Le coeur du 68030

Voici une Apollo Turbo 030 MKII dans un état déplorable... Après plus d'une heure de tentative de réparation, il a été décidé de ne pas continuer...

Le 68030 a été dessoudé et testé sur une autre carte : il ne fonctionne plus !

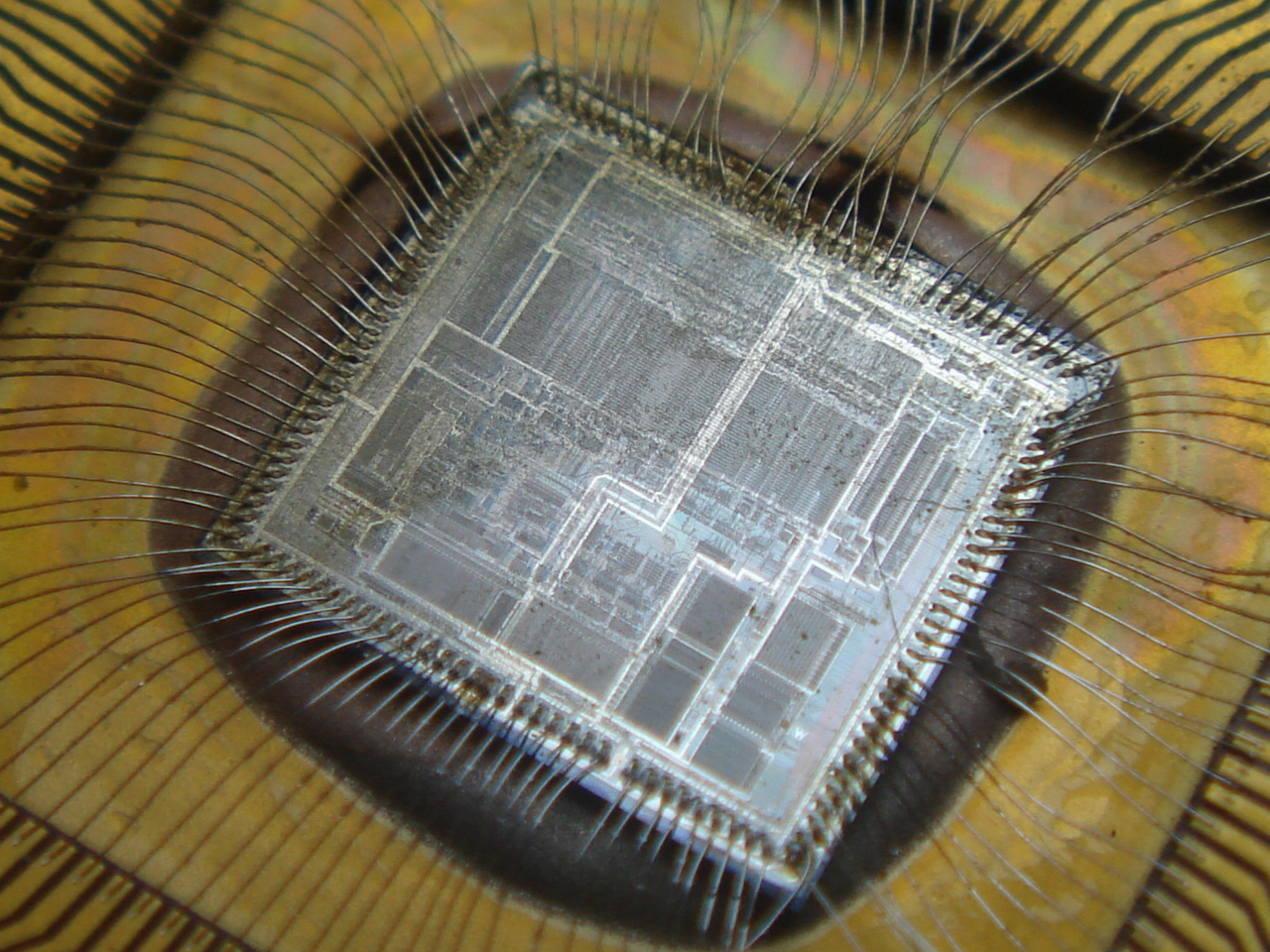

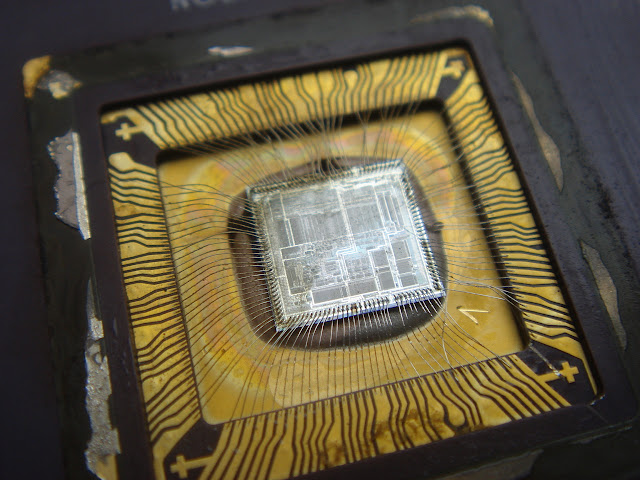

Otons alors sa plaque pour voir ce qu'il y a dedans :

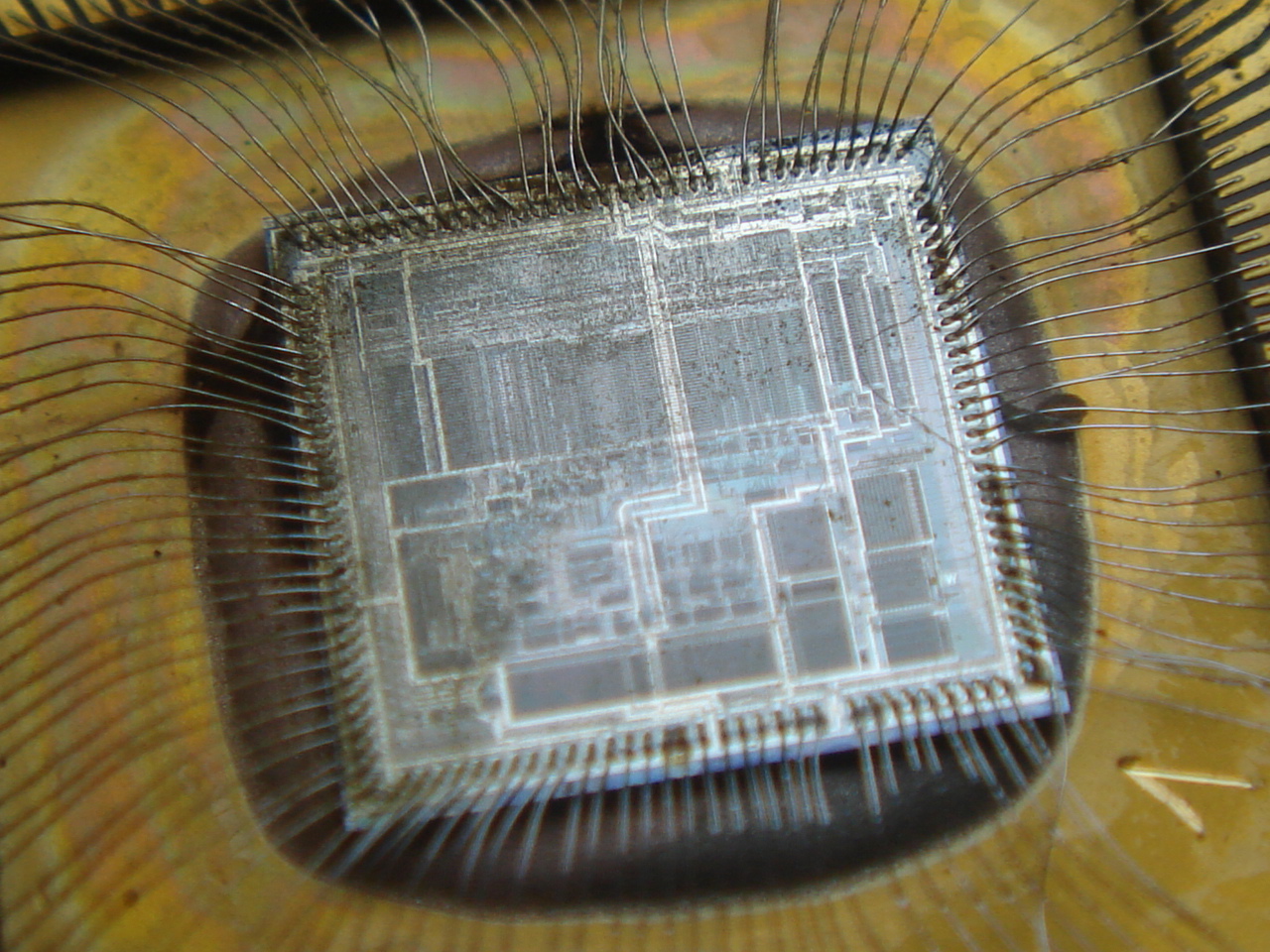

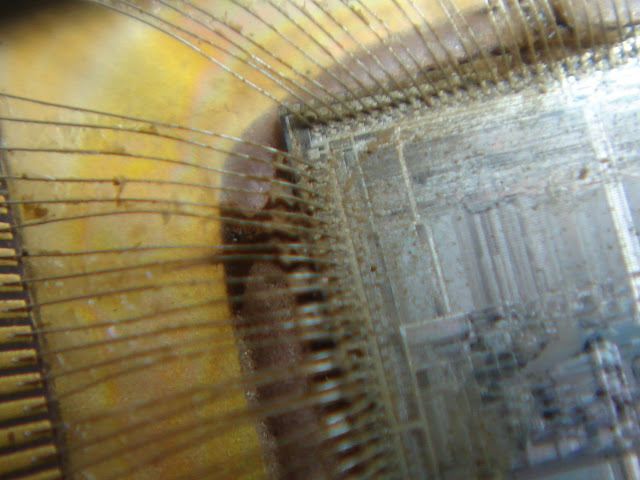

Aïe, c'est rouillé ! Le cache de protection semble n'être pas étanche :

Un bain d'acétone arrangera peut-être :

Non, même pas :

Va falloir trouver un autre 030 en bon état pour avoir des photos de meilleure qualité !



Le coeur du 68040

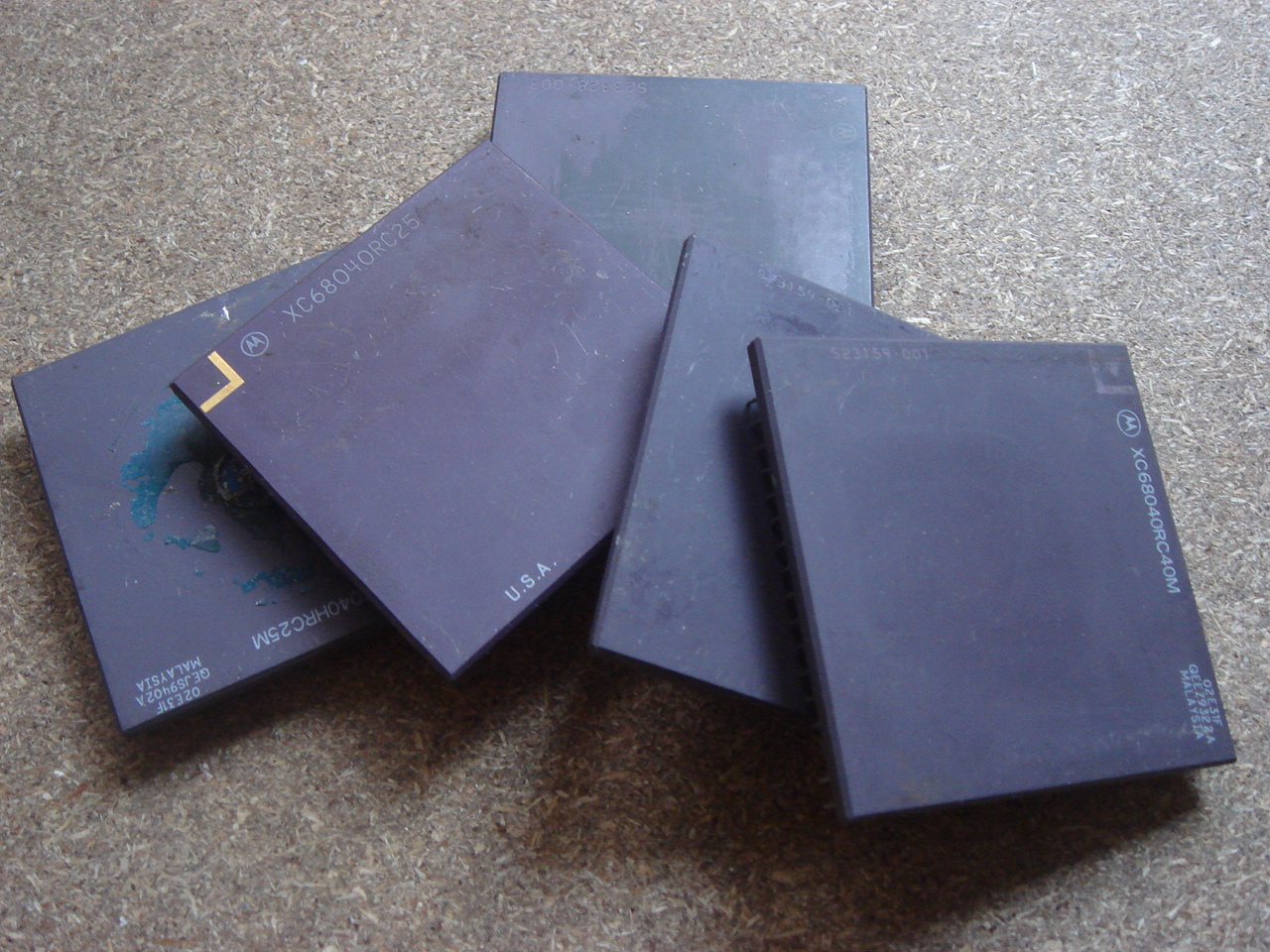

Quelques vieux 68040 qui sont invendables maintenant, trainent ici :

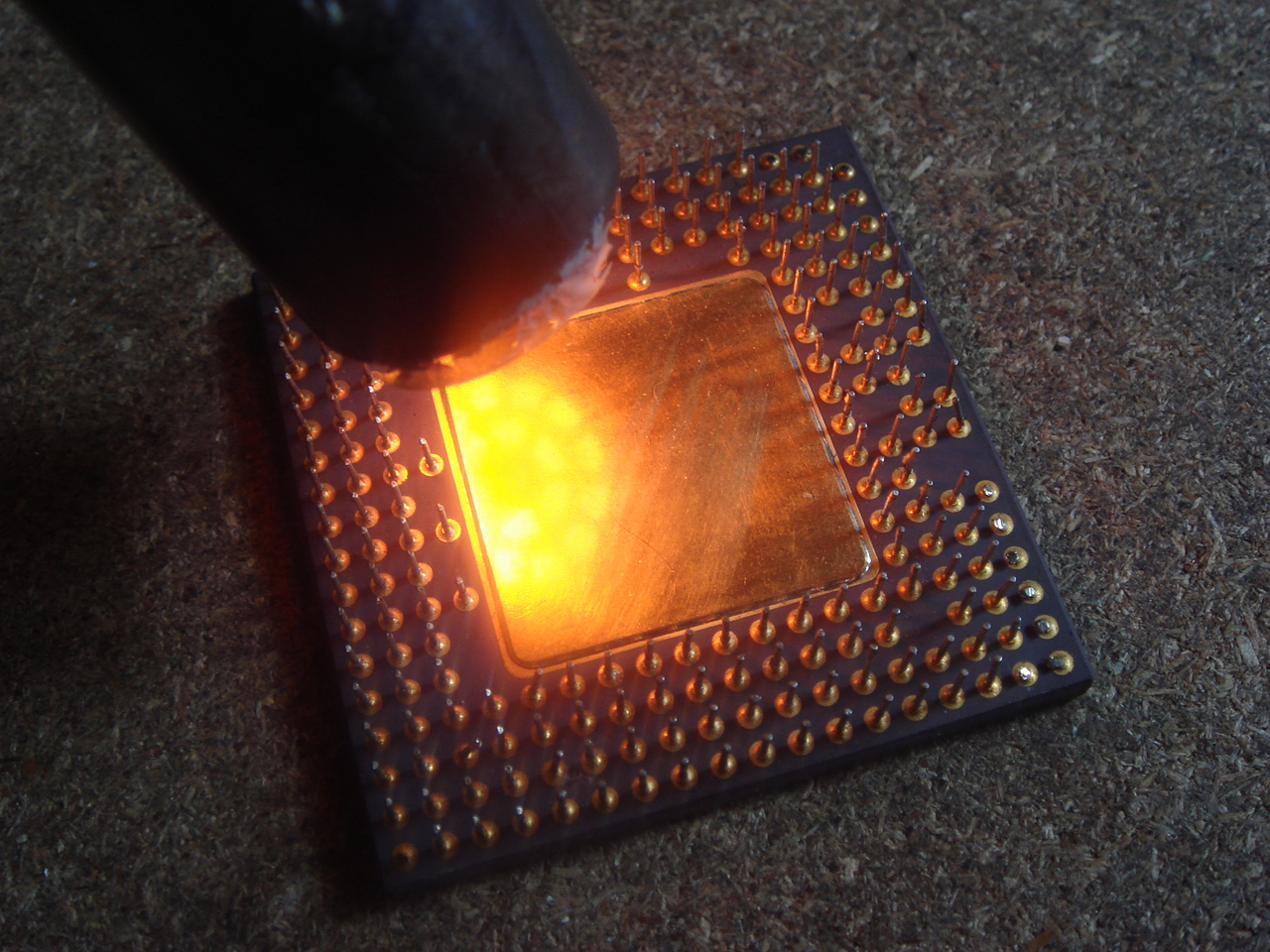

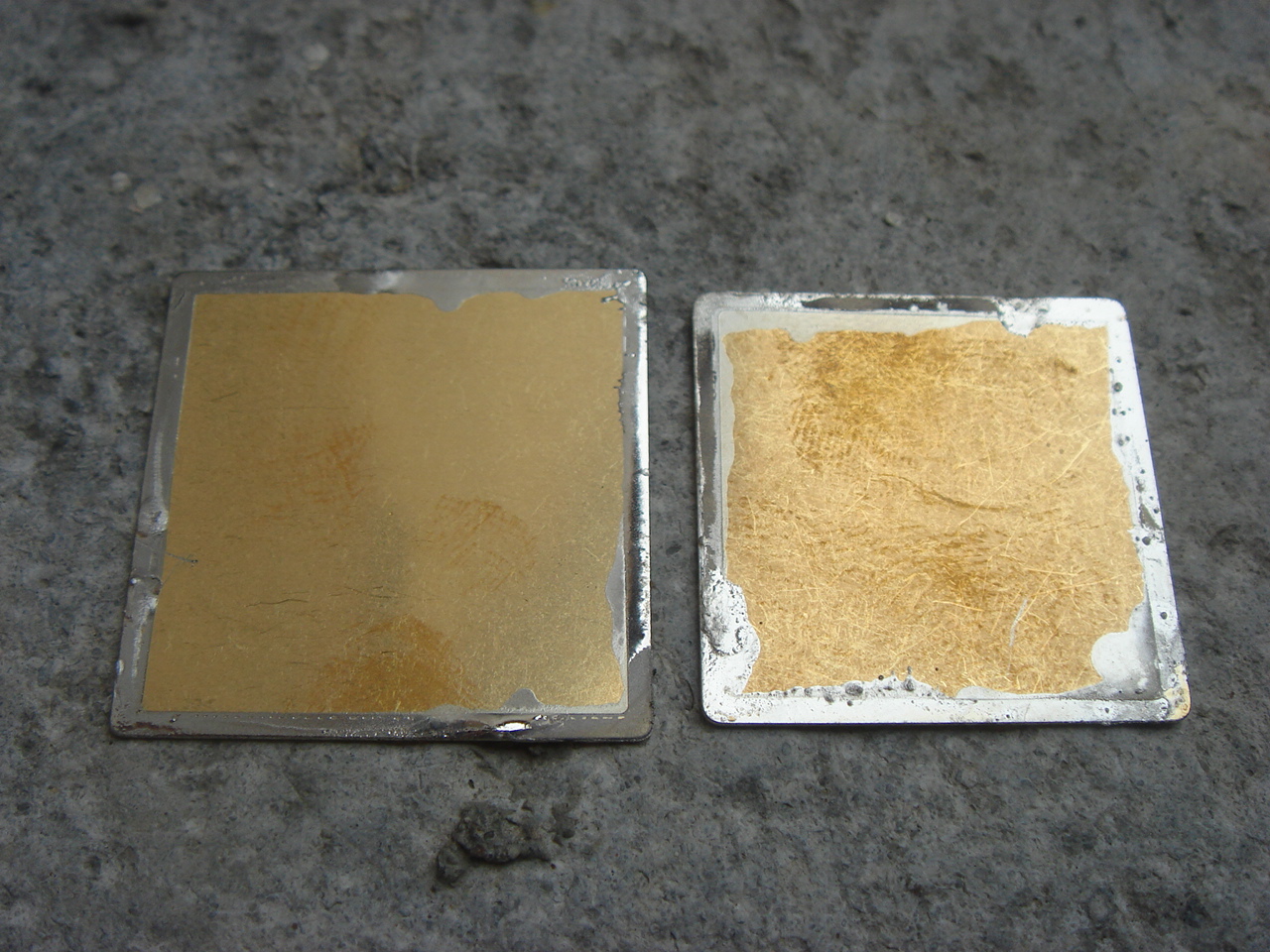

Ils ont tous une plaque dorée dessous. Avec un décapeur thermique qui monte à 600°, ôtons-la pour voir un peu mieux. Celui-ci est XC avec un mask 02E31F :

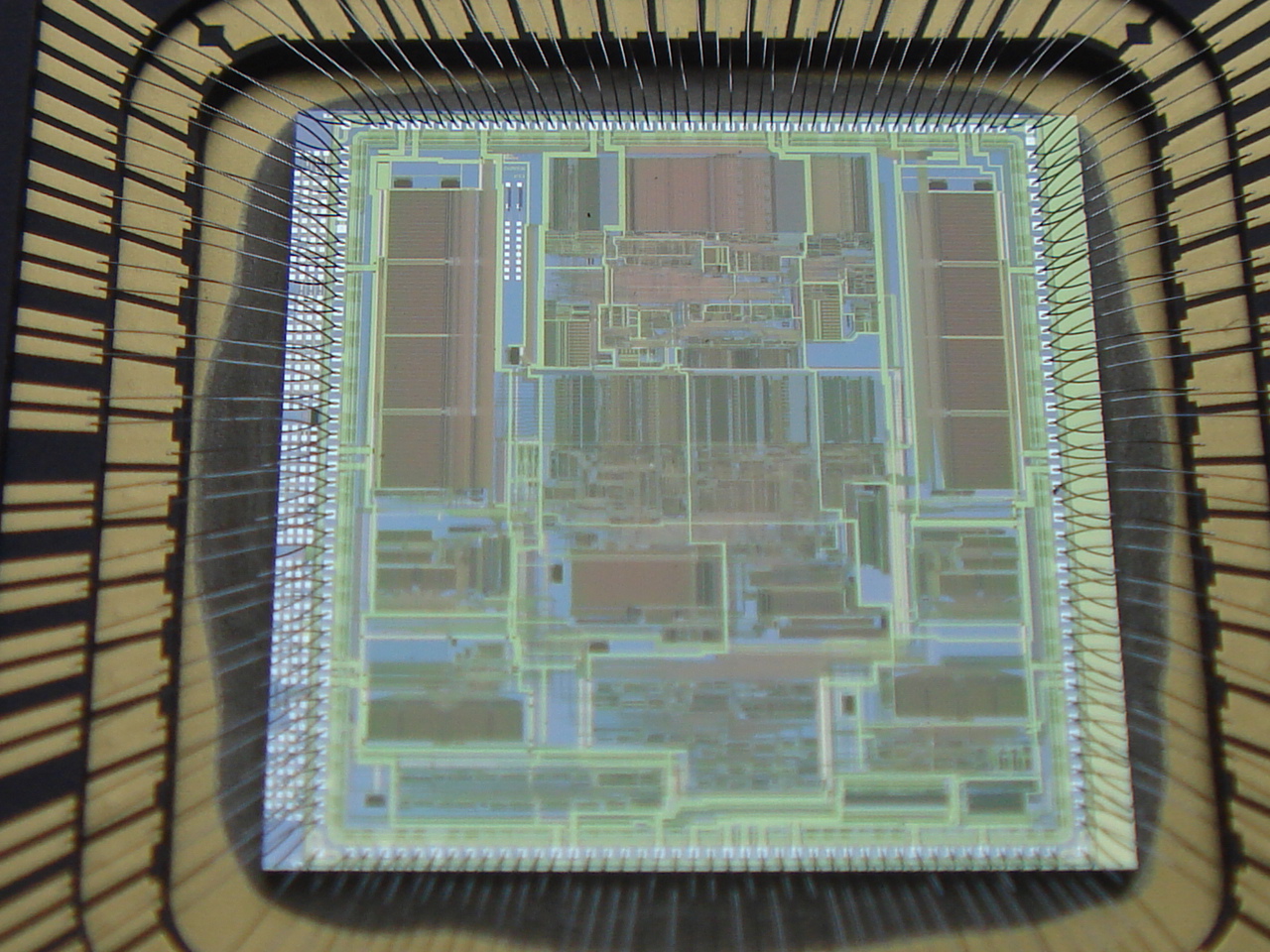

Voici son coeur ! Oh, qu'il est magnifique !!

Des images rares et belles :

Des centaines de câbles très fins relient son coeur à ses tiges :

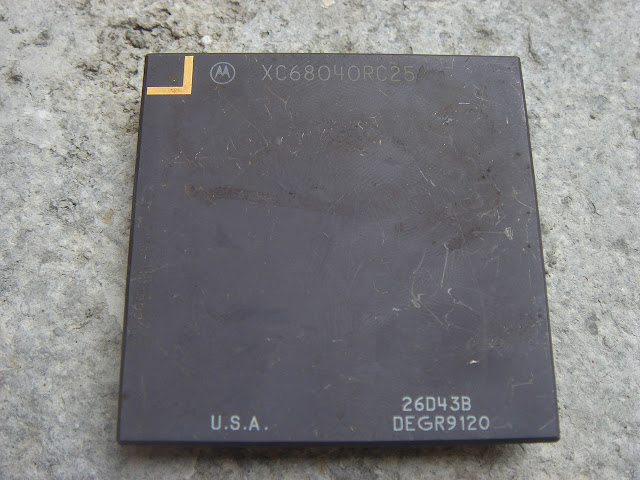

Un autre 68040, mais avec un coeur plus gros, donc gravé moins finement (mask 26D43B) :

Regardez avec le précédent :

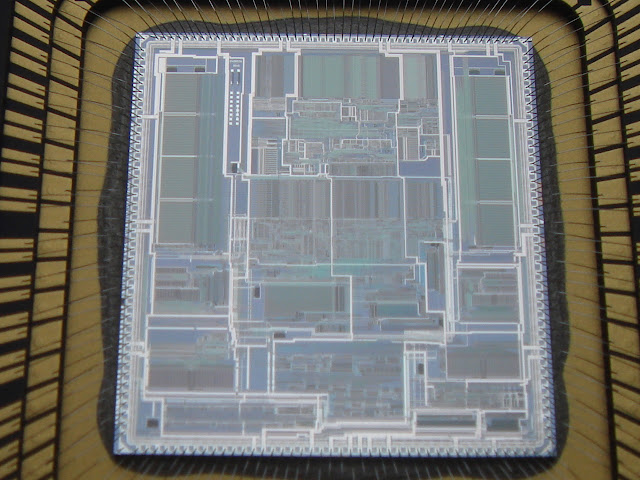

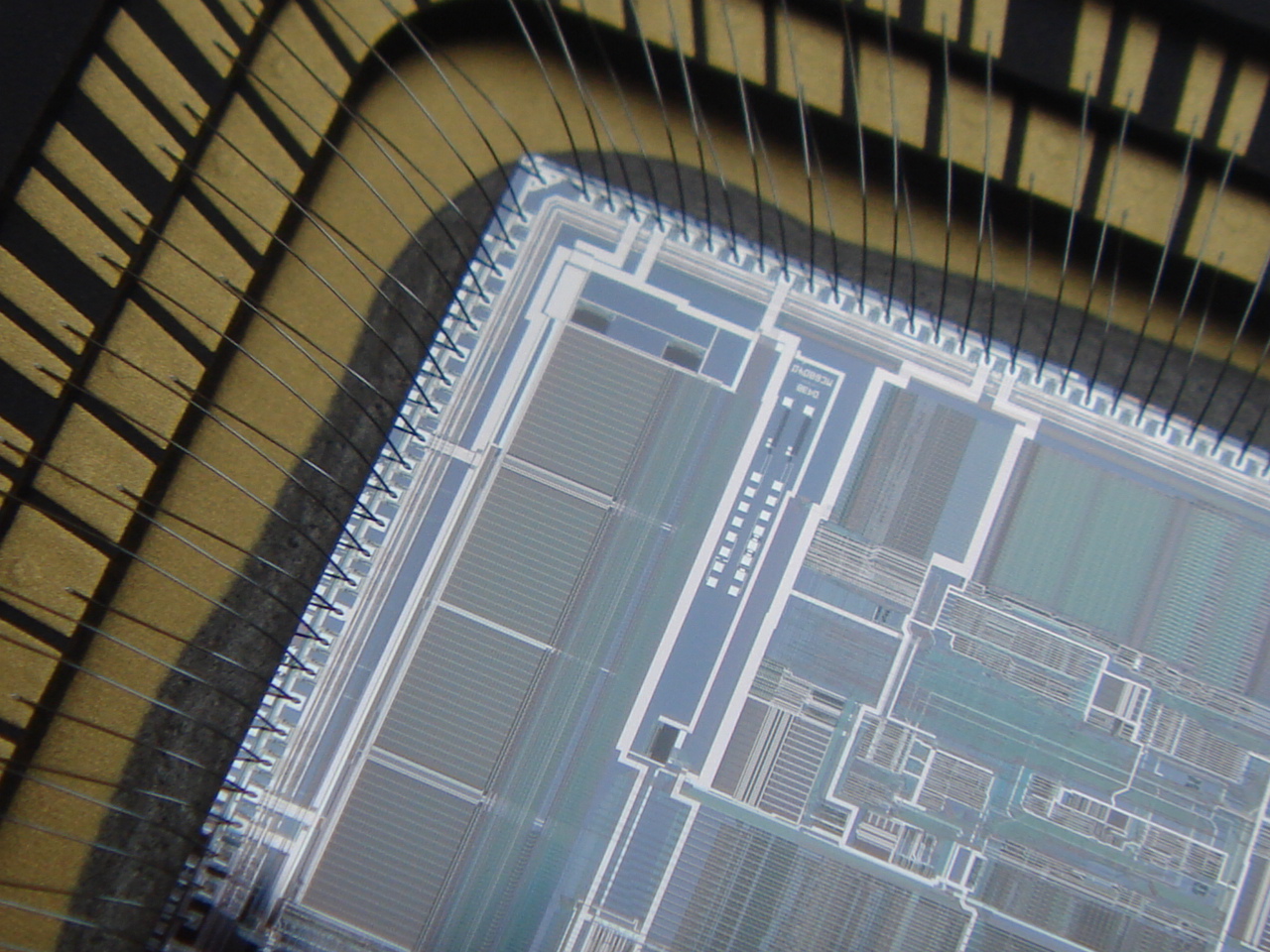

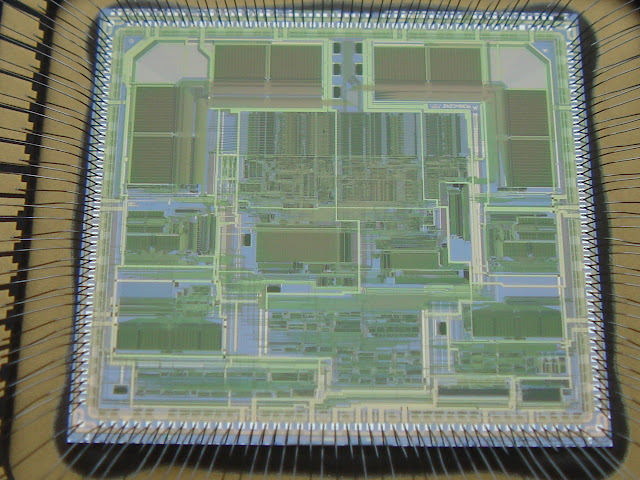

Les 040 ont 8 Ko de cache L1 : 4 Ko pour les données et 4 Ko pour le code. Ils sont bien visible en haut sur les côtés. Quatre carrés superposés de haut en bas, faisant donc 1 Ko chacun :


Pour finir, voici un LC (mask 02E23G), qui n'a donc pas de FPU :

L'architecture n'est donc pas tout fait identique :


Un grand bravo aux ingénieurs ayant produit ces fabuleux processeurs !

Un appel est lancé :

Vous êtes près de Besançon avec un appareil photo HD ?

Contactez-moi pour faire d'autres photographies plus précises


Le coeur du 68060

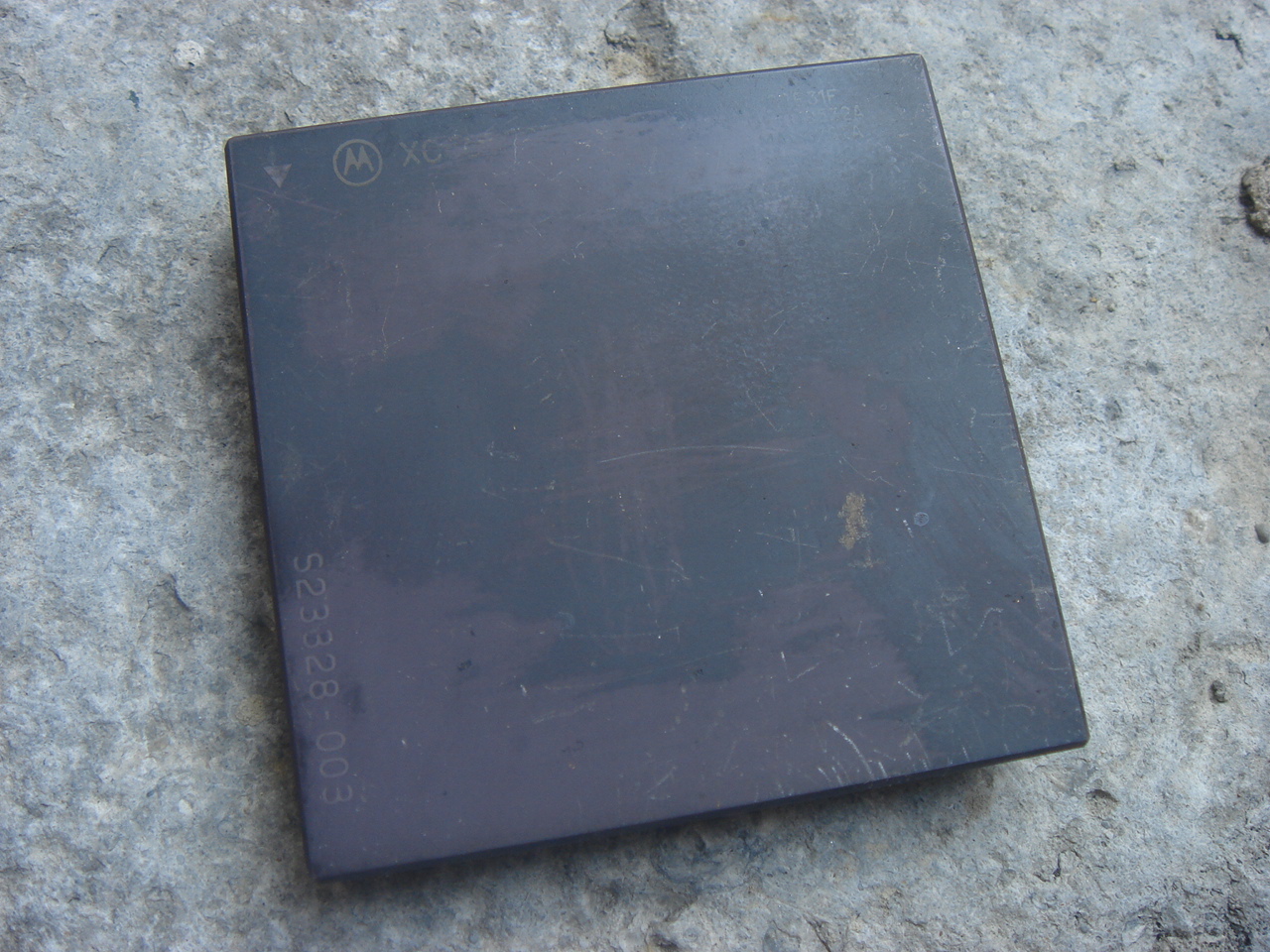

Voici un 68060 dont on ne sait pas s'il s'agit d'un vrai !

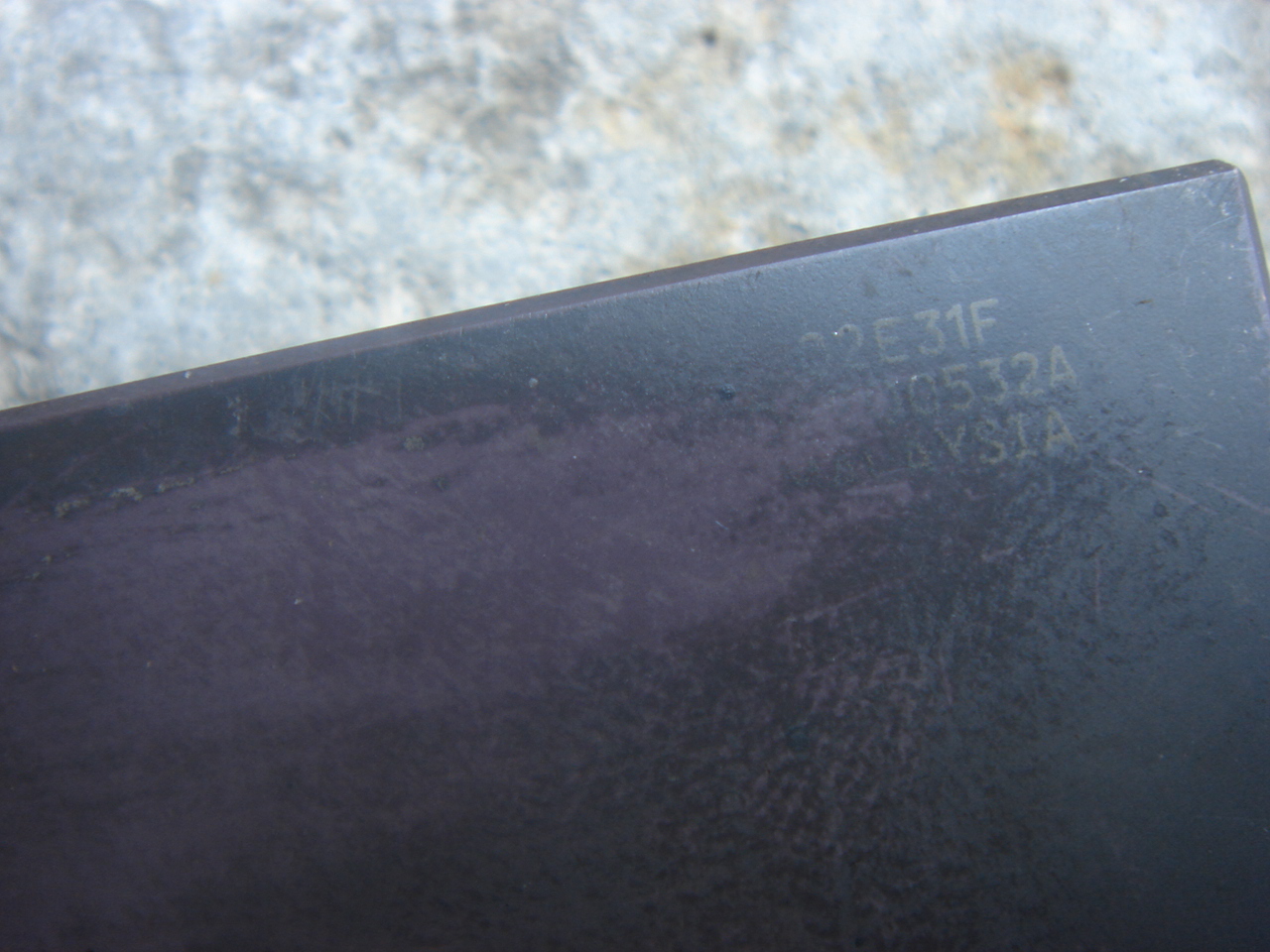

Les fontes utilisées n'ont pas l'air d'être les même que sur d'autres 060 :

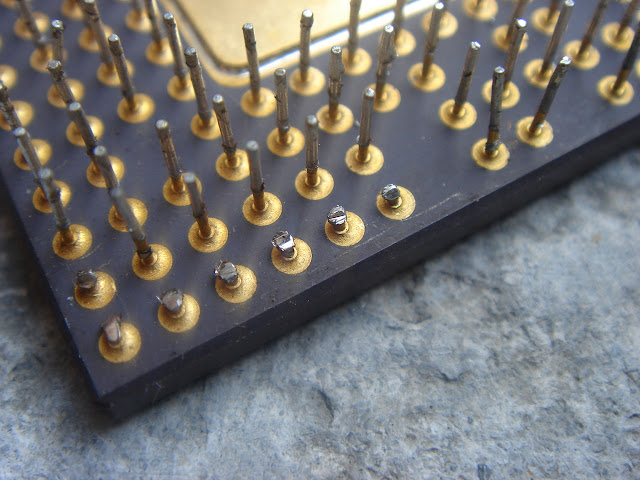

Il était sur une Apollo 1260, et le 1200 ne fonctionnait pas correctement. La personne a même essayé de l'ôter en commençant à couper quelques picots :

Il est donc fichu. Autant voir son coeur alors :

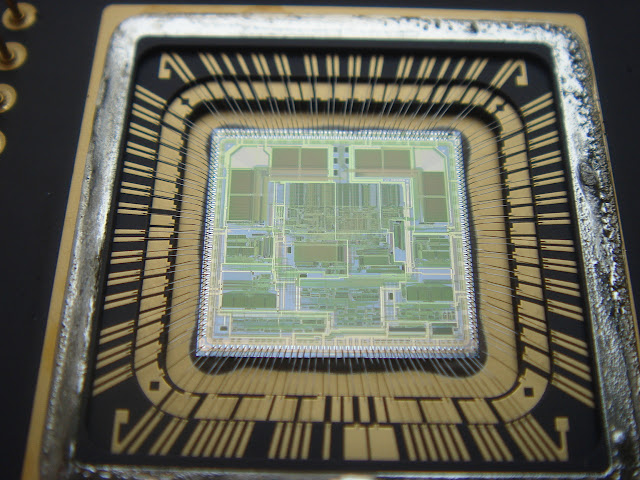

Constatation déjà, son coeur est bien moins gros que celui des 040. La gravure est donc plus fine :

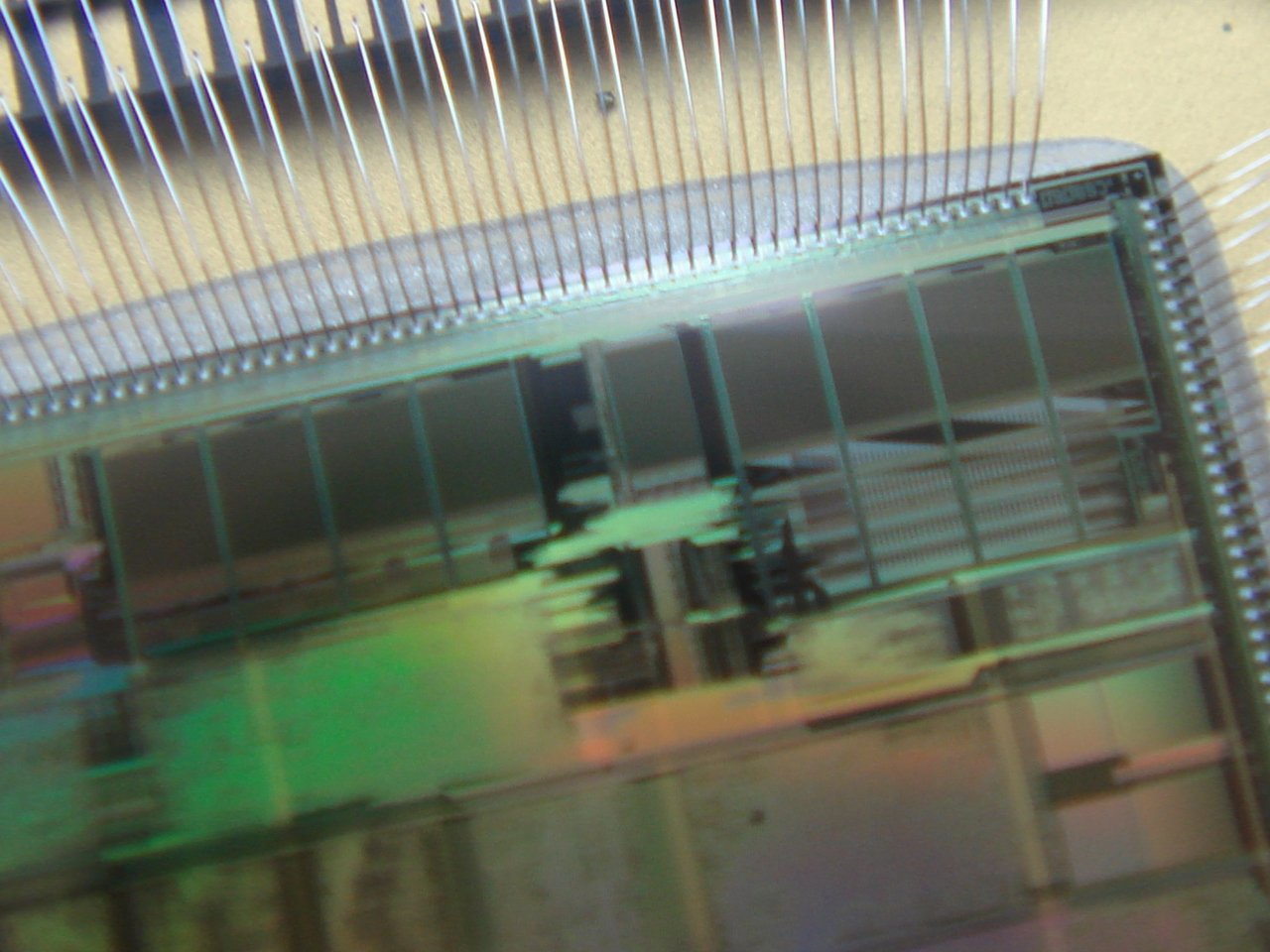

Huit unités de cache L1 qui feraient donc 2048 octets chacun, si c'est un vrai 060 :

Quelques autres images en vrac :

Batteman est venu il y a quelques jours, il n'a pas pensé à apporter son super APN... C'est balot, hein ?

Une remarquable pièce de silicium... Ceux qui pensent que la scène Amiga Classics a tout fait avec ce CPU vont avoir de très grosses surprises bientôt...



DraCo overclocking (II)

Le terrain est donc prêt maintenant pour souder des supports. Il aurait bien sûr été tout à fait possible de remplacer les quartz par d'autres du même type plus rapides, mais c'est bien moins pratique pour faire des essais...

N'ayant plus de hotair pour le moment, les deux oscillateurs ont été dessoudé avec un briquet-chalumeau :

Il faut ensuite préparer les supports de cette façon :

L'espacement des picots de nos supports traditionnels est  donc maintenant aux dimensions des quartz CMS. Il faut encore rajouter ces deux connections pour bénéficier...

... des carrés...

... et des rectangles :

Voilà ensuite soudés à la carte DraCo :

Avec un 60 Mhz, le lecteur de D7 ne fonctionne plus... Ce quartz sert-il pour le SCSI alors ?

N'ayant qu'un 28.37516 Mhz sous la main, le DraCo fonctionne très bien à 56,75032 Mhz maintenant. D'autres oscillateurs vont être acheté dans les jours qui viennent pour monter plus haut bien entendu !



DraCo overclocking (I)

Le 68060 s'overclockant très bien, y'a pas de raison que le DraCo y échappe !

Les quartz ne sont pas à nos formats habituels :

Le CPU est très refroidit avec un bon ventirad. L'overclocking est sain lorsque le composant reste bien sûr à une température acceptable, c'est à dire moins de 50-55 degrés environ :

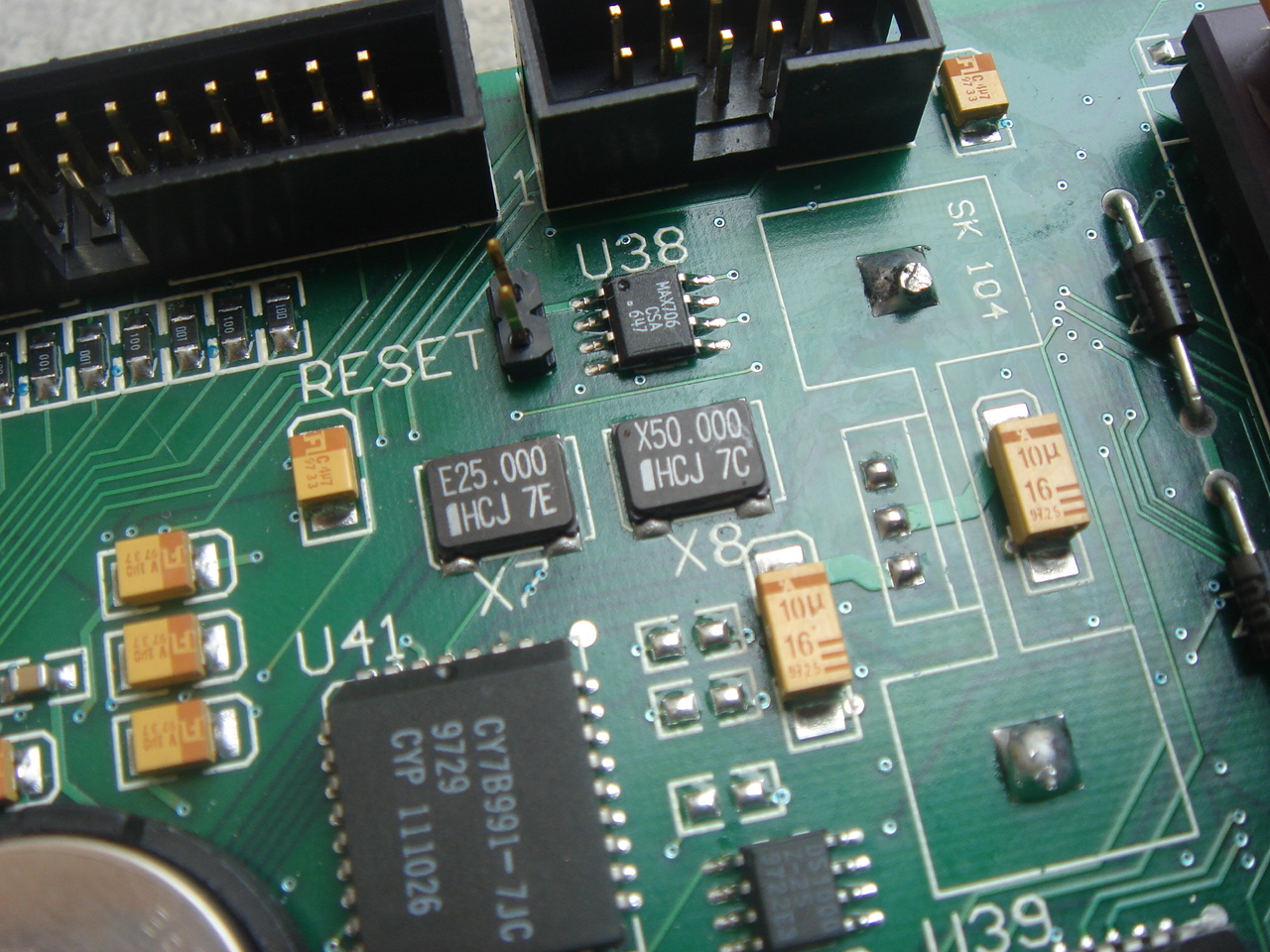

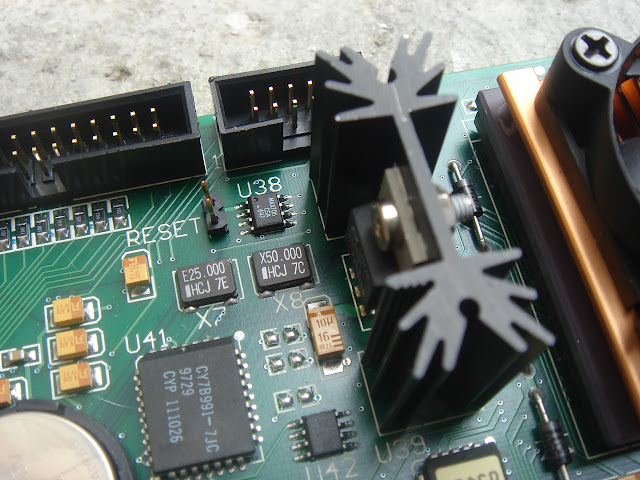

Les crystals sont en CMS. Le 25 Mhz est pour le 060 et le 50 pour le SCSI semble-t-il :

Pour y installer des supports, il faut avant tout ôter le régulateur et son radiateur :

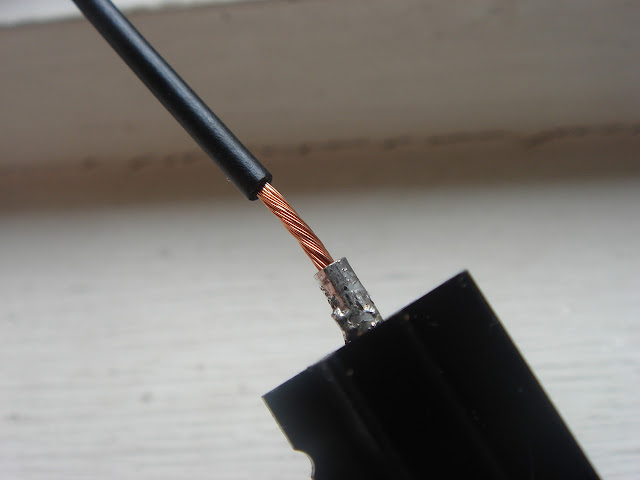

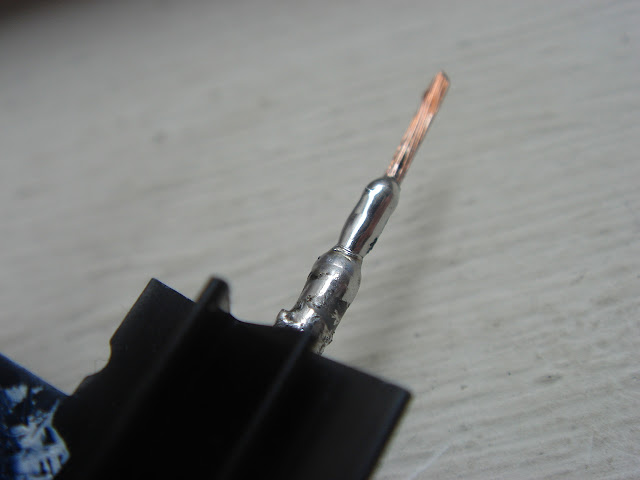

Nous allons le repositionner dessous. Mais avant, il faut prolonger les deux armatures, avec du câble assez gros qui sera ensuite remplit de soudure :

Il suffit de ressouder le tout de l'autre côté. Il aurait été possible de le remettre droit, mais il est peut-être plus élégant de l'incliner quelque peu :

Le radiateur ne pas entrer en contact avec les composants bien entendu :

Voilà :

Au tour des oscillateurs maintenant :

La suite bientôt !
