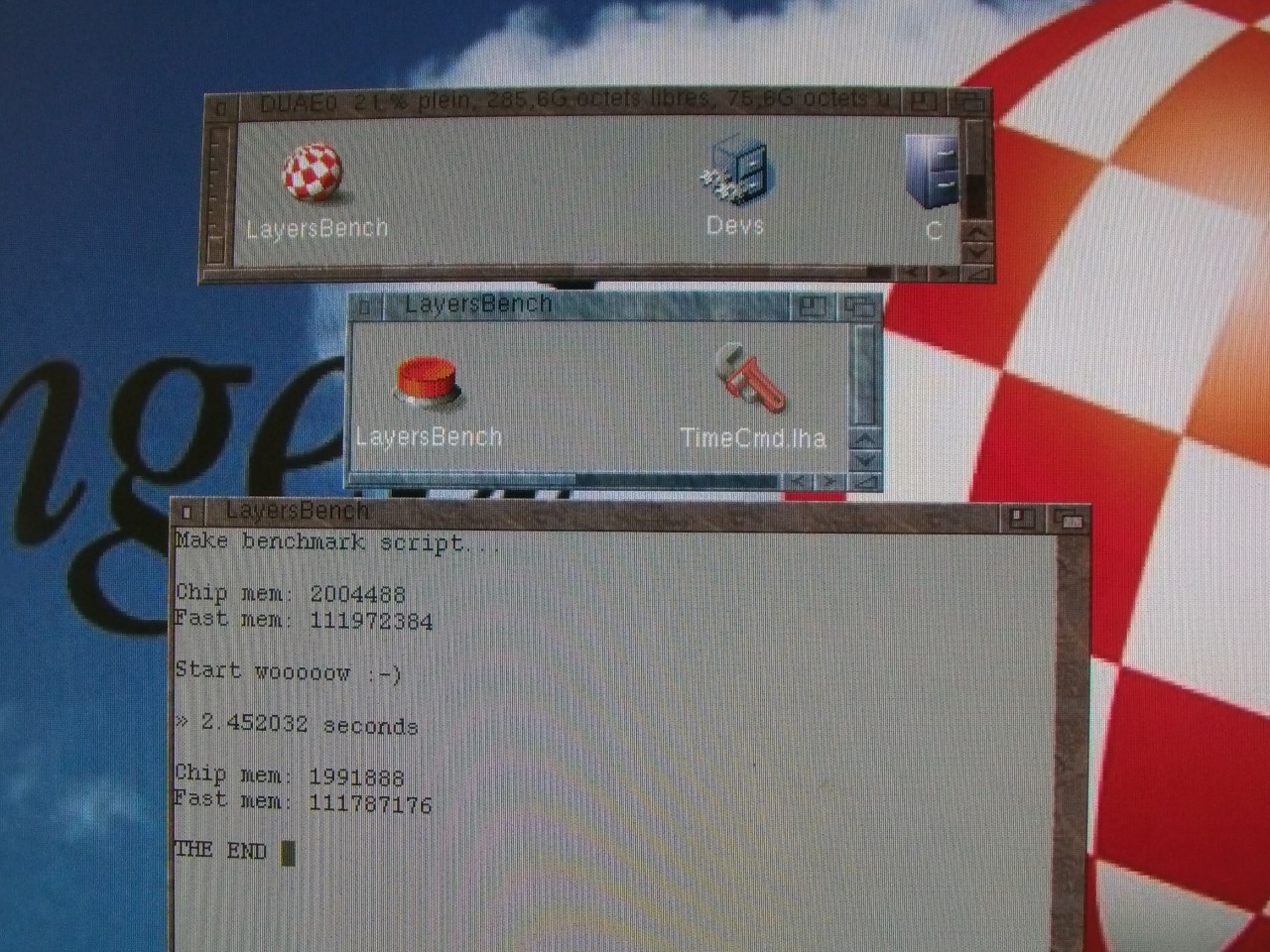

LBench est un petit script réalisé par Radosław Czyżewski qui permet de mesurer la vitesse de l'ouverture des fenêtres avec icones sous le Workbench :

L'auteur m'autorise à le diffuser, bien utile pour faire des benchmarks sous différents hardwares...

Attention, ne fonctionne pas avec DirectoryOpus 5.82+, et si vous le lancez du Ram Disk, il faut le renommer alors "RamDisk", c'est à dire sans espace...

Disponible ici.


PVS 3.6

L'auteur Ralph Torchia avait réalisé en 1999 ce petit utilitaire en version 3.2 de configuration Picasso96.

Une nouvelle version aujourd'hui, j'ai en effet rajouté le support de plusieurs cartes graphiques :
  1. Radeon
  2. Voodoo 3dfx
  3. Indivision ECS
  4. Prometheus
  5. VA2000

Le slider "Memory Clock" a été débloqué montant maintenant à 210 Mhz, attention...

Disponible ici.


mardi 26 mars 2019

A3660 reverse

La carte A3660 a été recréé sous Eagle.

John Hertell avait utilisé Sprint, mais il manquait toute la partie théorique, car seule la PCB en elle-même est réalisable avec ce logiciel de création de carte électronique.

En effet, la création de PCB est en deux parties :

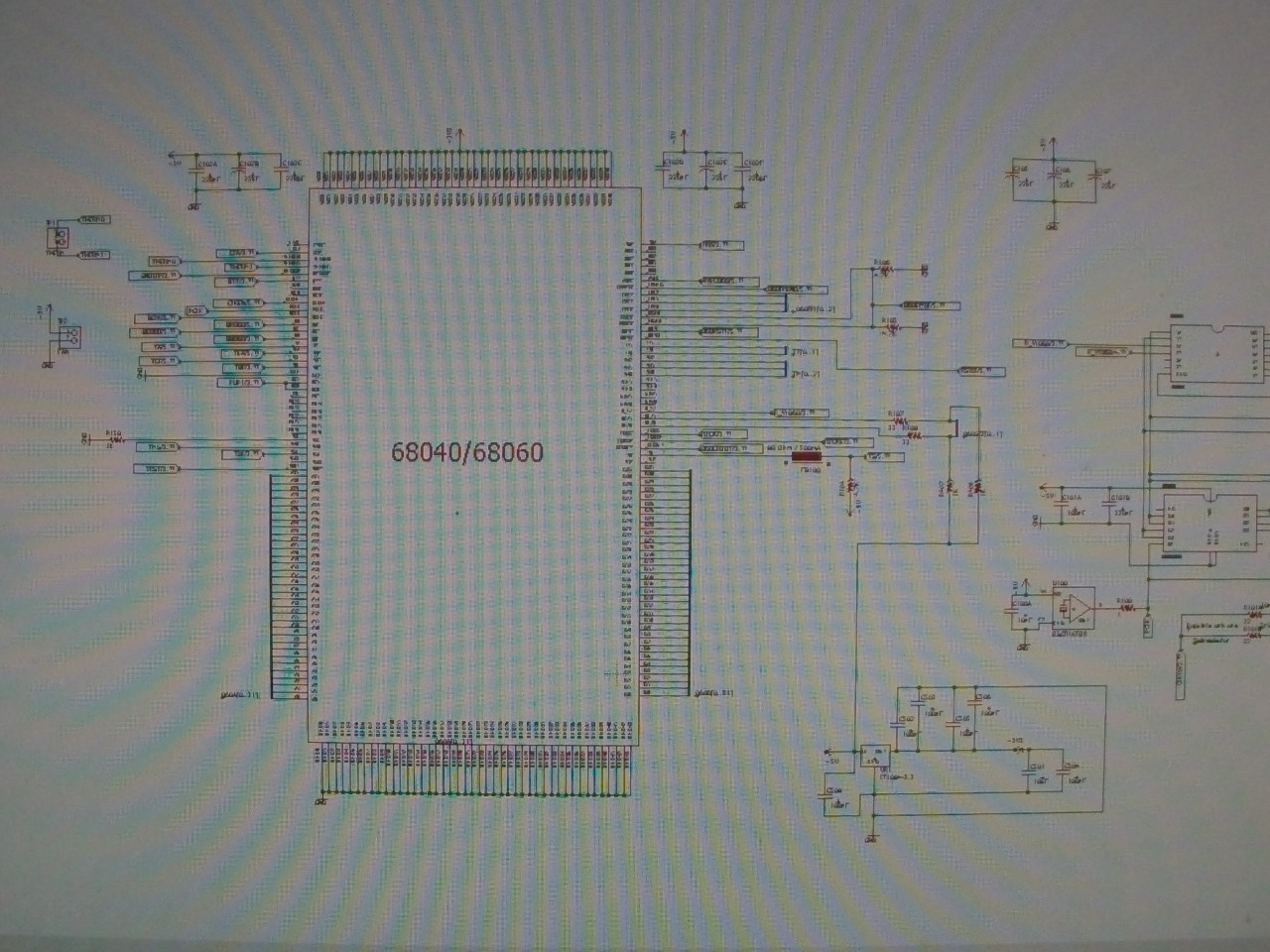

  • la théorie (schematic), avec des "composants symboliques" reliés les uns aux autres :

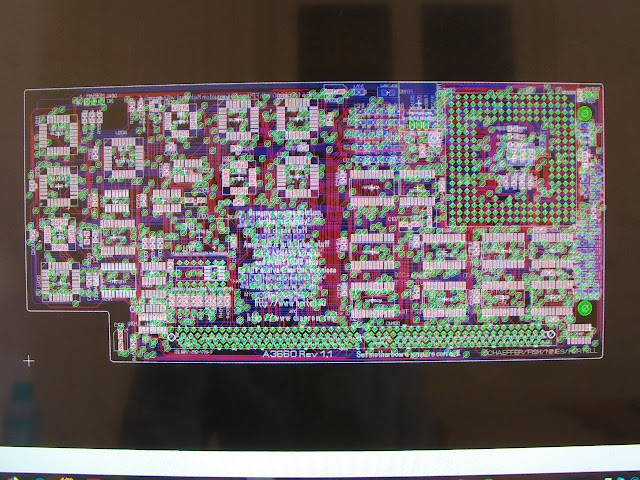

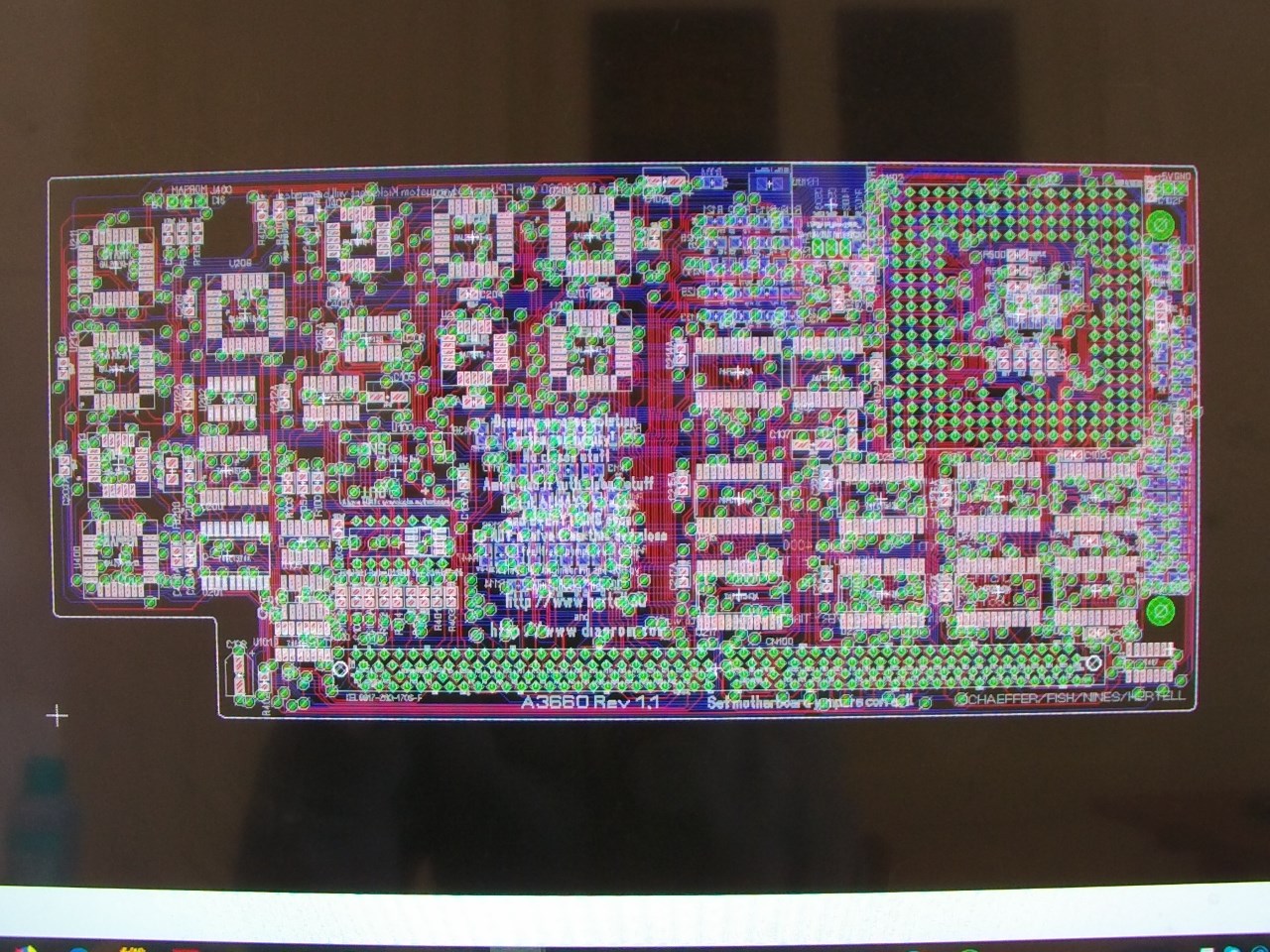

  •  le résultat final (board), la PCB telle qu'elle sera produite par une usine spécialisée :

Alors, y a-t-il une réelle utilité à cette adaptation sous Eagle aujourd'hui ?

Cette 3660 est tout de même beaucoup mieux que la 3640 originale, le gros point faible est l'absence de fastram à bord, ralentissant hélas considérablement le CPU...


Zorro 2/3 dev

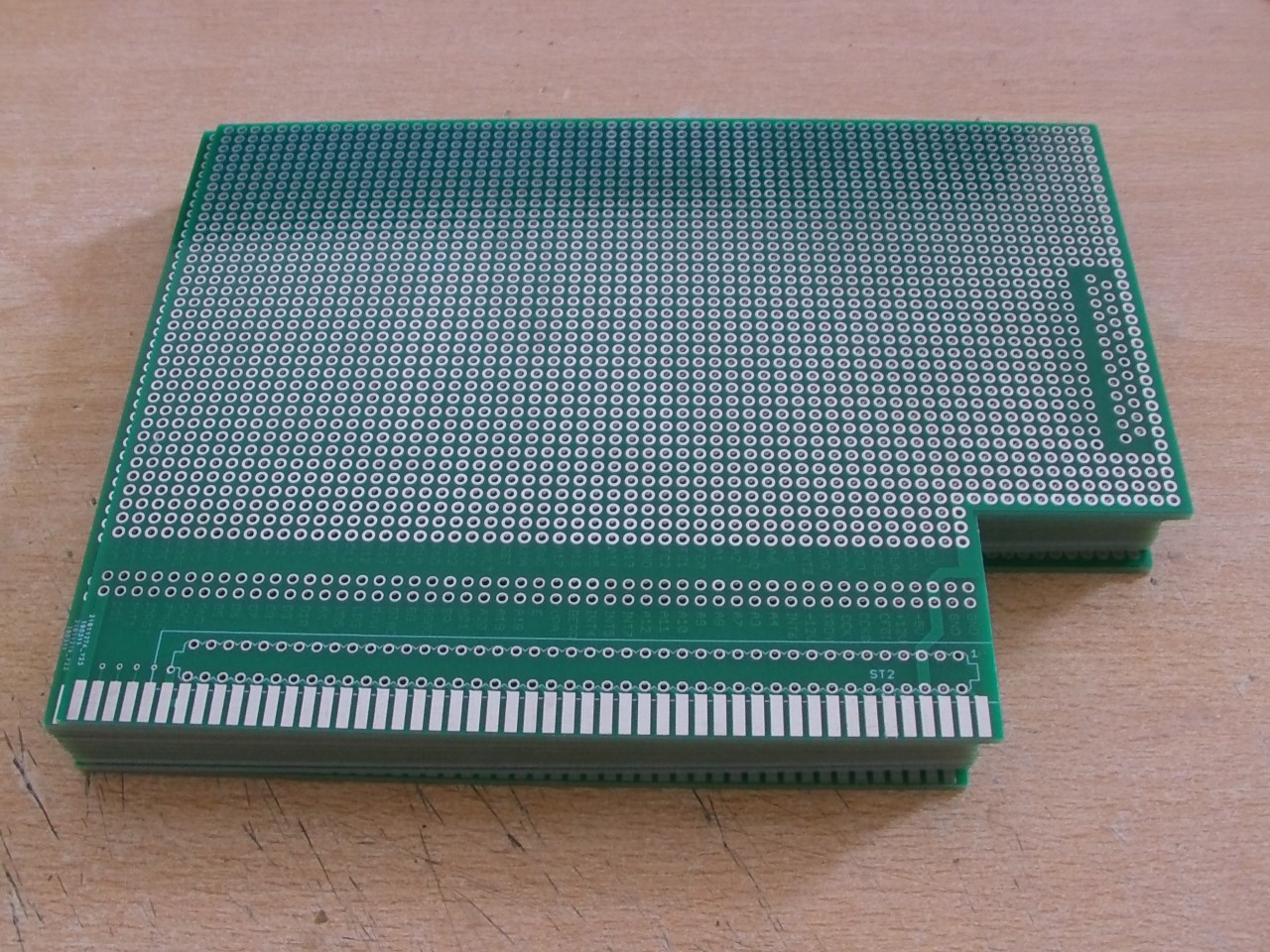

8 cartes de développement Zorro à vendre :

Prix : 8 € l'unité + port sur mon Paypal en mode "gift". Me contacter sur mon email.

Frais de port :
+ 2.10 € pour la France en Prioritaire sans suivi
+ 2.60 € pour le reste du monde en Prioritaire sans suivi

Tout est vendu !


vendredi 15 mars 2019

Prometheus 2

Voici la nouvelle version du Prometheus réalisée par Michael Böhmer avec des composants cette fois Xilinx +3.3v remplaçant les vieux Altera +5v :

Petit soucis : carte théorique pour le moment, personne au jour d'aujourd'hui ne sait si il fonctionne...

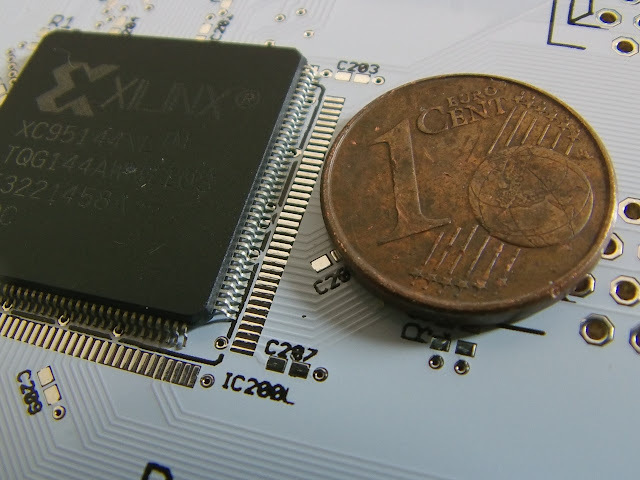

Les deux Xilinx sont difficiles à souder, les pinoches étant minuscules de chez minuscules :

Voici la méthode que j'ai utilisée. Déjà fixer le composant peu importe la qualité des soudures, il faut qu'il tienne une fois bien positionné. Faire aussi quelques autres soudures sur l'autre diagonale pour l'immobiliser :

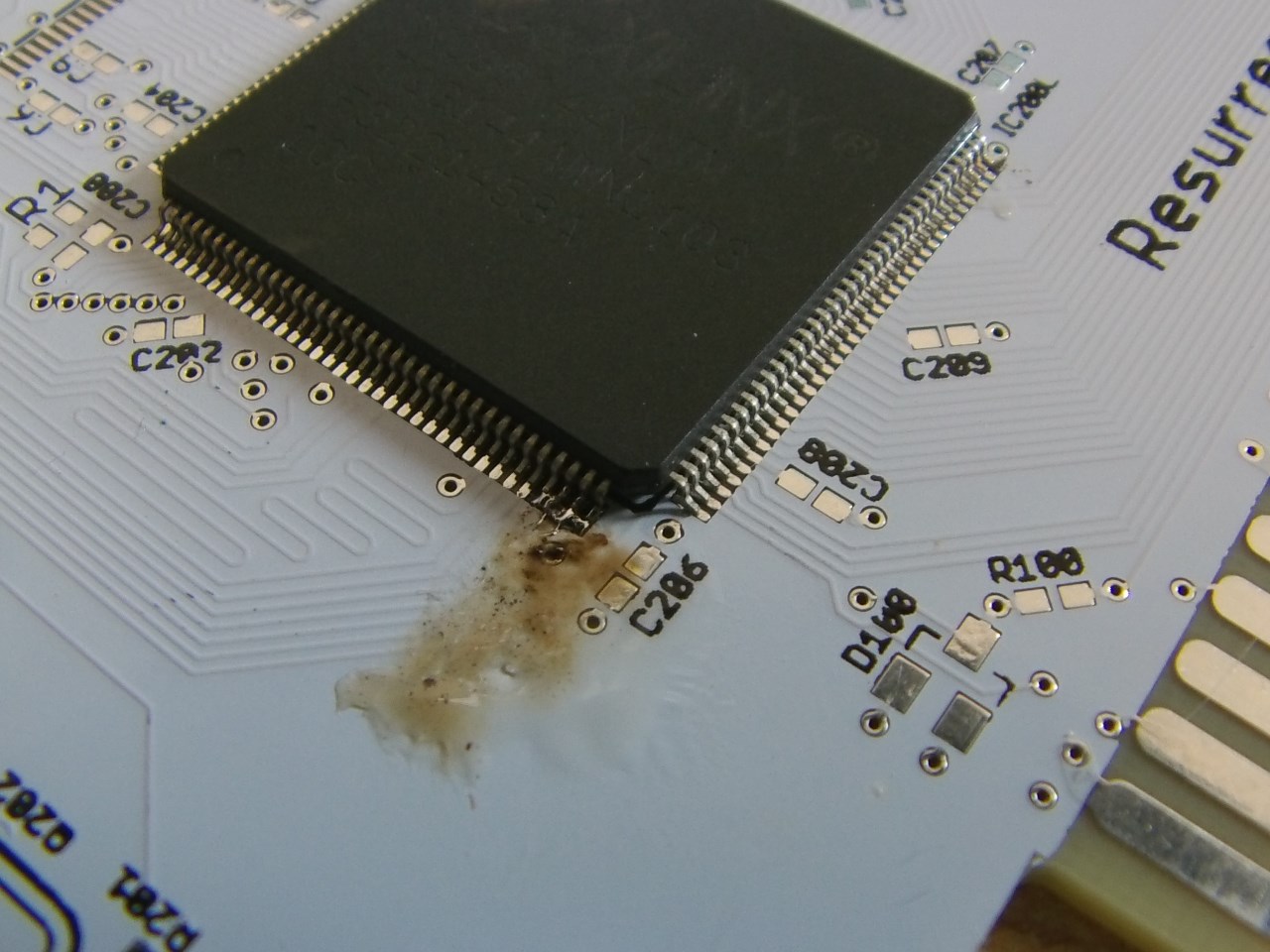

Ensuite, badigeonnons toute la rangée de pâte à soudée Amtech NC-559 Made In USA, étape indispensable :

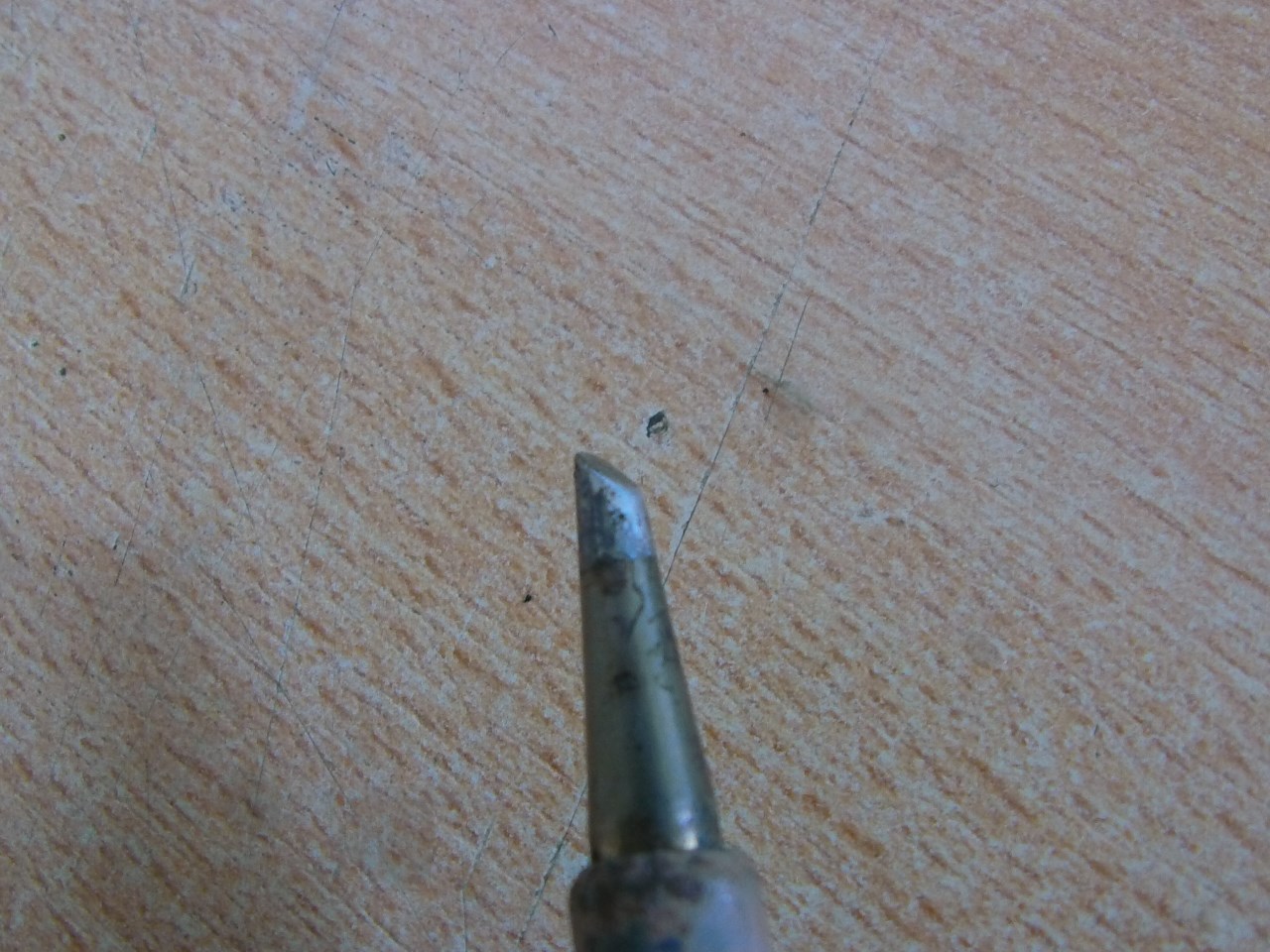

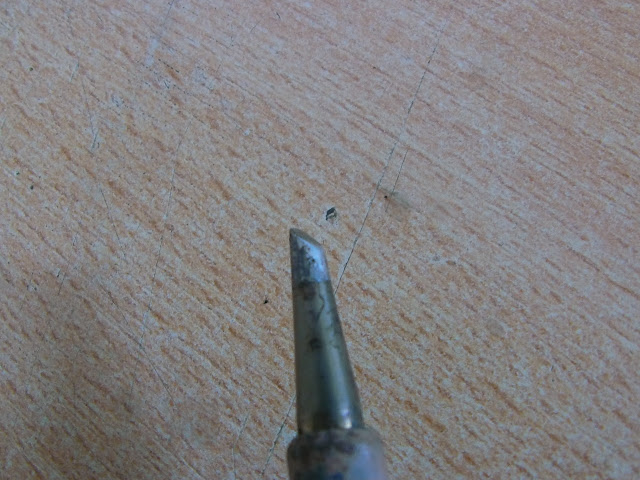

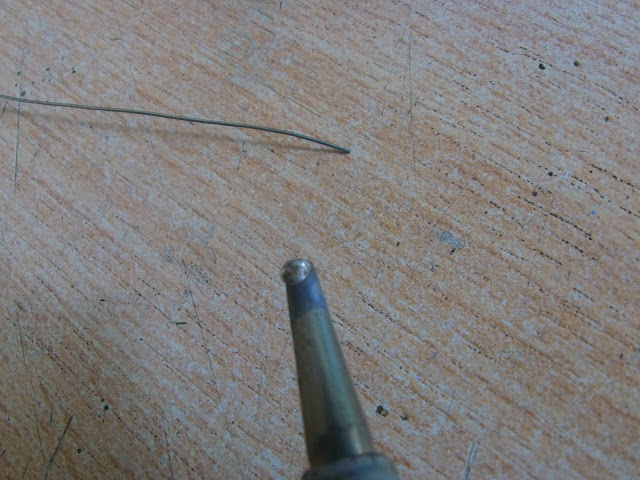

Une panne biseauté est nécessaire :

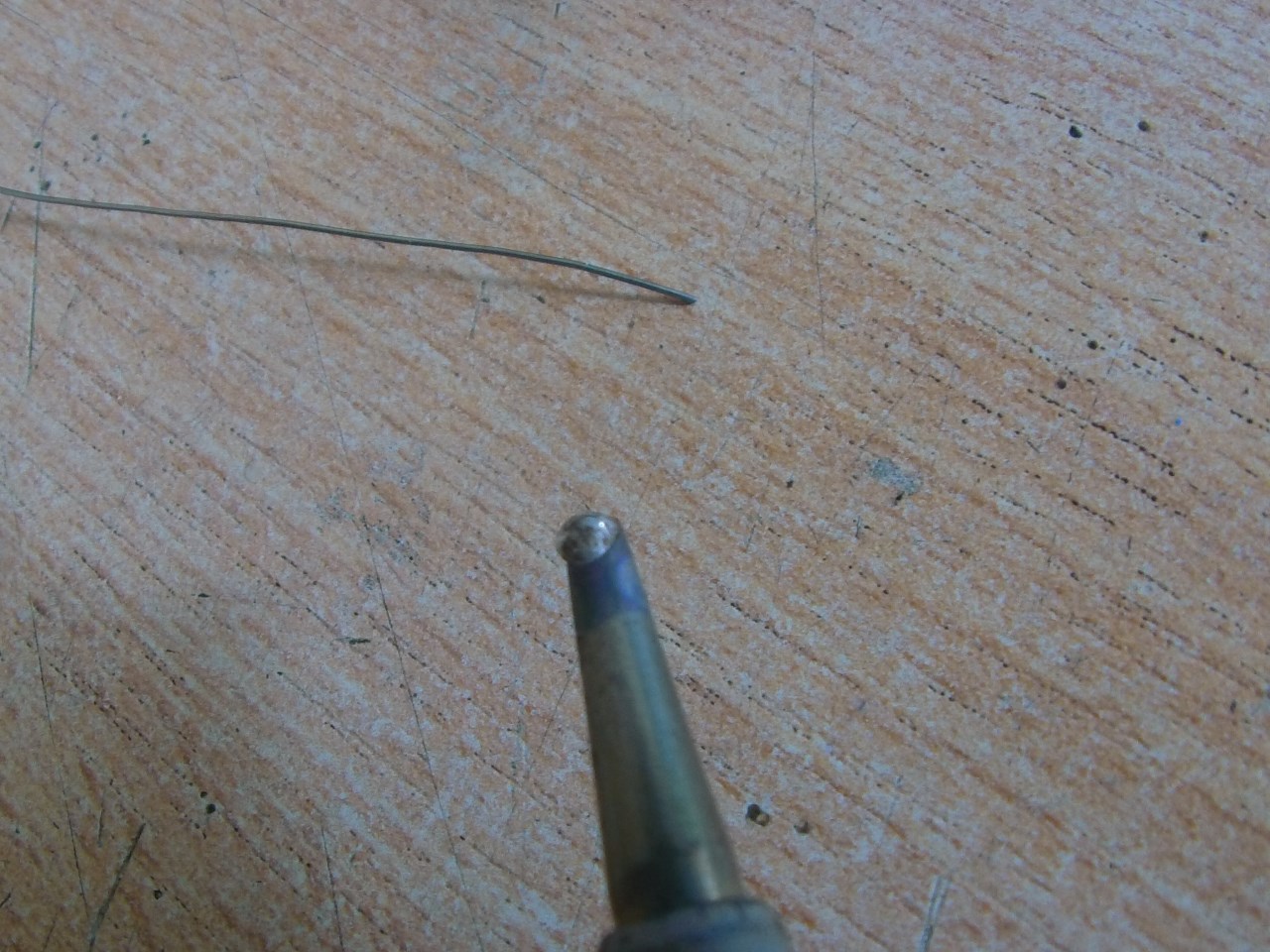

Qu'il faut ensuite "remplir" de soudure comme ceci :

Et pour finir, balayons la rangée lentement. Si des ponts apparaissent, juste repasser la panne avec de la pâte pour les "aspirer" avec la forme biseauté :

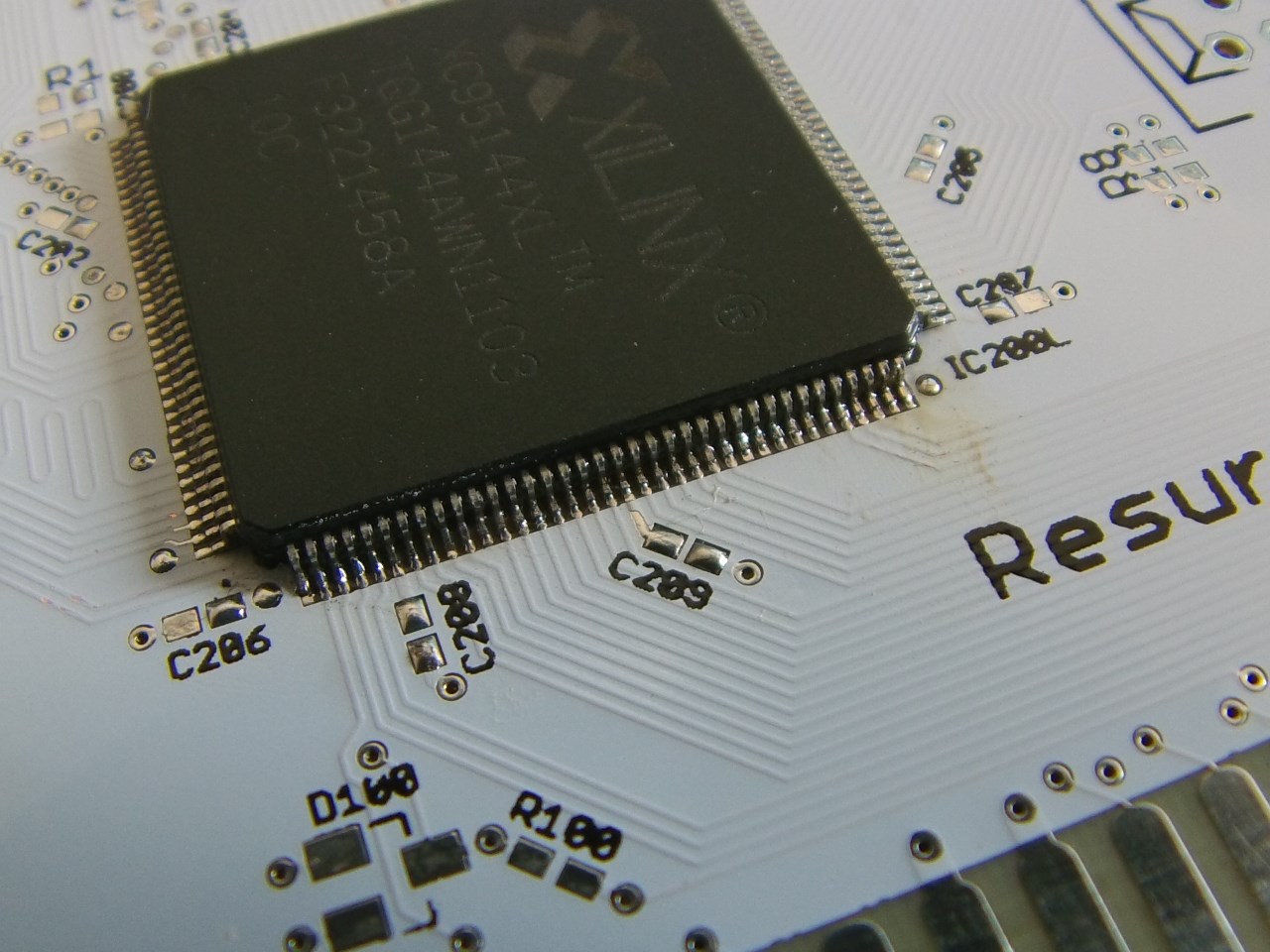

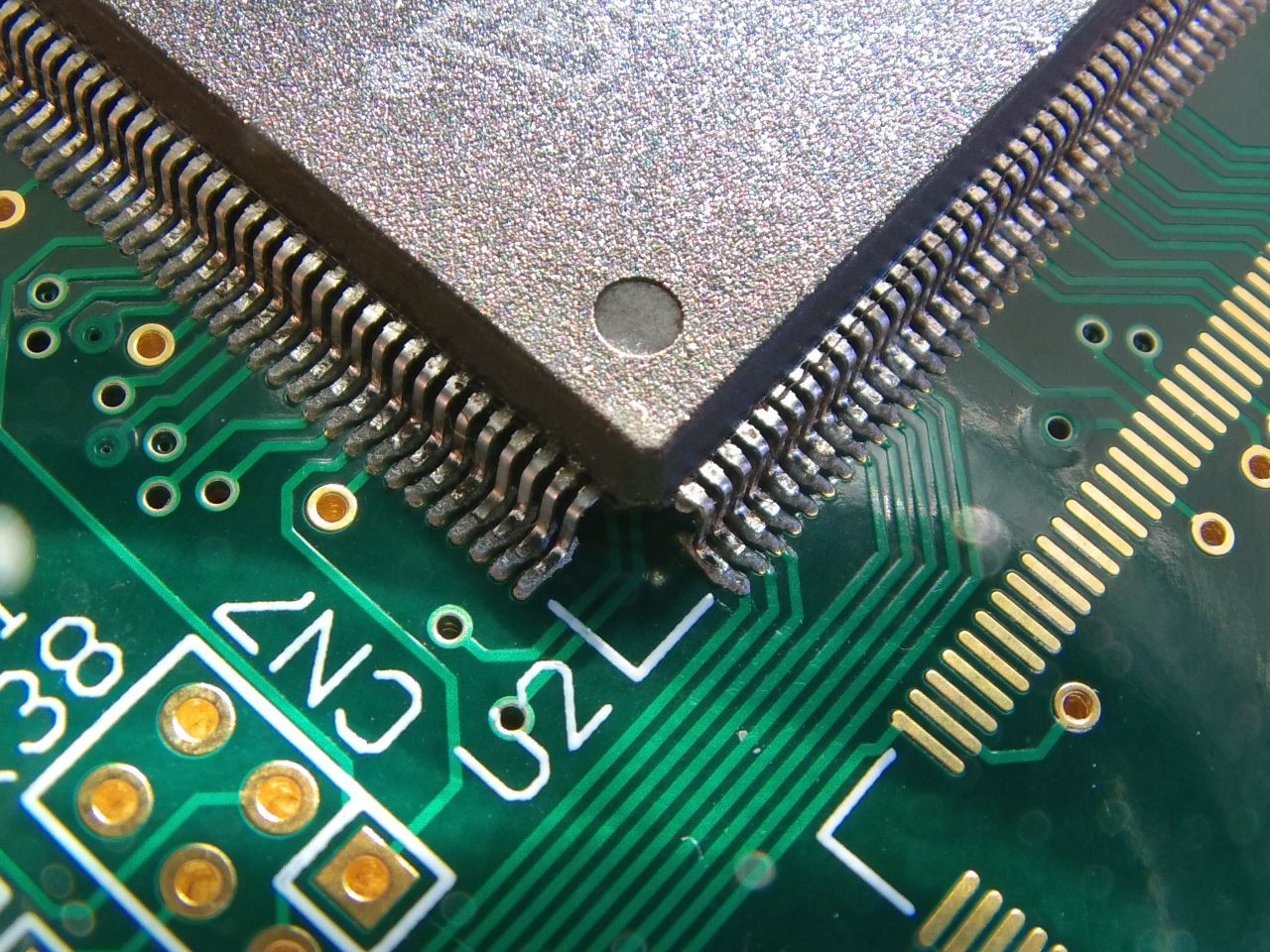

Voilà le résultat ! Vérifiez toutes les soudures à la loupe 100x est vivement conseillé !


jeudi 14 mars 2019

Prometheus rev F

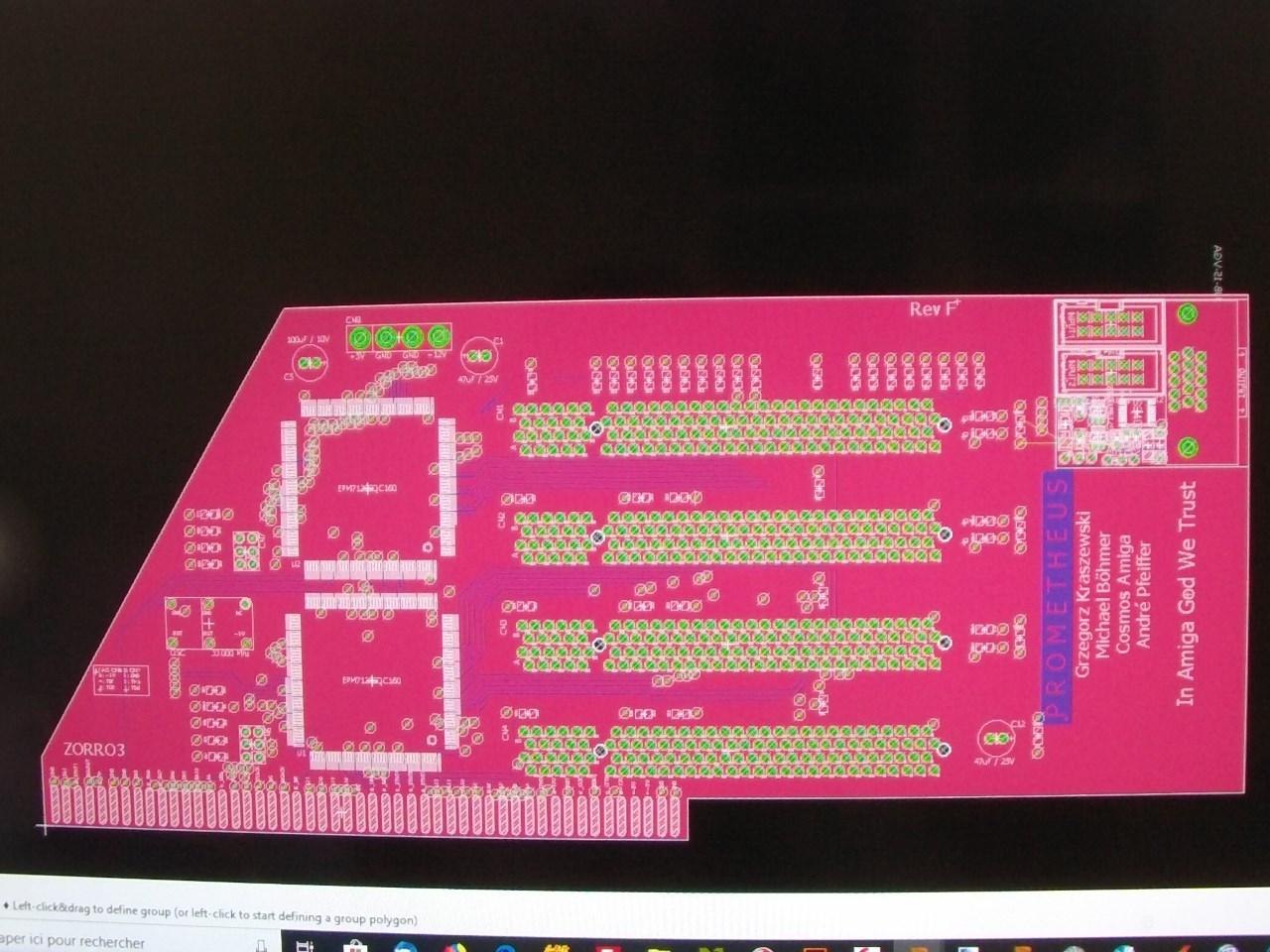

Le Prometheus a été recréé sous Eagle avec l'intégration de l'AutoMonitorSwitch de Ratte :

L'AutoMonitorSwitch est très utile car permettant de switcher les modes ECS/AGA (avec un scandoubler) et RTG de façon automatique sur un seul et unique moniteur VGA.

Tout réuni sur une seule et même PCB est plus simple et plus pratique pour les utilisateurs.

Alors je sais : les ports PCI sont tout de même une division. Pour ma part, je suis plutôt pour l'élaboration de nouveaux ports Zorro 4 ou 5, c'est à dire de rester dans nos standards à nous. Le PCI est une solution "en attendant".

Je suis juste un passionné qui essaie d'aider et de faire avancer les Amiga Classic dans la bonne direction. Pour savoir ce que veulent faire de cette nouvelle version les différents auteurs, demandez-le leur directement : Grzegorz Kraszewski, Michael Böhmer et André Pfeiffer.


vendredi 1 mars 2019

Stencil

...ou pochoir en français.

Mon Prometheus a besoin d'une cure de jeunesse, changeons de PCB par une toute neuve, c'est la mode en ce moment sur Amiga Classic !

D'ailleurs, après les vieux condensateurs, la prochaine "maladie" de nos vieux Amiga va être les soudures qui vont lâcher ici et là... Là encore, Nostradacosmos est le premier et le seul à le dire, personne ne va me croire...

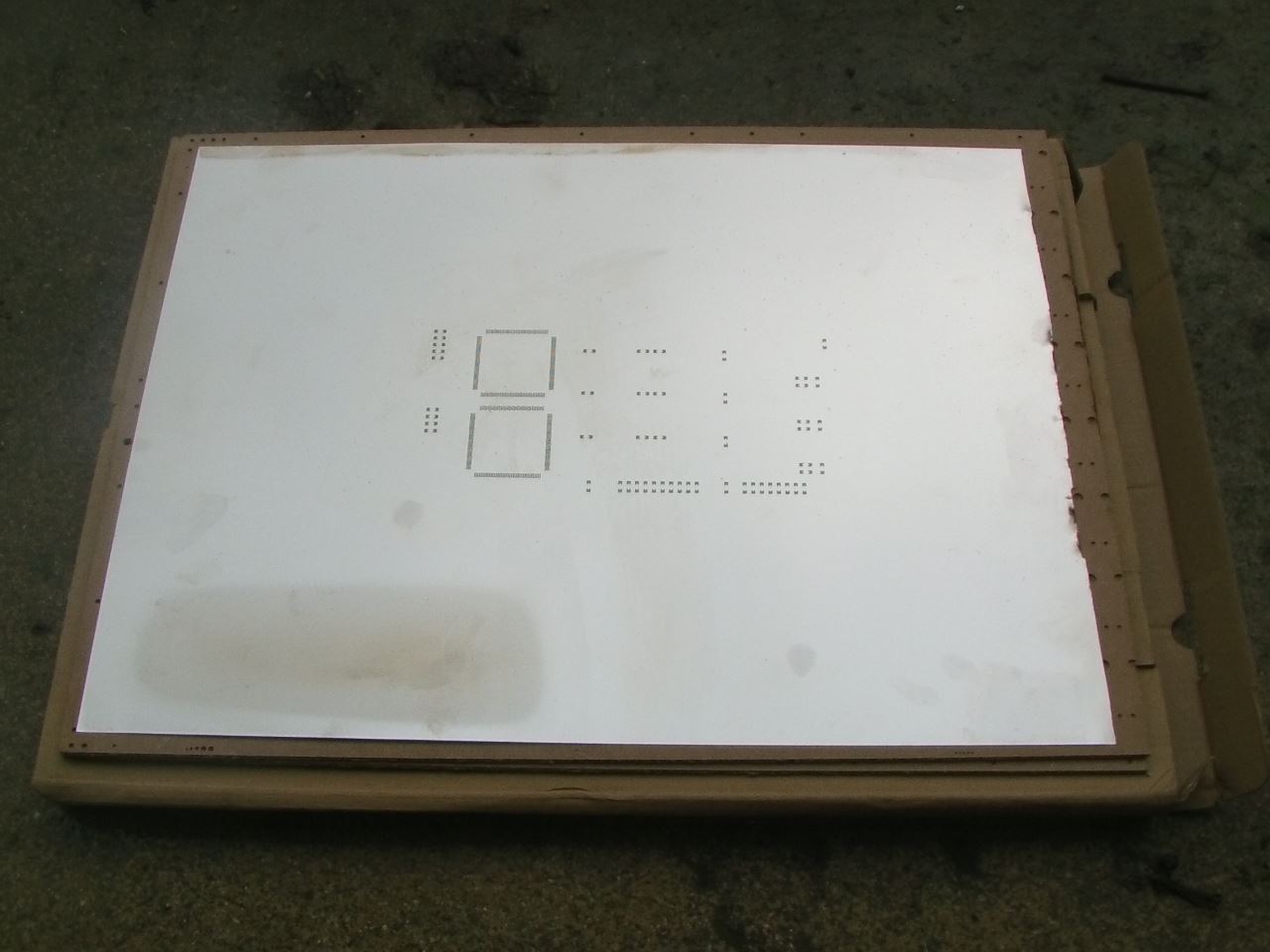

Bref, l'usine de PCBs propose aussi la création de stencils à partir des fichiers gerber, et celle du Prometheus reçue est très grande :

C'est en acier inoxydable découpe laser, et s'ajuste très bien à la Dremel pour ne garder que les pinoches des Altera.

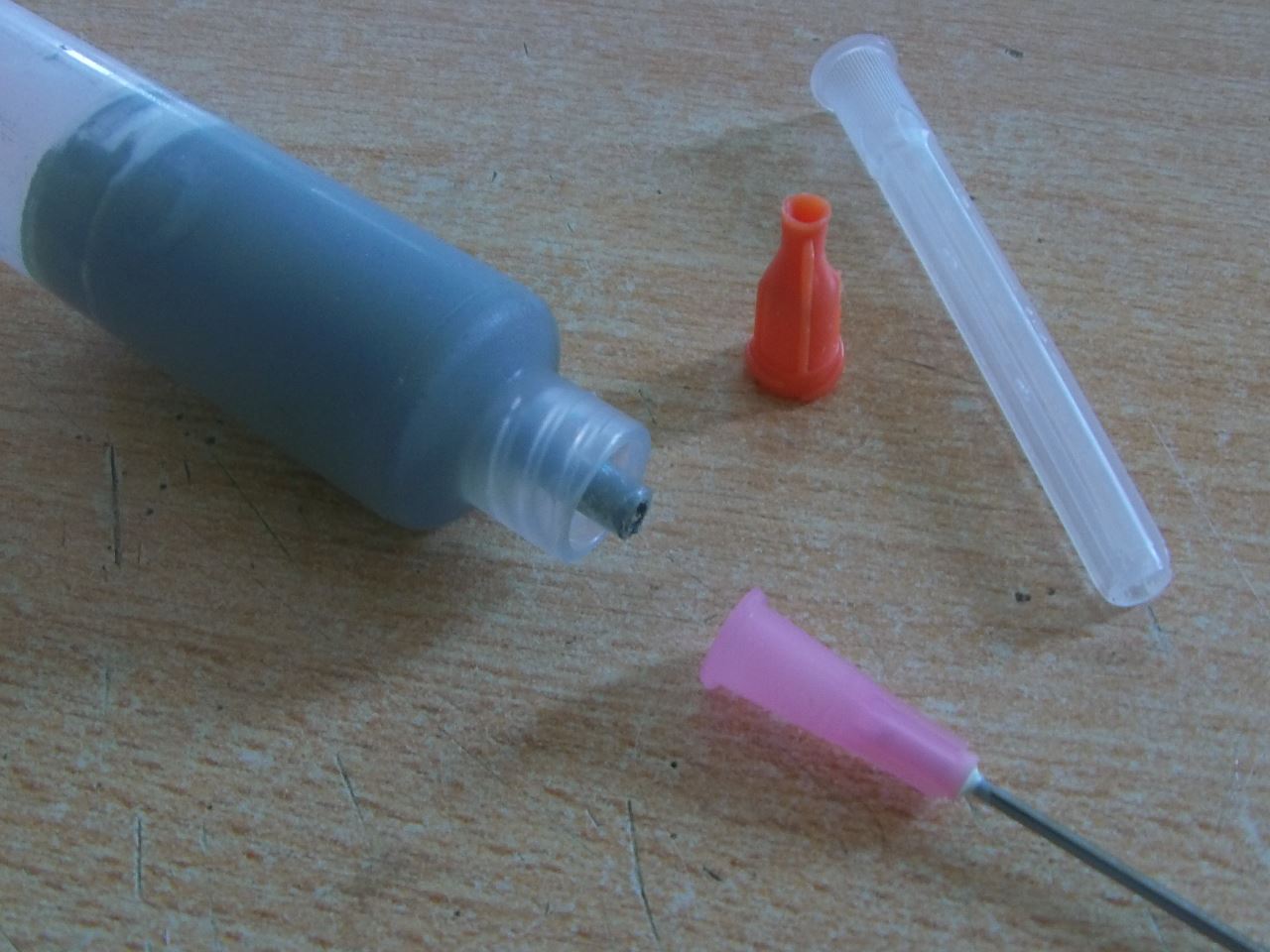

De la soudure en pâte est nécessaire dont le tube est compatible avec les aiguilles vendues en pharmacie :

Mais les pinoches des Altera étant trop rapprochées les unes des autres, il est impossible d'utiliser la même méthode que pour Paula.

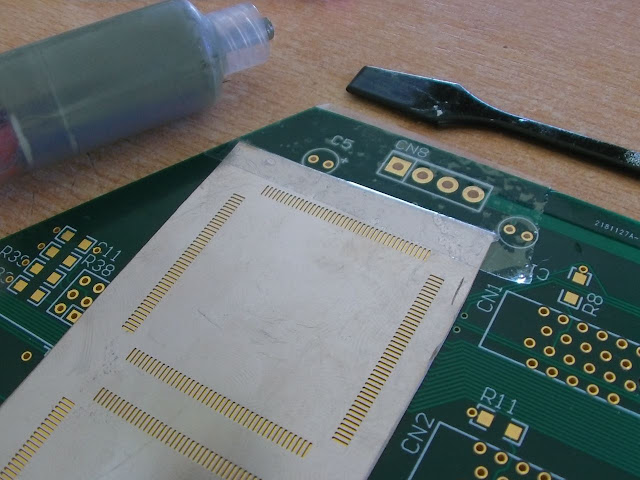

Utilisons donc le stencil à bien positionner comme ceci et le fixer avec un bout de Scotch :

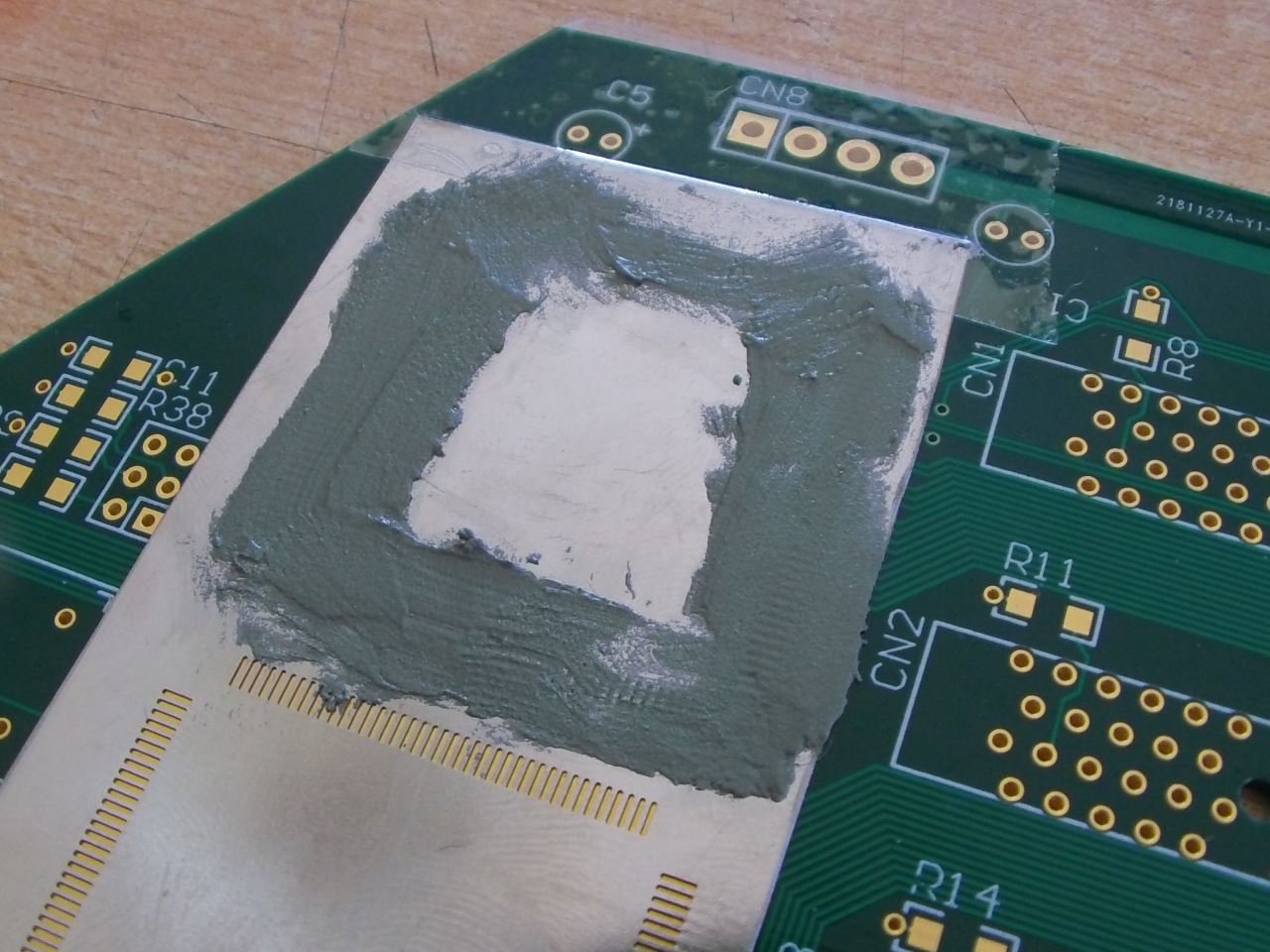

Retirons le stencil et la pâte est parfaitement sur chaque pastille :

Là vient la partie la plus délicate : il faut en effet très bien positionner la puce du premier coup !

Un coup de hotair à 320° et hop !

D'autres méthodes de soudage existent bien sûr, mais celle-ci à deux avantages et pas des moindres : les pinoches sont soudées par leurs dessous et l'opération ne nécessite aucun flux visqueux à cleaner ensuite...
