jeudi 30 janvier 2020

A4000D sous Eagle

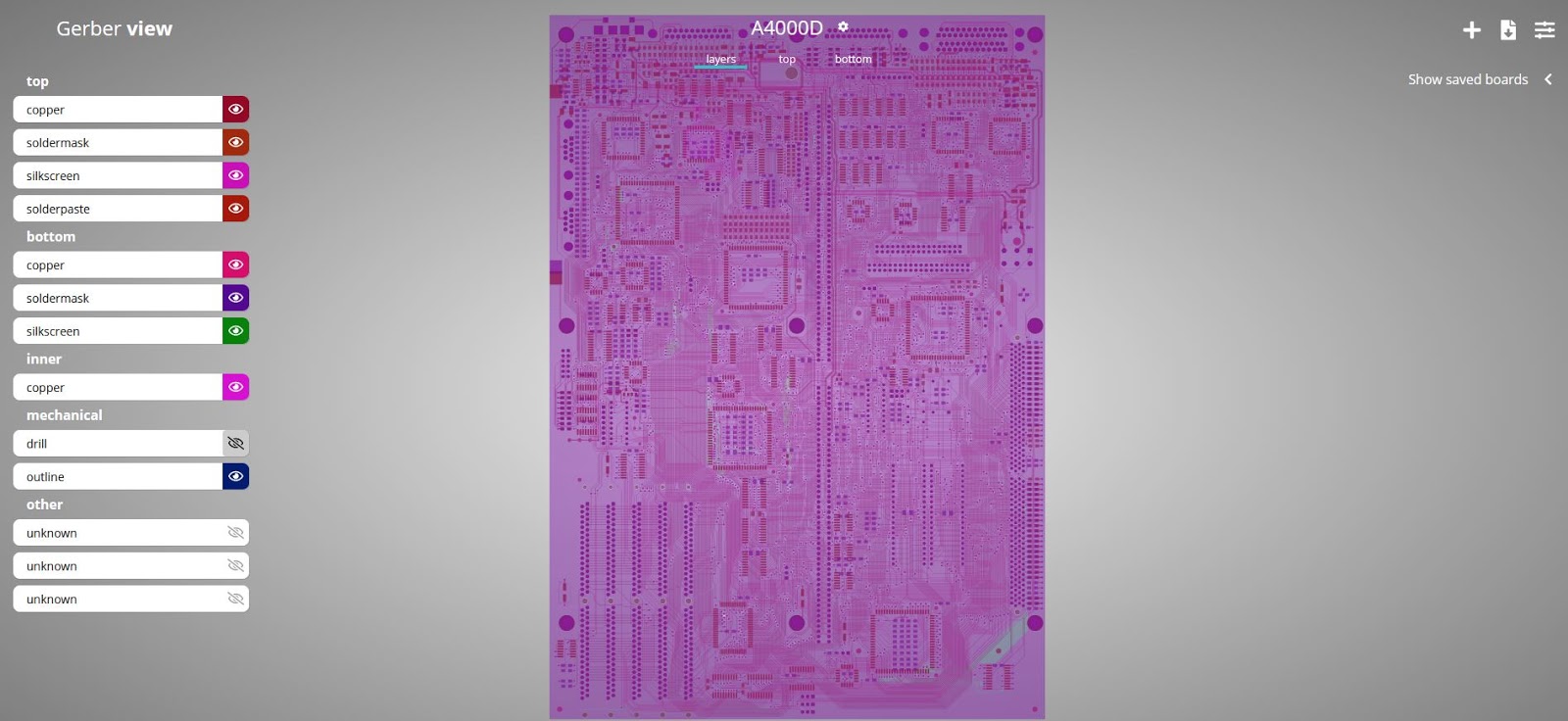

La carte du 4000D des fichiers d'Acill a enfin été transcrite sous Eagle puisque je ne connais pas PADS :

Avec les schematics, indispensables :

Là encore, pour les améliorations, toujours commencer par le plus simple : regardez mon blog, j'ai débuté par des changements de quartz et petit à petit je dessine de nouvelles cartes aujourd'hui... Et je vous recommande de suivre cette même méthode dans vos domaines d'activités...

Pour vos idées d'améliorations, allez-y en commentaires...


lundi 20 janvier 2020

ReAmiga rev 1.2 sous Eagle

La révision 1.2 de la carte mère ReAmiga 1200 vient d'être transcrite sous Eagle :

Plus réussi ce rendu :

Avec les schematics bien entendu :

Une bonne chose de faite !

Si vous avez des idées simples pour l'améliorer, allez-y en commentaires : je précise bien SIMPLES, commençons toujours du plus simple au plus complexe...

Par exemple, Papiosaur me propose de rajouter des connecteurs souris et joystick en interne pour les montages en tour, oui, bonne idée, très simple à réaliser...


dimanche 12 janvier 2020

68040V

Un nouveau venu est arrivé hier à la maison : un 68040V ayant la particularité de fonctionner en +3.3V, tout comme son grand cousin le 68060...

Par contre hélas, il est dépourvu de Fpu, quel dommage... C'est donc un 68LC040 en réalité.

Sur la 3660, il suffit de bien souder un régulateur et de positionner le switch sur 040 :

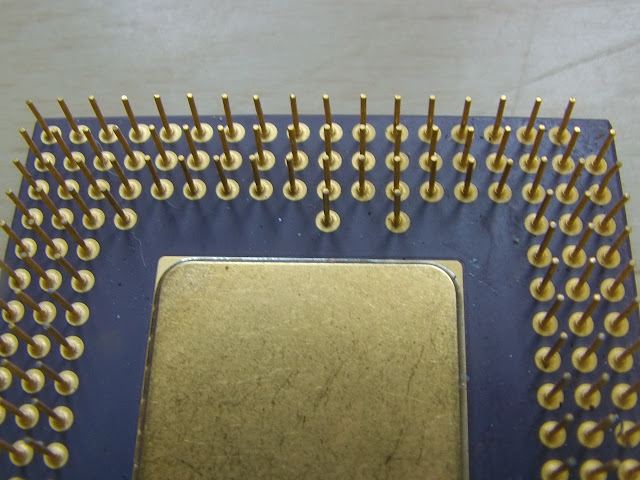

Il est pourvu de trois pinoches en plus, et peut être utilisé tel quel, en tout cas sur cette carte :

Marche impec :

Même poussé à 33 Mhz, il reste très froid :

Mais pourquoi donc Motorola a-t-il supprimé la Fpu ?

Si quelqu'un réussi à comprendre leur logique, qu'il m'explique...


vendredi 10 janvier 2020

A3630 rev 1.1 OK (II)

Bon, finalement trouvé le soucis : le support est de piètre qualité, avec de plus un 68030 aux pinoches dessoudées d'une ancienne carte (donc couvertes de soudure) ne donnait aucun démarrage...

La parade était d'incliner légèrement le 030 comme ceci :

Marche très bien ma nouvelle A3630 en fin de compte !


mardi 7 janvier 2020

A3630 rev 1.1 OK (I)

Un nouveau 68030 en boitier PGA plastique noir est arrivé à la maison aujourd'hui : celui-ci fonctionne bien sur ma nouvelle A3630 revision 1.1 :

Alors que mon autre 68030 en céramique or ne veut toujours rien savoir...


vendredi 3 janvier 2020

MapRom Out (3640/3660)

Comme déjà affirmé ici plusieurs fois, la fonction maprom est un petit hack et de plus limitée à seulement 512 petits Ko : mieux vaut bouger le Kickstart en fastram avec le software. Faites-moi confiance, ces mappages hardware sont de mauvaises idées, et peuvent même créer des problèmes plus que zarbis...

Sur les 3640/3660, c'est la Gal U400 qui est chargée de cette tâche, il est tout à fait possible de l'ôter en prenant soin de relier les pinoches ainsi :

Il est également nécessaire de positionner le JMP Maprom sur Disable.

Un composant inutile en moins, petite bonne nouvelle aujourd'hui...


mercredi 1 janvier 2020

A3640/3660 fix 4000T ?

Un problème de longue date enfin résolu pour les 4000T avec les 3640/3660 ?

En effet, il arrive que le boot soit impossible avec ces configurations : de plus, le soucis est aléatoire, variant donc en fonction de telles ou telles cartes...

Une de mes connaissances a construit deux 3660 avec les mêmes composants et l'une fonctionne avec son 4000T alors que l'autre identique refuse tout démarrage !

Peut-être est-ce la présence de la puce Scsi intégrée du 4000T qui pose problème ?

Bref, cette tentative de réparation ne fonctionne déjà qu'avec les 5 nouvelles Gals du State Machine Mod de SpeedGeek et plus particulièrement d'U205. Il suffit de relier sa pinoche 17 à la GND, ajoutant ainsi un cycle d'attente à l'allumage de la machine :

100% compatible avec le 4000D.

Petit hack a tester donc sur différents Amiga 4000T, par plusieurs utilisateurs en espérant le soucis enfin solutionné...
