samedi 28 juillet 2012

Mediator fix

Il y a un gros soucis avec le Médiator et ma tour E/Box : les cartes Pci se déchaussent parfois :

En effet la carte A1200 est montée sur des sur-élévateurs comme celui-ci à ses coins :

Or elle a tendance à plier au centre !

Il va falloir rajouter une cale faite maison avec les moyens limités du bord ici. Commençons par faire un trou à la perceuse juste à la hauteur du quartz, près des roms :

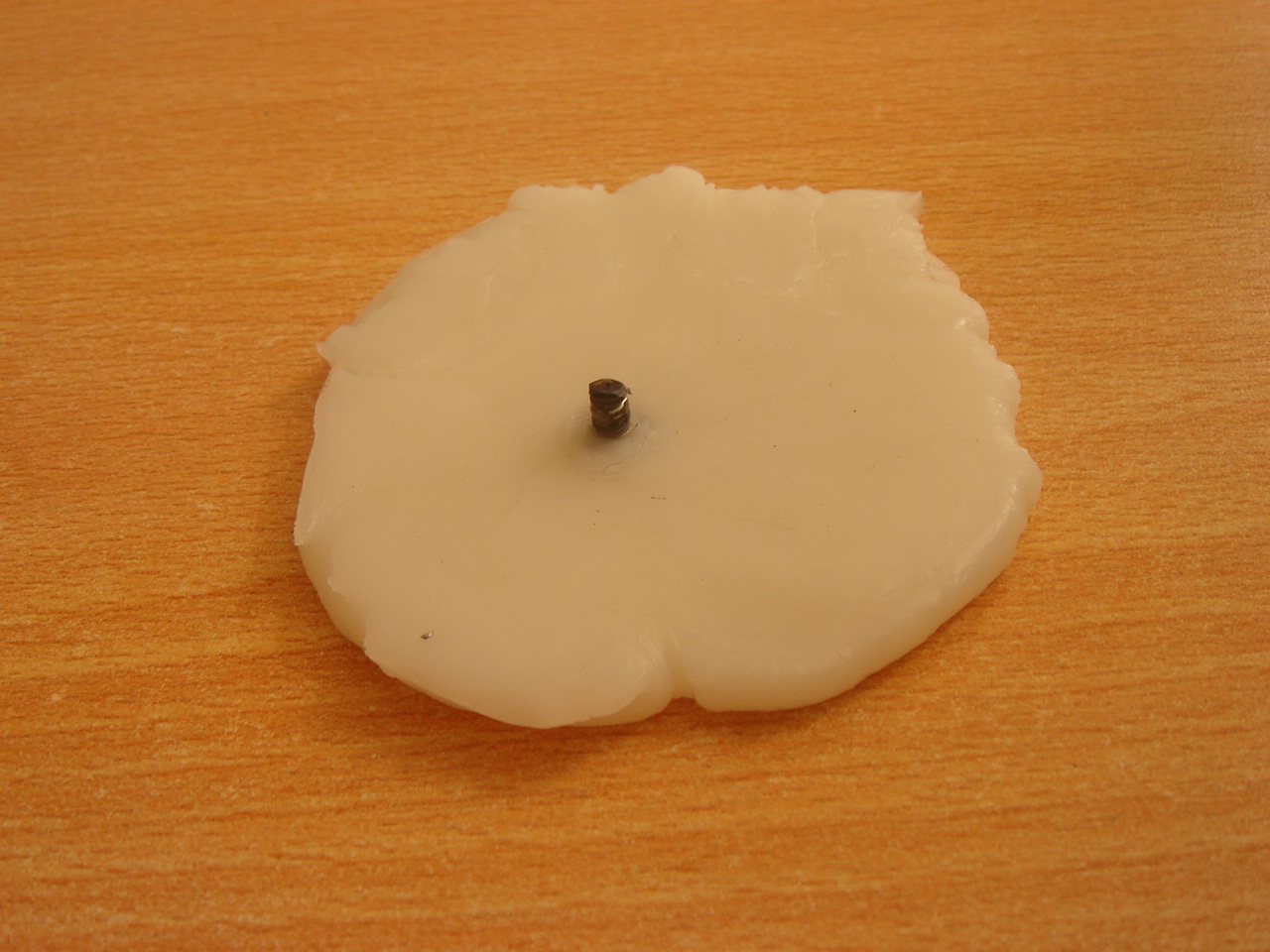

Ensuite avec des granules qui deviennent comme de la pâte à modeler chauffés dans de l'eau portée à 65°, il est très simple d'enchâsser un écrou comme ceci :

La pâte chaude reste environ 5 minutes malléable, il faut donc se dépêcher de la placer dans notre trou et de replacer la carte 1200 dessus :

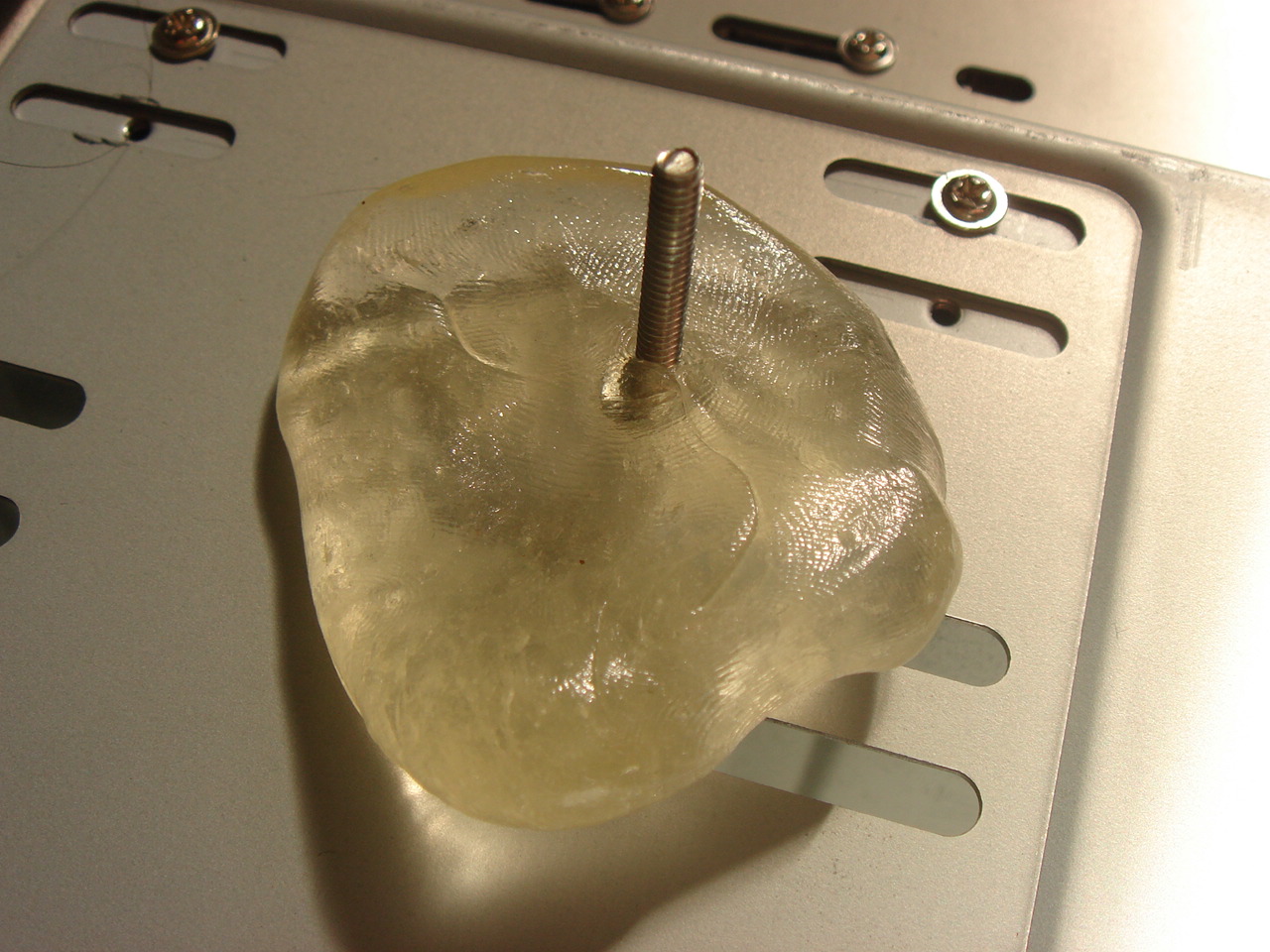

Après une dizaine de minutes, la forme adaptée et définitive est alors figée :

Il est possible de fignoler avec par exemple un cutter, la forme obtenue est très simplement ajustable avec nombres outils :

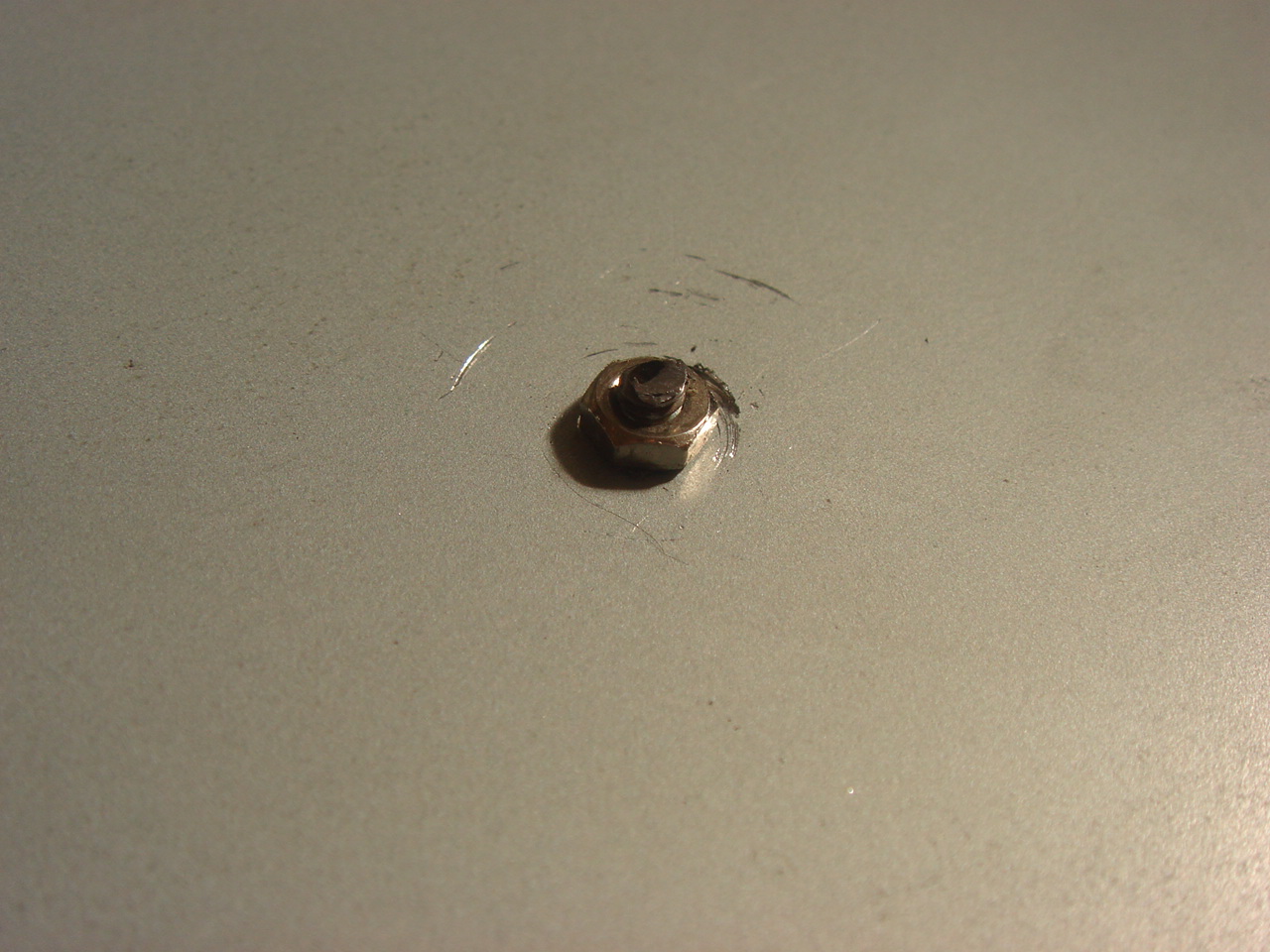

Bien fixé un boulon de l'autre côté :

Voilà, ça rulez maintenant, le 1200 ne plie plus et les cartes Pci restent cette fois bien en place :

Une bonne astuce à réaliser les dimanches après-midi pluvieux !


mardi 24 juillet 2012

Blizzard 1260@90

Héhéhé ! Ma Blizzard 1260 fonctionne maintenant très bien à 90 Mhz !

85, c'était trop peu pour le gros Cosmos !

Aucune difficulté cette fois, il suffit juste de plugger le quartz qui va bien :

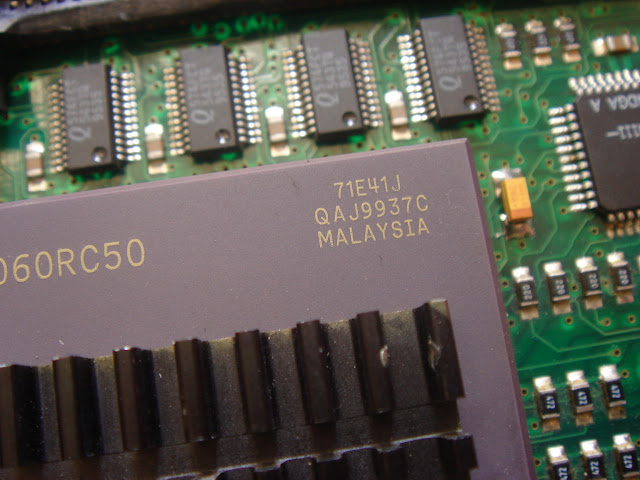

Avec un bon 68060 revision 6 et ça rulez :

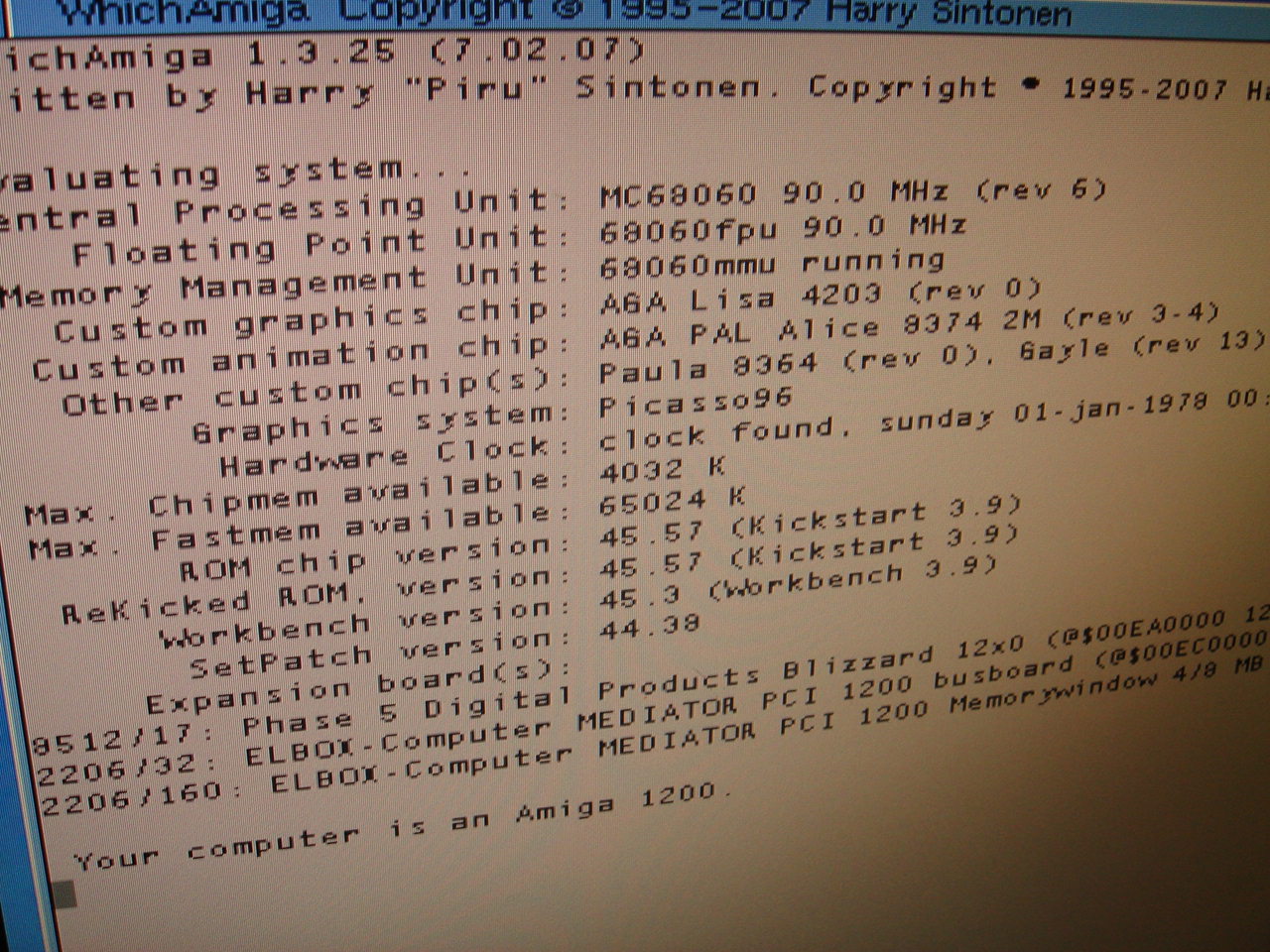

WhichAmiga confirme bien :

Attention aux Simms utilisées : il faut nécessairement de la bonne 50ns, une des miennes avec puces Micron ne marchait pas à cette nouvelle fréquence de 90 Mhz.

Voilà une vidéo avec mon Médiator avec une 3dfx V2000. Pardon pour la piètre qualité, mon caméscope est vraiment tout pourris :

Je ne saurais trop conseiller l'achat d'un Médiator qui en 2D doit être plus de 600 fois plus rapide que l'AGA de base et apporte ainsi une incroyable jeunesse à l'Amiga 1200 aux possibilités maintenant bien plus grandes.

La raison et l'intelligence voudraient que le prix du Médiator soit moins élevé de façon à doper les ventes : plus d'acheteurs forcement ravis = plus de bénéfice pour Elbox le constructeur. Avec en prime un parc de machines RTG avec 3dfx ou Radeon plus important favorisant alors l'intérêt des développeurs à porter ou coder de nouveaux softs... Et ainsi enclencher un nouveau cercle vertueux pour les Classics !


lundi 16 juillet 2012

AT (A4000T & Médiator)

Voici une astuce toute conne qui peut sauver votre Amiga !

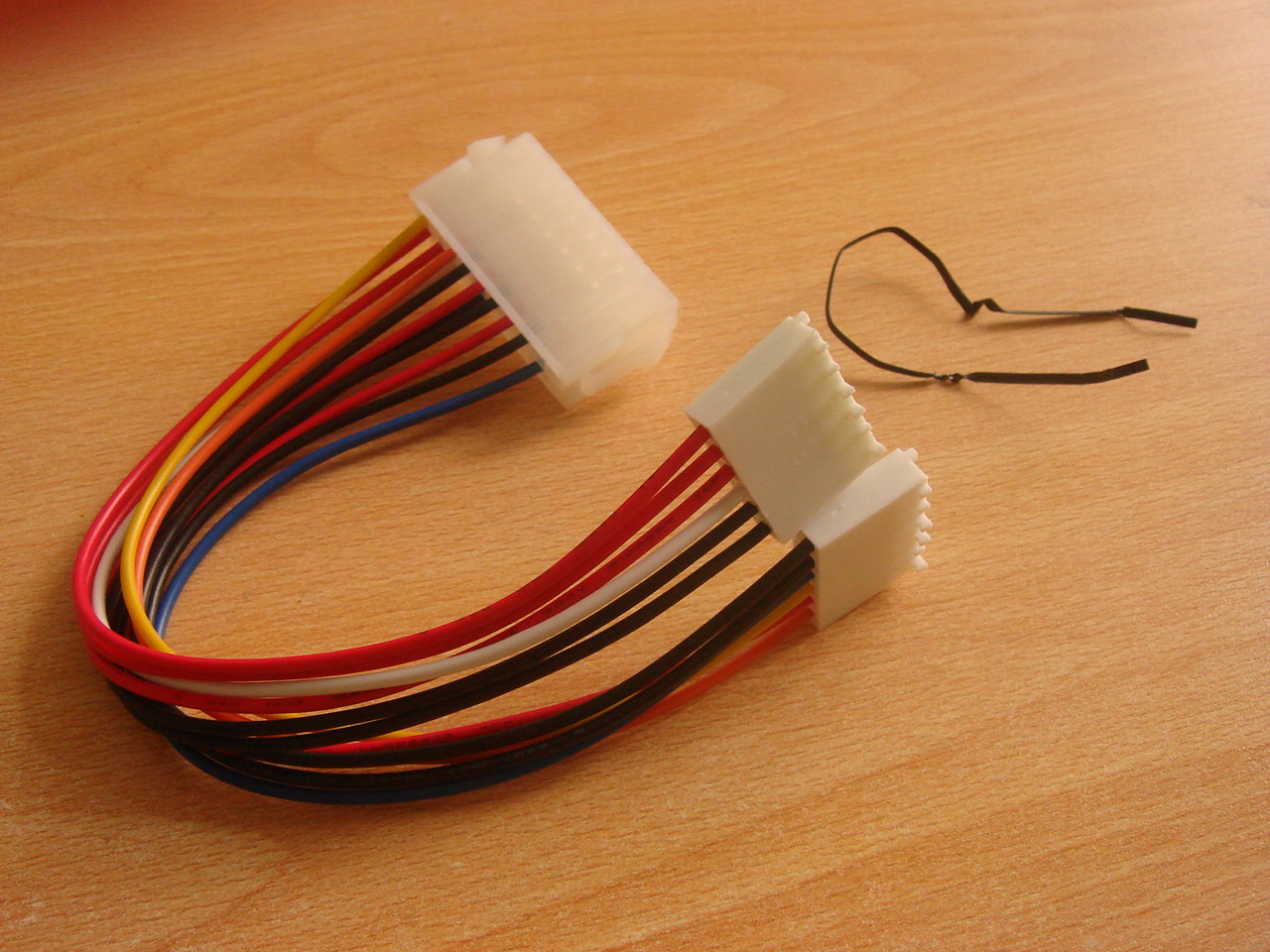

C'est ici un adaptateur ATX => AT pour mon Médiator premier modèle qui vient d'arriver ce matin :

Les connecteurs AT sont ainsi fait qu'il est tout à fait possible de les intervertir !! Là encore, de façon à ce que cela n'arrive surtout pas, il convient de prévenir en liant tout simplement les deux câbles centraux comme ceci :

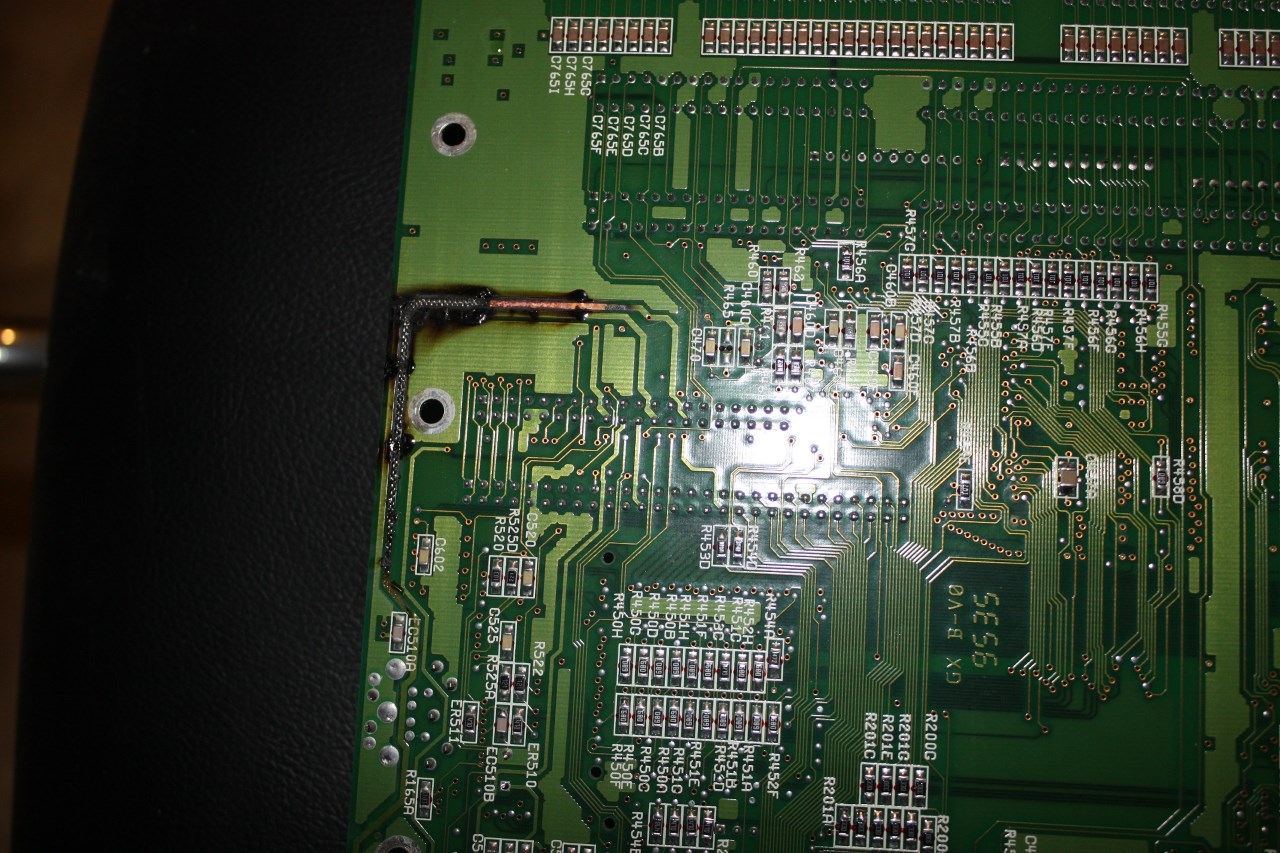

Je connais un américain qui a grillé son 4000T en se gourrant dans le sens de branchement : l'Amiga est fichu, irréparable maintenant :

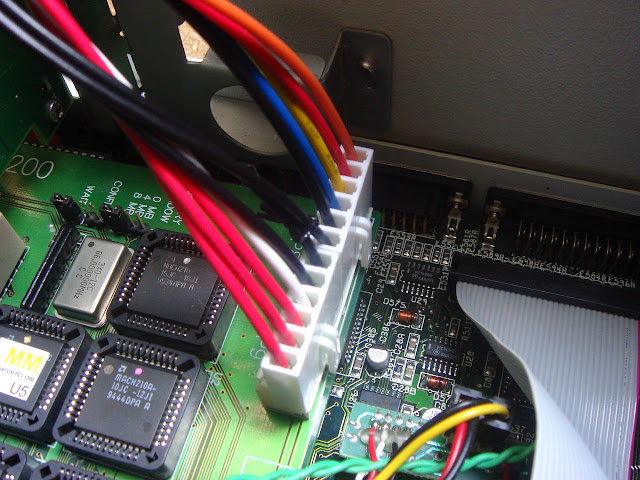

 Voilà, comme ceci, aucun risque :

Prenez deux minutes afin de fixer comme ceci vos connecteurs, cette prévention peut en effet épargner votre Amiga d'un grillage certain !


dimanche 15 juillet 2012

BlizzardPPC cooler

Il y a un gros problème sur les BlizzardPPC avec la flashrom qui parfois se déflashe sans raison apparente : c'est une panne bien connue sur ces cartes-là !

Sans une flashrom valide, la BlizzardPPC ne peut tout simplement plus démarrer, ou alors démarre tout de même mais sans fastram disponible. Dans ce dernier cas, un simple reflashage avec les fichiers fournis par Phase5 et tout rentre dans l'ordre. Par contre, si la BlizzardPPC ne boot plus, il faut dessouder l'eeprom et la reprogrammer à la main avec un programmateur.

La bonne question à se poser; c'est pourquoi cette panne est assez fréquente sur les BlizzardPPC et quasi-inexistante sur les MK3 et MK3/PPC ? Toutes ces cartes embarques le même type de puces TSOP de chez AMD !

Après mûres réflexions, il semblerait que le soucis vienne de la chaleur dégagée par les deux Cypress (l'un au dessus de l'autre) et du 603e (de l'autre côté) qui sont juste à côté de notre eeprom problématique qui se propage en fait par le PCB pour venir l'embêter ! En effet, la chaleur excessive viendrait modifier le contenu de l'eeprom...

C'est encore une supposition, il doit bien y avoir une raison ! Sur la photo du dessus, l'eeprom de la MK3 est bien pénarde toute seule, avec juste un Mach de l'autre côté !

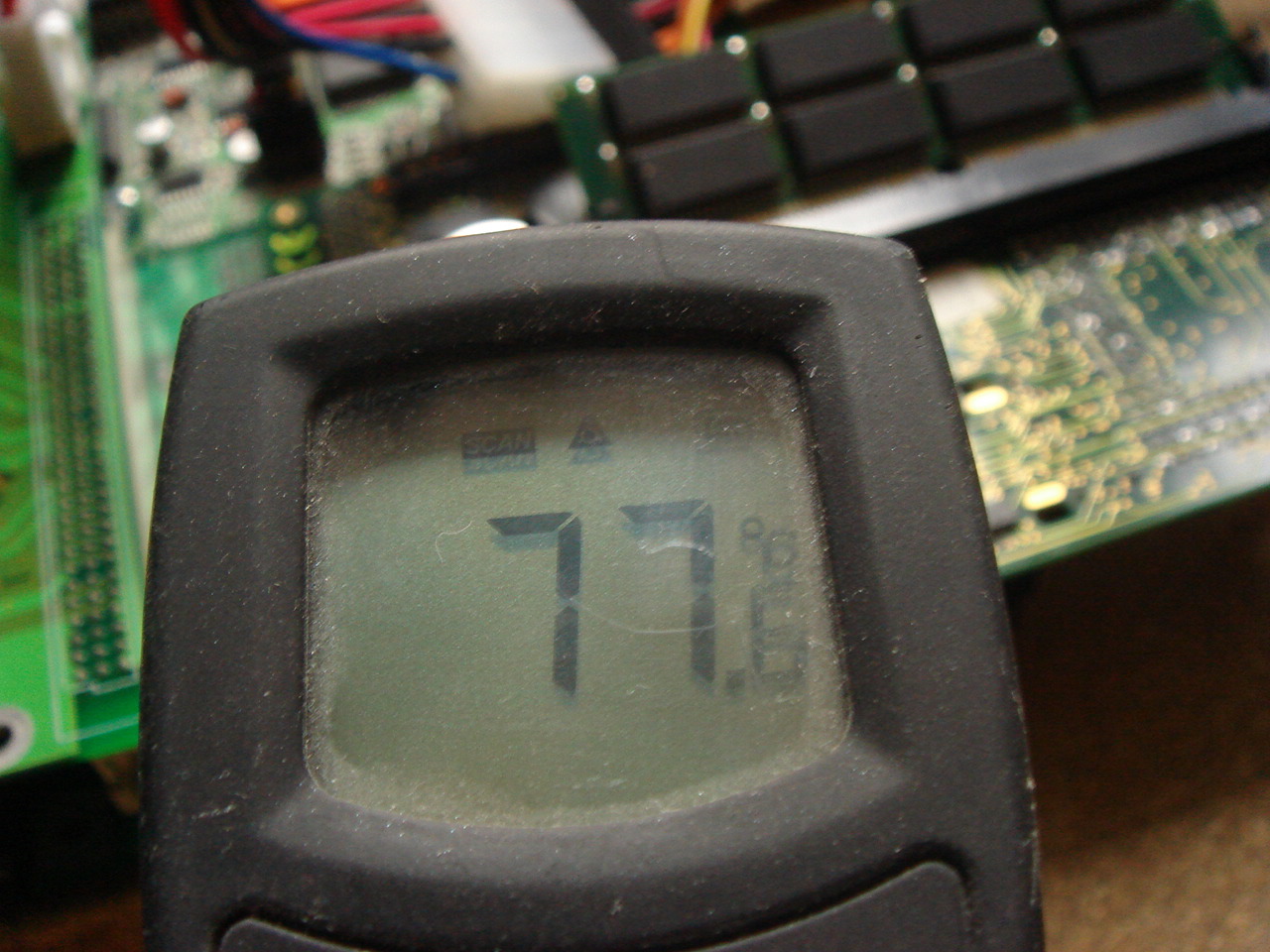

Après environ seulement 10 minutes d'utilisation, regardez les températures :

Clair, ça chauffe trop ! Après l'installation de trois rads...

... les températures baissent, heureusement !

Pour les BlizzardPPC en boitier desktop, il suffit de prendre un radiateur allongé et de le scier quelque peu pour que le clavier s'insère correctement :

Pour le Cypress de l'autre coté, pareil avec un ventilo maison :

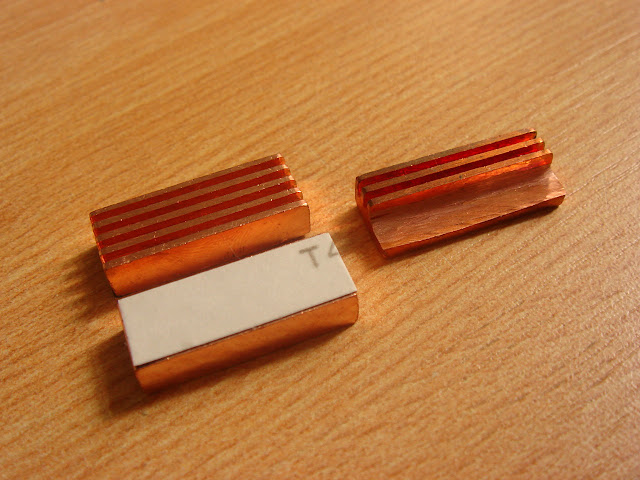

Avec le radiateur d'origine, il est tout à fait possible d'utiliser des pads thermiques mous, comme ceux installés sur les Dreamcast par exemple :

Hop, sur nos BlizzardPPC maintenant :

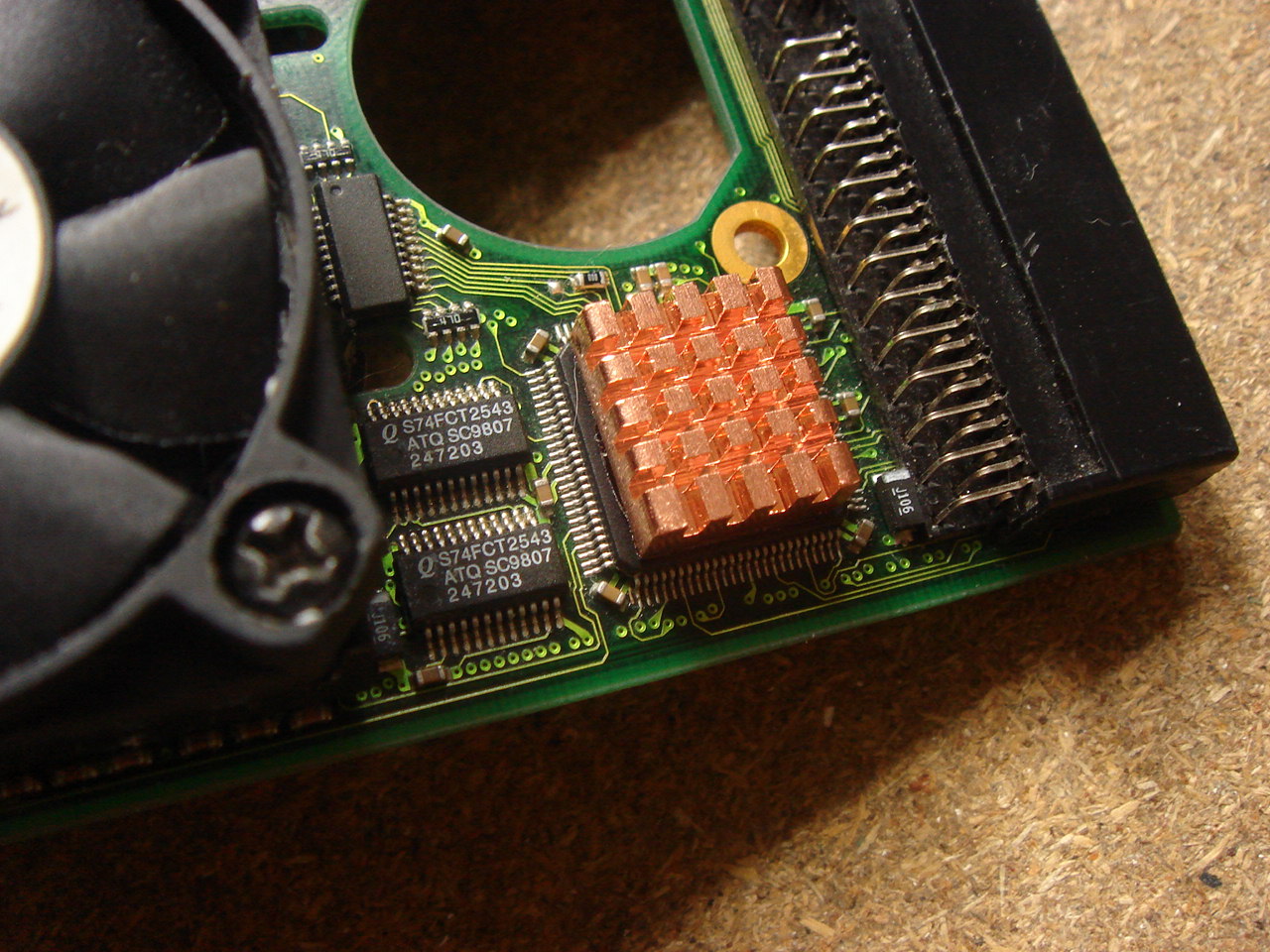

Il est possible d'installer une plaque de cuivre bien sûr, mais l'avantage de ce pad est qu'il va s'ajuster en hauteur automatiquement une fois le radiateur ré-installé :

Avec cette fois des températures revues à la baisse, j'espère que les déflashages inopinés vont enfin disparaitre de façon définitive !


jeudi 12 juillet 2012

Adaptateur quartz

Voici un nouvel article plus intéressant qu'il n'y parait de prime abord !

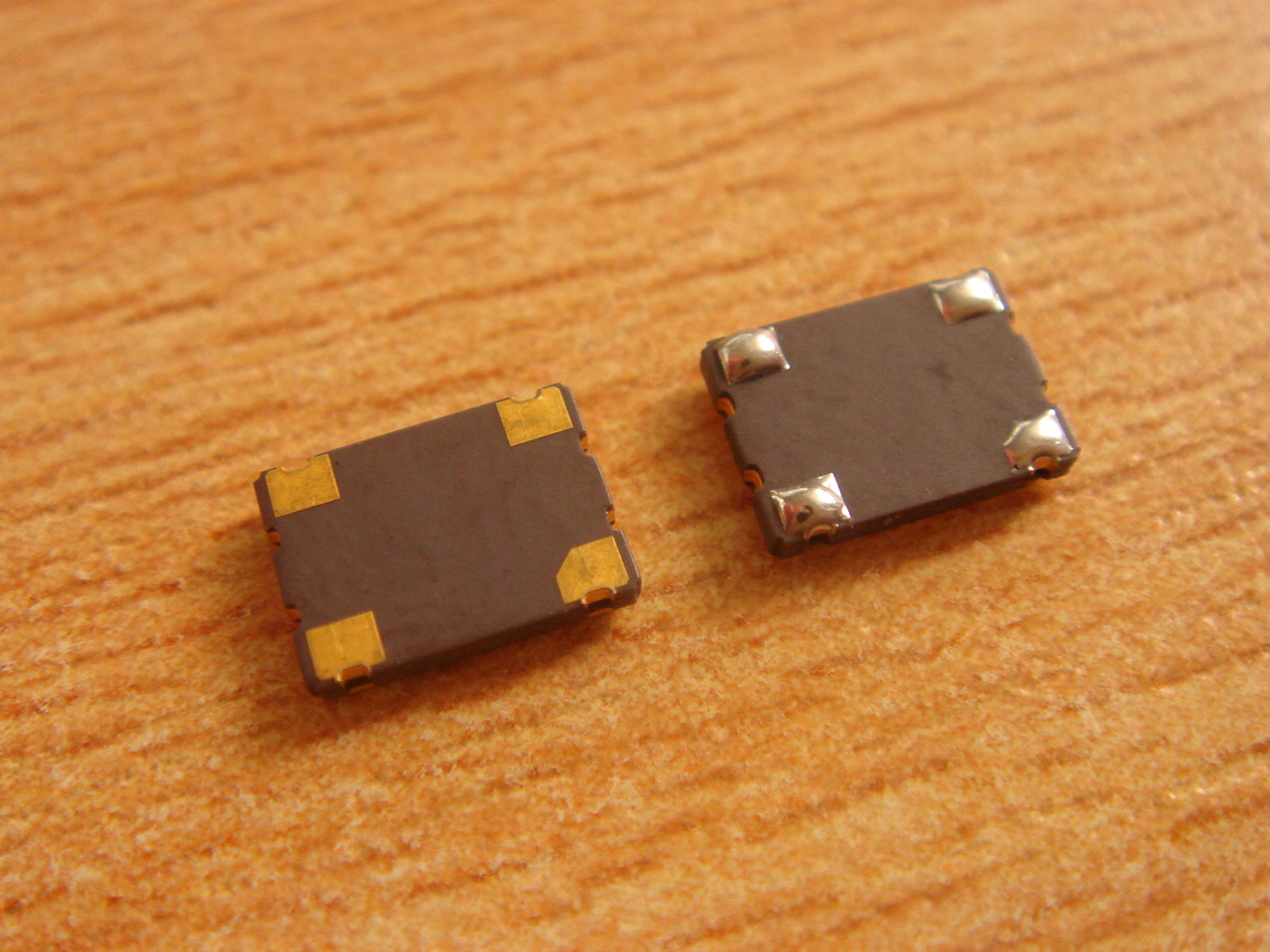

En effet, il existe une autre version de nos quartz 5 volts, les oscillateurs en boitier CMS :

Ils fonctionnent exactement comme nos quartz traditionnels, mais sont bien plus petits. Les constructeurs ont réduit l'encombrement afin de réduire les coûts de production :

En fait, le gros avantage c'est qu'ils existent dans d'autres valeurs que nos habituels carré ou rectangle en métal classique. Ici par exemple, un 96 Mhz qui est quasi introuvable dans l'autre boitier :

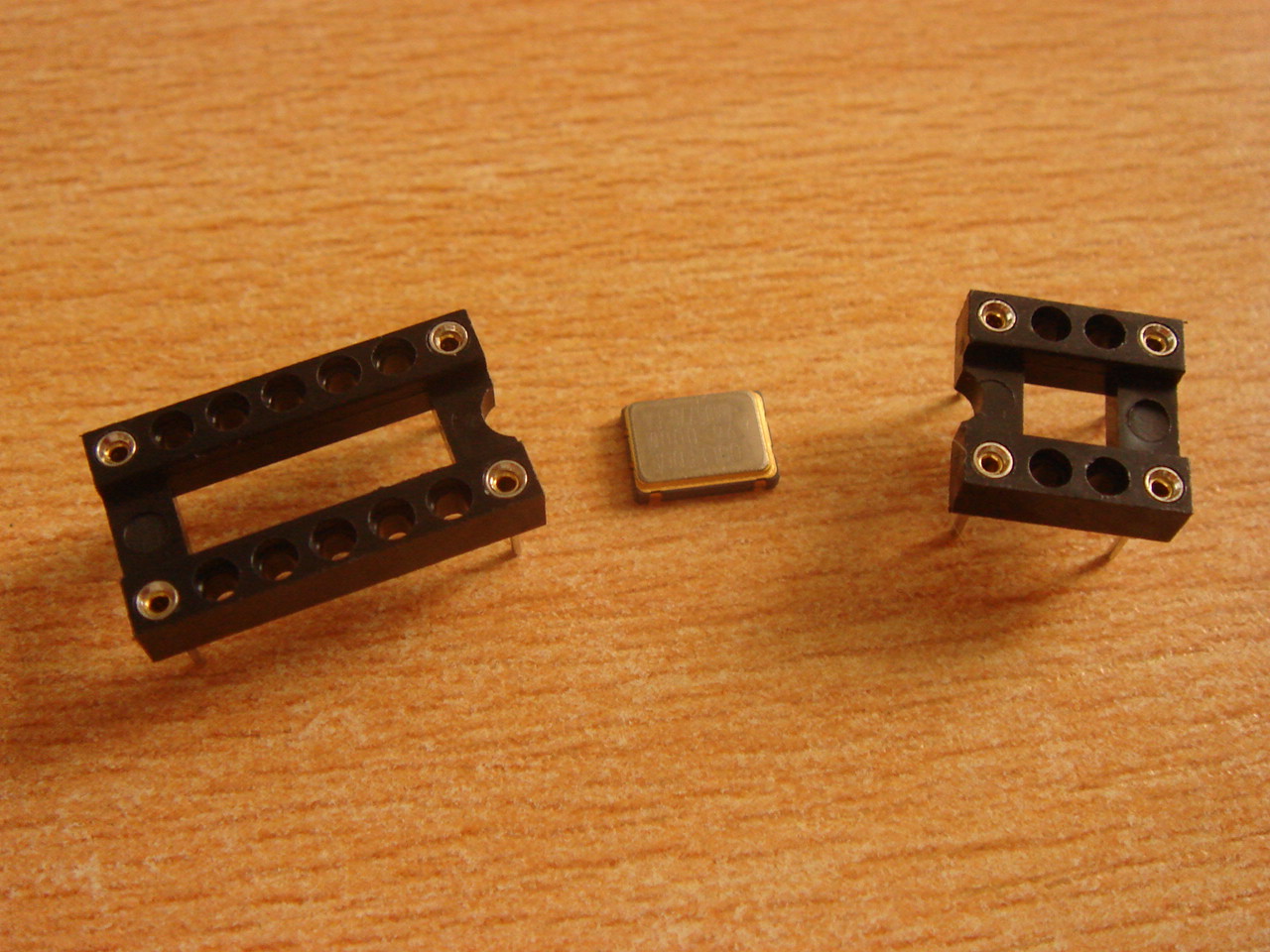

Regardez par rapport à nos quartz bien connus :

Pour donc pouvoir les utiliser sur nos Amiga chéris, il faut adapter :

Déjà, commencer par mettre un peu de soudure sur ses quatre pastilles :

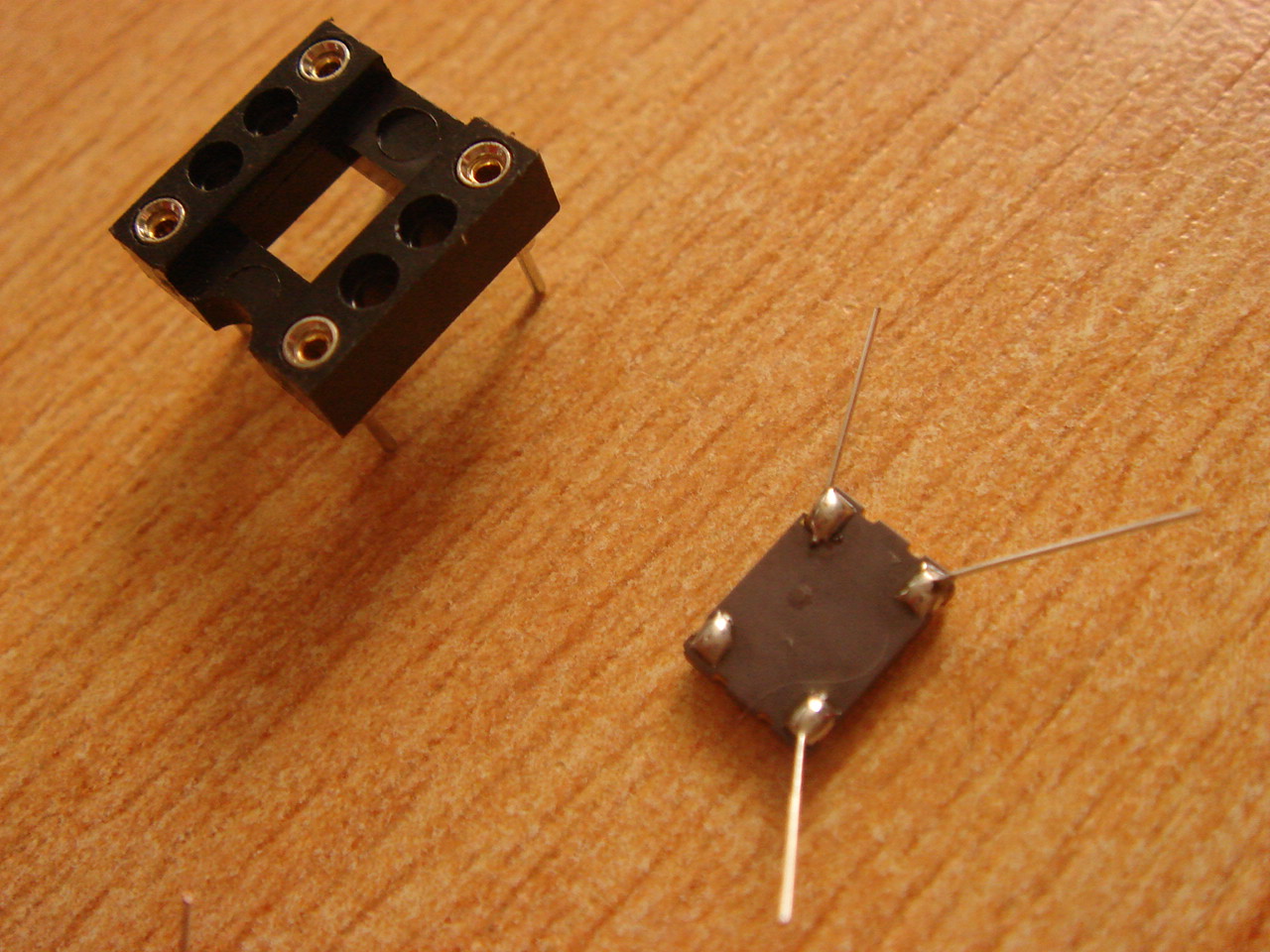

Et y souder des câbles prolongateurs :

Voilà, c'est terminé :

Tout comme les autres quartz, ils ont un sens (n'est ce pas Juju !?!) indiqué par un point, plus visible en soudant le CMS dans le coin adéquat !

Des valeurs introuvables avec les gros boitiers sont par contre tout à fait disponibles en CMS, comme par exemple ce 85 Mhz :

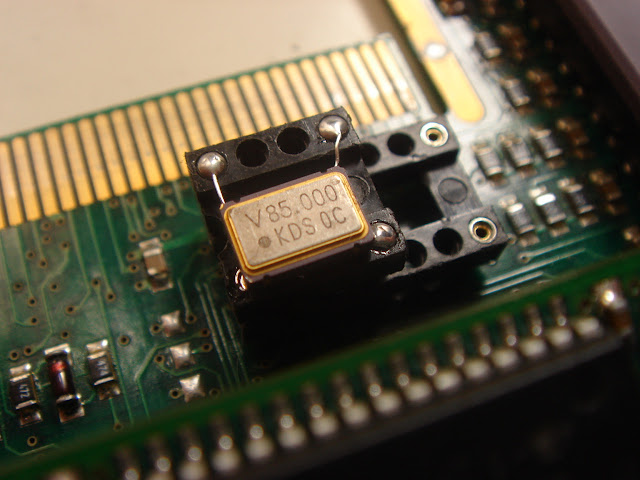

Ma Blizzard monte impec à 85 Mhz maintenant :

J'étais à seulement 80 avant !
