lundi 18 juin 2012

Convertisseur VGA (I)

Voici un adaptateur intéressant et abordable (19 € environ) pour nos Classic adorés, un convertisseur de signal SVidéo et composite (Pal/Ntsc/Secam) sur VGA, qui est livré avec son transformateur +5v lors de l'achat :

Les entrées composite, SVidéo et VGA :

Et la sortie VGA à brancher sur le moniteur :

Quatre boutons sont présents :
  1. Input : permet de choisir l'entrée à convertir (composite ou SVidéo),
  2. Menu : réglage luminosité, contraste, netteté, saturation, nuance, position horizontale et verticale,
  3. Freeze/+ : gèle l'image affichée,
  4. Resolution/+ : conversion de la source dans huit résolutions VGA différentes.

Attention, il existe un autre adaptateur à l'aspect quasi-identique, mais qui lui converti le VGA en signaux composite et SVidéo :

Les huit résolutions sélectionnables sont donc :
  1. 800x600@60 Hz,
  2. 800x600@75 Hz,
  3. 1024x768@60 Hz,
  4. 1280x1024@60 Hz,
  5. 1440x900@60 Hz,
  6. 1680x1050@60 Hz,
  7. 1920x1080@60 Hz
  8. 1920x1200@60 Hz.

L'adaptateur en action, branché sur la sortie composite du 1200 :

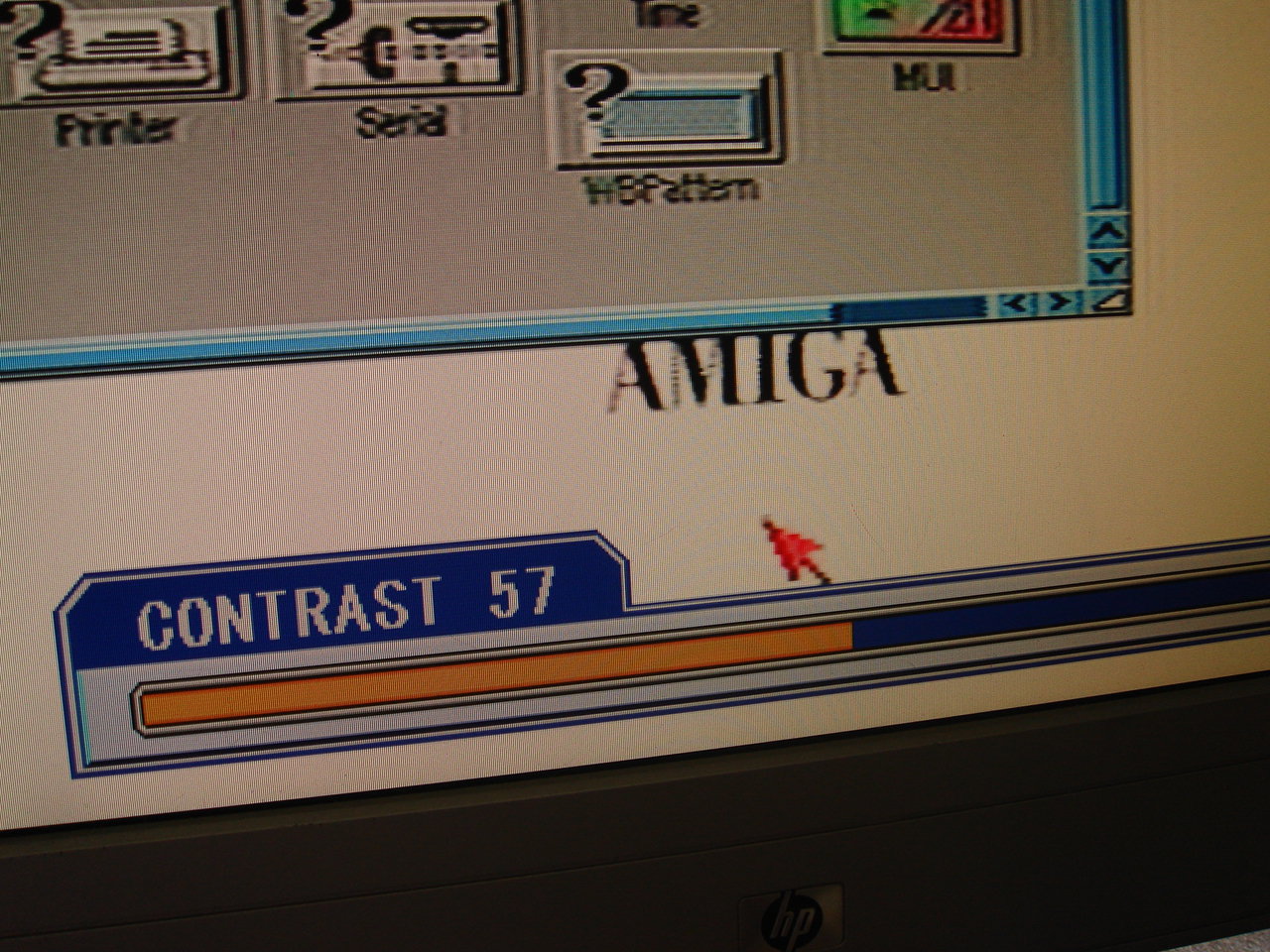

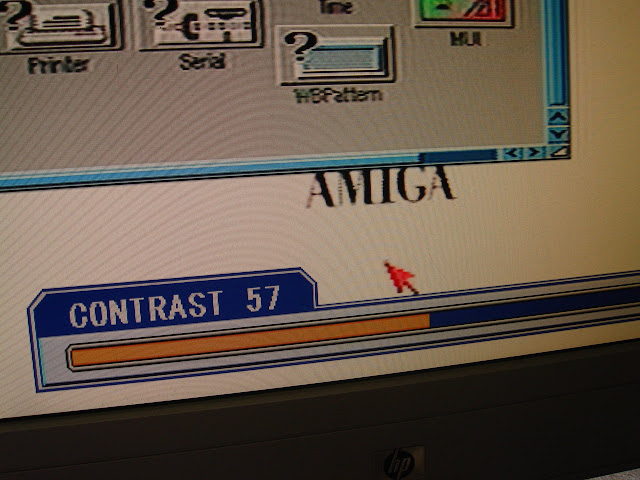

Un slider incrusté apparait lorsque nous appuyons sur le bouton 'Menu' :

Le gros avantage de cet adaptateur est sa gestion des modes entrelacés, c'est à dire qu'un flickerfixer est intégré :

Bien sûr la qualité de l'image n'est pas bonne là puisque cet adaptateur est branché sur la sortie composite caca du 1200 : je n'ai pu tester avec ma CD32 française (rev4 ou 4.1) qui est dépourvu de SVidéo, contrairement à l'autre modèle (rev3) qui en possède une.

Un prochain article arrive bientôt avec une SVidéo fonctionnelle qui nous permettra de savoir si cet adaptateur est vraiment bien... ou pas !
