vendredi 23 décembre 2011

Deutsch Qualität

Vient d'arriver une CyberStormPPC qui ne démarrait plus. Panne classique déjà évoquée sur ce Blog avec la MK3 de Géraldine : le support 040/060 ne fait plus 100% contact avec la carte, il a fallut à la main en ressouder un autre pas à pas comme ceci :

La carte remarche maintenant :

La personne n'avait pas mis de ventilo sur le radiateur du PPC, ce qui n'est pas une super idée :

En fait, le sujet de ce nouveau papier est plutôt sur la qualité de la PCB, du pas encore vu sur Amiga. C'est une version DCE :

DCE avait parait-il racheté les plans des Blizzard, BlizzardPPC, CyberStorm MK3/PPC, BVision et CyberVision en 2002/2003, et a commercialisé une nouvelle série de ces cartes là. La qualité des PCB était légèrement moins bonne que celles de Phase5.

Oui, mais pas pour cette CyberStormPPC : les pistes sont bien plus brillantes déjà, le connecteur CPU à 200 broches a été soudé avec une machine (à la main pour celles de Phase5)...

... et il semblerait qu'il y ait comme une sorte de vernis transparent rajouté sur toute la carte !

Ici, une MK3 de Phase5 :

Et là, la CyberStormPPC de DCE :

Peut-être pas très visible sur photos, mais je vous assure que la DCE est vraiment meilleure :

Si les allemands se font entre eux concurrence sur la qualité, nous reste-t-il encore une chance à nous les français ?


jeudi 22 décembre 2011

MK3 Top Speed

Ma CyberStorm MK3 tournant à 72 Mhz avait encore un truc qui n'allait pas : en effet, il est possible de régler dans le firmware la vitesse des accès à la fastram (en appuyant sur ta touche "Esc" au démarrage).

Il y a trois possibilités :
  • 70 ns,
  • 60 ns,
  • et Free Config sans Waitstate.

A 72 Mhz donc et avec des Simms 32 Mo à 60 ns, il fallait choisir 70 ns, soit la vitesse la plus lente, sinon l'Amiga démarrait et freezait de suite... Bouh, le Cosmos, il n'aime pas ça du tout...

La solution pour enfin configurer la fastram à sa vitesse maximale est d'équiper cette carte accélératrice avec des Simms plus rapides, à 50 ns. Quasi impossible à trouver dans le commerce maintenant, il a fallut acheter à prix d'or les modules rams à l'unité :

Et upgrader à la main :

Allez basta les vieux 60 ns :


Sympa ces nouveaux composants ultra-plats à 50 ns :

Et une fois installé, il y a même plus d'espace pour les quatre radiateurs qu'avant :

Super, il est enfin possible de choisir la config la plus rapide, soit 'Free Config No Waitstate'. Il n'y a pas de PPC sur ma carte, mais si un 604e était présent, il profiterait lui aussi bien sûr de ces nouvelles Simms plus rapides :

Et ça marche cette fois :

Voici les benchs de BusTest avec la sélection '70 ns' :

Et les nouveaux résultats sans waitstate sont cette fois excellents, très rapides :

fastram readw => 20 % plus rapide
fastram readl => 23 % plus rapide
fastram readm => 25 % plus rapide
fastram writew => 23 % plus rapide
fastram writel => 26 % plus rapide
fastram writem => 24 % plus rapide

Voilà une belle upgrade qui donne un sacré coup de boost à cette CyberStorm, la vitesse des échanges mémoires étant très importante dans les performances globales d'un Amiga.


samedi 3 décembre 2011

BlizzardPPC 603e@360 (II)

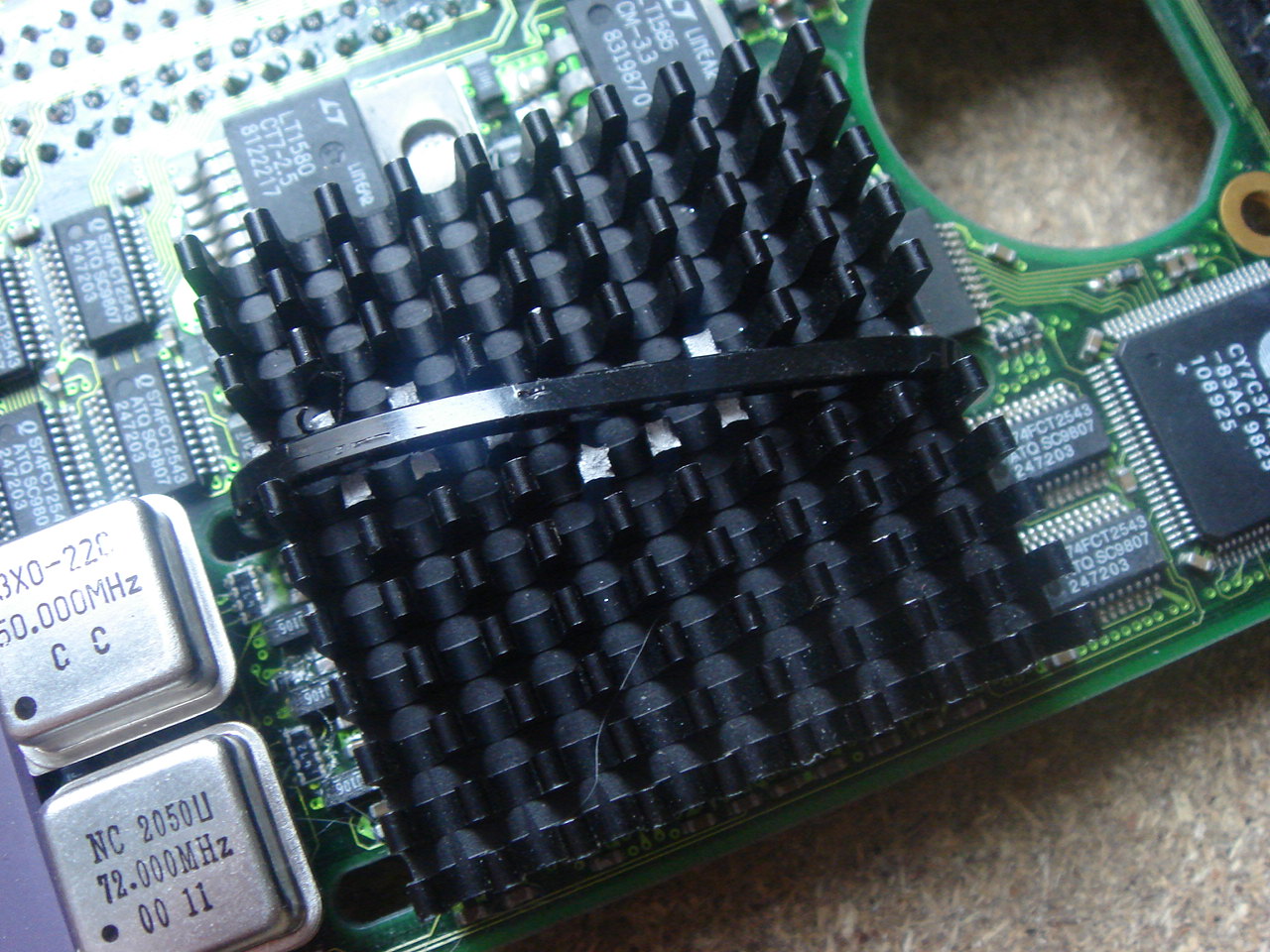

Commençons par installer un meilleur radiateur que celui d'origine. Il est bien sur tout à fait possible de le garder, mais cette Blizzard est destinée à être dans une tour avec un Mediator, donc la hauteur du nouveau bouzin est moins importante que pour un 1200 desktop :

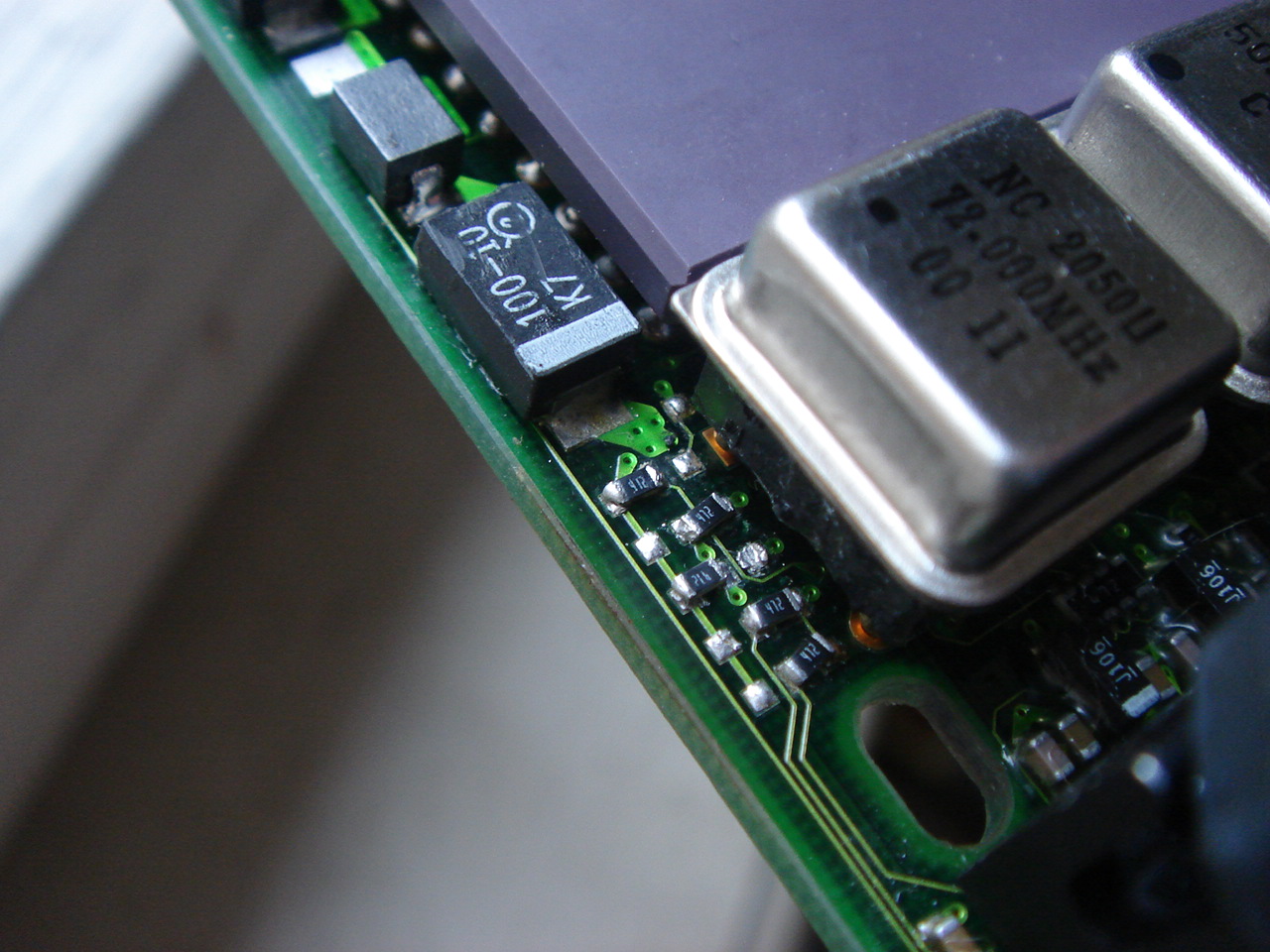

Un quartz de 72 Mhz maintenant en lieu et place de l'ancien pas beau 64 :

Avec un coeff x4.5, ce qui nous donne une jolie fréquence de 72 x 4.5 = 324 Mhz

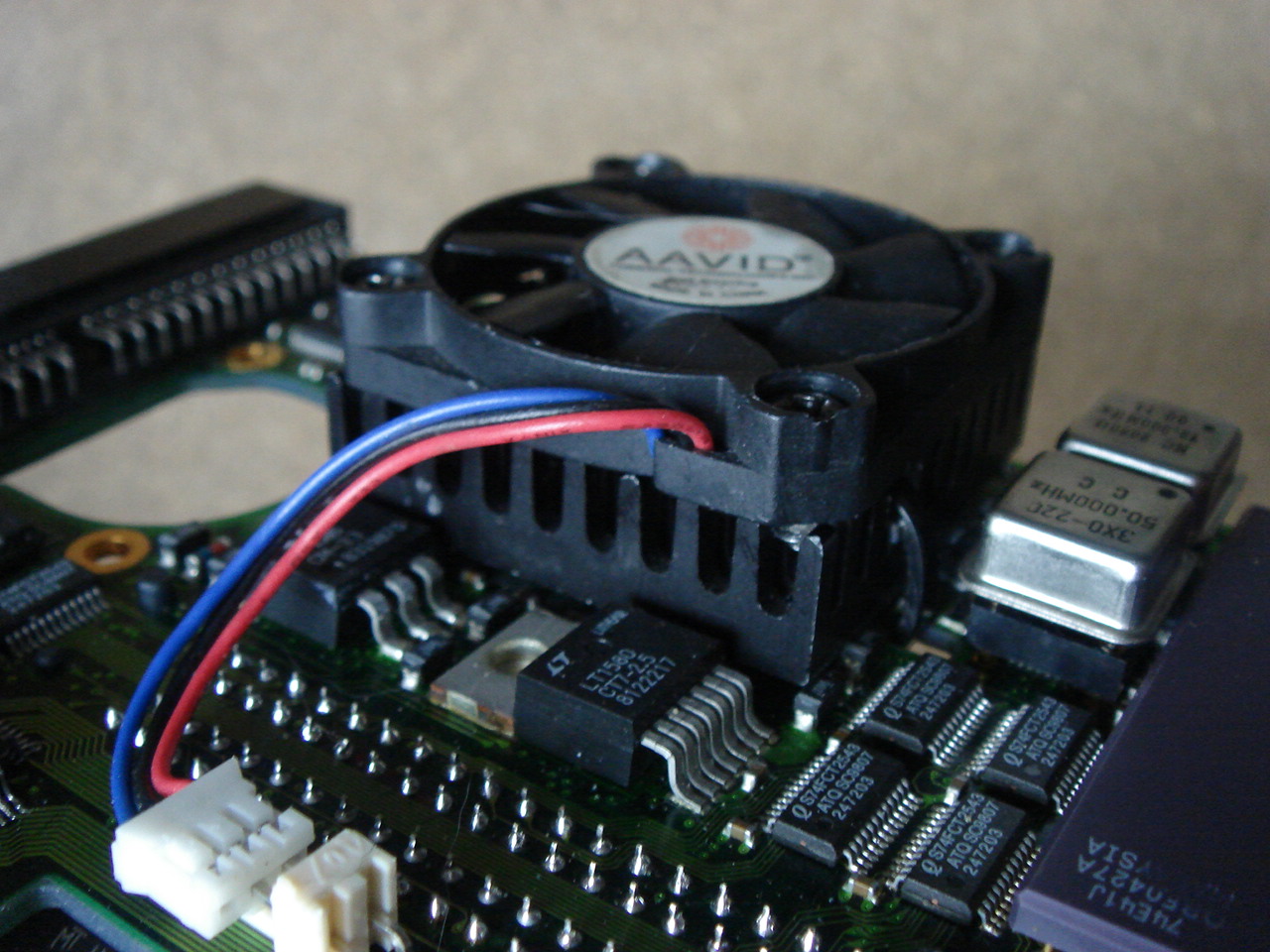

Un ventilateur est indispensable à cette nouvelle nouvelle oscillation bien plus intéressante. Il est d'occaz, mieux vaut rajouter un peu de dégrippant comme ceci :

Avec un nouvel FSB de 72 Mhz, il faut de la bonne Simm 50 ns :

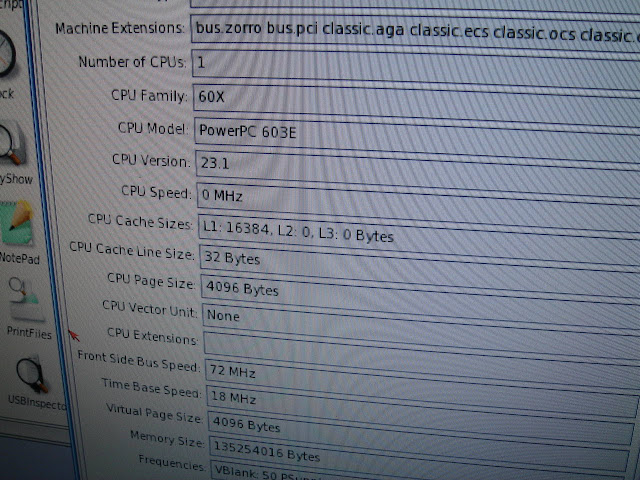

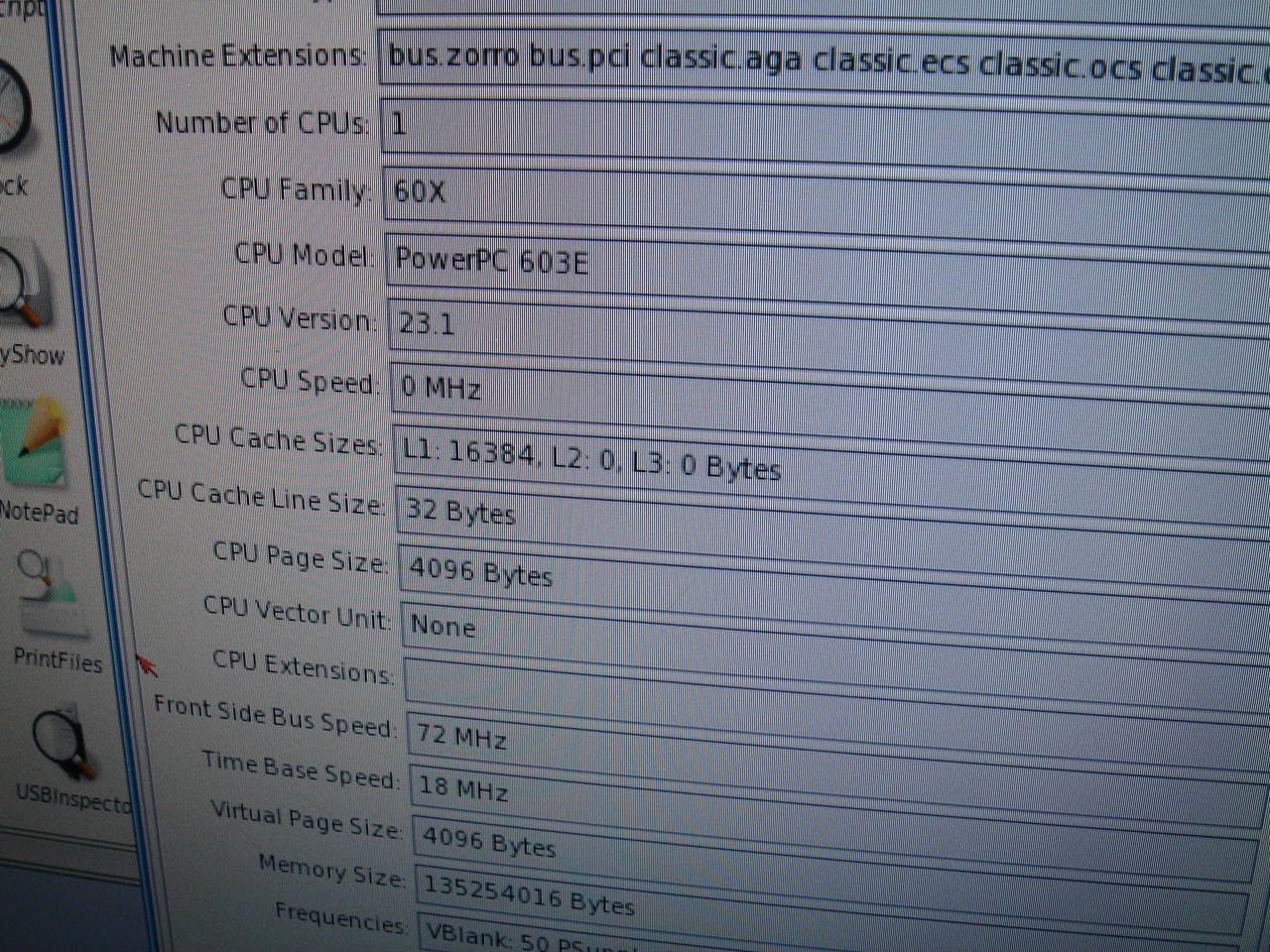

Marche impec. Ranger est dans les choux et ne détecte pas correctement la fréquence du CPU :

Pareil pour RageMem qui aurait bien besoin d'une mise à jour puisque la version du CPU n'est pas la bonne non plus il semblerait. 324 Mhz est égal à 553 Mips, sympathique comme tout :

Mais pas suffisant pour Cosmos... Allez, changeons encore une fois le coeff pour un x5 :

72 x 5 = 360 Mhz pour 615 Mips :

Cette upgrade est vraiment intéressante, et donne une nouvelle jeunesse à cette BlizzardPPC de 1997. Un bonus non négligeable aussi avec un 603e qui chauffe beaucoup moins que les versions @240. Après environ 15 minutes d'utilisation, cette nouvelle version du CPU par Freescale à 360 Mhz est tout juste tiède.

Maintenant, regardez la comparaison des benchs avec l'ancien 160 Mhz tournant à 175 :

  Cpu: 603e 7.513 @175 Mhz                        Cpu: 603e 7.4609 @360 Mhz
  Caches Sizes: L1: 16 KB                              Caches Sizes: L1: 16 KB
  Cache Line: 32                                               Cache Line: 32

Cpu                                                                 Cpu
  Max Mips: 299                                                Max Mips: 615                                 + 206 %

L1                                                                    L1
  Read32: 656 MB/Sec                                   Read32: 1353 MB/Sec                   + 206 %
  Read64: 1048 MB/Sec                                 Read64: 2163 MB/Sec                   + 206 %
  Write32: 578 MB/Sec                                    Write32: 1196 MB/Sec                    + 206 %
  Write64: 1040 MB/Sec                                  Write64: 2150 MB/Sec                    + 206 %

Ram                                                                 Ram
  Read32: 43 MB/Sec                                       Read32: 84 MB/Sec                     + 195 %
  Read64: 44 MB/Sec                                       Read64: 87 MB/Sec                     + 198 %
  Write32: 24 MB/Sec                                       Write32: 48 MB/Sec                      + 200 %
  Write64: 24 MB/Sec                                       Write32: 48 MB/Sec                      + 200 %
  Write: 48 MB/Sec                                            Write: 96 MB/Sec                           + 200 %

Video Bus                                                        Video Bus
  Read: 4 MB/Sec                                              Read: 6 MB/Sec                           + 150 %
  Write: 14 MB/Sec                                            Write: 21 MB/Sec                          + 150 %


Tout est bien plus rapide sous OS4 maintenant. Allons tester quelques jeux et démos PPC !!


jeudi 1 décembre 2011

BlizzardPPC 603e@360 (I)

Le grand jour est enfin arrivé pour ma BlizzardPPC qui va se débarraser de son vieux et lent 603e@160 !

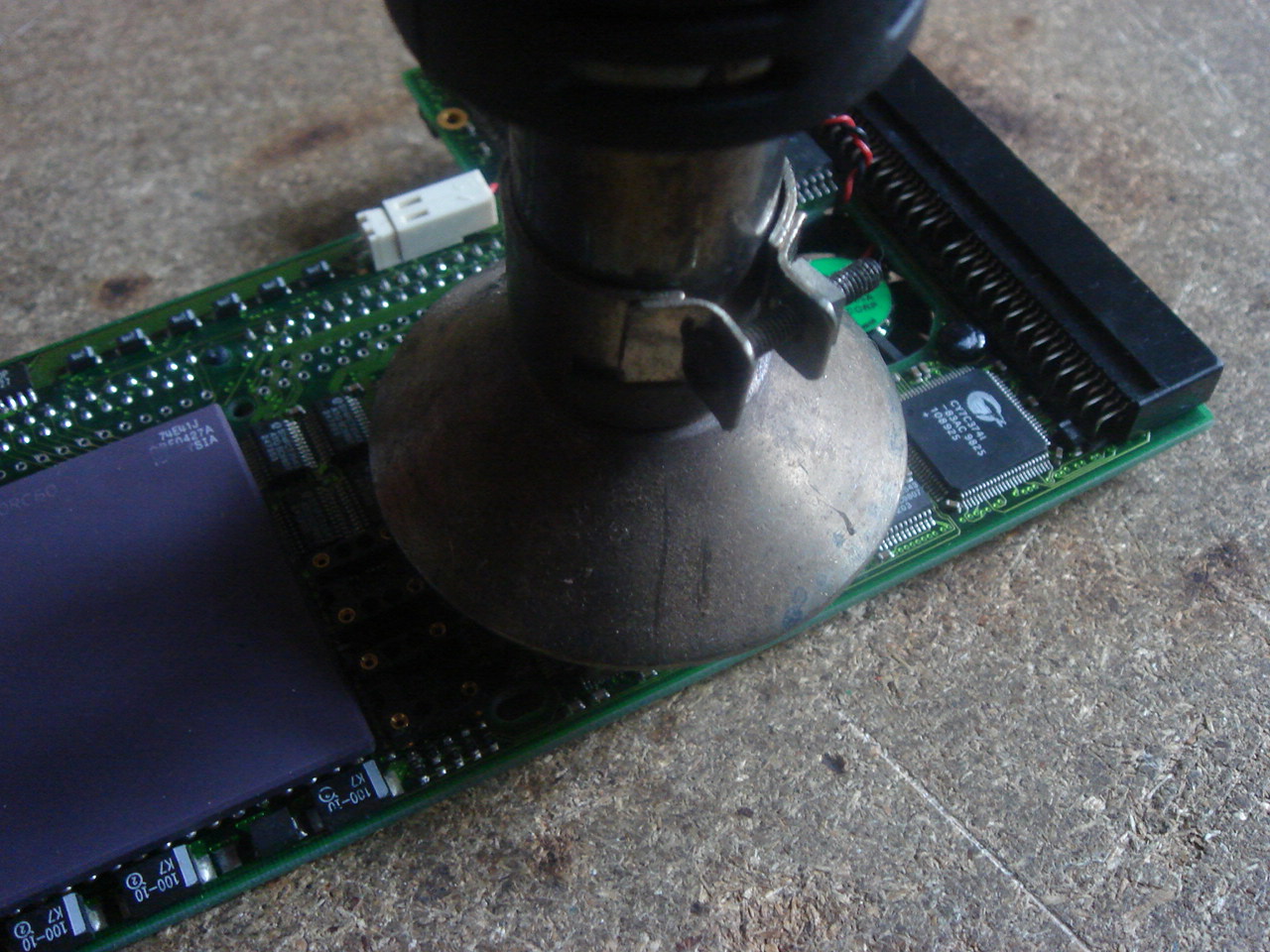

Allez, zou !

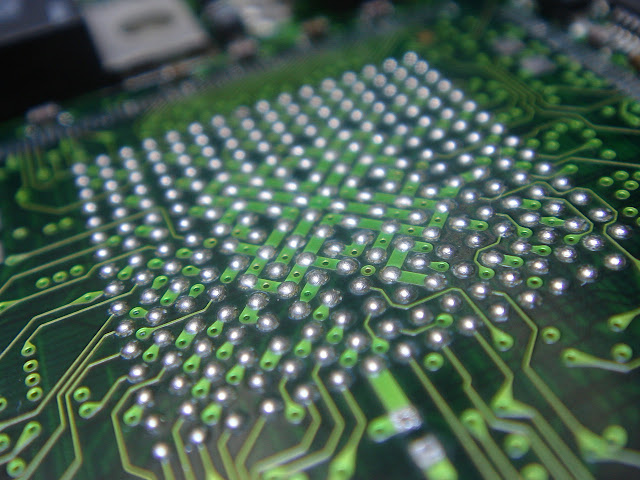

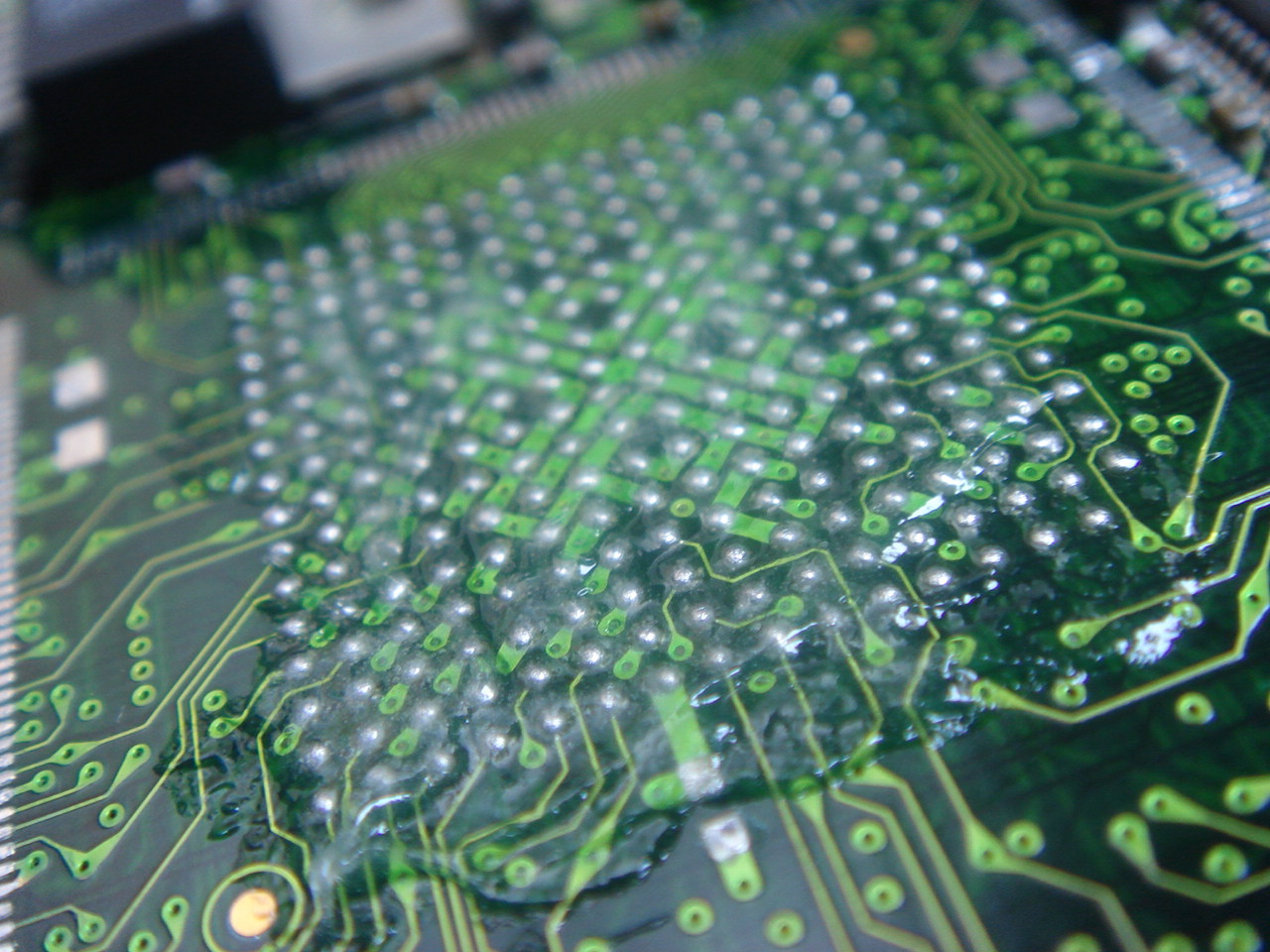

Là aussi, comme sur la MK3, l'emplacement vacant est pré-billé :

Un peu de pâte spéciale :

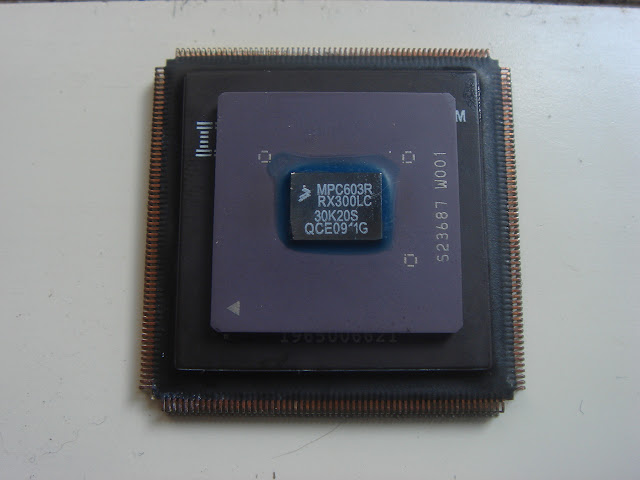

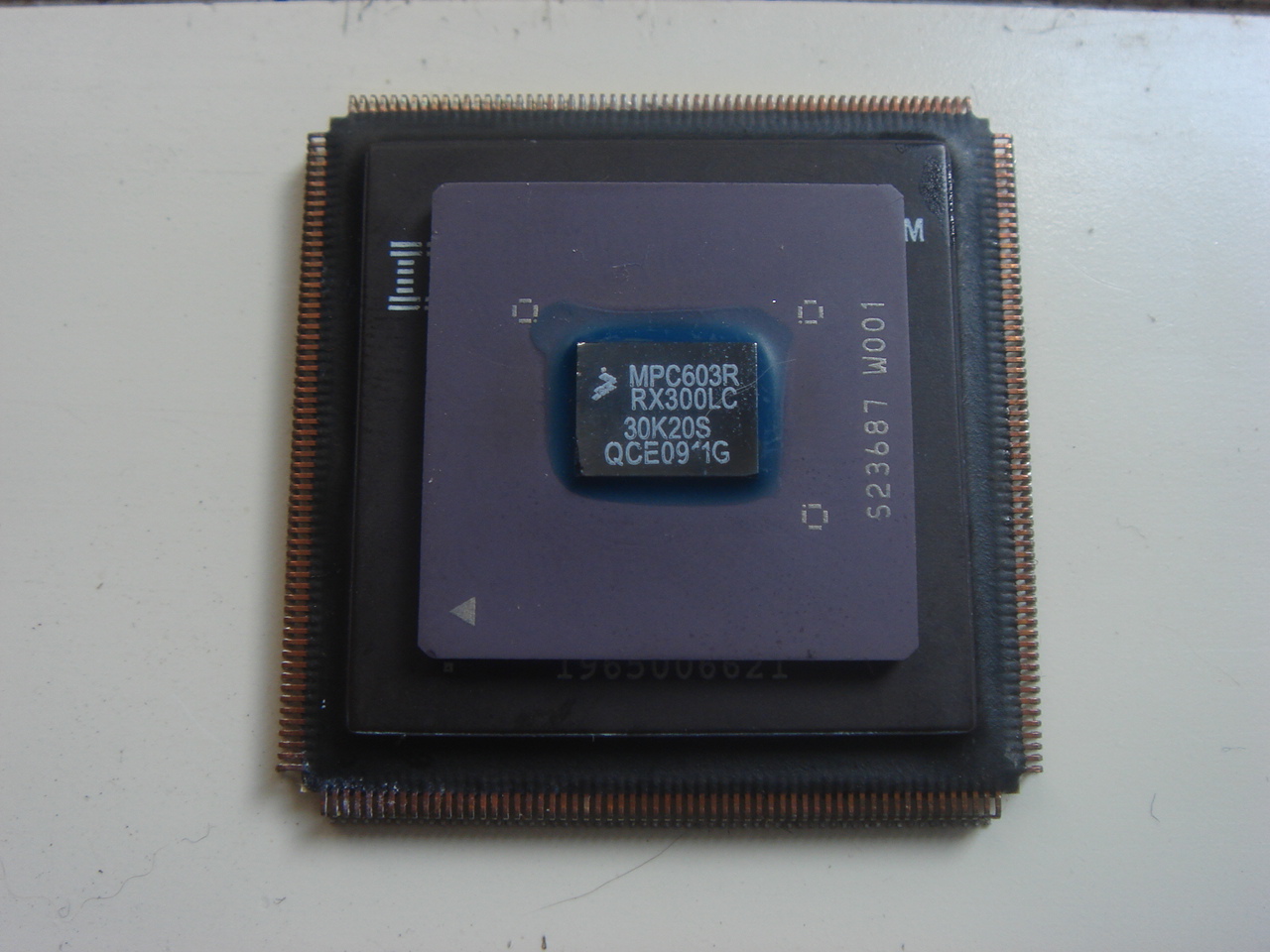

Bien positionner le nouveau 603e :

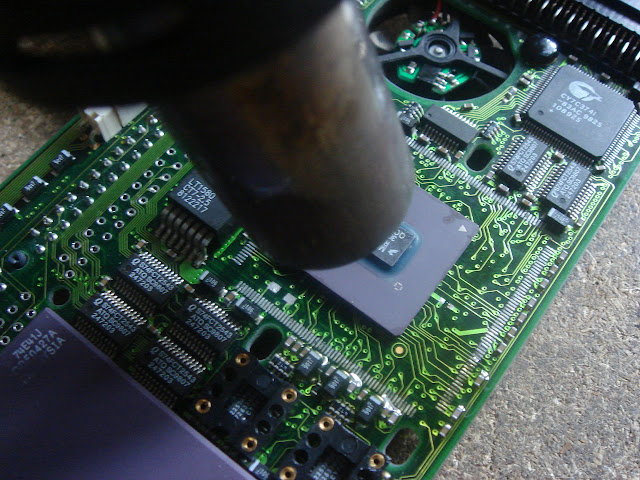

Chauffons à 400° pendant une minute environ :

Oups, il y avait un peu trop de pâte...

De l'acétone, et byebye !

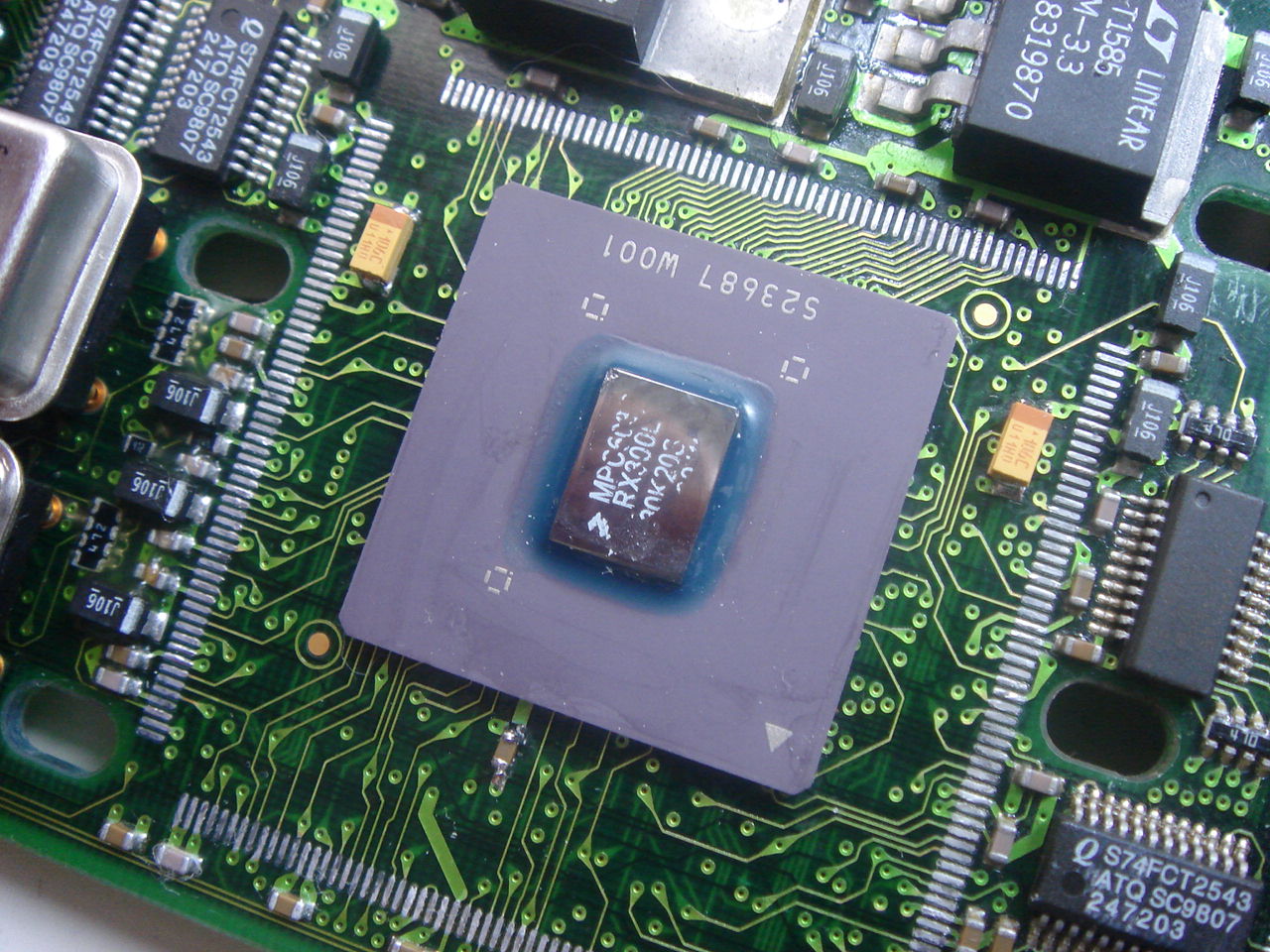

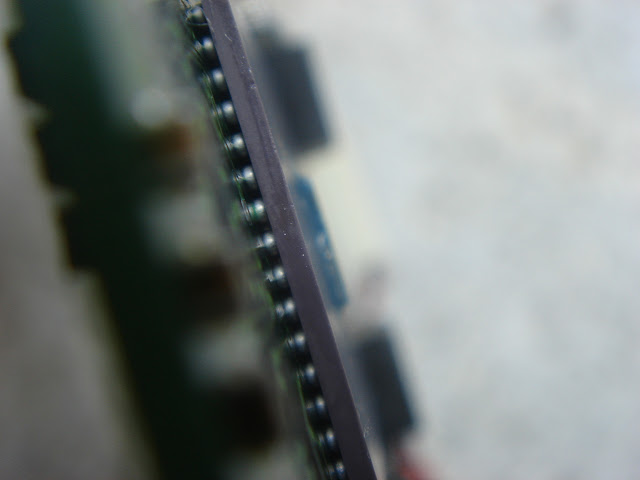

Tout à l'air bon :

Il y avait aussi trois condensateurs à rajouter (deux 10uF et un 100nF) :

Bonne nouvelle, la carte démarre en 68k. Reflashage du bios :

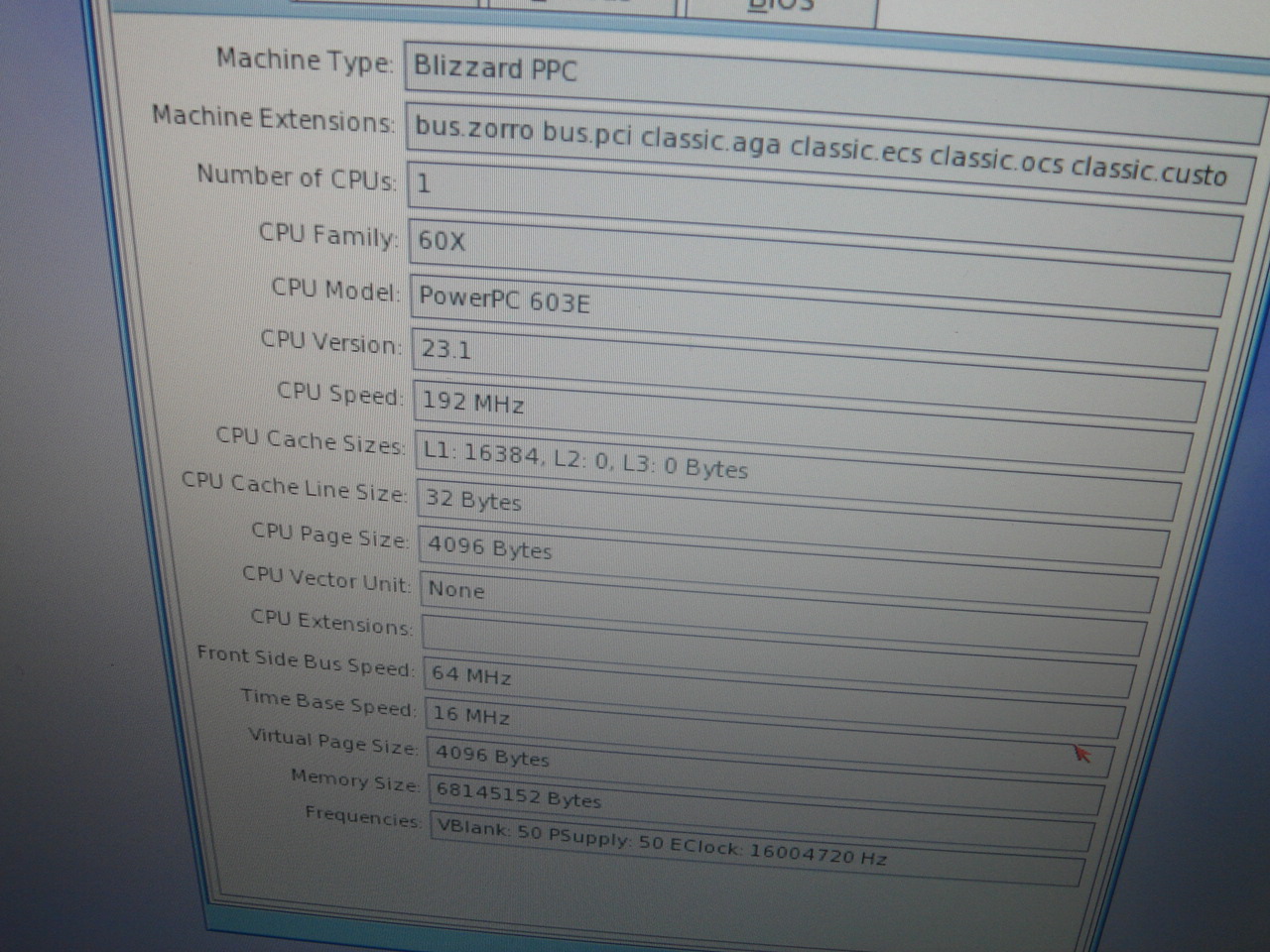

Hourrrrraaaaa !!! Ca marche avec OS 4 !!

Le changement de CPU s'est très bien déroulé : va falloir changer le quartz par un plus costaud maintenant !
