dimanche 29 mai 2011

Subway mod (II)

Une nouvelle extension mémoire A604 pour Amiga 600 est en préparation dans les locaux d'Individual Computer :

Il peut être intéressant de garder la compatibilité avec cette nouvelle carte astucieuse !

Redessoudons alors le connecteur...

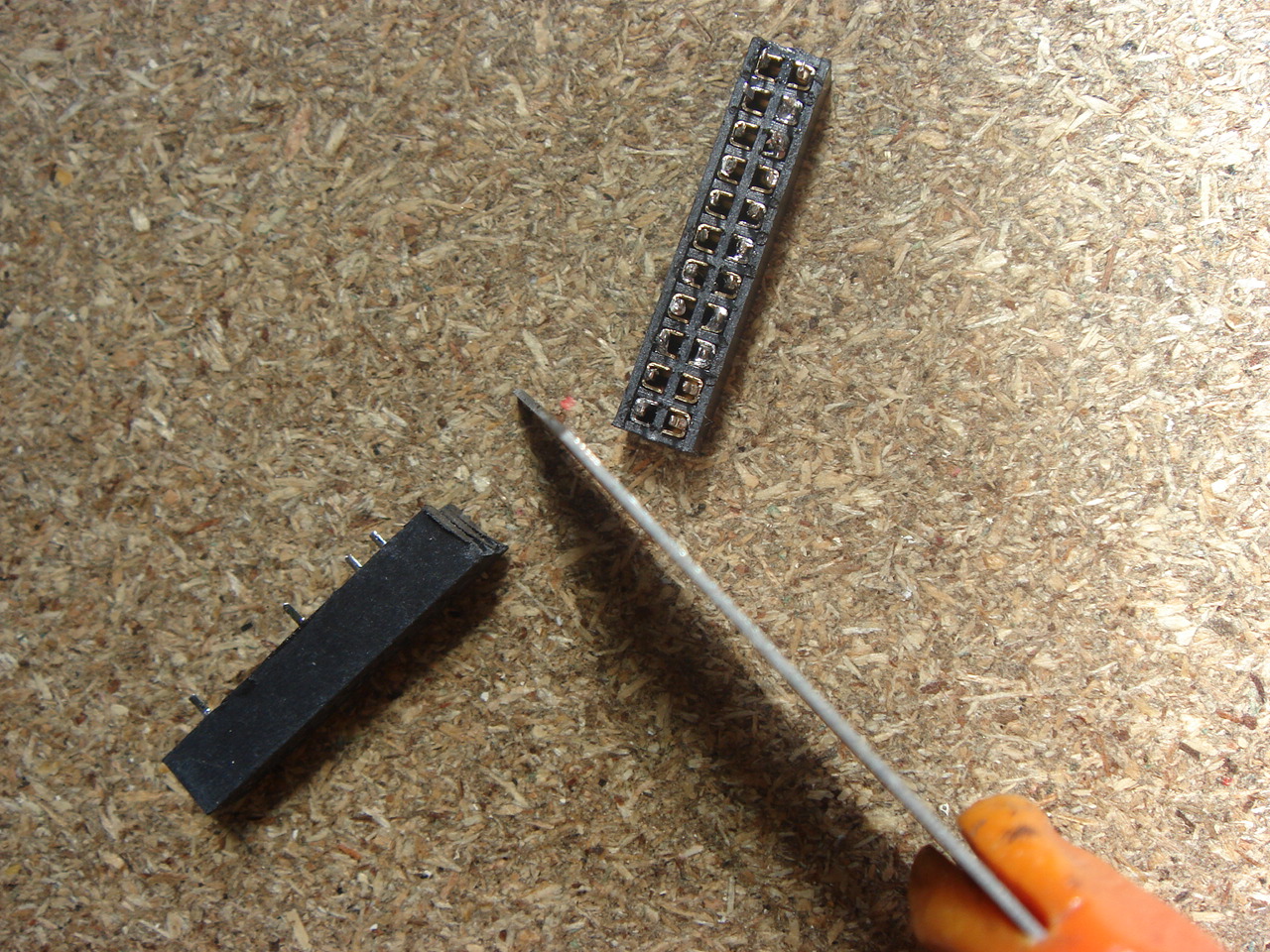

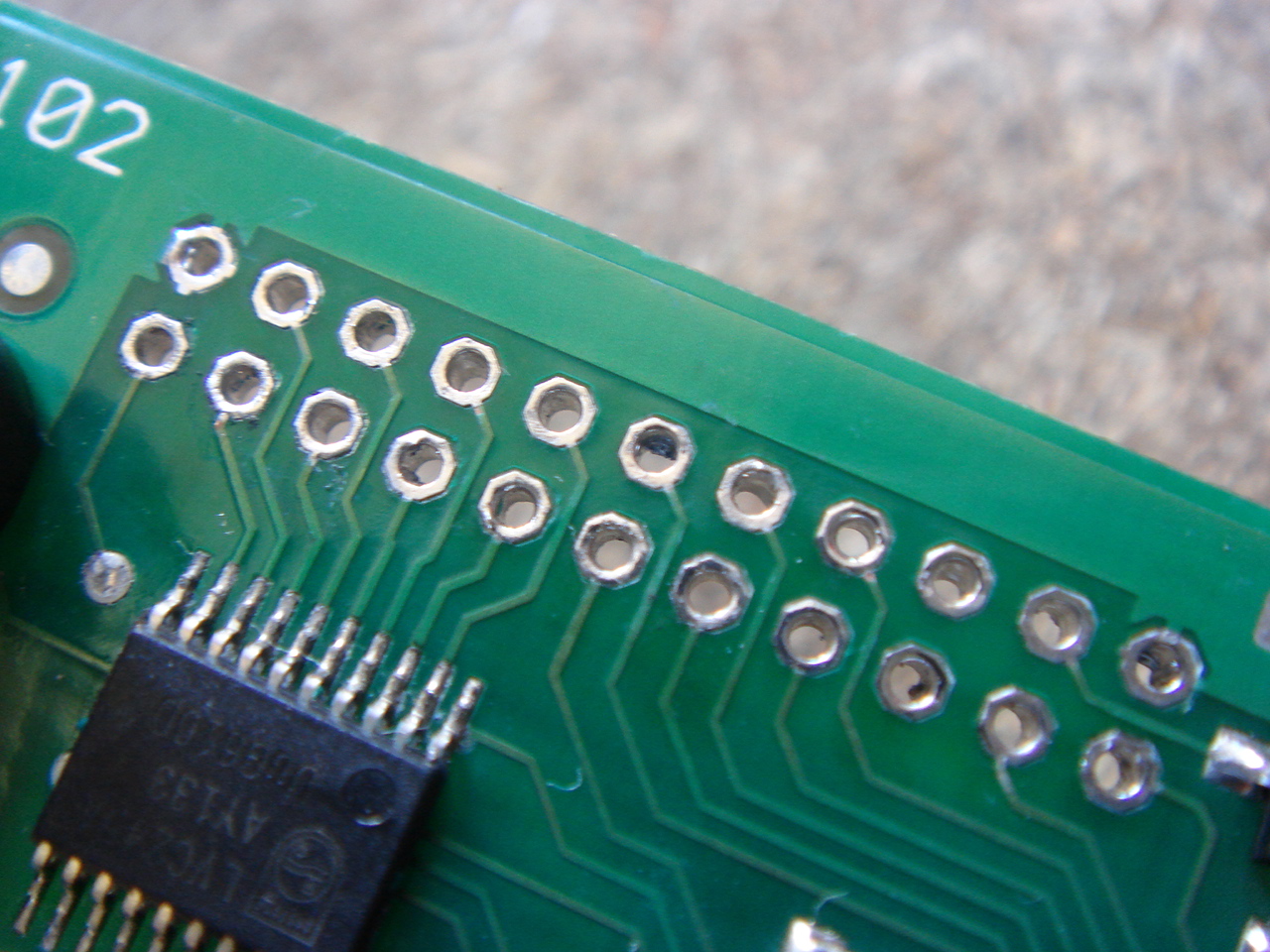

... et raccourcissons les pinoches d'1 mm :

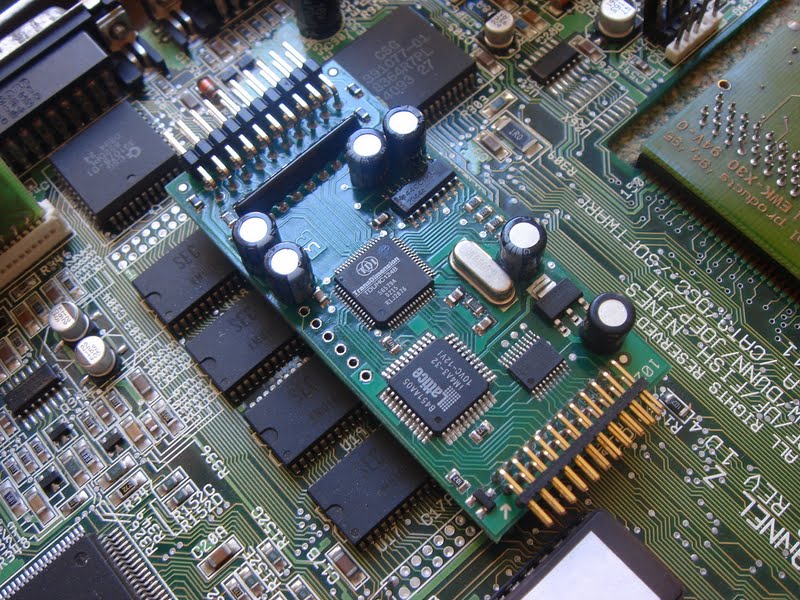

Voilà comme ceci il est possible de ressouder le connecteur d'origine avec celui que nous avions rajouté :

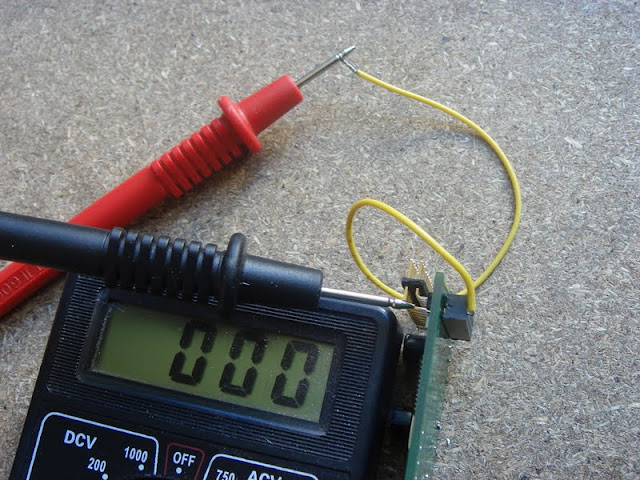

Il faut ensuite bien faire couler la soudure dans les trous de façon à ce que le connecteur du dessous soit bien relié. La soudure étant parfois capricieuse, il est nécessaire de vérifier toutes les connections une à une comme ceci :

Tout est bien qui fini bien !


Subway mod (I)

Sympathique cette Subway.

C'est une interface qui permet d'avoir des ports USB pour ceux qui débarquent. Elle se branche sur un port près des Rams :

Une nappe est utilisée puisqu'elle est nécessaire pour des extensions A600. Or ici, cette Subway est destinée à être utilisée sur un 1200.

Otons déjà pour commencer le cache plastique quelque peu disgracieux :

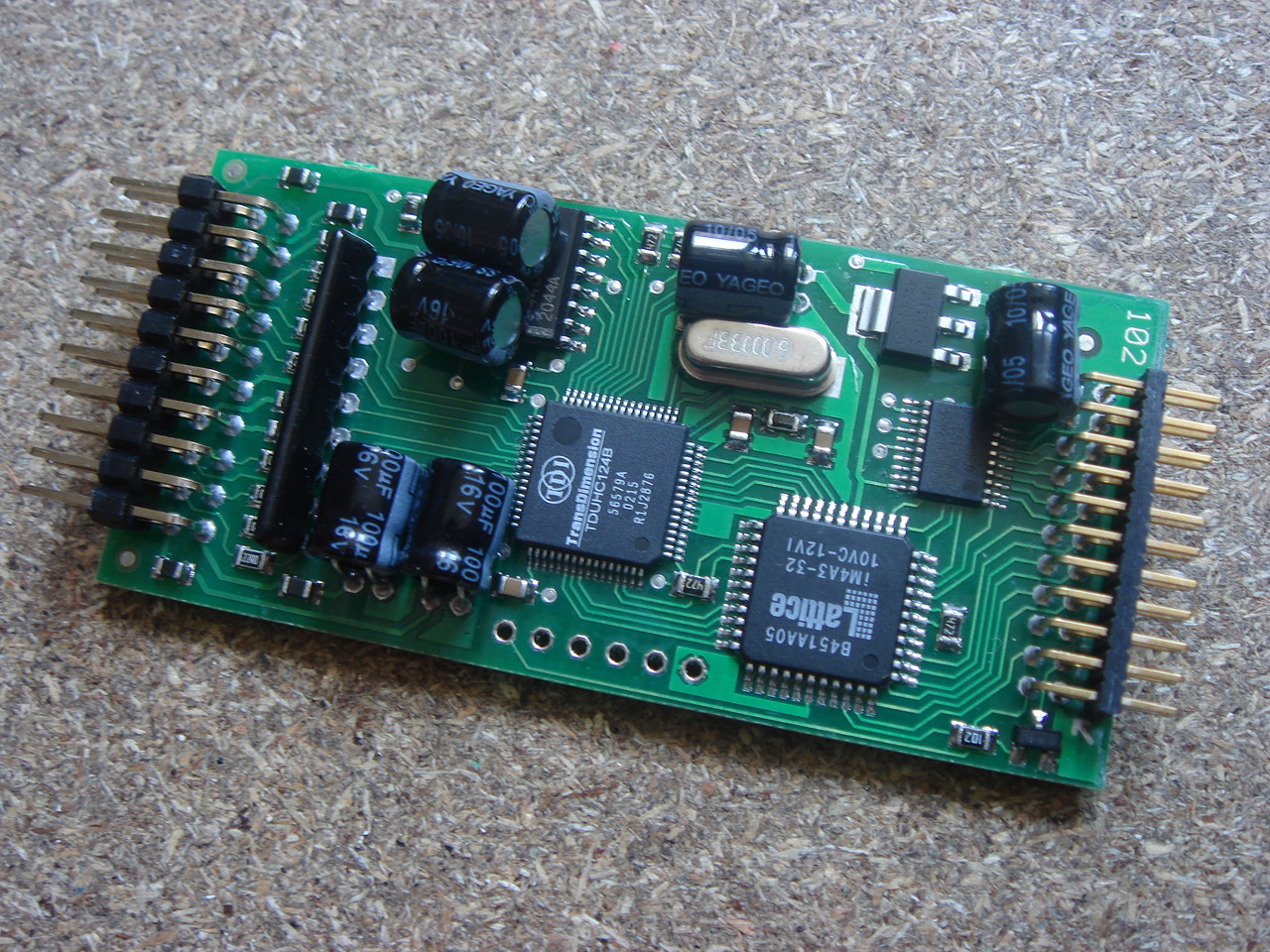

Oh, ce qu'elle est belle toute nue !!!

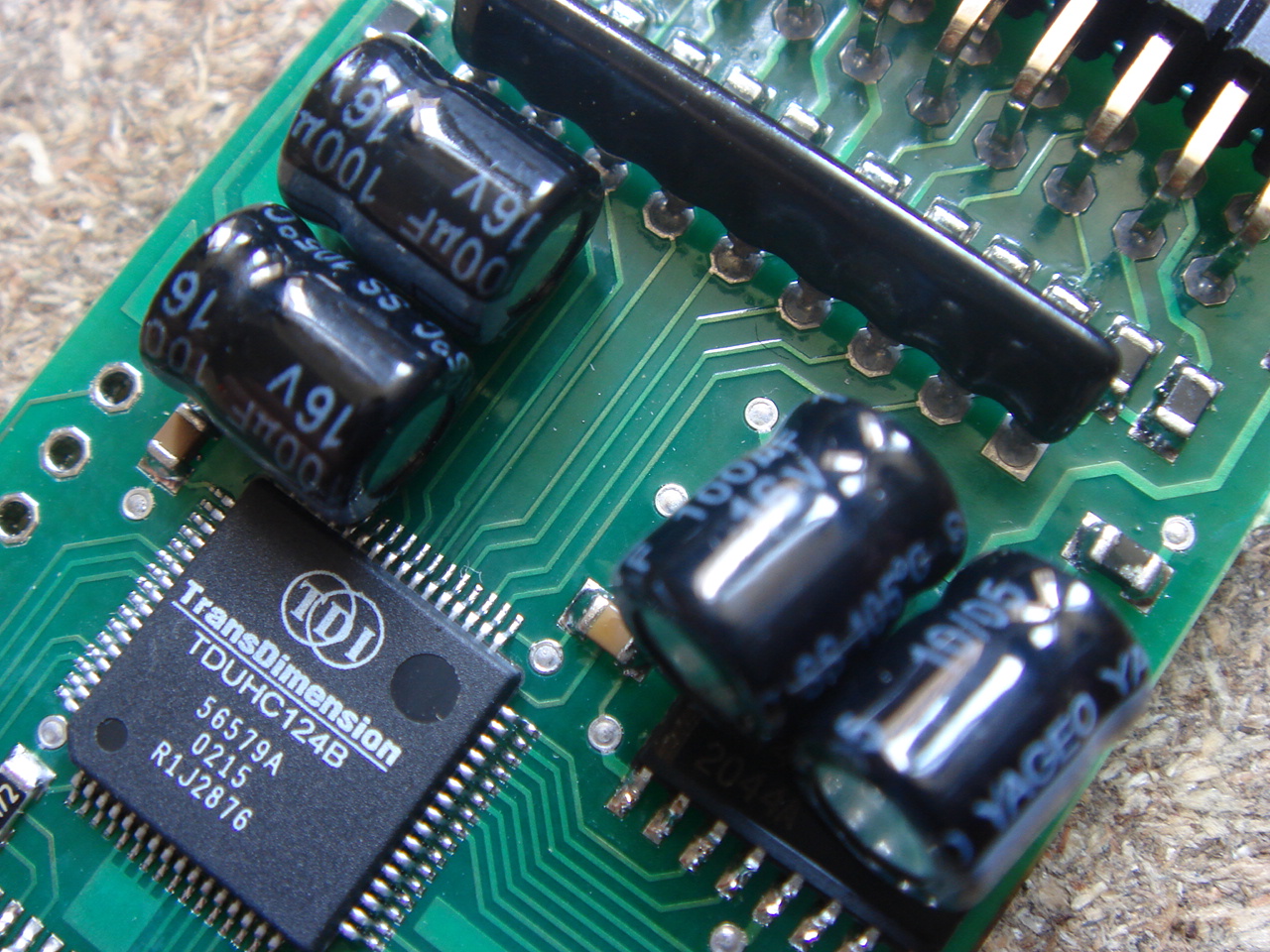

Les condos sont pliés sur le côté. Inesthétique ! Il suffit de les dessouder et de les réinstaller bien debout :

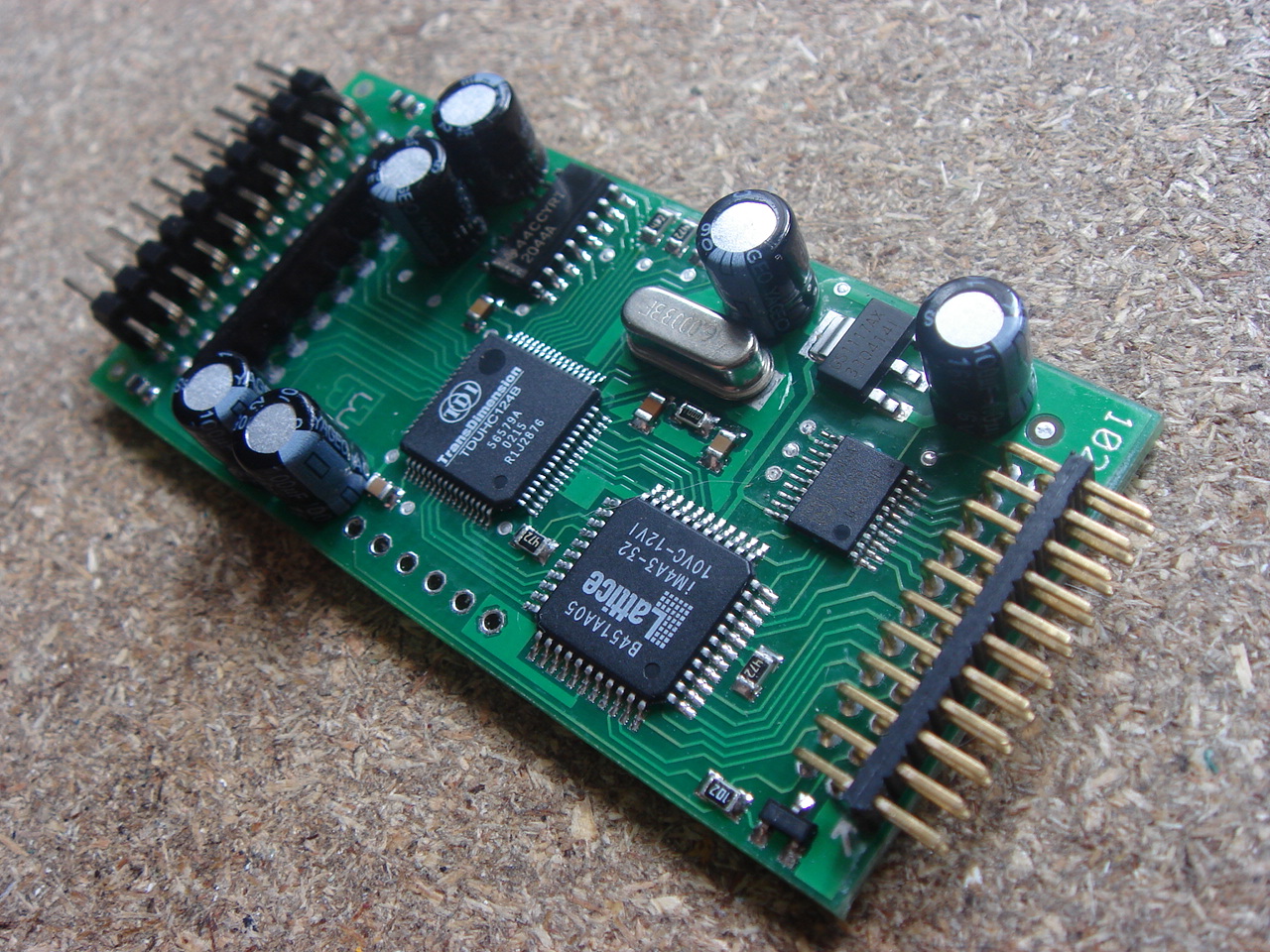

Voilà, c'est quand même bien mieux comme cela maintenant :

Dessoudons ensuite le connecteur :

Il y avait justement ici un adaptateur qui ne fonctionne pas. Je ne sais pas ce qu'il a celui-ci :

Profitons-en pour récupérer le connecteur qui va nous être très utile :

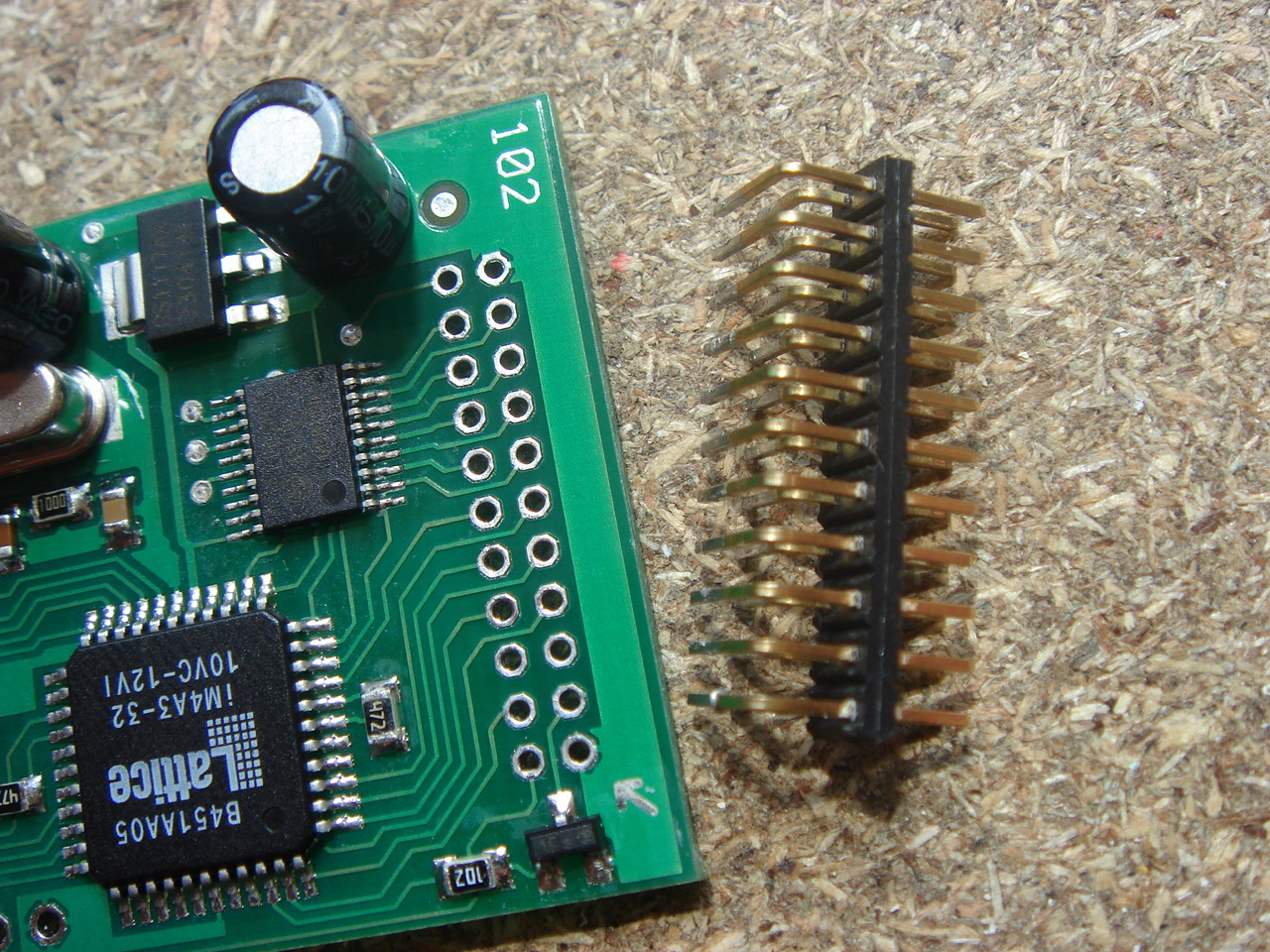

Il est trop grand :

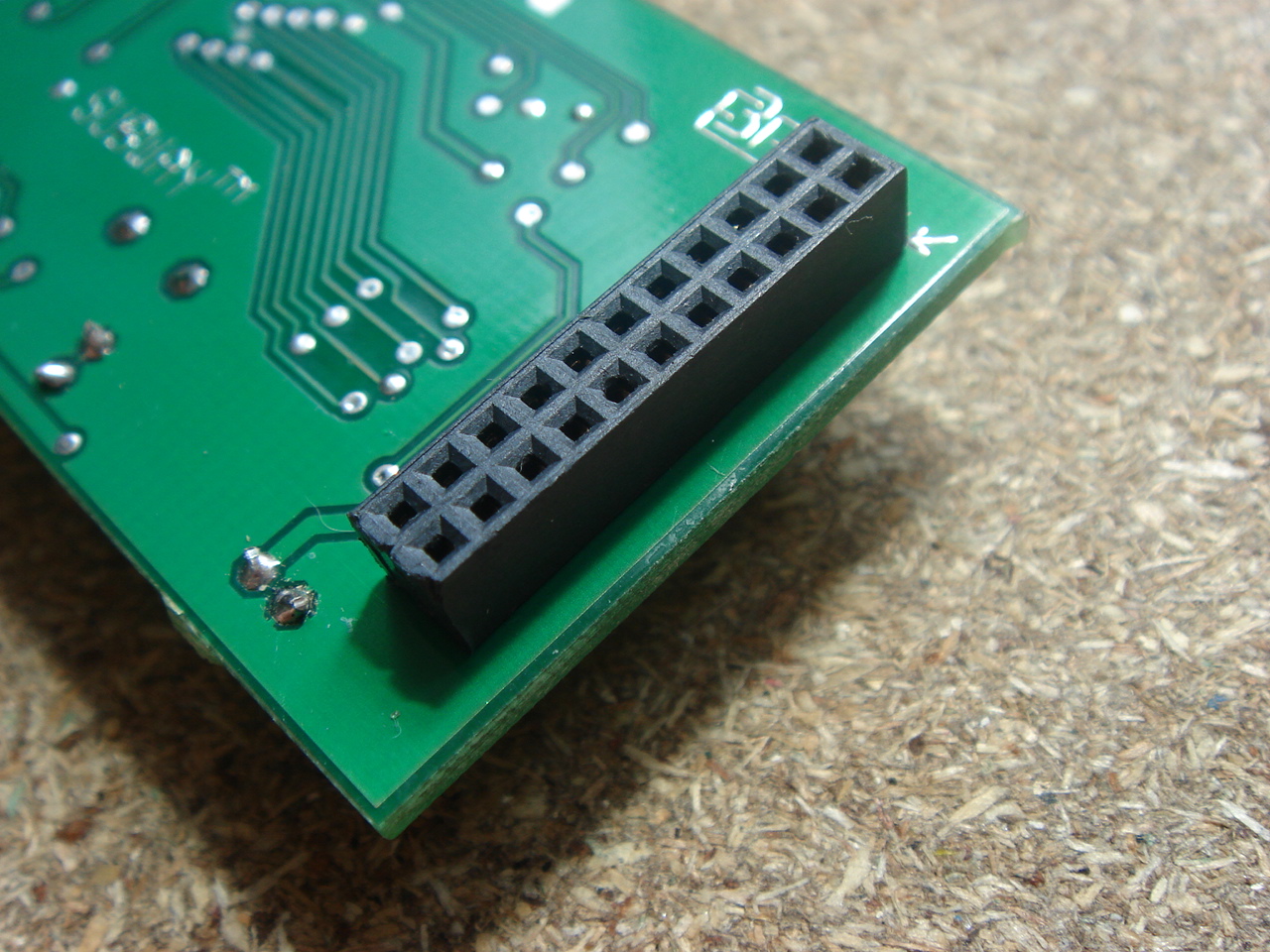

Voilà ressoudé à la Subway :

C'qu'est elle mignonne comme ça :

Essayons enfin la fameuse pile Anaiis de l'excellent Gilloo !!


samedi 28 mai 2011

Picasso 4 réparée

Voici une excellente Picasso IV qui ne fonctionne plus :

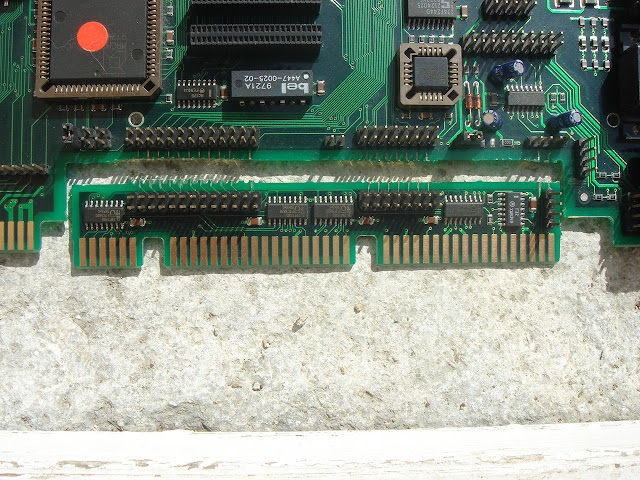

La personne a ôté le module SD/FF croyant que c'était lui qui était HS :

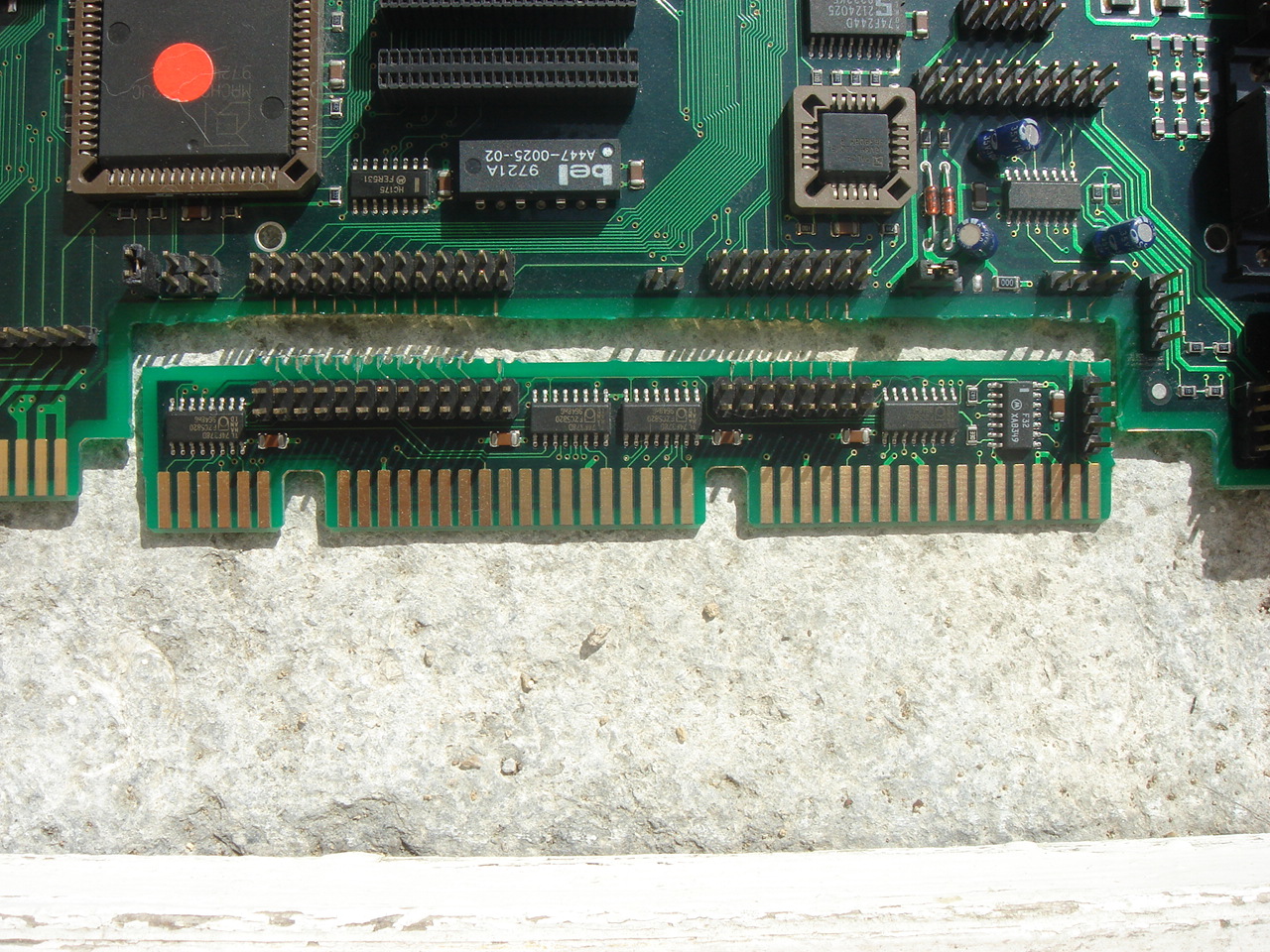

Mais non, même sans, la carte graphique ne marche pas correctement, regardez :

Toutes les soudures de tous les composants ont été ressoudé, mais toujours le même résultat. Il y a donc de fortes chances que ce soit un (ou plusieurs) composant qui a grillé ! Peut-être le Cirrus Logic ou alors un module Ram :

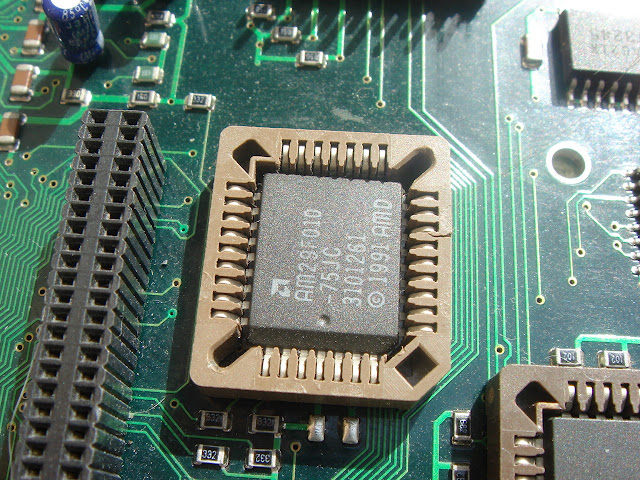

Notez qu'il arrive que l'eeprom se déprogramme d'elle-même. Du déjà vu deux fois sur d'autres P4. Il vaut donc mieux commencer par la reprogrammer. Ici, une neuve a même été achetée, mais en vain, la carte affiche toujours les glitchs à l'écran !

Nous allons donc changer les Rams. Dessoudage à l'air chaud :

Il aurait été possible de les changer une à une, mais il faut dans ce cas tester à chaque fois et je n'avais pas le courage aujourd'hui...

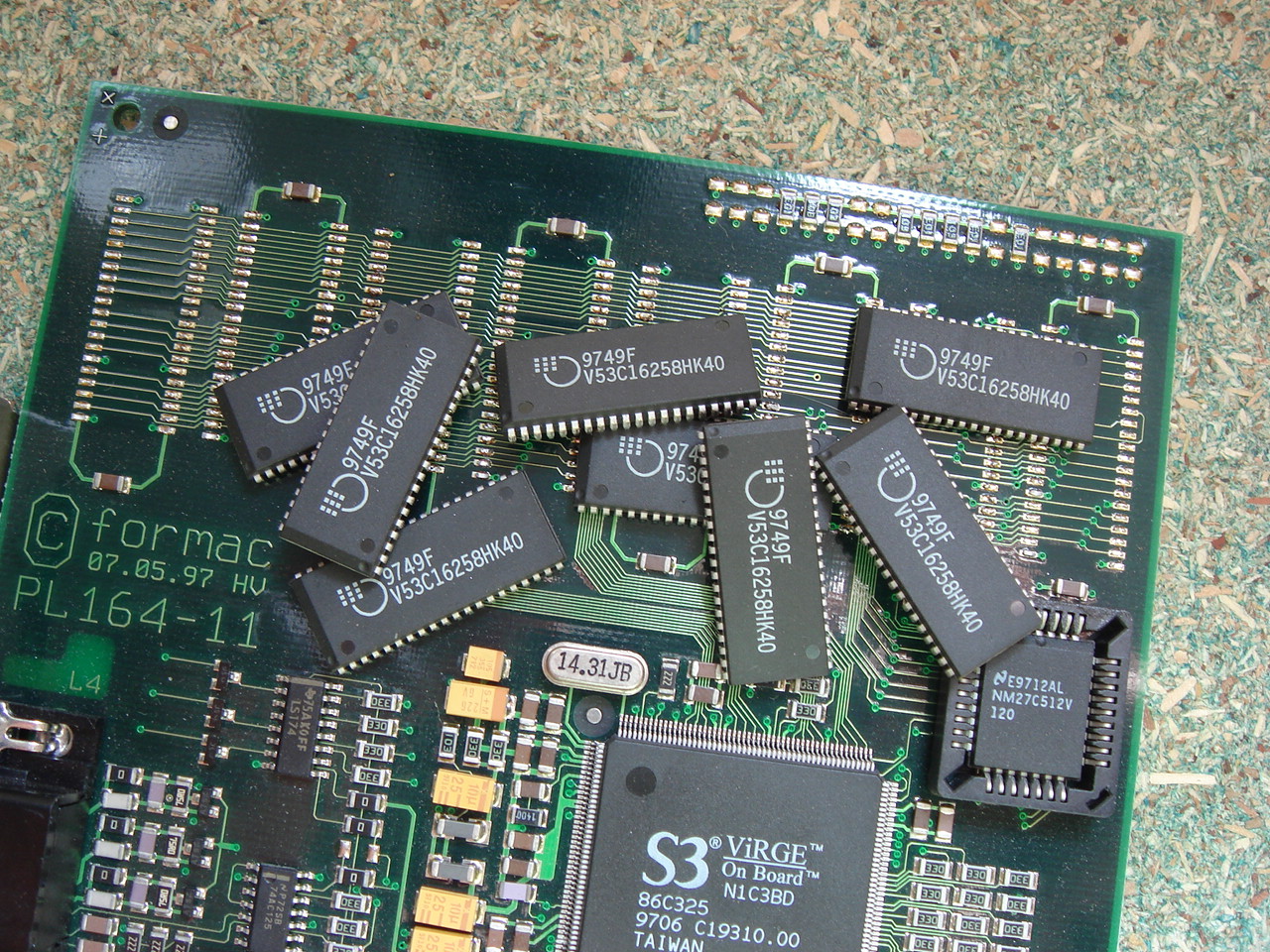

Une carte PCI a été trouvée : elle fonctionne sans problème, donc ses Rams marchent :

Gros bol, c'est le même fabricant que celles d'origines...

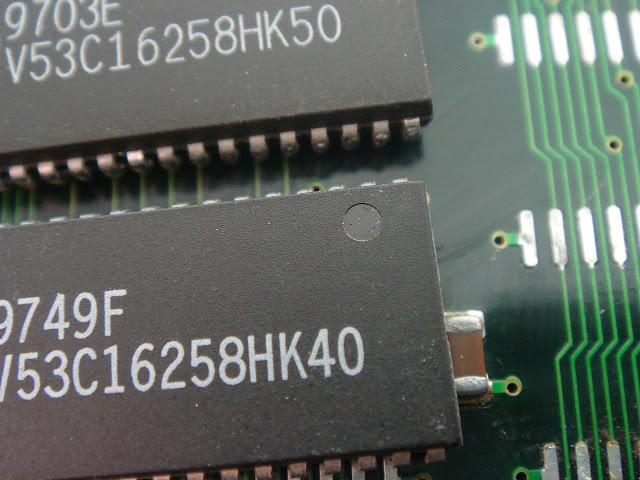

... sauf que les nouvelles sont plus rapides à 40 ns :

Suffit de les ressouder une à une :

Hourra, elle remarche impec :

C'était donc une Ram (ou plusieurs qui sait...) qui avait lâchée !

Va falloir resolidariser le module SD/FF maintenant !


jeudi 26 mai 2011

Câble ParNET

Voilà un câble bien sympa pour les personnes qui possèdent deux Amiga Classic.

Cette bidouille n'est plus toute jeune, et n'était pas très utile à l'époque puisque peu d'utilisateurs avaient plusieurs Amiga chez eux. Les temps ont changé aujourd'hui, et un bon nombre d'Amigafans souhaite relier leurs Classic entre eux.

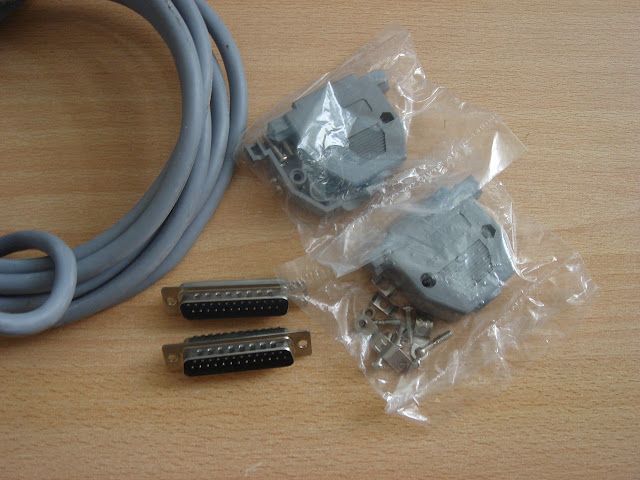

Ce montage utilise le port parallèle de chaque ordinateur. Il est très simple à réaliser comme vous pouvez le constater sur les images qui suivent et ne coûte qu'environ 10 euros :

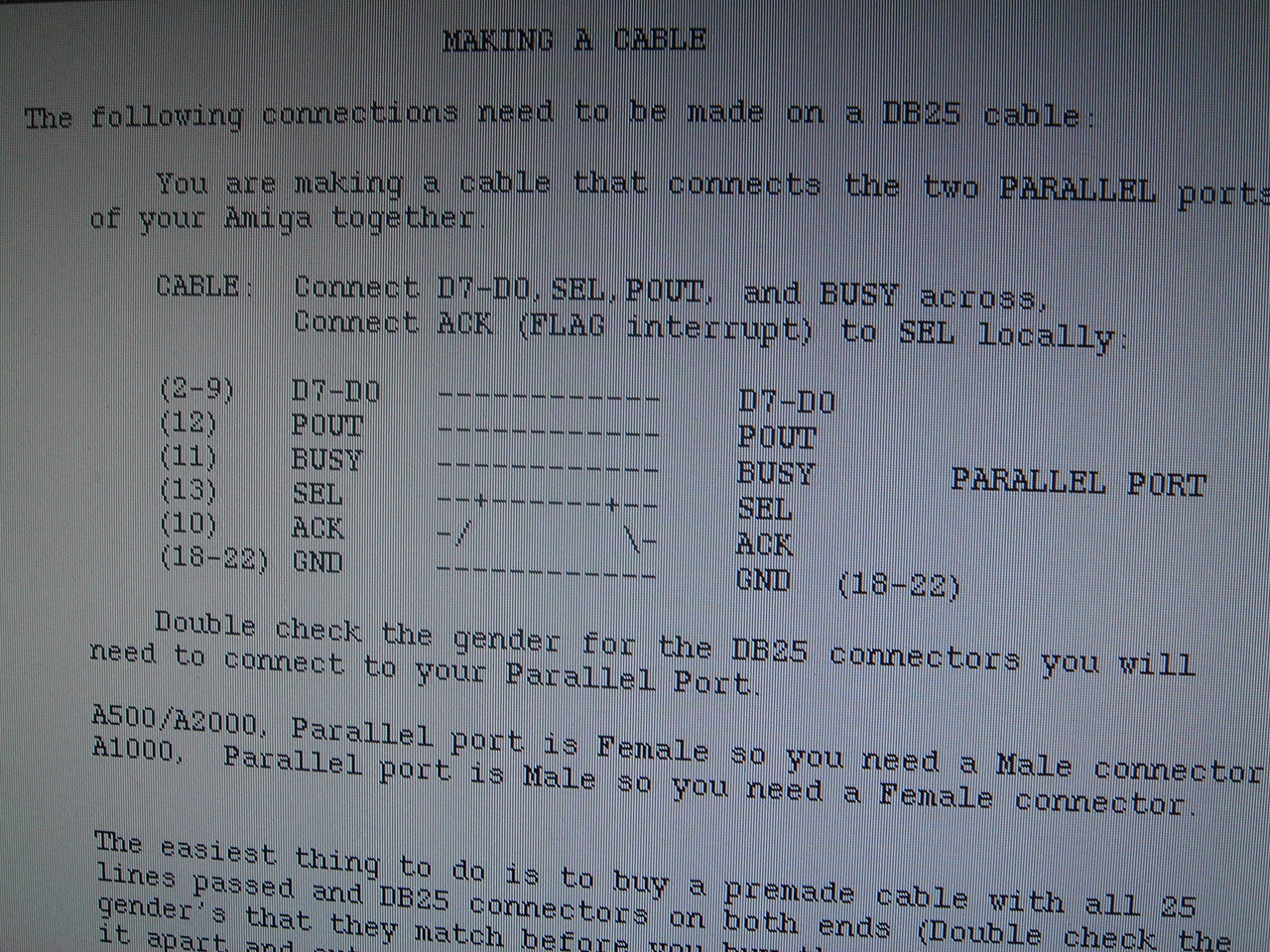

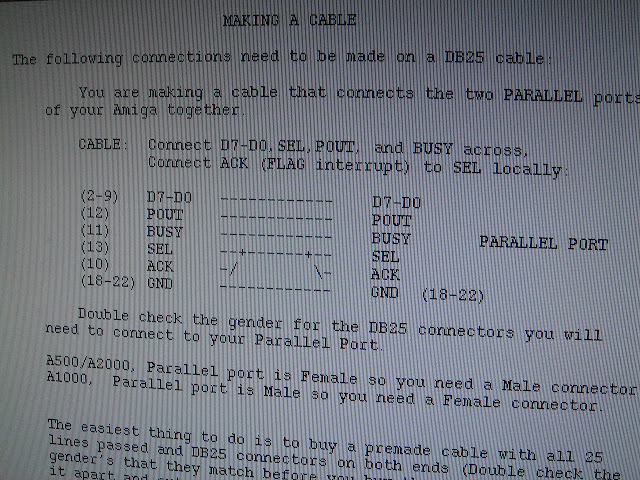

Voici le schéma :

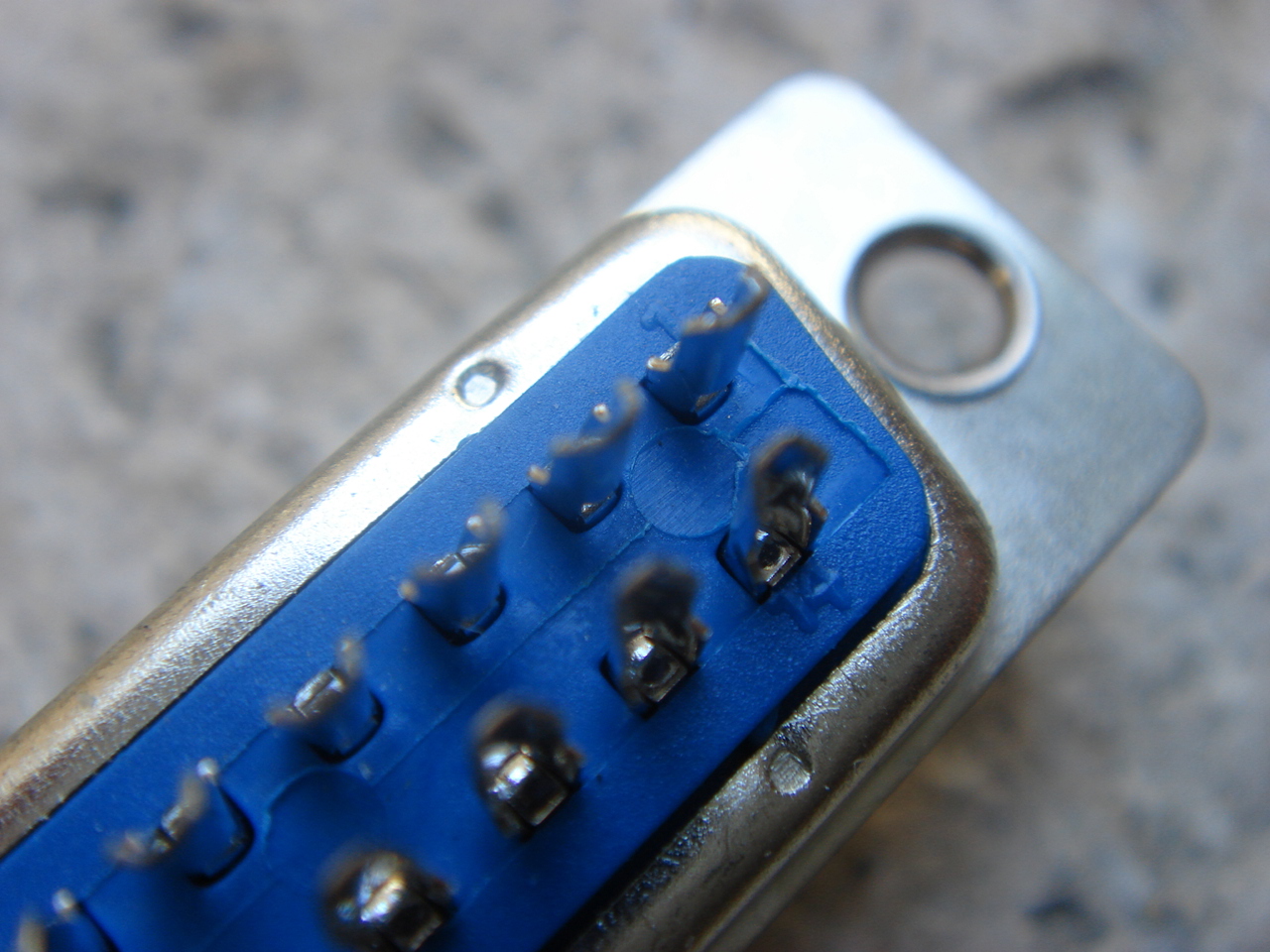

Il suffit de relier tous les câbles entre eux comme indiqué. Le numéro des pins est bien précisé sur le plastique des connecteurs DB25 :

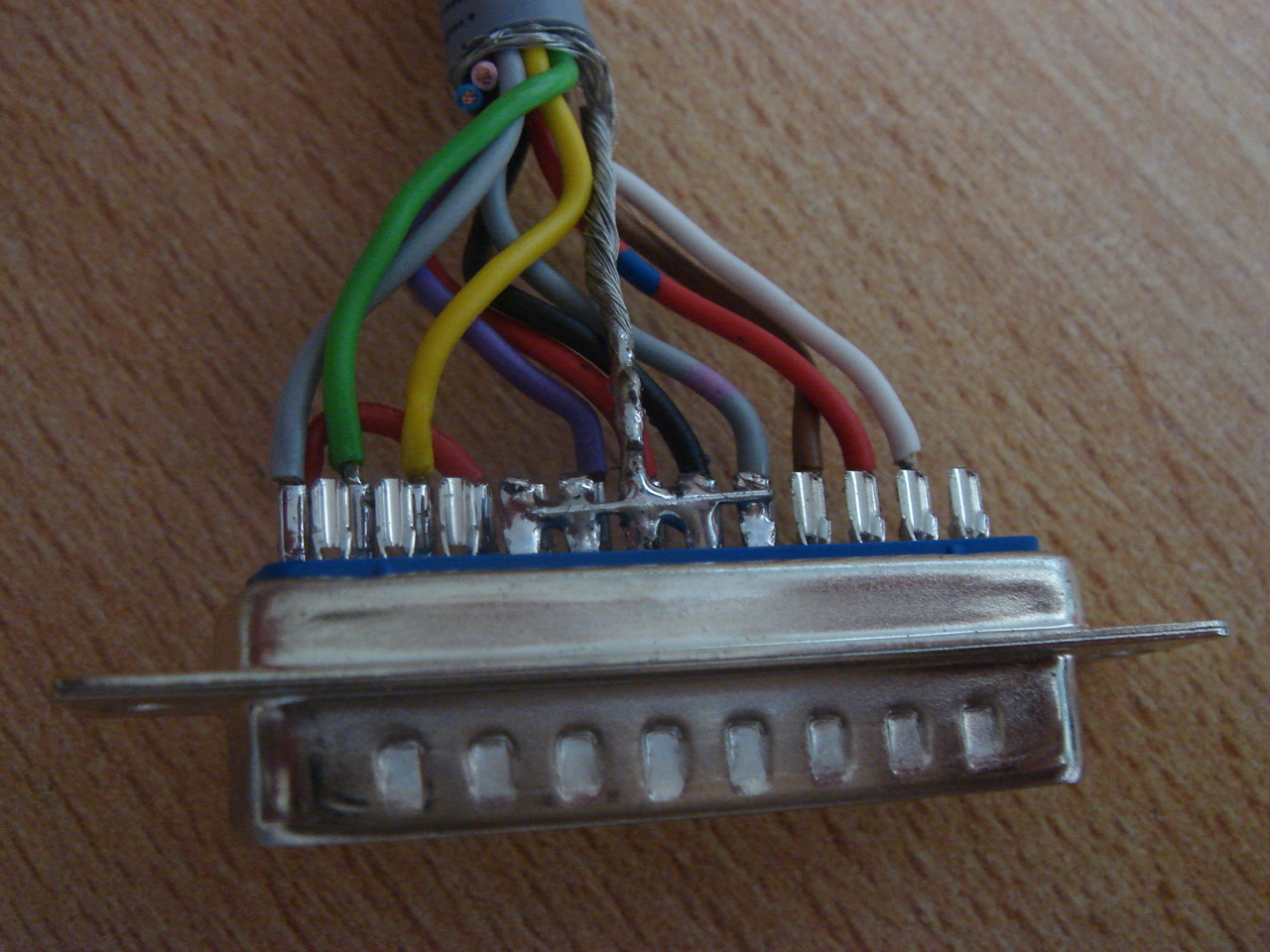

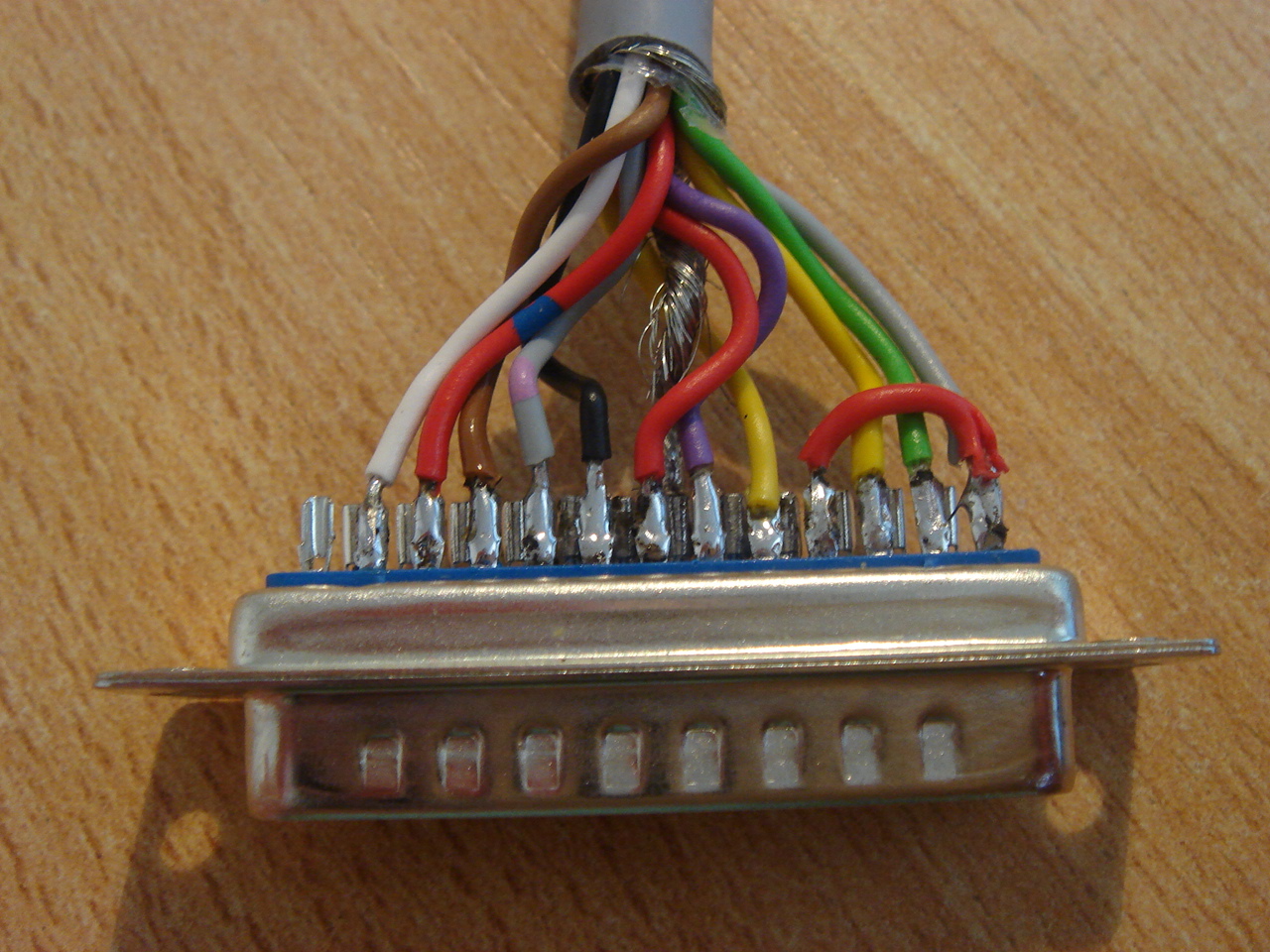

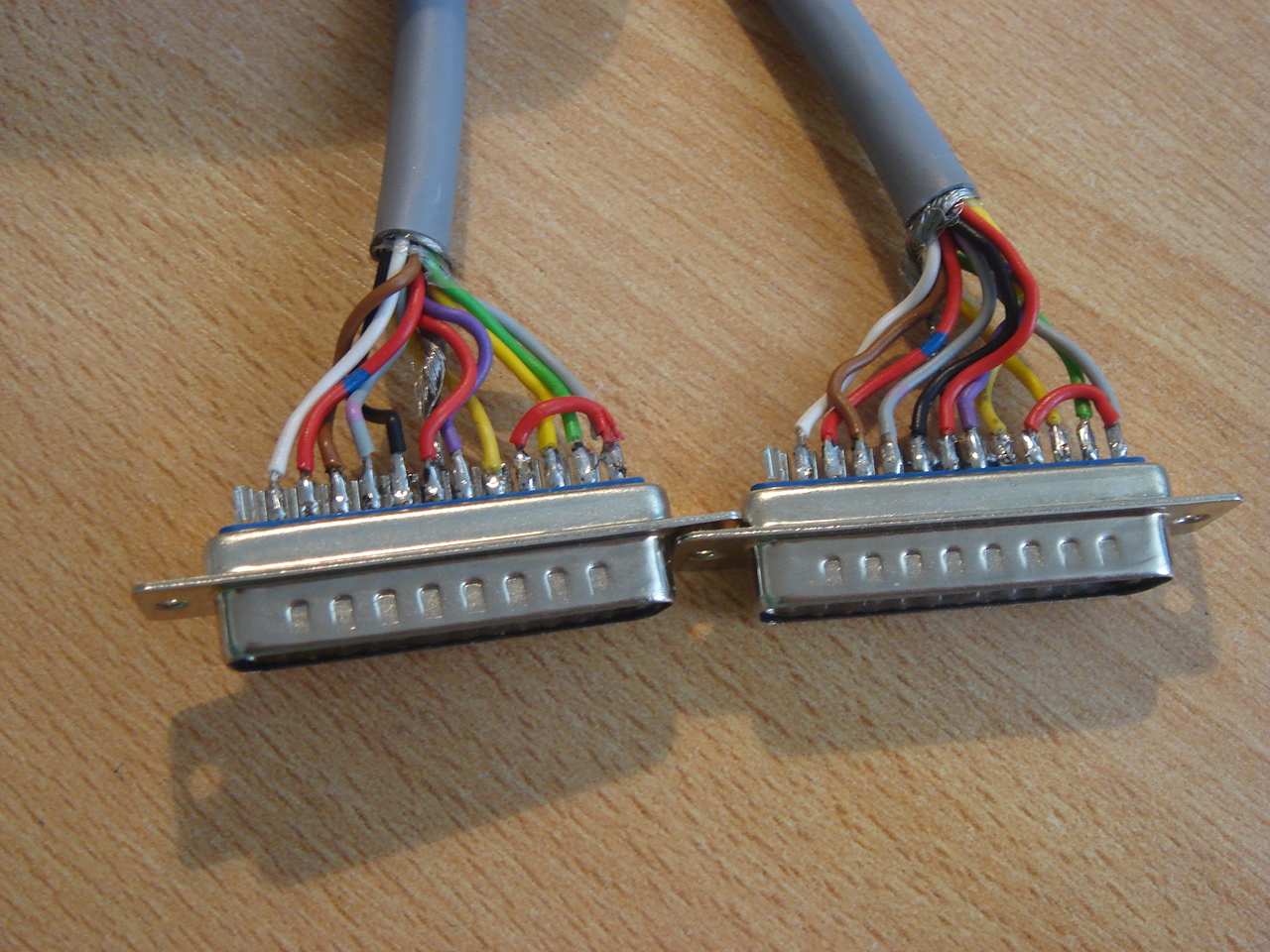

Voilà le résultat d'un côté :

Et de l'autre :

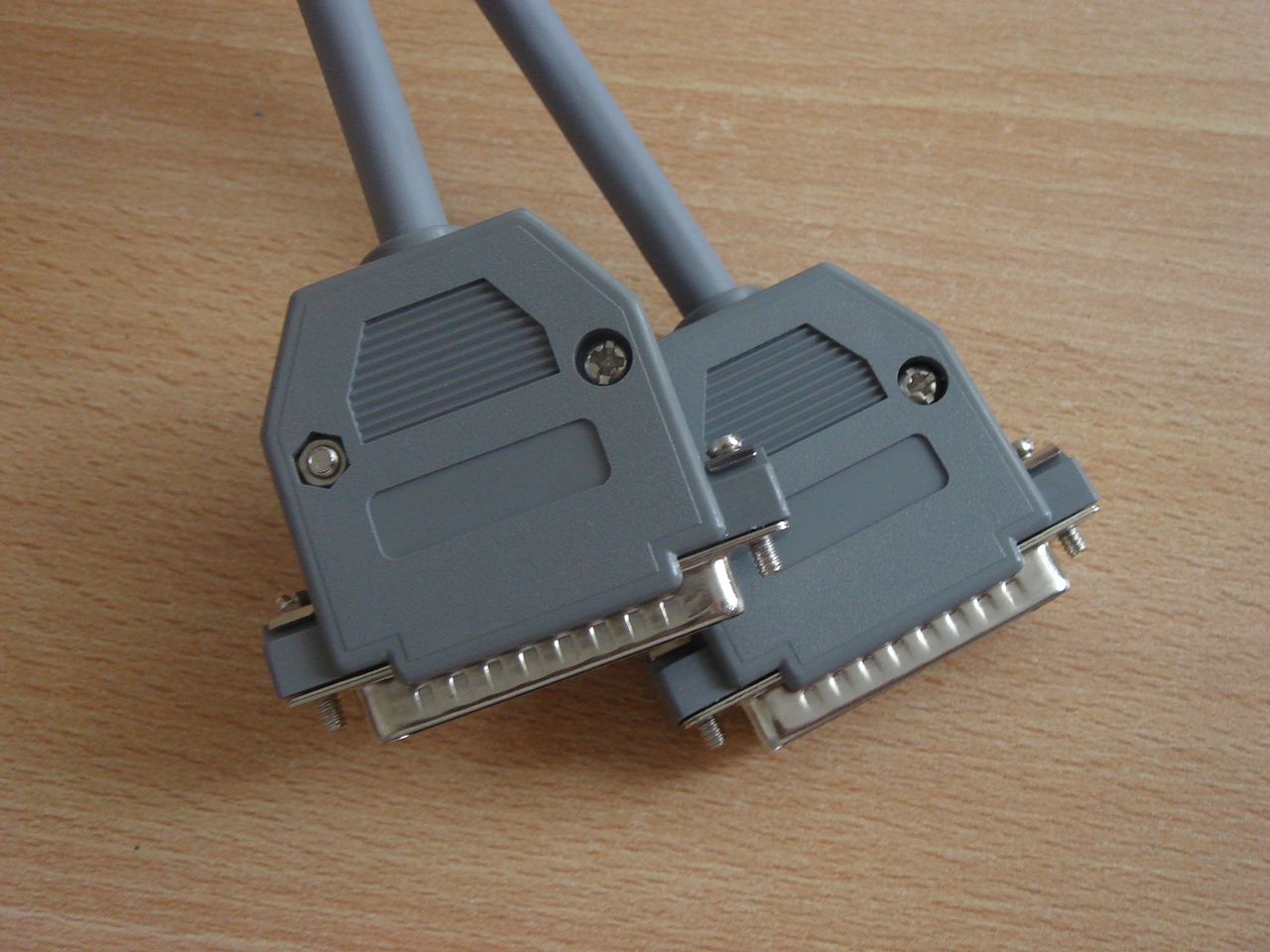

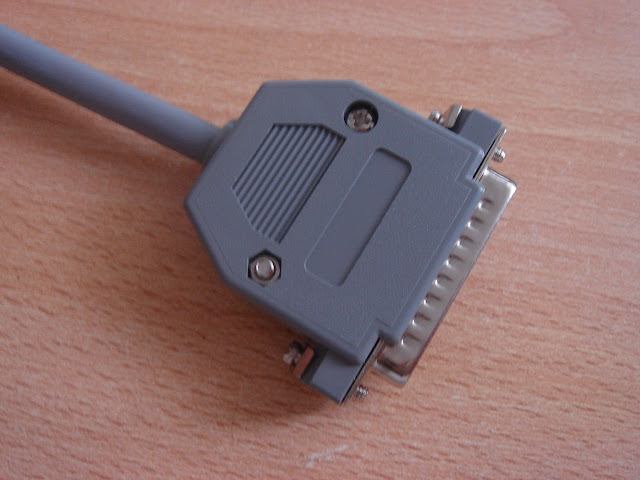

Il faut ensuite installer les capots :

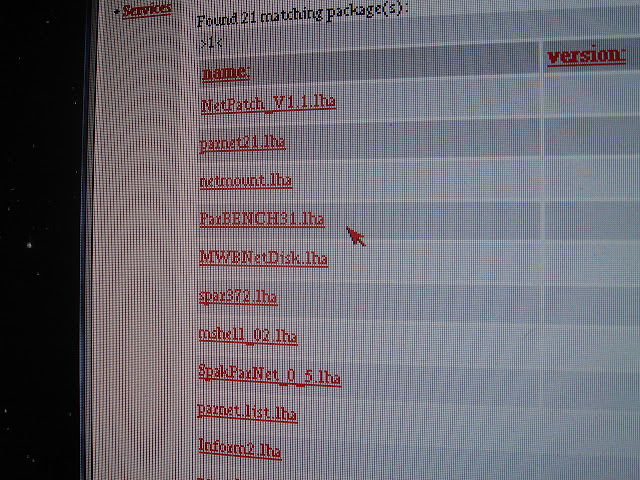

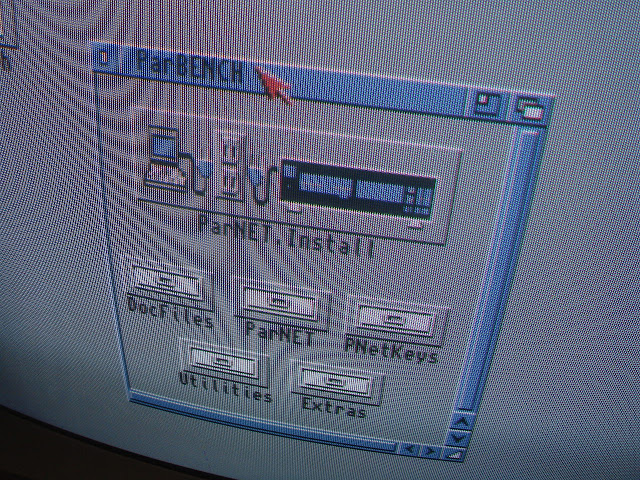

Le câble est prêt maintenant. Il faut installer le software. Dispo sur Aminet :

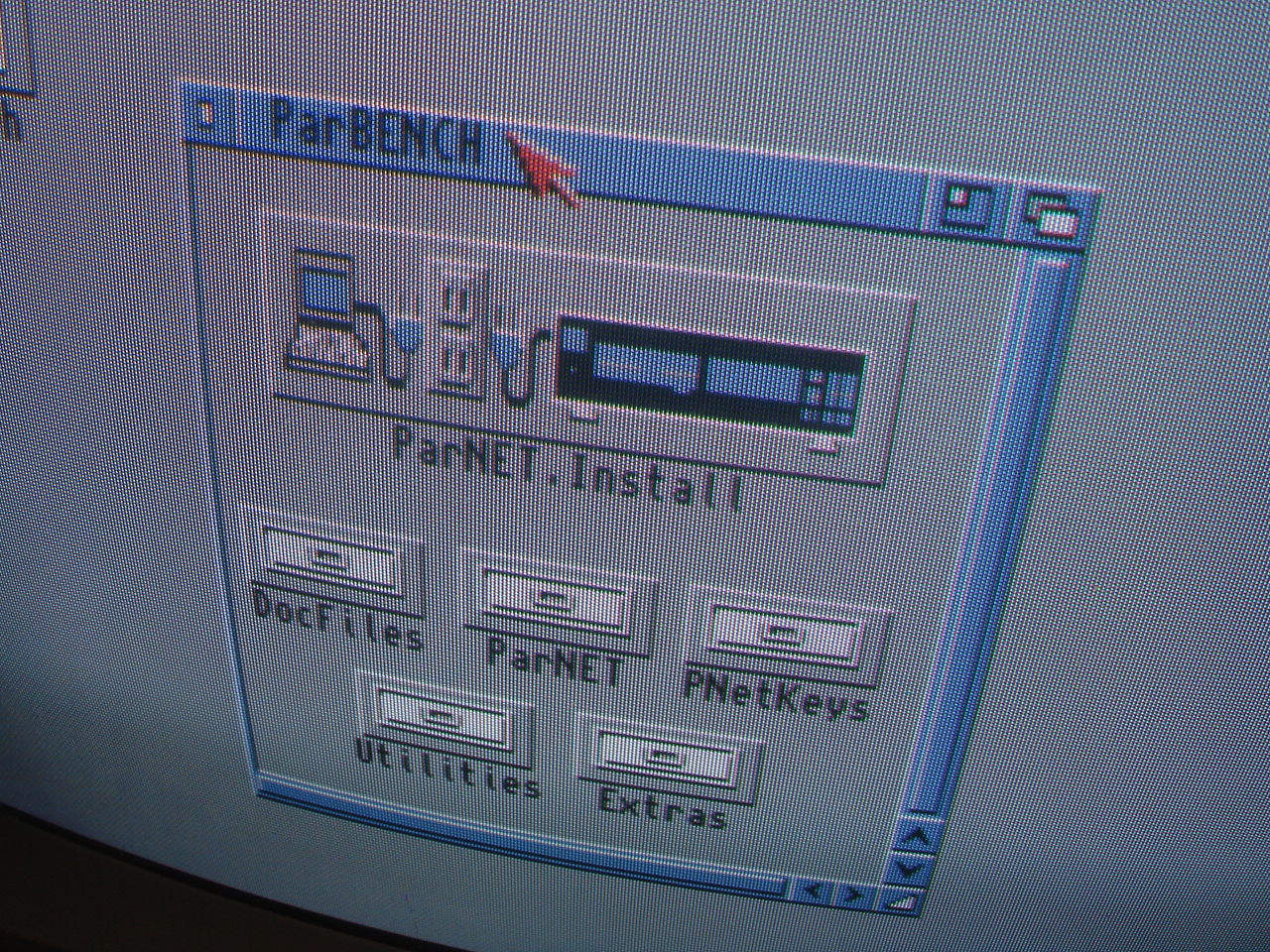

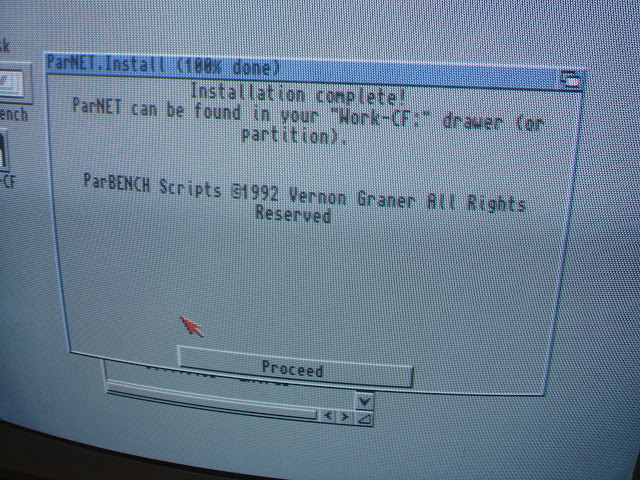

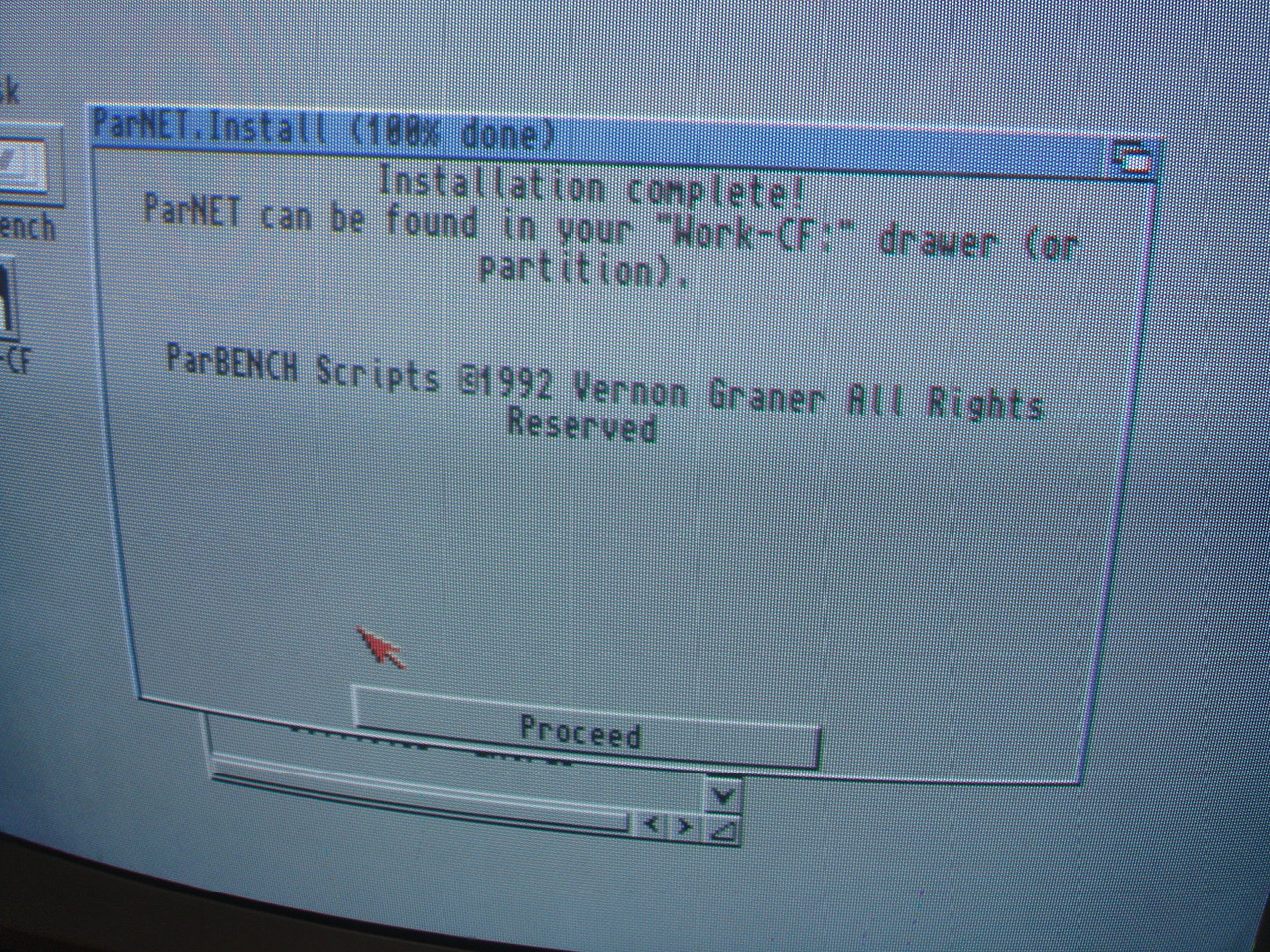

Très simple à installer :

Il suffit ensuite de cliquer sur "Boot.Host" sur un Amiga et sur "Boot.Client" sur l'autre :

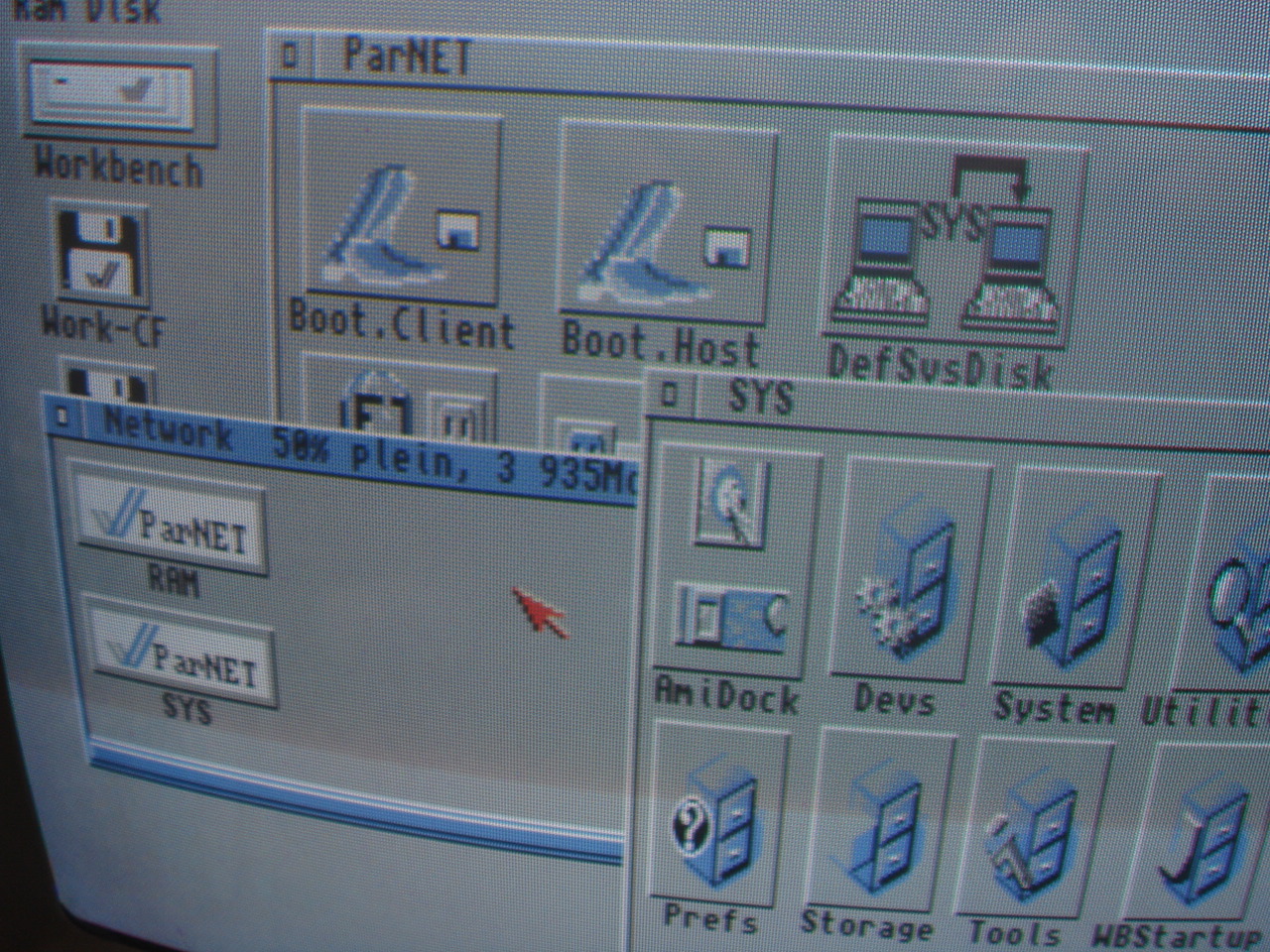

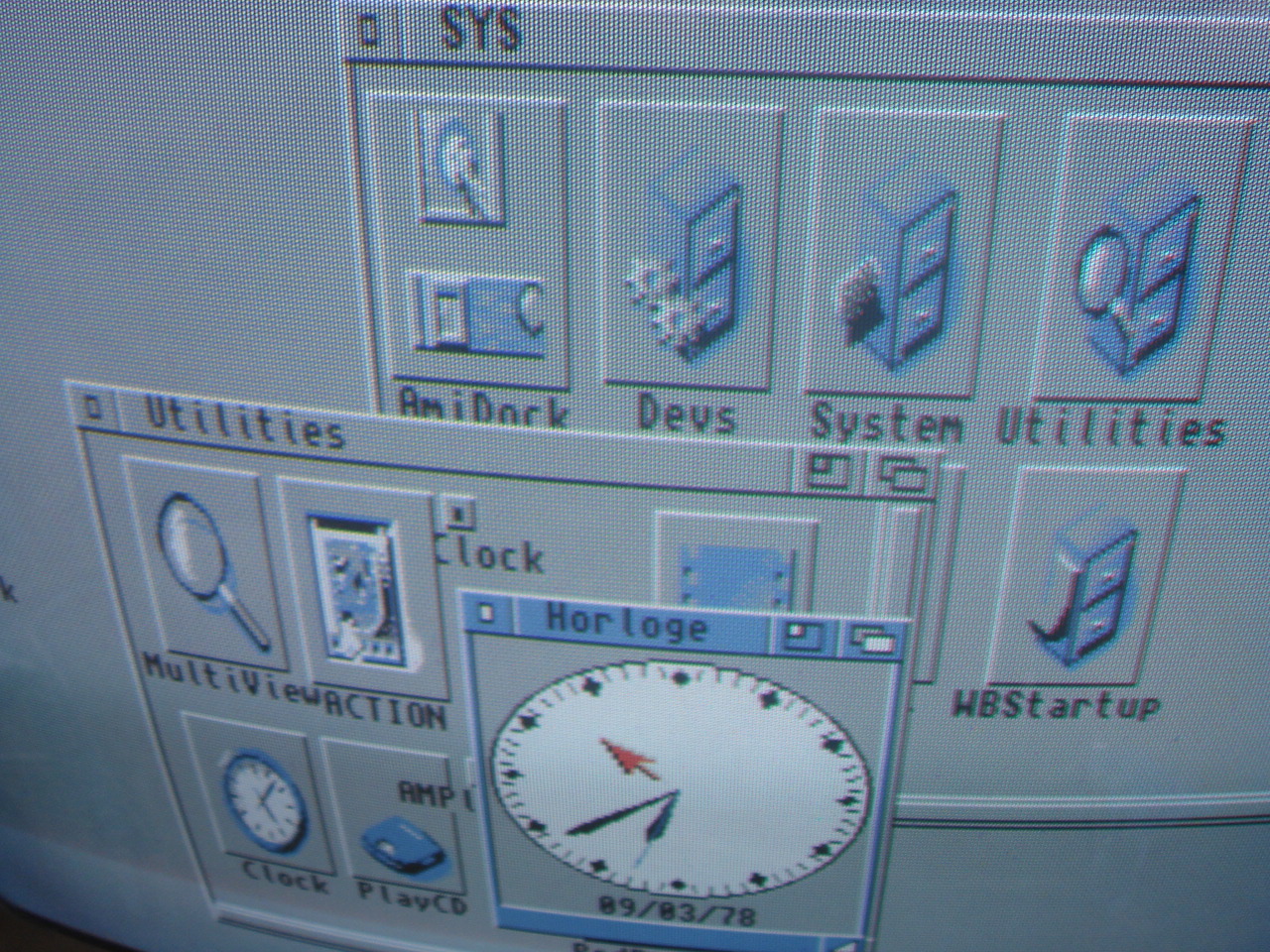

Dans Network: nous avons les partitions de la machine connectée ! Il est même possible de lancer des programmes sur cette bécane alors qu'ils sont sur le disque dur de l'autre :

Bref, ParNET est un très bon logiciel, quasi indispensable si vous avez deux Amiga. Plus de swap de di..., de dis..., de disqu... arg, je n'arrive pas à prononcer ce mot là, de CompactFlash ou encore de clé USB...

Notez qu'il est déconseillé de débrancher ce câble lorsque les ordinateurs sont allumés.

Sachez que le câble est disponible tout fait à la vente chez quelques revendeurs Amiga spécialisés.


mardi 17 mai 2011

BVision overclocking (I)

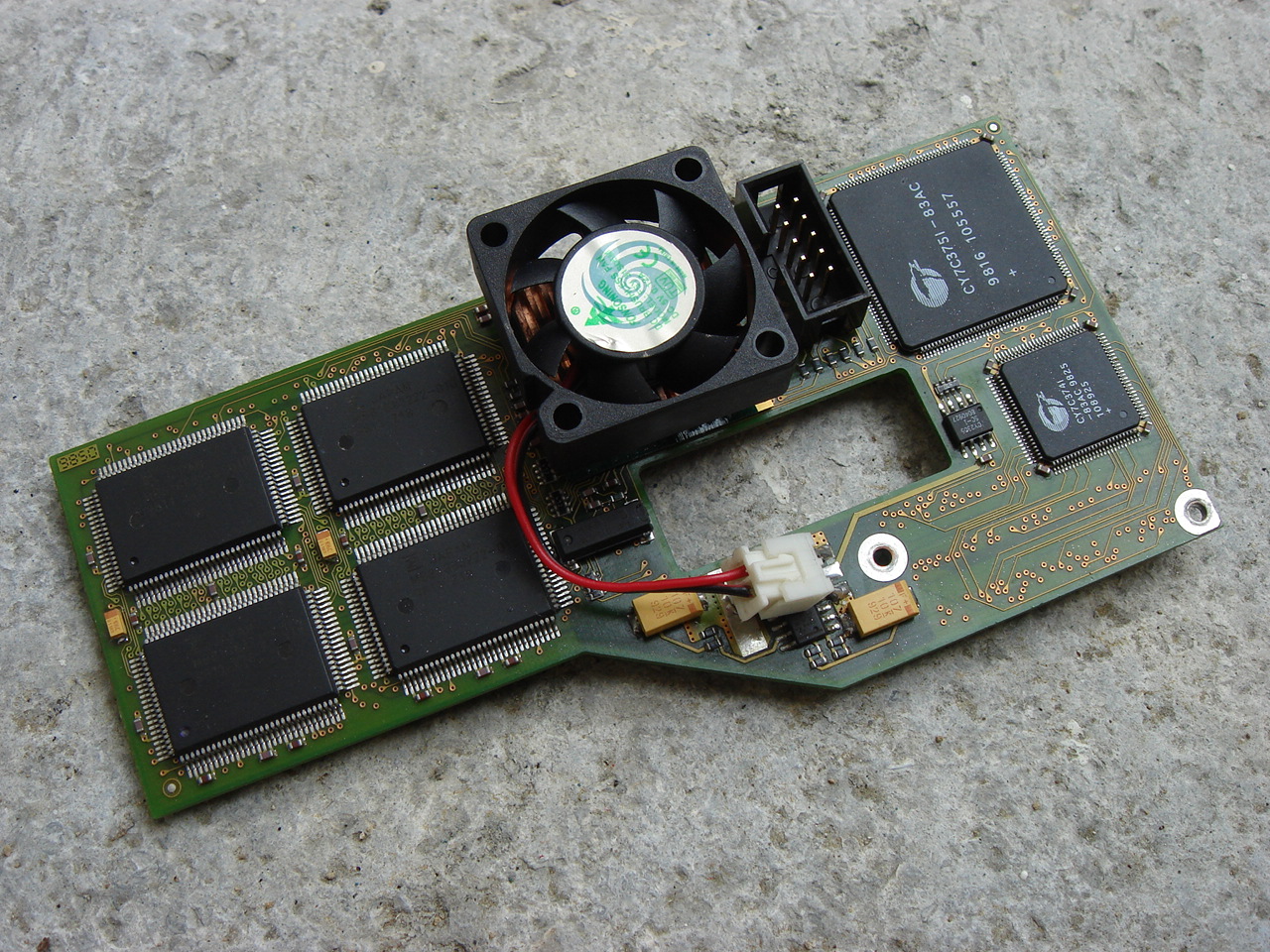

Mon adorable BVision veut être plus rapide !

Déjà pour commencer, il lui faut des rams plus véloces. D'origine, ce sont des 10 ns qui sont installés :

Ces modules acceptent donc une fréquence de 100 Mhz maximum.

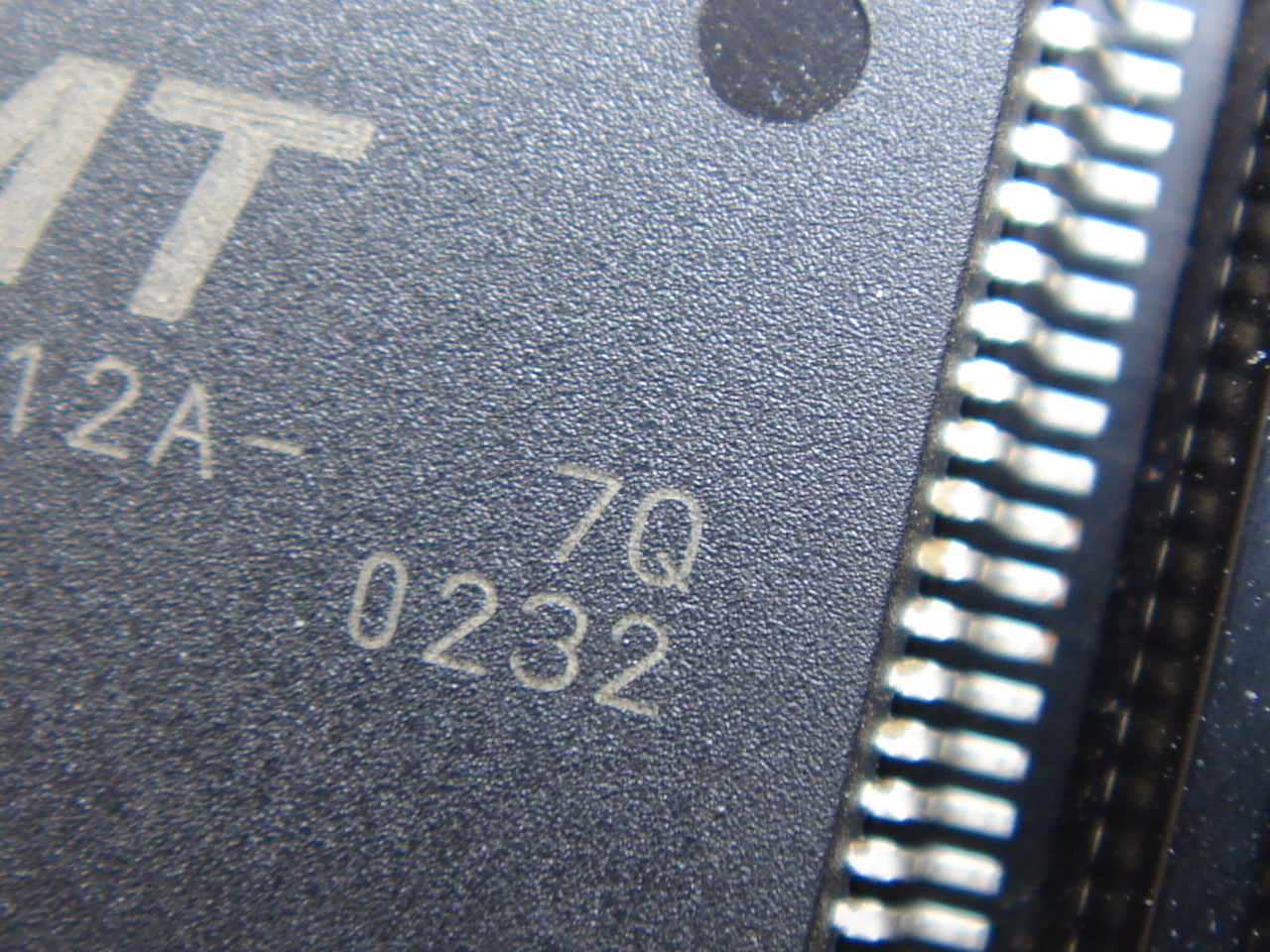

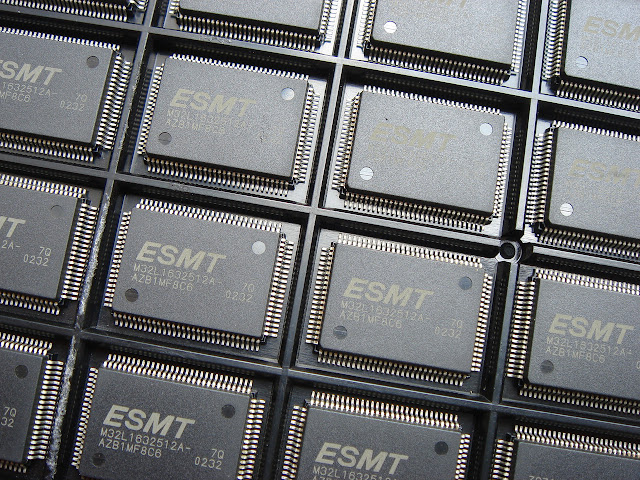

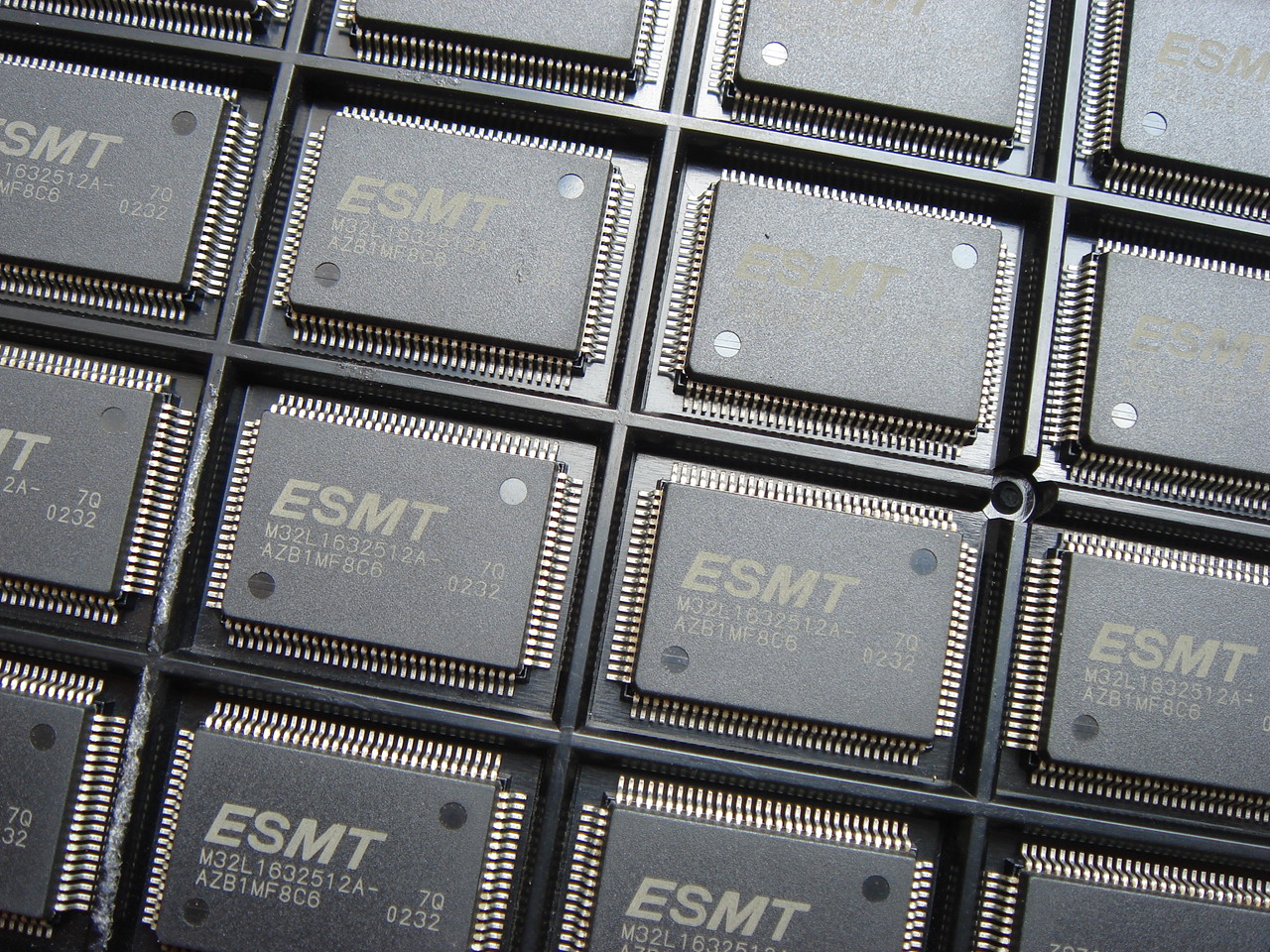

Remplaçons-les alors par des plus rapides, à 7 ns. Notez qu'il en existe à 5 ns :

Ces 7 ns supportent 142 Mhz !!

Je peux vous dire que ces composants achetés en faible quantité coutent la peau des ...

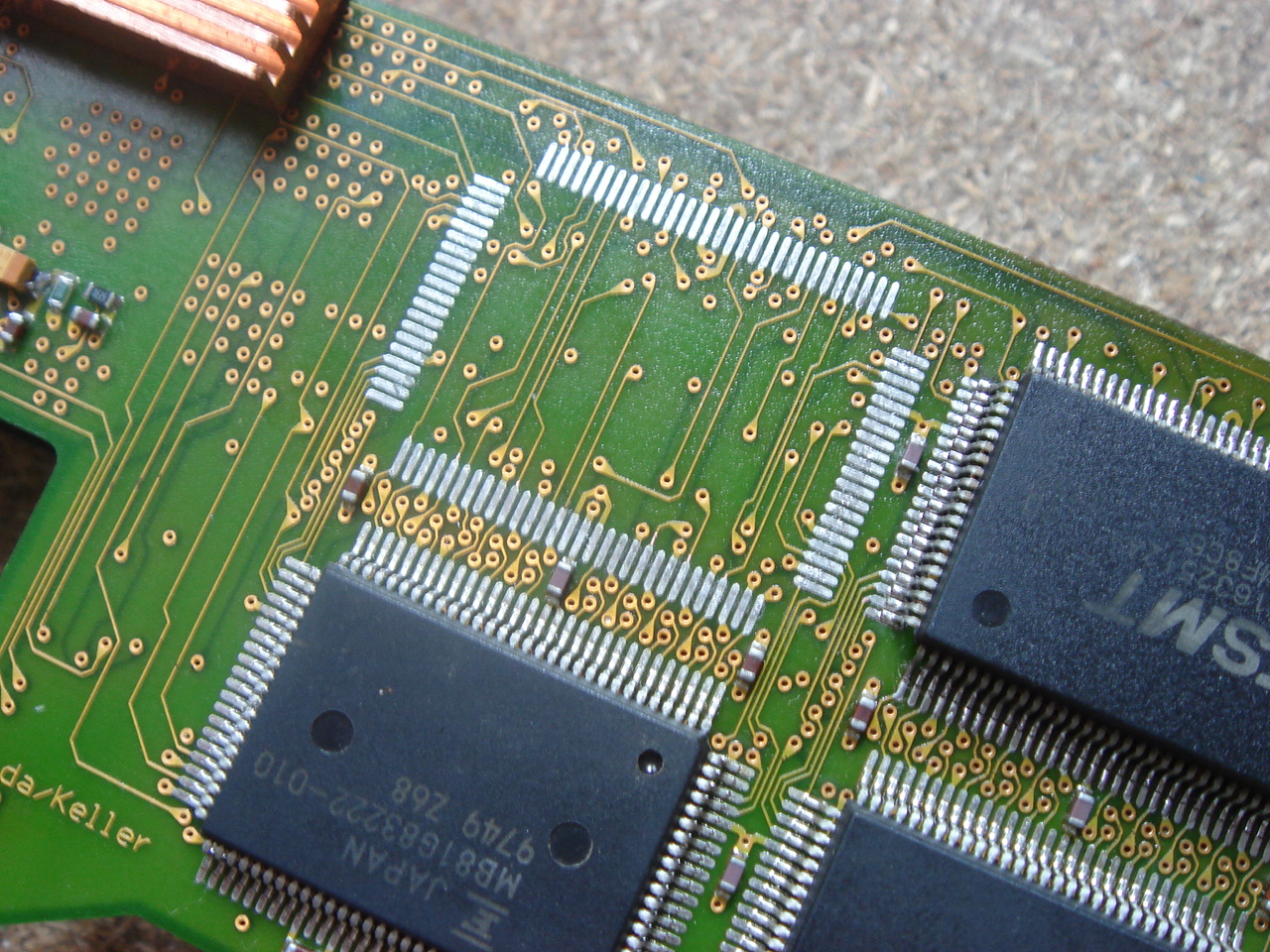

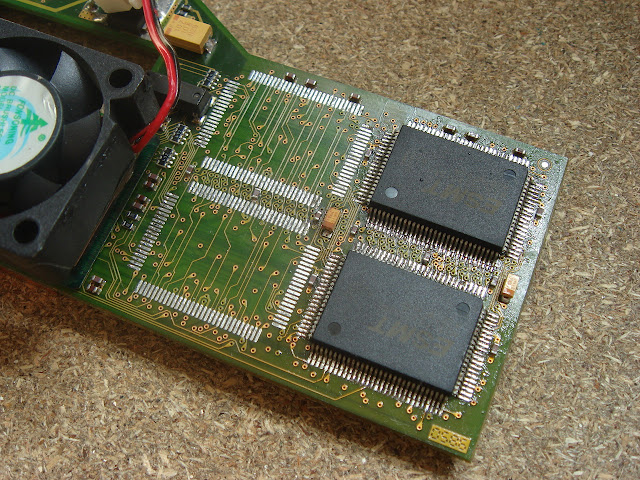

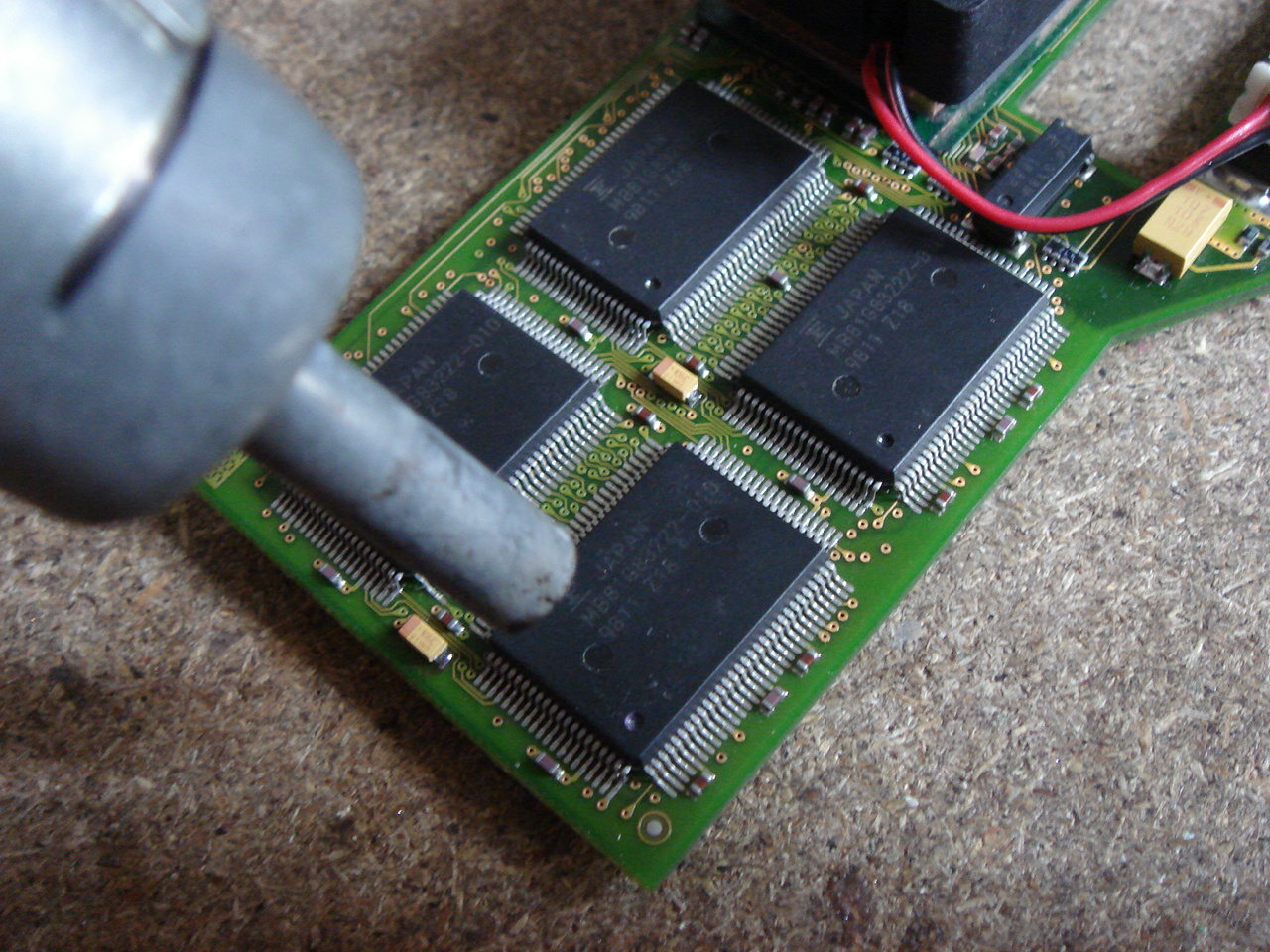

Il suffit alors de dessouder à l'air chaud :

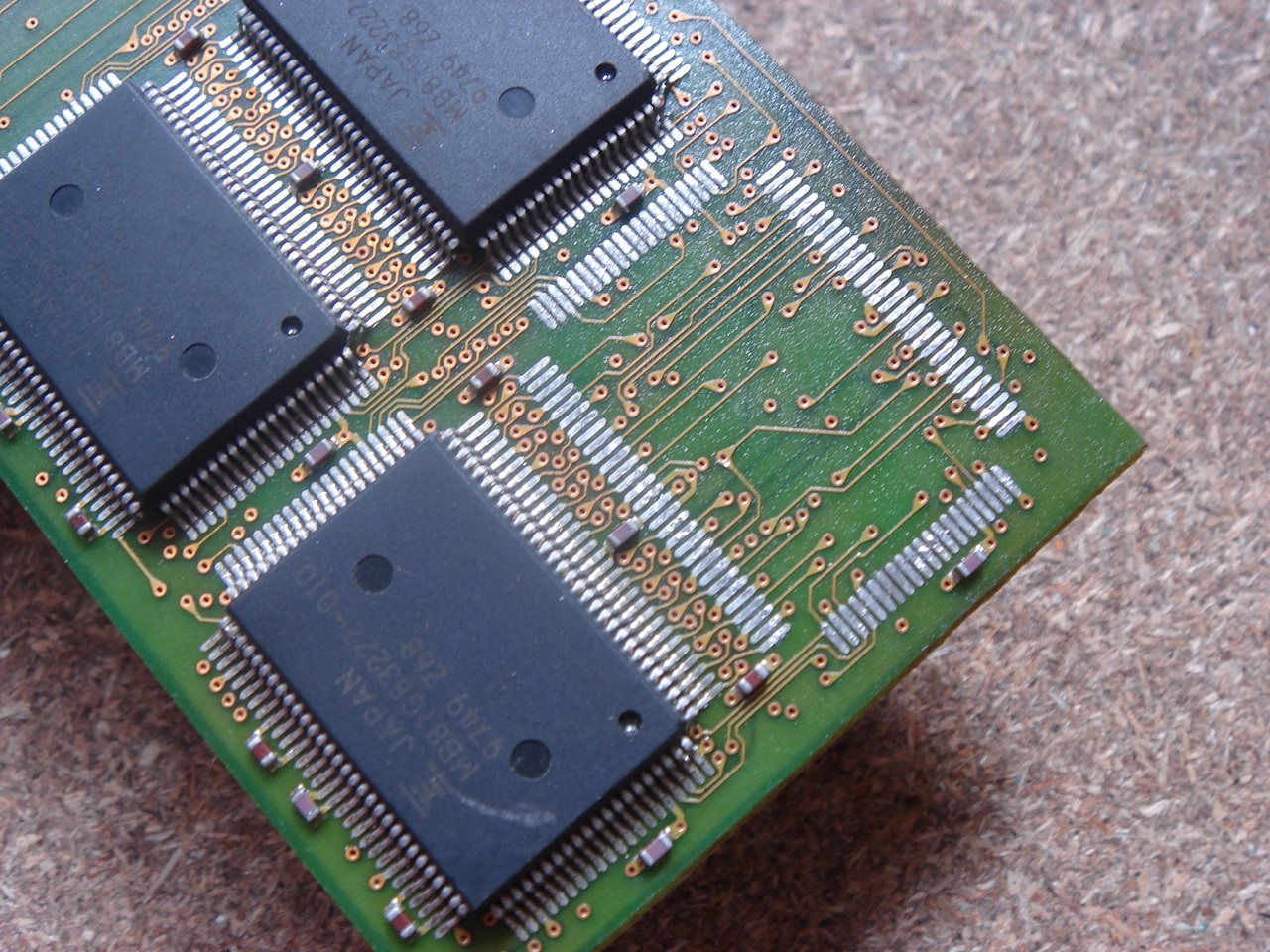

Et ensuite de placer les nouveaux :

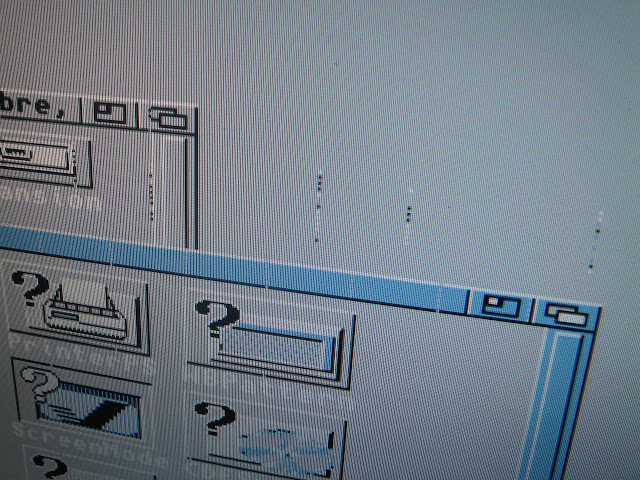

En essayant, il y avait des pixels erronés à l'écran !! Aaarrgggg !!!

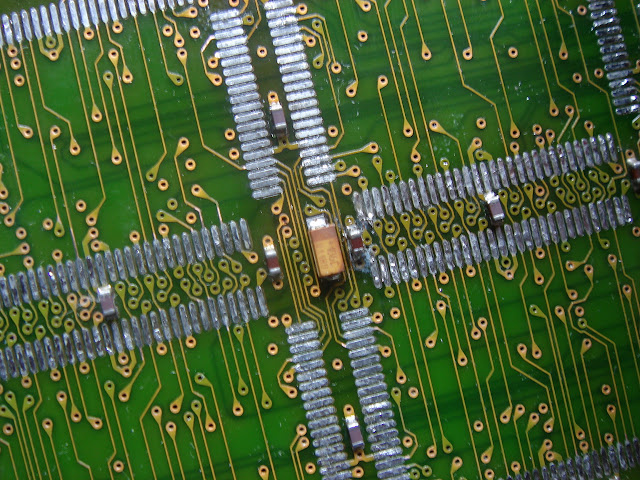

En vérifiant une à une toutes les tiges des quatre modules, effectivement deux n'étaient pas correctement soudées à la carte !

Maintenant tout va bien, continuons !!

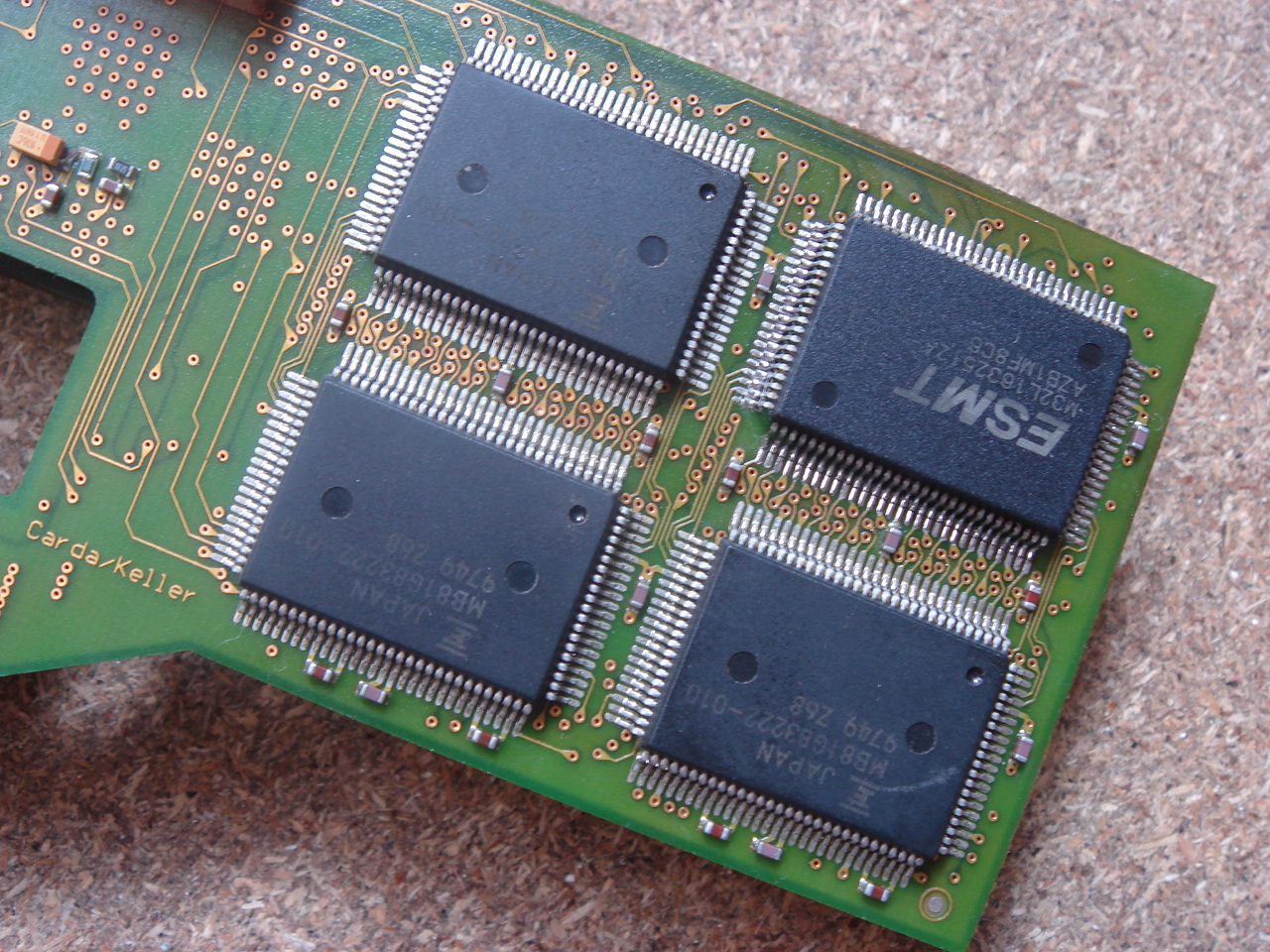

Puisqu'il y en a encore quatre autres de l'autre côté :

Mais cette fois, une nouvelle méthode sera utilisée qui consiste à ne remplacer les rams que une à une, et à tester à chaque fois. De cette nouvelle manière, nous pouvons être sûr que le module soudé l'est bien... ou pas !

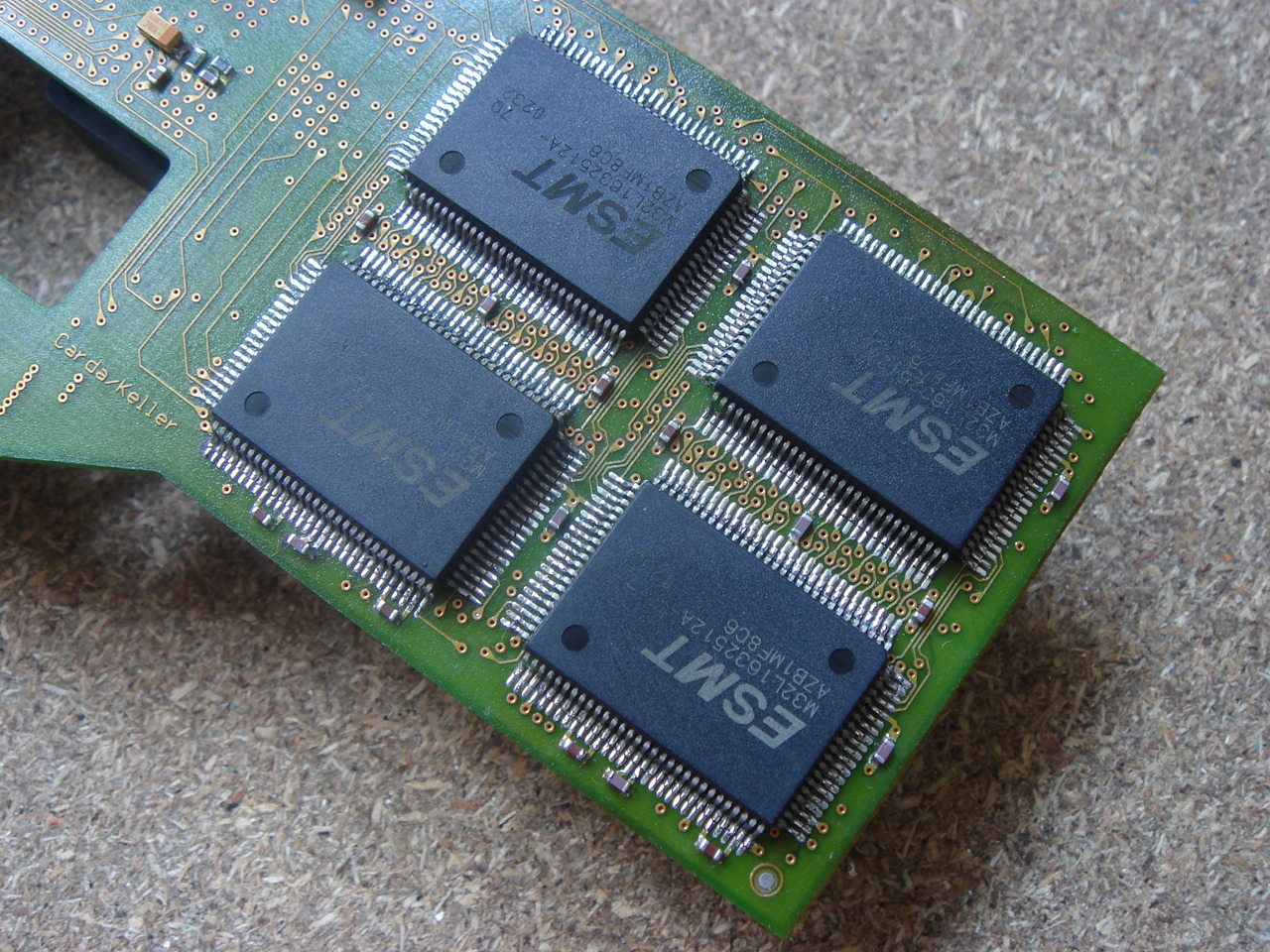

Voilà, marche impec :

Il va falloir maintenant trouver un autre moyen plus efficace pour refroidir le Permedia2 qui chauffe toujours beaucoup, même avec son ventirad en cuivre !
