lundi 28 novembre 2016

SX32 MK2 pile

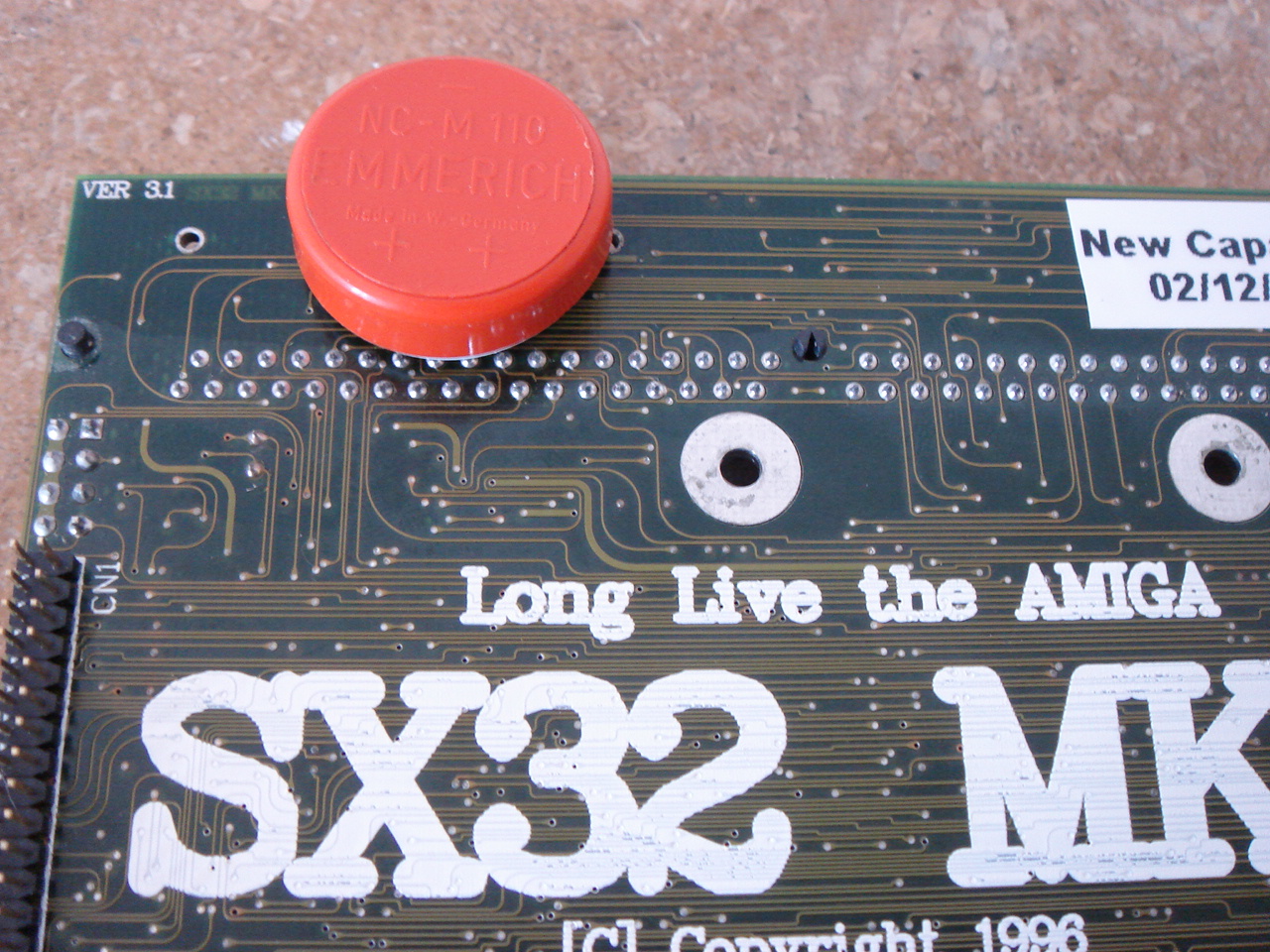

Voici une SX32 qui arrive à la maison avec pose d'un Fpu, changement des condensateurs tantales, et surtout nouvelle pile qui heureusement a très peu coulé :

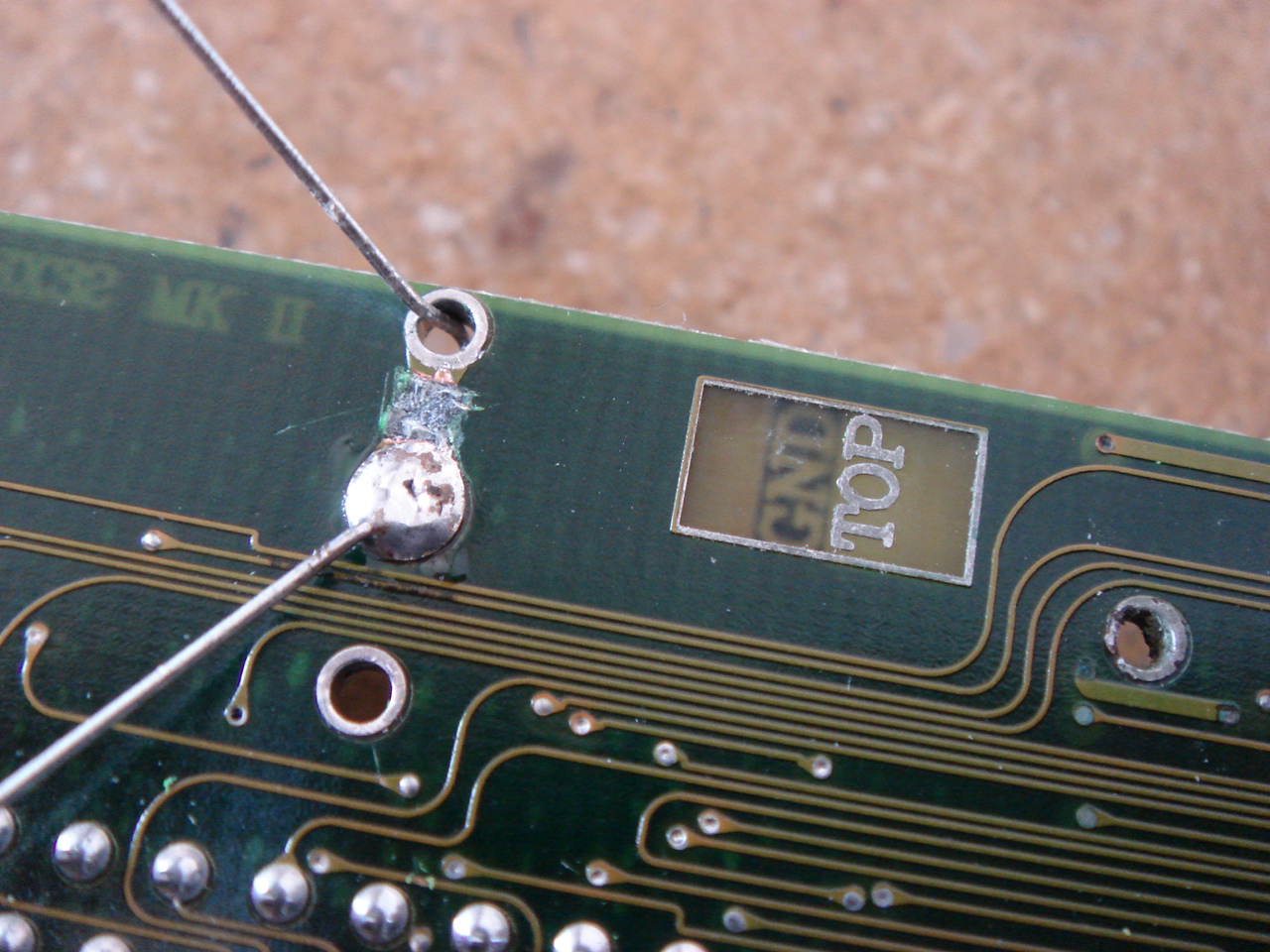

Déjà coupons au cutter cette piste :

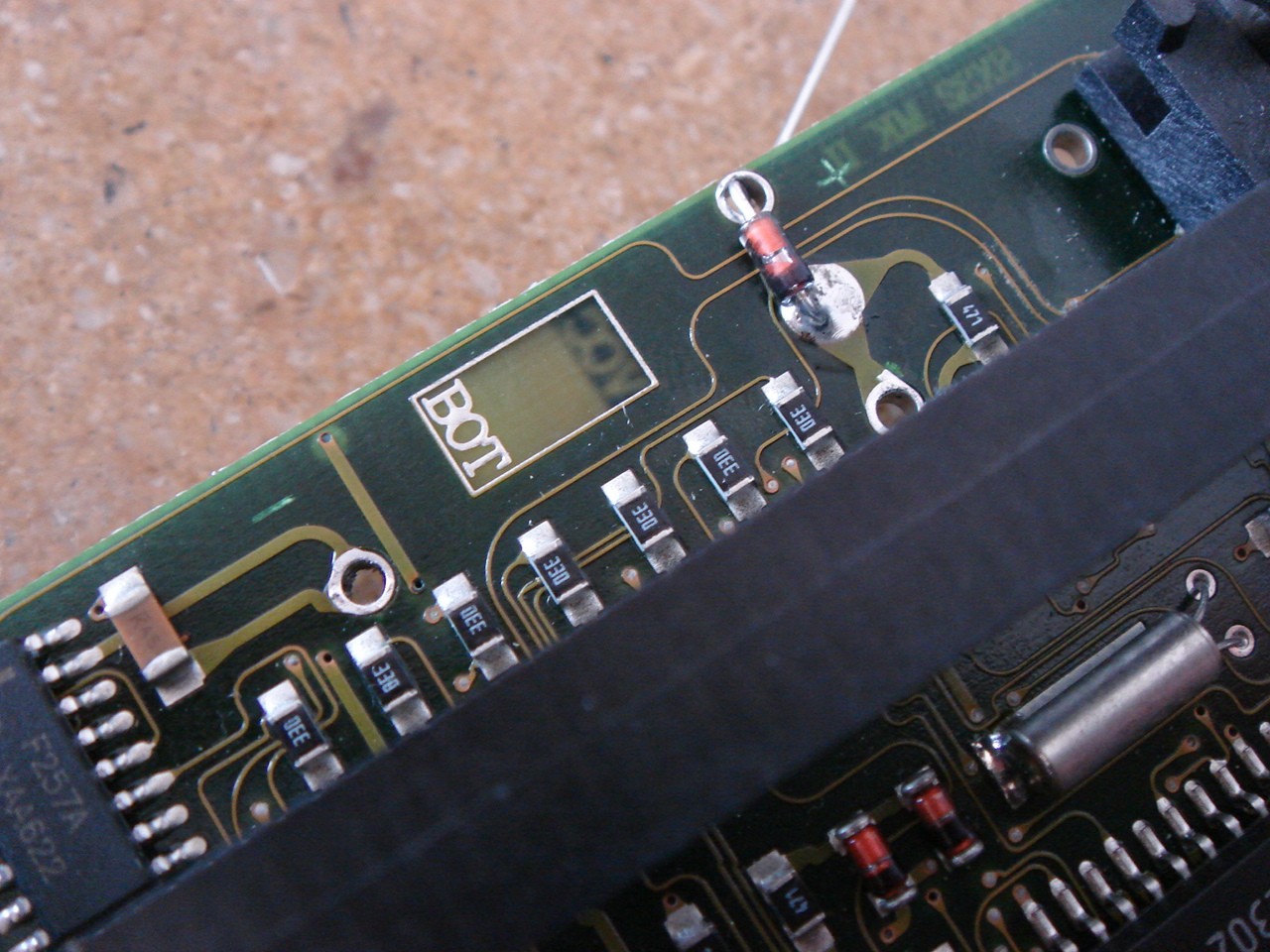

Ensuite, soudons une diode 1N4148 d'un seul côté :

Et de cette façon :

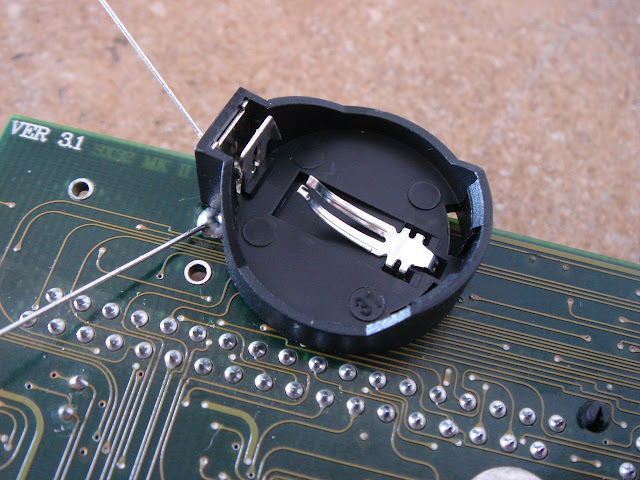

Pour pouvoir ensuite placer le support comme ceci :

Voilà, soudons les deux pinoches maintenant ensemble :

Voilà :

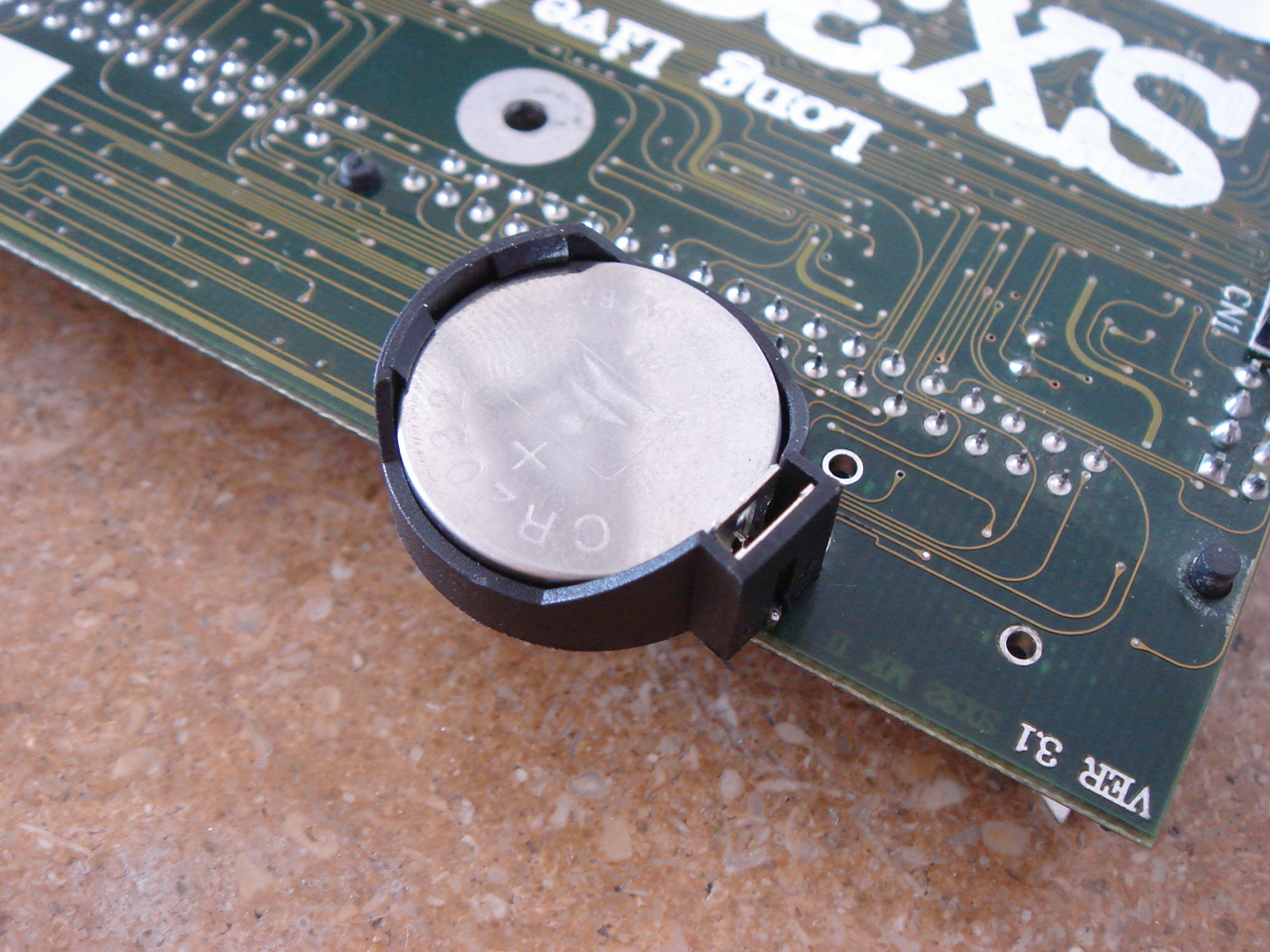

Une bonne chose de faite !
