jeudi 15 avril 2010

A3630

Voici une carte A3630 de Commodore.

Elle date de 1992 :

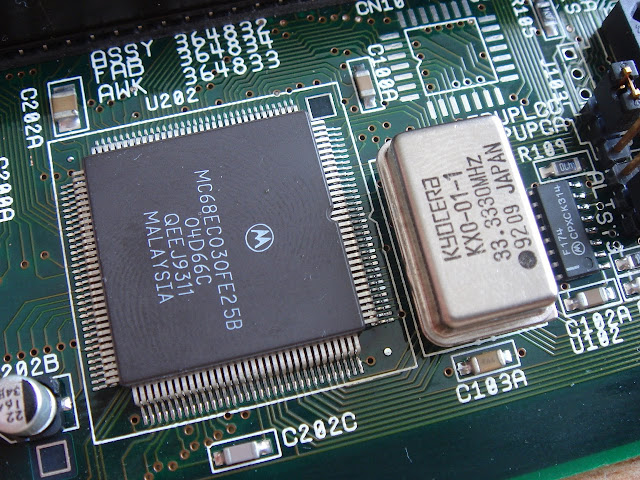

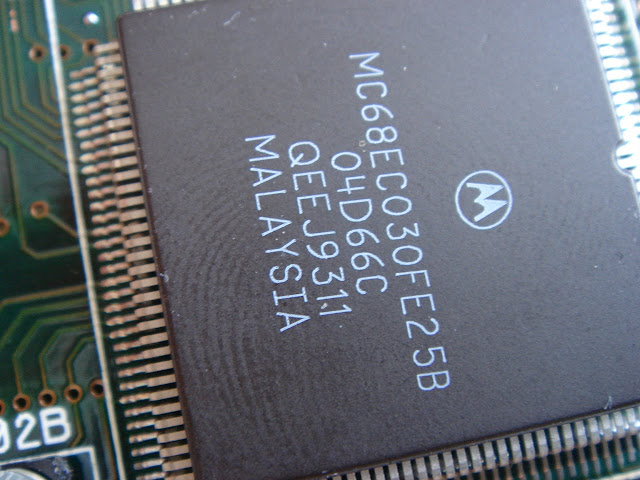

Un 68EC030 à 25 Mhz est à son bord :

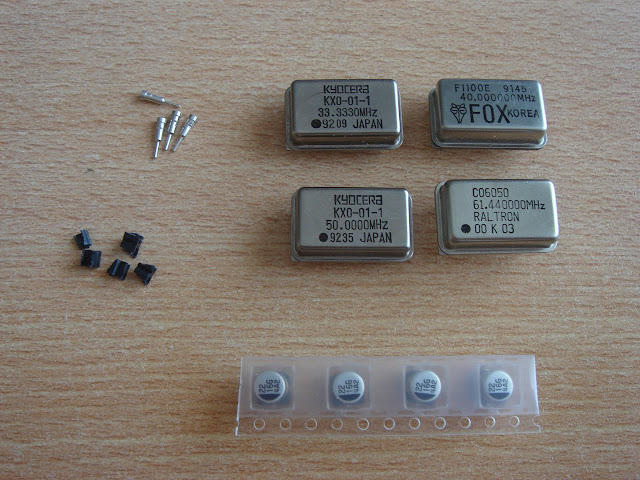

Nous allons installer un support pour le quartz et changer les condensateurs :

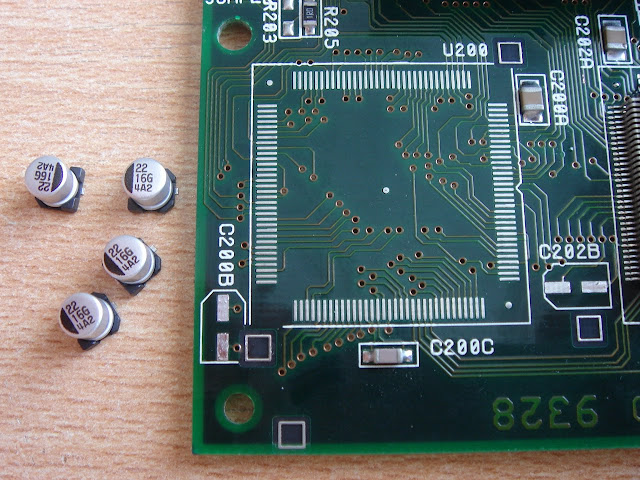

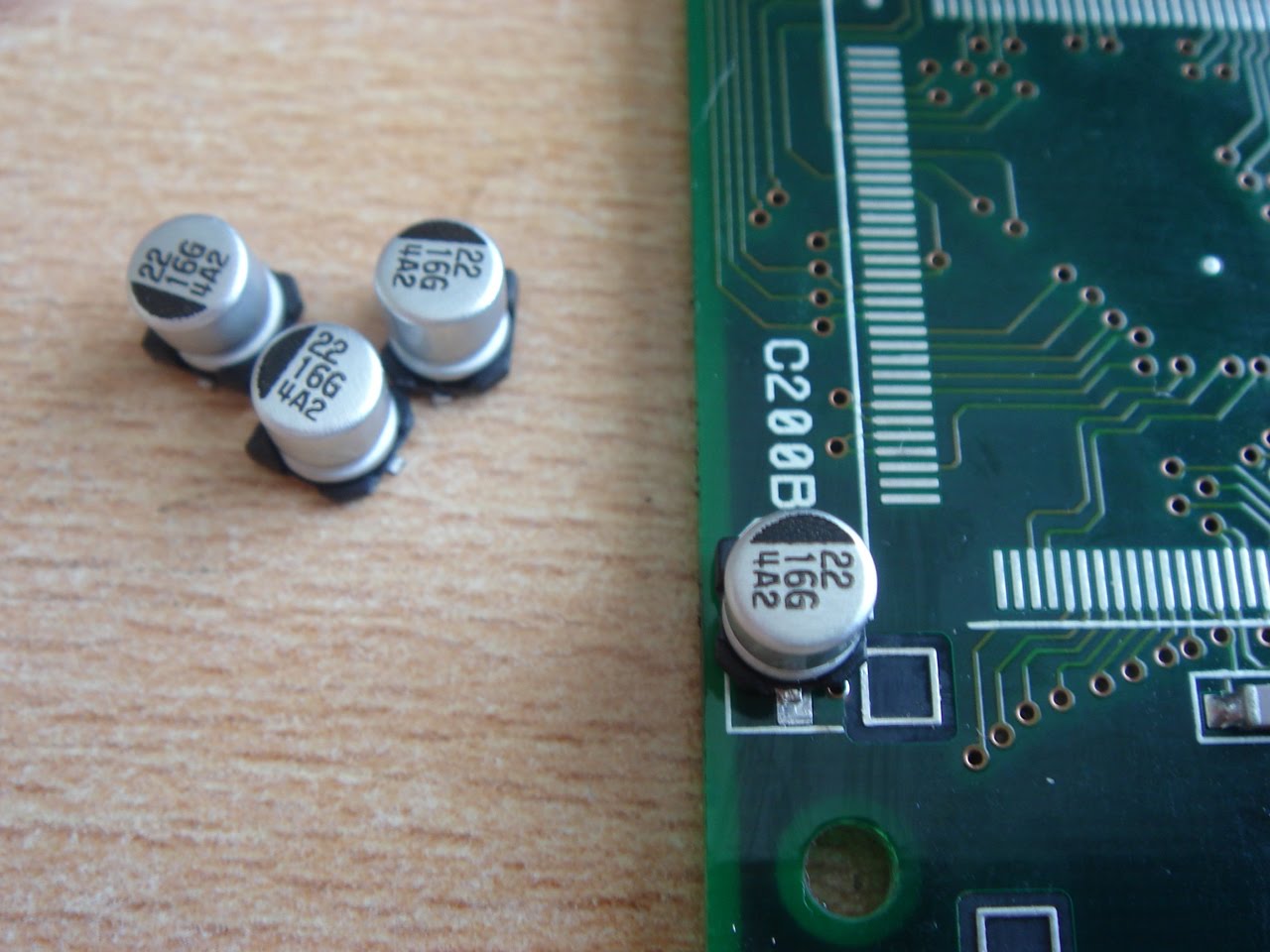

Commençons par changer les condos :

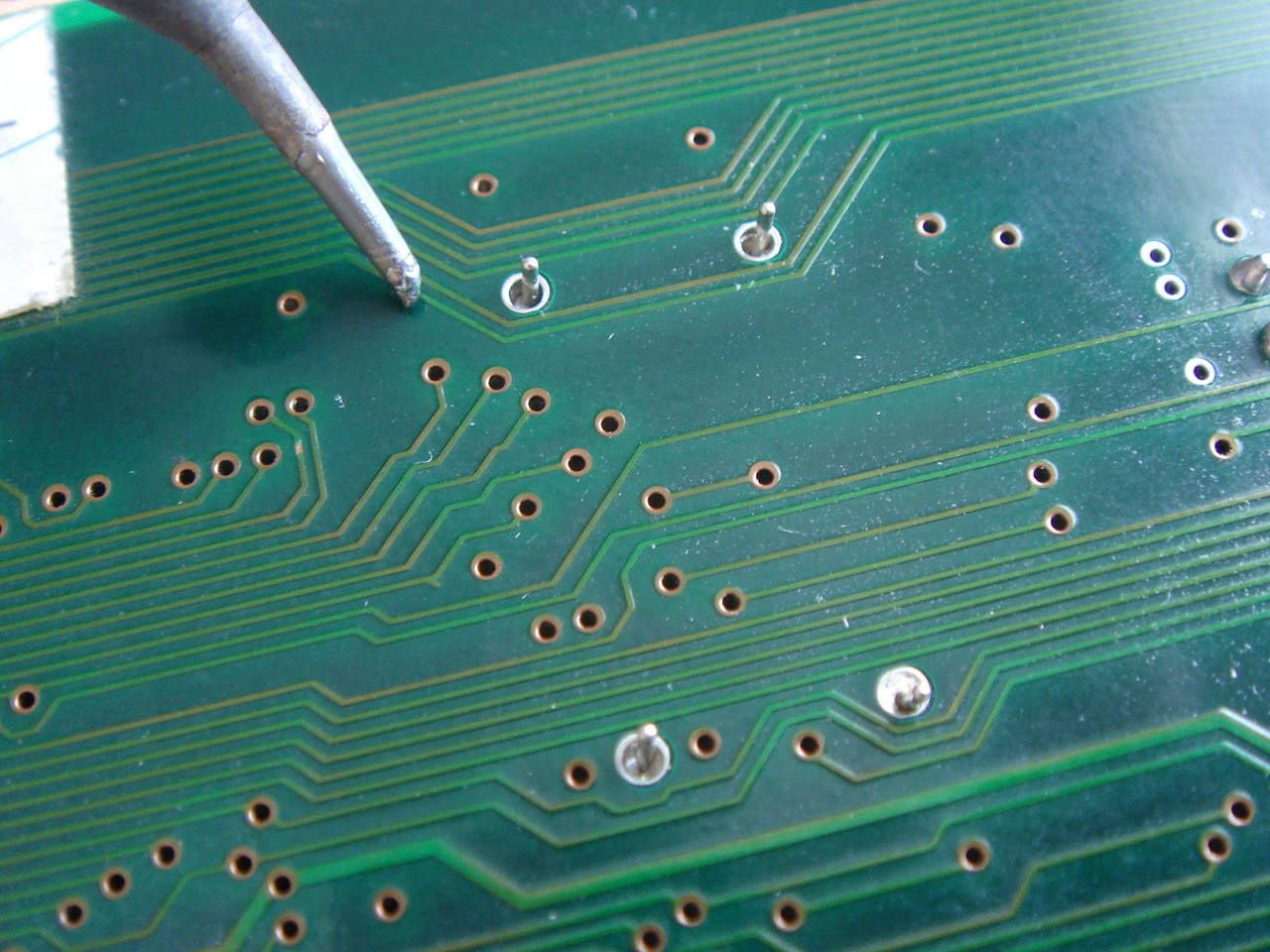

Positionnons les quatre picots et soudons-les devant comme ceci, pour ensuite retourner la carte sans qu'ils partent, afin de souder également l'autre côté :

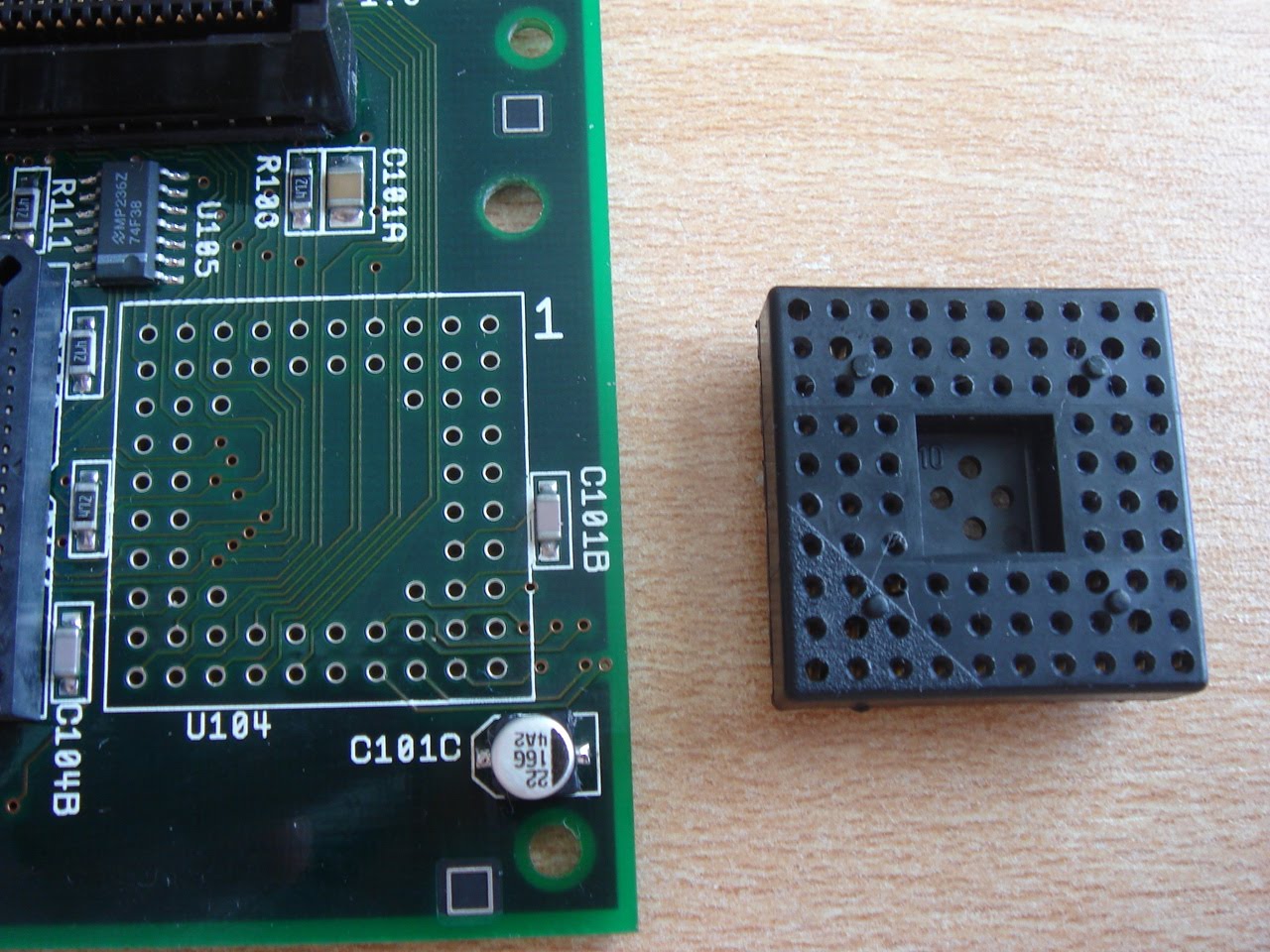

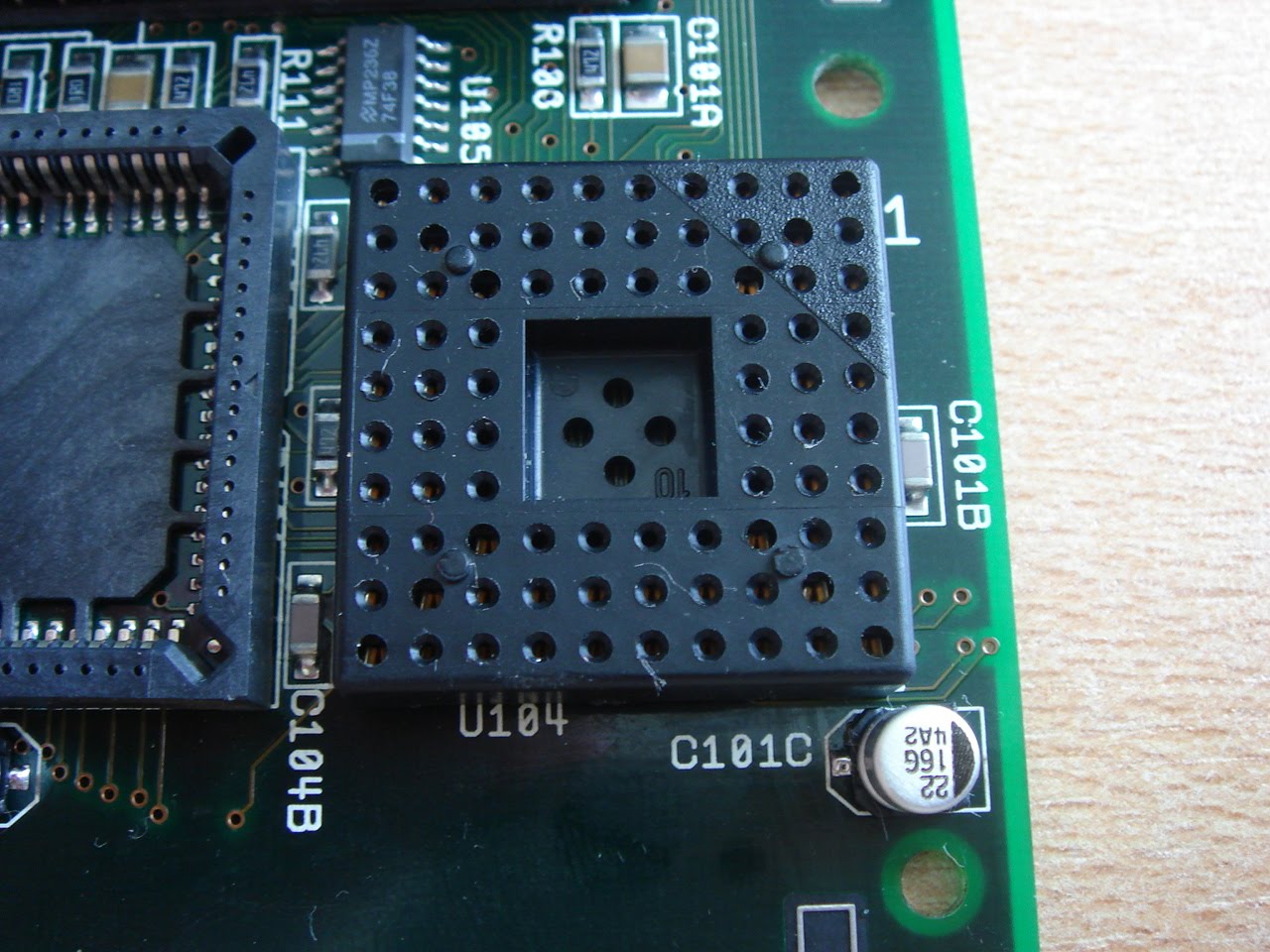

Nous allons maintenant installer un support PGA. En effet, il y a déjà un support, mais pour une version PLCC du FPU :

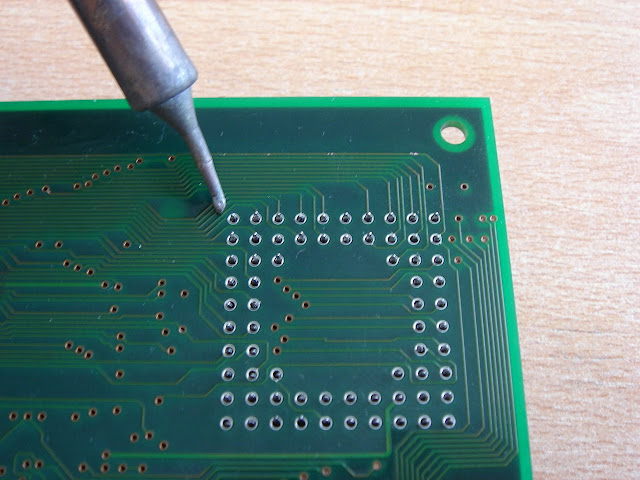

Soudons une à une toutes les broches :

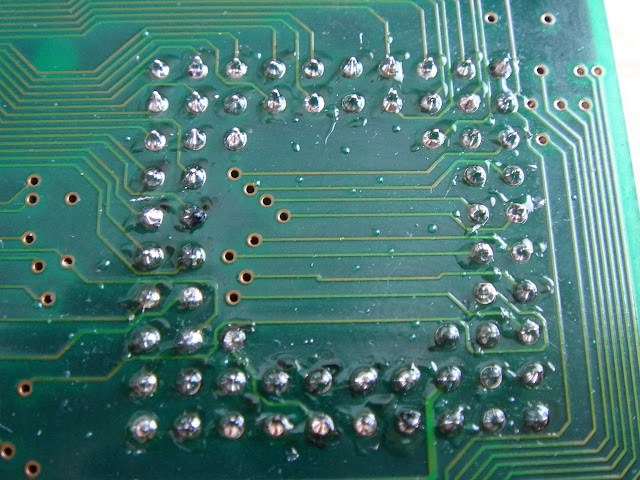

Il reste du flux de soudure :

Un bon coup de brosse avec de l'acétone et c'est nickel :

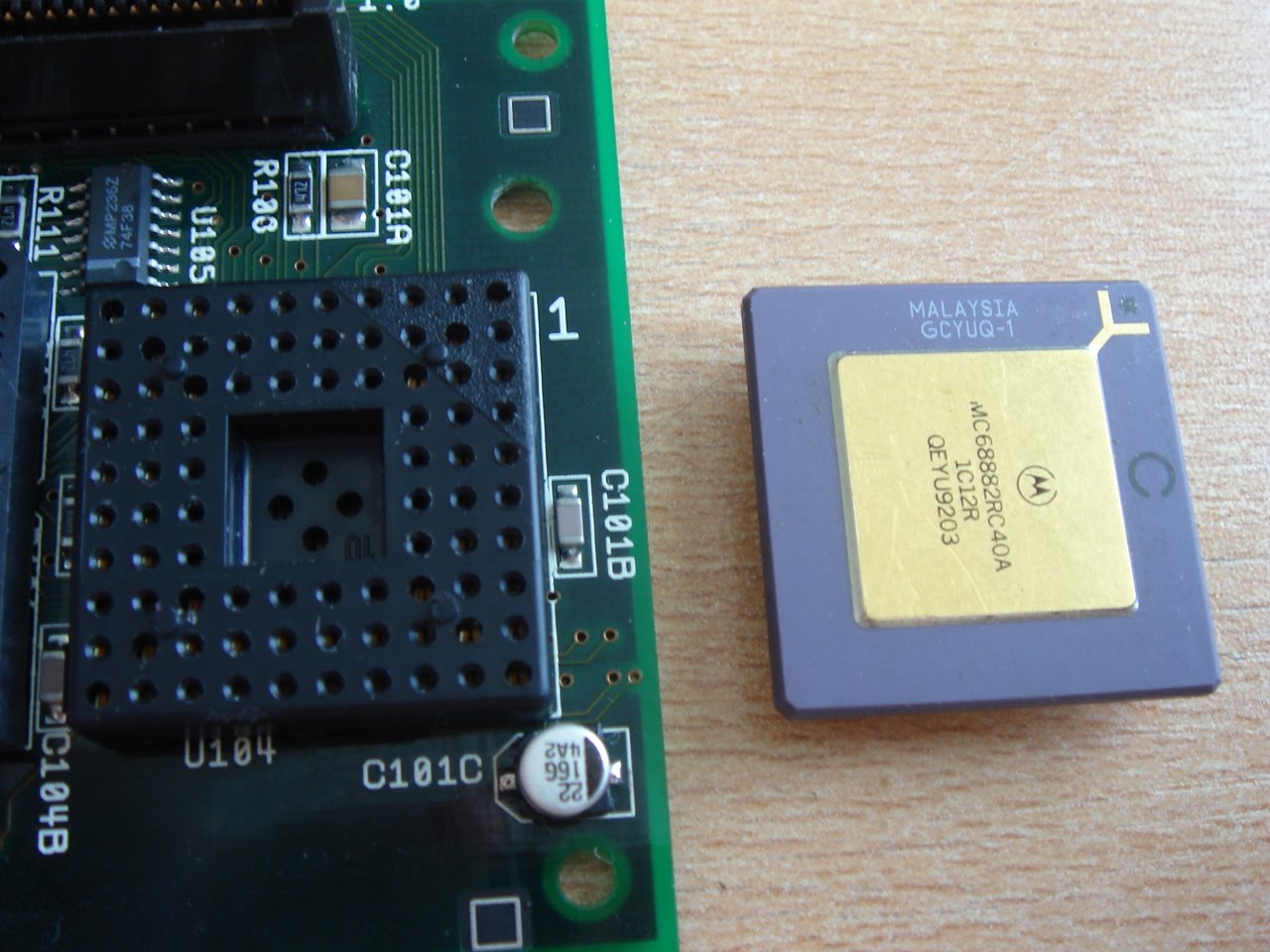

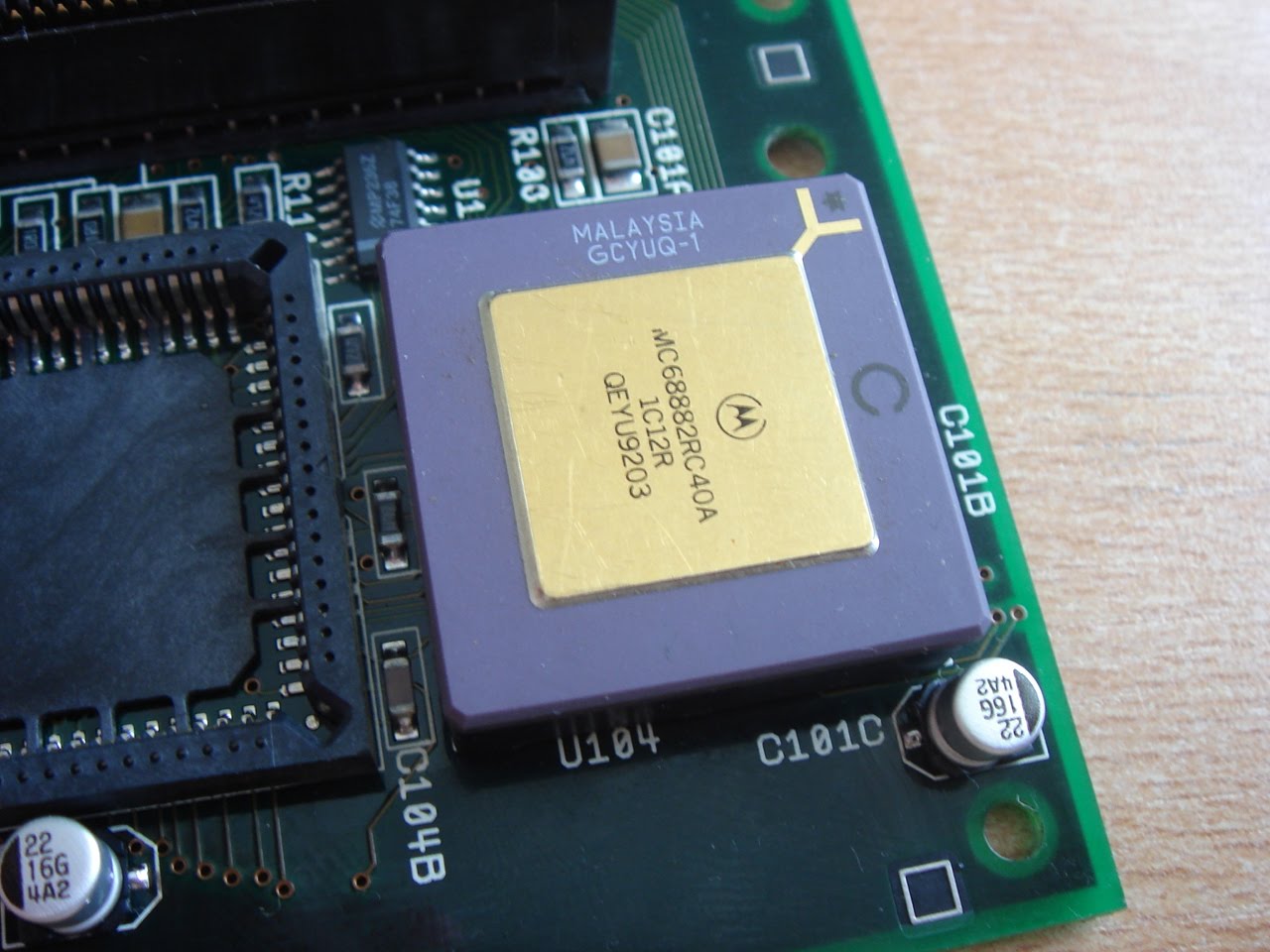

Le 68882 a un sens :

La coche vers le 1 :

En installant un PGA, le JMP 100 doit être positionné en 2-3 comme ceci (sinon, c'est le PLCC en 1-2) :

Tout va bien, le copro est reconnu par le système :

Nous pouvons aussi maintenant overclocker ce FPU, en installant des quartz sur le support. Il s'overclock très bien, vous pouvez monter haut. Si le système freeze ou ne boot pas, abaissez quelque peu la fréquence :

Ici, c'est un 33, mais il peut fonctionner à plus de 66 quelque soit le chiffre indiqué dessus  ! Notez que ce quartz cadence seulement le FPU, pas le 68030. Il faut donc positionner JMP 101 en 1-2, puisqu'en 2-3, c'est la fréquence de la carte A4000 (et donc du CPU) qui est utilisée.

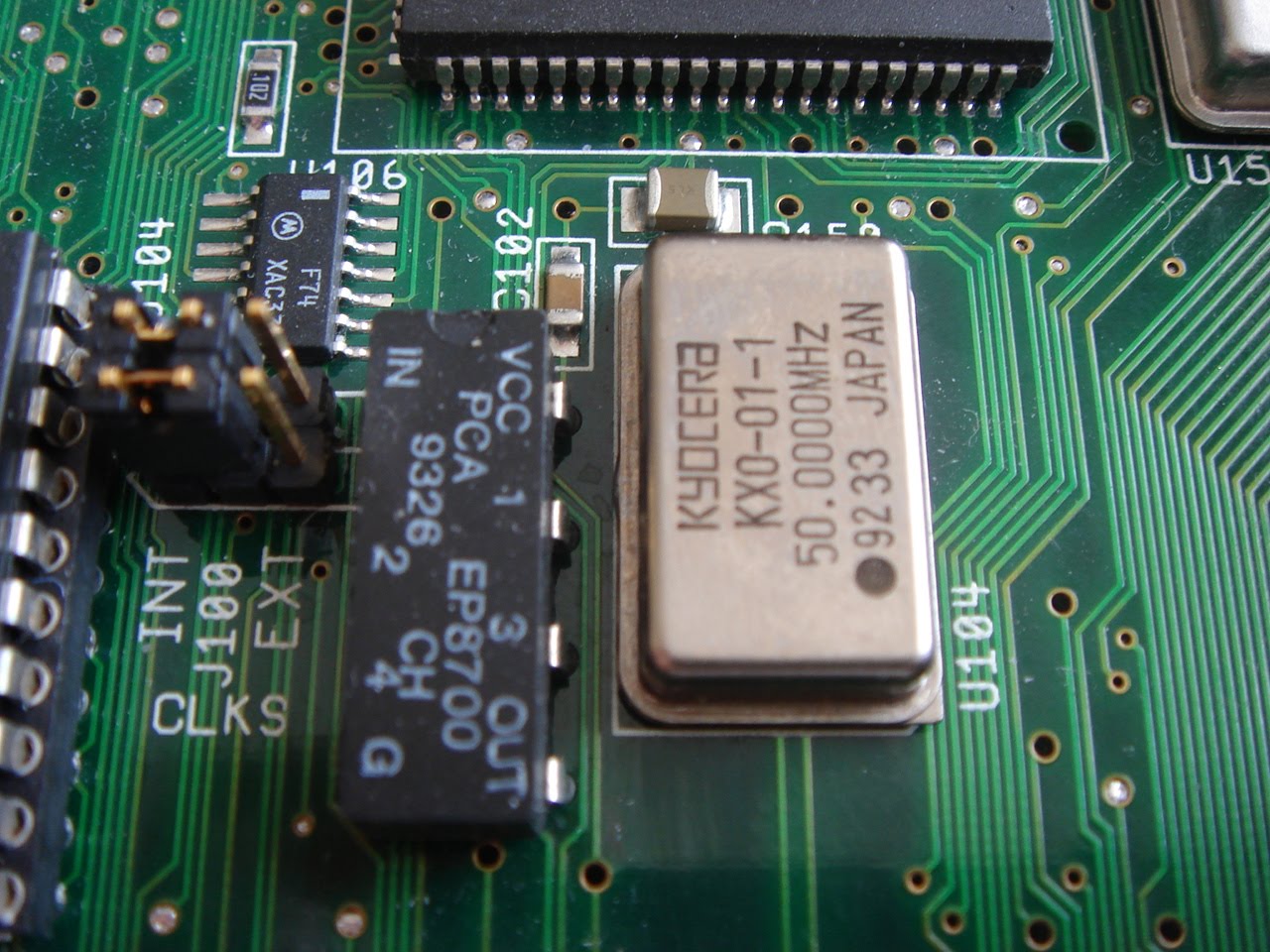

Nous allons donc changer le quartz U104 pour overclocker le 68030. Les JMP 100 et JMP 104 doivent être en position 1-2, comme ceci :

Il n'est pas soudé :

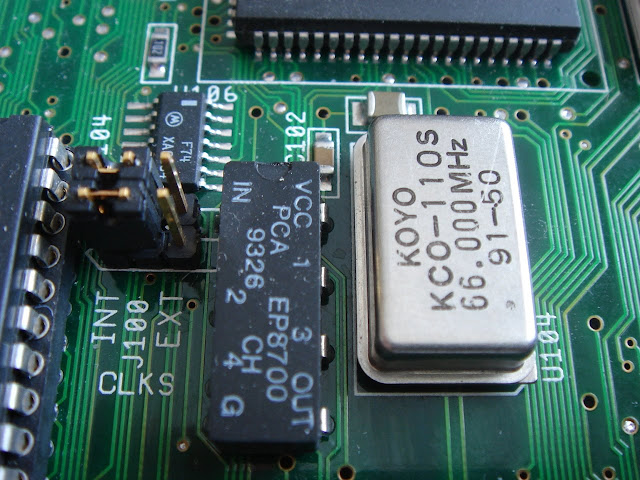

66 Mhz pour avoir un 030@33 Mhz :

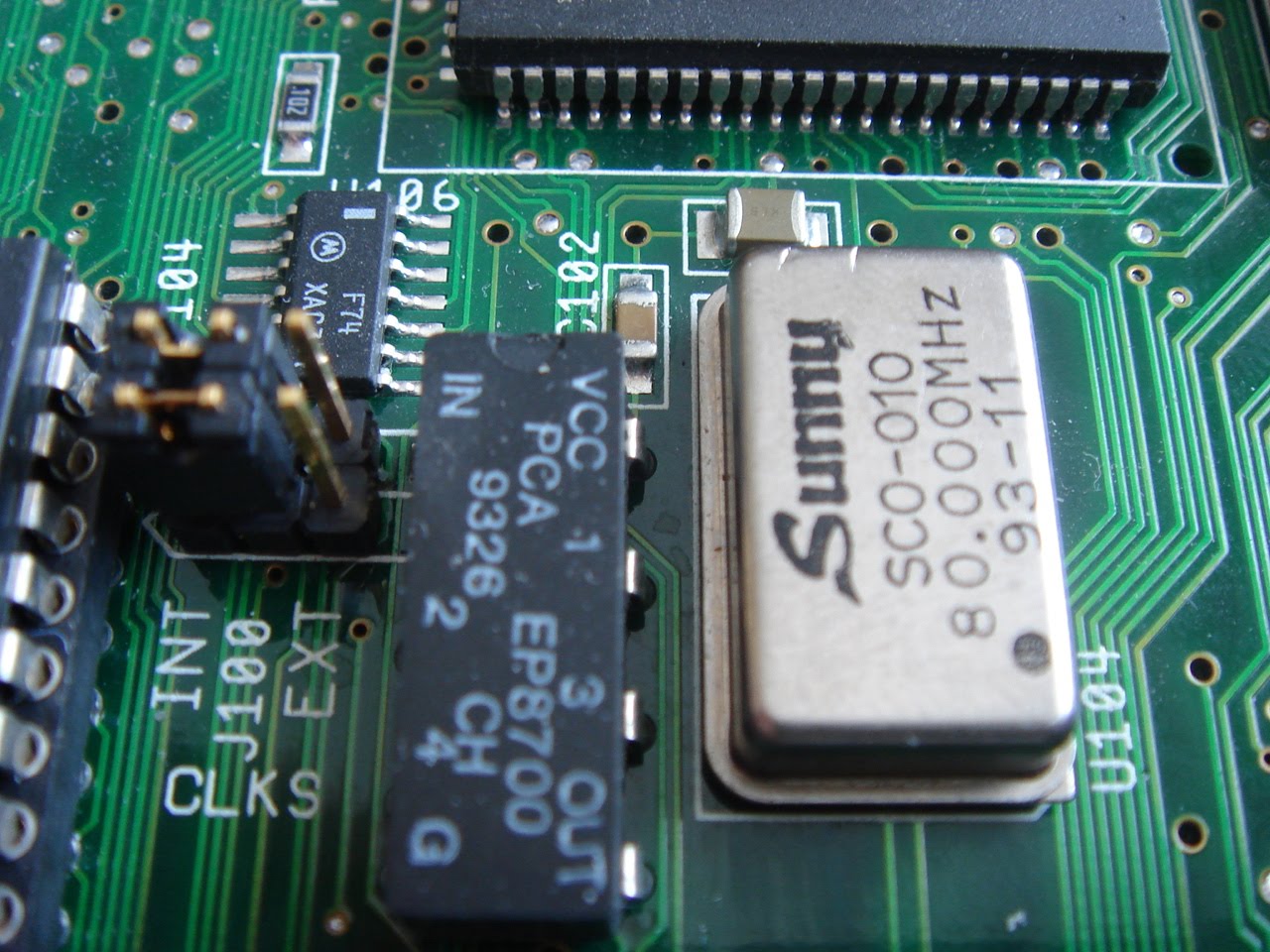

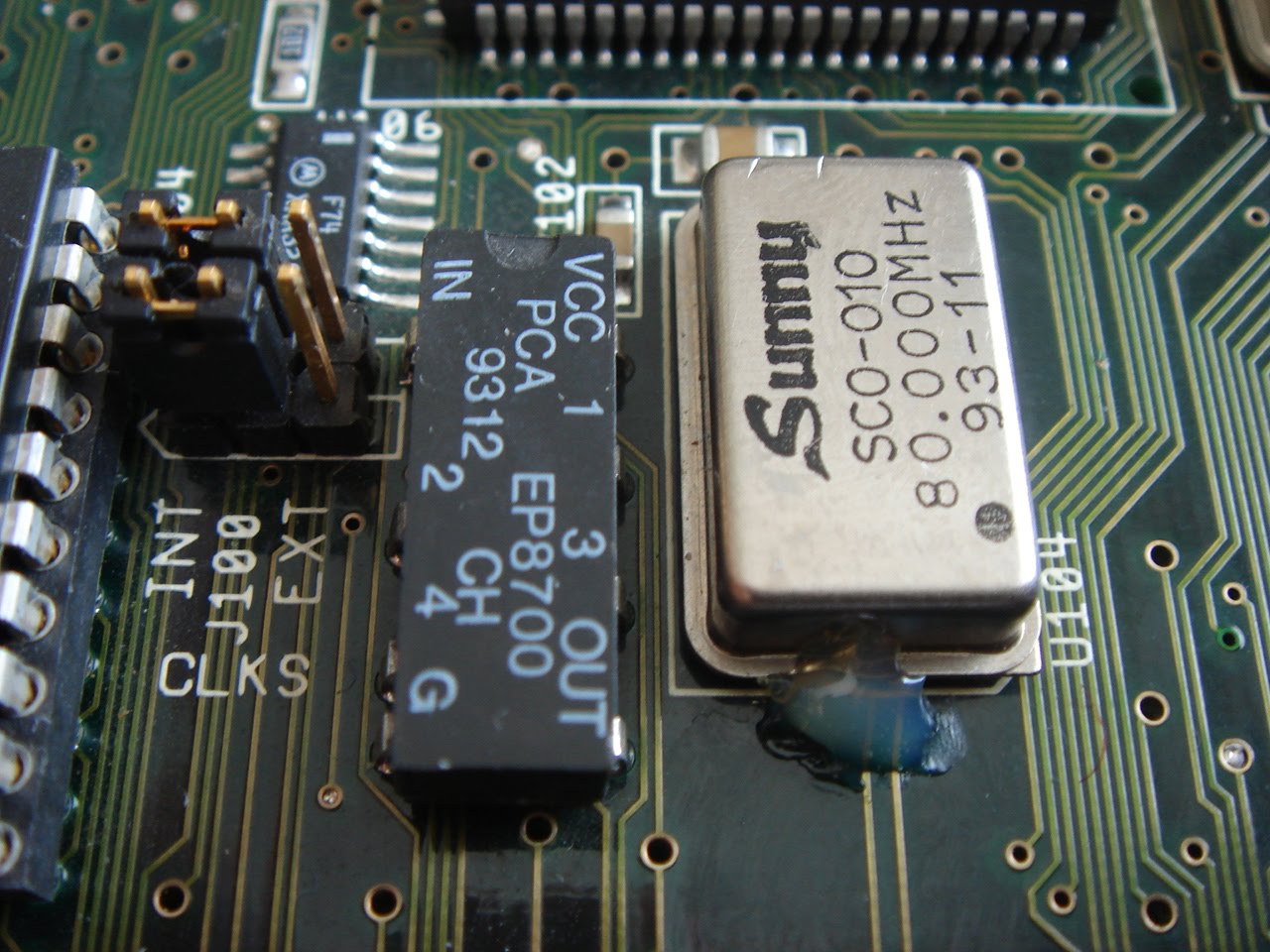

Ou alors 80 Mhz pour un 030@40 Mhz :

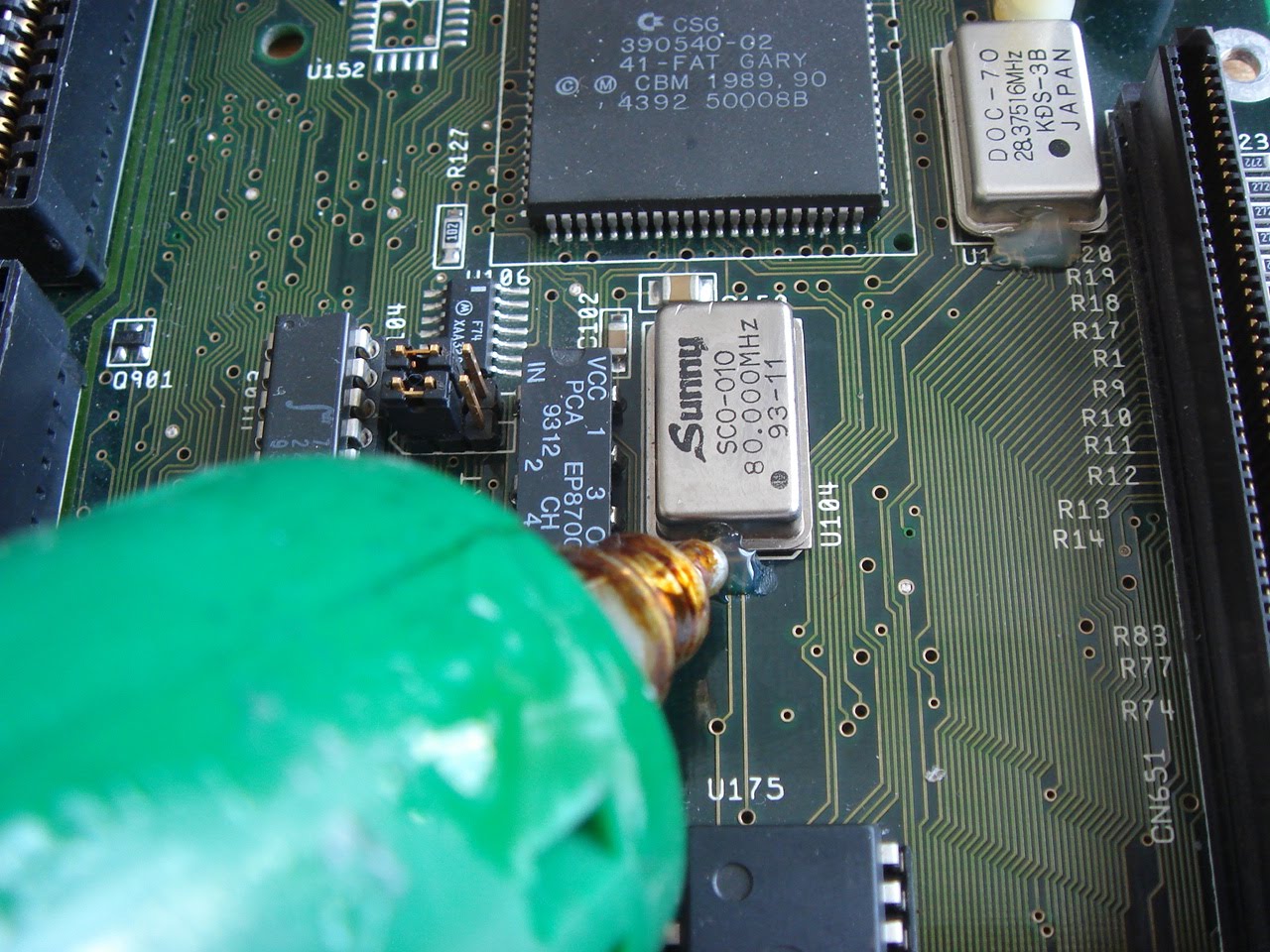

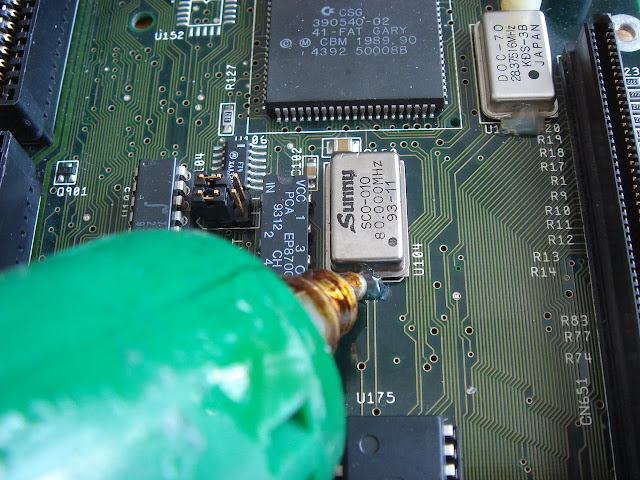

Un point de colle pour fixer le tout :

Et pendant qu'on y est, sur l'autre quartz aussi, tout à côté :

Il y a une bonne accélération de 25 à 40 Mhz, profitons-en ! Le 68030 ne chauffe pas trop à cette nouvelle fréquence !


Zorro A4000

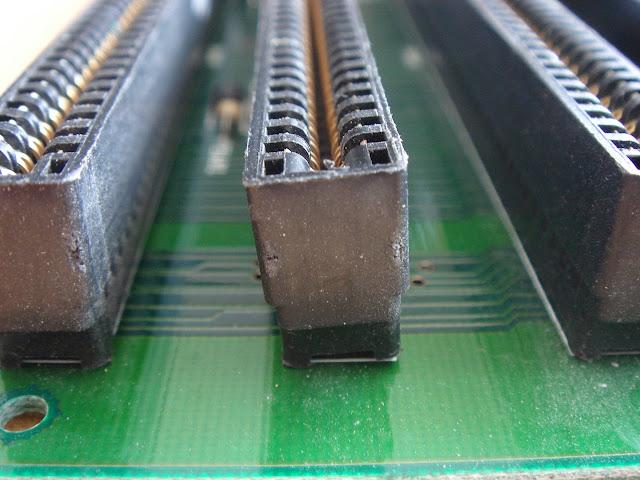

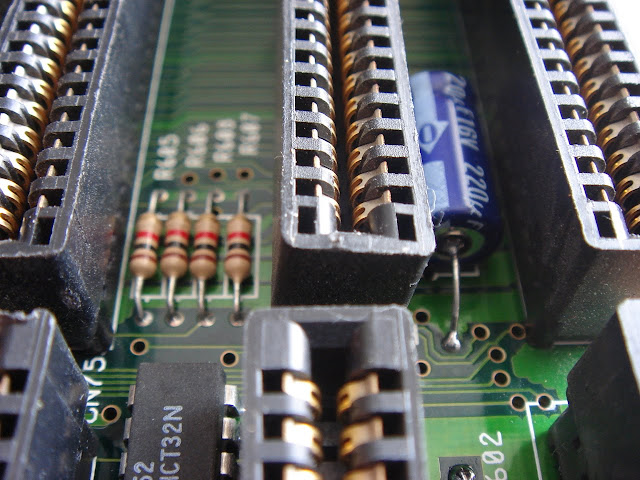

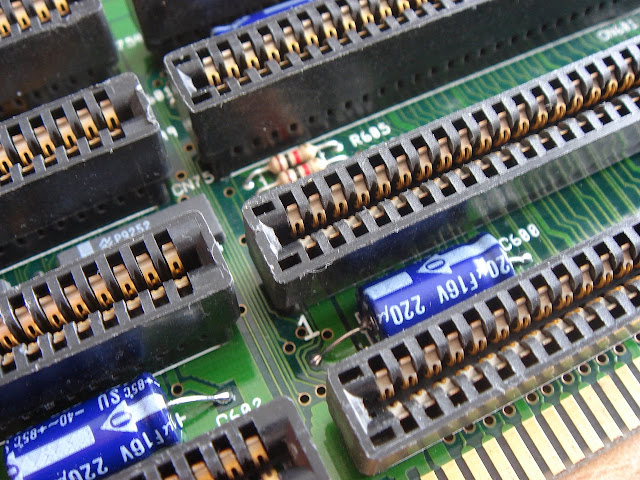

Parfois, sur les chaînes de montage et d'assemblage, des composants ne se positionnent pas correctement. C'est le cas ici pour un connecteur Zorro :

Il n'est donc pas possible d'enficher une carte sur ce slot. La solution est très simple, il suffit de dessouder le connecteur, de le repositionner et de ressouder le tout :

Il est préférable de repositionner à la main, de façon à garder intact la plaque :

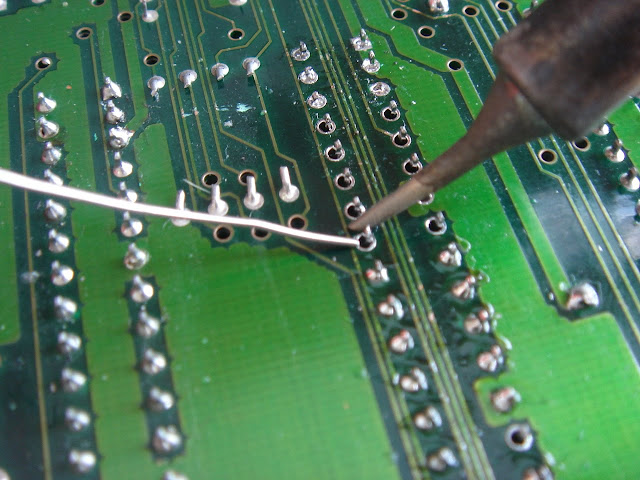

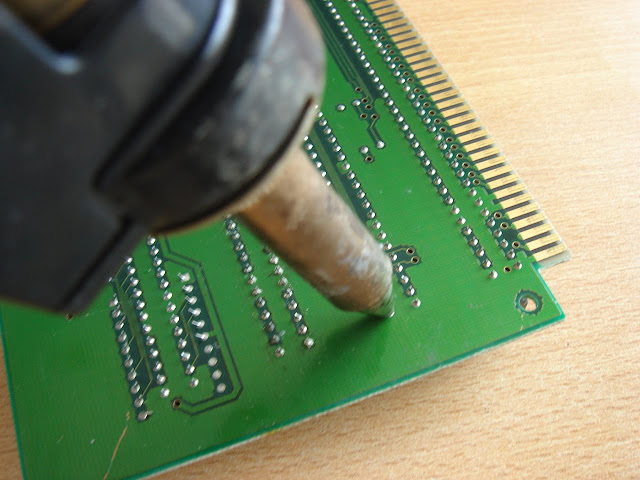

Ressoudage :

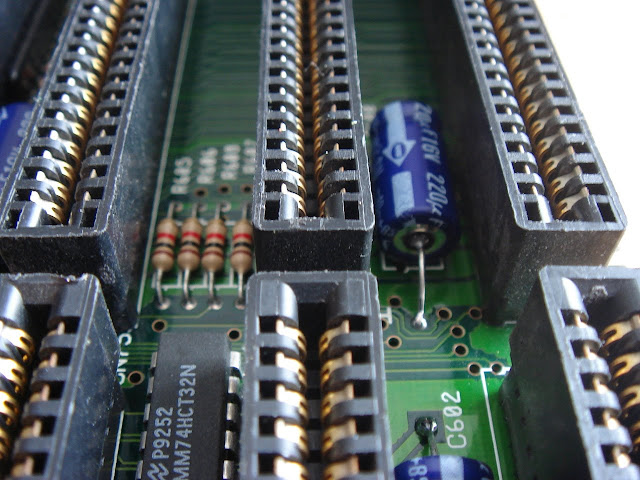

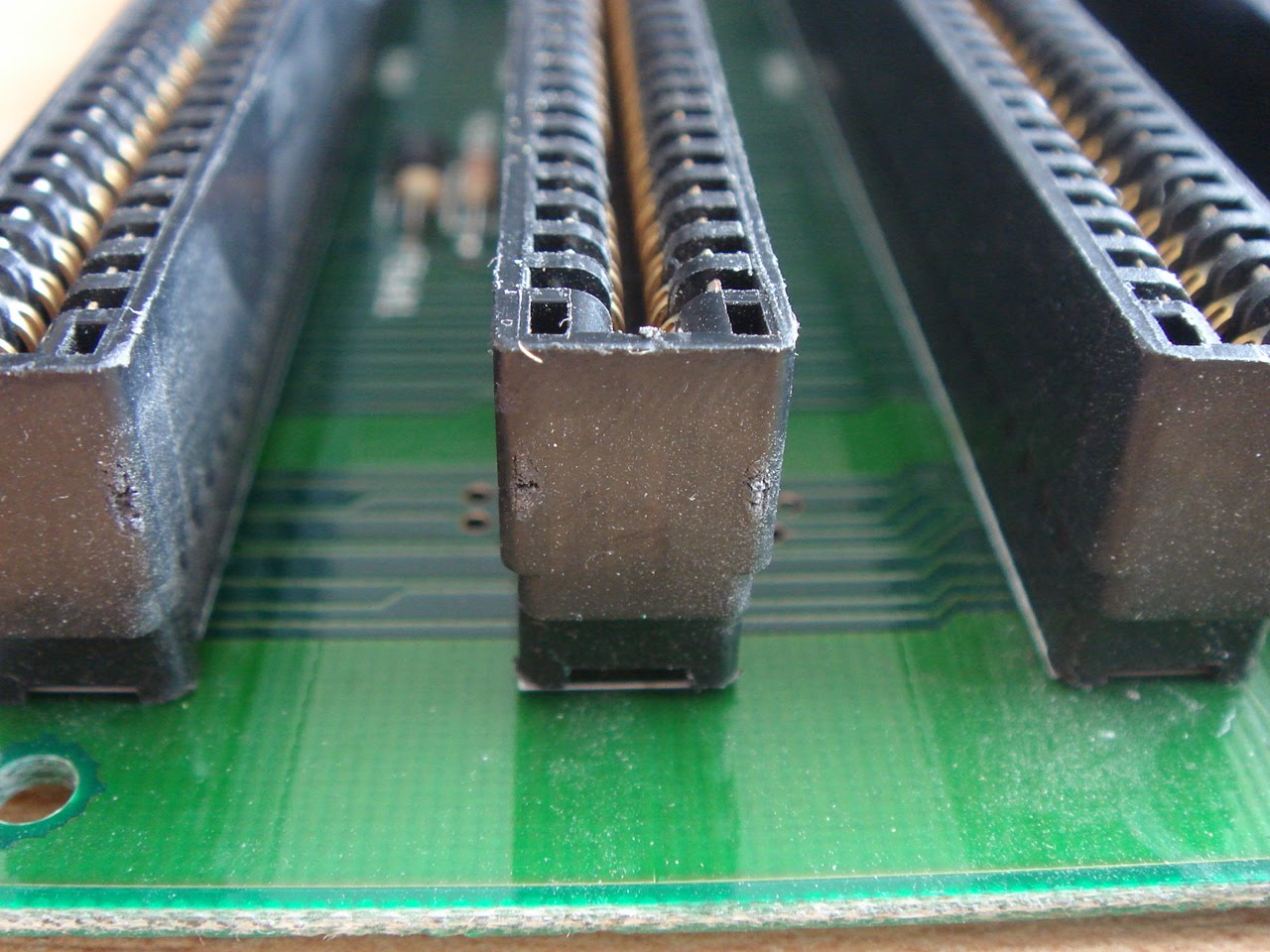

Voilà !

Perfect !


dimanche 4 avril 2010

3dfx cooling (I)

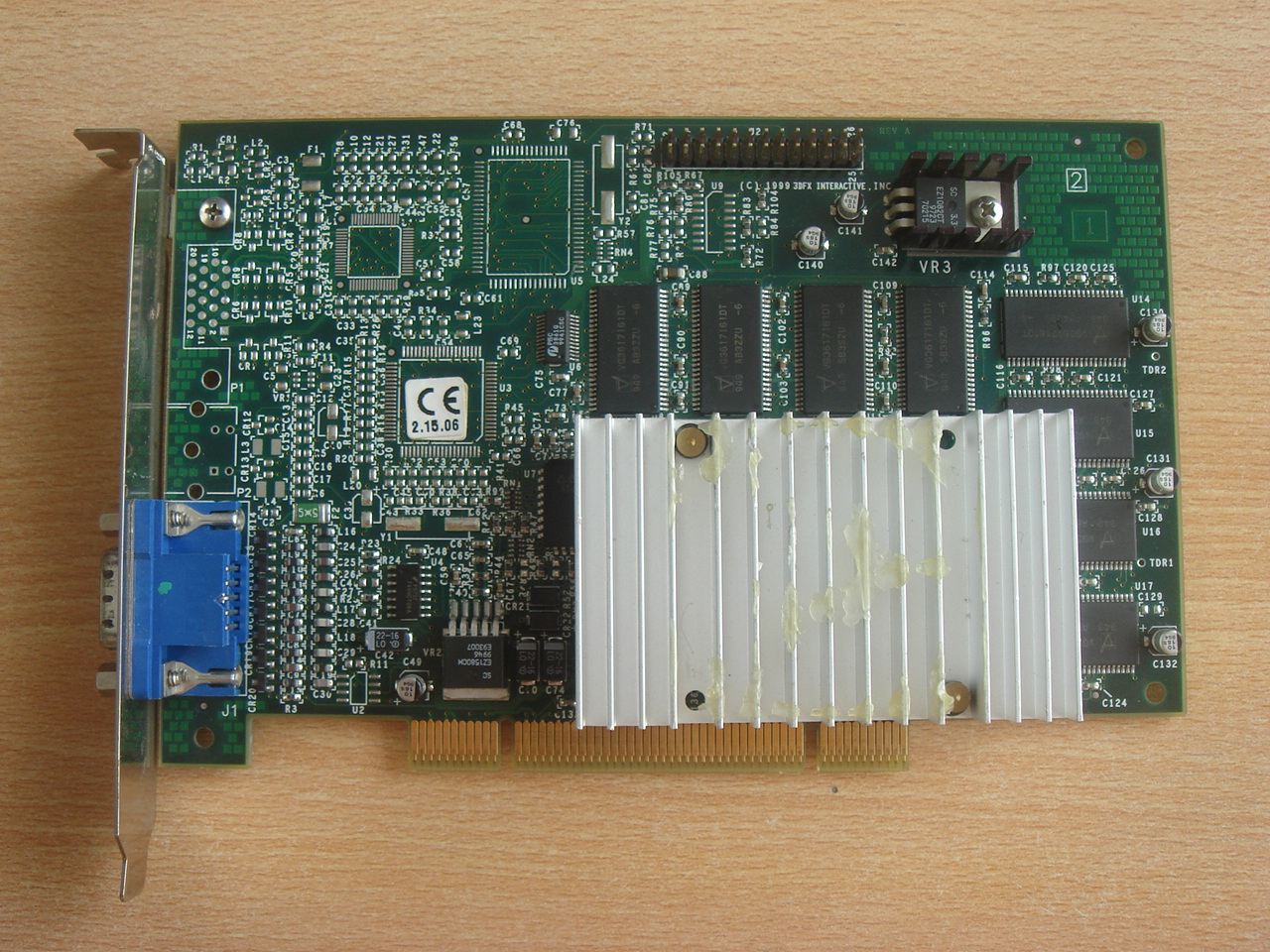

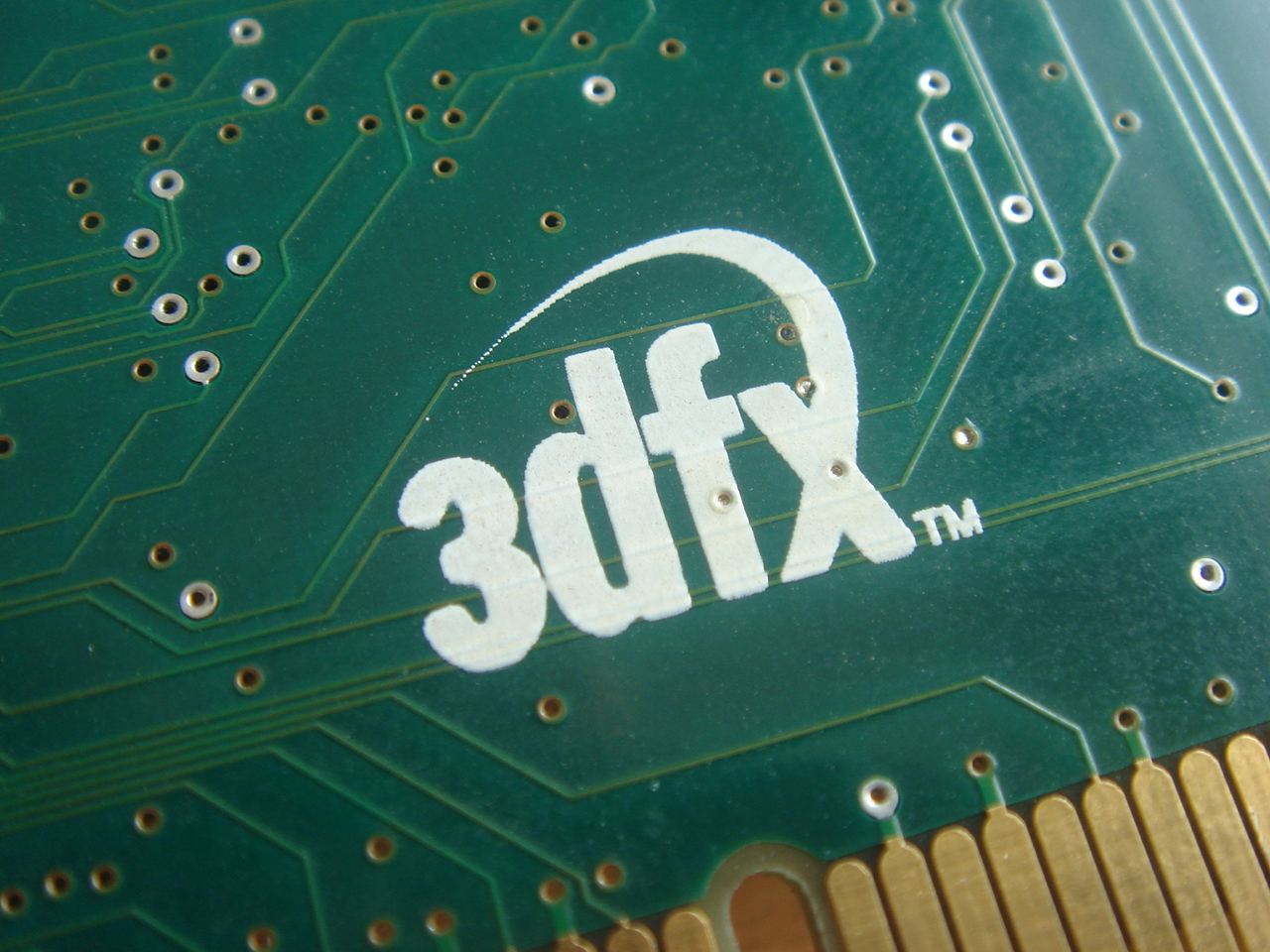

Voici une carte PCI 3dfx V3000 qui pose quelques problèmes, c'est le moins que l'on puisse dire !

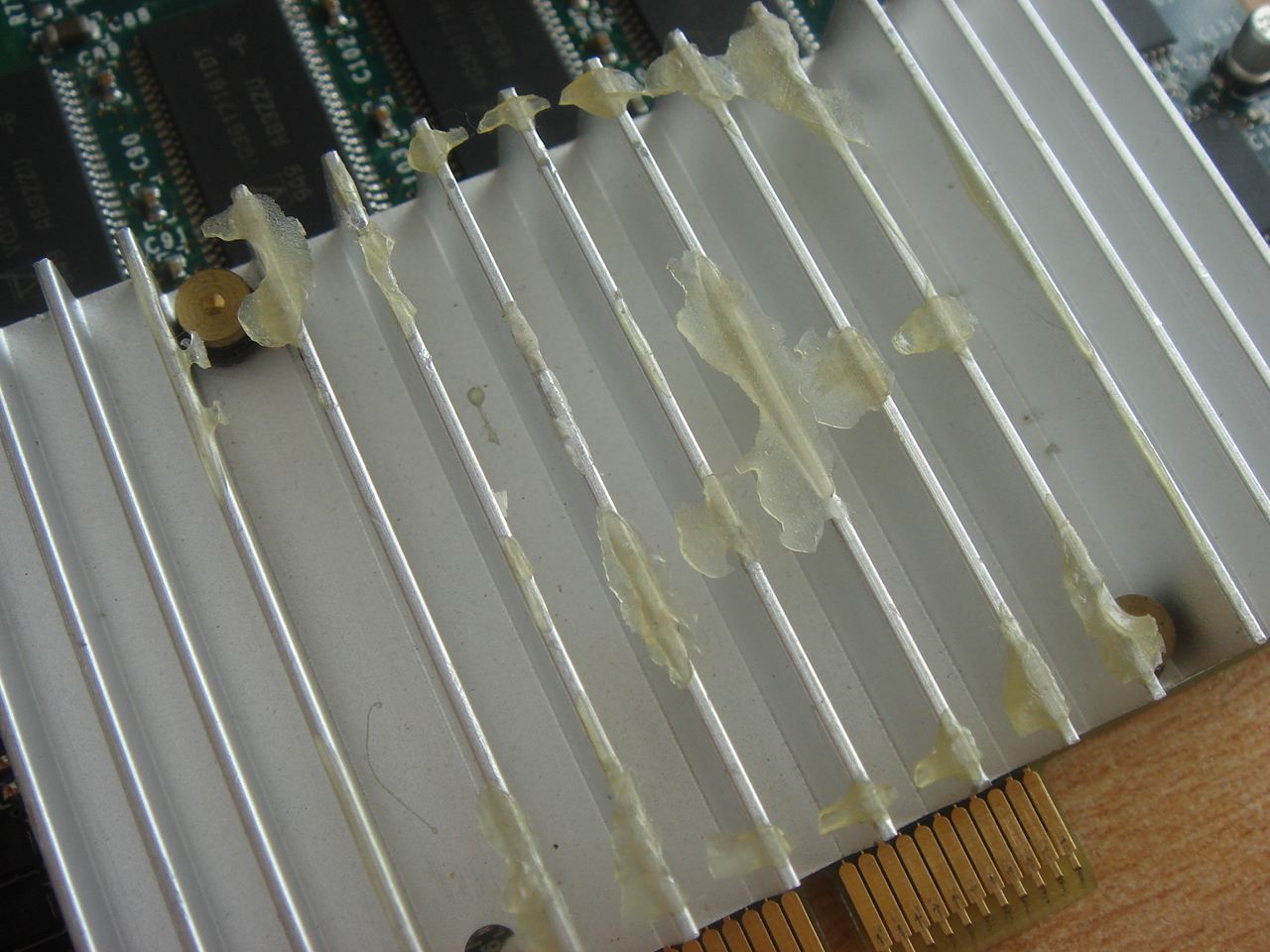

Elle a été vendue dans le commerce sans ventilateur, avec juste un simple radiateur. Sur celle-ci, un ventilo avait été fixé par un utilisateur, les traces de colles sont encore visibles :

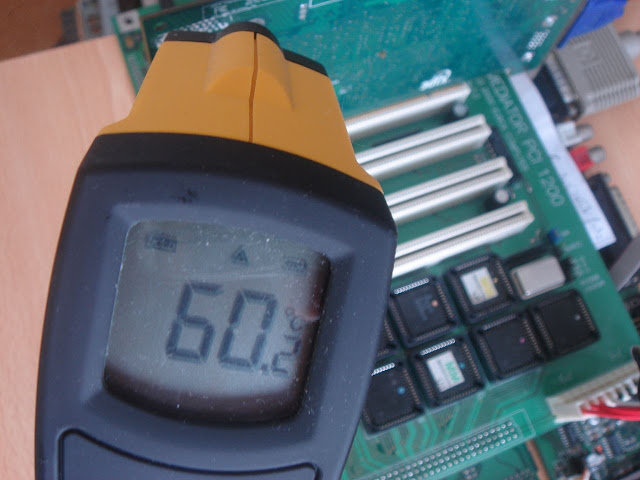

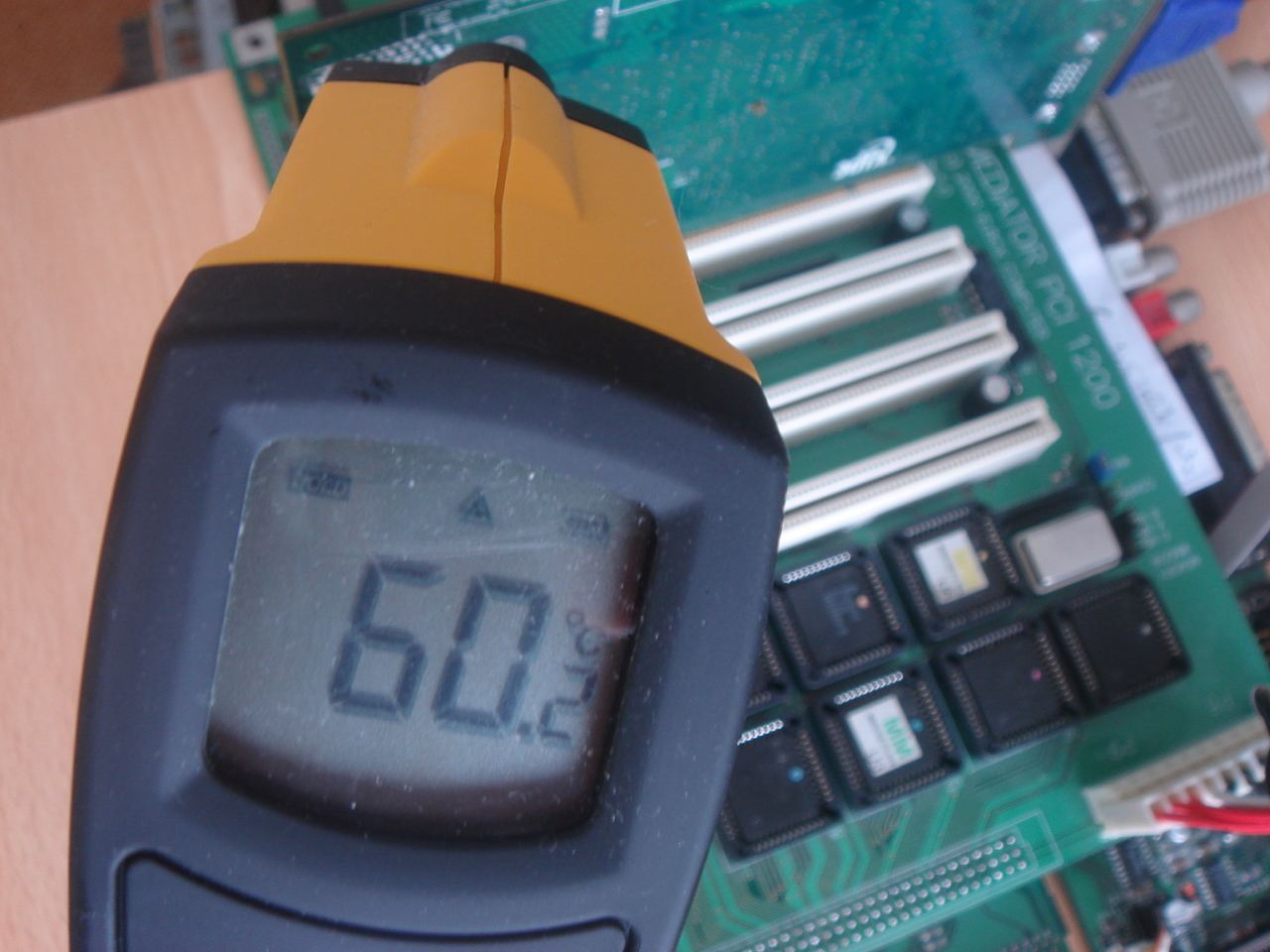

Et à juste titre ! Regardez la température du bouzin en action :

... et sans accélération 3D, sous simple Workbench ! Et de l'autre côté :

De plus, un régulateur est présent, et chauffe encore bien plus !

La limite théorique des composants étant de 65° environ, il y a là urgence à agir ! De l'autre côté de la carte, c'est bouillant aussi :

Notez que le radiateur de ce régulateur est plaqué sur le PCB, qui lui n'est pas du tout fait pour cela. La carte n'a pas pour but de dissiper de la chaleur ! Les températures ici sont prises à l'air libre, ça chauffe donc encore bien plus dans un tour ou un desktop...

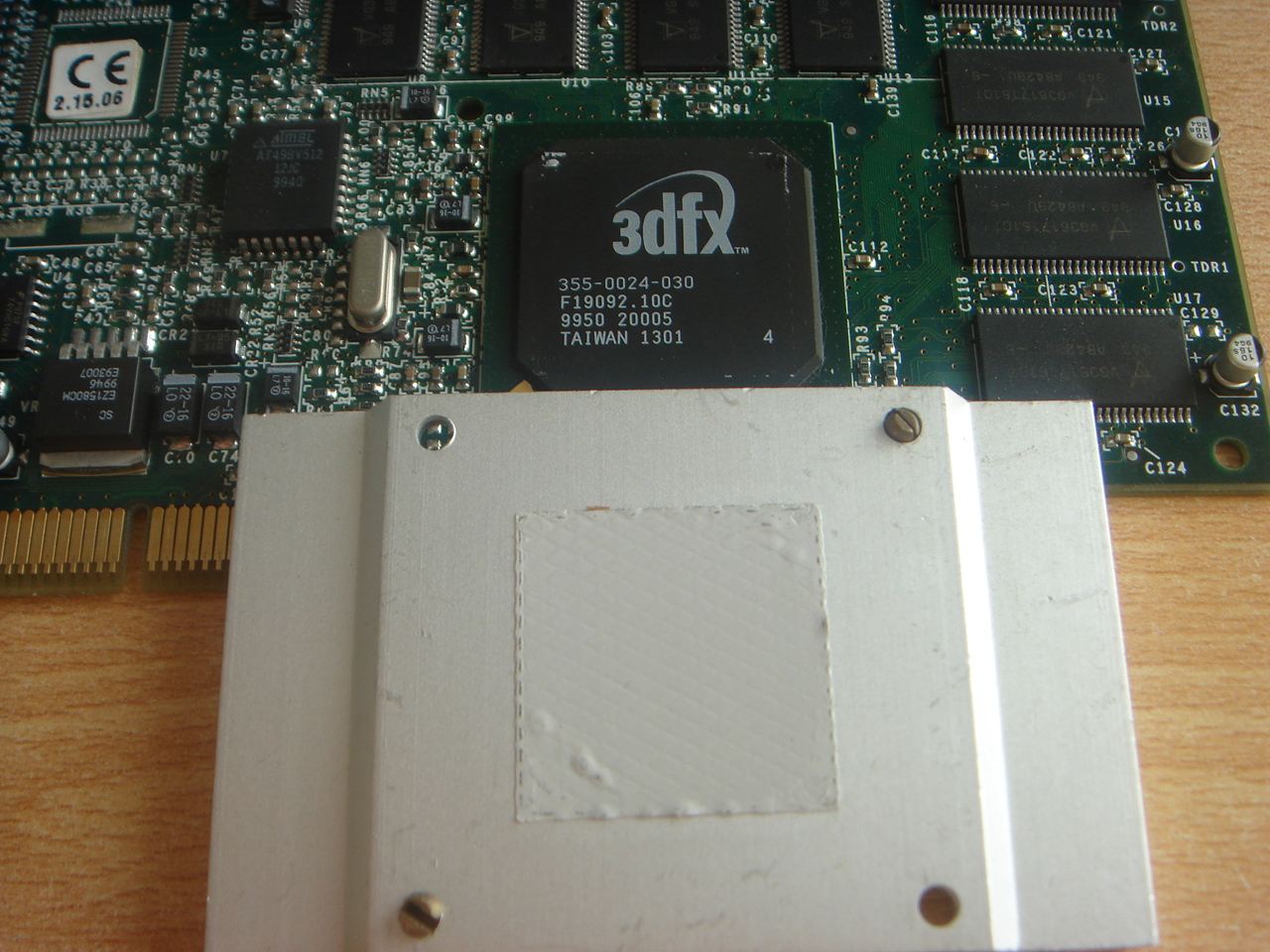

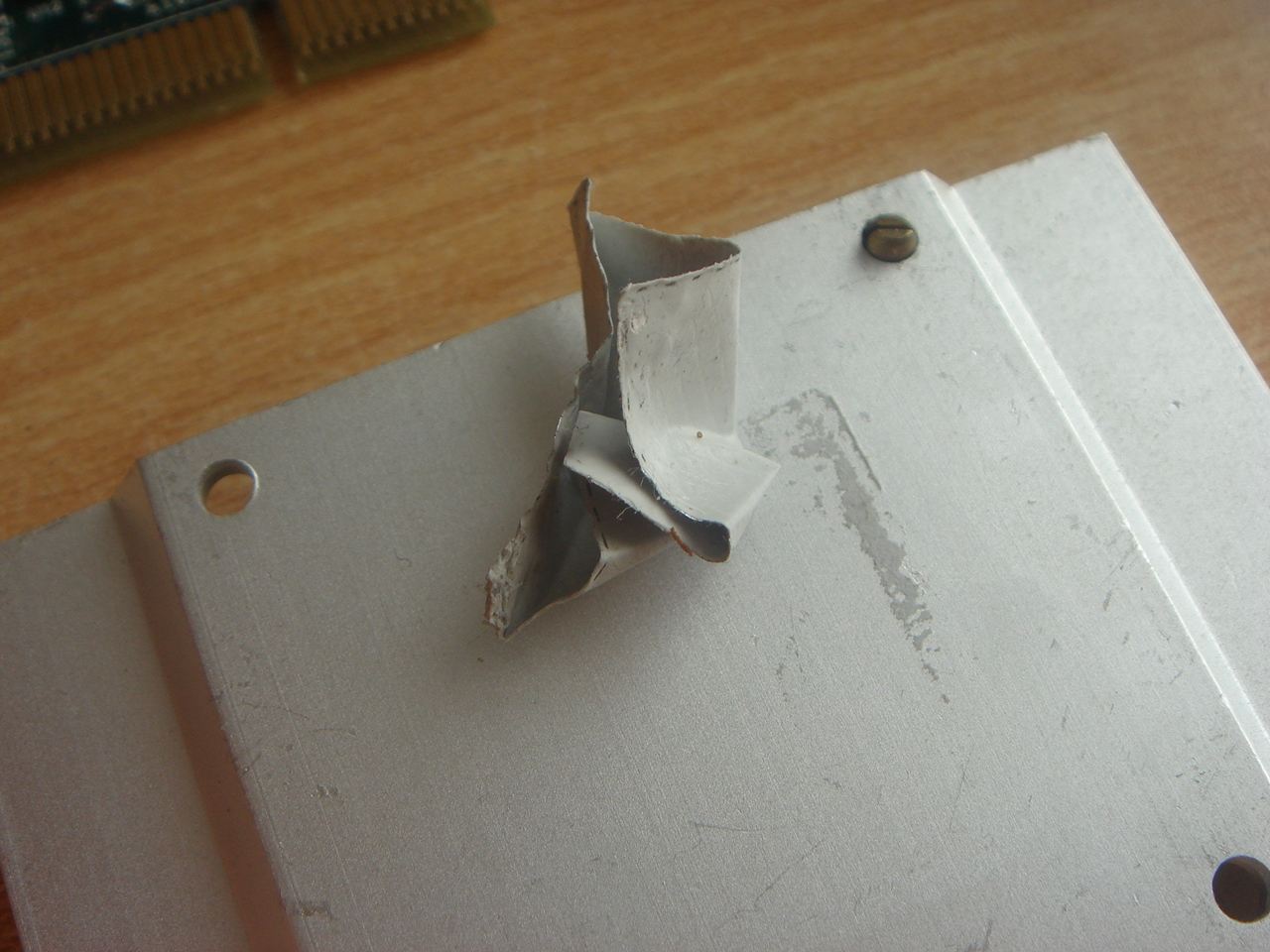

En démontant le radiateur du chipset, nous découvrons qu'un autocollant assez épais  était présent, ce qui a pour effet une moins bonne dissipation thermique, c'est certain... De la pâte est bien plus efficace...

Allez, byebye...

Cleanons le chipset avec de l'acétone :

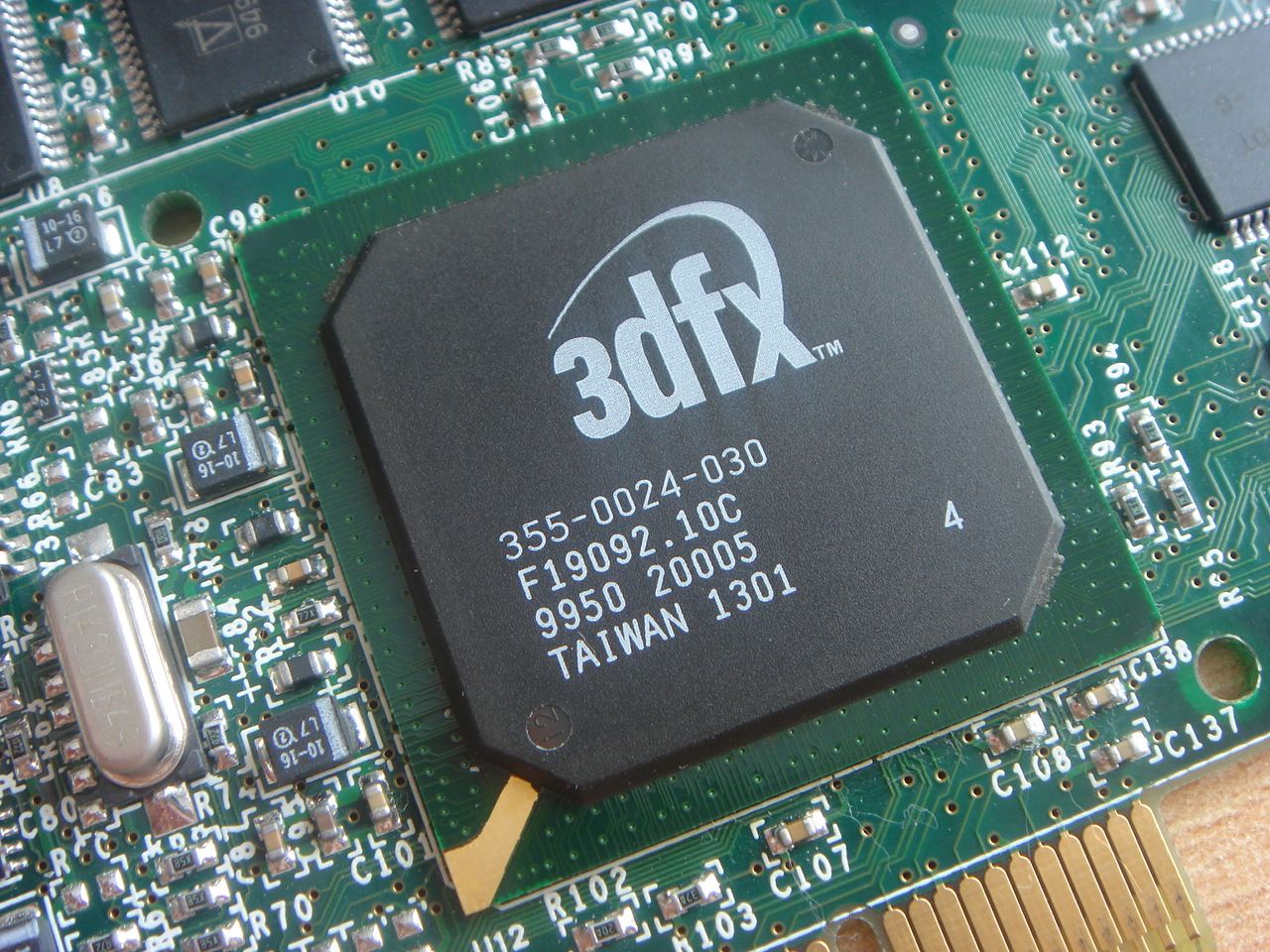

Voilà, c'est bien maintenant :

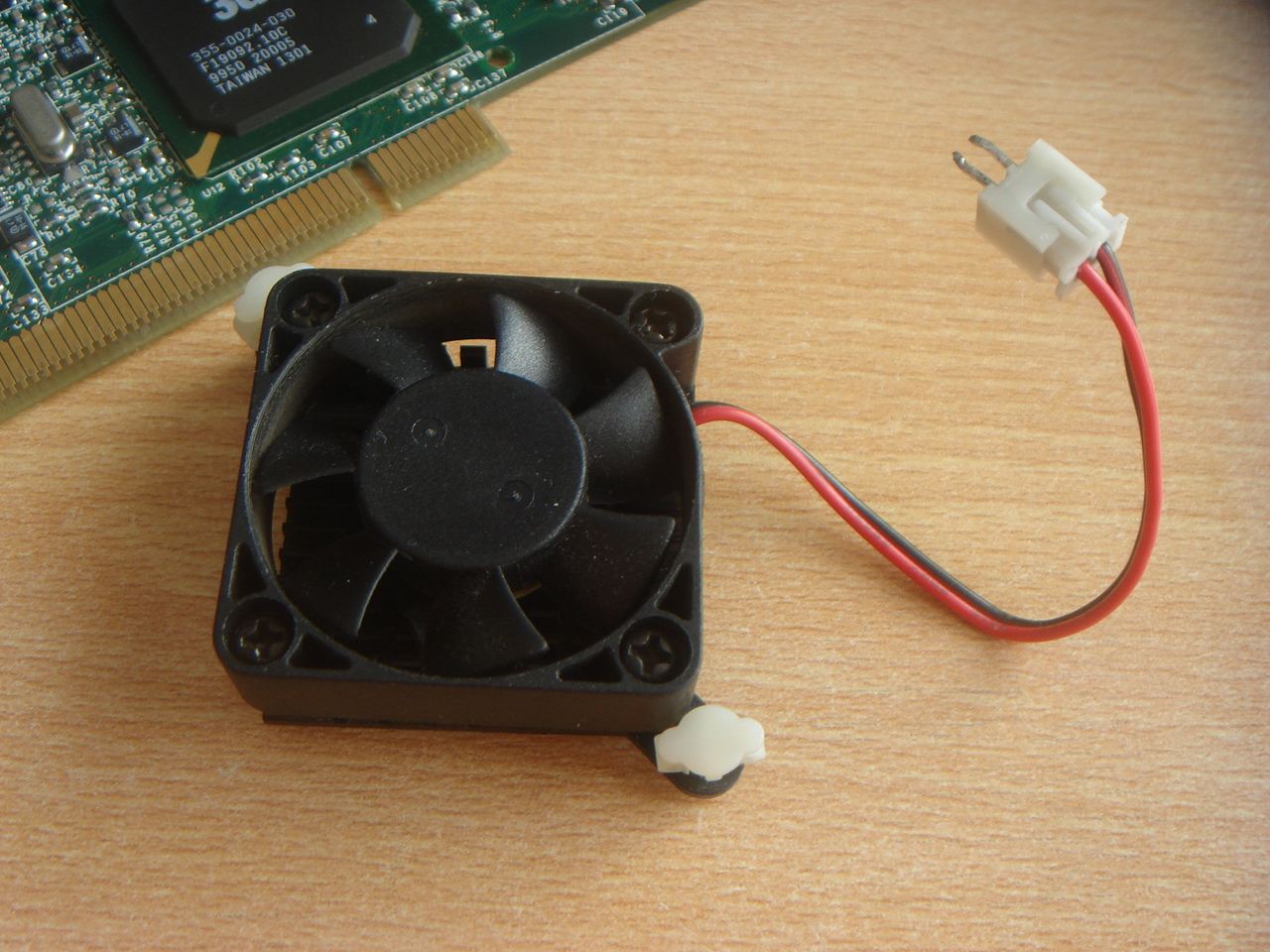

Prenons un ventirad de chipset, récupéré sur une carte PC qui ne fonctionnait plus :

L'espacement des trous n'est pas standard sur les 3dfx, il fait 5.7mm environ... La norme étant à 5.5 !

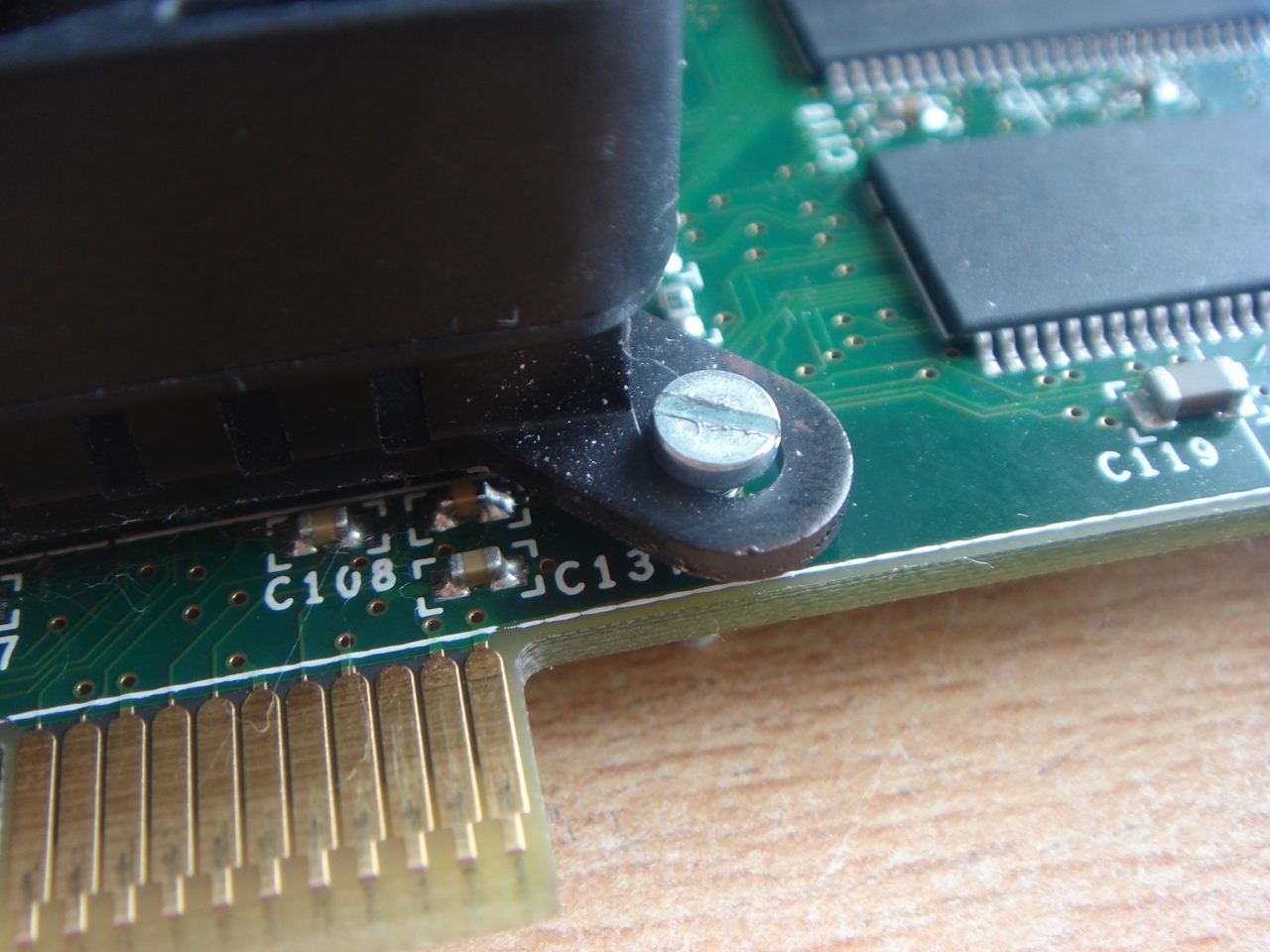

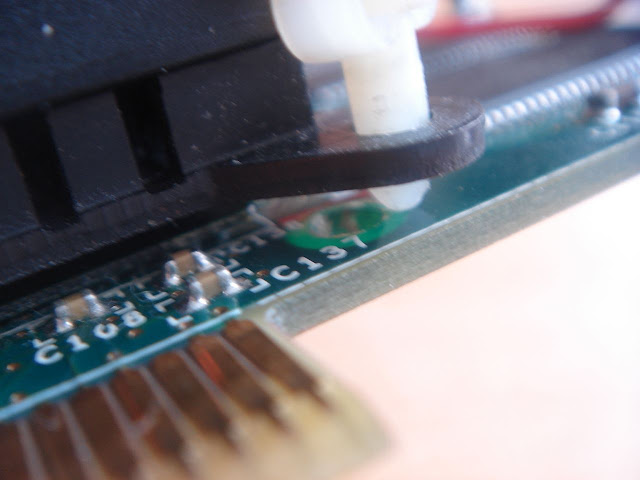

Il suffit d'acheter des écrous très fins, et ça résout tout !

Badigeonnons le radiateur avec de la bonne pâte thermique :

Et le chipset 3dfx ensuite :

Que nous fixons en faisant des ronds pour que la pâte soit bien étalée :

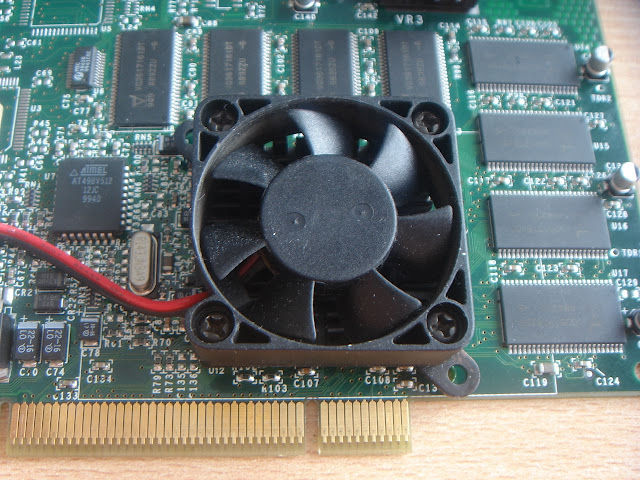

Et hop :

Il nous faut brancher le ventilateur maintenant. C'est un 12 volts :

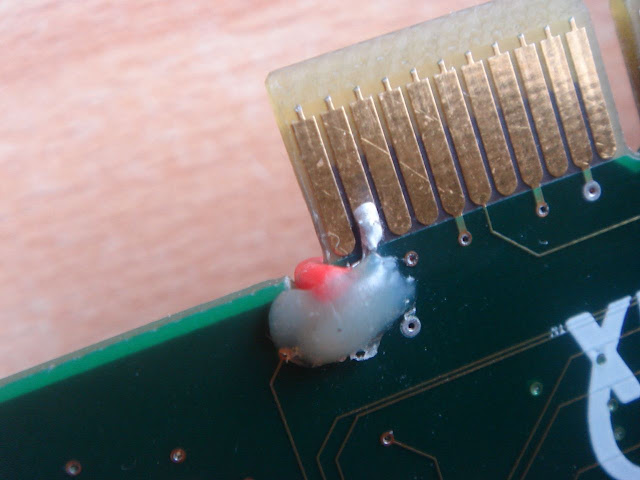

Il n'y a pas ce voltage sur la carte, il faut donc le prendre au connecteur PC. Commençons pas connecter la ground ici :

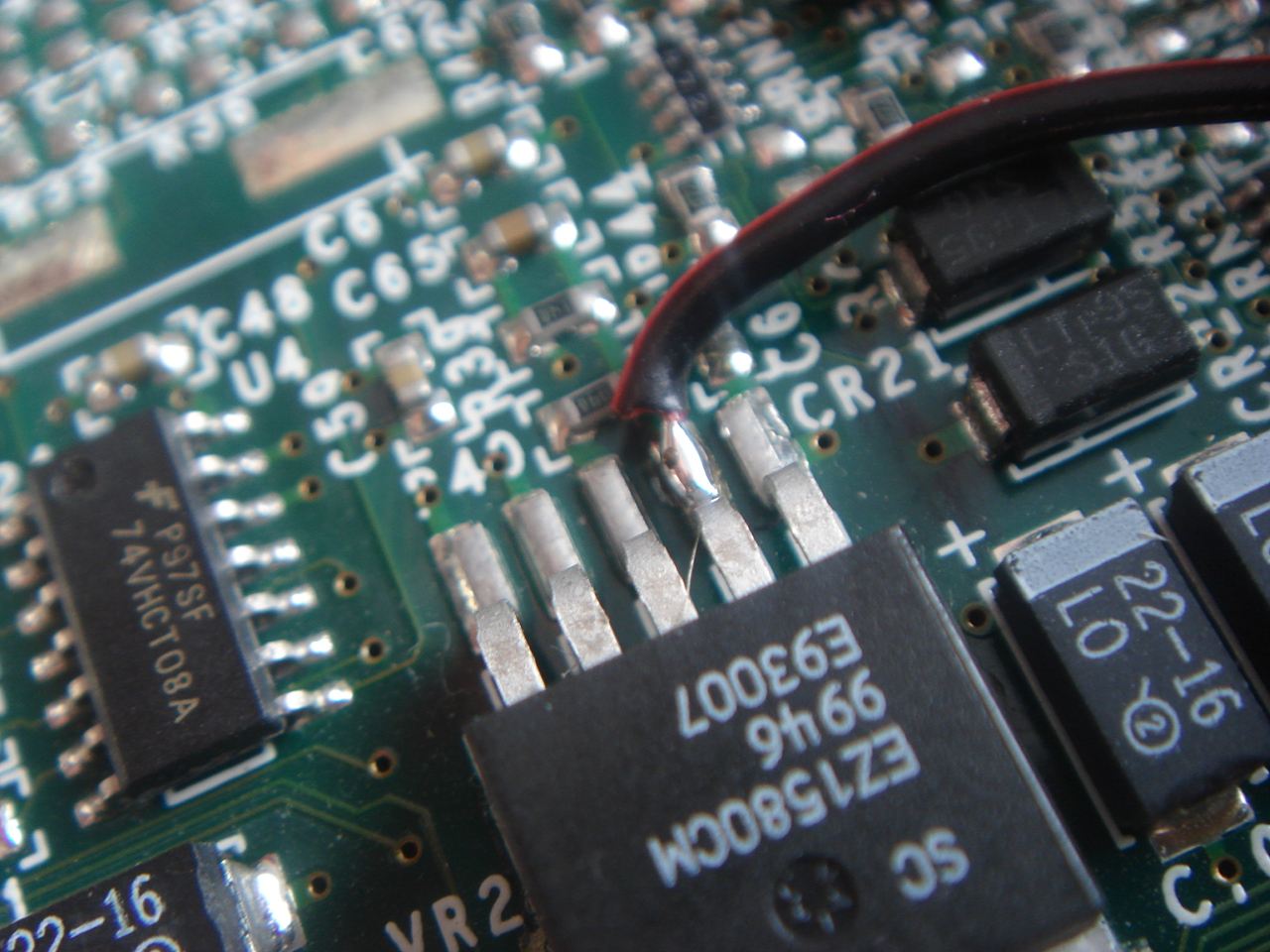

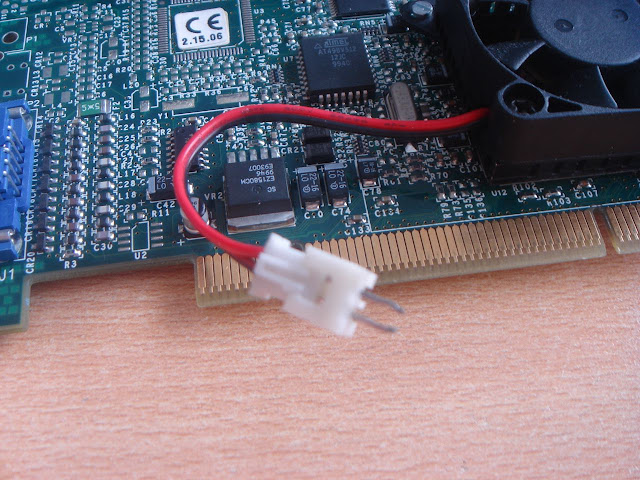

Et le plus rouge qui sera de l'autre côté :

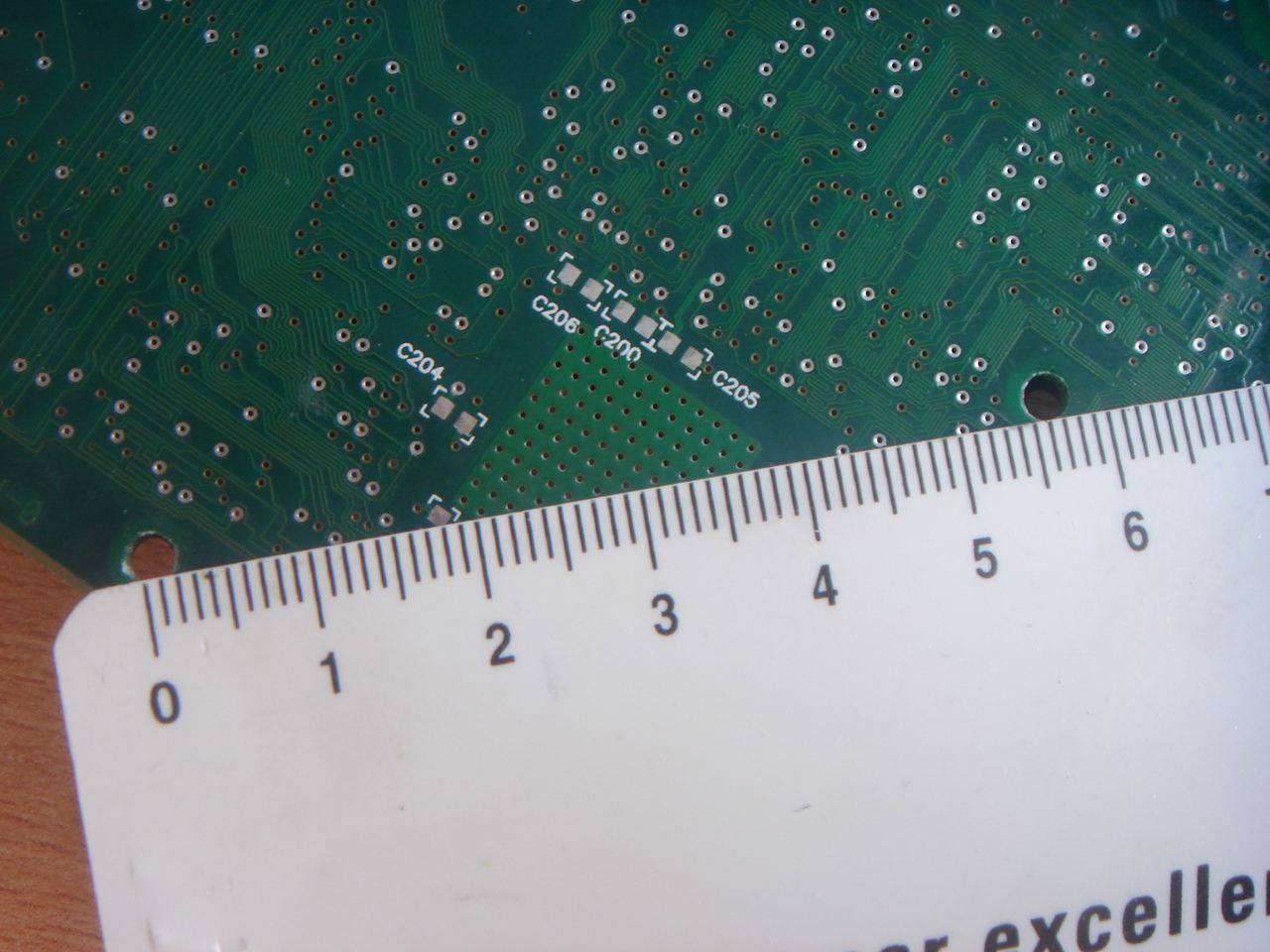

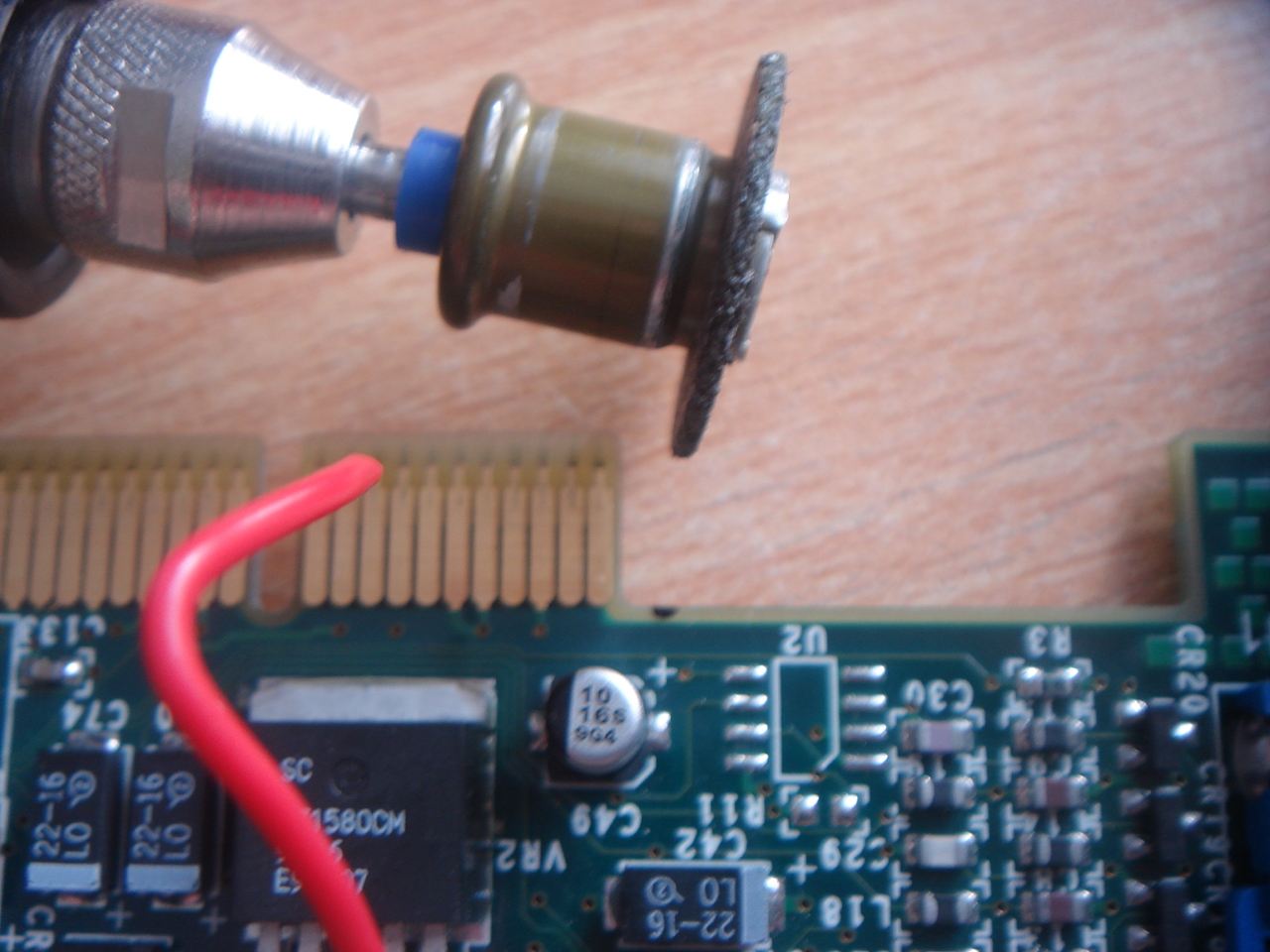

Pour cela, nous allons aménager un espace pour le câble. Il n'y a pas de piste à cette endroit des deux côtés. La carte étant très probablement multi-couches, le creux ne doit pas être très profond :

Voilà, c'est nickel maintenant :

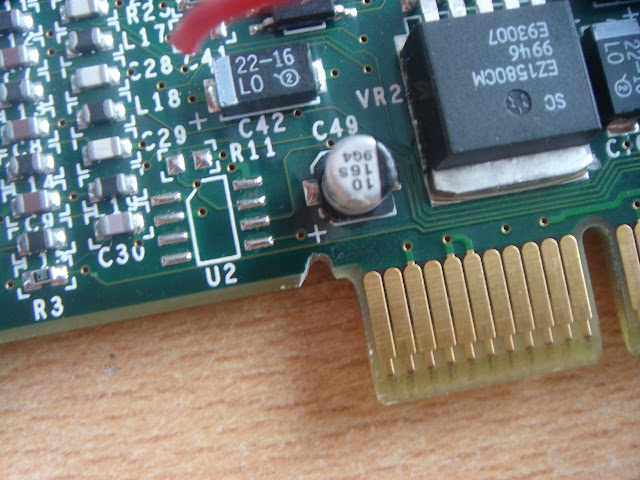

Il faut le souder ici, en rajoutant de la colle chaude pour maintenir le tout :

Rajoutons-en là aussi :

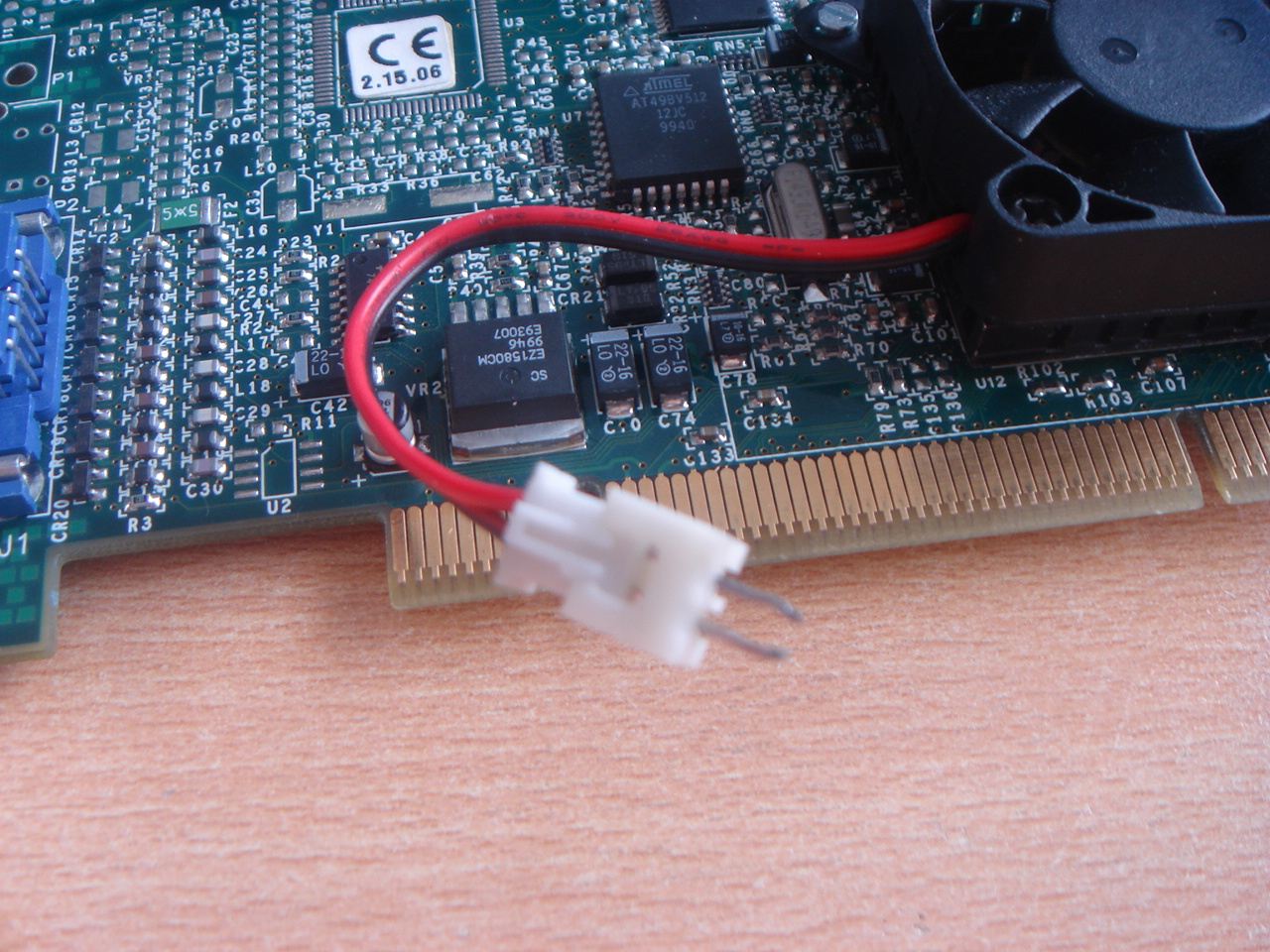

C'est impec maintenant :

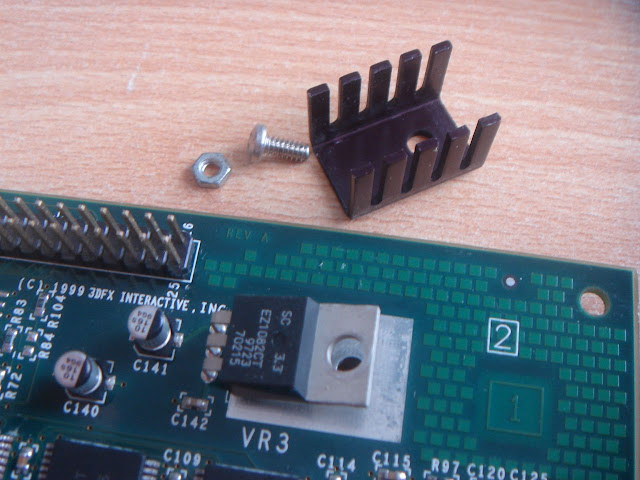

Occupons-nous maintenant du régulateur :

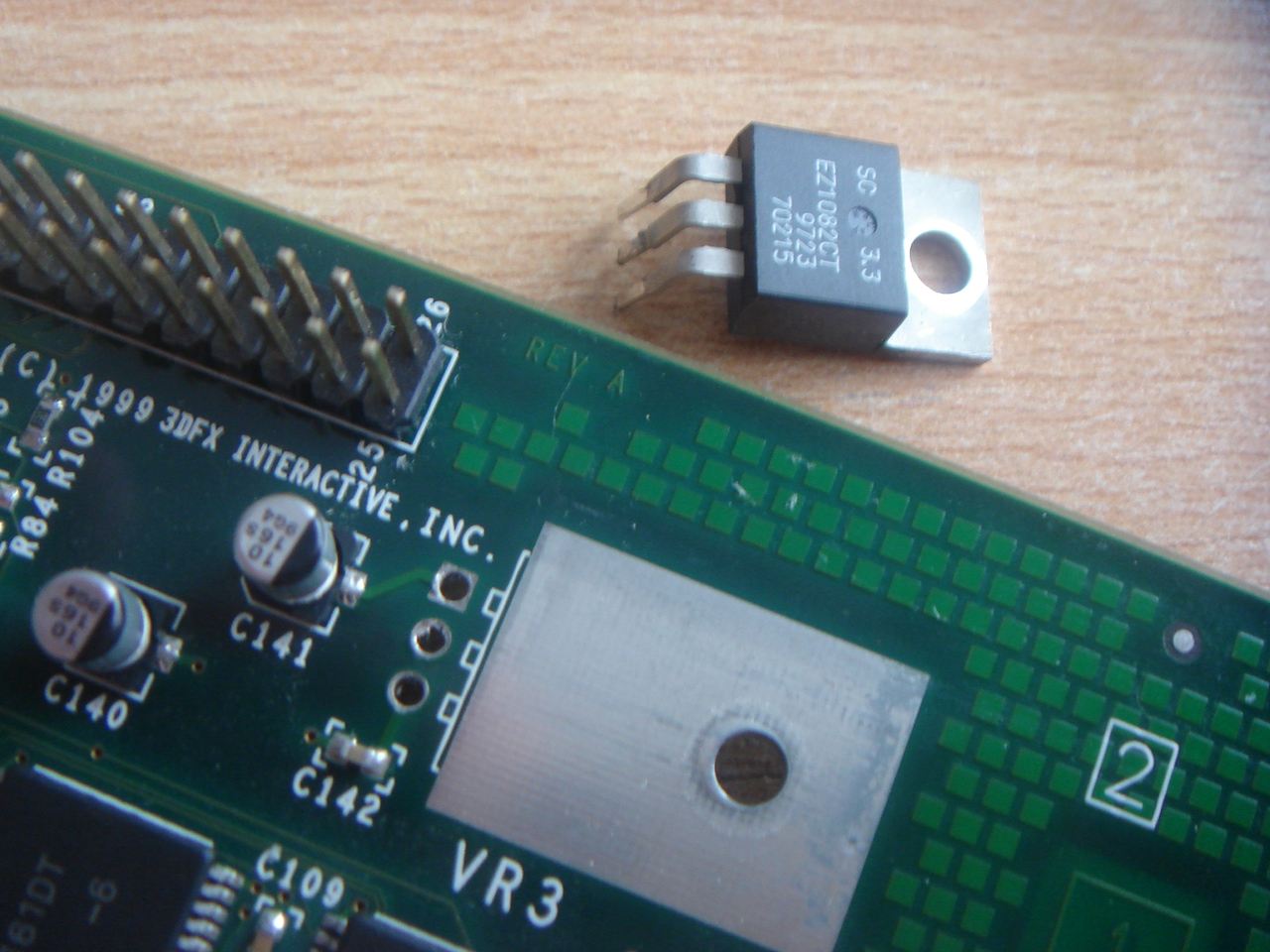

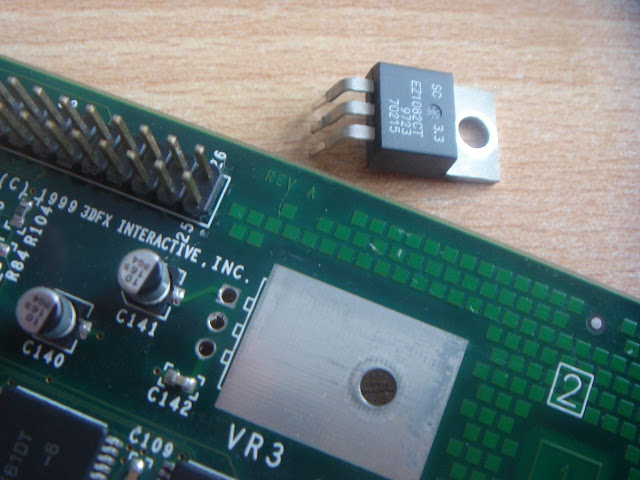

Nous le dessoudons :

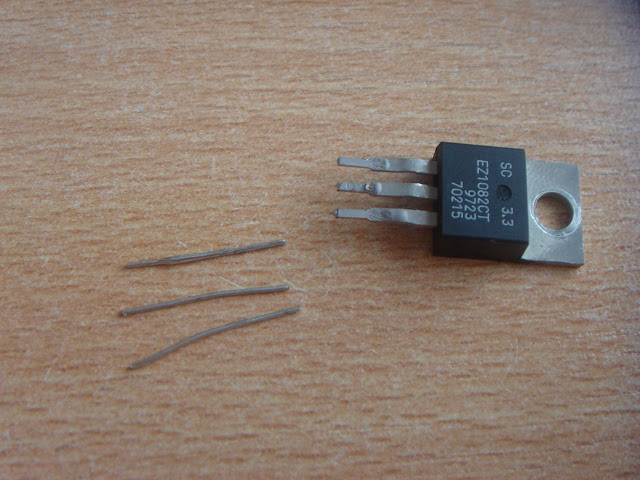

Dépliage de ses trois tiges :

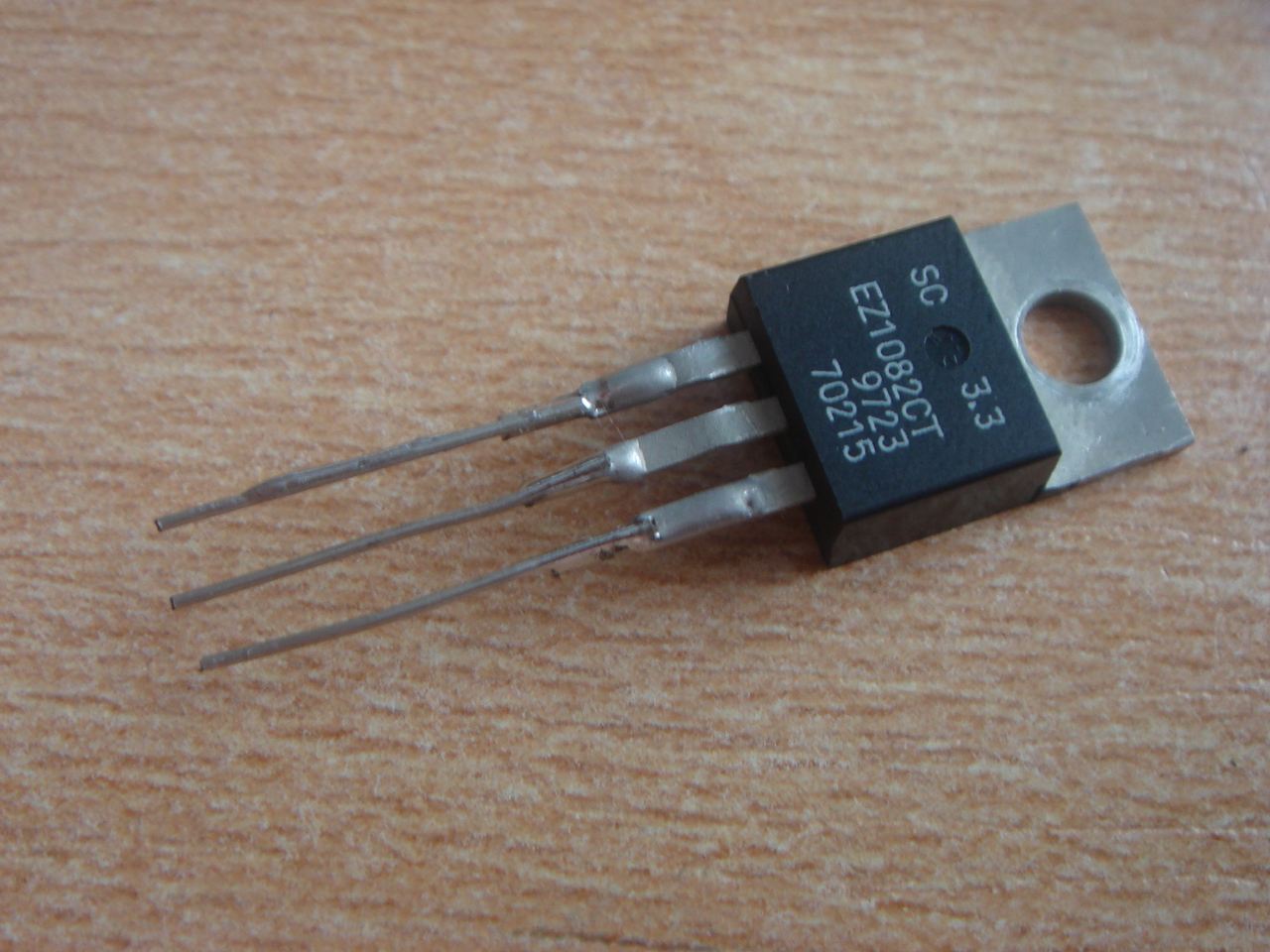

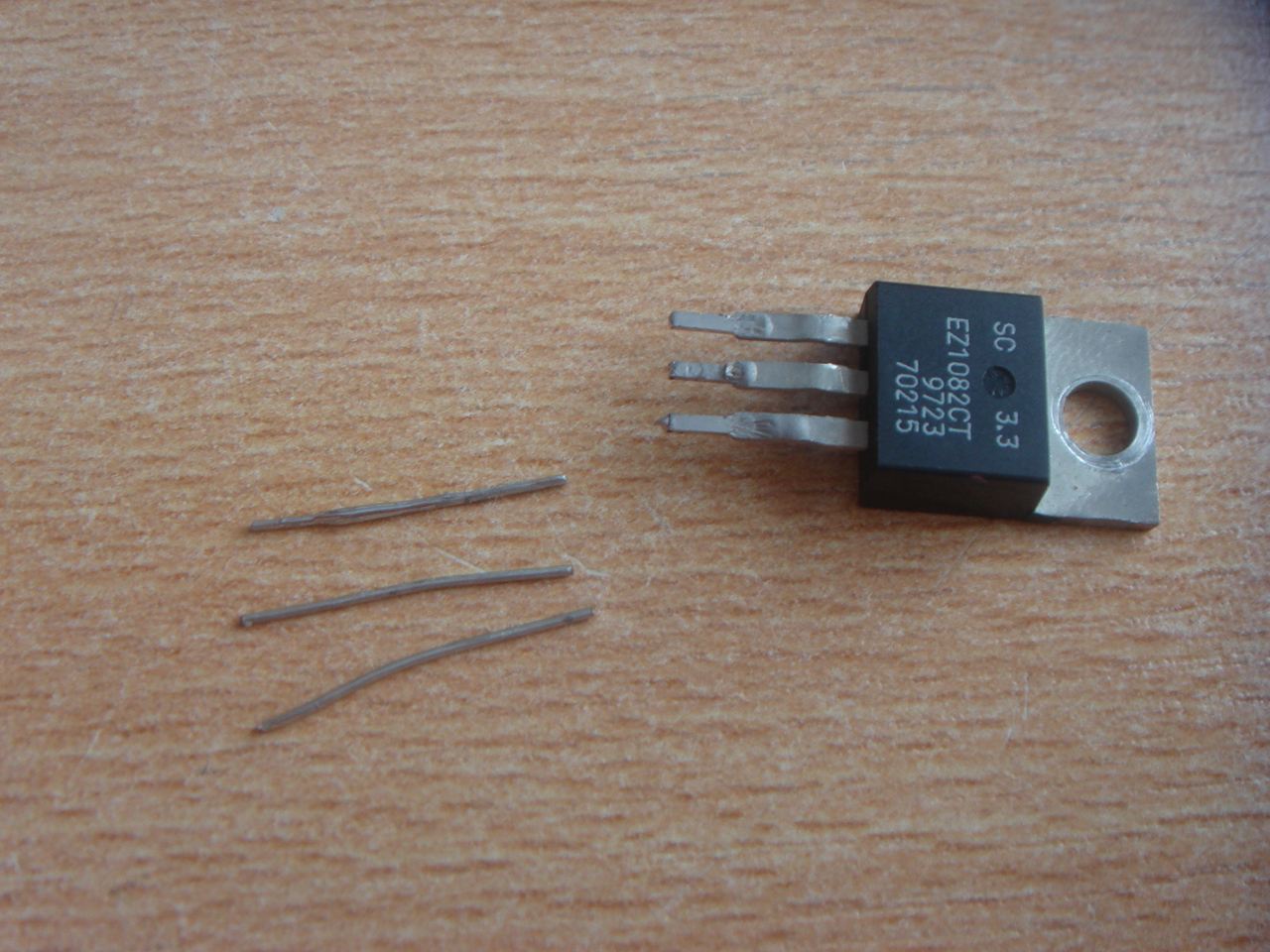

Nous les rallongeons avec des tiges de résistances :

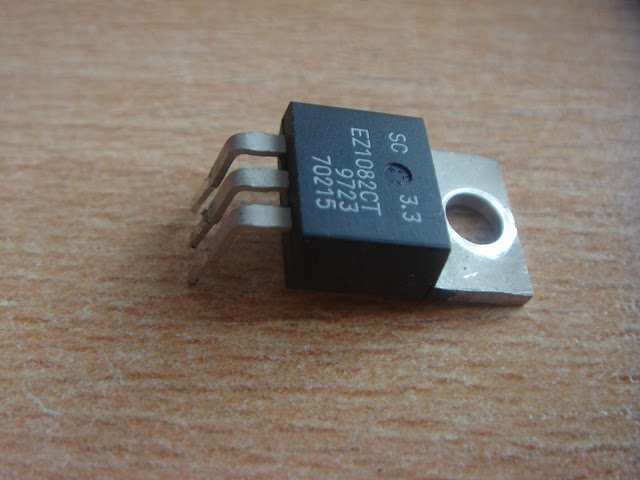

Et que nous plions à 90° comme ceci :

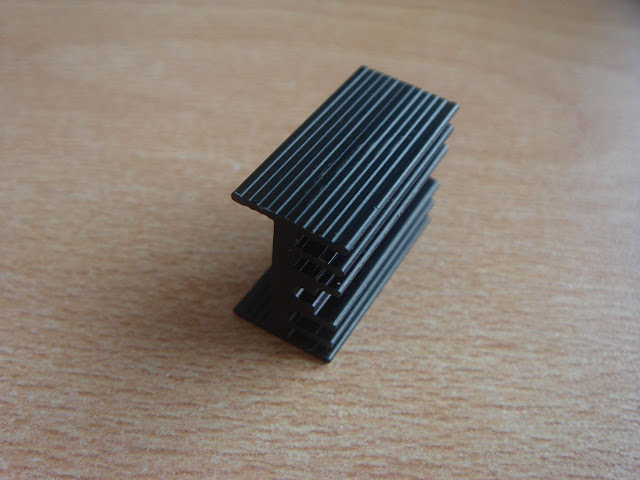

Prenons maintenant un vrai radiateur digne de ce nom pour régulateur. Celui-ci est plus volumineux déjà et chauffera moins la partie de la carte sur laquelle il sera fixé :

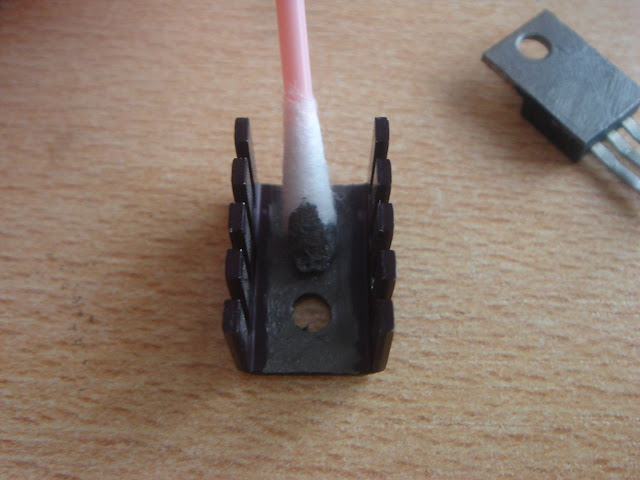

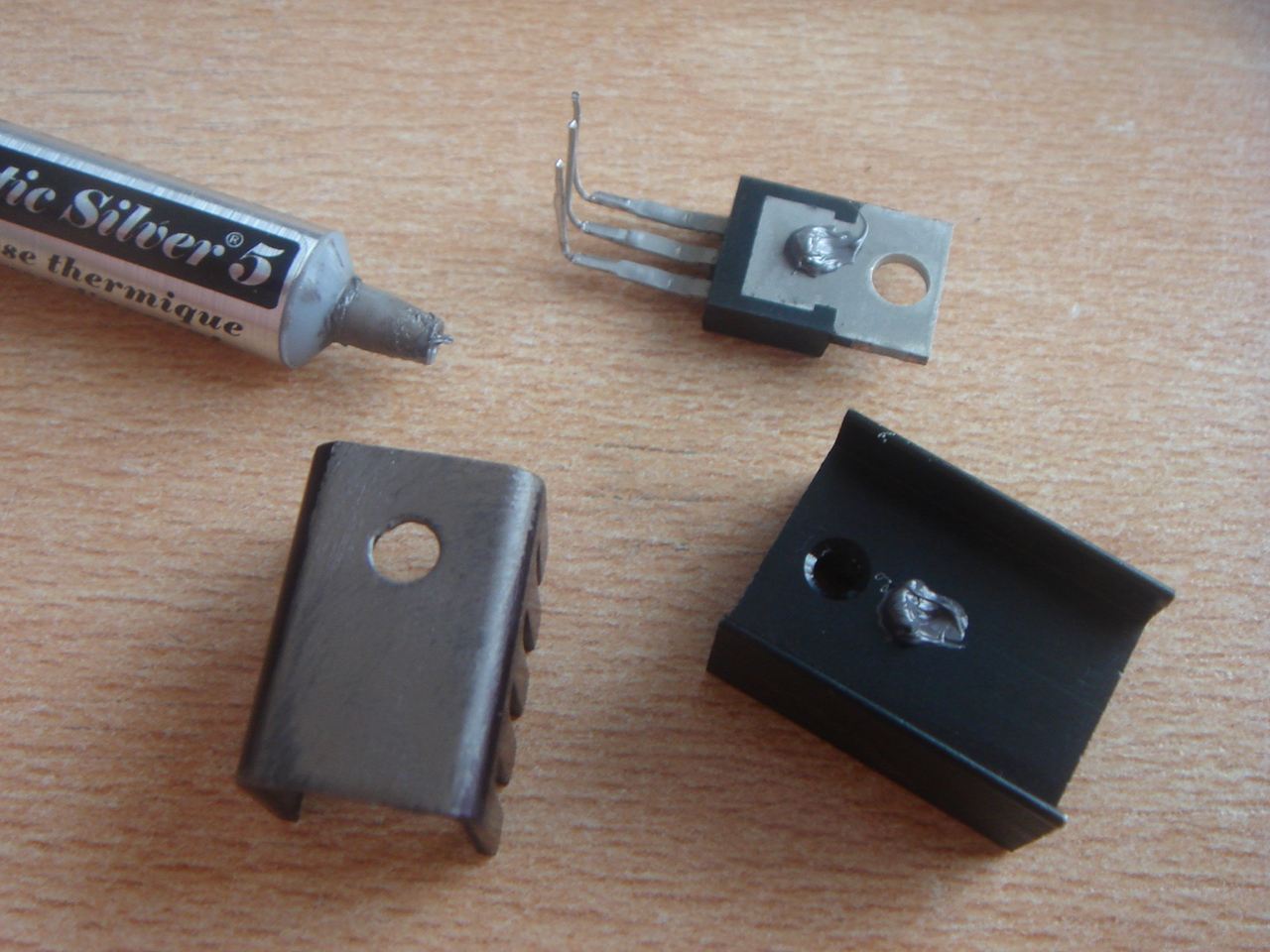

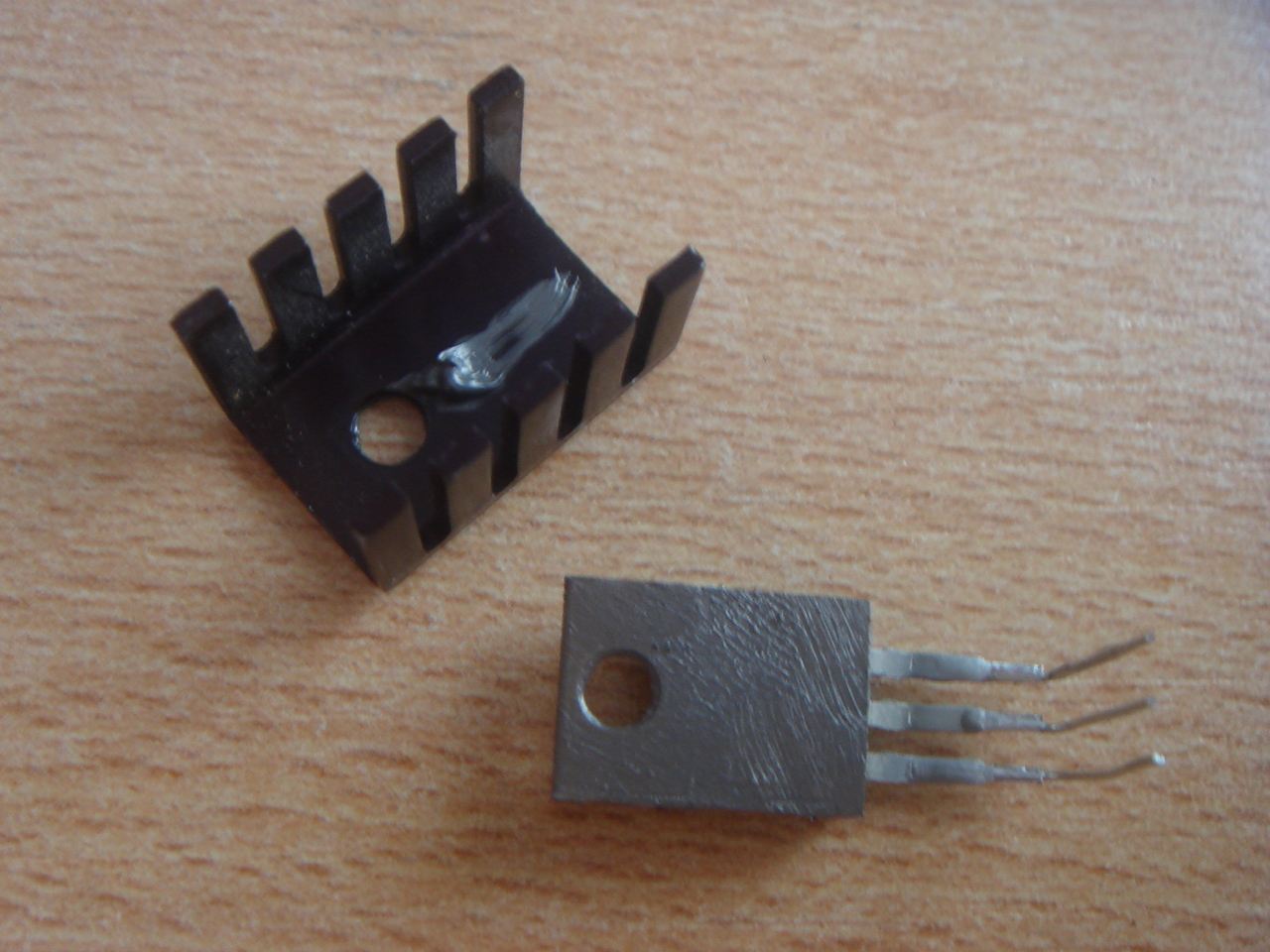

Appliquons maintenant de la bonne pâte thermique sur tous ces composants afin que la propagation de la chaleur soit vraiment très bonne :

Nous assemblons les éléments :

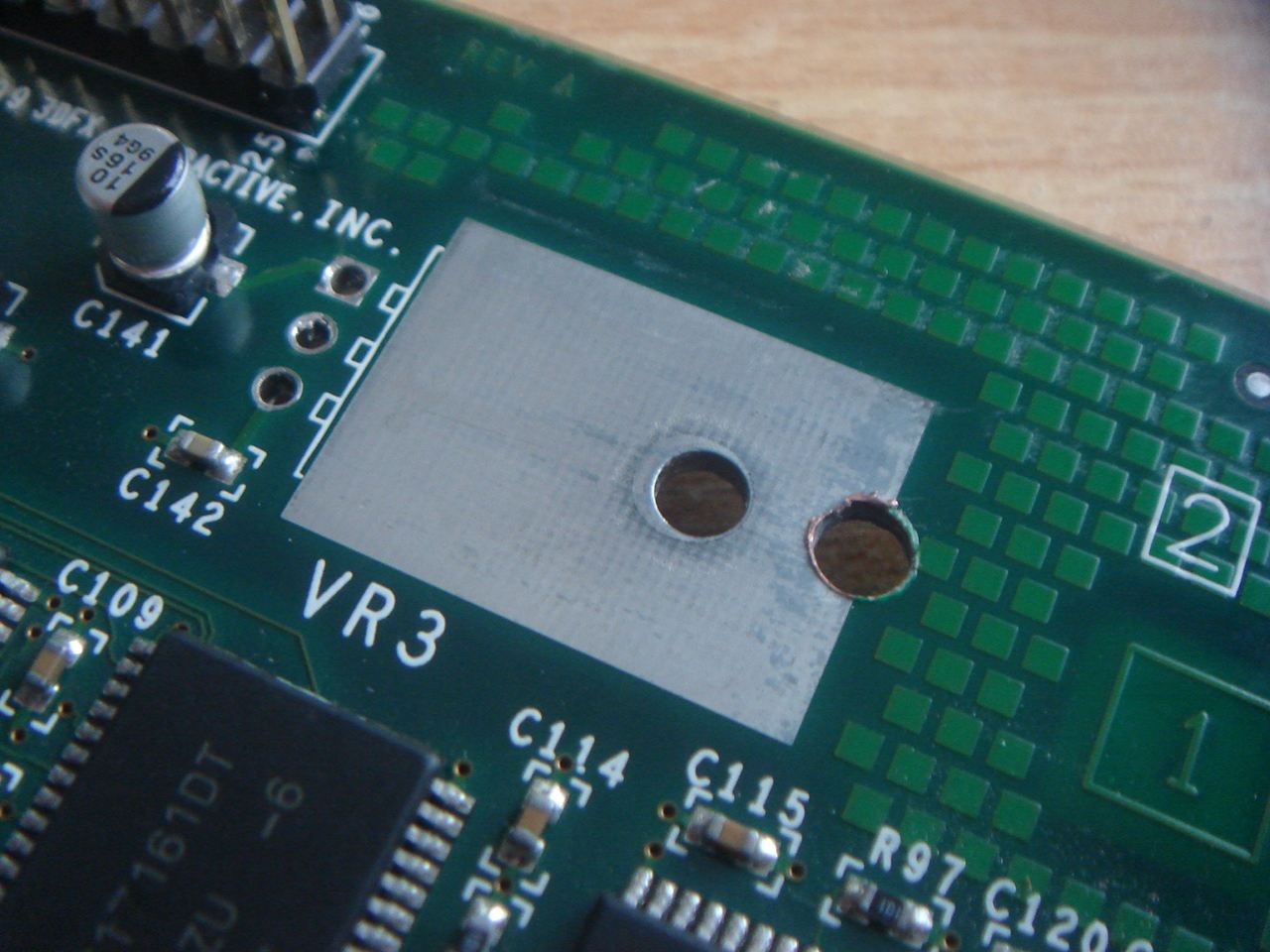

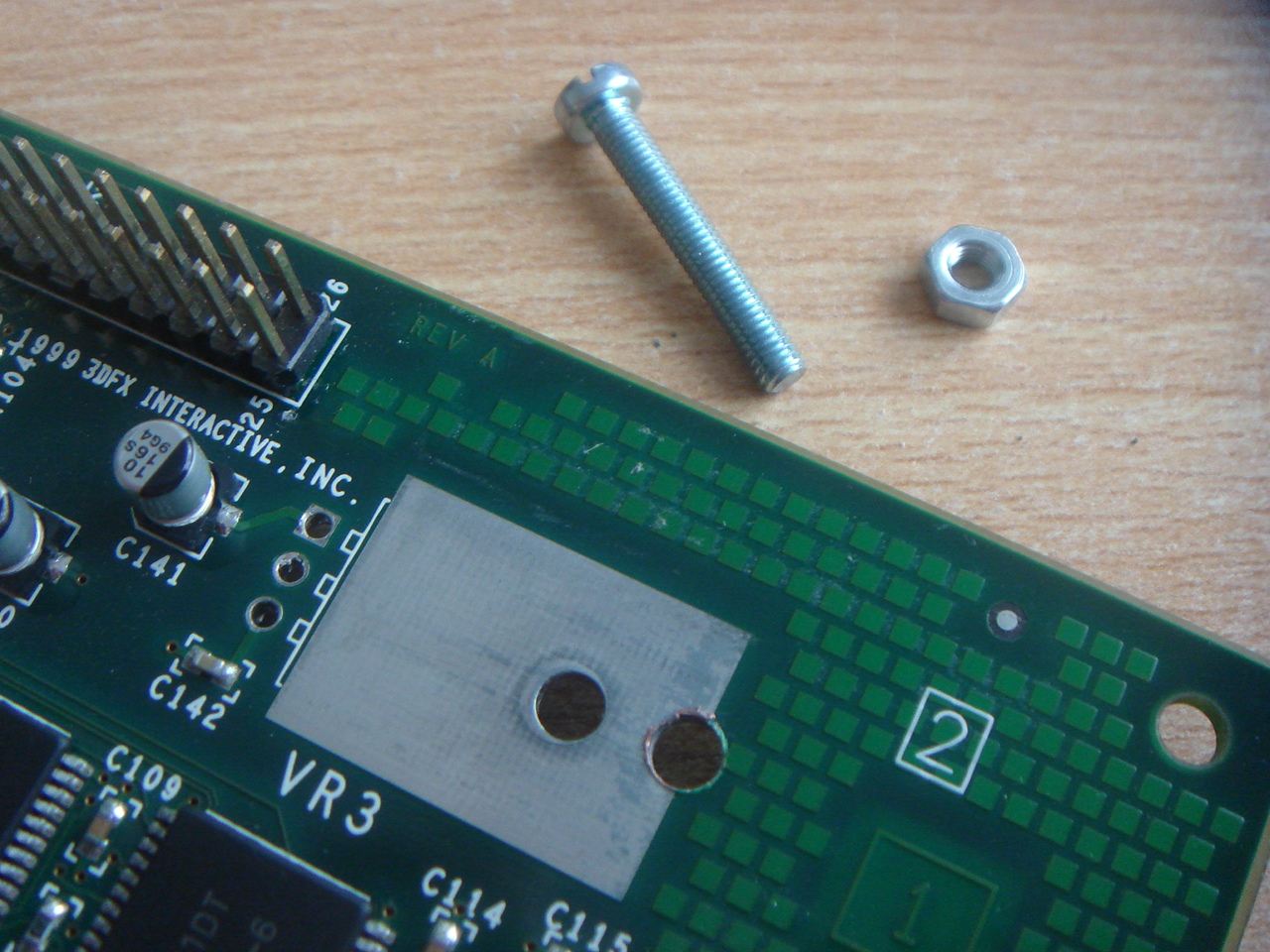

Il faut aménager un nouveau trou. Je le répète, la carte est certainement multi-couche, mais pas à cet endroit, puisque toutes les cartes que j'ai transformé de cette façon fonctionnent toujours très bien. Il faut commencer par une encoche avec un objet pointu afin que la perceuse reste bien à l'endroit prévu :

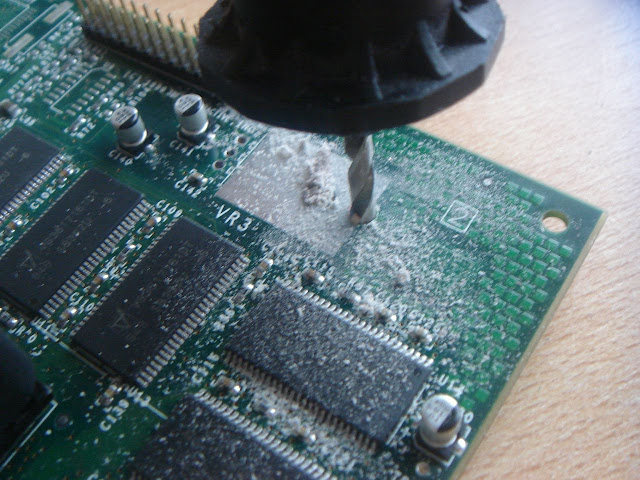

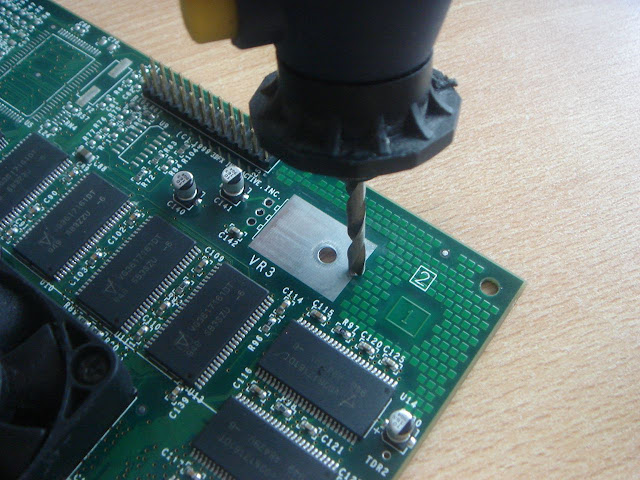

Nous y allons maintenant. Un diamètre de 2 mm est parfait :

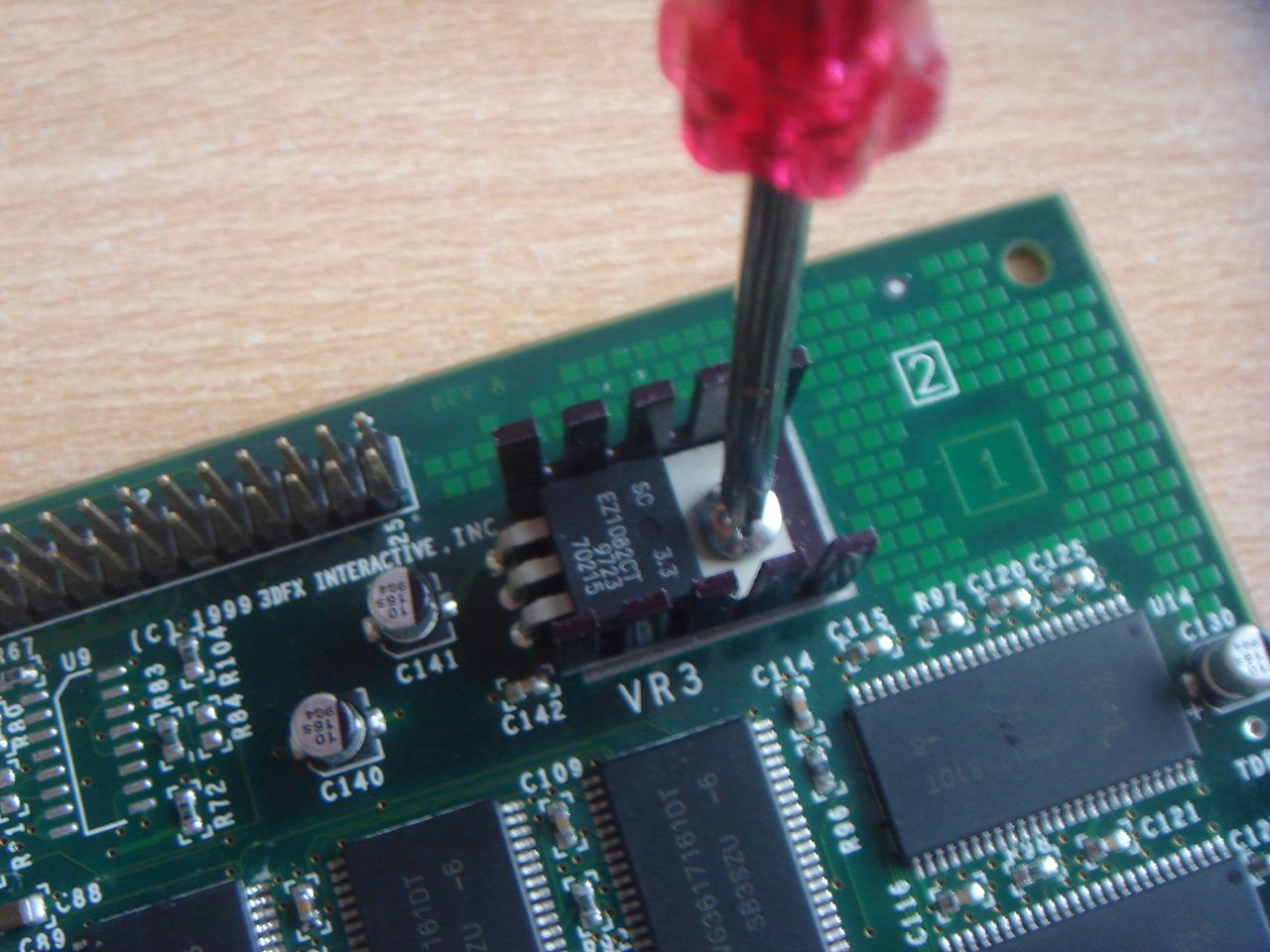

Prenons de quoi fixer notre montage sur la carte :

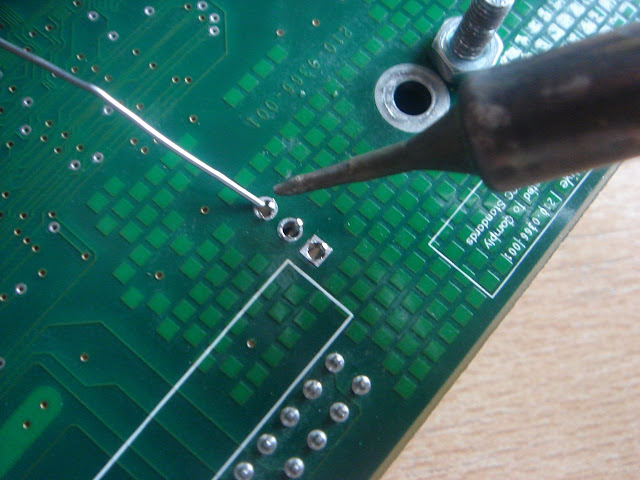

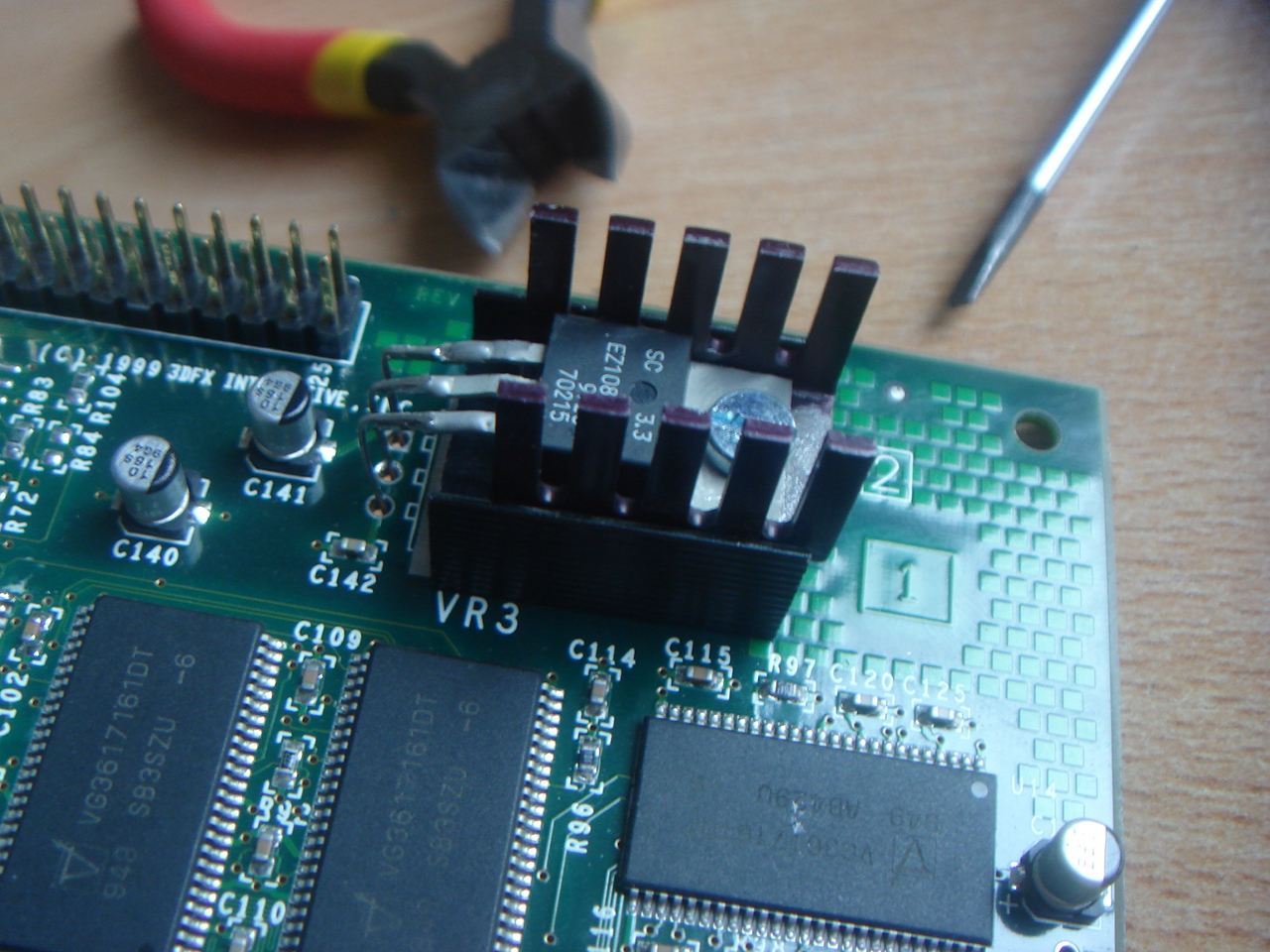

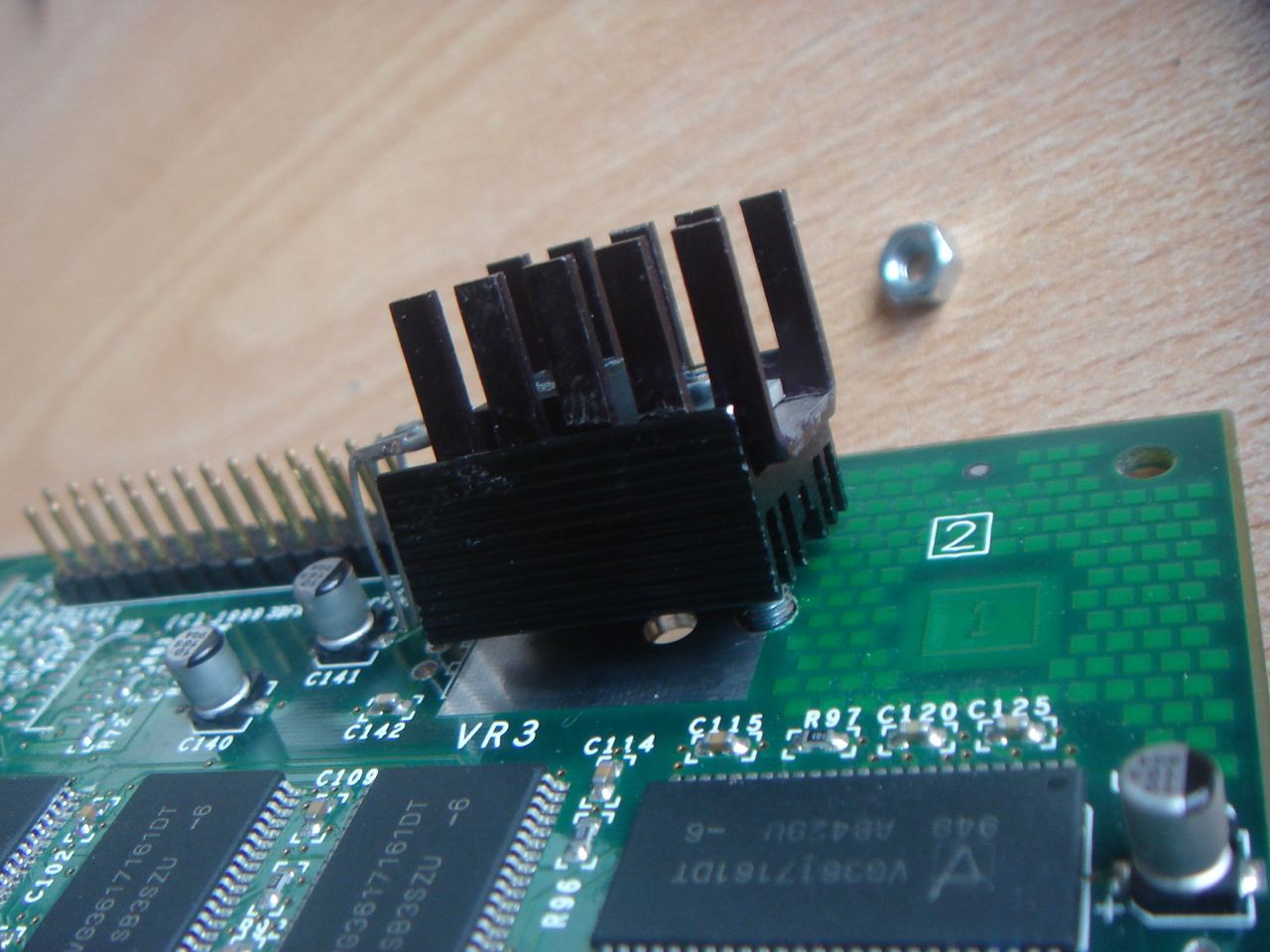

Nous ressoudons le régulateur :

Et nous coupons ce qui dépasse :

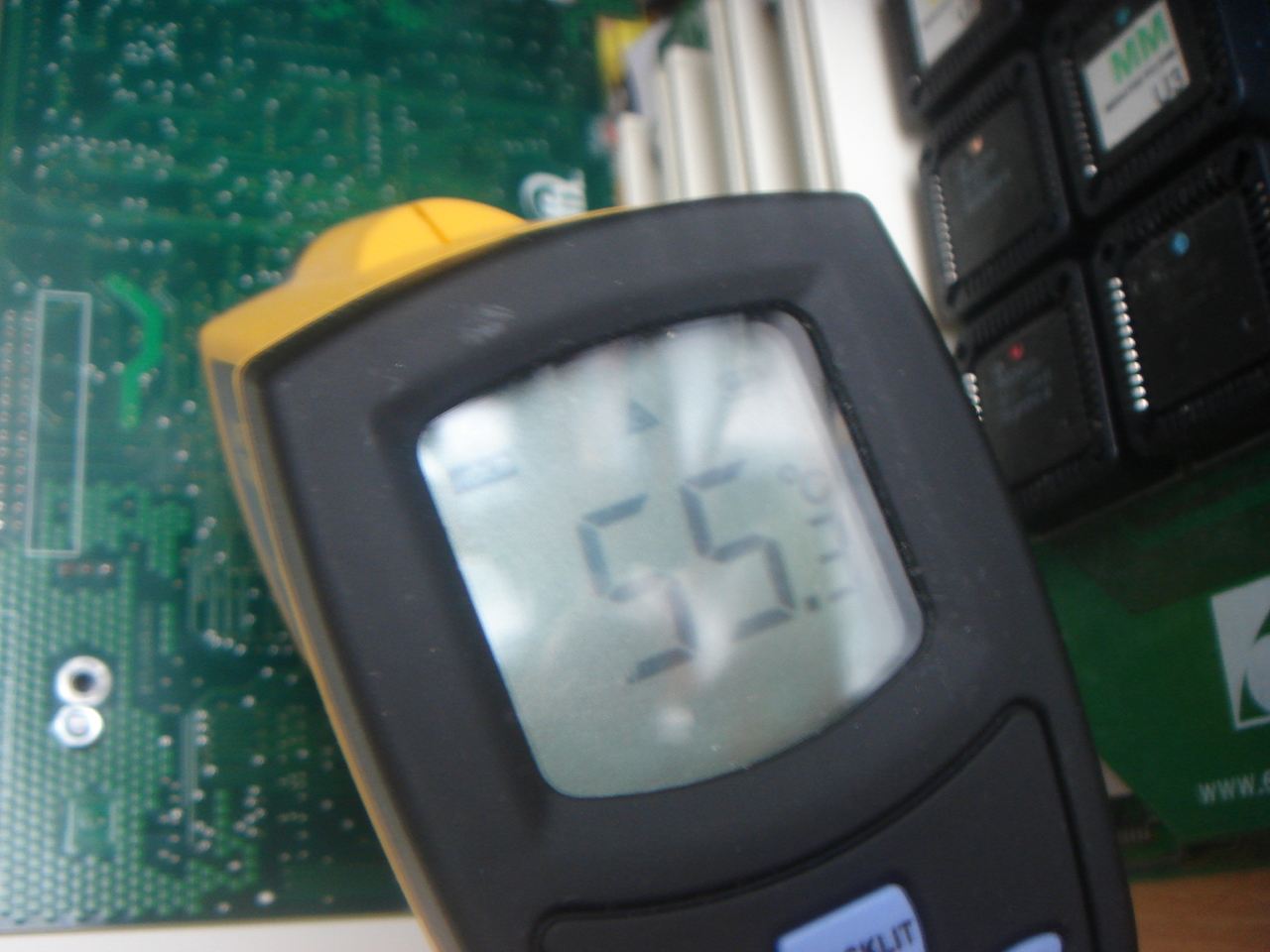

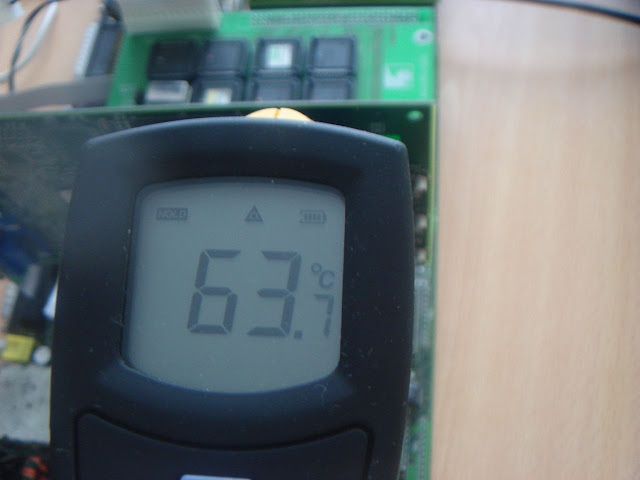

Les nouvelles mesures maintenant. Pour le chipset, c'est bien :

Mais pour le régulateur, c'est encore très très chaud :

La suite bientôt...
