mercredi 28 juillet 2010

A3640 incroyable !

Voici une A3640 qui nous fait un écran vert :

Je n'avais pas fait de photos en la recevant : les tiges des condensateurs n'étaient certes plus brillantes, ce qui donne une bonne indication quant à la santé des condos. Je pensais donc à les changer, sans plus... Pas d'article intéressant pour le Blog donc... Et puis, dessoudage :

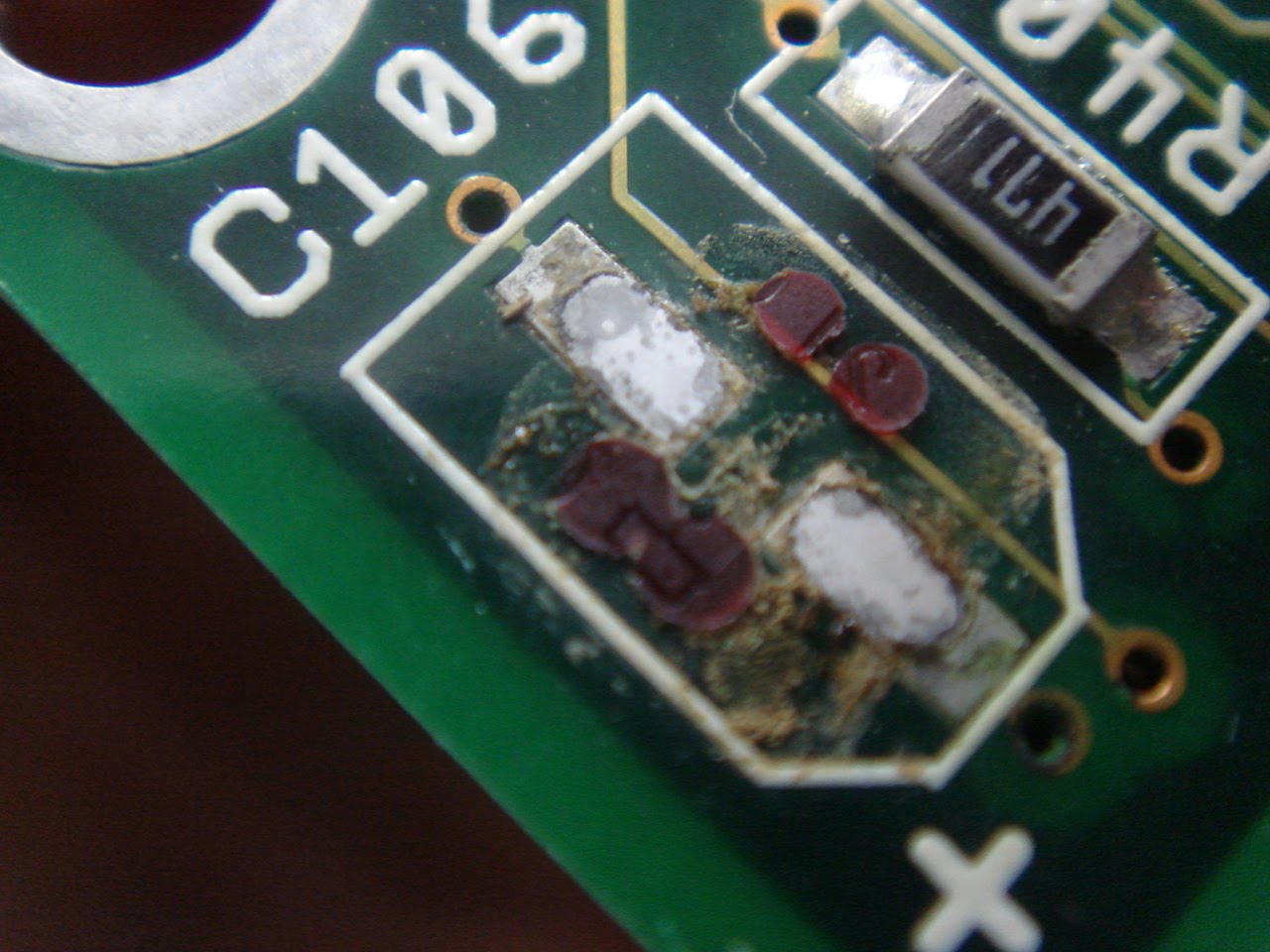

Du pas encore vu de toute ma vie ! Comme quoi il ne faut pas se fier aux apparences avec les condensateurs, puisque de visu, les coulures n'étaient pas visibles, elles étaient restées bien juste dessous... Incroyable... Notons qu'elles ne sont pas aussi corrosives que les coulures de batteries : le vernis vert protège très bien la carte, elle n'est pas endommagée. Il suffit de cleaner avec un solvant, et ensuite de ressouder un condensateur neuf.

Pour répondre à un commentaire, les pastilles rouges sont de la colle qui sert à bien maintenir le condensateur sur la carte lorsqu'il va être soudé à l'air chaud.

Notons que cette carte marchait il y a quelques jours encore. Est-ce ces coulures potentiellement conductrices qui ont fait des court-circuits et rendues la carte HS ?


mardi 27 juillet 2010

3dfx 4500 memory up

Les cartes 3dfx sont intéressantes pour nous les Amigaïstes, même les AGP comme ici, puisque les Pegasos les acceptent. Celle-ci embarque 32 Mo en 4 modules de 8 Mo :

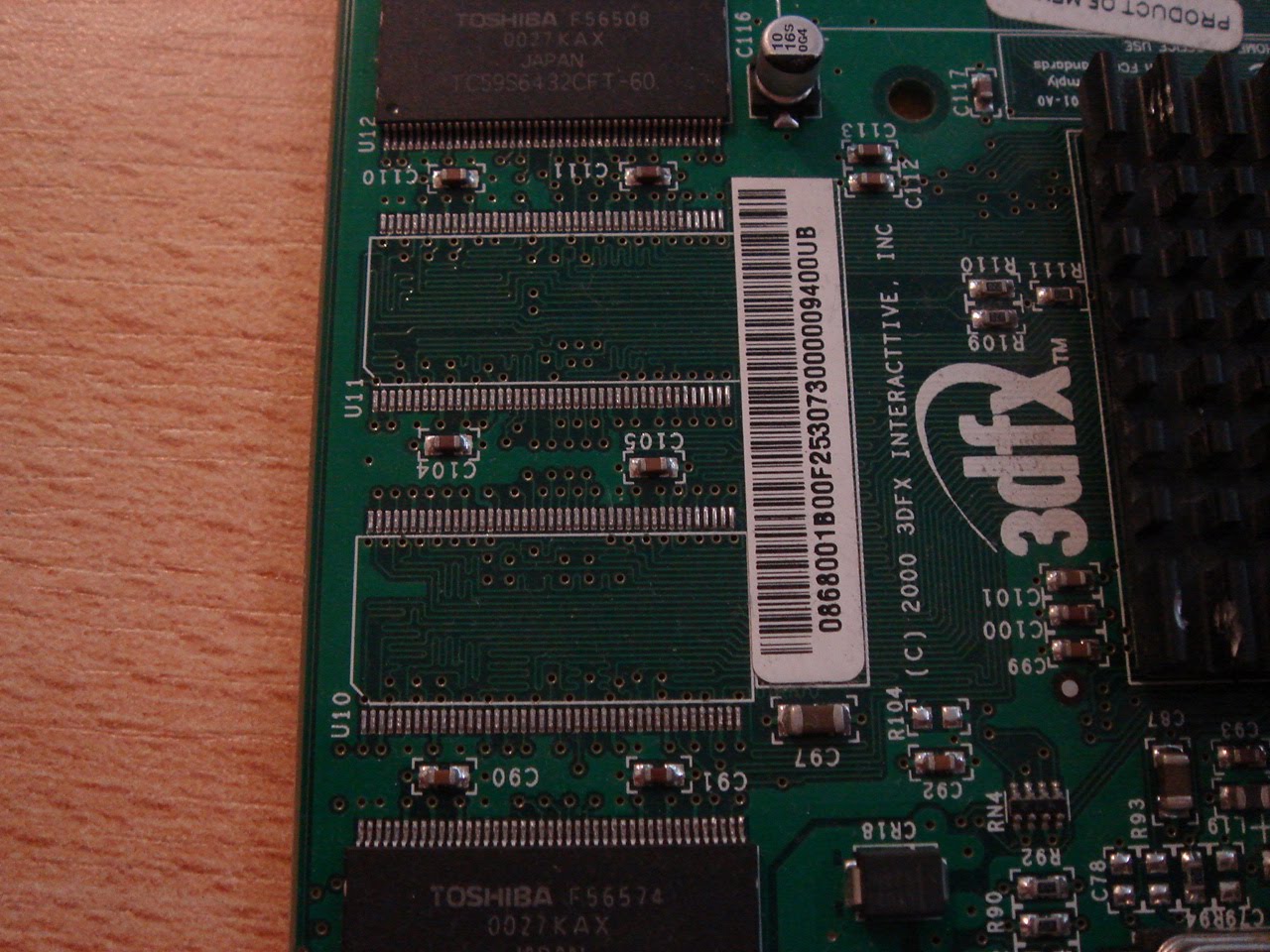

Les SDRam était "assez" cher à l'époque. Il y a 4 emplacements libres :

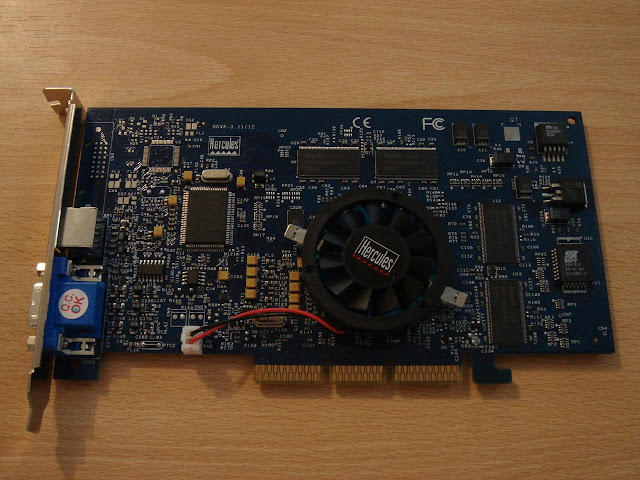

Nous allons faire d'une pierre deux coups ici : augmenter la ram à un total de 64 Mo et améliorer les possibilités d'overclocking en soudant de la nouvelle SDRam plus rapide. Pour cela, nous allons prendre la ram d'une Hercules, puisque les modules sont les mêmes :

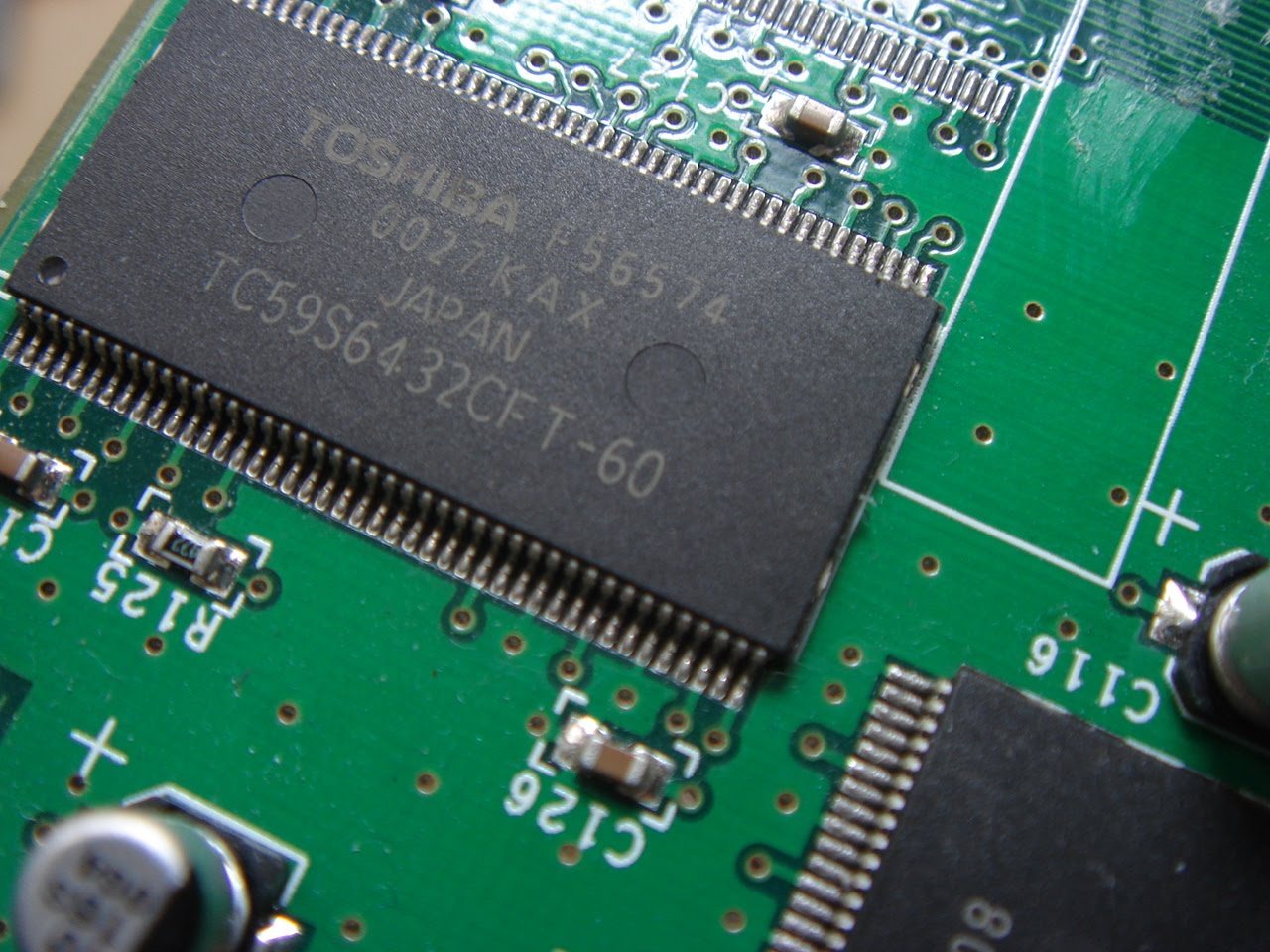

Sur la 3dfx4, c'est de la Toshiba à 6ns :

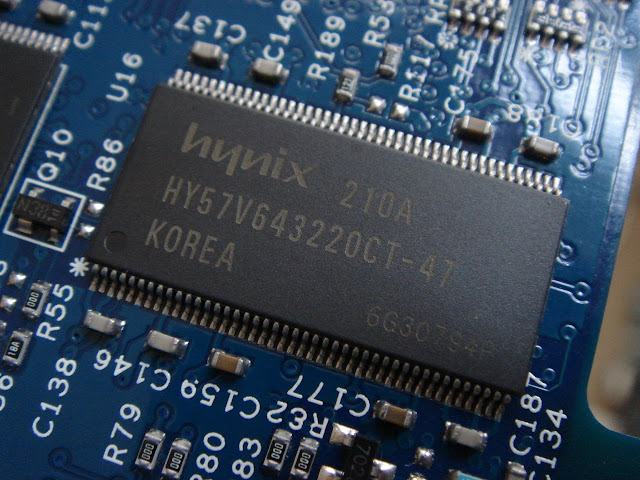

Alors que sur l'autre, c'est de la 4.7ns :

Voici l'équation pour la SDRam qui donne sa vitesse maxi :

(1 / temps d'accès en ns) * 1000 = résultat en Mhz

Pour la Toshiba : ( 1 / 6 ) * 1000 = 166 Mhz
Pour l'Hynix : ( 1 / 4.7 ) * 1000 = 212 Mhz

Nous pourrons donc augmenter la cadence du chip 3dfx avec aussi un meilleur refroidissement que celui d'origine.

Dessoudons joyeusement. Il y a quatre rams de chaque côté de la carte :

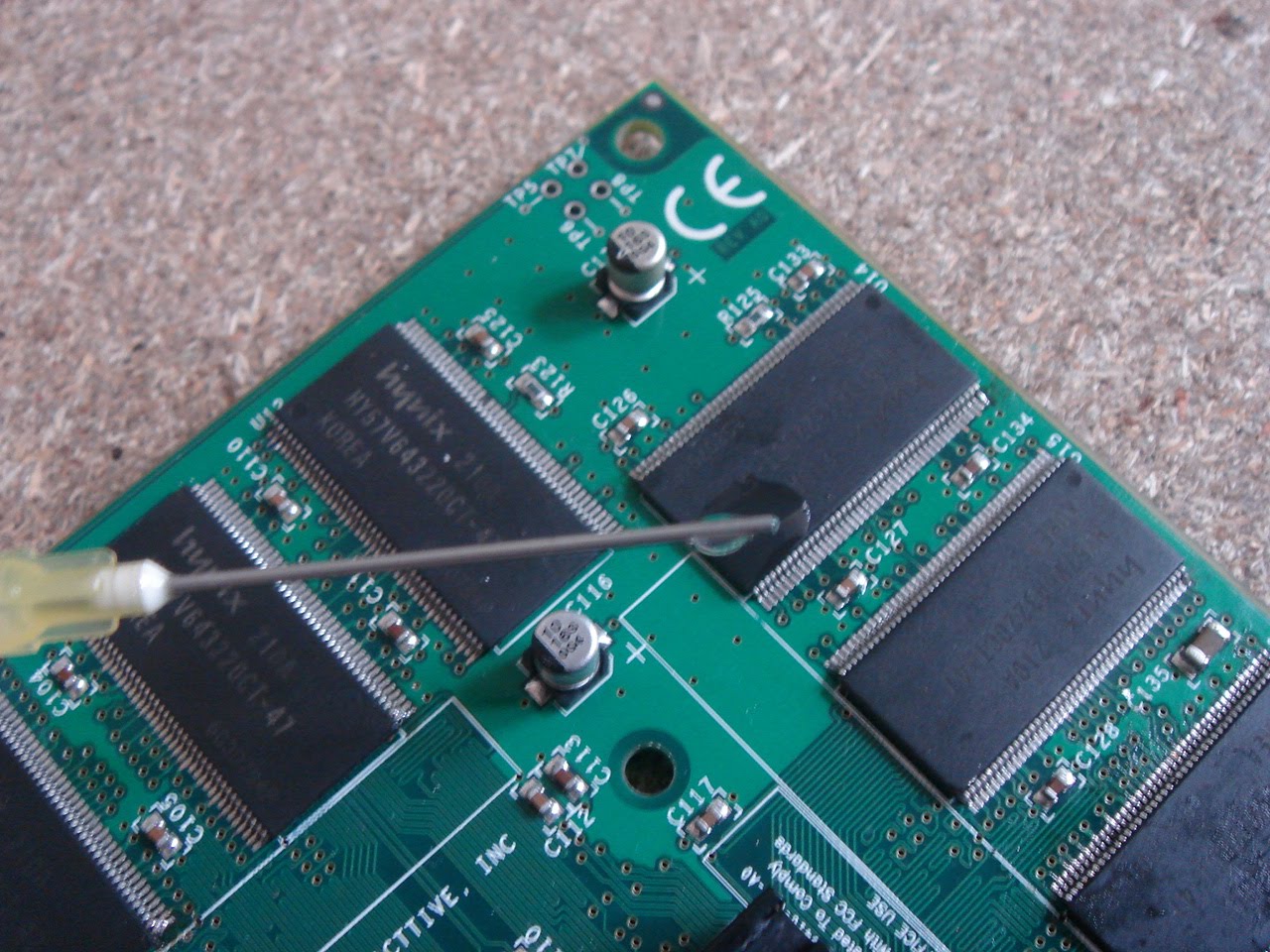

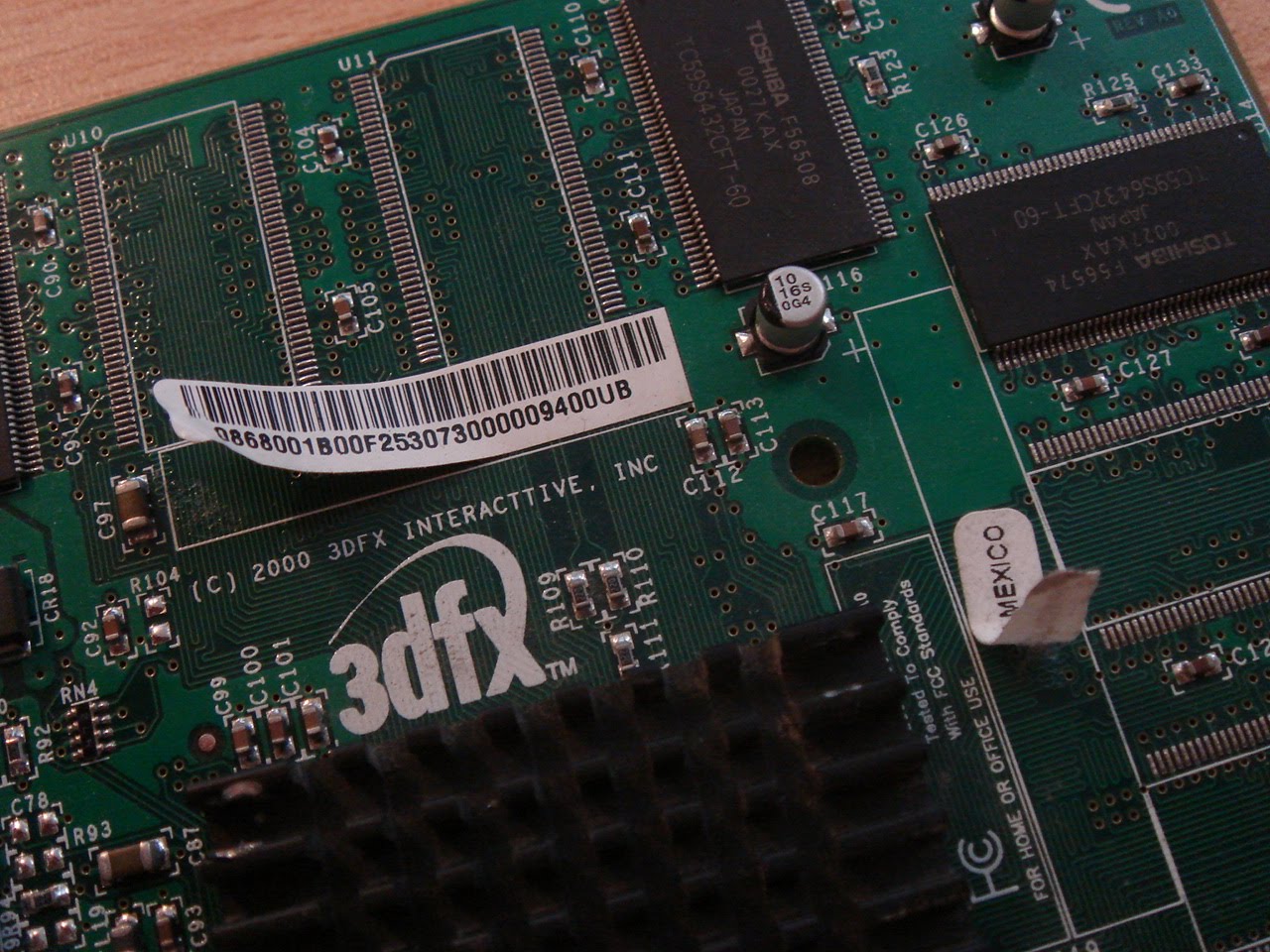

Otons les autocollants qui vont gêner :

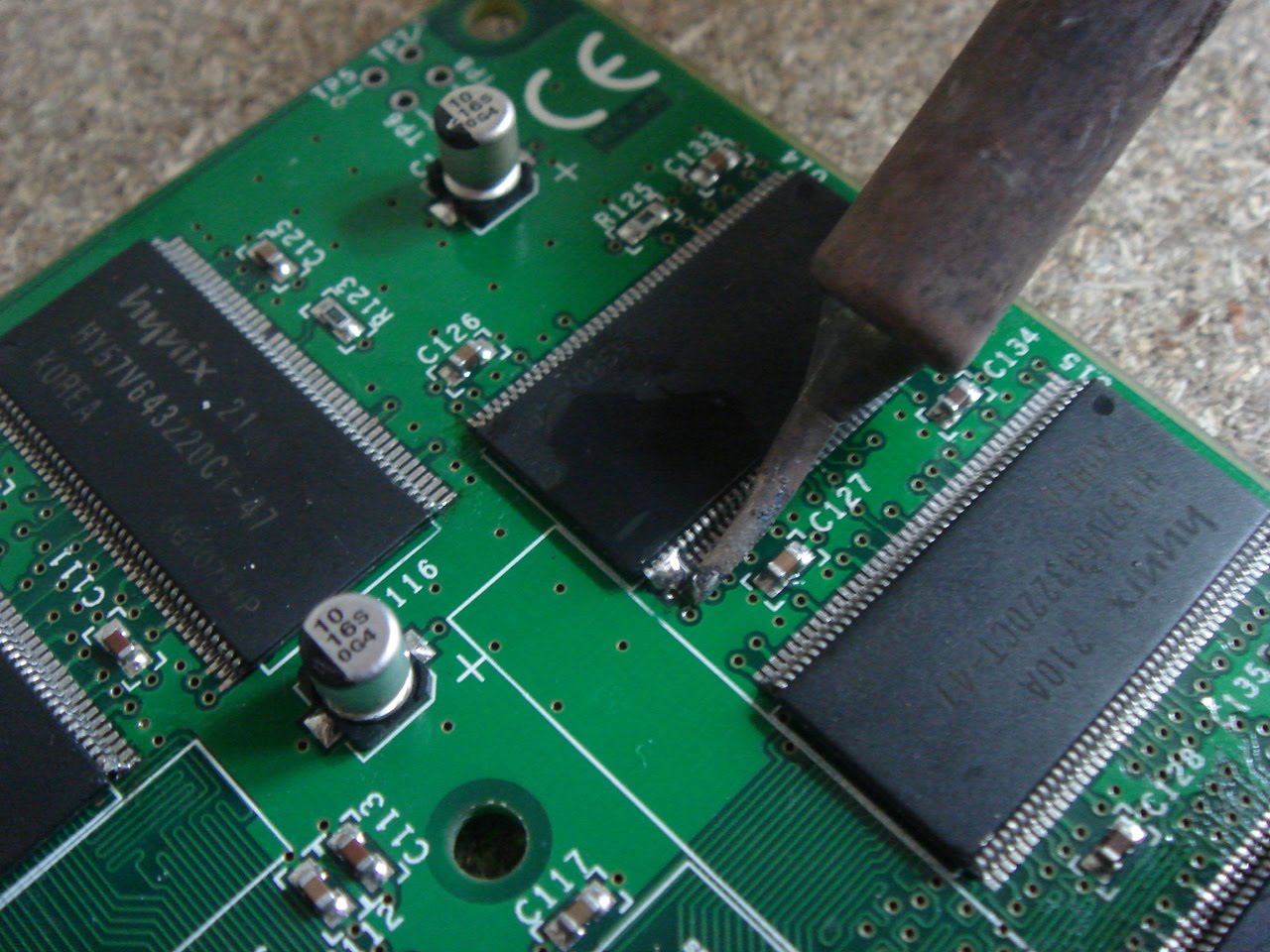

Dessoudons maintenant ceux de la 3dfx :

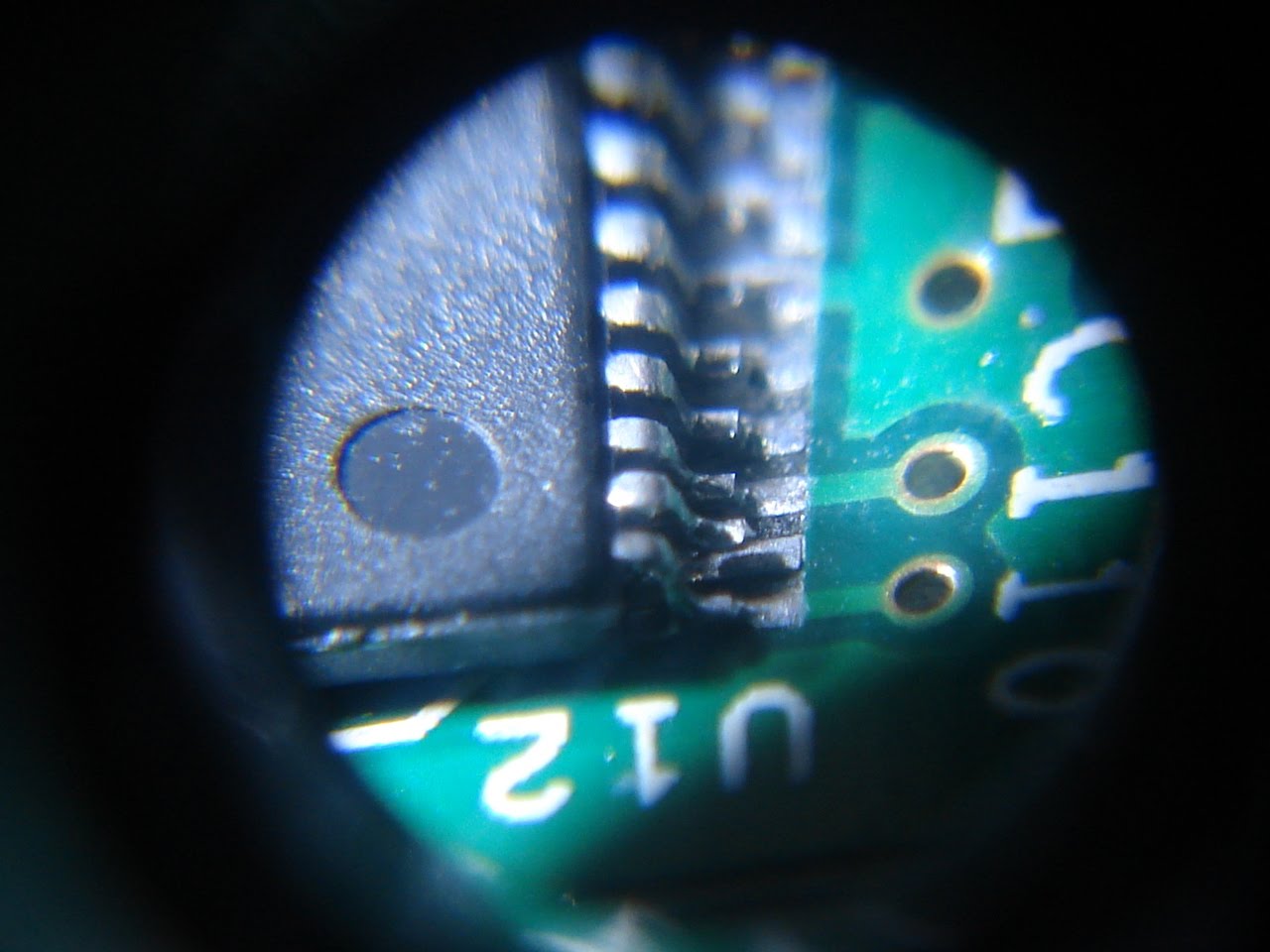

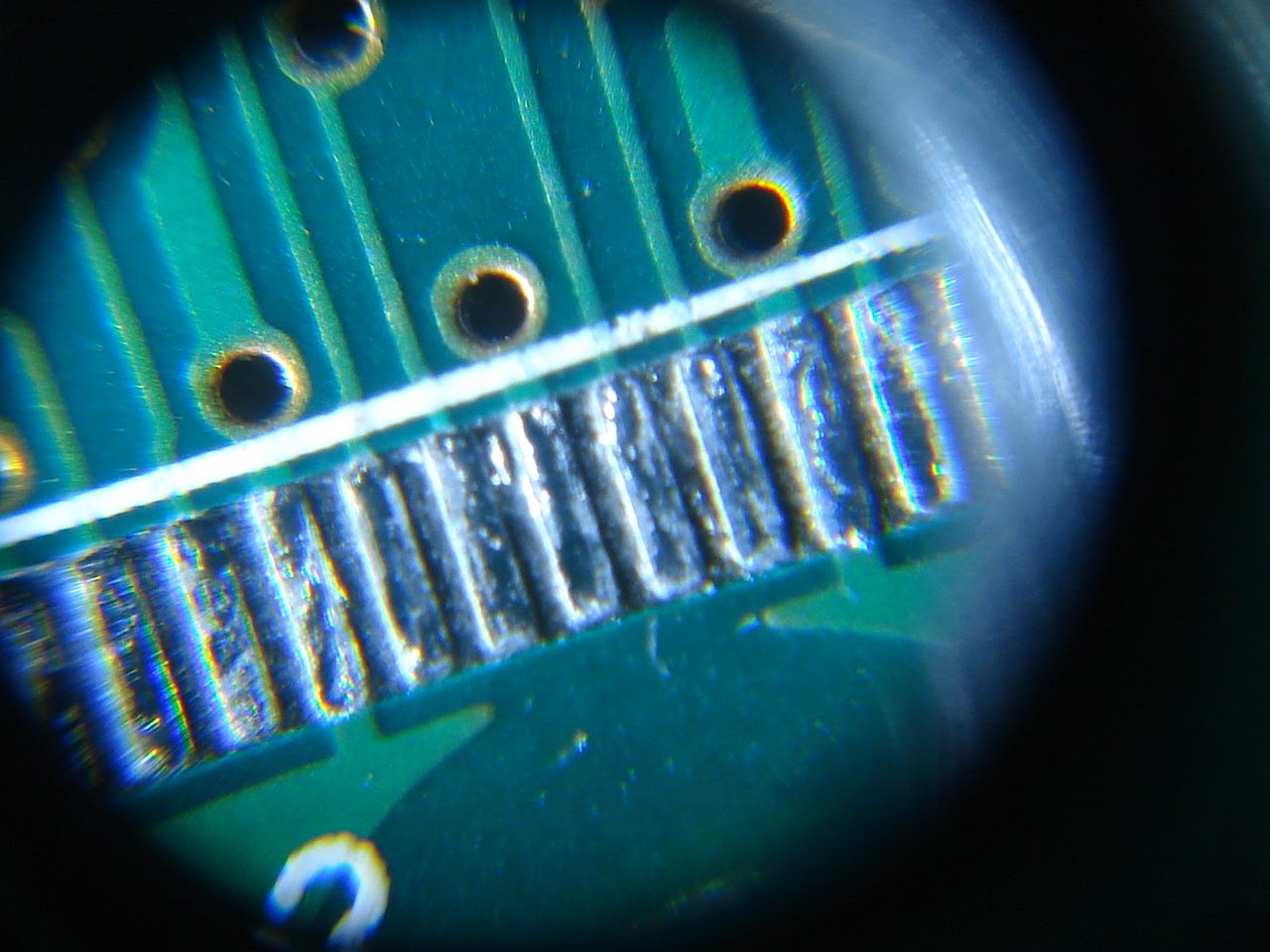

Les pistes sont minuscules. Loupe 60x indispensable :

Vérifions que tout va bien. Et ben non :

Y'a un reste de soudure entre deux pastilles. Plus lisible ici :

Il faut bien sûr ôter tout ces désagréments... Là aussi sur les modules rams :

Il faut ensuite ressouder les rams plus rapides sur la 3dfx. Les pistes étant très fines, il existe une solution simple pour y arriver. Commençons déjà par souder deux tiges sur deux coins du module afin de le fixer et donc éviter qu'il ne bouge :

Déposons des gouttes de Rosin qui vont avoir pour effet que la soudure se "regroupera" automatiquement sur les pastilles et les tiges de la ram :

Ensuite, faisons un gros pâté de soudure comme ceci :

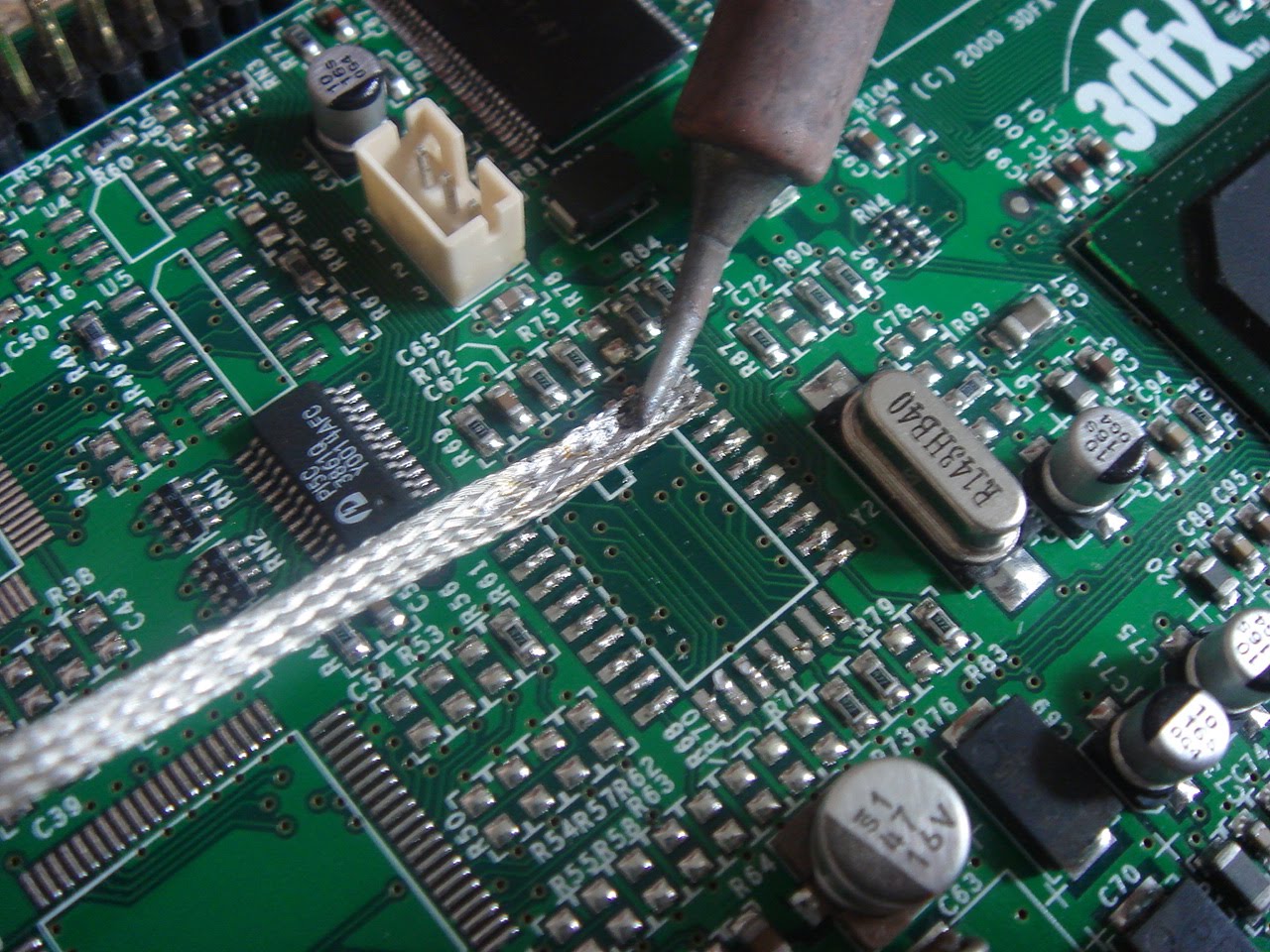

Il suffit ensuite de balader le gros pâté sur toutes tiges : la soudure se déposera sur chacune des pastilles. Il se peut qu'il y ait des ponts qui se forme : dans ce cas, de la tresse à dessouder aidera à les ôter !

Ensuite, il est nécessaire de vérifier que toutes les soudures sont bien nettes. Ici, une tige n'était pas soudée :

Plus visible ici :

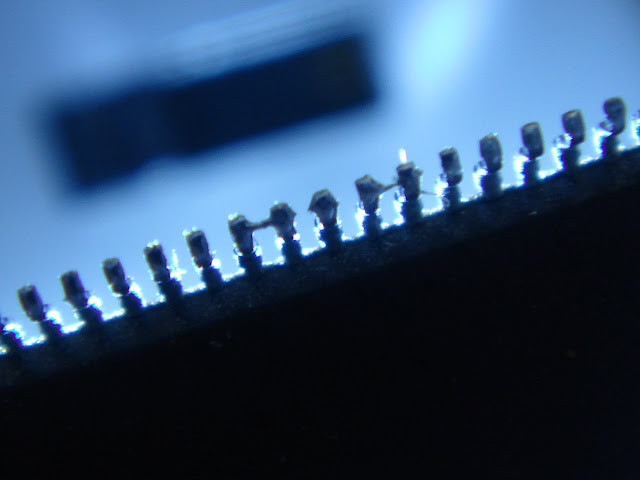

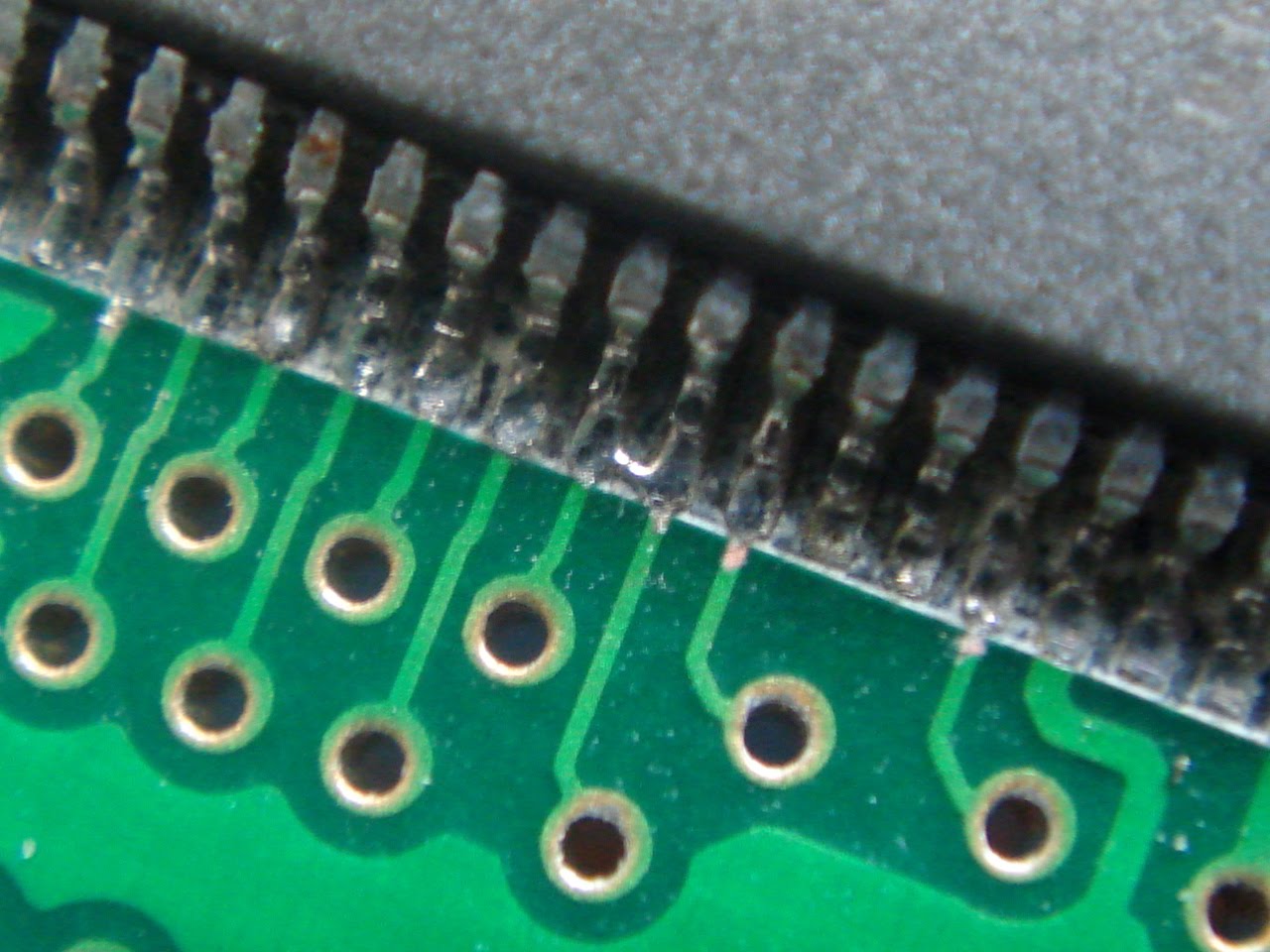

Là, il y avait connexion entre deux tiges :

Voilà, tous les modules sont fixés :

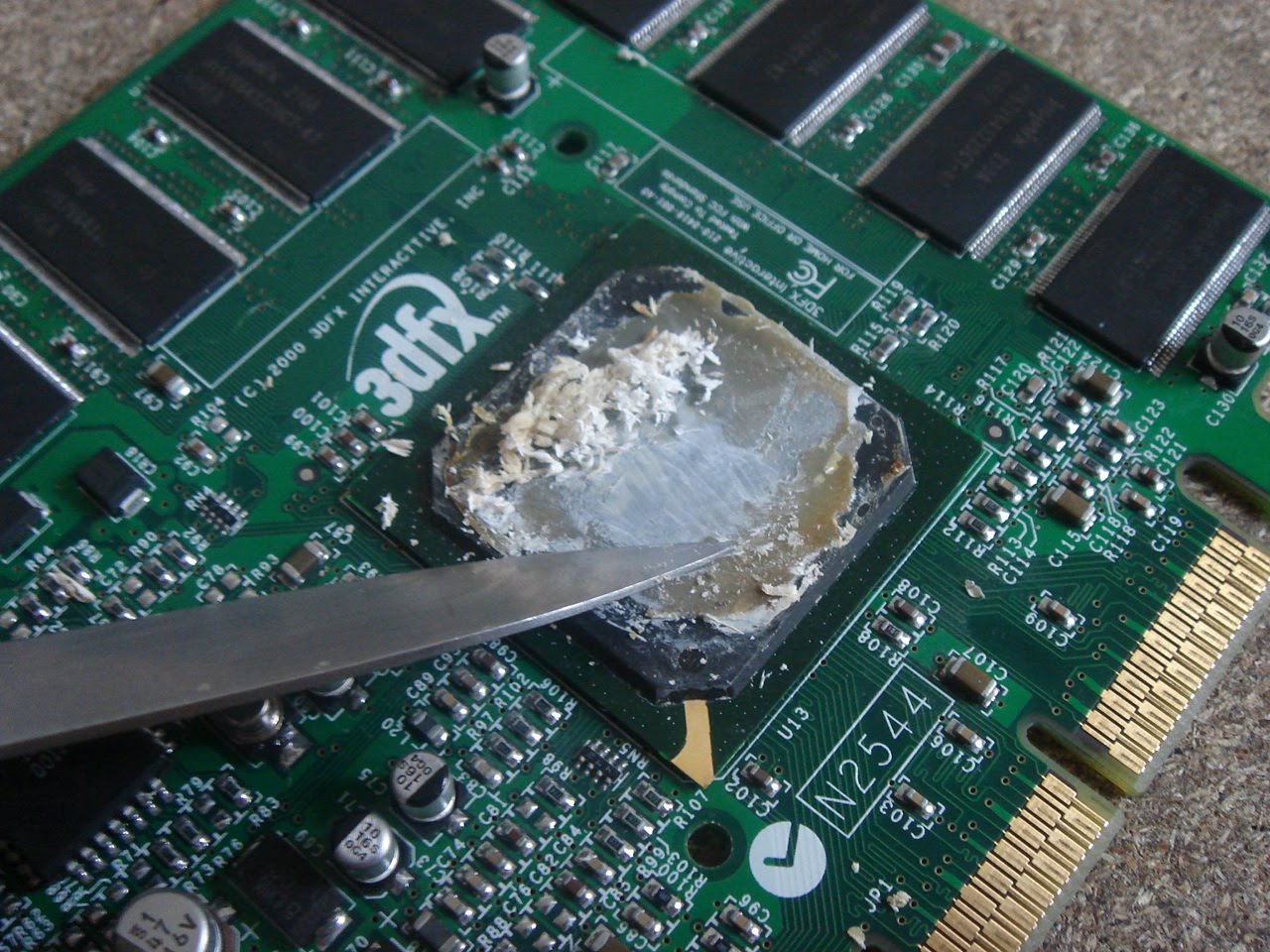

Nous allons installer un ventilo maintenant, puisque le chipset 3dfx chauffe beaucoup. Avec un couteau très fin, ça va tout bien :

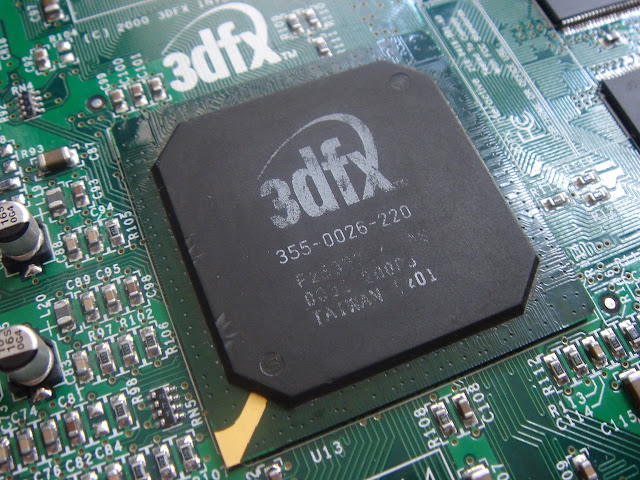

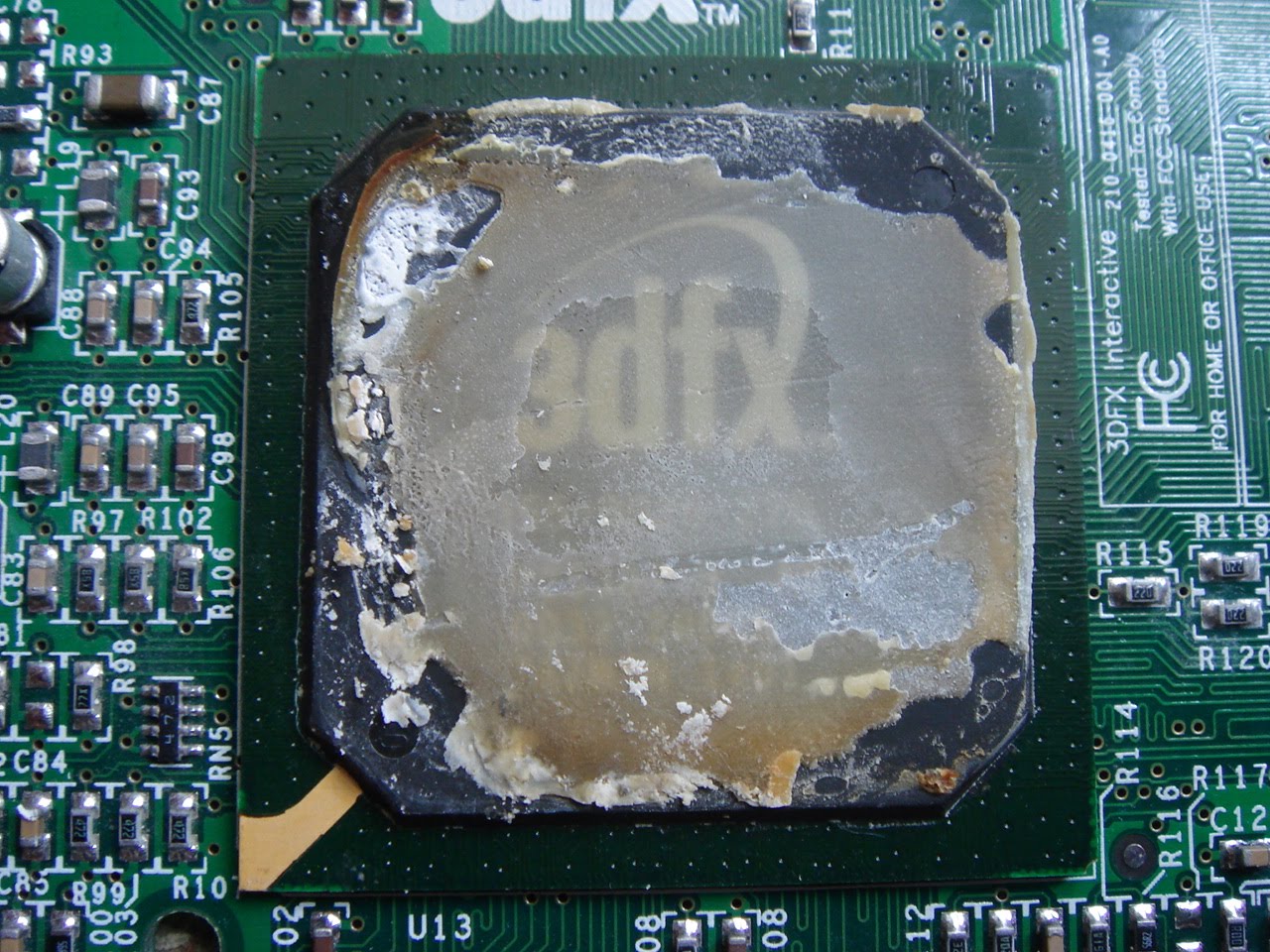

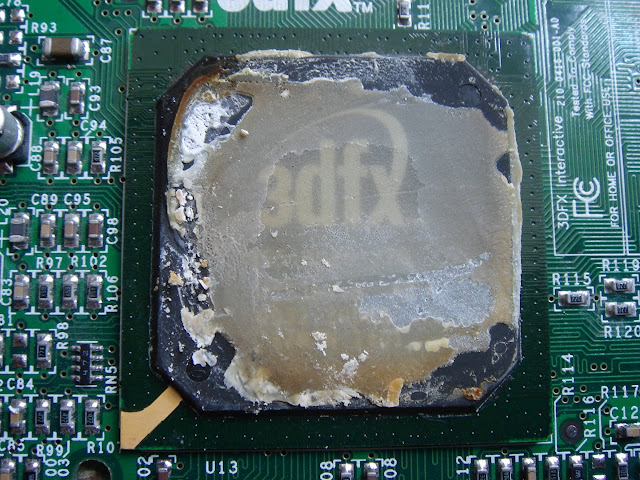

Vous comprenez mieux maintenant pourquoi c'est si chaud :

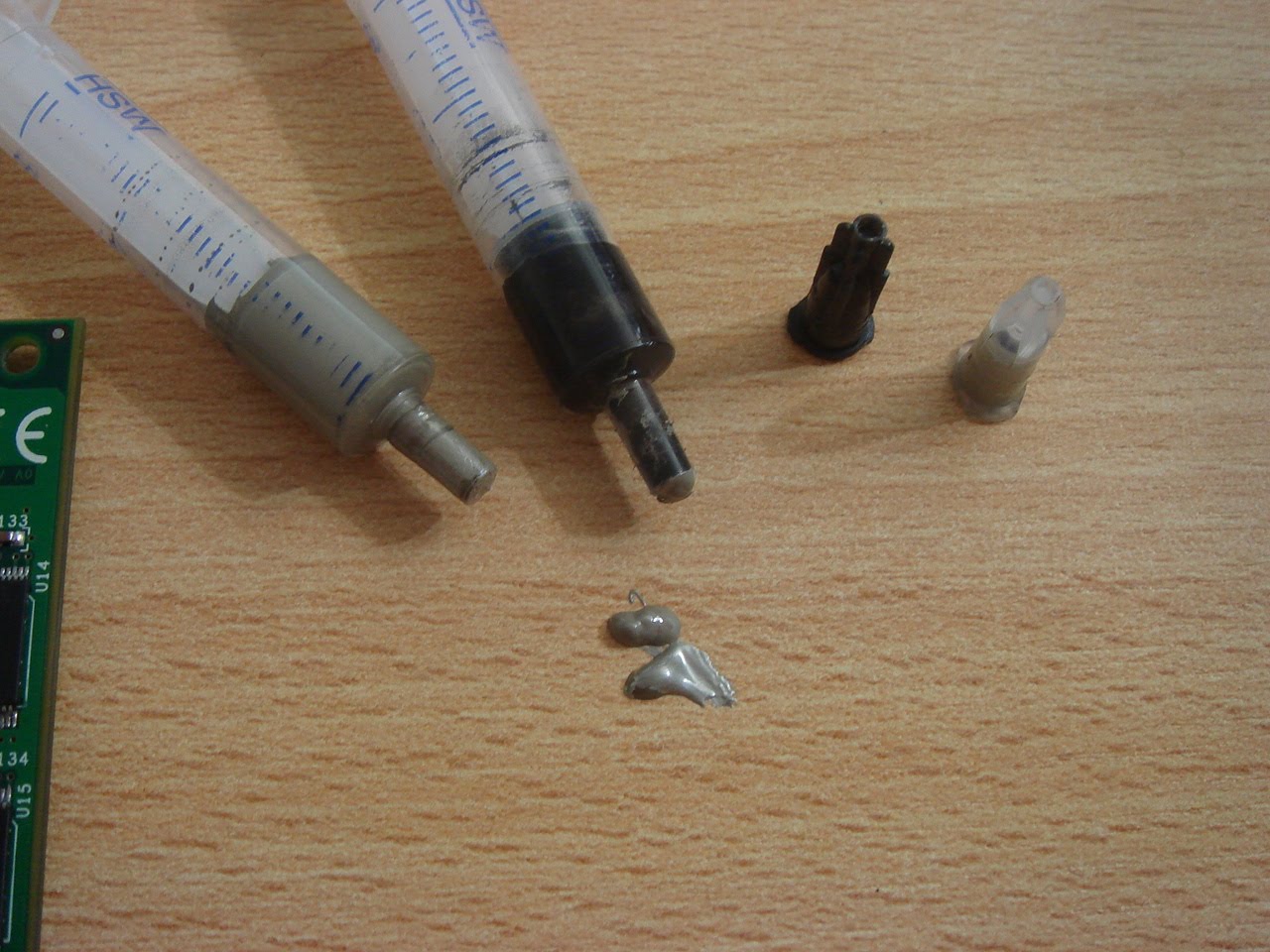

De quelle matière est cette soi-disant pâte, mais une chose est sûre, c'est qu'elle ne facilite pas la conduction thermique avec le radiateur. La couche fait au moins 1 mm et est presque aussi dure que de la pierre. Il a fallut au minimum 15 minutes pour gratter tout ça :

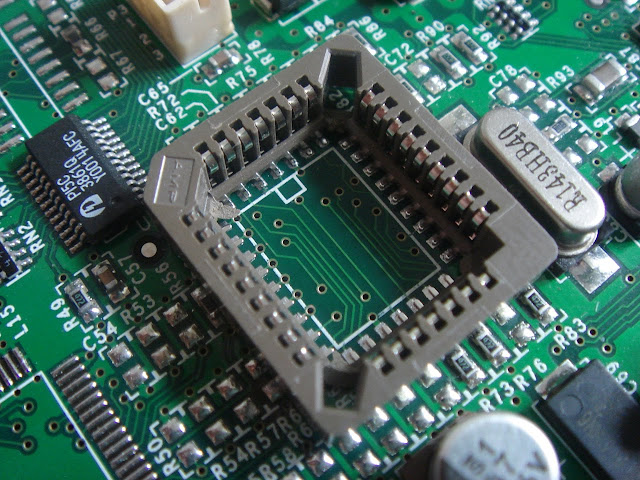

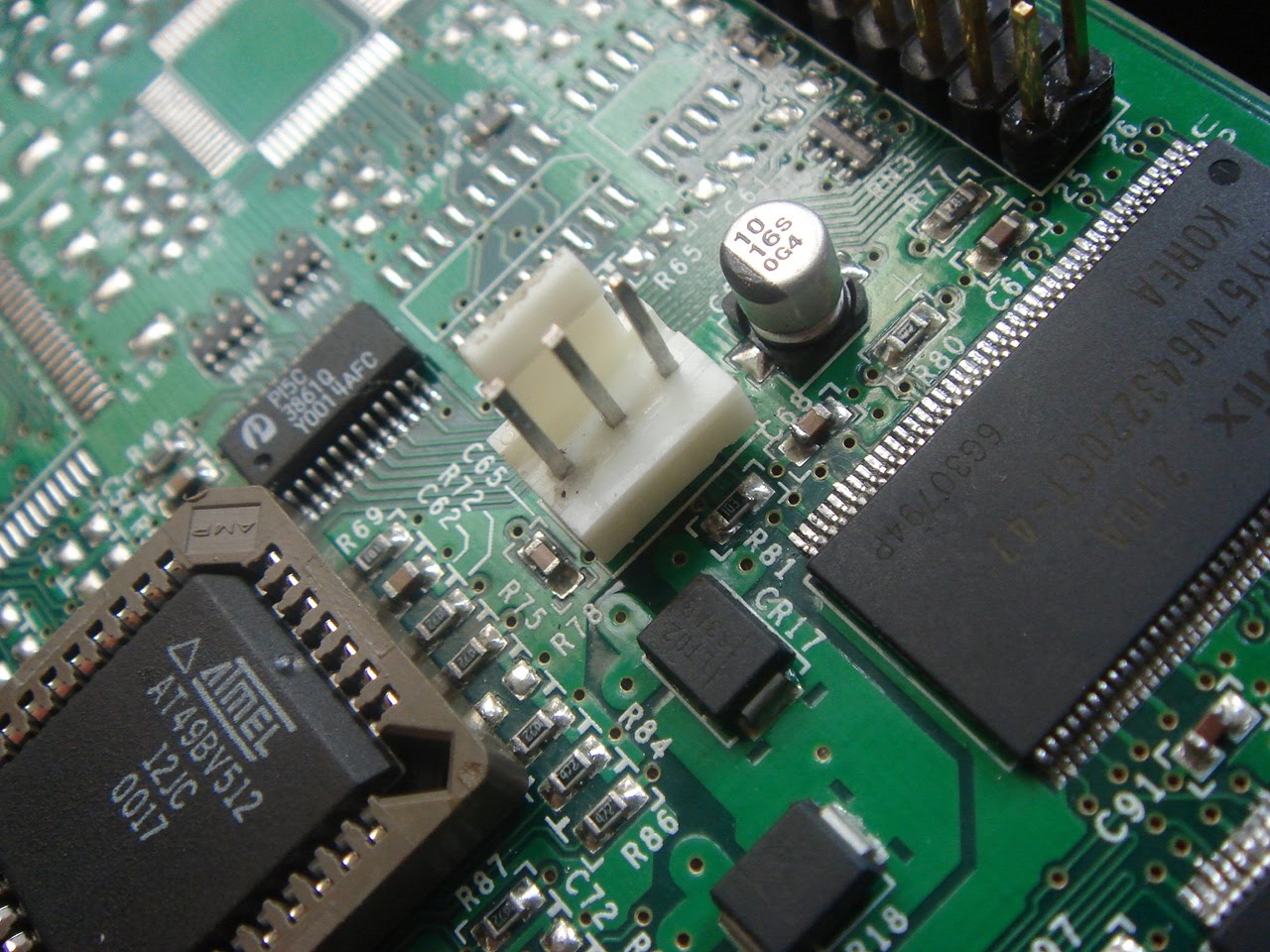

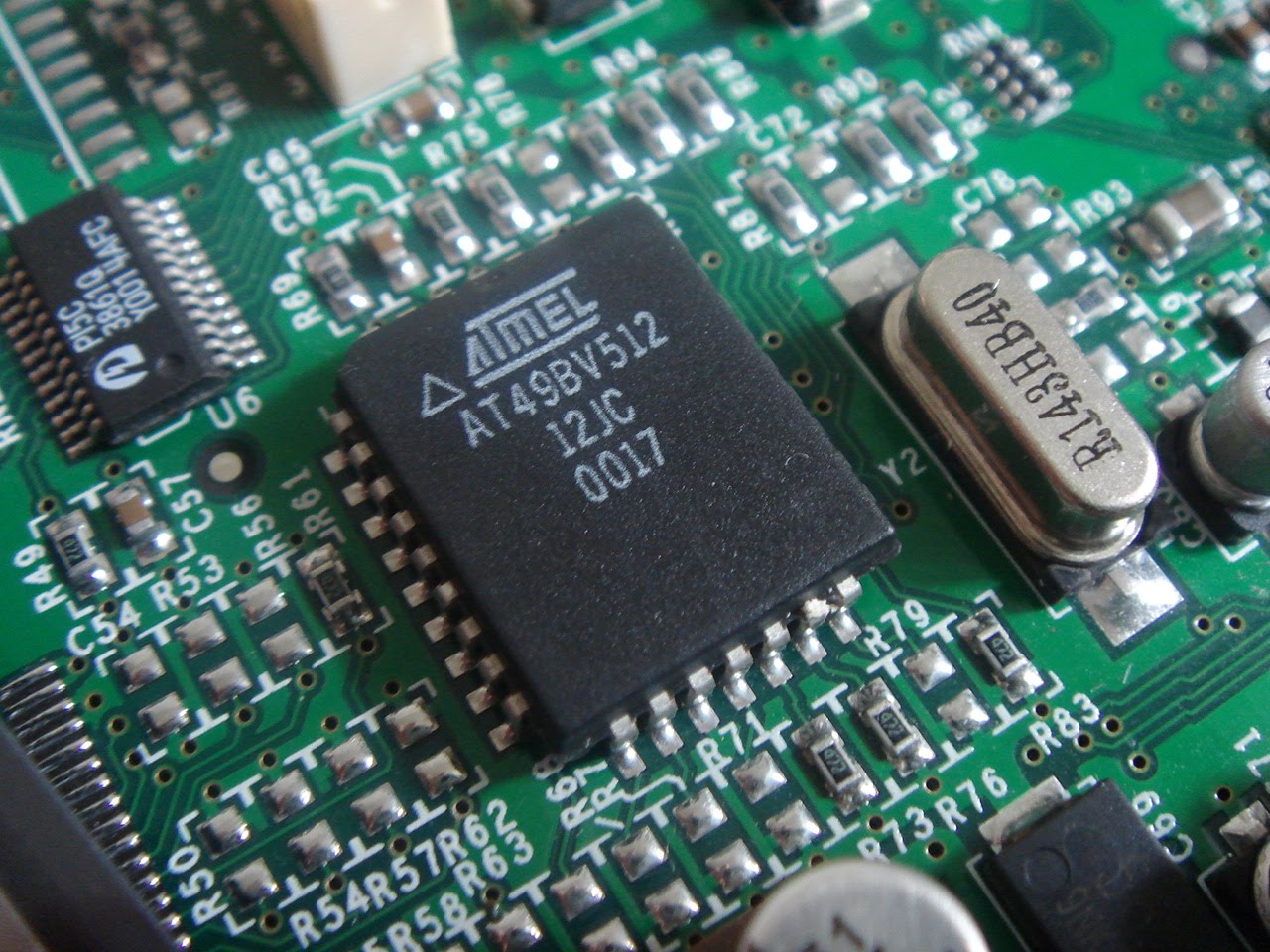

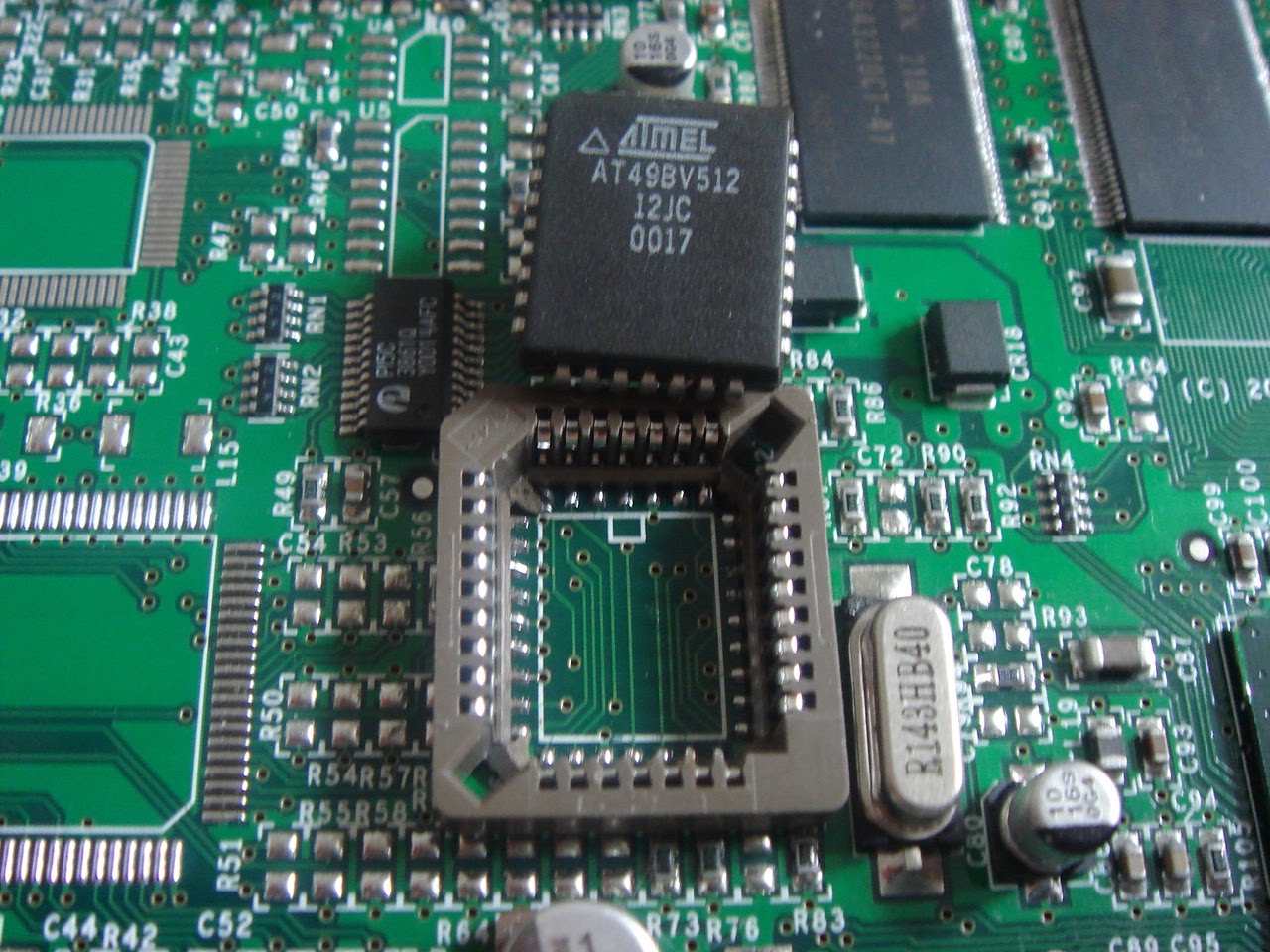

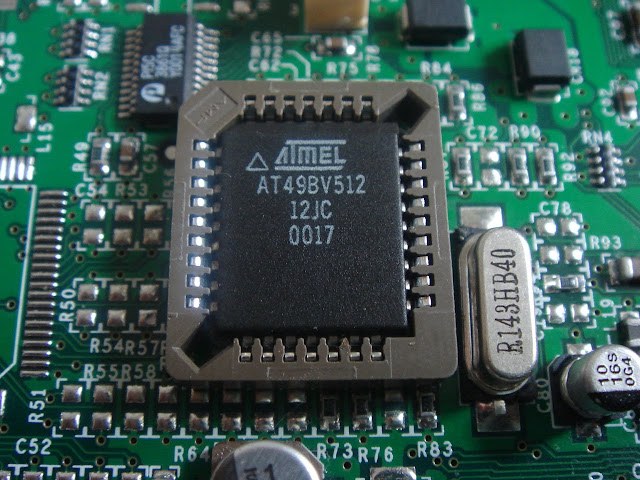

Nous allons dessouder l'eprom qui contient le bios de la carte. Il est nécessaire de  la reflasher avec des modifications pour que la carte reconnaisse les 32 Mo supplémentaires. Ici, l'idée, c'était qu'en cas de problème avec un reflashage, la personne n'ait qu'a me renvoyer le composant dans une simple lettre à 0.58 euros, au lieu de la carte toute entière à 5.55 (et encore 5.55 euros pour le retour) :

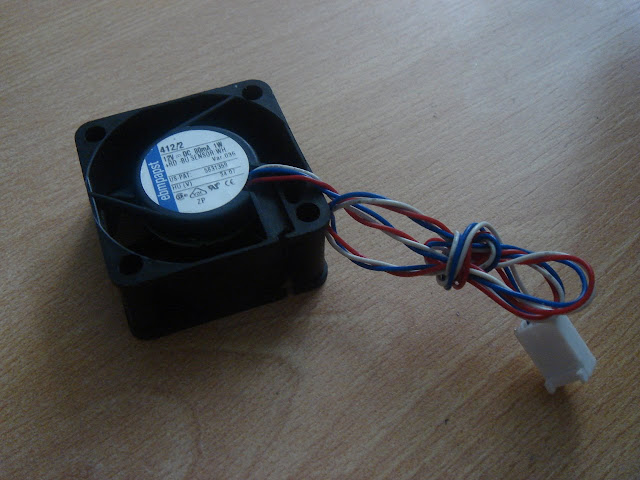

Voici le ventilo à installer. C'est un Papst 12v qui fait au moins 2 cm d'épaisseur. Très bonne ventilation en vue donc :

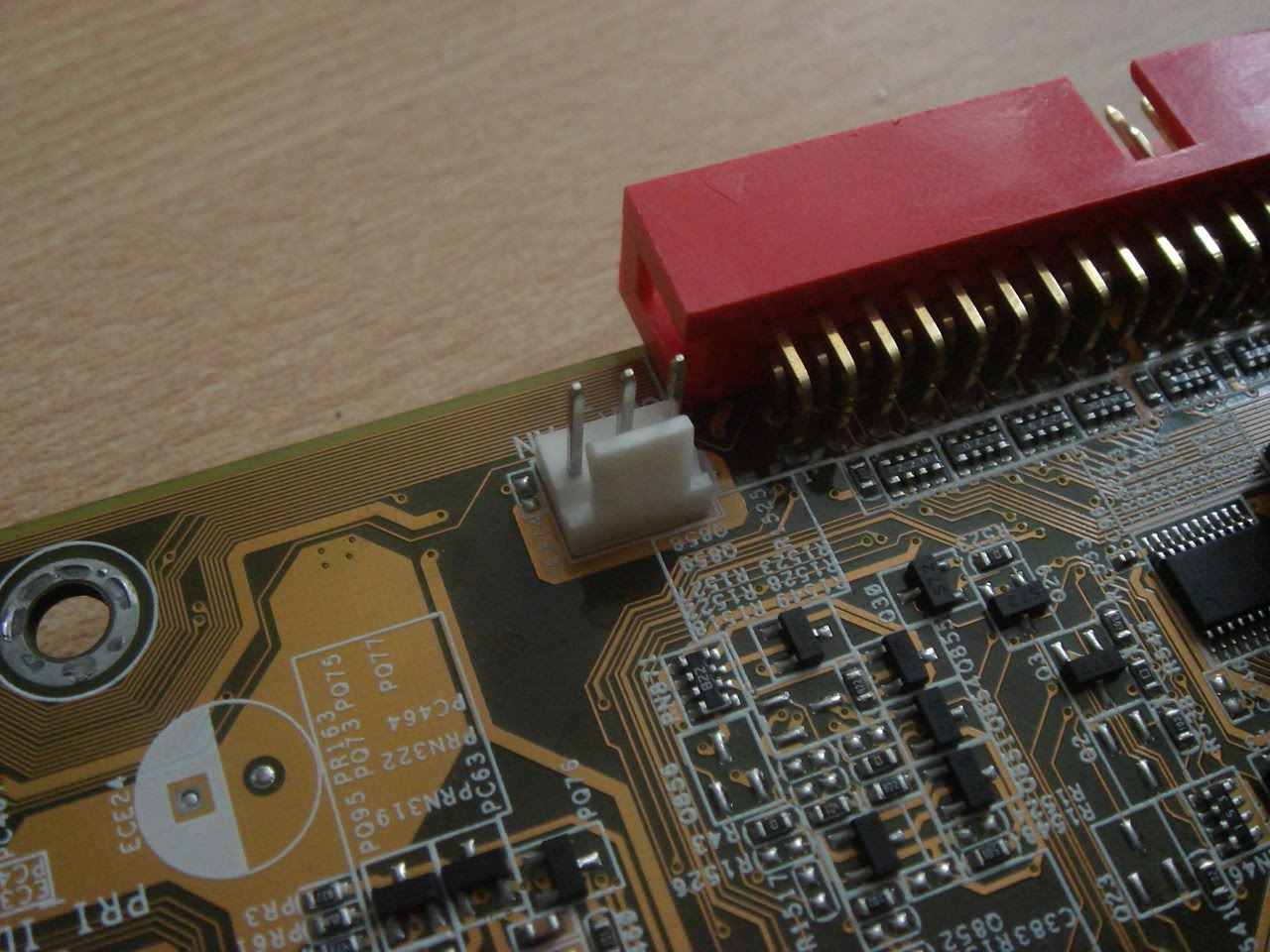

Ah, les connecteurs ne sont pas les mêmes !

Dessoudons sur une vieille carte PC le bon connecteur :

Et dessoudons aussi celui-ci :

Il faut plier quelque peu les tiges pour adapter :

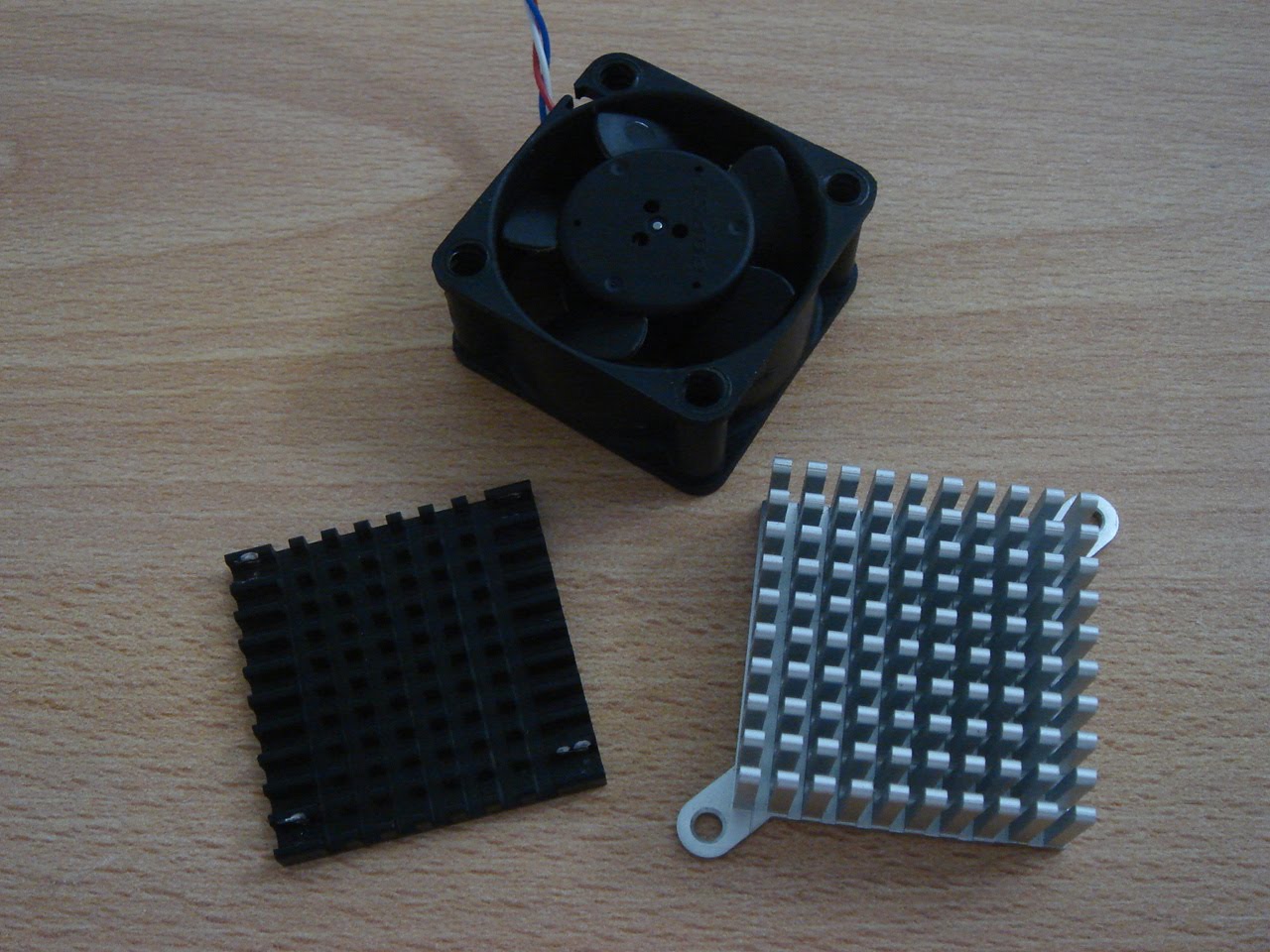

Le radiateur d'origine n'était pas très épais :

En voici un autre bien mieux :

Cleanons à l'acétone pour avoir une surface bien nette :

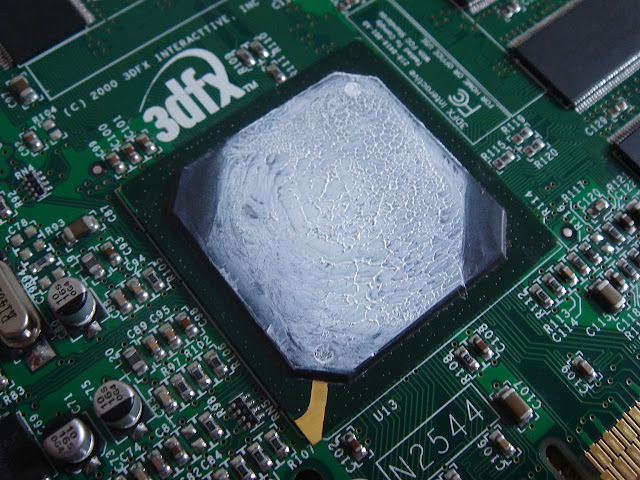

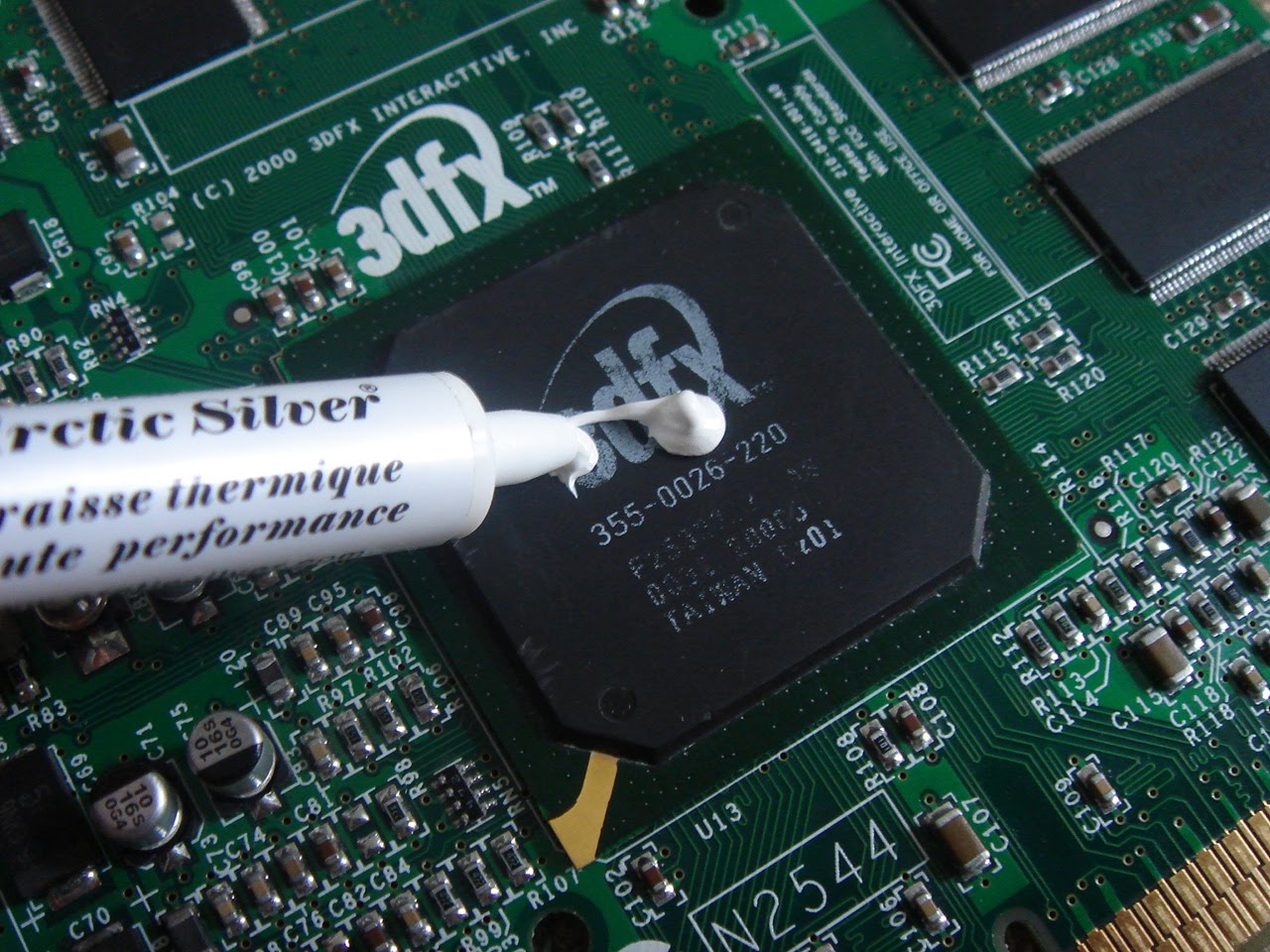

Puis mettons de l'Artic Silver collante sur les deux coins. En effet, l'espacement des deux trous spécial ventilateur de chez 3dfx est plus grand que celui du radiateur utilisé ici !

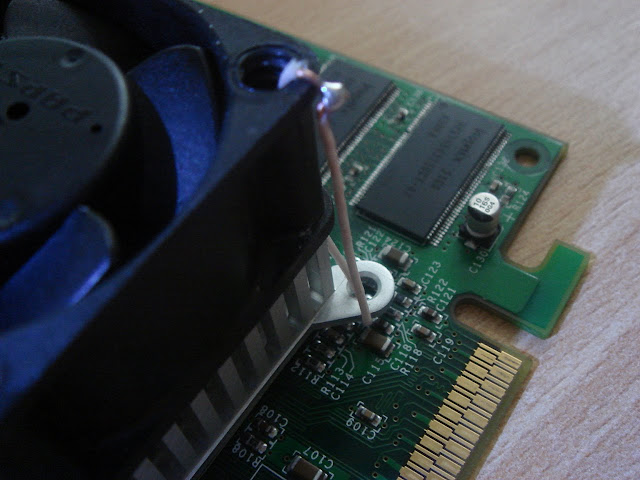

Pour finir, fixons le ventilo comme ceci. Pas très élégant, mais le radiateur n'était pas prévu pour recevoir un ventilateur...

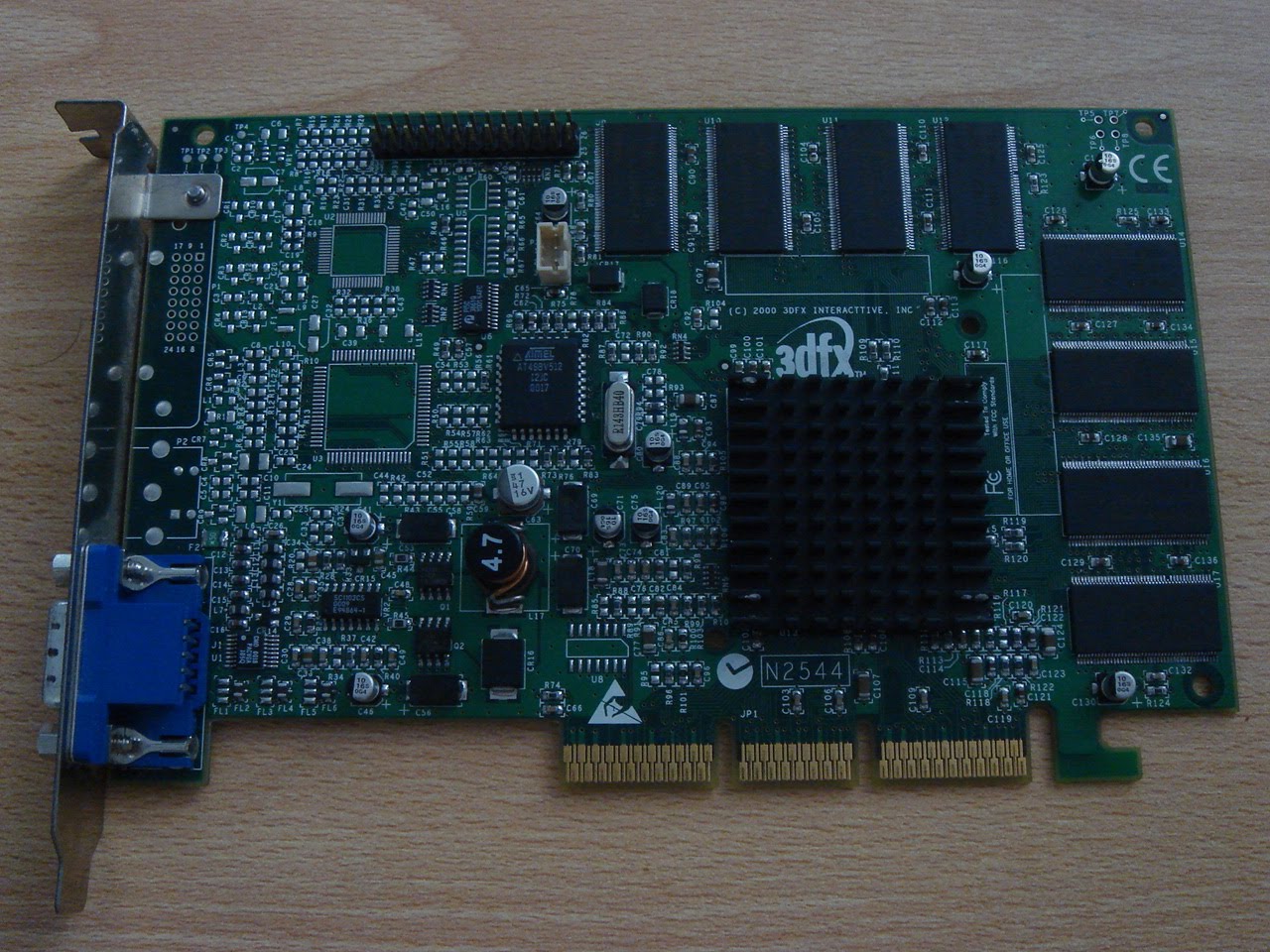

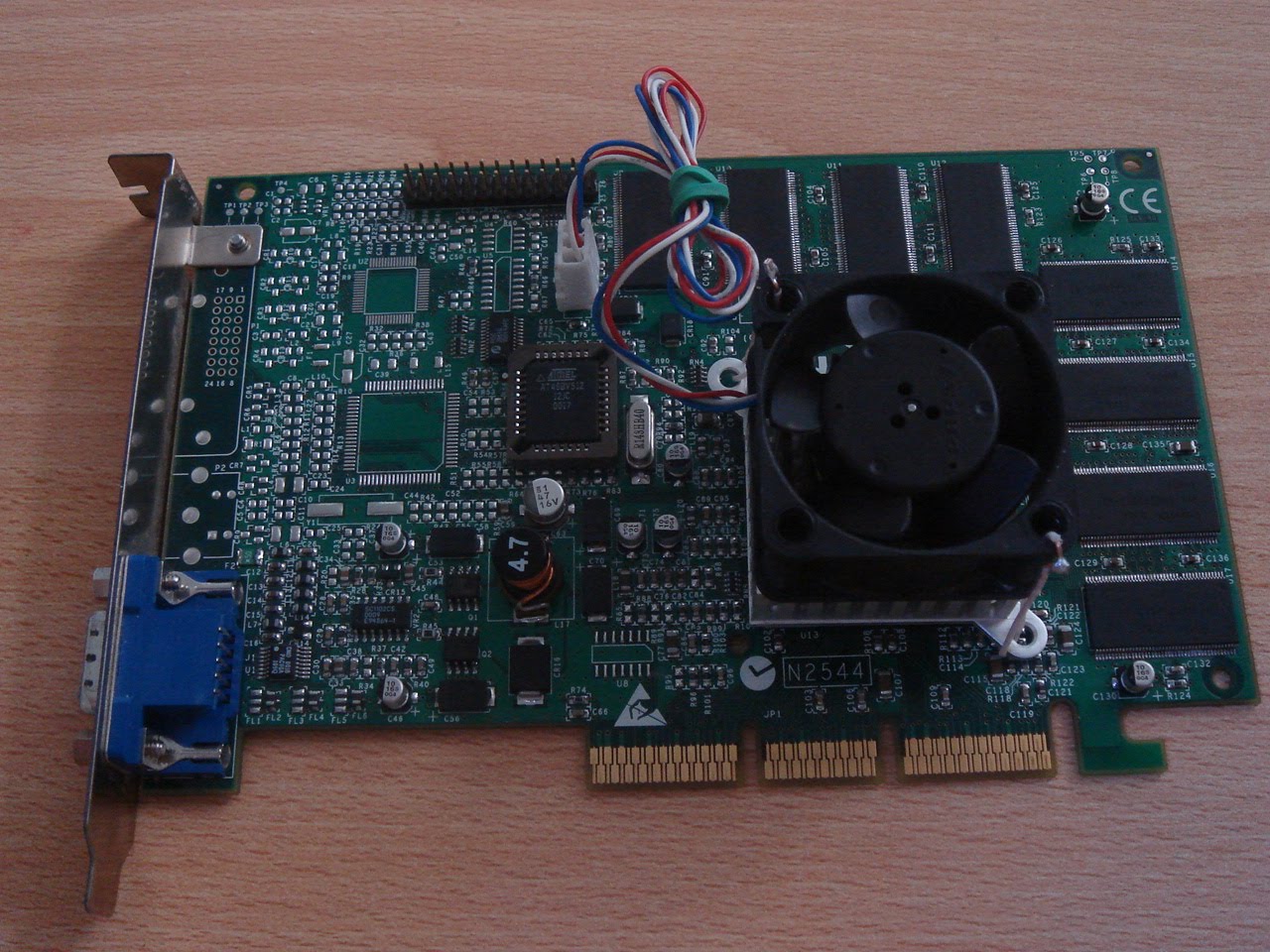

Voilà donc la carte :

N'ayant pas de port AGP ici, la carte a été renvoyée à la personne. Un reflashage du bios est donc prévu pour valider cet ajout de mémoire.

Nous espérons maintenant une nouvelle version des drivers 3dfx Morphos qui prendront en compte ces 32 Mo supplémentaires plus que bienvenus !
