Nos Amiga Classics ne sont plus tout jeunes maintenant, et certains de ses composants électroniques s'usent avec le temps qui passe ! C'est comme ça, nous n'y pouvons rien ! Certains disent qu'ils auraient une durée de vie d'environ 15 ans, parfois plus ou parfois moins suivant la qualité des matériaux employés, leurs "taux" d'utilisation, les endroits où la plupart des machines ont été remisées... Sur certains sites Web, il est mentionné qu'ils peuvent s'user plus vite lorsqu'ils ne fonctionnent pas pendant de longues périodes...
Ces composants portent donc le nom de condensateurs, et sont présent dans un bon nombre d'appareils électroniques.
En voici un près d'un 68000, sur Amiga 500 :
Il en existe plusieurs types, celui-ci se nomme "aluminium". Et il fait parti de ceux qui se dégradent.
D'autres versions sont apparus depuis quelques années, plus petits, et qui se soudent sur les cartes sans trous sur celles-ci, les "CMS".

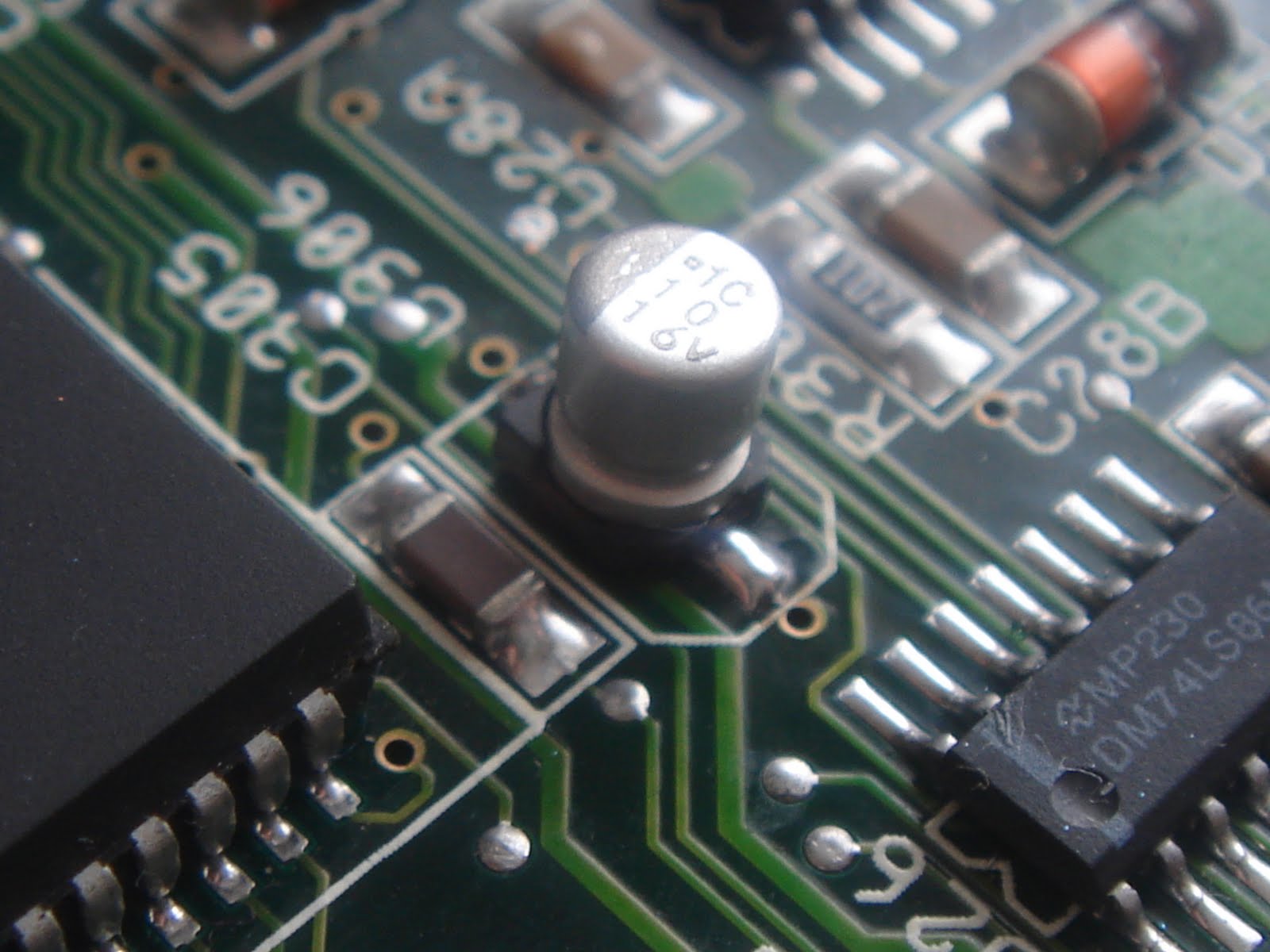

En voilà un près de Paula, sur Amiga 1200 :

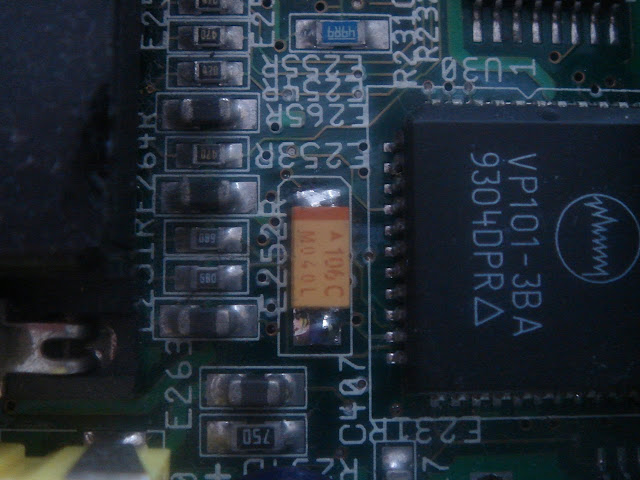

Il y a aussi les "tantales", sur une carte A1200 rev 2B :
Les Amiga OCS et ECS ont été fabriqué dans les années 1986-1990 environ, cela fait déjà plus de 20 ans maintenant ! Et les AGA dans les années 1992-1994...

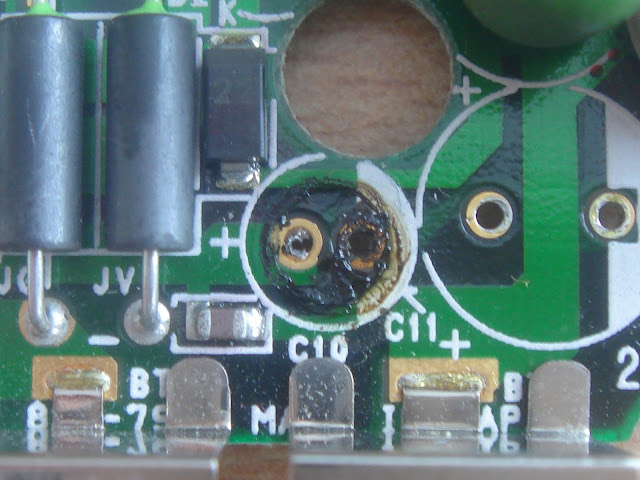

Certains vieux condensateurs se mettent à couler sur la carte, comme celui-ci sur une de mes Game Gear de Sega, produite en 1990 :
Pour ce cas-là, un court-circuit s'est produit à l'allumage de la console, et a endommagé un composant adjacent !
Certains symptômes peuvent alors apparaitre comme le son qui n'est plus très clair, certains composants du chipset graphique se mettent à chauffer, les couleurs à l'écran qui ne sont plus les bonnes...
Rassurez-vous, vous pouvez sauver vos Amiga chéris, il suffit d'installer des condensateurs neufs, tout simplement ! Bref, nous n'avons plus d'autres choix que de tous les remplacer. Pas un ou trois par-ci par-là, mais tous sur chacune de nos cartes. Même lorsque la machine marche encore, il est préventif d'effectuer le changement rapidement par des neufs, de façon à éviter d'éventuels frais de réparation à venir : en effet, les coulures de vieux condos peuvent parfois aller jusqu'à ronger les pistes de la carte ! Pour ma part, c'est fait ! Un soucis en moins en tête, ça fait du bien !
Une fois changés, vous êtes tranquille pour plus de 15 ans...
Tous mes Classics sont à jour, enfin il y a encore un A500 en attente de réception de condensateurs tout frais !
