jeudi 22 octobre 2015

BlizzardPPC Kick 1 Mo

Enfin !!!

Enfin trouvé tout ce qui clochaient avec les Kickstart de 1 Mo et la BlizzardPPC !!

Vibros m'avait réalisé ces adaptateurs d'eeprom afin de plutôt utiliser des PLCC sur supports, mais finalement avec l'arrivée des nouvelles versions de WinUAE qui supporte la BlizzardPPC et son fameux firmware, ils sont devenus inutiles :


Un grand merci tout de même à Vibros pour son aide !

Mon Kick 3.9 physique fait environ 720 Ko, et toutes les librairies sont opérationnelles maintenant !! Avec Scout, il est très simple de vérifier que tout va bien : l'option "Résidents" (= qui résident en Rom) donne toutes les librairies du Kickstart :

Ah, grande joie aujourd'hui !! Enfin une bonne nouvelle pour les Classics !

Va falloir sabrer le champagne !!


samedi 17 octobre 2015

SimCheck II

Voilà un nouveau périphérique qui arrive à la maison !

Il s'agit d'un SimCheck II qui comme son nom l'indique permet de vérifier le bon fonctionnement des Simm insérées sur l'appareil :

Un petit écran est présent, et permet la sélection de plusieurs options :

Un test très intéressant pour nous est la mesure exacte de la vitesse des Simm. En effet, l'indication gravée dessus comme -8 pour 80ns ou encore -7 pour 70ns par les différents constructeurs est très approximative :

Pour cet exemple, c'est une barrette de 8 Mo EDO à 47ns alors que le fabricant Vanguard la note seulement à 60ns (-6) :

D'autres indications sont proposées :

J'ai réalisé un petit tableau récapitulatif avec toutes les différentes Simm ici :

Va nous être très utile cet appareil afin de trouver les puces les plus rapides !!

vendredi 16 octobre 2015

MK3 support fix

Voici des vieilles photos que je retrouve. Ma bienheureuse MK3 me faisait quelques petits soucis à l'allumage... En appuyant légèrement sur le 68060 (enfin un peu fort, mais pas trop non plus), elle démarre tout de même !

Le problème classique sur ces cartes, et nous allons découvrir et comprendre pour quelle raison. Parfois un simple retrait de la carte du 4000 peut provoquer cette panne, car la PCB est sans doute légèrement pliée lors de l'extraction.

Quelques soudures du support ont donc dû lâcher, et plutôt cette fois que de refaire un nouveau support avec des rangées de tulipes, une autre méthode va être employée.

Déjà, déssoudons le support avec du hotair par dessous afin de garder le support original intact :

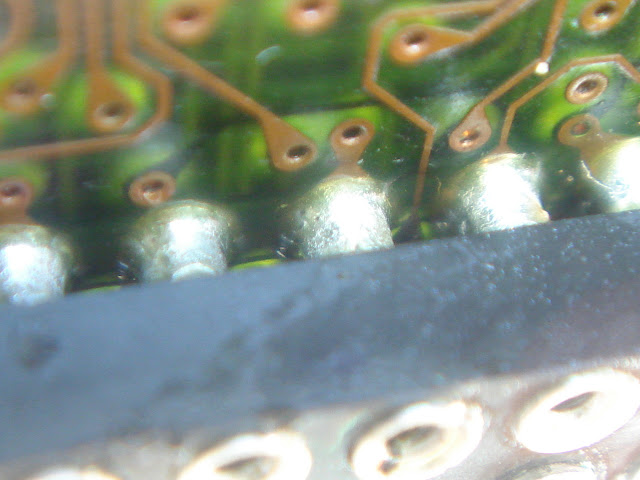

 Regardez : très peu de soudure, ainsi que sur le support !!

Oh la belle bourde de Phase5/DCE : pas assez de soudure, enfin !

Bref, un peu de pâte afin "aplanir" le peu de soudure restante sur les pinoches :

Et tout cleaner sur la carte pour tout reprendre de zéro, sur de saines bases :

Ensuite la nouvelle idée est de placer 5 petites billes de soudure de façon à en avoir exactement la même quantité sur chaque pastille :

Bien sûr, chauffer le tout au hotair :

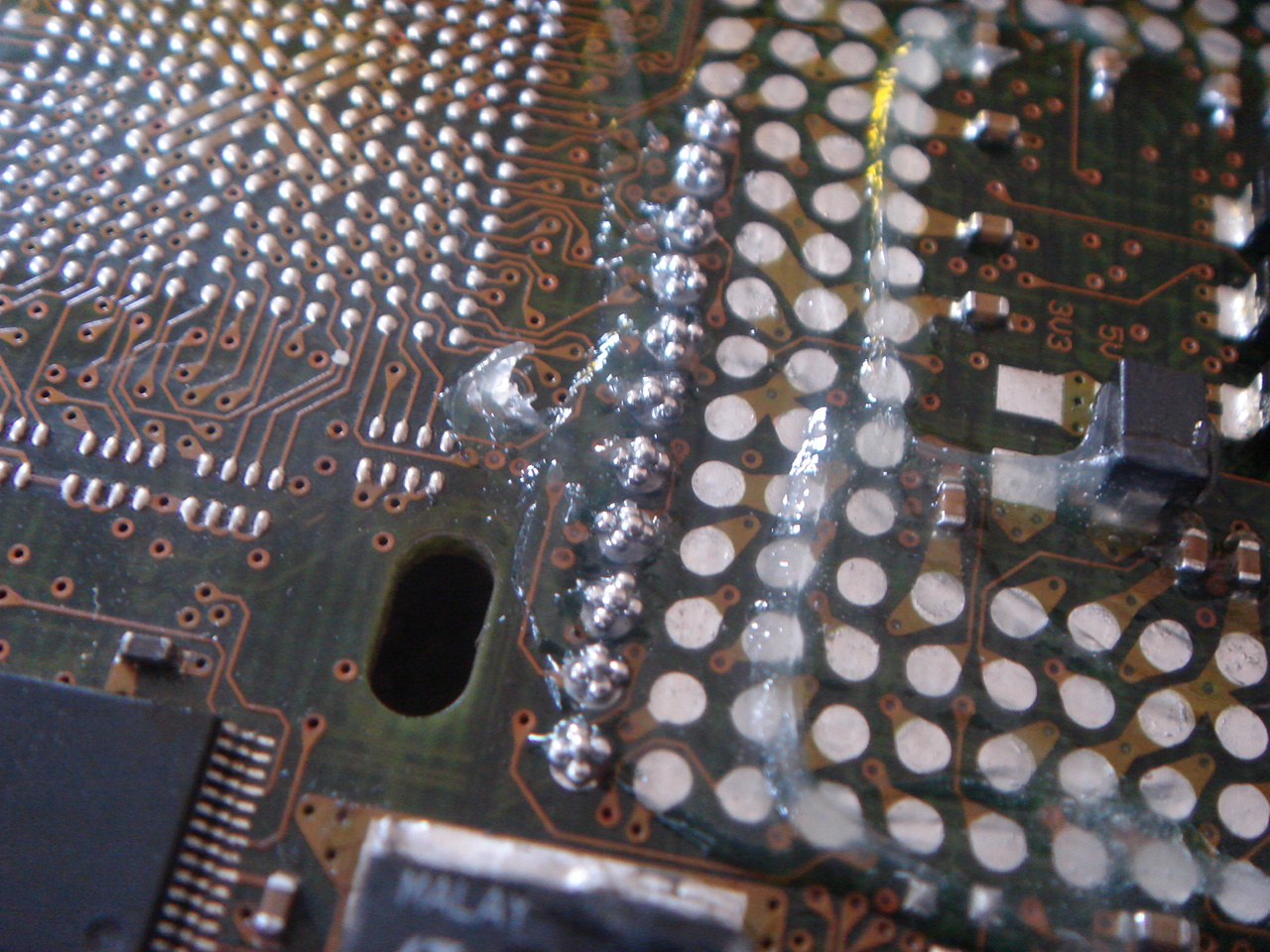

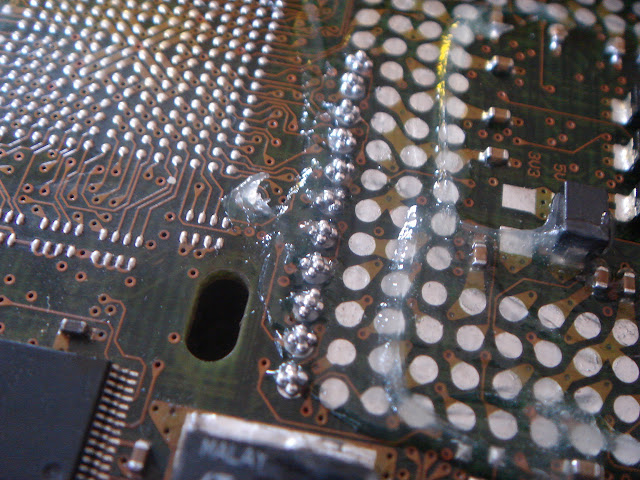

Placer 1030 petites billes, il faut avoir de la patience ma pauvre Lucette !!! Heureusement la pâte les tient bien en place :


Et puis chauffer le support avec un vieux LC dessus. Et par dessous aussi, l'idéal étant d'avoir un preheater :

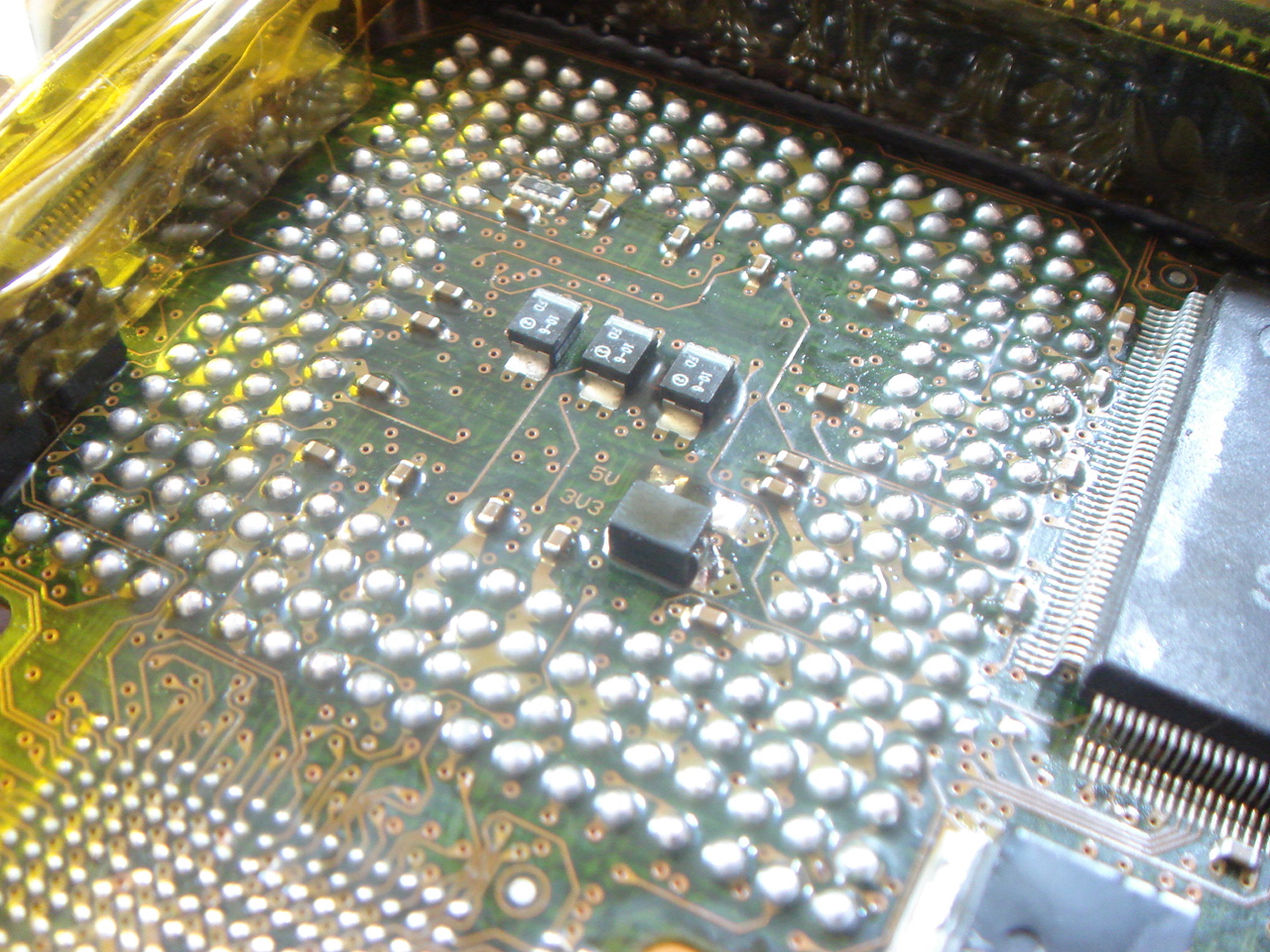

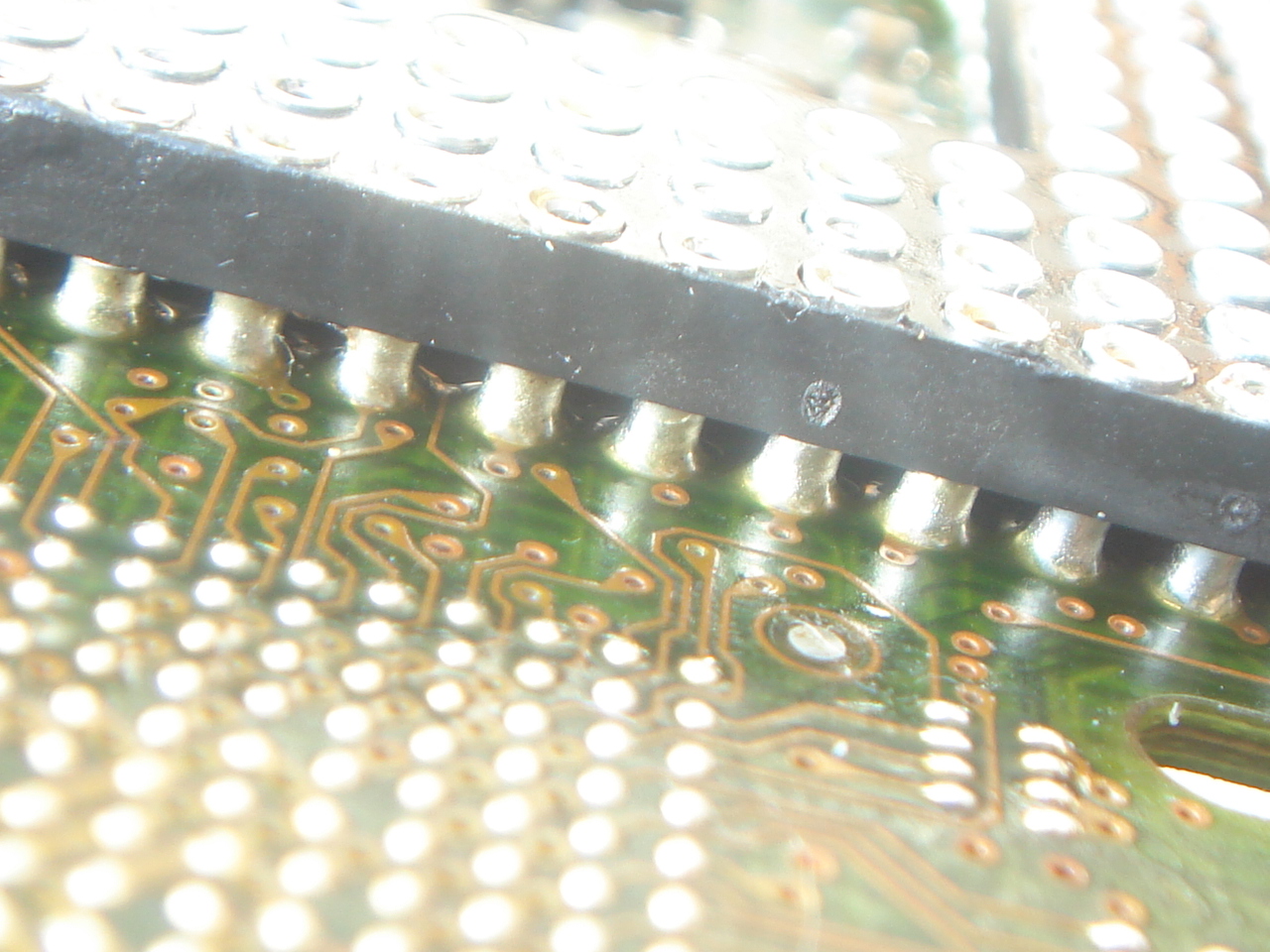

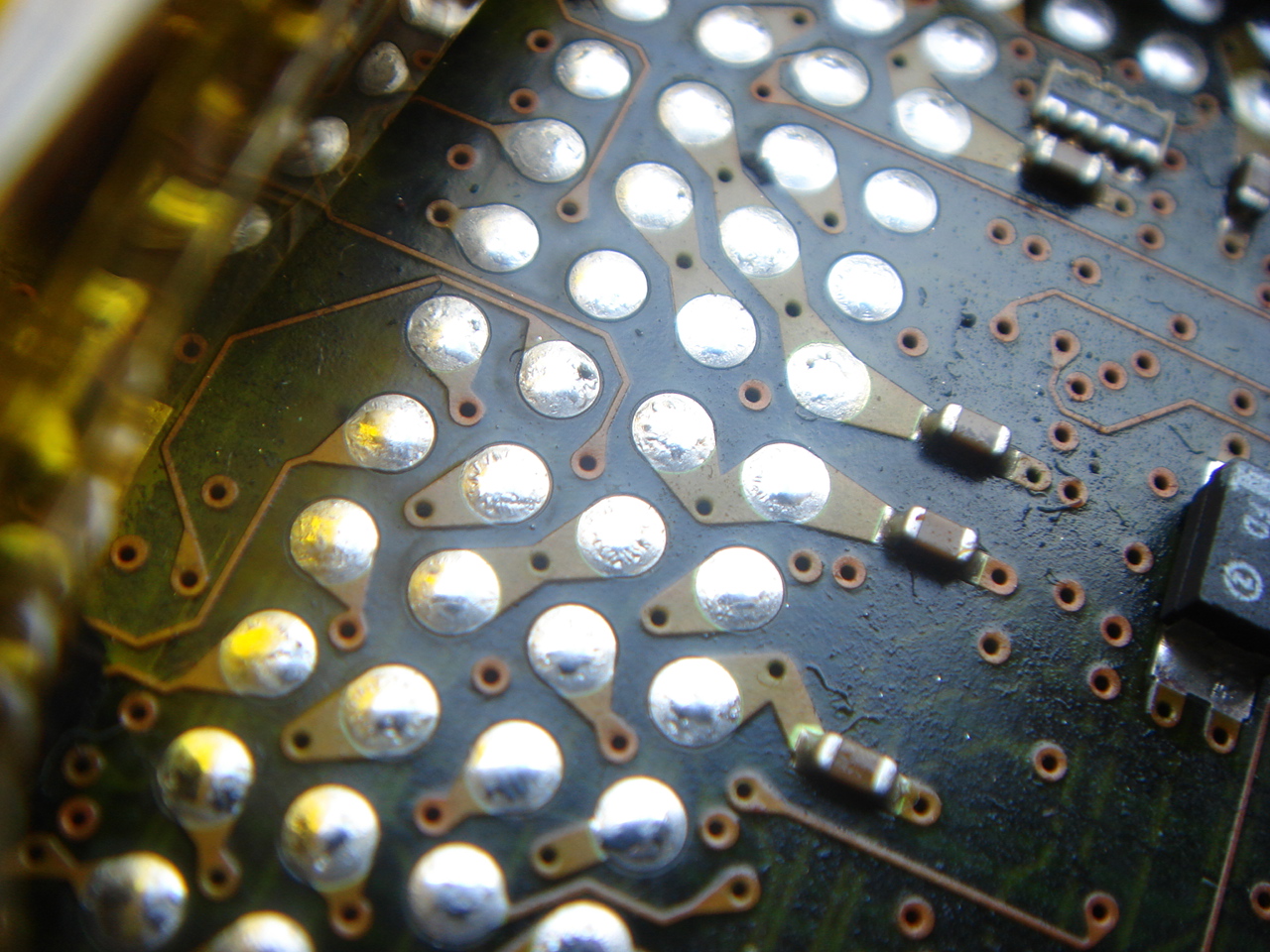

Le résultat est très bon avec davantage de soudure qu'avant, le support est très bien soudé cette fois :

Ouf, ma précieuse MK3 adorée remarche impec maintenant !


lundi 12 octobre 2015

JMP E127

Voici une carte 1200 en révision 1B qui nous arrive d'Italie !

Elle a une petite particularité qui semble d'être d'usine, voyez par vous-même :

Un JMP a été rajouté afin d'éviter la résistance E127 !

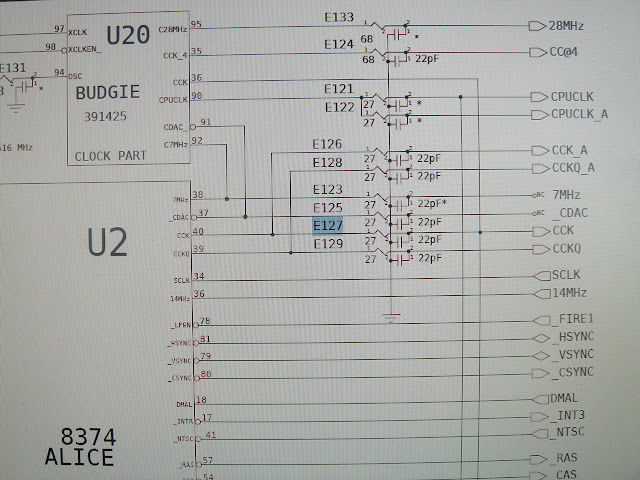

En regardant les schematics, nous voyons qu'elle est connectée à Alice :

Merci à ceux qui auraient une idée de l'utilité de ce hack réalisé vraisemblablement par Commodore !


mardi 6 octobre 2015

Oscillo ajustable

Voilà une belle réalisation, allemande encore une fois. Ici pour l'URL !

Il s'agit d'un oscillateur ajustable à l'aide d'un petit potentiomètre:

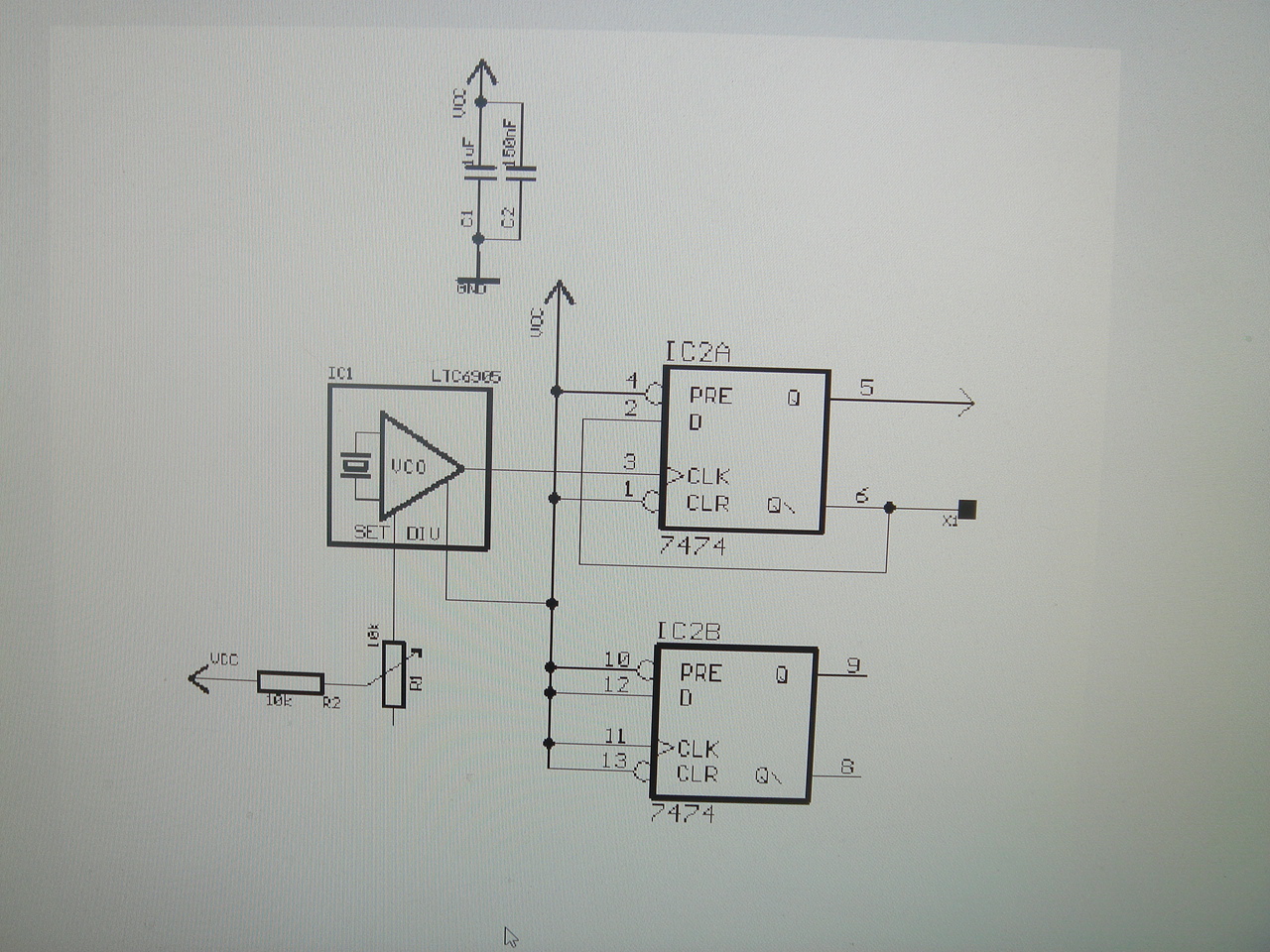

Le schéma ainsi que les fichiers Eagle de la PCB étaient en libre download.

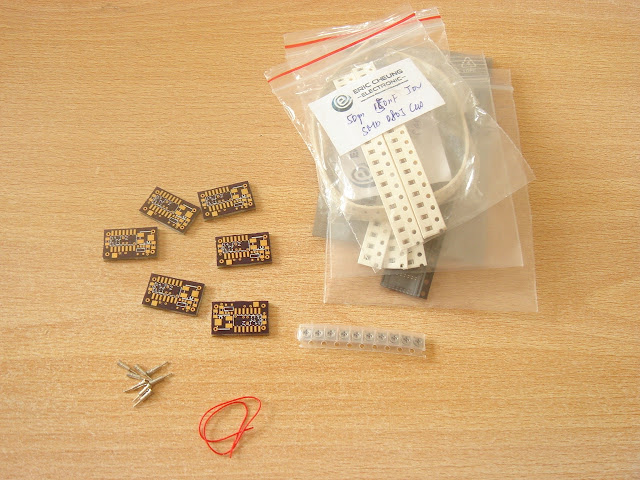

Tous les composants requis sont arrivés. Le prix de revient est d'environ 7 € pour un module :

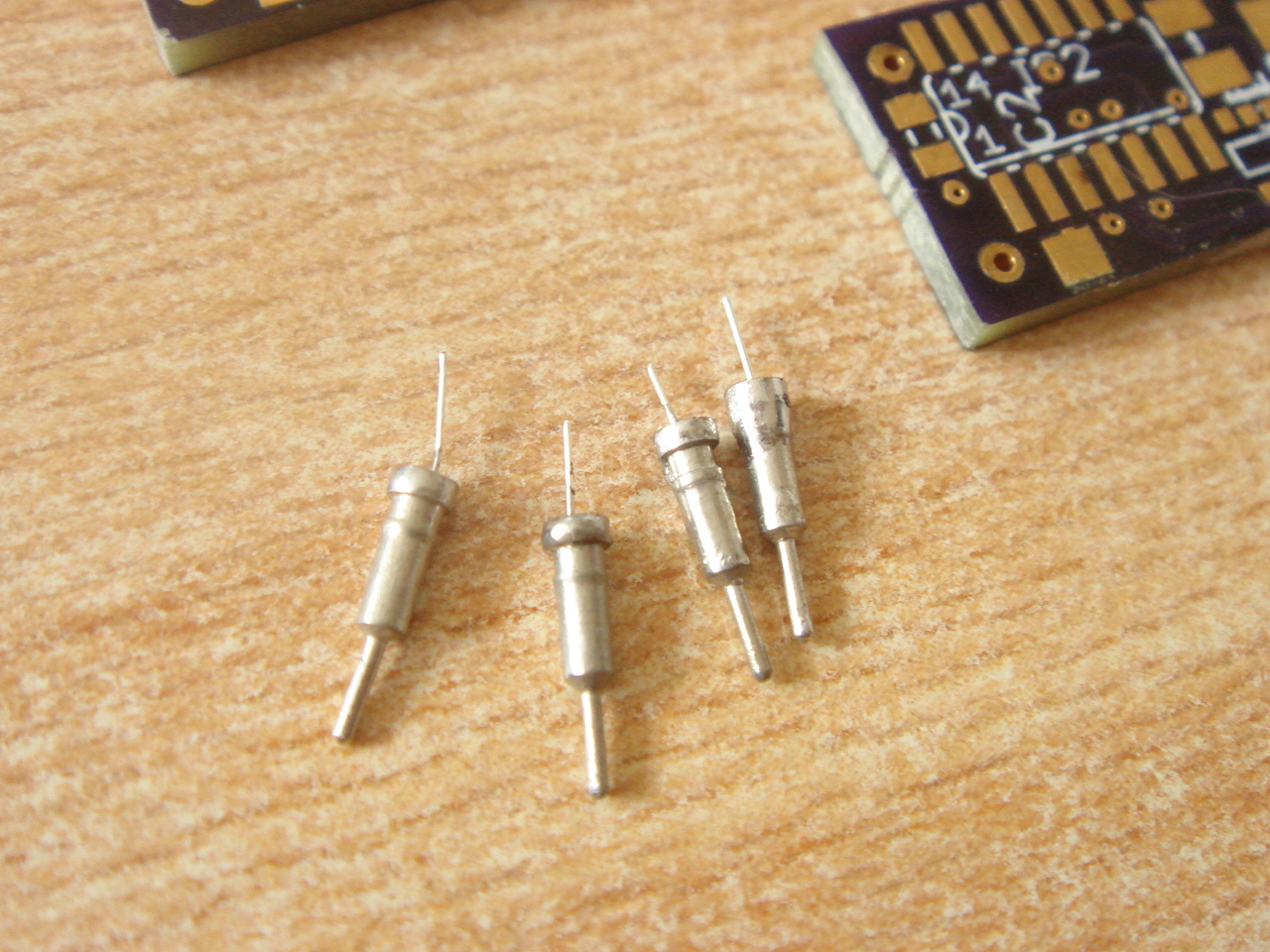

La PCB a un défaut : les quatre trous pour les pinoches sont bien trop petits. Il a donc fallut souder du câble comme ceci :

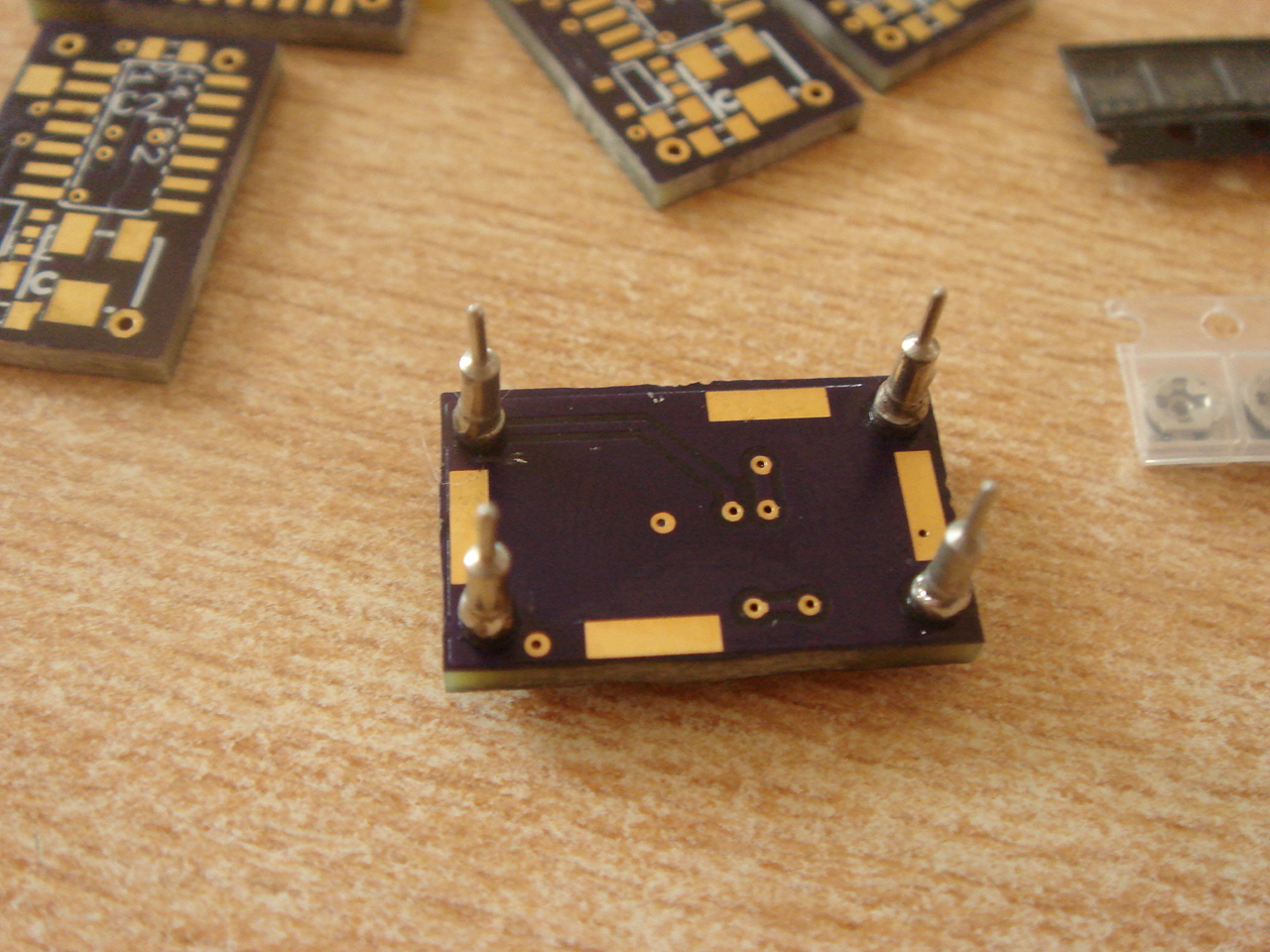

Ouh là, c'est tout rikiki :

Allez, encore un autre à souder et en avant pour les tests !


lundi 5 octobre 2015

A600 XU1

Un petit merveilleux A600 vient d'arriver à la maison : bienvenue mon gars !!

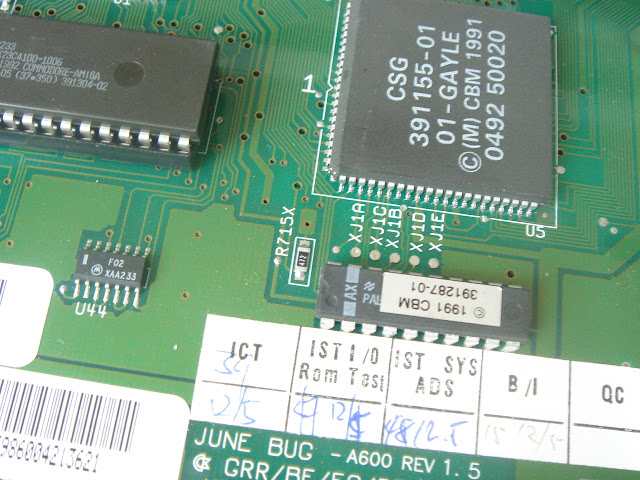

En l'ouvrant, il est dôté d'une particularité : l'emplacement XU1 est occupé par une PAL alors que sur bons nombres d'autres cartes, il n'y a rien du tout :

En fait, c'est un petit fix hardware qui corrige un ou des bug(s) du composant Gayle relative à l'IDE : c'est effectivement une version -01 soudée, alors que la plupart des A600 sont équipés de la version -02 !

C'est une PAL16L8BNC qui est protégée en lecture.


samedi 3 octobre 2015

1084S condos

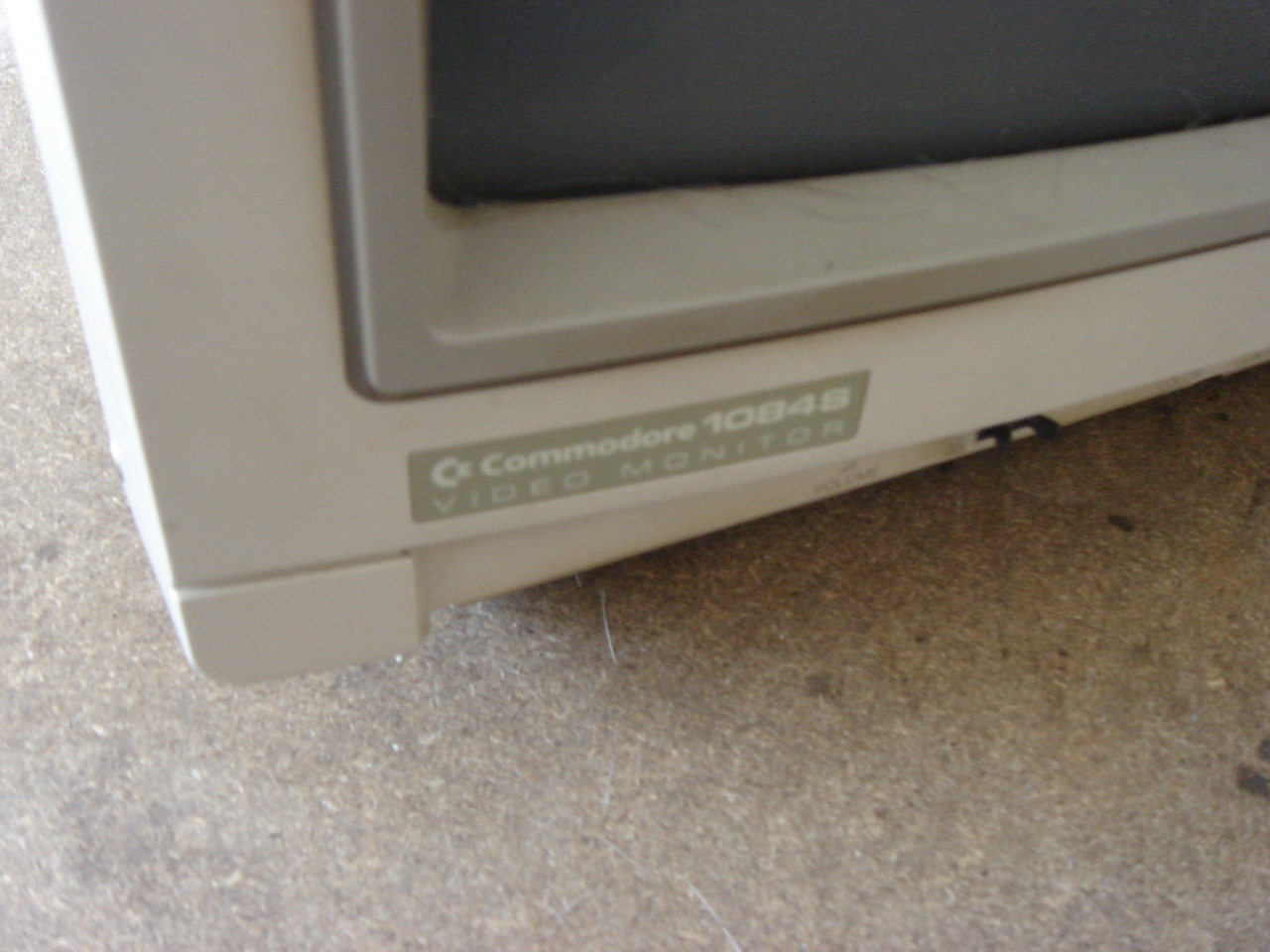

Allez, il est temps de changer les vieux condensateurs d'un 1084S que je viens de récupérer ! En effet, il y en a une bonne cinquantaine en tout !

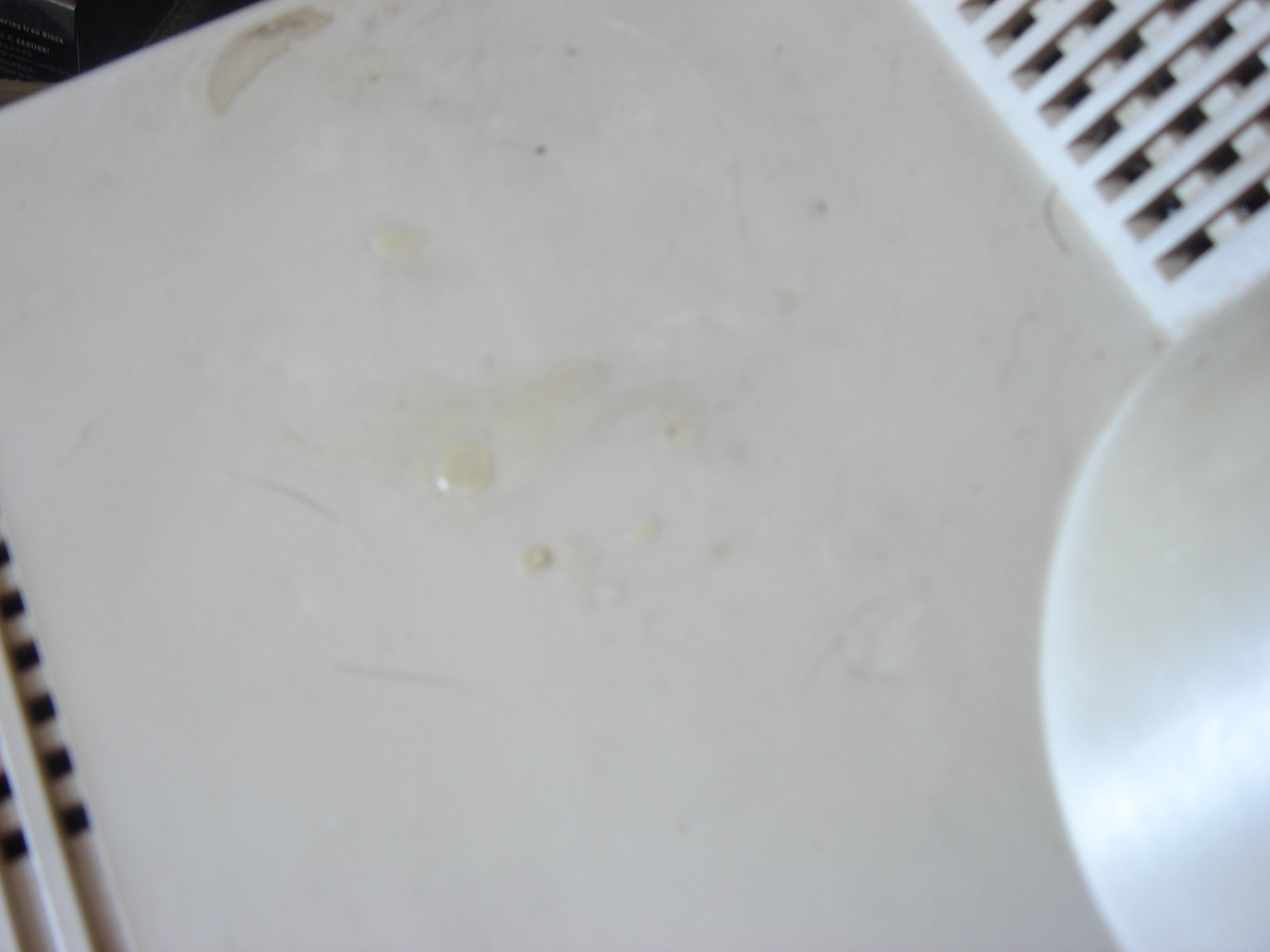

Il est dans un état catastrophique aussi bien dehors que dedans :

Plein de poussière je vous dis :

Pour le soucis de la THT, j'ai dessoudé ses dents dessous de façon à laisser telle quelle la tétine :

Je n'y ai plus touche ensuite, car peut être dangereux :

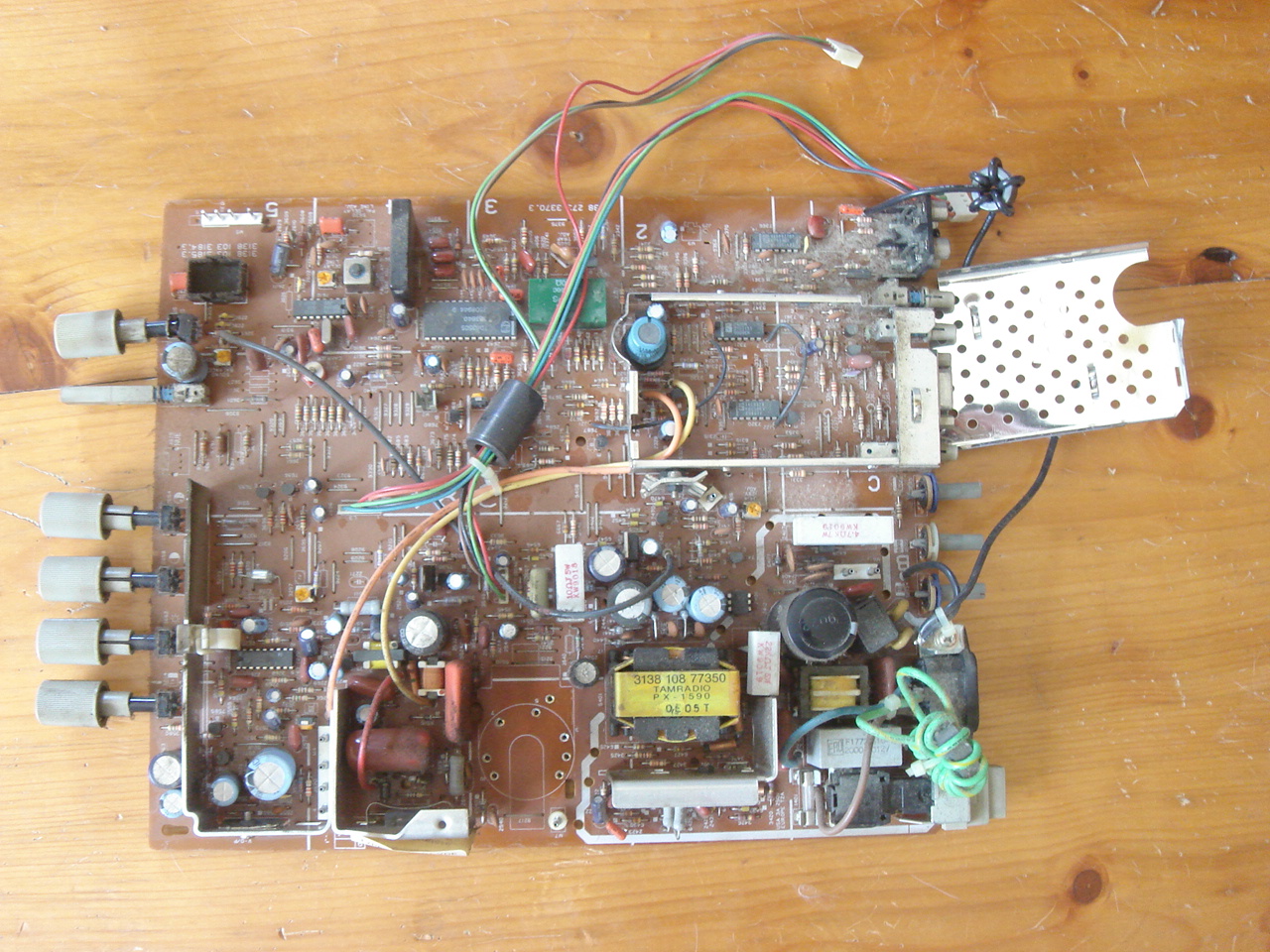

Une bonne douche, et la PCB est comme neuve maintenant :

Voilà une partie de tous les vieux qui vont direct à la poubelle :

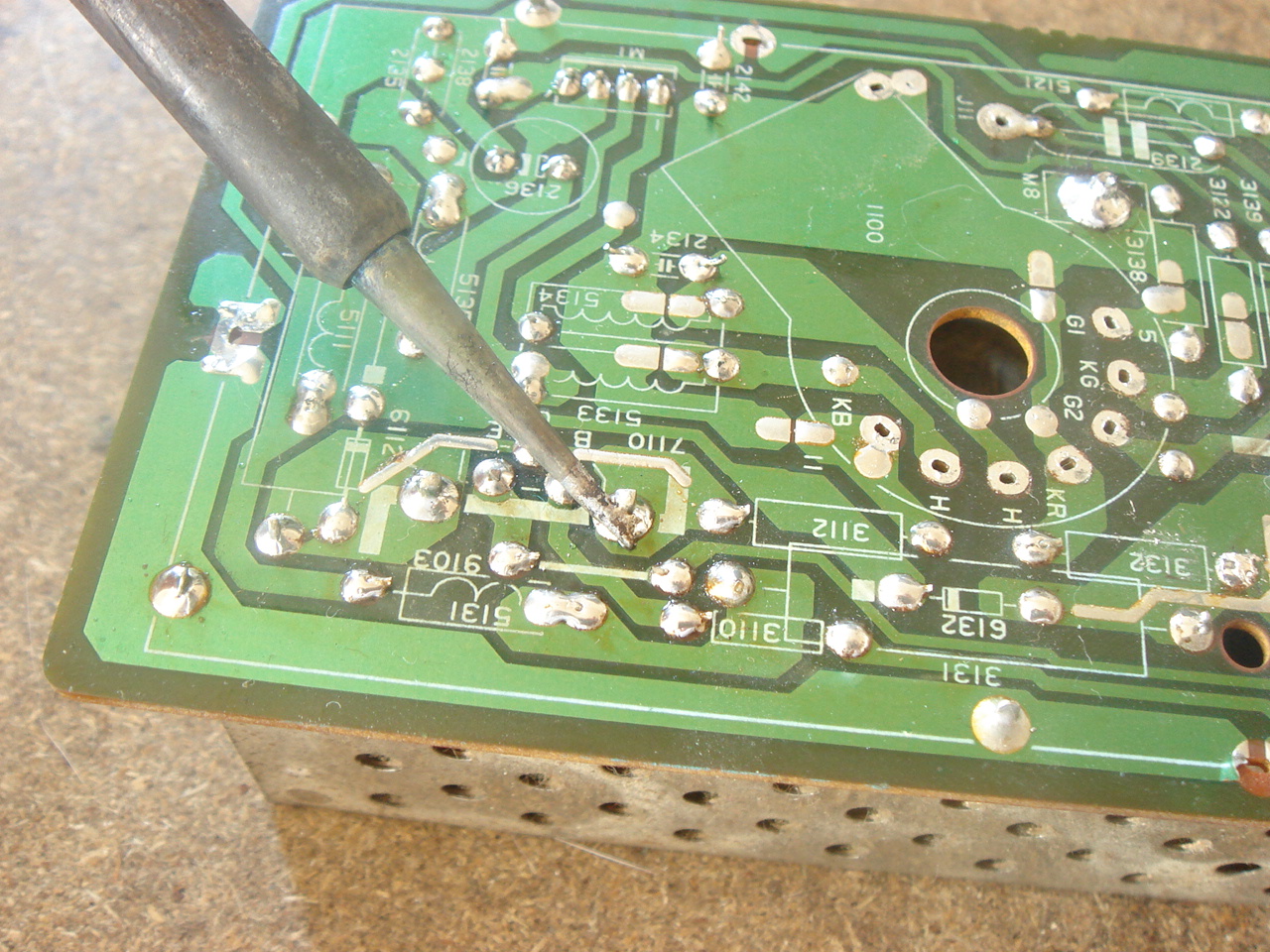

La petite PCB du tube contenait aussi deux condos et il est conseillé de refaire toutes les soudures, en mélangeant tout simplement de la neuve avec l'ancienne :

Voilà le travail :

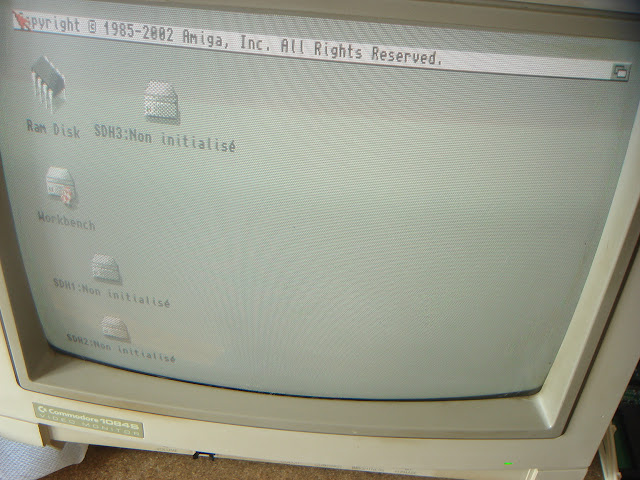

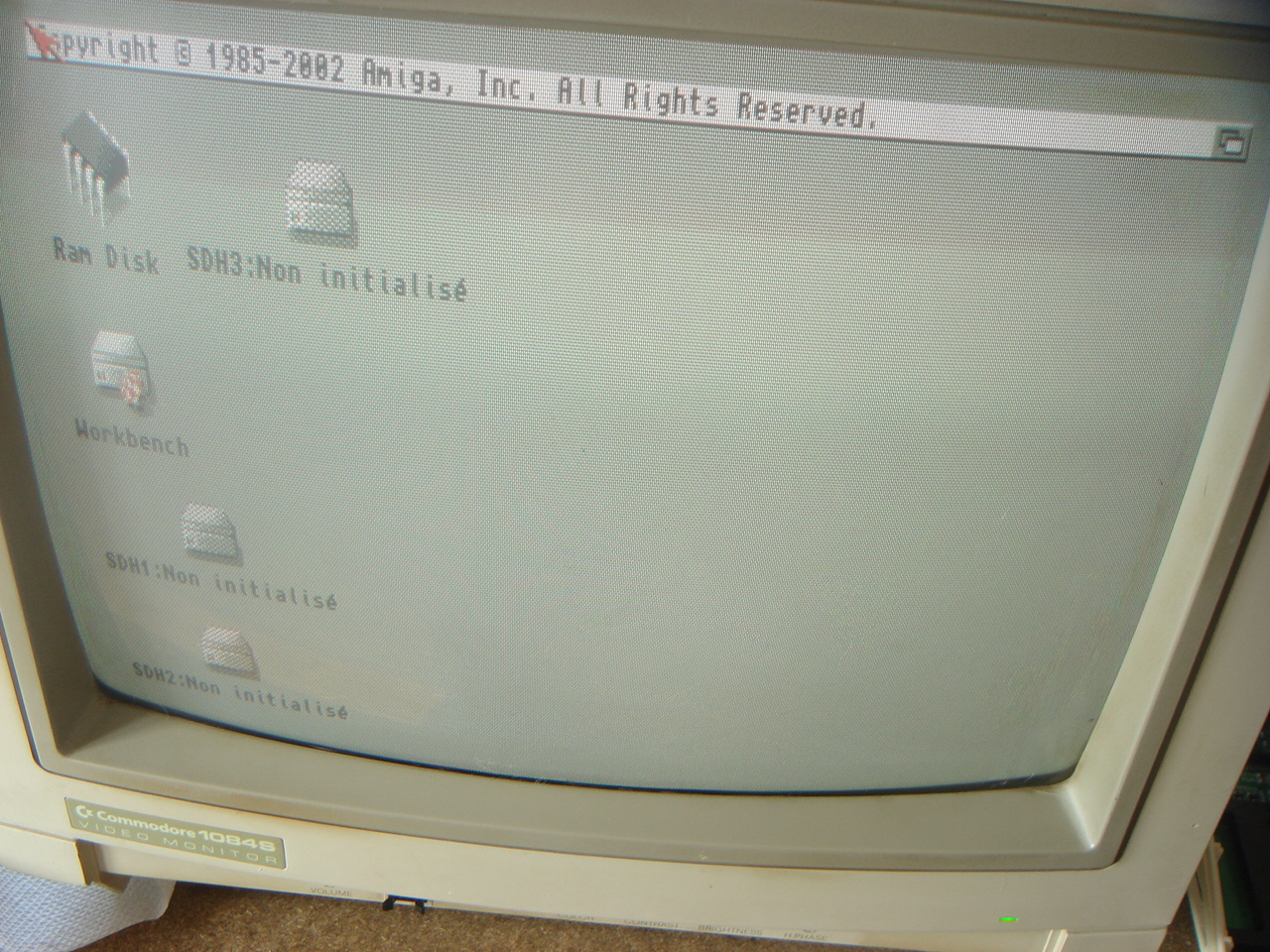

L'image est plus lumineuse maintenant avec des condensateurs tout neufs !


vendredi 2 octobre 2015

Rabotage Simm

Petit soucis avec ma BlizzardPPC aujourd'hui avec une Simm qui refuse de se clipser correctement !

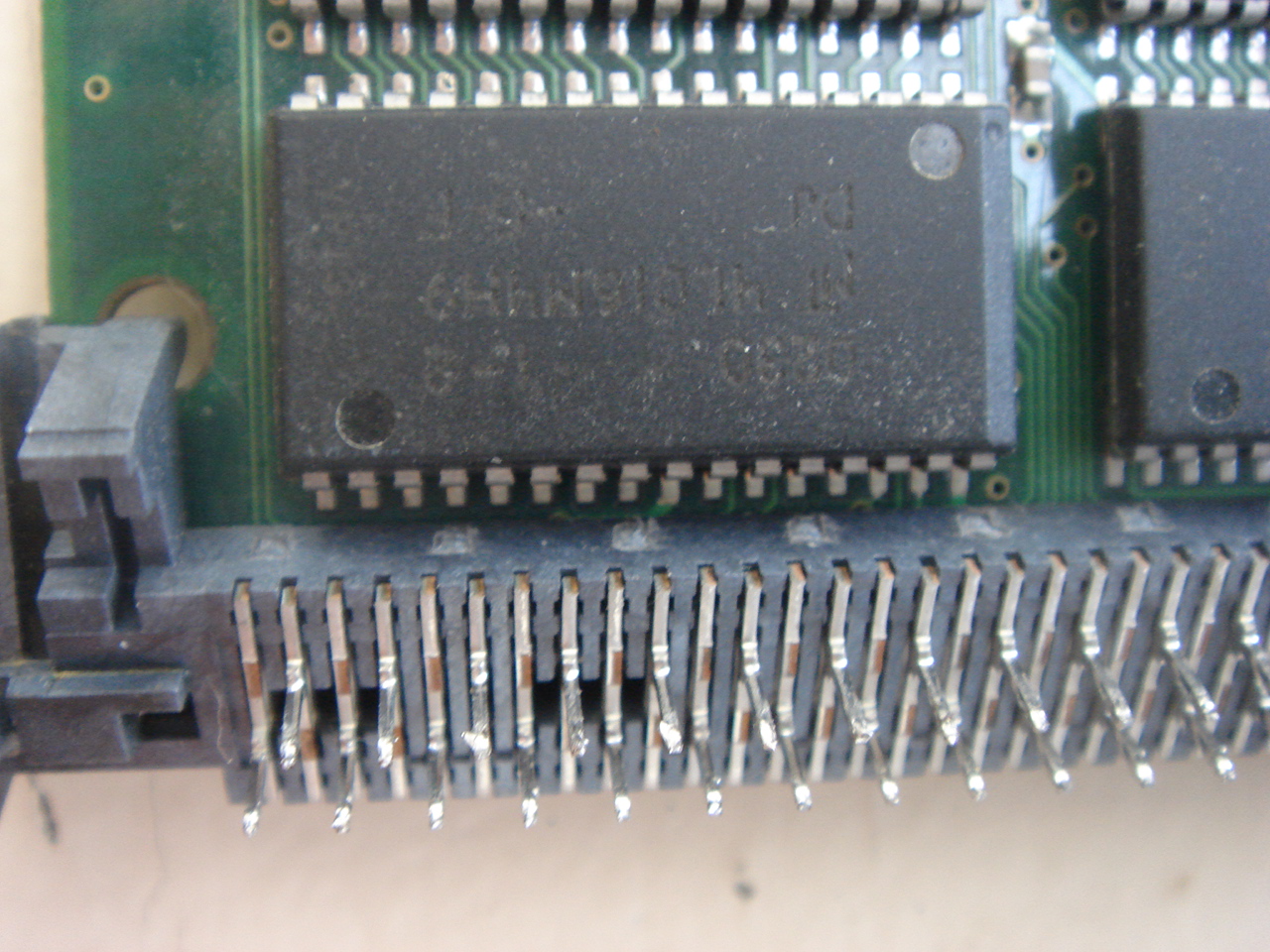

En regardant de plus près sur un autre support, il y a une rangée de petits condos qui gènent :

Alors que sur d'autres, tout va bien :

Arf, en forcant un peu au début, j'en ai même dessoudé quelques uns par inadvertance :

Calmos Cosmos ! Vas-y mollo, hein !!

La solution est très simple, il suffit de raboter le plastique du support avec une Dremel :

Voilà qui est fait :

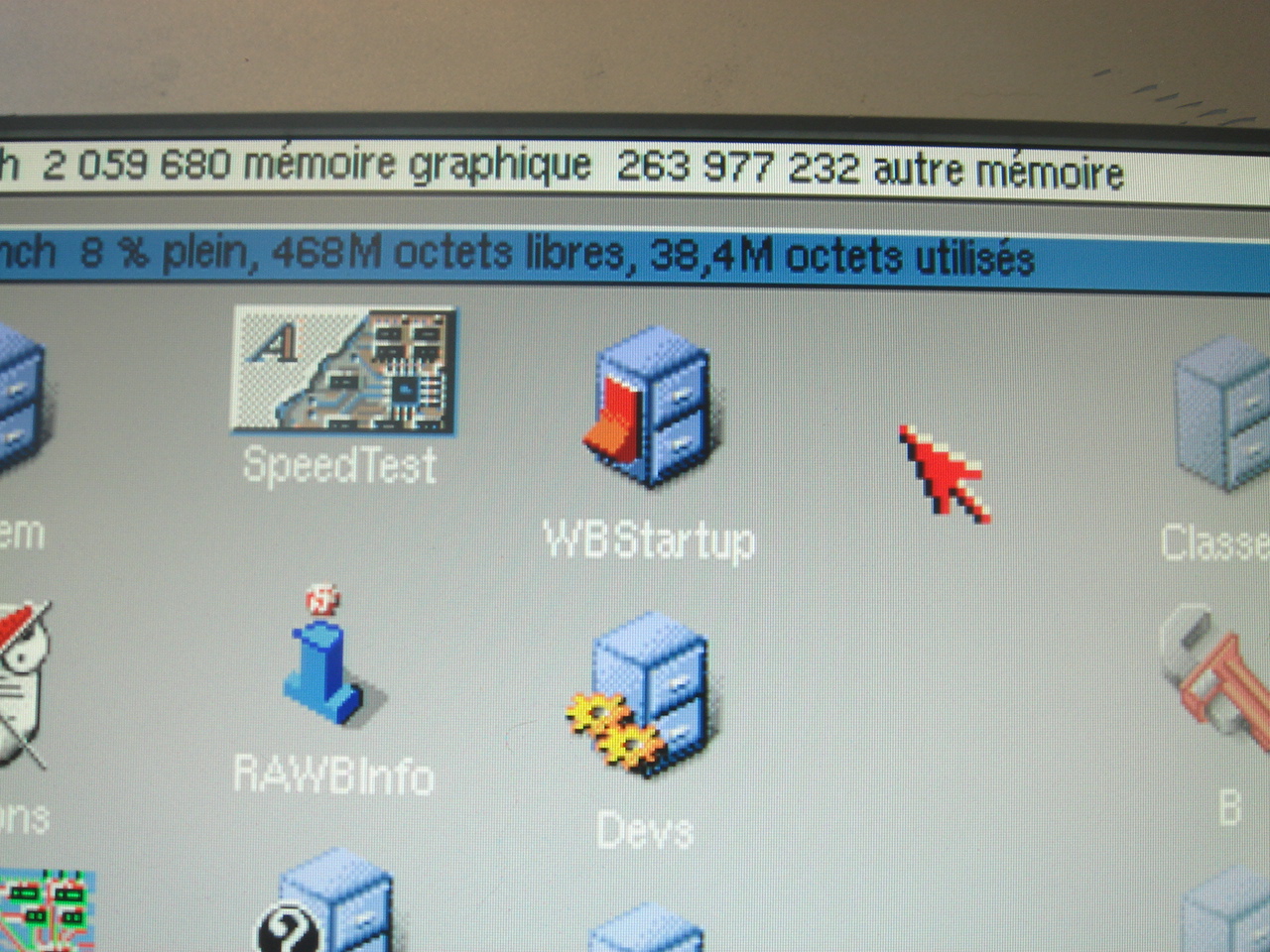

Tout se clipse très bien maintenant, 256 Mo enfin !!

Une bonne chose de faite qui n'est plus à faire !
