samedi 29 septembre 2018

Peinture PSU

Manquait plus que le boîtier PSU à repeindre, et y'avait besoin :

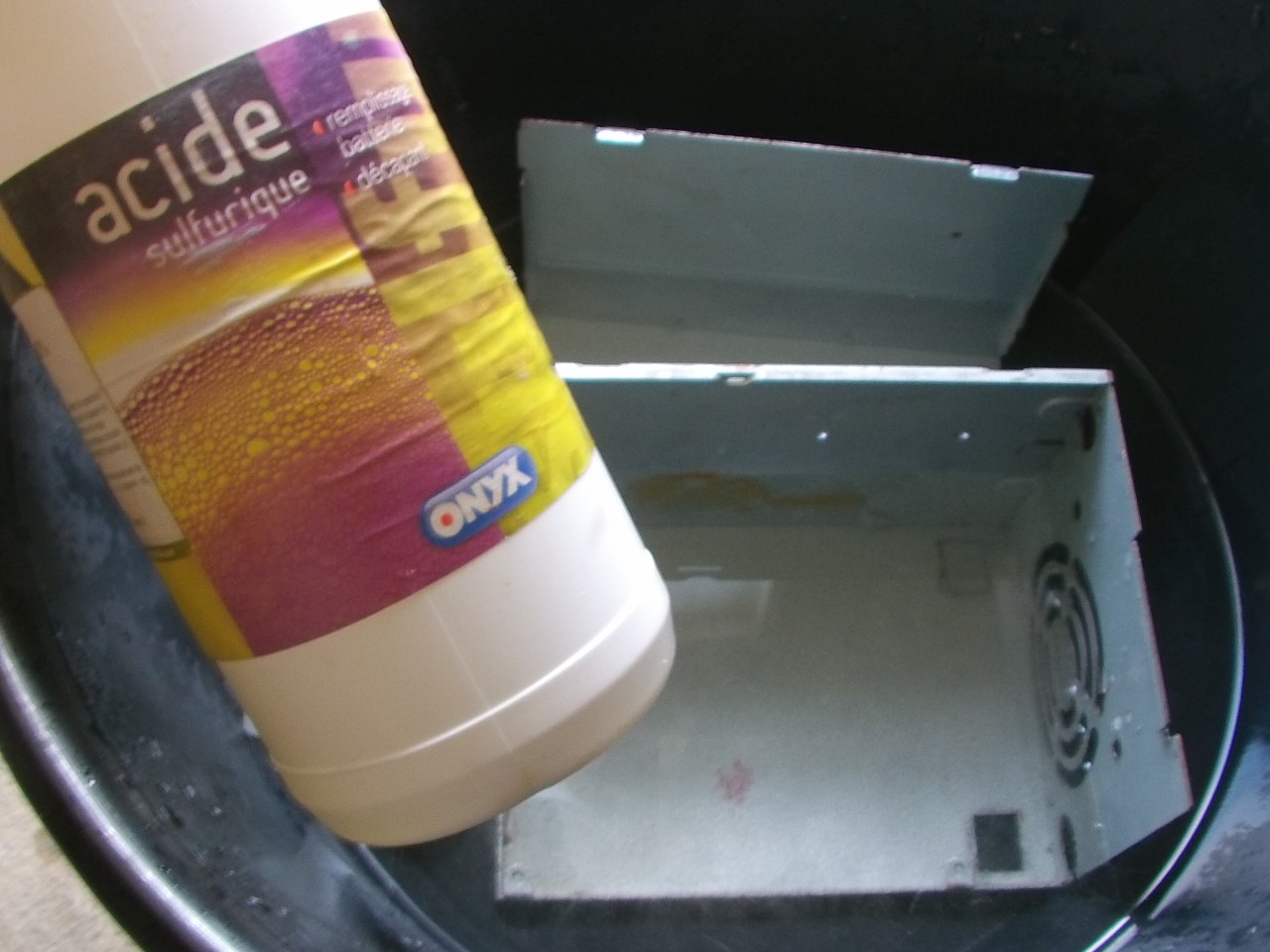

De l'acide sulfurique à 37% mélangée avec de l'eau suffit. En quelques minutes, tout est parti :

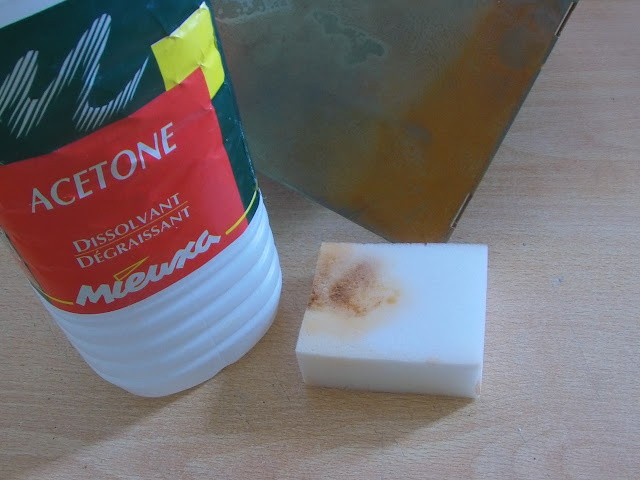

Si il reste des traces marrons, une éponge micro fibre avec de l'acétone, et zou :

Ensuite bien frotter avec un chiffon et c'est nickel. Bien cleaner ensuite le tout avec du savon de Marseille avant le primaire :

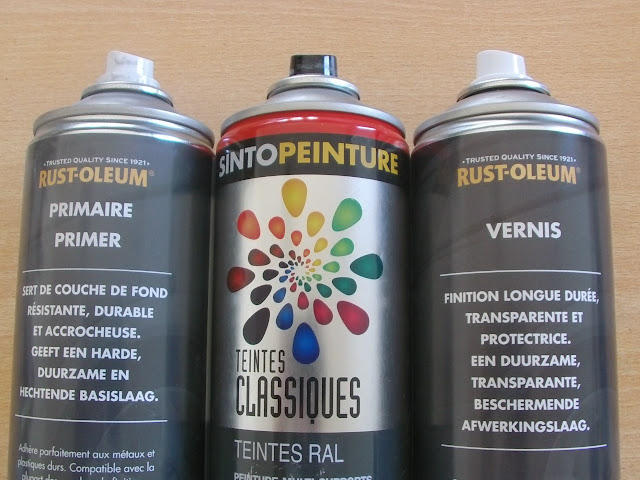

Toujours couleur Gris Moyen avec ensuite du vernis pour protéger la peinture :

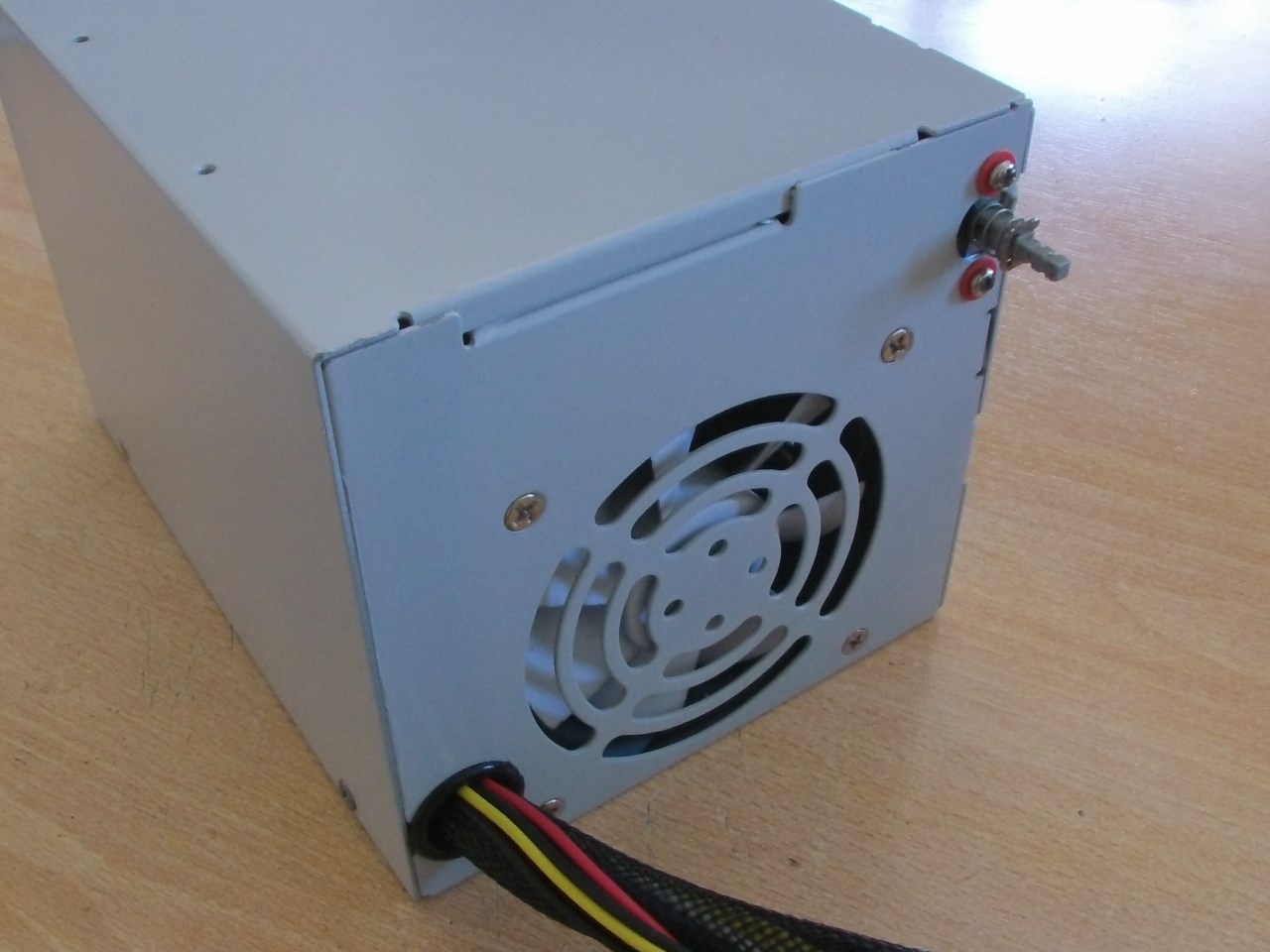

Quelle merveille maintenant :

Là encore, même si votre boîtier est en bon état, allez le peindre, vous serez très content du résultat !


vendredi 28 septembre 2018

RT-50B

Une petite alim PC (environ 30 €) à remplacer aujourd'hui dans un boîtier : 50W pour +5v (4A), +12v (2A) et le -12v (0.5A).

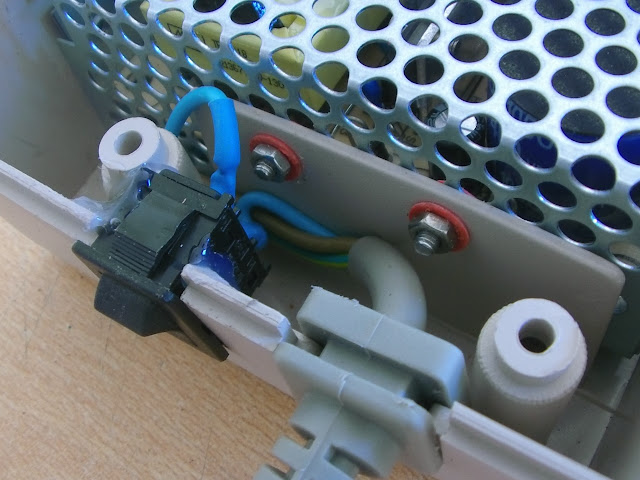

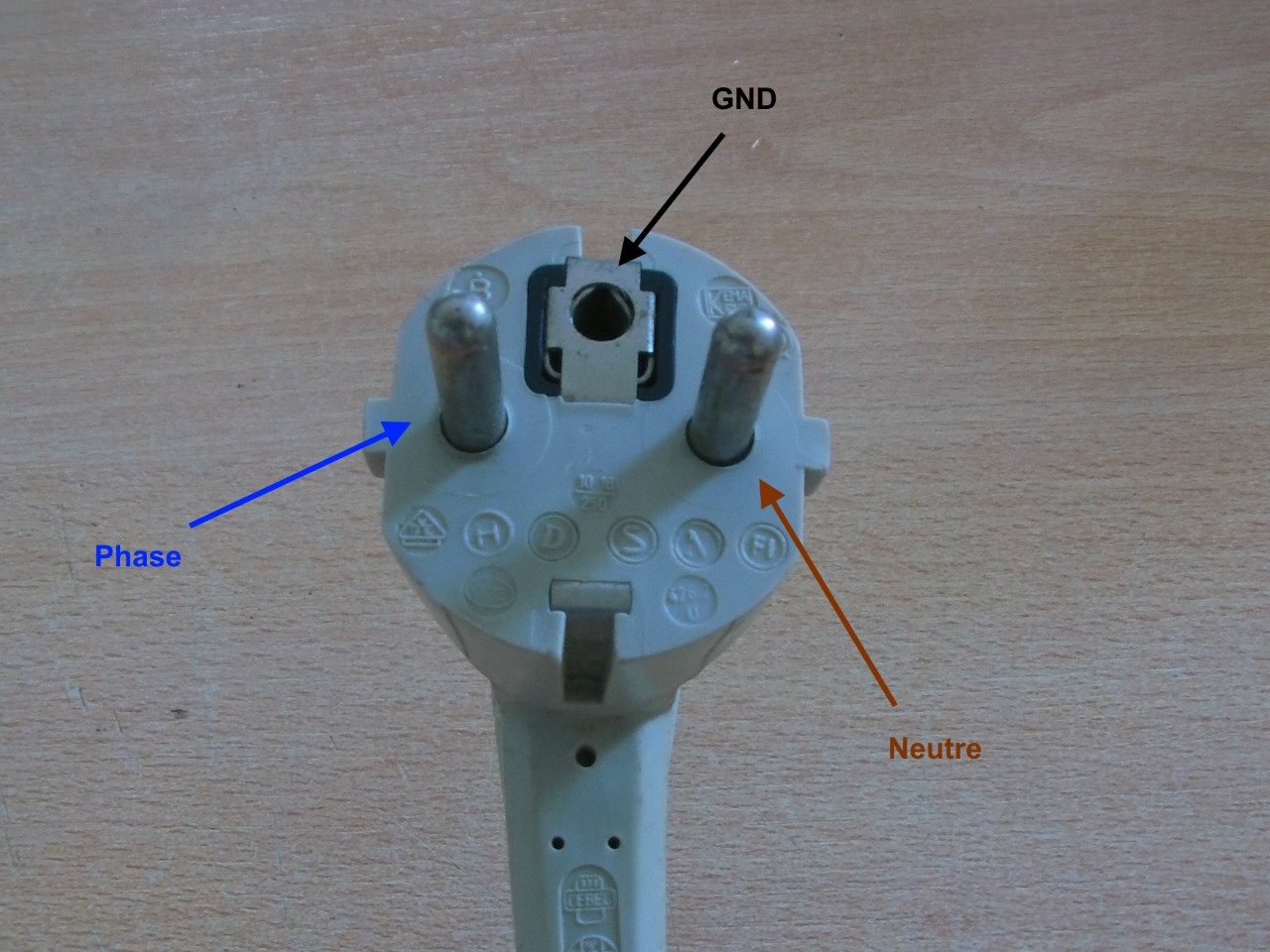

La phase est branchée en série sur l'interrupteur :

Ensuite, comme ceci :

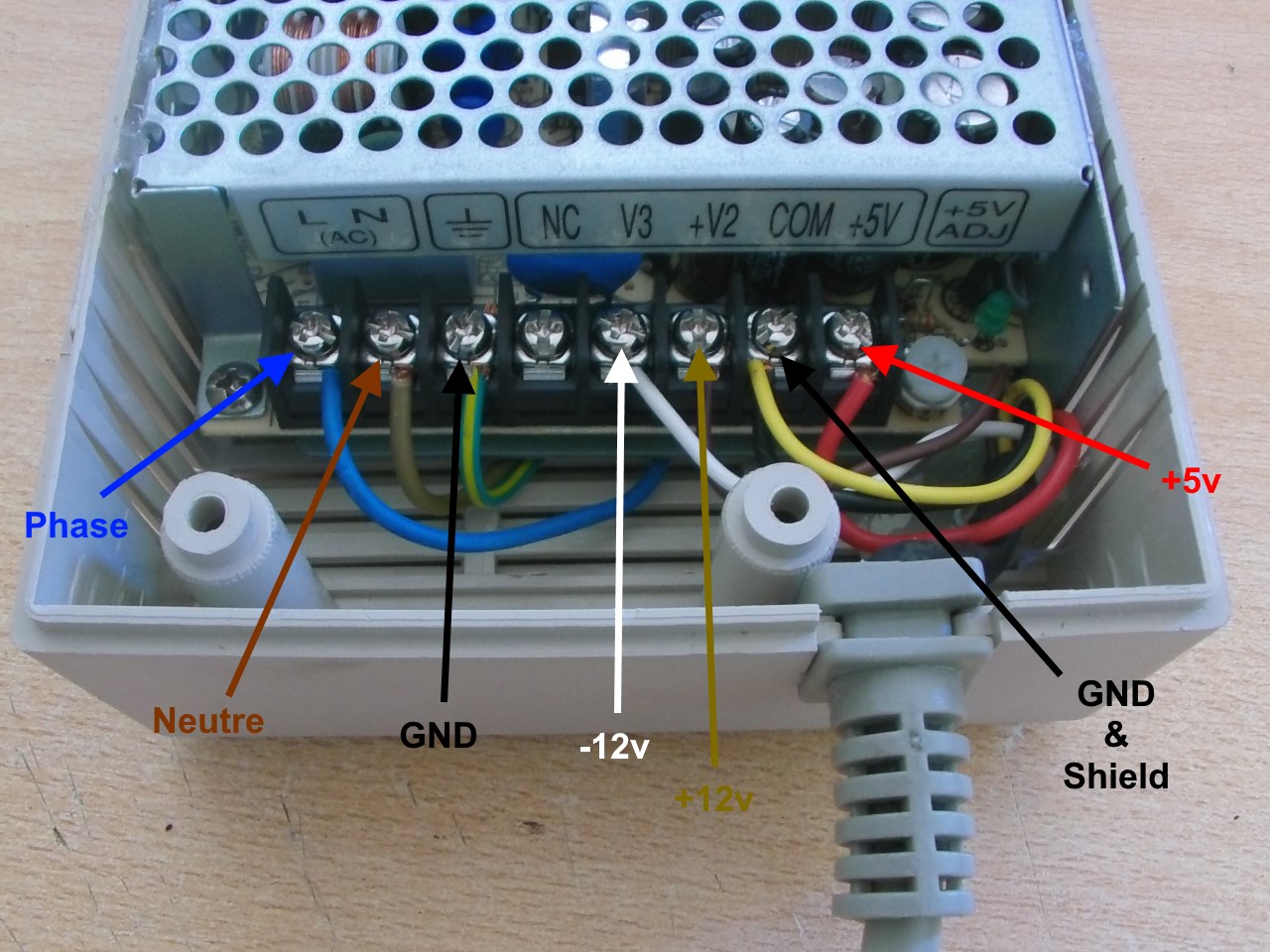

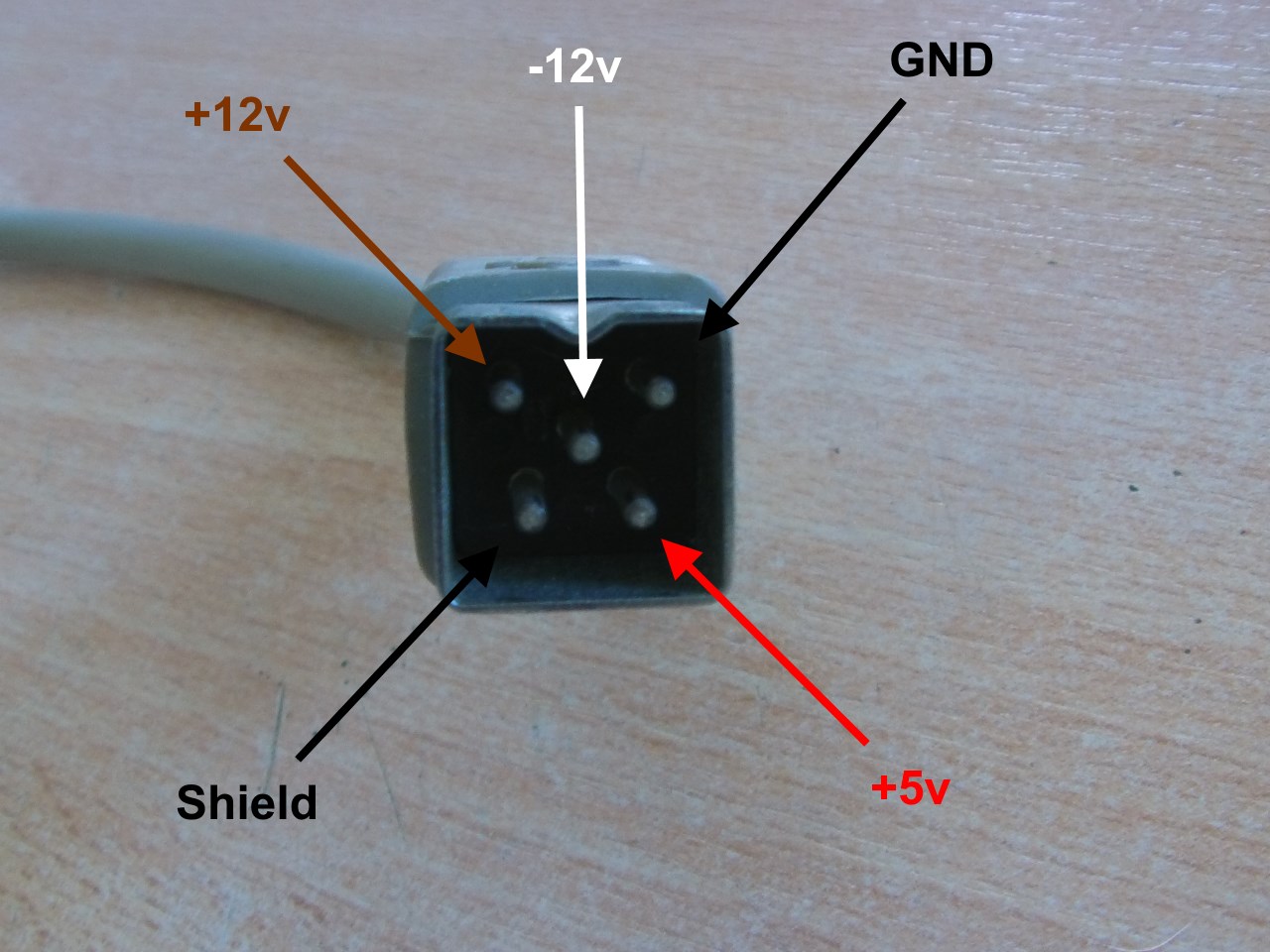

Avec notre prise Amiga :

S'intègre très bien !


vendredi 21 septembre 2018

Digit ampère (III)

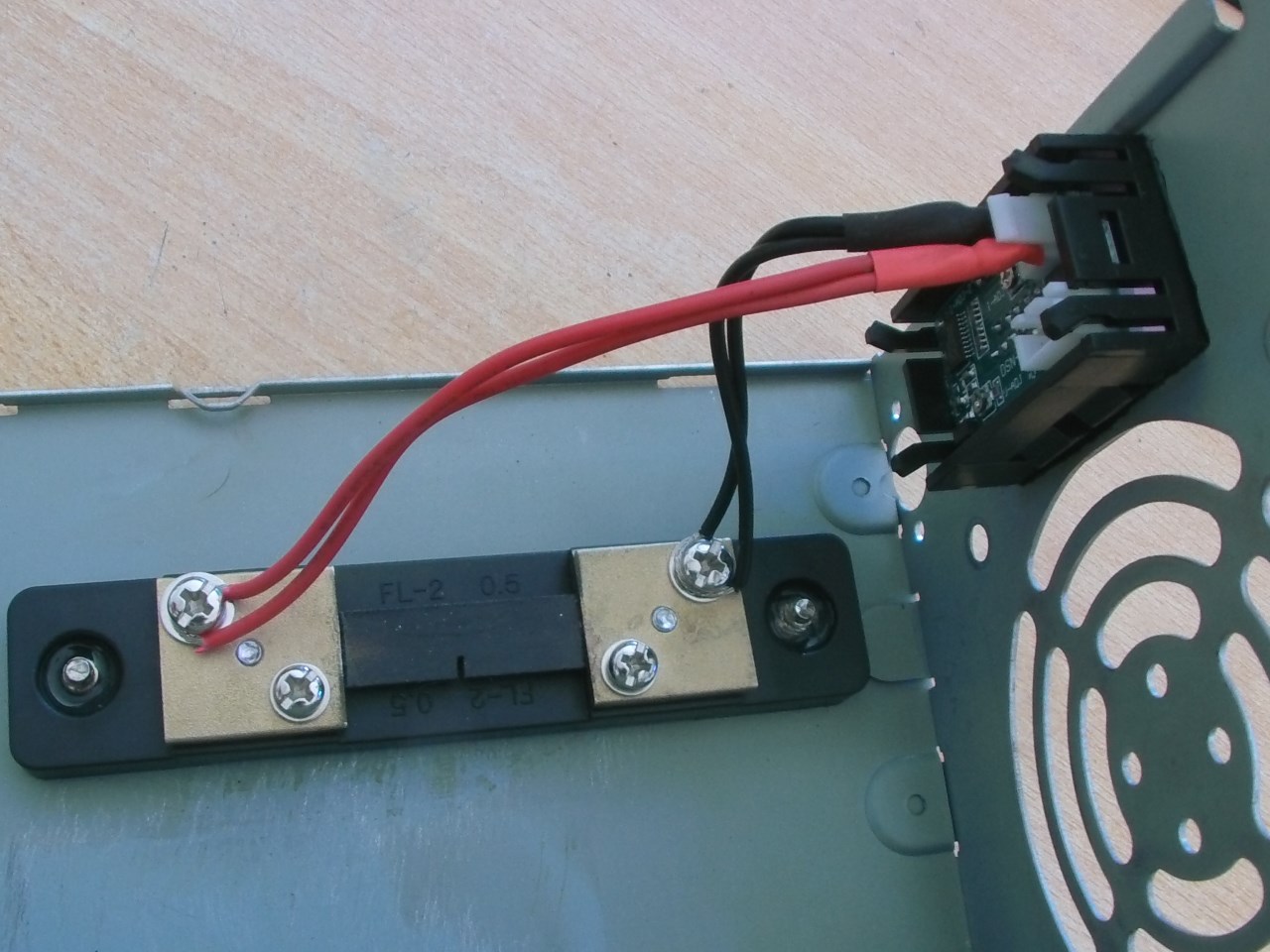

Allez, passons au 4000 aussi avec un shunt supplémentaire à installer pour les ampérages importants :

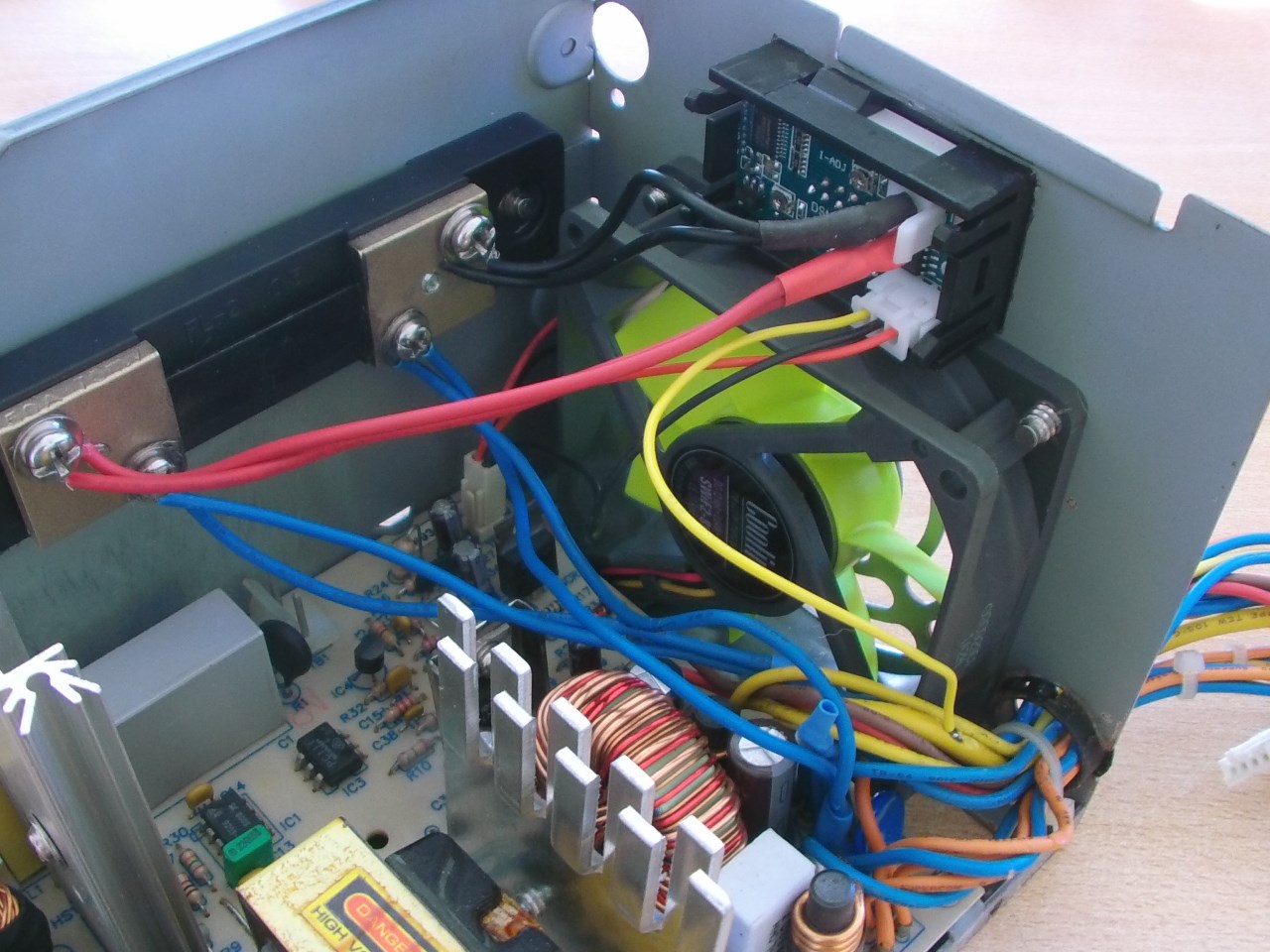

Il y a juste la place, et avec deux vis à tête plate, ça tient. Les câbles d'origines étant assez fins à mon goût, ils ont été remplacé et doublé :

En théorie, il faudrait relier toutes les GND ce qui est difficile pour ce modèle d'afficheur :

Récapitulatif :
  • le câble fin rouge : +12v du ventilo (en parallèle)
  • le câble fin noir : GND du ventilo (en parallèle)
  • le câble fin jaune : +5v du connecteur alim (en parallèle)
  • le gros câble rouge : shunt (en série)
  • le gros câble noir : shunt (en série)
  • deux câbles bleus (GND) du connecteur alim : shunt (en série)
  • deux câbles bleus (GND) de la PSU : shunt (en série)

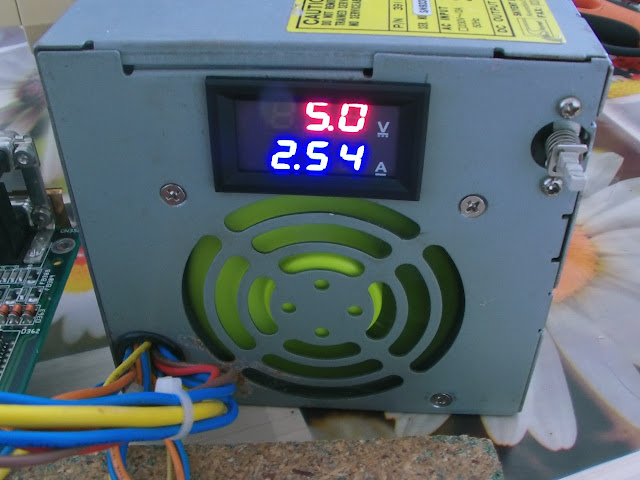

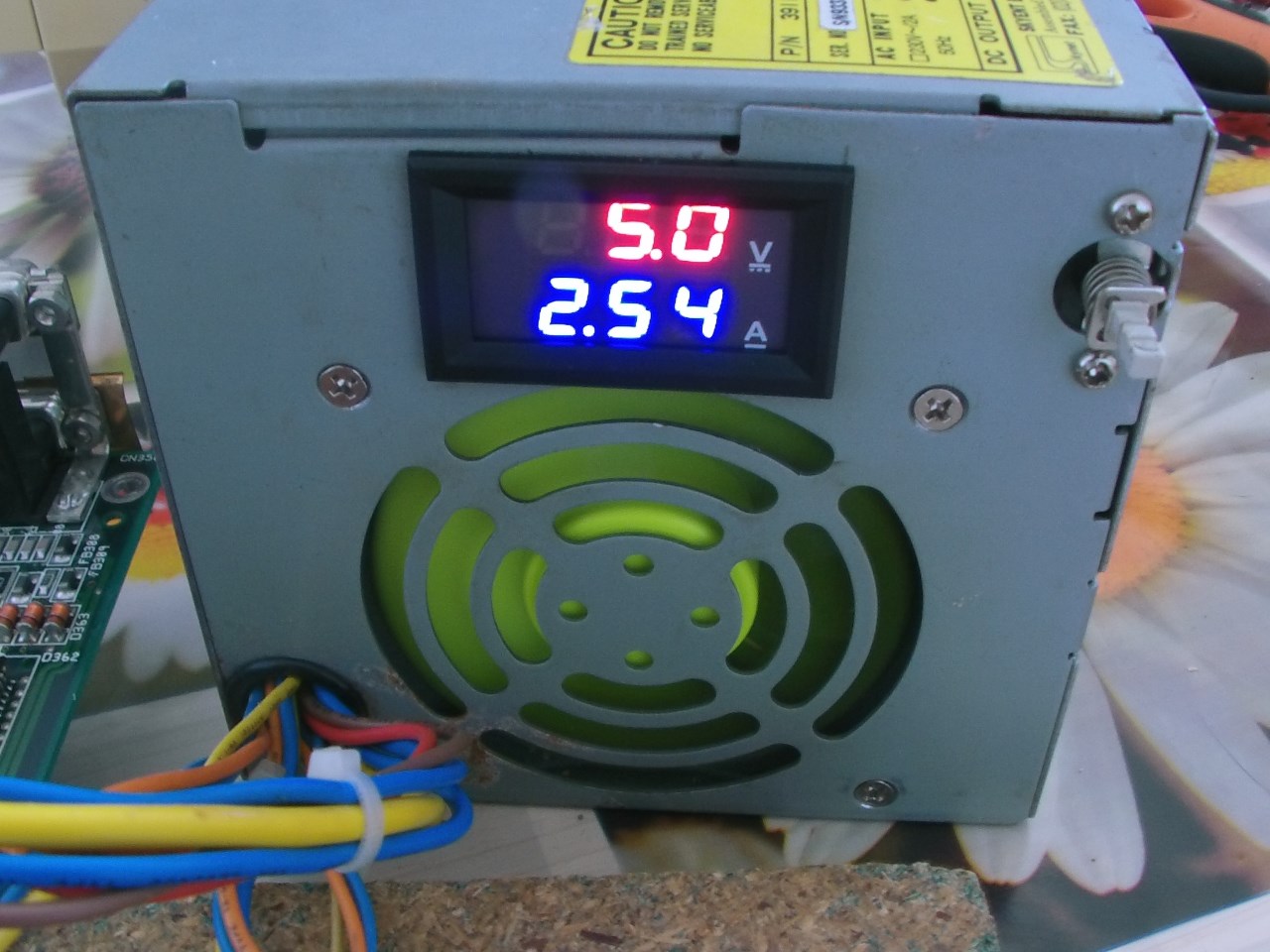

Une CM 4000D nue sans carte accélératrice consomme en +5v : 2.54 A


samedi 8 septembre 2018

Digit ampère (II)

Nouveau modèle, avec référence identique DC0-10A mais qui affiche aussi cette fois le voltage, c'est mieux. Un câble supplémentaire est à connecter, récapitulons :
  • le câble fin rouge : +12v du ventilo (en parallèle)
  • le câble fin noir : GND du ventilo (en parallèle)
  • le câble fin jaune : +5v de l'alim (en parallèle)
  • le gros câble rouge : GND du câble allant à l'Amiga (en série)
  • le gros câble noir : GND de l'alim (en série)

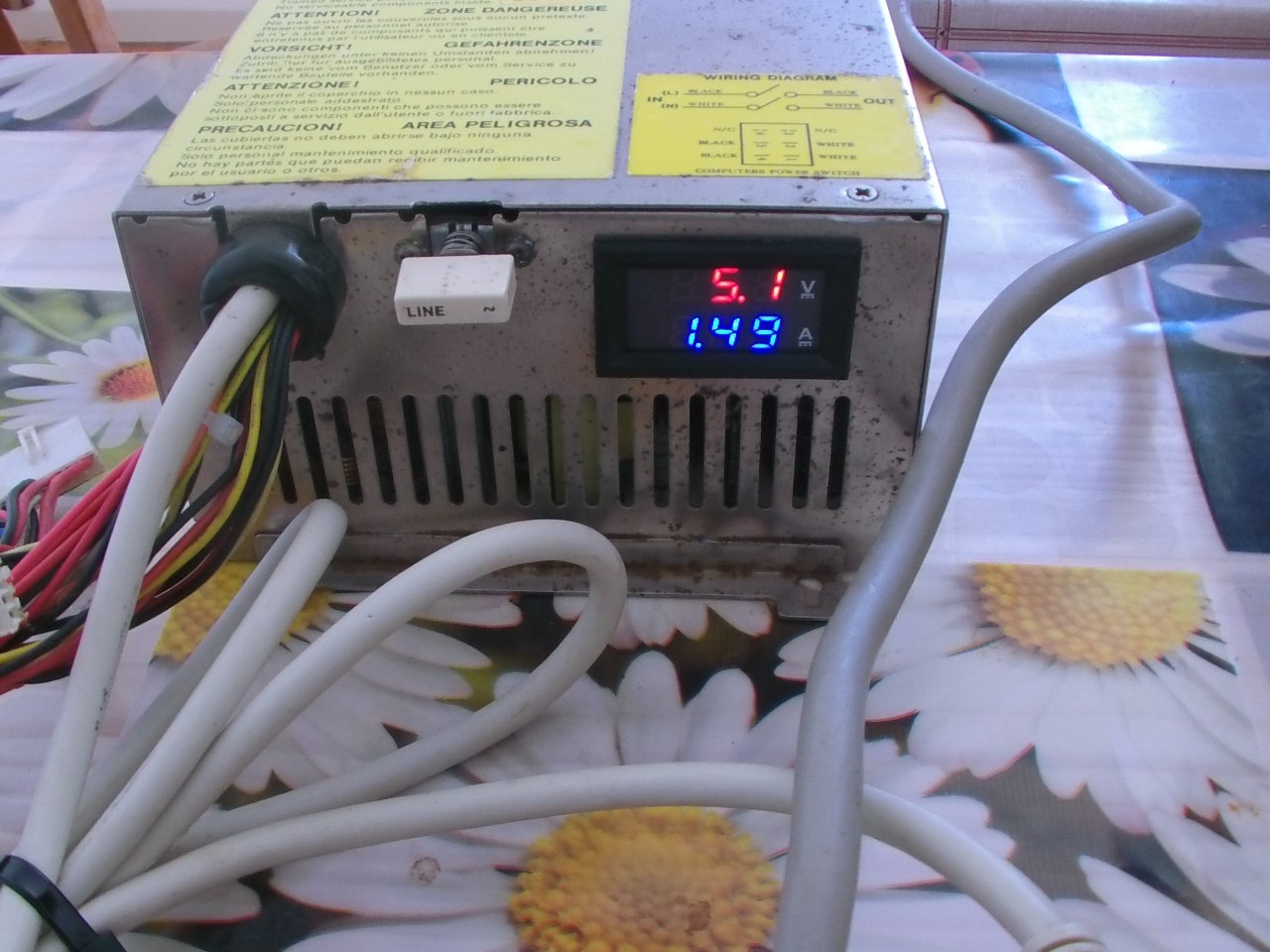

La mesure est légèrement différente d'avec l'autre pour toujours mon Amiga 500 nu :

Amiga 500 rev6A pour le +5v :
  • le clavier et le lecteur de disquette : 1.80 A
  • le clavier, le lecteur de disquette et mon HC508 : 2.30 A

Amiga 1200 pour le +5v :
  • A1200 rev 1D4 nue : 1.72 A
  • adaptateur Elbox, clavier, CF, Blizzard 1230@60, 64 Mo fast, souris : 2.80 A
  • adaptateur Elbox, clavier, CF, Apollo 1260@80, 32 Mo fast, souris : 3.06 A
  • adaptateur Elbox, clavier, CF, Apollo 1260@100, 32 Mo fast, souris : 3.54 A
  • adaptateur Elbox, clavier, CF, BlizzardPPC 060@60, 630e@300, 128 Mo fast, souris : 7.05 A


jeudi 6 septembre 2018

Digit ampère (I)

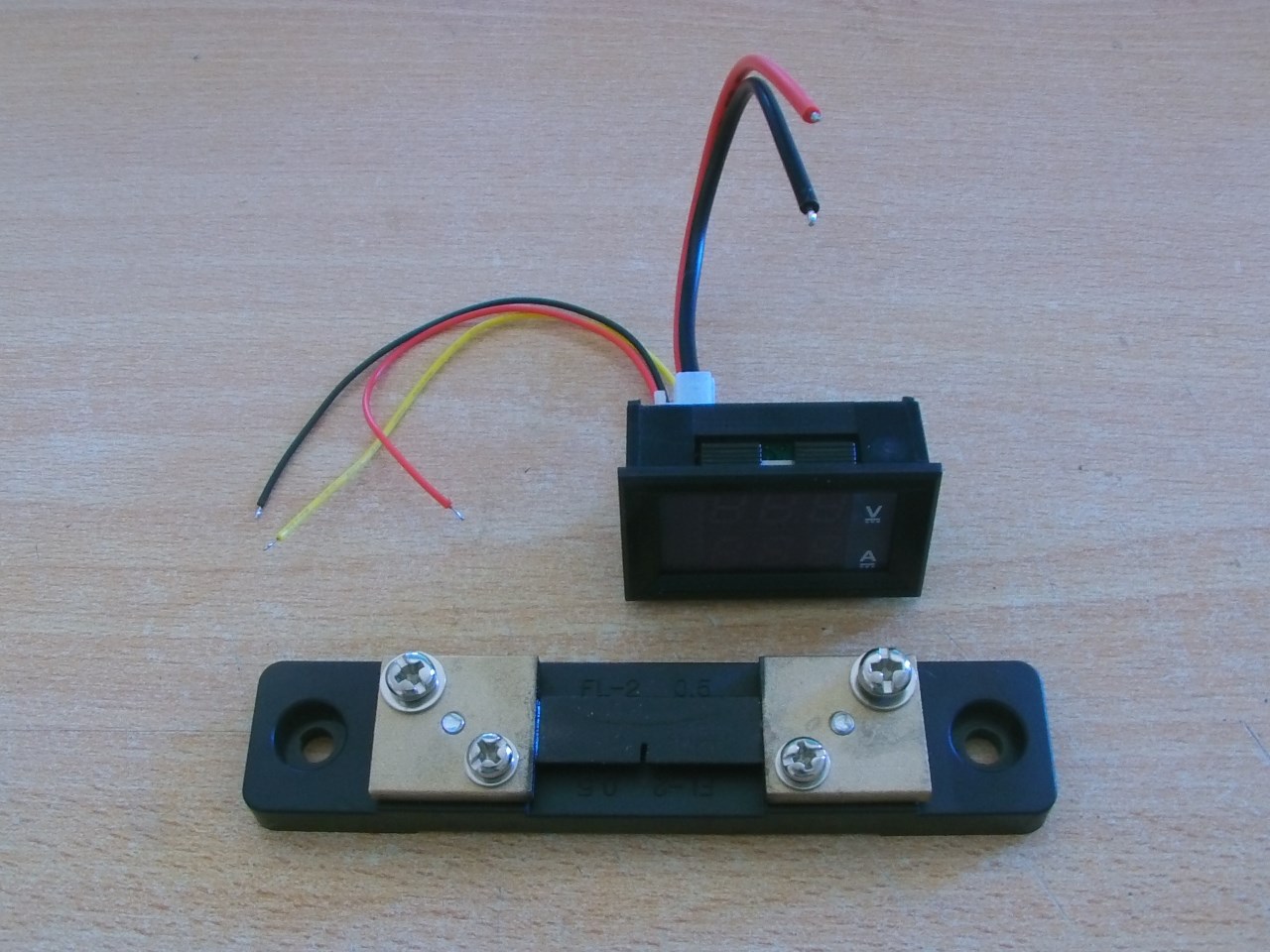

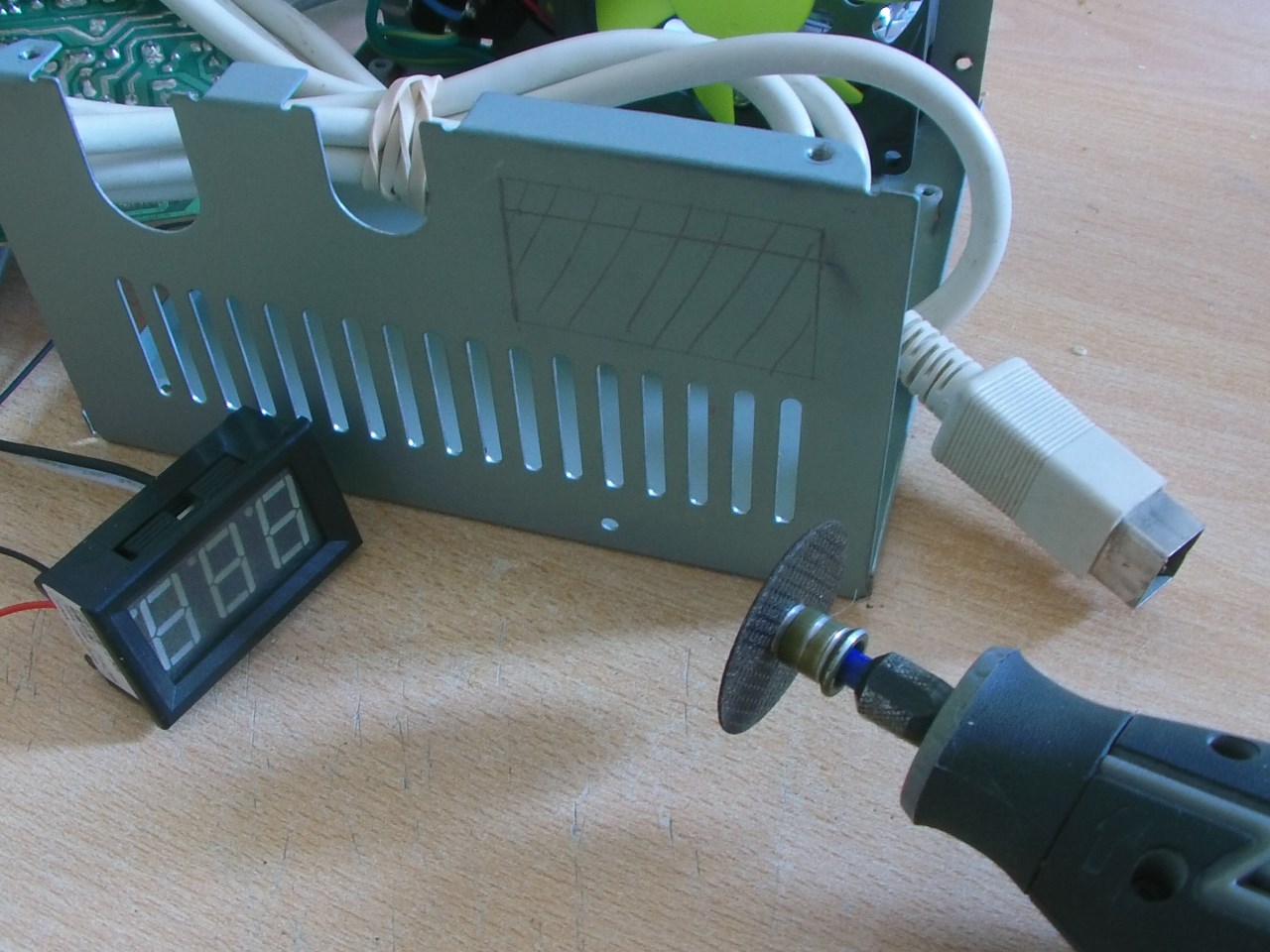

Petit montage aujourd'hui d'un afficheur (réf : DC0-10A) d'ampérage :

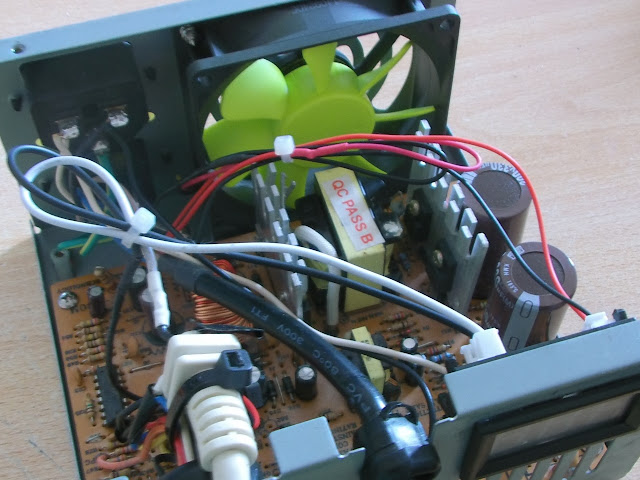

Les deux câbles fins rouge et noir ont été branché en parallèle sur l'alim ventilo (+12v) car ils servent pour l'écran. Le gros câble noir sur la GND de l'alim et le gros blanc sur la GND allant à l'Amiga, en série donc :

Un Amiga 500 tout nu consomme en +5v :

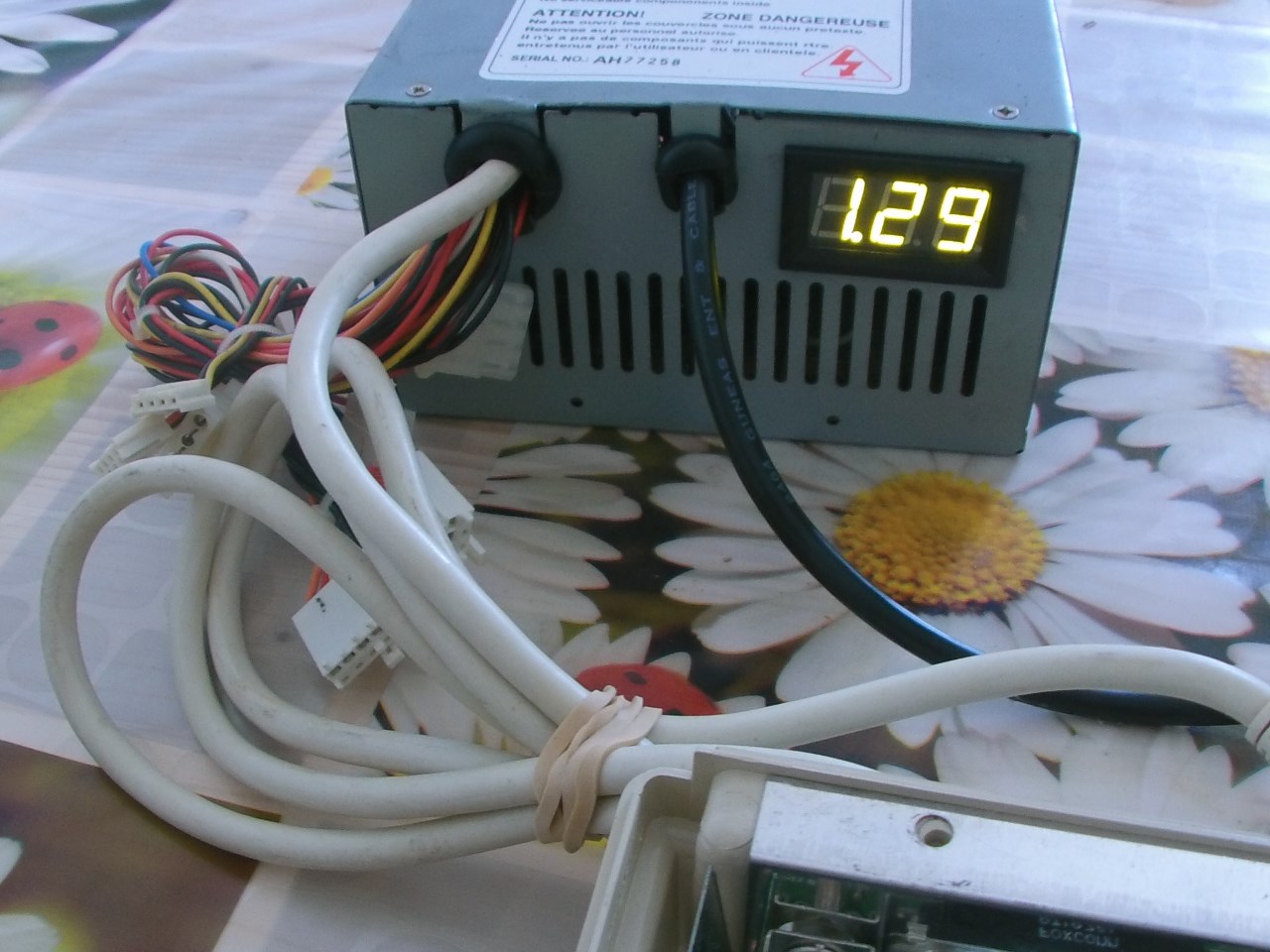

1,29 ampère tout de même !
