dimanche 23 janvier 2011

68040 réparé

C'est ici le même article que pour le 68060.

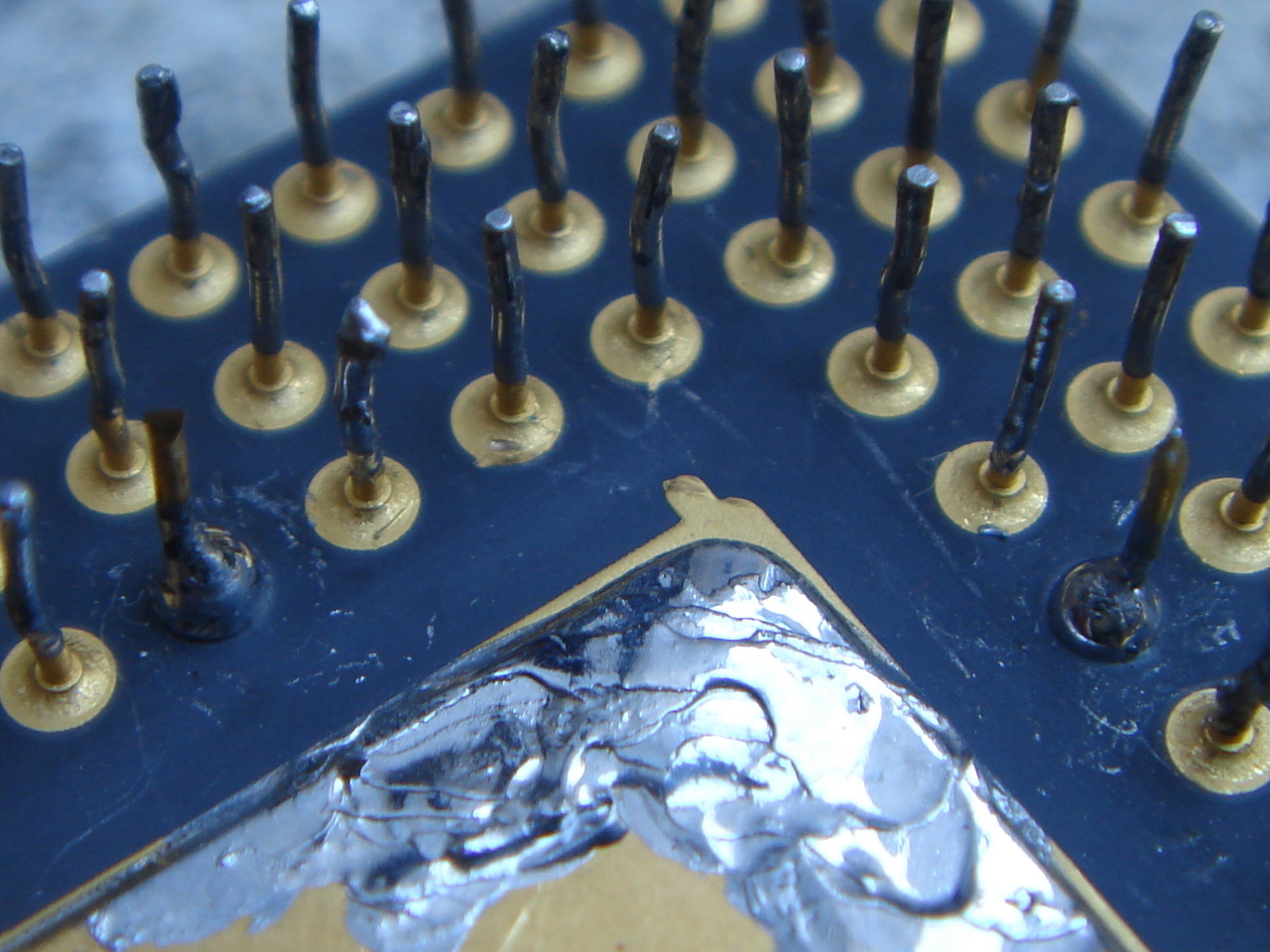

Une personne a tenté de ressouder deux tiges de son 68040@40 :

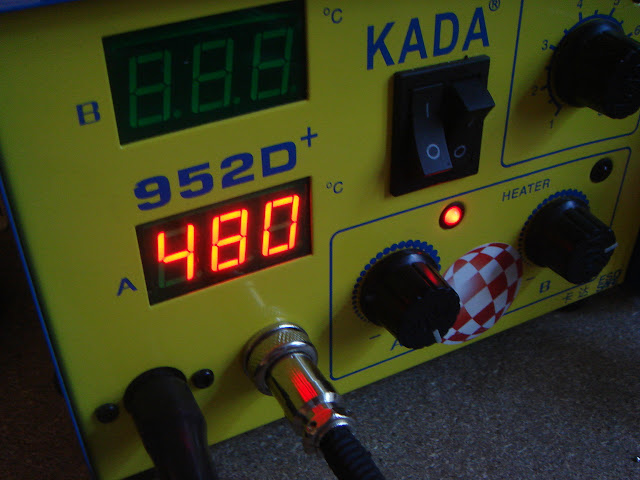

Sans y parvenir. Il semblerait qu'elle n'avait pas le matos approprié. En effet, il faut de la haute température pour souder de l'or :

Et hop, c'est bon :

Ce 68040 à 40 Mhz est tout de même intéressant, puisque certaine Apollo à 25 Mhz avec un Mach 130 ne supporte pas le 68060 (il leur faut un Mach 131). Il y a en effet une grosse différence de vitesse entre un 040@25 et un 040@40 !


68060 réparé

Ayant upgradé avec succès une 2040 en 2060, la carte est renvoyée sans le CPU, puisque la personne a ce dernier chez elle !

La carte fonctionnait impec, mais quelque temps après, l'utilisateur email en affirmant qu'elle ne marche plus... Plus de boot... Nada... Quedalle...

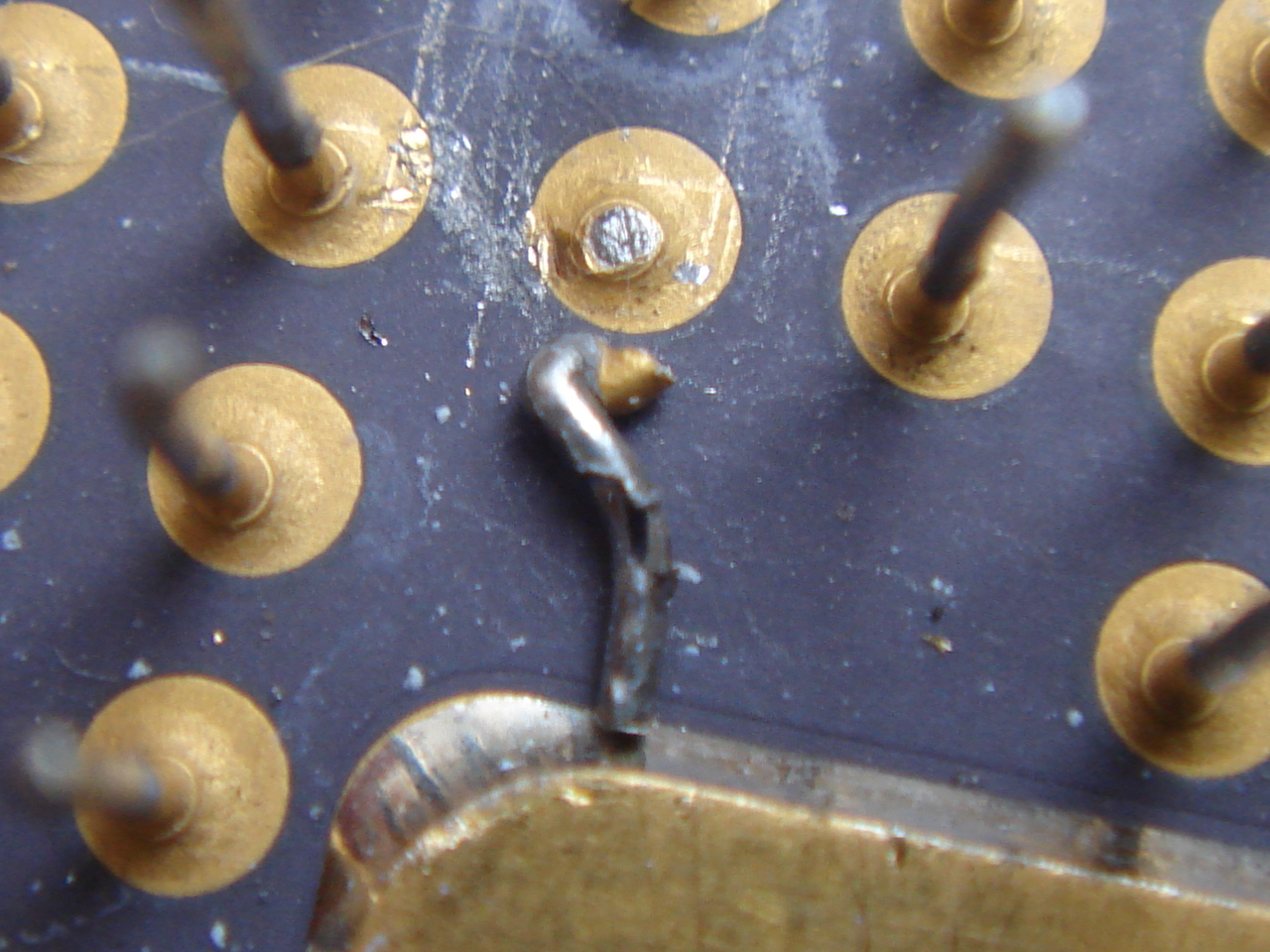

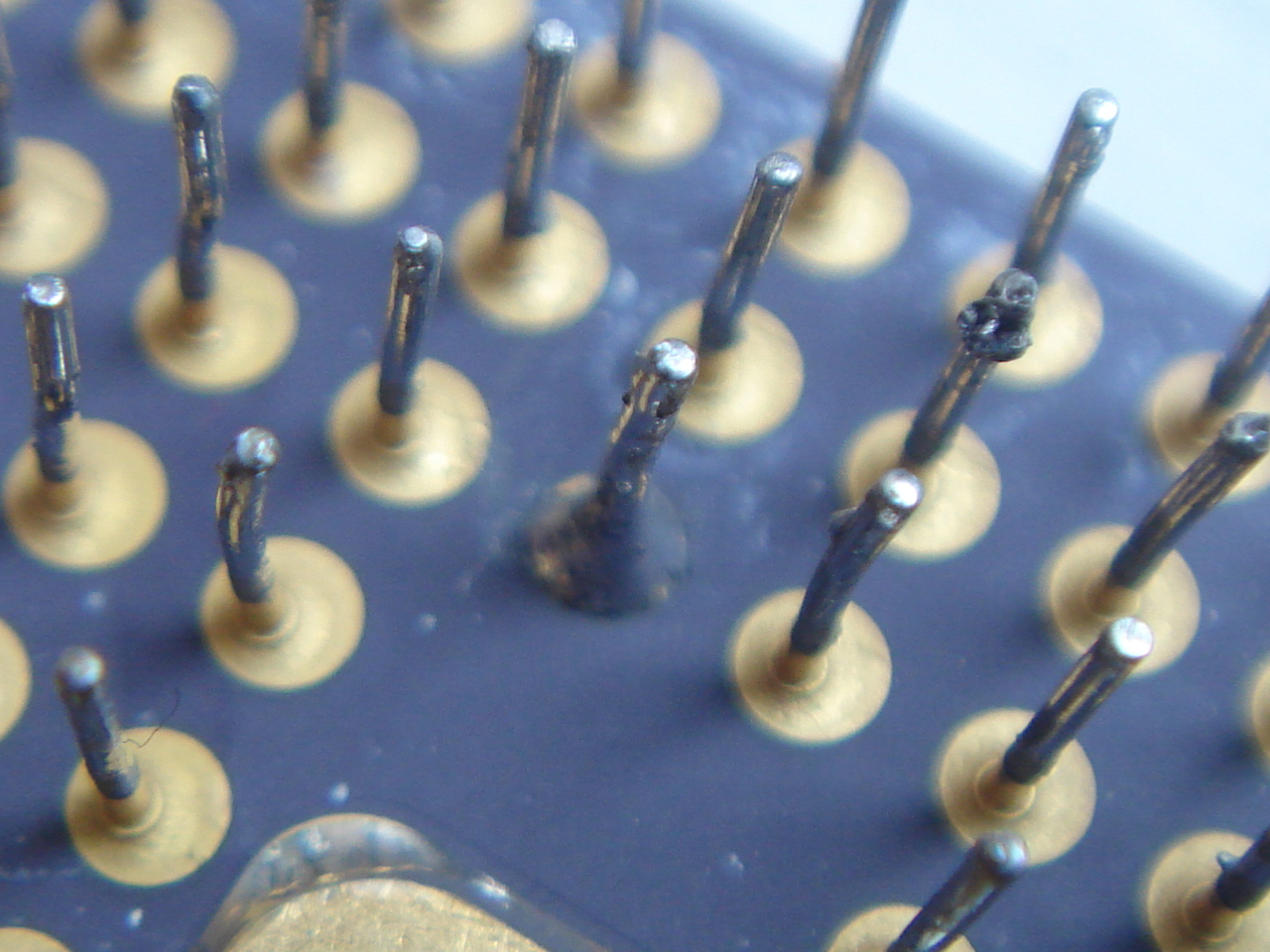

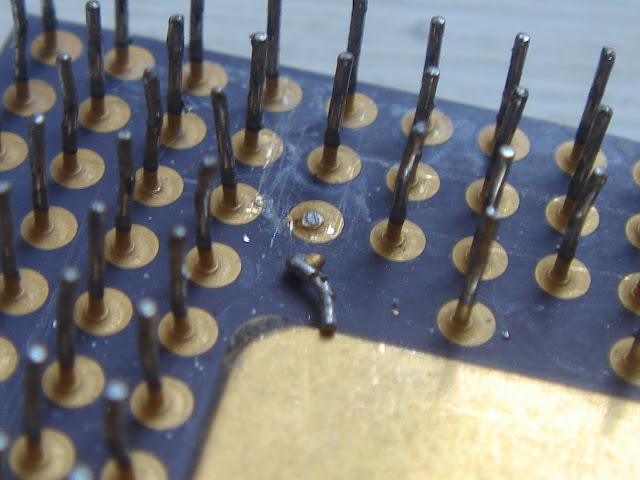

Allons bon, qu'est-ce qu'il y a encore ? De retour ici, la carte ne démarre effectivement plus. En ôtant le 060, une tige était complètement écrasée sur elle-même. Elle n'était donc plus en contact avec la carte. En essayant de la redresser, elle casse :

La personne avait donc inséré le CPU avec minimum une force de rhinocéros pour que cette tige se soit retrouvée dans cet état là !

Il suffit d'en prendre une autre sur un vieux 040@25 :

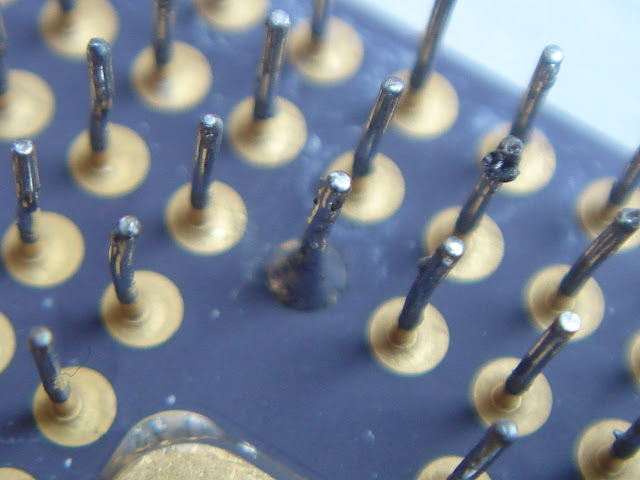

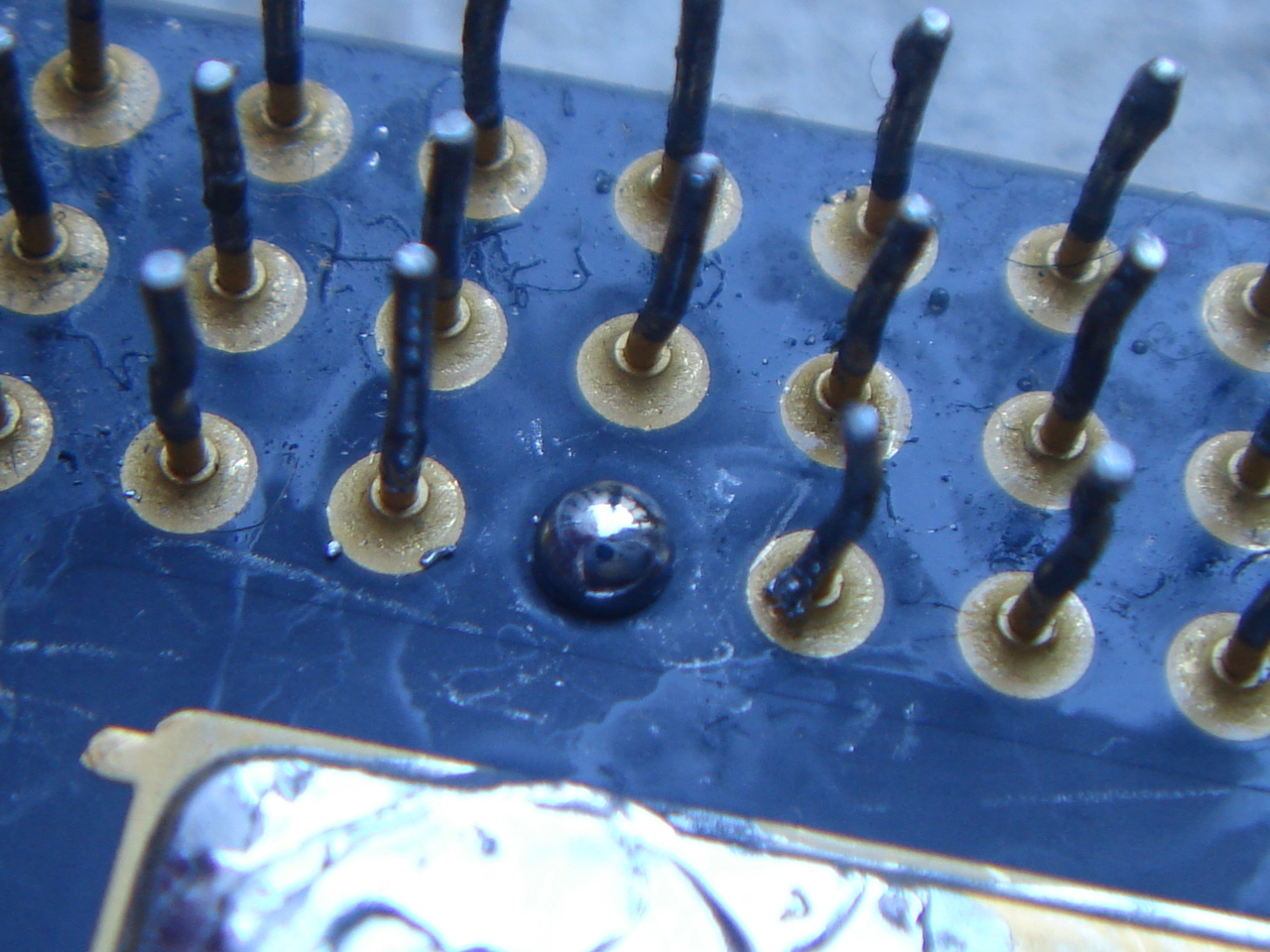

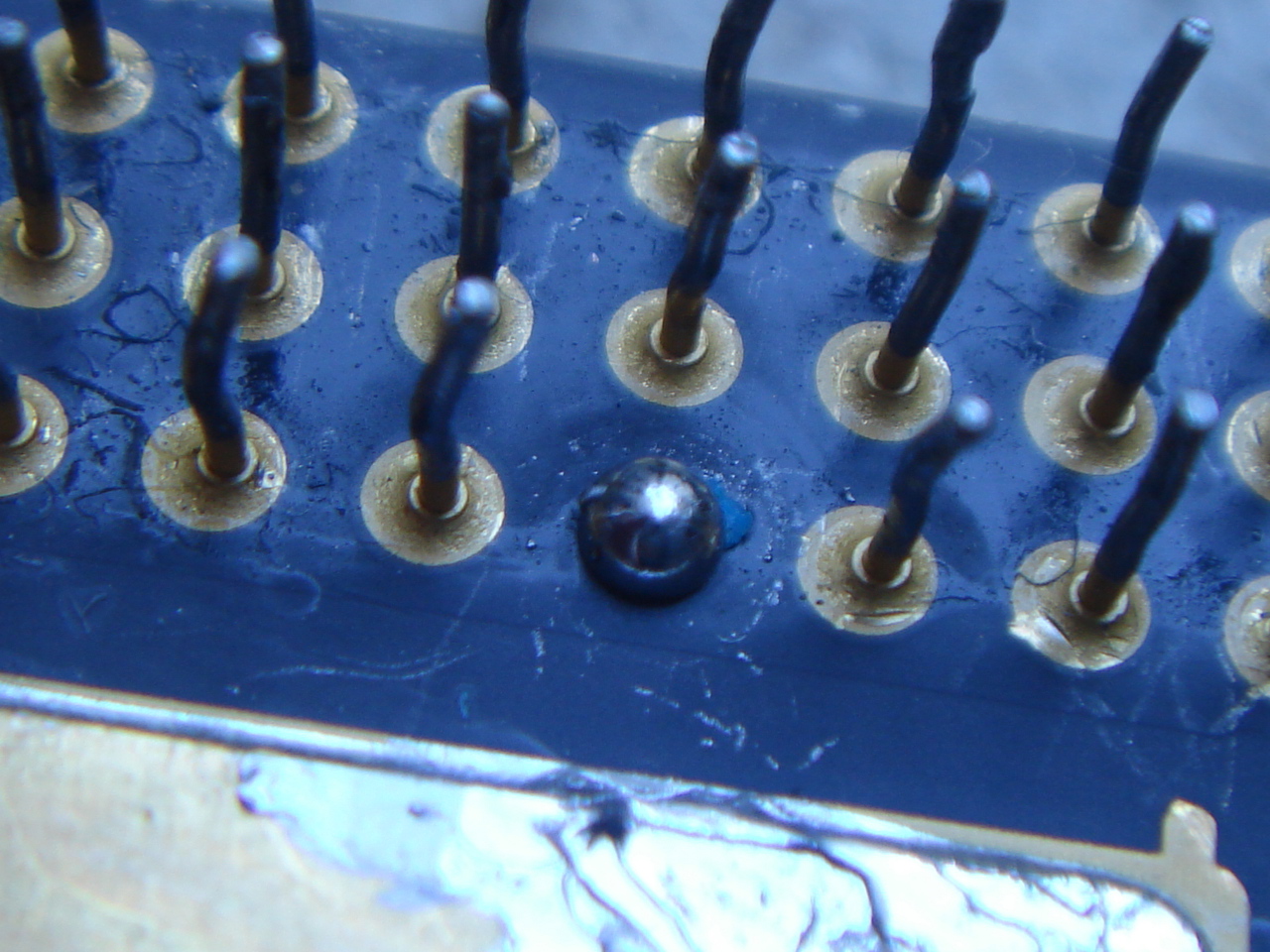

Et préparer pour le ressoudage ce qu'il reste de tige avec une boule de soudure comme ceci :

Voilà, la nouvelle tige est en position maintenant :

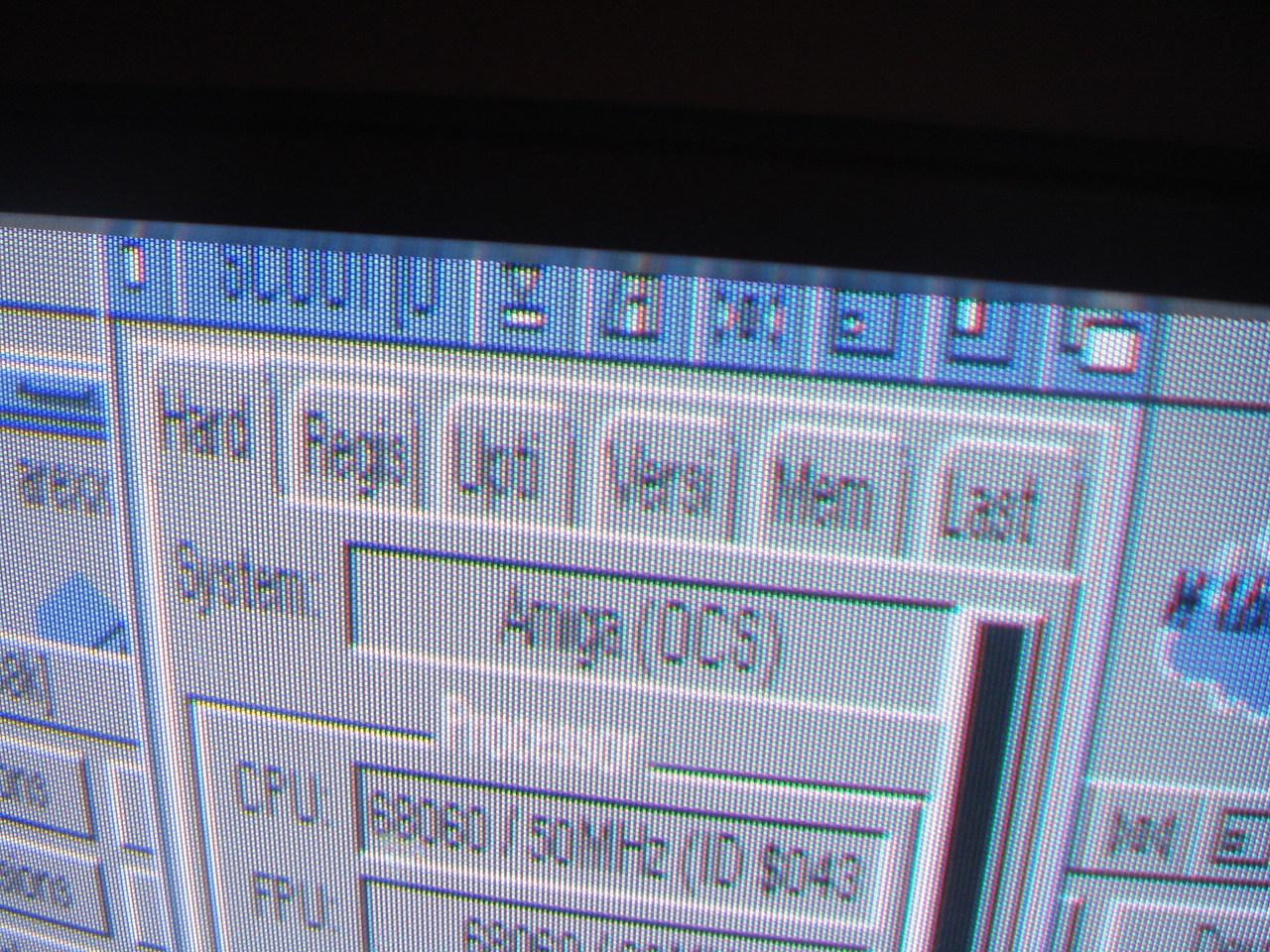

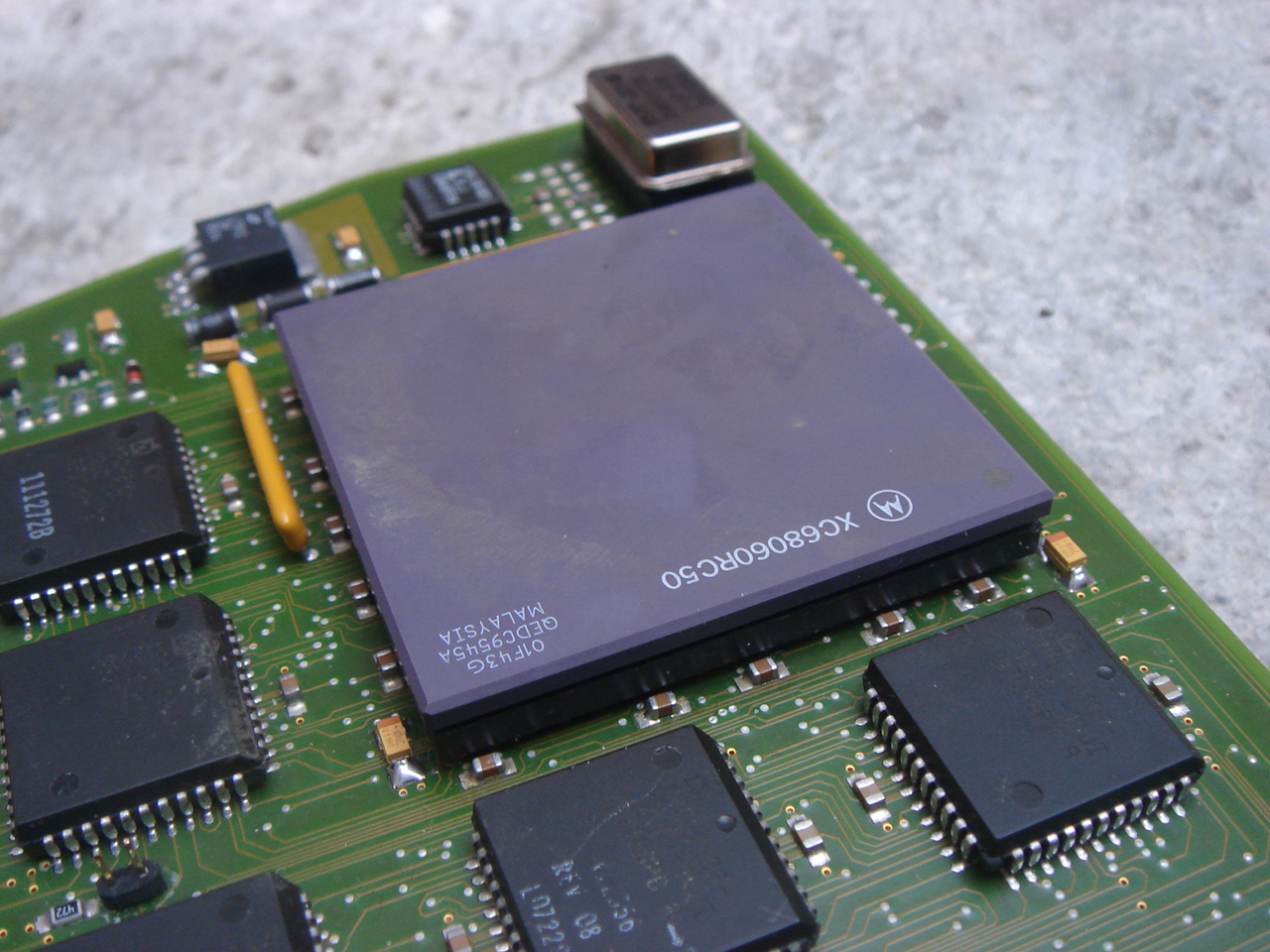

C'est bon, la carte remarche :

Les 040 et 060 se clipsent parfaitement dans leur support, ne surtout pas forcer en les insérant ! S'ils ne veulent pas rentrer gentiment, c'est qu'une ou plusieurs tiges n'est pas tout à fait dans l'axe du trou, il suffit de la ou de les recentrer correctement...

mercredi 19 janvier 2011

MKII 040 => 060

Les CyberStormMKII 040 sont vraiment très simples à upgrader en 68060 :

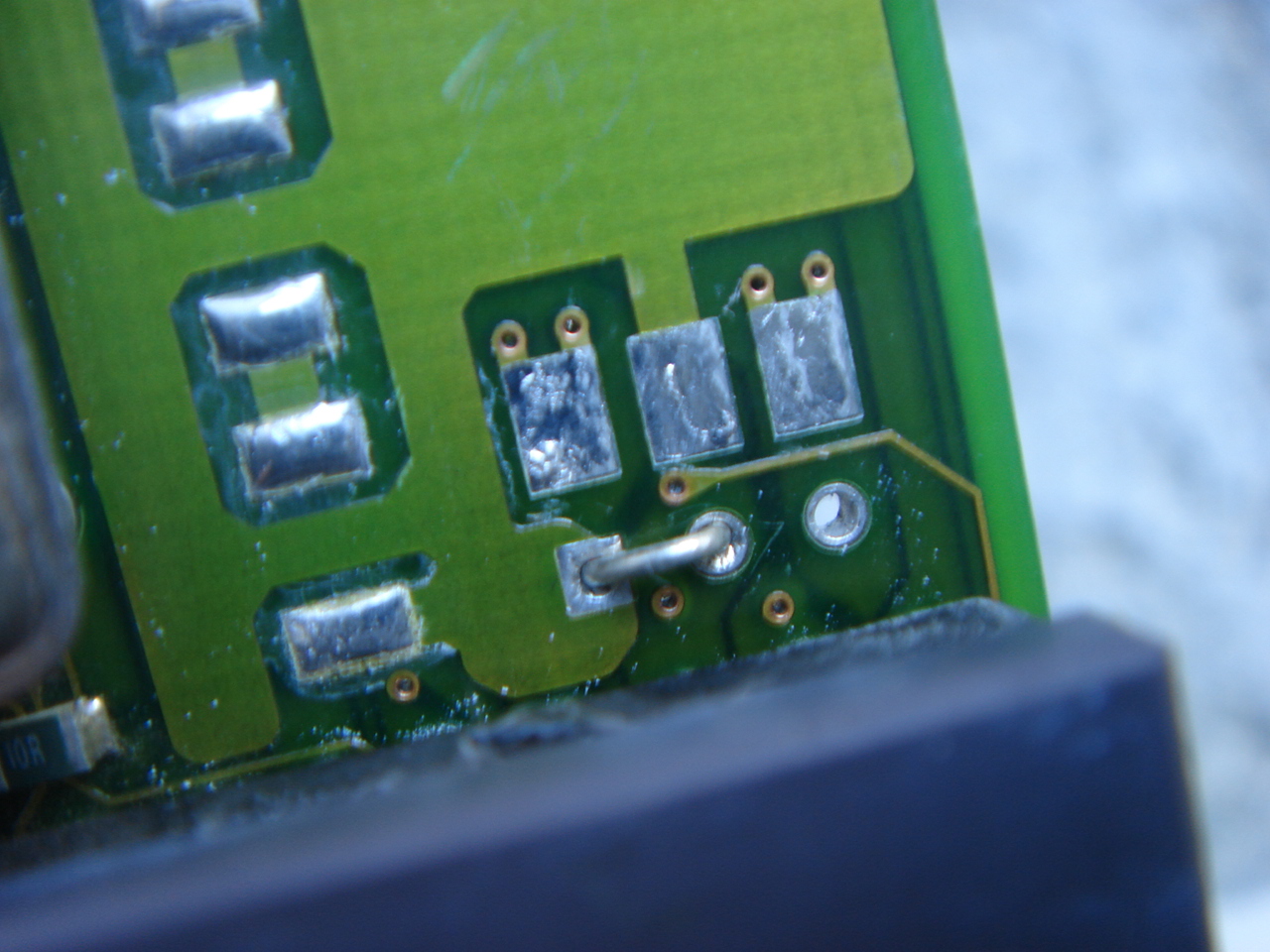

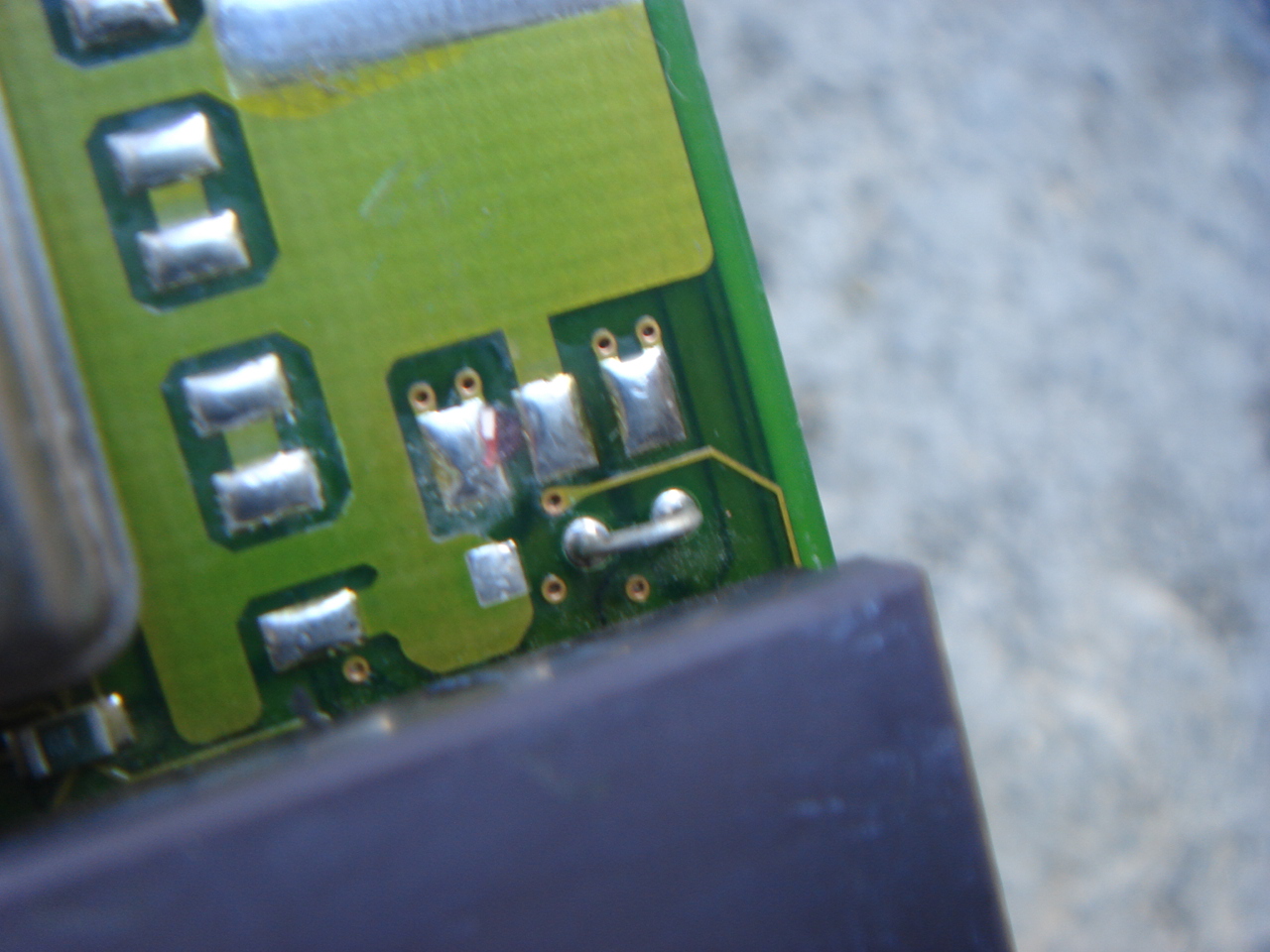

Il faut déjà changer la position de ce JMP pour le 060 en 3.3v :

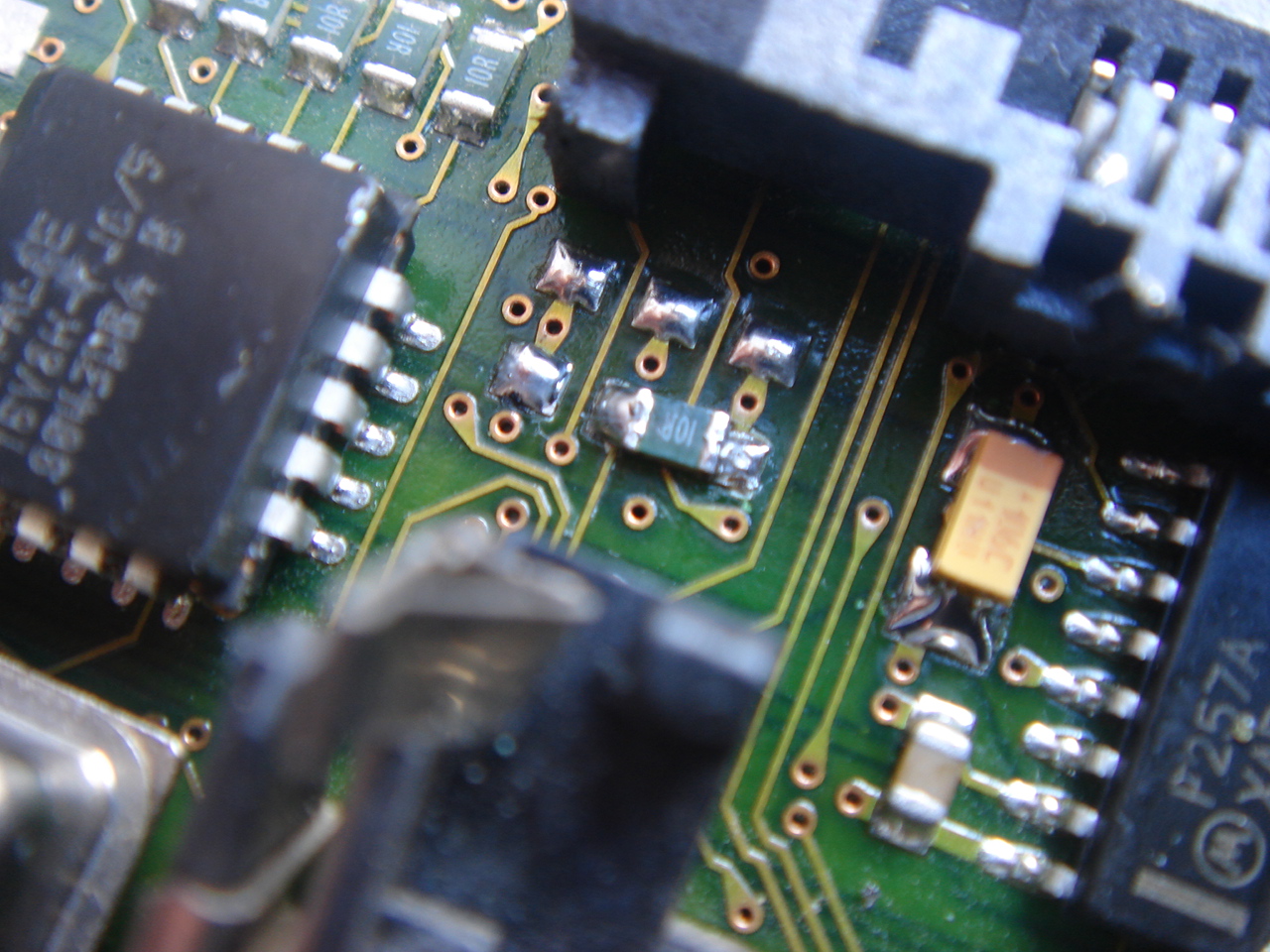

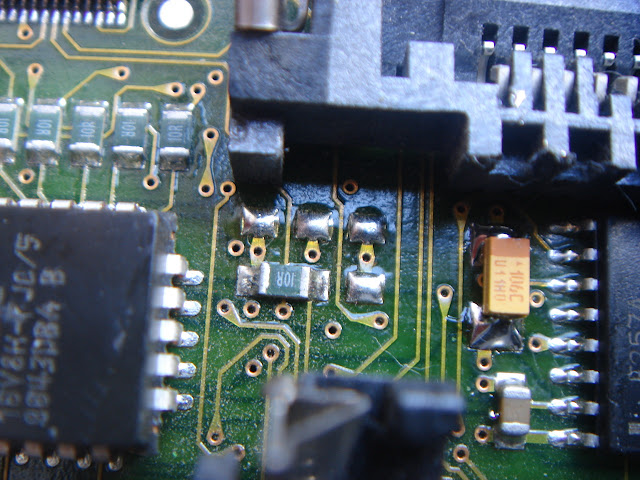

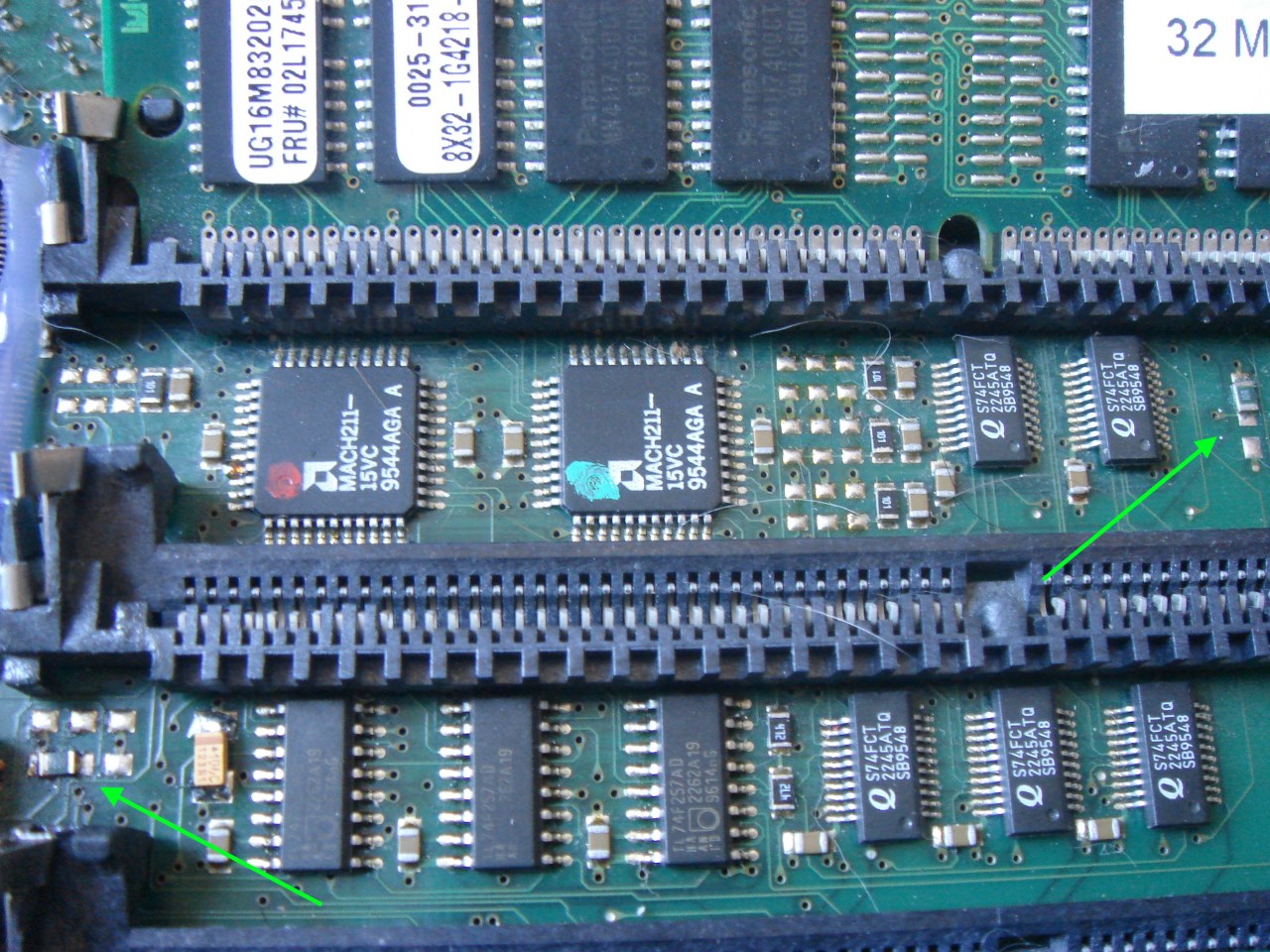

Ensuite, déplacer ces résistances...

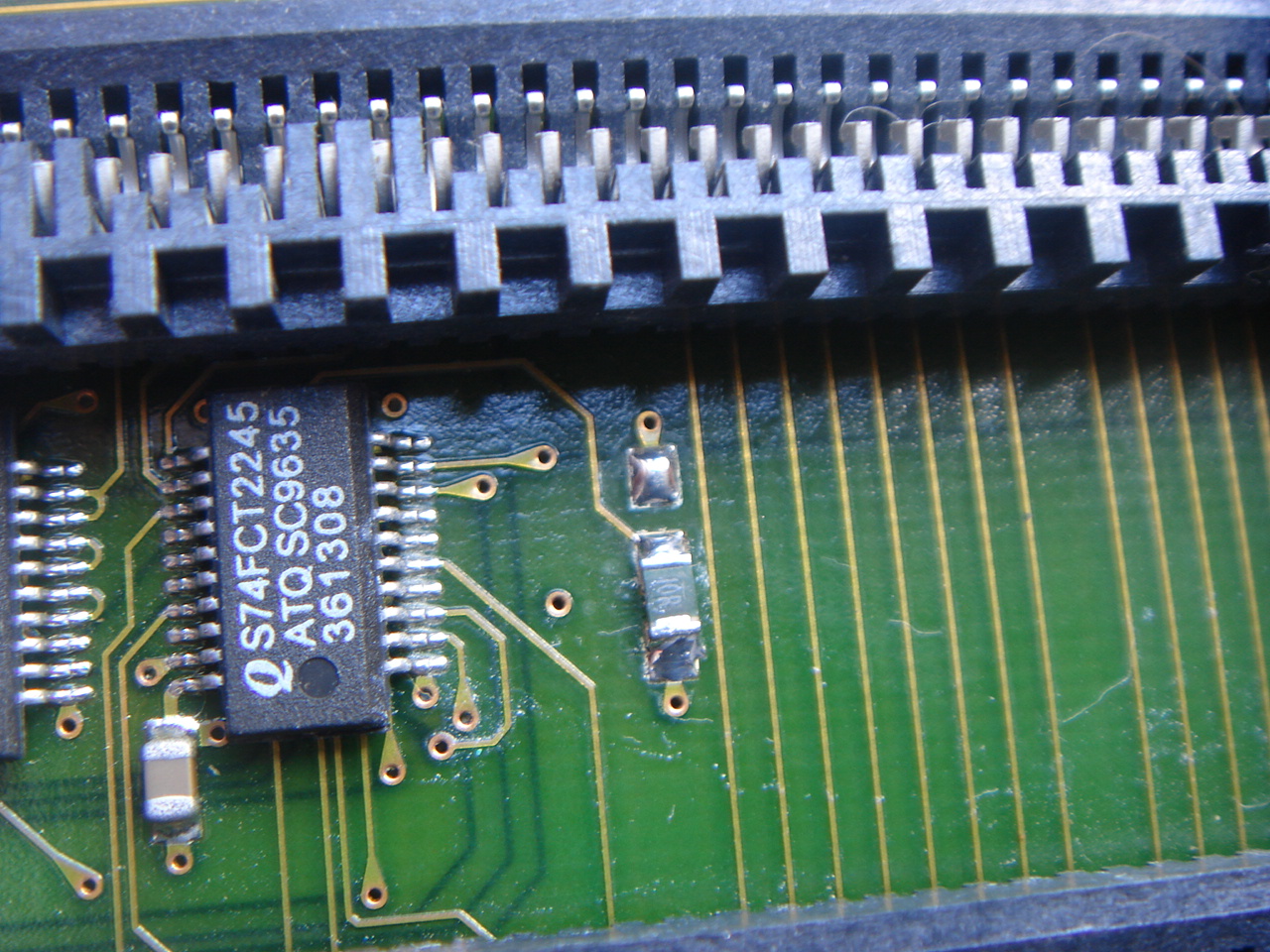

... et celle-ci :

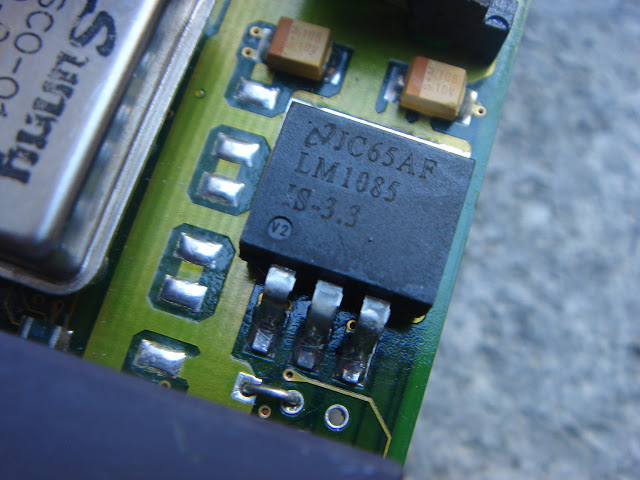

Le régulateur LM1085 :

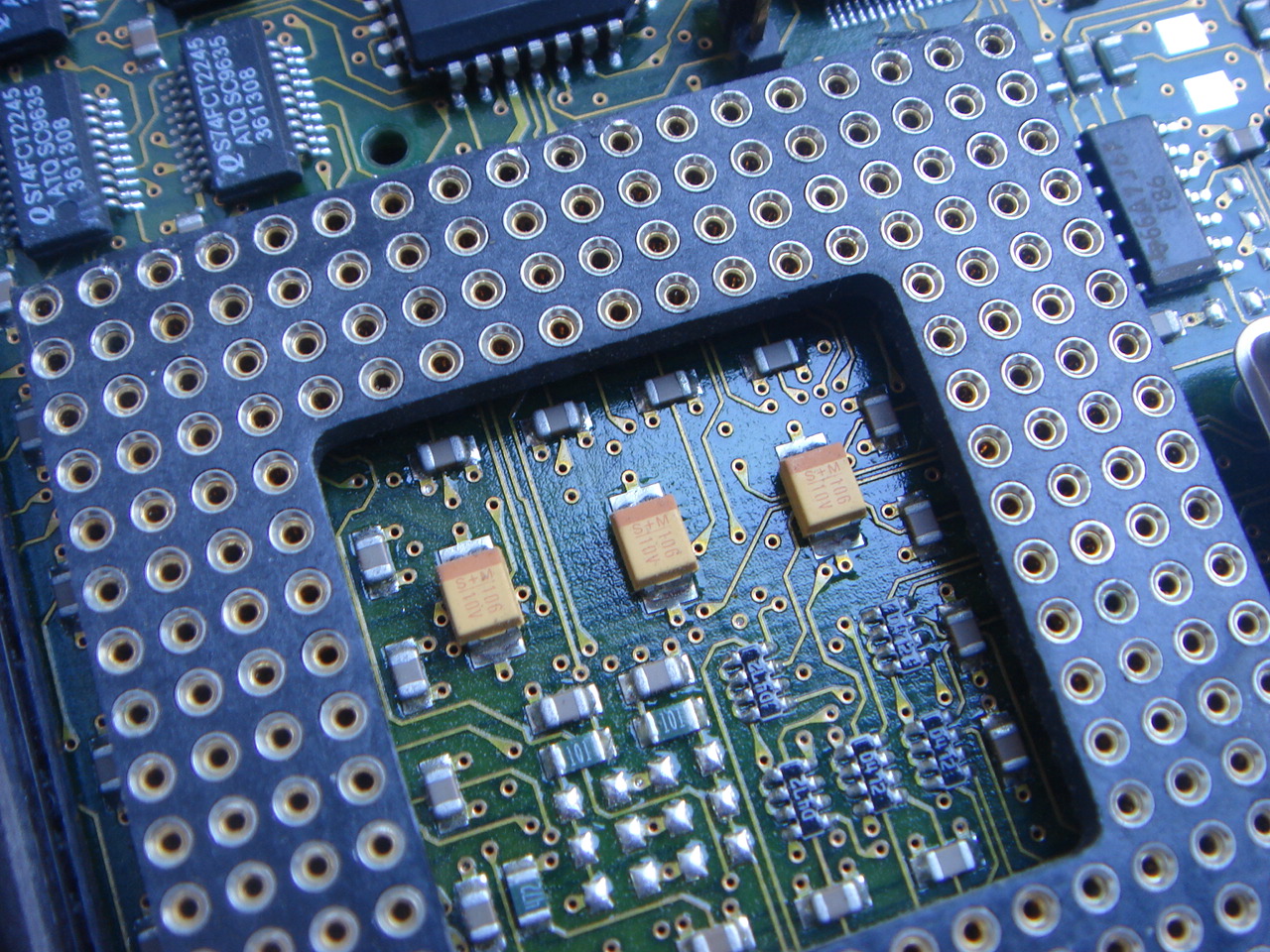

Sous le 68040, il y a trois condensateurs qui vont être changés par des neufs :

L'idée c'est de profiter que cette carte soit ici, et de faire toutes les modifs pendant qu'elle est là : en effet, une carte à envoyer par La Poste au jour d'aujourd'hui coûte plus de 11 euros aller et retour tout de même !

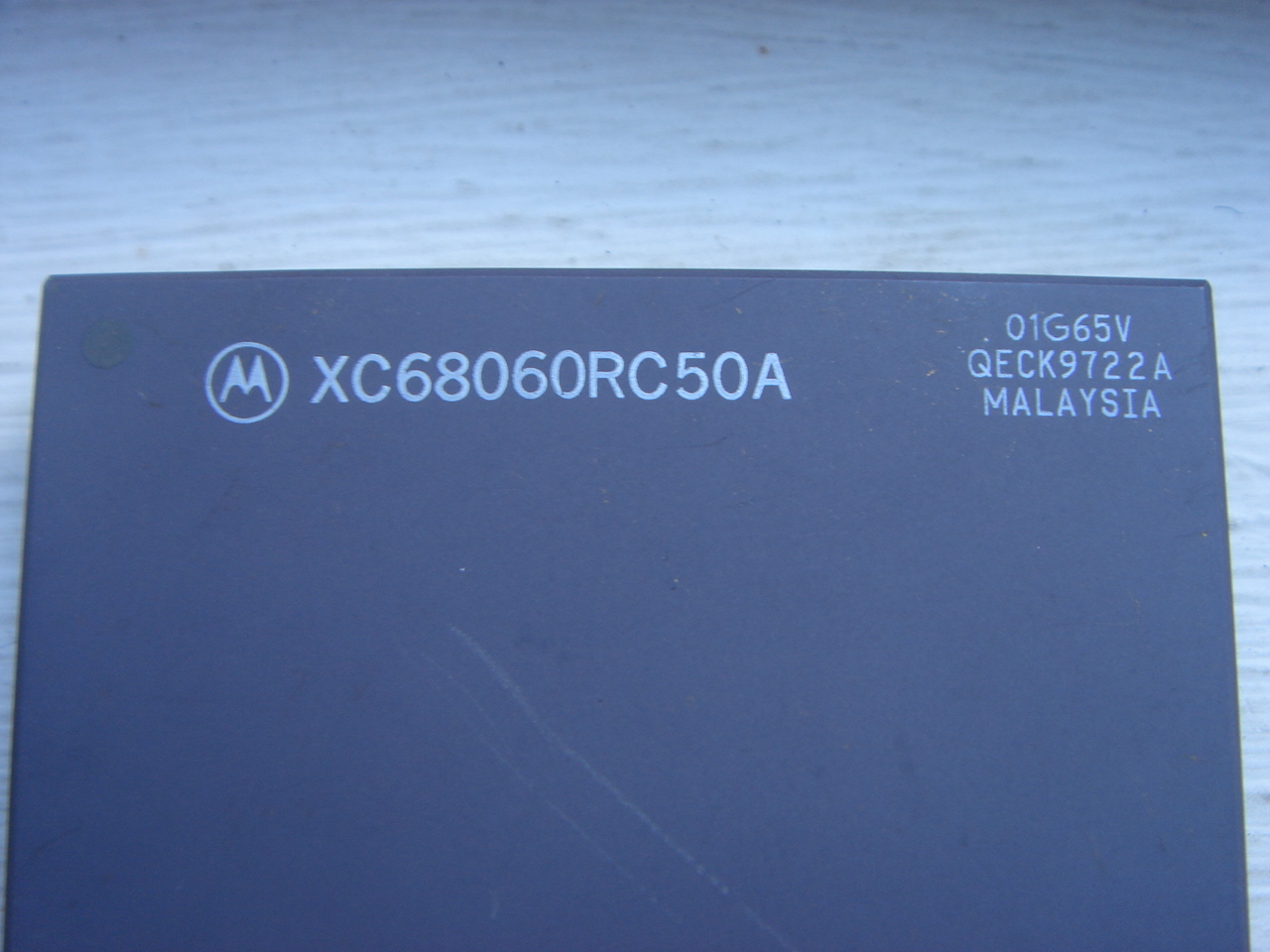

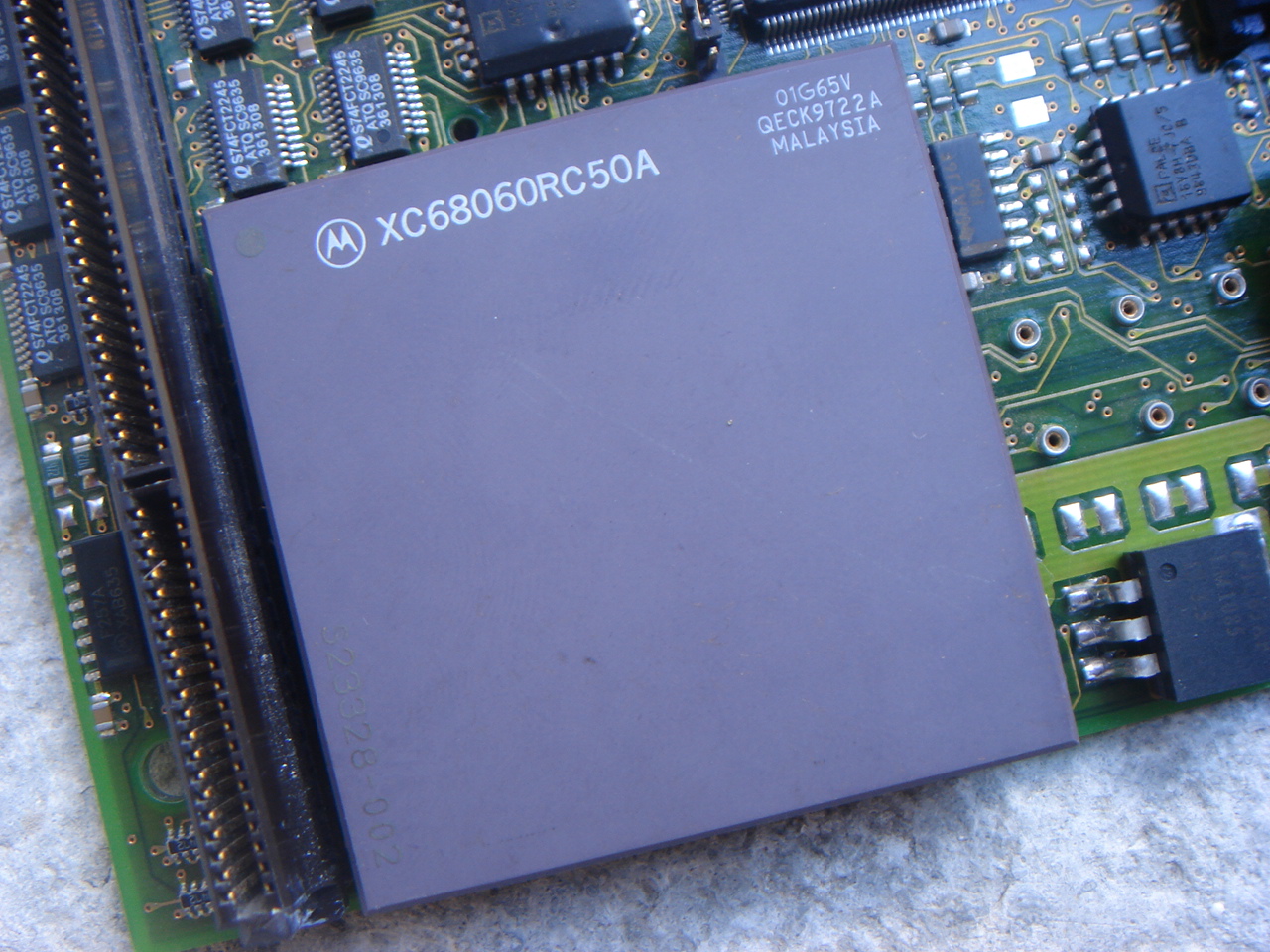

Voici le 060, c'est un rev 2 :

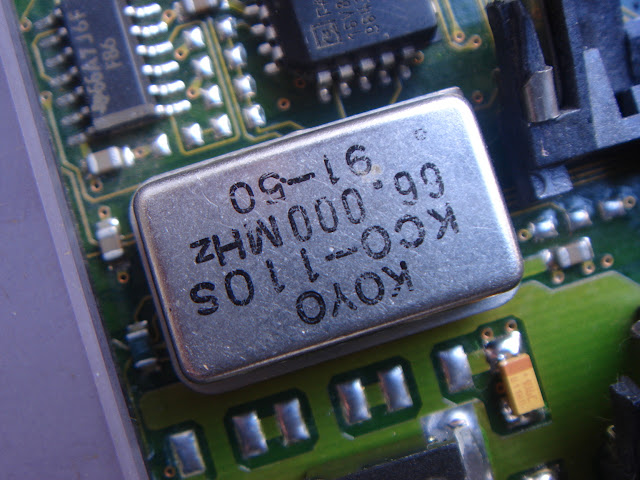

Reste plus qu'à installer un quartz 66 Mhz :

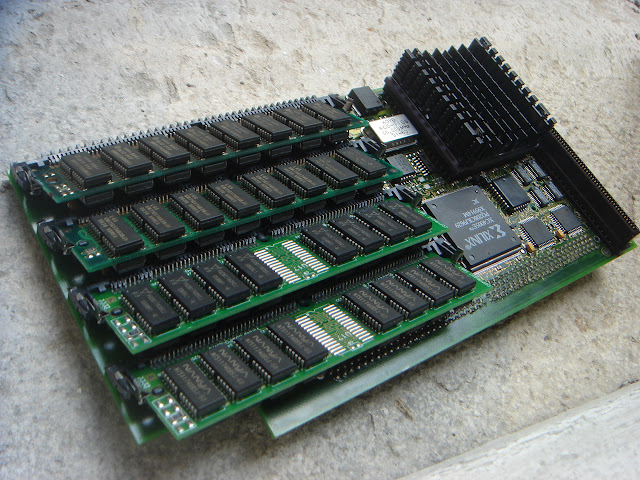

Y'en a un qui va être ravi !

mardi 18 janvier 2011

A1200 Budgie

Un 1200 quasi neuf ne veut plus démarrer... La led du lecteur de CF s'allume deux fois, et plus rien... Allons bon, qu'est-ce qui y'a encore ?

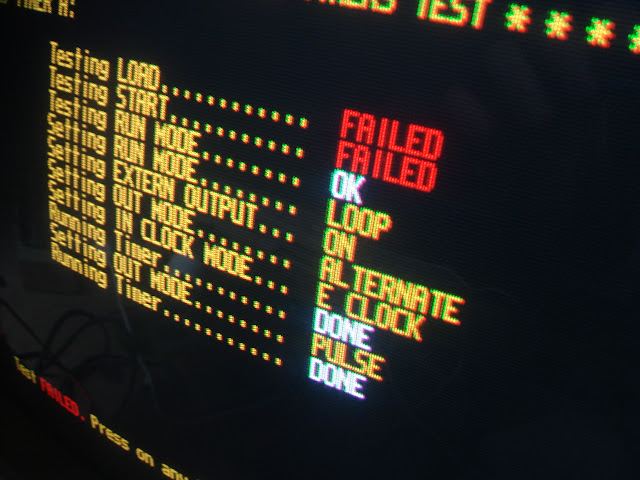

Un test spécial qui zap le Kickstart montre le CIA U7 défectueux:

C'est U7 qui pose prob semble-t-il :

Déjà, il faut dessouder le port série pour y accéder :

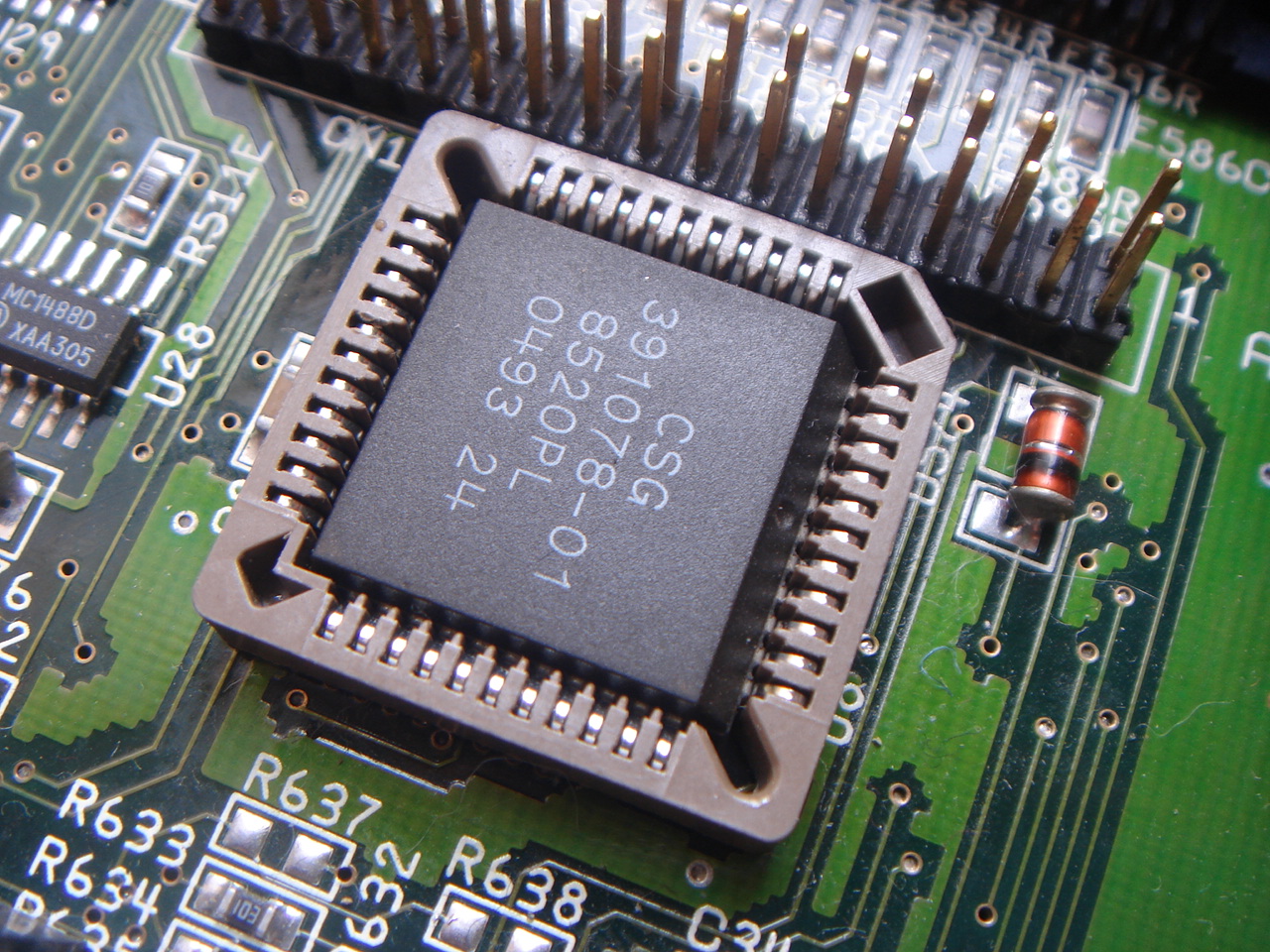

Le CIA dessoudé et mis sur support ne fonctionne toujours pas. Essai avec un autre CIA, pareil... Toutes les connexions menant à ce composant ont été testé avec un multimètre, et toutes sont valides. Peut-être que le programme de test se gourre de composant : mettons alors l'autre CIA U8 sur support :

Pareil... Pas de boot... Otons alors le support d'U7, puisque de temps en temps les contacts sont aléatoires avec ces sockets. Non, toujours pas de boot... Après un changement complet de tous les condensateurs, ce 1200 ne veut toujours pas démarrer...

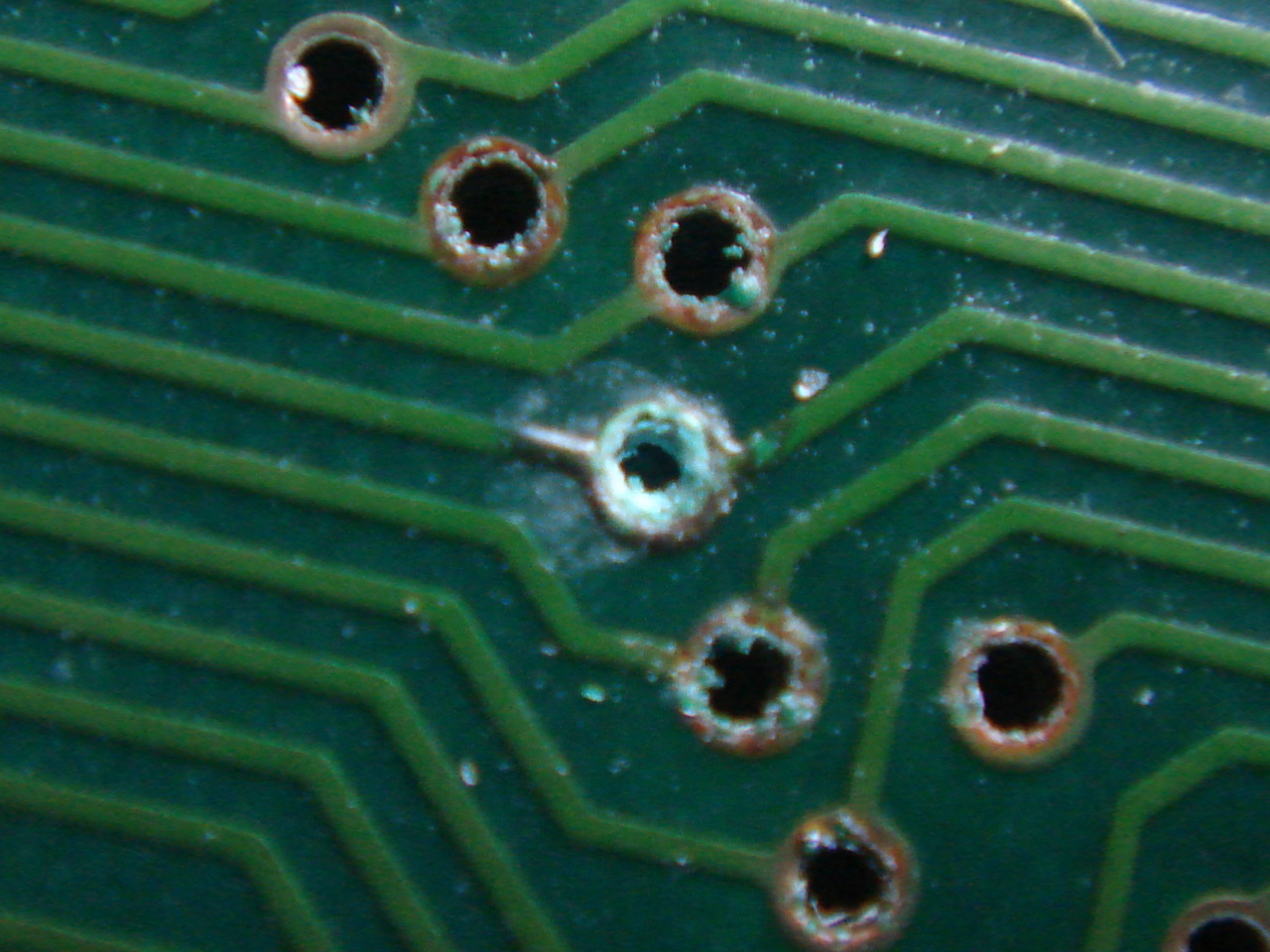

Le 1200 s'apprêtant à repartir chez la personne, soudain j'aperçois une pastille ne semblant pas très nette du tout :

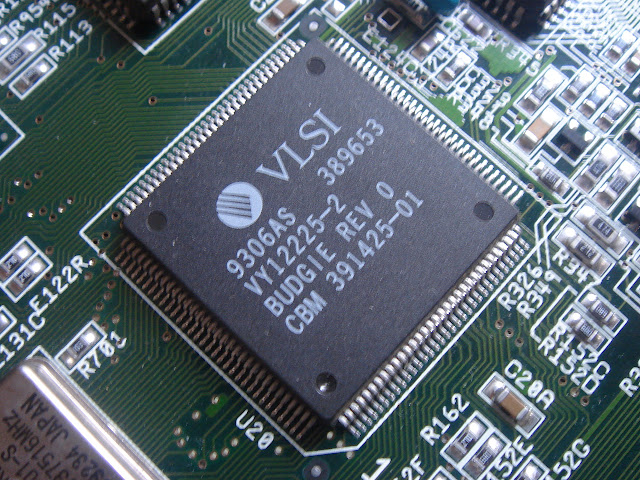

Il est de l'autre côté de la carte, sous Budgie :

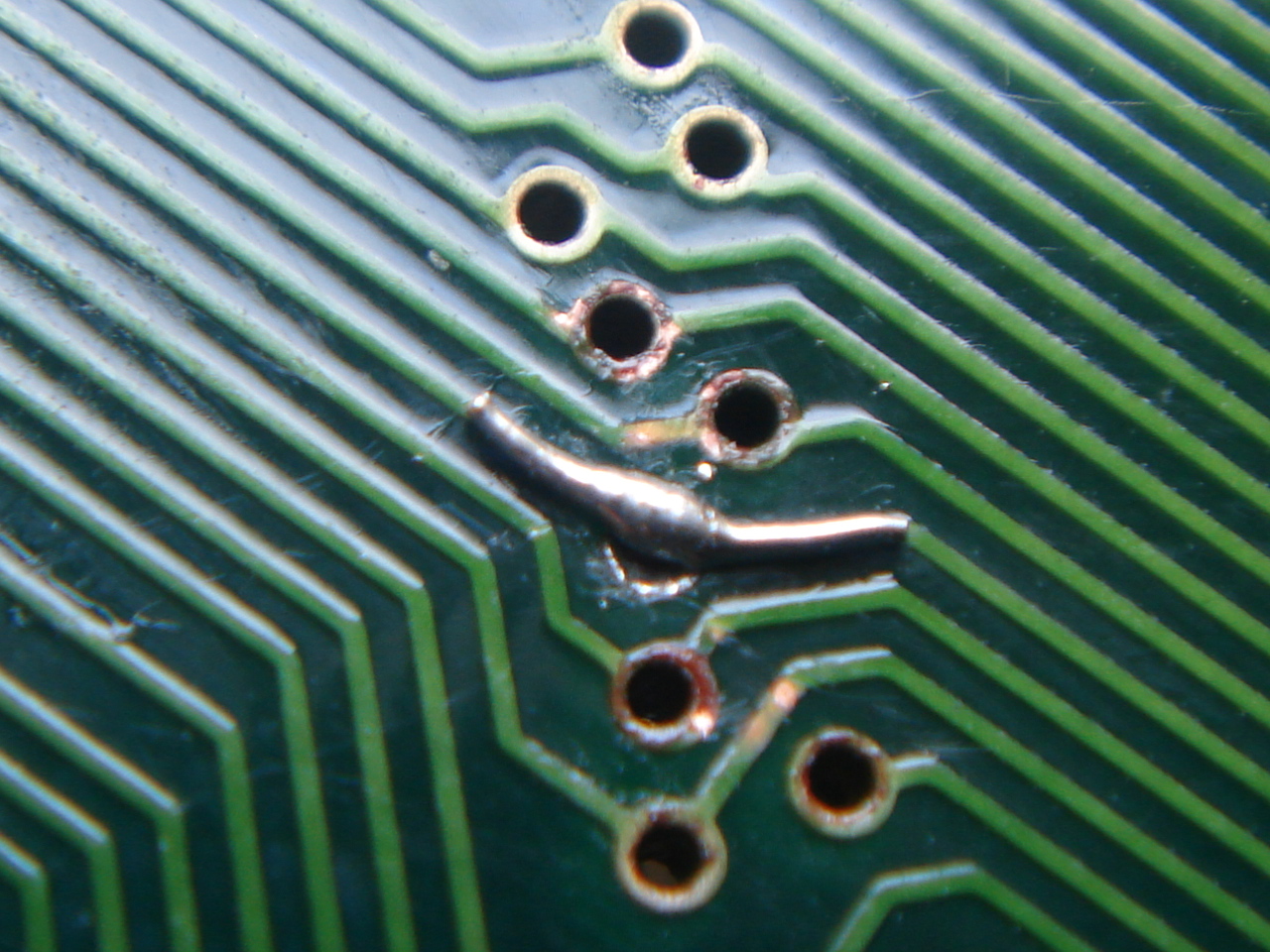

En grattant le vernis suivit d'un pont de soudure...

... l'Amiga ne démarre toujours pas...

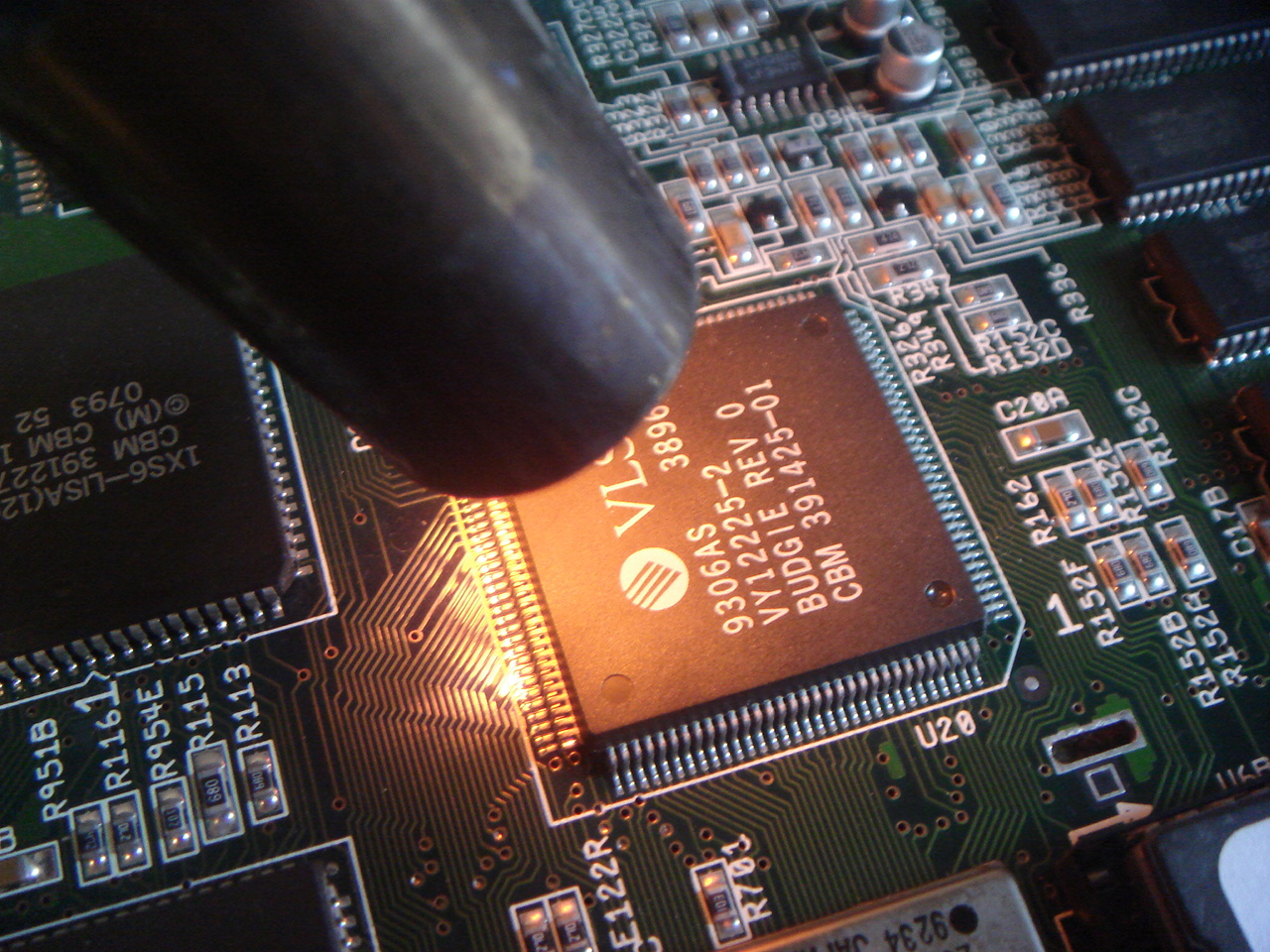

Il va falloir donc dessouder Budgie et voir ce qu'il y a de ce côté-ci :

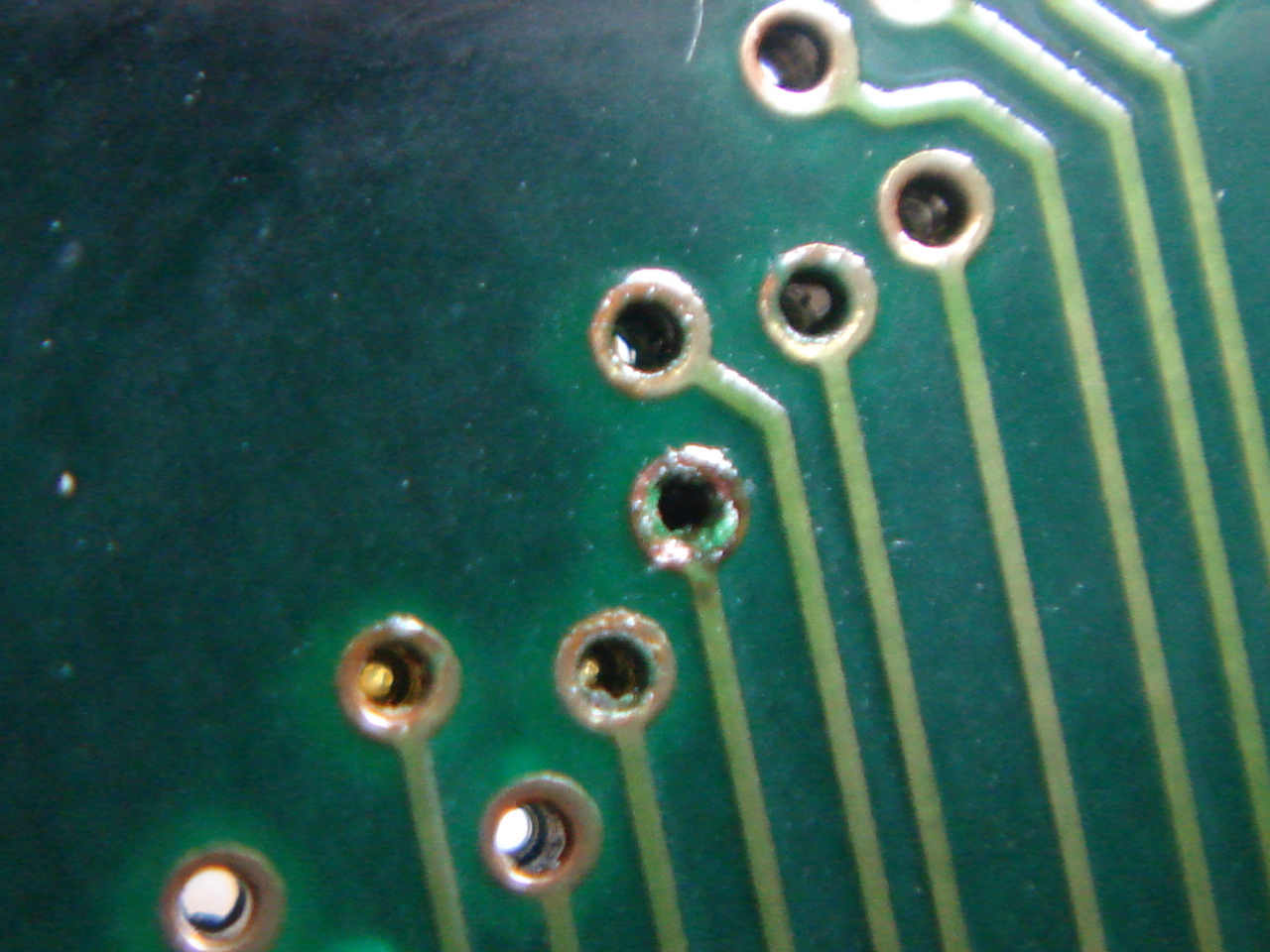

Effectivement, la pastille n'est pas non plus en très grande forme :

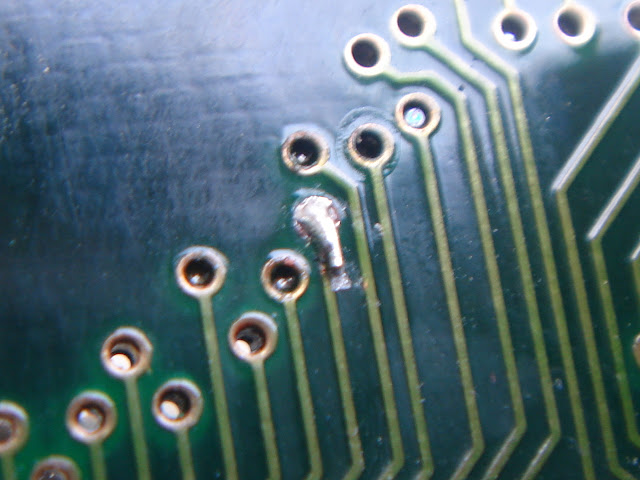

Il suffit de relier les deux faces de la carte avec un câble assez fin, et de souder ensuite pour refaire les connexions :

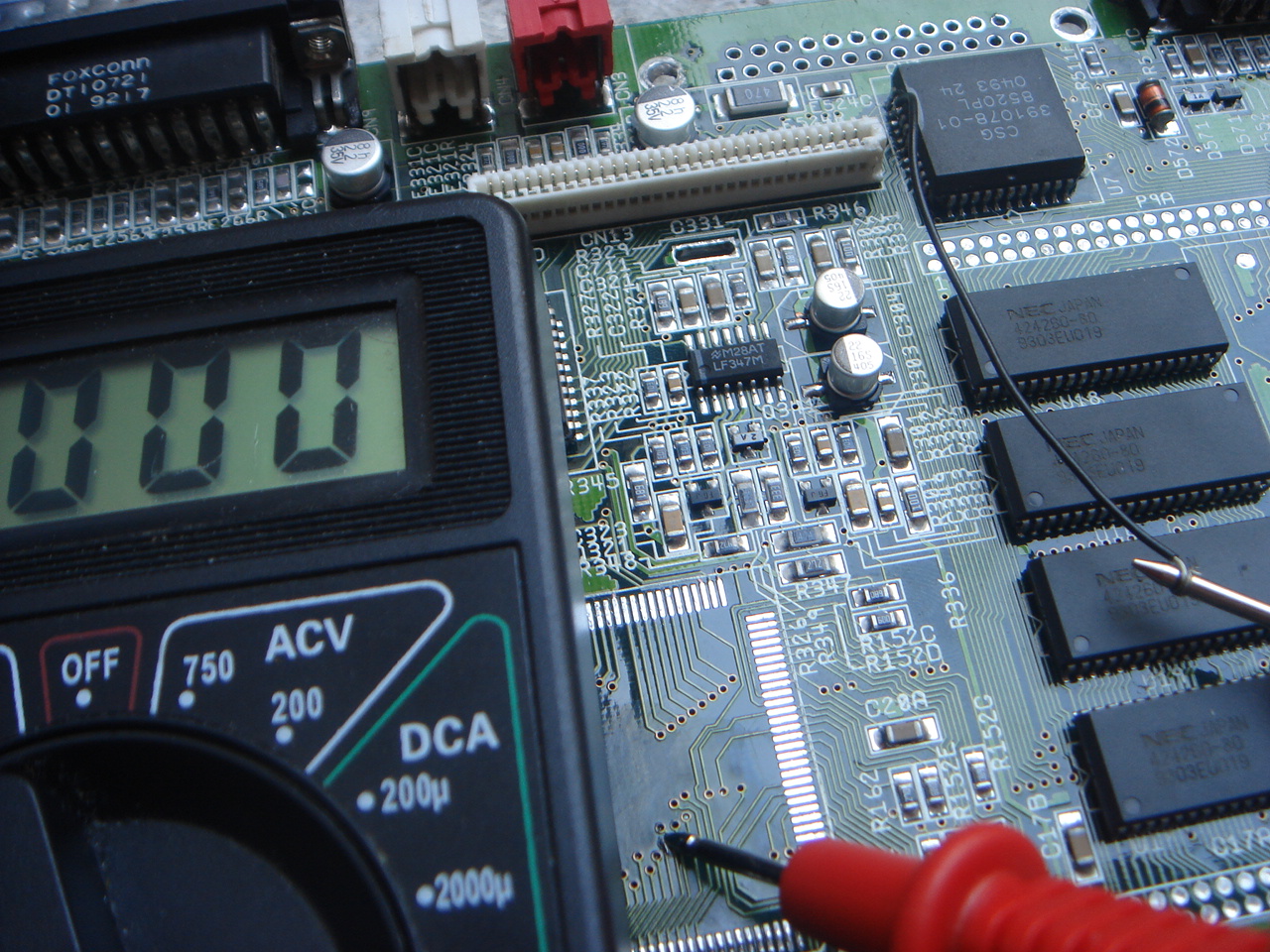

Testons au multimètre :

C'est bon, la connexion est rétablie : le courant passe cette fois, et ces pistes étaient bien reliées à U7 !

Toutefois, restons calme, ce n'est pas encore gagné puisque les cartes A1200 ont plusieurs layers, qui sont des couches de cuivre intercalées. Peut-être qu'il y a aussi des connexions avec celles-ci...

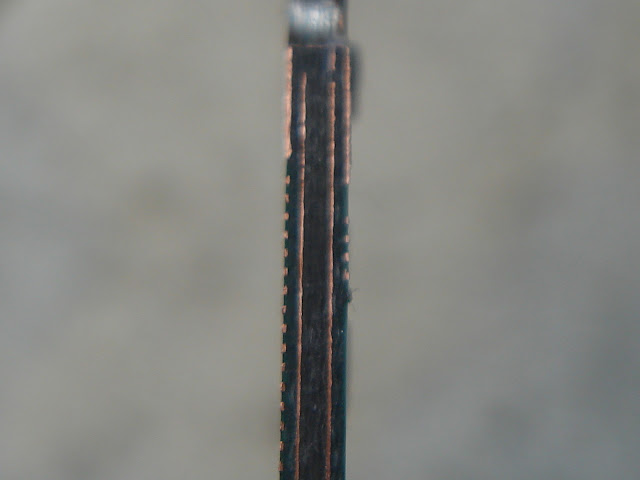

Regardez sur cet autre 1200, fichu et découpé, elles sont très visibles, il y en a deux :

Cette astuce permet de construire des cartes moins grande. Notez que les ordinateurs actuels peuvent avoir plus de 12 de ces couches !!

Ressoudons Budgie et testons !

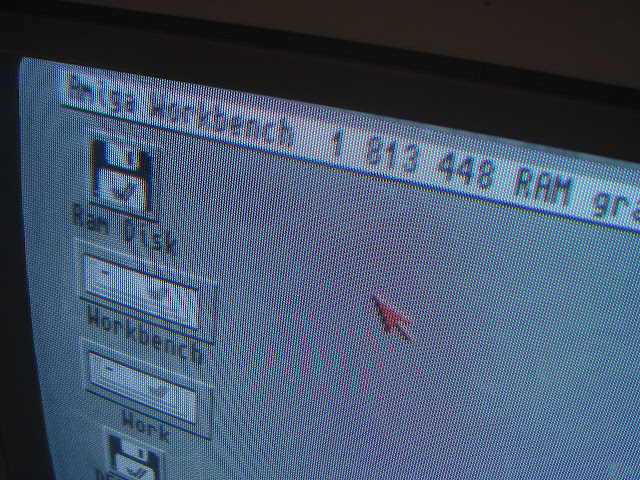

Hourra, il remarche !!!

Il a fallu entre les soudages, dessoudages, tests et essais plus de trois heures pour réparer cette carte qui vaut environ 40 euros ! Faut être vraiment passionné...


dimanche 16 janvier 2011

Picasso II et LCD

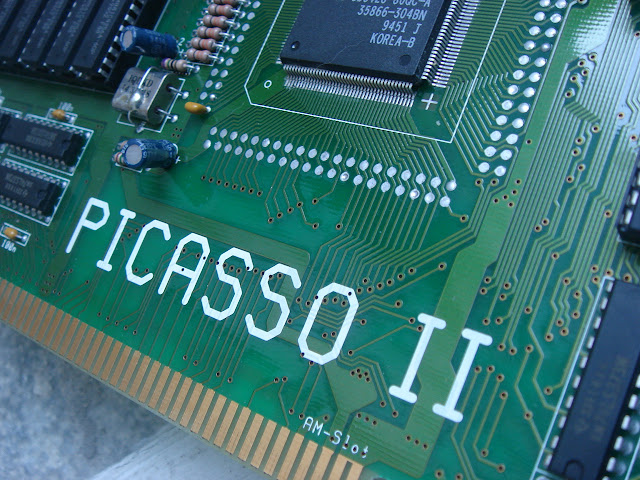

Les cartes graphiques Picasso II ont un problème avec les moniteurs plats LCD :

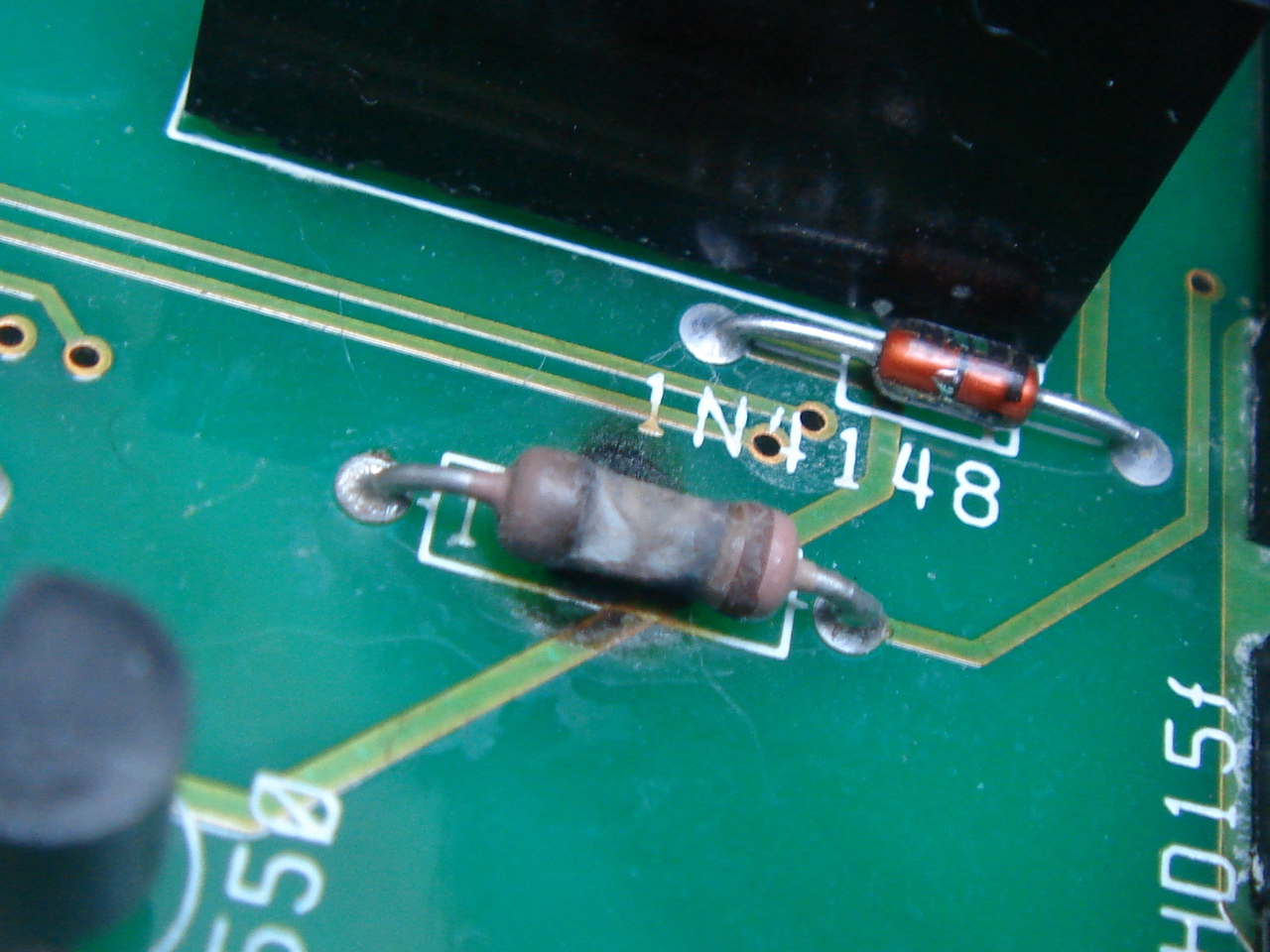

En effet, étant née avec les anciens moniteurs à tube, une résistance grille lorsque la carte est connectée aux nouveaux :

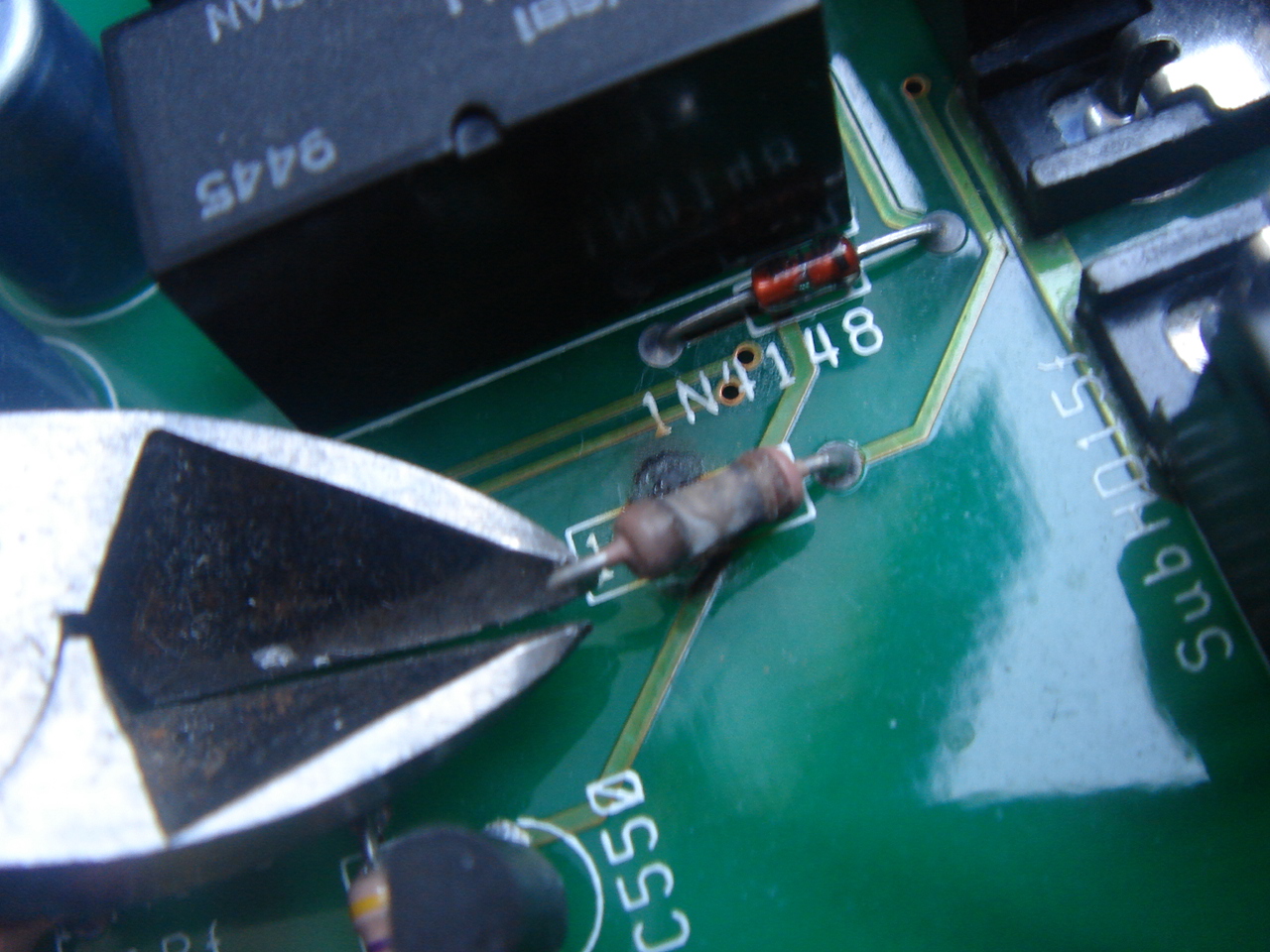

La réparation est très simple ici : il suffit tout simplement d'ôter cette résistance, et c'est tout :

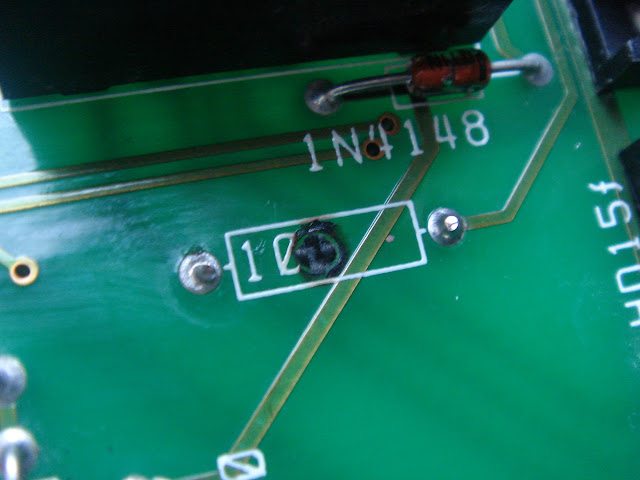

Voilà, elle avait bien chauffé !!

La carte fonctionne maintenant sur les LCD. Noter qu'elle fonctionne encore aussi sur les  vieux moniteurs, cette résistance servait à une ancienne norme Vesa permettant le switch entre plusieurs moniteurs...


samedi 1 janvier 2011

La 1230 de Batteman (II)

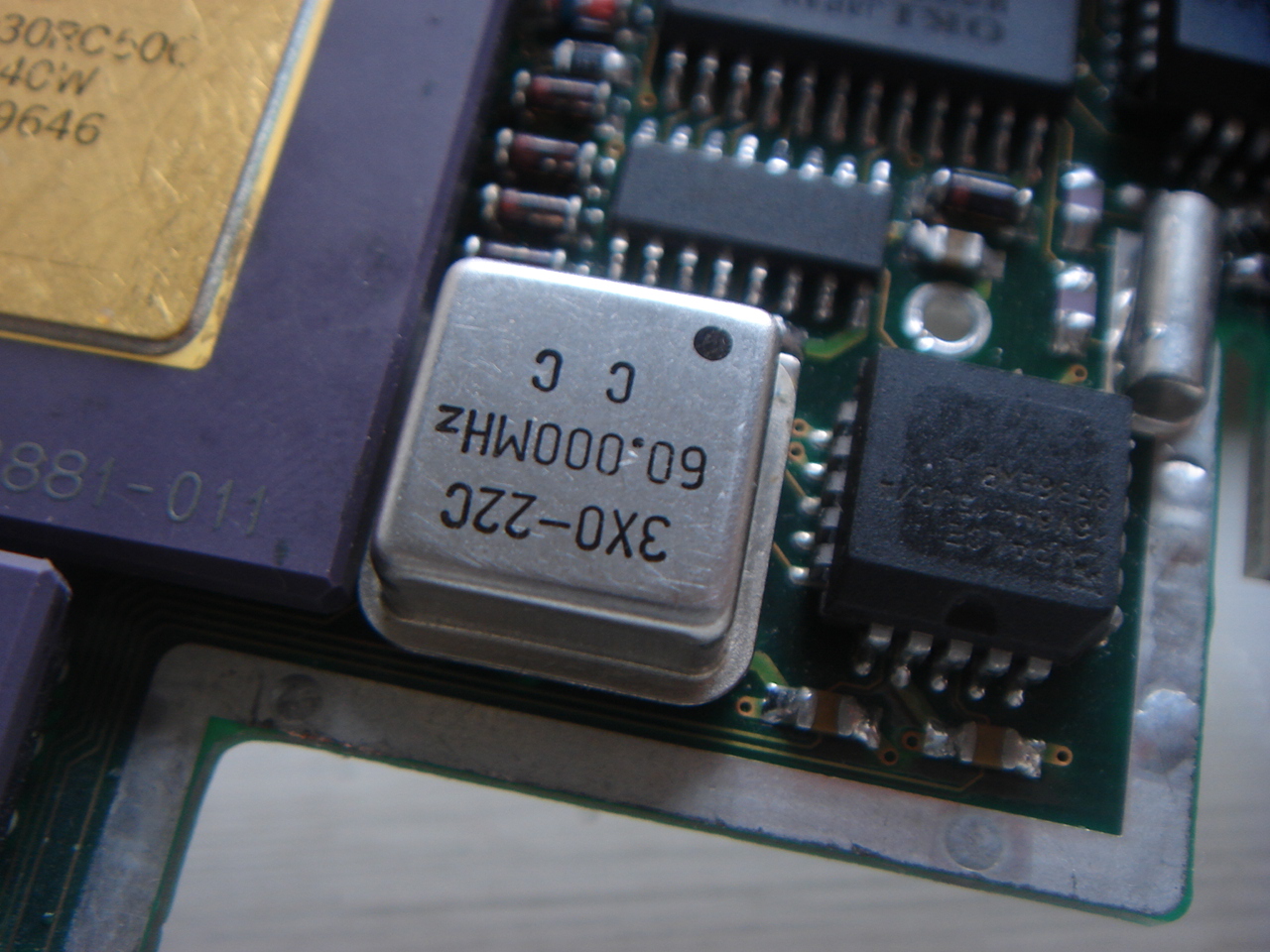

Un bon overclocking va faire le plus grand bien à cette carte. Changeons le quartz 50 Mhz par un 60 :

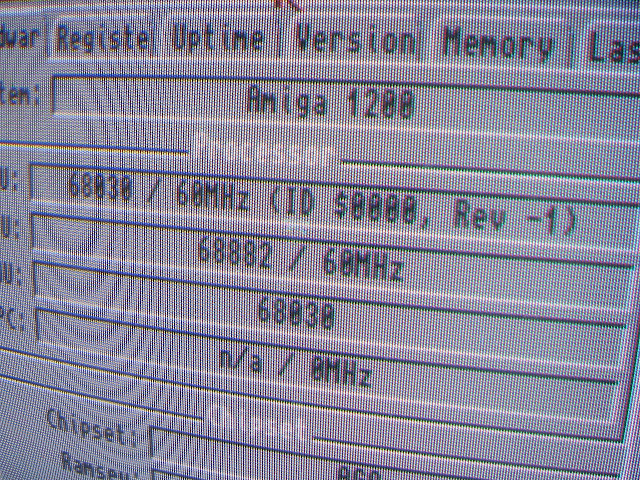

Ca marche impec, sauf que Scout ne détecte pas correctement la révision du 68030 :

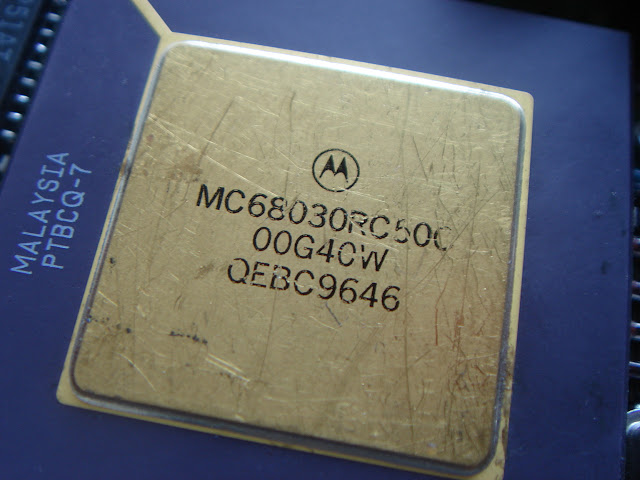

C'est en effet un rev G40W :

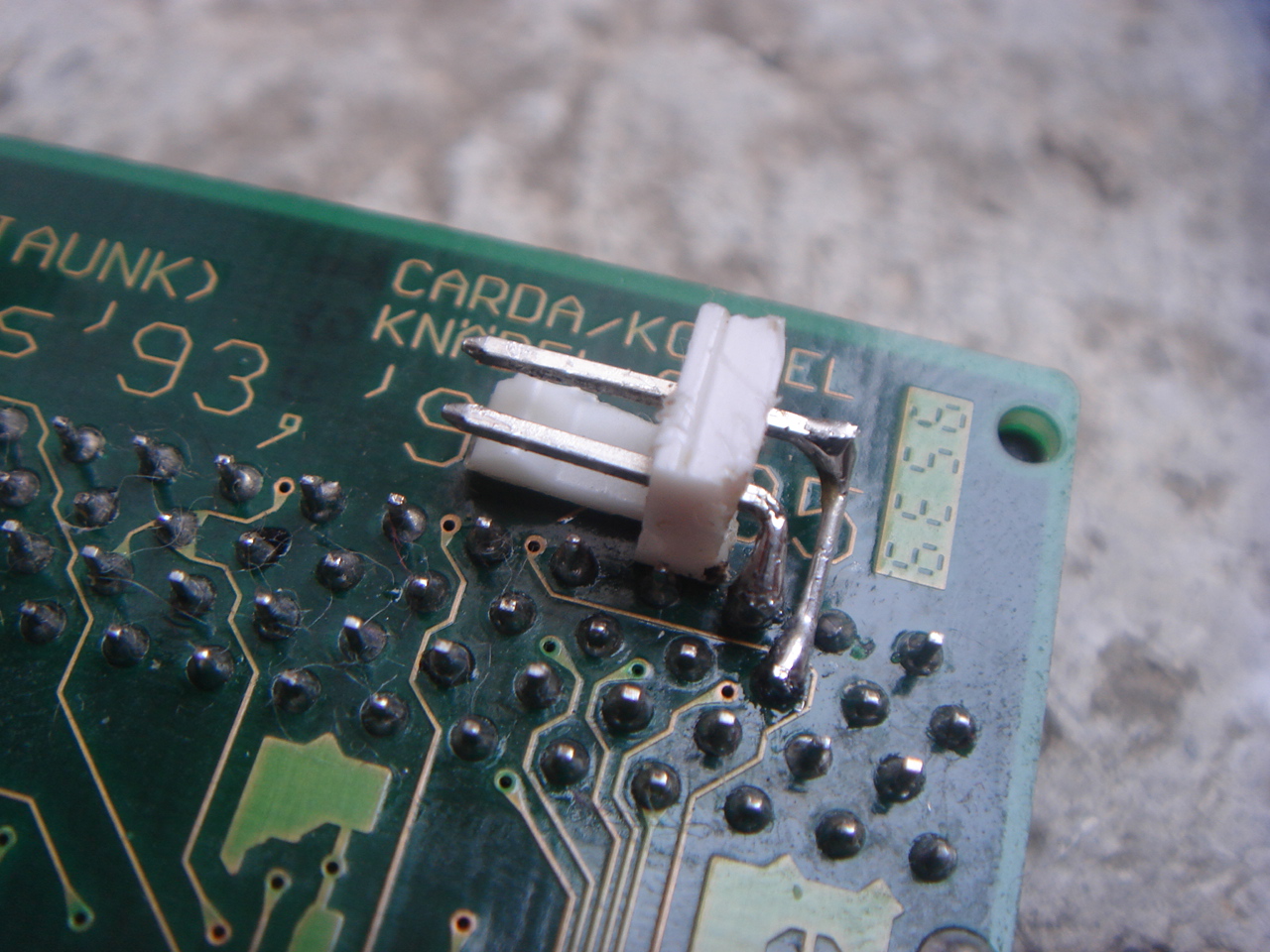

Batteman allant grincher s'il ne peut plus mettre la trappe sous le 1200, il faut donc installer le ventilo de cette façon, avec un connecteur + 5 volts ici :

Ce ventilo fait 6 mm de hauteur et ne gène pas le clavier. Il est même possible d'en installer un plus épais. Il a été fixé avec de la colle chaude, qui a pour effet aussi de le sur-élever :

Avec ce montage, le 68030@60 est à peine tiède !

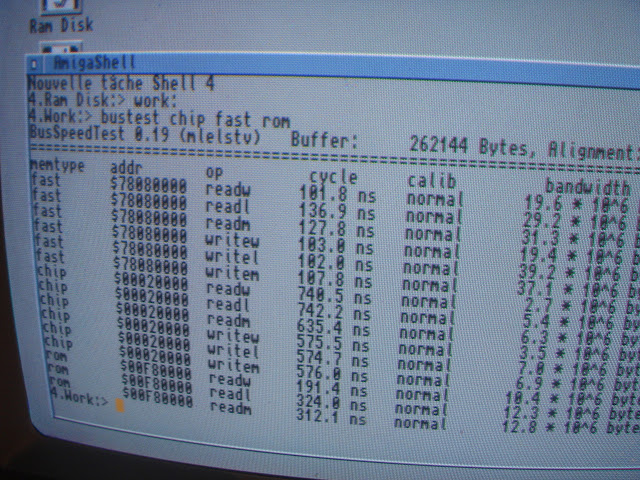

Le CPU fonctionne donc maintenant environ 20% plus vite à 12 Mips environ, la version 50 Mhz délivrant un peu moins de 10 Mips. Les accès mémoires fastram sont aussi boostés du même pourcentage, avec également les accès chip .w et .l en lecture :

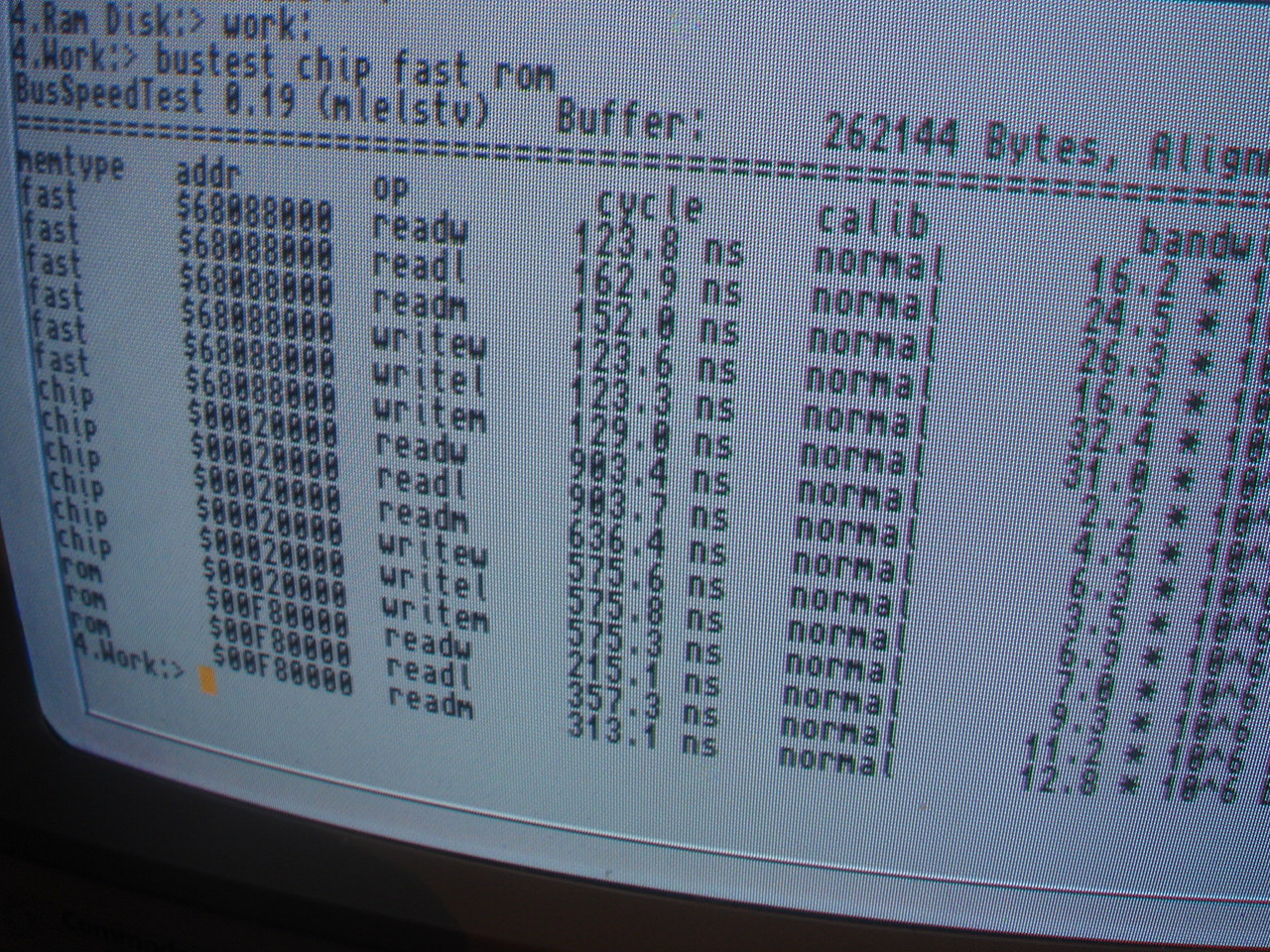

A 50 Mhz :

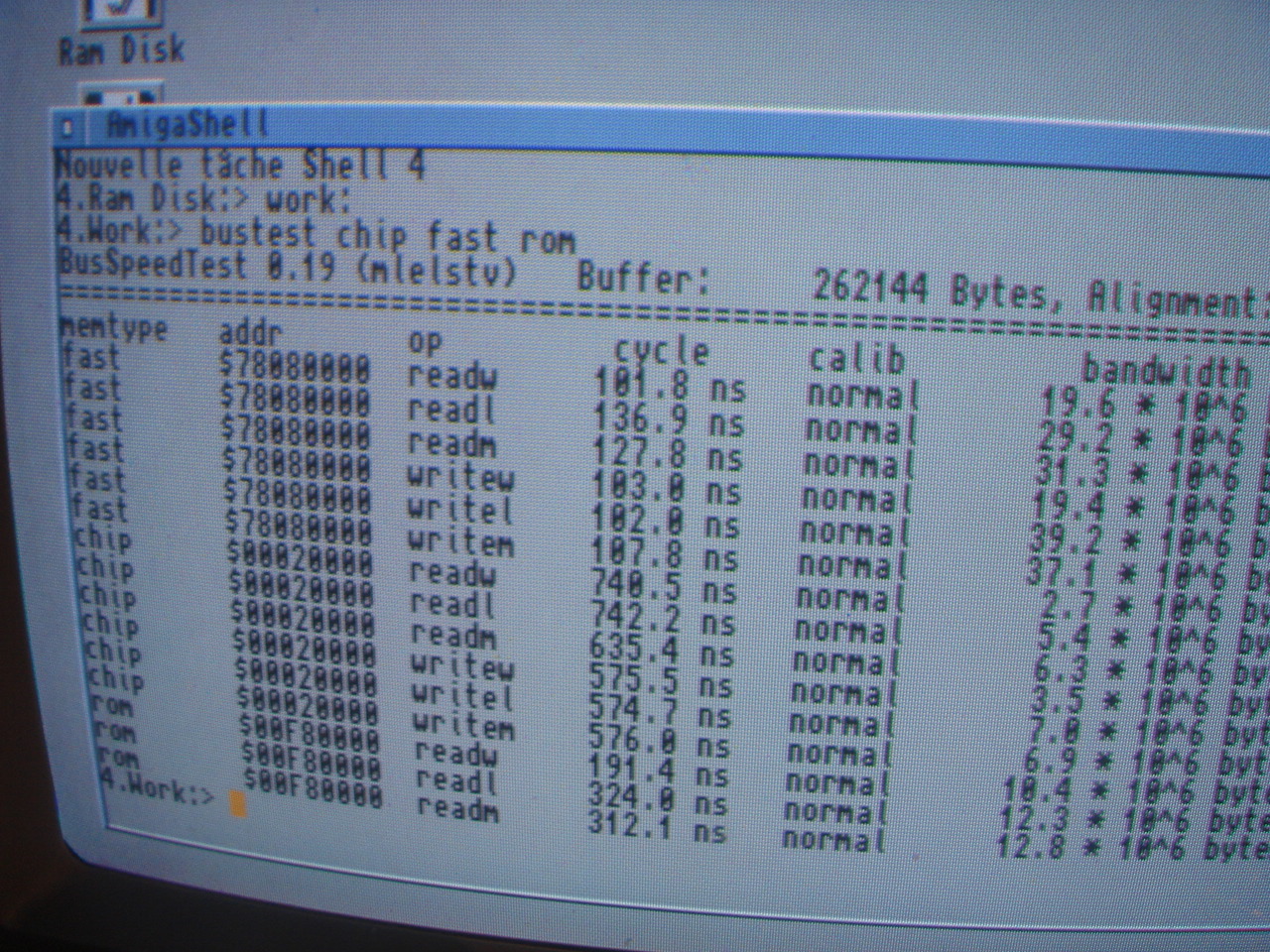

A 60 Mhz :

Y'en a un qui va être content !!
