mardi 26 avril 2016

Adaptateur amélioré (II)

Voici quelques améliorations réalisées sous Eagle :
  • une petite découpe pour le régulateur,

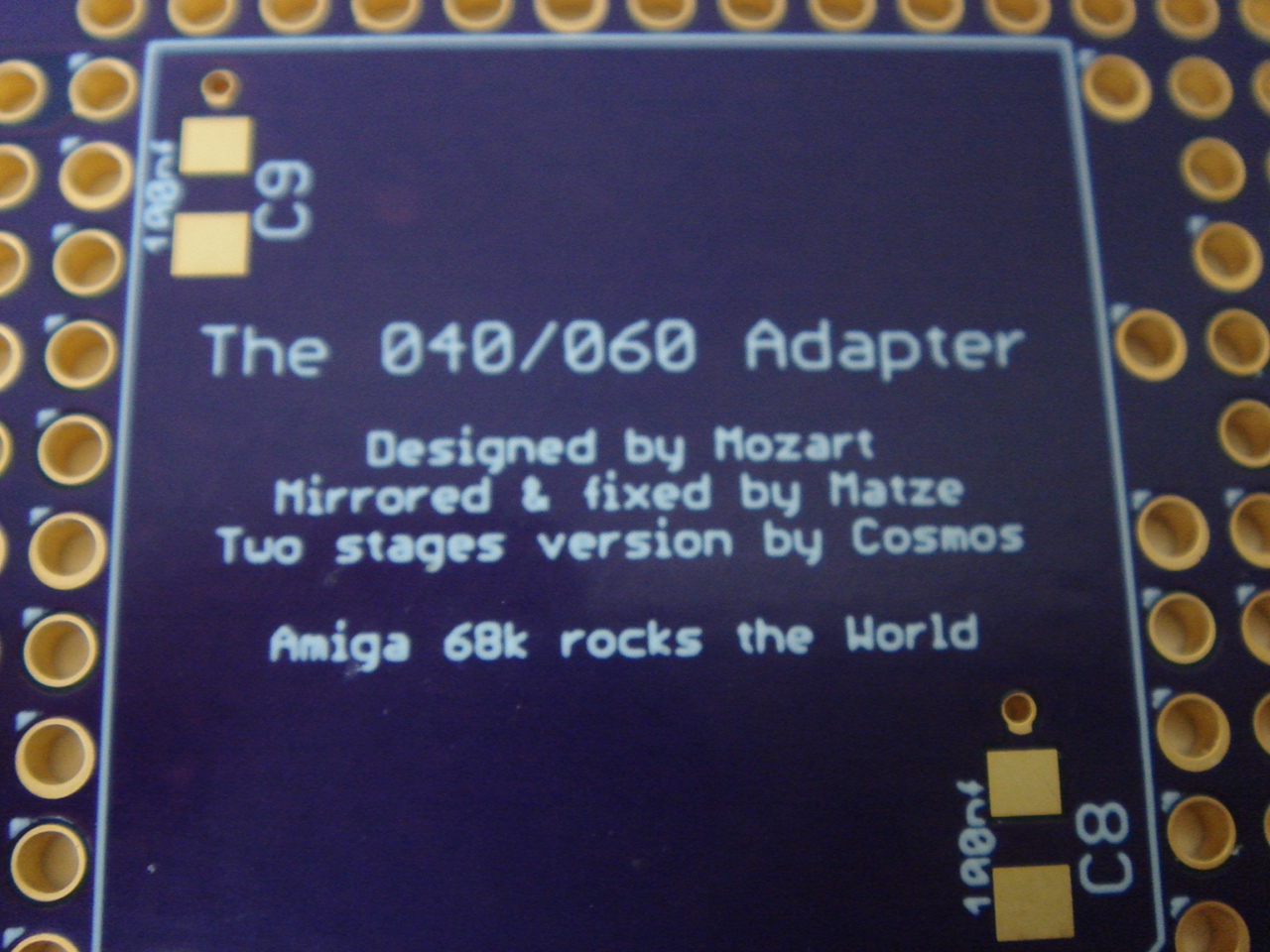

  • le marquage avec une petite coche blanche des fameuses 63 pins,
  • la valeur des composants inscrites sur le PCB.

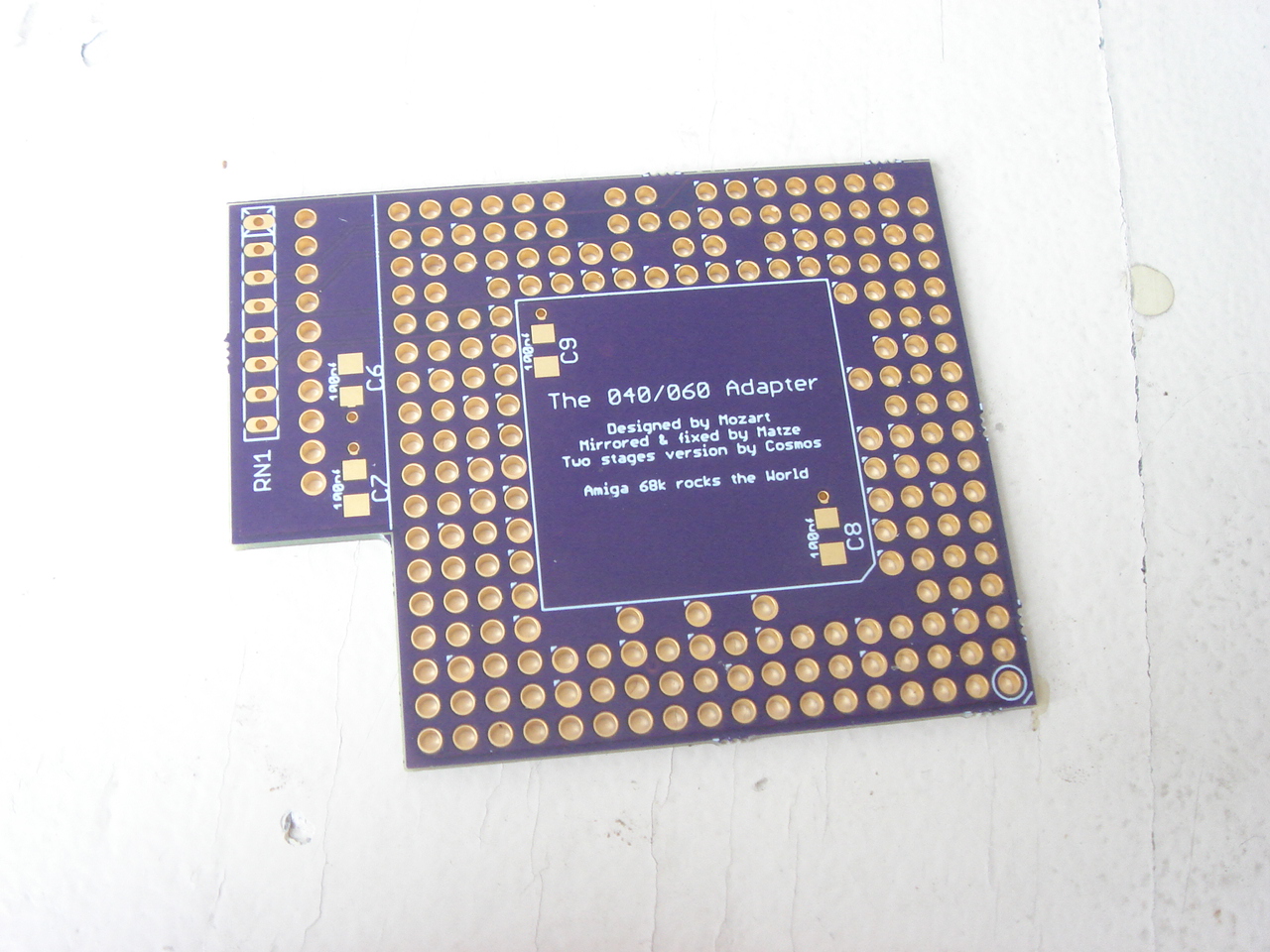

Le prototype est enfin arrivé :

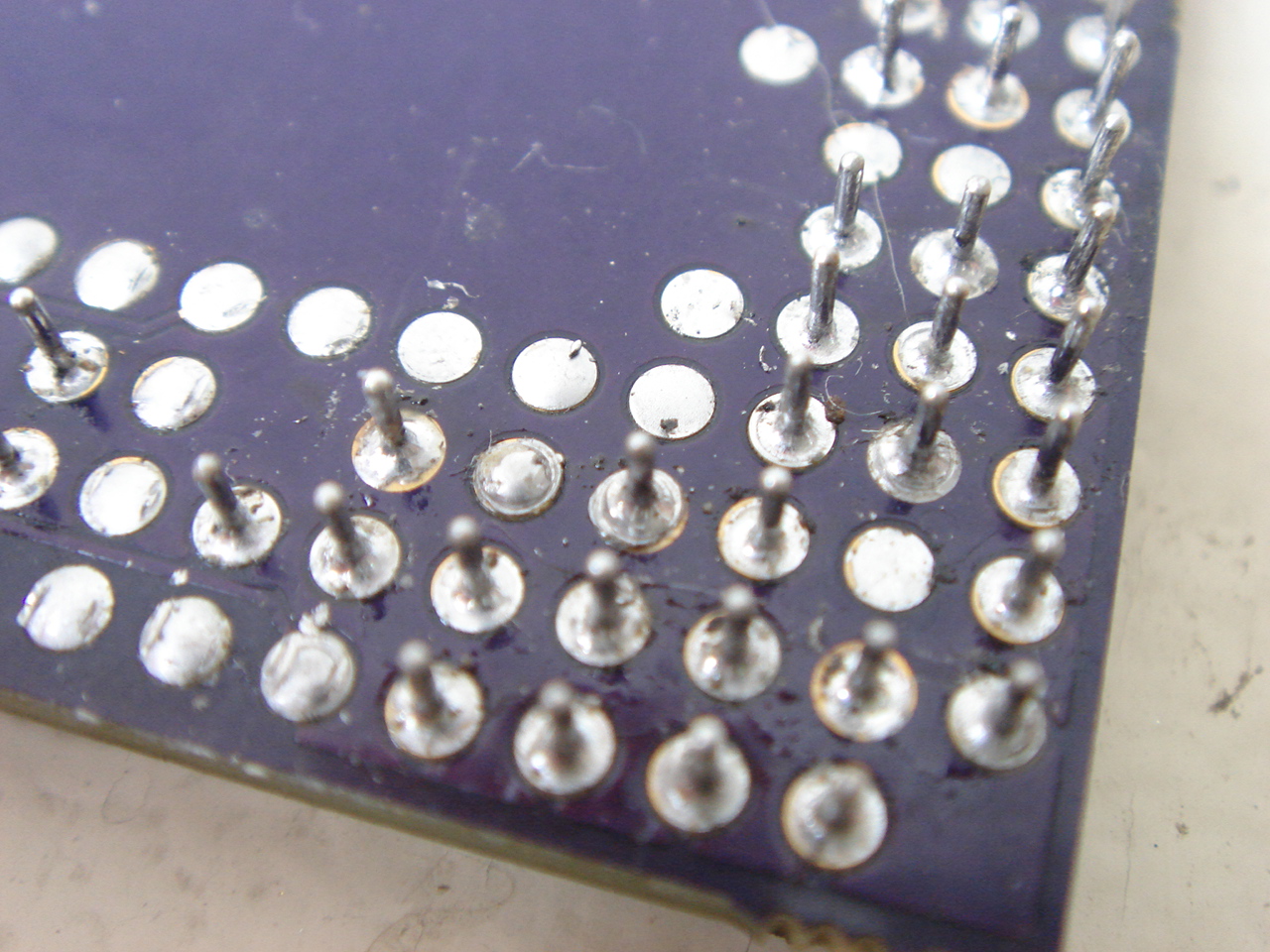

Cette fois, les 63 pinoches ont été soudées plutôt à ras bord comme ceci, plus simple en fait :

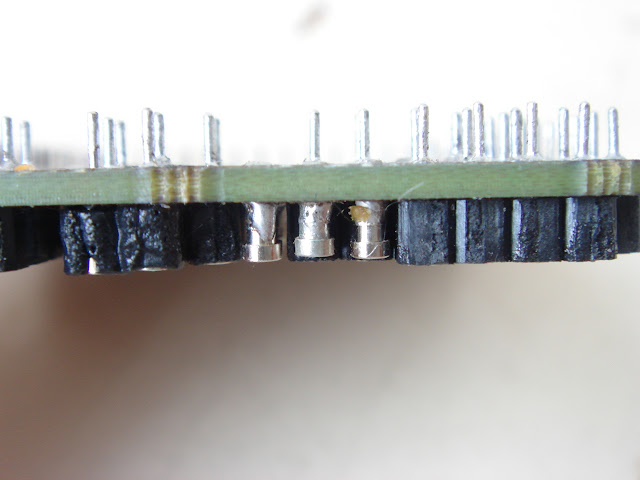

Et toutes les pinoches sont presque au même niveau maintenant, c'est mieux :

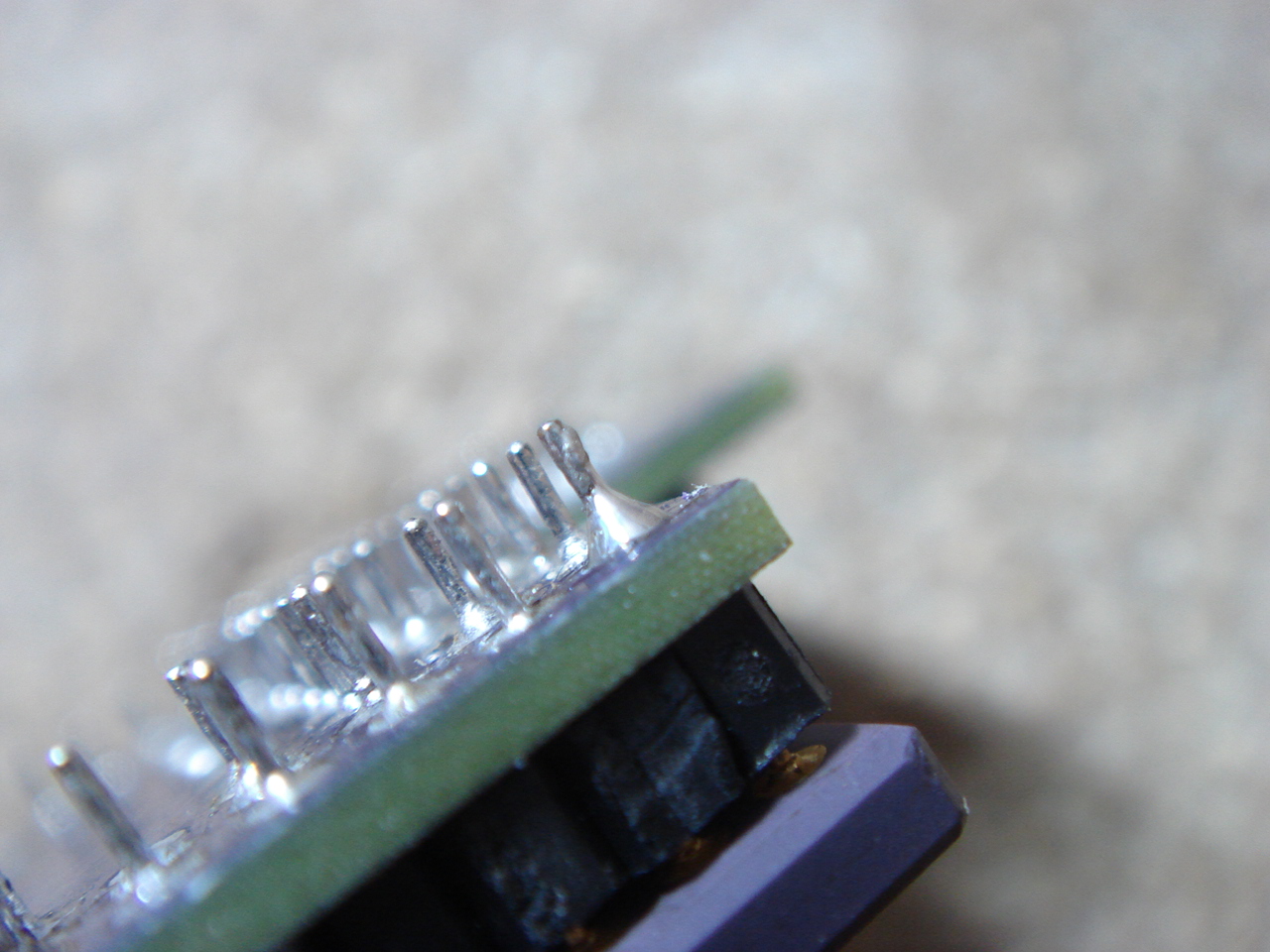

Il est conseillé de rajouté un cône de soudure sur les cinq bords du PCB 060 de façon à éviter que les pastilles des 63 pinoches ne touchent les pinoches du PCB 040 :

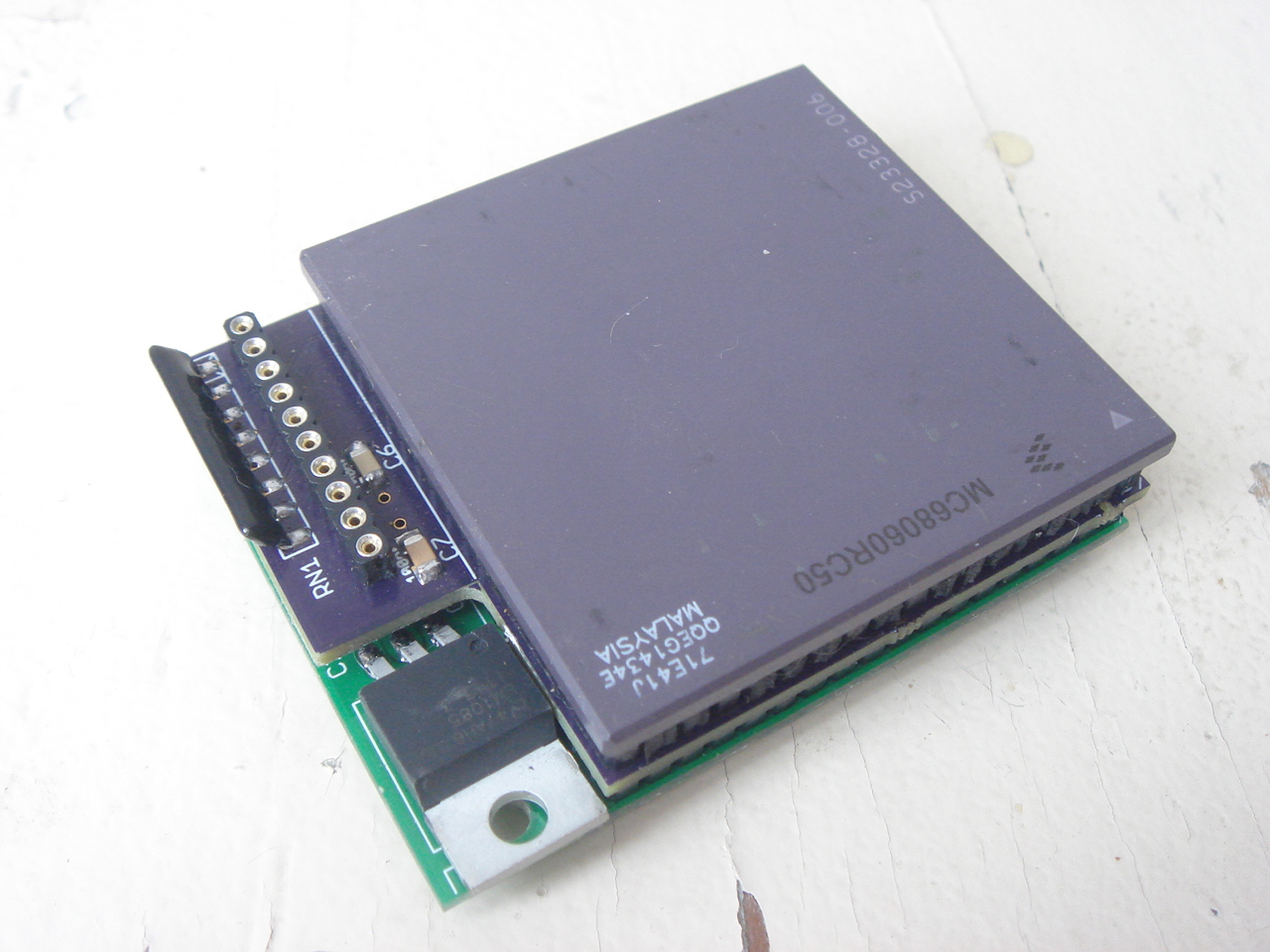

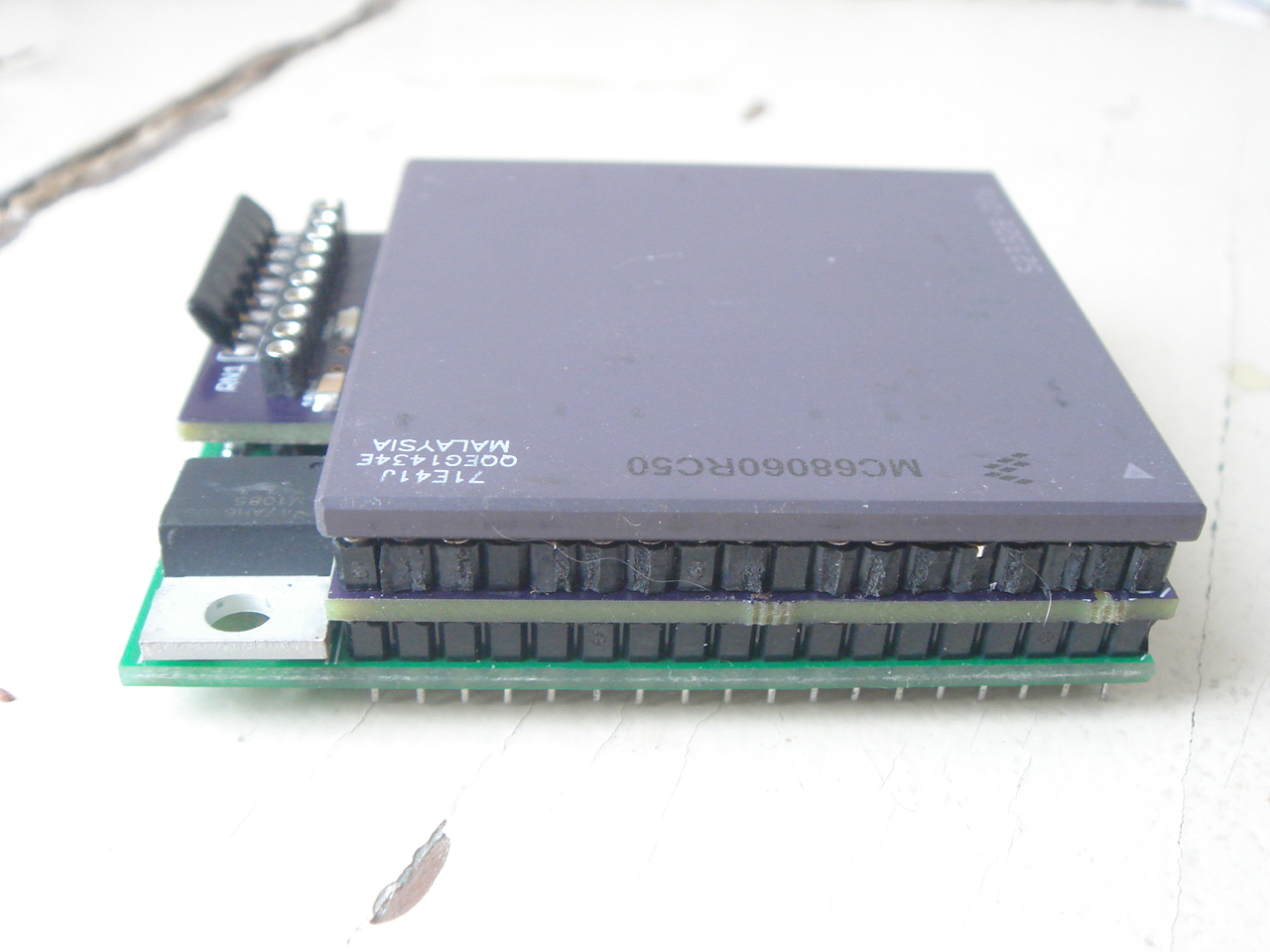

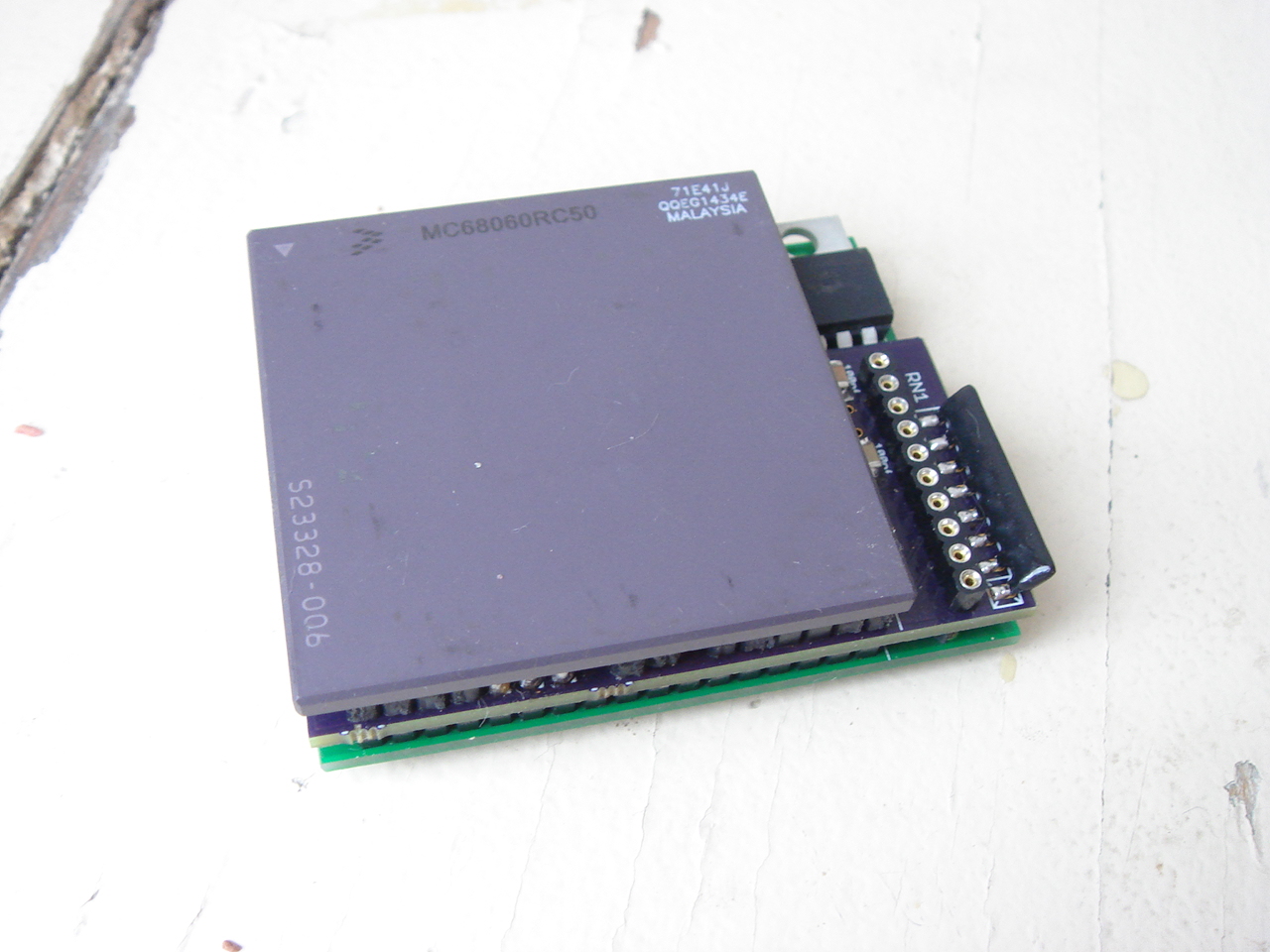

Qu'il est sexy maintenant !!

Marche nickel !


samedi 23 avril 2016

Adaptateur amélioré (I)

Voici une petite amélioration pour l'adapateur 040/060 : deux étages au lieu de trois !

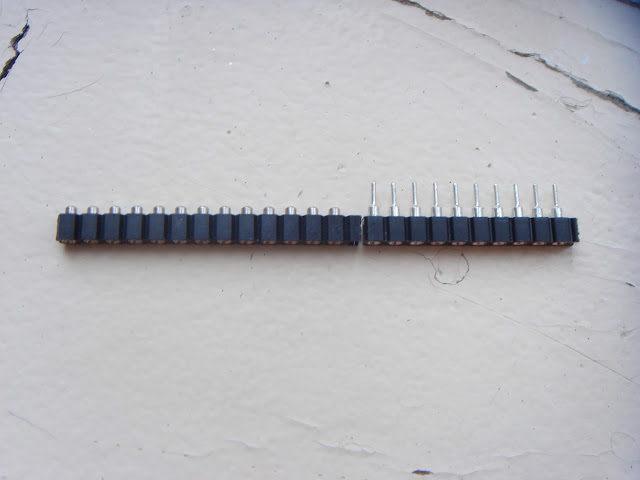

Il existe en effet des pinoches plus courtes, sans la longue tige au bout :

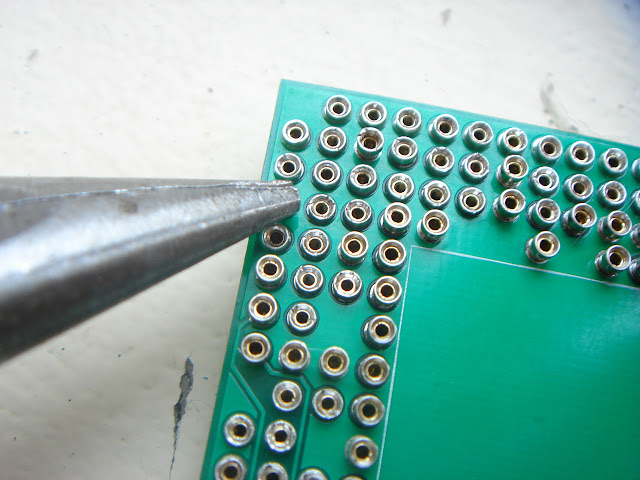

Il faut déjà commencer par "remplir" le 060 avec comme ceci, il y en a 63 en tout :

Ensuite plugger le 68060 sans appuyer trop avec ces 63 petites pinoches rabotées et souder en dessous :

Ensuite ôter le 060 et remplir de pinoches longues traditionnelles le reste de tous les trous en appuyant fort avec un petit outil de façon à qu'elles soient enfoncées au maximum :

Les deux flèches rouges montrent bien que les pinoches rabotées sont moins enfoncées que les longues :

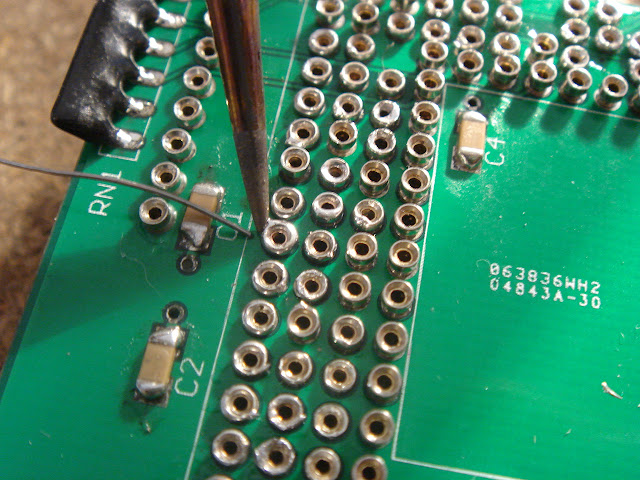

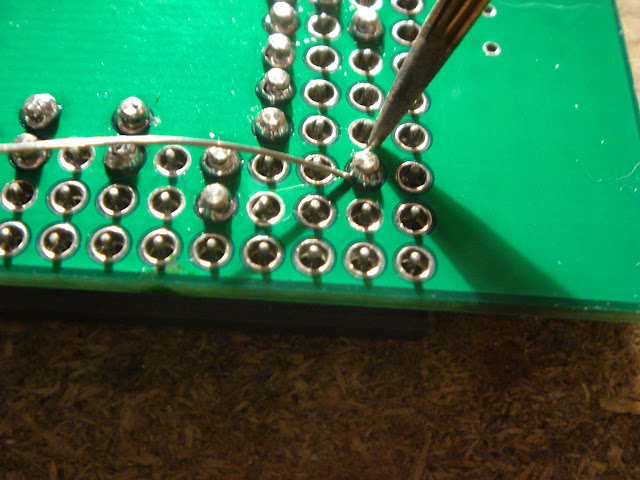

Sondons sur le dessus :

Le 68060 ayant ses pinoches très longues, aucun soucis par la suite, les contacts se feront...

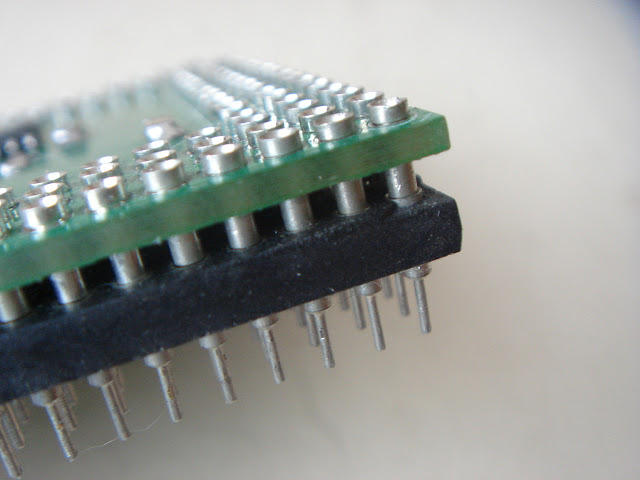

Ensuite, prenons un support 040 et pluggons toutes les pinoches pour les souder sur le dessus. Elle seront de ce fait toutes bien alignées. Il est possible d'utiliser le support de la carte accélératrice bien sûr. Noté qu'il est inutile comme sur le photo de les enfoncer à fond :

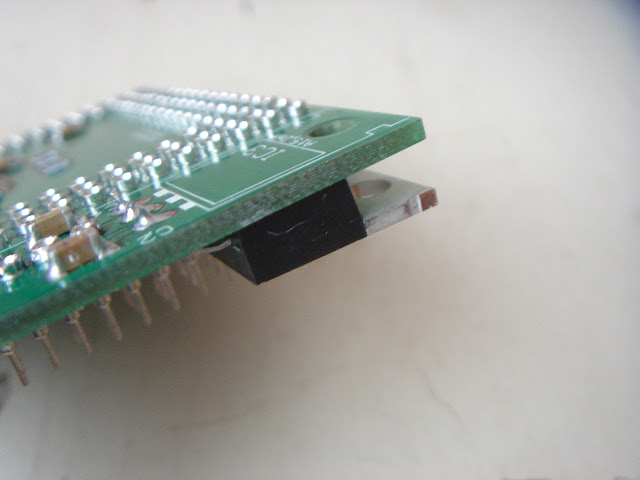

Le régulateur a été soudé comme ceci car la PCB 060 gène :

Voilà, marche très bien : plus simple et plus rapide à assembler !

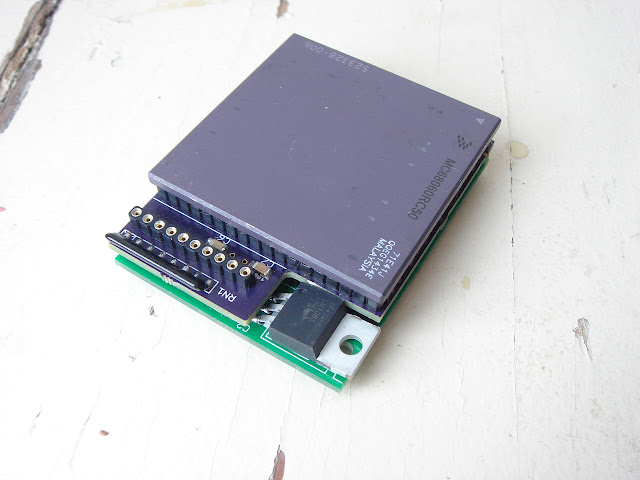

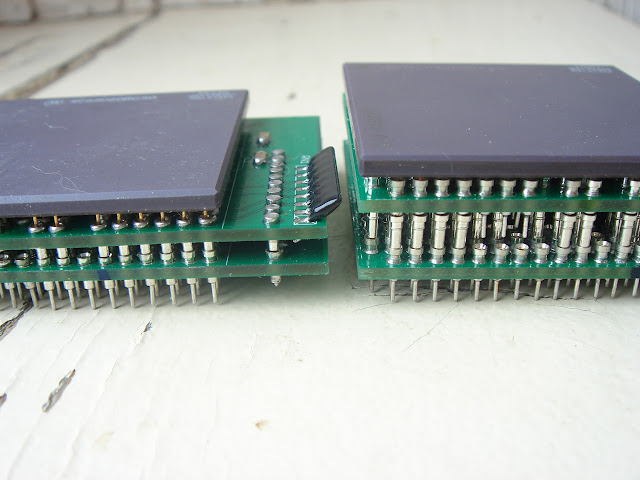

Bien plus sexy comme ça !


samedi 9 avril 2016

Fpu 50 Mhz (A3000D)

Voici une vieille bidouille de 1995 disponible sur Aminet illustrée cette fois en image : l'overclocking du 68882 de 25 à 50 Mhz !

Commençons par gratter le vernis vert de cette pastille ici, de l'autre côté près du Fpu :

Coupons la piste à cet endroit :

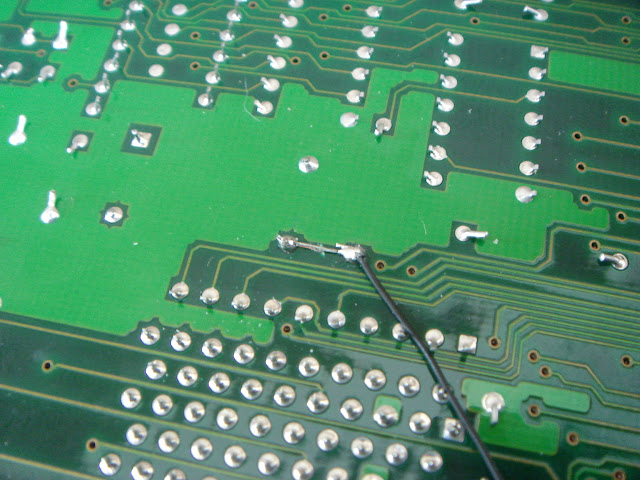

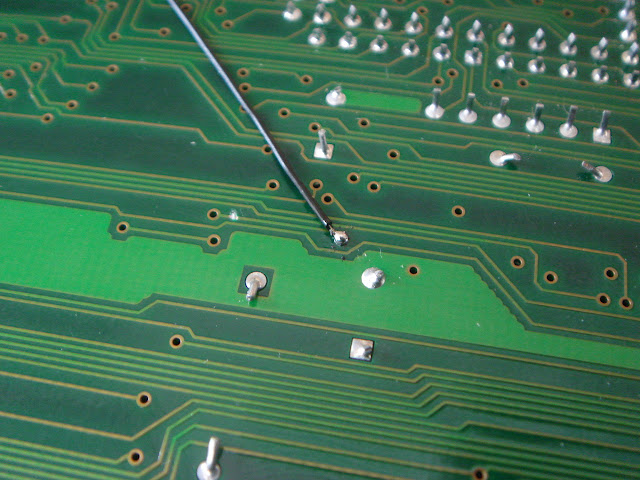

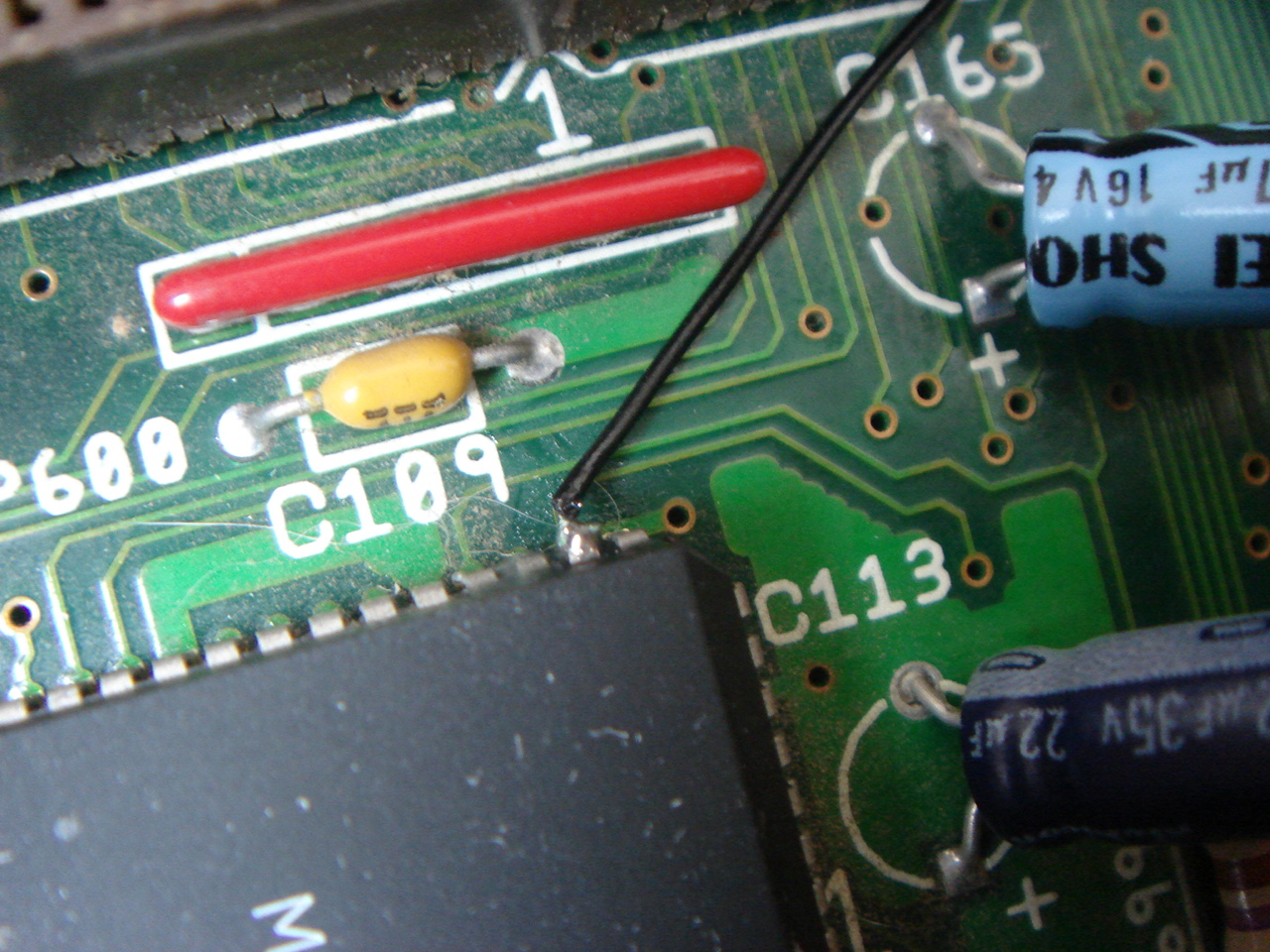

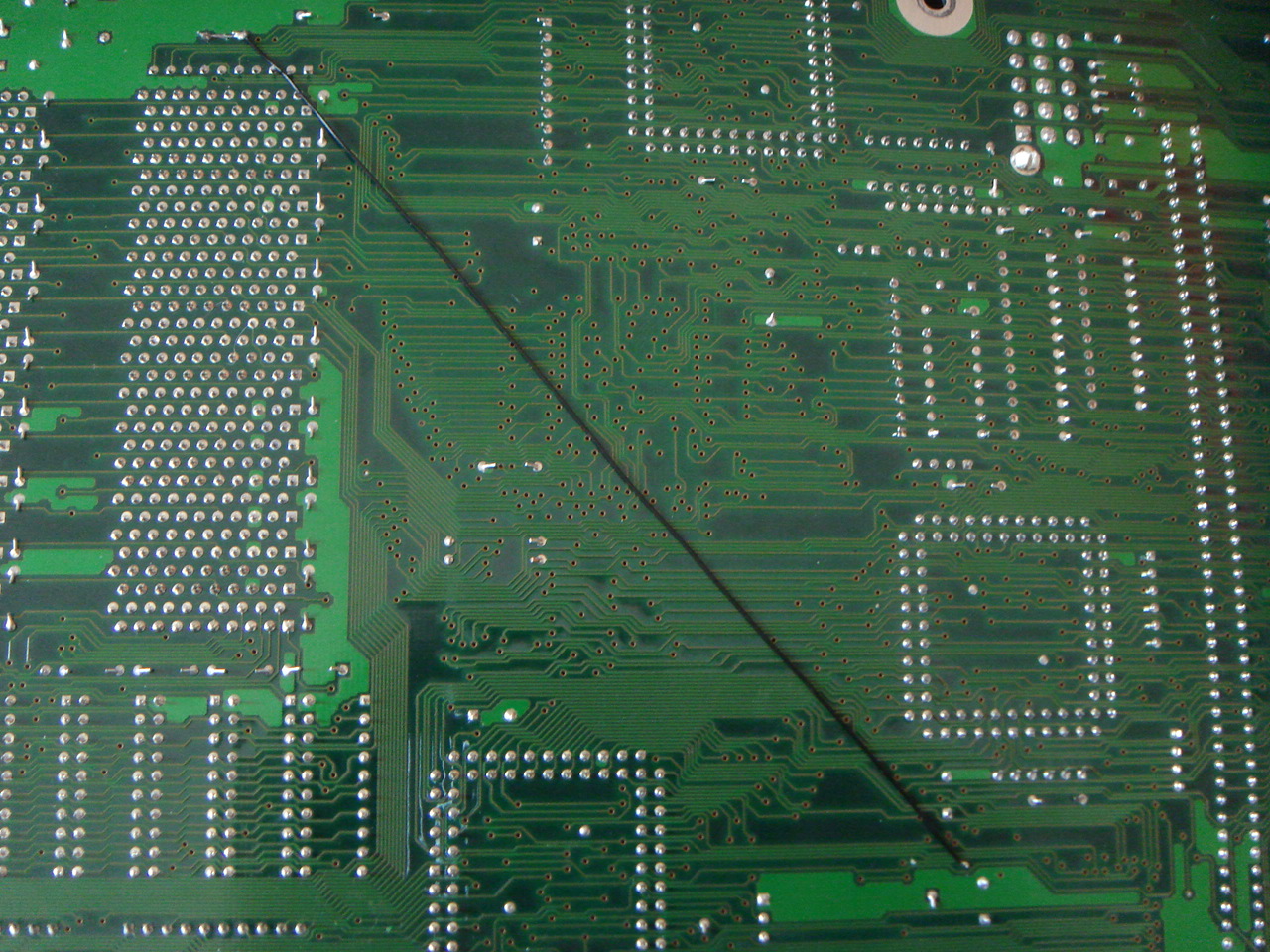

Ensuite, il faut rediriger la fréquence 50 Mhz directement sur la pinoche du Fpu :

Avec du câble fin 30AWG :

La vue d'ensemble :

L'auteur affirme après 24 heures d'utilisation à tester le Fpu qu'il est resté en dessous des 40°. Par précautions, un petit radiateur a tout de même été ajouté :

Hack pas cher à réaliser et bien sympathique !


mercredi 6 avril 2016

Fix supports (A3000D)

Ici encore, le même soucis avec les 3000D :

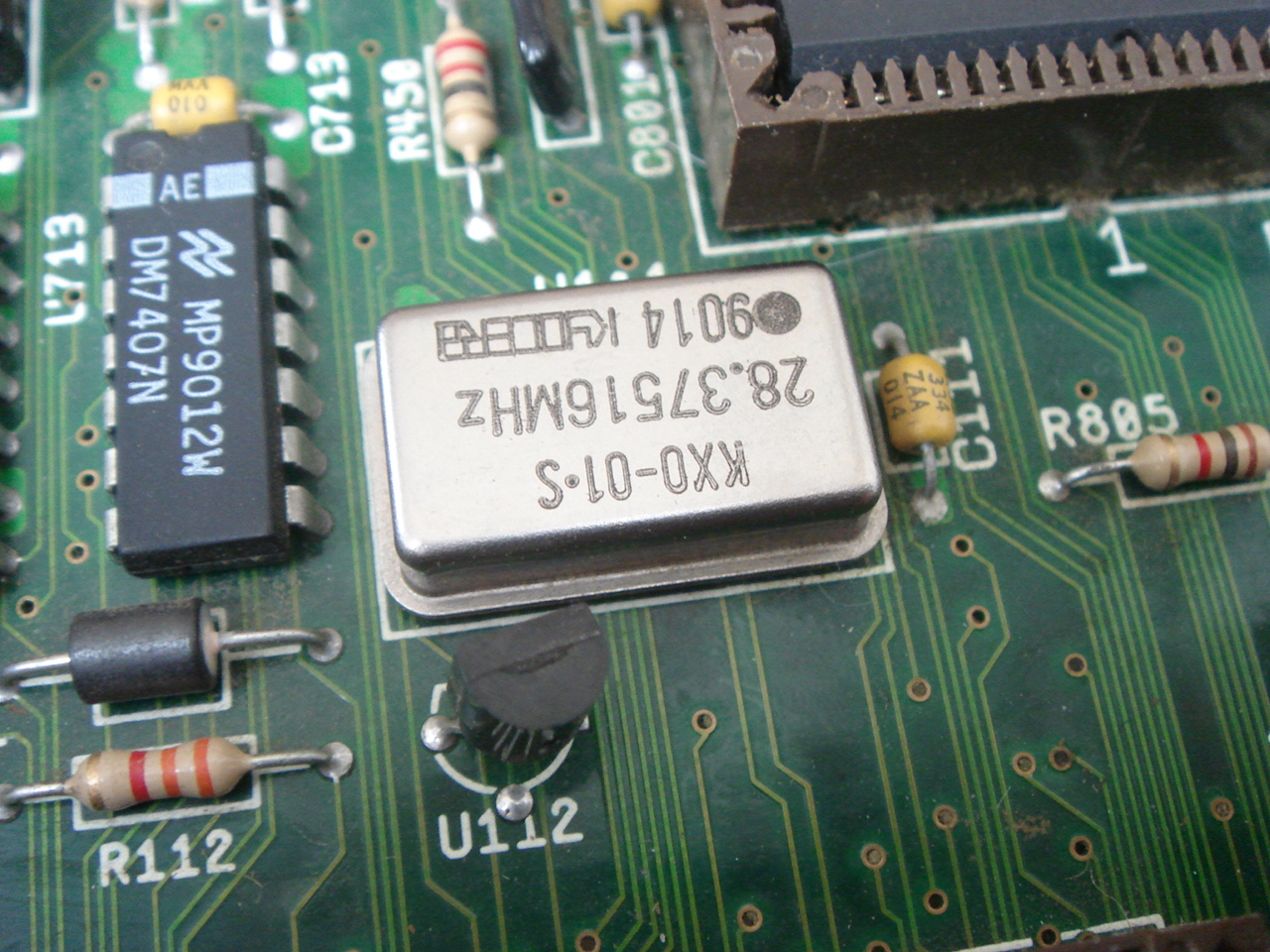

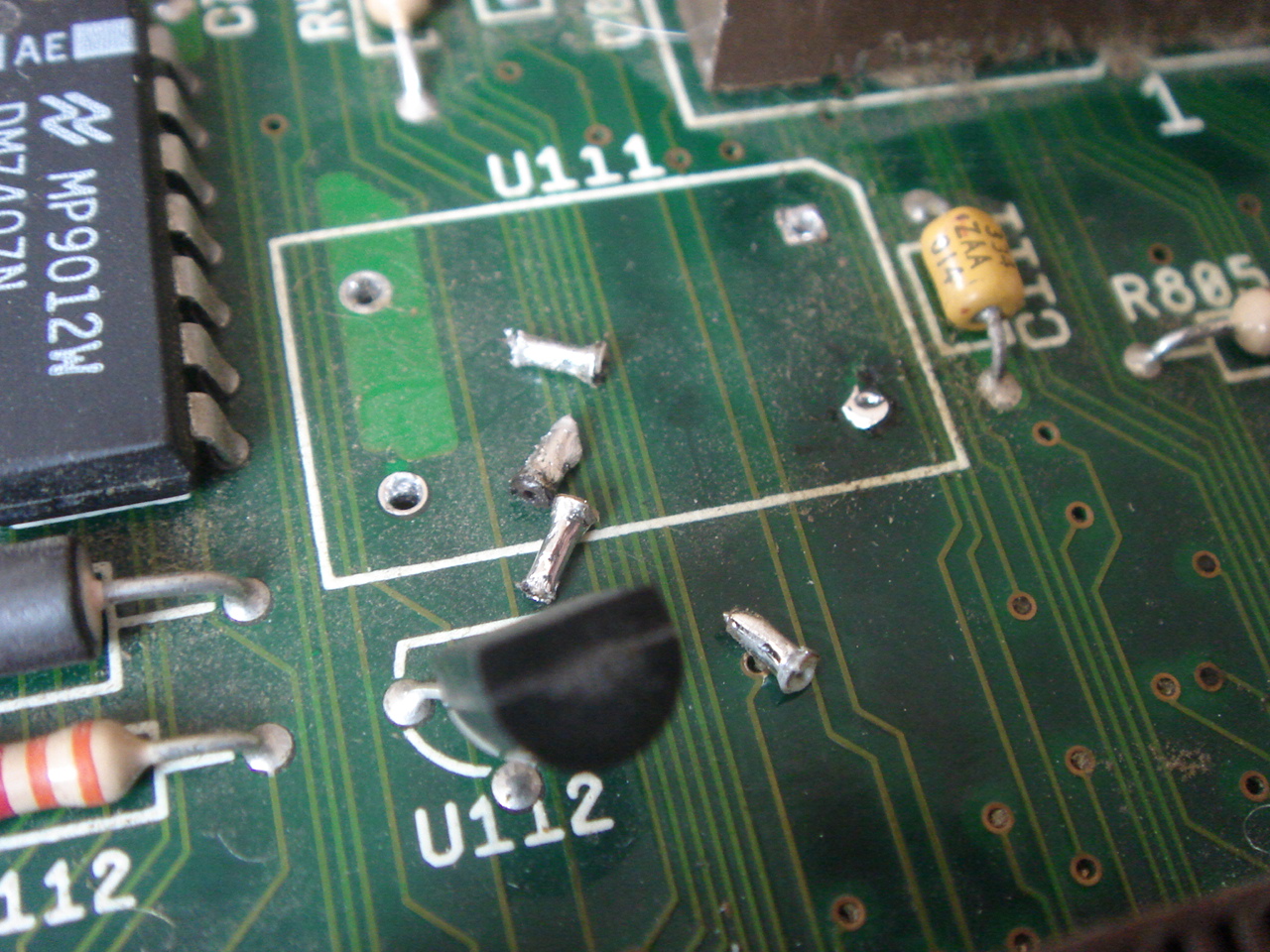

L'oscillateur est sur supports, et ici, ils sont même cassés aux extrémités :

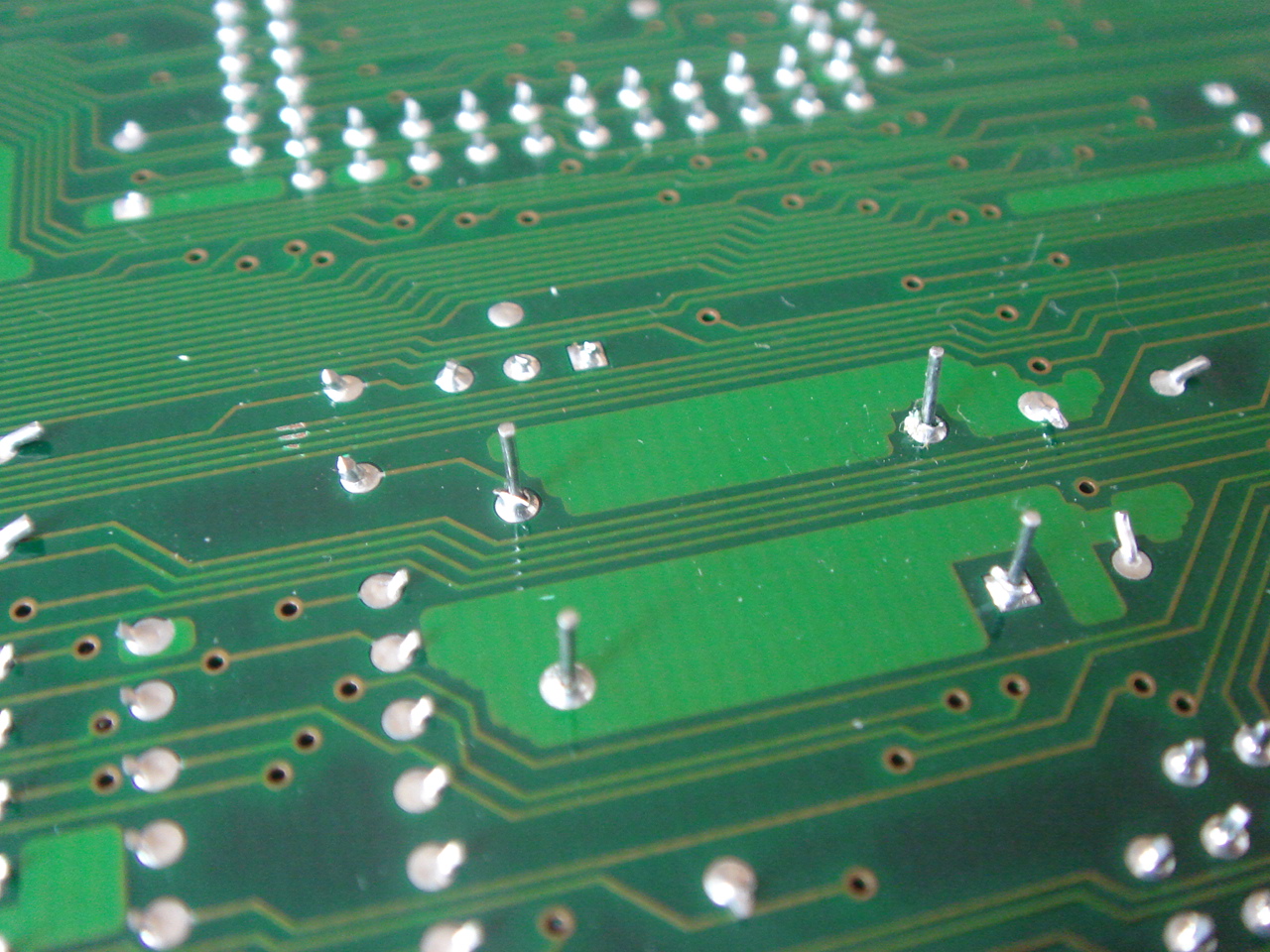

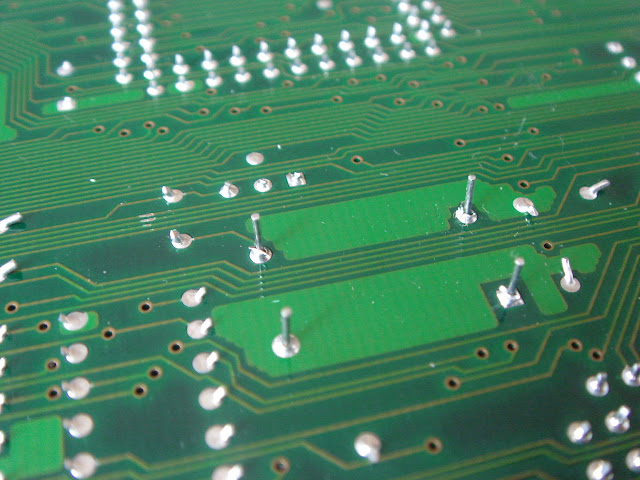

Le fix est très simple là encore, il suffit de les dessouder :

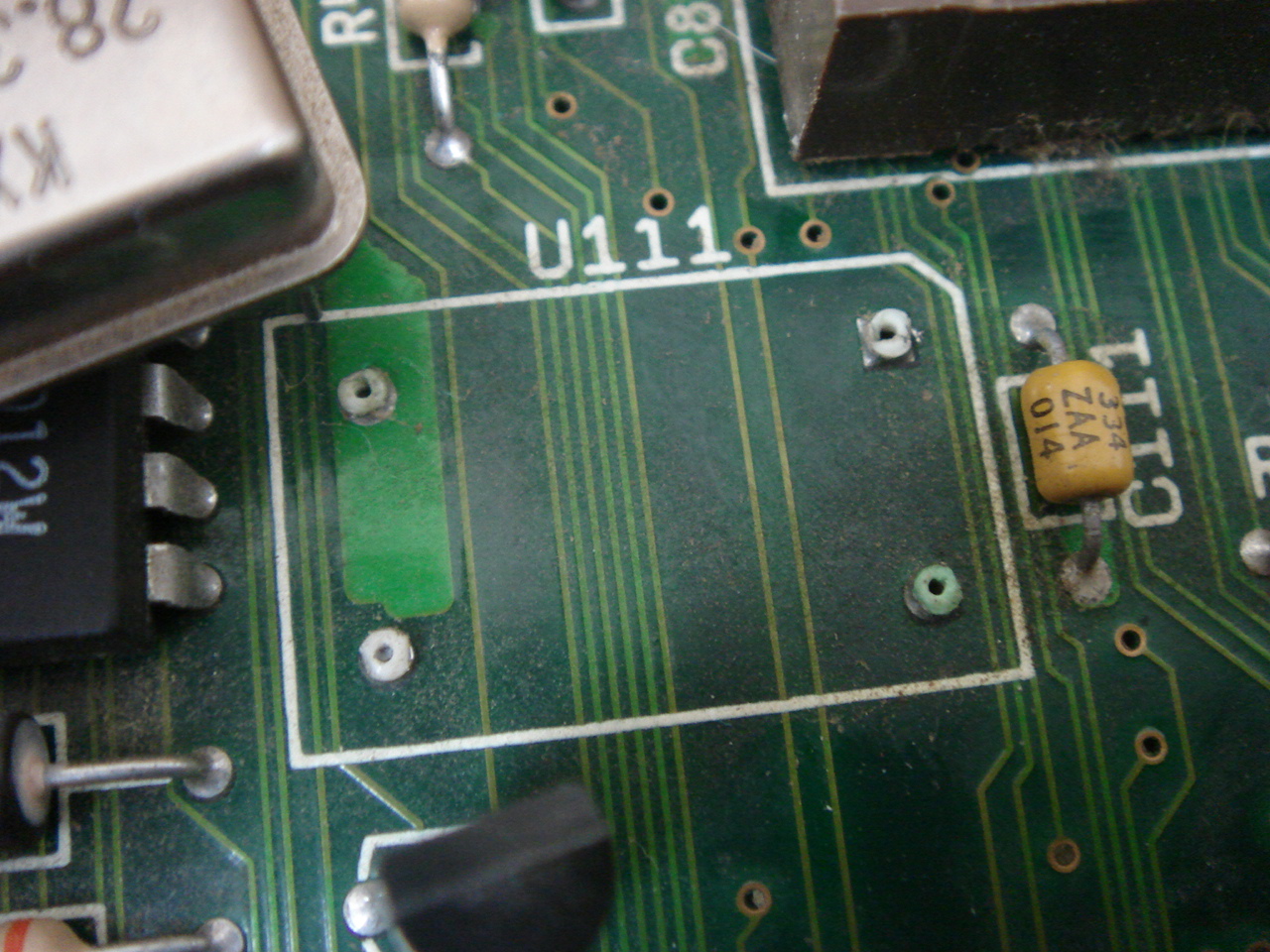

Et de souder alors le quartz directos sur la carte en coupant ensuite les pinoches trop longues :

Une bonne chose de faite !


lundi 4 avril 2016

Pile A3000D

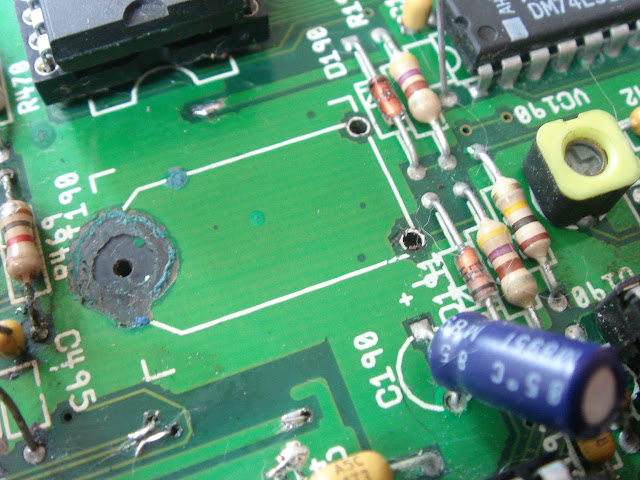

Une petite installation d'une pile bouton sur mon 3000D :

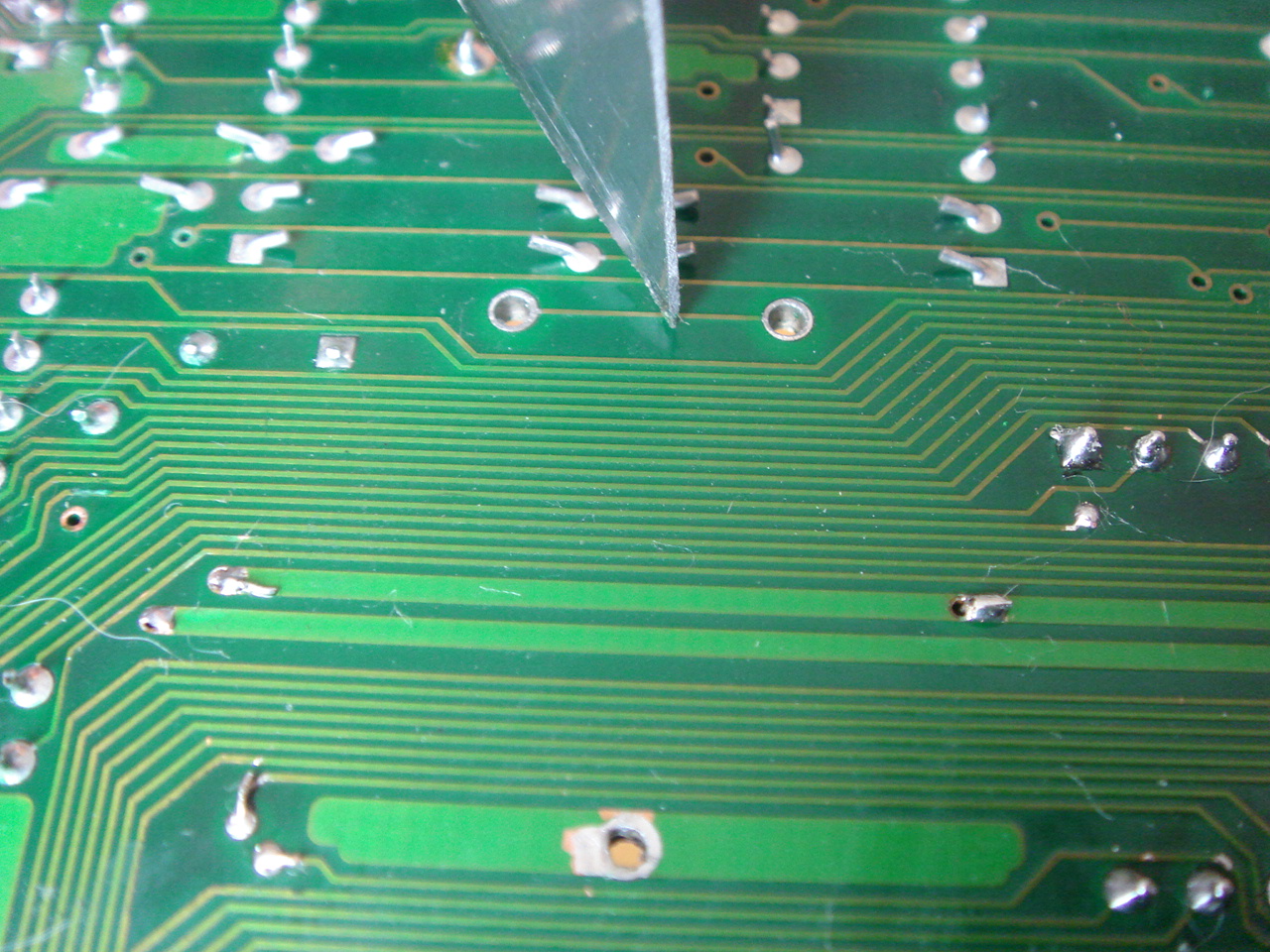

Il est nécessaire déjà de couper la piste ici :

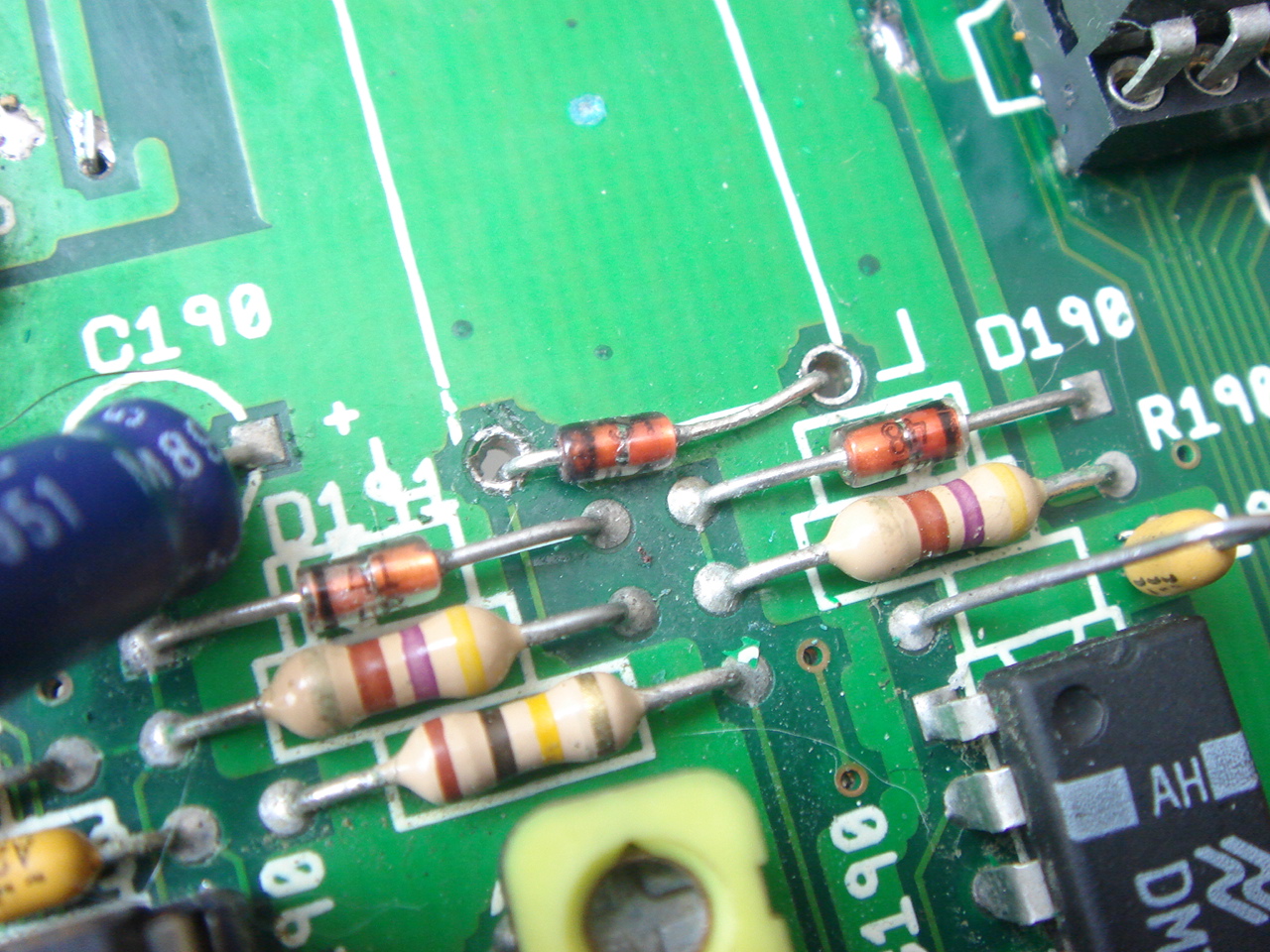

Ensuite, plaçons la diode 1N4148 comme ceci :

Reste plus qu'a souder le tout :

Et voilà !


samedi 2 avril 2016

Logica

Beaucoup semble ignorer l'existance de ces précieuses roms de diagnotique. Elles s'insèrent à la place du Kickstart comme ceci :

Le programme principal est le même pour les Classic à une seule rom.

A l'allumage donc, plus aucun Kickstart, mais tout une batterie de tests divers et variés :


Nous arrivons ensuite au programme principal :

Choisissons le bon modèle :

Le menu principal apparait enfin :

De nombreux tests en tout genre qui donnent de bonnes indications sur ce qui fonctionne et sur ce qui ne fonctionne pas :

Le test des CIAs qui lorsqu'ils sont défecteux entrainent un blocage total du boot avec un Kickstart :

Il est même possible de tester la mémoire, j'ai un 1200 ici qui doit avoir une puce chipram défectueuse...

Deux eproms 27C400 presque indispensable à avoir chez soi ! La documentation se trouve ici !
