mardi 26 avril 2016

Adaptateur amélioré (II)

Voici quelques améliorations réalisées sous Eagle :
  • une petite découpe pour le régulateur,
  • le marquage avec une petite coche blanche des fameuses 63 pins,
  • la valeur des composants inscrites sur le PCB.

Le prototype est enfin arrivé :

Cette fois, les 63 pinoches ont été soudées plutôt à ras bord comme ceci, plus simple en fait :

Et toutes les pinoches sont presque au même niveau maintenant, c'est mieux :

Il est conseillé de rajouté un cône de soudure sur les cinq bords du PCB 060 de façon à éviter que les pastilles des 63 pinoches ne touchent les pinoches du PCB 040 :

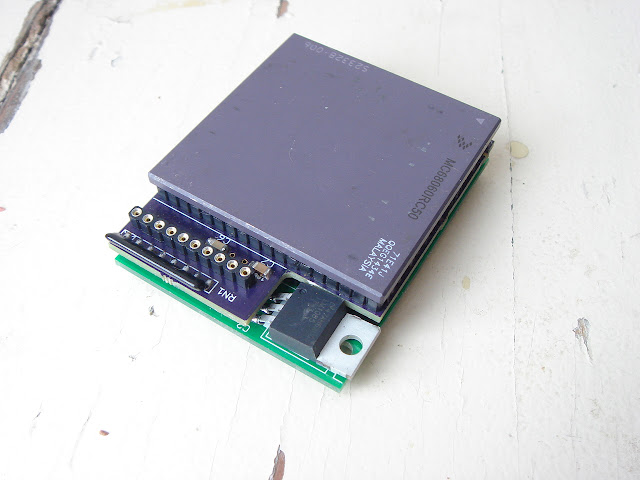

Qu'il est sexy maintenant !!

Marche nickel !
