Blizzard Rad Tower

Willy continue l'amélioration de sa tour avec l'installation d'un radiateur :

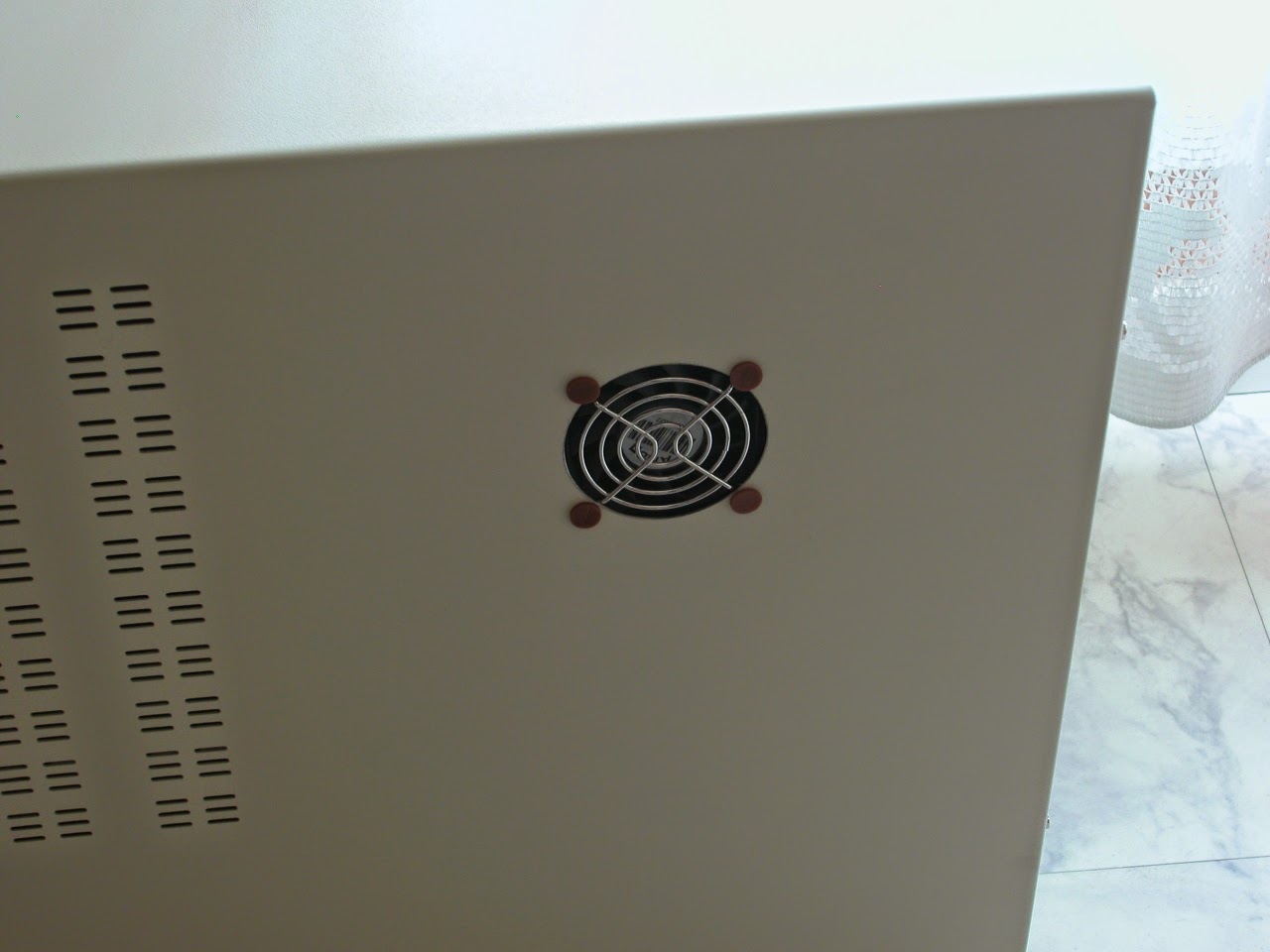

Va falloir faire un trou dans le coffrage de la tour. De la rigolade avec cette scie cloche :

Bien fixé au 68060 :

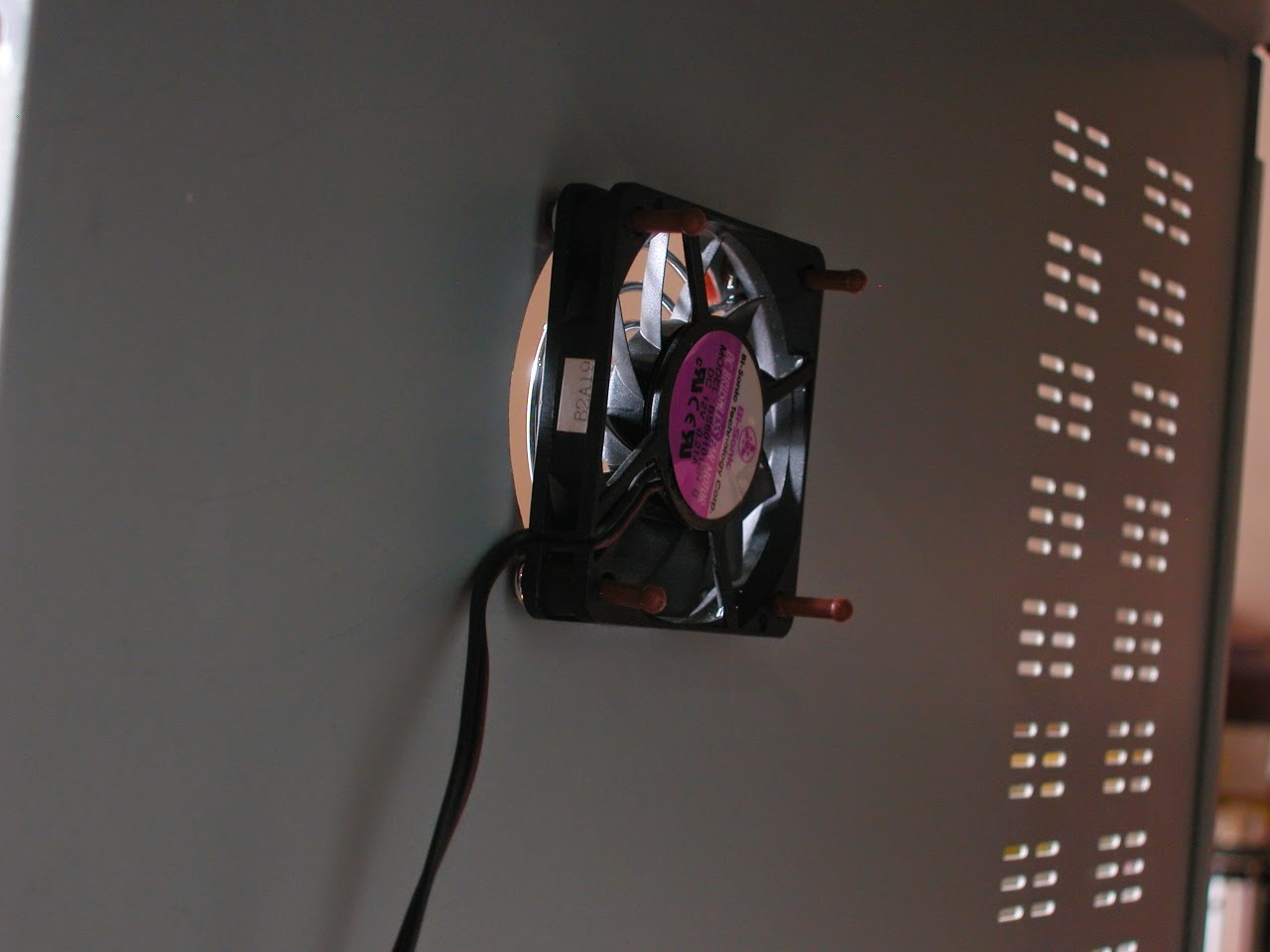

Fixons ensuite le ventilateur de la sorte :

Voilà, résultat nickel chrome :

Il est fort ce Willy !


mercredi 28 août 2013

Blizzard Simm Tower

Voici une nouvelle bidouille intéressante de notre ami Willy pour carte Blizzard 12x0 en tour : le support Simm a été ressoudé de l'autre côté de la carte !

Il nous raconte son histoire :

Toute l'astuce consiste à inverser les broches du support lui même, comme cela, les contacts se retrouvent au mêmes endroits de l'autre coté du PCB.

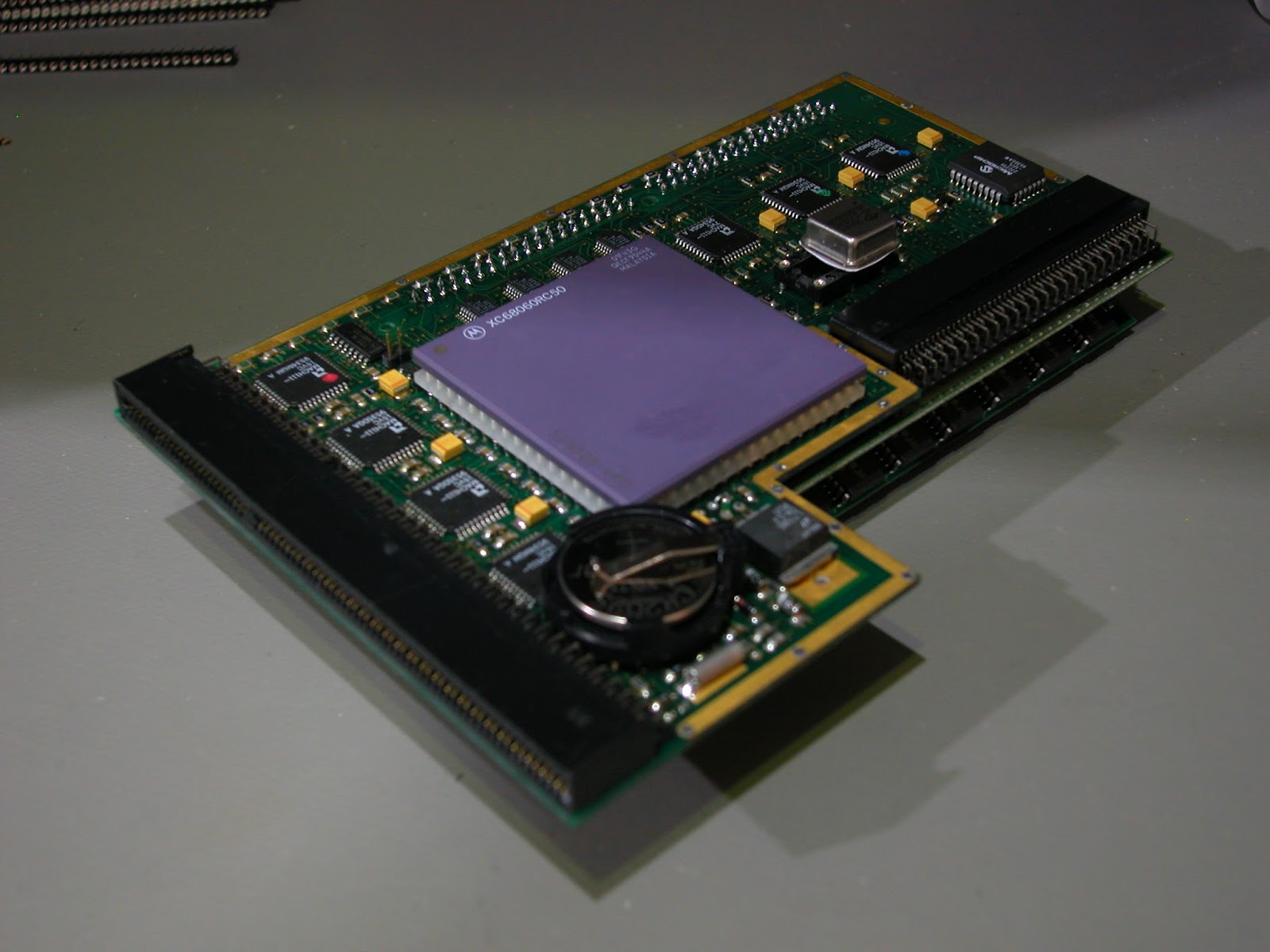

C'est l'un des supports que j'ai utilisé. Je n'en avais pas en stock, j'en ai donc pris un de cet adaptateur. J'ai préféré utiliser un support droit, car je ne sais pas si un support à 45° peut être utilisé avec le kit SCSI installé :

Il faut retirer tous les contacts du support. Sur ce modèle, il faut utiliser une pince pour pousser les broches et faire sortir les contacts de l'autre coté. Sur d'autres comme ceux utilisés sur les Amiga 4000, il faut tirer sur les broches :

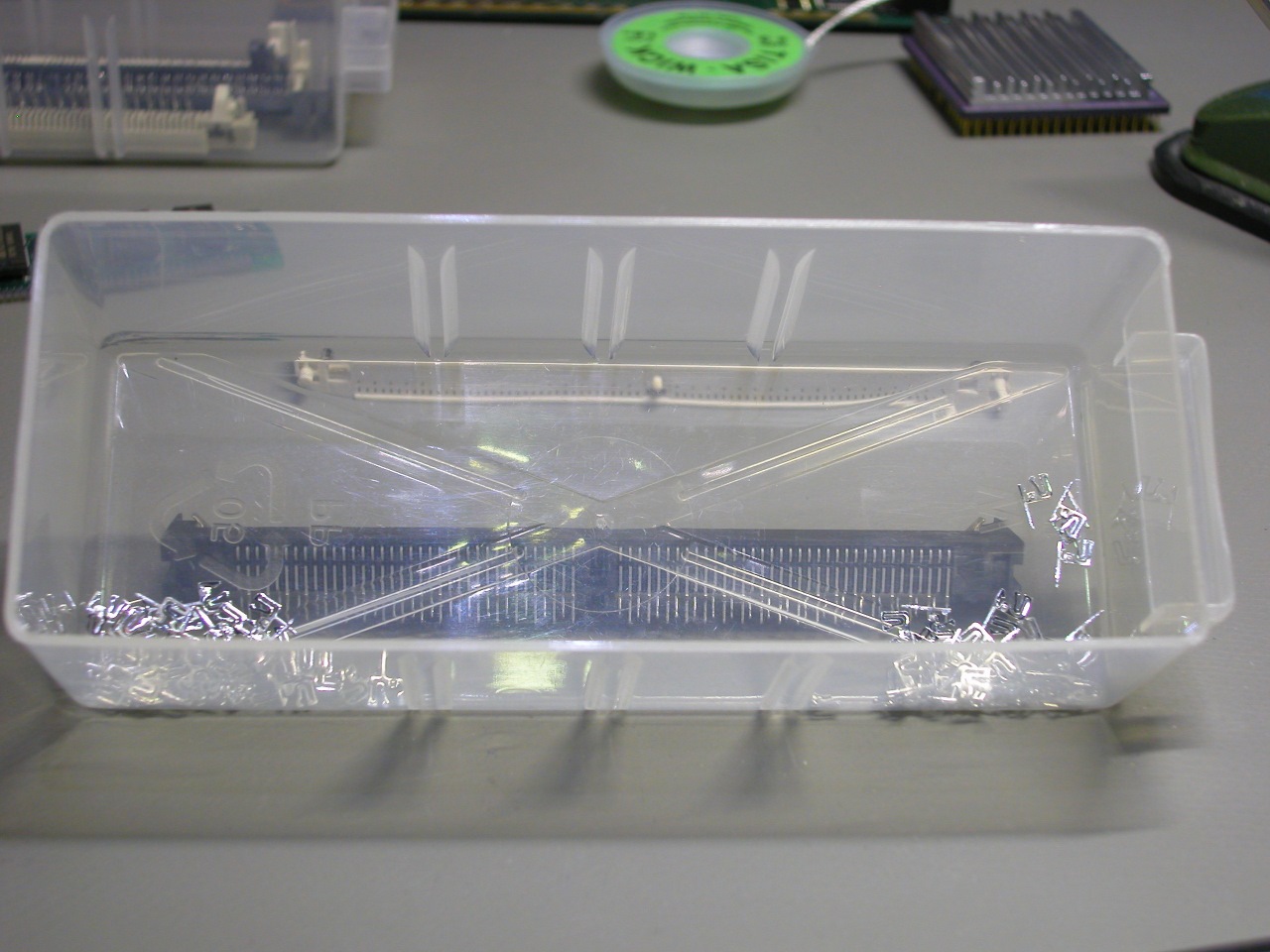

Tous les contacts retirés sont mis dans un petit tiroir en plastique pour ne pas les perdre et triés (il y en a deux sortes) :

Le support n'a maintenant plus aucun contact :

Il faut maintenant faire un trou au milieu de chaque trou d'origine. C'est par ces trous que sortiront les broches des contacts. Le plastique étant fin, une simple aiguille est suffisante :

Il faut maintenant remettre les contacts de manière à ce que les broches sortent par les trous nouvellement créés. Par rapport à leur position d'origine, il sont inversés : les contacts pairs deviennent impairs et inversement !

Il ne reste plus maintenant qu'a souder le support sur l'autre face de la carte :

Il n'y a aucun problème pour mettre le kit SCSI qui s'enfiche un peu moins profondément maintenant, mais cela n'est pas grave :

Maintenant, on peut mettre n'importe quel dissipateur sur le 060 : il n'y a plus de problème de place :

Il n'y a évidemment aucun problème pour mettre la Blizzard et son kit SCSI dans une tour.

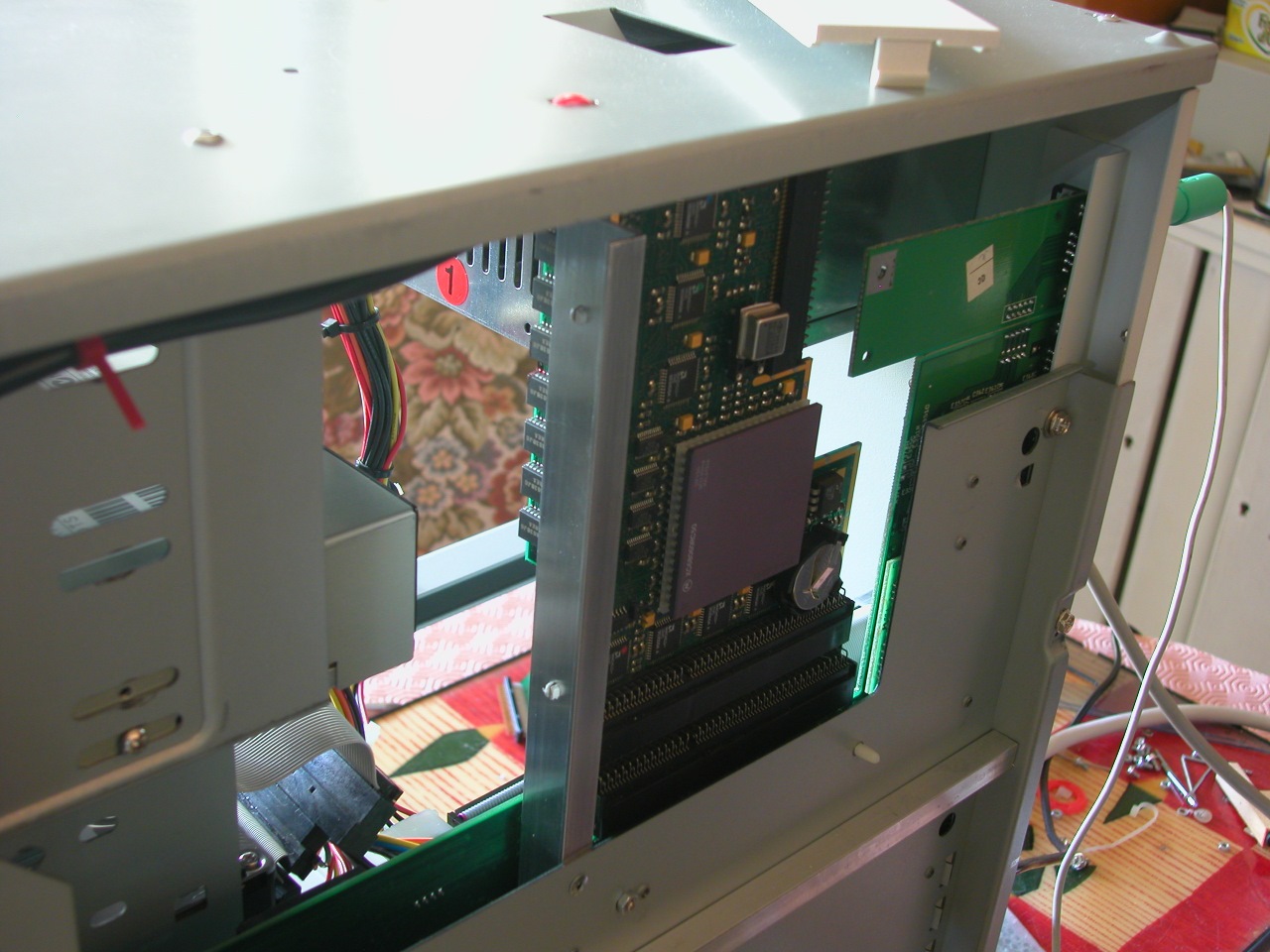

Comme il n'y avait pas de fixation pour la carte accélératrice, j'ai ajouté une équerre en aluminium que j'ai fixée à la plaque qui maintient le 1200. Je l'ai percée de deux trous pour y fixer le rail d'une carte d'extension de 2000.

Voilà, le 060 sur support est bien dégagé et permet l'installation d'un radiateur ou d'un ventirad fin !


Bravo Willy, t'assures comme un pro !


samedi 17 août 2013

3dfx fan (I)

Bon, il est temps de solutionner de manière définitive le problème de chauffe excessive des GPUs 3dfx. J'avais déjà rajouté un ventirad dans un vieil article, mais le ventilateur était +12v et donc quelque peu bruyant.

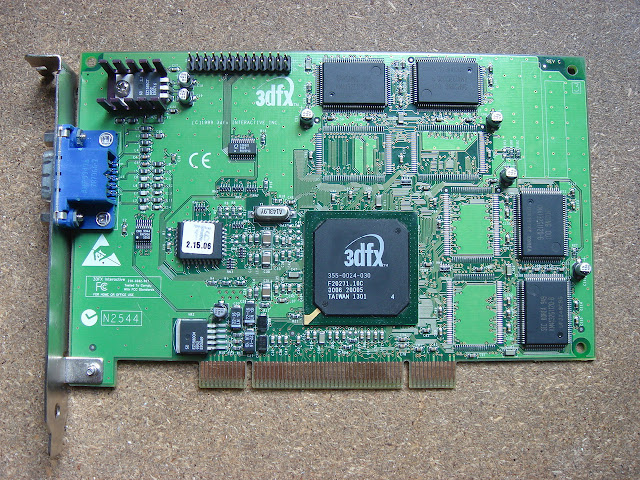

C'est ici une Voodoo 2000 :

Déjà en regardant de plus prêt l'autre côté de la carte, nous apercevons des tiges vertes qui remplissent les vias servant aussi d'aération. Alors là forcement, la chaleur va s'évacuer beaucoup moins bien... J'ai plusieurs de ces cartes ici, et toutes ont le même défaut !

Pour ôter ces tiges vertes, il faut dessouder le GPU :

Si vous voyez une autre solution, laissez vos idées en commentaires, parce que dessouder le GPU qu'il faudra ensuite rebiller pour seulement mieux aérer la carte, c'est beaucoup de boulot...

Ça y est, c'est mieux comme ça maintenant !!

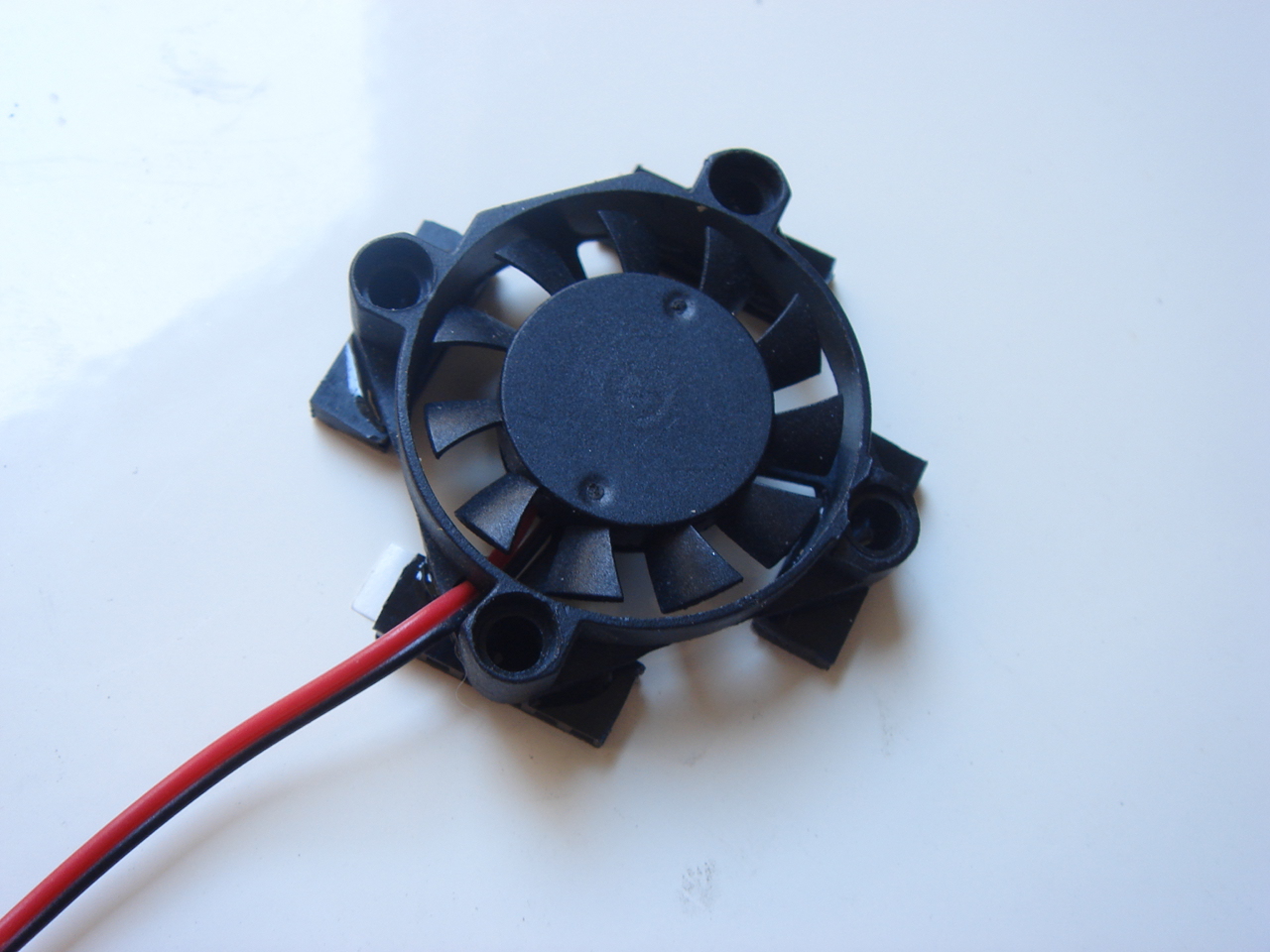

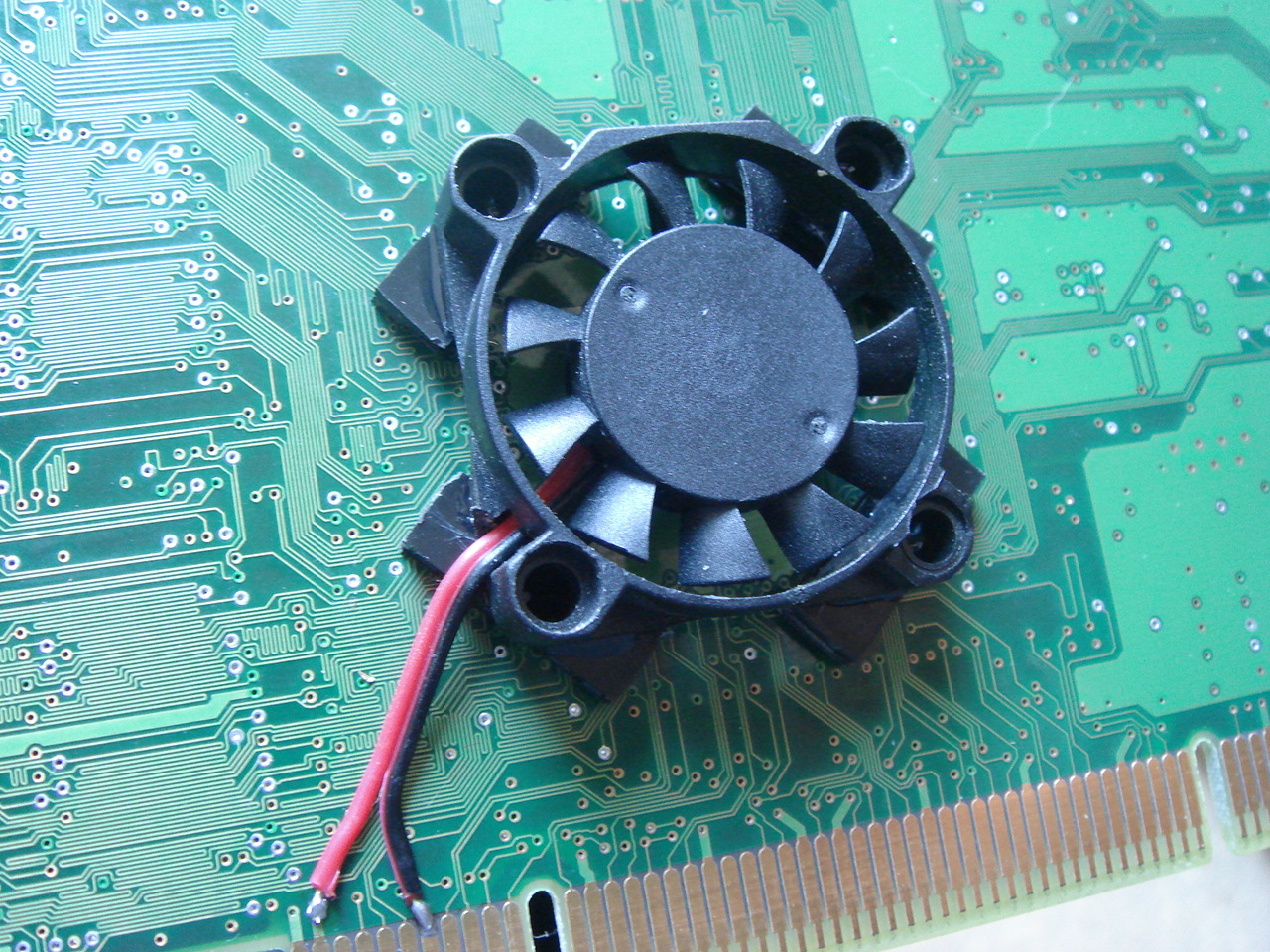

J'ai ensuite rajouté des pieds sur un petit ventilo : ce modèle est très bien puisque très silencieux et +5v :

Le voltage requis est ici :

J'attends du matos pour rebiller, je continue l'article avec une autre 3dfx pour une autre idée !


Au lieu de dessouder le GPU, peut-être que la méthode qui suit est finalement meilleure et surtout plus rapide. Il faut déjà préparer la surface en chauffant au hotair (350° environ) de la soudure de bonne qualité :

Faire pareil avec un rad de ram DDR en ôtant au préalable le thermpad collant deux faces :

Soudons ensuite le tout. Comme cela, la conductivité thermique sera plus efficace entre les deux parties :

Très bien :

Va falloir s'occuper de l'autre côté maintenant !
