jeudi 11 janvier 2018

CyberStorm MK2@110

Voyons jusqu'où les 060 rev6 peuvent monter sur cette carte. En commençant à 106 Mhz, quatre 68060 différents ont été utilisés et testés avec Quake qui utilise bien la Fpu :
  1. celui-ci a tenu environ 15 minutes, ensuite crash et reboot même,
  2. l'autre tenait dans les 5 minutes et ensuite l'Amiga plantait,
  3. et celui-là freezait lors du chargement de la 68060.library,
  4. enfin le dernier, très stable pendant plus d'une heure...

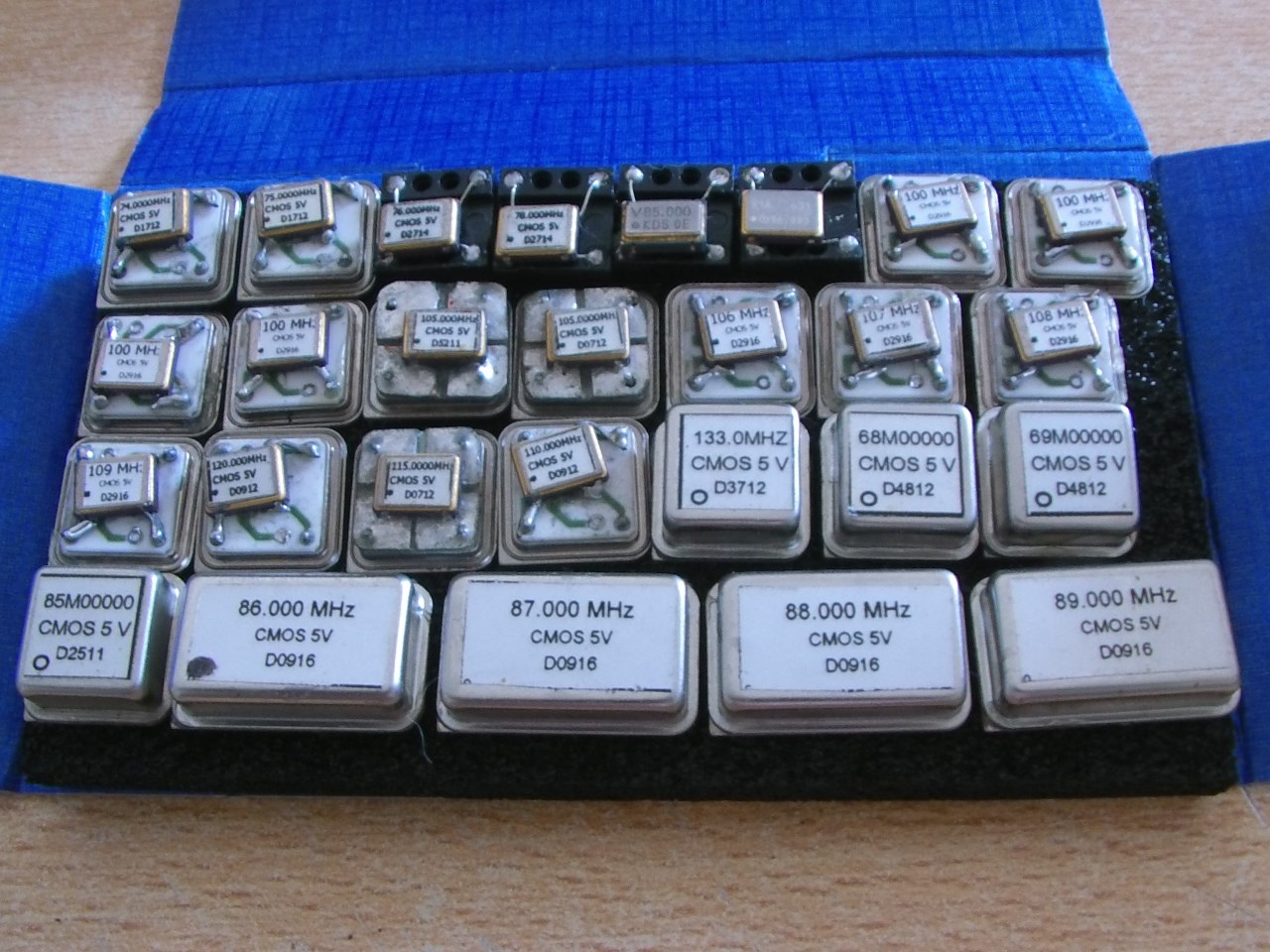

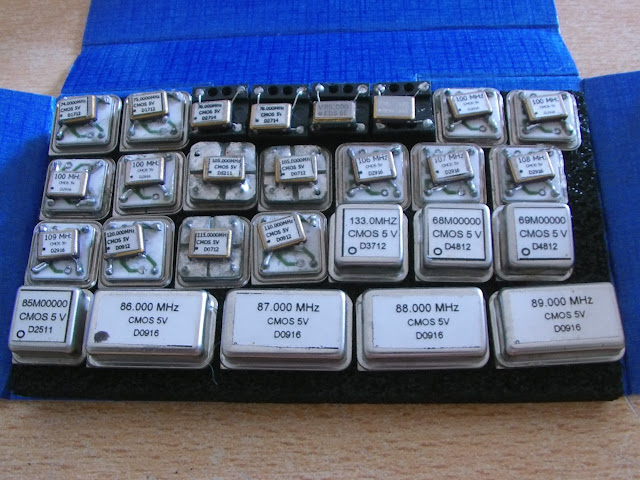

Ensuite, la fréquence a été augmenté de 1 Mhz à chaque fois : résultat final à 110 Mhz tout à fait stable... Je déconseille bien évidement ce genre d'overclocking, c'est juste pour pousser le CPU dans ses limites et frimer un peu...

Avec aussi un nouveau régulateur de +3.6v (LT1086CM-3.6) installé afin de soutenir l'overclocking :

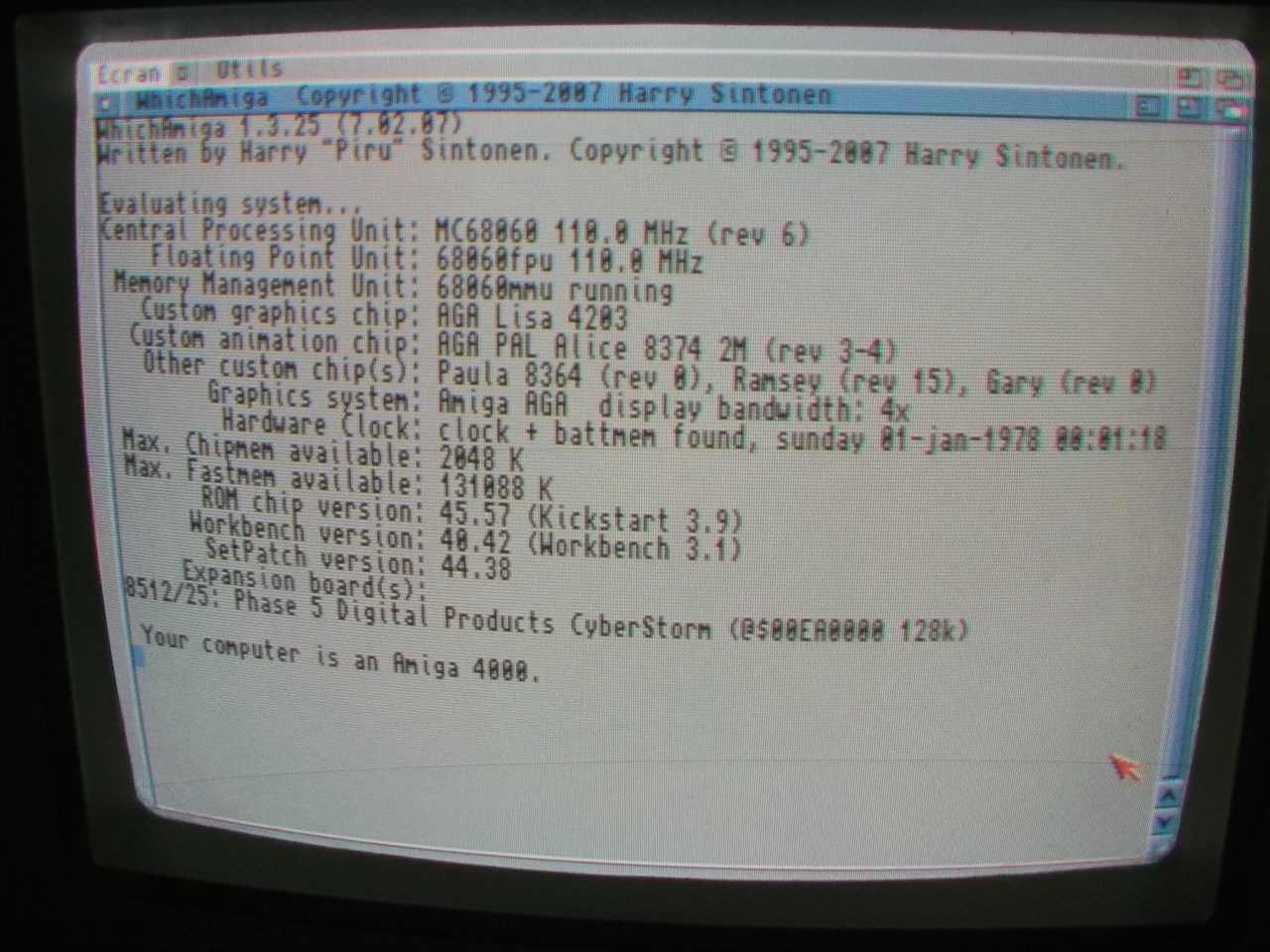

Et voilà le travail !

Les deux combinaisons possibles sont toutefois imparfaites avec un maximum de 72 Mhz à la fastram :
  1. le 68060 à 110 Mhz avec de la fastram à 55 :  72 - 55 = 17 Mhz de vitesse fastram perdue
  2. le 68060 à 72 Mhz avec de la fastram à 72 : 110 - 72 = 38 Mhz de vitesse CPU perdue

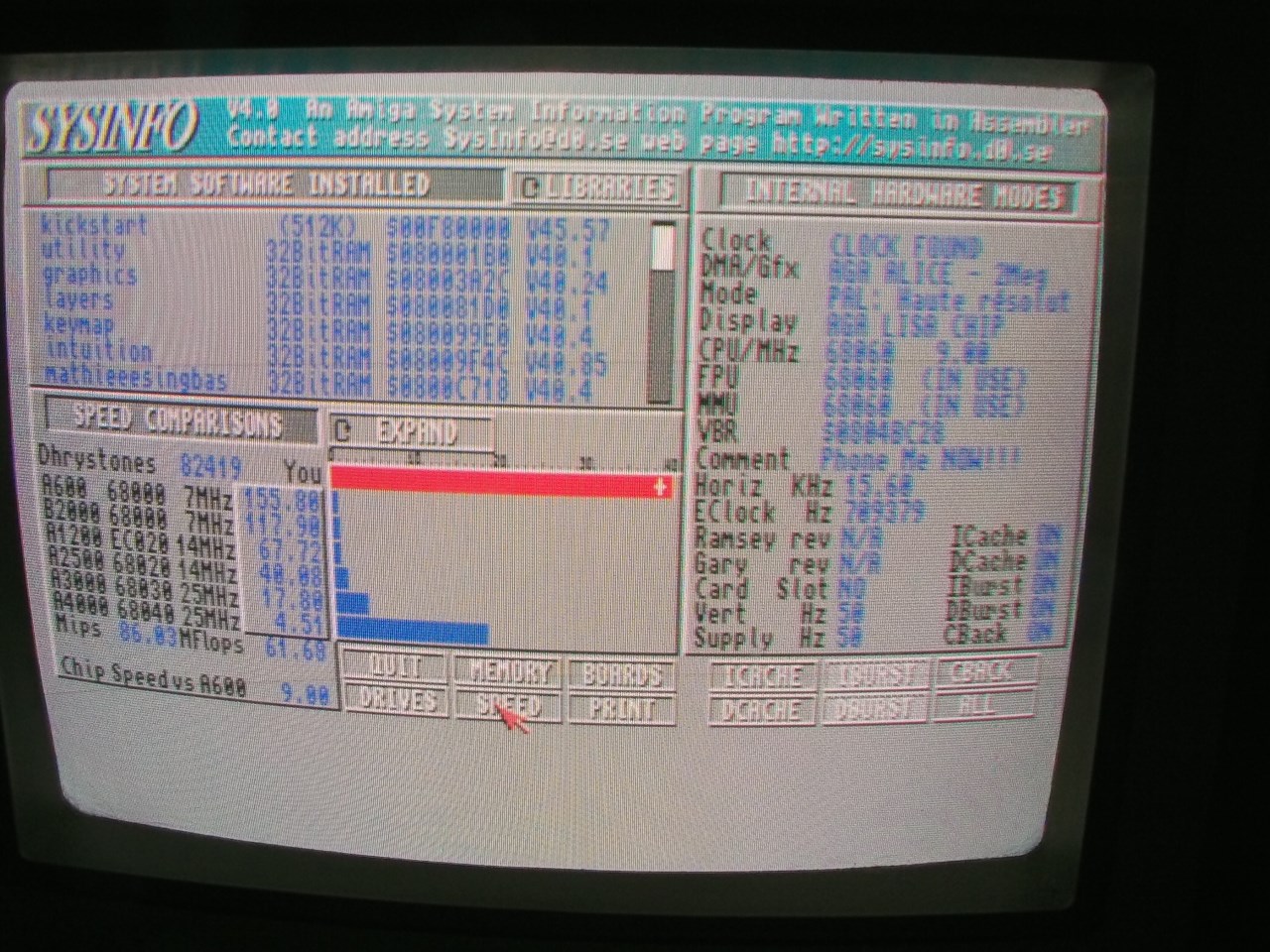

Un 68060 toutefois au top de sa forme à 110 Mhz !


mercredi 10 janvier 2018

CyberStorm MK2@100

Souvenez-vous de mon overclocking à 105 Mhz sur cette même carte : beaucoup plus simple fonctionne très bien, aucun besoin de l'adaptateur 040/060 en fait. Tout simplement plugger un 060 rev6 sur le support de la CyberStorm !

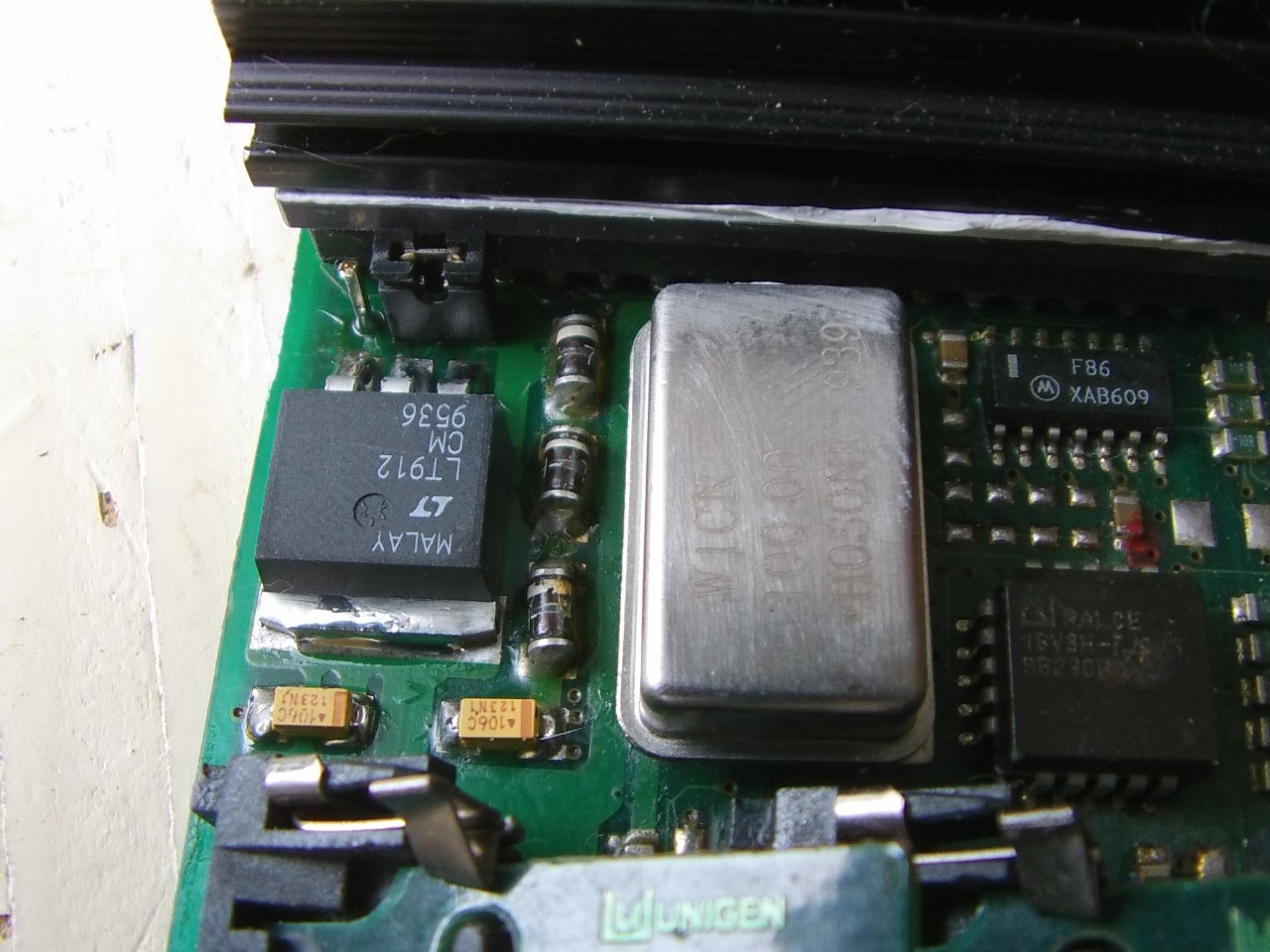

Ensuite, il suffit de positionner un JMP en face de mon régulateur +3.5v (LT912CM) sur le mode 060 :

Et les deux résistances en mode 040 :

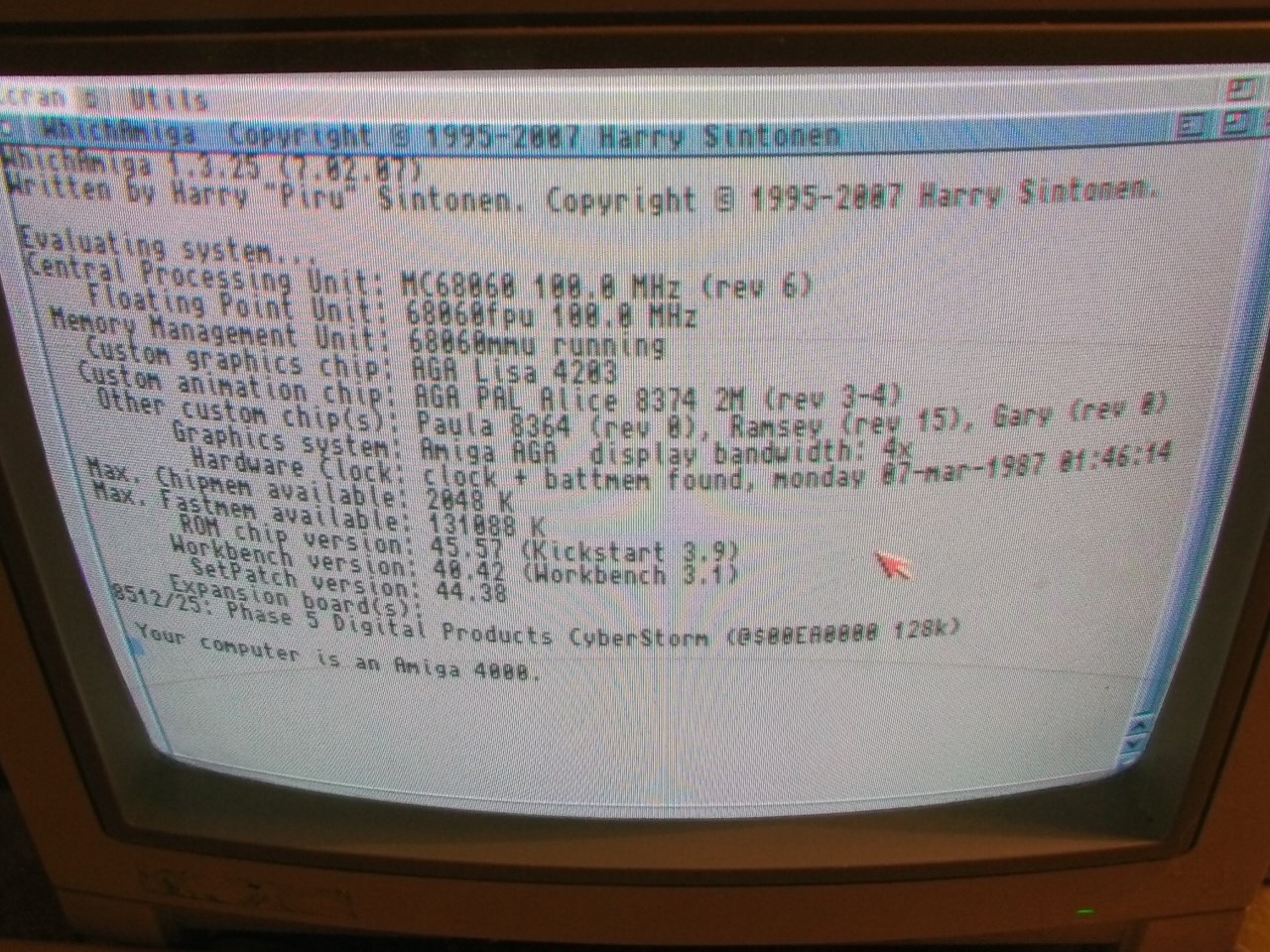

Marche impeccable :

Quake a été testé pendant 1h30 sans aucun plantage avec un petit ventirad sur le 060, celui-ci à peine tiède au bout de tout ce temps...

Le kit Scsi devrait continuer à fonctionner puisque la fréquence externe reste à 100/2 = 50 Mhz. Petit bémol avec les accès fastram qui alors hélas sont assez lents...

Petit rappel : ma carte ne supporte qu'un maximum de 72 Mhz avec les deux résistances en mode 060. Certaines réussissent toutefois à fonctionner à 80 Mhz. Alors deux choix sont possibles :
  1. 68060 à 100Mhz avec de la fastram à 50 avec le Scsi qui marche,
  2. ou alors 68060 à 72 Mhz avec de la fastram à 72 avec le Scsi ne marchant plus.

Il faudrait de nombreux tests approfondis pour connaître la meilleure configuration...


samedi 6 janvier 2018

Kick 3.1 (A500 rev 6A)

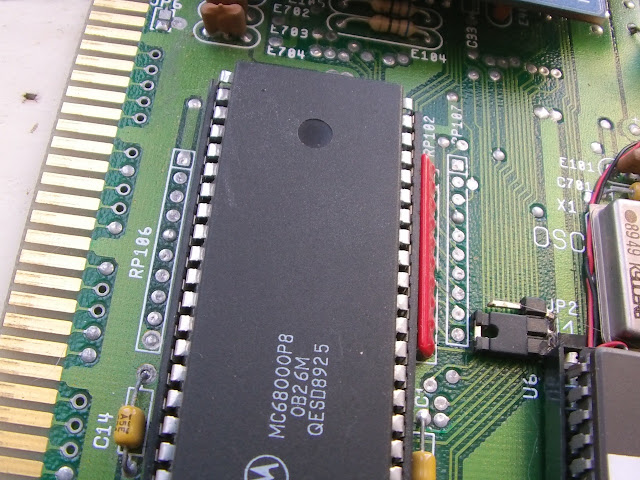

Si votre Amiga 500 rev 6A rencontre des instabilités lors d'une upgrade en Kickstart 3.1, et bien souder ce petit fix tout simple, c'est à dire l'installation d'un pack résistance de 4.7 kOhm (4.7K SIL10) aux emplacements RP106 et RP107 :

Le mieux étant de les mettre sur supports, attention elles ont un sens :

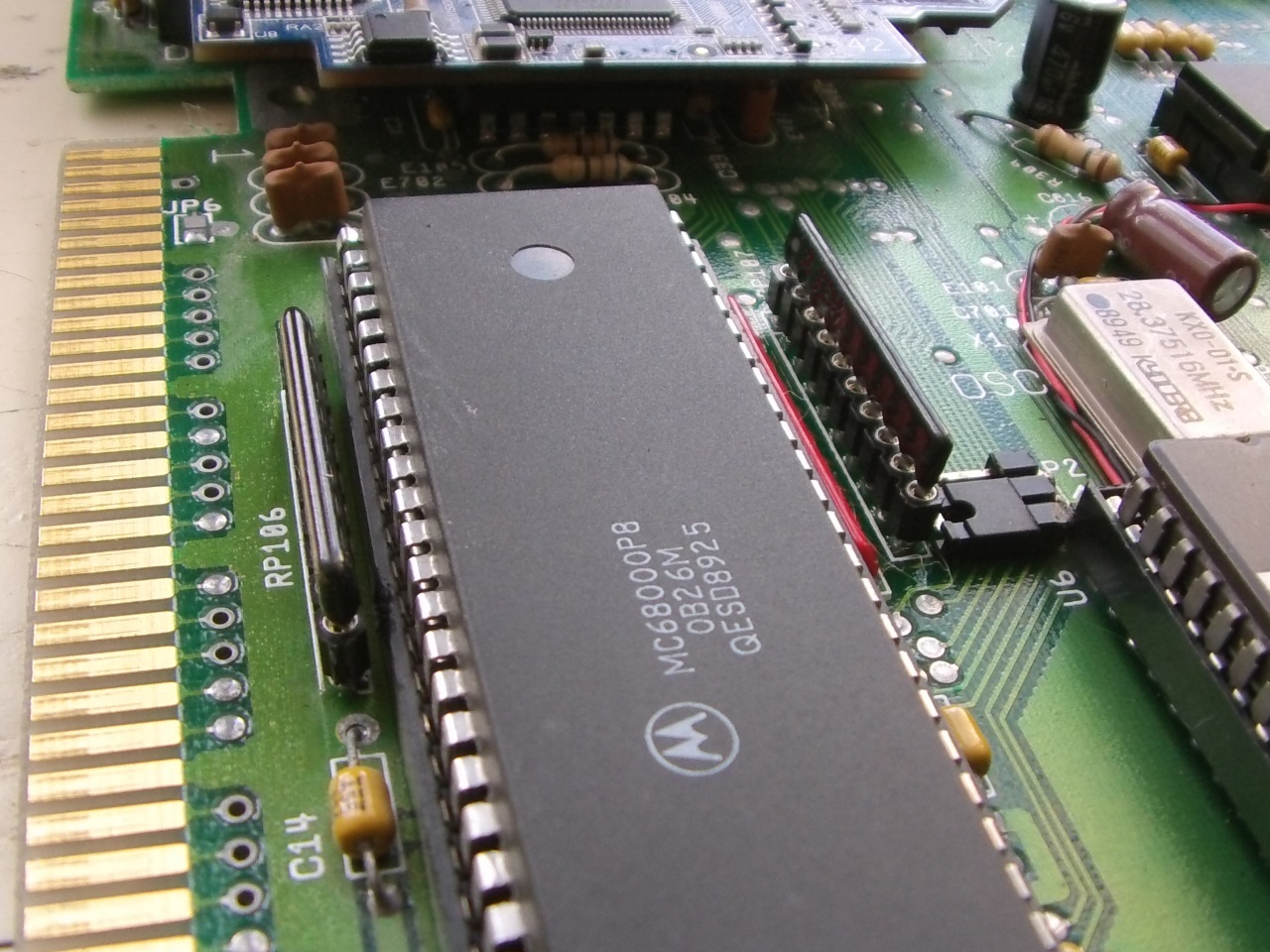

Ou alors incliné à 90° si vous avez une carte accélératrice :

Alors, les autres révisions en ont-elles besoin aussi ? Bonne question, je l'ignore au jour d'aujourd'hui...
