jeudi 16 août 2018

Peinture desktop

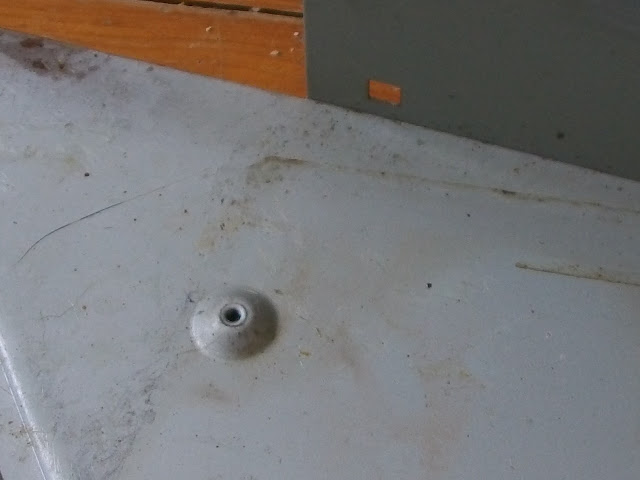

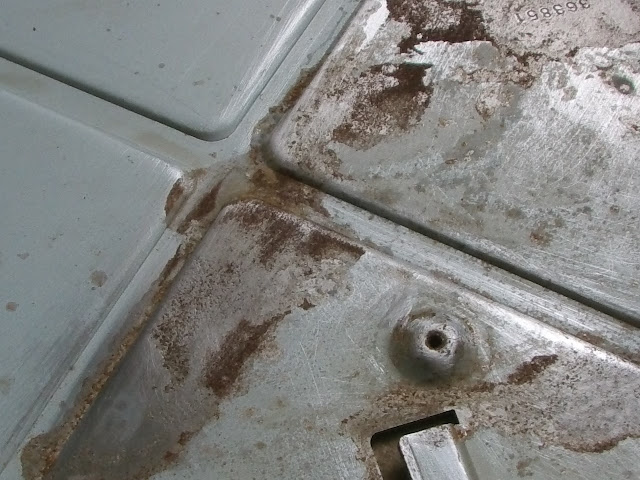

Bon, c'est le même article que le précédent avec cette fois-ci un boitier de 4000D :

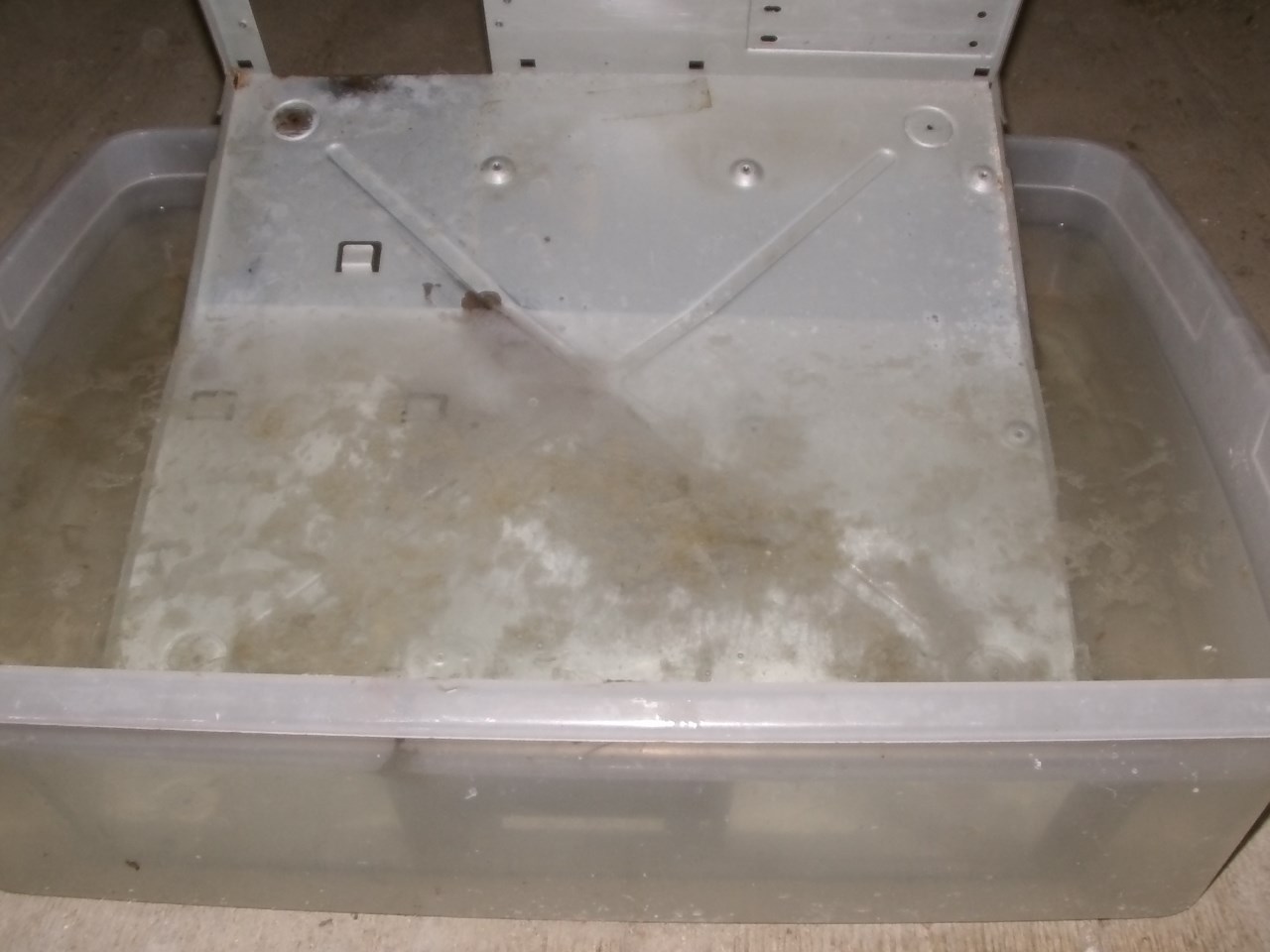

Acide sulfurique 96%, quelques minutes suffisent, ensuite la rouille part avec une simple éponge :

C'est mieux :

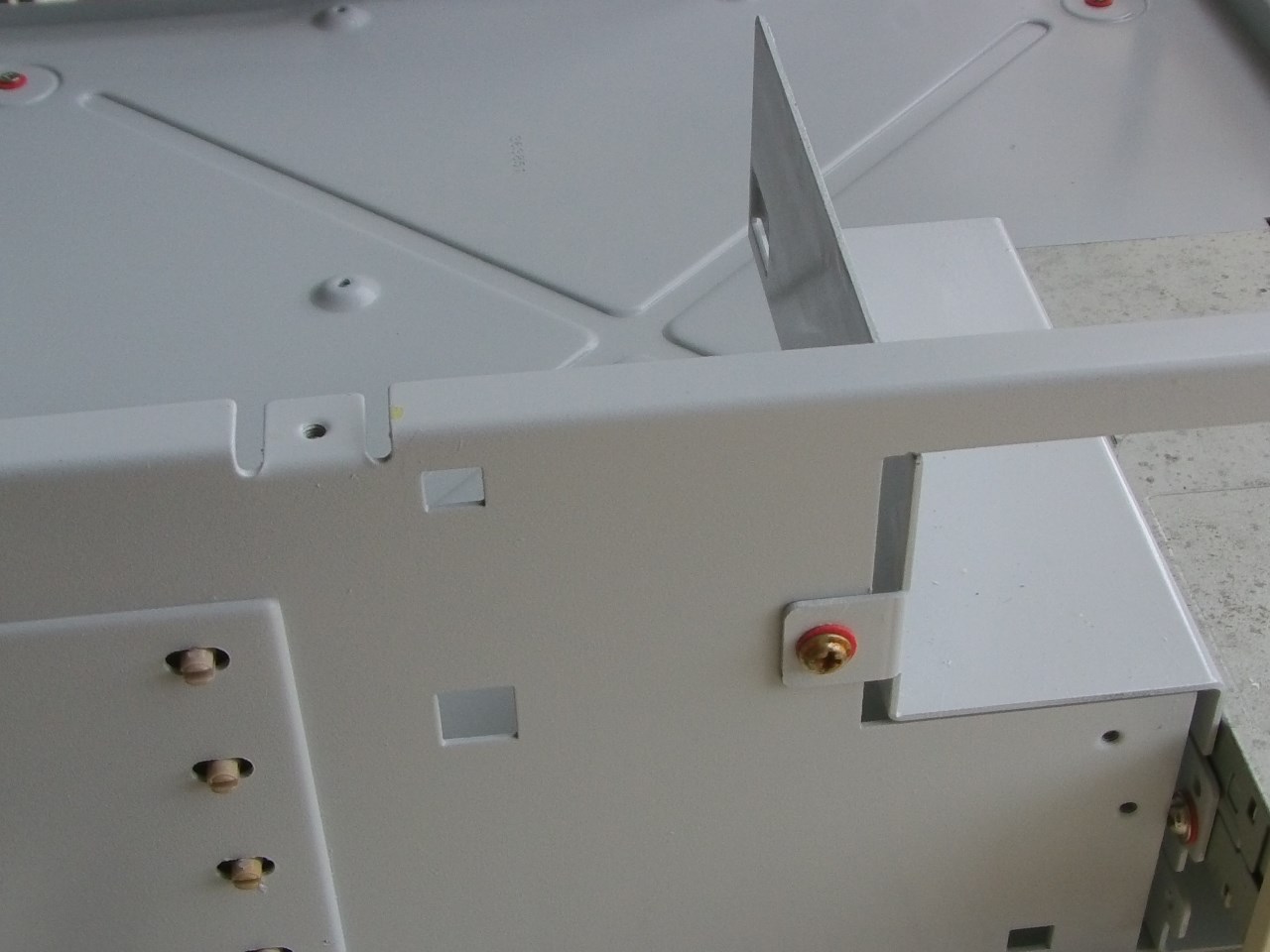

Même peinture aérosol SintoPeinture couleur "gris moyen" :

Là encore même si votre boîtier est en bon état, peignez-le, vous serez très content, je vous le promets !


samedi 11 août 2018

Peinture tour

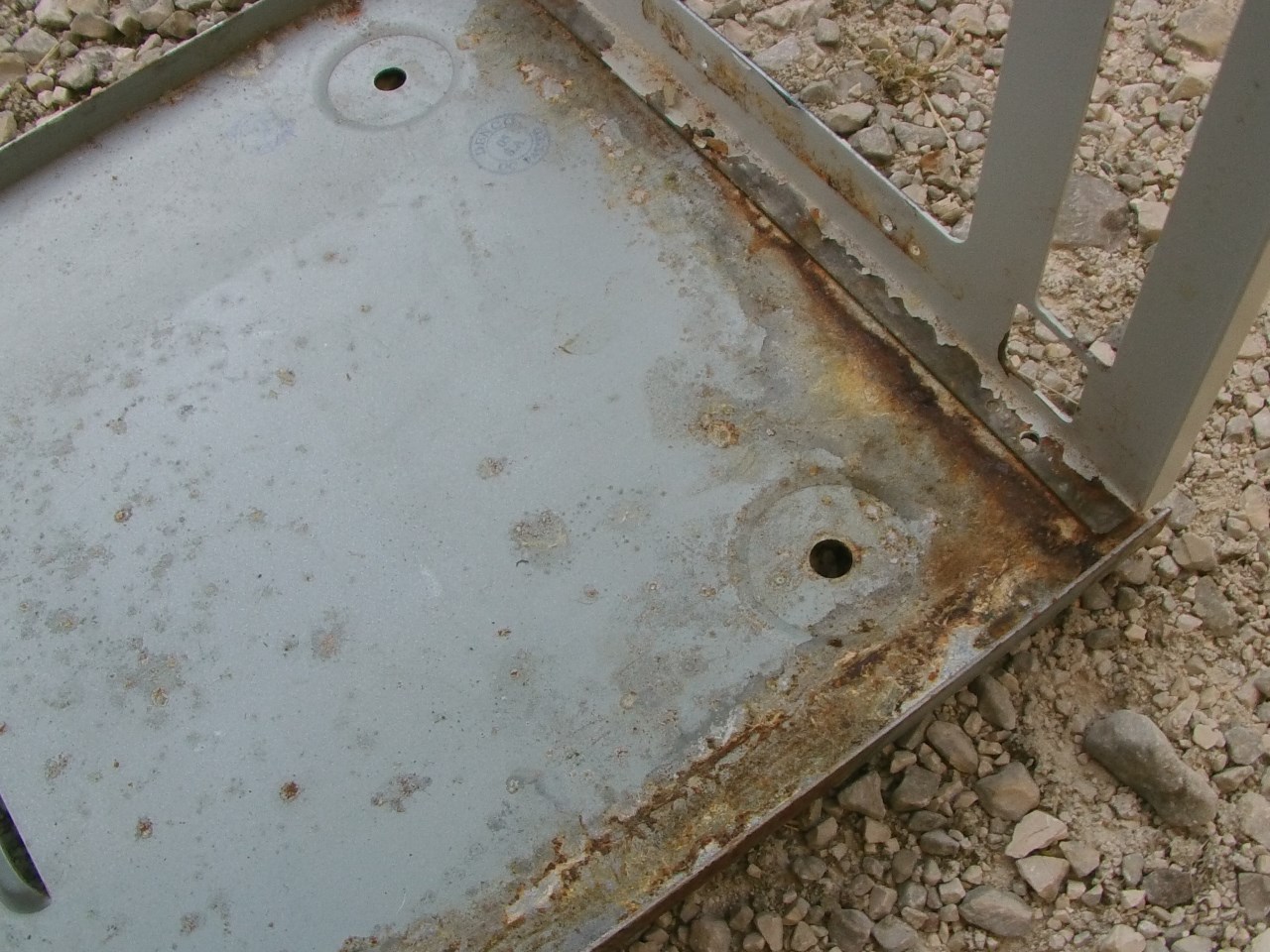

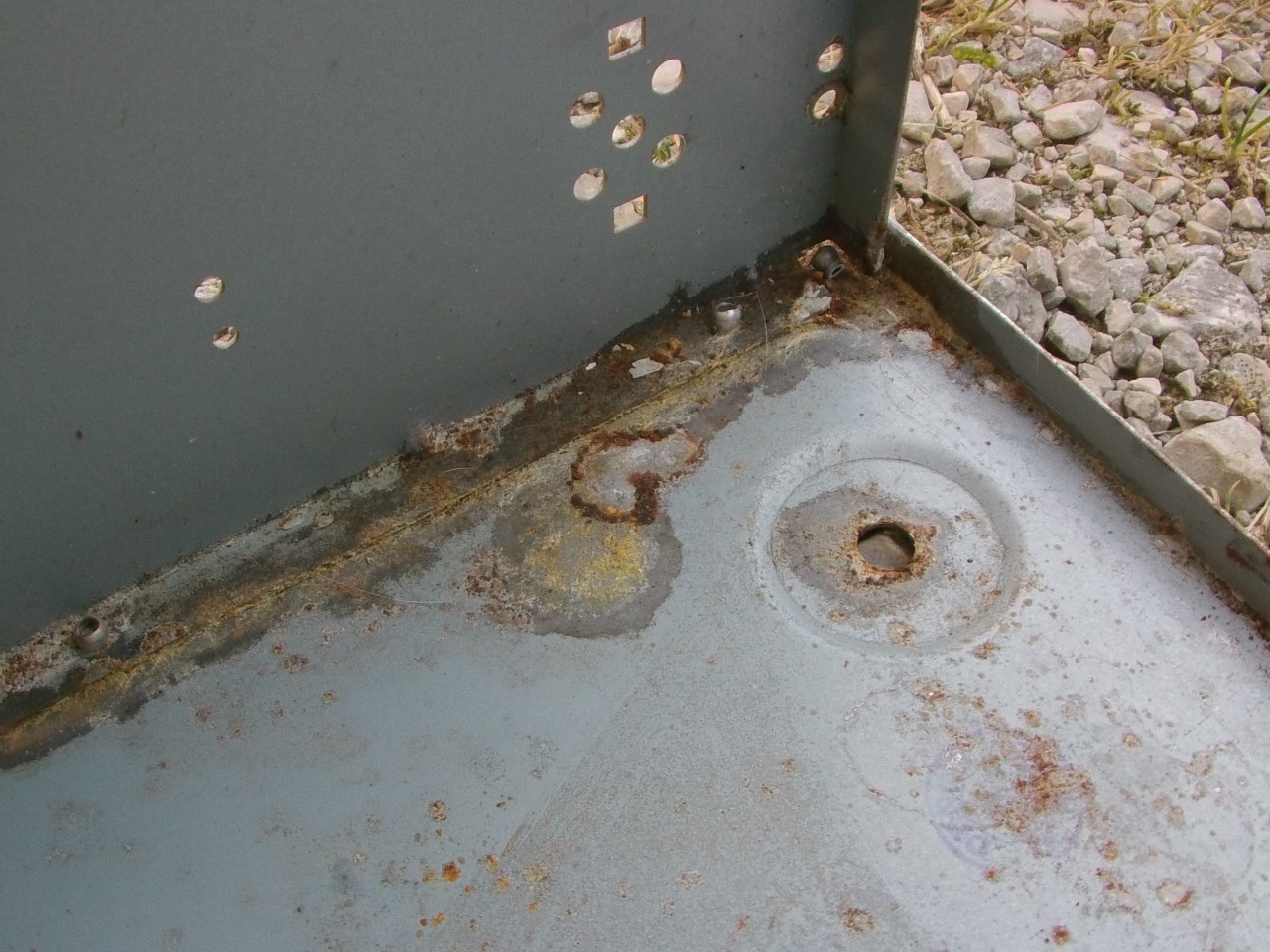

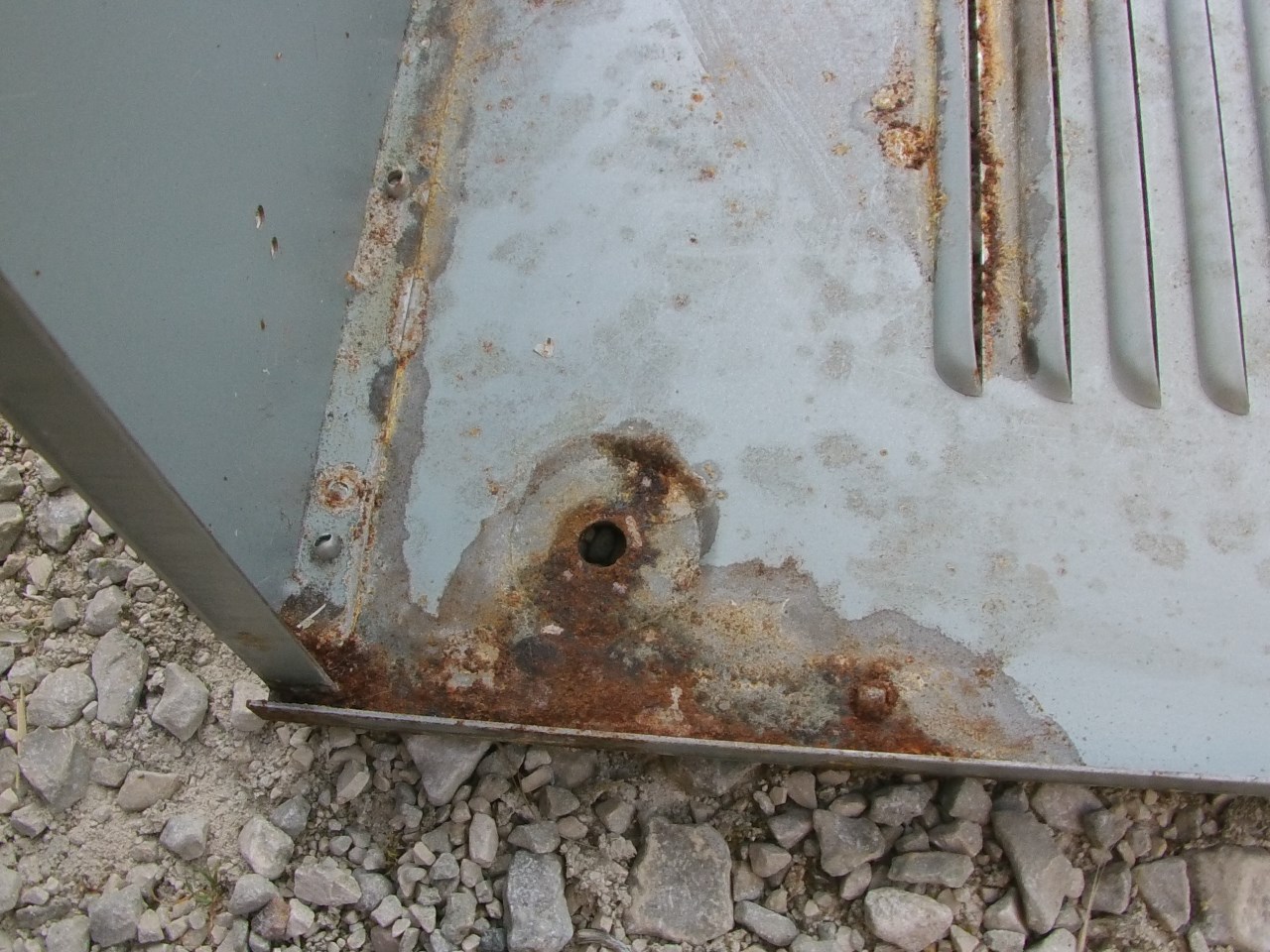

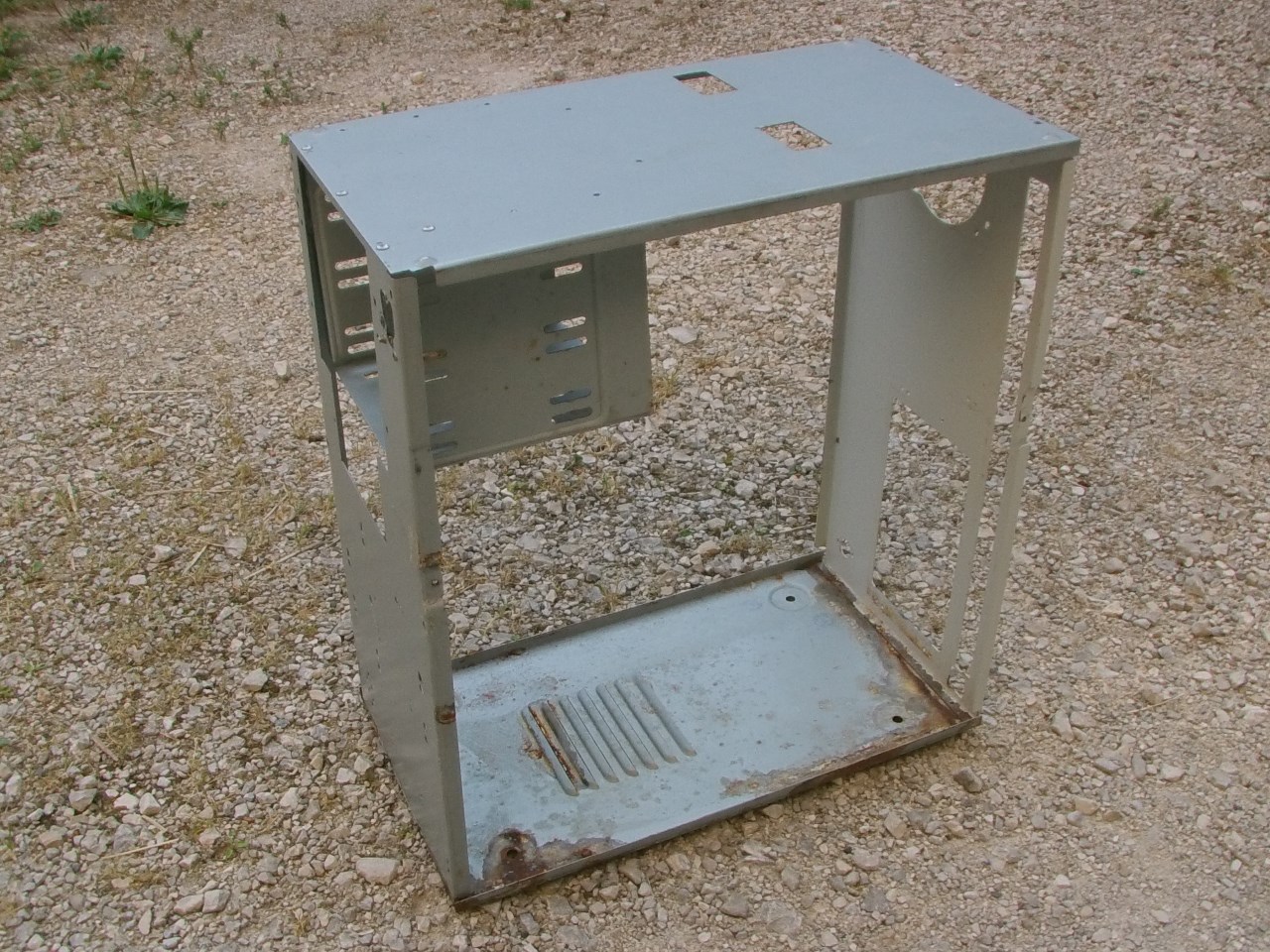

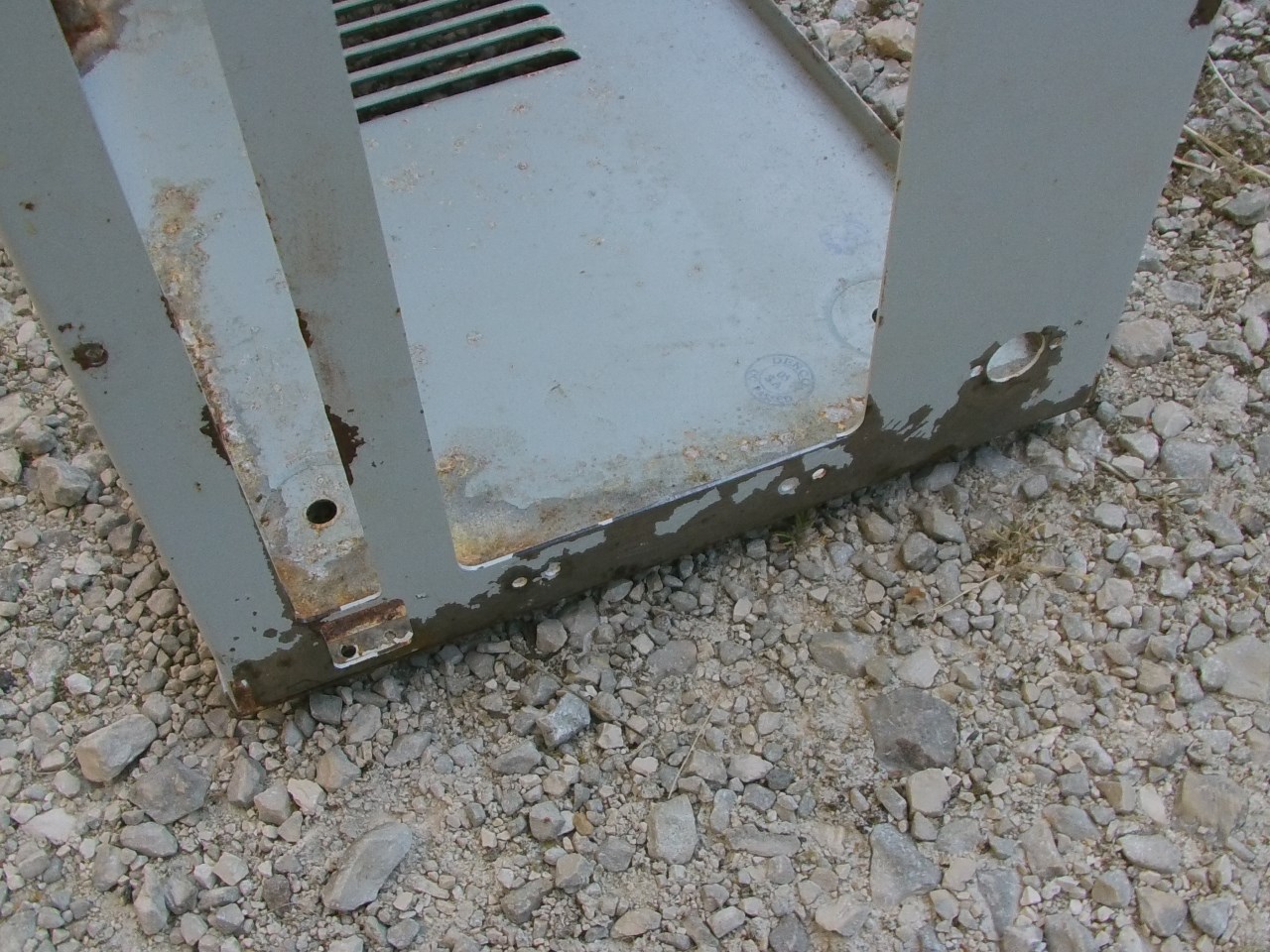

Aïe, regardez cette tour Elbox :

La tour est riveté : avec un simple tournevis incliné à 5 ou 10° et quelques coups de marteau, ils dégagent en laissant intact le métal :

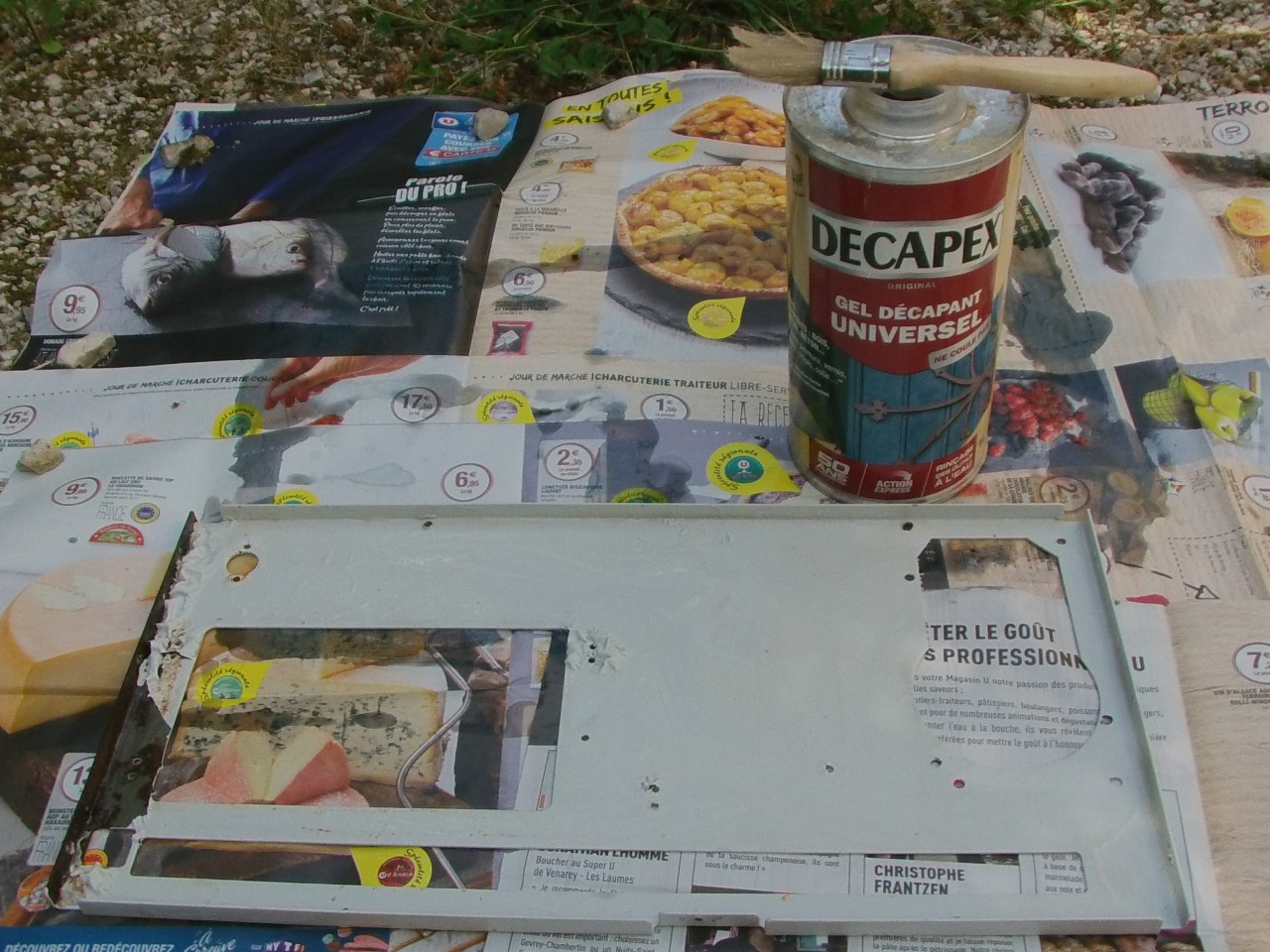

Ensuite, le panneau arrière était peint, un peu de décapant :

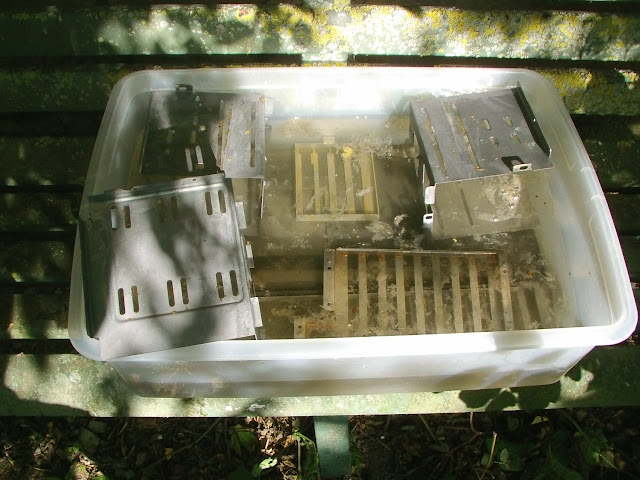

Pour ôter la rouille du reste, j'ai plongé le tout dans de l'eau avec un peu d'acide sulfurique 96% :

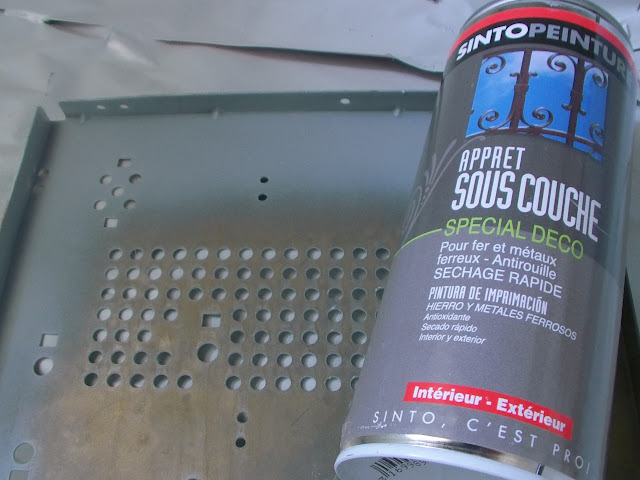

Un peu d'apprêt. L'avantage avec celui-ci, c'est qu'il est coloré :

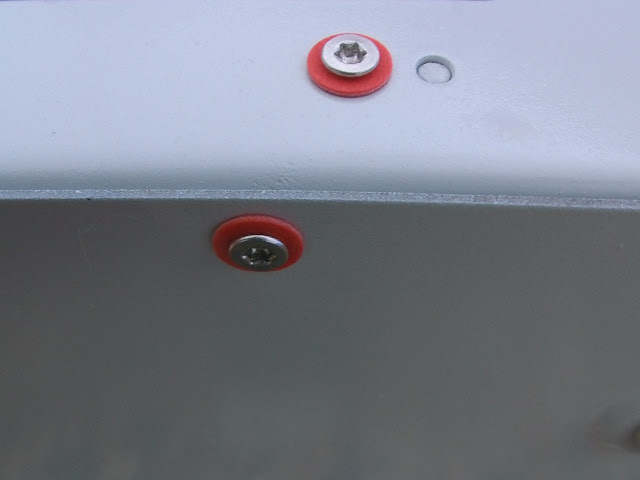

Afin d'éviter d'abîmer la peinture, plutôt utiliser le trio vis/écrou/rondelle M3 :

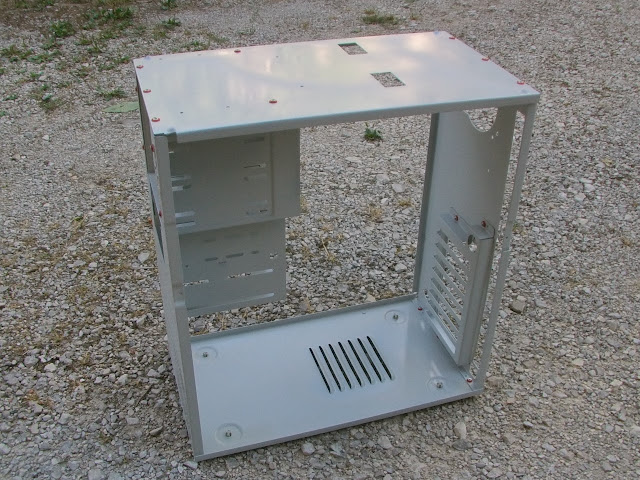

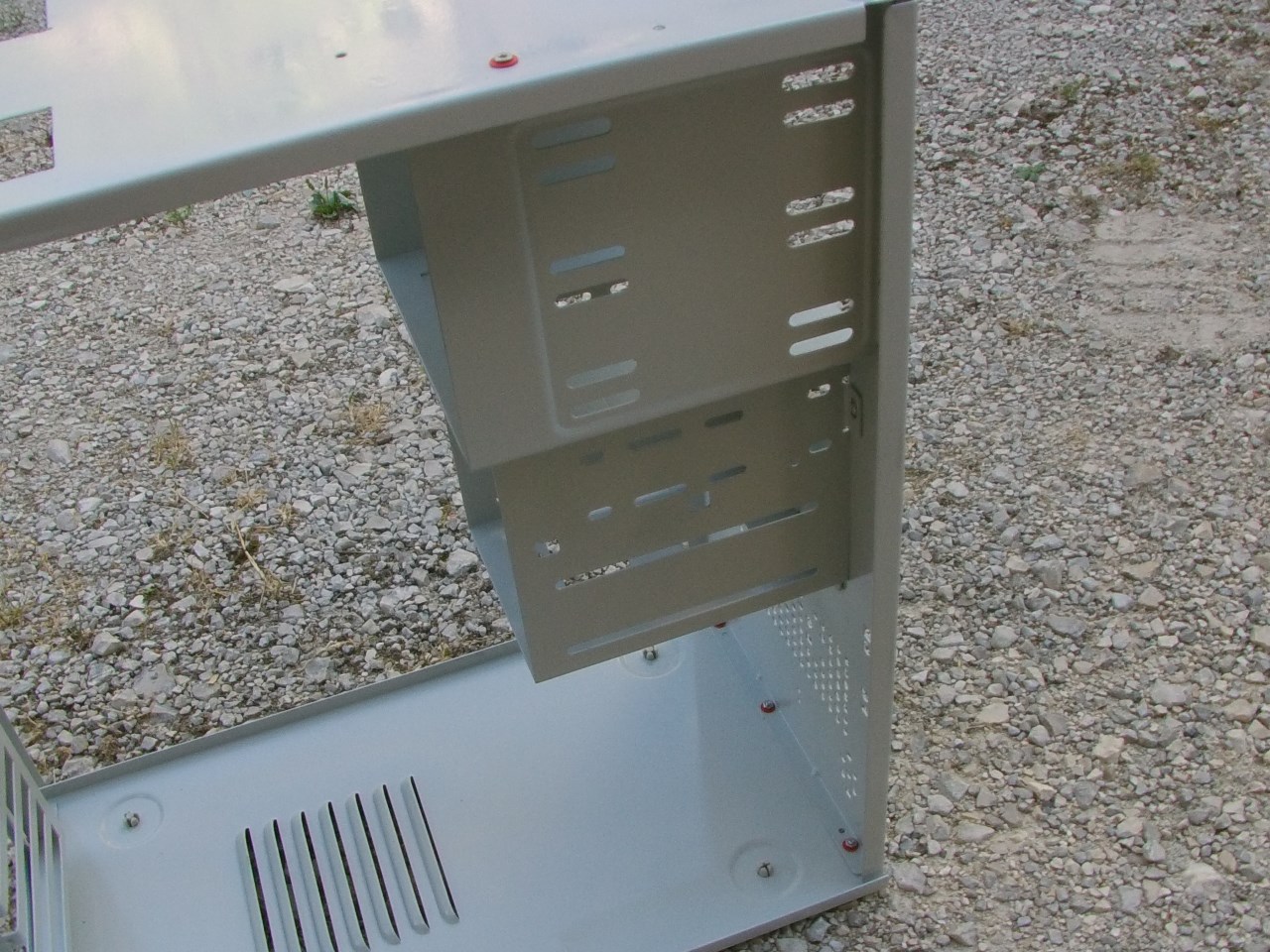

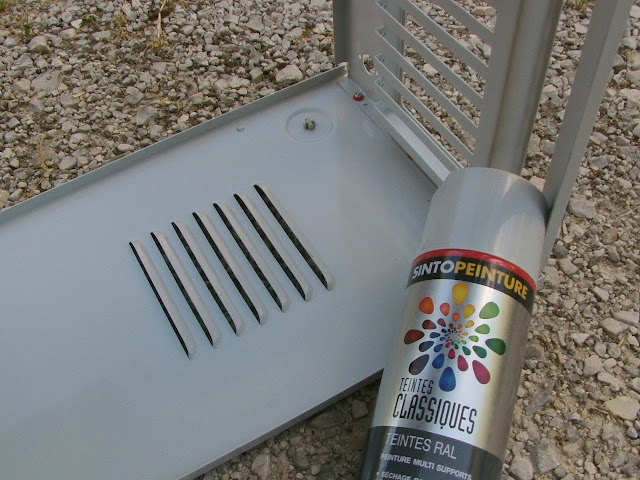

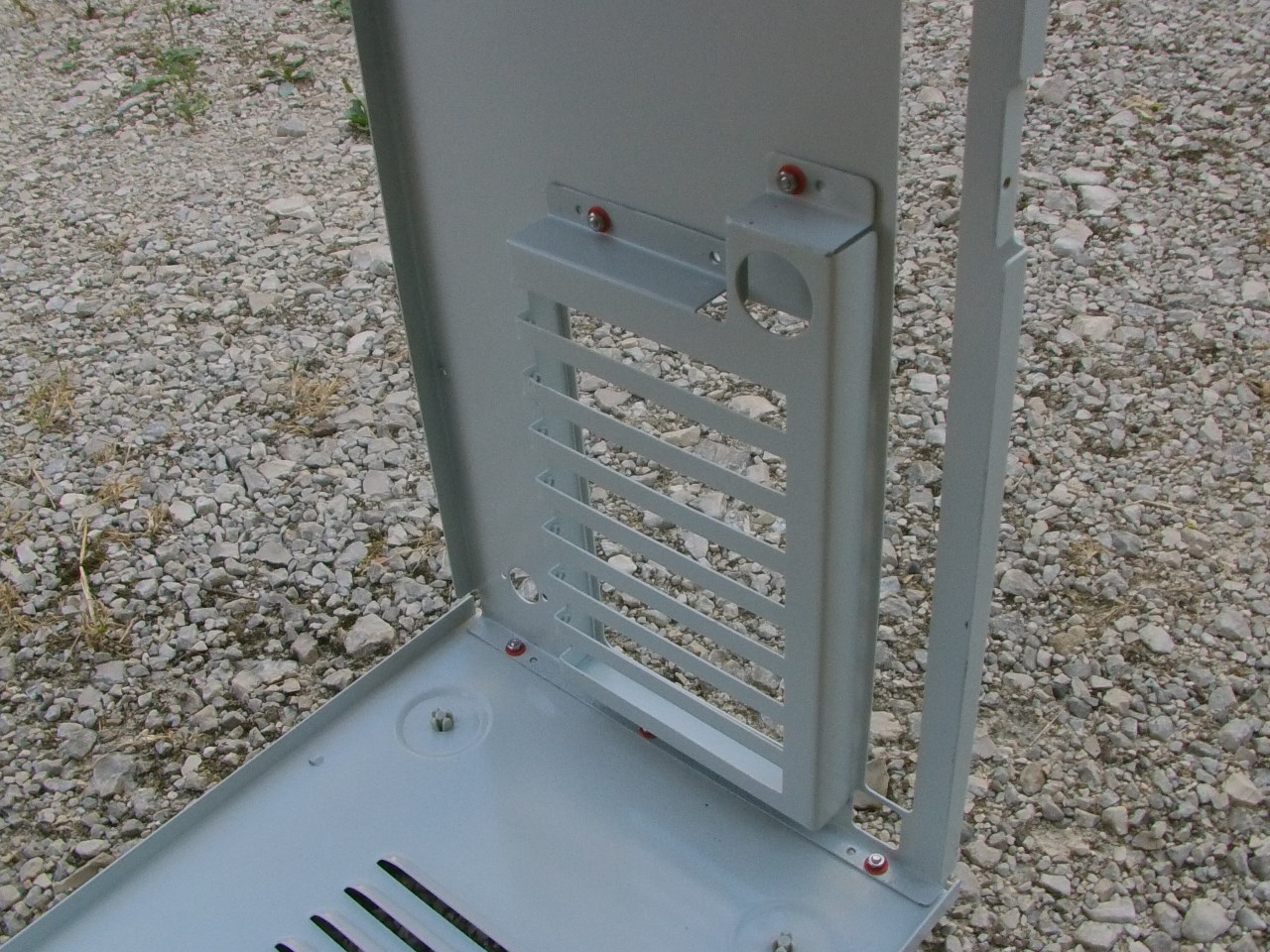

Voilà, excellent résultat en utilisant du "gris moyen" :

Même si votre tour est en bon état, je vous recommande de la peindre, vous serez ravi !


jeudi 9 août 2018

Blizzard fixation

Profitons des petits trous des Blizzard 1230, 1240 et 1260 pour les fixer de manière quasi-parfaite à la coque des 1200. Pratique lors des transports, elles ne bougeront plus d'un poil.

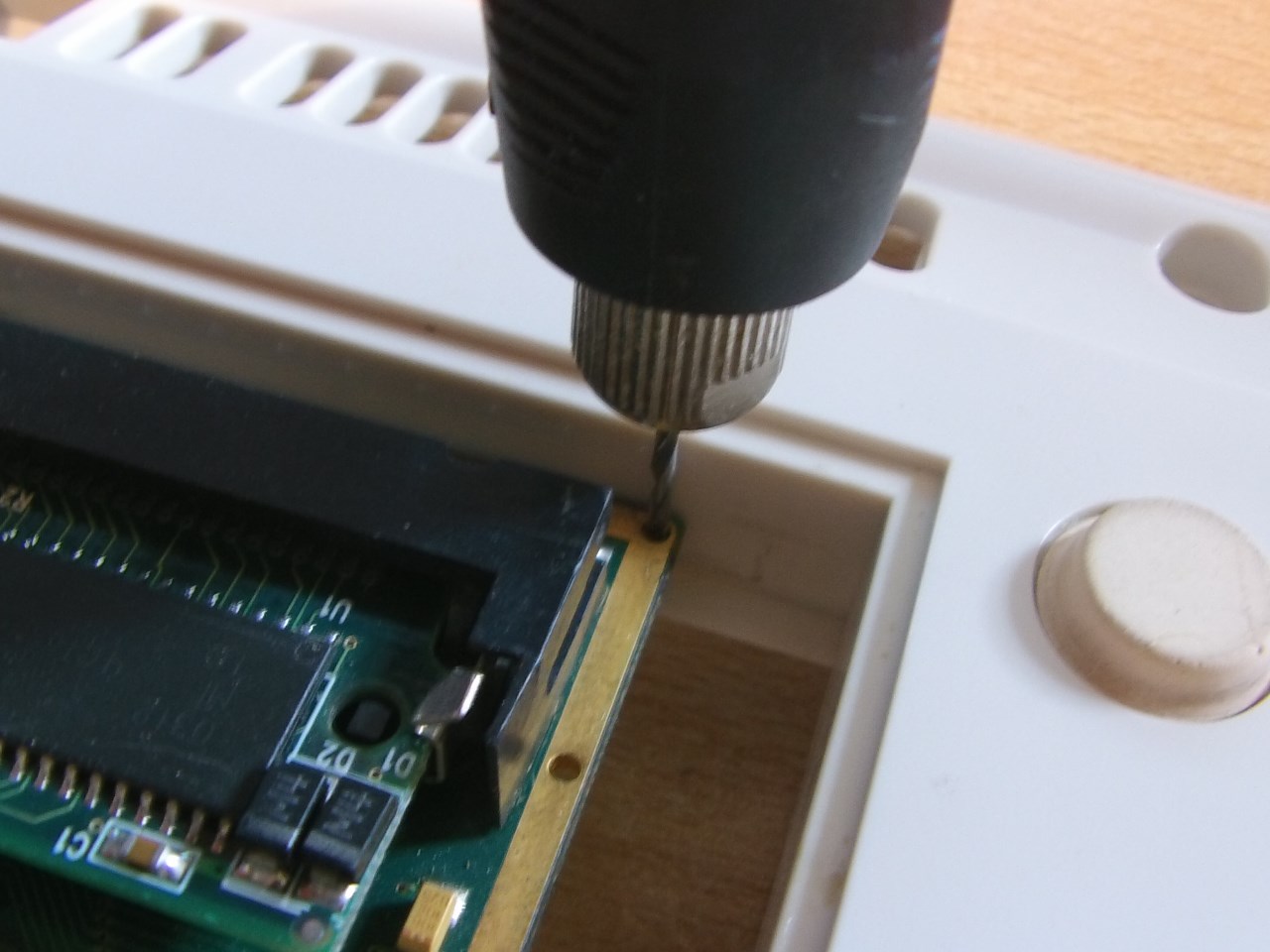

Déjà, trouons au bon endroit :

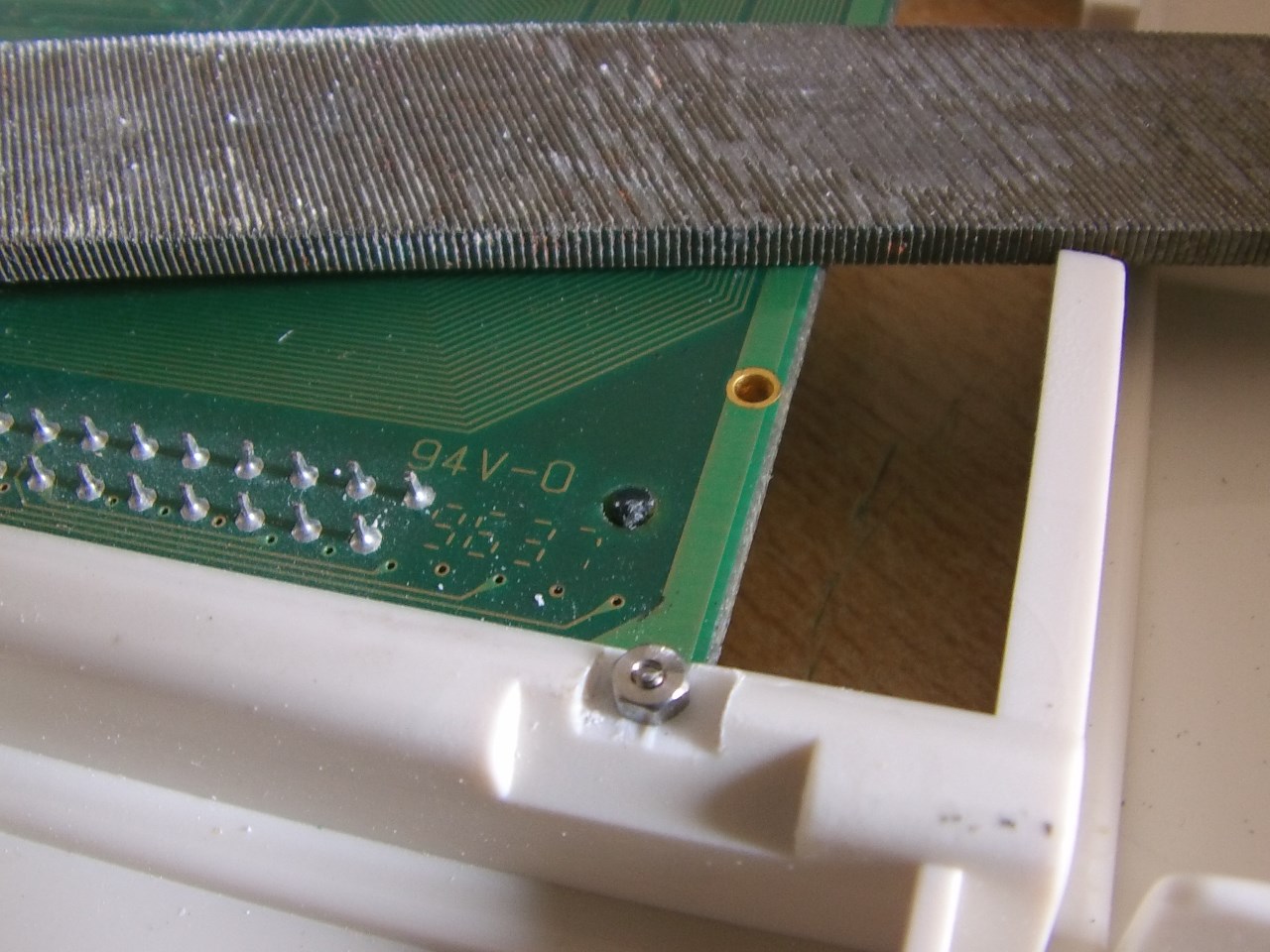

Ensuite, il est nécessaire de limer quelque peu à cause du clavier pour insérer l'écrou M1.6 :

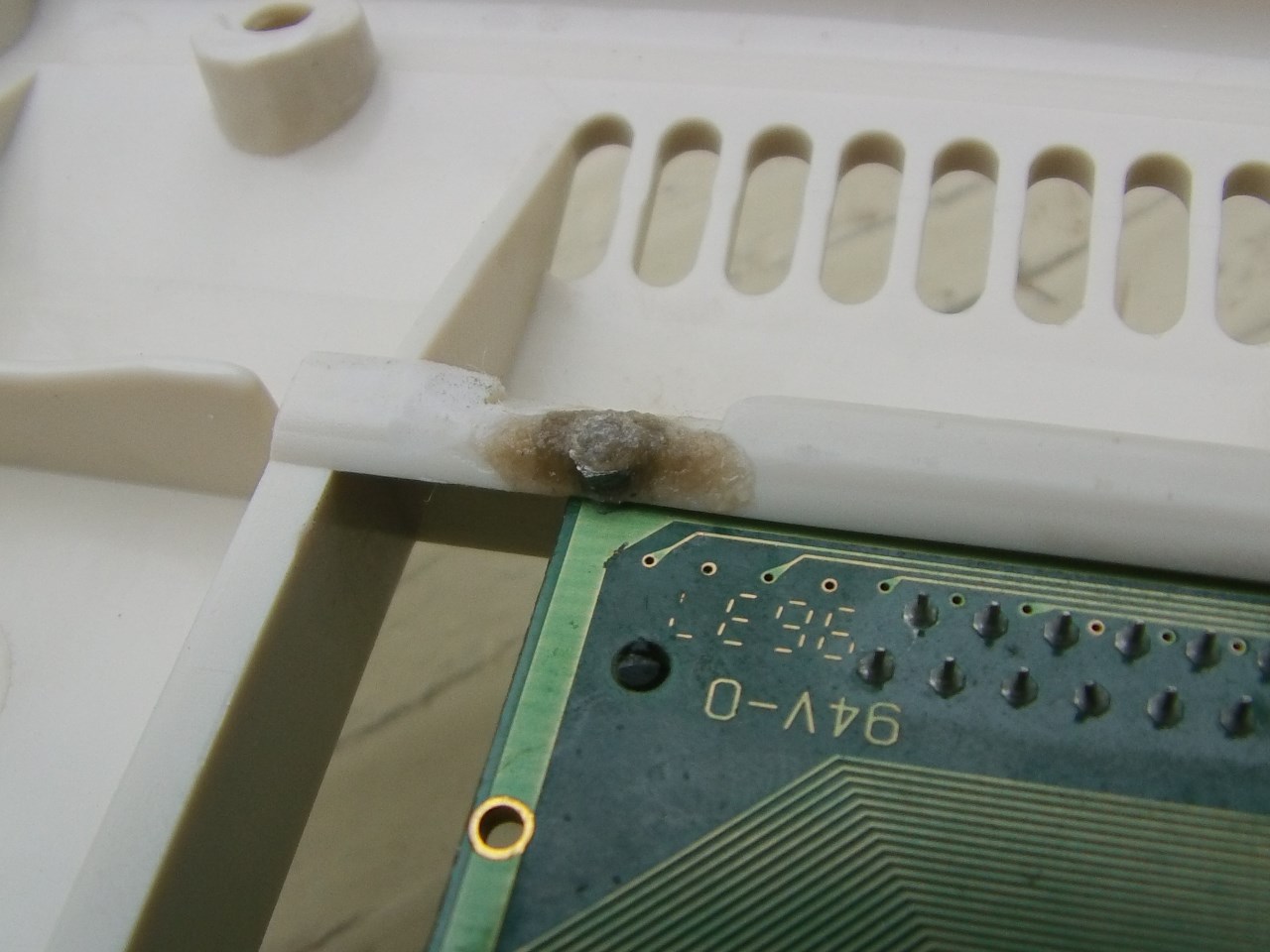

Utilisons de la colle avec granules pour fixer le tout, c'est très solide :

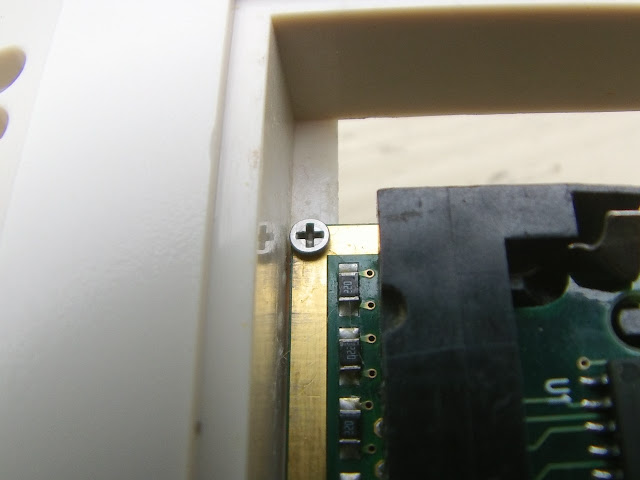

Voilà, il est possible de faire de même de l'autre côté. Mais une seule suffit finalement, vous pouvez secouer le 1200 dans tous les sens maintenant, plus rien ne bougera avec cet petit hack bien sympathique...

L'escroc Philippe Lang (Aménophis) va être vert de rage de ne pas y avoir pensé...


mercredi 8 août 2018

BlizzardPPC 740

Alors, la BlizzardPPC d'Halifax a fumé après allumage, le PPC d'origine ne fonctionne plus...

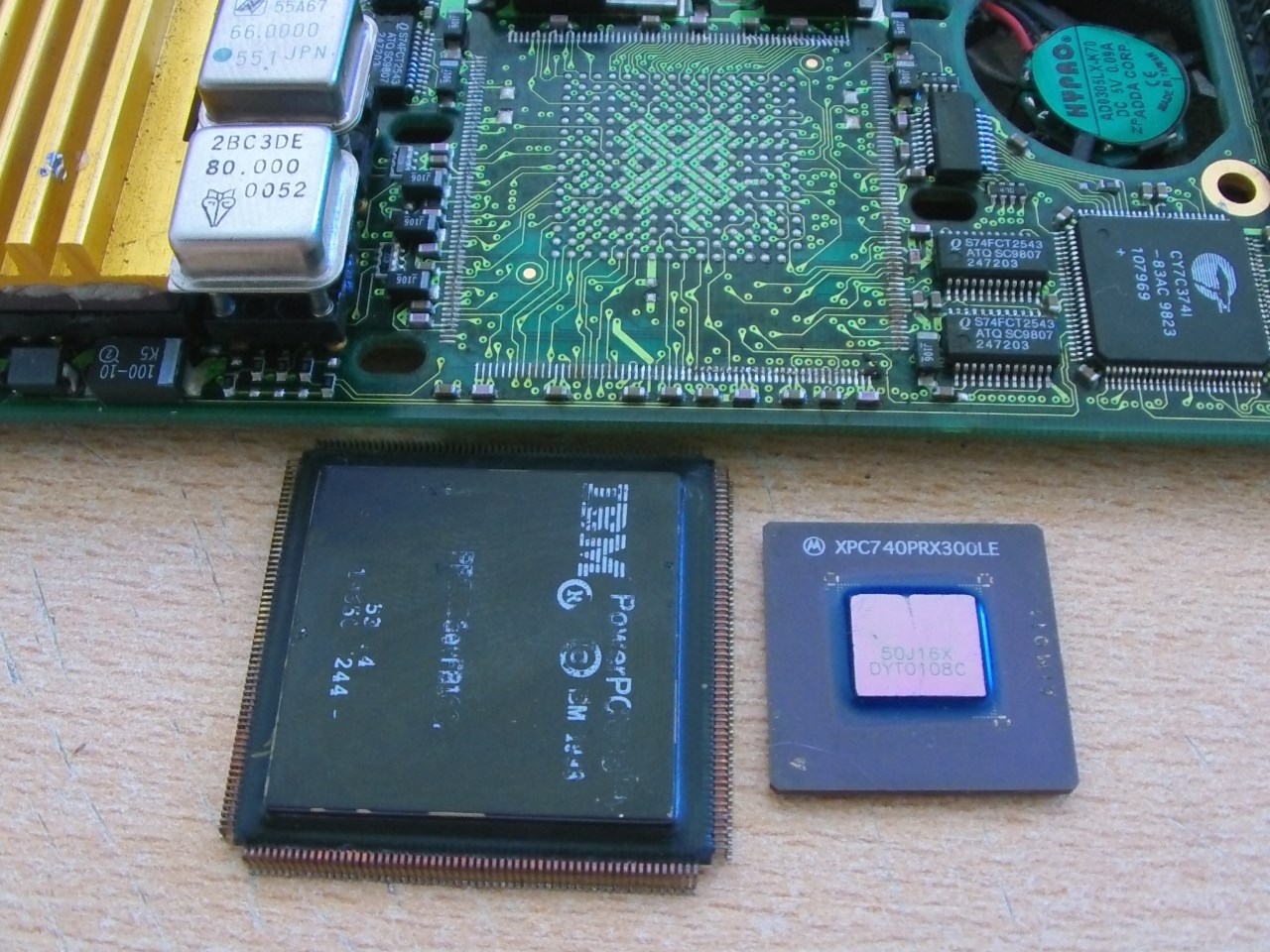

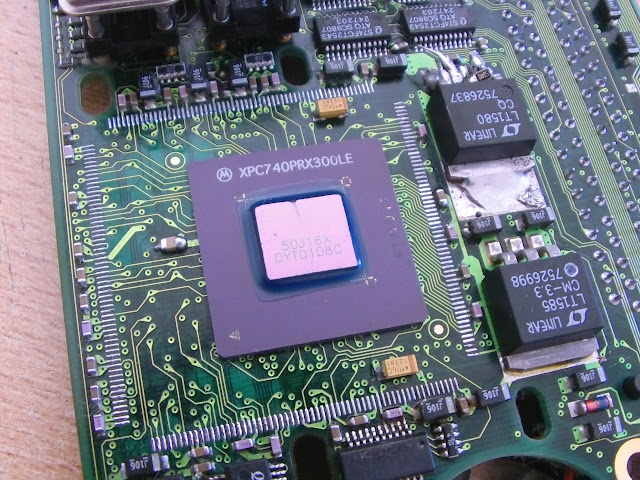

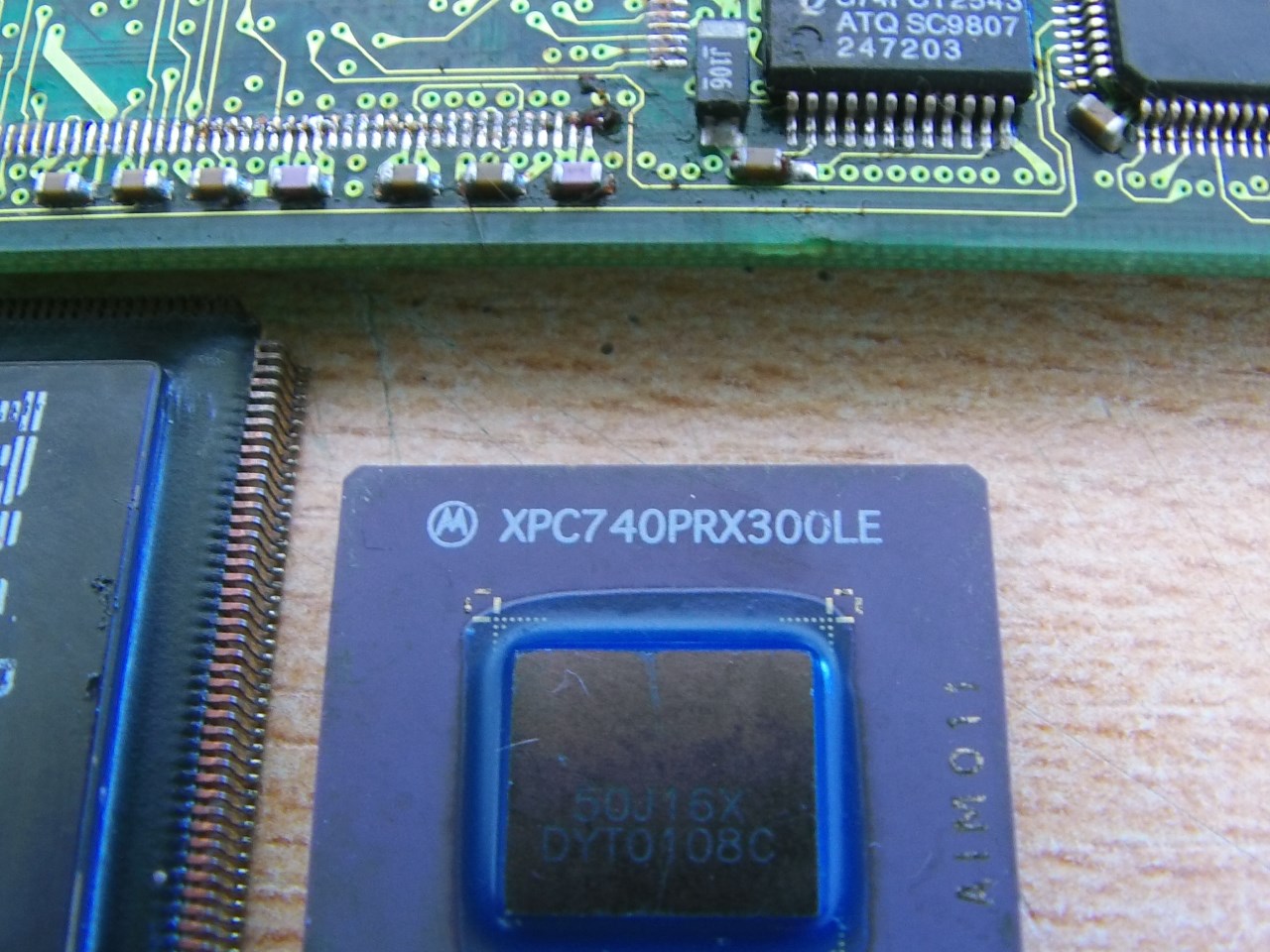

Il existe un autre PPC compatible avec les 603e, la série 740. Ces derniers sont gravés avec plus de finesse et ont du cache interne doublé :

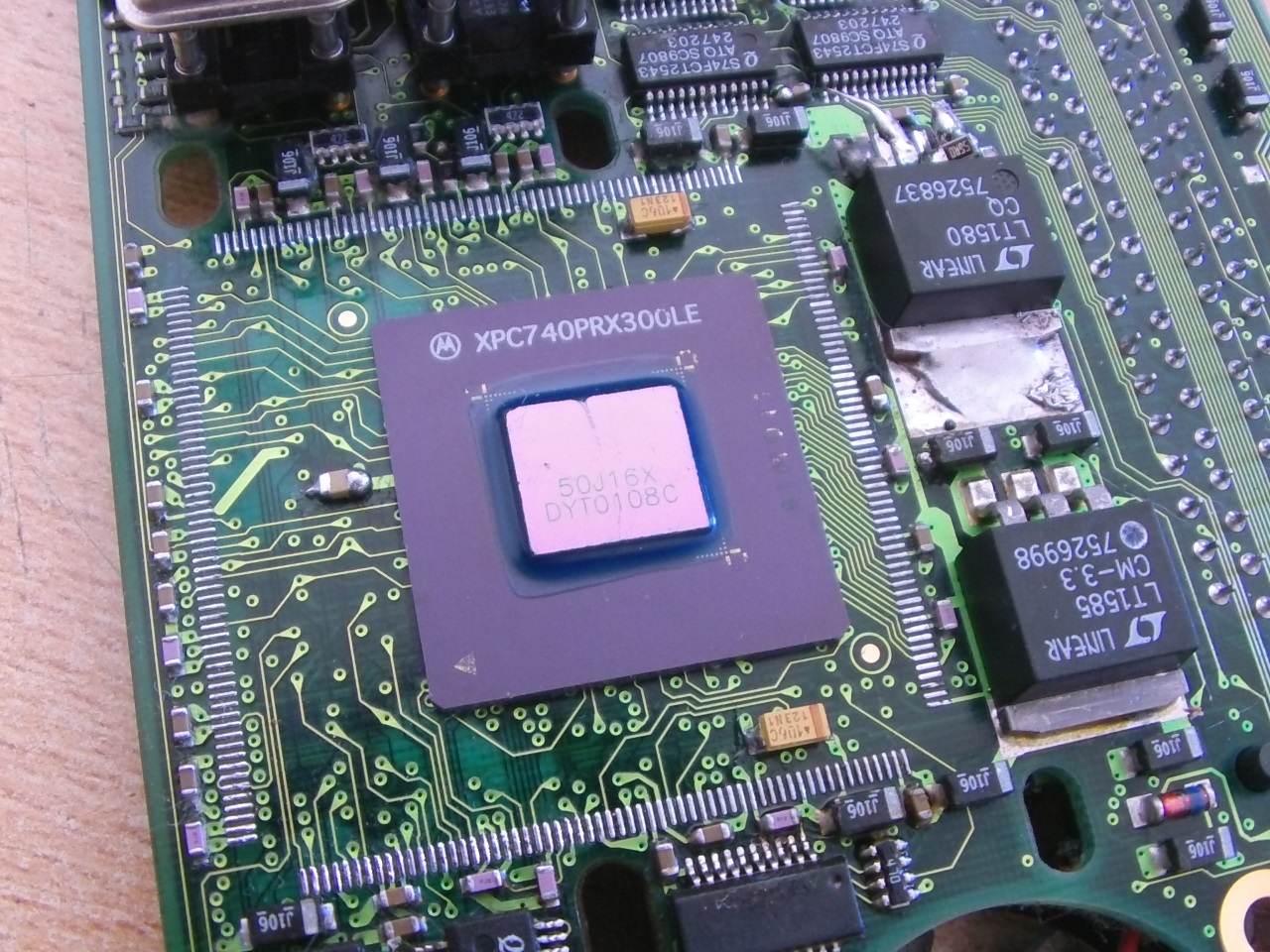

Tentons l'installation, pas grand chose à perdre :

L'autre différence d'avec les anciens, c'est le voltage du core qui est fixé à 1.90 volts cette fois. Souvenez-vous de la BlizzardPPC d'hivernaal avec le petit hack de DCE. Avec un simple multimètre, il est tout à fait possible de reconstituer le schéma du régulateur :

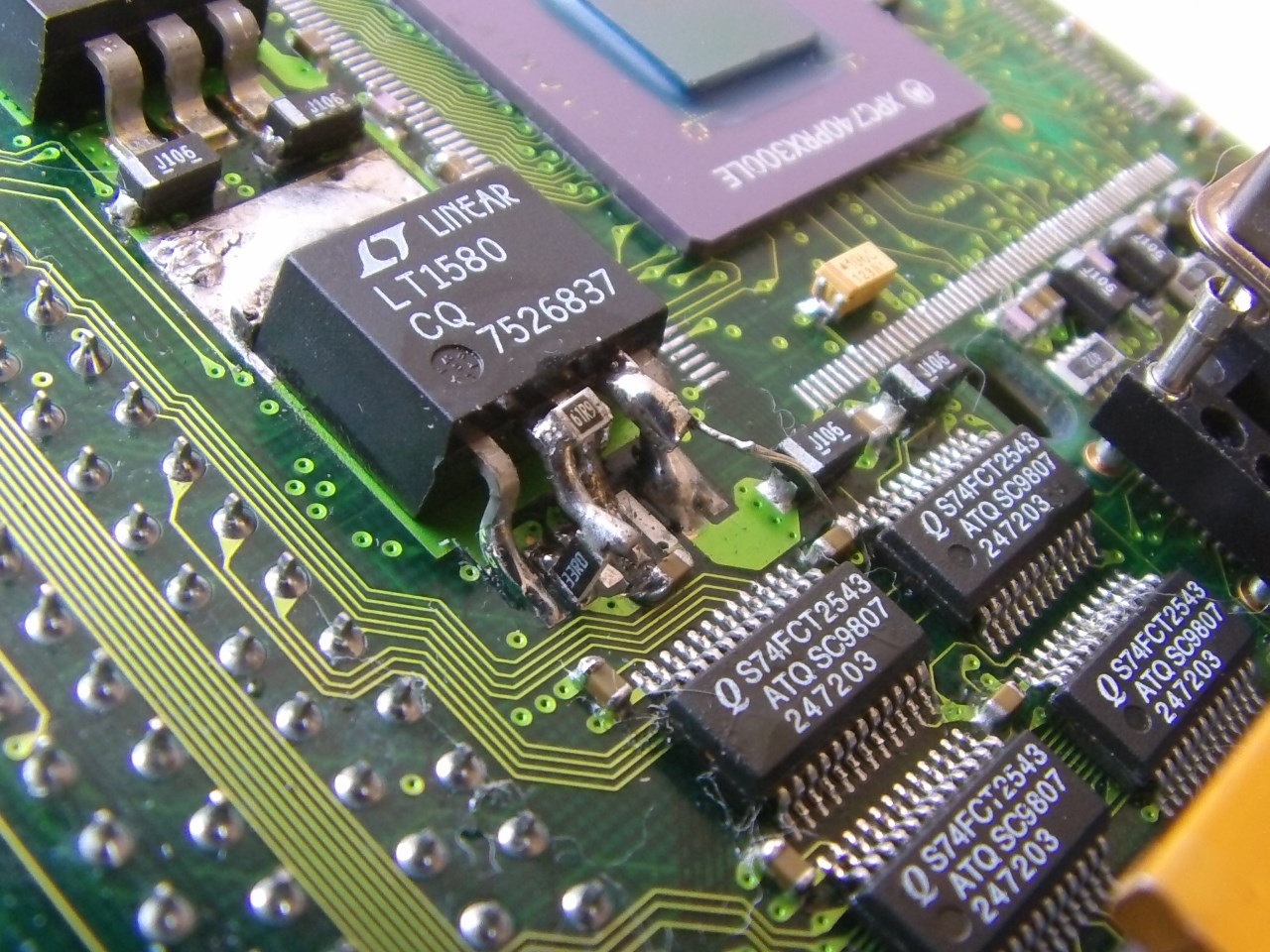

Le régulateur d'origine a donc été remplacé par un LT1580CQ. Ici, les deux résistances sont plutôt une R2 = 33 et une R1 = 61,9 Ohm pour un résultat thérorique de 1.92 volts :

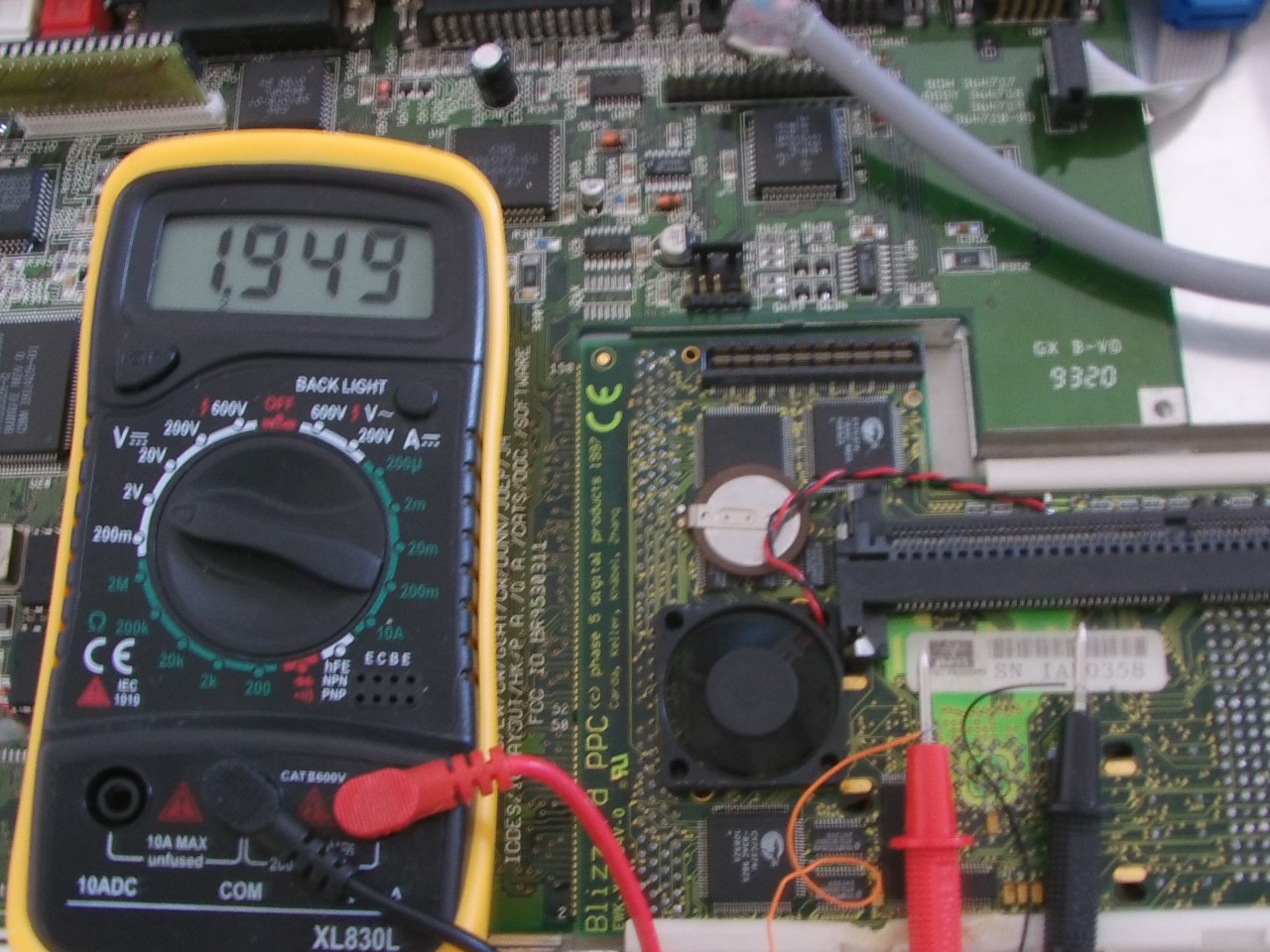

Dans la pratique, j'obtiens 1.95 volts quand même, un peu beaucoup :

Le flashage du firmware sans la ppc.library est nécessaire pour démarrer. Ayant flashé moi-même une vingtaine de BlizzardPPC, il fonctionne très bien.

Alors, les jeux WarpUP ne se lancent pas, WhichAmiga bloque à la détection. Plusieurs causes possibles à cet échec :
  1. la BlizzardPPC avait fumé, fonctionne-t-elle encore avec un PPC ?
  2. le voltage est-il trop élevé ? De préférence utiliser R1 un peu plus grande...
  3. le code de WarpUP doit-il être adapté pour ces 740 ?
  4. OS4 ou OS4.1 Classic fonctionnent-ils avec (non-testé ici) ?
  5. le 740 utilisé vendu pour neuf était en fait d'occasion : était-il HS ou pas ?

Voilà, que mon expérience serve à d'autres dans ce nouveau projet...


vendredi 3 août 2018

CDTV connexions

Alors, les 3 connecteurs qui relient l'afficheur au CDTV sont un peu pourris quand même, et trop courts !

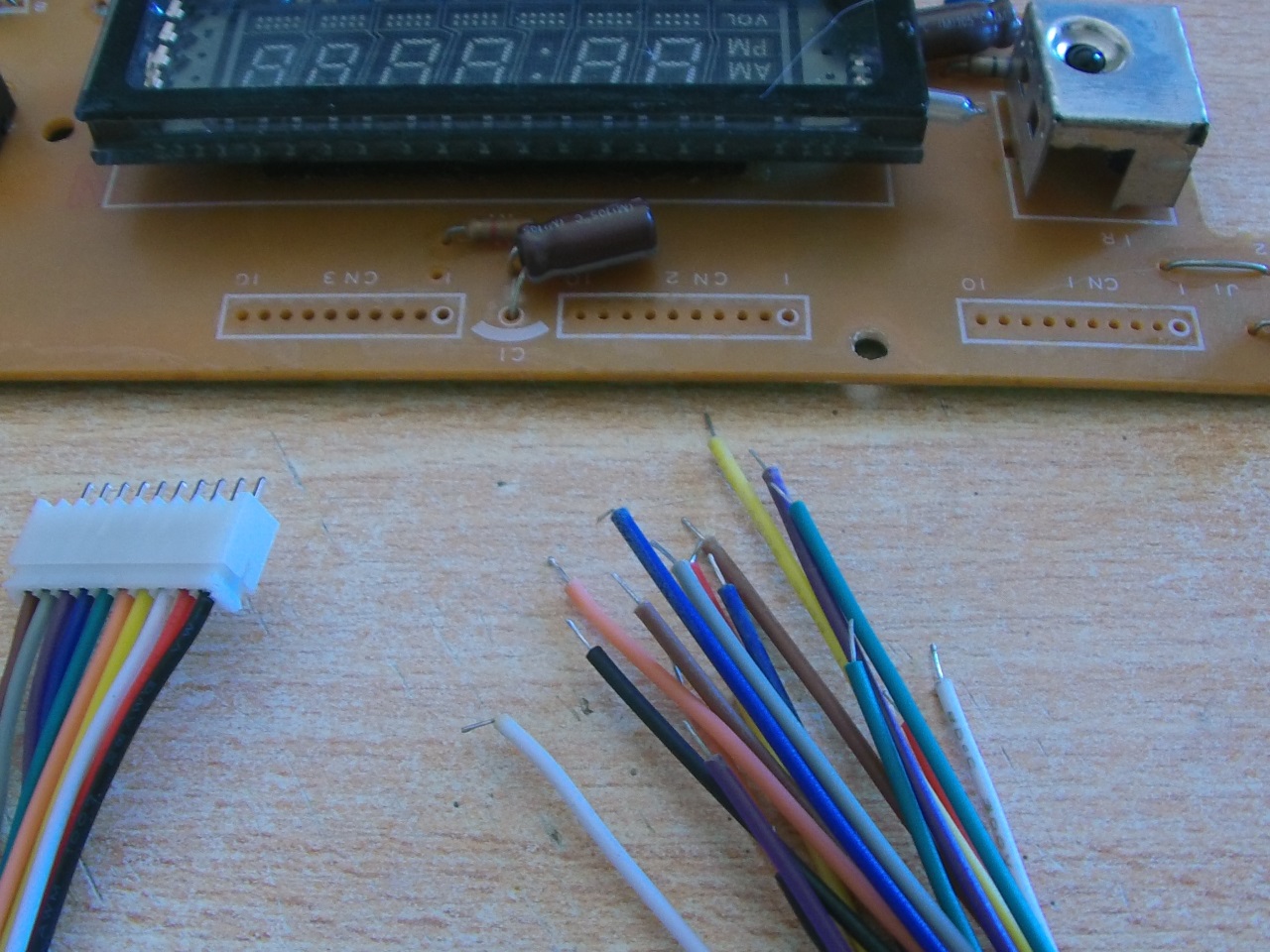

Il suffit de tout dessouder et d'installer plutôt des câbles et supports standards JST XH 2.0mm :

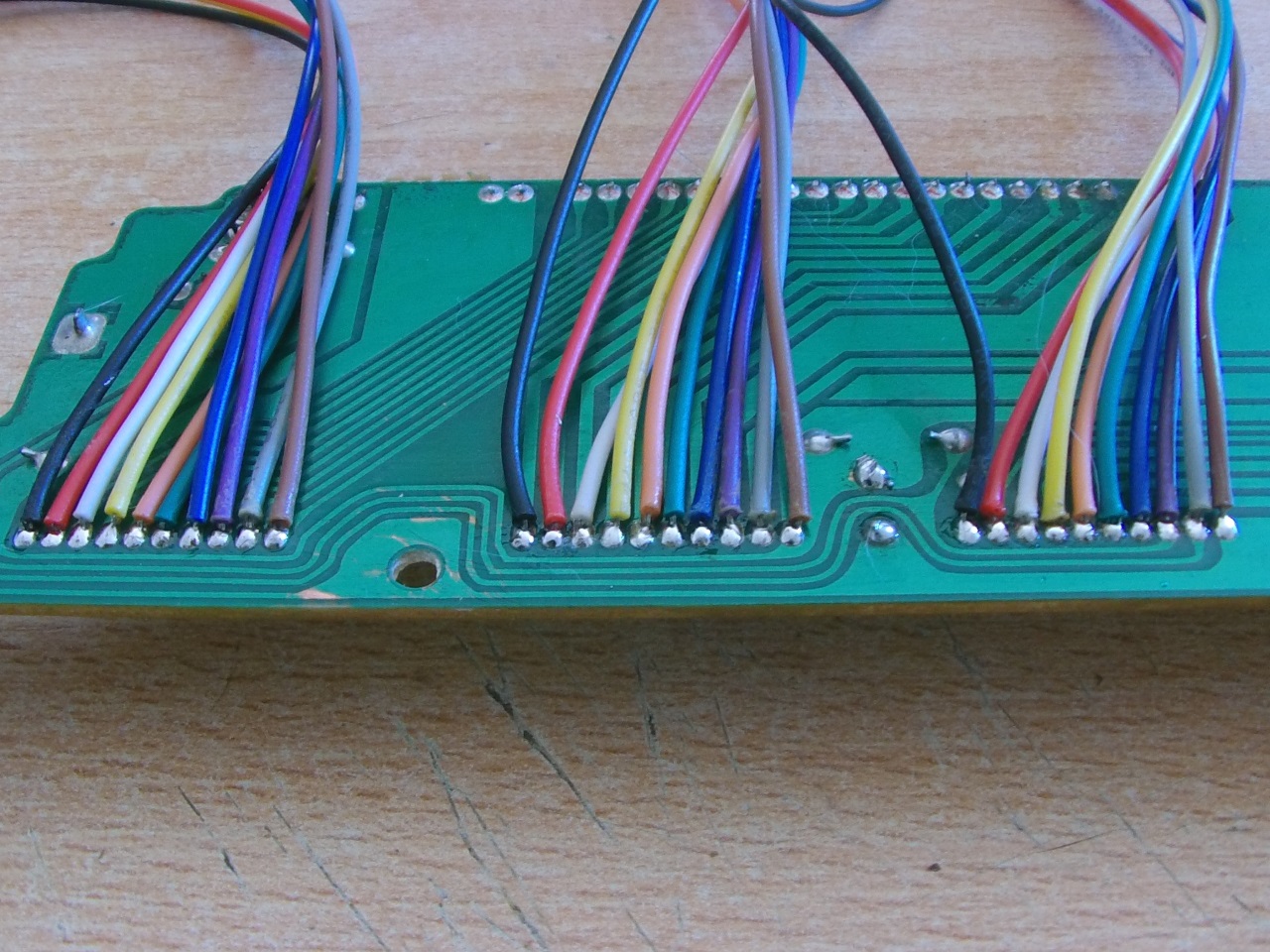

Soudons. Pensez à changer les deux condensateurs (47uF, 16v) par la même occasion !

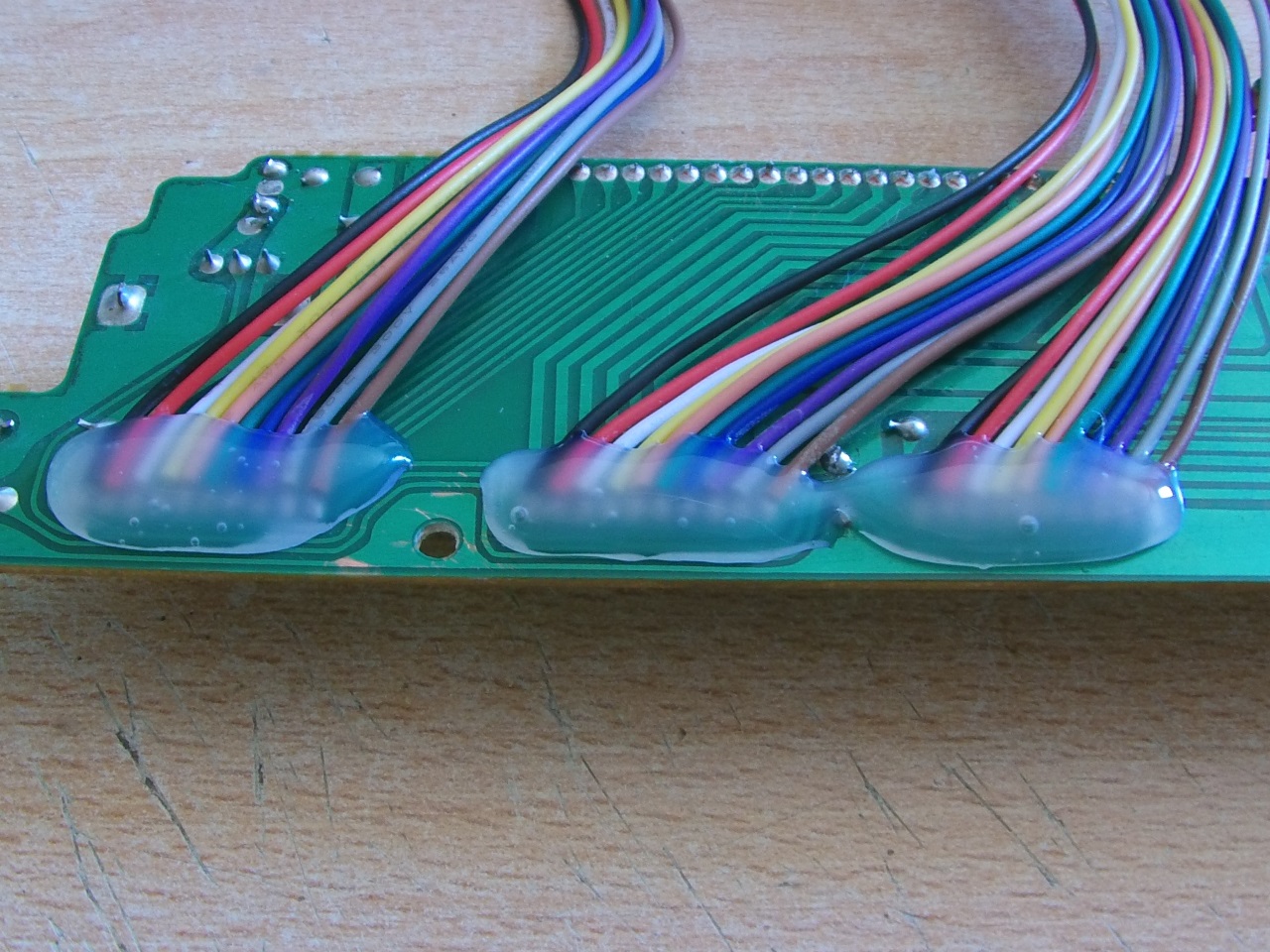

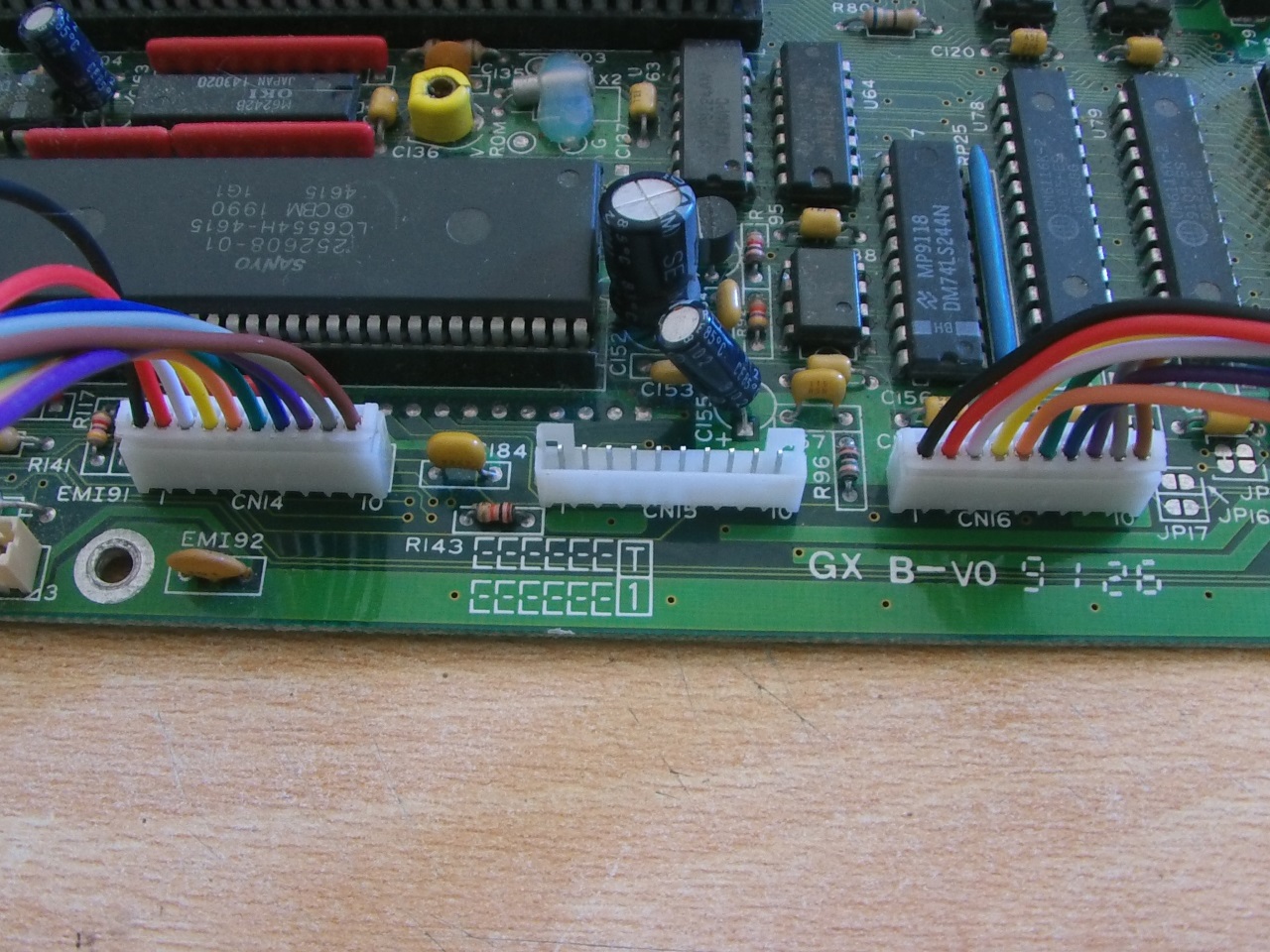

Voilà après soudage des 3 supports, nickel :

Une bonne chose de faite, bien mieux maintenant !


mercredi 1 août 2018

Terre

Sachant que tous les appareils électriques dégagent un champ autour d'eux perturbateur pour le corps humain, il est préférable et recommandé de bien vérifier la mise à la terre de votre installation dans votre habitat. Ce serait dommage que nos Amigas nous causent des soucis de santé... Tous nos Amiga Classic ont une alimentation équipée d'une prise de terre, merci Commodore, sage décision à l'époque.

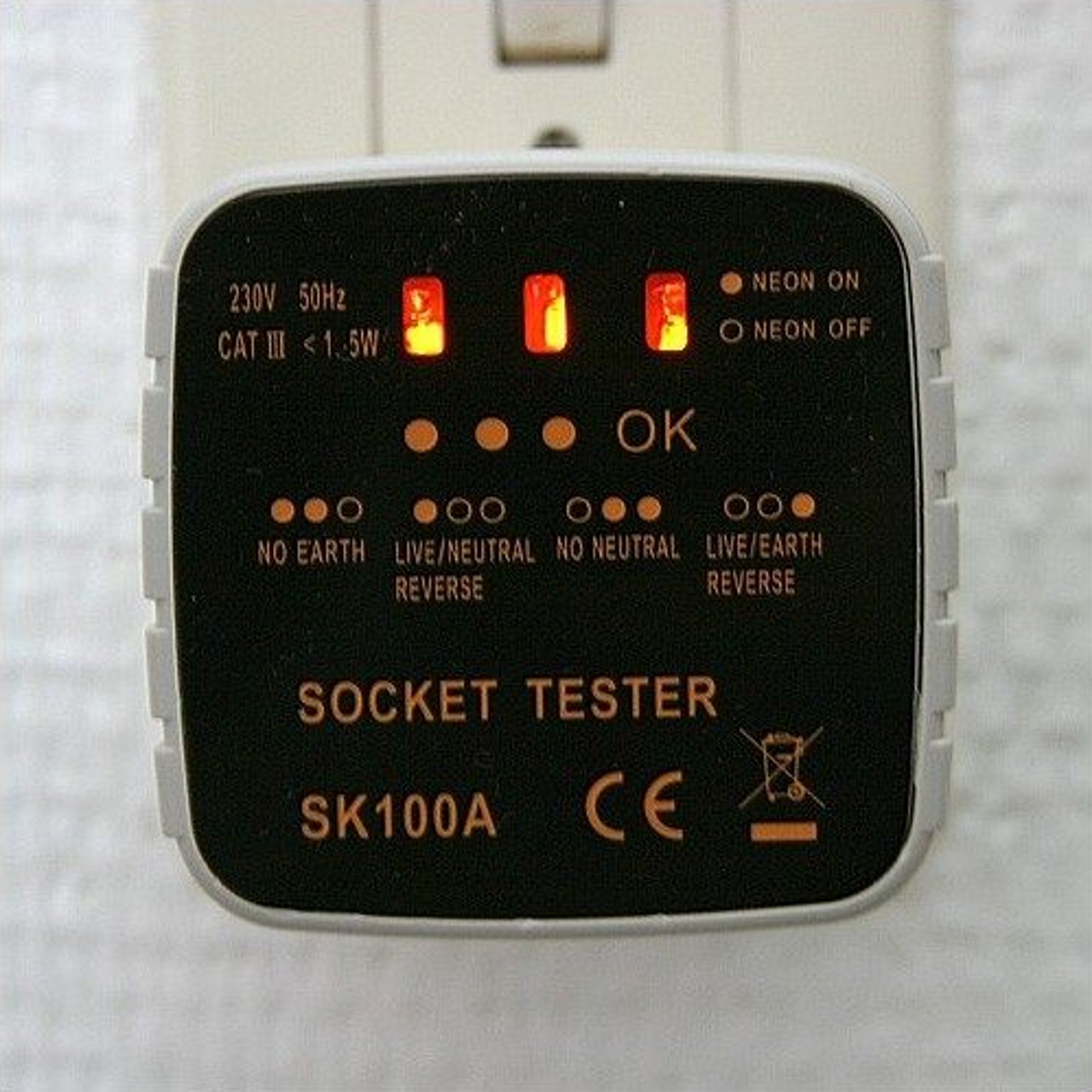

En effet, les champs seront "évacués" par la pinoche mâle de votre prise électrique : encore faut-il que celle-ci soit bien reliée au piquet de terre. Il existe de petits appareils qui permettent de vérifier, pensez à tester toutes vos prises, certaines pourraient n'être pas raccordées. Vérifiez également vos multiprises...

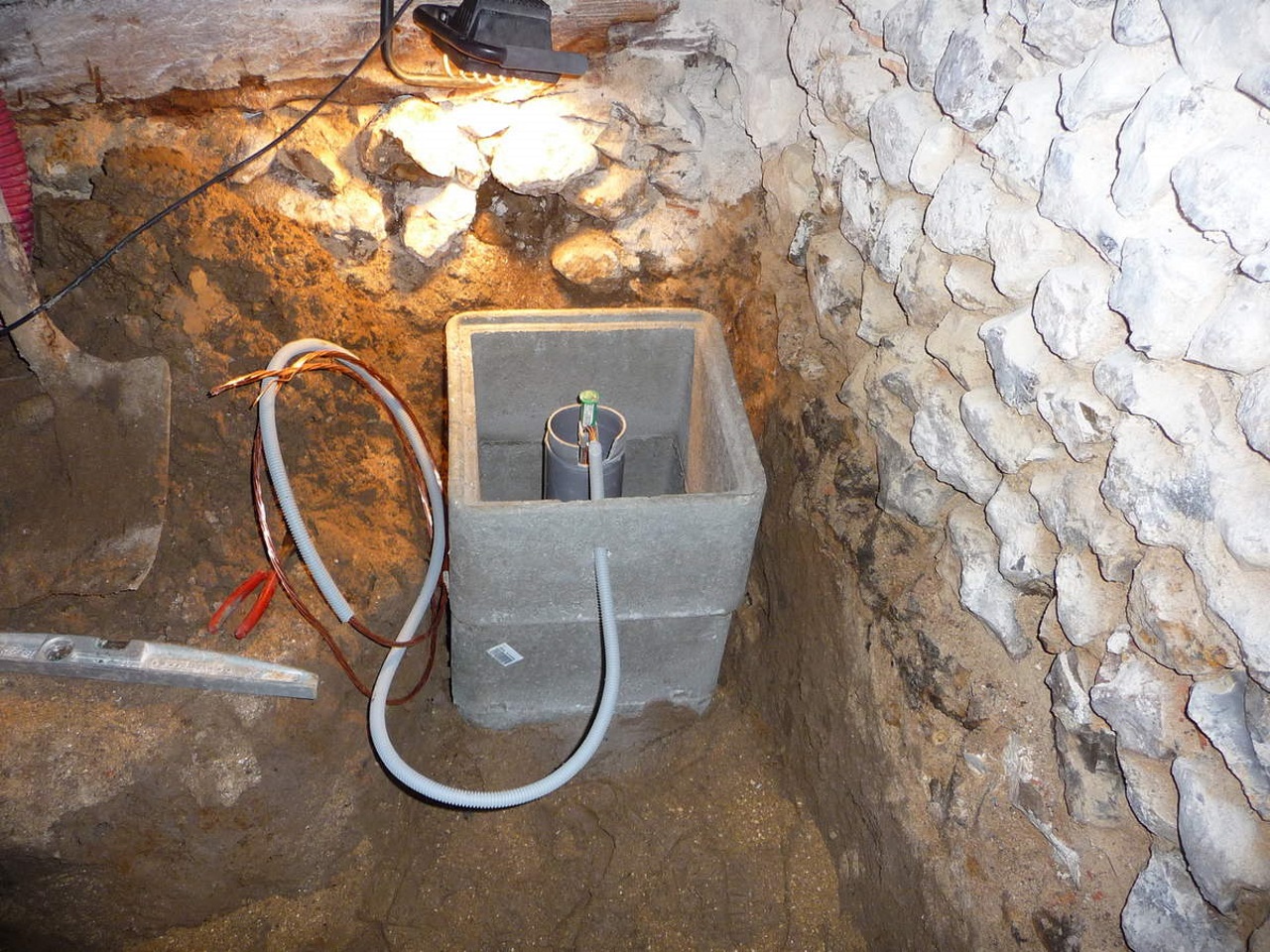

Ensuite, une vérification du piquet de terre s'impose : mieux vaut qu'il soit dans la maison plutôt qu'à l'extérieur (avis personnel, certains recommandent plutôt en extérieur). C'est un piquet métallique d'un mètre environ planté dans le sol :

Qui doit être relié à une barrette de coupure, vérifiez que toutes ses vis sont bien serrées :

Si vous êtes ignorant en la matière, appelez un professionnel qui ne m'a coûté que 50 €. Avec un telluromètre, vous obtiendrez une mesure en Ohm de votre installation terre, moins de 30 Ohm est souhaitable pour chacune de vos prises : le moins, le mieux.

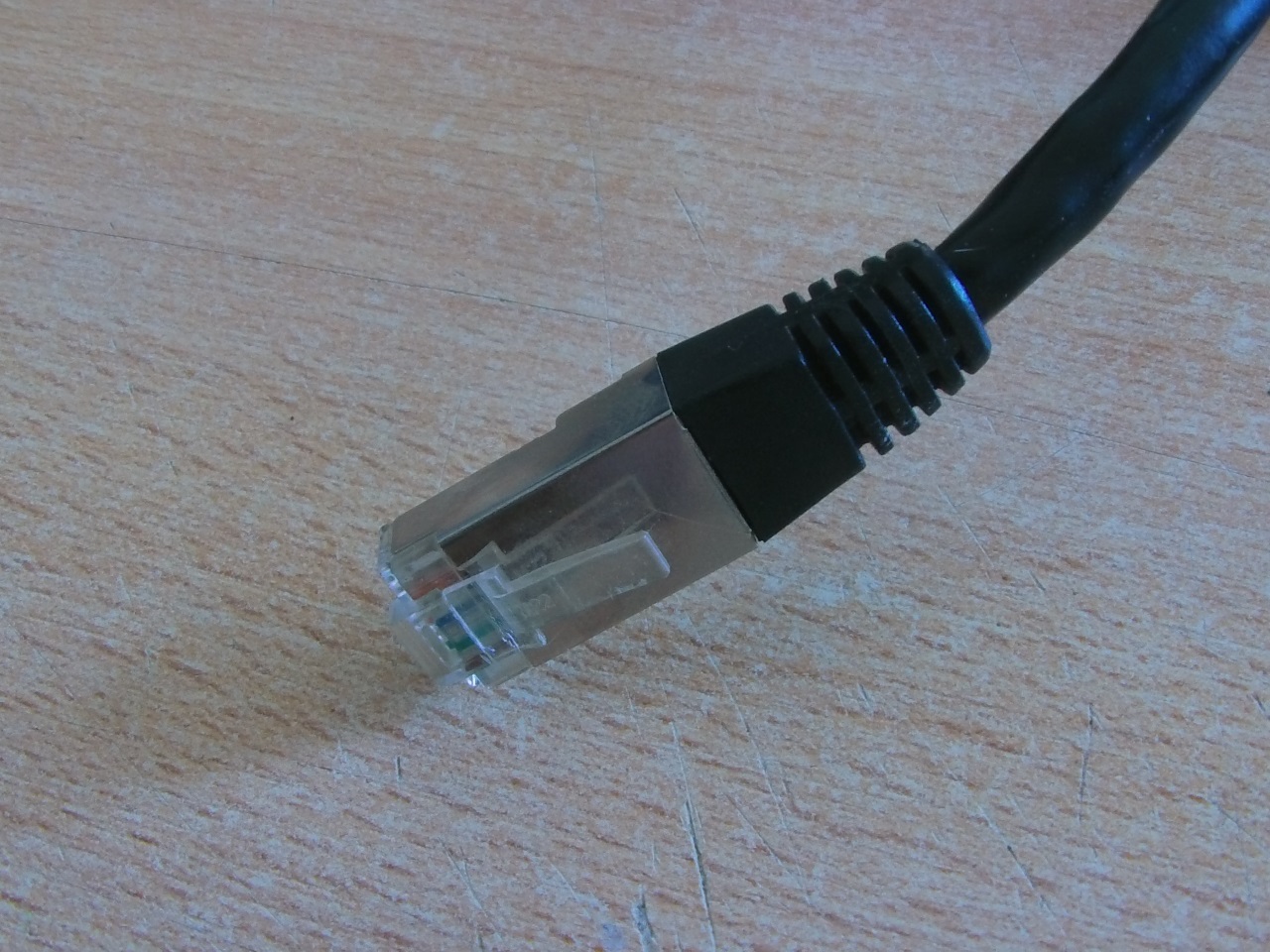

Par extension, vous pouvez adapter votre box internet à la terre. En effet, la mienne en est dépourvue. En étant relié avec un câble ethernet, il faut alors que celui-ci soit blindé. La terre de l'alim du PC servira pour évacuer une grande partie du champ de la box par ce câble. A priori, toutes les alims PC de tour ont une prise de terre, enfin j'espère...

Il existe des appareils pour mesurer les champs électriques et magnétiques :

Bonne vérification à tous...
