samedi 16 février 2013

A4000T pile

La pile d'origine de ce 4000T est en fin de vie, il faut la changer.

Heureusement sur ce modèle, Commodore a bien utilisé une "bouton" qui ne coule pas. Ouf, quand nous savons tous les soucis que les coulures de batteries sur la version 4000D occasionnent... n'est-ce pas Sébastien ?!

L'heure et la date ne sont pas sauvegardés du tout :

Par contre, elle n'est pas sur support, mais soudé directement sur la carte. C'est une rare BR2335, et les classiques CR2032 trouvable partout sont les même, avec un plus petit diamètre :

 Un support qui va bien et ça rulez ! Rien besoin de plus:

Pendant que les 4000T sont chez le technicien, il convient de fixer quelques soucis comme le Ricoh qui sauvegarde en son sein la date et l'heure. Le mettre sur support est une bonne idée, c'est une cause de panne bien connues sur les 4000D :

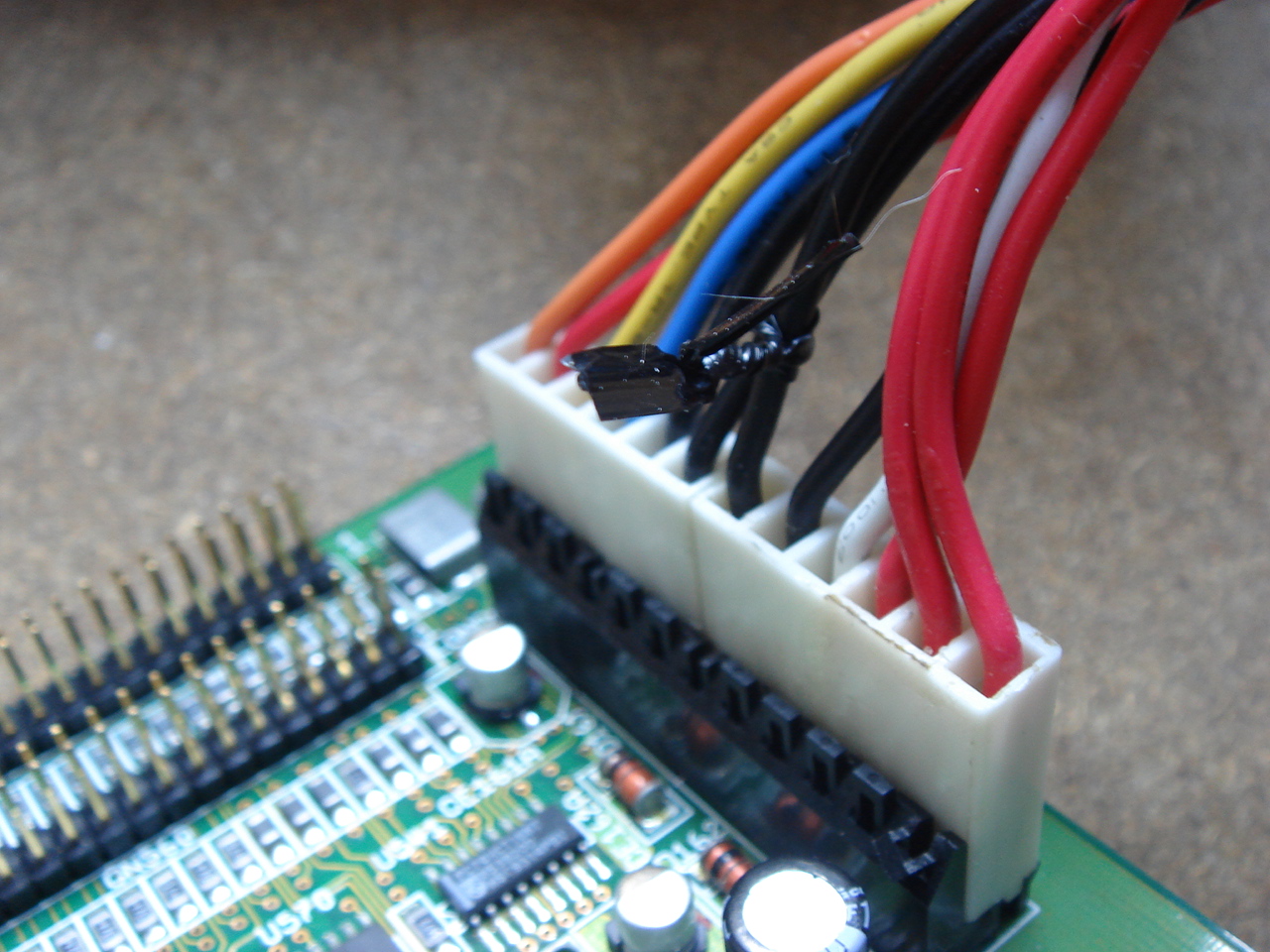

Je me souviendrais longtemps de l'américain qui avait grillé son 4000T en inversant les deux connecteurs d'alimentation : avec ce câble bien serré sur les deux GND, plus de problème :

Le quartz du chipset AGA est sur des petits supports et tenait grâce à un point de colle chaude. Il vaut mieux les dessouder et souder le quartz directement sur la carte afin d'éviter tout soucis, surtout pendant les transports :

Les diodes aussi sont soudées avec très peu de soudure comme vous le constatez ici, en rajouter un bon paquet comme sur les autres à côté est préventif :

Voilà, ça c'est fait !


dimanche 10 février 2013

A4000T PIO2

Après la version D, voici donc la version T de l'upgrade PIO2.

L'installation est quasi la même que pour le 4000D, ces deux puces sont à déssouder, des GAL22V10 cette fois ou compatibles :

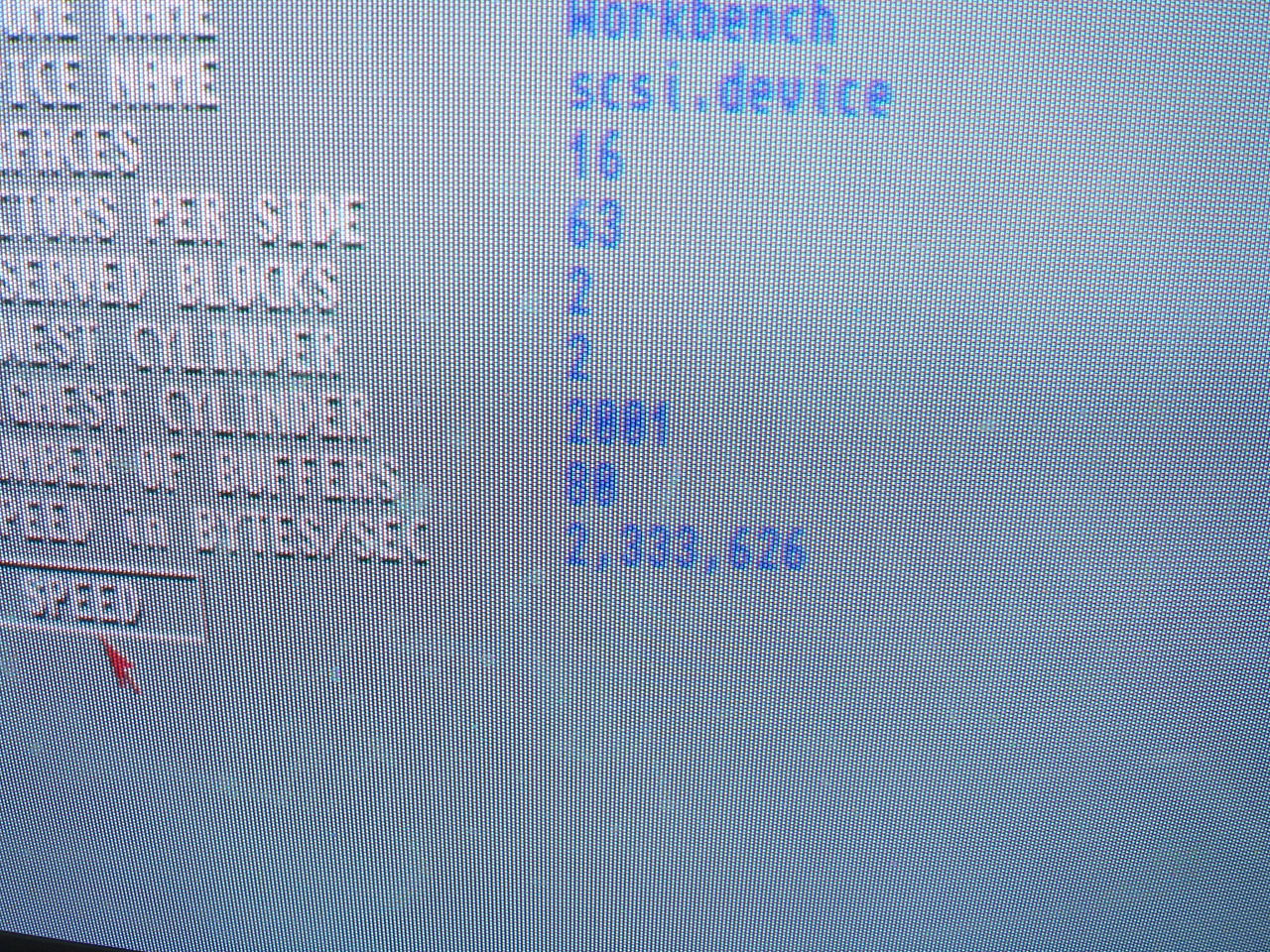

SysInfo v4.0 donne un peu plus de 2 Mo/s avec une A3640@32 en PIO0 et un Kickstart 3.1 avec le FFS en version 45.16 :

Une fois les deux composants déssoudés au hotair, il est préférable de souder deux supports :

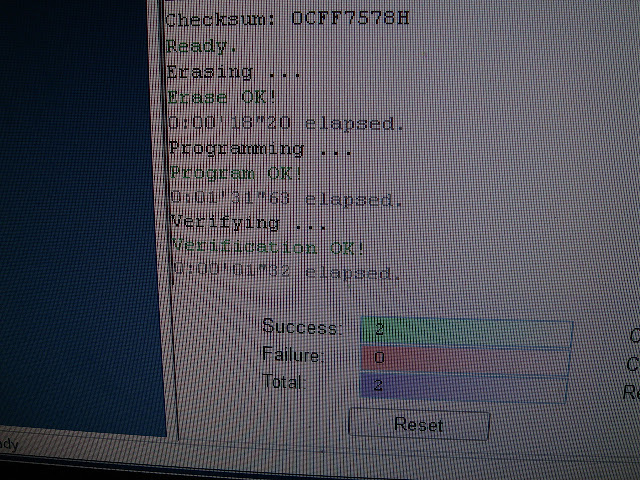

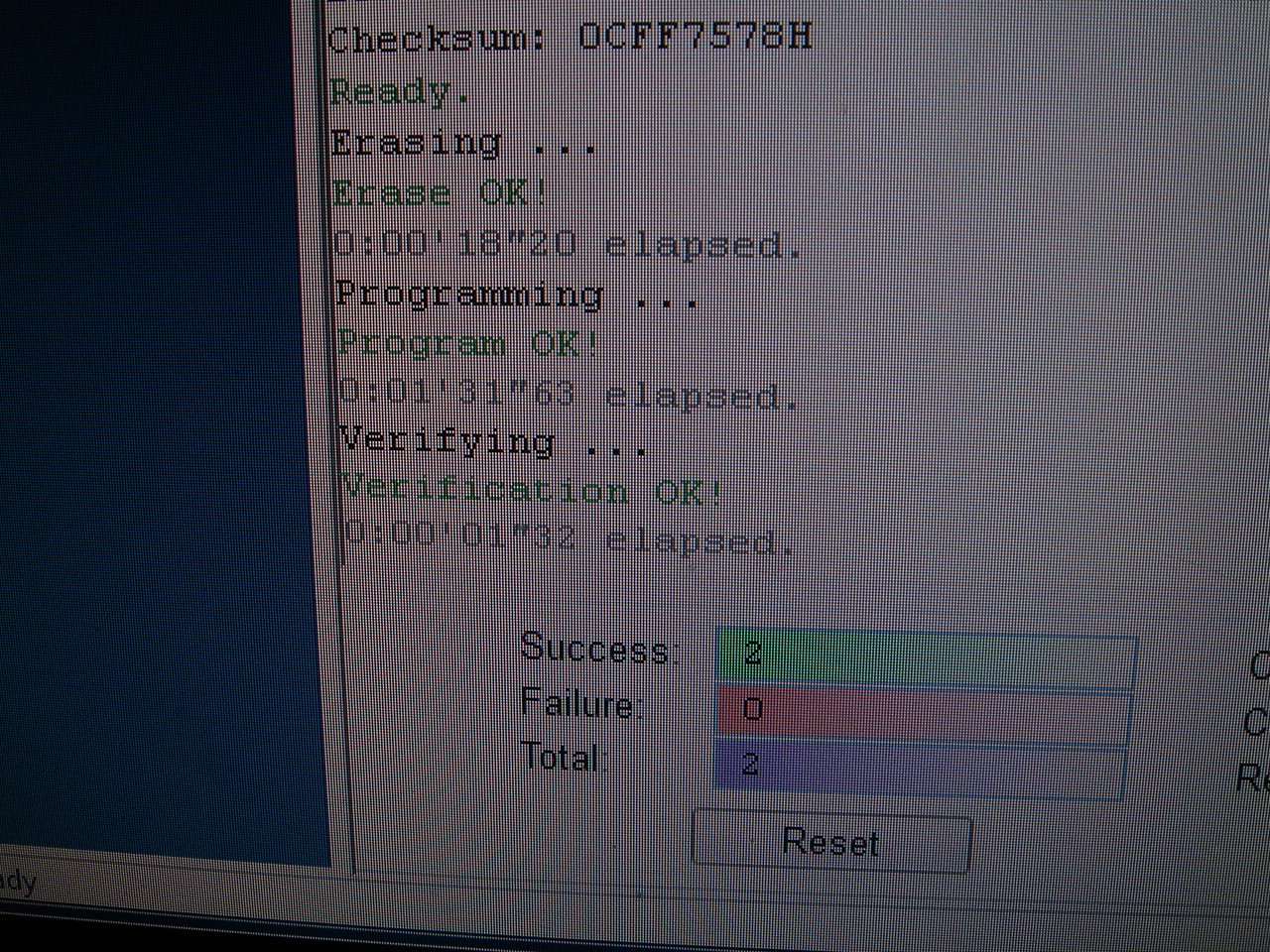

Bonne nouvelle : les composants originaux sont reprogrammables sans soucis avec la nouvelle version PIO2. Les fichiers .jed sont disponibles ici :

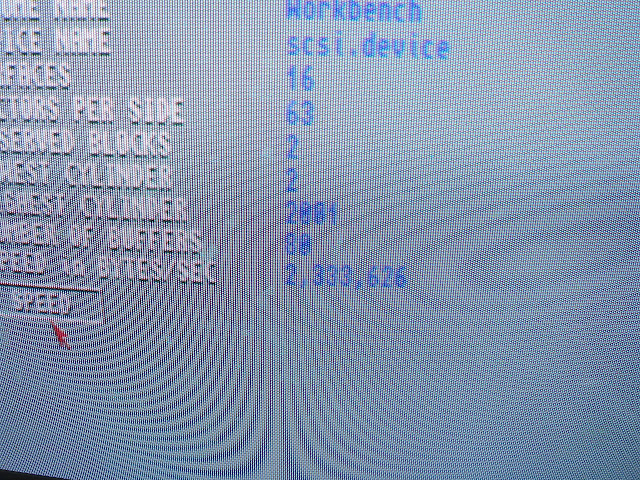

Il y a maintenant un gain d'environ 300 Ko/s. Noter qu'avec une carte accélératrice plus rapide, les taux de transfère devraient être bien meilleurs. La 3640 même overclockée avec la fastram sur le 4000T est assez lente :

Testé avec une compactflash, ce mode PIO2 semble marcher très bien !
