Prolongateur VGA

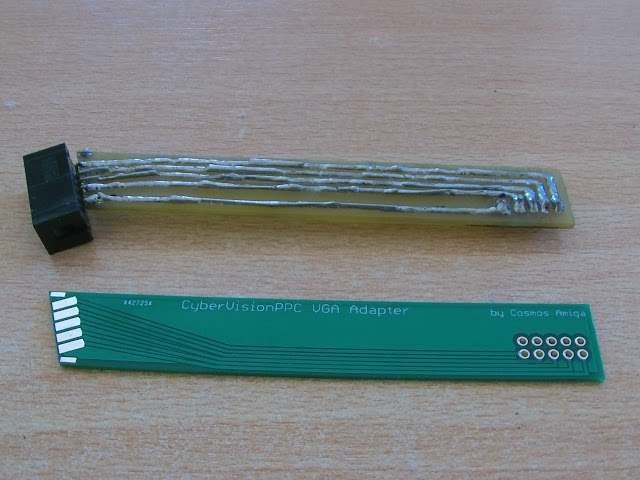

Souvenez-vous de mon prototype de prolongateur VGA pour la CyberVisionPPC :

Qui permettait de libérer de la place pour un gros radiateur sur le 68060. Voici une version finalisée bien plus professionnelle maintenant !

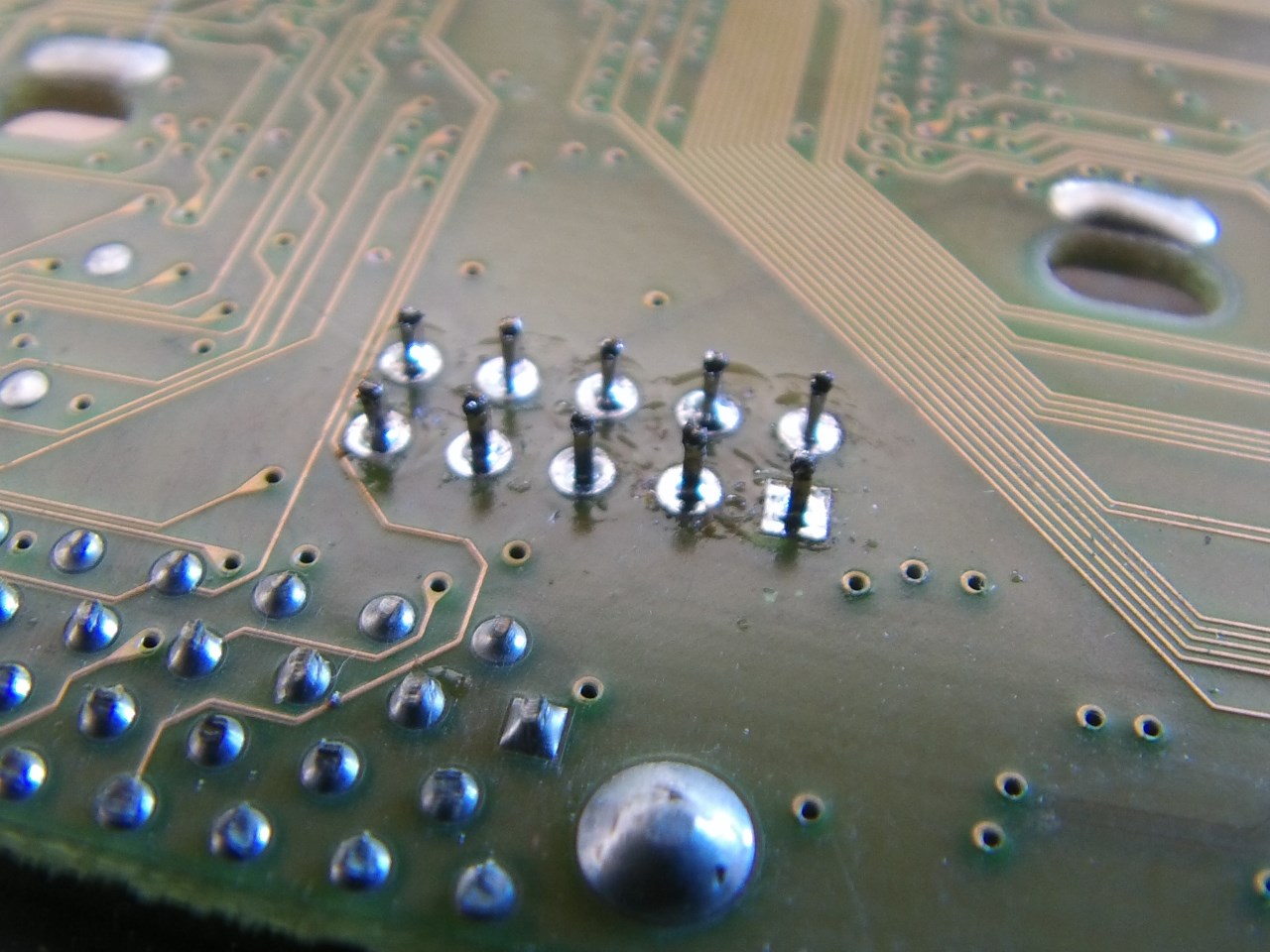

L'installation est assez simple, il suffit déjà d'ôter les 10 cônes de soudure du connecteur :

Ensuite d'y souder le petit adaptateur et pliant à l'autre bout les tiges VGA comme ceci :

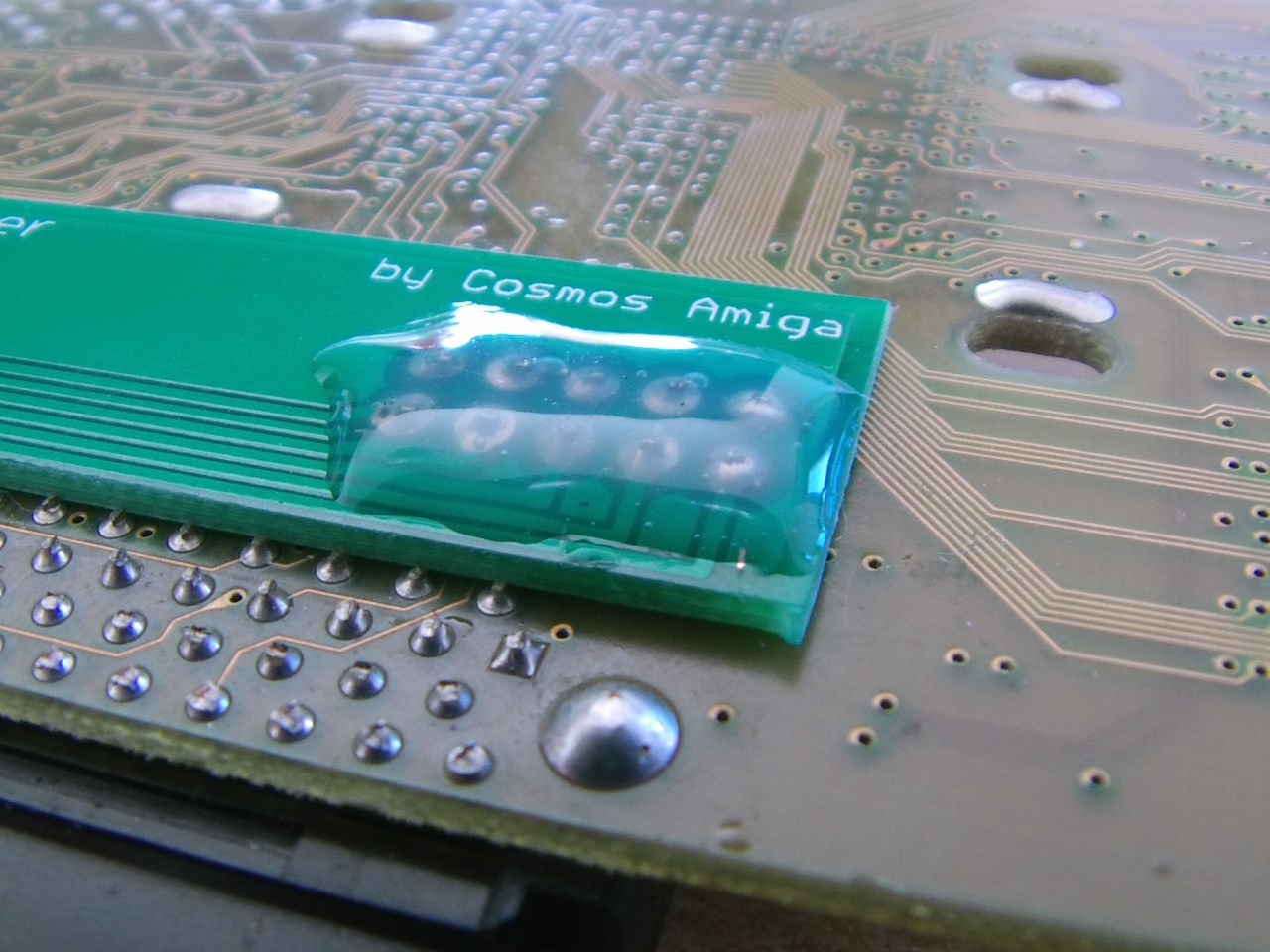

Ensuite, recouvrir le tout de colle chaude afin d'éviter les court-circuits :

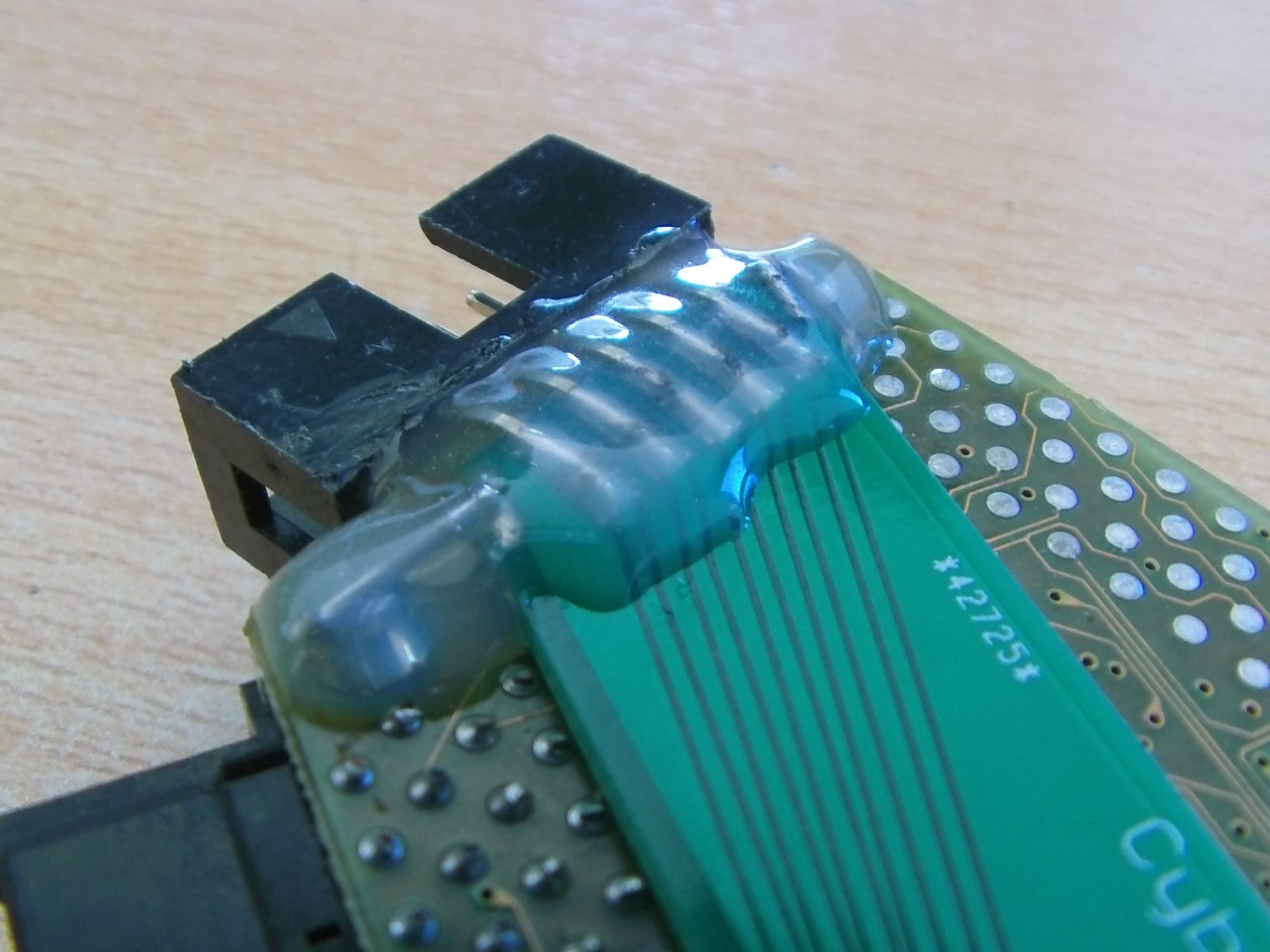

Pareil pour l'autre connexion, soyons prudent :

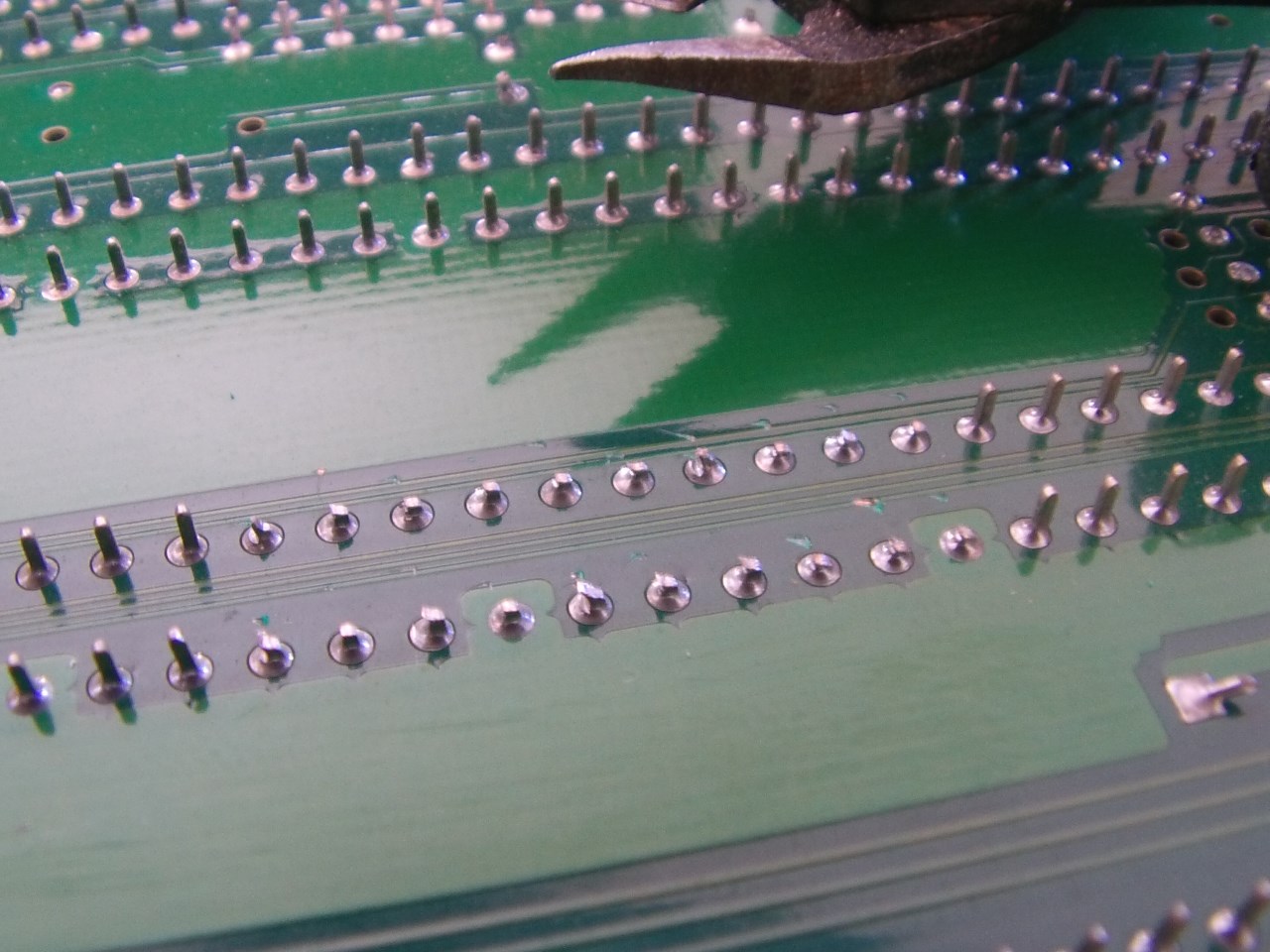

Coupons les longues tiges de la carte fille zorro :

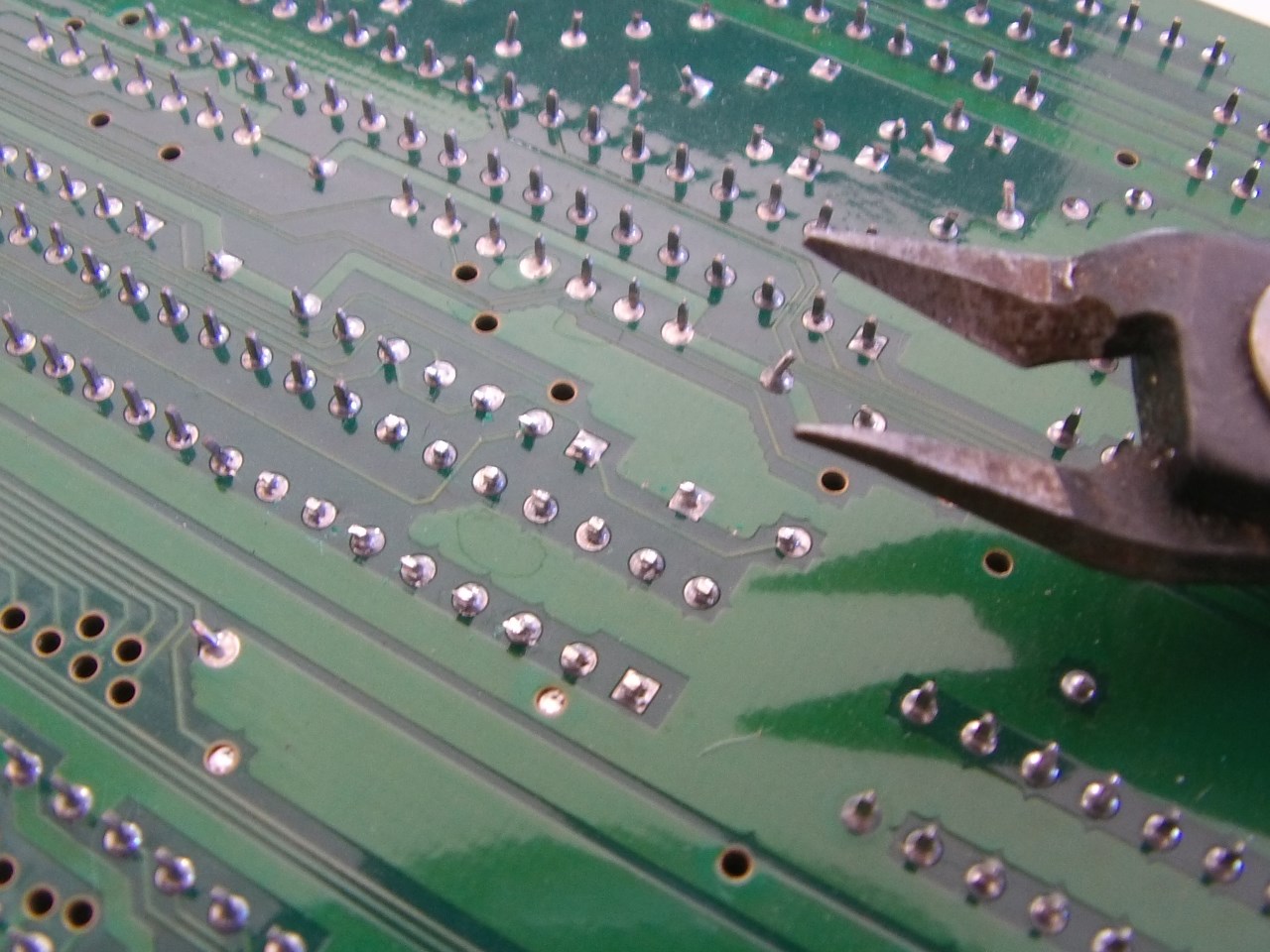

A l'autre endroit aussi :

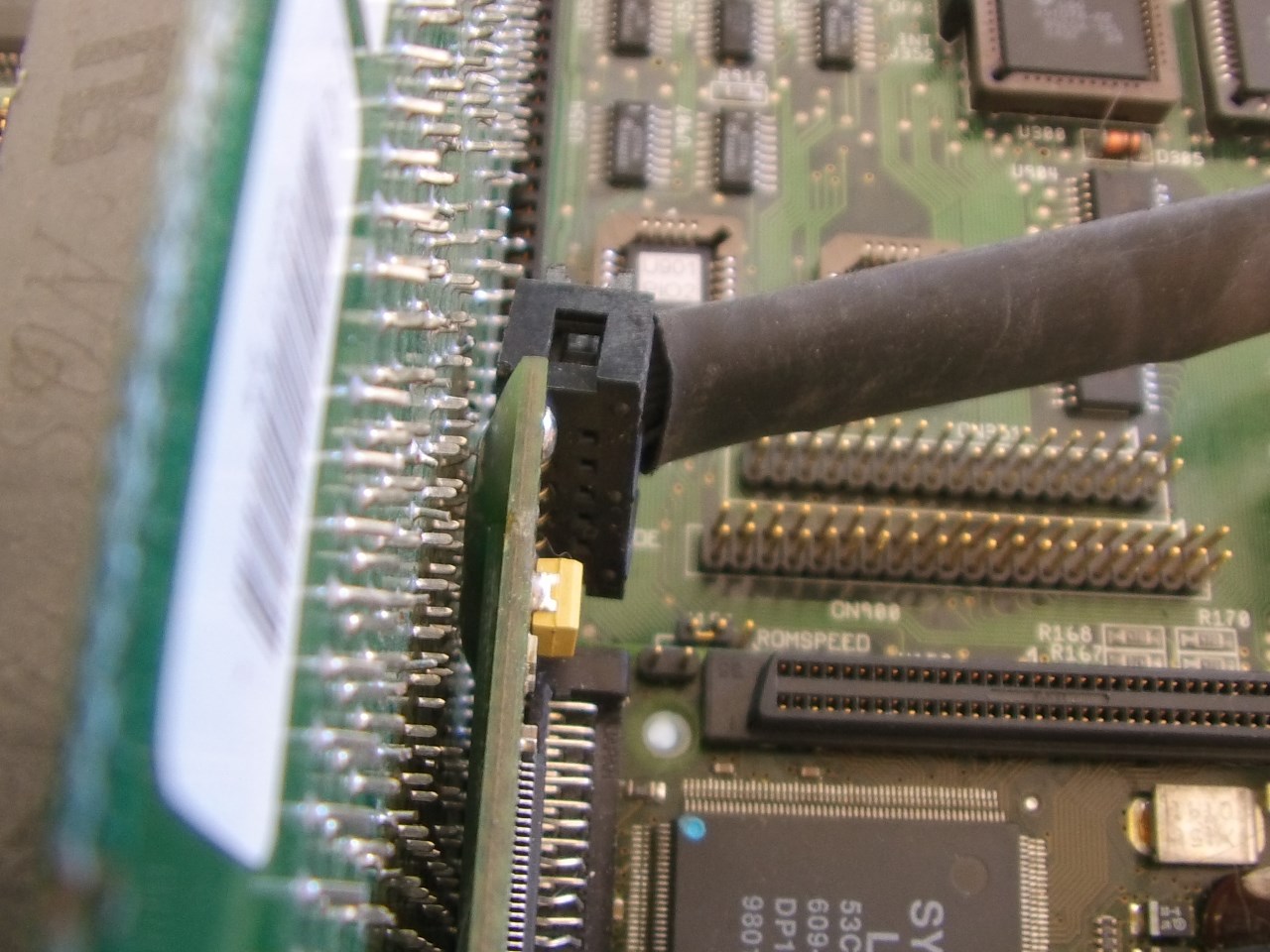

Voilà, ça rulez :

EDIT : il faut aussi connecter les 3 GND, c'est à dire les 3 pinoches du haut reliées à une GND du deuxième connecteur, comme ceci :

Un bon p'tit hack bien d'chez nous !
