jeudi 22 mars 2012

A4000D mega-souk (III)

Bon, maintenant passons aux choses sérieuses : le gros ventilateur doit ventiler de façon optimum les Mach/Cypress ainsi que le CPU cette fois !

Souvenez-vous que les quatre Mach/Cypress sont trop chauds à l'utilisation : ancien article

Pour cela, il faut commencer par dessouder un support Simm :

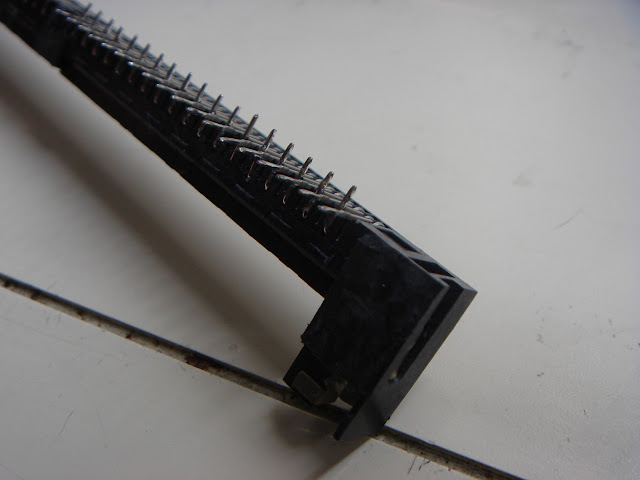

Ensuite, prenons un autre support, mais cette fois droit, c'est à dire à 90° :

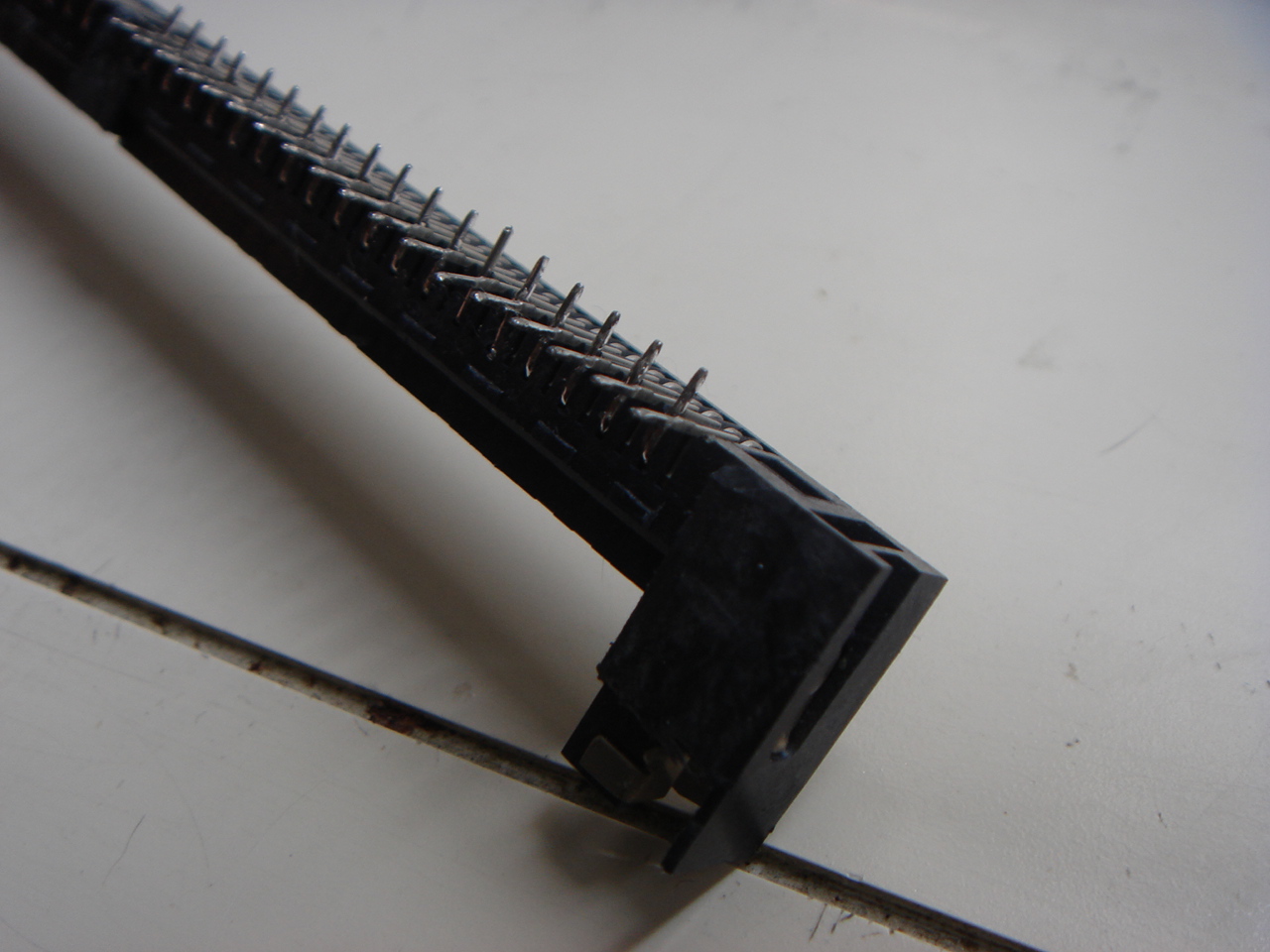

Dont il faut courber les pinoches comme ceci de façon à ce qu'elles correspondent bien entendu à celles de la Simm originale...

... qui était située de l'autre côté !

Soudons ensuite :

Ouf, il reste environ 1 mm entre ce support et les deux roms Kickstart dessous !!

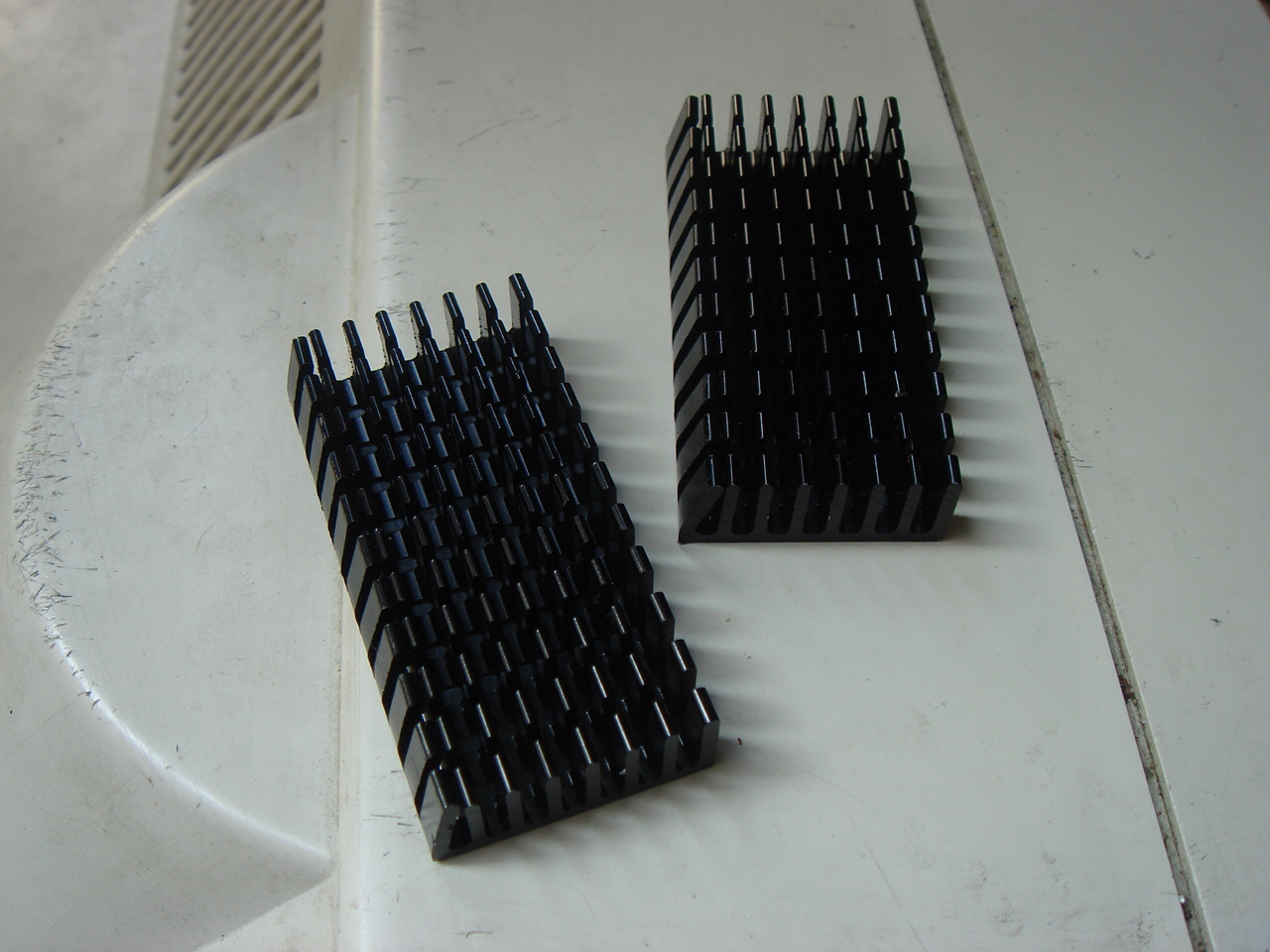

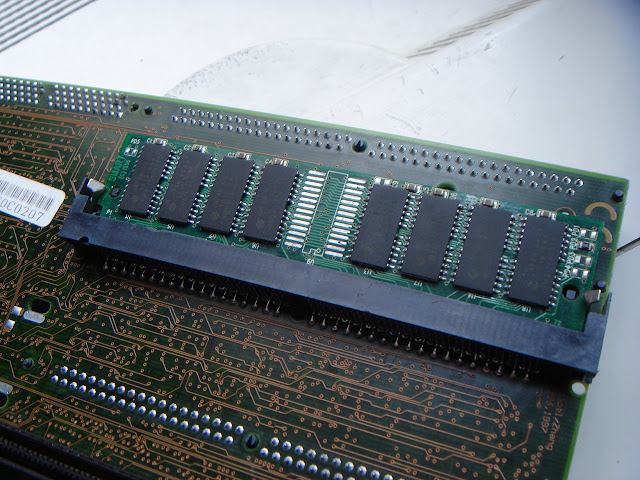

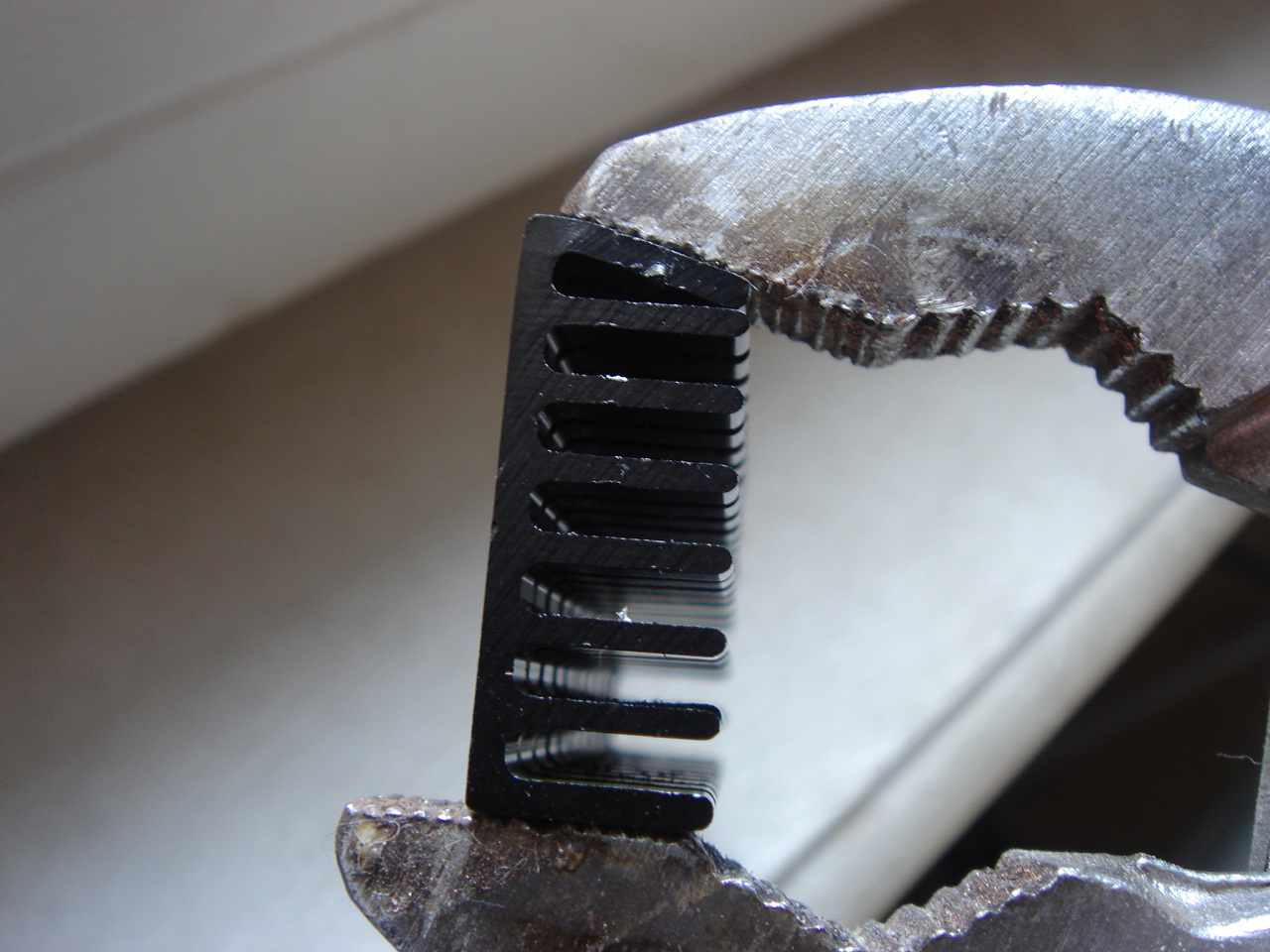

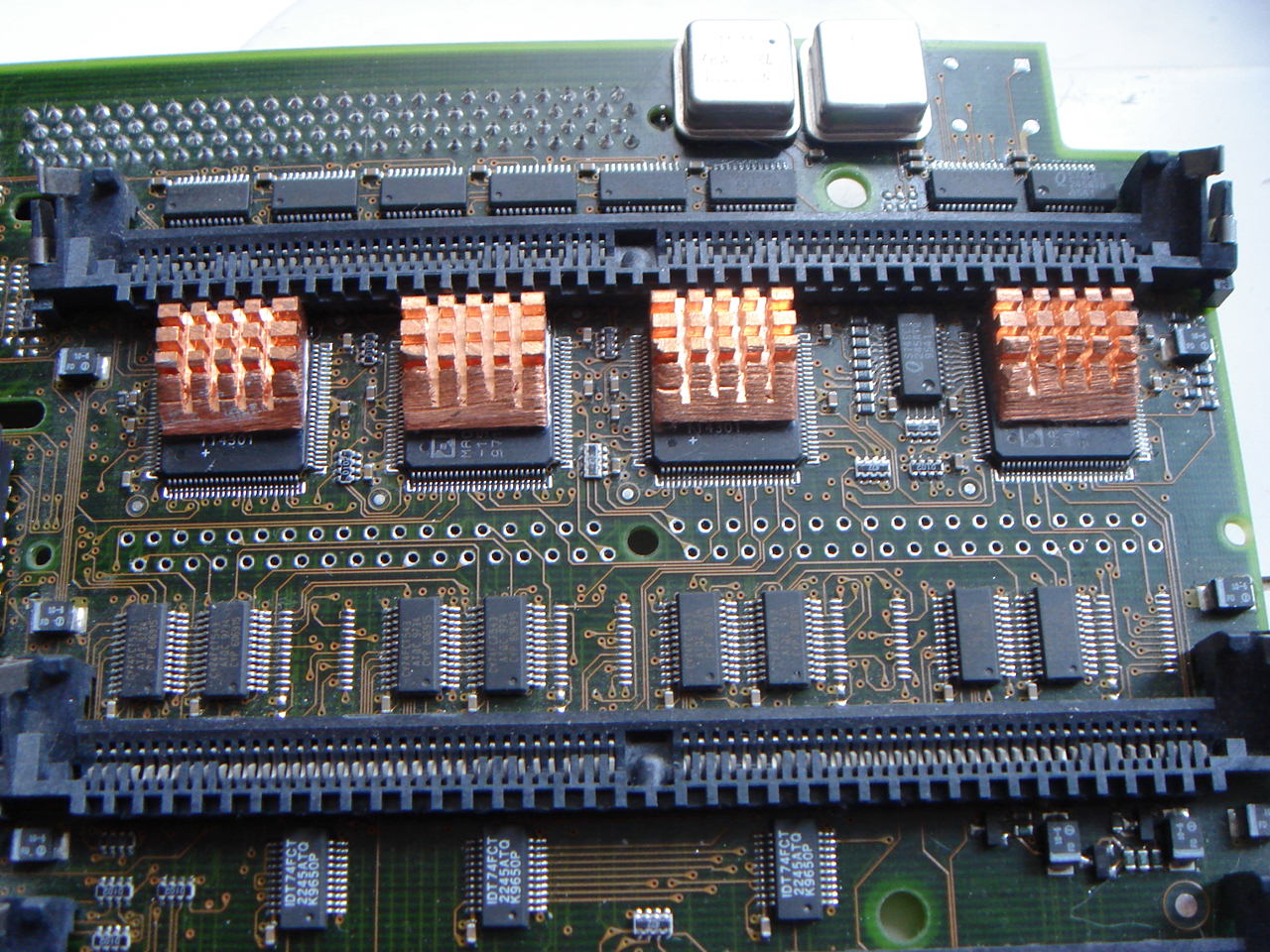

Les deux radiateurs sont enfin arrivés aujourd'hui :

Une bonne pince pour courber légèrement la rangée de devant pour que la Simm puisse se clipser sans soucis :

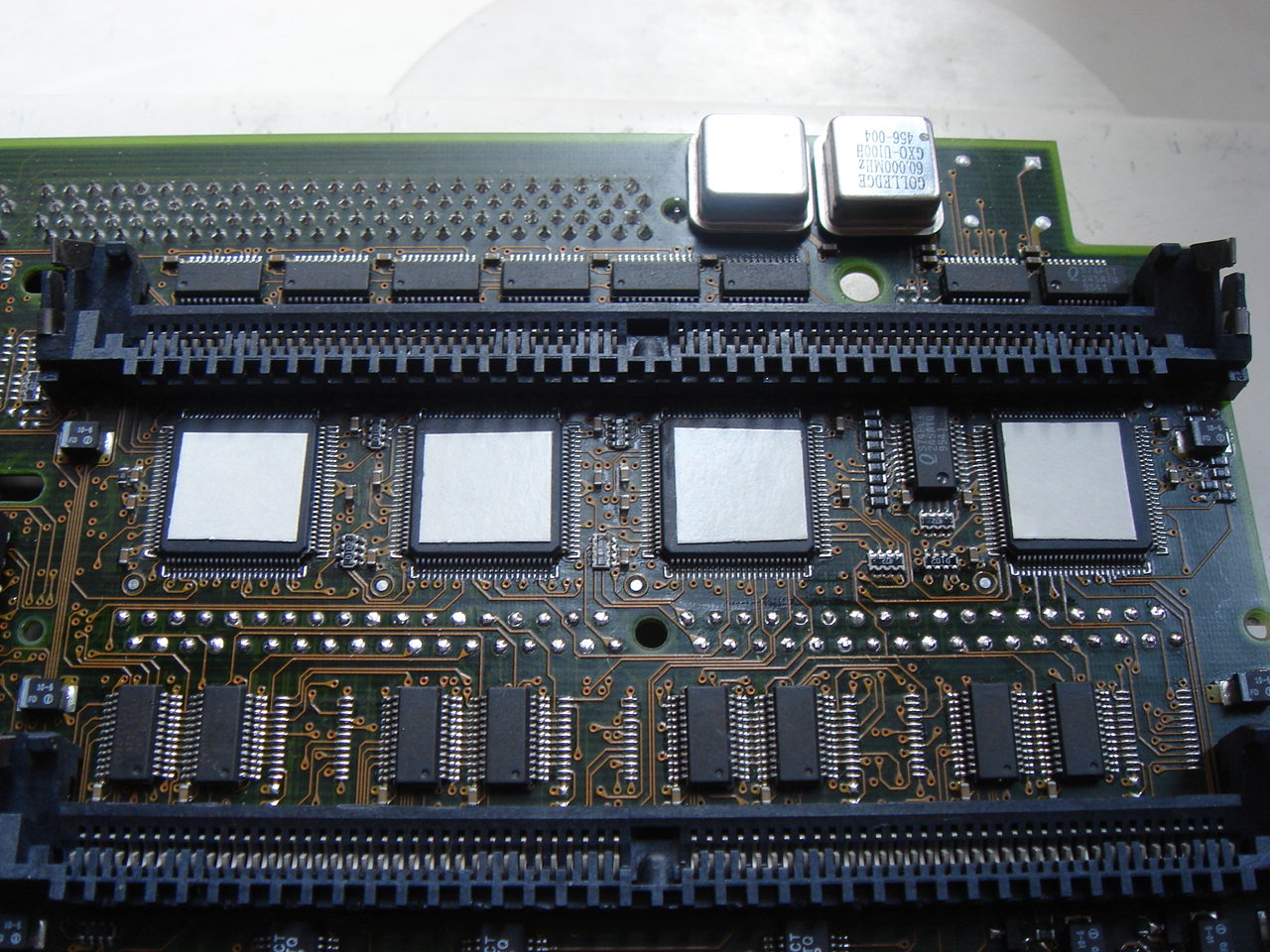

J'ai cette fois utilisé de l'adhésif spécial pour composants :

Voilà :

Le ventilo sur le 060 a donc été ôté.

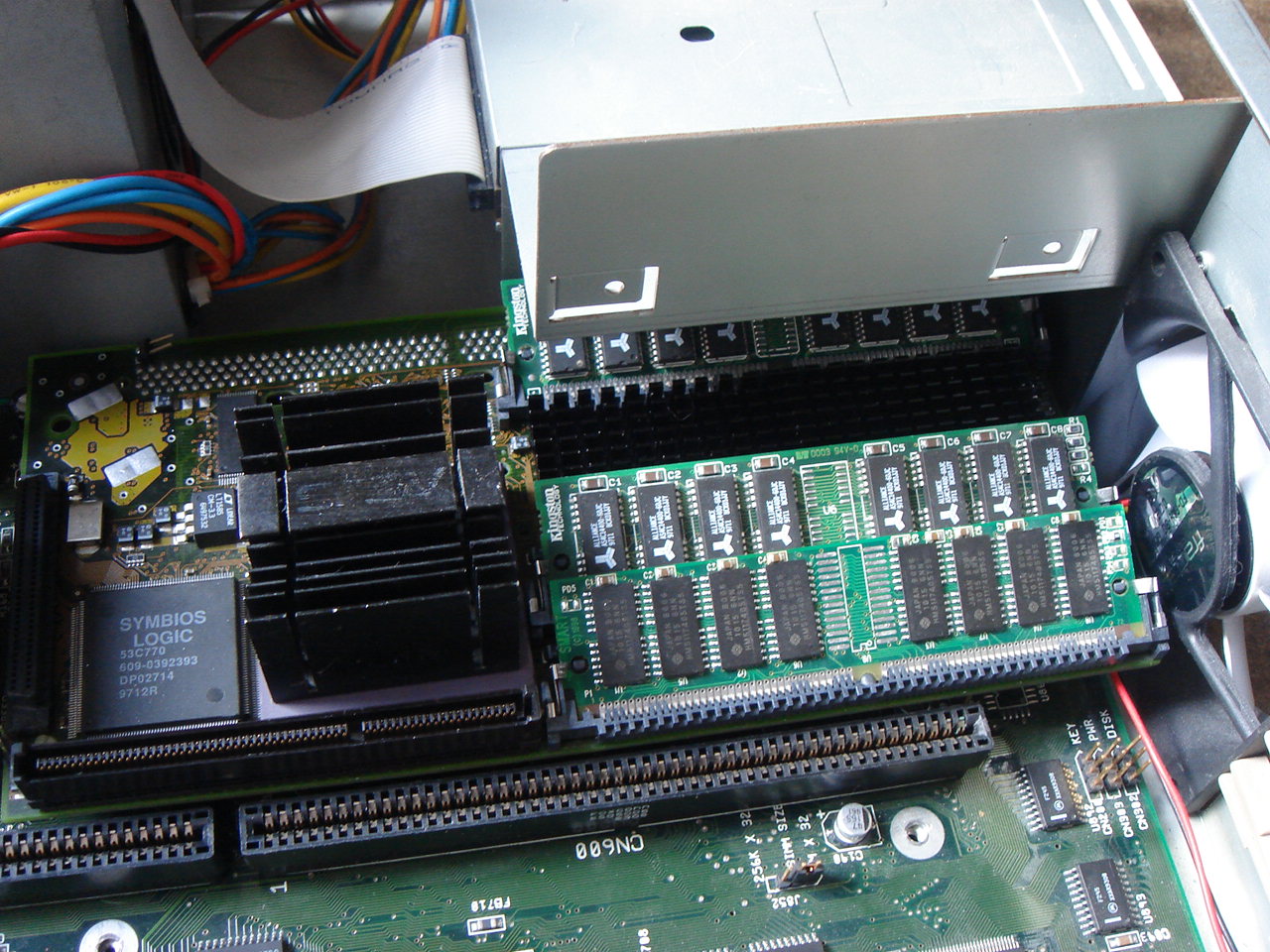

Le gros ventilateur silencieux (11 dB) refroidit maintenant beaucoup mieux et le CPU et les deux nouveaux volumineux radiateurs :

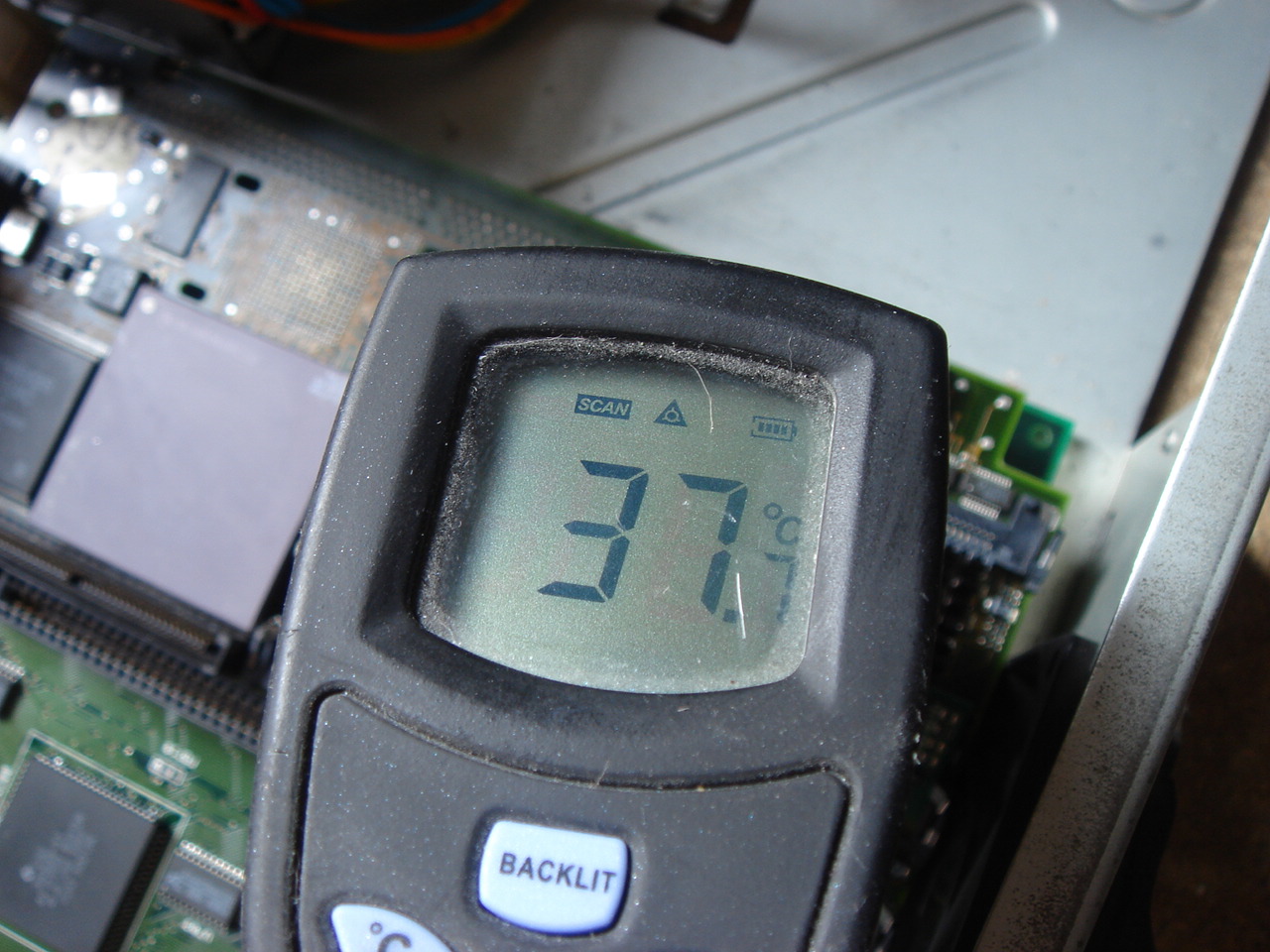

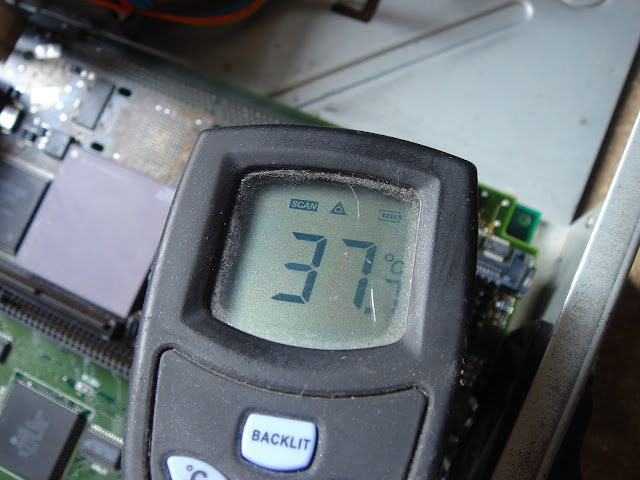

La température a même encore baissée, ici à environ 37° sans le ventilateur branché !


A4000D mega-souk (II)

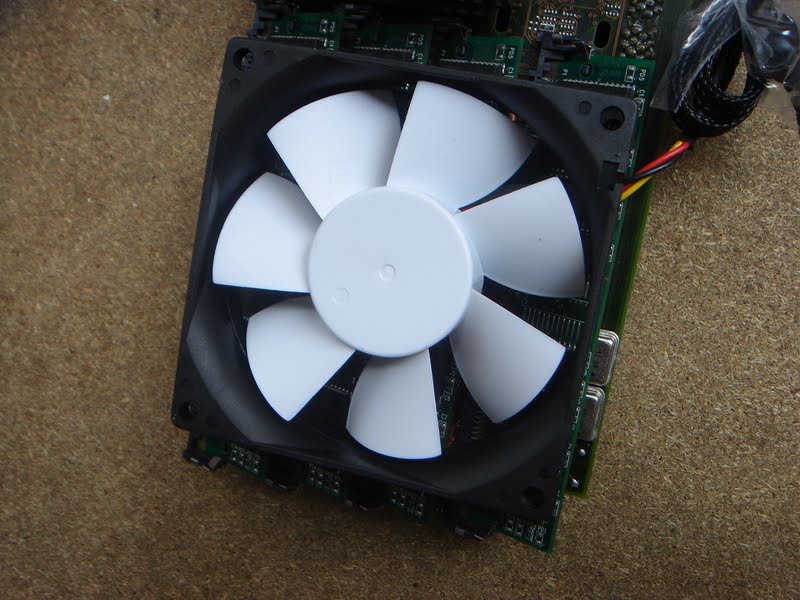

La photo du tout début de l'article précédent ne montrait pas aussi le gros ventilo ajouté sur les Simms :

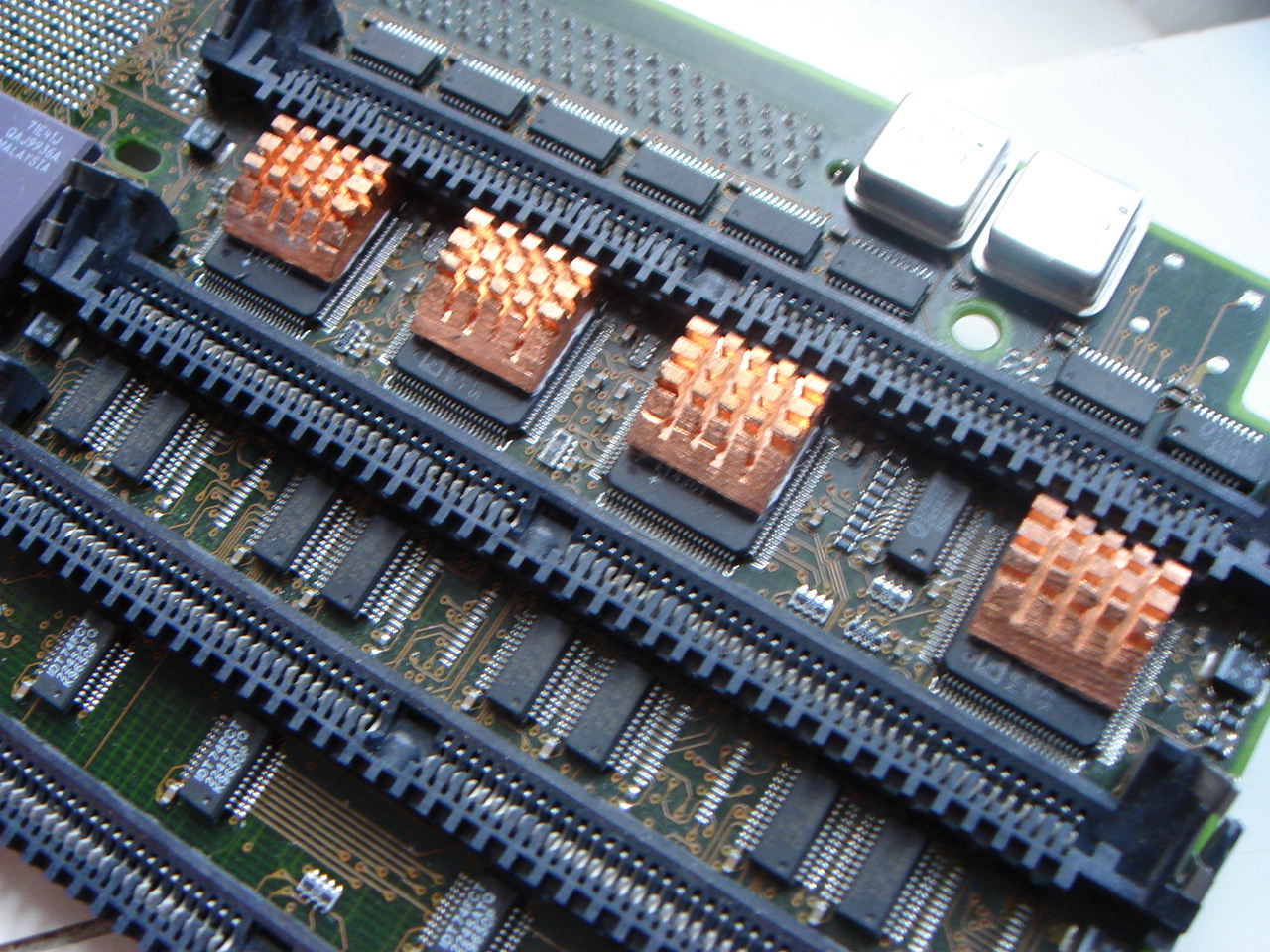

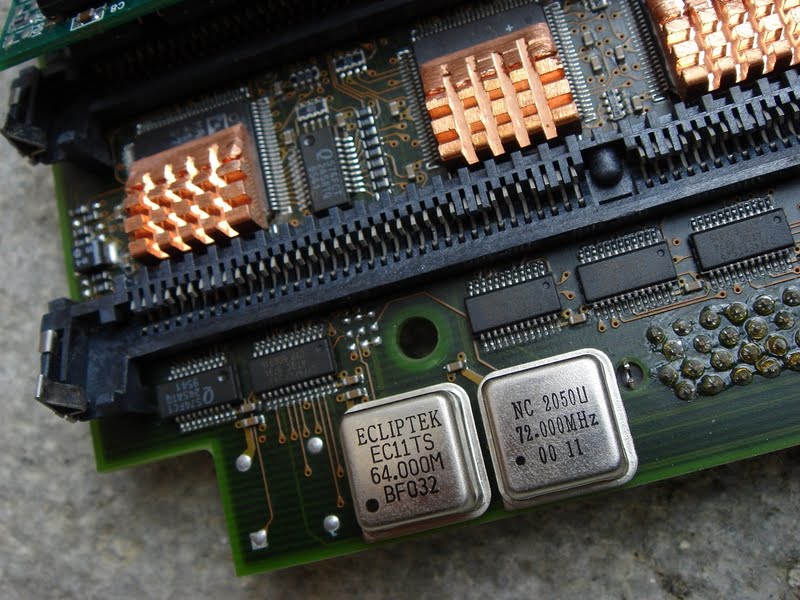

En effet, à 72 Mhz, les quatre composants Mach et Cypress chauffent trop, même avec leurs radiateurs :

Résultat, le 4000 freezait à l'utilisation. D'où le ventilo. Aujourd'hui, nous allons l'intégré de façon nickel ici :

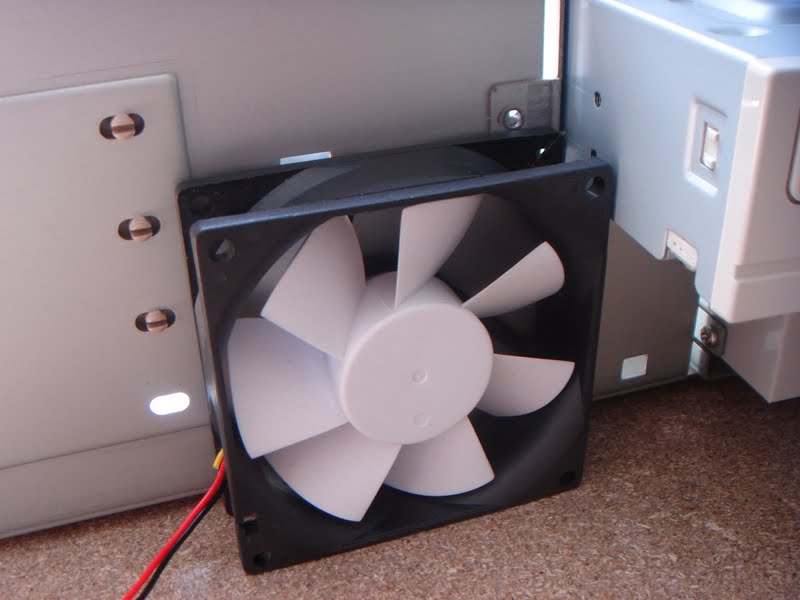

Certains feront remarquer qu'un moins gros aurait été plus simple à installer, mais je n'ai pas trouvé un 60 mm avec le même faible dB. Celui-ci est un 80 mm à seulement 11 dB, le 60 en faisant 19 !

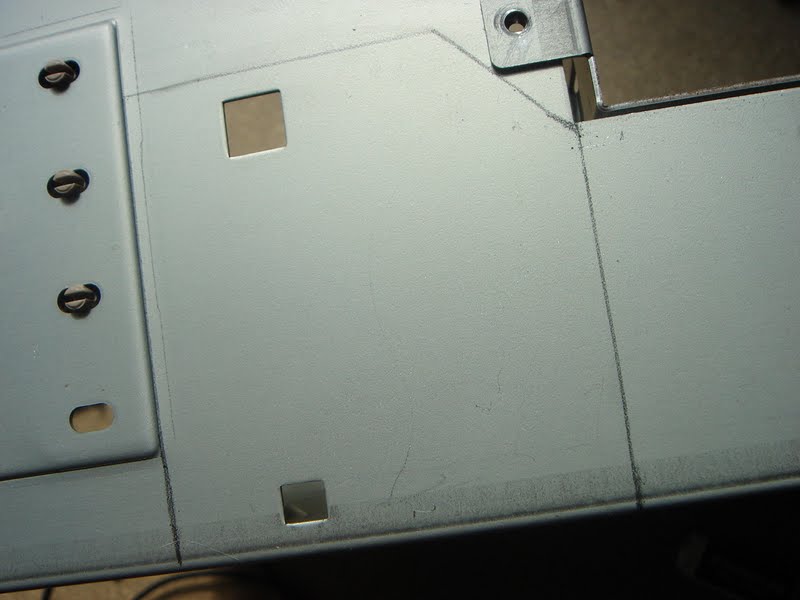

Il suffit ensuite de bien délimiter au crayon ce qu'il faut découper :

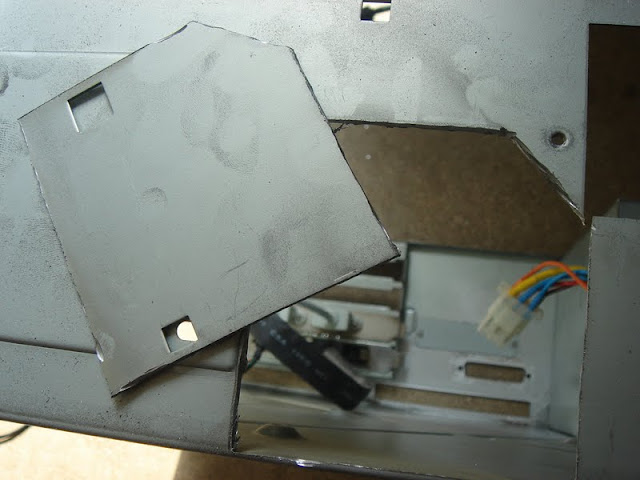

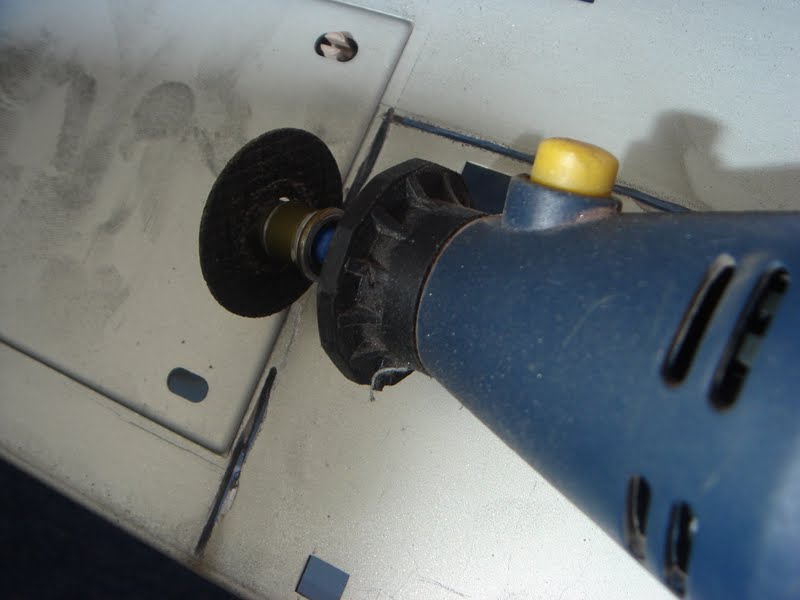

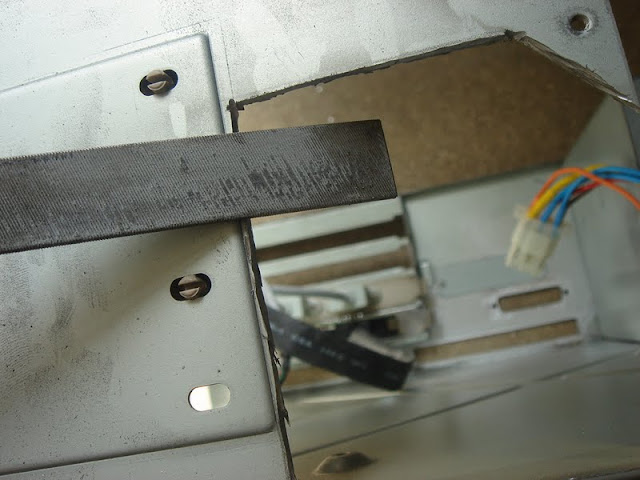

Pas fastoche, le métal est très dur... Ensuite, il est conseillé de bien fignoler la découpe :

Arg, ça rentre pas avec le capot !!

Il faut agrandir quelque peu :

C'est bon cette fois :

Il faut un nouveau trou pour les câbles leds et de la serrure avant :

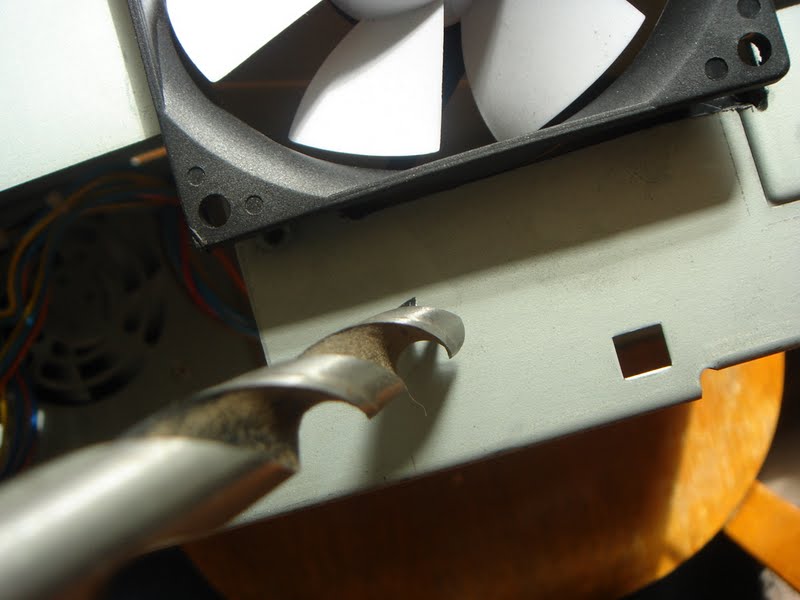

Arf, la mèche n'est pas assez costaude... Va falloir en racheter une autre plus tard :

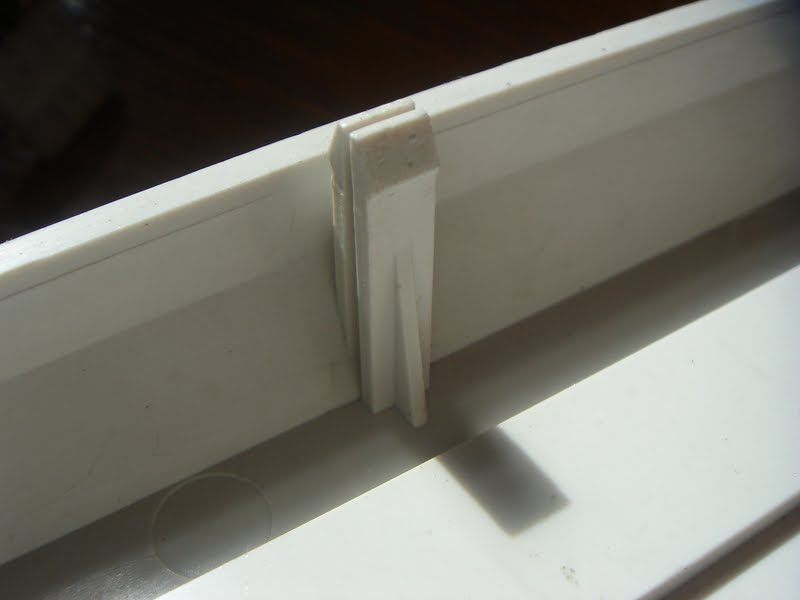

Il est nécessaire d'ôter le clipse du centre avec une pince coupante :

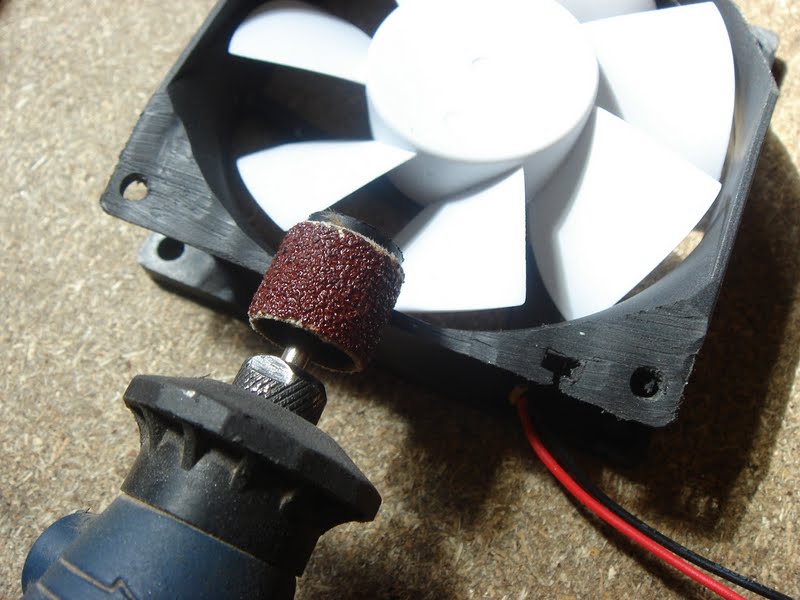

Le bas du ventilateur doit être aussi légèrement aménagé :

Ainsi que son coin pour que le cadis puisse s'insérer :

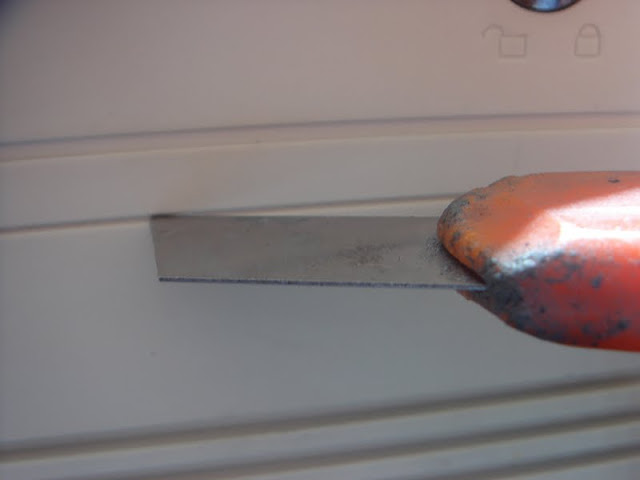

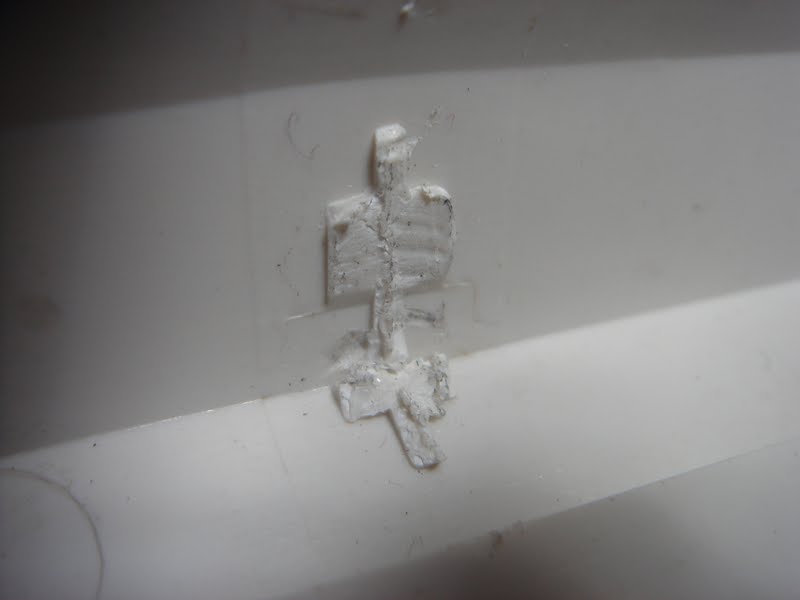

Faisons ensuite une entaille sur la coque avant juste devant le ventilo afin que l'air puisse se renouveler dans le boitier :

Pas simple, en chauffant la lame, c'est un peu plus aisé. La fente est discrète, très bien :

Voilà, c'est pile impec :

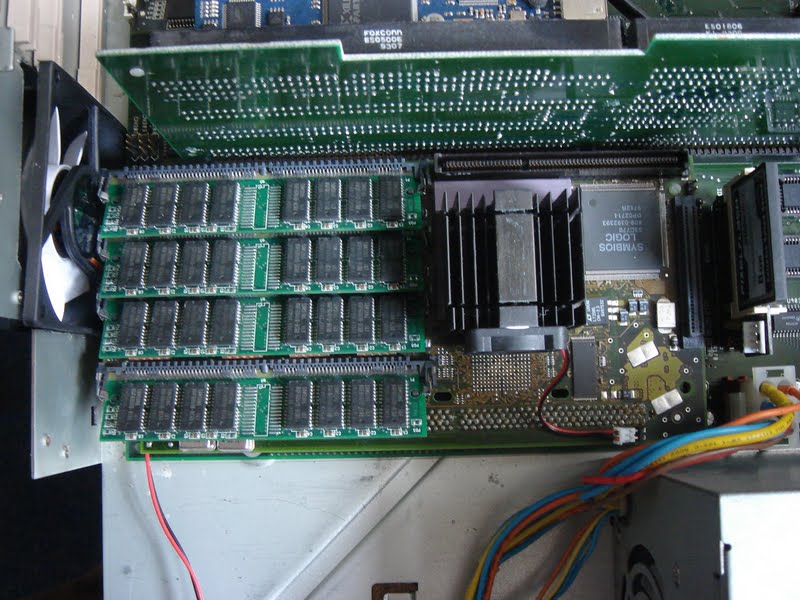

Le ventilateur souffle de l'air frais sur toute la CyberStorm MK3 maintenant :

Plus besoin du ventilo sur le radiateur maintenant :

Il est même plus futé de repositionner le rad et ses ailettes dans le sens du souffle :

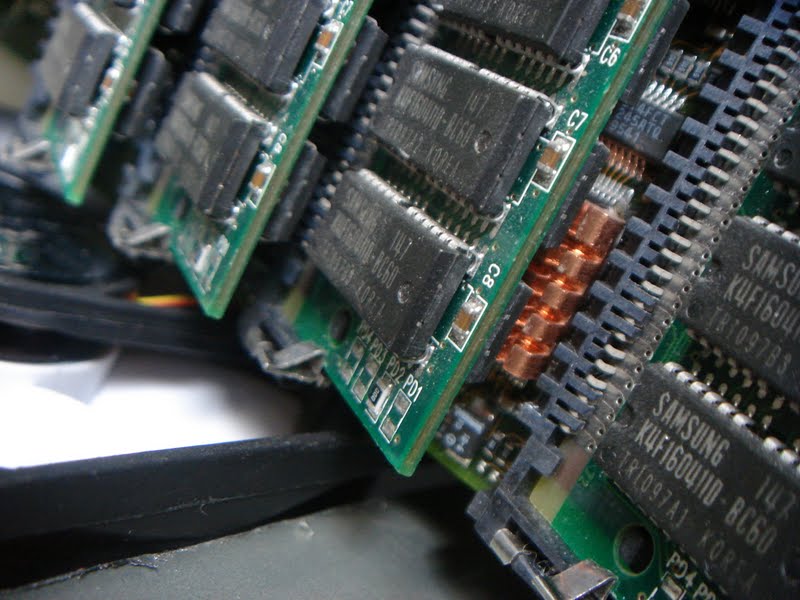

Cette installation n'est pas encore parfaite. En effet, les quatre composants Mach Cypress ne bénéficient pas d'une très bonne ventilation :

Il y a une solution assez complexe que nous verrons dans un prochain article...


A4000D mega-souk (I)

Mais regardez ce b***el :

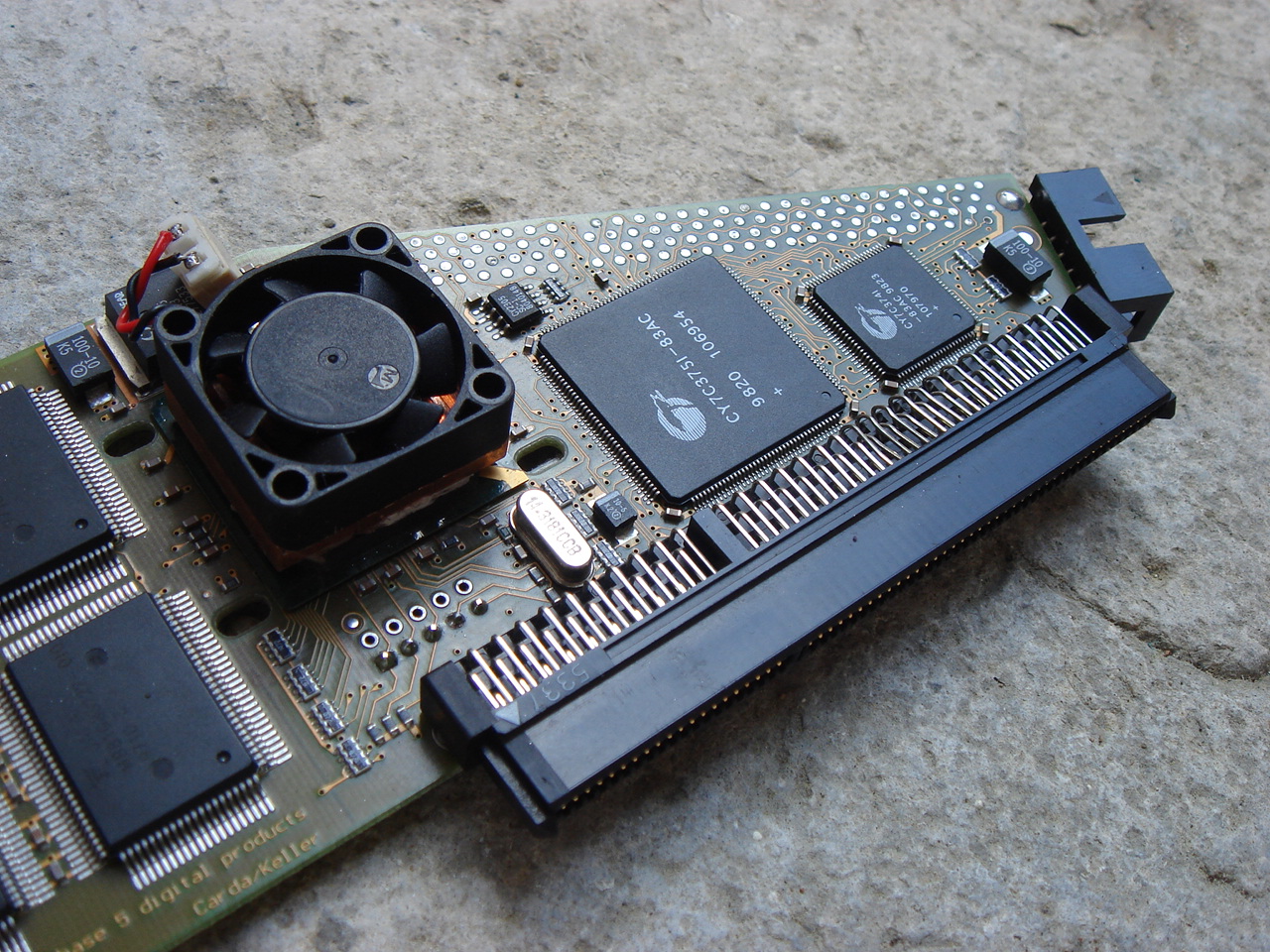

Des nappes partout, et surtout le connecteur CyberVisionPPC qui gène le ventilo :

Alors, je dis STOP à tout ce me****r !

Trouvons une solution pour tout d'abord avoir un connecteur VGA plus accessible et qui laisse le ventilo tranquille :

Comme bien souvent avec Cosmos, il faut dessouder :

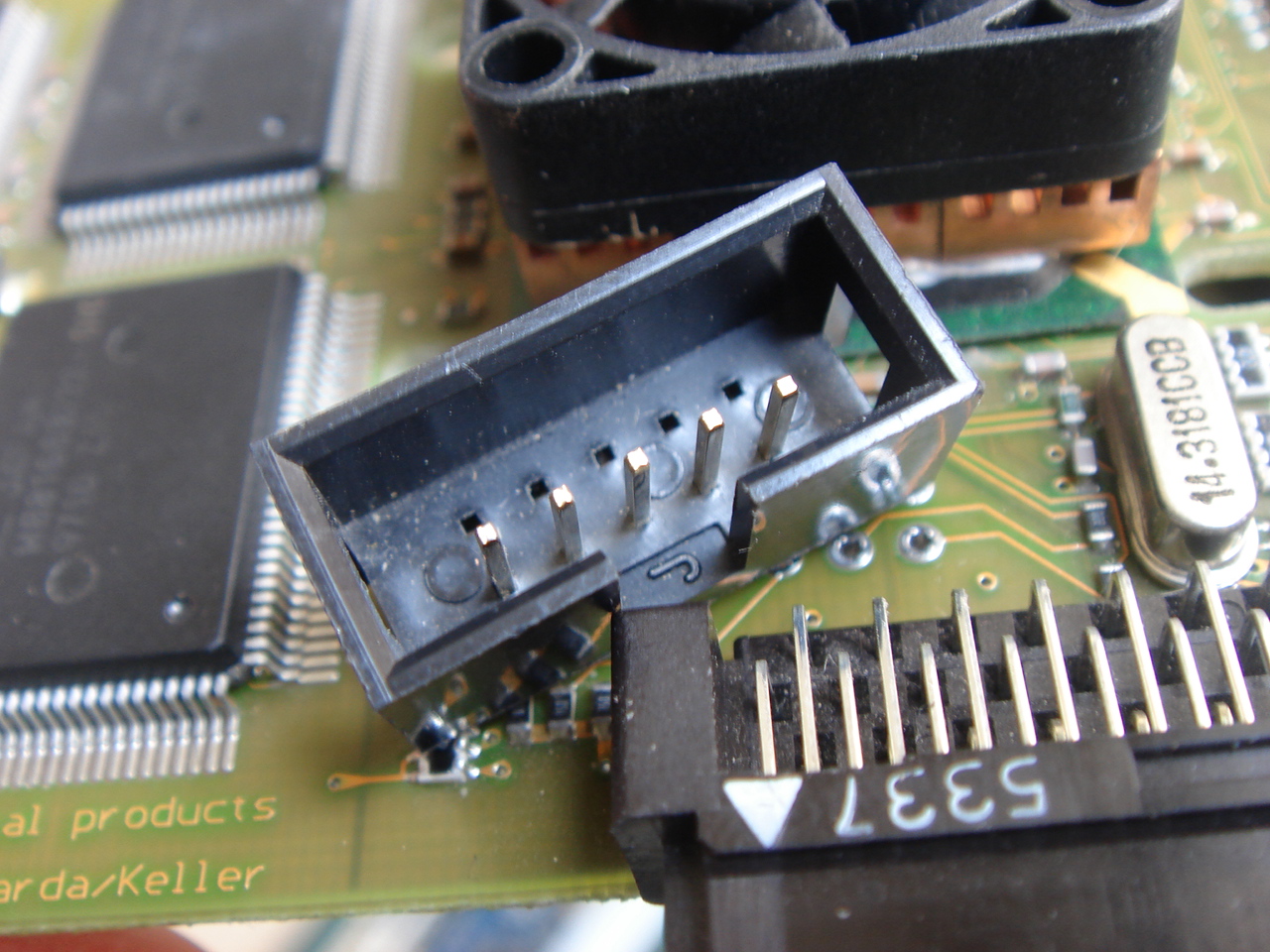

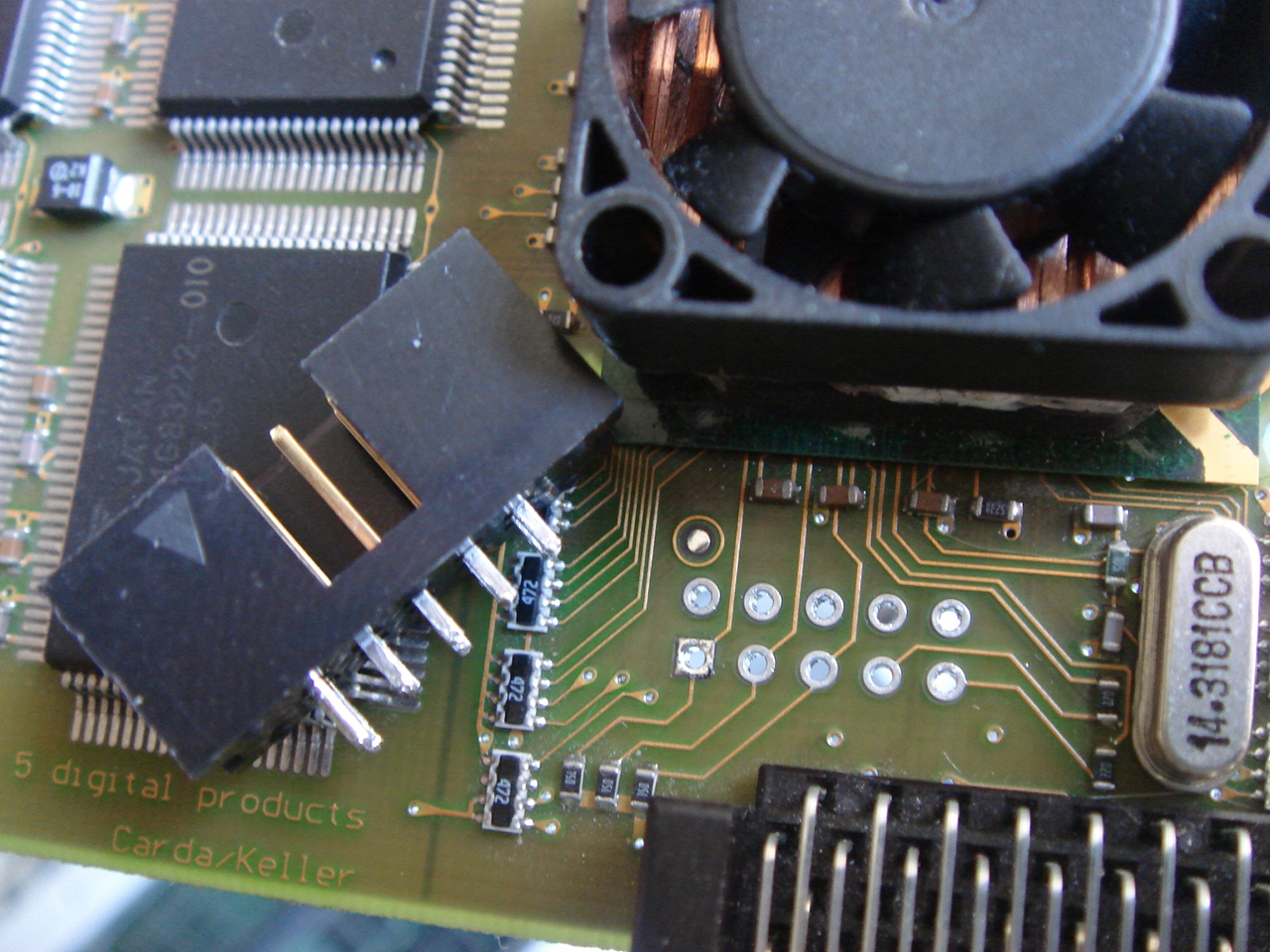

Seuls les cinq picots du dessous sont utilisés. Il est donc conseillé d'ôter ceux du dessus dont nous aurons besoin plus tard :

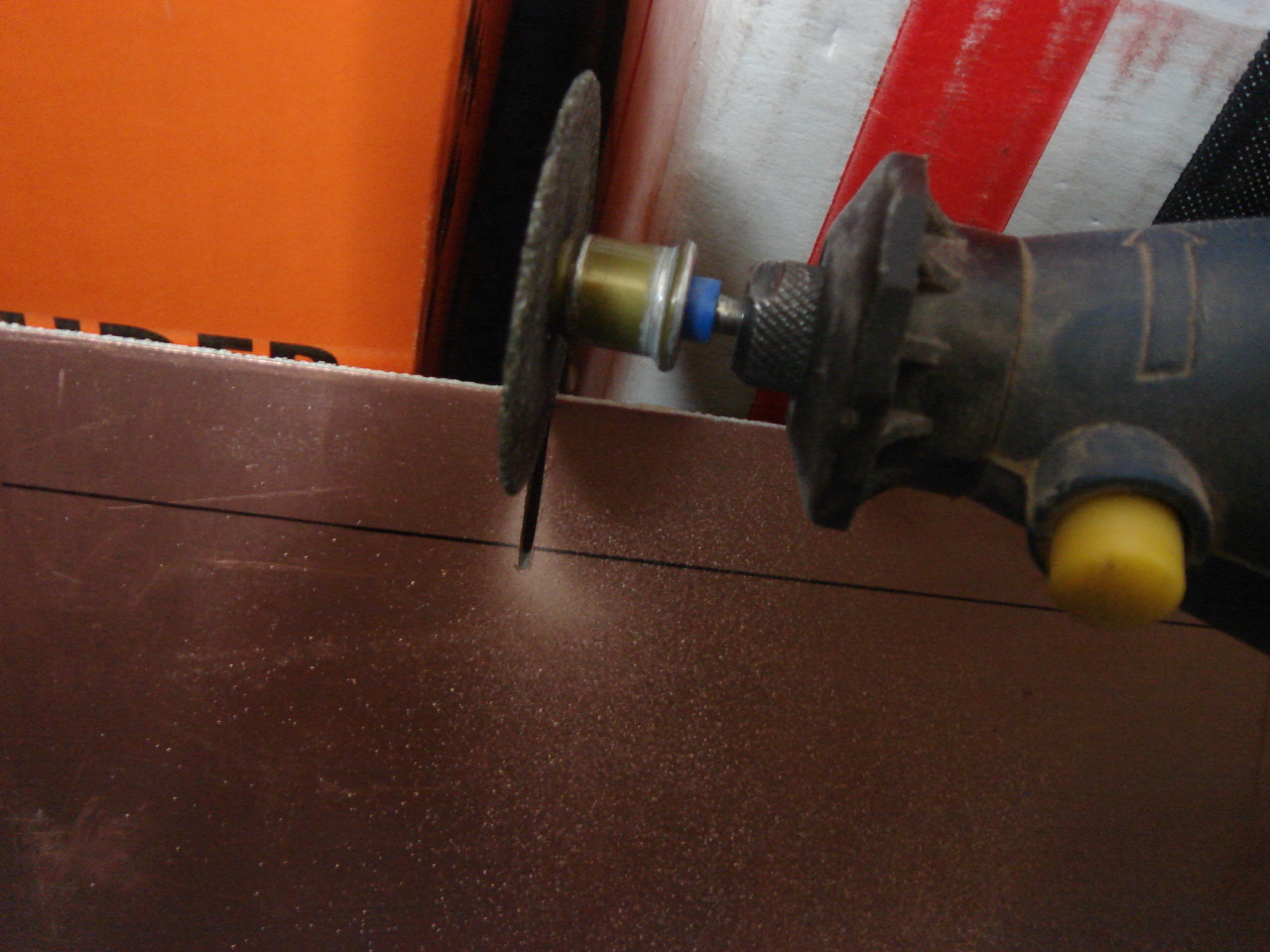

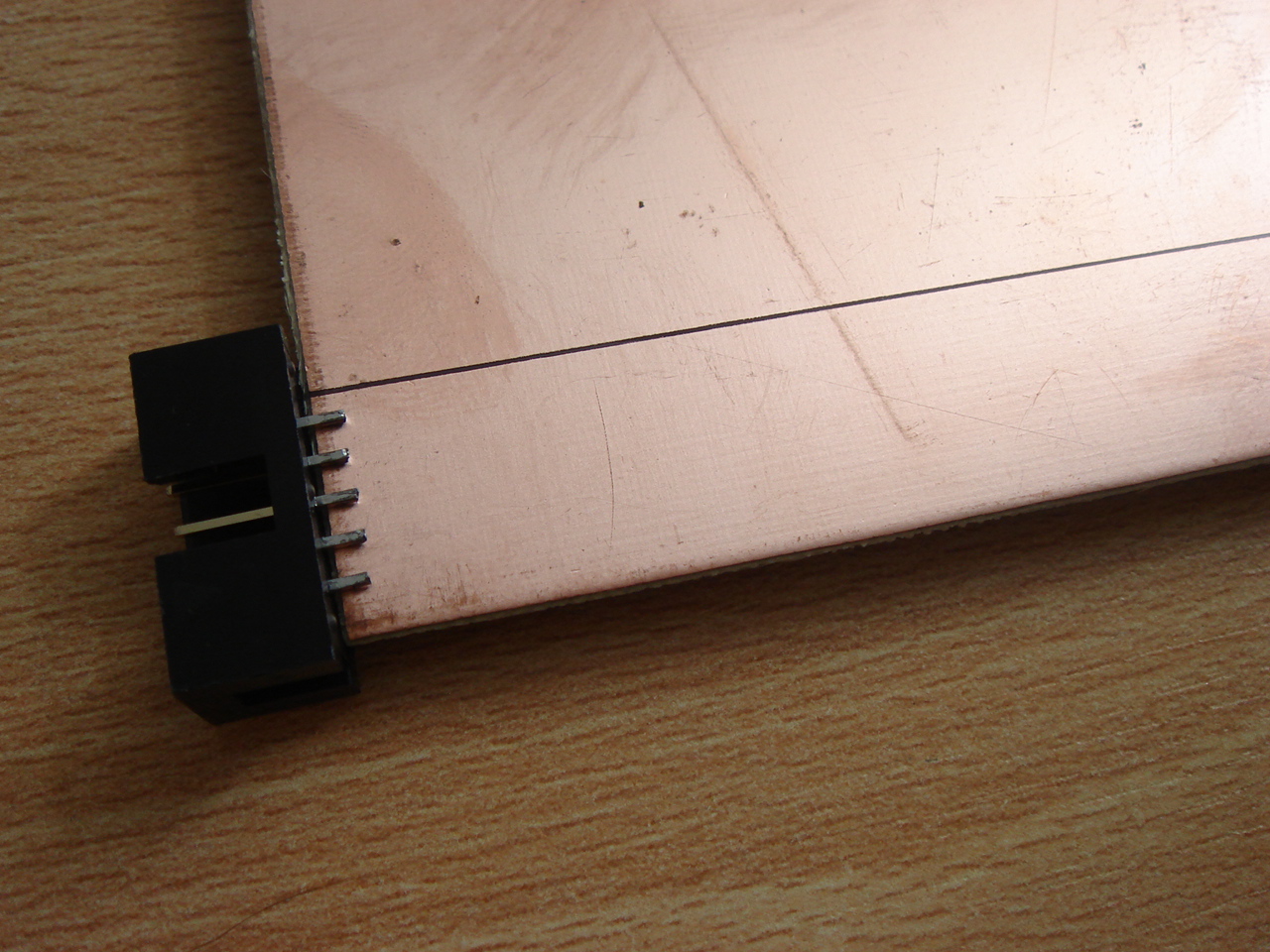

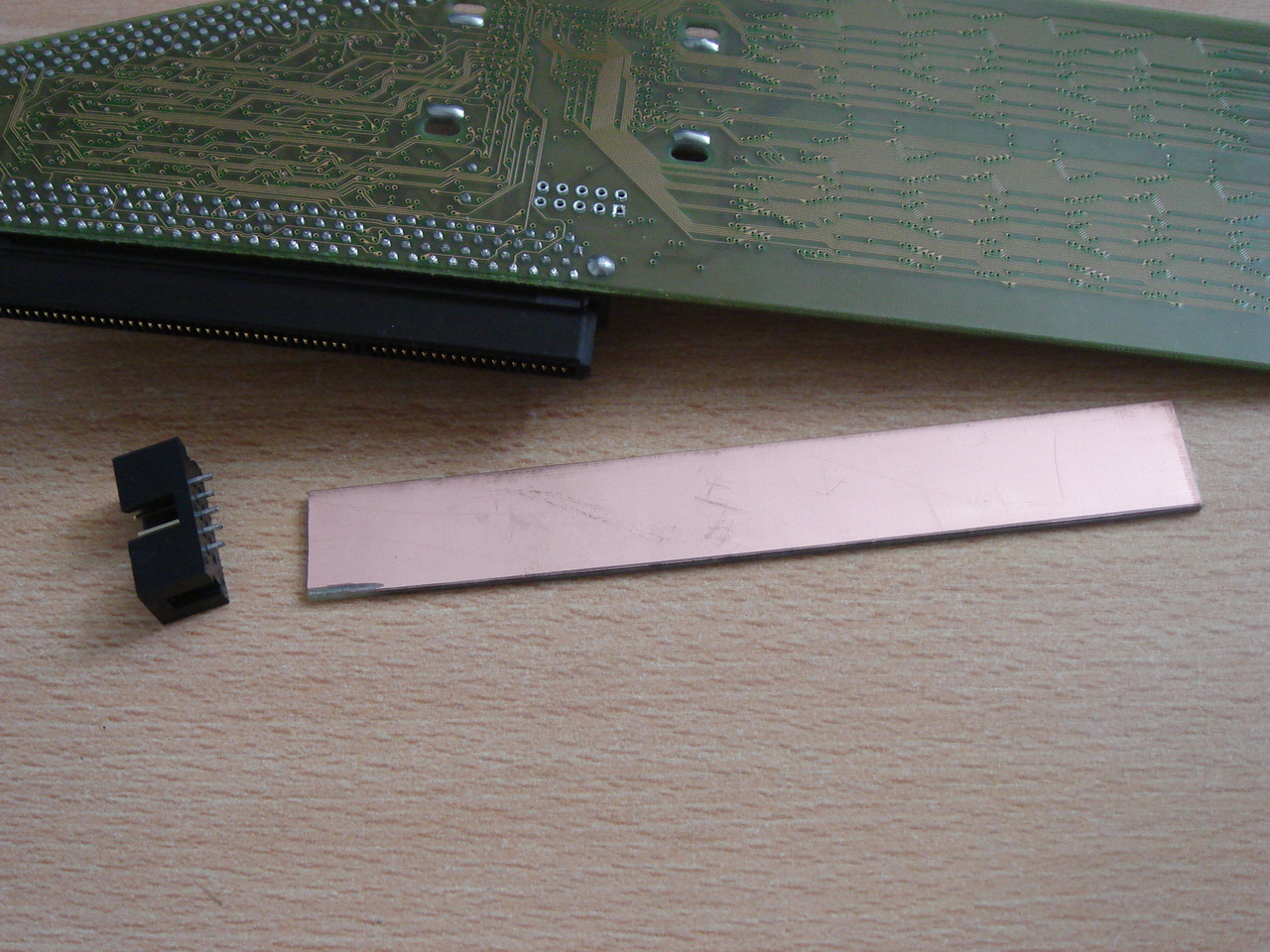

Prenons ensuite une PCB simple face pour réaliser un prototype de déviation des signaux :

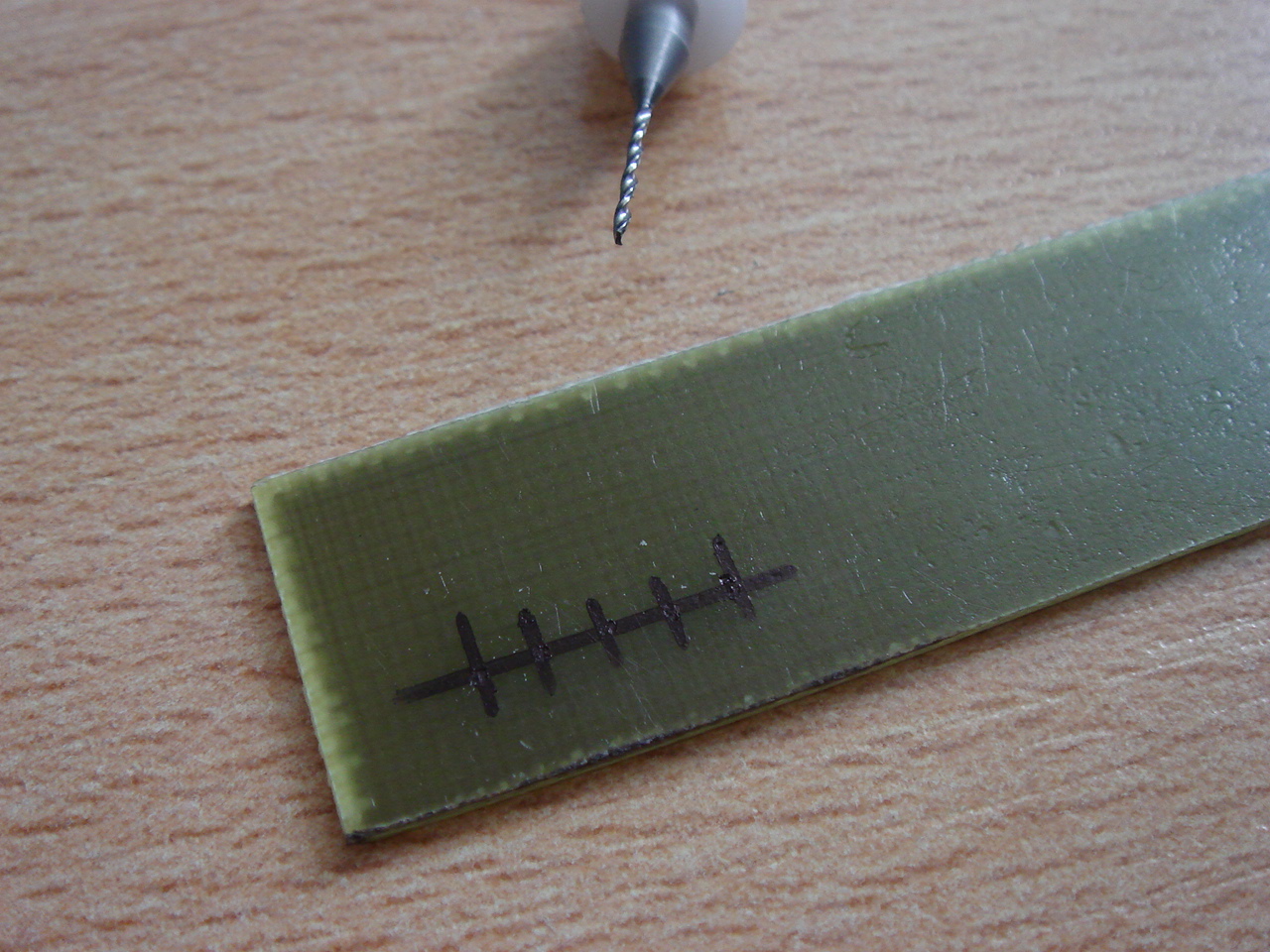

Il suffit ensuite de préparer les emplacements des trous à percer :

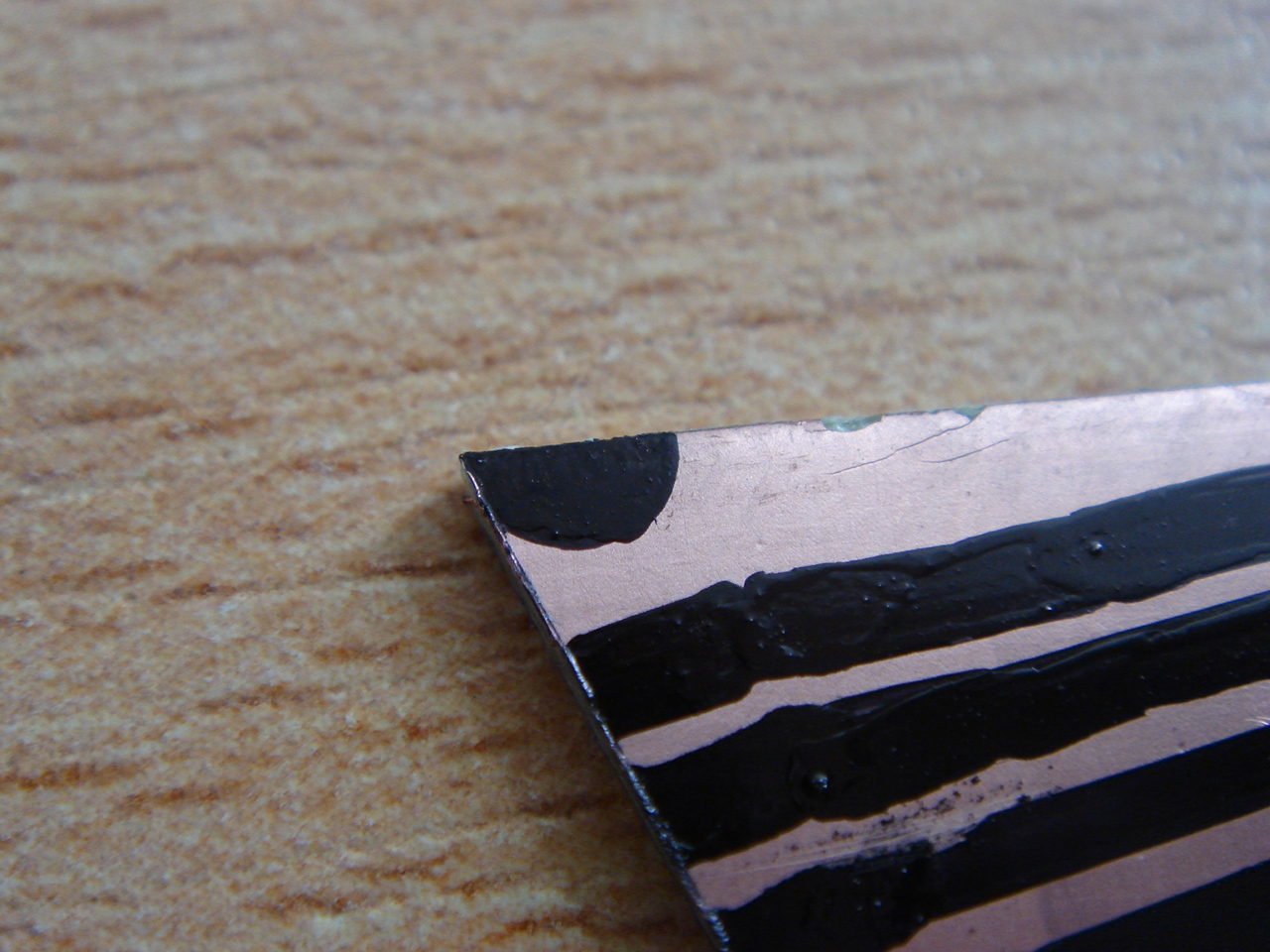

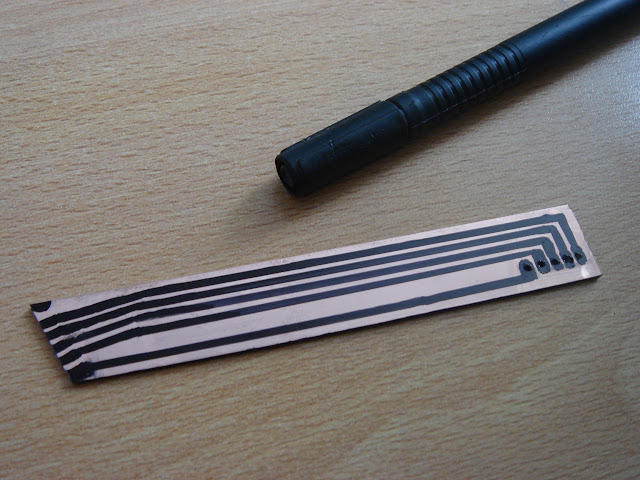

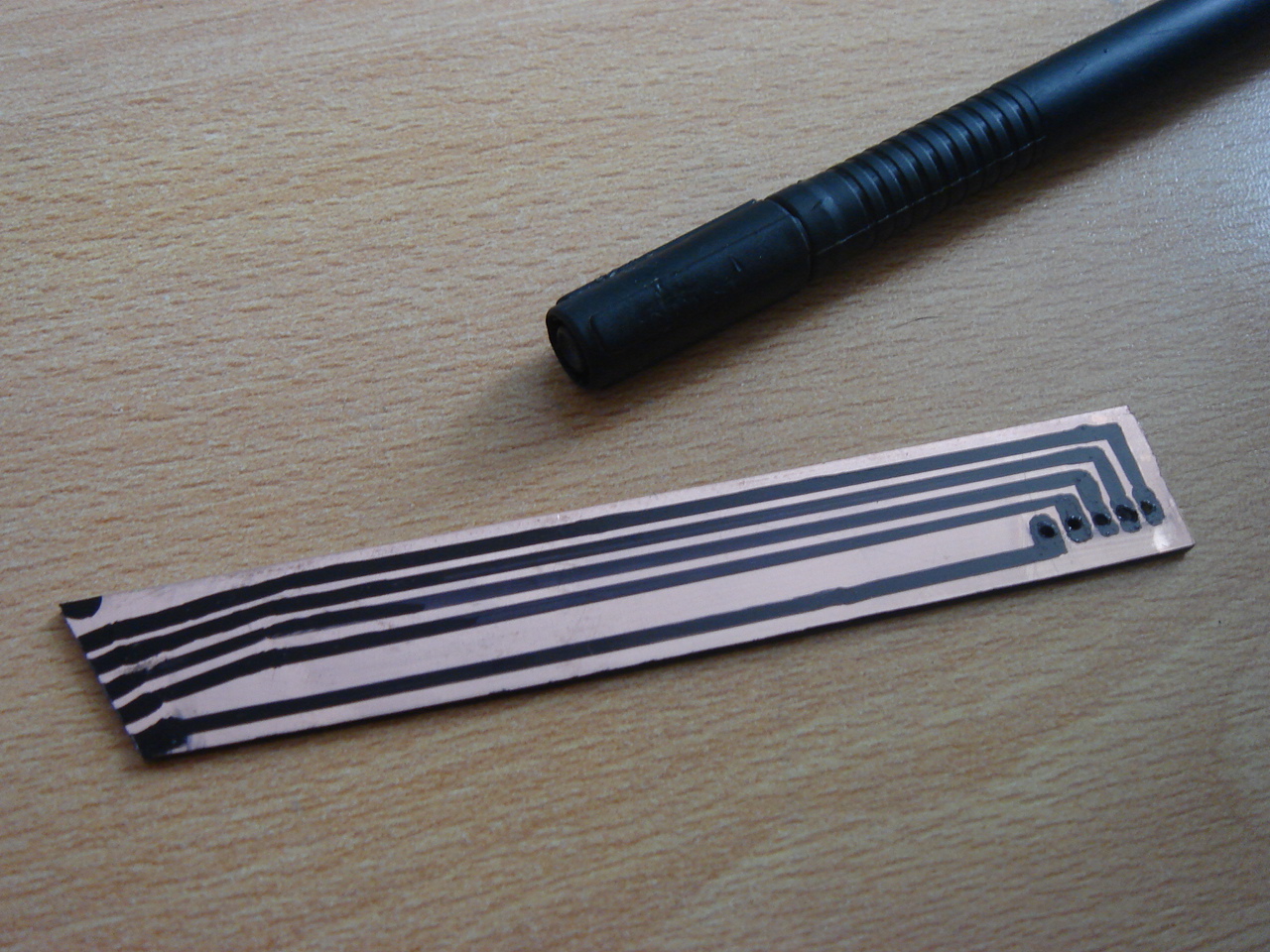

Ensuite avec un crayon spécial PCB, dessiner les pistes sur le cuivre. Cette encre spéciale va servir de protection pour le process suivant. Notez que le crayon utilisé ici est de piètre qualité : il n'est déjà pas possible d'obtenir des pistes plus fines et comme nous le verrons plus tard sur les photos, il n'est pas trop protecteur...

Un ajout ici qui permettra de bien fixer cette plaque additionnelle sur la CyberVisionPPC :

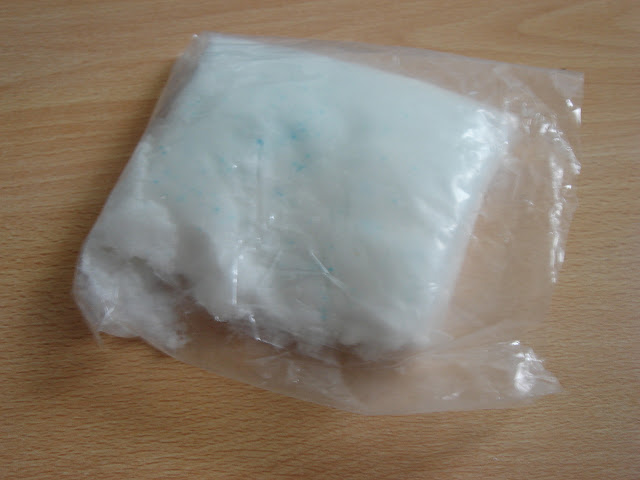

Vient ensuite la phase qui consiste à ôter le cuivre superflu. Ici, c'est une poudre blanche trouvée sur Internet qui est utile et simple d'emploi :

Il suffit en effet d'en déposer un peu dans une casserole et de chauffer :

Attendre ensuite les bulles et couper le rechaud :

Sur la notice du produit, il est écrit qu'il est possible de boire l'eau, mais non, ne le faite pas ! lol !!

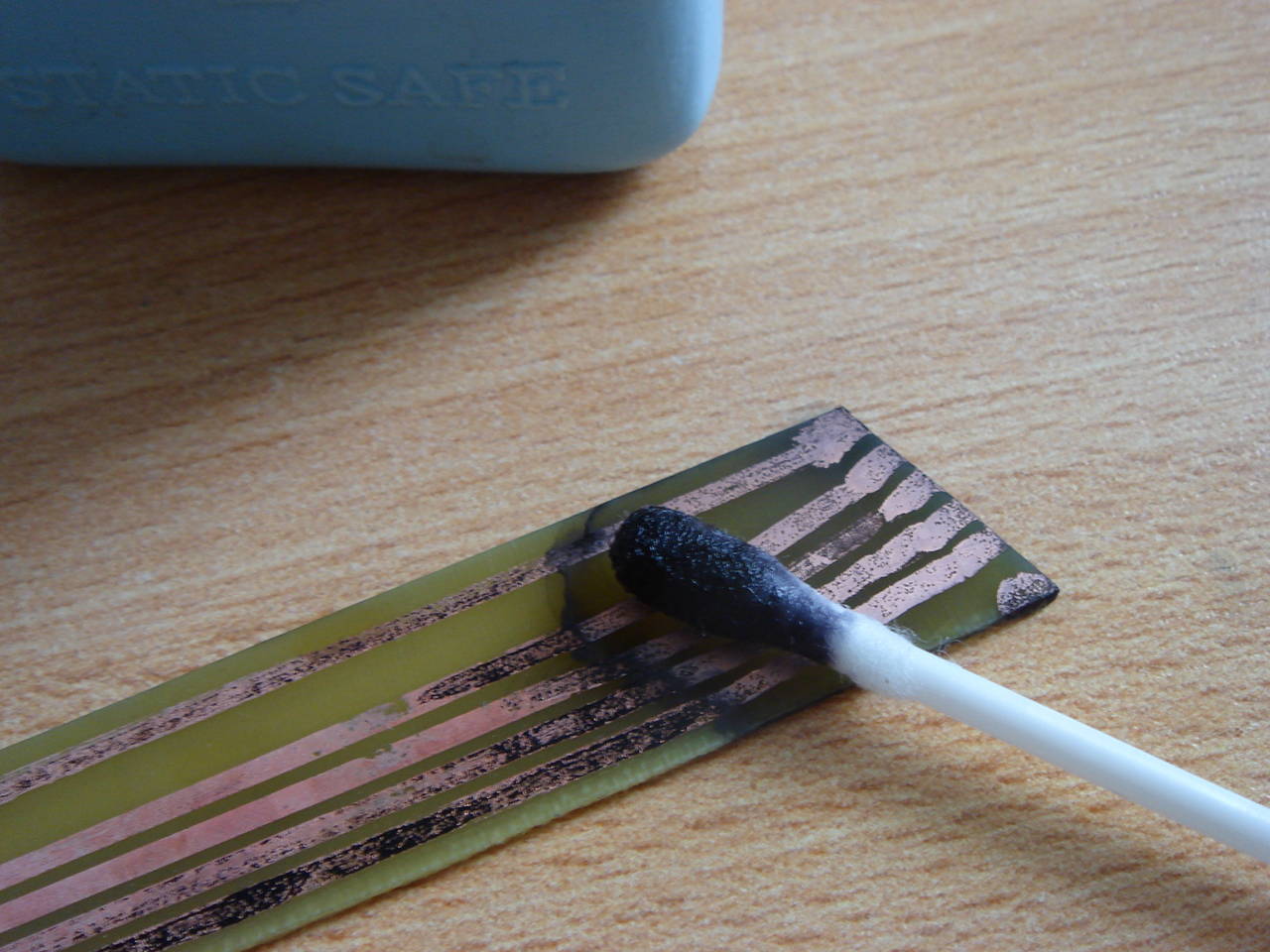

Tout le cuivre inutile a disparu. Avec de l'acétone, ôtons ce qu'il reste de l'encre du feutre :

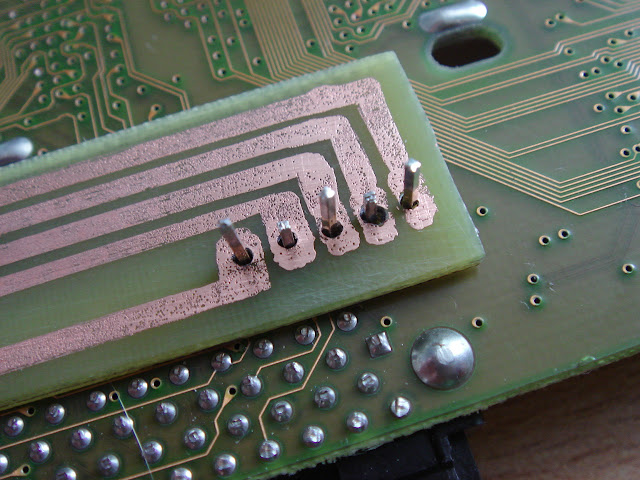

Avec les autres cinq picots du début, il convient maintenant de les souder comme ceci :

L'encre n'est pas de bonne qualité, il a fallut faire quelques ponts :

Et aussi plier les tiges de cette façon puisque la CyberVisionPPC est très près du riser Zorro :

Voilà :

C'est bien évidement un proto réalisé rapidement. L'avantage ici tout de même, c'est qu'il ne coûte que quelques euros. Un PCB pro revient à bien plus, surtout en faible quantité !

Bien sûr avec cette carte additionnelle, il est nécessaire d'installer une plaque plastique sur le riser Zorro, comme bien expliqué ici : Carte Zorro

C'est déjà moins le souk, mais y'a encore du boulot aux alentours !!
