mercredi 31 août 2011

A3000D SCSI _int2 fix

Voici un fix qui a déjà été publié plusieurs fois sur de nombreux sites Web. Il s'agit de relier un signal manquant sur le slot CPU de l'Amiga 3000D afin que le SCSI de certaines cartes accélératrices puissent fonctionner correctement.

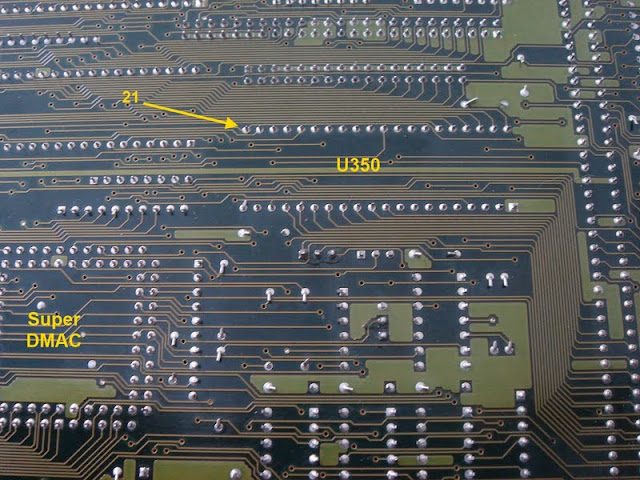

Il suffit d'un câble à souder entre le CIA U350 (pinoche 21) :

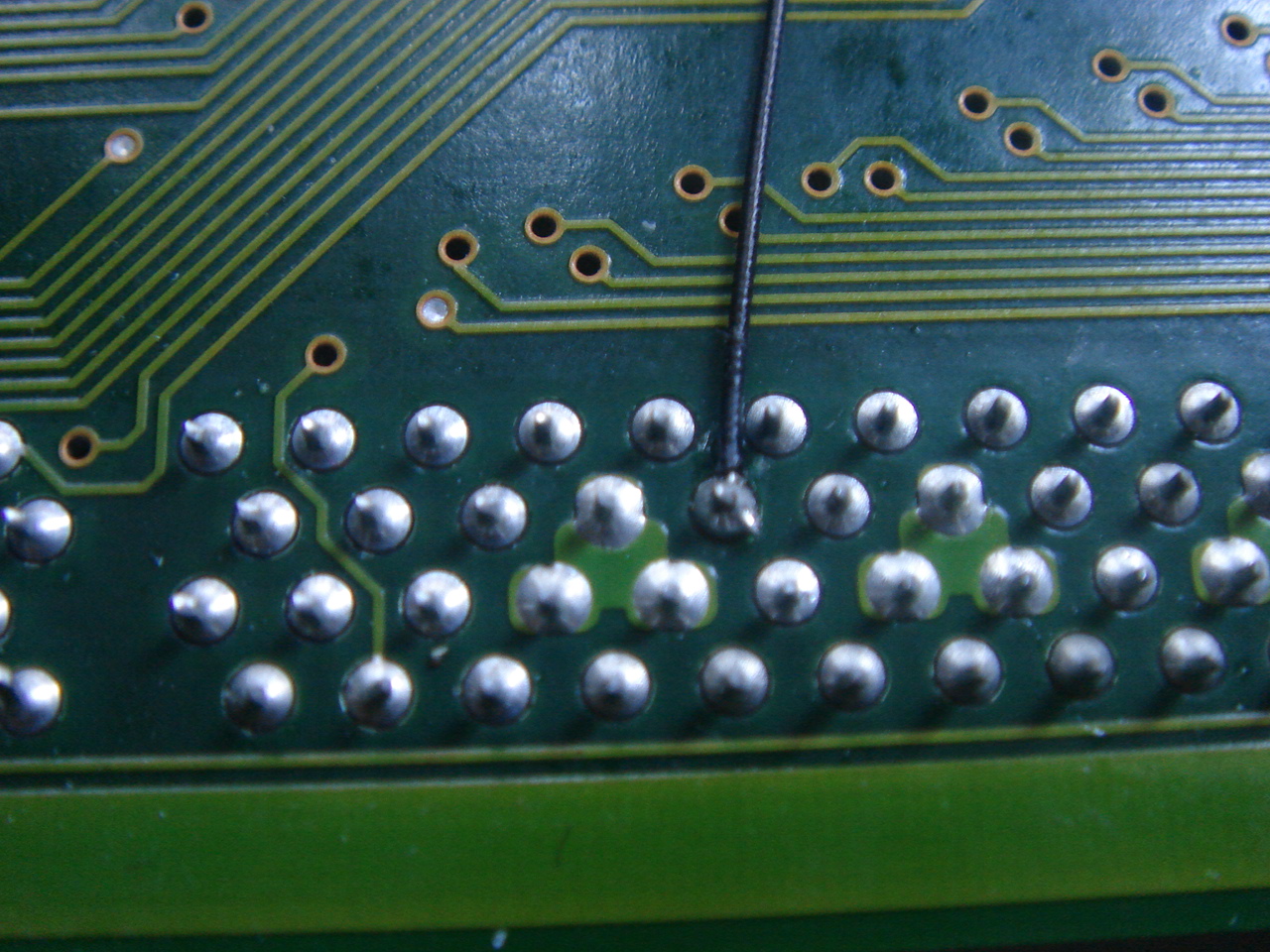

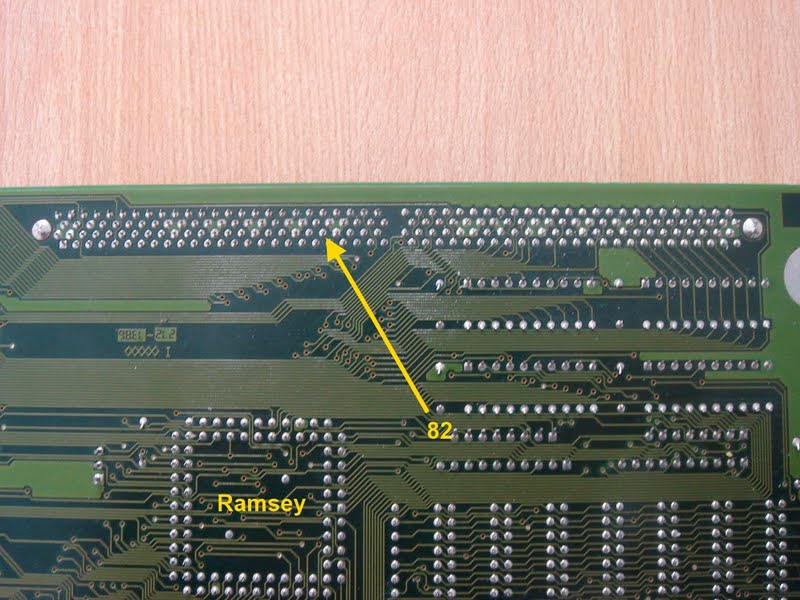

et la pinoche 82 du slot CPU avec du câble fin (30AWG) :

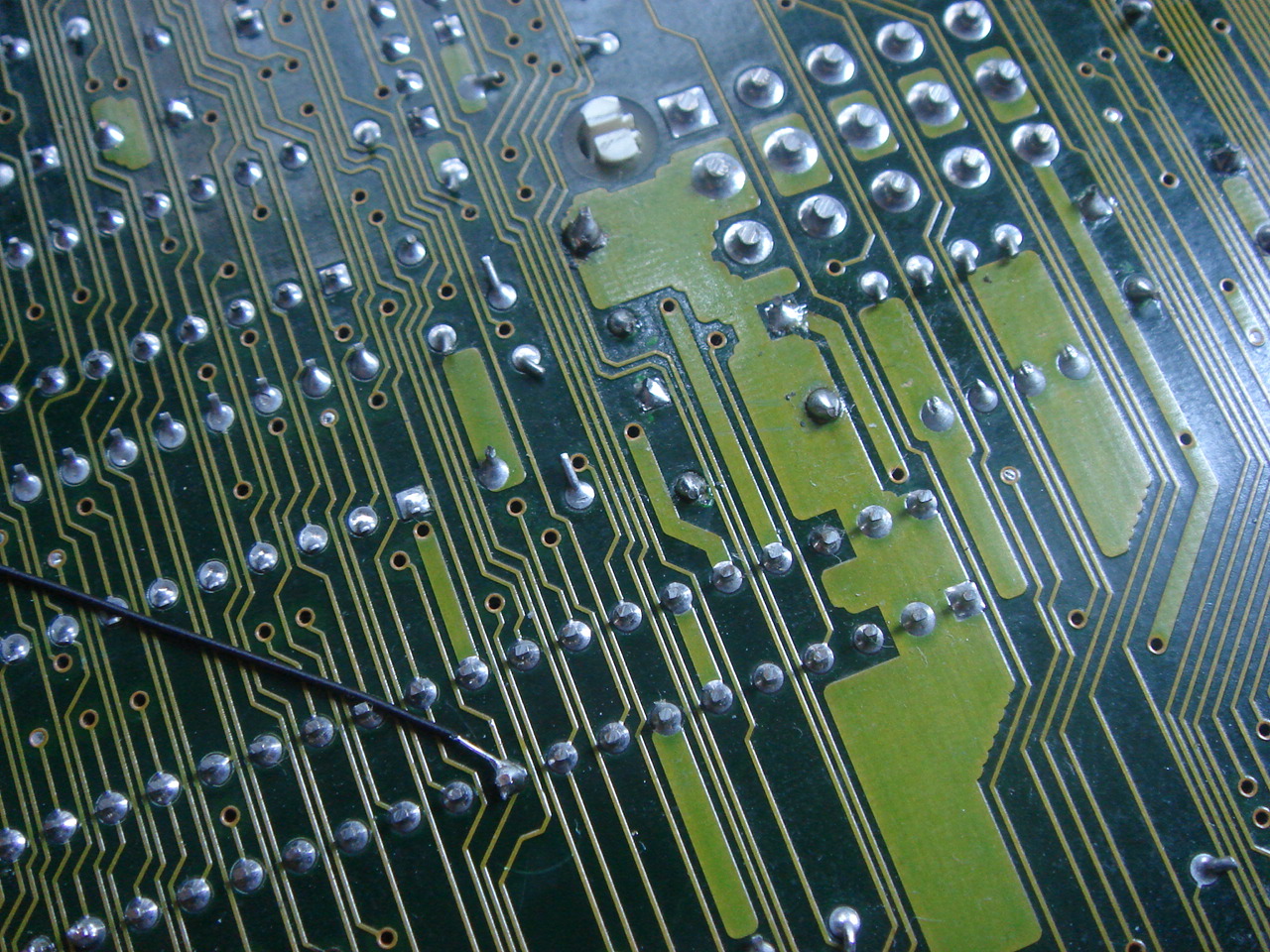

Voici le résultat :

Une autre solution est possible, avec un câble plus court, en prenant le signal à la 19ème pinoche du riser Zorro :

En images, tout est plus clair et plus simple !


A2091 SpeedUp

Voilà une nouvelle bidouille qui nous vient directos des USA par le très fameux SpeedGeek !

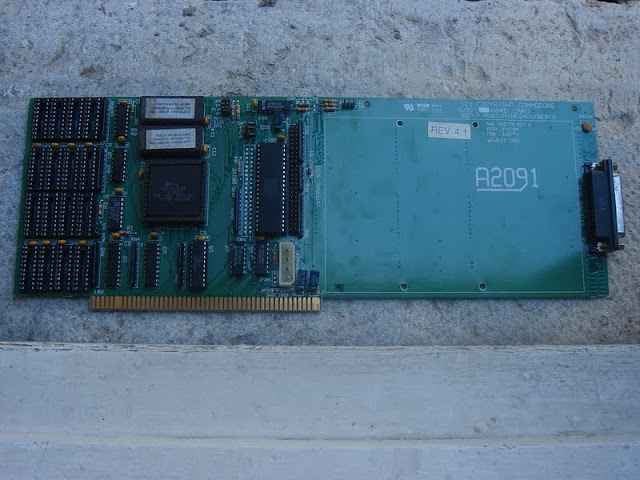

Il s'agit aujourd'hui d'accélérer la carte Zorro II SCSI-Ram de Commodore, la 2091 !

Il est possible d'y mettre 2 Mo, il faudra trouver les bons composants :

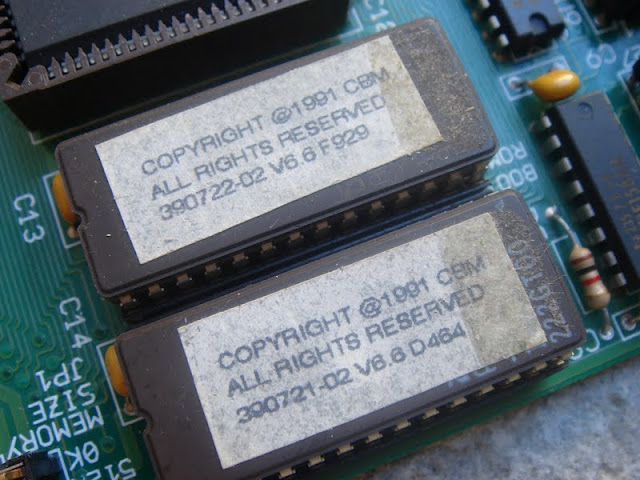

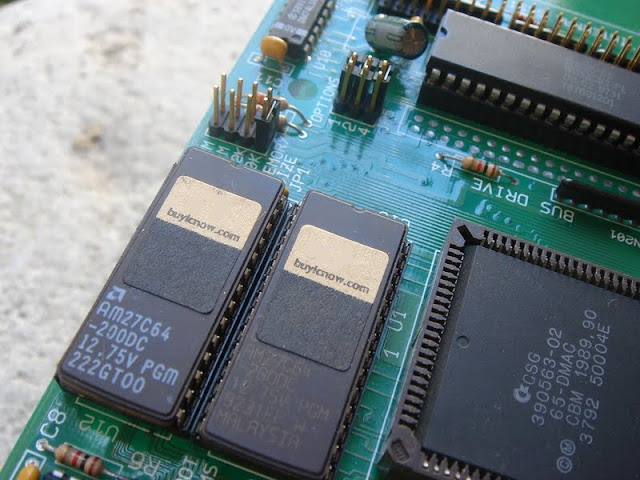

Les drivers sont les vieux v6.6 :

Allez, les v7 sont dispos depuis longtemps :

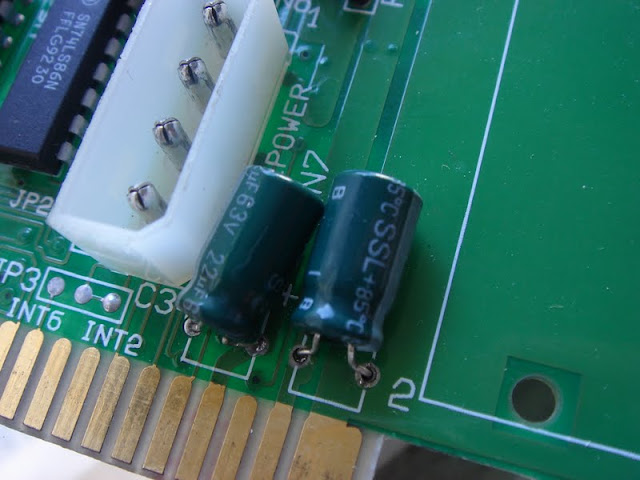

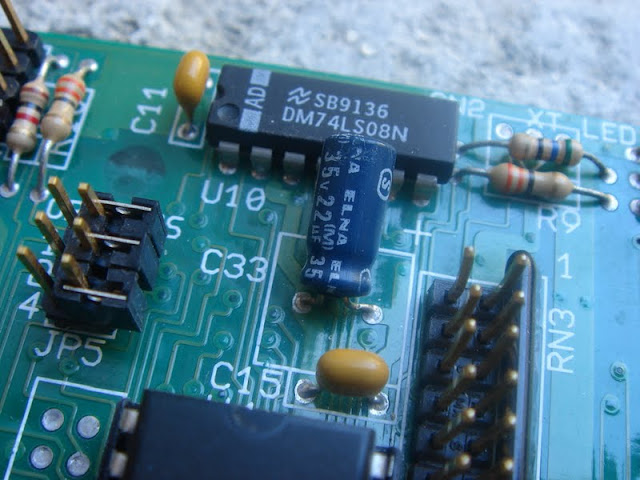

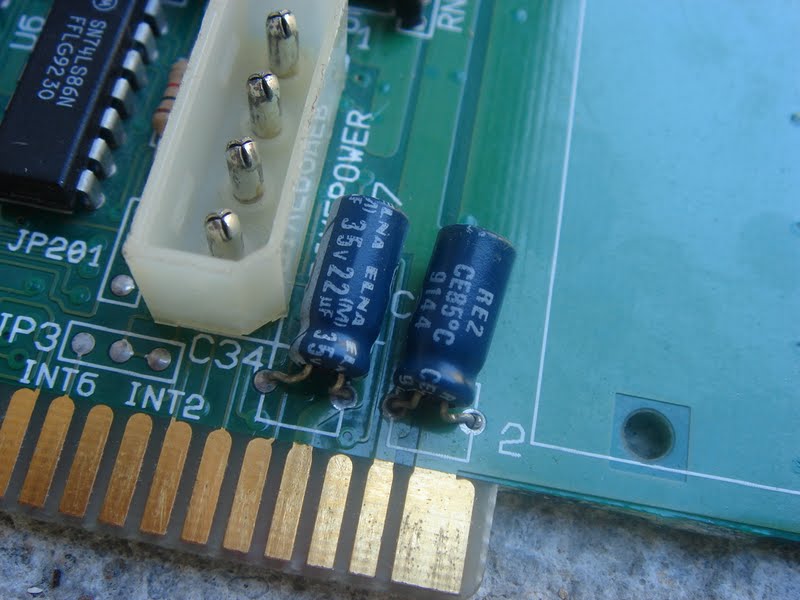

Il y a aussi trois condensateurs identiques sur cette carte :

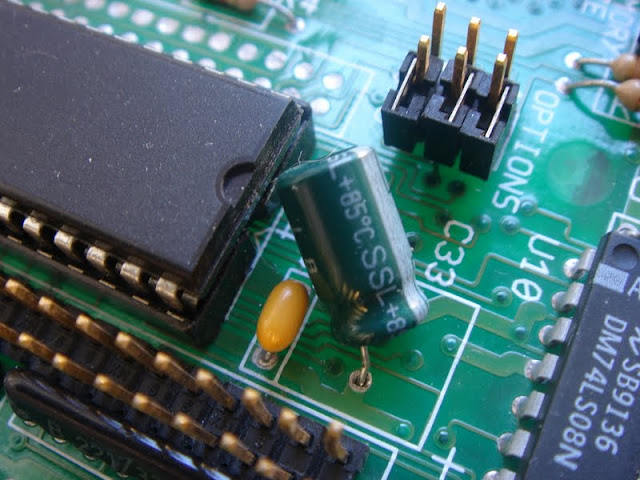

Allez, trois neufs pendant que nous y sommes :

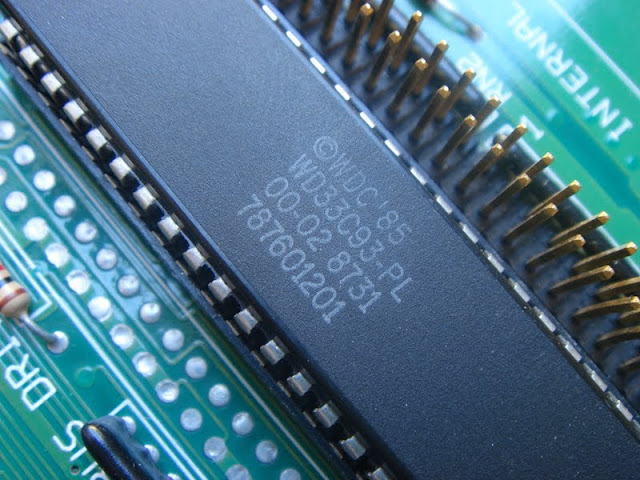

Passons maintenant au hack proprement dit : le composant qui gère le SCSI est cadencé à 7 Mhz :

Notez que ces composants Western Digital sont quelques peu buggés. Nous avons ici la révision 00-02, et seule la 00-08 semble 100% fonctionnelle.

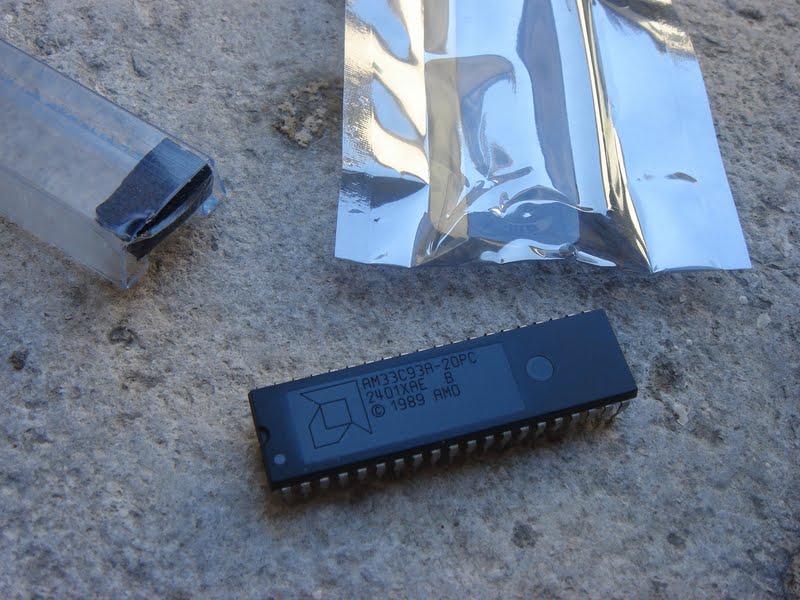

Il est préférable de se procurer le même composant, mais chez AMD cette fois qui a un gros avantage :

En effet, celui-ci fonctionne jusqu'à 20 Mhz (-20PC = 20 Mhz) alors que l'original de chez Western est à 10 Mhz. De plus, il faut un 33C93A :

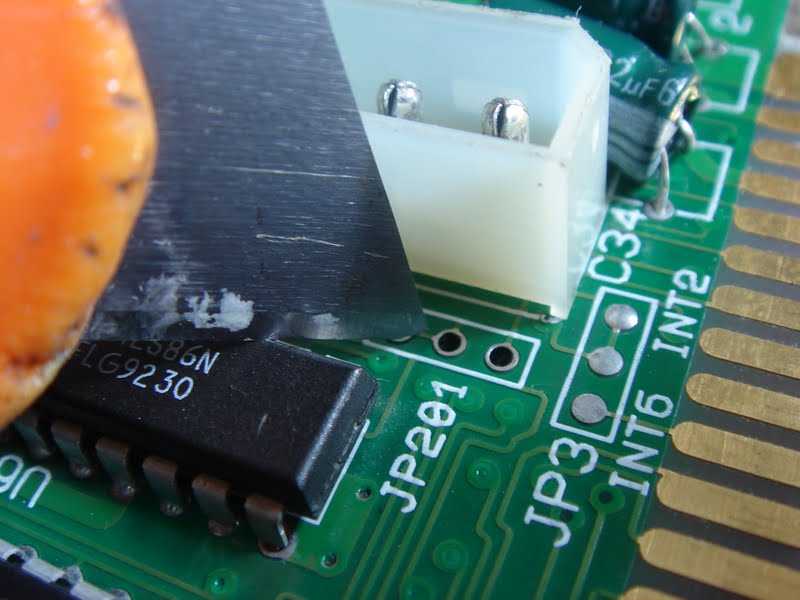

Ensuite, localisons JP201 qui est ici, près du connecteur alim :

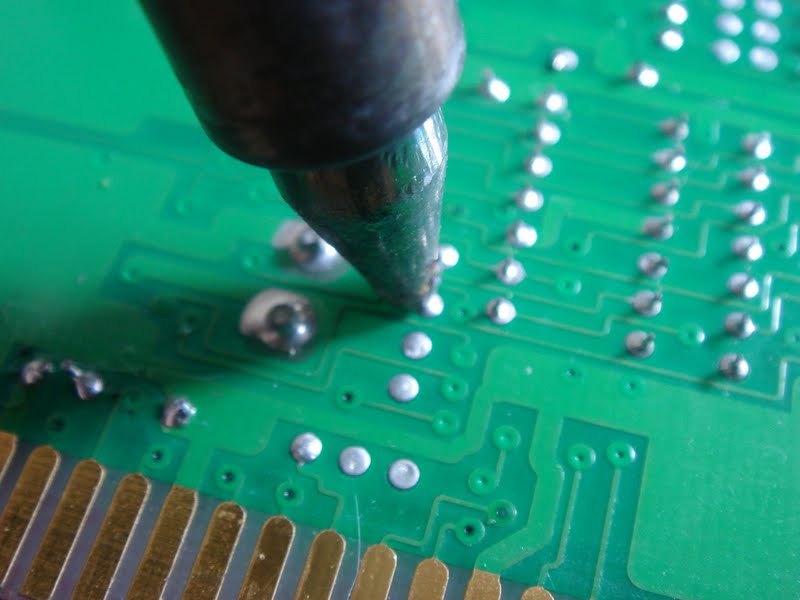

Otons la soudure :

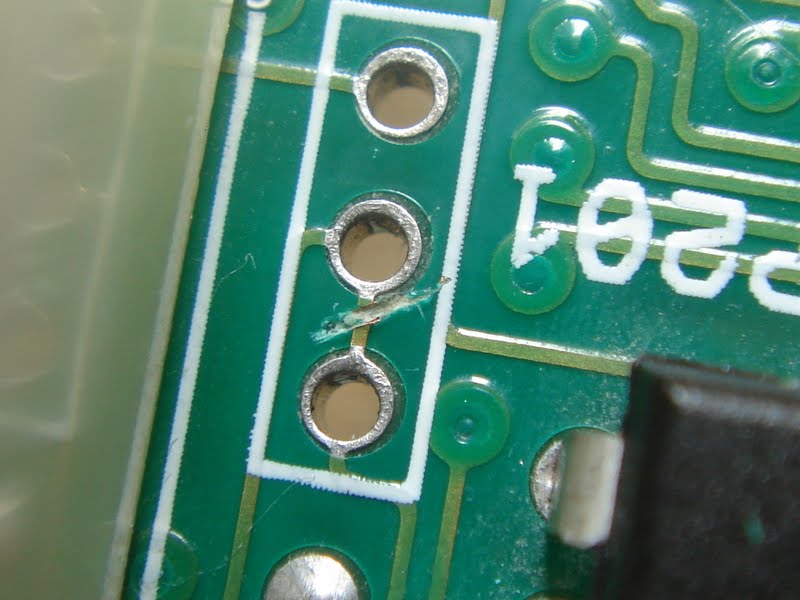

Et coupons la connexion :

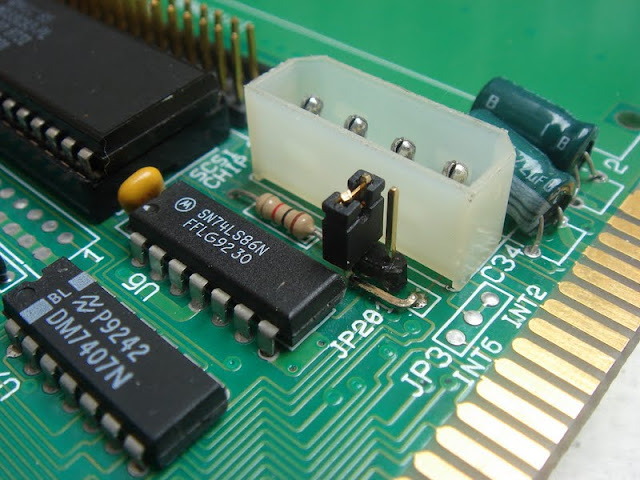

Il suffit pour terminer de souder un JMP :

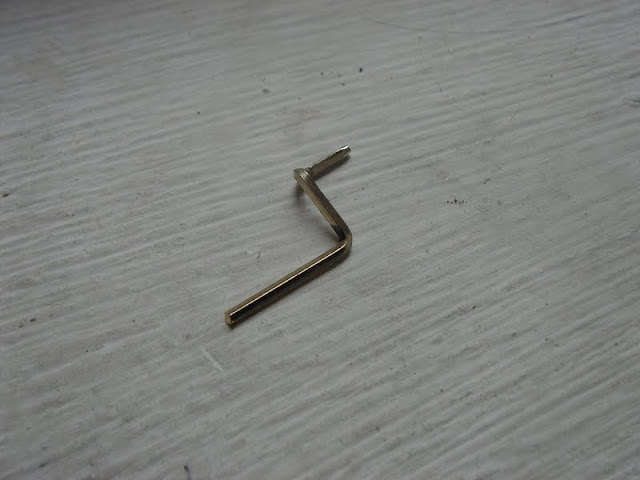

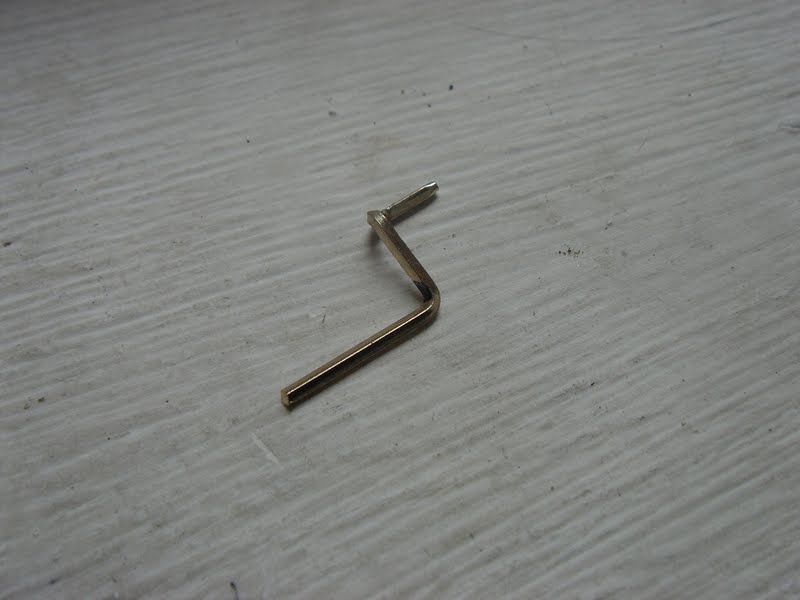

D'arranger une tige de façon à...

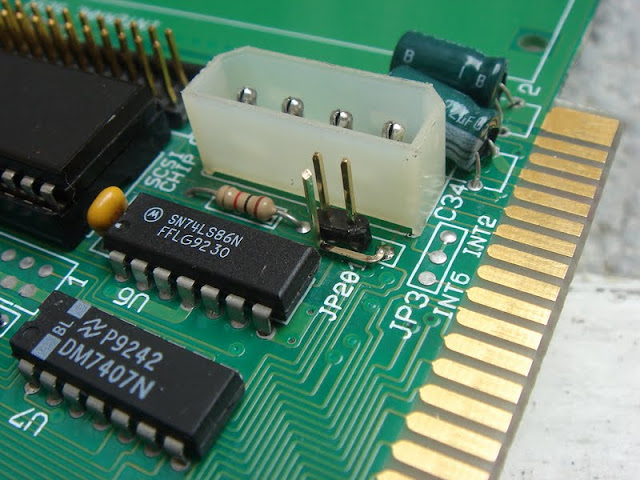

... la souder comme ceci, en laissant un espace avec la carte, même si cette dernière est recouverte d'un vernis :

Ces deux JMPs vont tout simplement faire osciller le contrôleur SCSI à 7 Mhz dans sa position originale :

Et à 14 Mhz dans cette nouvelle position :

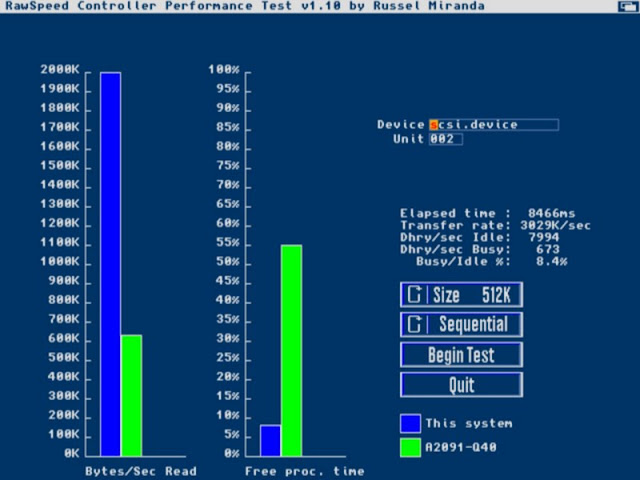

Arg, je n'ai pas pu tester, le disque dur que m'a envoyé Saya n'est visiblement pas arrivé en bon état, il fait un boucan incroyable à l'allumage... D'autres personnes ont essayé sur Amibay, et cette nouvelle fréquence fonctionne très bien, même avec le contrôleur WD d'origine. Les taux de transferts sont bien meilleurs :

Un utilisateur avait 1.4 Mo/s à 7 Mhz, et maintenant 2.7 Mo/s à 14 Mhz !! Vavavouuuum...

Notez que le firmware 7 (v37.64 de 1991) sur deux eprom 27C64 fonctionne avec cette modification, mais une nouvelle version avec les paramètres à 14 Mhz est recommandée. Toujours sous copyright et même en vente sur un site d'enchère, j'ignore s'il est possible de la diffuser...


dimanche 28 août 2011

DraCo 68060@66

Tentons aujourd'hui l'overclocking du DraCo avec pour objectif le 80 Mhz... Hum, à la lecture du titre, le résultat est déjà connu d'avance...

Voici tous les ingrédients nécessaires : un 68060 révision 6, deux quartz 33 et 40 Mhz pour respectivement le 66 et le 80 Mhz, et un bon ventirad :

Cette toute dernière révision (71E41J) du 060 accepte le 80 Mhz sans broncher, et même un peu plus :

Cet outil était donné avec les vieux 486DX2-66 pour extraire l'ancien CPU sans aucun dommage sur le socket. Très pratique, il peut être utilisé bien entendu avec les CPUs Motorola :

Il suffit de l'insérer d'un côté...

... et de l'autre :

Hop, ôté !!

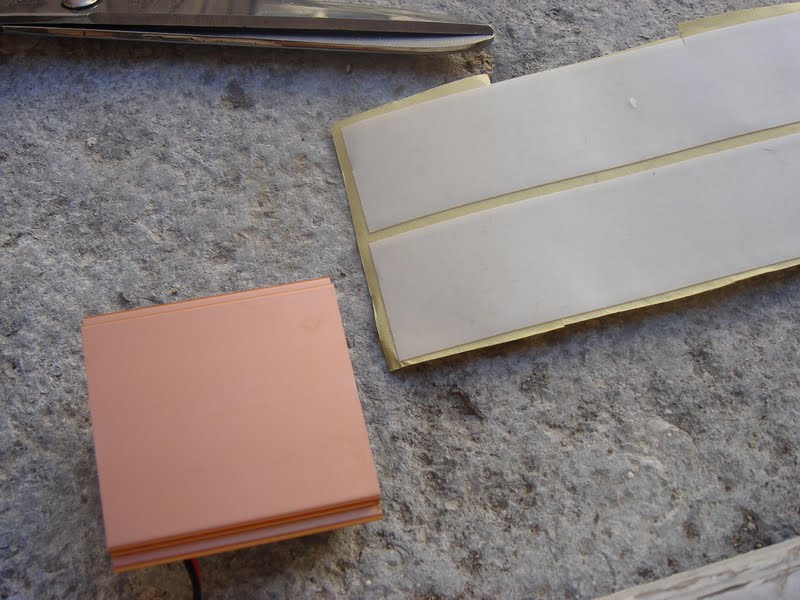

Pour fixer le ventirad, de l'adhésif spécial CPU est très bien :

Il est très fin et maintient bien l'ensemble :

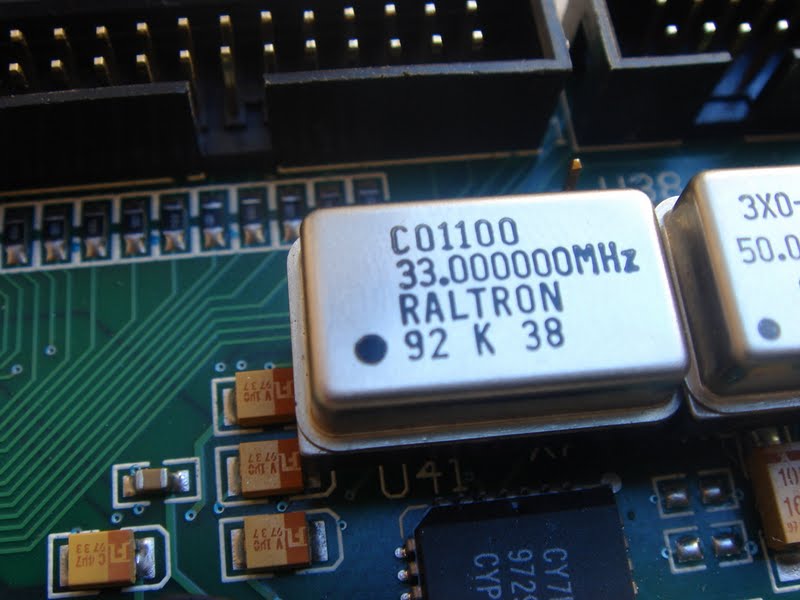

Allez, essayons à 66 Mhz avec un quartz 33 :

Marche impec ! De 50 à 66, ça ne fait que 16 Mhz, ce qui est peu, mais mieux que rien du tout !!

Ensuite, tentons à 80 Mhz avec un quartz 40 :

Arg, marche pas :

Même avec toutes les Simms 60ns que j'ai ici, pas moyen de faire fonctionner correctement la machine. Mes Simms 50ns à 8 puces ne marche pas sur le DraCo, il lui en faut des à 16 composants par barrettes... Zut alors !


vendredi 19 août 2011

SCSI adaptateur

C'est la saison des adaptateurs sur ce Blog en ce moment !

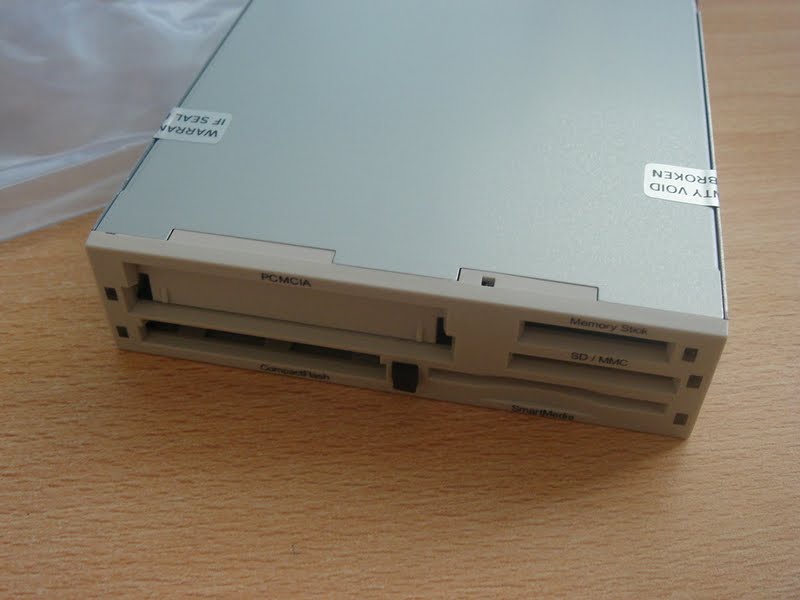

En voilà encore un nouveau :

Voici la référence exacte :

Ouh là, coûte cher, environ 55 € avec les frais de port. C'est un adaptateur SCSI pour mon DraCo qui permet d'y connecter des cartes mémoires. Il y avait une autre solution qui s'appelle Deneb (oui, elle fonctionne sur DraCo Cube excepté la fonction flashrom), mais qui revient à plus de 150 €.

Voici le connecteur SCSI à 50 broches qui peut donc fonctionner sur tous Amiga équipés de cette interface, comme l'Amiga 3000 par exemple :

Il y a aussi des JMP pour configurer l'ID, mais après bien des essais...

...il n'y a que le slot PCMCIA qui fonctionne sur la chaine SCSI du DraCo Cube. Une carte adaptatrice est donc nécessaire pour enficher la CompactFlash :

Bon, ça dépasse un peu... Le firmware de cet adaptateur SCSI est bien le dernier (v1.28) pourtant... Notez une fonctionnalité très intéressante : ce slot PCMCIA est hot-swapping, c'est à dire que vous pouvez tout à fait ôter la CF comme bon vous semble lorsque l'Amiga est allumé, et la reconnecter pour la réutiliser ensuite ! Sympathique, n'est-ce pas ?

Tout fonctionne très bien avec HDToolBox, mise à part la détection de capacité de la CF utilisée qui n'est pourtant que de 4 Go ici. Il est tout à fait possible de booter dessus après partitionnement de celle-ci :

Un périphérique intéressant donc, qui permet par un simple swap de CompactFlash, d'échanger des données entre plusieurs Amiga ou avec un PC sous WinUAE !


dimanche 14 août 2011

Reader SD (II)

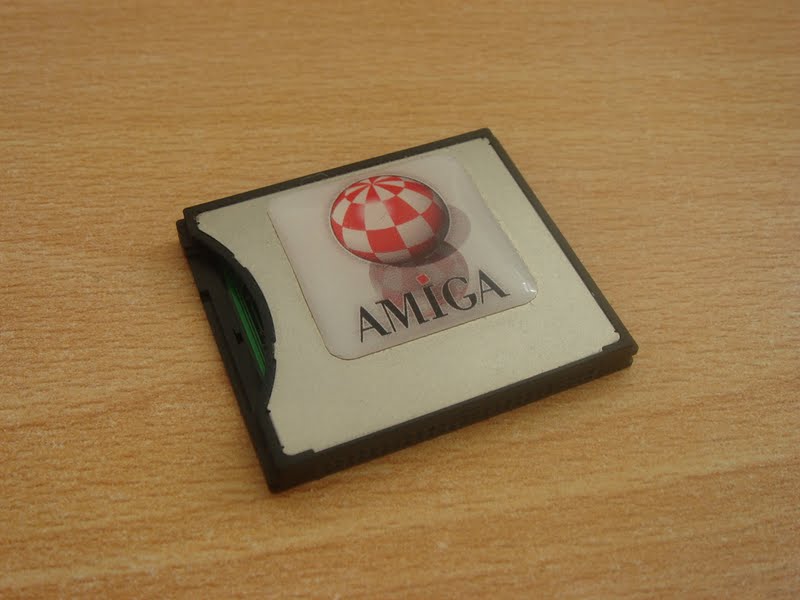

Voici un autre adaptateur, quasi-identique dans son fonctionnement à celui du précédent dans l'article d'hier : il ressemble comme deux gouttes d'eau à une carte CompactFlash classique...

Une carte SD vient s'insérer sur le côté :

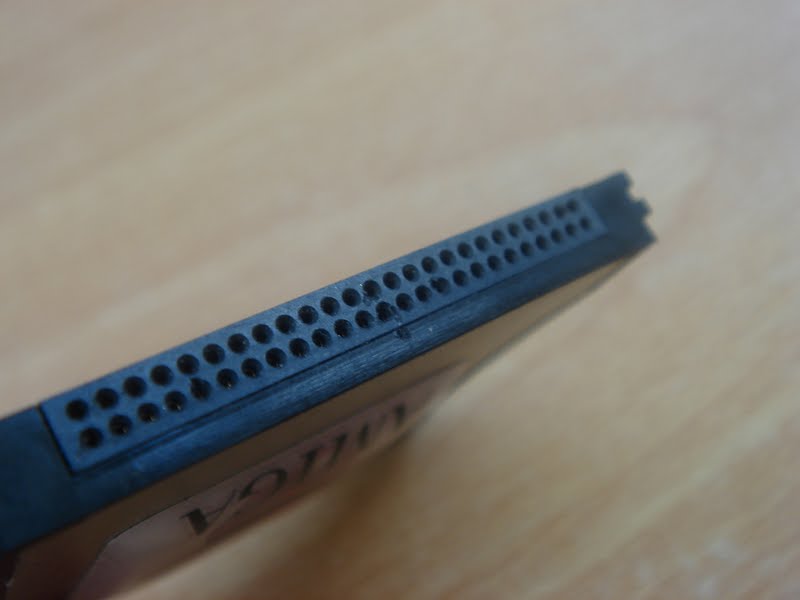

Cet adaptateur dispose d'un connecteur CompactFlash donc :

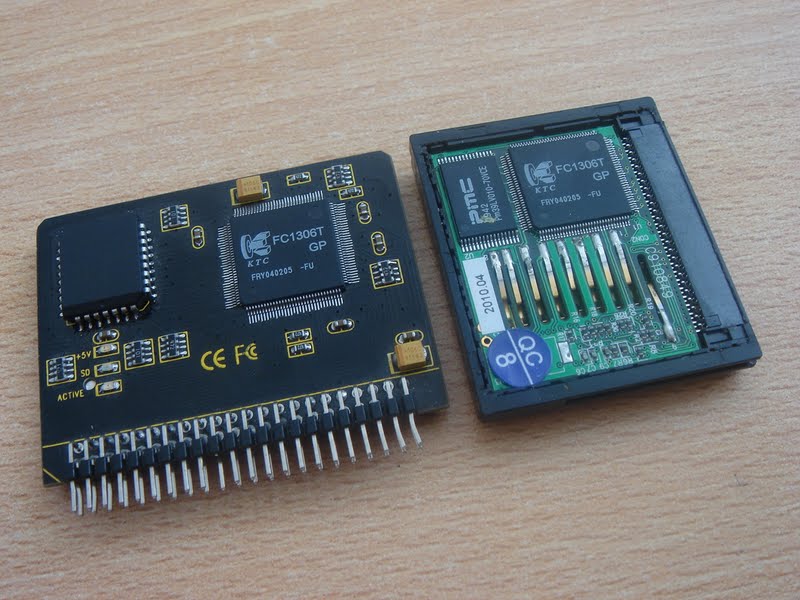

Sans le capot de l'autre côté, nous pouvons constater que les composants sont presque les mêmes :

Les fabricants l'ont en fait miniaturisé :

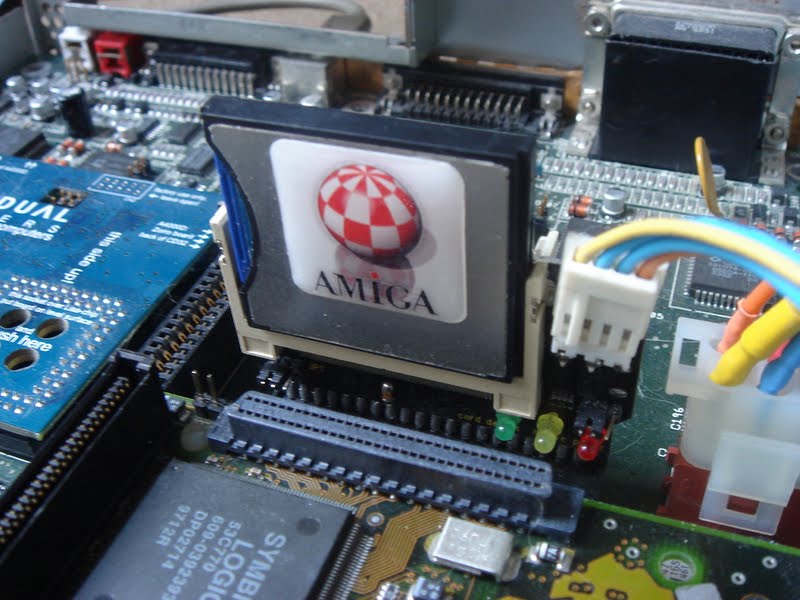

Reste ensuite à le placer dans un autre adaptateur CompactFlash - IDE 2.5 :

Marche nickel chrome sur mon 1200 !

Ou bien sur mon 4000 !
