samedi 25 décembre 2010

Mon Indivision AGA

Mon Indivision dormait dans son carton depuis longtemps, puisque peu après l'avoir acheté à sa sortie, il s'est mis à ne plus fonctionner correctement, comme ça, du jour au lendemain :

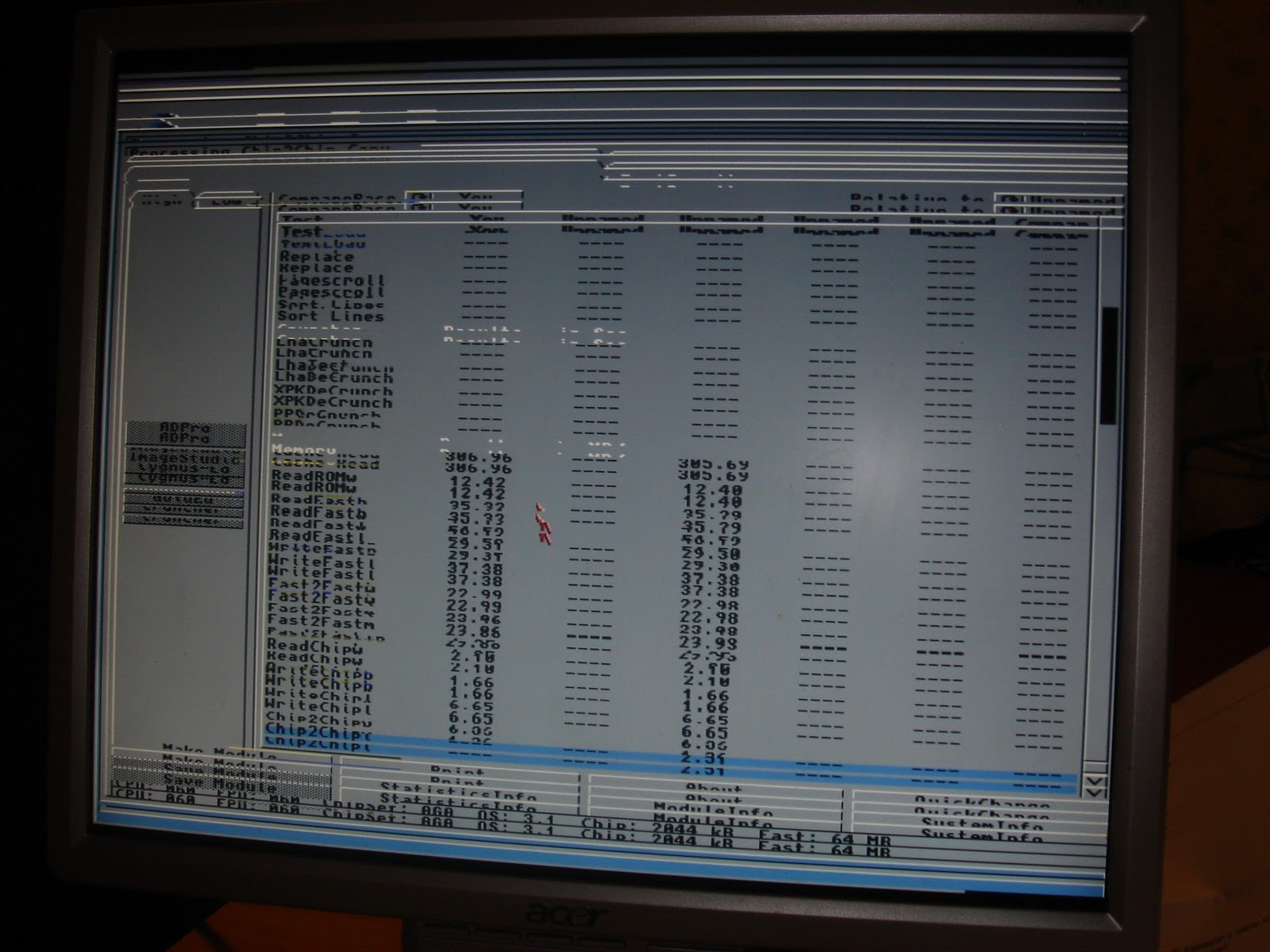

L'image n'est plus nette du tout :

Ayant averti Vesalia par email, j'attends toujours une réponse depuis plus d'un an maintenant, puisqu'il était garanti tout de même...

En appuyant légèrement sur un coin lorsqu'il est branché sur un 1200, l'image redevient correcte. Il y a donc de grande chance que ce soit un contact aléatoire, peut-être une soudure...

Noter que justement la soudure employée pour ce SD/FF semble être sans plomb, pour être conforme sans doute à la norme RoHS, qui impose la non-utilisation de certains métaux... Oui, mais la qualité de la soudure est moins bonne sans ce plomb (ça n'est que mon avis, et qui n'engage que ma personne bien entendu)...

Bref, toutes les soudures ont été rafraichit, une à une, sur tous les composants :

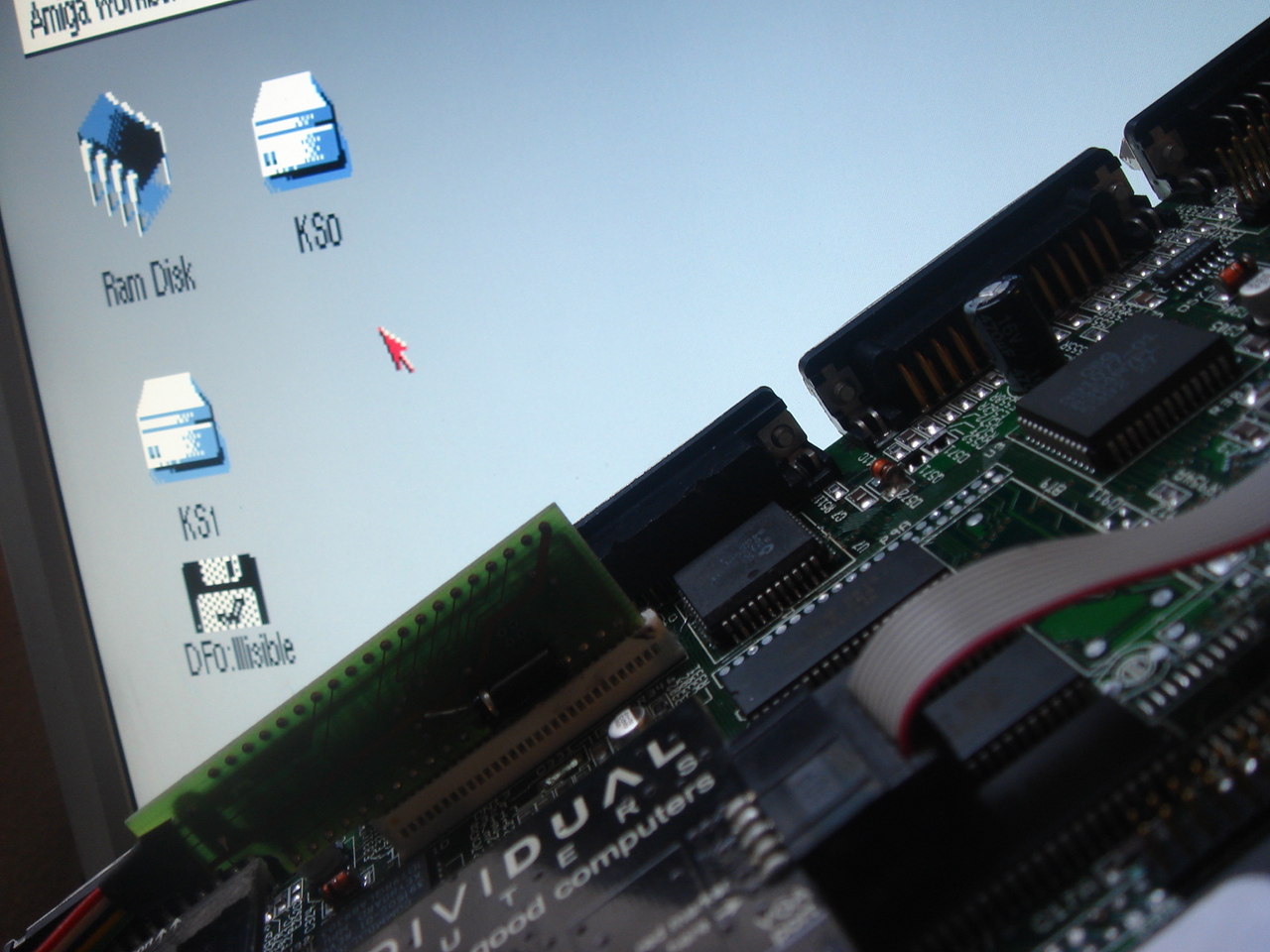

Et l'Indivision remarche impec :

C'était donc une ou plusieurs soudure(s) qui posai(en)t problème !


vendredi 24 décembre 2010

L'Indi de Foul

Ah là là mes amis, Foul a encore frappé !

Voici son Indivision AGA arrivé fraichement ce matin :

Deux connecteurs dessoudés. Il aurait été possible de souder directement le câble VGA, mais voici ce qu'il y avait dans le colis :

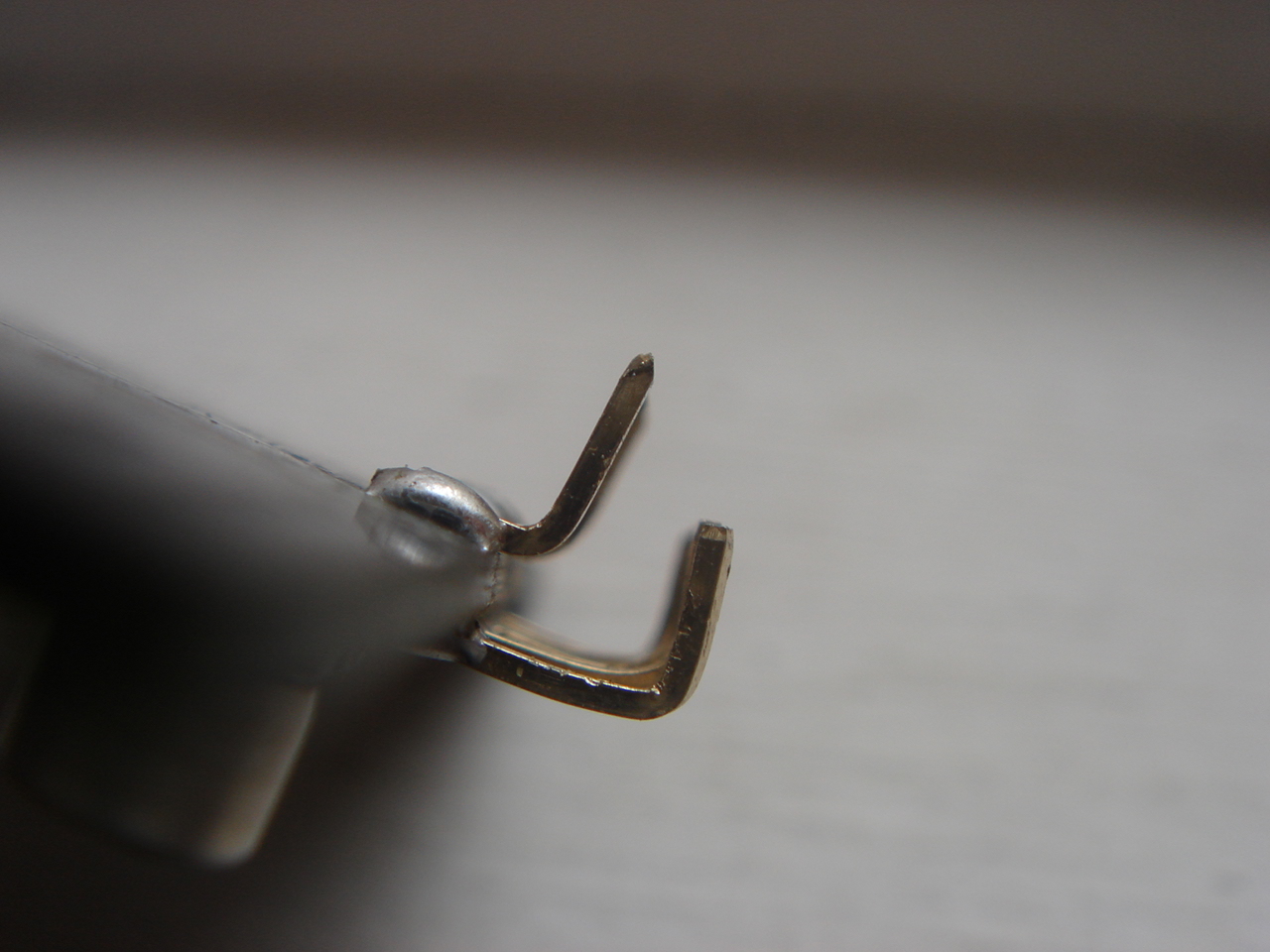

En regardant de plus près, les connecteurs restant ont été recourbé et coupé :

N'ayant plus la même longueur, il n'est plus possible d'y brancher un quelconque connecteur maintenant !

Il suffit de les aligner comme ceci, très délicatement et de les égaliser :

Ensuite, ce connecteur...

... est relié à ses deux copains d'à côté, c'est la GND, en grattant le vernis :

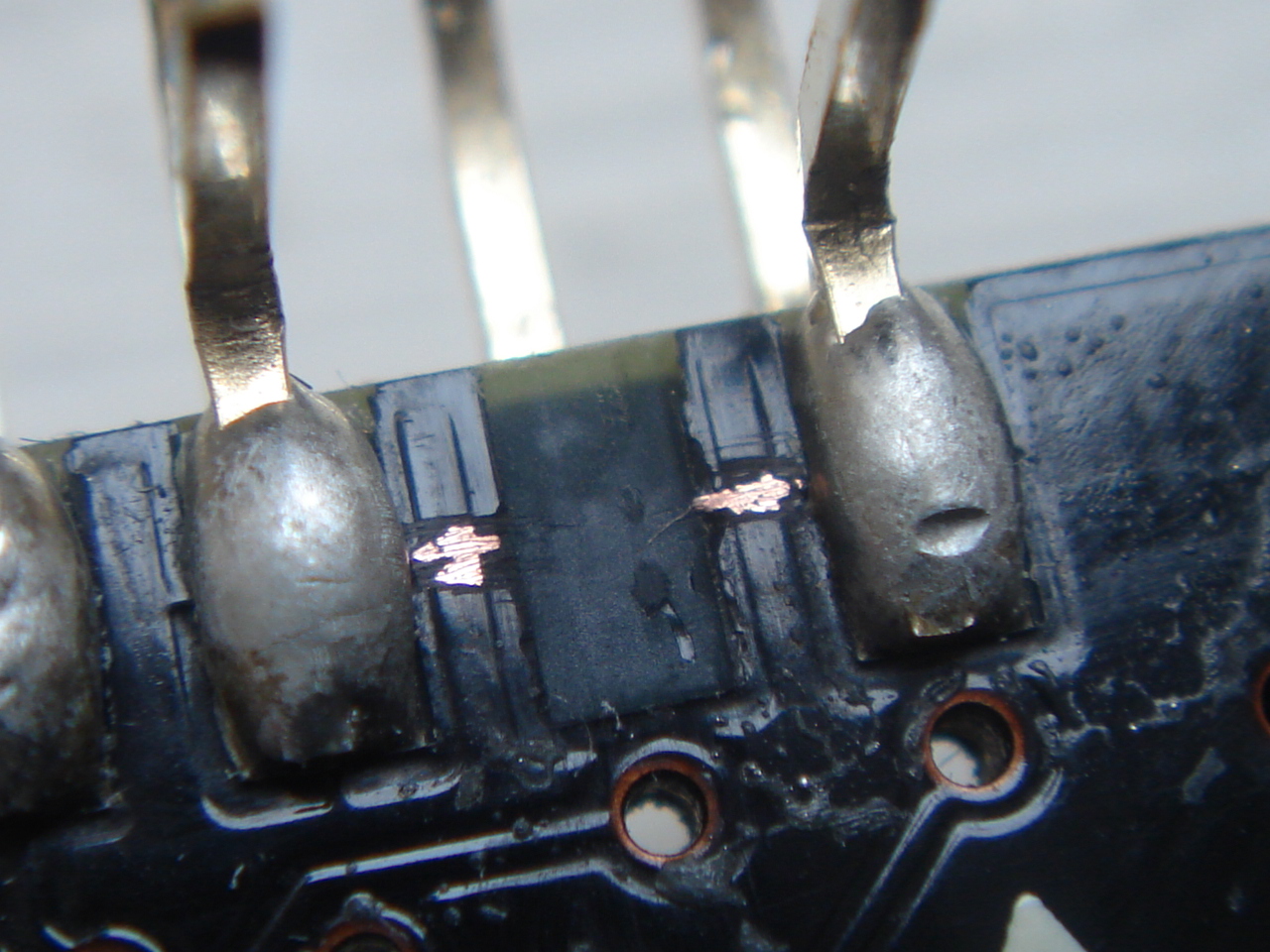

Il suffit donc de faire un pont de soudure.

Le dernier connecteur n'est pas utilisé, inutile d'intervenir.

Voilà, ça remarche avec mon câble :

Pour l'histoire coquasse, cette personne me soutenait par email que sa carte A1200 était une 1D4 (alors que c'était une 2B), et continue le même schéma en l'ayant récupérée, mais cette fois avec la résistance R118. Il affirmait avec force que je n'avais pas soudé cette résistance CMS sur sa carte ! Allons bon, je sais encore ce que je fais... Il me la renvoie donc avec son Indivision, et :

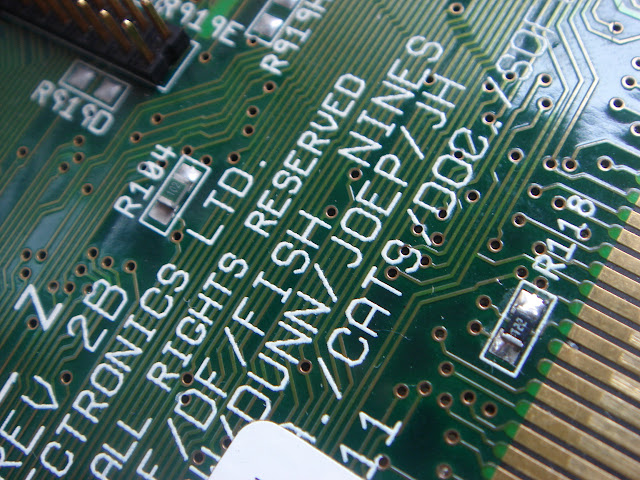

Elle est bien là, il me semble...


Que boit Foul quotidiennement ? Vodka ? Prune ? Whisky ?

Nan, les trois ensemble, et en très grande quantité visiblement !!


jeudi 23 décembre 2010

Boitier A4000D (II)

Après avoir frotter très fort et très longtemps avec beaucoup d'acétone, la peinture finie pas partir ! Oudjà, long et dur... Il faudrait trouver une autre méthode plus simple et plus rapide...

Ensuite pour cleaner au mieux, du sel avec du jus de citron vert ont été appliqué avec une éponge à face grattante :

En effet, avant de repeindre, il faut que la surface soit la plus net possible :

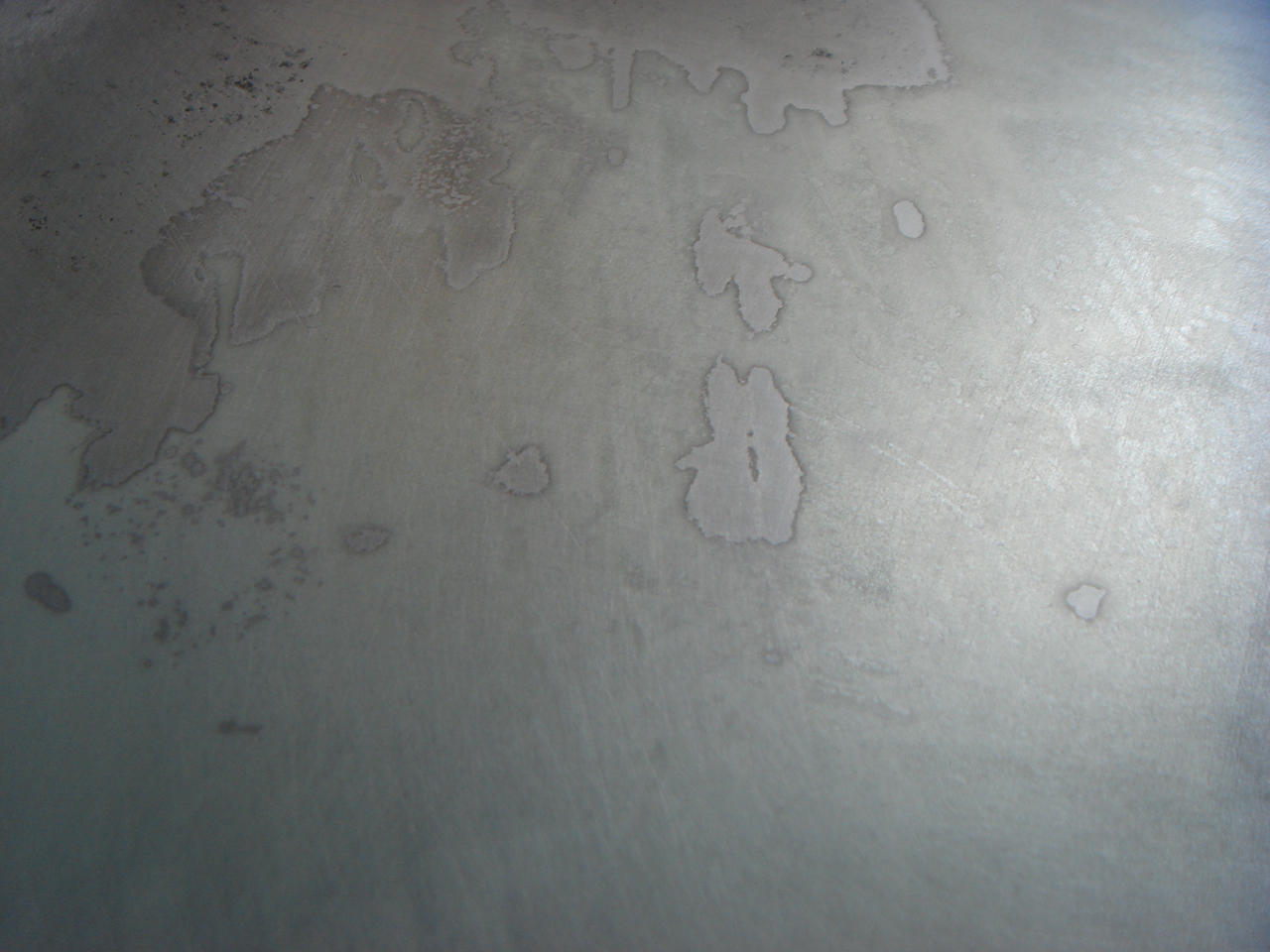

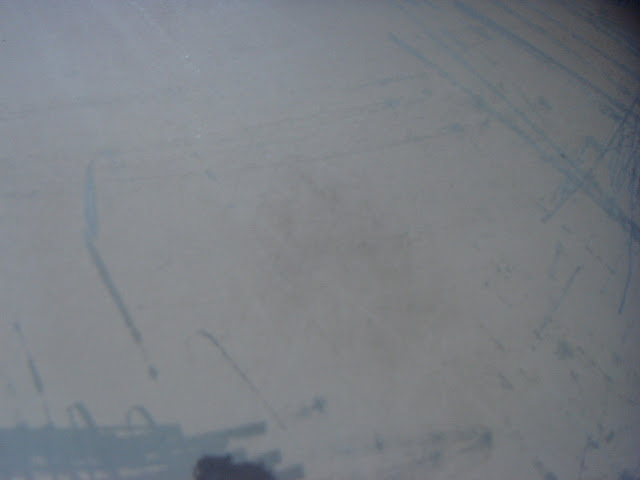

Il reste encore quelques traces, impossible de faire mieux !

Ayant déjà essayé sans succès de peindre des boitiers alimentation eux aussi métalliques avec de la peinture spéciale carrosserie en spray, il faut donc aller voir les pros :

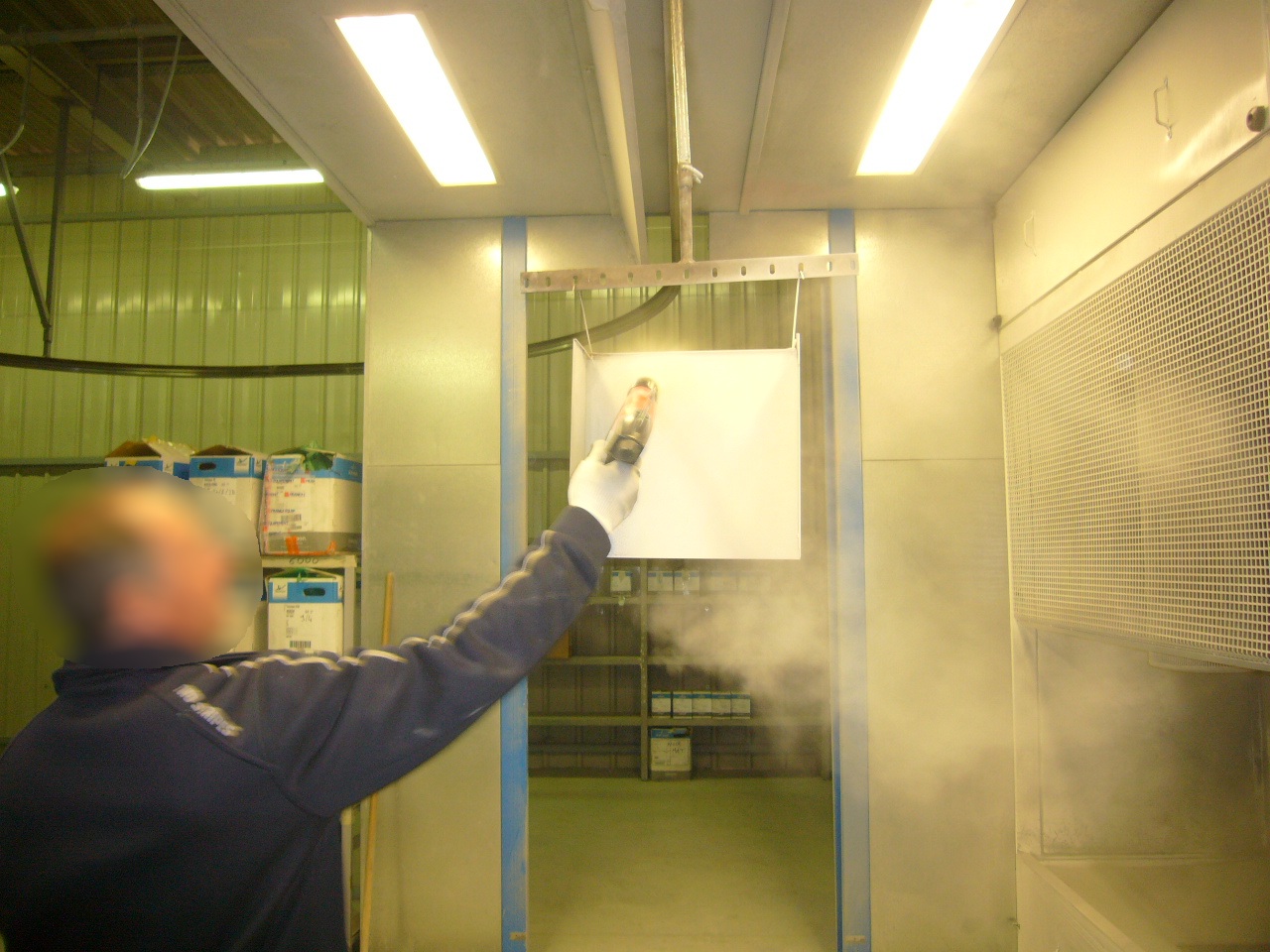

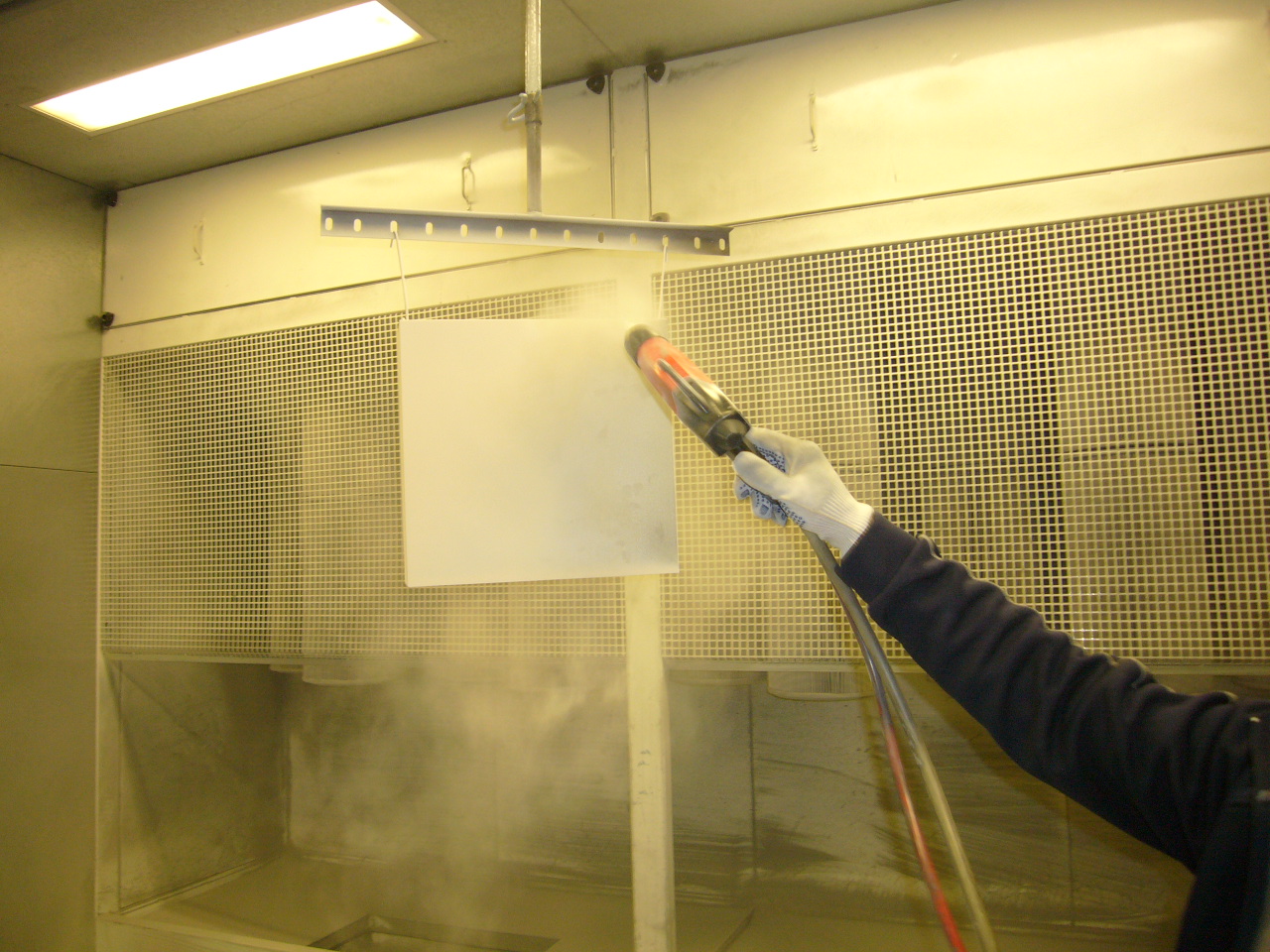

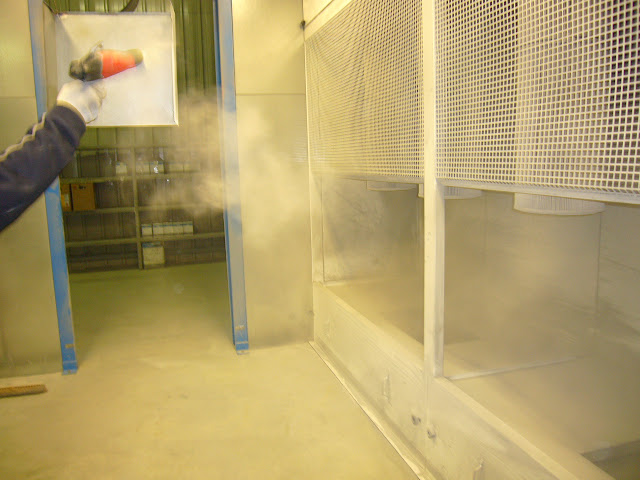

Il badigeonne le boitier avec un pistole qui projète de la peinture spéciale pour surface métal :

Ensuite, au four pendant environ 30 minutes à une température de 300°. Hélas, pas de photos !

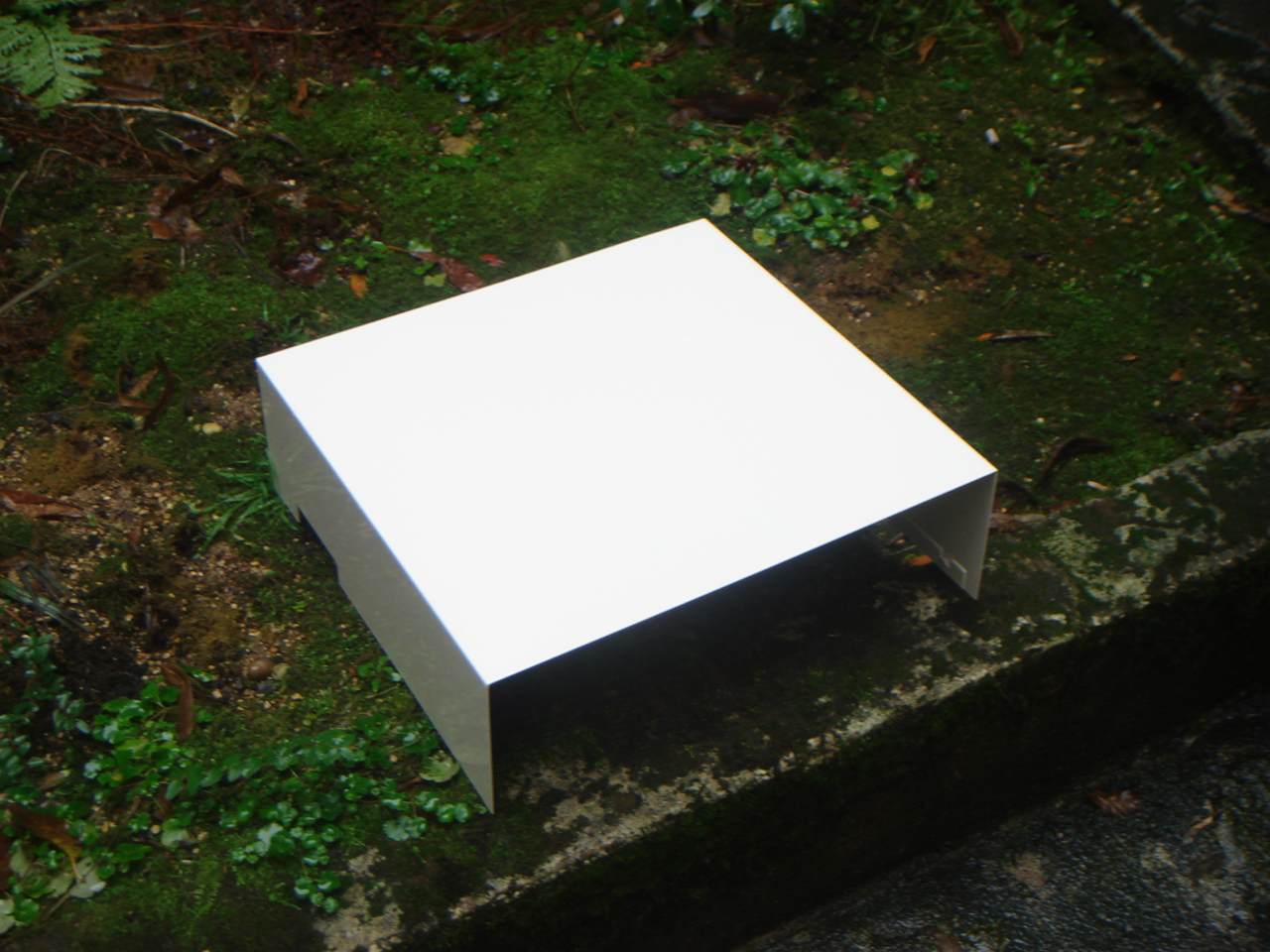

Voilà le résultat :

Incroyable : la peinture est solide, brillante et lisse... Whaou !! Un grand merci à CrashMidnick et à tout son staff !


Boitier A4000D (I)

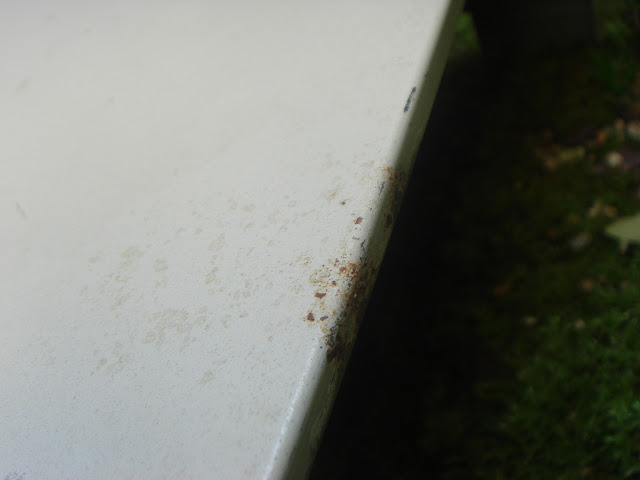

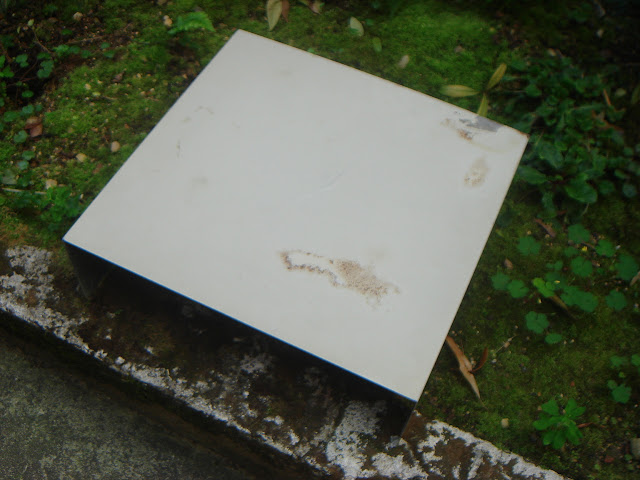

Mon boitier de 4000D n'est plus en très grande forme :

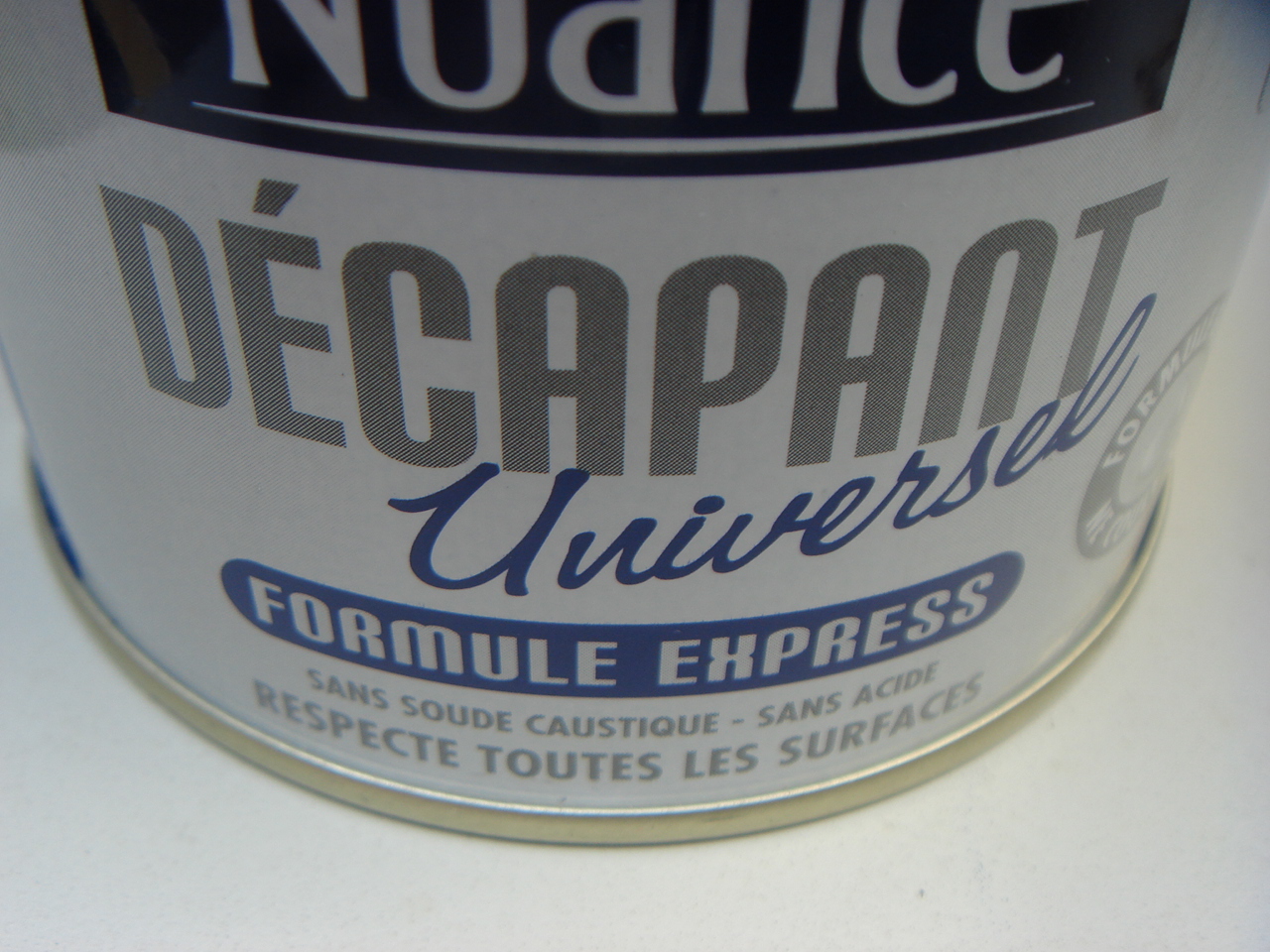

Il n'y a pas d'autres solutions ici que de décaper la peinture et de repeindre ensuite. Essayons avec ce décapeur :

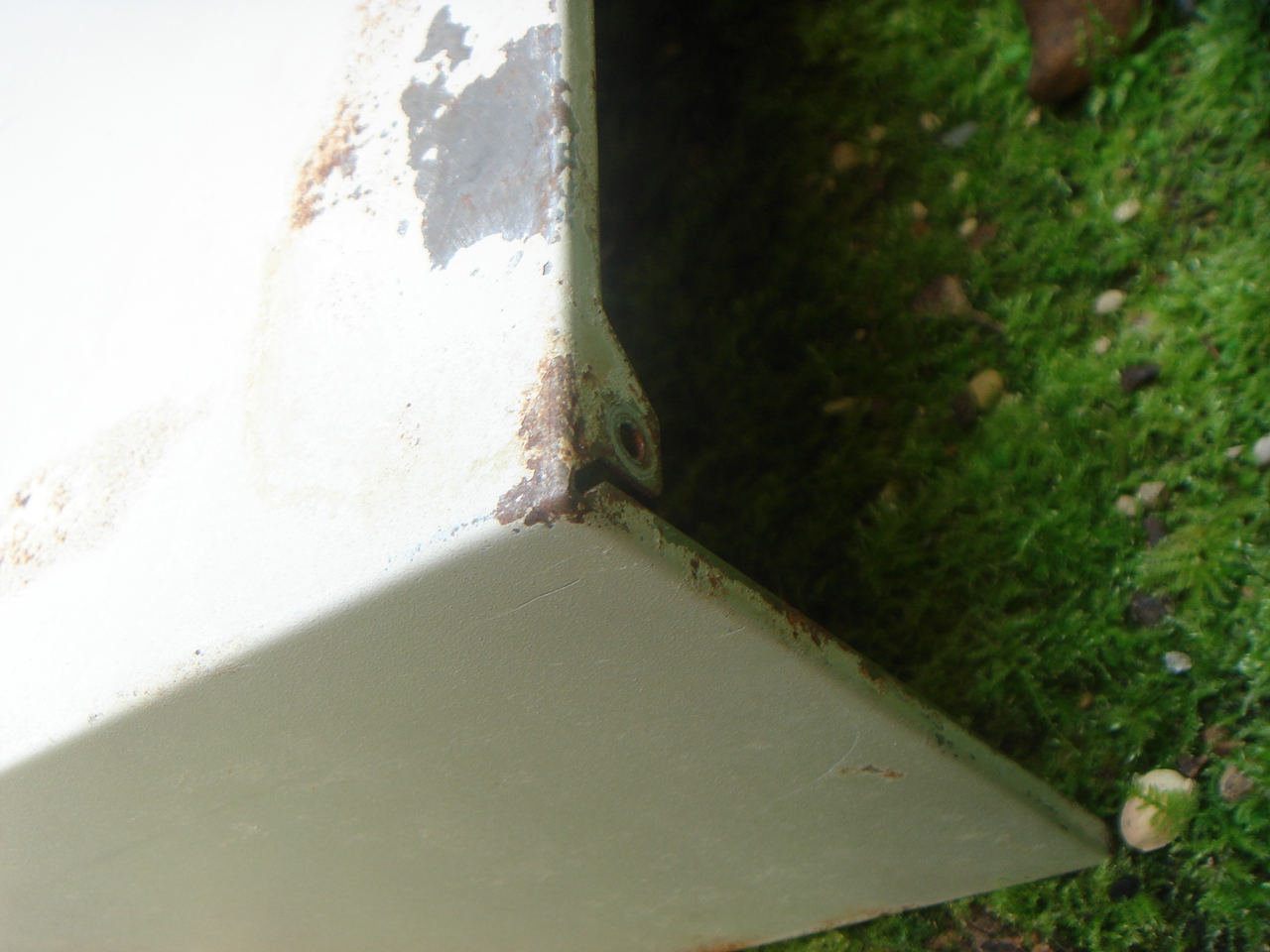

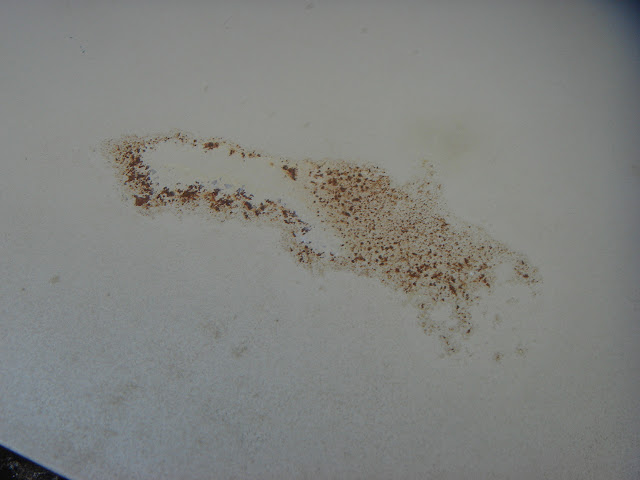

Ce produit n'a fonctionné que sur cette partie :

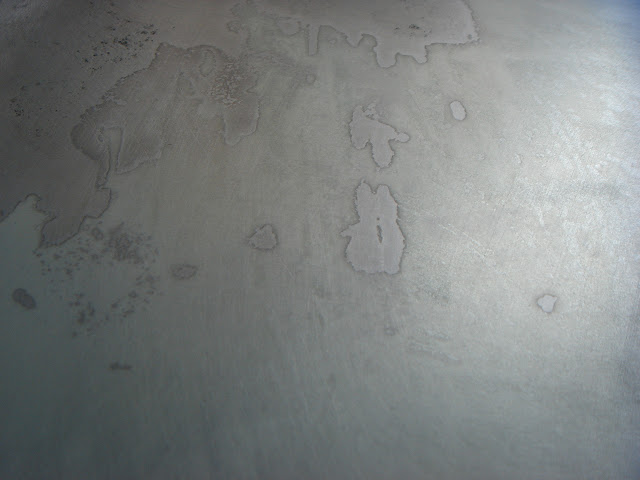

La peinture a bien ramollie ici, mais sur tout le reste du boitier, aucun résultat !

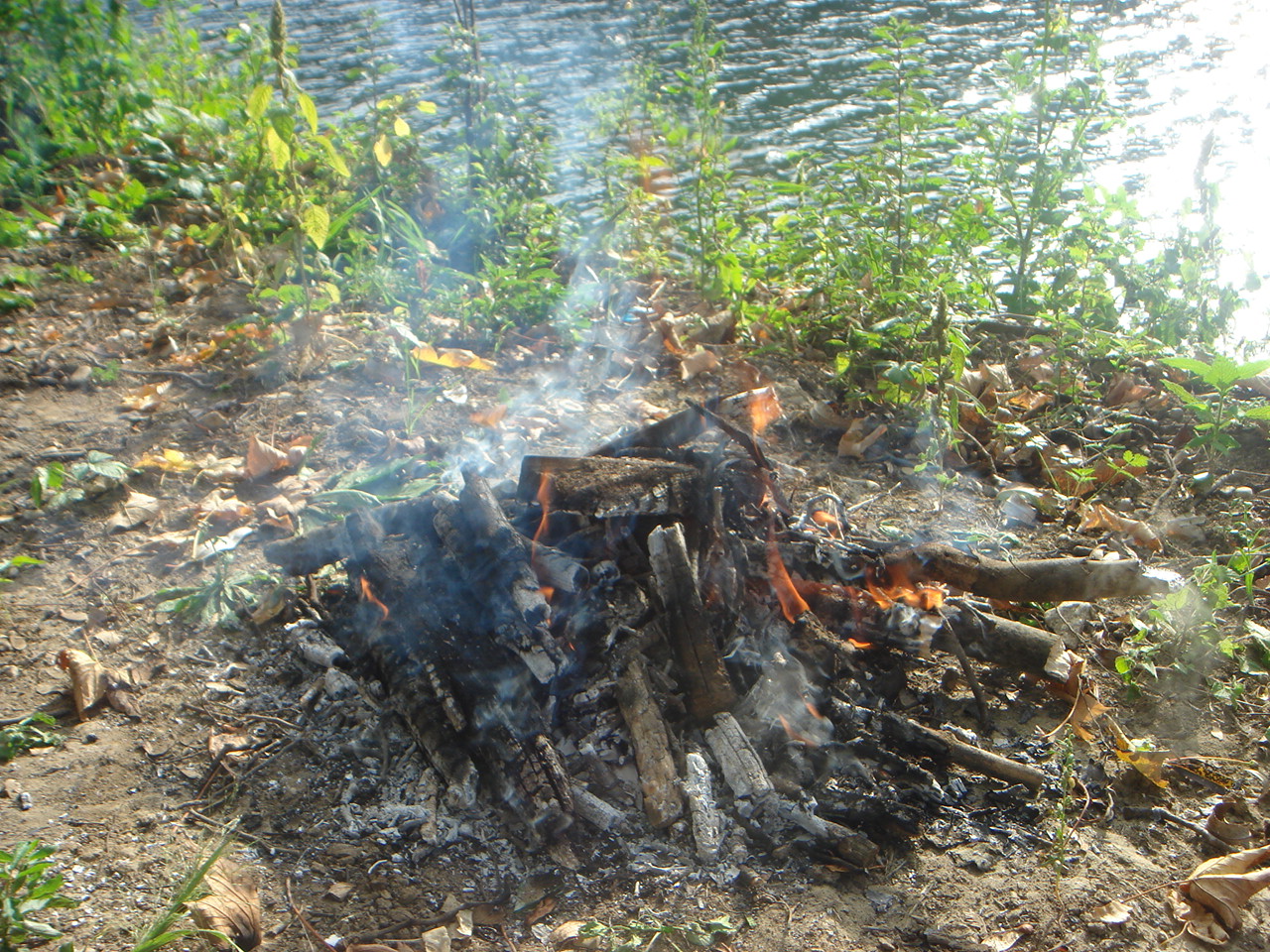

Essayons alors avec une vieille recette qui consiste à utiliser de la cendre mouillée. En effet, ce mélange contient de la silice très concentrée qui va ronger la couche de peinture. Allons faire un feu de bois pour en récupérer :

Hum... Il aurait mieux fallut filtrer la cendre, afin d'ôter les tisons, mais bon... Appliquer sur le boitier pendant environ trois jours en rajoutant de temps en temps un peu d'eau afin que le mélange reste bien humide...

... ne donne aucun résultat aussi ! La peinture se gratte même difficilement au couteau !

Essayons alors avec un décapeur thermique, 600° tout de même !

La peinture n'a hélas pas bougée d'un poil... Quelle a été la technique employée par Commodore pour peindre ces boitiers ? La peinture est très résistante, peut-être qu'ils ont été mis au four après application...

Vous avez une idée pour décaper totalement ce boitier ? Laissez un commentaire ou emailez-moi !!


Bridgeboard 386

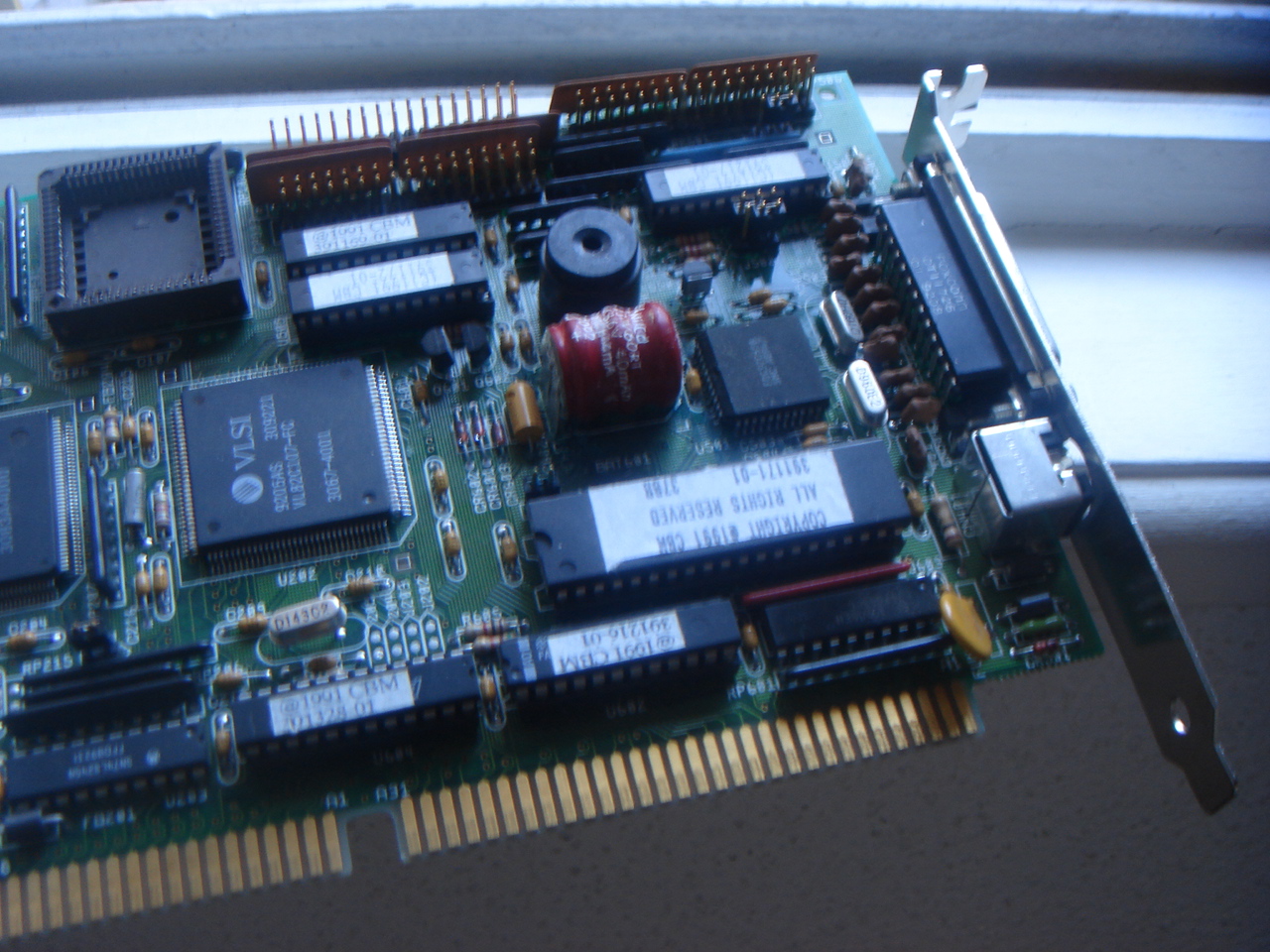

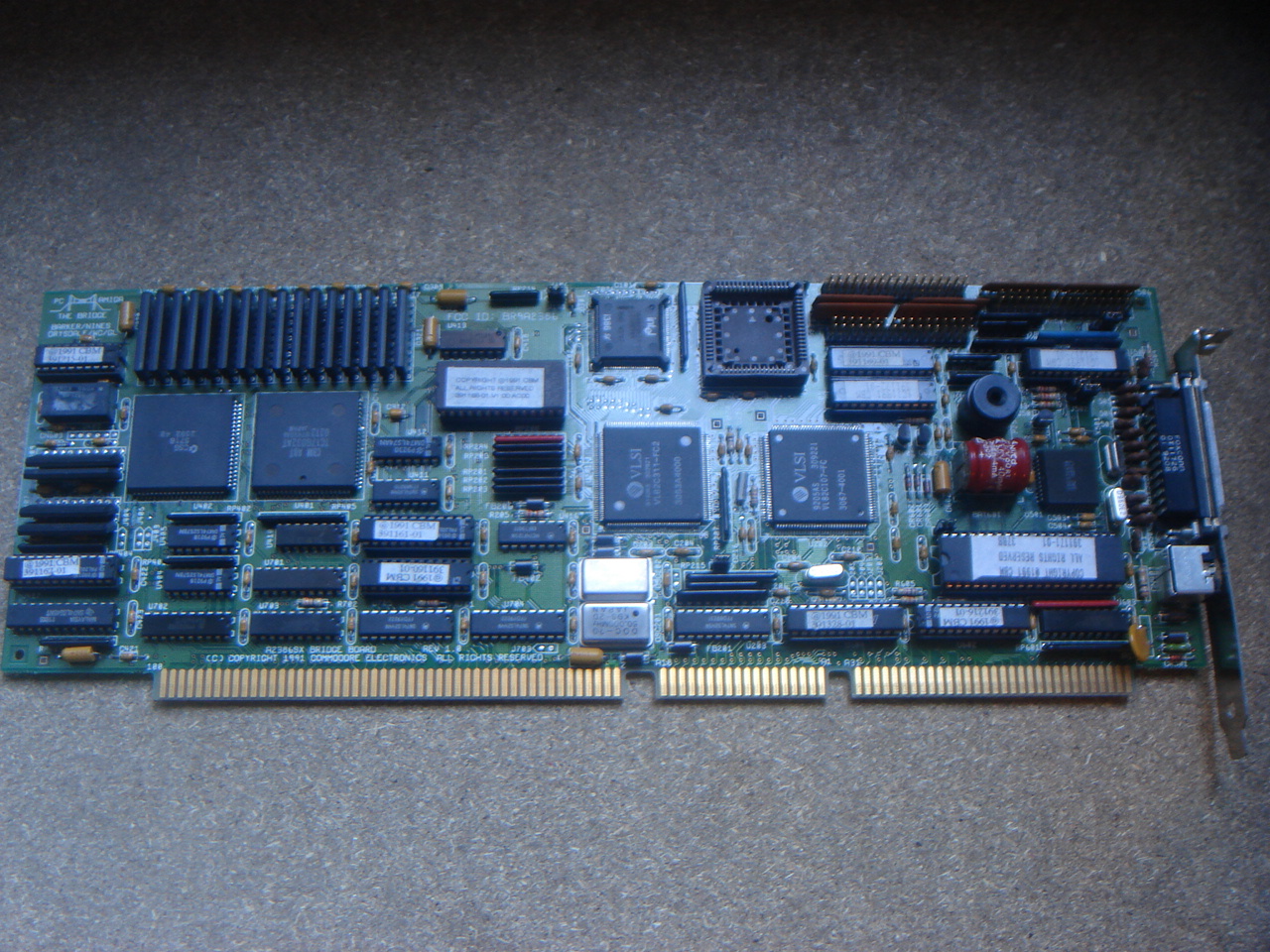

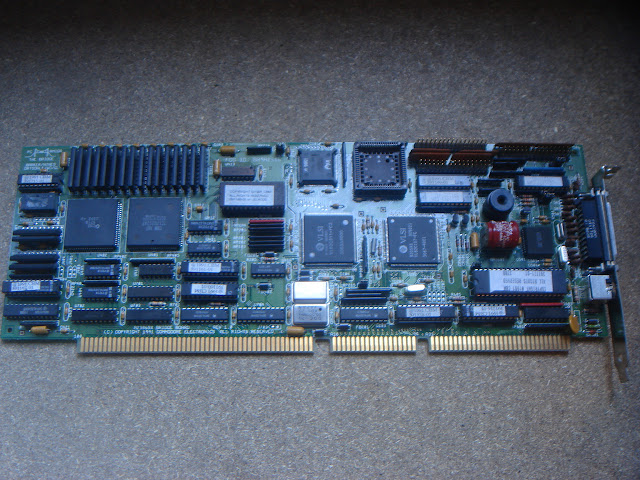

Voici une Bridgeboard 386sx25 de Commodore :

Alors ça c'était une bonne idée ces cartes là : en un seul ordinateur, les utilisateurs en avaient deux, avec chacun leur CPU, sans utiliser une émulation plus lente. Le tout en multitâche sous AmigaOS, bien entendu !

Celle-ci a sa pile bien coulée :

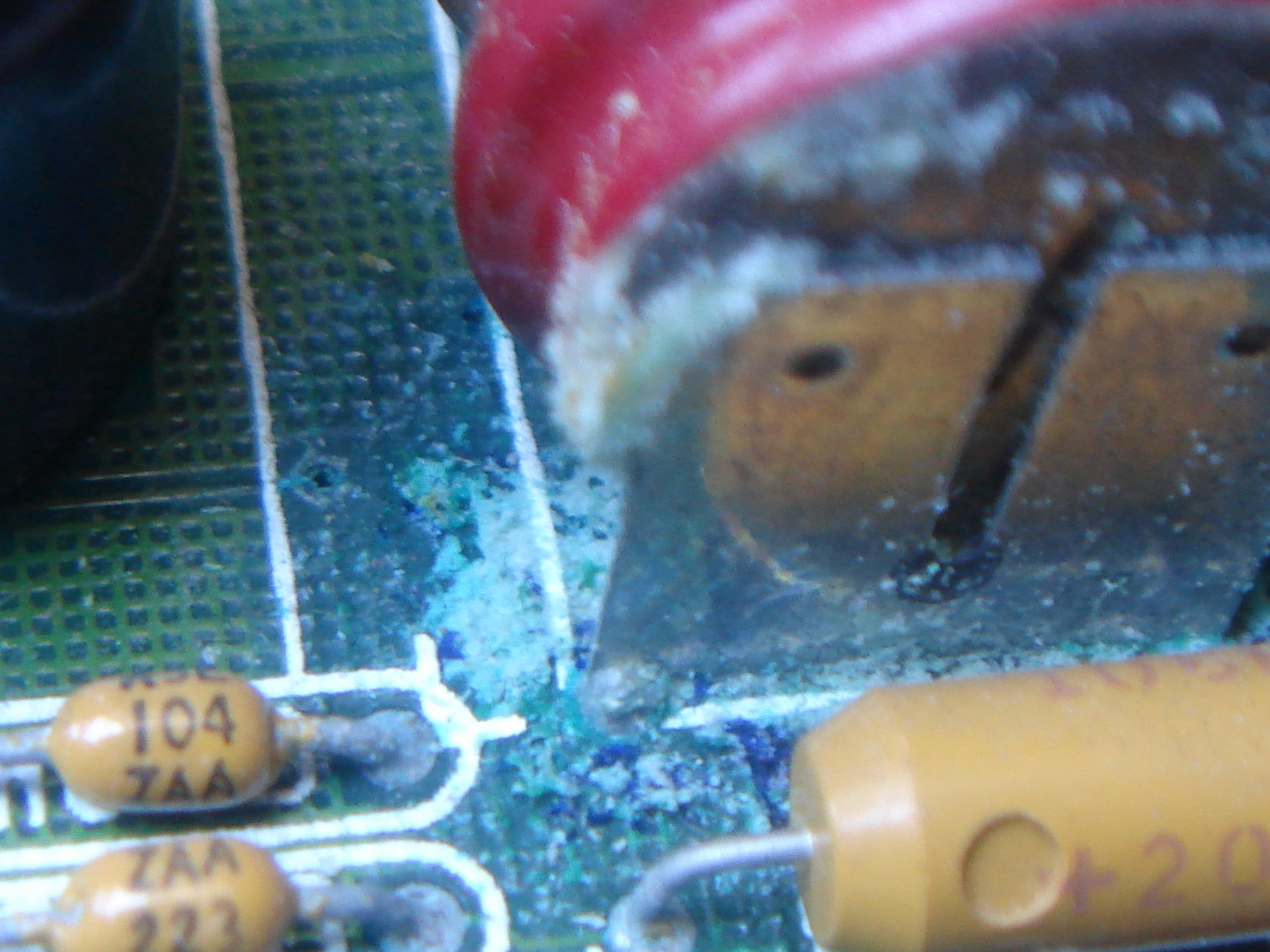

Effectivement :

C'est la cata :

Lorsque vous avez une carte dans cet état, surtout ne la
branchée pas pour voir si elle marche !

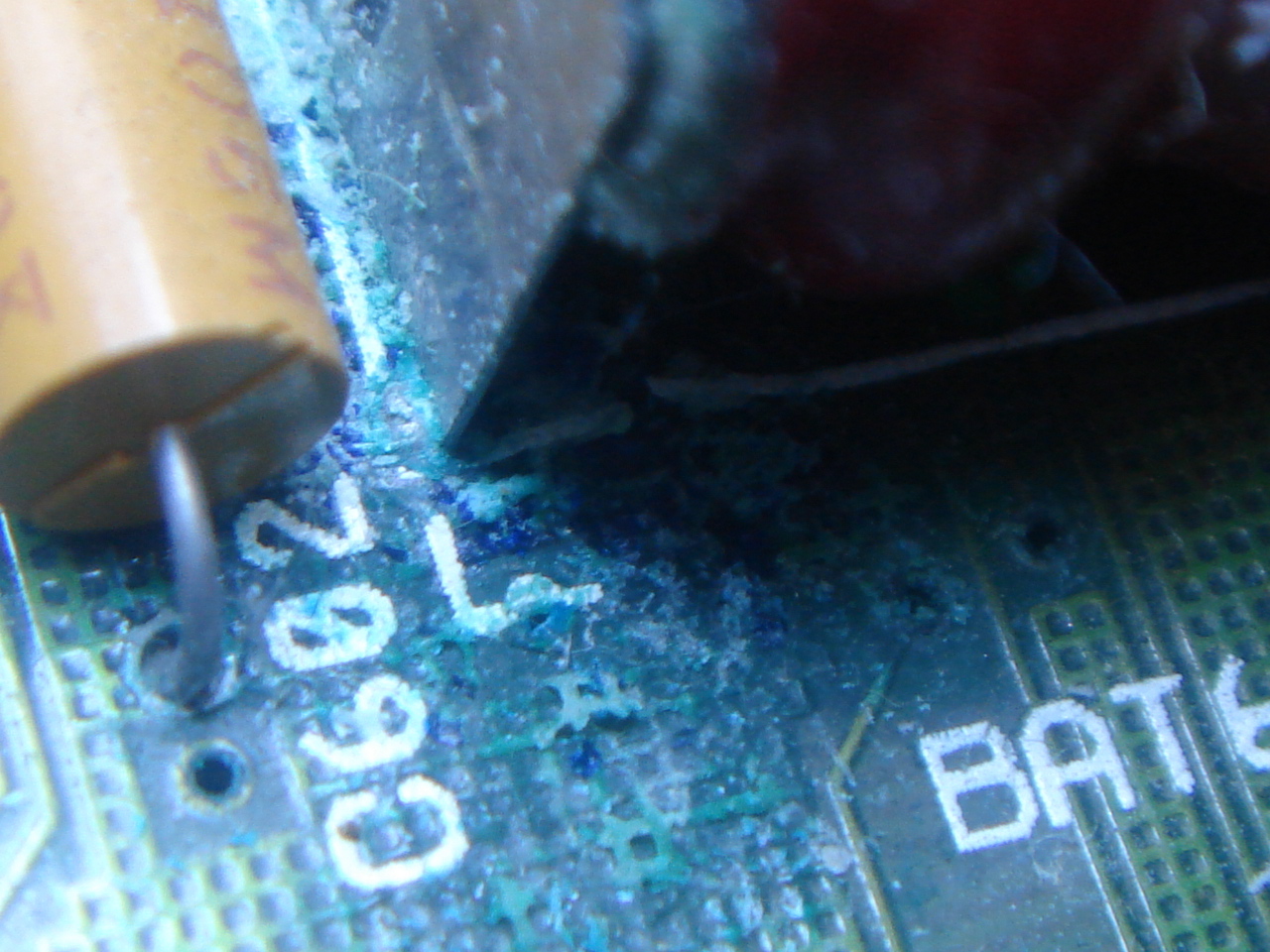

Avec beaucoup d'acétone, de vinaigre et surtout en frottant très fort, il est possible de rattraper le bouzin :

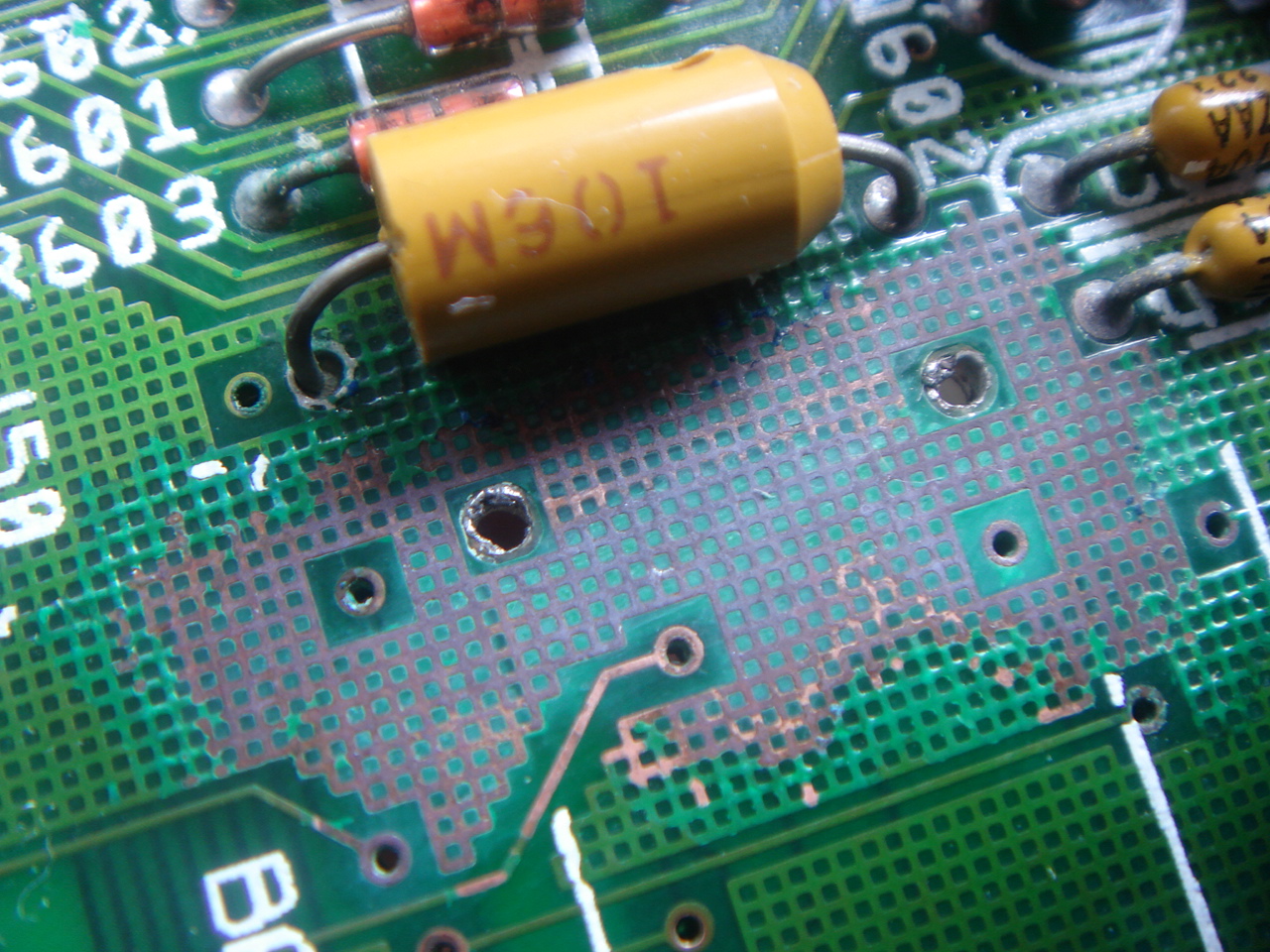

Ce condensateur a même été dessoudé afin de bien cleaner jusqu'au bout. Heureusement toutes les pistes sont intactes, il n'y a que le vernis vert qui n'est juste plus présent par endroit :

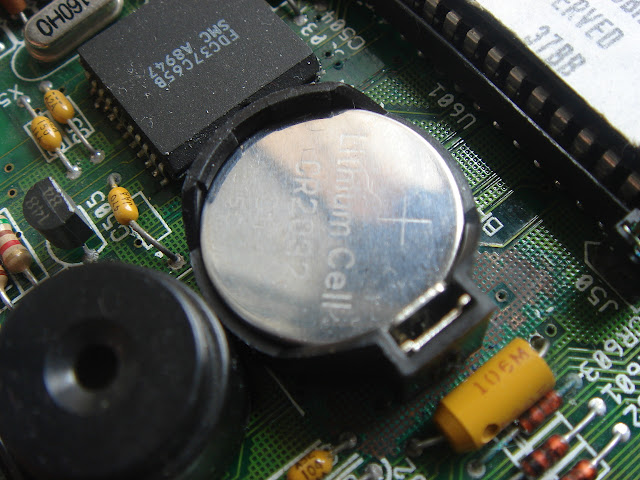

Voilà, une pile bouton qui ne coulera pas a été installé avec sa diode :

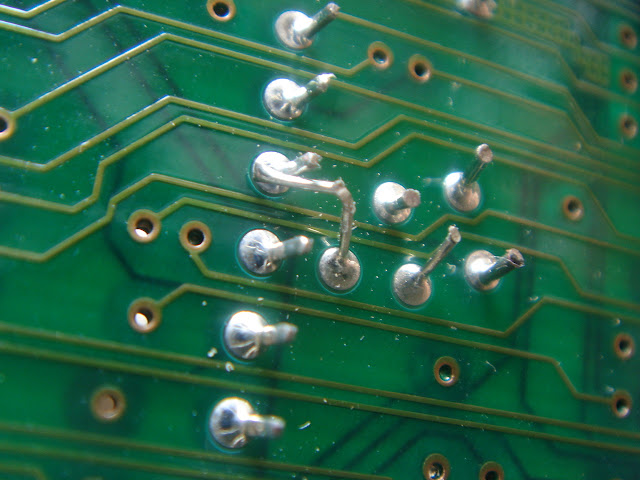

En regardant la carte de plus près, il y avait de l'autre côté deux tiges qui étaient en contact :

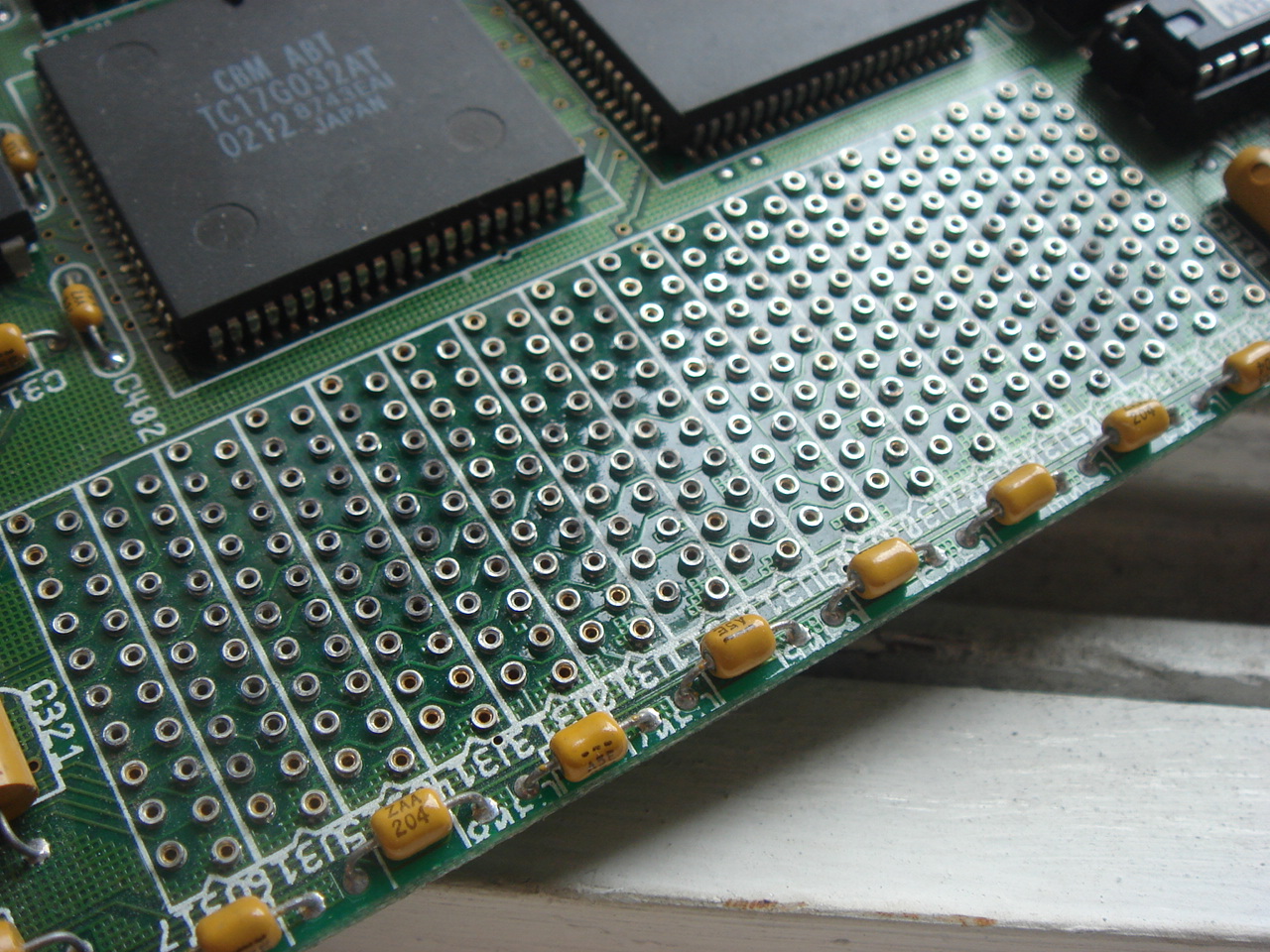

 La solution est très simple : coupage à ras !

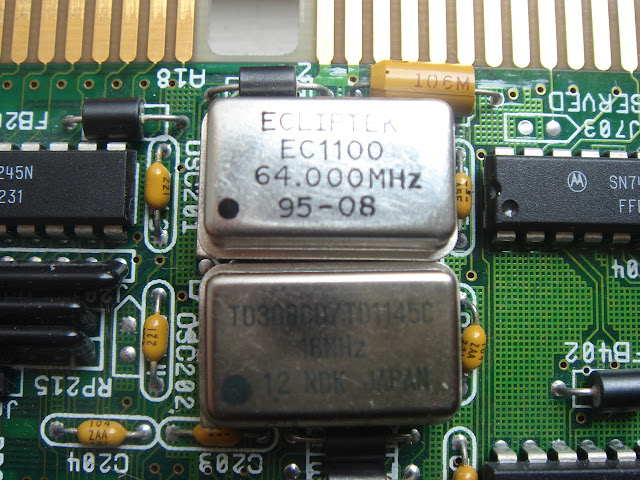

Installons les deux quartz sur support :

Les quartz du haut est pour le CPU : d'origine à 50 Mhz, mettons plutôt un 64 Mhz pour avoir le 386 à 32 Mhz. L'autre quartz est pour la vitesse des ports ISA, 8 Mhz :

La carte n'a que deux mégas de Ram en module Zip. Heureusement, ils ne sont pas soudés :

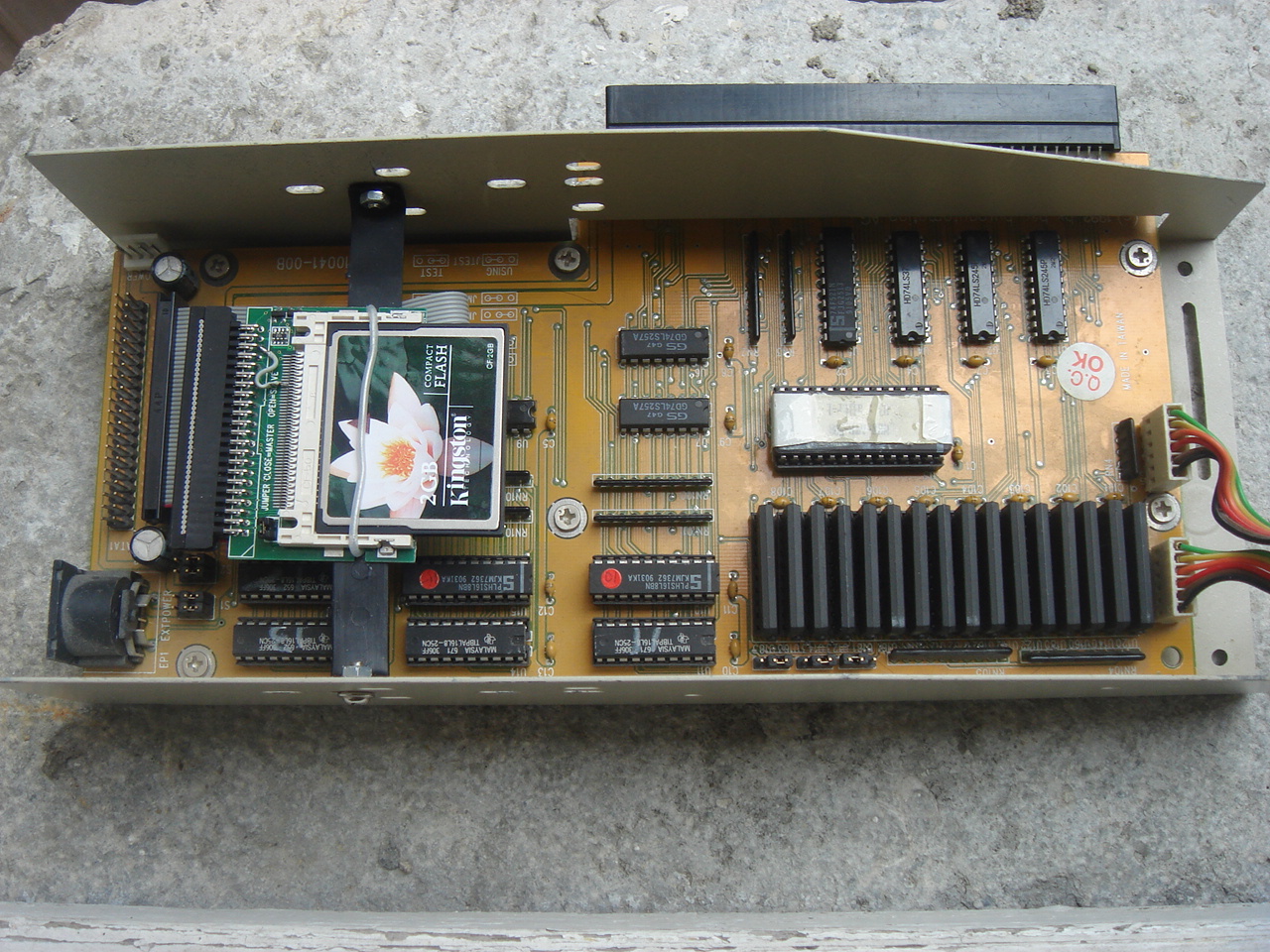

L'idée est de prendre les 8 Mo de cette extension fastram/IDE pour A500 :

Et de les installer sur la Bridgeboard :

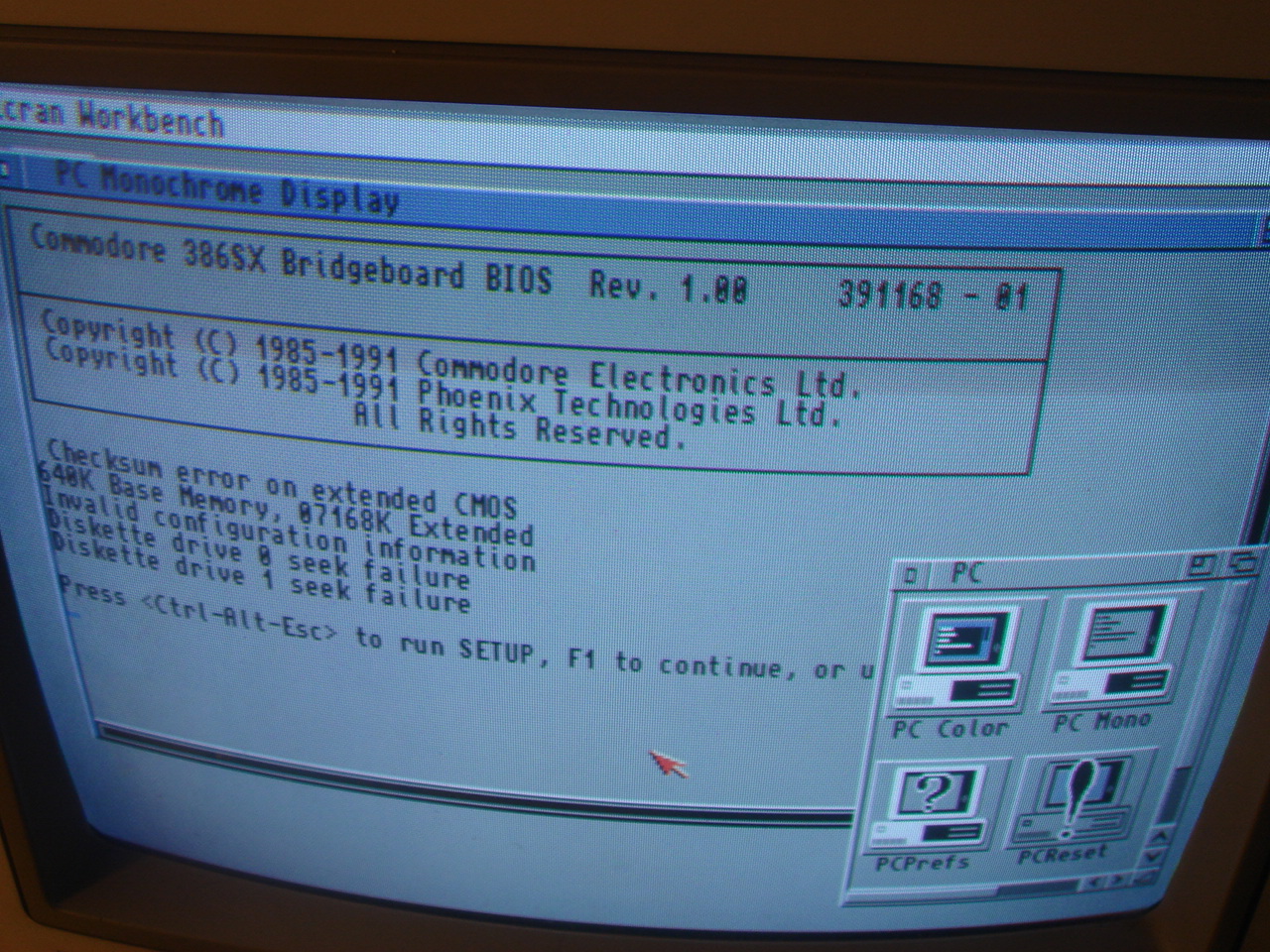

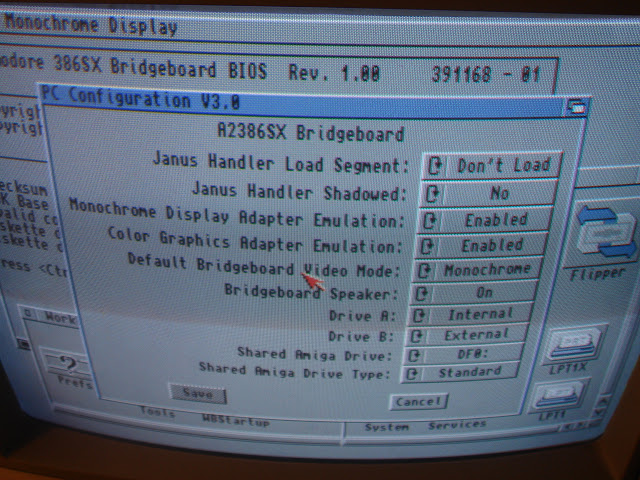

Le soft Janus qui gère la carte est à paramétrer comme ceci pour ça marche :

Il est même possible d'installer une carte vidéo ISA pour profiter d'un affichage bien plus rapide...

N'ayant pas de lecteur externe pour charger un MSDOS 5, je n'ai pas pu tester cette carte vidéo Trident, sniff...
