mardi 24 avril 2012

Buster help

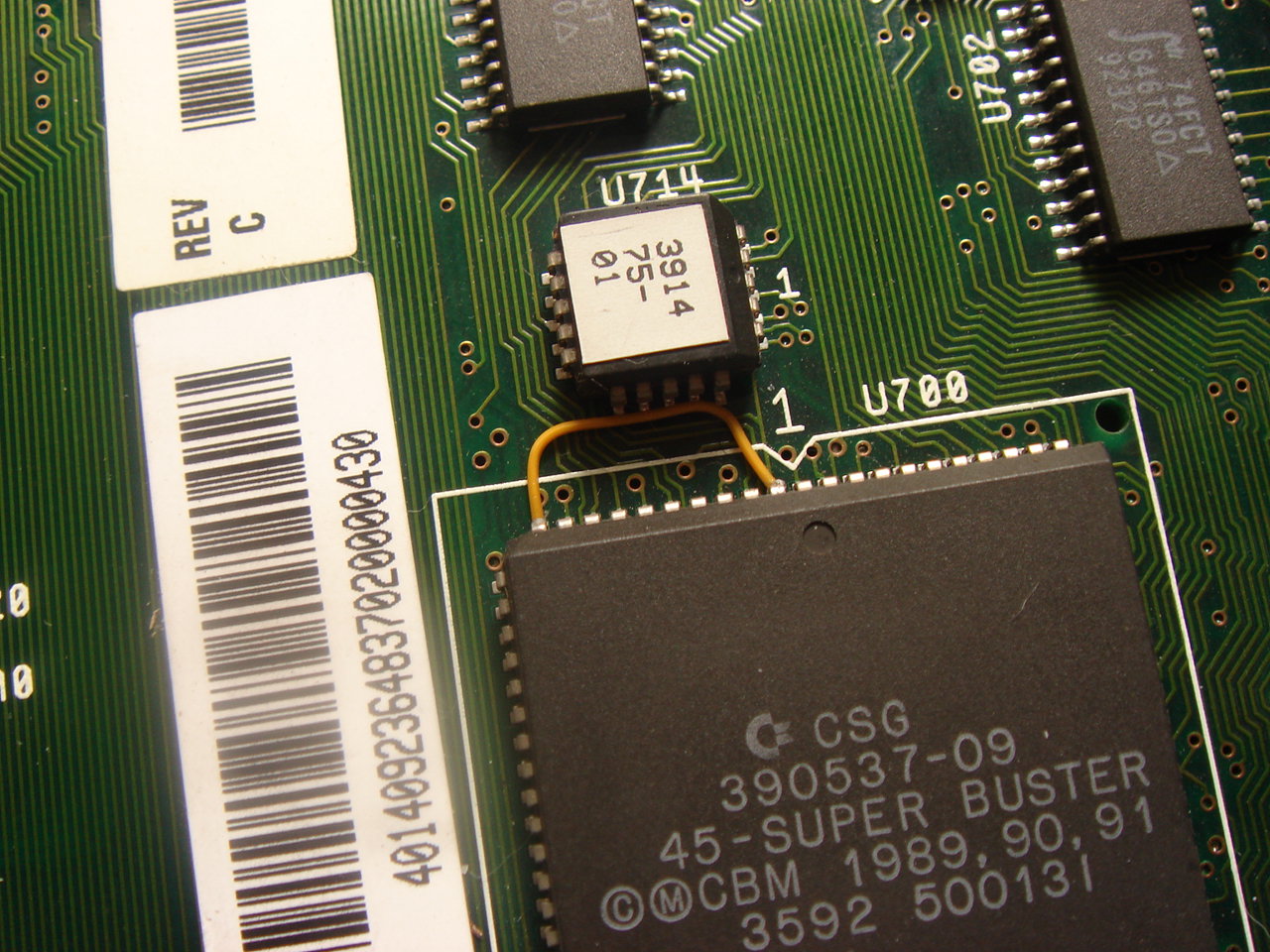

Au secours avec ce Buster -09 :

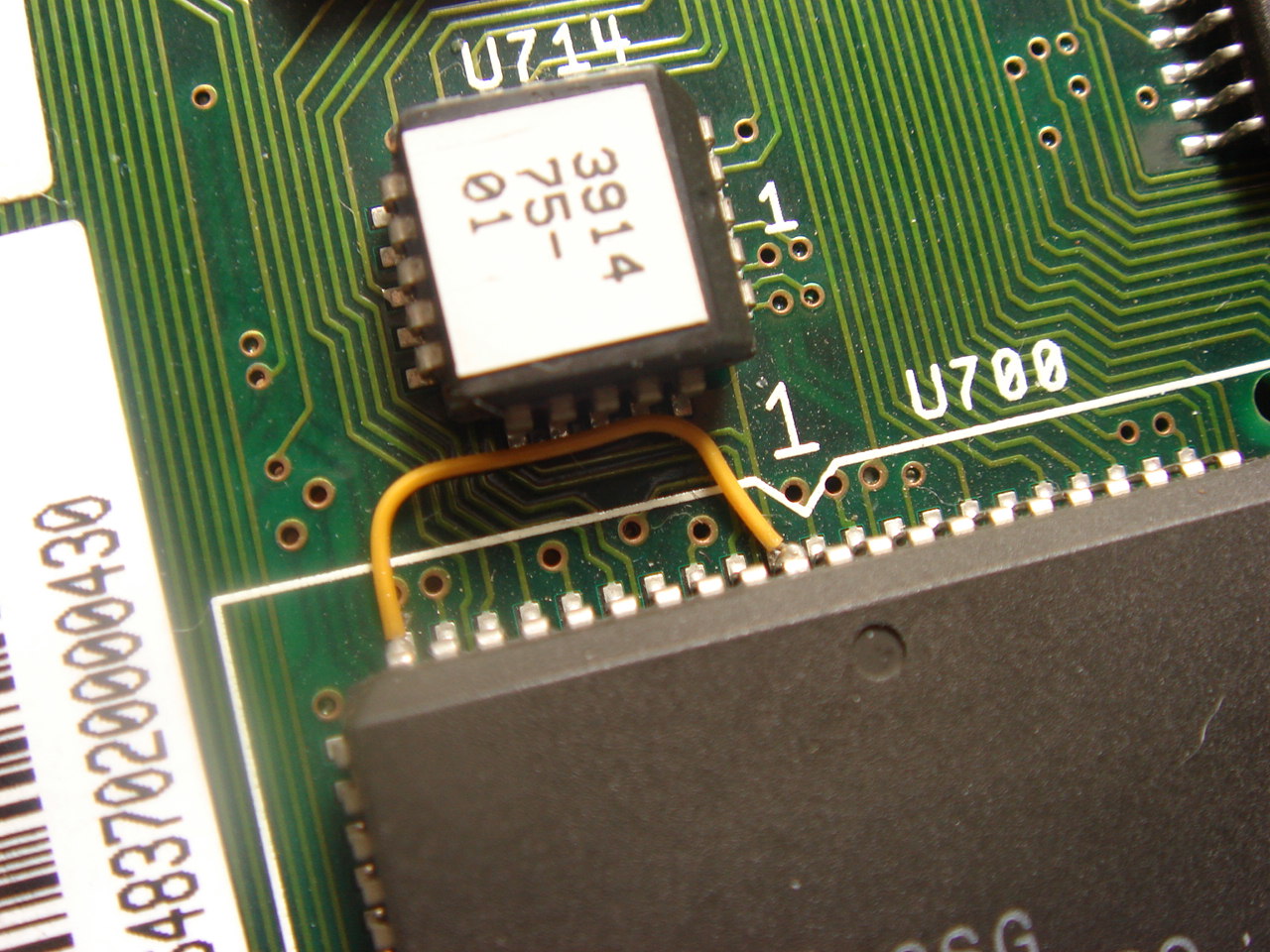

Un strap est présent, reliant les pinoches 2 (_CCS) et 11 (_DSACK0) :

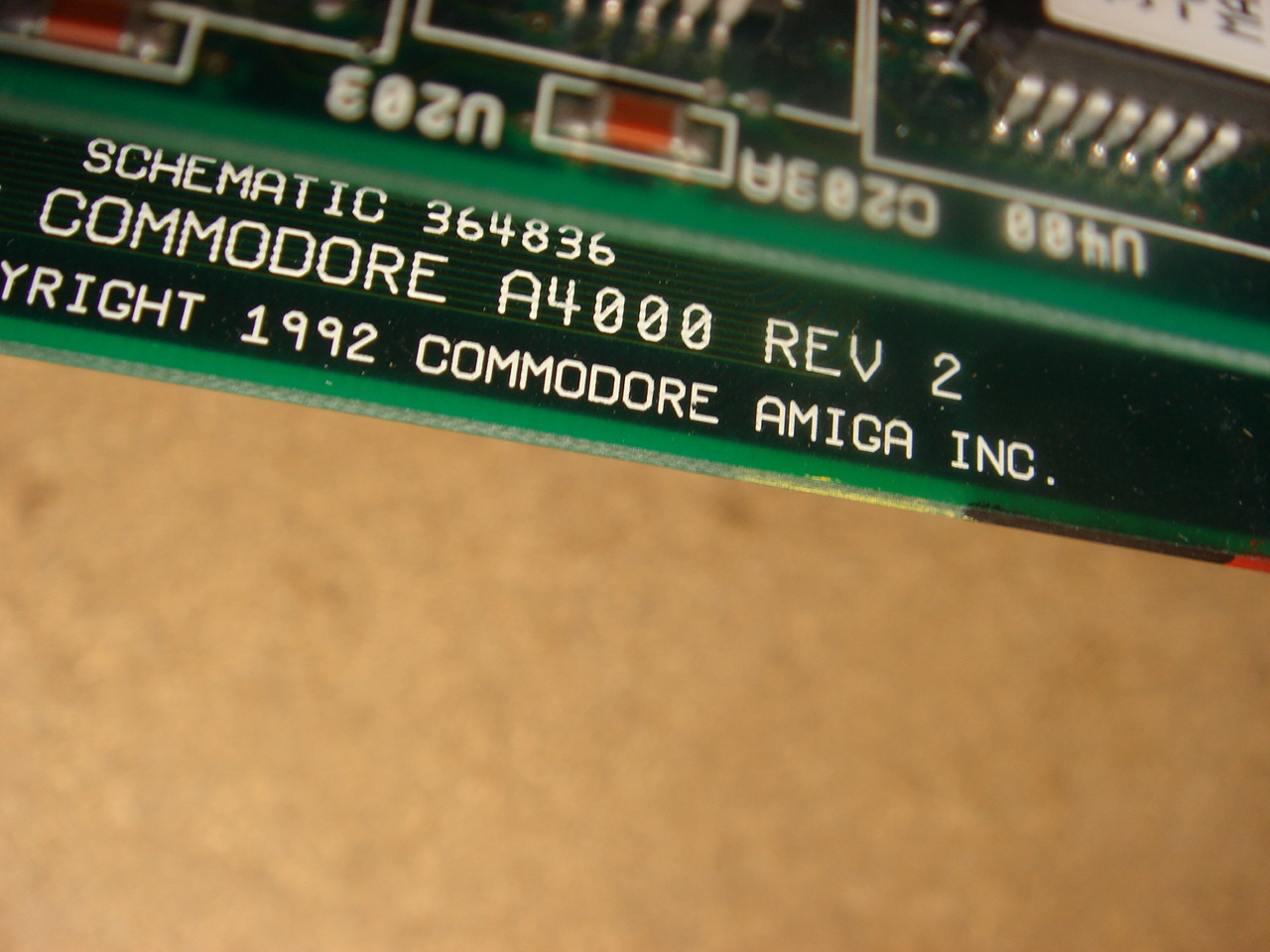

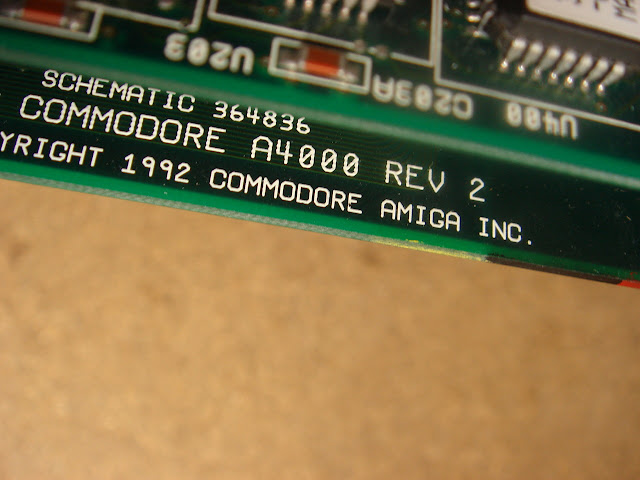

C'est un 4000D rev2 et...

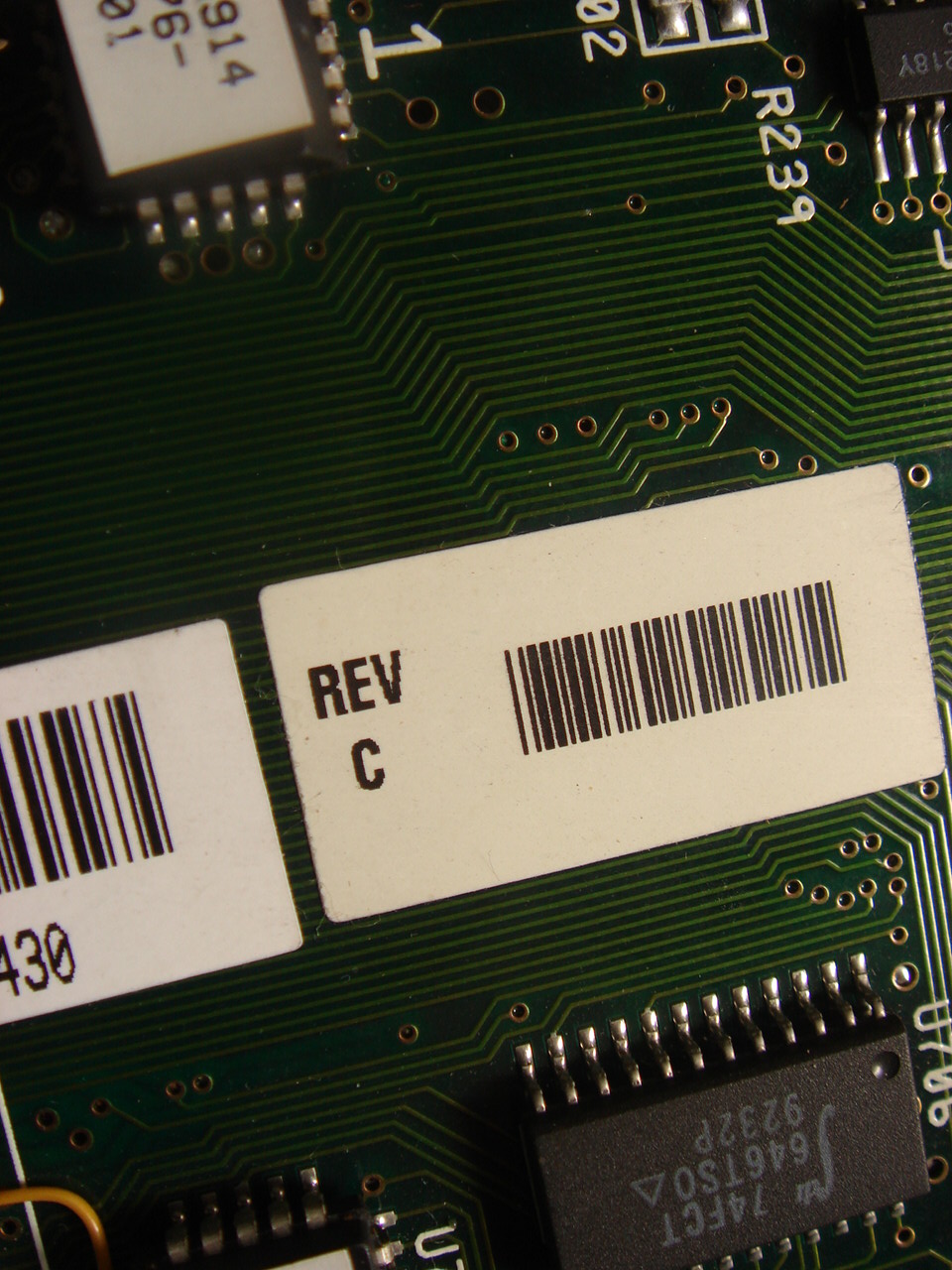

... revC :

Ce vieux schnock d'Athlonet68 voulait un Buster -11 installé, il a fallut donc dessouder le -09 et oh surprise :

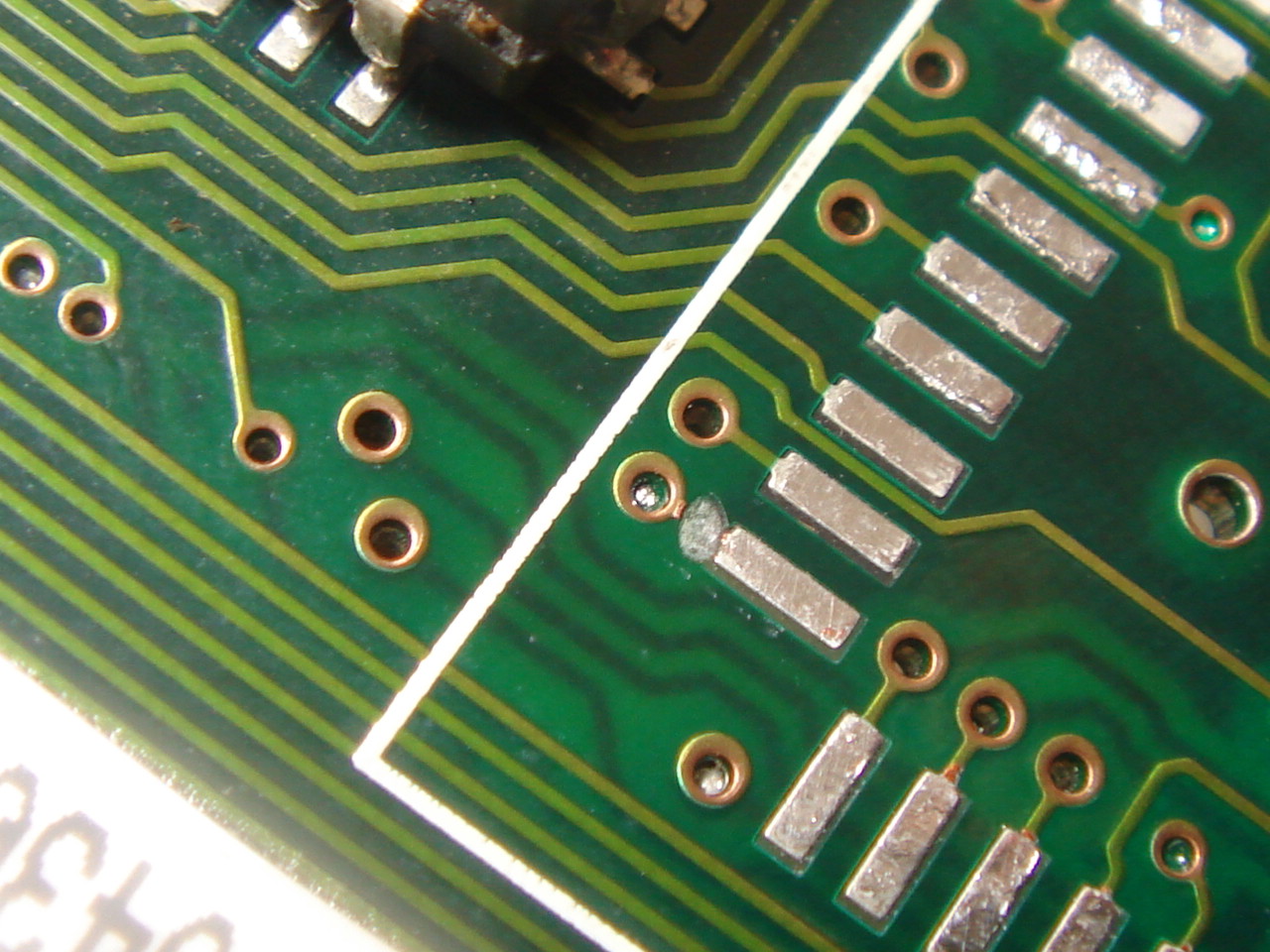

La piste est clairement coupée. Il n'y a pas ces modifications sur les revB : si vous avez des informations à ce propos, emailez-moi bien-sûr !

Le -11 a été ressoudé avec le même câble et tout semble fonctionner...


samedi 14 avril 2012

Simms 40ns

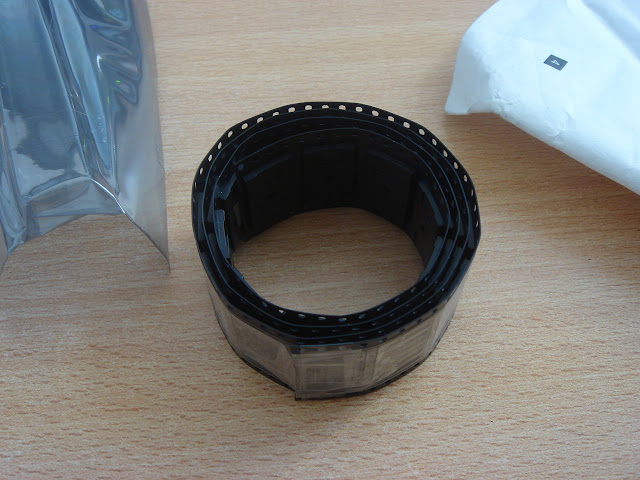

Les modules ram à 40ns viennent d'arriver !

Là encore, il faut tout dessouder à la main, c'est long et chiant, mais bon, pas trop le choix...

Ce sont des Simms 64 Mo aujourd'hui à upgrader :

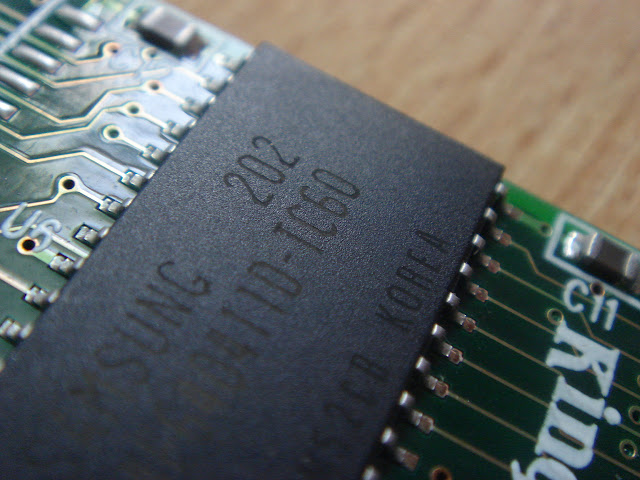

Bouh, c'est des 60ns :

Dessoudons tous les modules :

Et ressouder les nouveaux modules à 40ns ! C'est bon, ça marche :

Plus les rams sont rapides, et plus il est possible de monter en fréquence...


Indivision support

Mon Indivision ECS est tombé en panne hier... Sans raison apparente... Ah la chiotte !

Marche plus, l'écran d'initialisation fonctionne, mais le 600 n'affiche ensuite plus rien du tout...

Et ce matin en regardant de plus près :

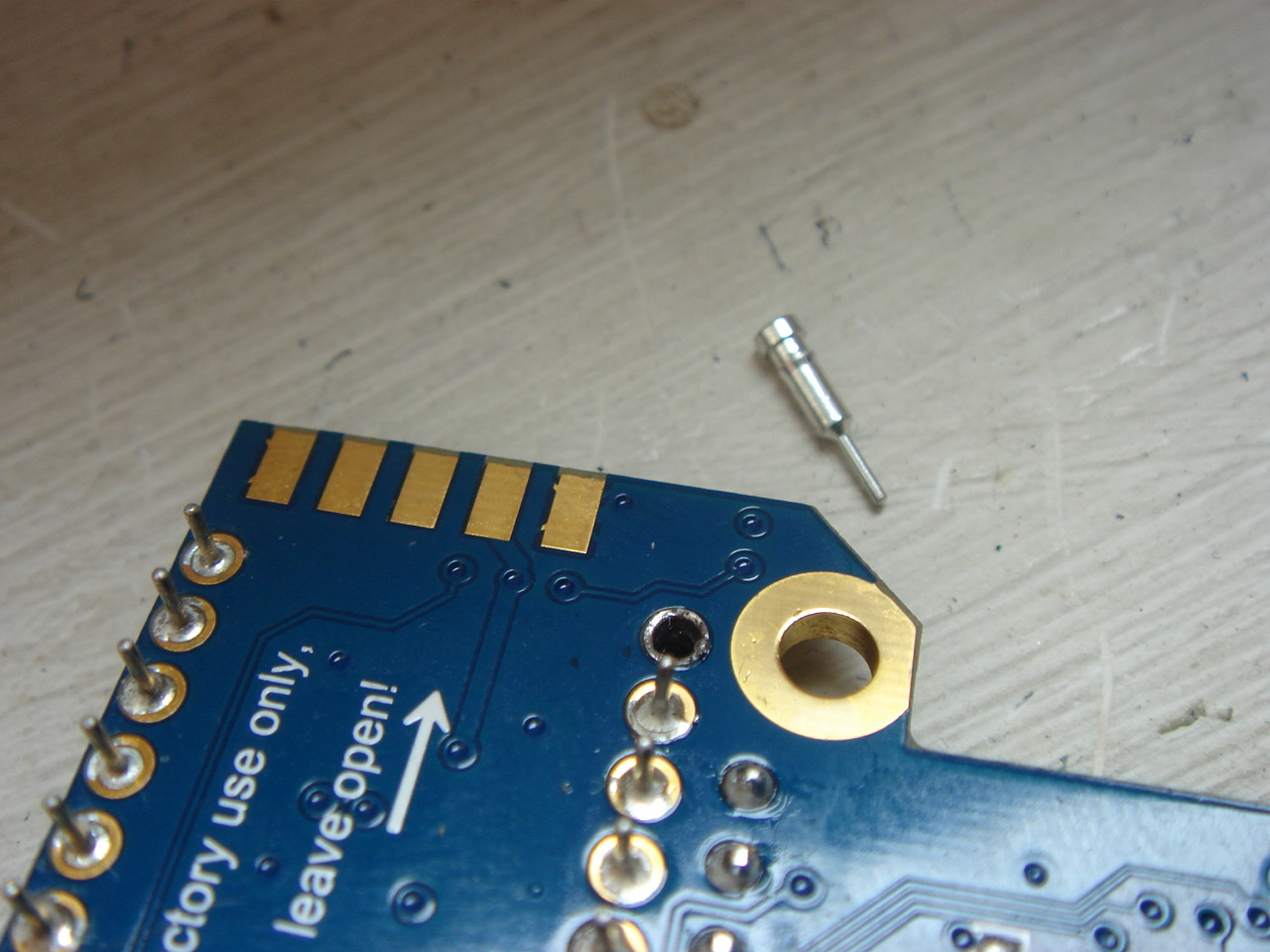

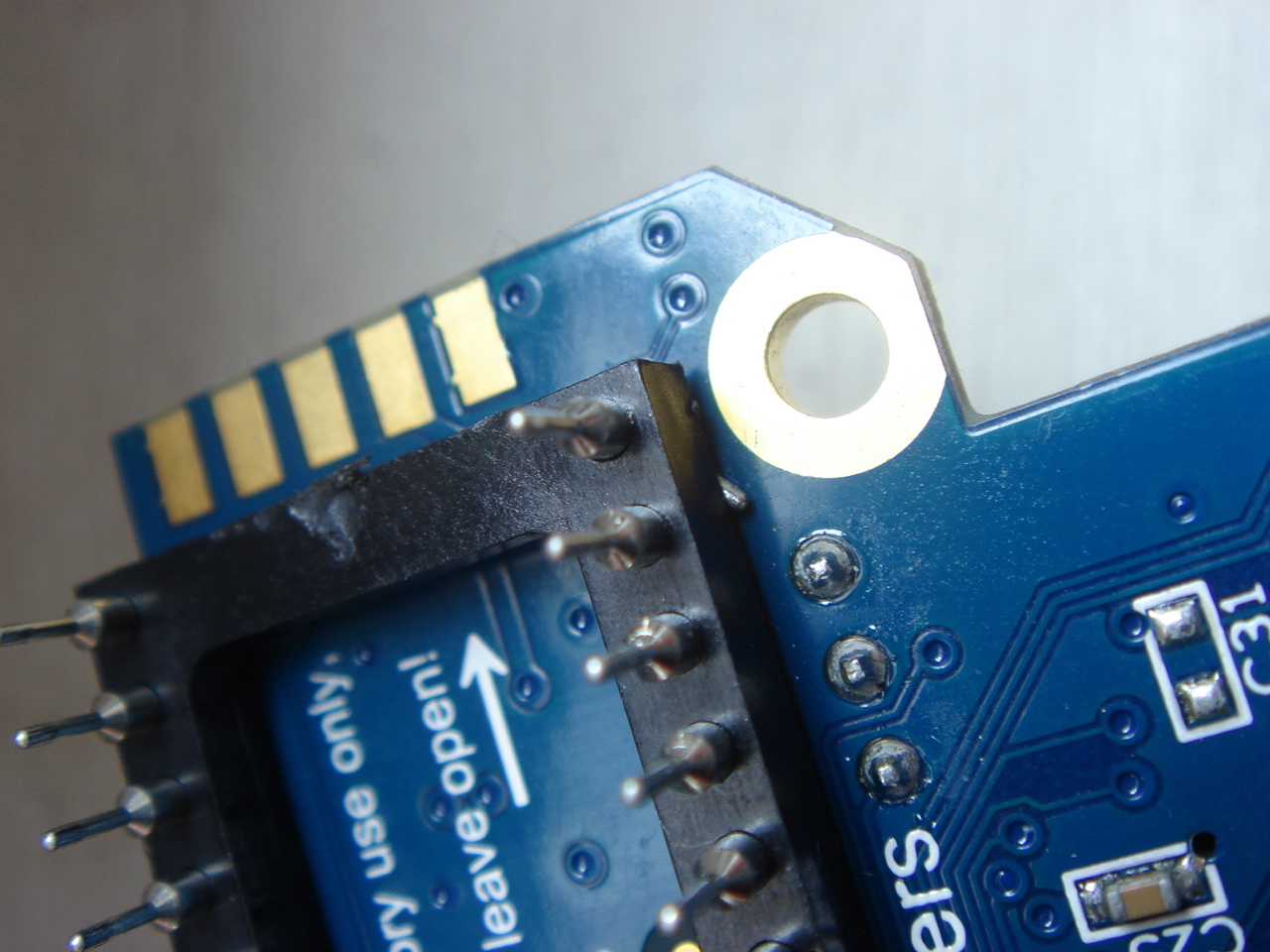

Le support ne tient pas bien en place, et c'est en le reclipsant qu'une pinoche ne s'est pas enclenchée correctement... Rha là là !

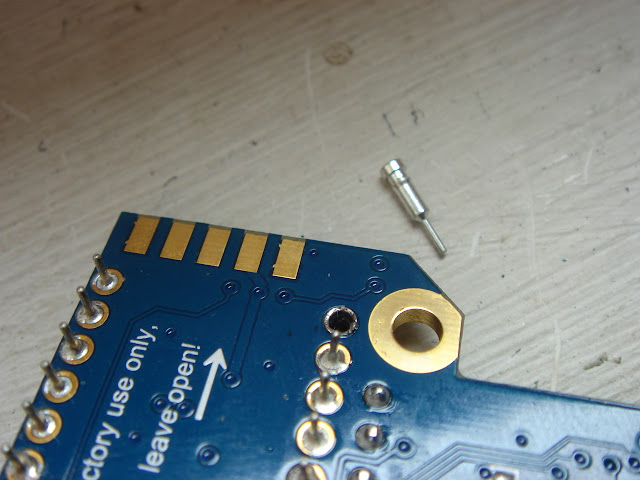

Pour réparer le tout, il convient de commencer par ressouder une pinoche valide :

Et allons plus loin pendant que nous y sommes, de façon à que cette mésaventure ne se répète pas.

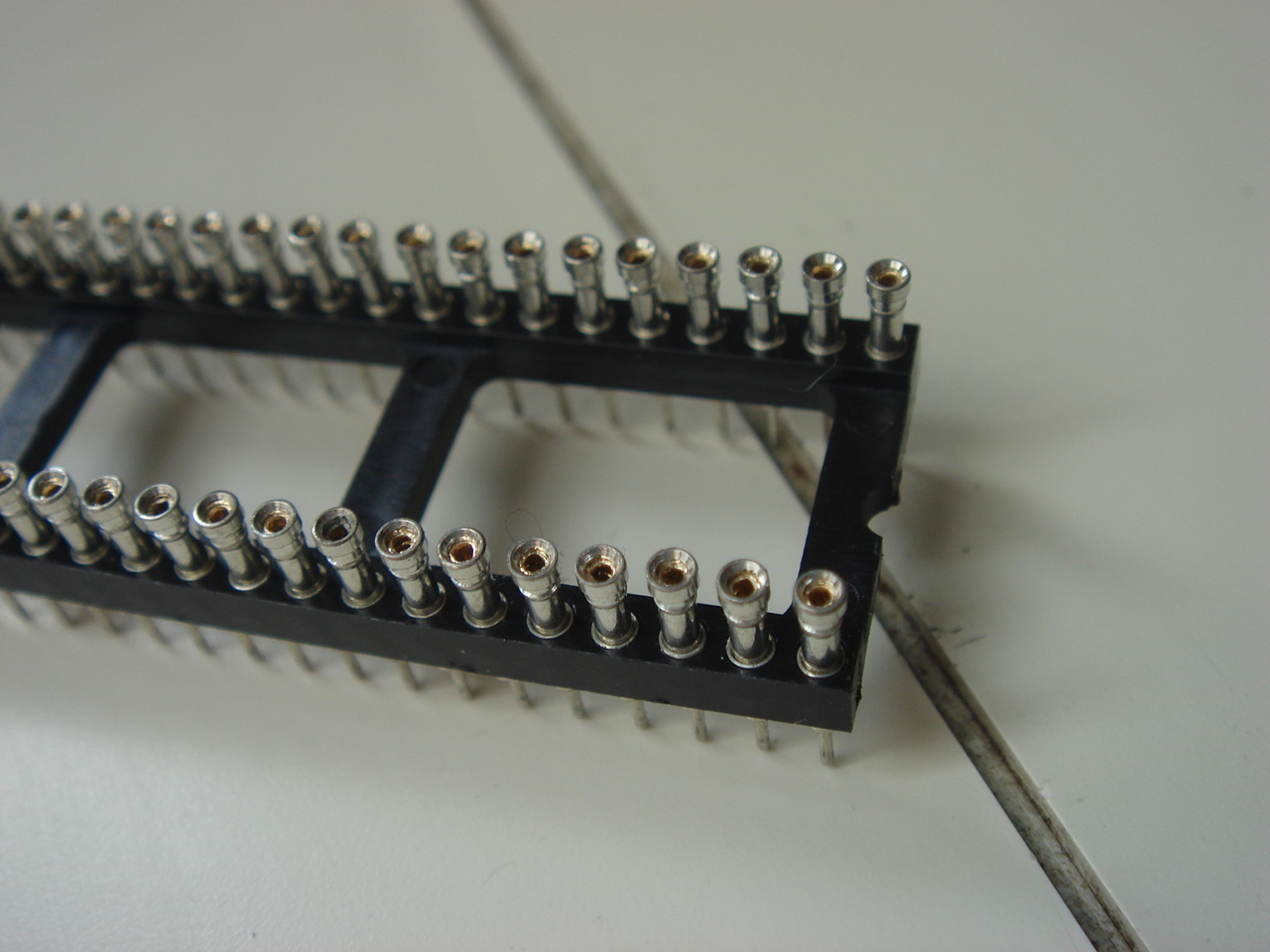

Prenons le support et plaçons de nouvelles pinoches comme ceci sans quelconque armature en plastique, puisque celle-ci empêche le soudage à même la PCB :

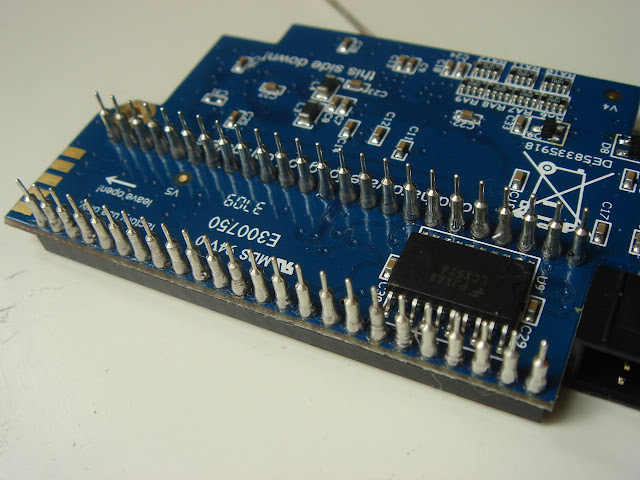

De cette façon, les pinoches seront soudées bien droites et alignées comme il faut :

Plus qu'à toutes les souder une à une maintenant et voilà :

Remarche nickel maintenant ! Ouf !!


lundi 9 avril 2012

Blizzard ampérage

Après l'étude du +5v sur quelques cartes accélératrice, voici la suite logique : connaitre l'ampérage de nos 68060 préférés.

Ici, c'est une Blizzard 1260 avec 060 rev1 d'origine (maskset 01F43G) gravé en 0.60um. Pas de fastram pluggée pour ce test puisque le CPU est sur support, avec donc la barrette qui ne tenait pas correctement...

Là encore, il faut ôter le régulateur avec toutefois une variante par rapport aux autres précédents articles, c'est qu'il faut monter le multimètre en série (alors qu'il était auparavant en parallèle pour avoir le voltage) :

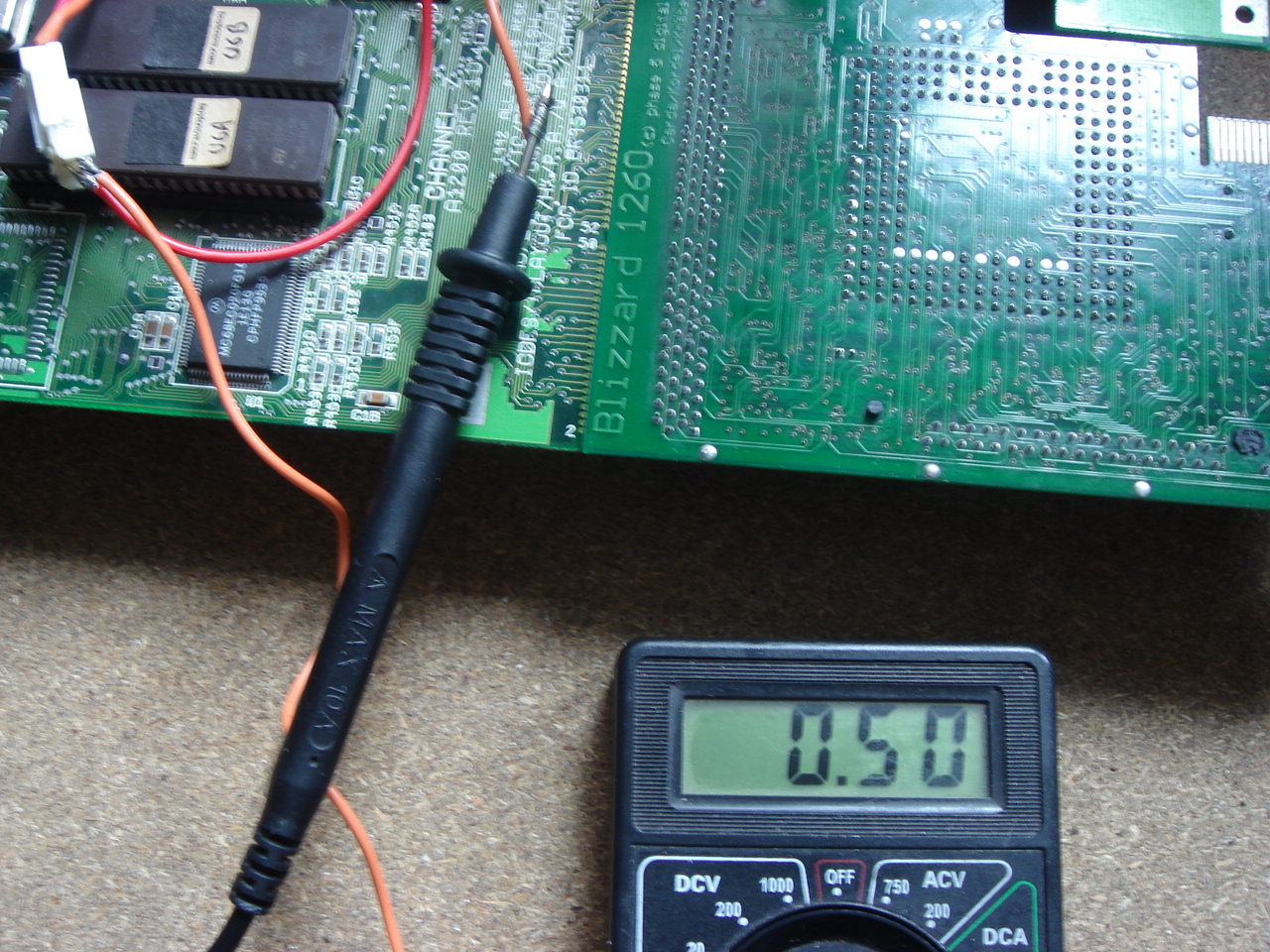

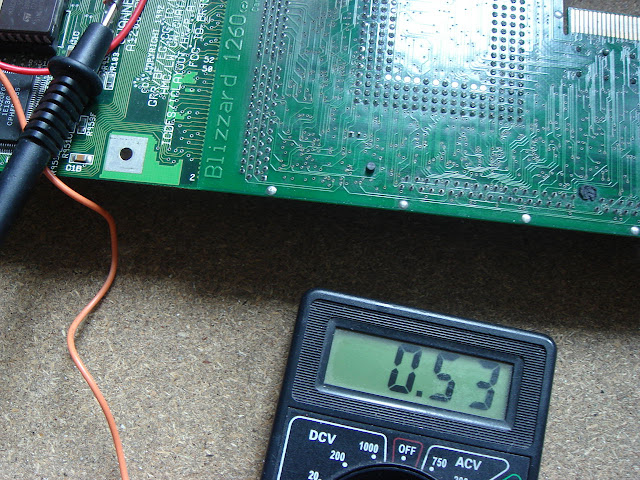

Commençons nos mesures à 50 Mhz pour le +3.3v :

Arf, cocasse : 0.40 A pour un 060 à 50 Mhz... Ah, les chiffres !!

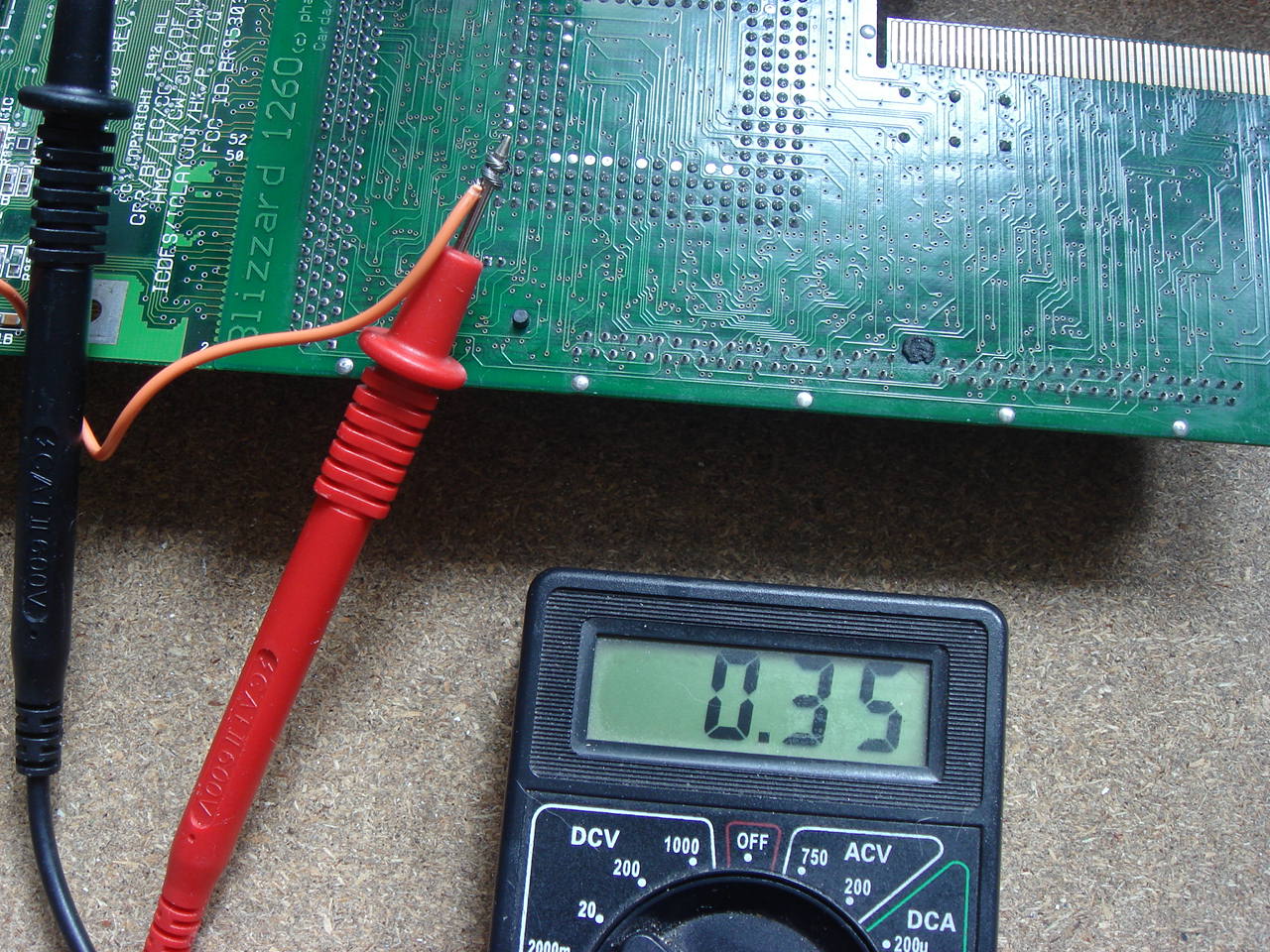

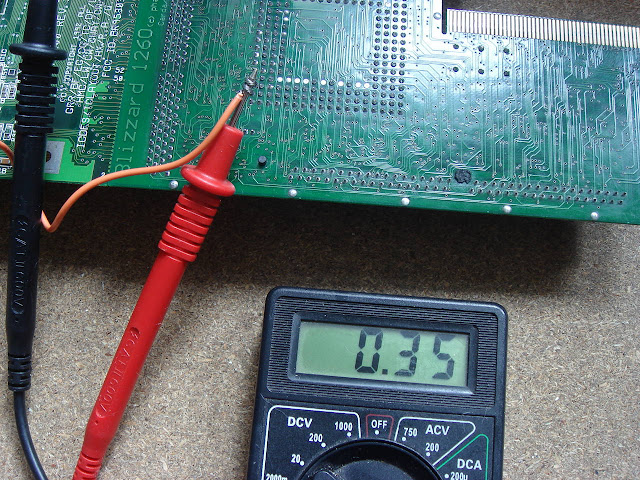

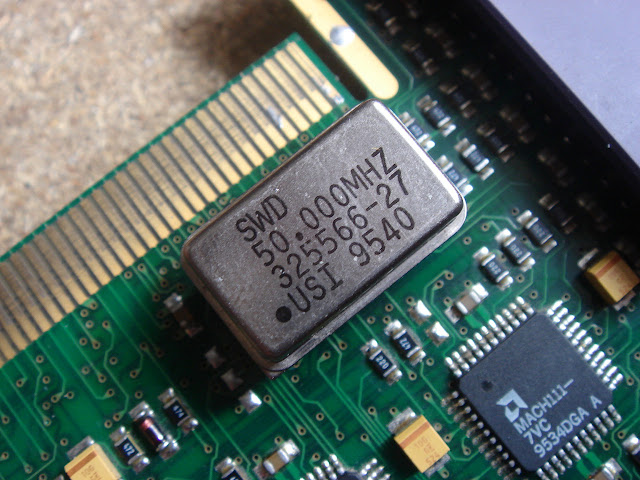

J'avais quelques quartz sous la main : maintenant à 62 Mhz :

Ensuite à 66 Mhz :

Ce rev1 est bien sympathique, il tient le 72 Mhz, ce qui est assez rare, c'est maximum 66 Mhz le plus souvent :

Le +5v quant à lui est constant : toujours à 0.18 A quelque soit la fréquence :

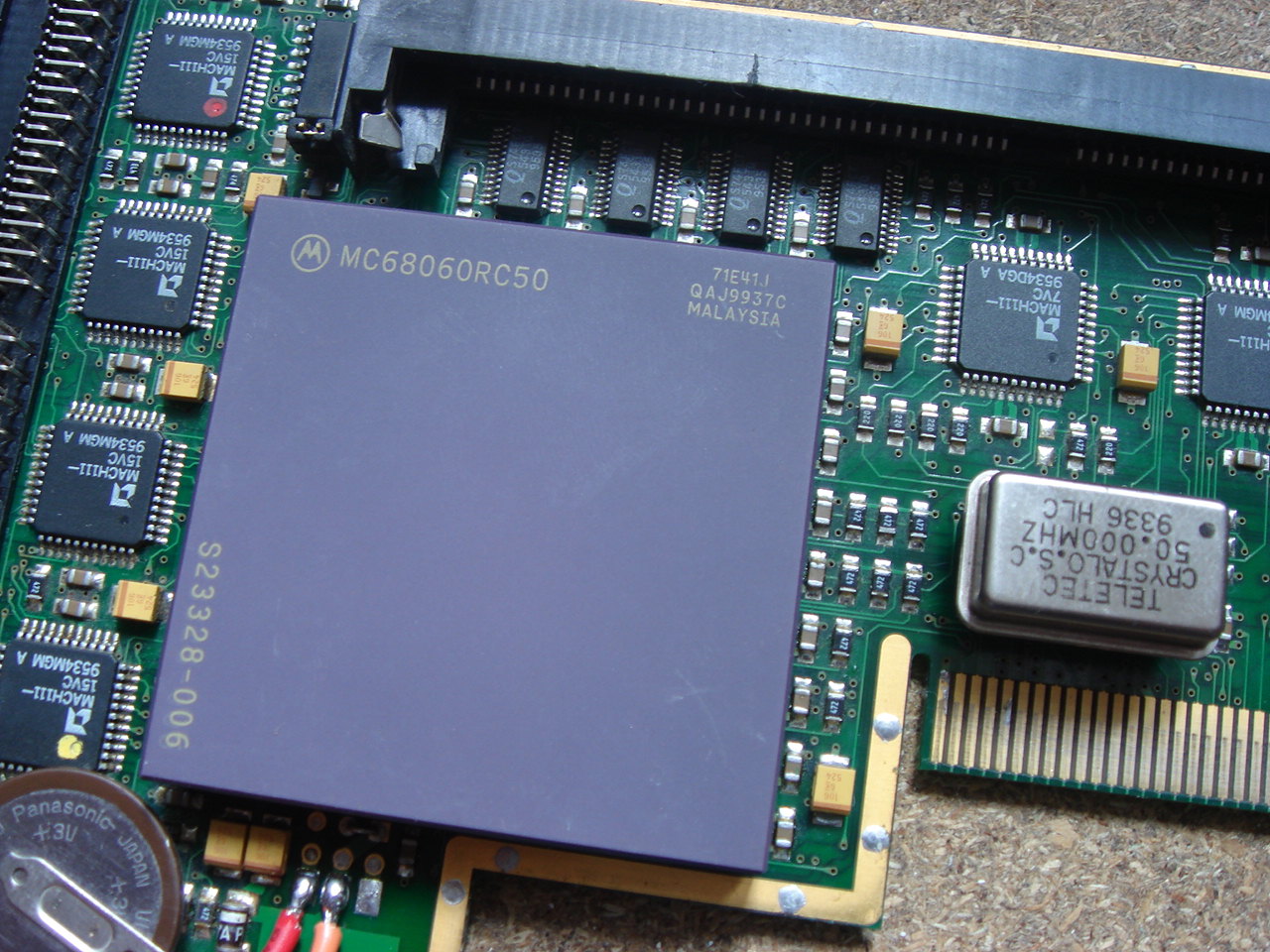

Passons ensuite à un 68060 rev6 (maskset 71E41J) gravé en 0.32um :

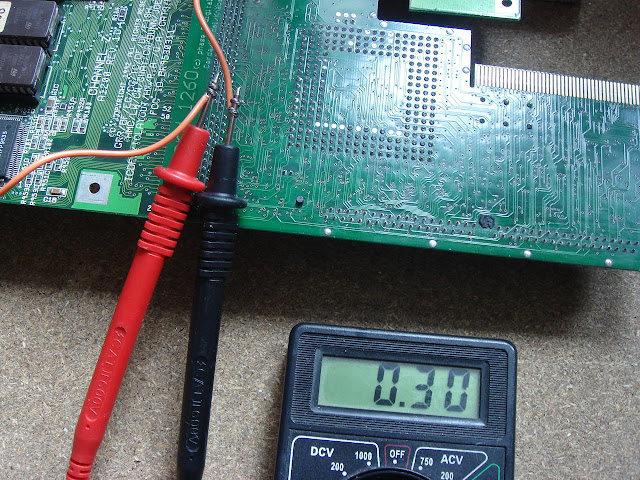

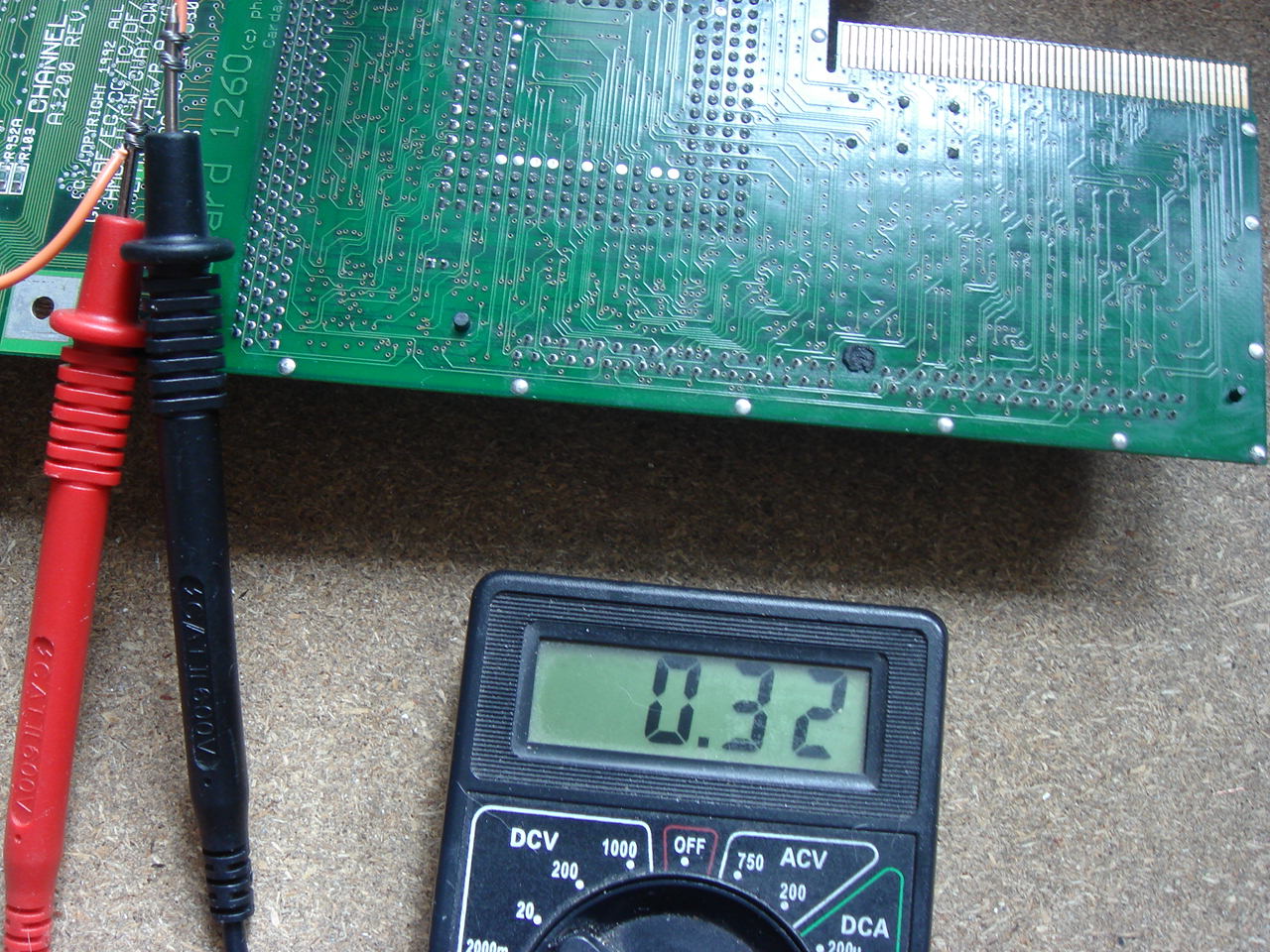

A donc 50 Mhz pour le +3.3v :

Whaou, 0.30 A, c'est 33% de moins que le rev1 à même fréquence !

A ensuite 62, 66 et 72 Mhz :

Avec le 72 Mhz, nous avons un économie de 47% par rapport au rev1 !!

Les Blizzard et les rev6 acceptent très bien le 80 Mhz :

Le +5v est toujours constant à 0.18 A aussi.

La finesse de la gravure joue grandement sur l'énergie +3.3v nécessaire au fonctionnement du coeur de notre 68060.


vendredi 6 avril 2012

BlizzardPPC régulateur

Dans la lignée de ma MK3, au tour de ma BlizzardPPC maintenant !

Contrairement à la CyberStorm, la BlizzardPPC a deux CPUs à son bord. Puisque les alimentations ATX disposent du +3.3v, alors autant l'utiliser !

Il faut bien comprendre que pour un 1200 en tour avec Médiator, son unique entrée du courant doit alimenter :
  1. La carte 1200,
  2. Le Médiator lui-même,
  3. Les (nombreuses) cartes PCI du Médiator,
  4. La BlizzardPPC avec ses deux CPUs.

Ca fait un peu beaucoup pour toutes ces cartes, qui sont assez vieilles maintenant en plus.

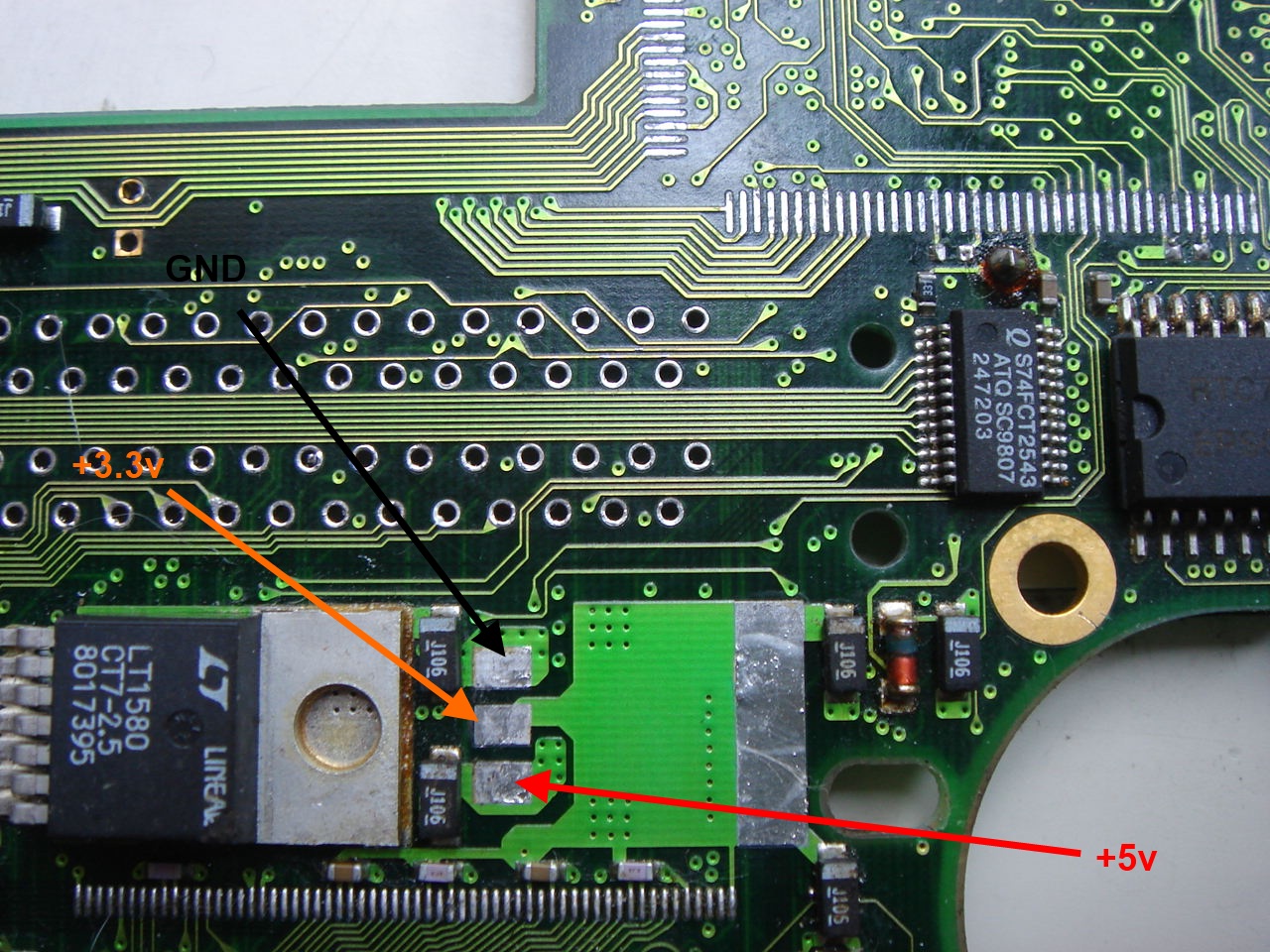

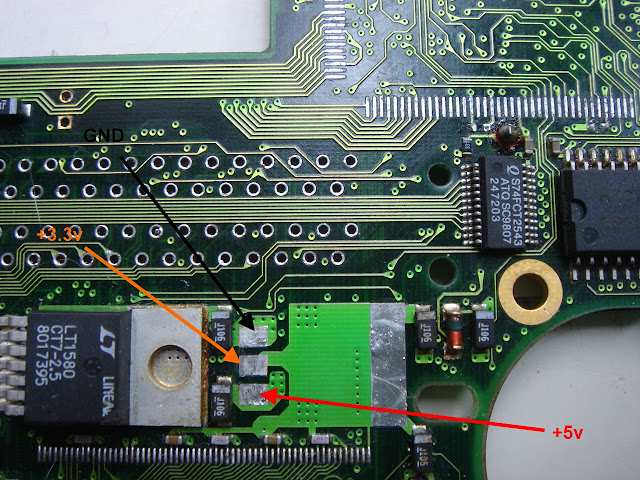

Commençons par le commencement. Le régulateur du 060 est ici (LT1585-3.3). Le 68060 est certainement le CPU des deux qui consomme le plus. Le 603e quant à lui est alimenté en +2.5v par l'autre régulateur (LT1580-2.5) :

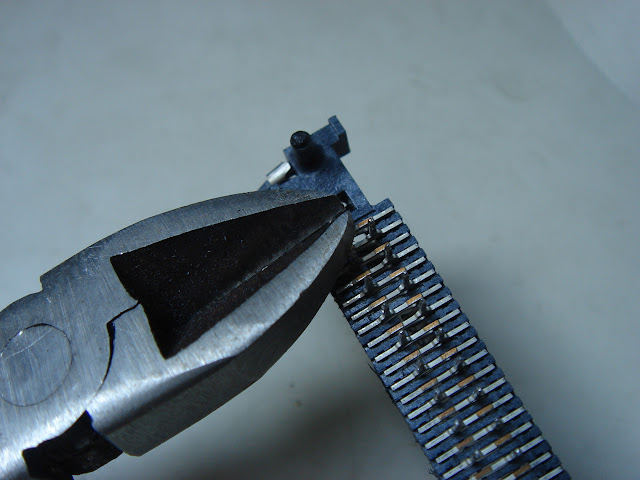

Il faut faire un peu de place pour l'adaptateur que nous allons construire, et raccourcir ces trois pinoches qui dépassent :

Non, il a fallut dessouder le connecteur Simm en entier :

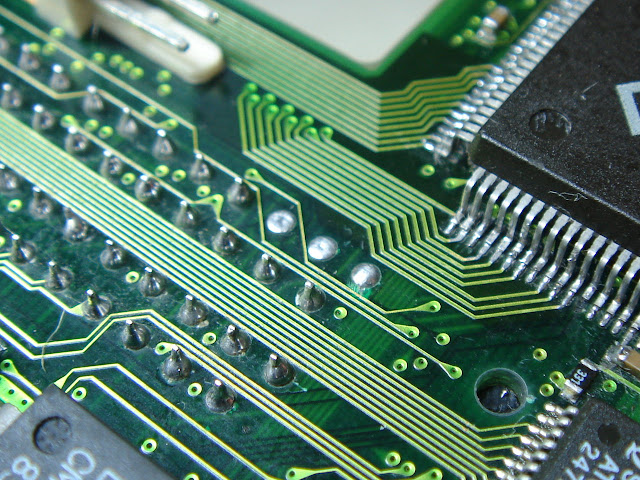

Voilà, soudures bien plates et tout va bien maintenant :

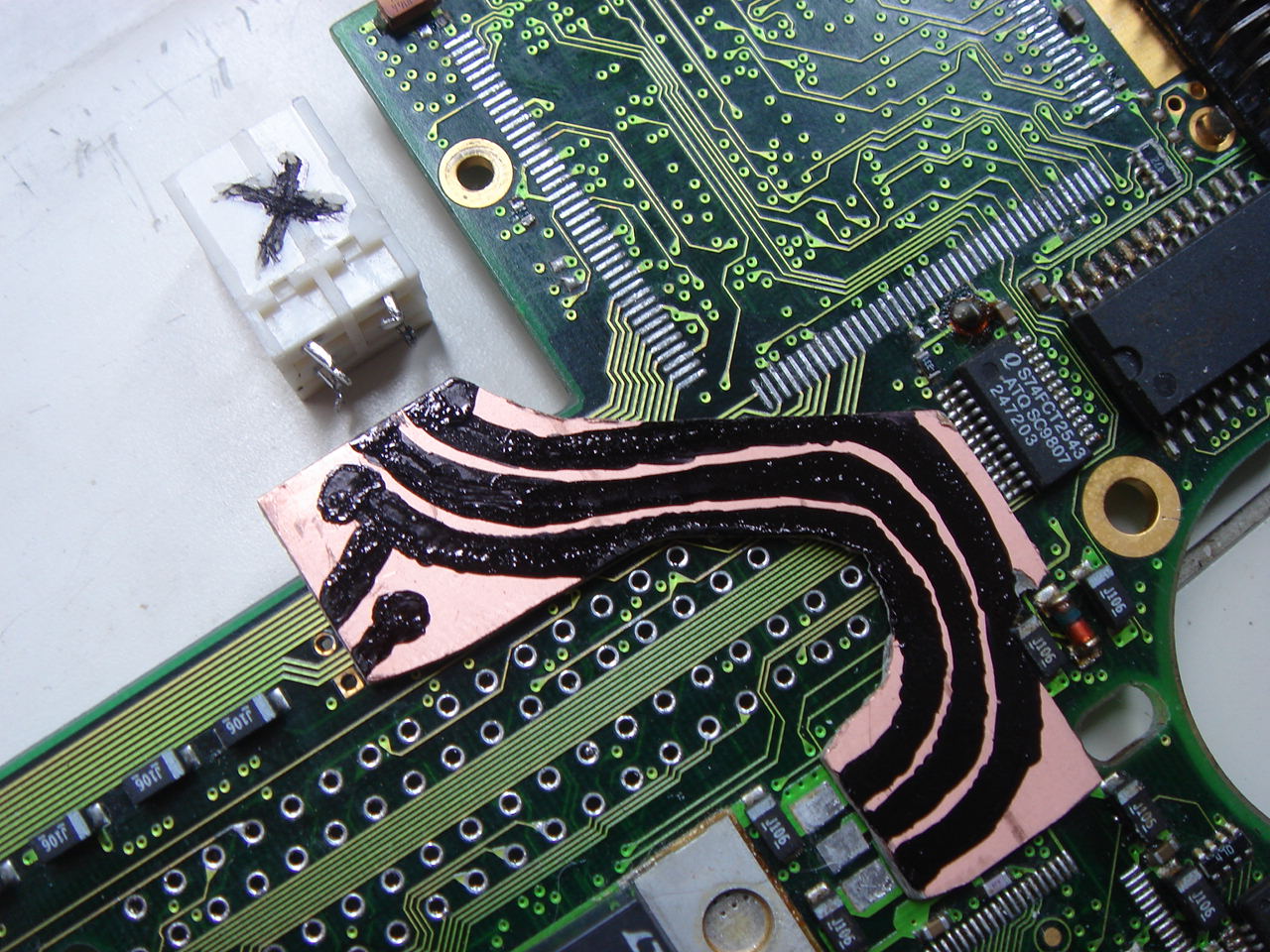

J'avais une autre BlizzardPPC irréparable, je m'en suis servis pour dessiner l'adaptateur :

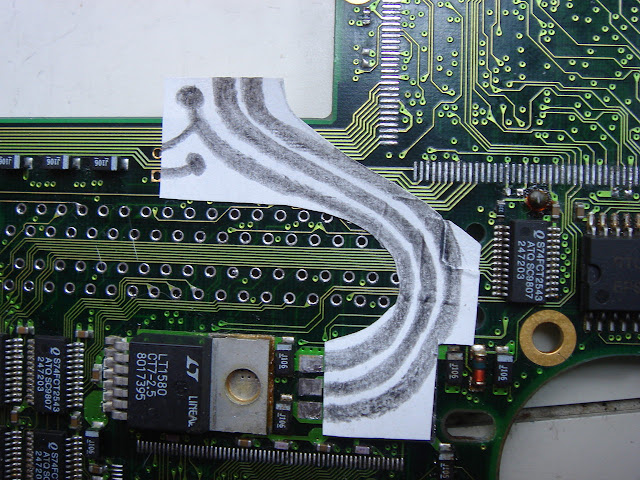

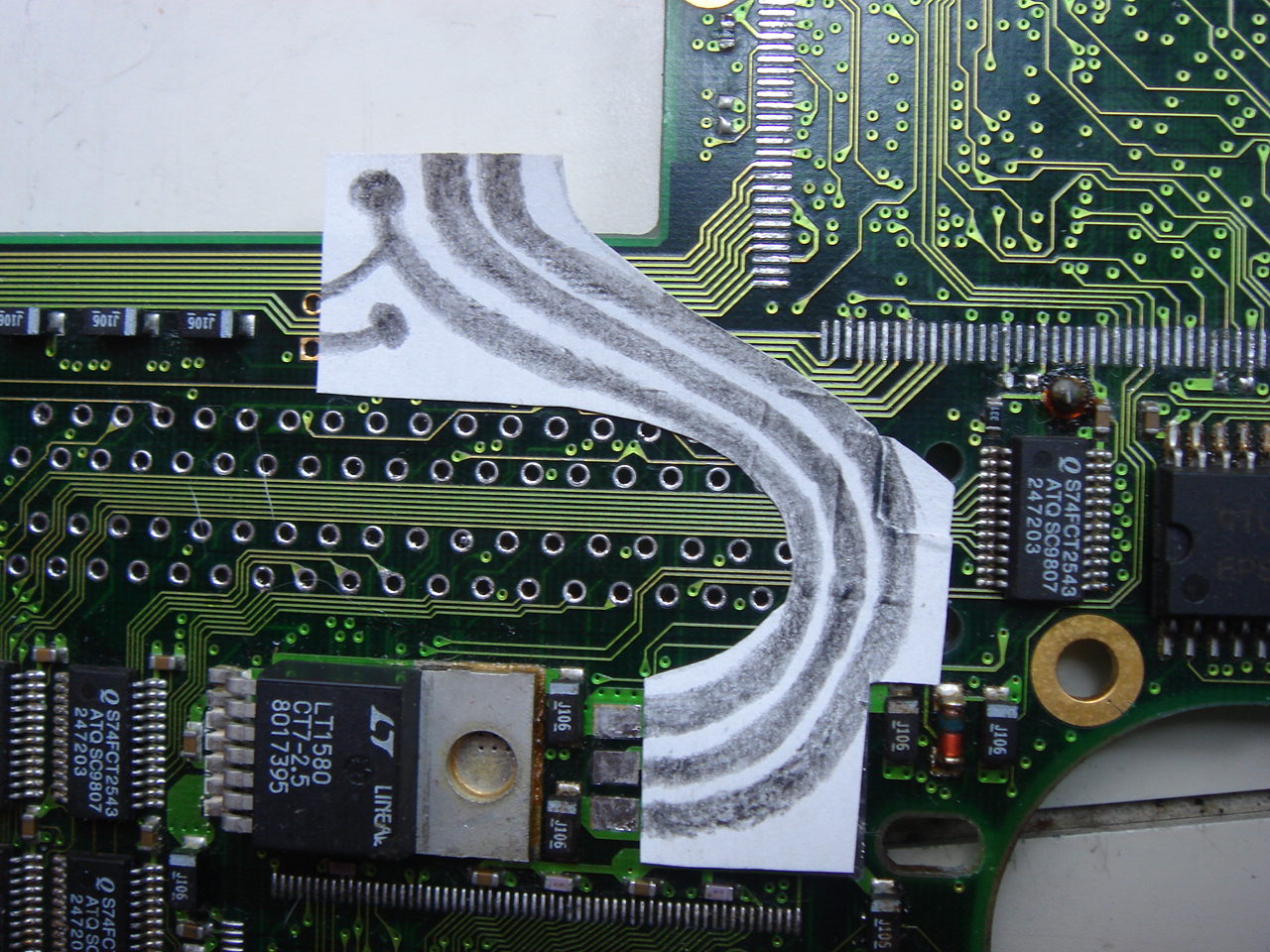

D'abord avec un simple bout de papier pour trouver les bonnes dimensions :

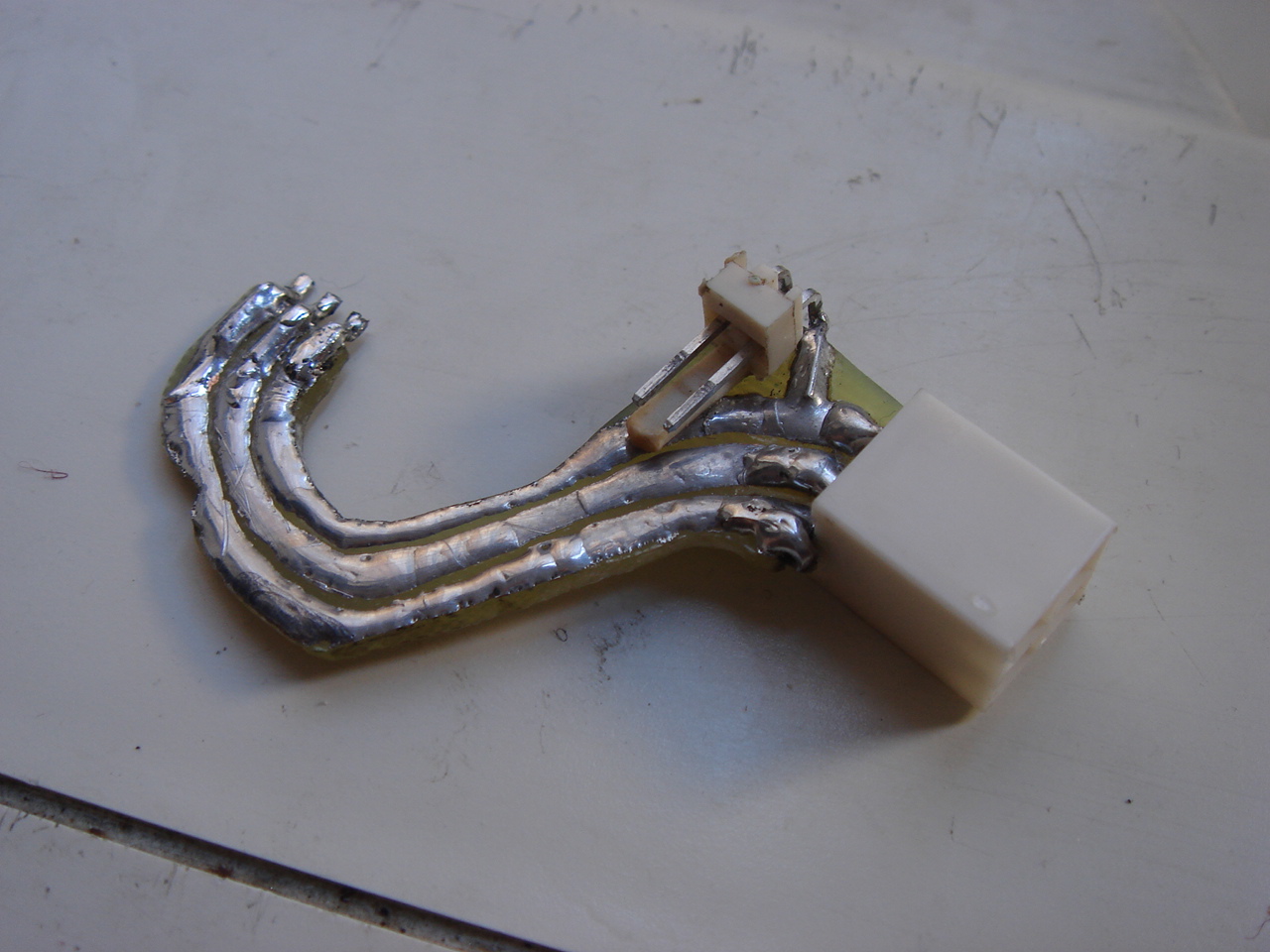

Voilà :

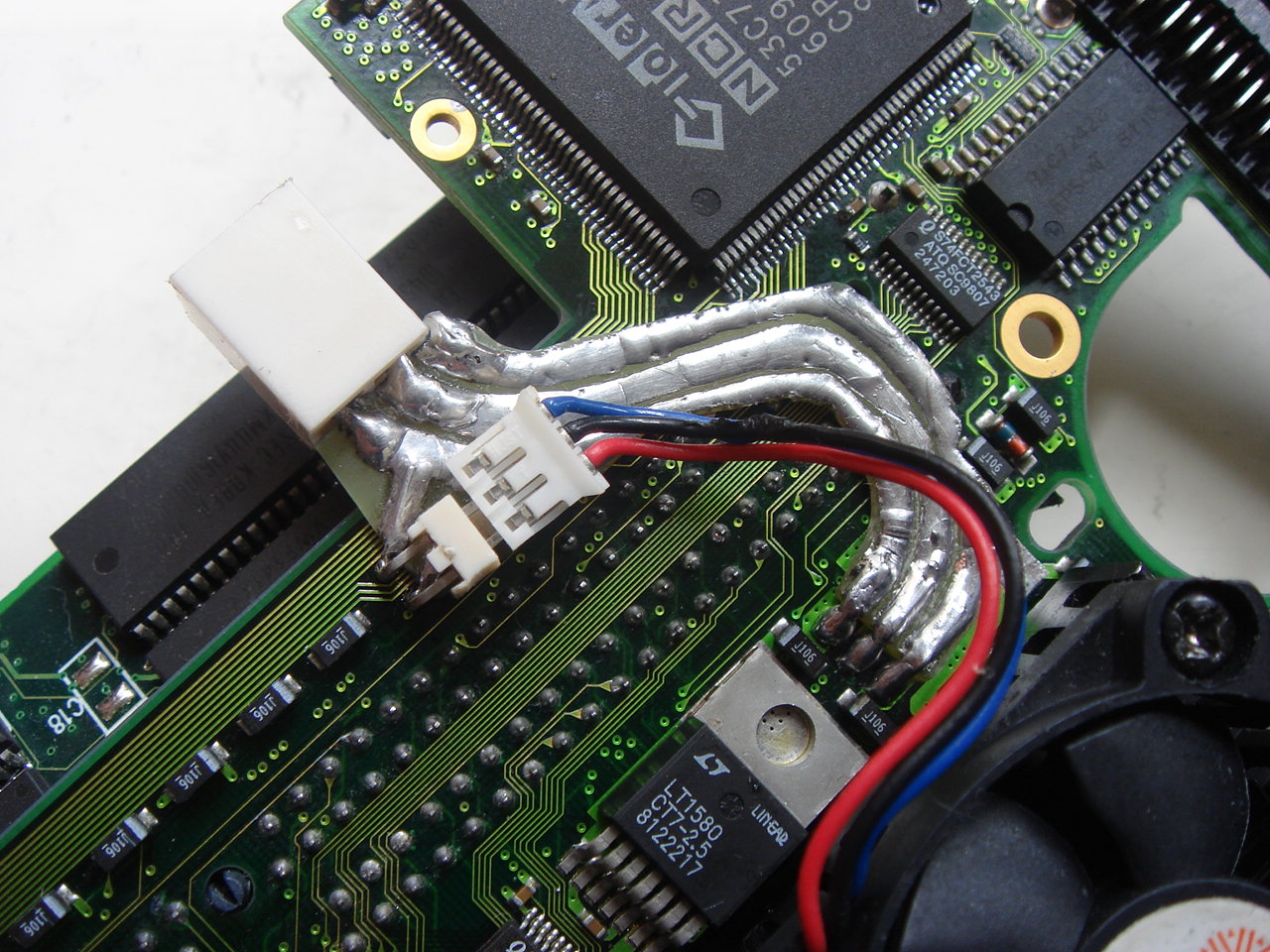

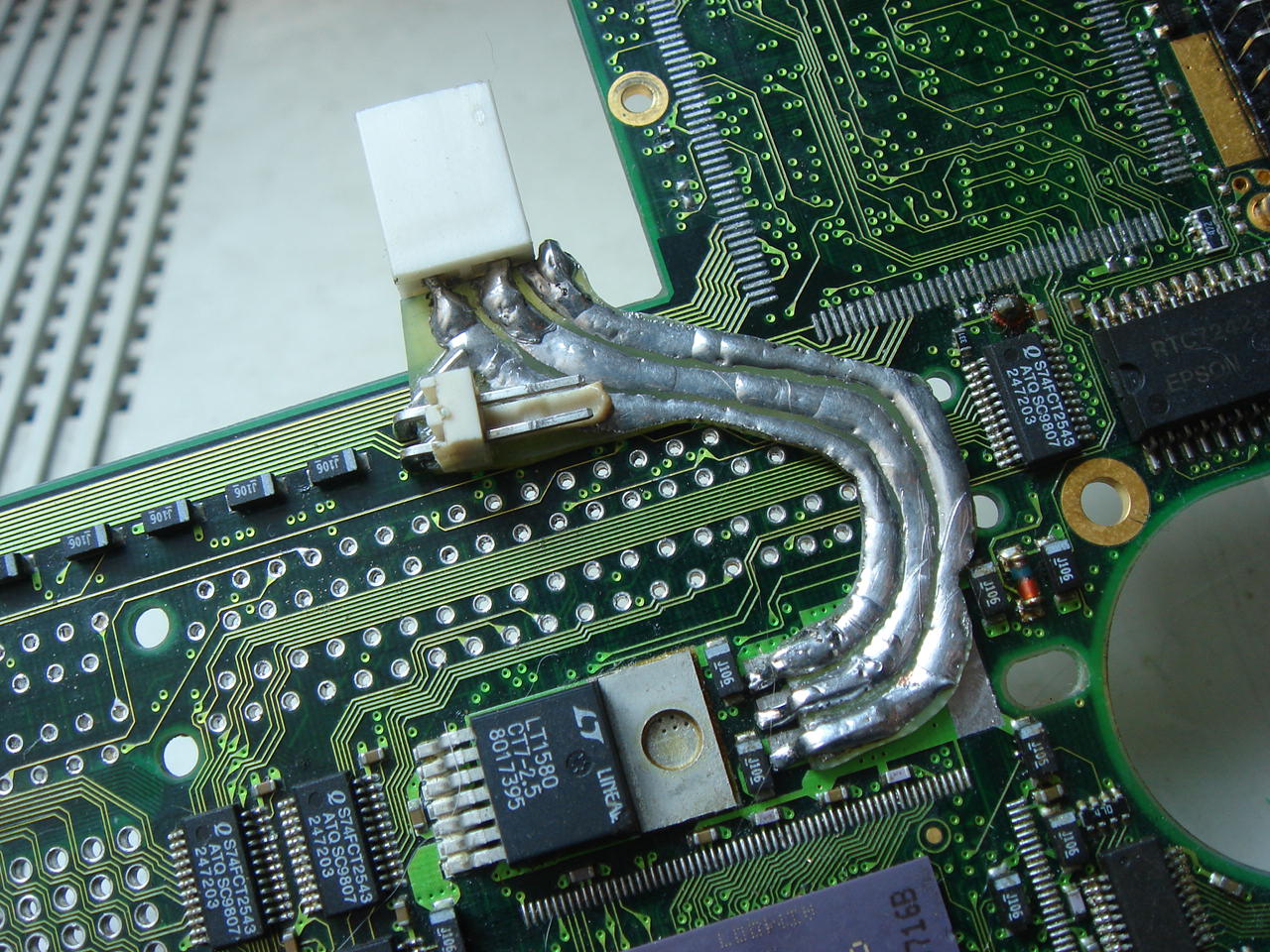

Installé sur ma BlizzardPPC :

Cette fois, l'Amiga est très bien alimenté en trois endroits par la même alimentation, et sera donc 100% stable :

1/ Directement sur la BlizzardPPC :

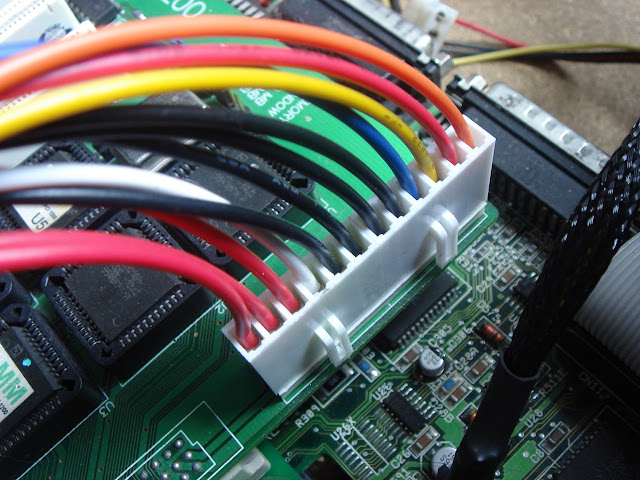

2/ Directement sur sa carte principale :

3/ Directement sur le Médiator et ses cartes PCI :

Une bonne chose de faite !


mercredi 4 avril 2012

MK3 5 Volts (II)

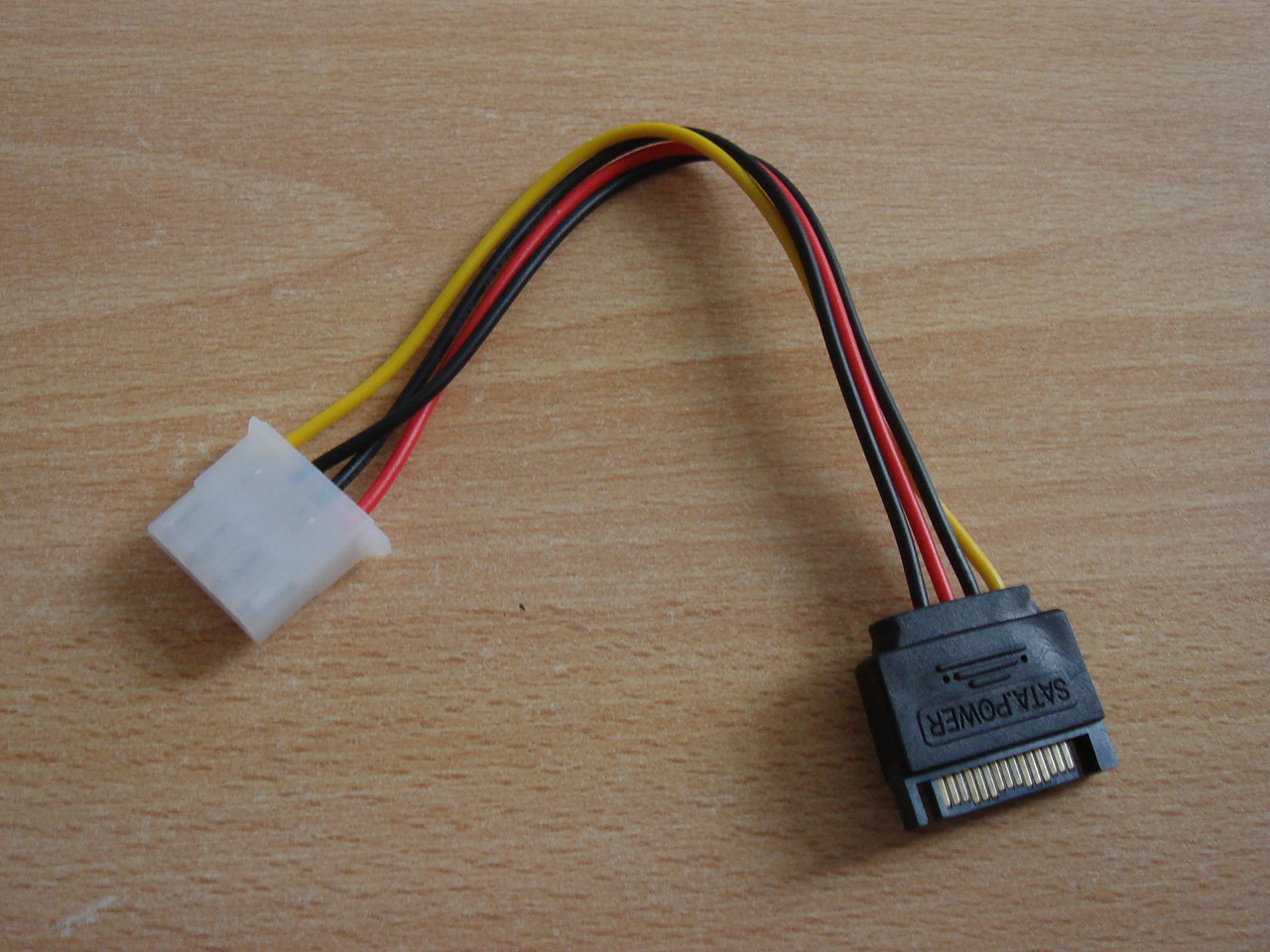

Le câble est arrivé ce matin :

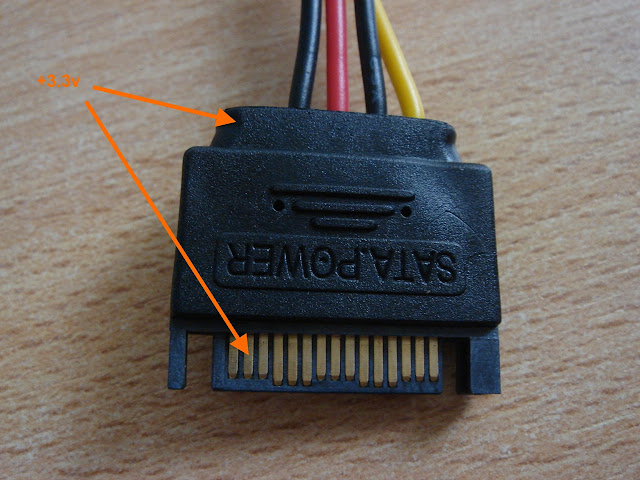

Les câbles Sata ont l'avantage d'avoir du +3.3v à leurs bornes :

Enfin pas sur celui-là ! Il va falloir adapter :

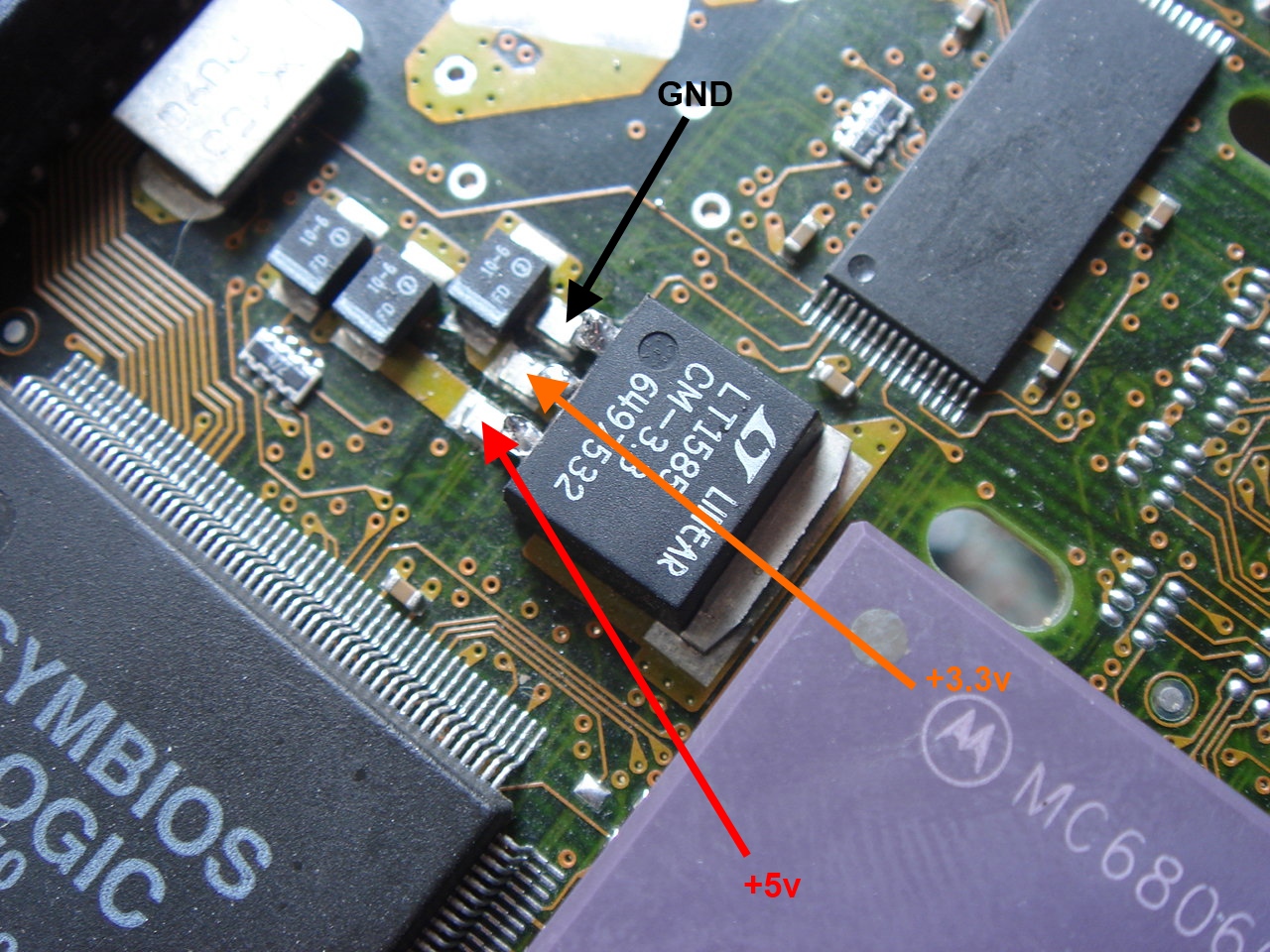

Il faut ensuite ôter le régulateur :

Rappel : le régulateur n'a qu'une unique fonction qui est de transformer du +5v en +3.3v, et c'est tout !

Soudons alors notre câble à la MK3 :

De la colle chaude a été rajouté aux connexions : rassurez-vous, il existe des adaptateurs avec le câblage +3.3v bien présent pour un résultat plus pro :

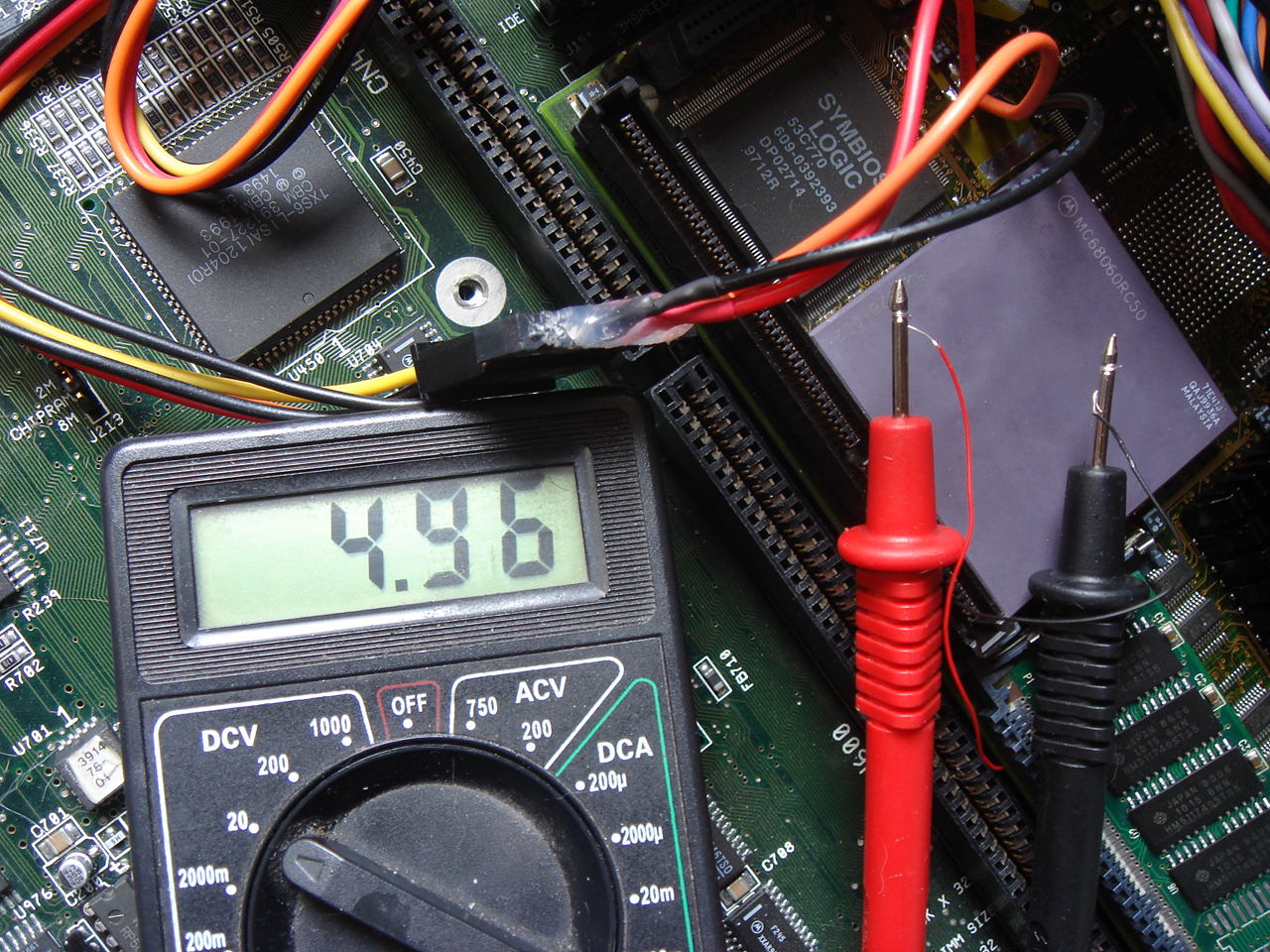

Le résultat est sans appel : le 5 volts est bien plus précis aux bornes des Simms :

Avec cette bidouille, mfilos n'aura plus de soucis de Deneb avec ses clés USB : le 4000D est alimenté par deux endroits maintenant, assurant ainsi un meilleur niveau de +5v sur l'ensemble de l'Amiga !

Voici donc les multiples avantages à installer une alimentation ATX :
  • Agées d'environ 20 ans, les alimentations d'origines vont avoir besoin de nouveaux condensateurs, alors autant en changer carrément par des ATX neuves et plus puissantes,
  • Les alimentations ATX récentes d'aujourd'hui sont plus costaudes en ampérage, et permettront ainsi de forts overclockings avec des 060 rev6,
  • Les ATX consolident le +5v sur toute la carte du 4000 ainsi que ses cartes Zorro par la connexion de leurs +5v et +3.3v directement sur les cartes accélératrices 68060,
  • Certaines alimentations ATX sont maintenant équipées d'un ventilateur 80 mm pareil à celui d'origine mais silencieux pour un silence qui change la vie.

Cosmos qui se décarcasse pour mfilos ! lol !!
