jeudi 24 février 2011

FastATA et Kick 3.9.1

Le FastATA d'Elbox est prévu pour un Kickstart 40 broches de 512 Ko. Or, le futur Kickstart 3.9.1 fera plus de 1 Mo et nécessitera pour cela des roms de 42 broches. En effet, un maximum de 2 Mo pour les roms est en théorie possible !

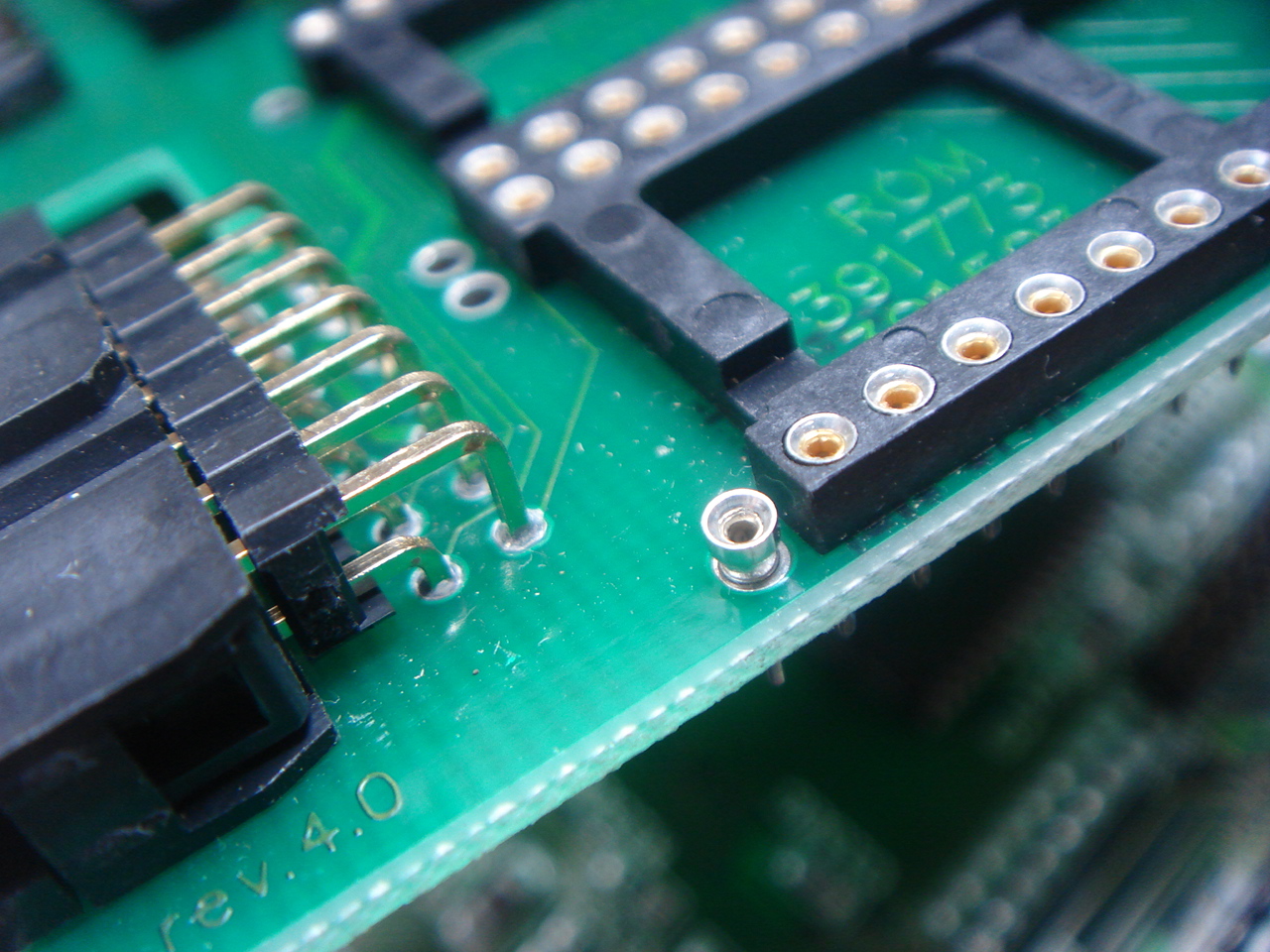

Heureusement Elbox ont bien prévu le truc, et quatre emplacements libres sont bien là :

Il est possible bien entendu de simplement rajouter quatre picots comme ceci :

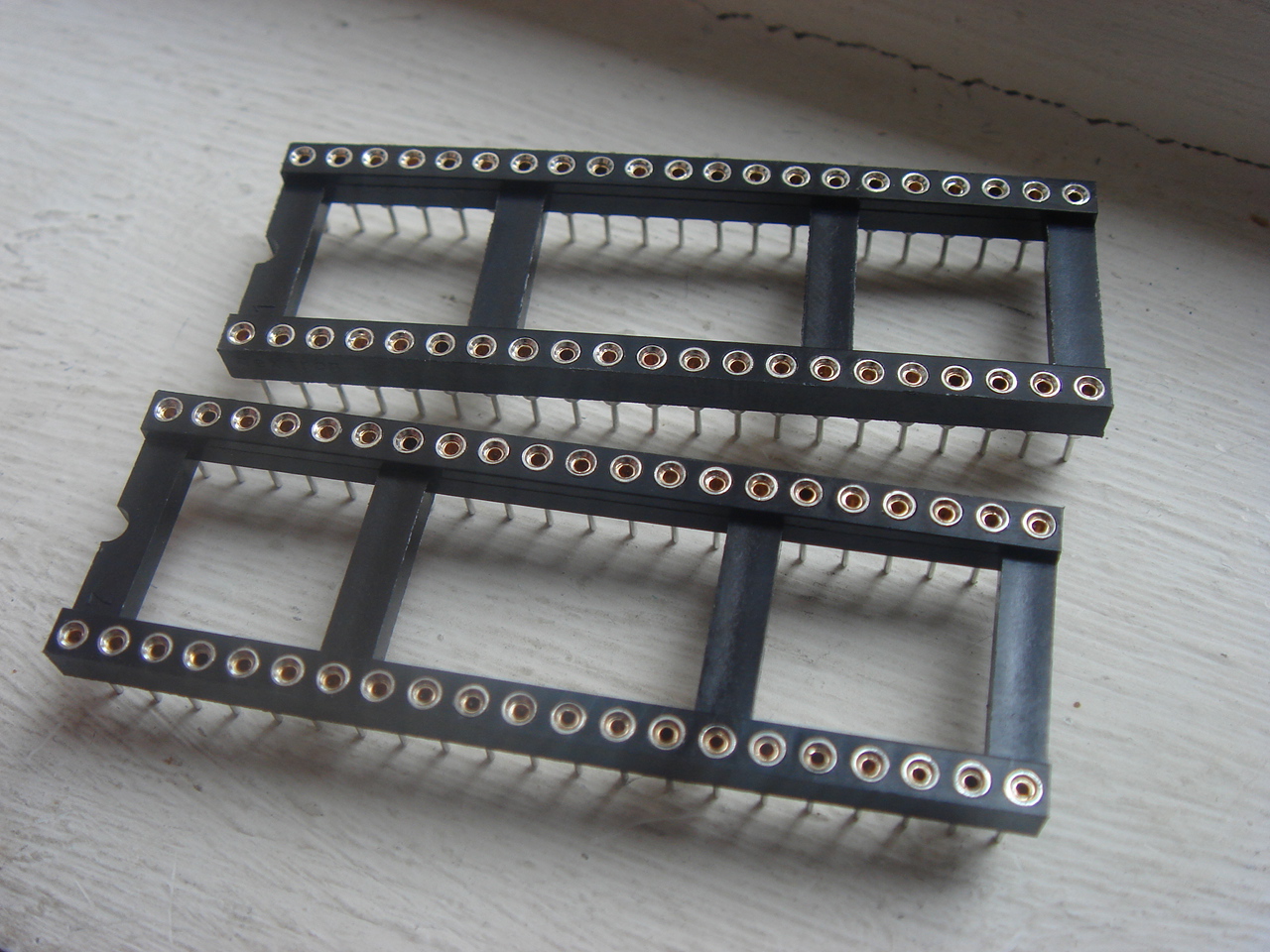

Mais bon, pas très élégant. Mieux vaut dessouder les deux supports 40 et installer des 42 qui viennent tout juste d'arriver :

Allez zou, dessoudons :

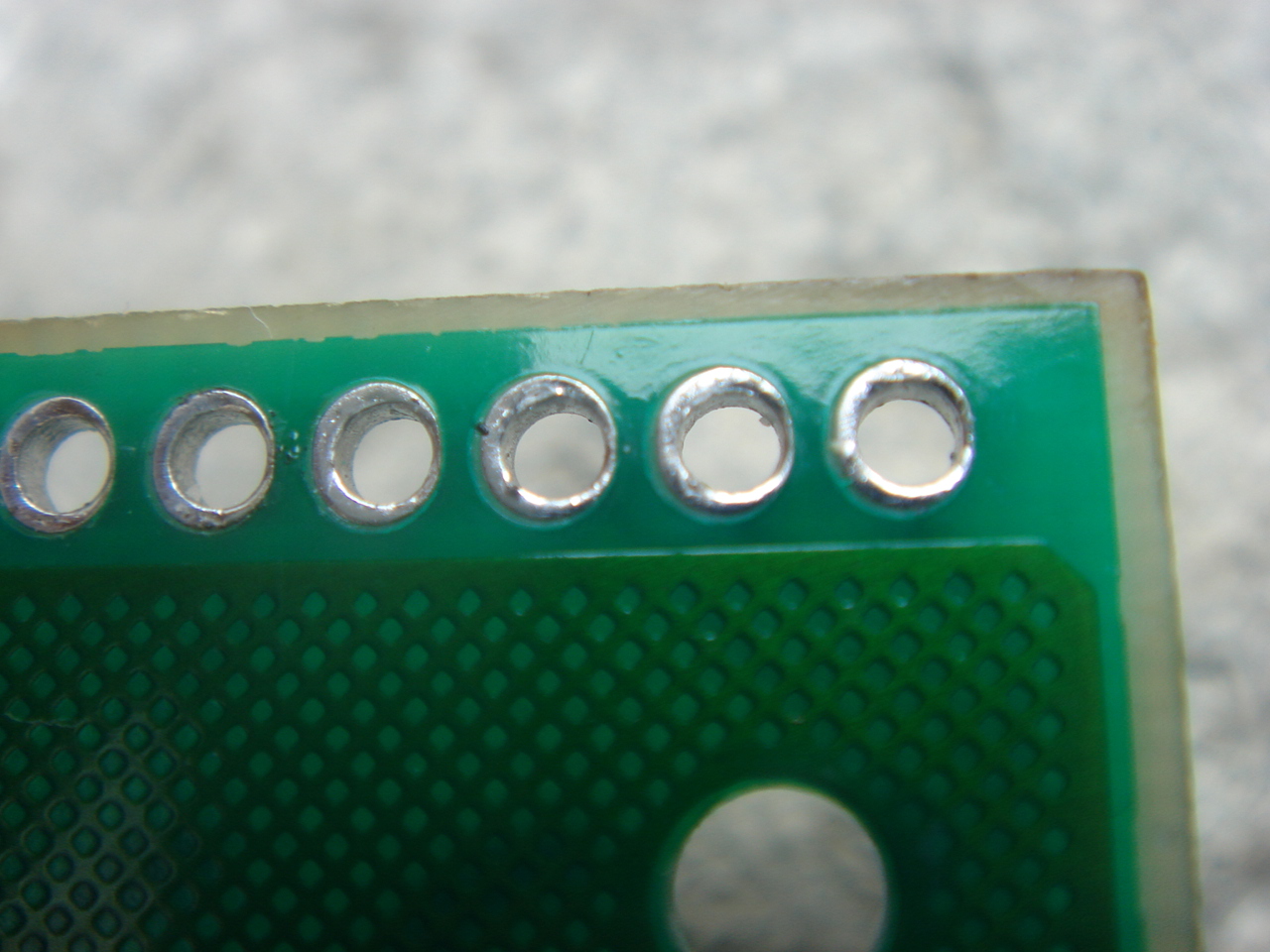

Les trous doivent être parfaitement dessoudés pour installer les nouveaux supports :

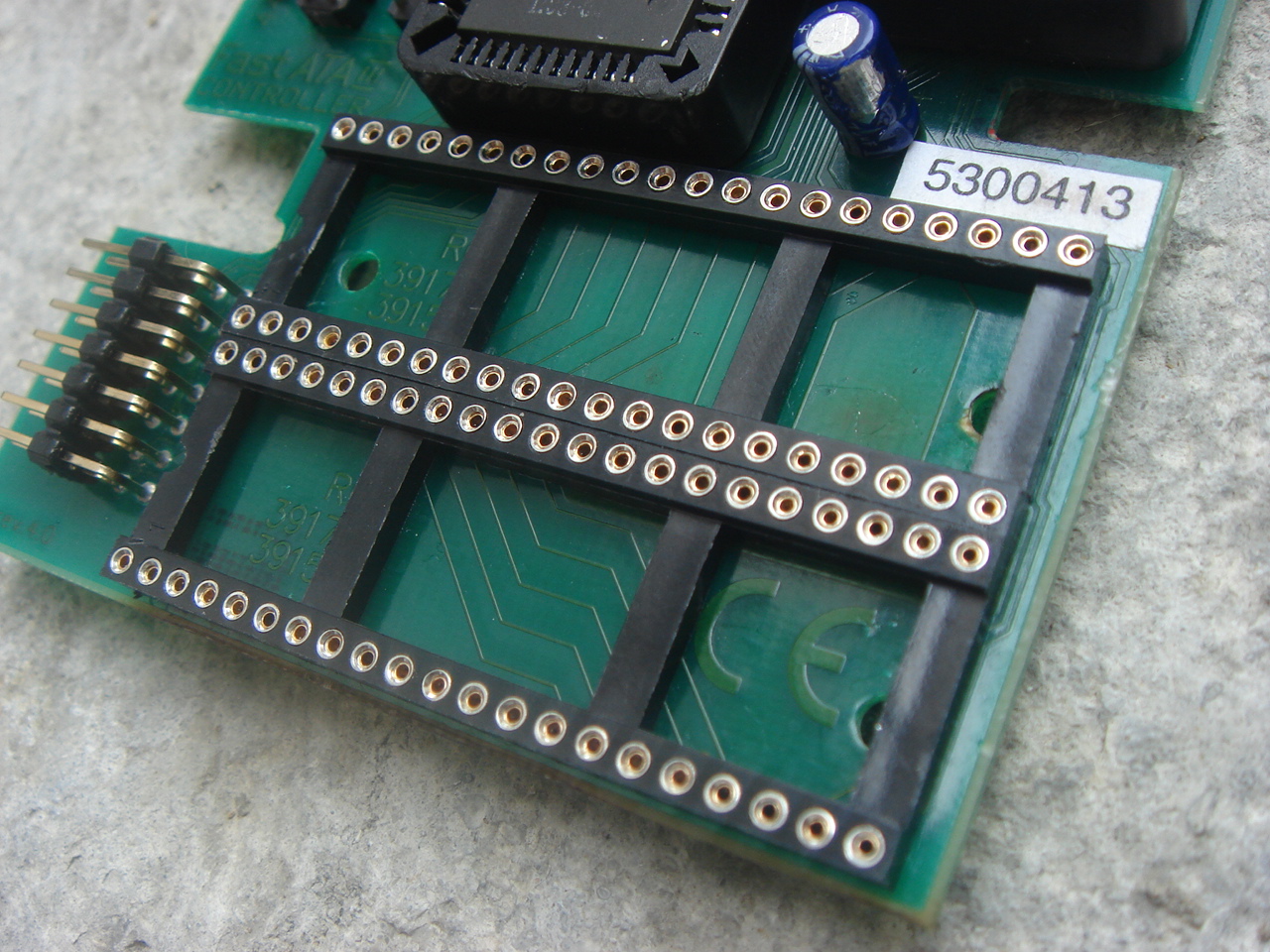

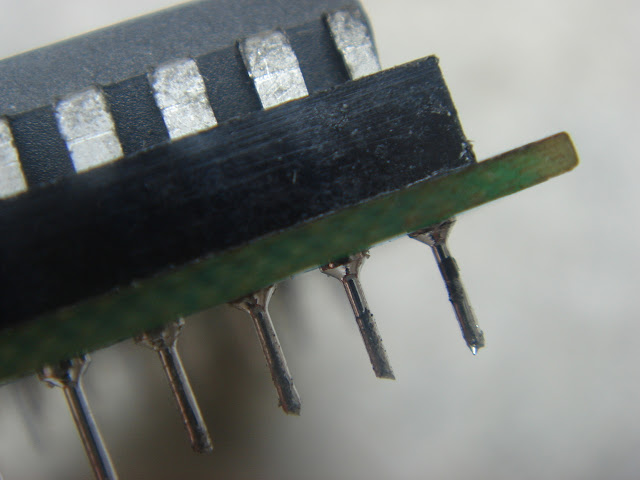

En effet, les supports s'installent 'en entier' de façon à ce qu'il soit possible d'enficher le FastATA sur la carte 1200 ensuite :

Un brin de soudure suffit ensuite :

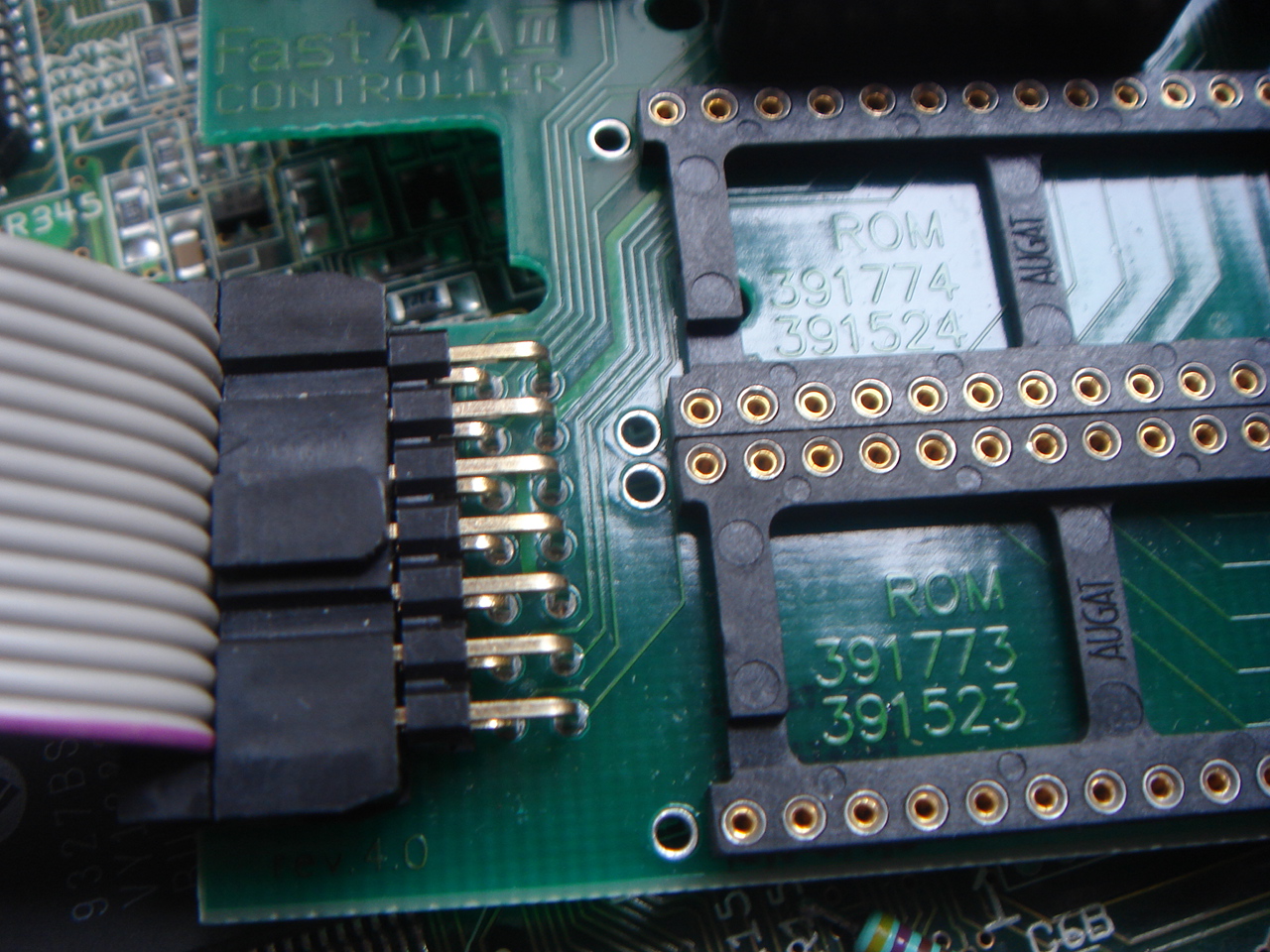

Voilà :

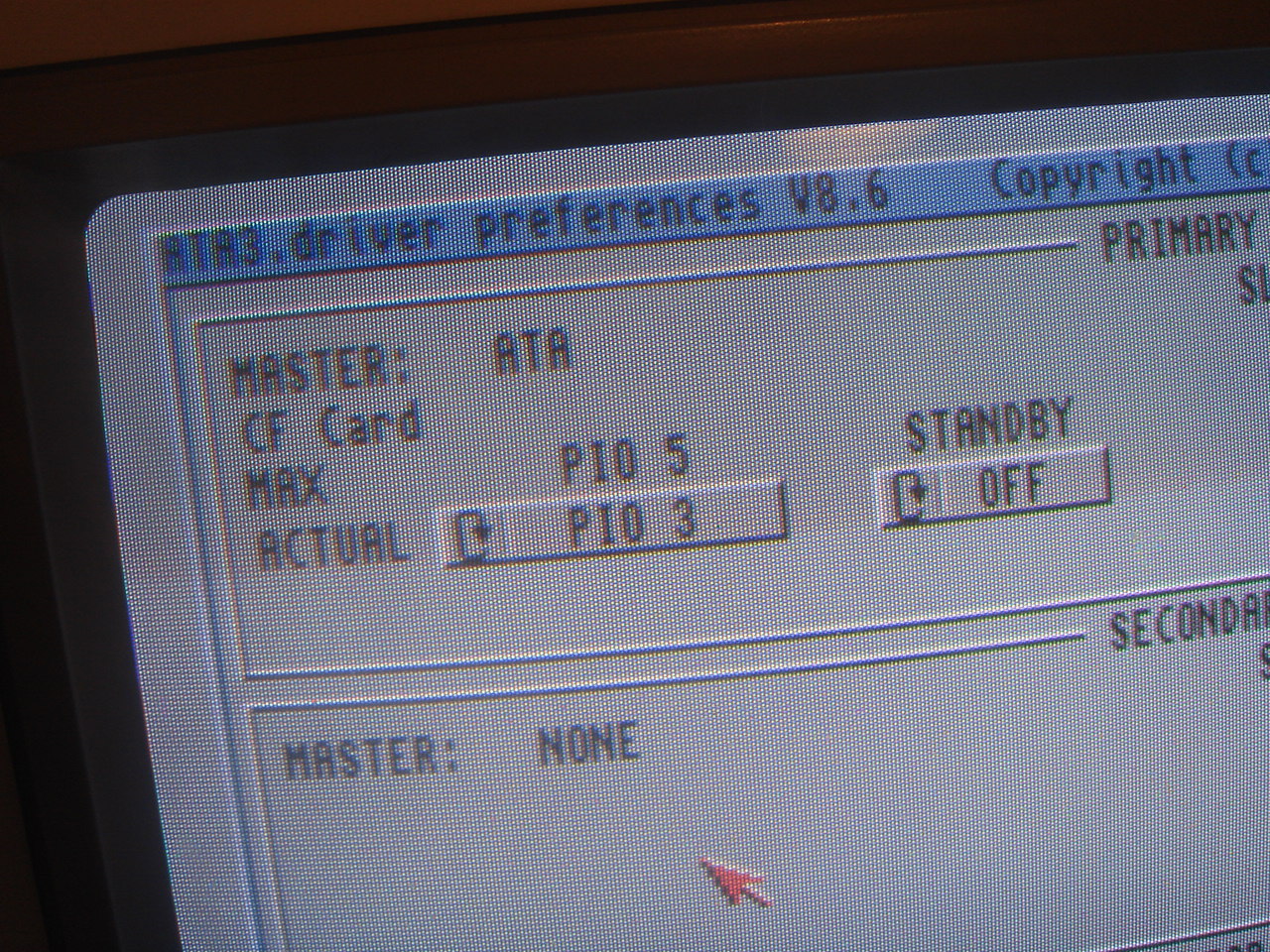

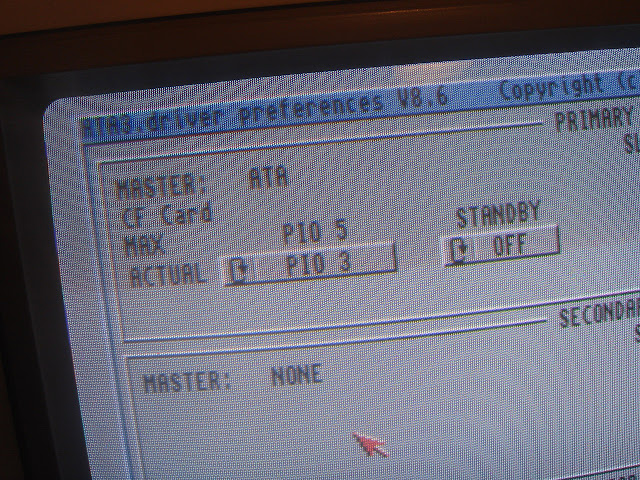

Faisont quelques tests maintenant en mode PIO3 :

Whaou, ça booste !! Ici en FFS :

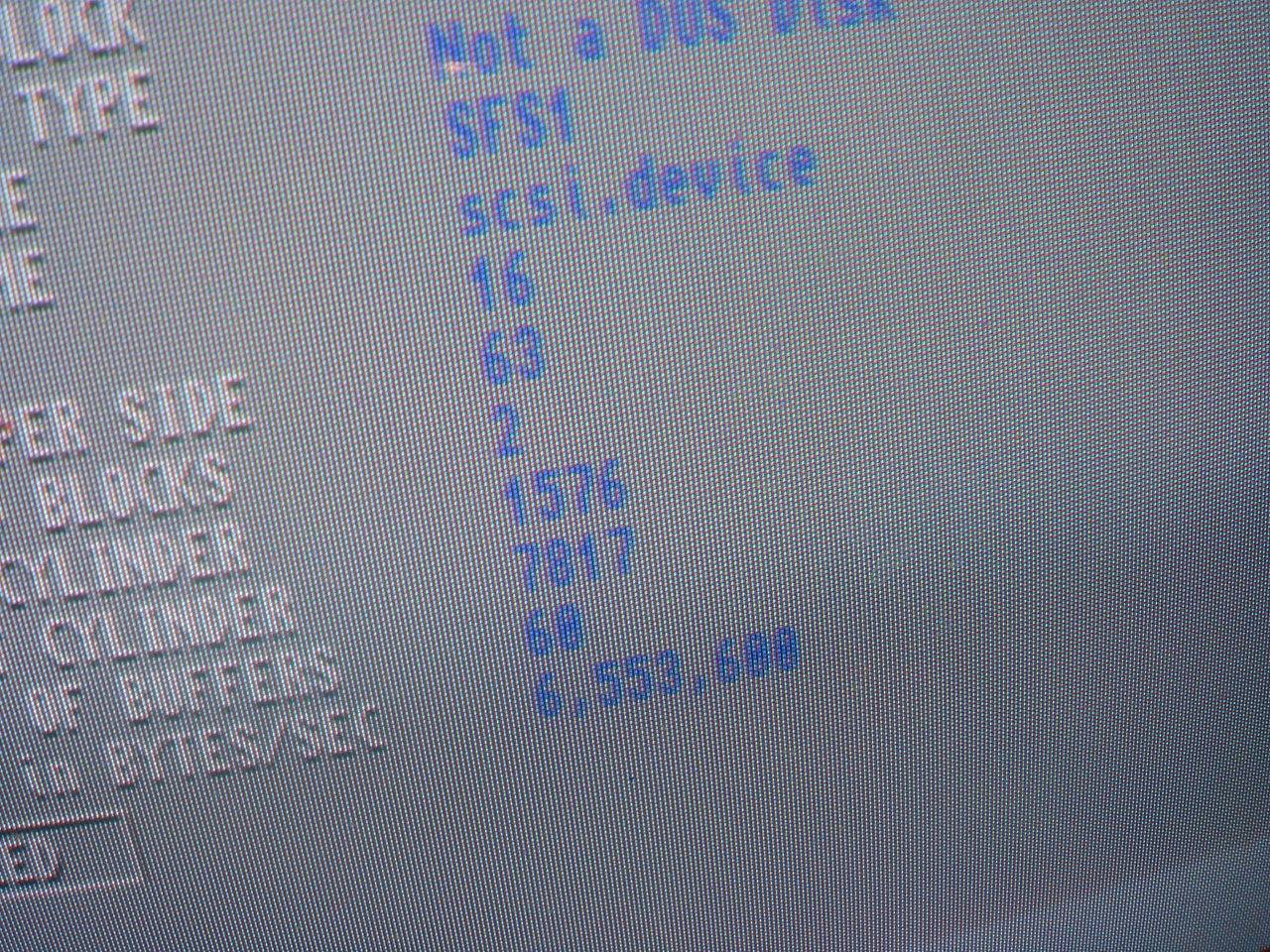

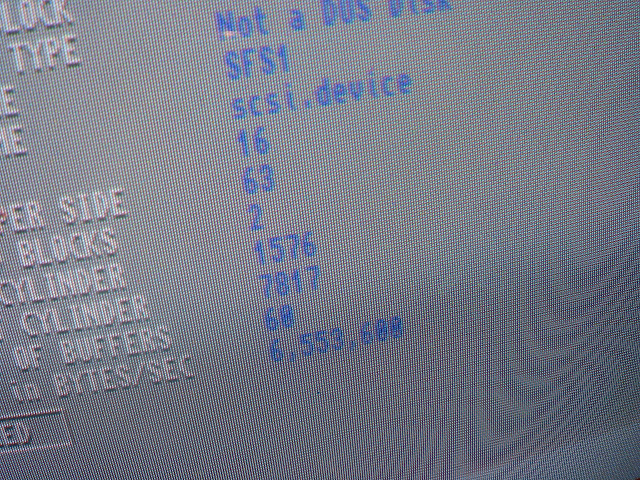

Et avec SFS :


Sans le FastATA, le 1200 donne un 1800 Ko/s environ !

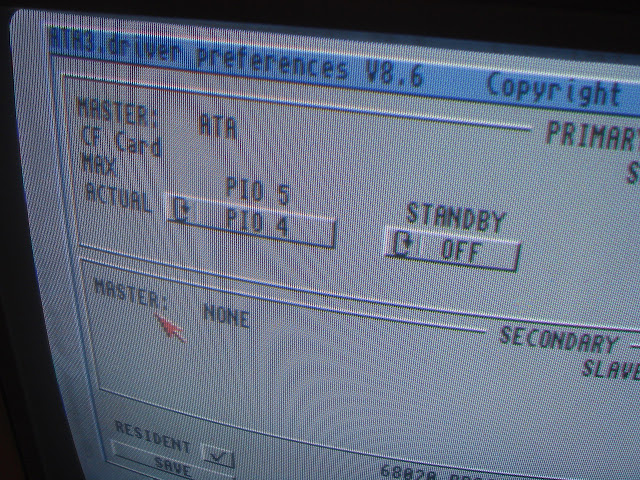

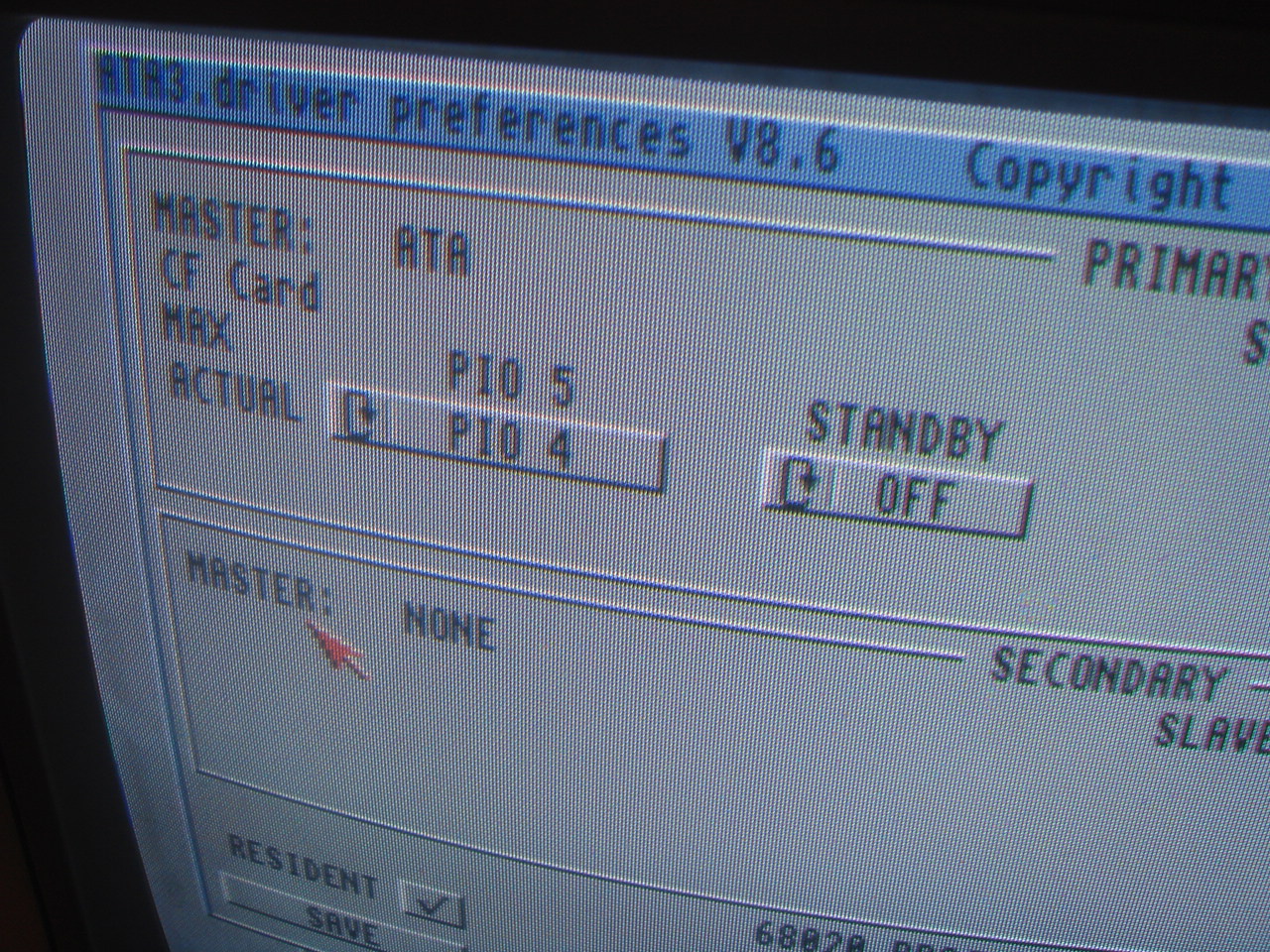

Les essais ont été réalisé avec une CF de 4 Go 133x, et le mode PIO4 ne fonctionne pas, les softs ne se chargeant pas (guru...), et le PIO5 n'est pas dispo !

Si vous savez pourquoi, poster la solution en commentaire !
