samedi 27 février 2010

Astuce Zorro 4000 (II)

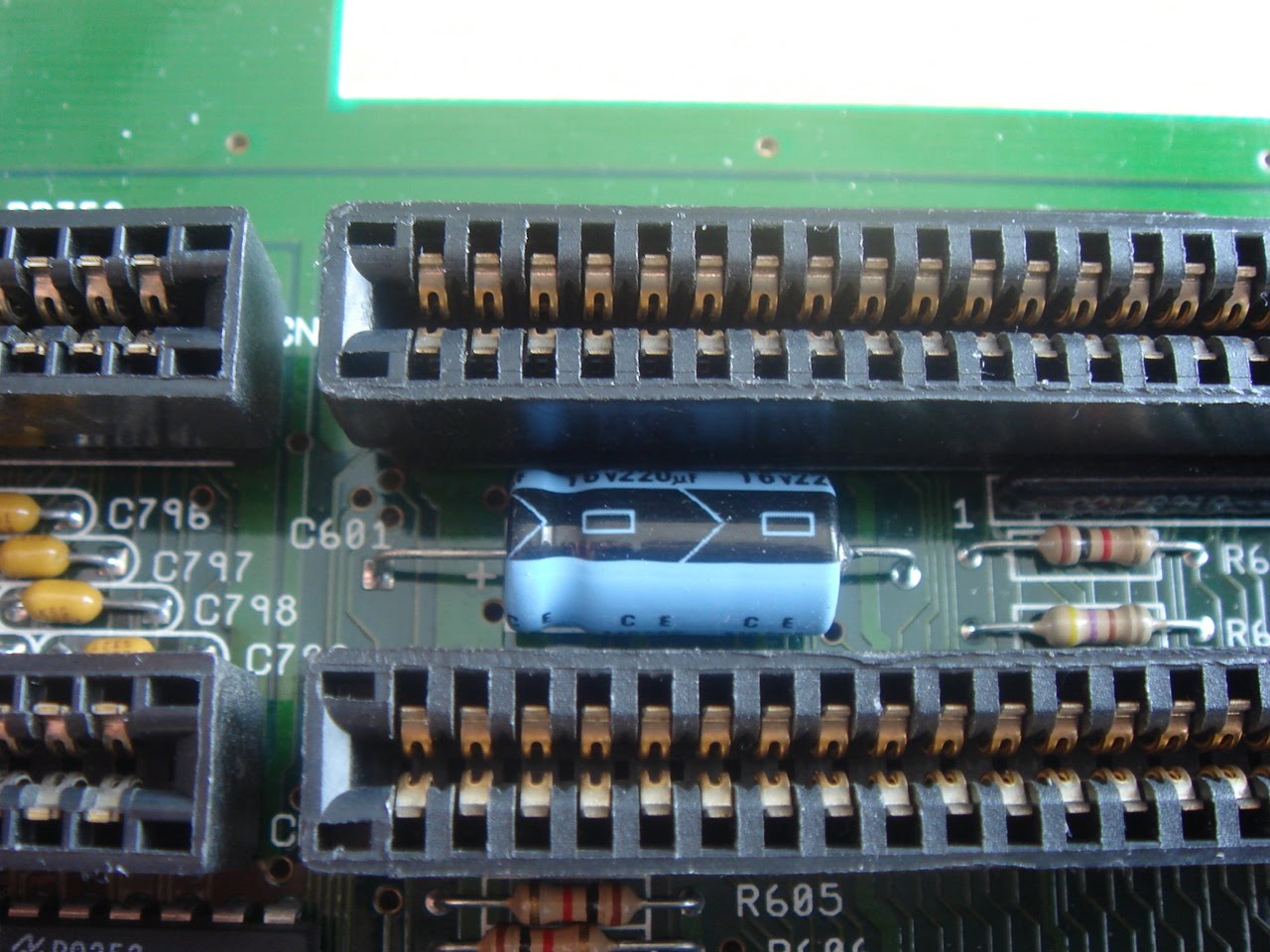

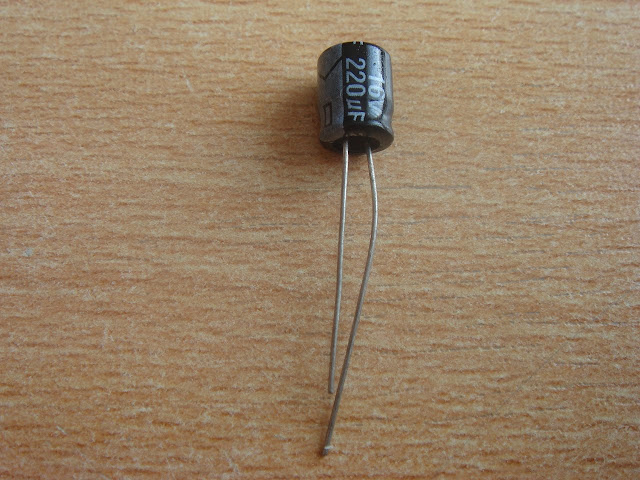

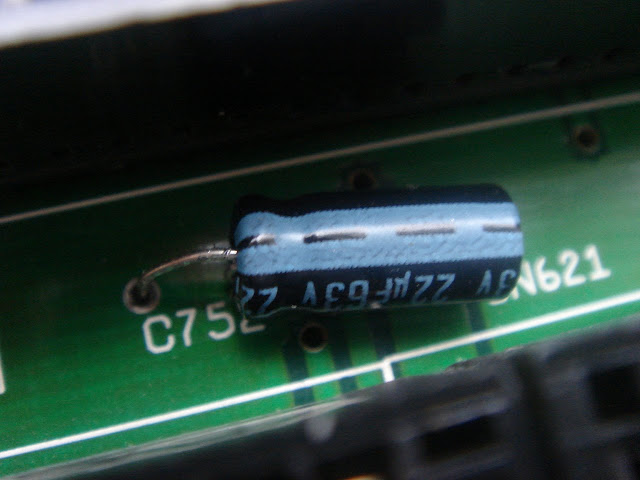

Avec des condensateurs à tiges longues, c'est plus simple !

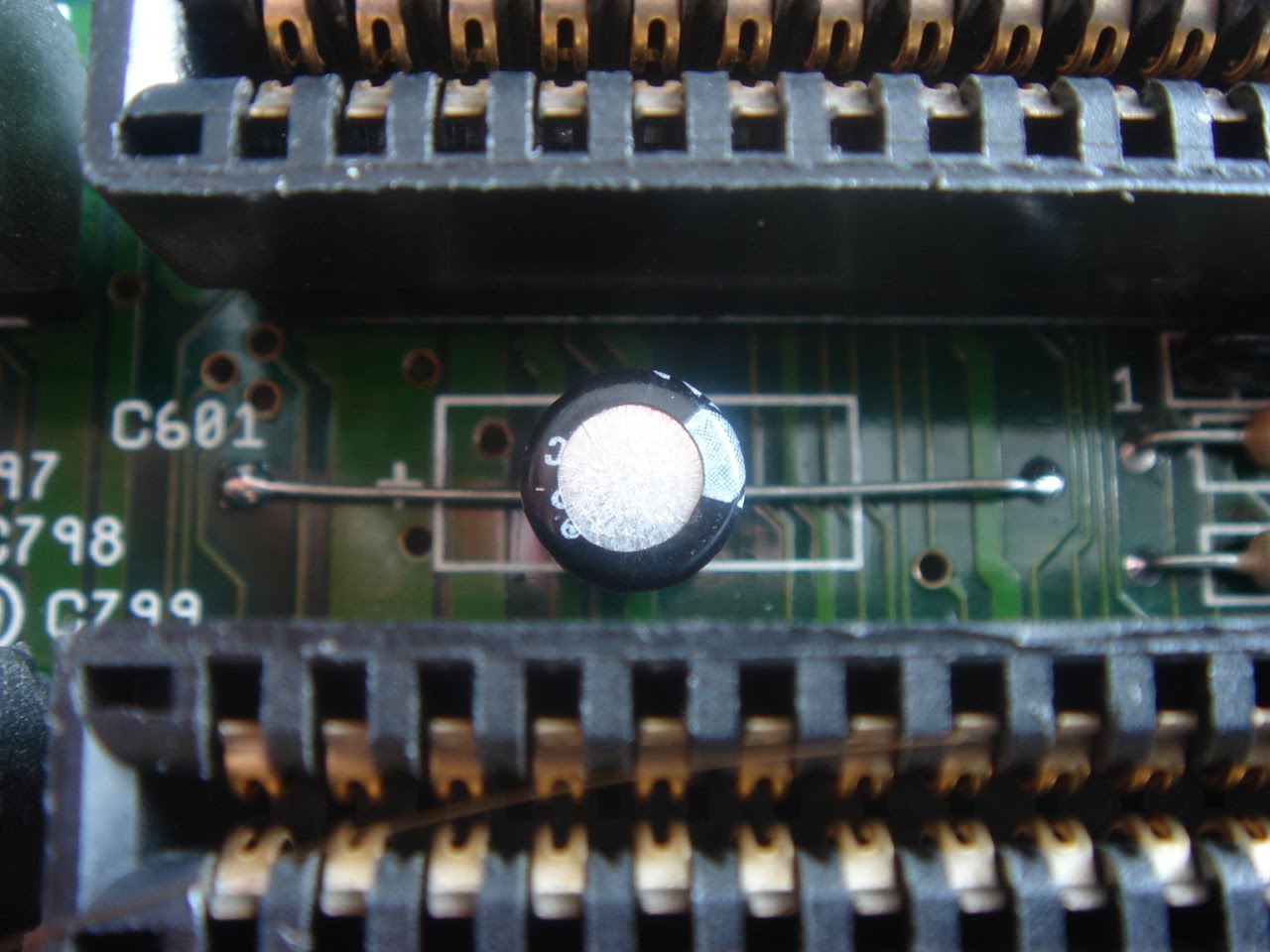

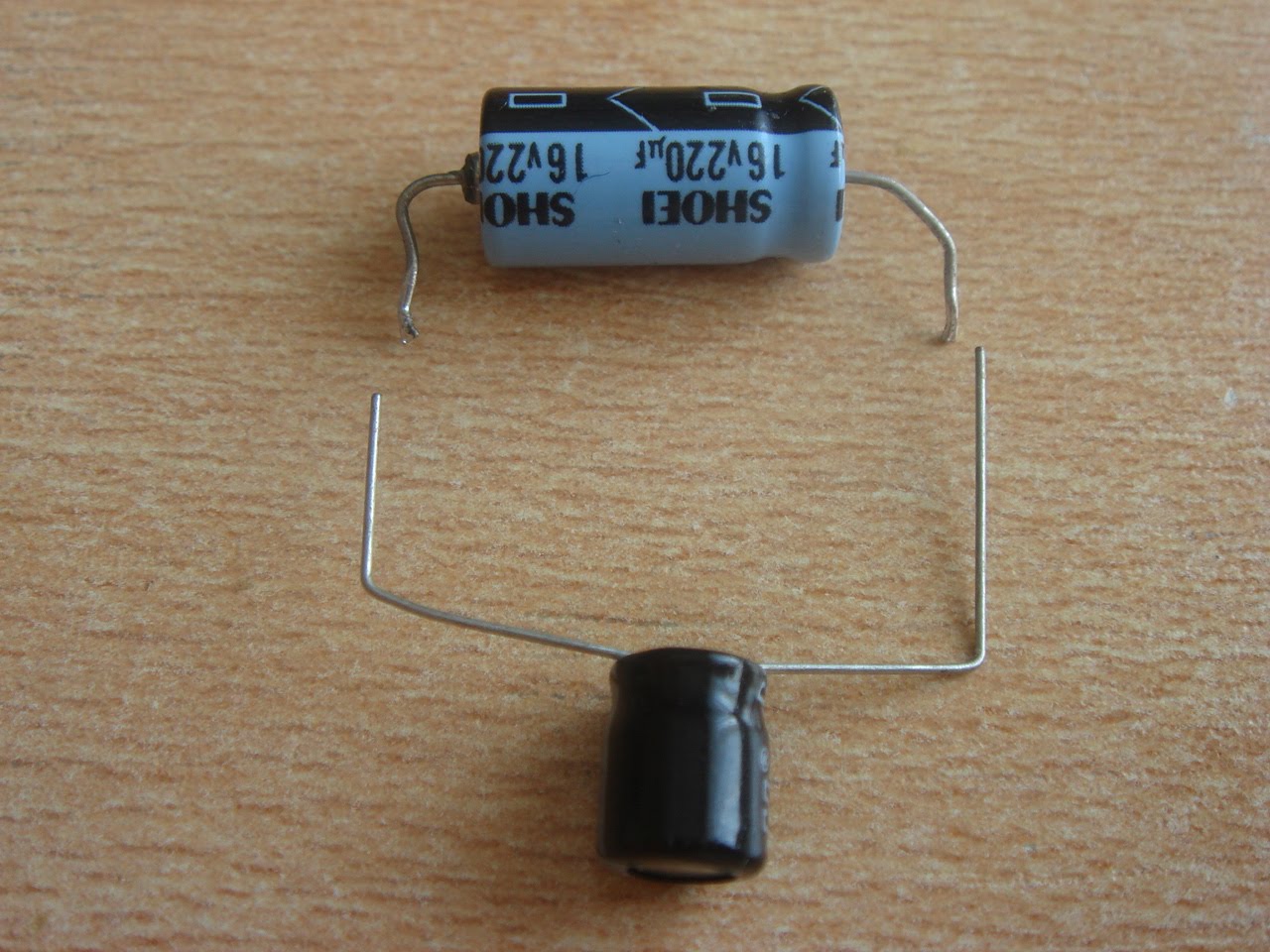

Il suffit bien évidement de les plier de la même longueur que les condensateurs axials déjà installés :

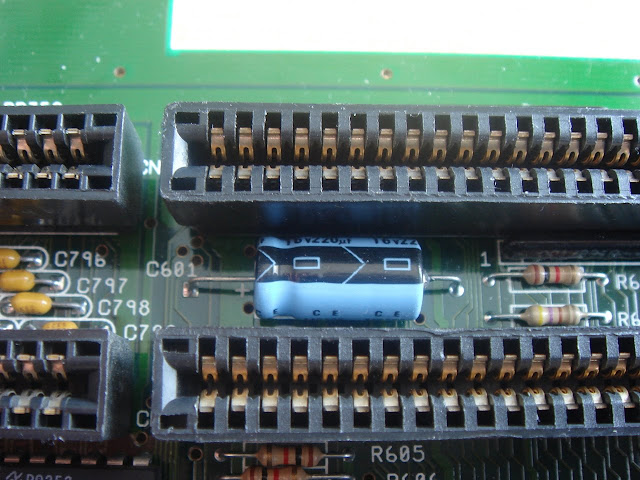

Et on ressoude en gardant la même polarité, cela va sans dire :

C'est la même astuce que pour les condensateurs sur l'A2000 !


Astuce Zorro 4000 (I)

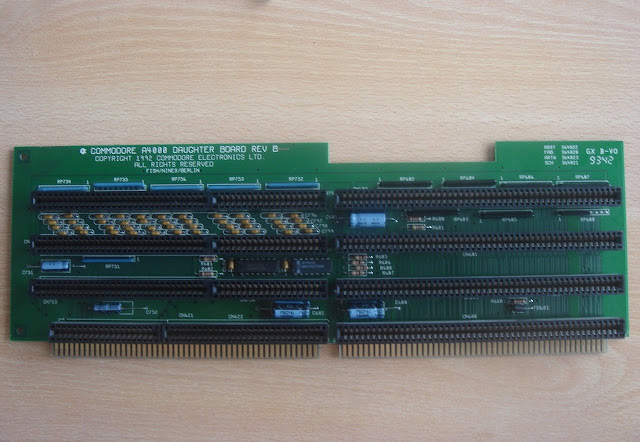

Voici la carte Zorro de l'Amiga 4000 :

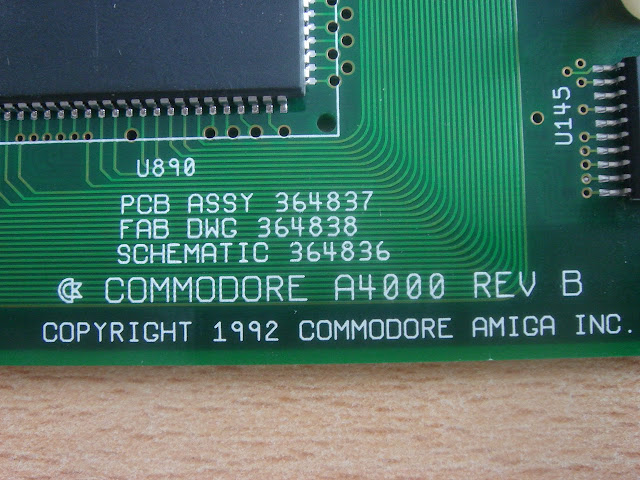

C'est une rev B :

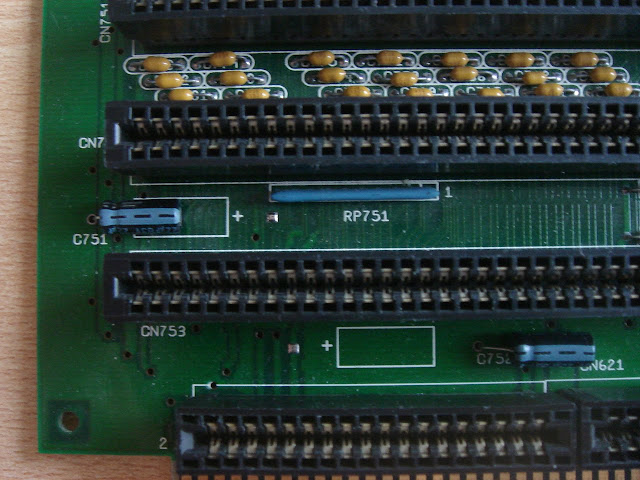

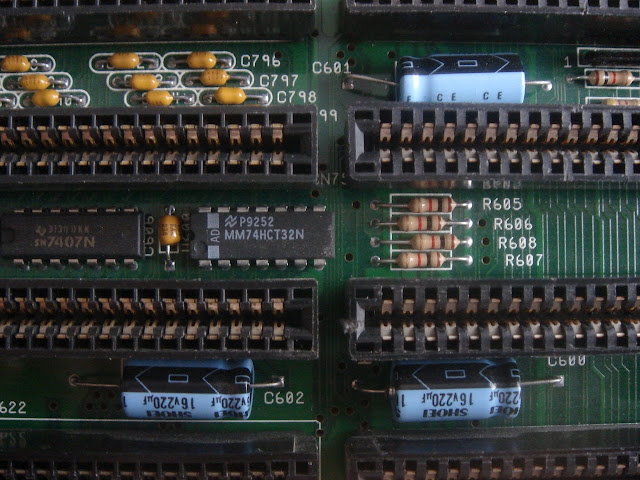

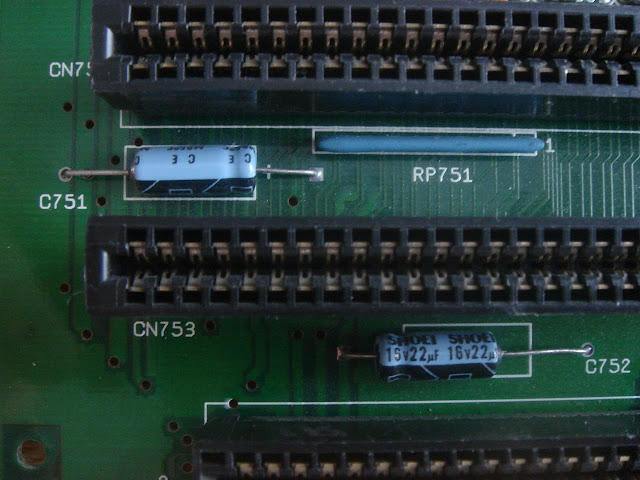

Il n'y a que des condensateurs axial, cinq au total :

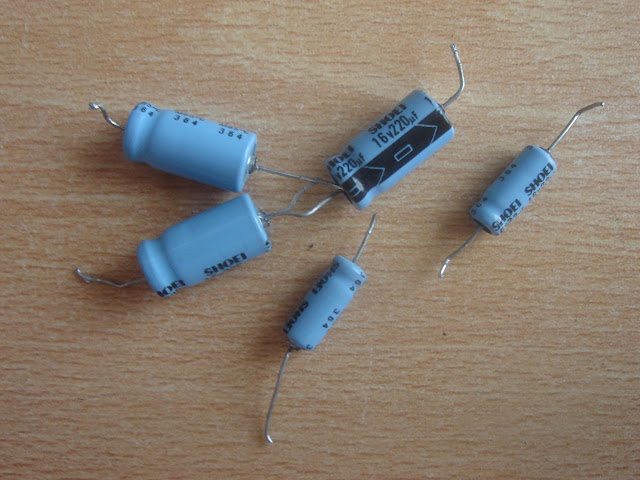

Allez byebye :

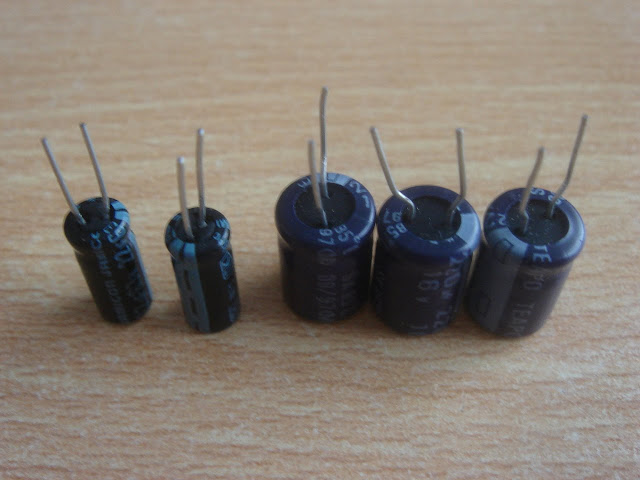

Mais les radials sont plus courant dans le commerce :

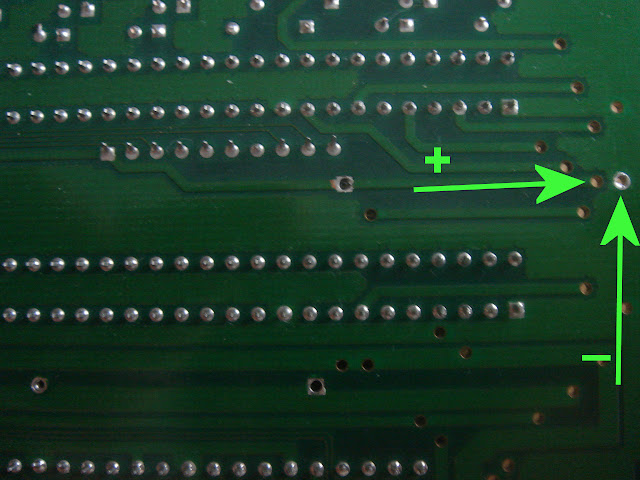

Va falloir trouver un truc là, puisque, comme vous le voyez, mes tiges sont très courtes ! Repérez les pastilles avec la polarités des condensateurs, ici pour C751 :

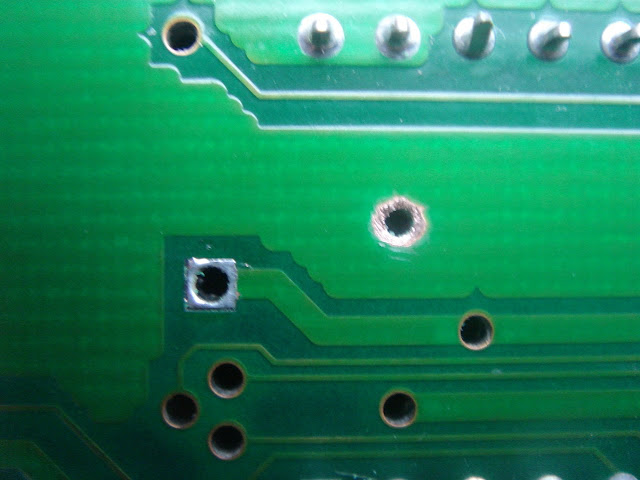

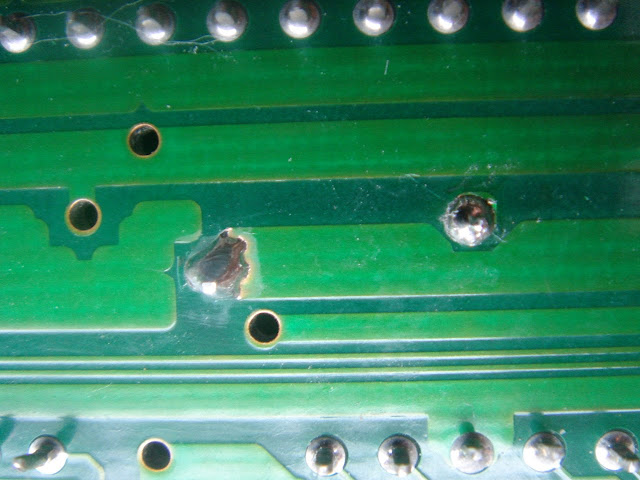

Et grattez le vernis vert du + avec un cutter pour obtenir ceci :


Placez votre radial comme cela...


... ou alors :


Même topo pour C752 :


Hop, on dénude le vernis :


Et nous pouvons installer notre radial maintenant :


Et le souder :

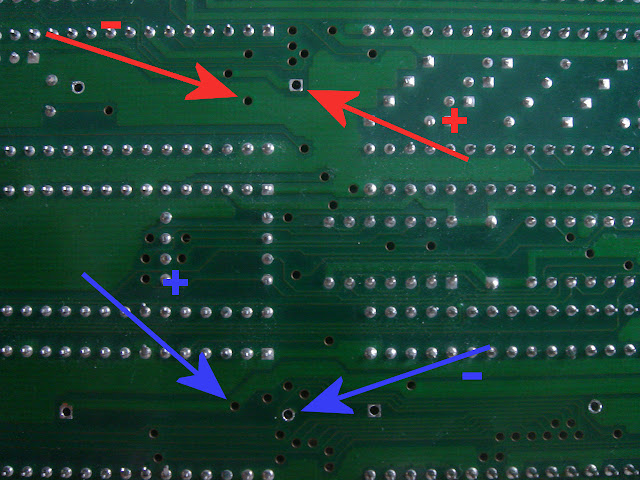

Passons maintenant à C600 et C601 :

Même méthode, nous grattons :



Et pouvons installer nos chers condensateurs radial neufs :


Et C602 pour finir. Là, nous devons gratter sur le même côté que le condensateur :

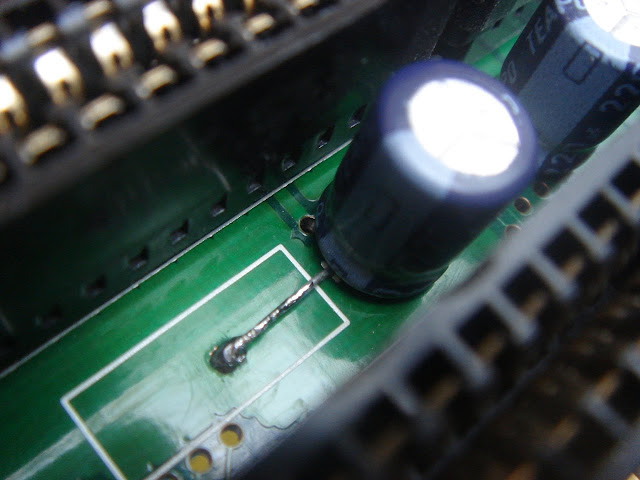

Et l'installer :


Vue d'ensemble :



Voilà ! C'est tout simple aussi !

A4000D

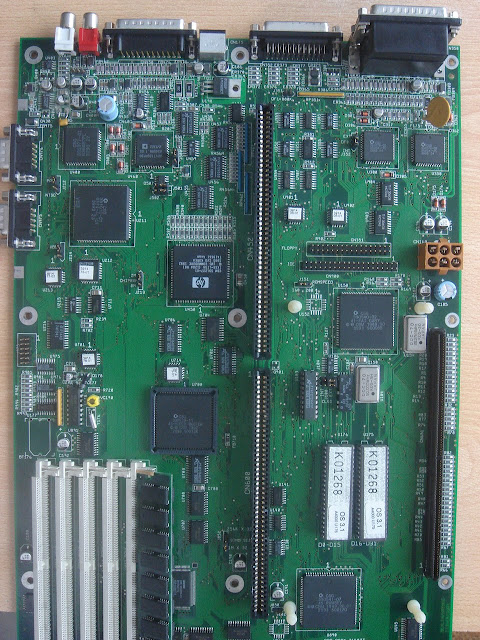

Je viens de recevoir la CM d'un A4000D. Merci au passage à la personne qui me la vendue à un bon prix !

C'est une rev B :

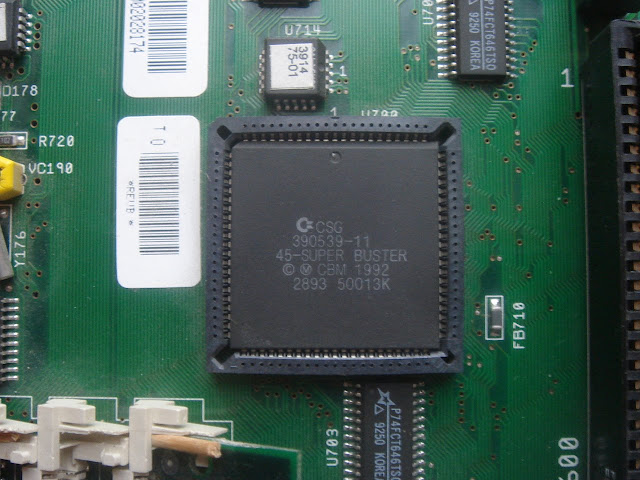

Avec, ouf, un SuperBuster -11 :

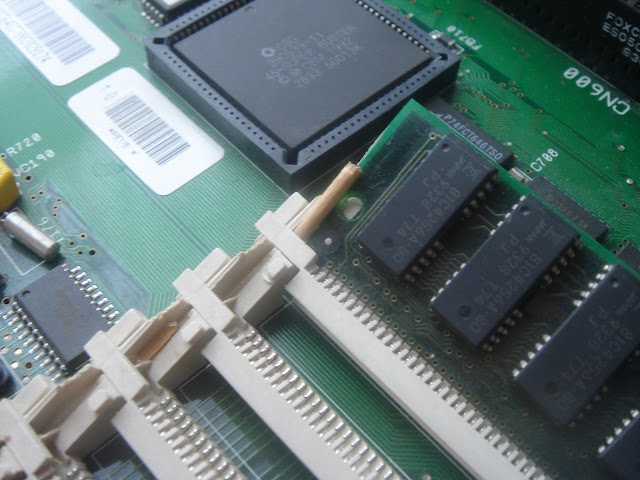

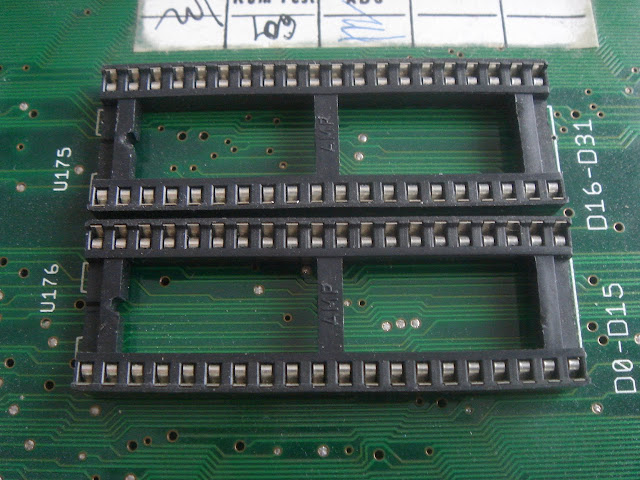

Les supports Simms ne sont plus au top !

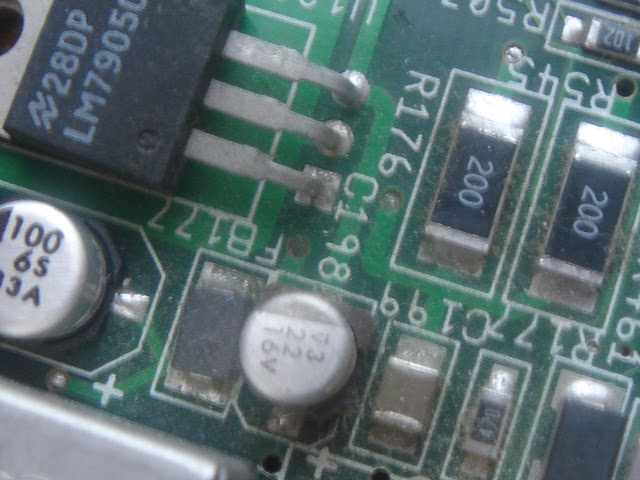

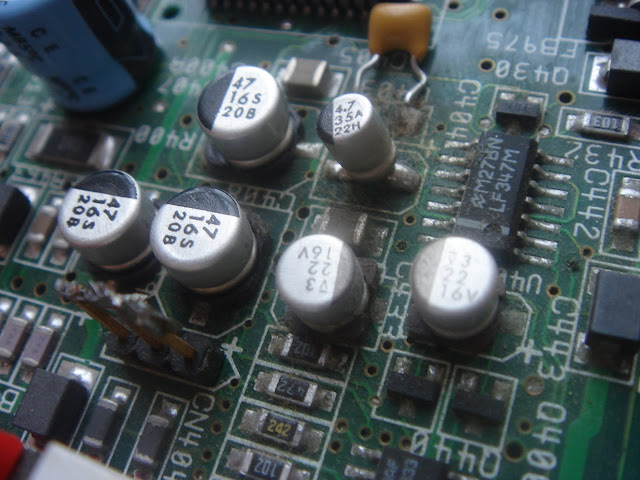

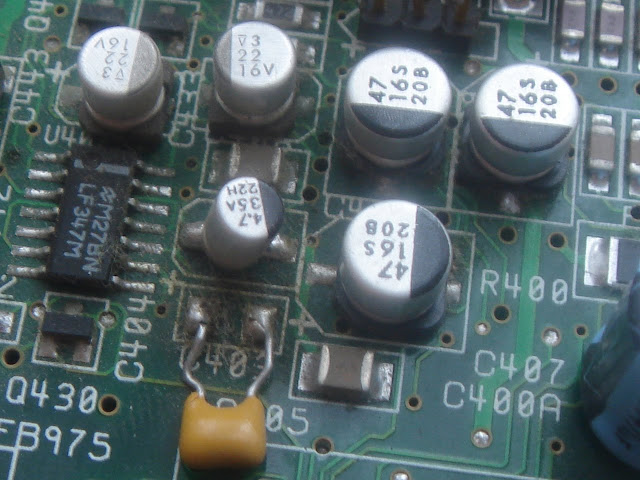

Les condensateurs de la partie audio sont... heu...

Ouf aussi, KS 3.1...

... que l'on ôte avant la mise en baignoire !

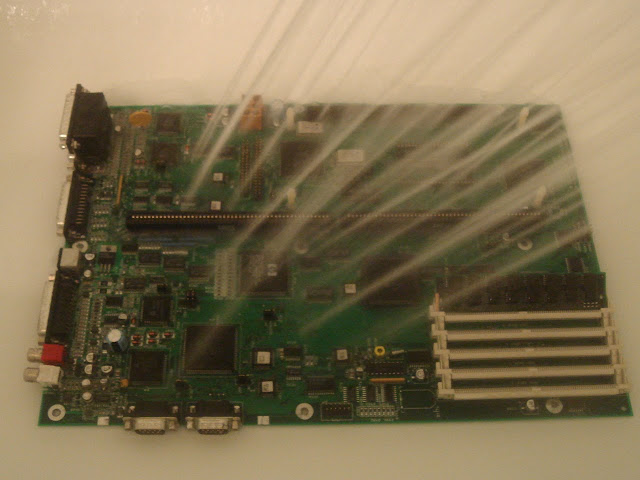

Zou :

Et le sèche-cheveux ensuite bien sûr !

Laissez ensuite la carte une journée au soleil.

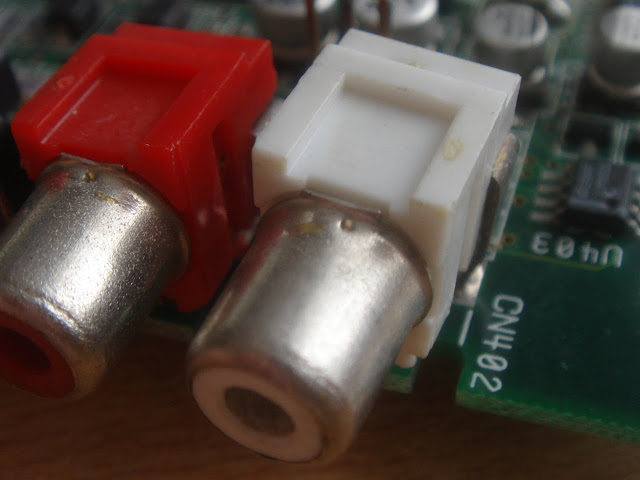

L'un des connecteurs audio n'est pas souder à la même hauteur que l'autre :

Allez, hop, dessoudage :

Et ressoudage correct :

Maintenant, nous pouvons changer les condensateurs :

Avec de l'air chaud :

A 361° c'est parfait :

Dessoudeur à aspiration afin d'ôter la soudure qui reste :

Oh là là, même après la baignoire, il y a encore tout ça :

Voilà les neufs installés. Le tantale 0.22 uF va être changer prochainement par un céramique, comme c'était à l'origine !

Ah, mais que faire ? Pas d'alimentation Commodore avec la carte !

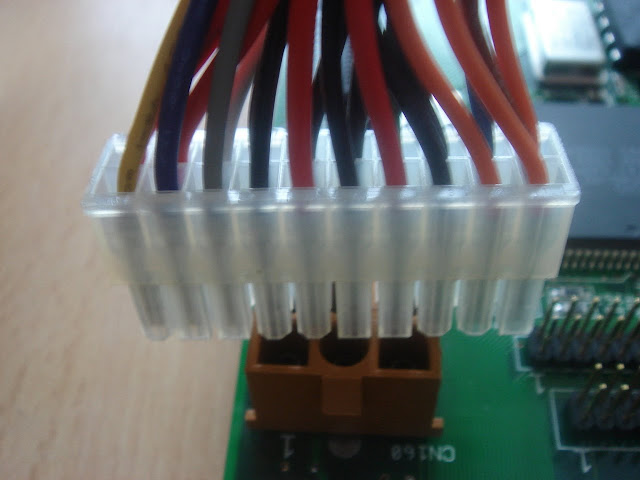

Ah non, ça ne rentre pas !

Il va falloir réaliser un montage pour adapter le tout !
