mardi 20 février 2018

Nouvel adaptateur (III)

Une nouvelle nouvelle version car sur les CyberStorm MK1, le connecteur ou sa Simm gène :
CyberStorm MK1

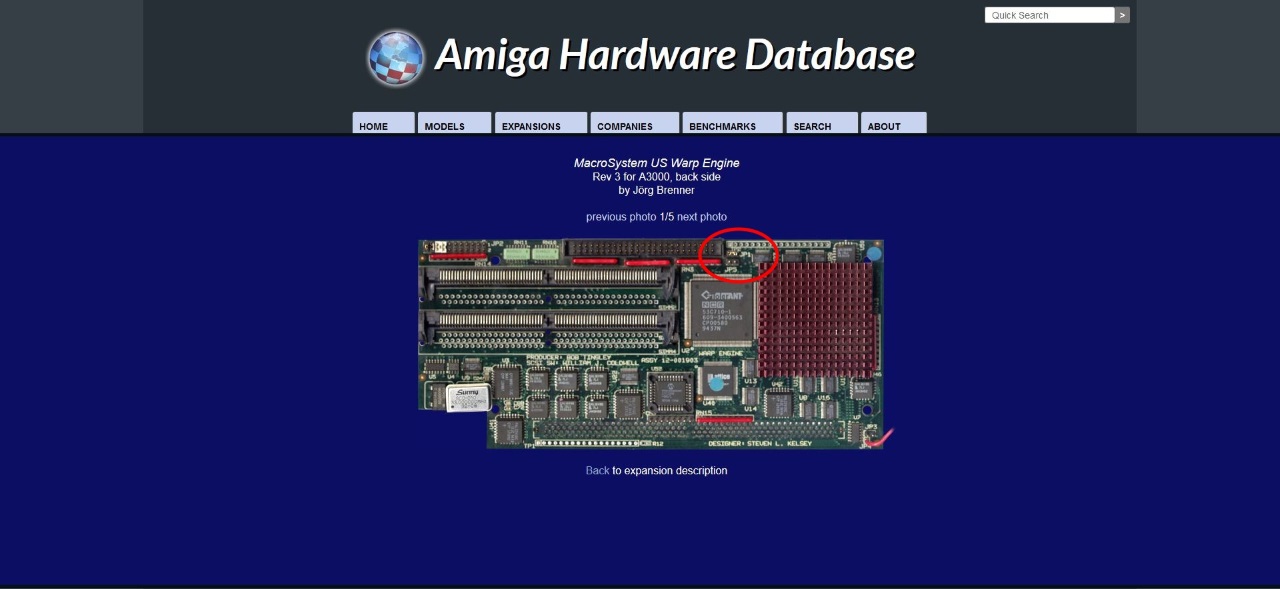

Et sur les WarpEngine rev1, le trop petit espace entre le connecteur Scsi gênait contrairement à la rev 3 où tout allait bien :

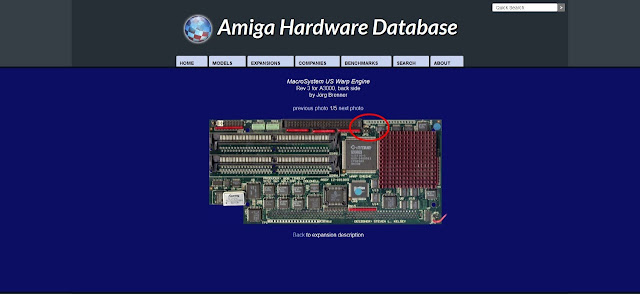

WarpEngine rev3

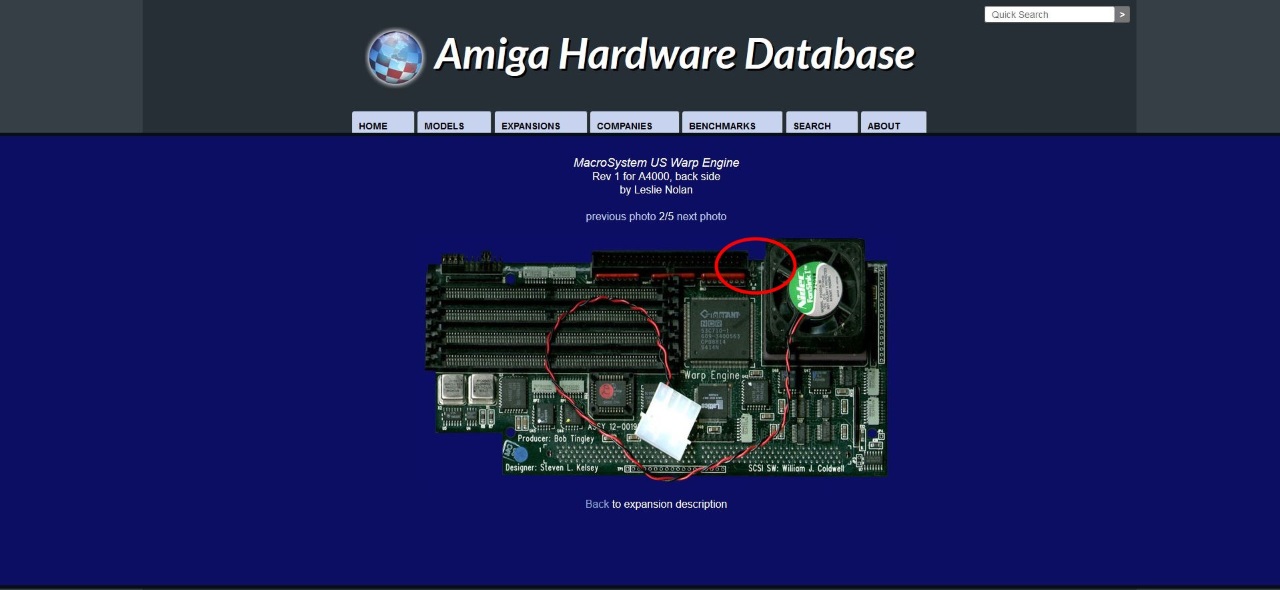

WarpEngine rev1

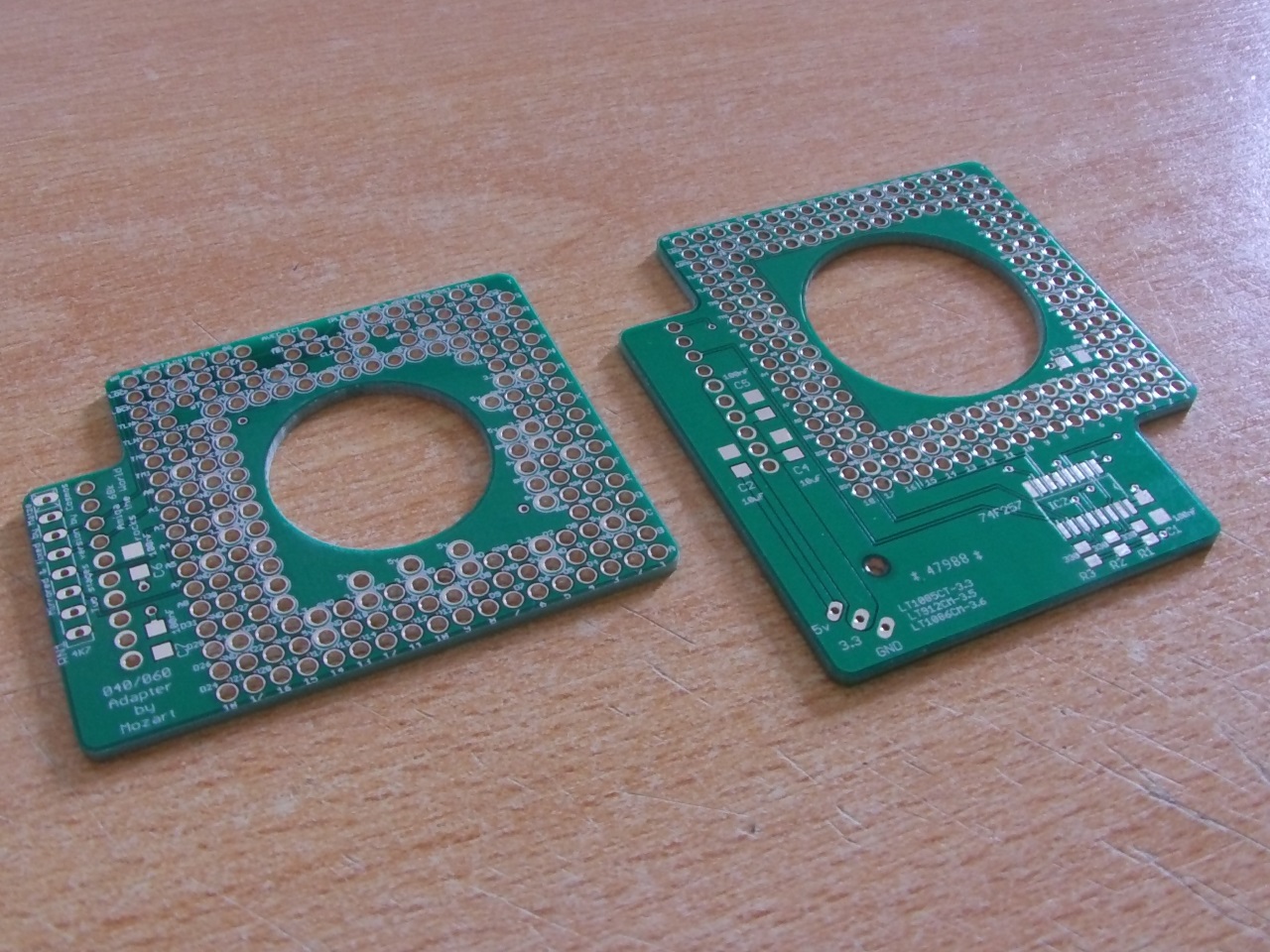

Une nouvelle version donc :

Voilà :

Pour essayer, ma 3640 ne fonctionne plus : quelqu'un en a-t-il une à vendre ?

EDIT : A3640 réparée, j'ai testé deux adaptateurs, mais aucun boot... Zut, il y a un soucis quelque part, j'avais pourtant tout bien vérifié...


lundi 19 février 2018

Nouvel adaptateur (II)

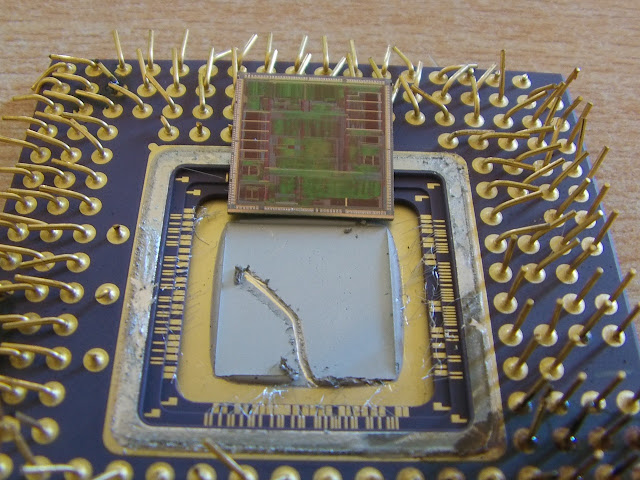

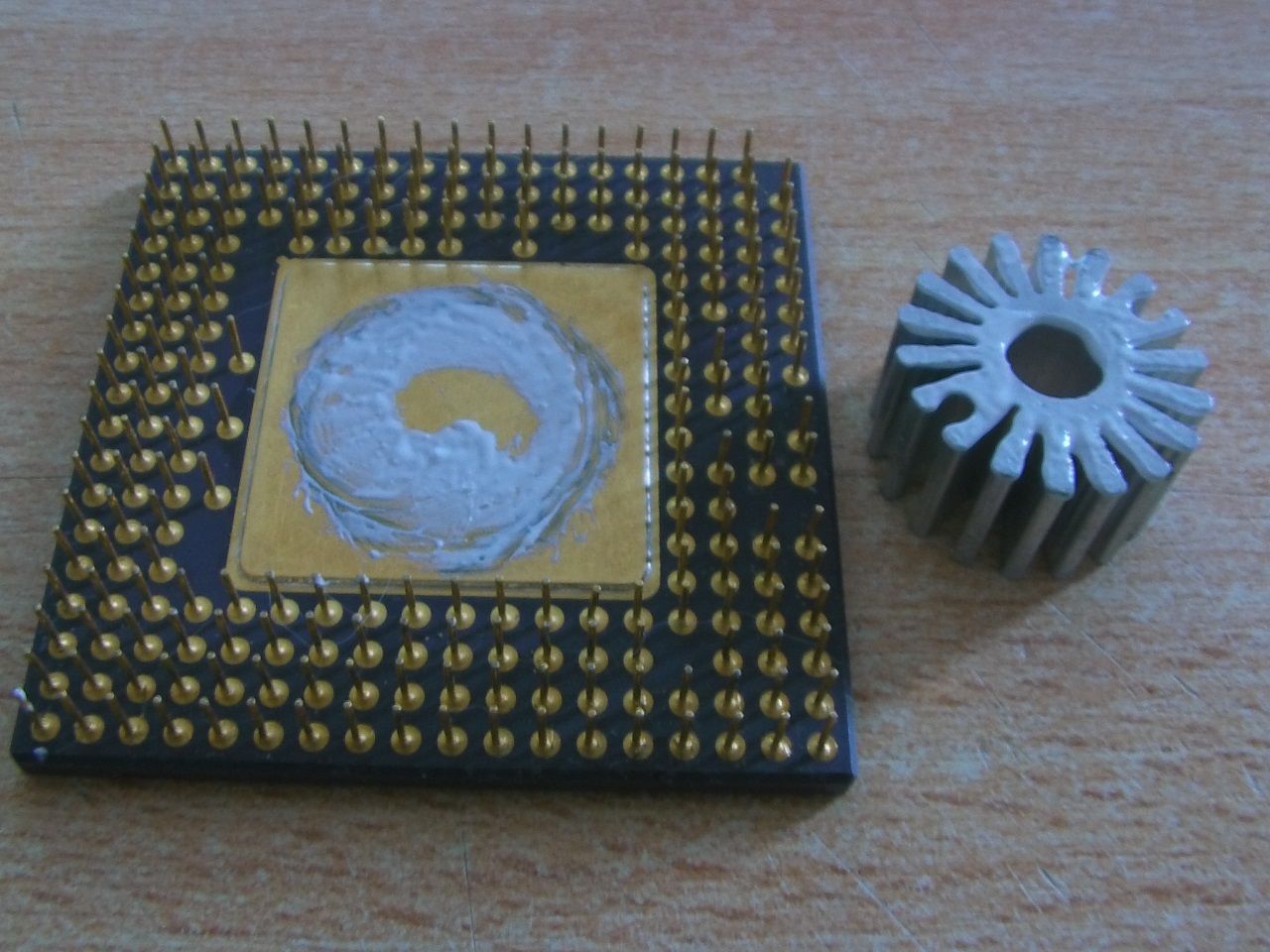

La dissipation de la chaleur est importante. Le core en silicium est collé comme ceci :

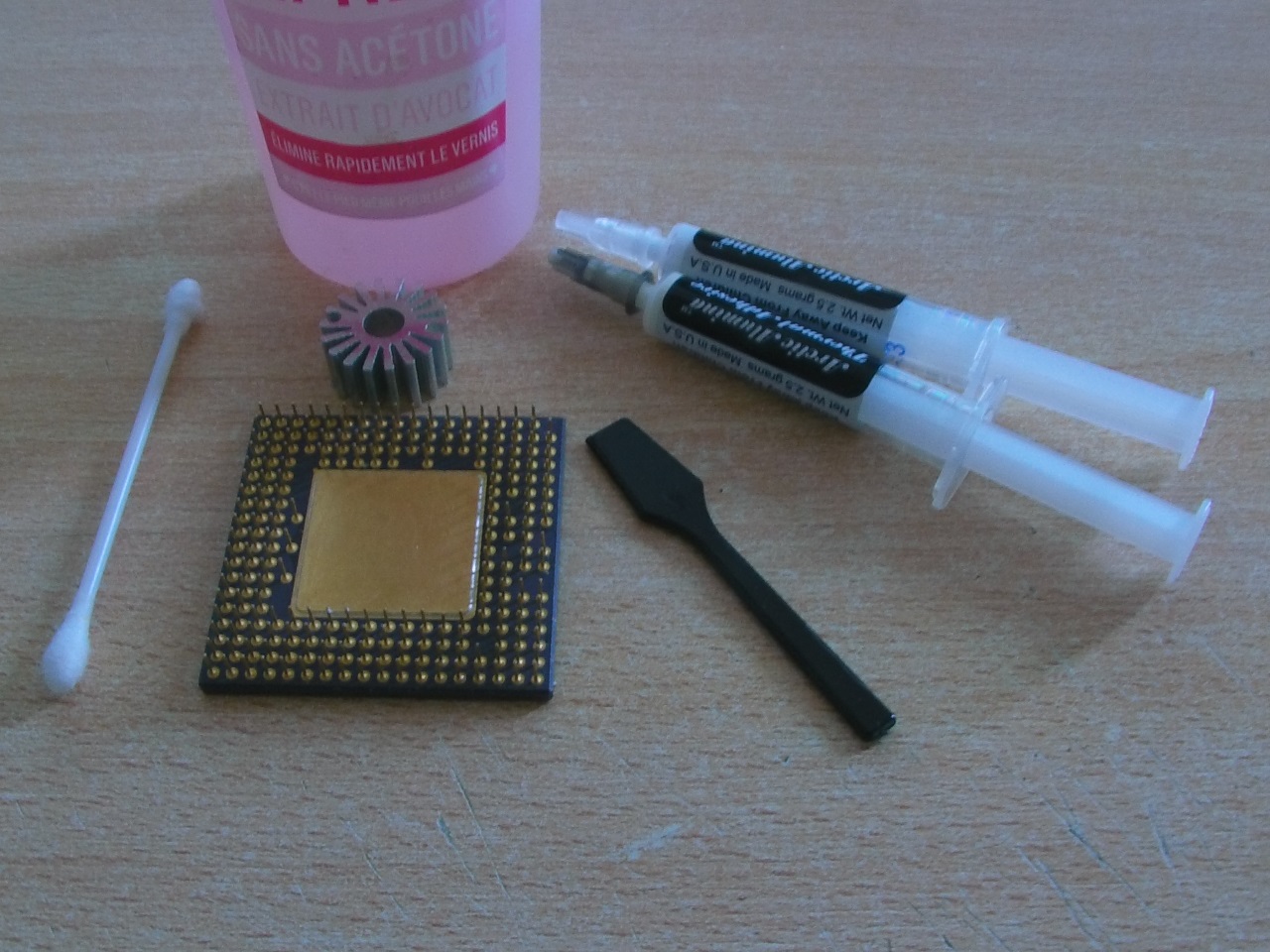

Profitons des deux ouvertures circulaires centrales pour améliorer encore son évacuation. Le 68060 chauffe dessus et dessous. Déjà bien cleaner à l'acétone les parties à coller :

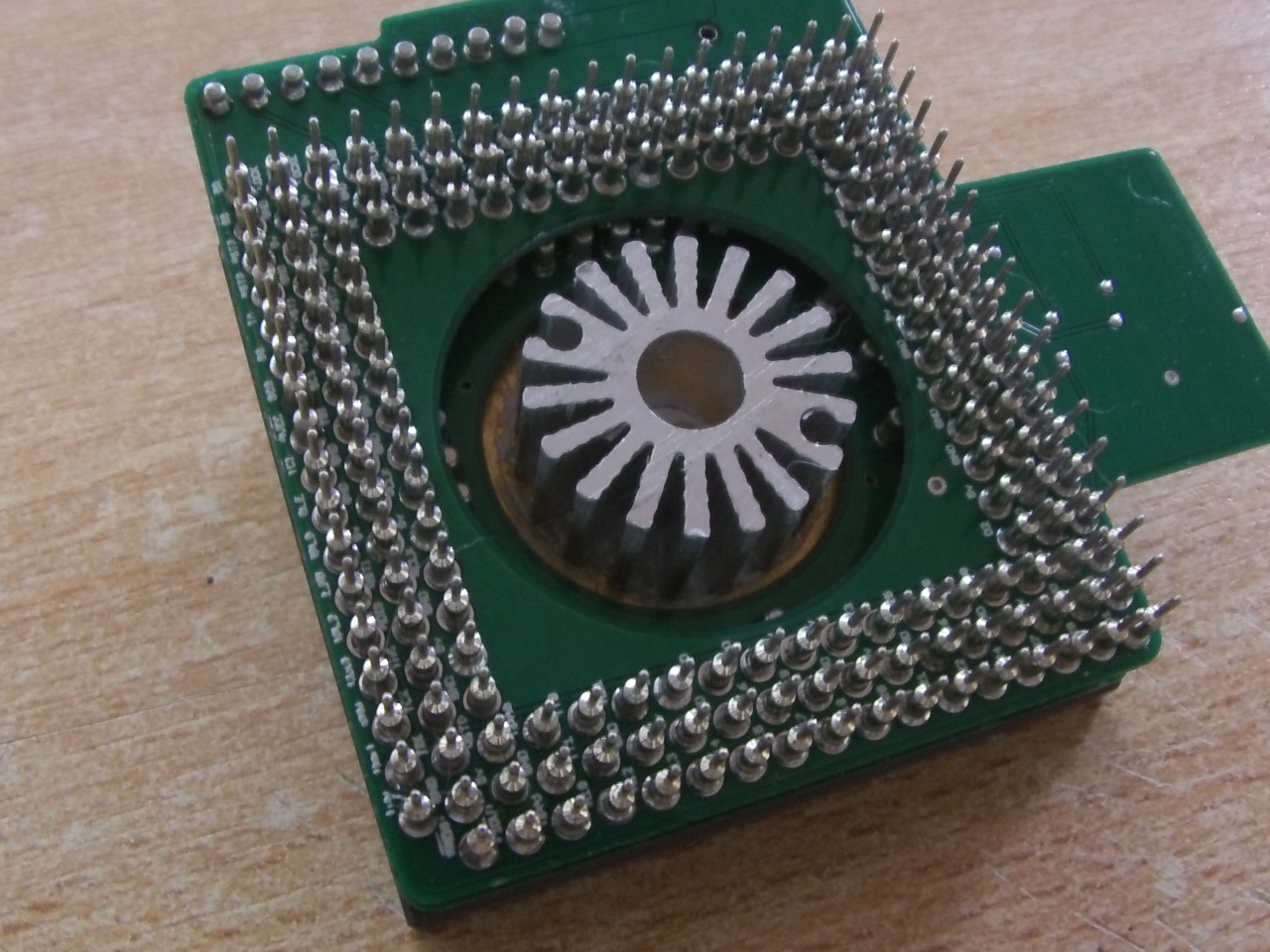

Vérifier aussi que le petit rad rond (20 mm de diamètre pour 10mm de hauteur) est bien plat !

Mettre peu de colle, c'est suffisant :

Voili voilou :

La suite arrive...


dimanche 18 février 2018

Nouvel adaptateur (I)

Le 040/060 adaptateur comportait plusieurs problèmes :
  1. le composant 74F257 au centre était enfermé entre les PCBs avec le 060 juste au dessus,
  2. les trous 040 et 060 étaient un peu trop petits,
  3. le régulateur chauffait, avec un condensateur juste en dessous pour les 3640,
  4. sur une MK2, un quartz rectangle gênait.

Voilà pourquoi l'Amiga plantait sur ma MK2 au bout de 45 minutes environ avec Quake : le 74F257 étouffait, et montait alors trop haut en température. Et dans un boitier, elle serait encore plus importante...

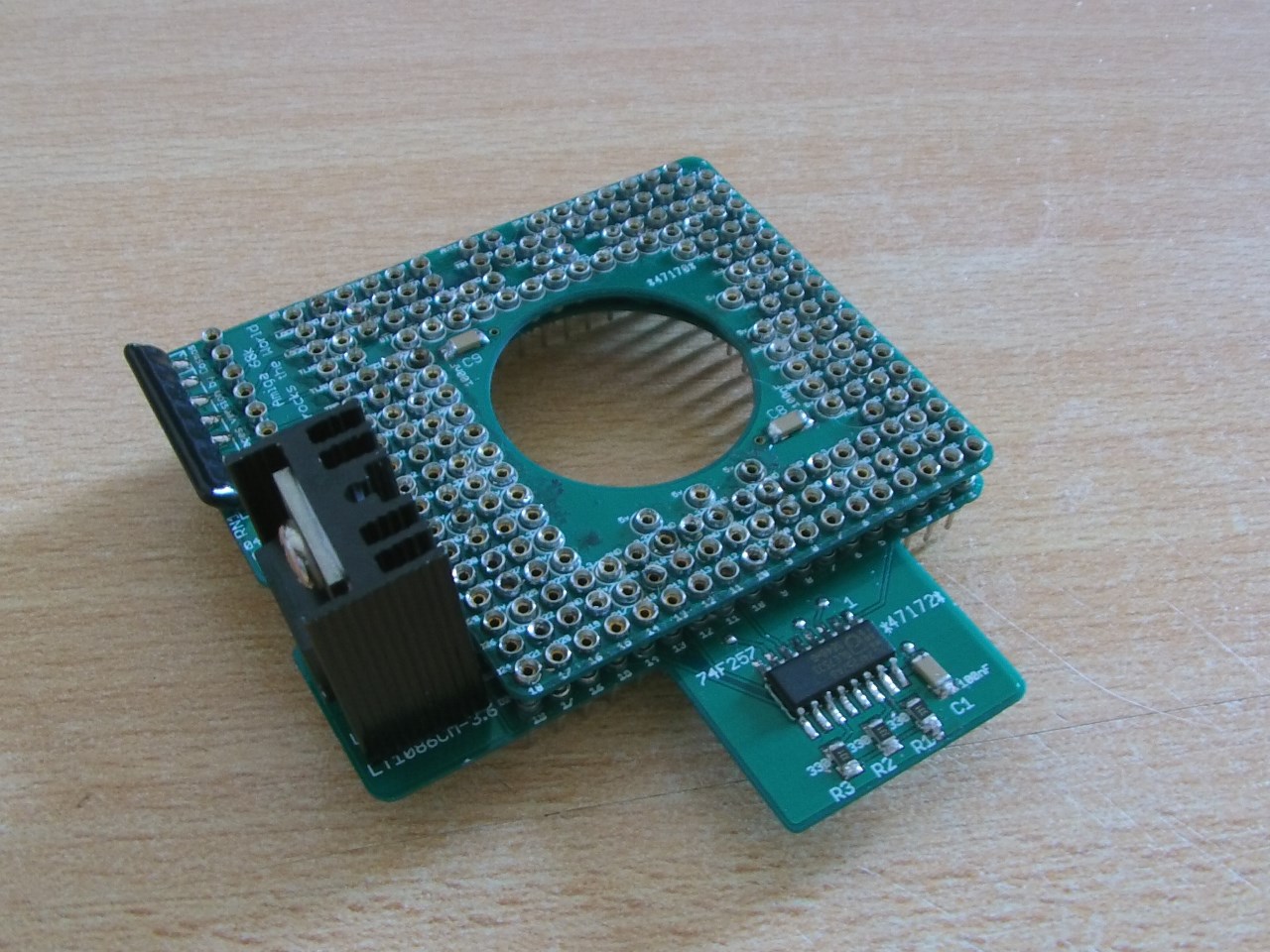

Avec cette nouvelle version, tous les soucis sont résolus d'un coup sans créer de nouveaux problèmes ce qui va faire enrager Tuko et Guibrush :

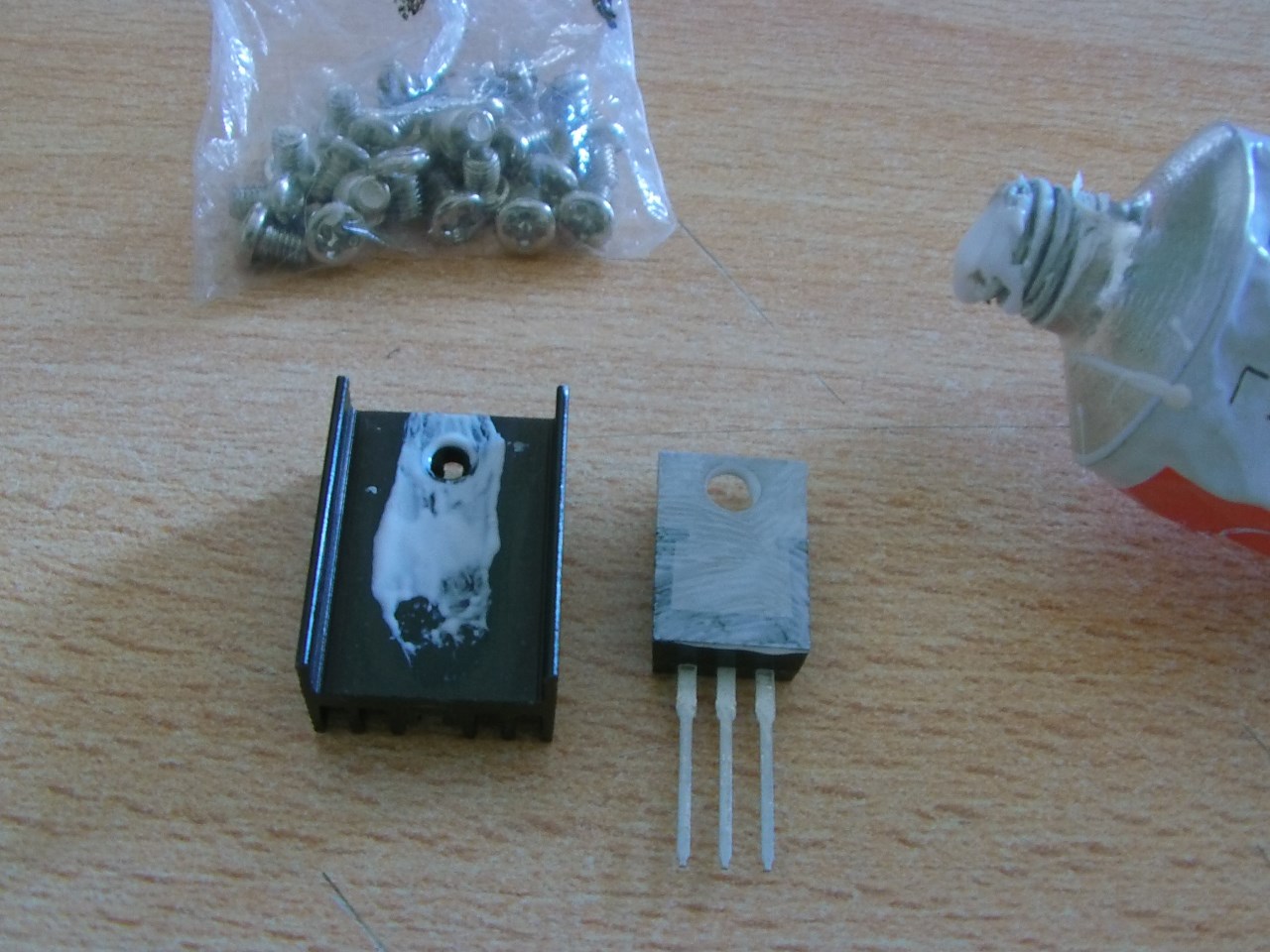

Le régulateur s'installe comme ceci :

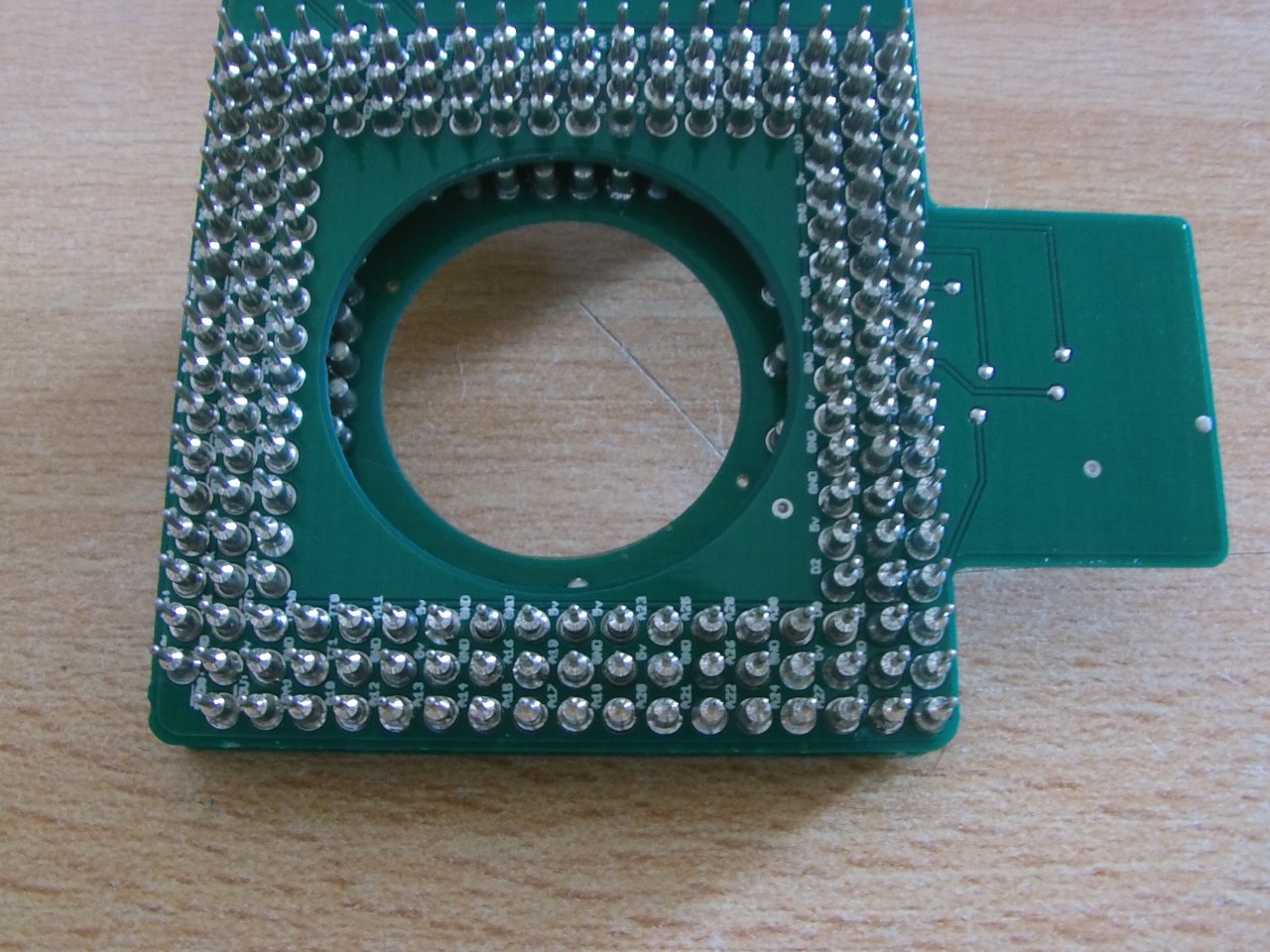

Et le résultat final, en ne soudant que des petites pinoches avec plus de facilité dans des trous plus gros, et bien sûr sans tout le plastique d'un support autour :

De cette façon, la dissipation de la chaleur est maintenant excellente aussi par le dessous du CPU :

La suite bientôt...


samedi 17 février 2018

Quake bugs ?

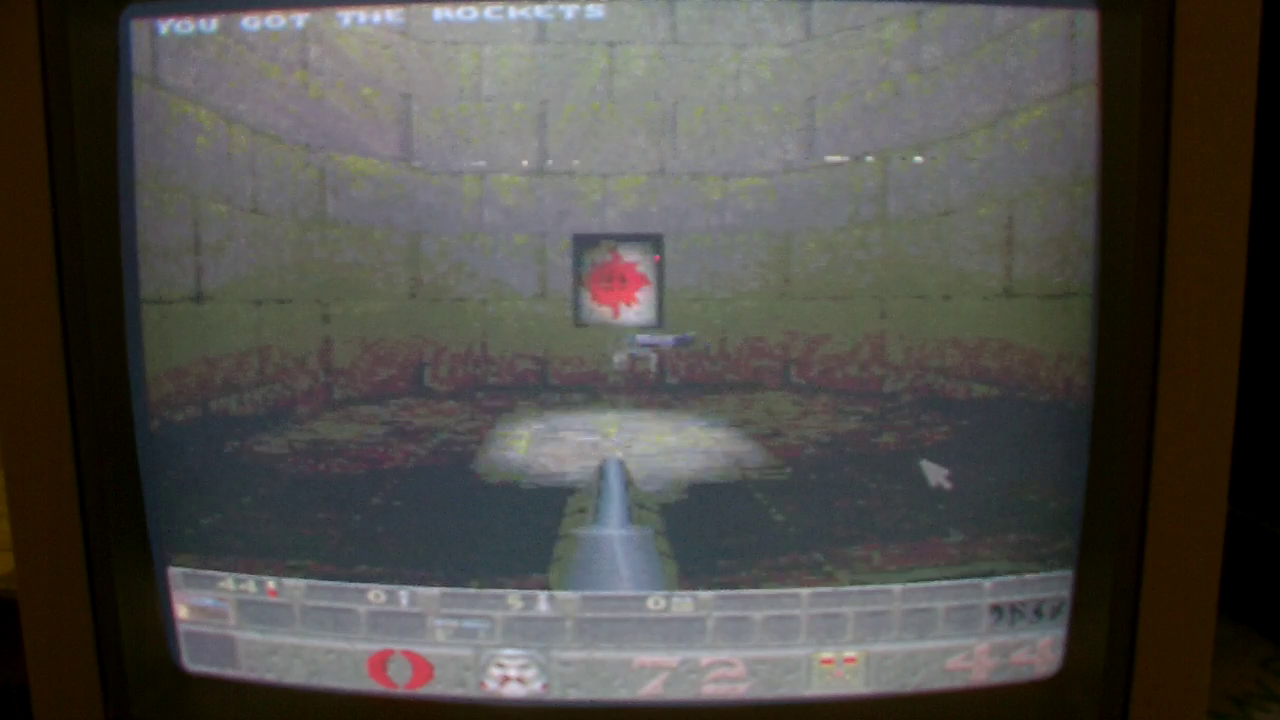

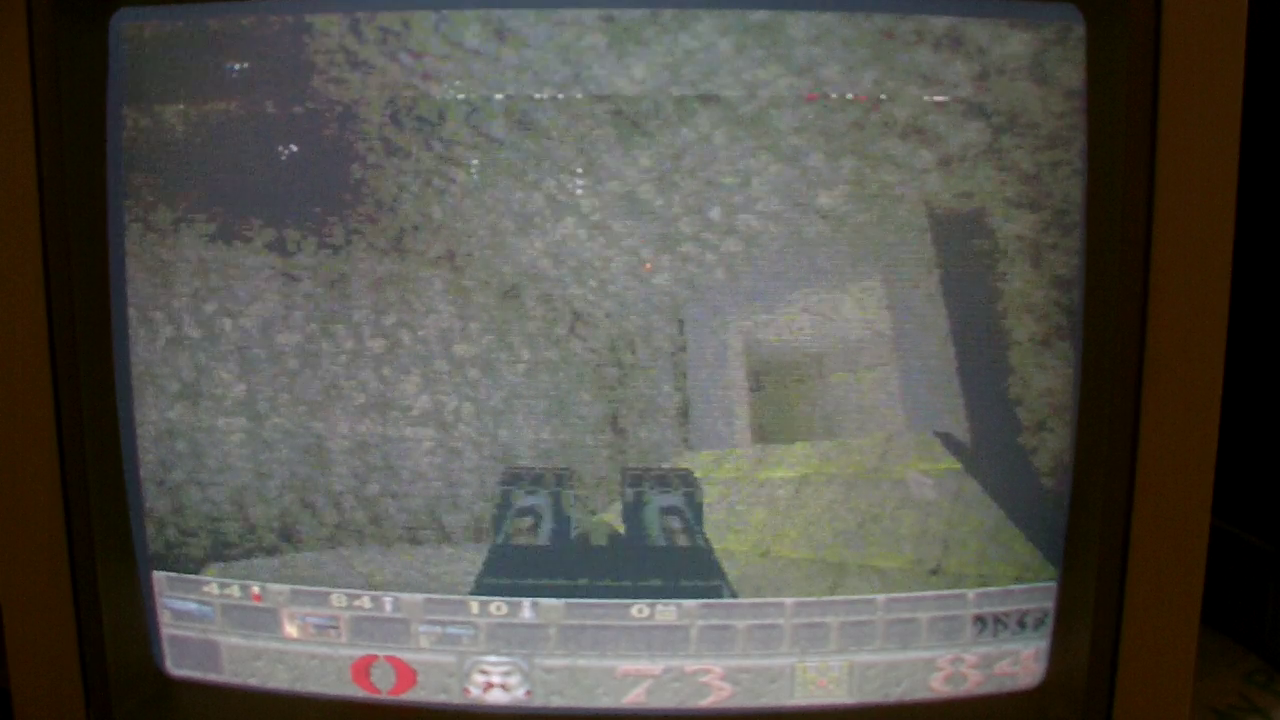

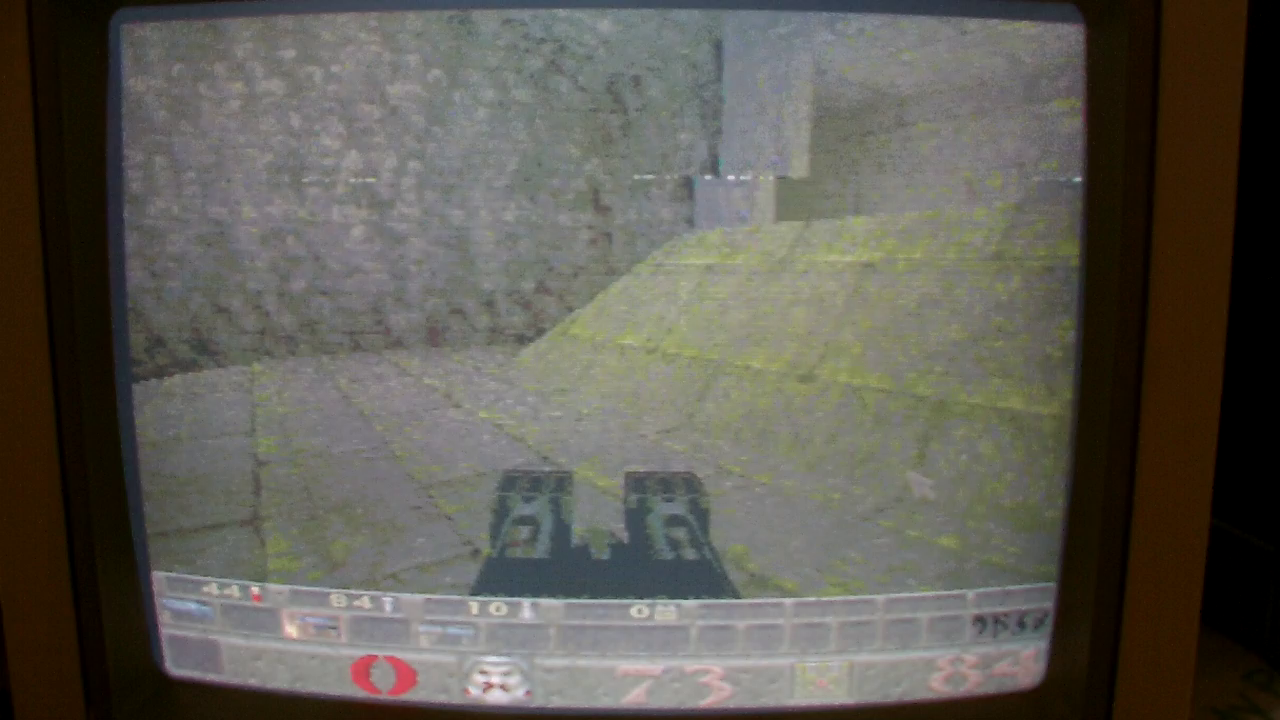

En filmant Quake de PXL Computer, les glitchs graphiques sont mieux visibles en faisant des avances image par image :

L'image est même décalée, avec les deux versions 020 et 060 :

Testé aussi avec une Blizzard 1230 sur toujours une carte rev 1B, et pareil :

Ils disparaissent toutefois lorsque le Double ou Triple Buffer C2P est activé.


Quake 1.11

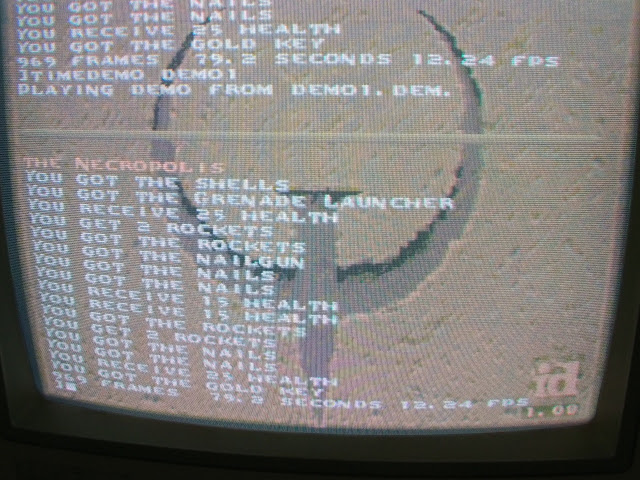

Une nouvelle version avec quelques très légères améliorations, ici la version 68020 originale du CD avec ma Blizzard 1260@80, le tout en mode AGA 320x256 :

En sélectionnant les copies en double buffer, c'est plus lent encore !?!

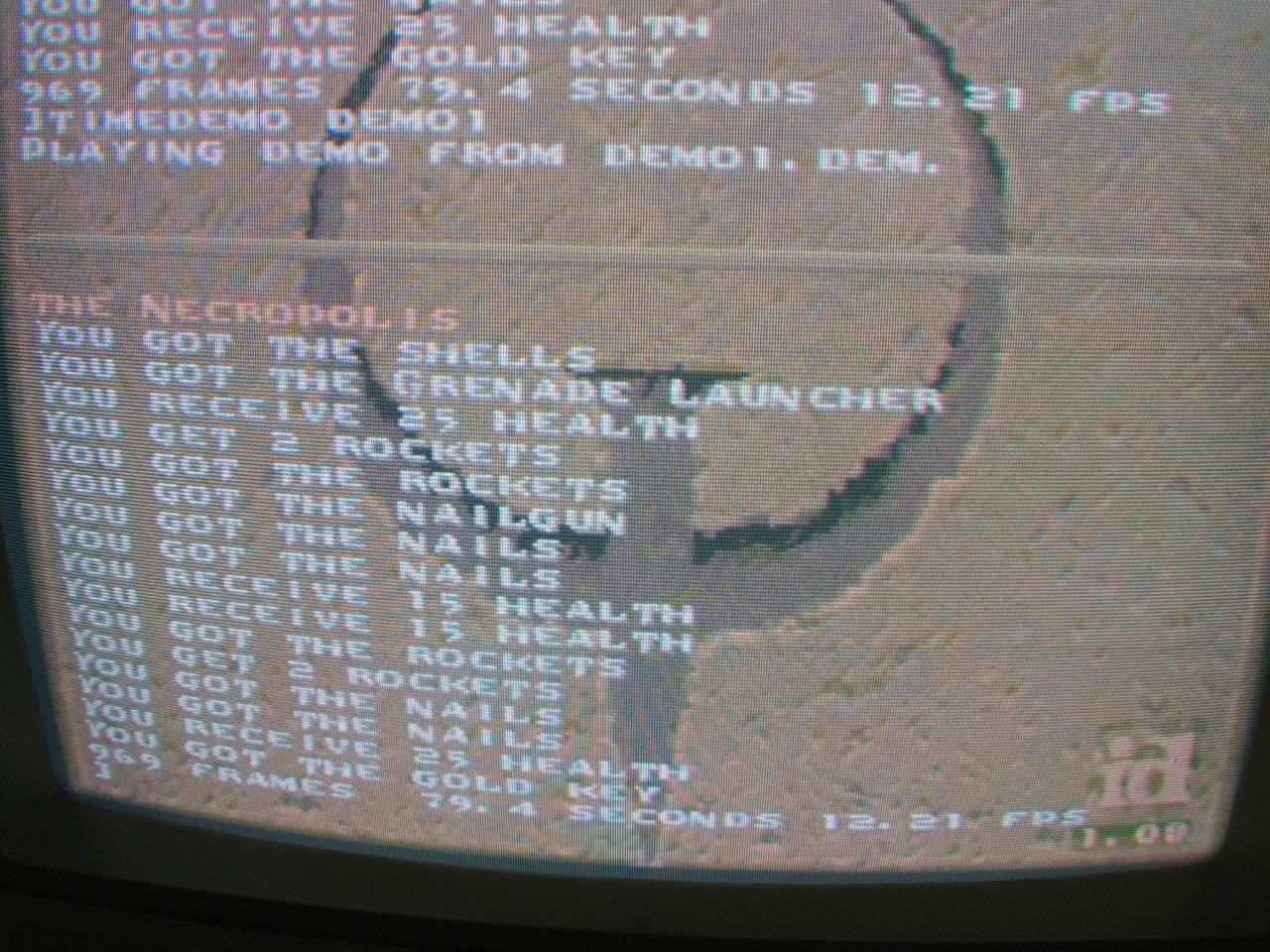

Et la nouvelle 1.11 :

0.2 seconde plus rapide ! Ouch, c'est peu !

Et avec Oxypatcher qui devrait en théorie accélérer le moteur 3D, j'obtiens un minuscule gain de 0.1 seconde... Avec CyberPatcher, c'st beaucoup plus lent : 83.2 secondes... Quelque chose cloche quelque part à mon avis... Il faudrait tester en RTG pour voir...

Archive disponible au même endroit, ici.


vendredi 16 février 2018

workbench.library 45.138

Une nouvelle version avec une erreur corrigée : les copies se font maintenant avec R_CopyMem plutôt qu'avec R_CopyMemQuick...

Archive disponible au même endroit, ici.


vendredi 2 février 2018

A2091 bugs ?

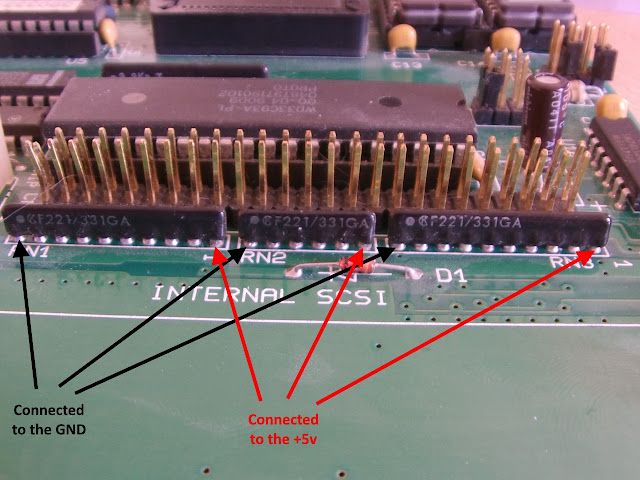

Y a-t-il un problème avec trois composants sur cette A2091 ?

La coche des trois terminateurs F221/331GA est soudée sur la GND...

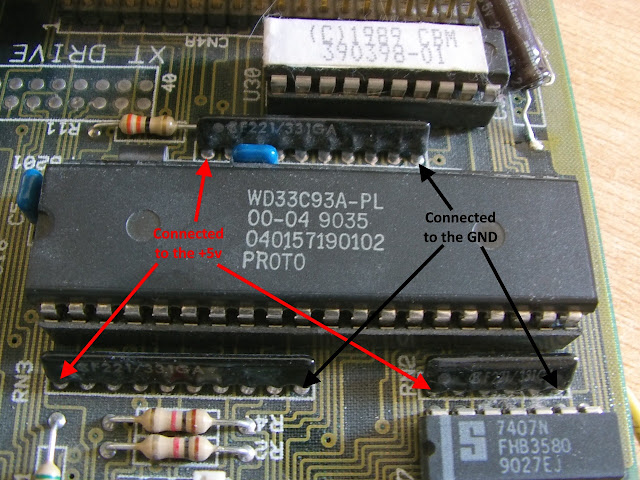

Or, sur mon A590, c'est le contraire, vérifié au multimètre :

Quelqu'un a-t-il le datasheet des F221/331GA afin de savoir si l'inversion fonctionne de la même manière ou bien si c'est une erreur de Commodore ?
