mardi 29 mars 2016

T-Rex (G-Force 060)

Voici une TRex qui ne fût disponible qu'en version 68040 à 40 Mhz :

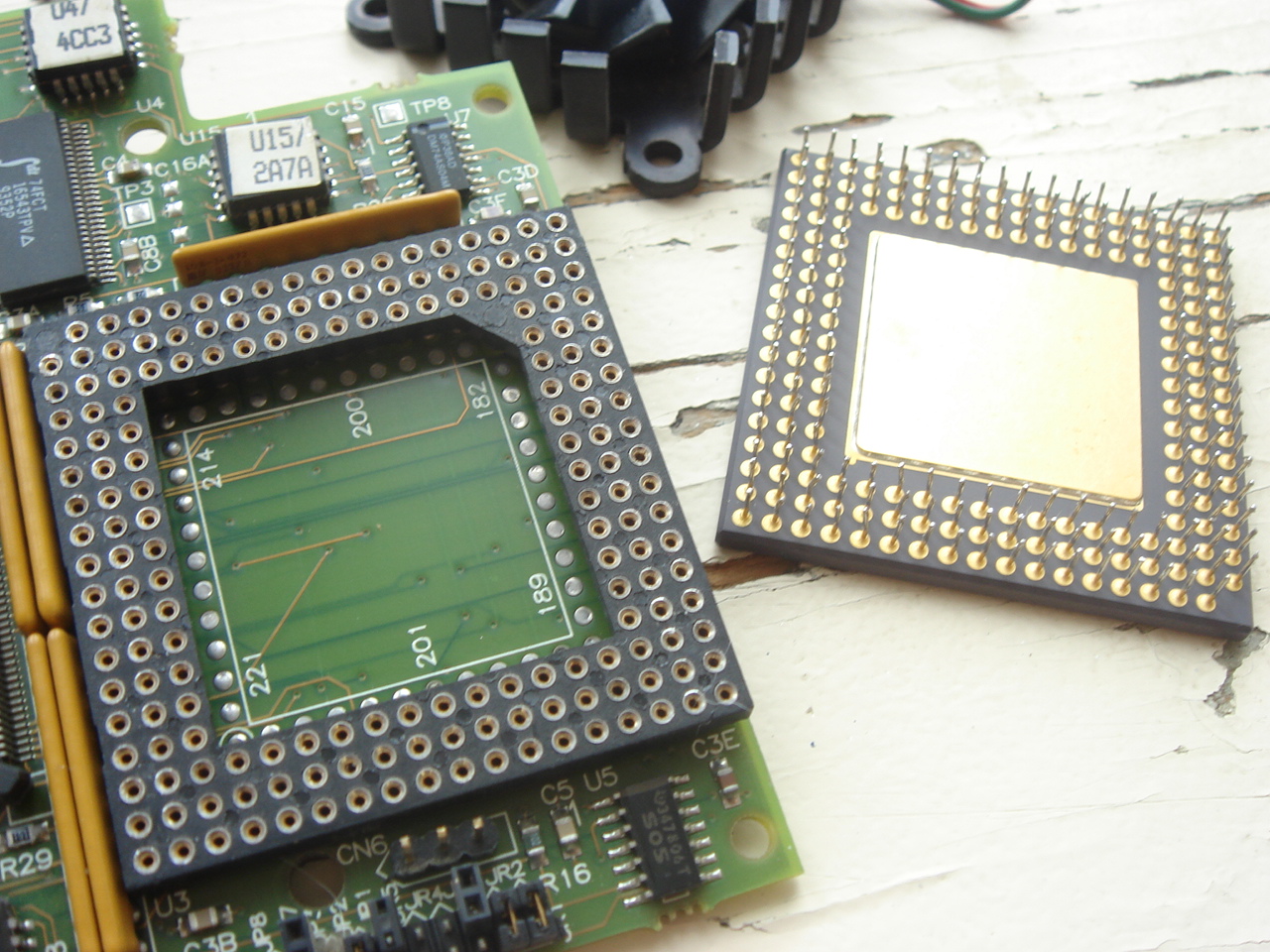

Il est temps de tester notre adaptateur 040/060 dessus. Il faut déjà commencer par dessouder le CPU car aucun support n'est présent et alors en souder un neuf :

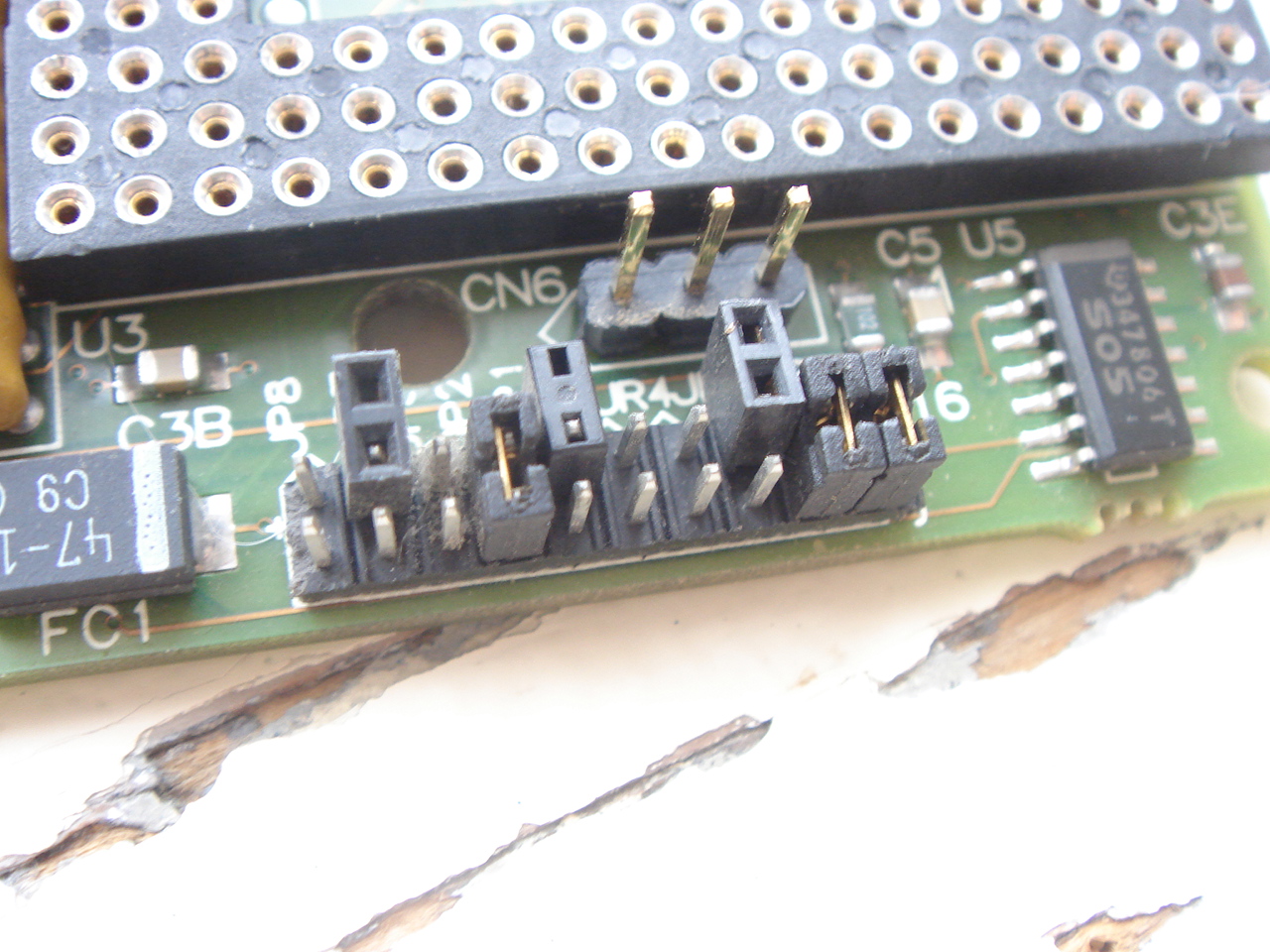

Ensuite la rangée de petit JMPs et le connecteur ventilo gènent : il faut les ajuster !

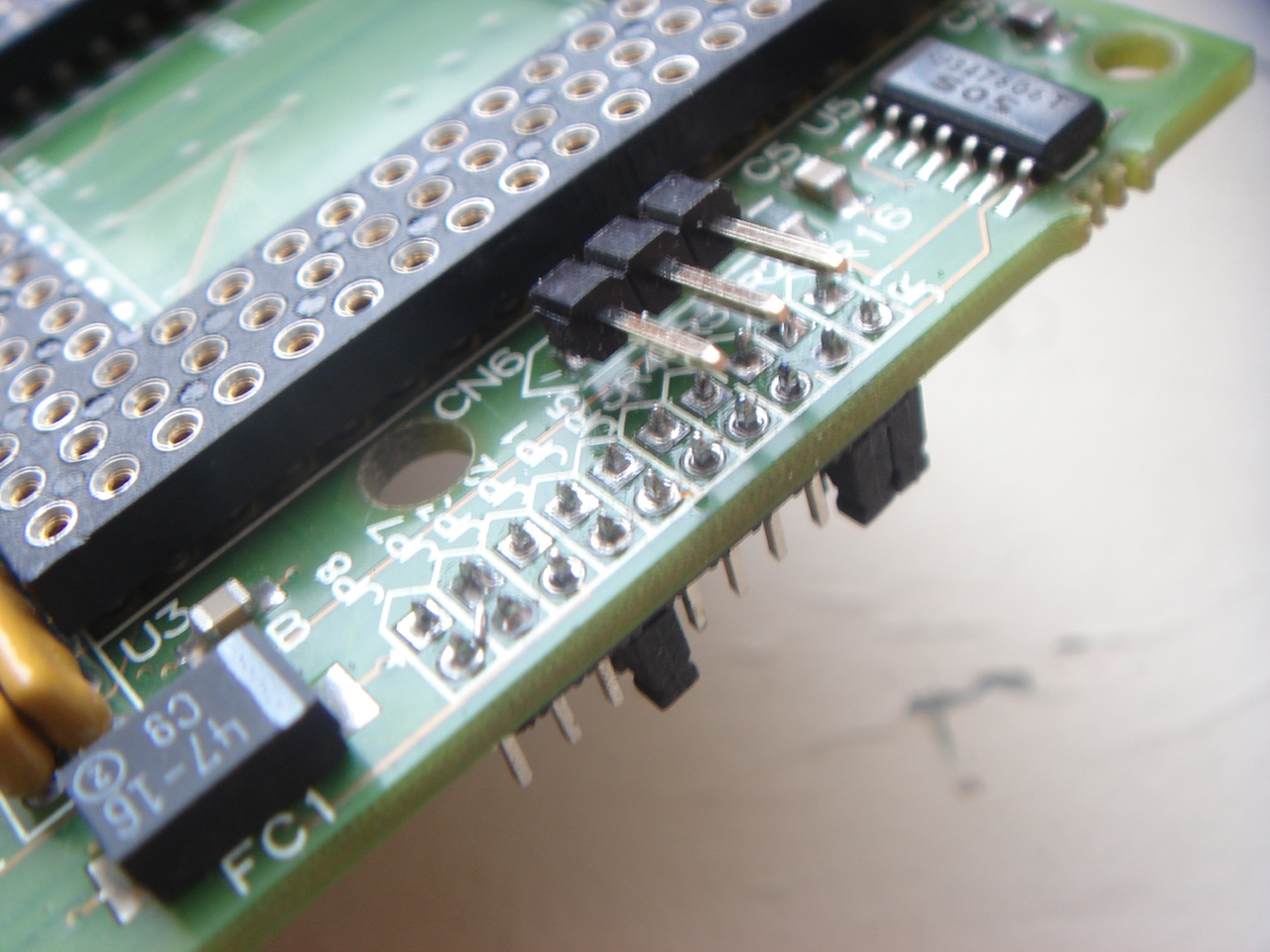

La solution est simple : les souder de l'autre côté et utiliser plutôt un connecteur ventilo incliné à 90° :

Les JMPs tiennent bien, même tête bêche, ils resteront bien en place :

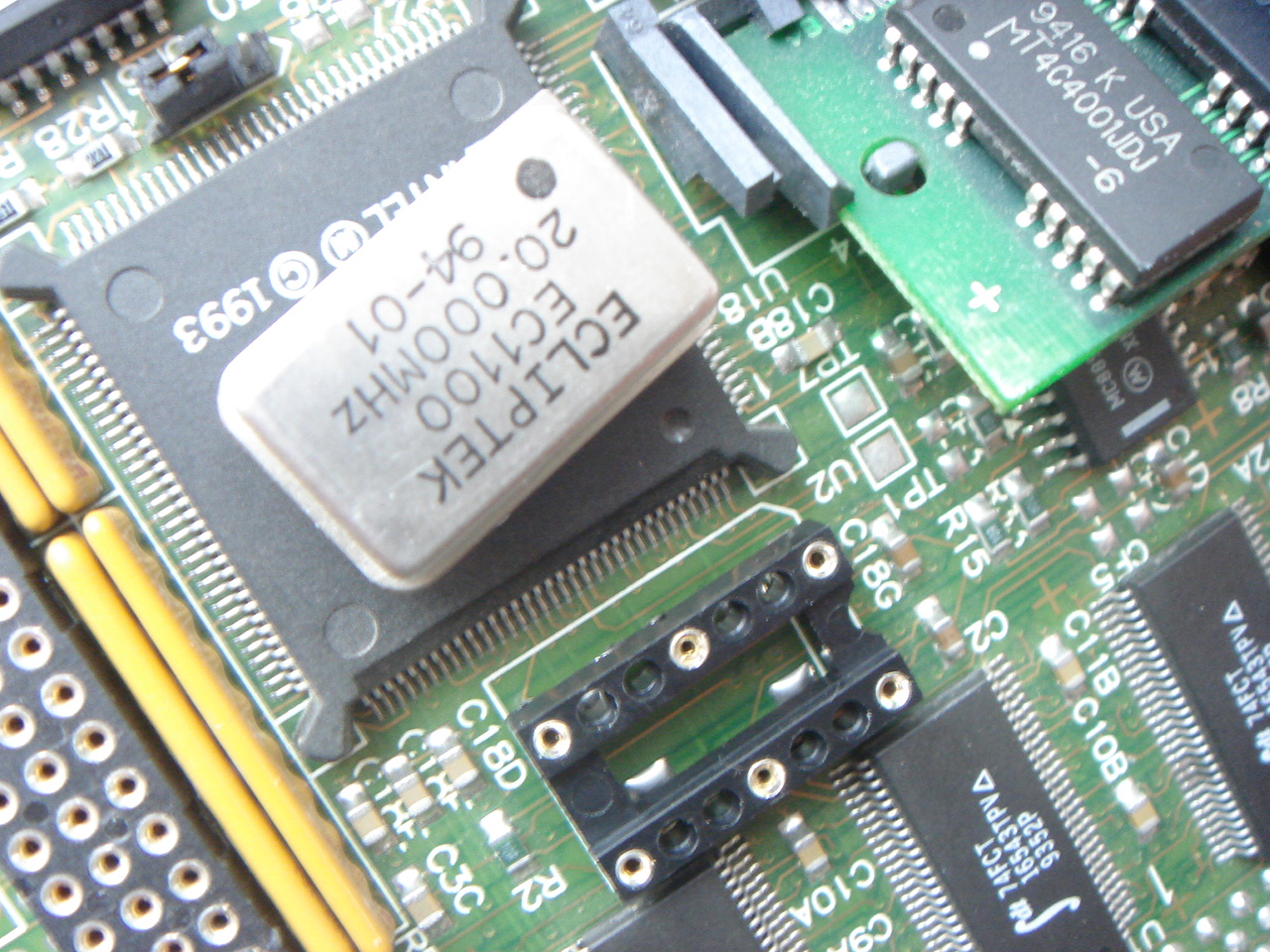

Ensuite, mettre un support pour le quartz :

Hélas, même avec un nouvel oscillateur de 24 Mhz, la carte refuse de booter avec l'adaptateur et un 68EC060RC75 !

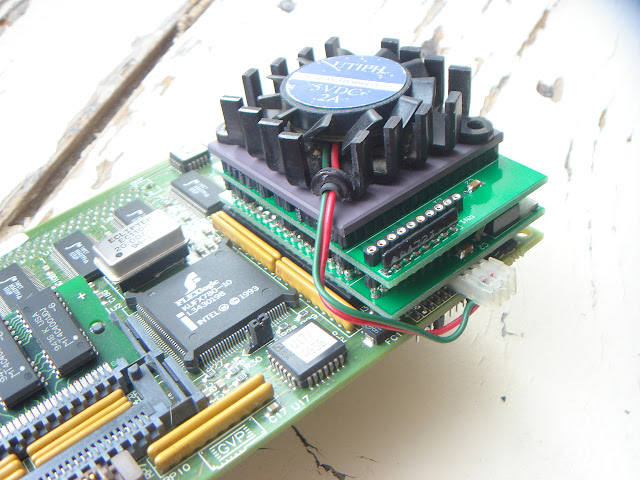

Voilà le travail :

Donc nous obtenons une carte fonctionnant avec un 68060 à 40 Mhz seulement. En effet, elle semble être limitée à cette fréquence...


jeudi 17 mars 2016

GVP Combo 060

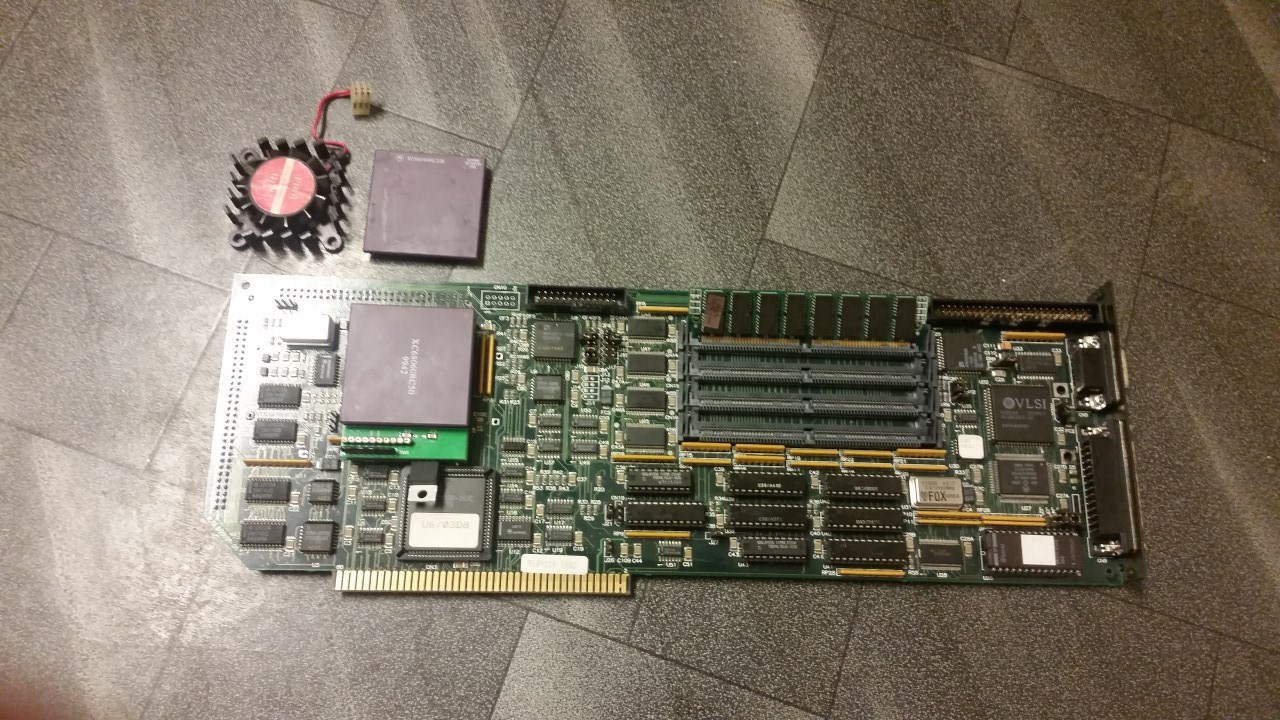

Voici une bonne nouvelle pour les possesseurs de GVP 040 Combo, l'adaptateur 040/060 fonctionne !

C'est Christer un lecteur de ce blog qui me poste ces photos !

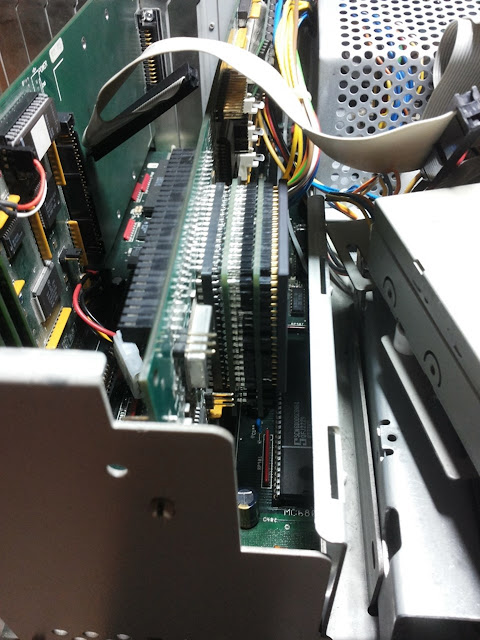

Avec ma speciale exec.library 45.20a pour son Amiga 2000 flashée dans une eprom, l'ordinateur boot :

Il est nécessaire de changer l'oscillateur, et de remplacer l'original par un 33 Mhz pour obtenir un 68060 fonctionnant à 66 Mhz :

Il est conseillé d'utiliser la 68060.library v46.7 de Phase5


jeudi 3 mars 2016

Curvature

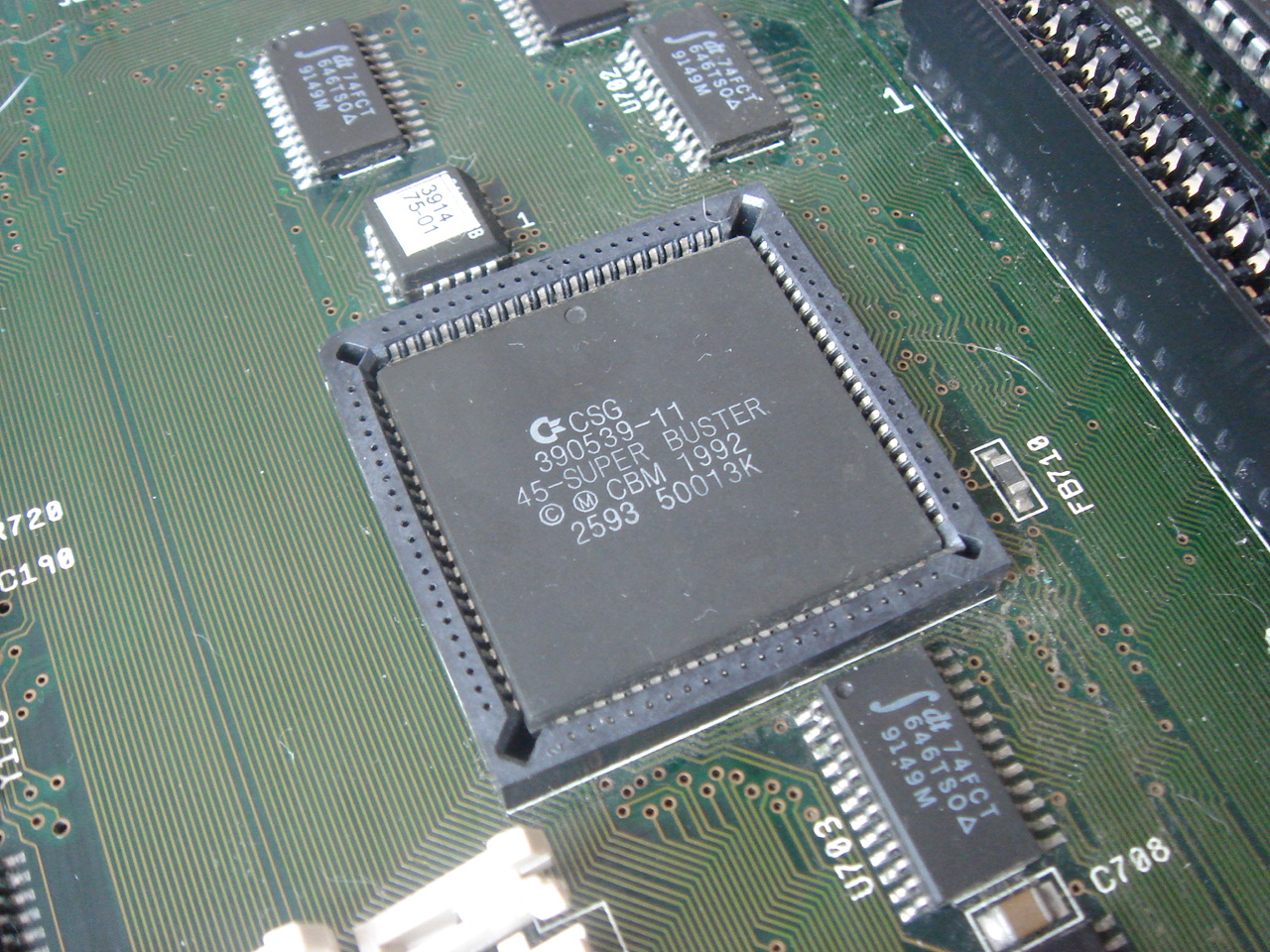

Voici une prestation illustrée de photos que je propose lors de la restauration de 4000D : le soudage du buster directos sur la carte.

Puisque la version -11 est la dernière, autant le soudé car avec le temps, le support se courbe et il peut alors apparaître des faux contacts.

D'ailleurs, si votre 4000 fait un écran jaune à l'allumage, le soucis peut venir de là !

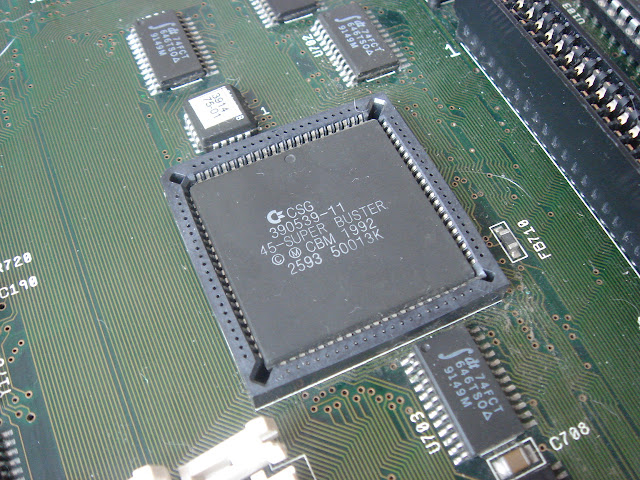

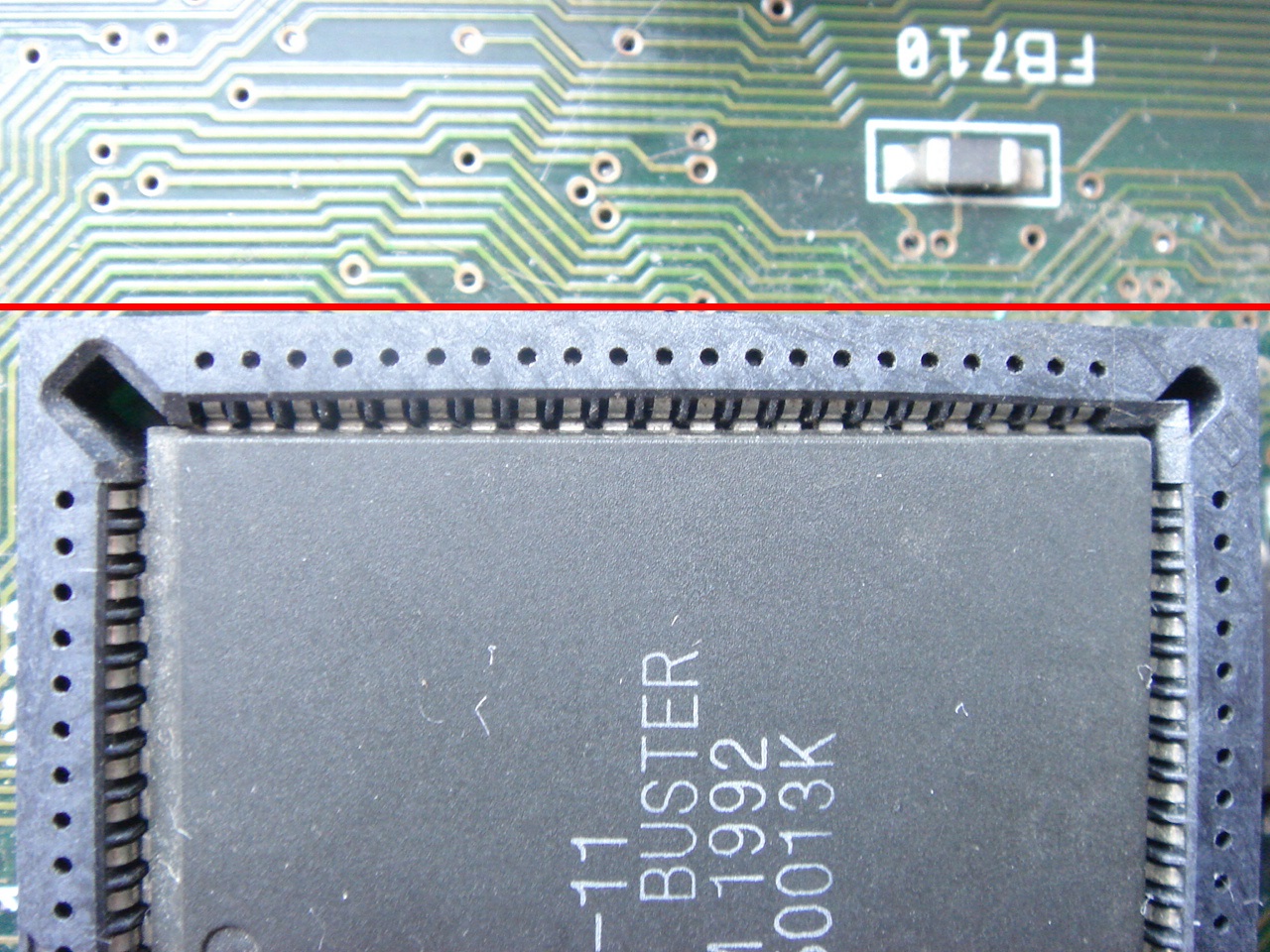

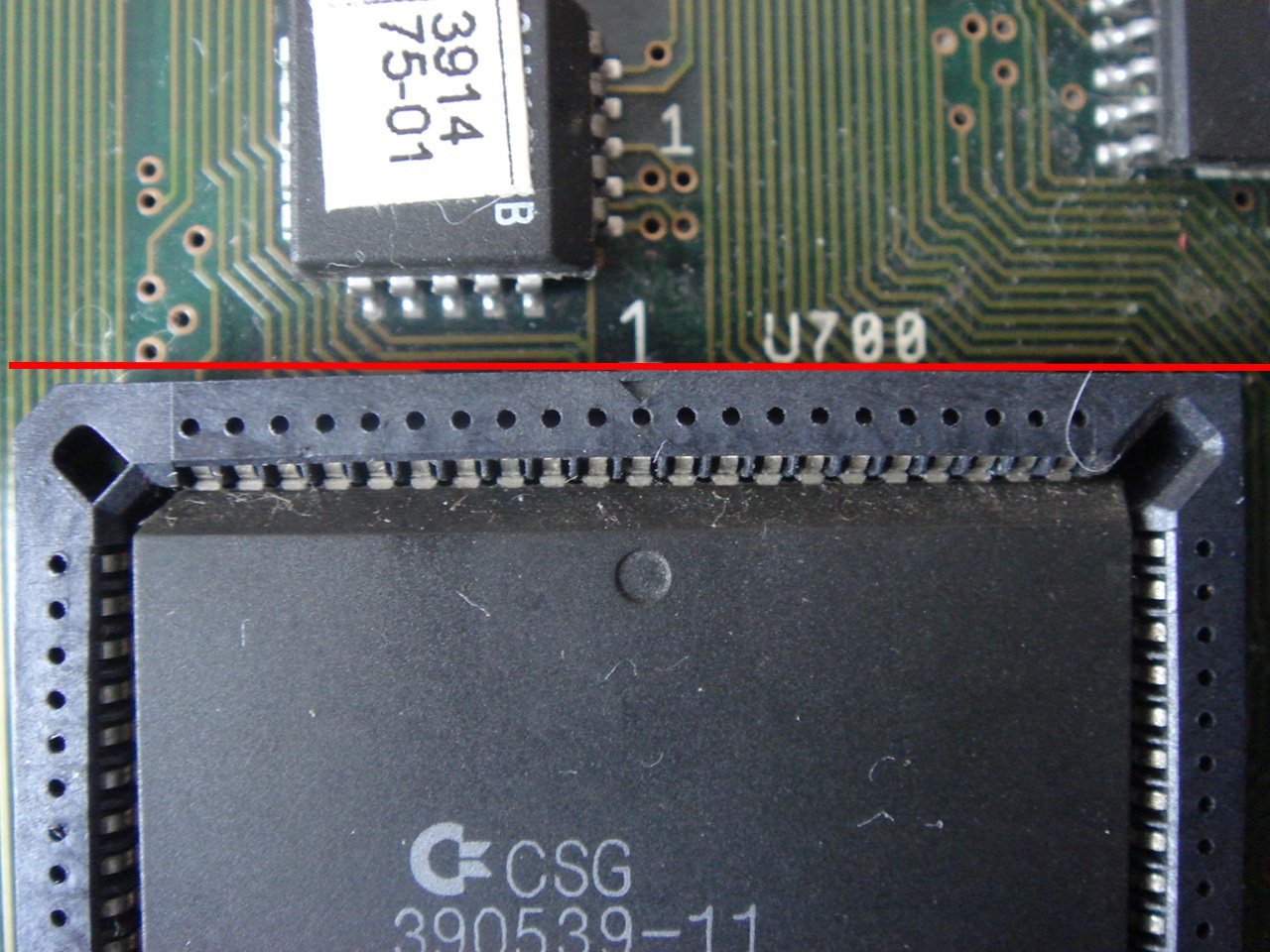

Regardez par vous-même, et ce sur les 4 côtés :

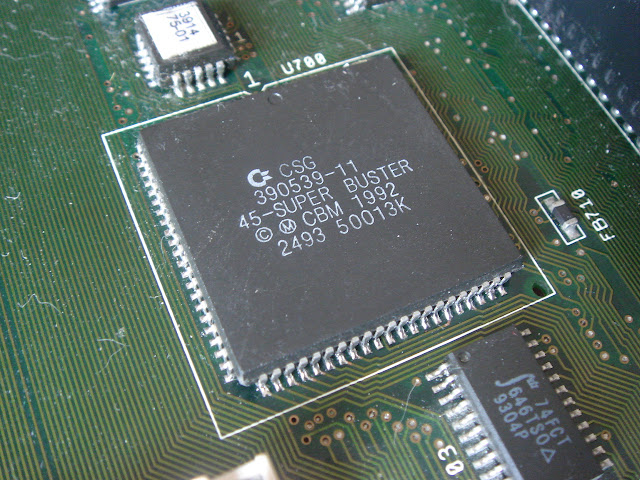

Bref, le mieux est donc le soudage direct comme ceci :

Encore une panne potentielle écartée de façon définitive !
