Apollo stabilité (V)

A1200 Tower :

La version pour les 1200 montés en tour est beaucoup plus simple. Si vous avez une alimentation AT, il faudra en changer, elles ne sont pas assez puissantes, surtout avec un Mediator ou GRex et plusieurs cartes Pci. Attention aux ATX bon marché, mieux vaut acheter une bonne alimentation de marque.

Toutes les alims ATX maintenant possèdent une prise supplémentaire qui contient tout ce qu'il nous faut, c'est à dire le +5v et le +3.3v :

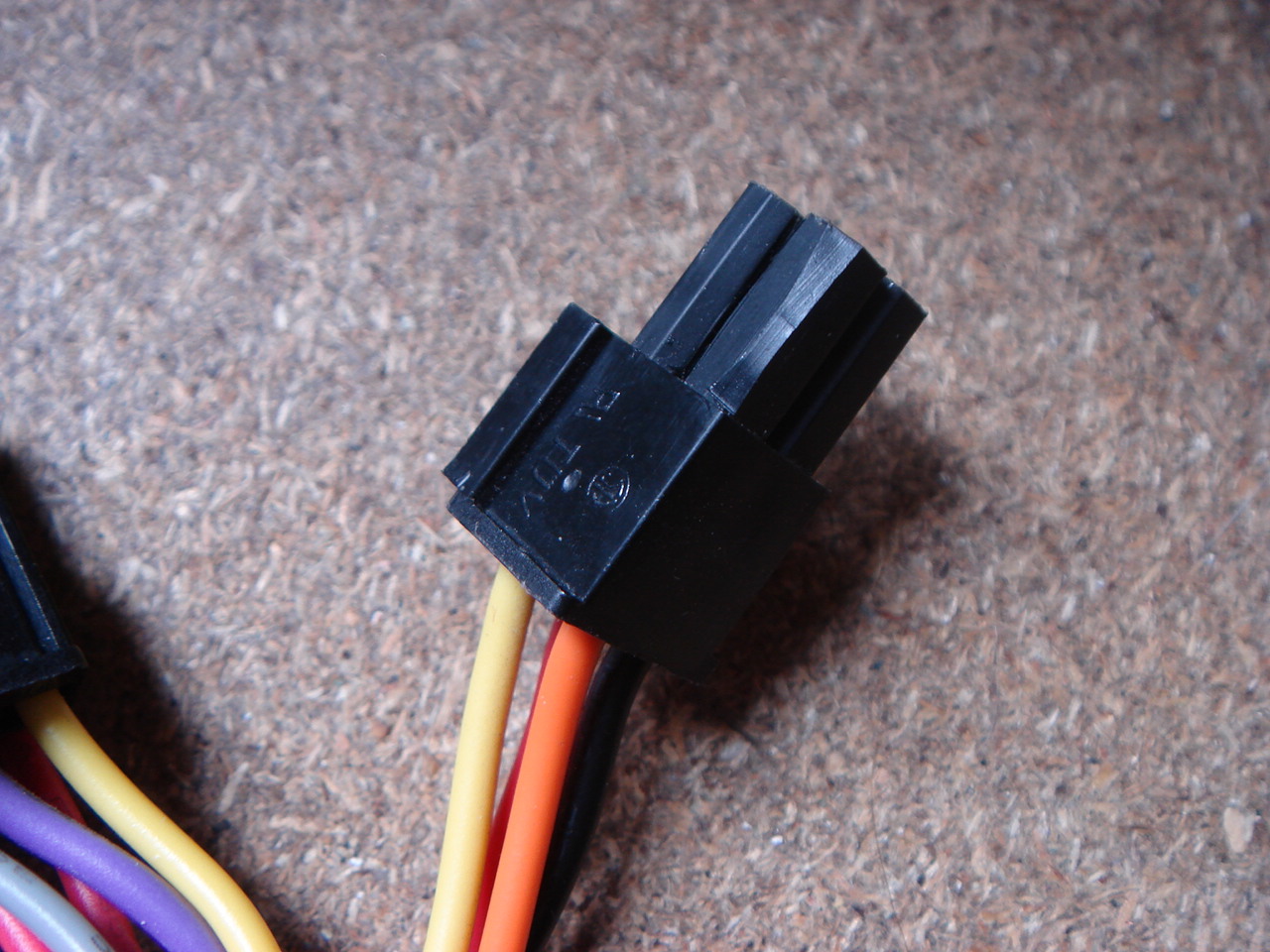

Il suffit donc de prendre une prise femelle :

Et voilà donc pour les 1200 tower qui eux n'ont pas besoin de l'add-on soudé sous la carte :

Amiga 1200 desktop et tower sont maintenant fin prêt pour les 060 dopés aux megastéroïdeshertz !


Apollo stabilité (IV)

A1200 Desktop :

Avant de continuer, voici un adaptateur plus simple à réaliser que d'aller souder les câbles directos dans l'alim. Une prise femelle ATX est requise dont il faut relier le vert (PS_ON) à la GND pour qu'elle démarre en appuyant sur son interrupteur :

Ensuite, relions les câbles respectivement :

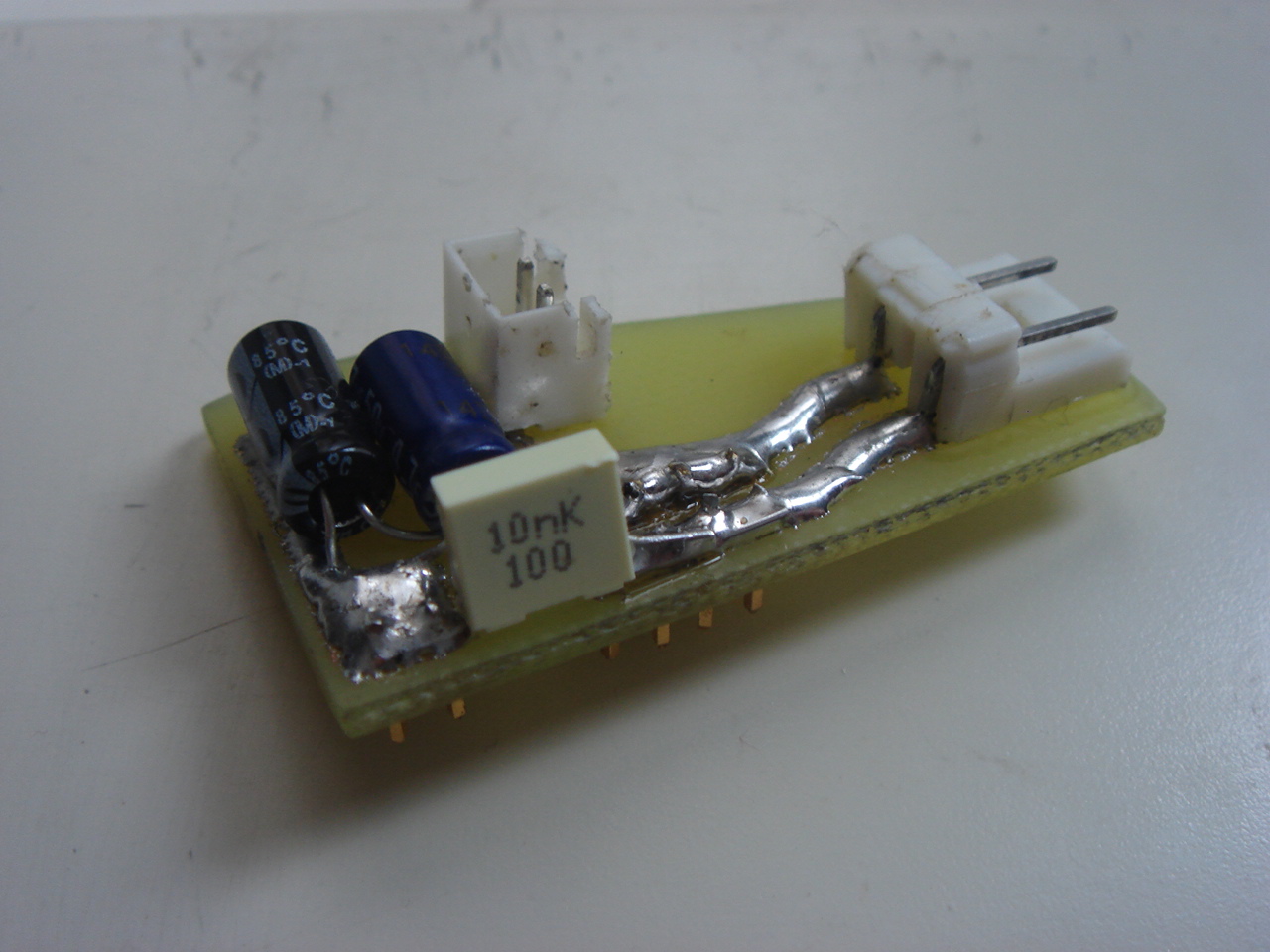

Maintenant que nous avons le +3.3v, plus besoin du régulateur de l'adaptateur. En voici donc un nouveau. Les trois diodes ont aussi été ôté, il parait qu'elles étaient présentes à cause d'un bug dans les 060 rev1 qui refusaient de démarrer sans. Les rev1 ne sont plus intéressants puisqu'ils n'acceptent que le 64 ou 66 Mhz, vive les rev6 maintenant :

Un connecteur supplémentaire +5v est ajouté pour un éventuel ventilateur :

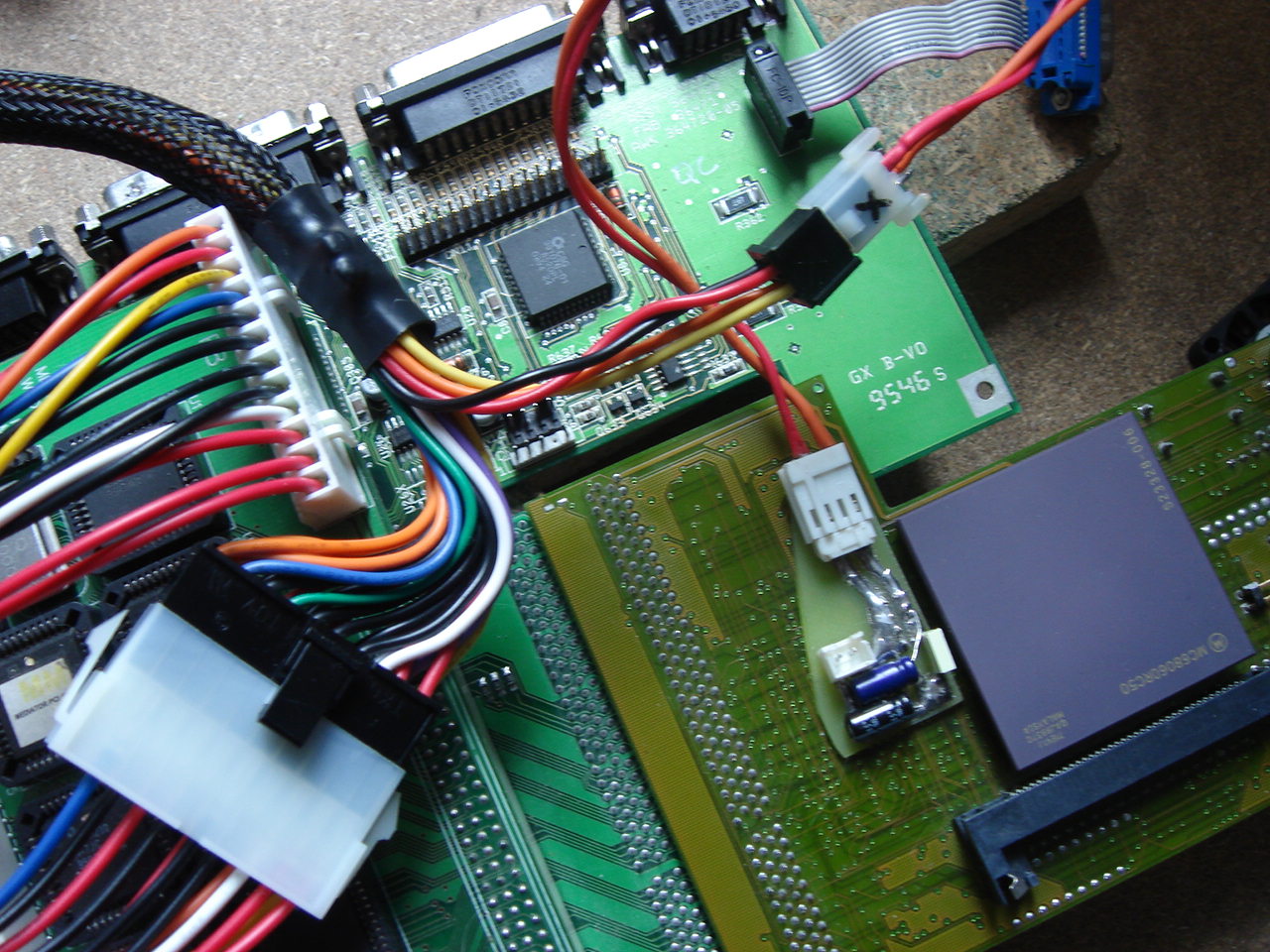

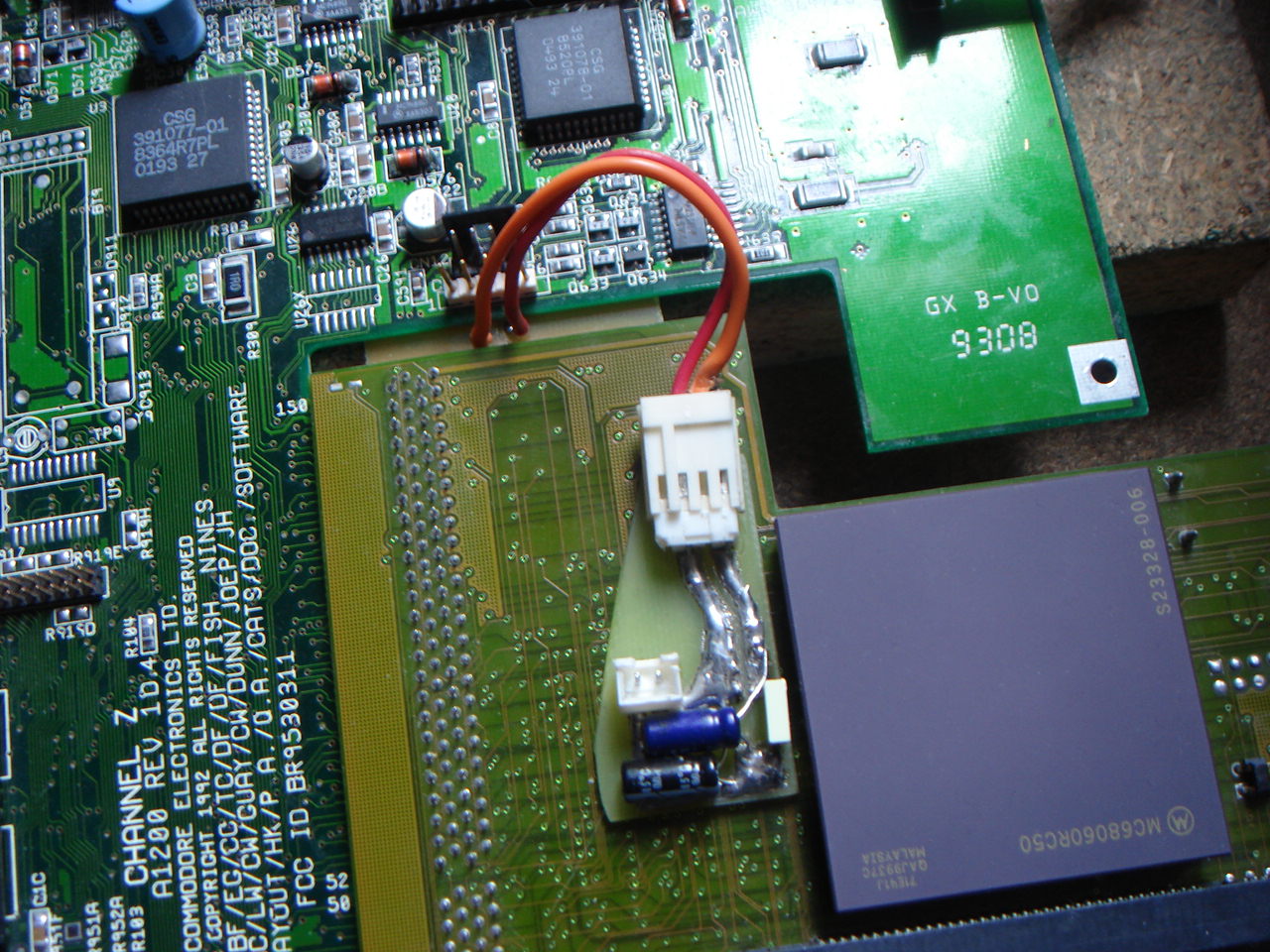

Voilà. Le coeur du 68060 est ainsi directement alimenté en +3.3v :

Toutes ces modifs ne sont nécessaires que pour les 060 à fort overclocking, soit plus de 95 Mhz.


Apollo stabilité (III)

Sur la carte de l'Amiga 1200, le Shield et la GND de la prise alim sont communs mais sur deux pinoches distinctes. Son capot en plastique a donc été ôté en découpant simplement une fente verticale dans sa tranche pour ainsi regrouper le Shield et la GND en un seul conducteur dans le câble :

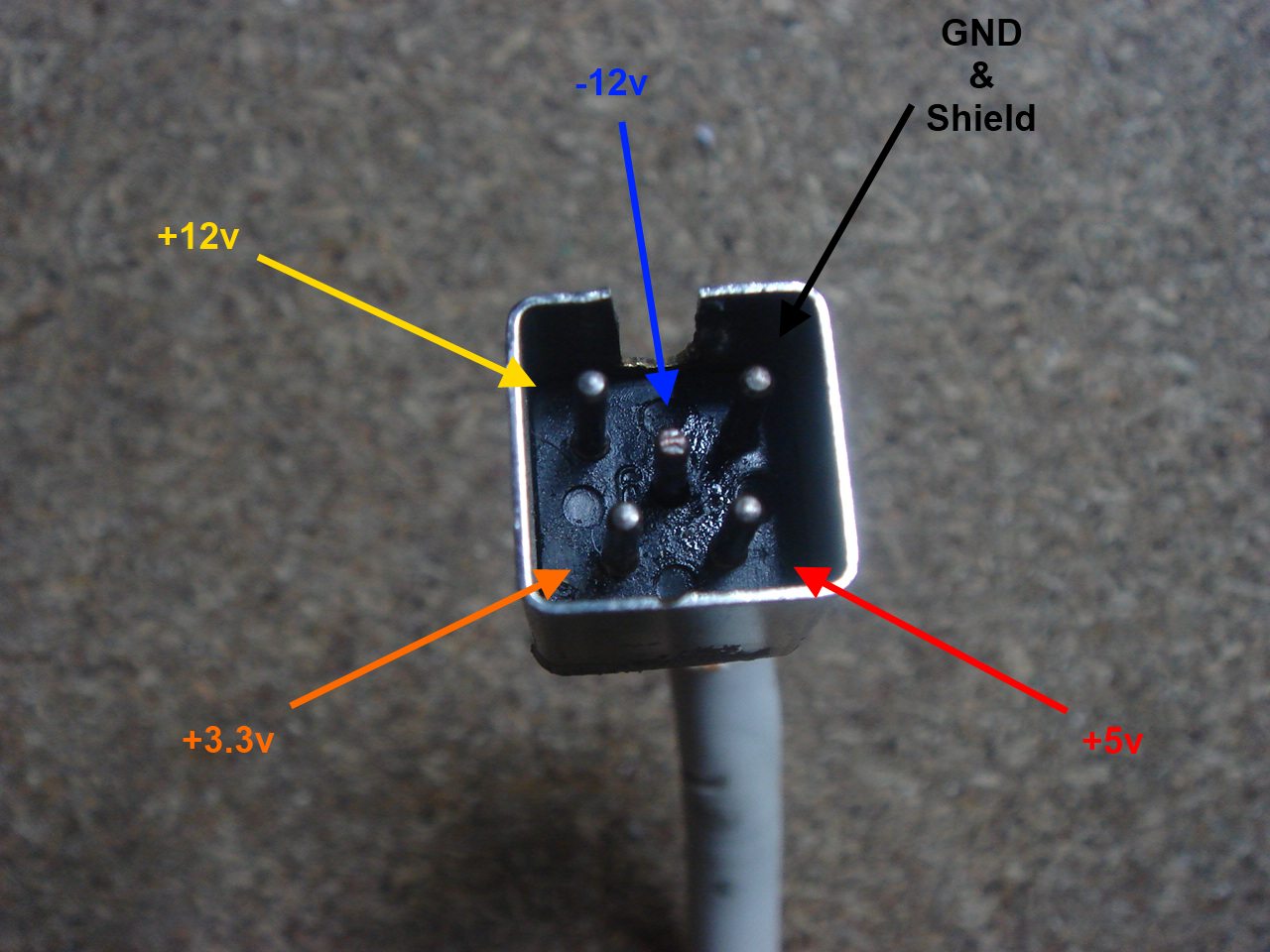

De ce fait, une pinoche est maintenant disponible pour du +3.3v qui va nous être très utile :

La prise retrouve son aspect d'origine en la remplissant de colle chaude comme ceci :

Chacun des cinq conducteurs ont été ensuite reliés à la nouvelle alim PC :

Alimentation qui je l'espère sera assez puissante. C'est surtout le +5v et le +3.3v qui sont importants sur Amiga maintenant, plus que le +12v qui sert peu :

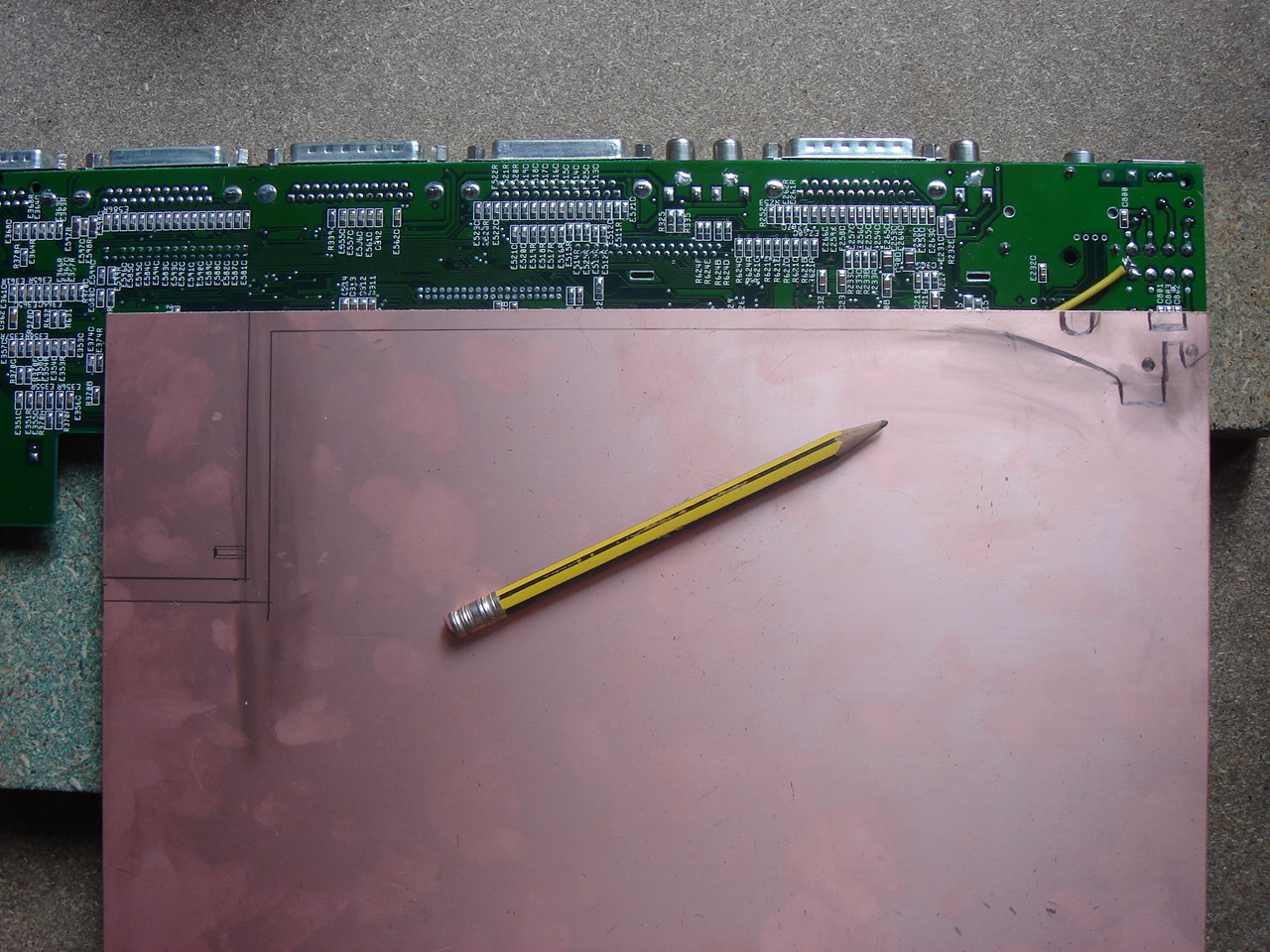

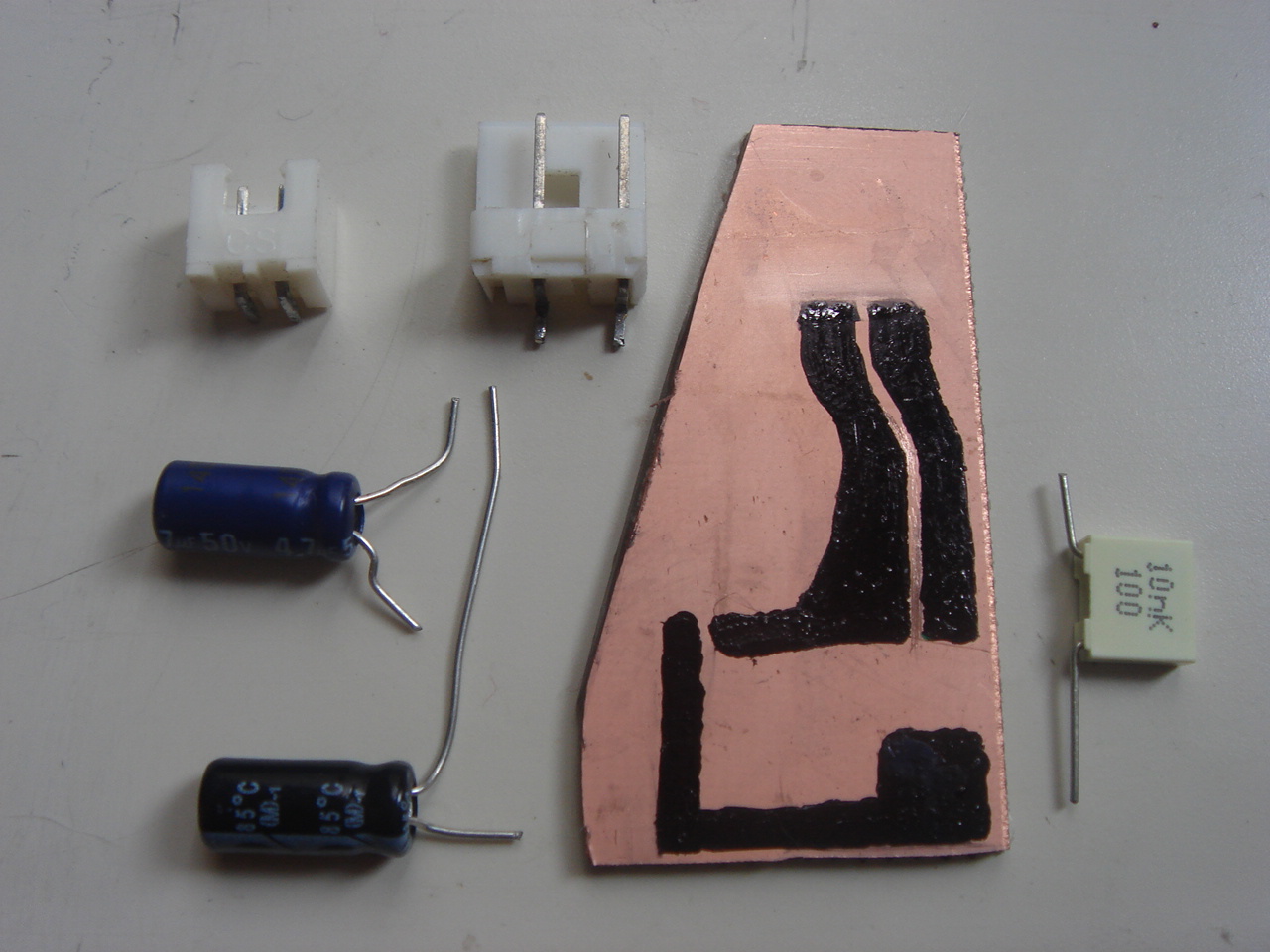

Dessinons ensuite les contours de la plaque d'alimentation sur une PCB neuve simple face :

Ma Dremel à 35 € est vraiment toute pourrie et donne des résultats très moyen :

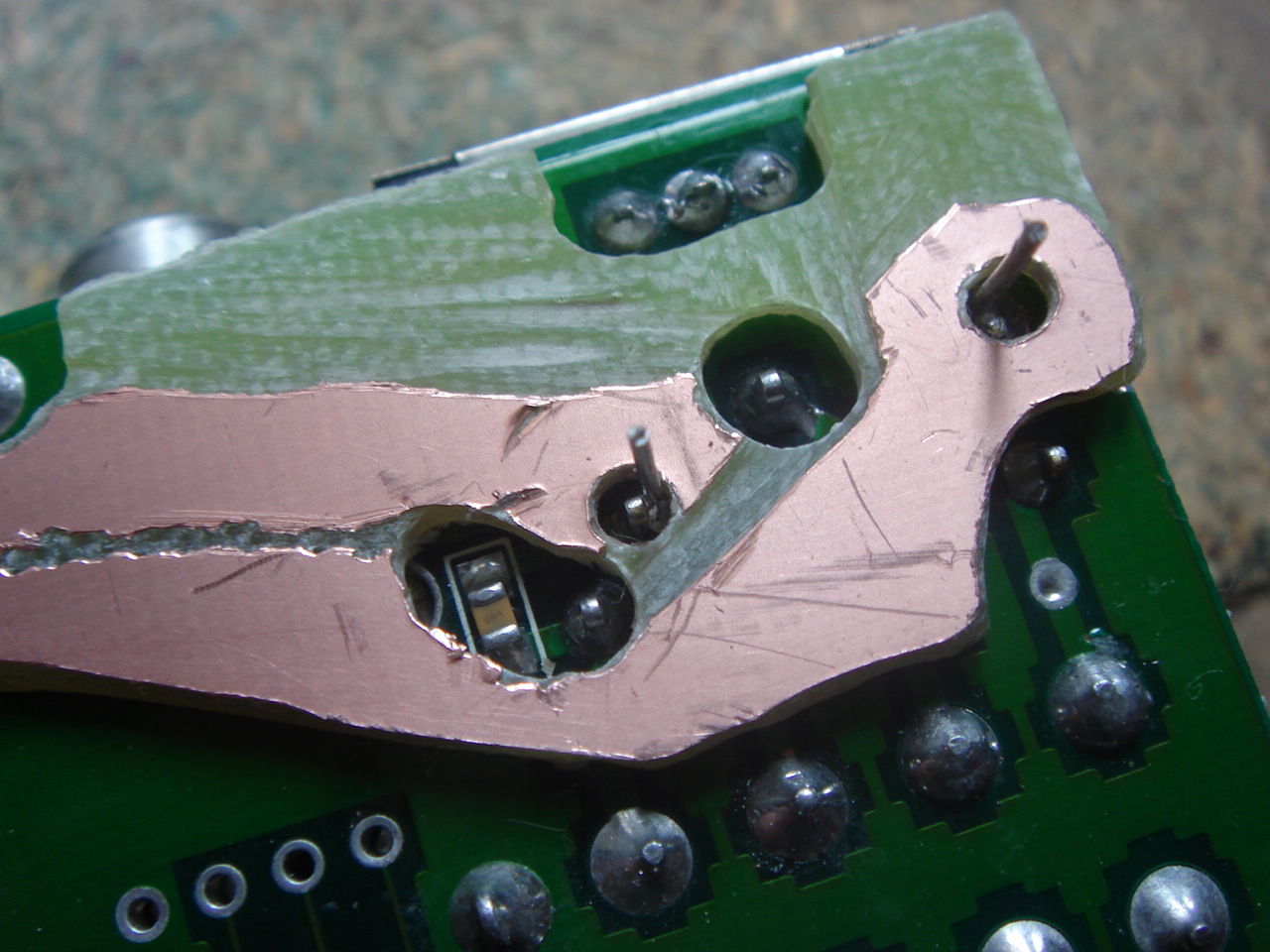

Il est nécessaire de prolonger les connecteurs :

Ensuite isolons ce connecteur de la carte avec de la colle chaude. ATTENTION, l'isolant ressemble à de la soudure sur la photo mais c'est de la colle chaude non-conductrice bien évidement :

Là aussi un prolongateur :

Le +5v sera soutenu et renforcé à ce niveau :

Ici, c'est simplement pour bien maintenir le bouzin :

Prêt à être soudé maintenant :

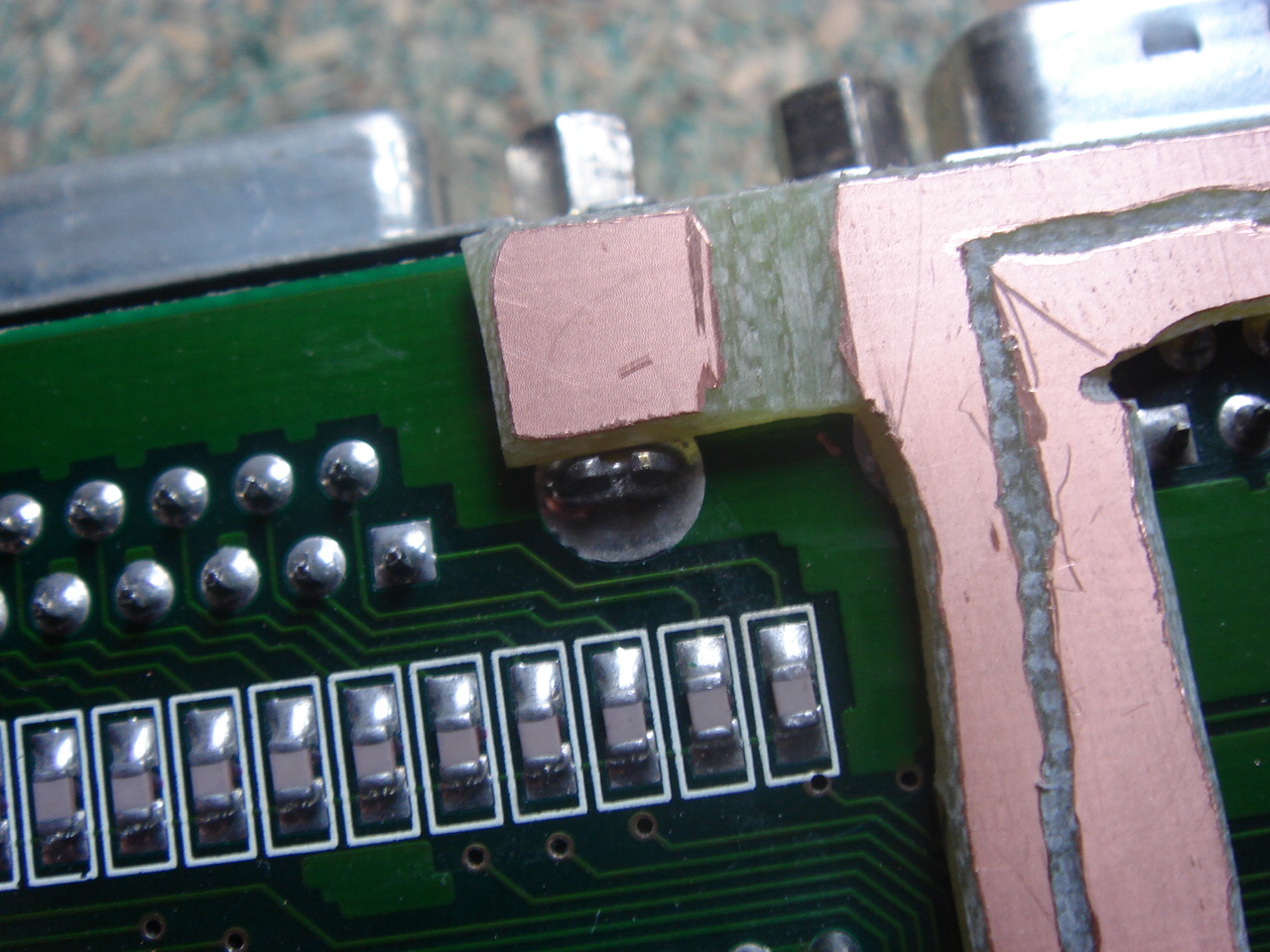

Avant soudage, j'ai préféré recouvrir toute la partie conductrice en cuivre d'un fin film de soudure :

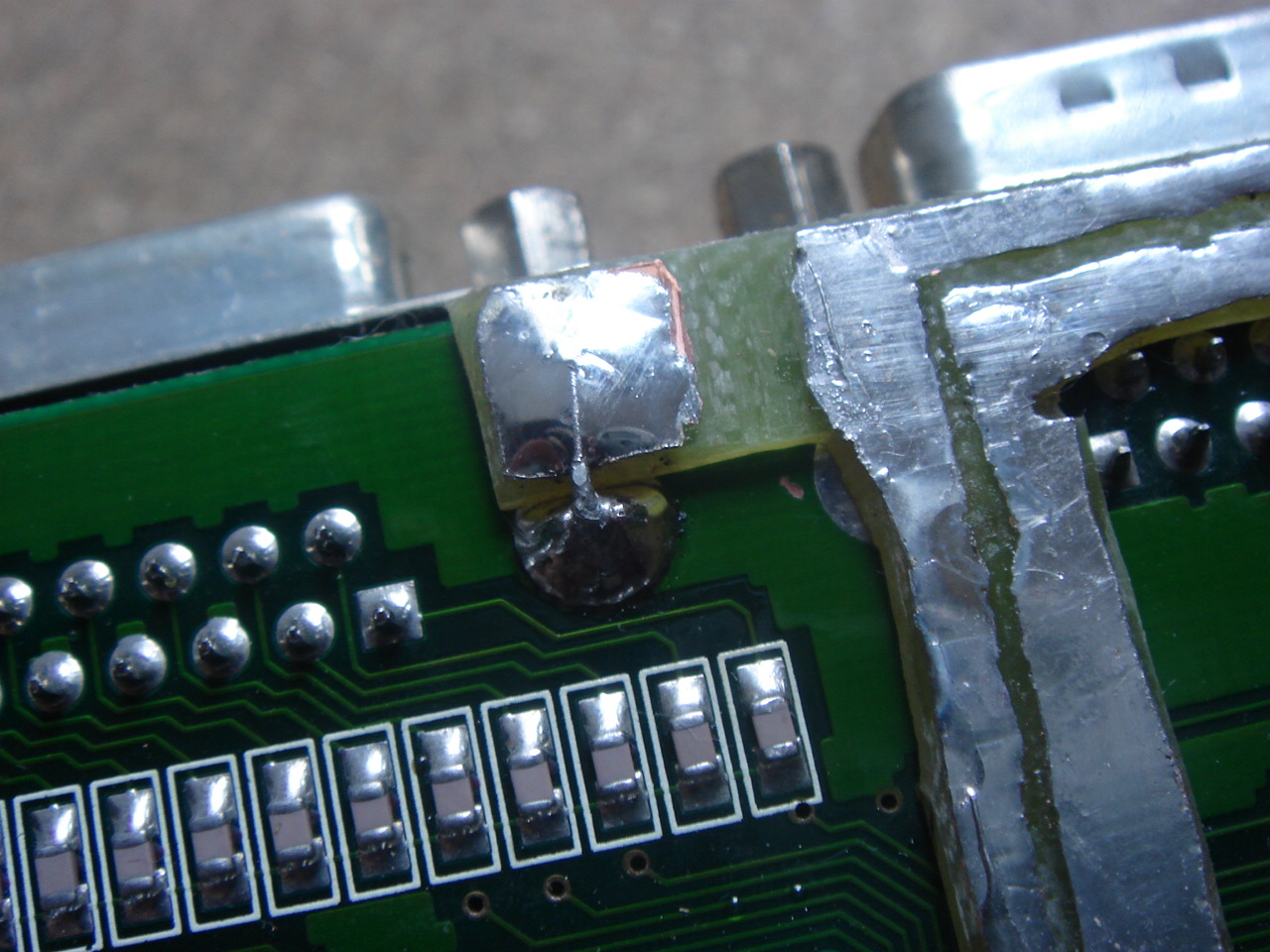

Allez, cette fois, soudons pour de bon :

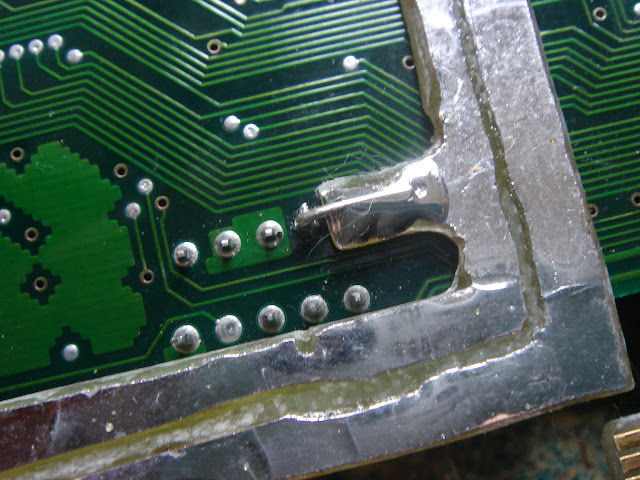

Terminé :

Cette bidouille permet donc d'avoir un fort +3.3v disponible pour un 1200 monté en desktop, ainsi que de soutenir le +5v sur toute la carte de l'Amiga. Et d'ôter le gros câble jaune du début bien disgracieux !

C'est bien sûr un proto crado fait avec les moyens limités du bord ici, et qui de toute façon en restera là : il existe une bien meilleure solution, plus complexe à réaliser mais qui sera au final beaucoup plus simple pour les utilisateurs...


Apollo stabilité (II)

Une nouvelle bidouille aujourd'hui, bien sympathique et surtout très pratique.

Commençons par dessouder le connecteur alimentation :

Ensuite les trois connecteurs RCA :

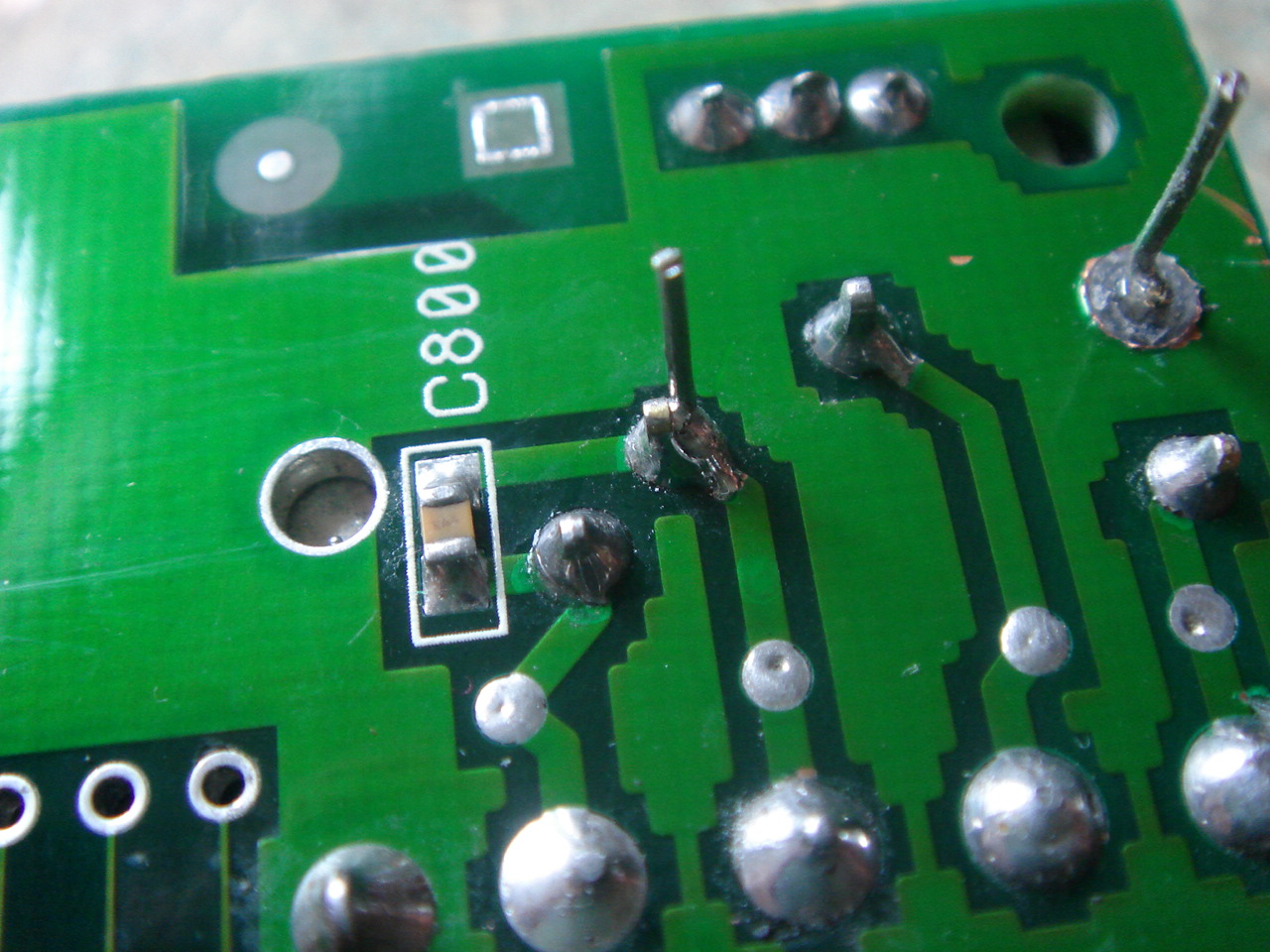

Il faut aussi ôter la soudure ici...

... et couper à ras ce qui dépasse de façon à ce que cette partie deviennent plate :

Ensuite, raccourcir la tige avant de chacune des trois RCA :

De façon à ce que plus rien ne dépasse là aussi :

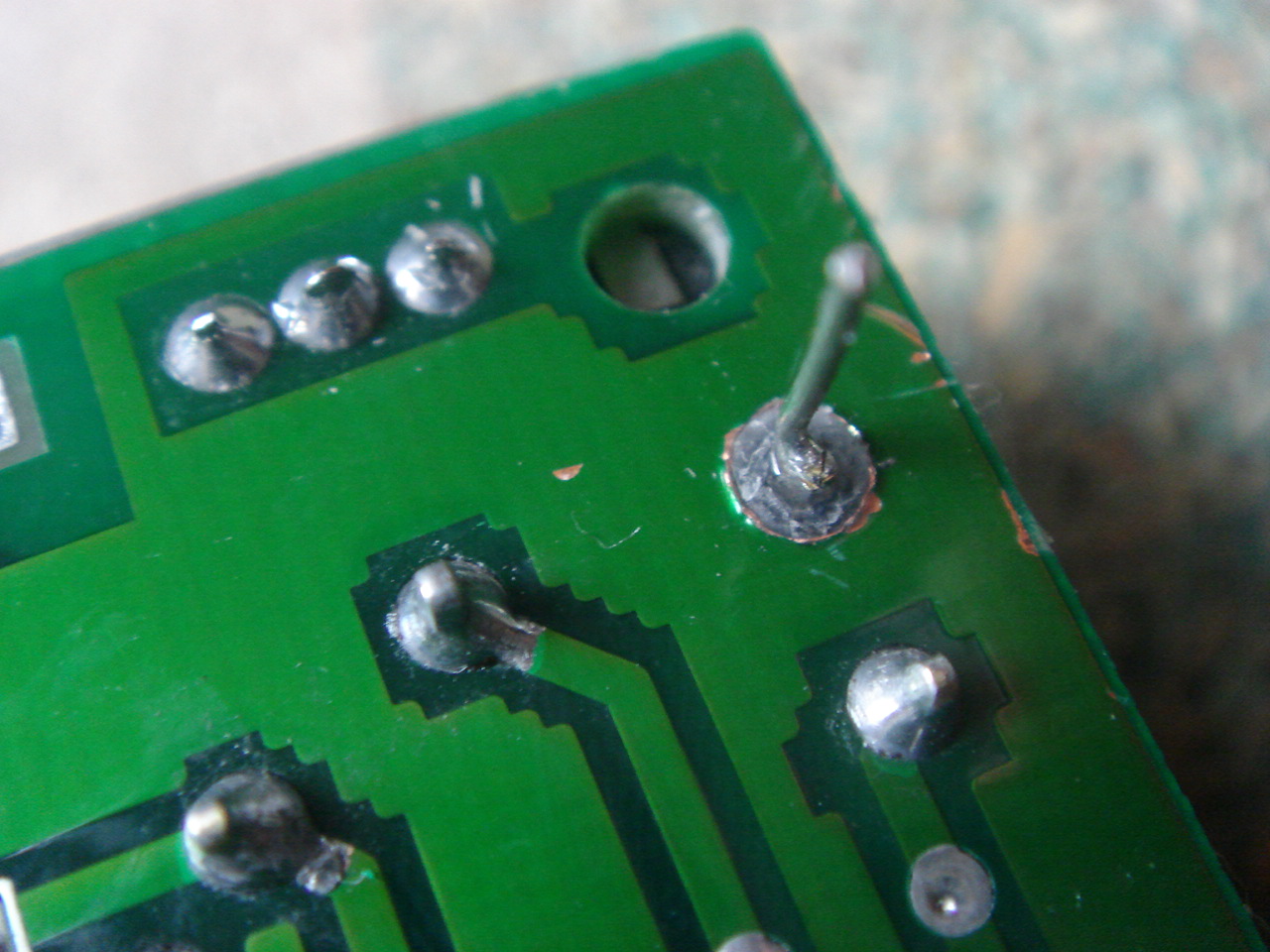

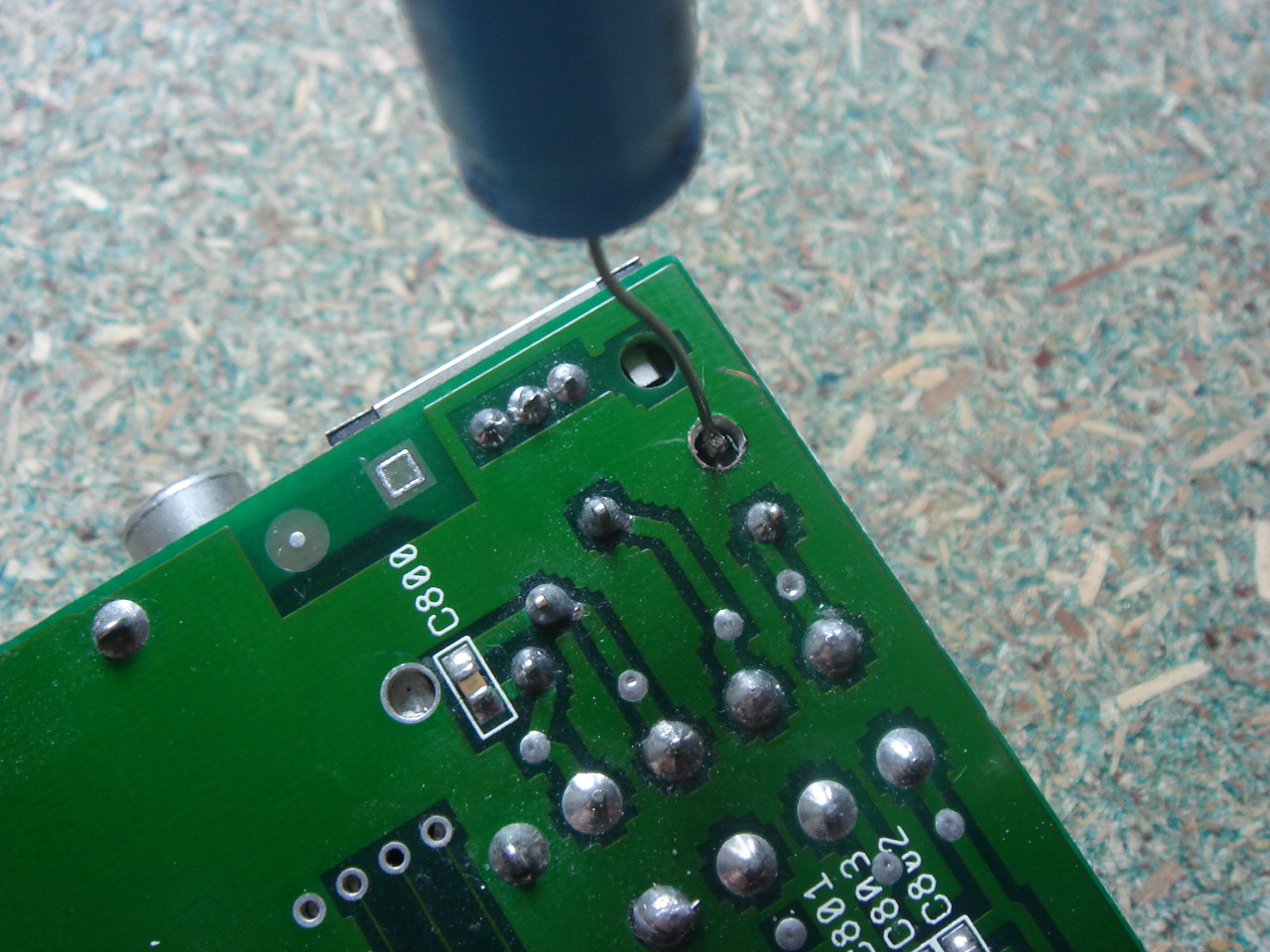

Il est nécessaire d'agrandir quelque peu ce trou. La PCB est multicouche, mais nous sommes en pleine GND sur le bord de la carte, il n'y a pas de pistes sous-jacentes :

Ressoudons alors le connecteur :

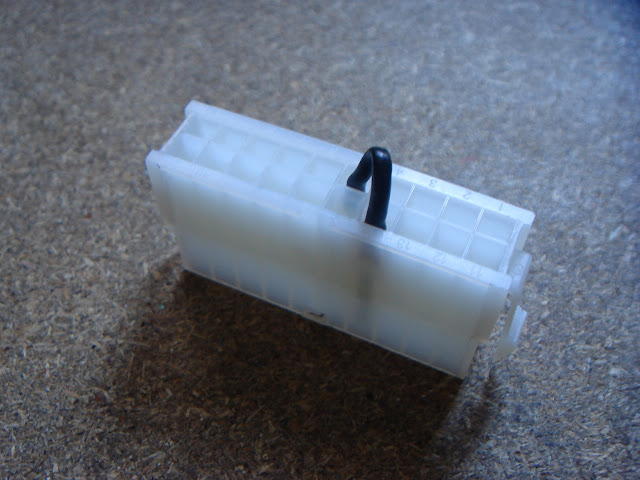

Ensuite, une allumette va nous être très utile :

Qu'il faut couper afin de la loger comme ceci :

Bien figer le tout avec de la colle chaude :

Découper ensuite avec une Dremel juste l'ergot de la prise d'alimentation :

L'insertion doit être possible bien sûr :

Le but était de rendre impossible le branchement des anciennes prises non-modifiées, c'est très important pour la suite :
