lundi 20 juin 2011

PCMCIA fixé

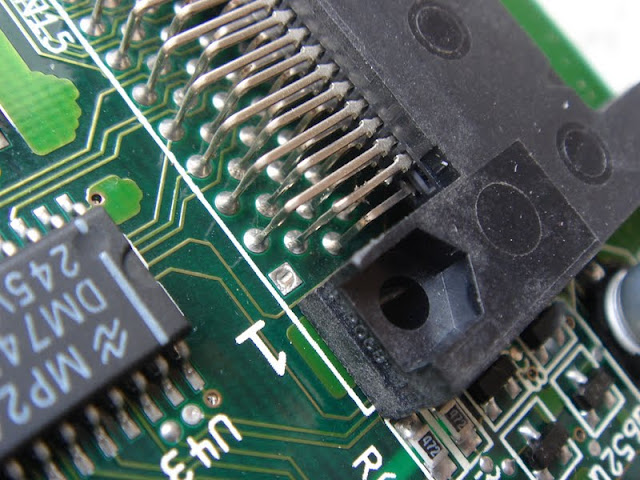

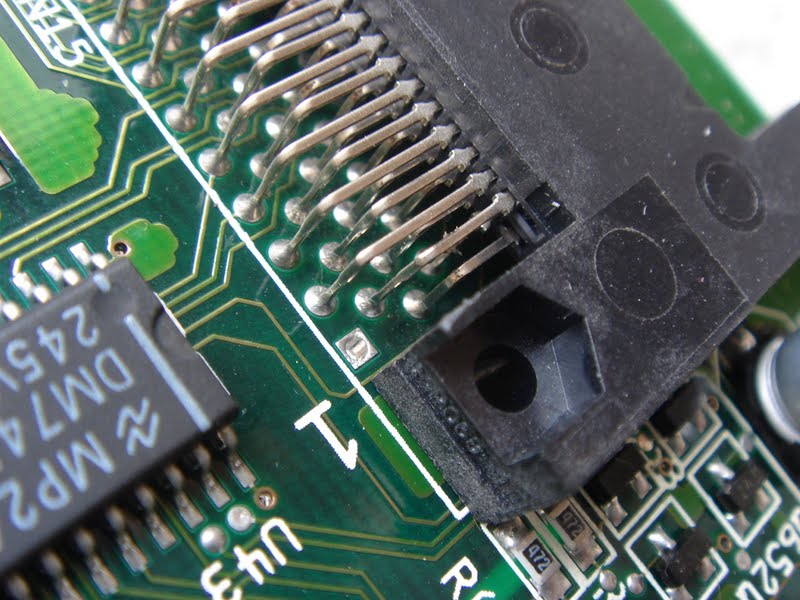

Ouille ce port PCMCIA :

La pinoche 1 était même cassée, elle a été dessoudée :

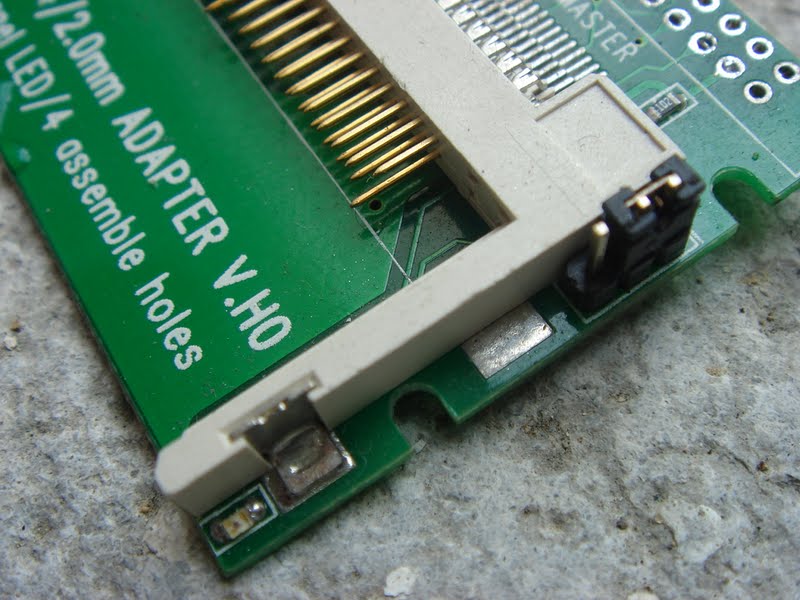

Heureusement, j'avais gardé l'adaptateur CF => IDE qui ne marchait pas, et qui avait déjà servit pour la Subway :

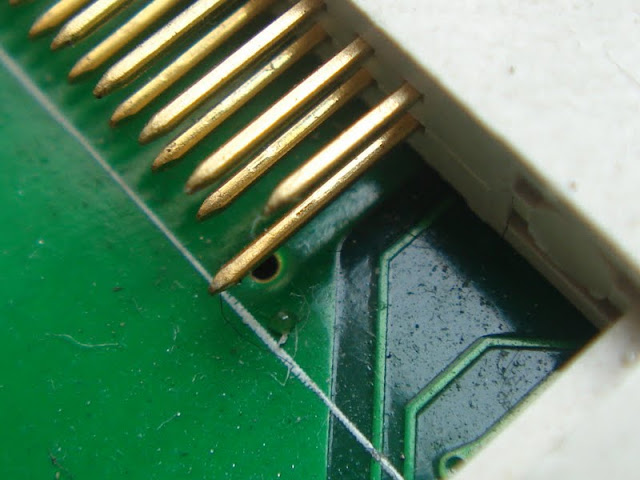

Voilà otée ce qui va nous être très utile :

Qu'il a fallut aplatir :

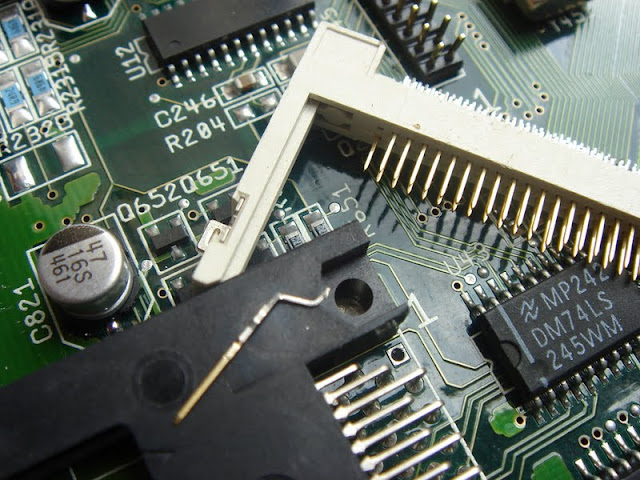

Et insérée dans le connecteur :

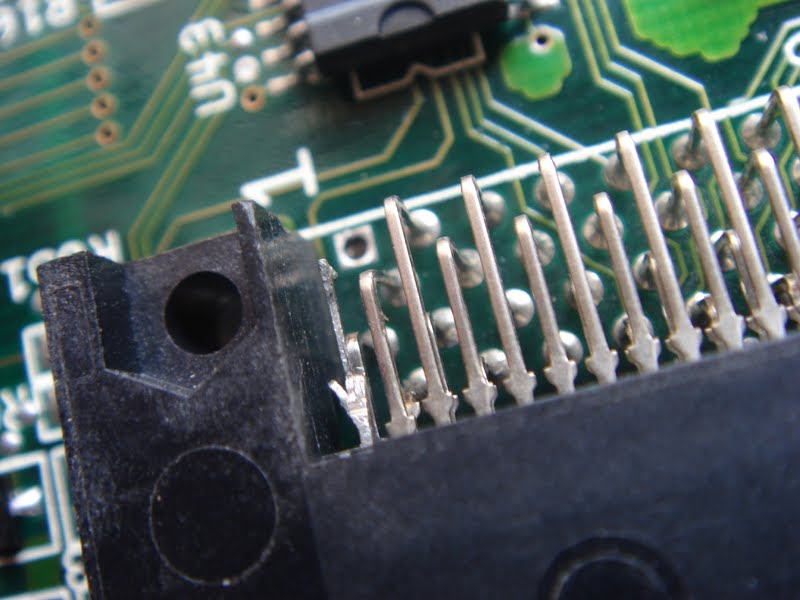

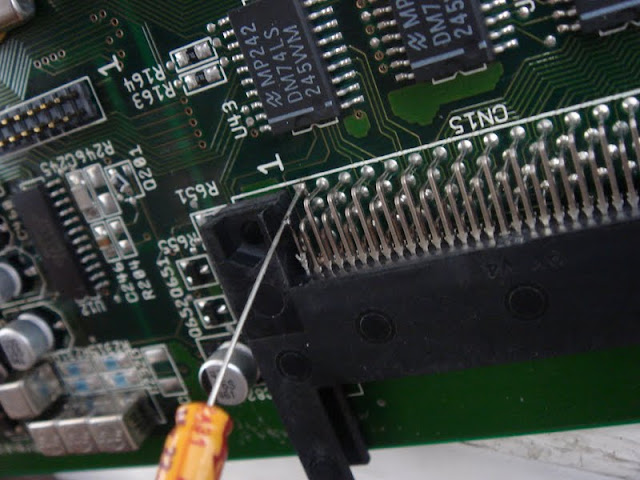

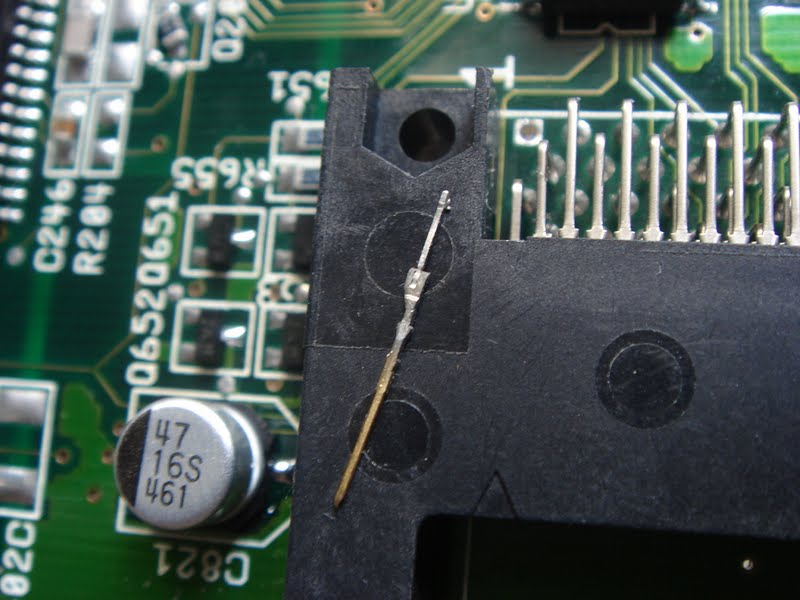

Etant trop courte, il suffit ensuite de prendre une tige de condensateur :

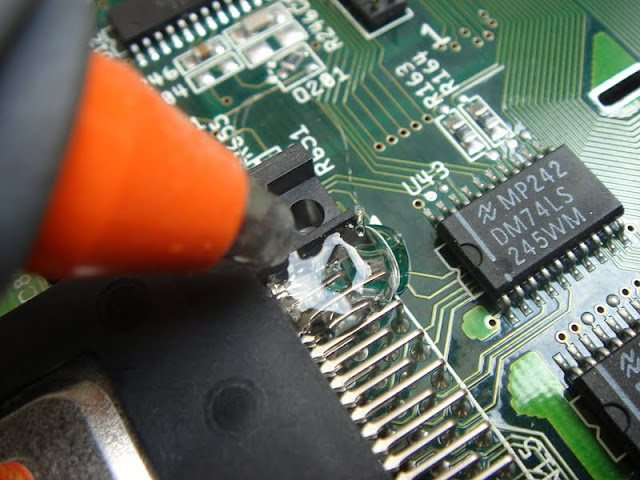

Solidifions le tout avec de la colle chaude :

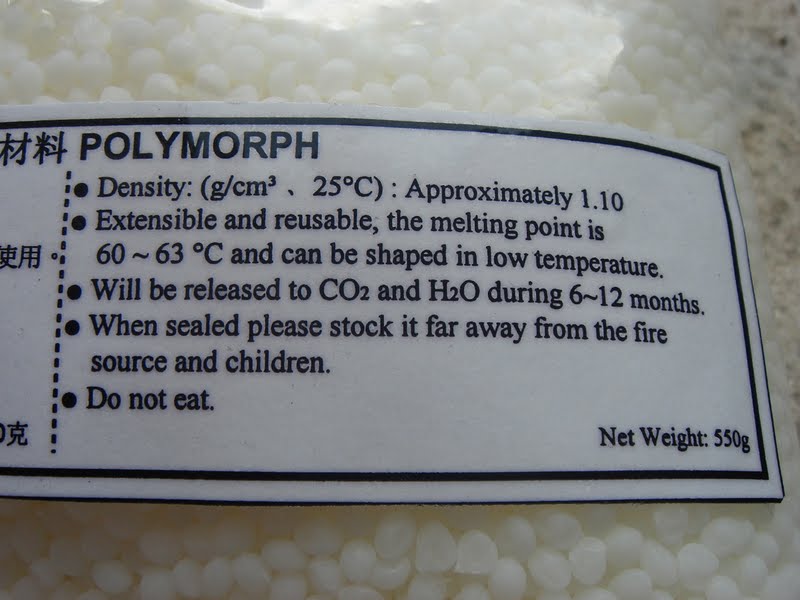

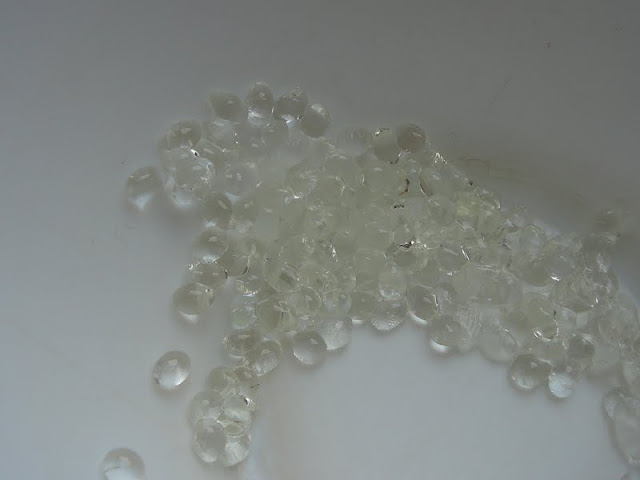

Pour recréer le bout du connecteur cassé, il faut utiliser de la pâte polymorphique. Ici en granulée :

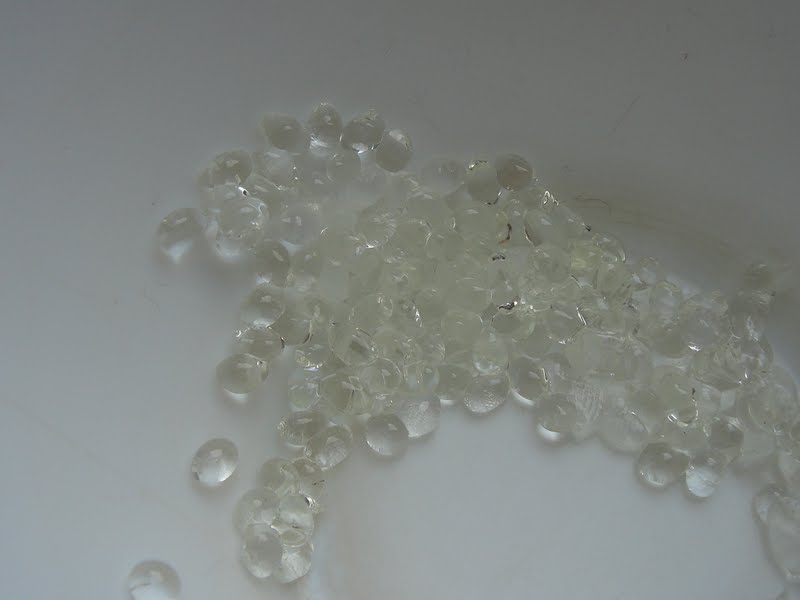

En chauffant avec un sèche cheveux ces granules, ils vont devenir transparent lorsque la température aura atteinte environ 60° :

Ils deviennent alors parfaitement malléable et prennent la forme que nous voulons, comme de la pâte à modeler. Il suffit de l'appliquer au bon endroit, et la pâte s'adapte automatique aux contours voulus :

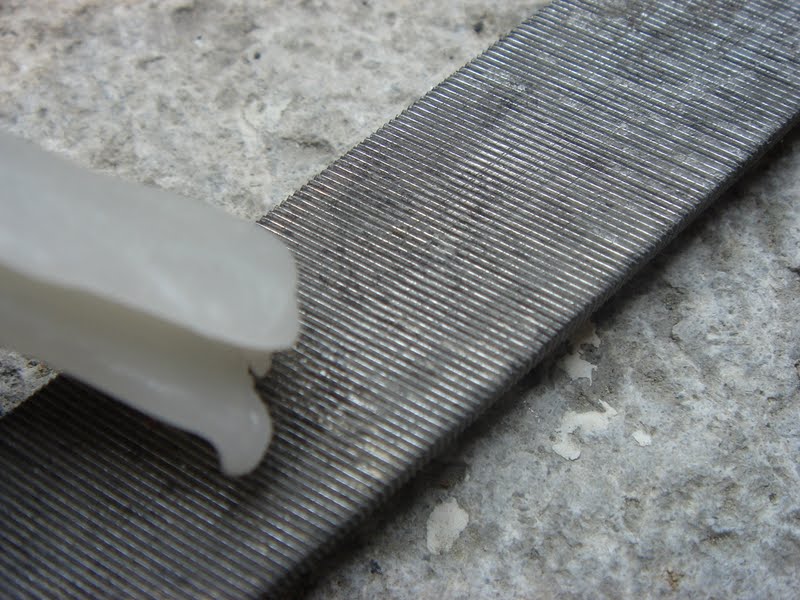

Au bout de quelques instants, la température diminue et l'objet se solidifie de lui-même ! Il est ensuite possible de l'ajuster comme bon nous semble :

Et même de le peindre !!

Voilà, un port PCMCIA presque comme neuf et opérationnel maintenant !


dimanche 19 juin 2011

FastATA ébouriffant

Le FastATA est vraiment un périphérique incroyable !

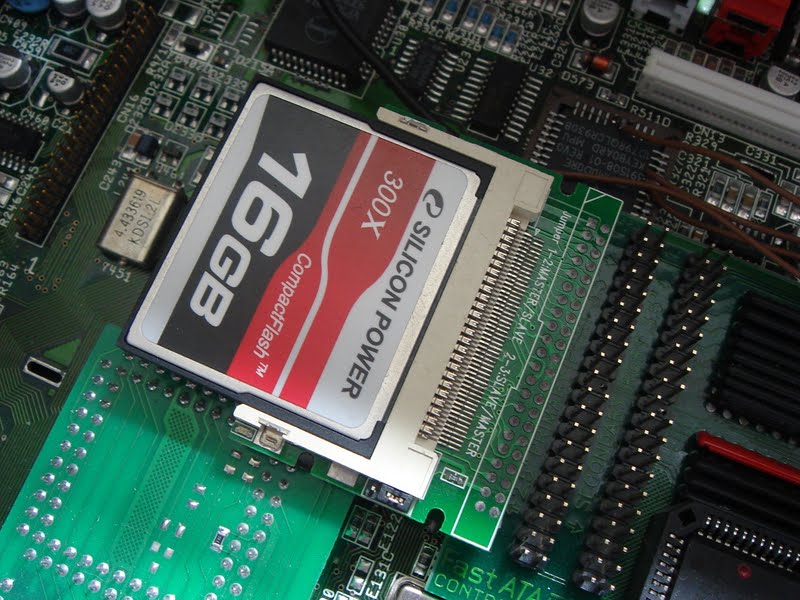

Ayant enfin reçu une CompactFlash rapide (300x), il est temps de tester tout ça :

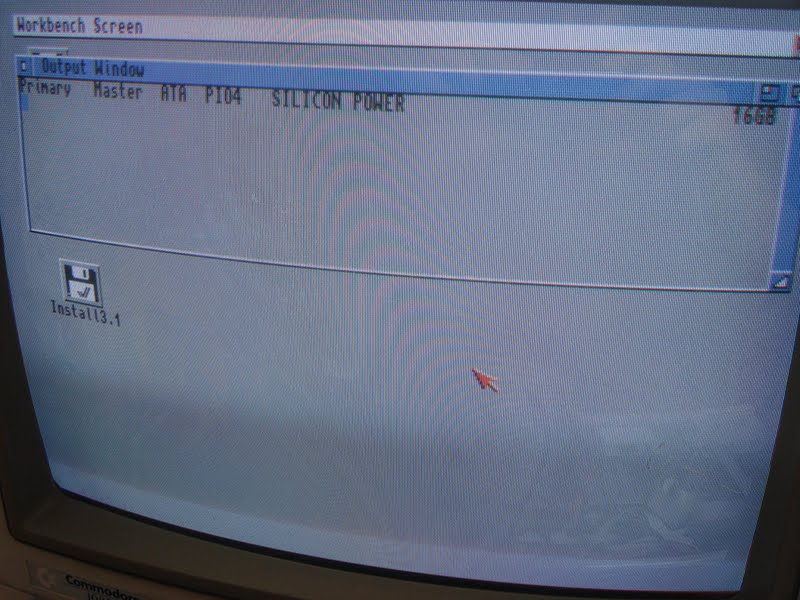

Le but est de faire fonctionner le FastATA en mode PIO4 ou 5. D'où l'achat d'une CF rapide. Lançons le driver :

Non, pas de directory, quedalle... Marche pas en PIO4... Peut-être le driver à ajuster pour les CompactFlash... Notez que c'est une Blizzard 1260@80 qui fonctionne ici. Et même en changeant le quartz par un 50, le PIO4 ne marche hélas toujours pas. Il semblerait que la carte accélératrice soit trop rapide, puisque un copain réussit à atteindre ce fameux PIO4 avec son ACA1230@56 !

Déjà, il est vivement conseillé de fixer le MaxTransfer à 0x1FE00 pour éviter des soucis :

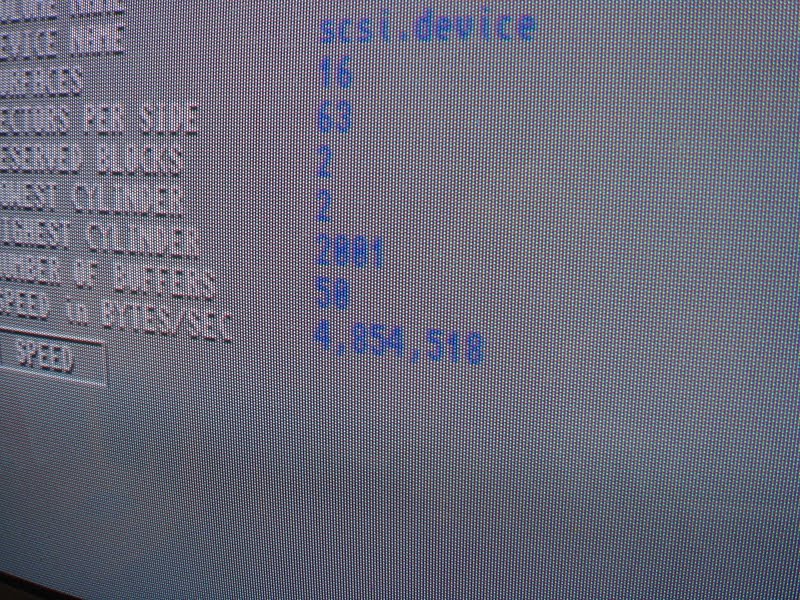

En mode PIO3, la vitesse est toute de même bonne :

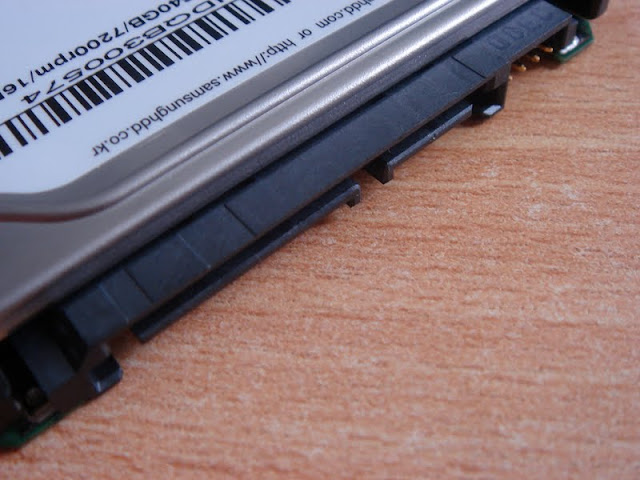

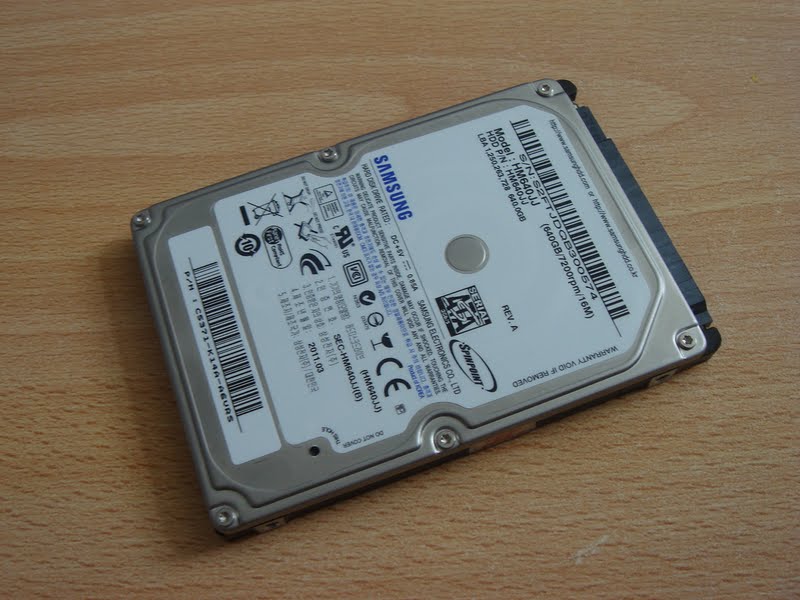

Voici un disque dur Sata 2 de 640 Go. Essayons avec, nous verrons bien :

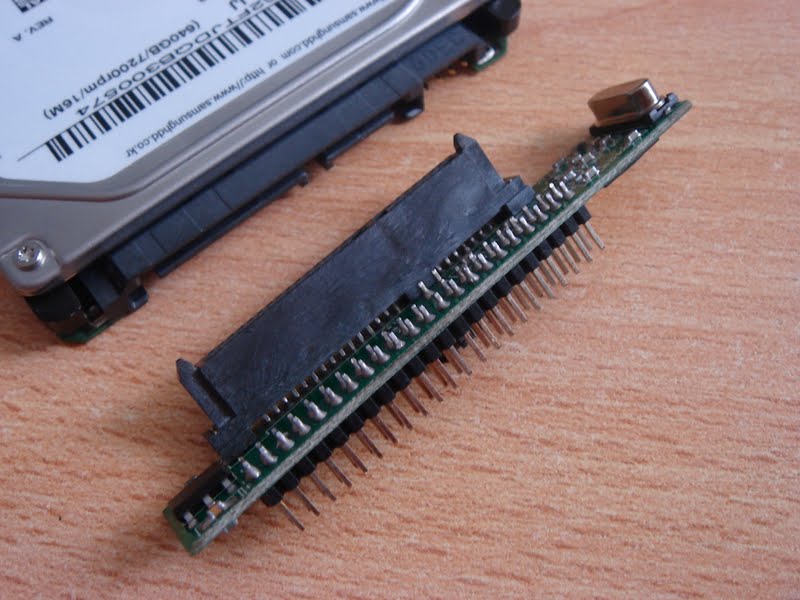

Il suffit d'ajouter un adaptateur Sata => IDE 2.5 :

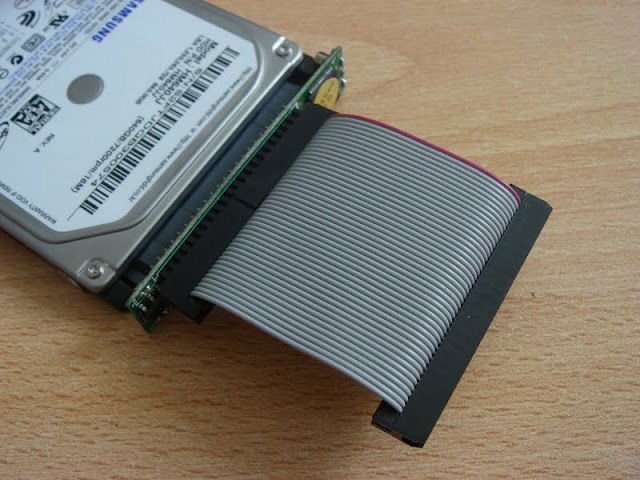

Avec la nappe qui va bien :

Pour booter, il faut positionner le JMP comme ceci :

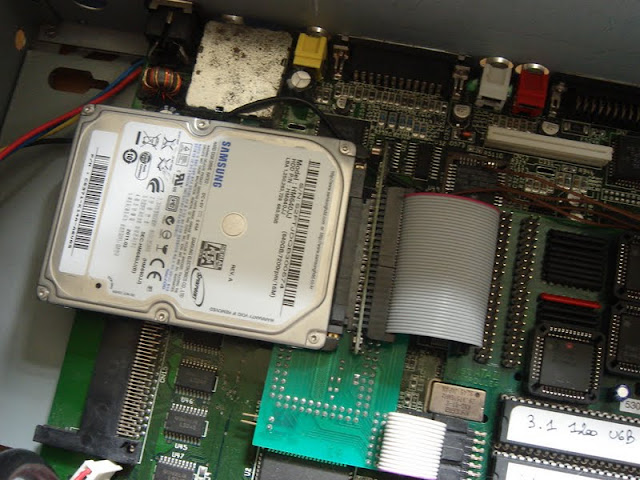

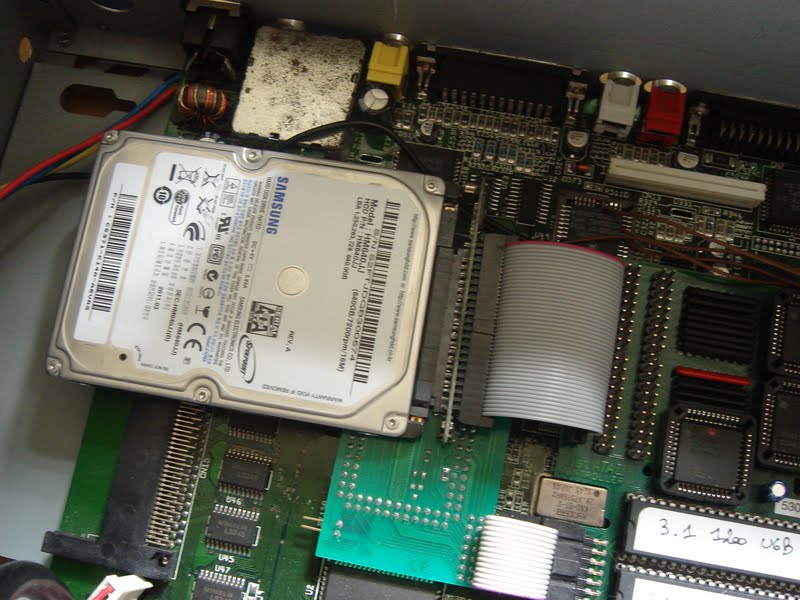

Connecté :

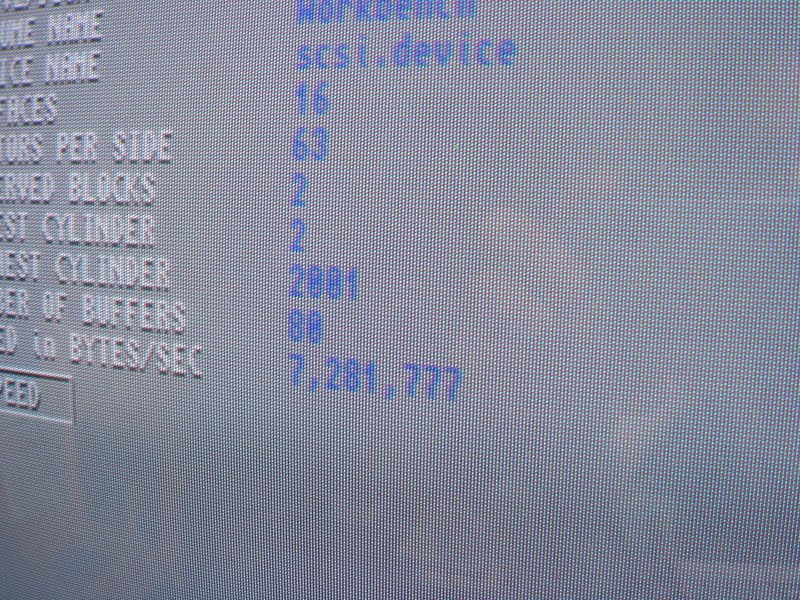

En mode PIO3, whaou...

Tentons le 4 :

Vavavoum, ça marche !! Le mode PIO5 n'est par contre pas sélectionnable puisque ce disque n'accepte que le PIO4 maximum...

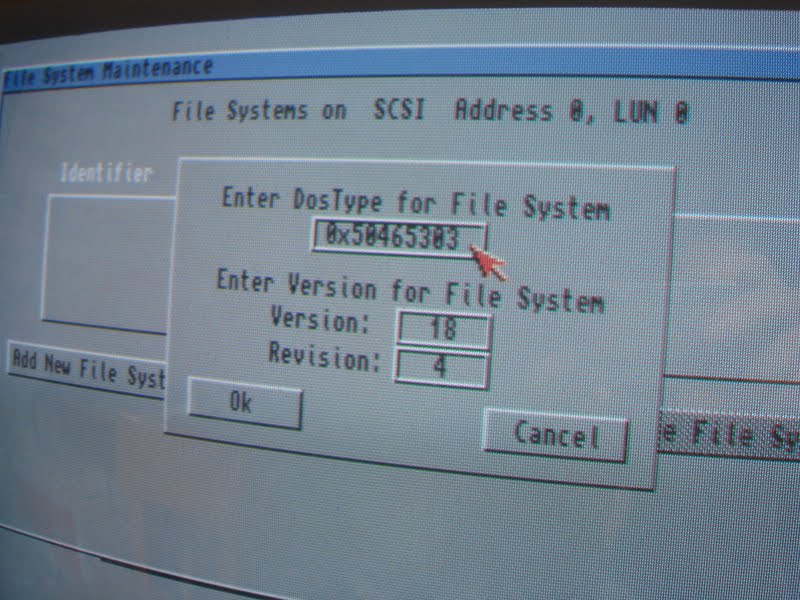

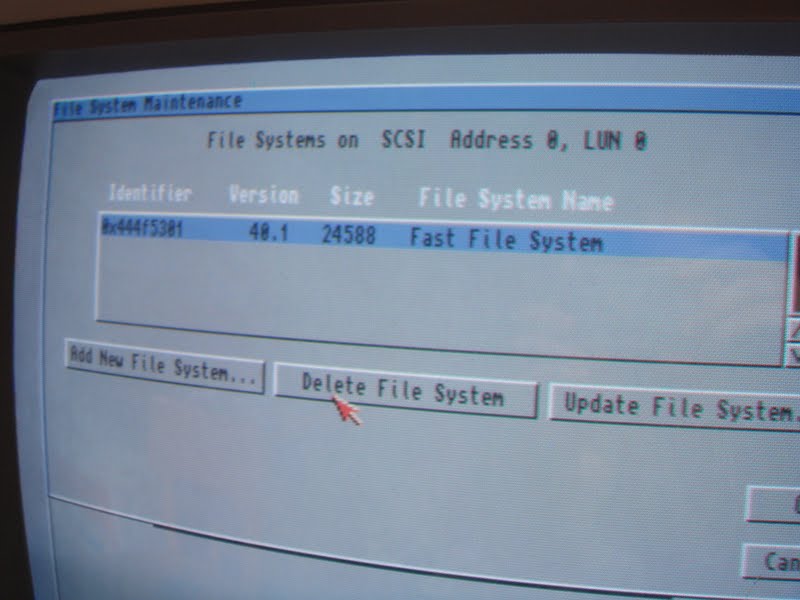

Mais attendez, c'est pas fini ! C'était une vieille version du FFS. Essayons maintenant plutôt avec Pfs3ds v18.4 :

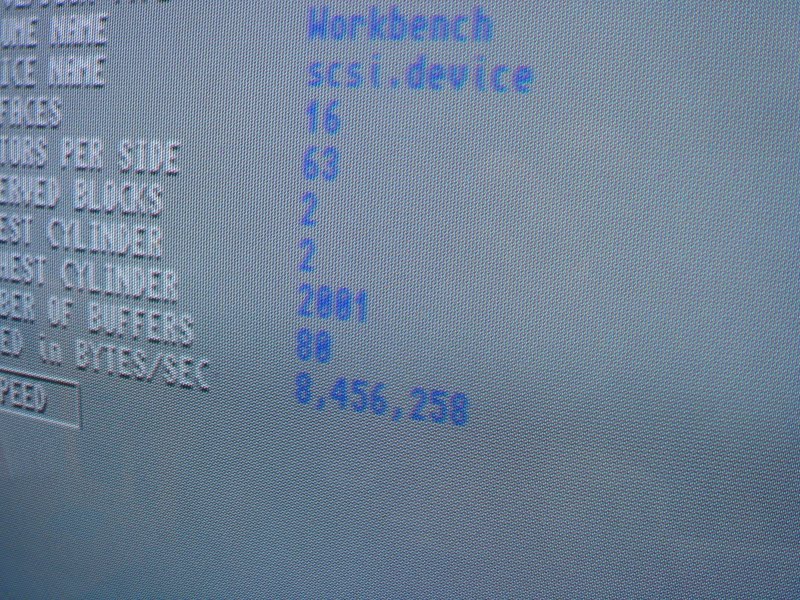

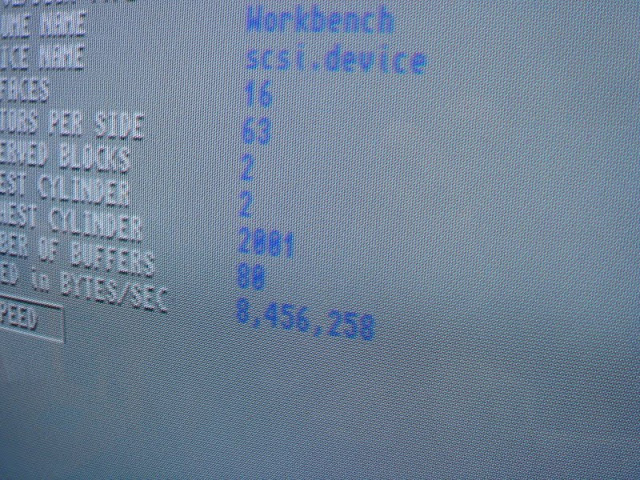

Oh là là :

Incroyable mais vrai...

Le FastATA est un très bon produit donnant un coup de boost phénoménal au Workbench qui en devient alors très réactif : les fenêtres s'ouvrent instantanément, les programmes se chargent très vite... Bref que du bonheur !! L'Amiga m'étonnera toujours... Quasi indispensable pour tous les Amigageeks !

Espérons qu'Elbox arrivera à faire fonctionner les CompactFlash en mode PIO4 et 5 dans une prochaine version de leur driver, ainsi que la possibilité de le mettre en Rom pour éviter son chargement au boot ! Leur produit sera alors totalement parfait et très impressionnant !


samedi 11 juin 2011

A4000D PIO2

Voici une belle bidouille qui nous vient directos de Pologne. Trouvée par Yaqube que vous connaissez surement, puisqu'il a notamment travaillé sur une extension pour le Minimig.

Il s'agit ici de remplacer deux composants qui gèrent l'IDE 3.5 des A4000D.

En effet, les contrôleurs ATA IDE ont des modes de transfère dénommés PIO. Pour nos A4000D chéris, c'est du mode PIO 0 puisqu'ils sont sortis en 1992.

Or, les années passantes, de nouveaux taux plus élevés sont venus s'ajouter à cette norme : nous allons installer aujourd'hui le mode PIO 2.

L'upgrade est plutôt simple, voici les deux Gals 16V8 en question :

Quelques instants de hot air, et hop :

Il est bien sûr possible de ressouder ensuite directement les composants, mais préférons plutôt installer deux supports :

Les Gals sont reprogrammables :

Il semblerait que toutes les cartes A4000D n'aient pas eu les même Gals pour ce qui nous concerne ici. Mon programmateur ne veut rien savoir. Marche pas :

Heureusement j'avais des composants identiques ici ! Ouf !!

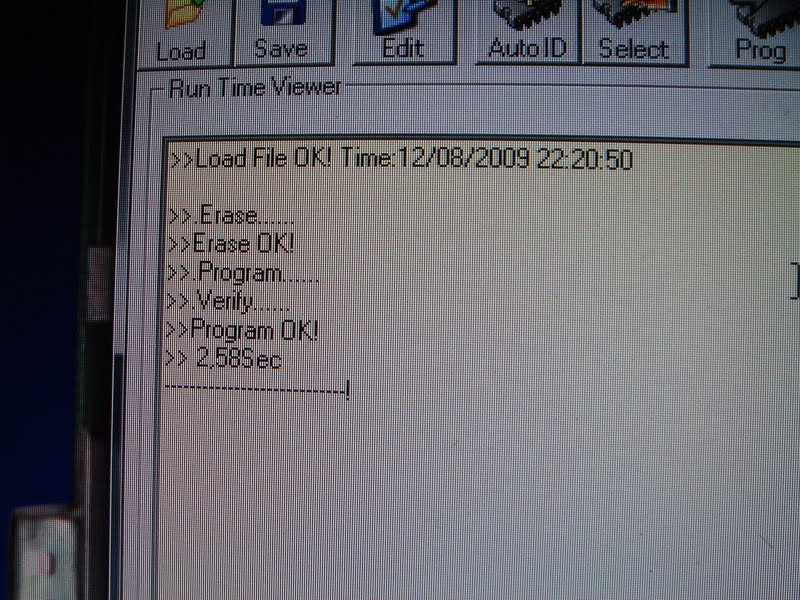

Qui eux se programment très bien (vous trouverez les fichiers .jed ici) :

Il est préférable d'installer des morceaux de carton d'environ 1 mm de hauteur pour que les pinoches soient bien en contact avec le support :

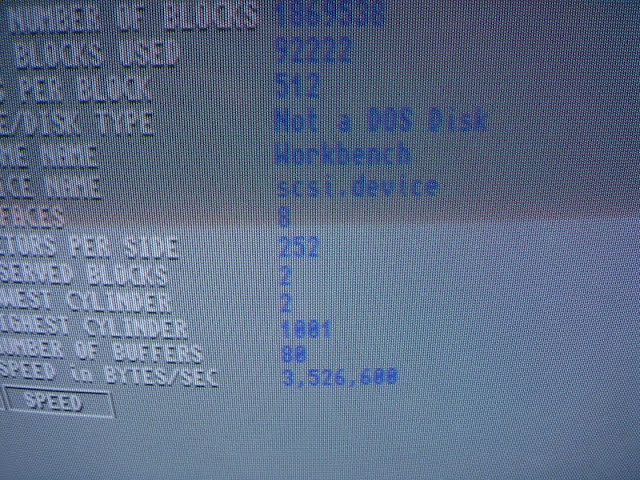

Allez, testons. Ici avec la scsi v40.12 (Kickstart 3.1) en mode PIO 0:

Et avec la scsi v43.45 (Boing Bag 2) :

Les résultats sont quasi-identiques, ce qui n'est pas le cas avec la scsi v43.45 du 1200, celle-ci étant moins rapide que la v40.12 du Kickstart 3.1 !

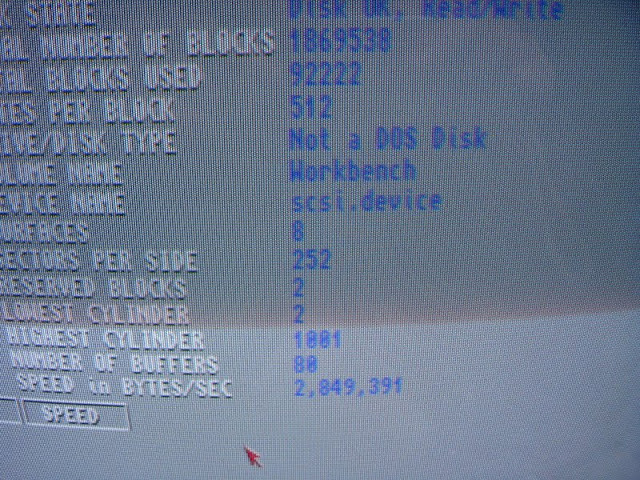

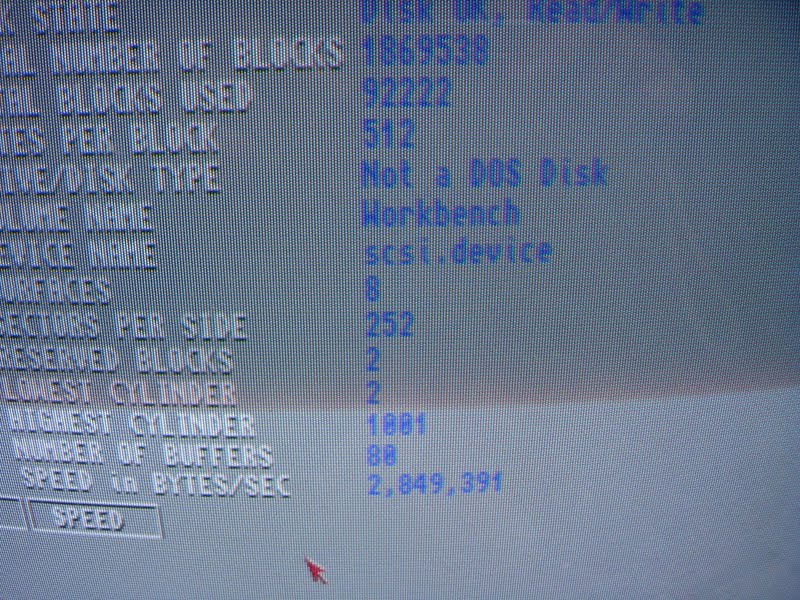

Et maintenant en mode PIO 2 avec nos nouveaux composants installés (scsi v40.12) :

Scsi v43.45 :

Whaou, 23 % plus rapide !! Trop fort !

Bien évidement, vous devez avoir un disque dur ou une Compact Flash qui supporte au minimum le mode PIO 2 pour que cette astuce fonctionne !
