lundi 20 juin 2011

PCMCIA fixé

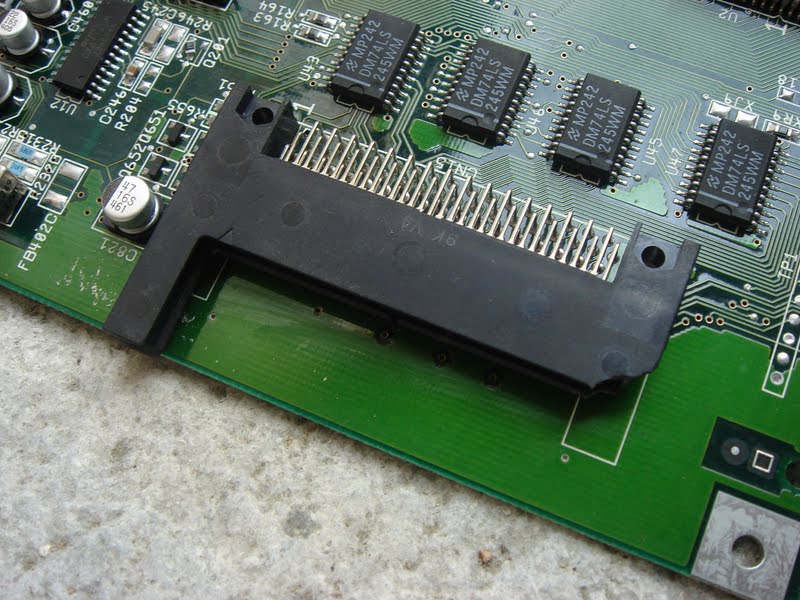

Ouille ce port PCMCIA :

La pinoche 1 était même cassée, elle a été dessoudée :

Heureusement, j'avais gardé l'adaptateur CF => IDE qui ne marchait pas, et qui avait déjà servit pour la Subway :

Voilà otée ce qui va nous être très utile :

Qu'il a fallut aplatir :

Et insérée dans le connecteur :

Etant trop courte, il suffit ensuite de prendre une tige de condensateur :

Solidifions le tout avec de la colle chaude :

Pour recréer le bout du connecteur cassé, il faut utiliser de la pâte polymorphique. Ici en granulée :

En chauffant avec un sèche cheveux ces granules, ils vont devenir transparent lorsque la température aura atteinte environ 60° :

Ils deviennent alors parfaitement malléable et prennent la forme que nous voulons, comme de la pâte à modeler. Il suffit de l'appliquer au bon endroit, et la pâte s'adapte automatique aux contours voulus :

Au bout de quelques instants, la température diminue et l'objet se solidifie de lui-même ! Il est ensuite possible de l'ajuster comme bon nous semble :

Et même de le peindre !!

Voilà, un port PCMCIA presque comme neuf et opérationnel maintenant !
