A4000 PSU

L'alimentation de ce 4000D ne fonctionne plus :

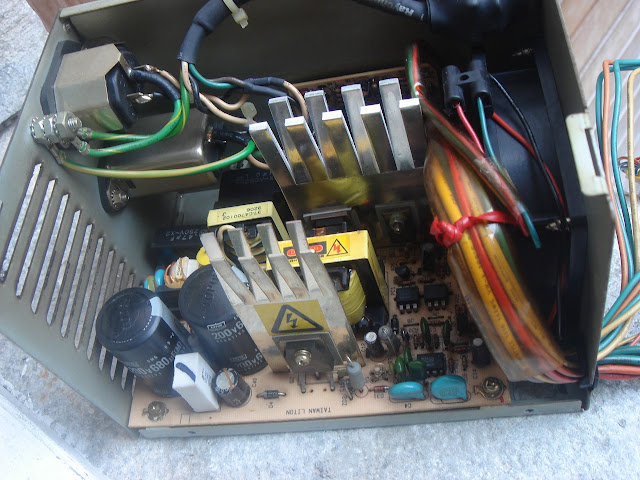

Les deux gros condensateurs ont le haut tout bombé :

Pas certain que mettre des neufs la fera repartir... Mieux vaut installer une alim PC qui marche. Avant il faut ôter tous les connecteurs qui sont spécifiques au 4000D :

Et ça tombait bien, il y avait une alimentation 152 W qui trainait ici, récupérée sur un vieux PC AMD Cyrix. Elle est en bon état, et ce PC ne fonctionnait qu'une matinée par semaine :

Là aussi, il faut dessouder les câbles :

Voilà, c'est net maintenant :

Ensuite très simple, il faut reconnecter les câbles Amiga sur celle-ci avec les bonnes correspondances bien sûr !! Le +5v sur le +5v, le +12v sur le +12v...

C'est une alim ATX avec un switch ON/OFF 'spécial'. Il faut connecter le PWR ON (câble vert) à la GND pour qu'elle démarre. Le vert était ici :

Et que l'on relie donc à la GND :

L'alimentation démarrera maintenant directe lorsqu'elle sera connectée au 220v !

Il suffit enfin de remplacer ce connecteur secteur par celui de la PSU Amiga qui a un interrupteur :

Finir par installer un film plastique transparent pour que la plaque verticale de cette nouvelle alimentation n'entre pas en contact avec la paroi en fer :

Voilà :

Le ventilo a été installé en dehors, il n'y avait pas assez d'espace dedans :

Y'en a un qui s'était fait prié pour envoyer son A4000 tout pas beau, mais qui va devenir tout foufoufrappadinguo lorsqu'il va le recevoir tout rénové !

Attention toutefois : sur nos Amiga, le 3,3v n'est pas utilisé. D'après certaines personnes, il faudrait rajouter une résistance sur l'alim pour que les autres voltages restent stables...
