mardi 2 mars 2010

Apollo 1240 => 1260

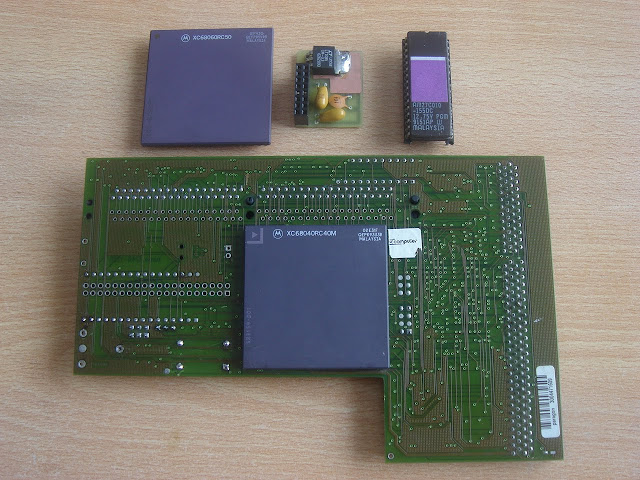

Voici une Apollo 1240 qui ne demandait qu'un bon vieux 060 ! Le paquet arrive bien emballé, donc le matériel reçu est en bon état !

Pour les cartes Apollo avec 68060, il est nécessaire d'installer une nouvelle eprom avec un firmware v5.60 ainsi qu'un module-régulateur 3,3v :

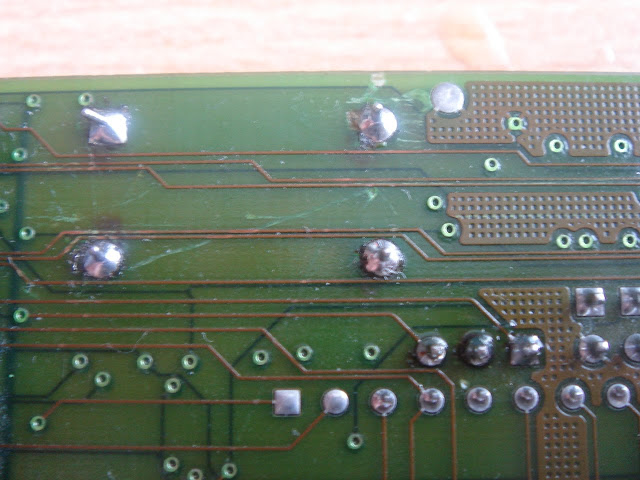

Hum... La carte a été bidouillé :

C'est un Mach 131, indispensable pour un 68060. Certaine carte Apollo 1240 ont en effet une version 130, qui ne fonctionnera donc pas avec le nouveau CPU :

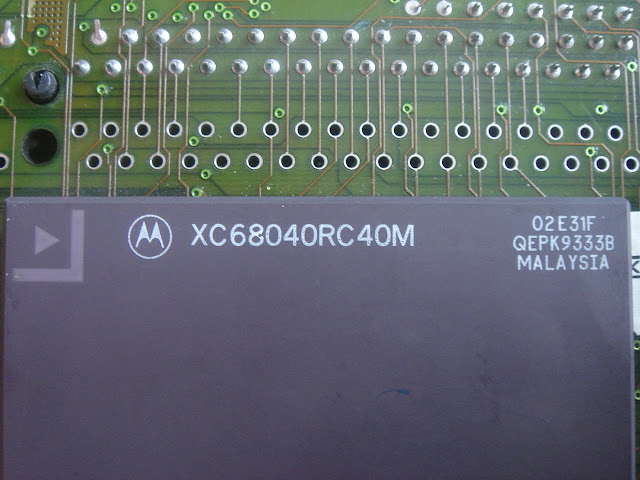

Allez byebye le 68040 :

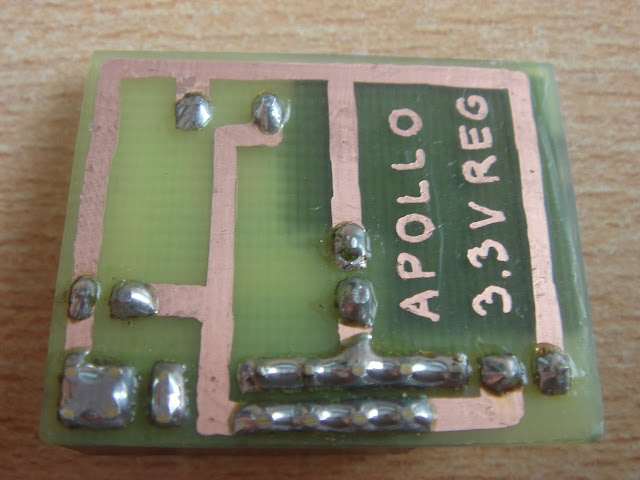

Voici le module, simple à reproduire si vous voulez upgrader votre Apollo :

Commençons par ôter la vieille eprom. Ce n'est pas une eprom d'ailleurs, mais une rom qui ne peut pas être reprogrammée. Nous pouvons donc la remplacer comme ceci, ce qui est plus simple et plus rapide que de dessouder chacun des picots :

Ensuite, nous dessoudons une à une les tiges restantes :

Pour un résultat impeccable avec cette méthode qui n'est valable bien sûr que si le composant ne vous sera plus du tout utile ou récupérable par la suite !

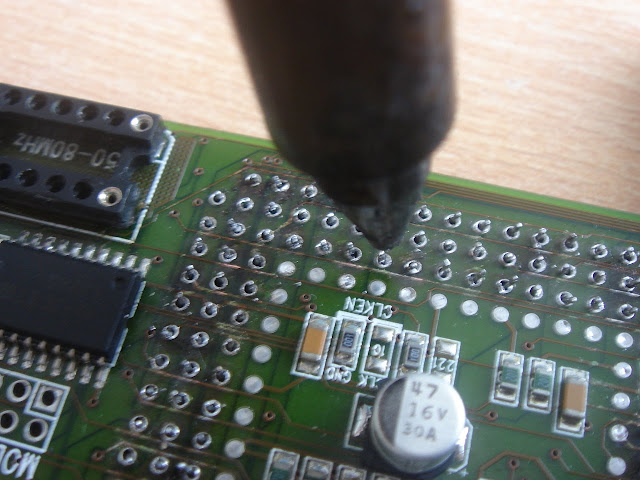

Dessoudons maintenant le 68040 avec un dessoudeur à aspiration :

Ce n'est pas simple, la soudure n'est plus fraîche :

Le 68040 est toujours bien accroché, comme s'il ne voulait pas partir le coquin. Faisons levier délicatement avec un objet au bout arrondi qui n'abimera pas le PCB :

De l'acétone encore et toujours pour faire partir le flux de soudure :

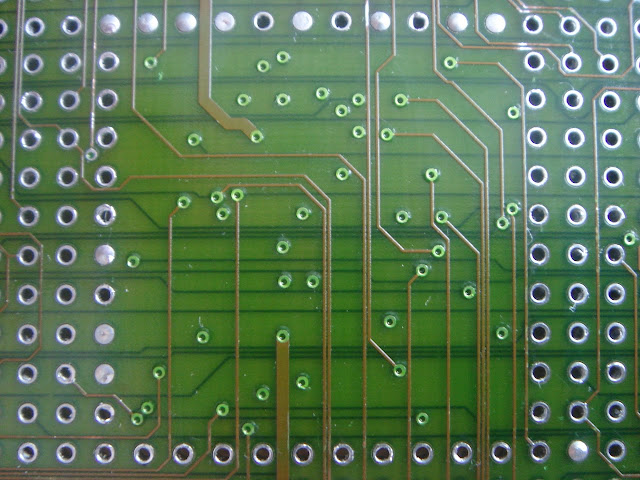

Le 68060 a plus de pins que le 040, il est nécessaire d'en dessouder quelques unes :

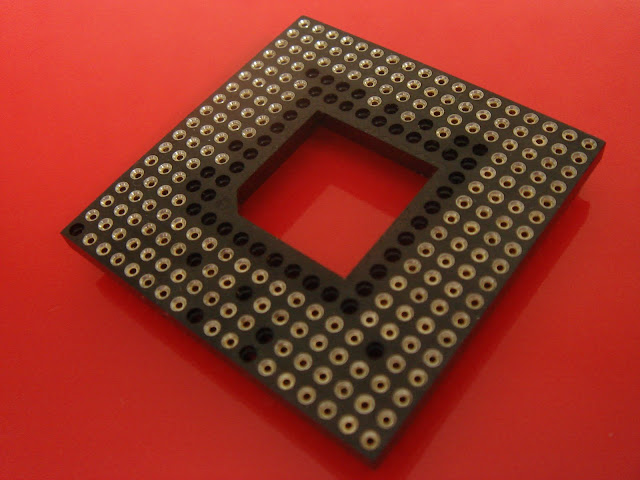

Le support est installable maintenant :

Soudons-le :

Ainsi que le support pour la nouvelle eprom...

... que nous installons :

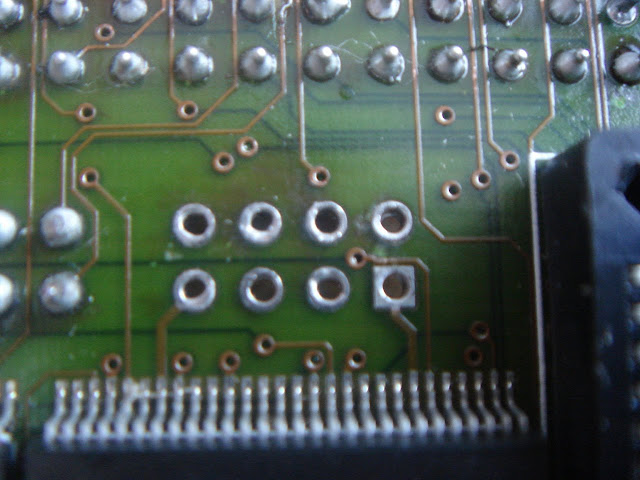

Occupons nous maintenant du support pour le module 3,3v:

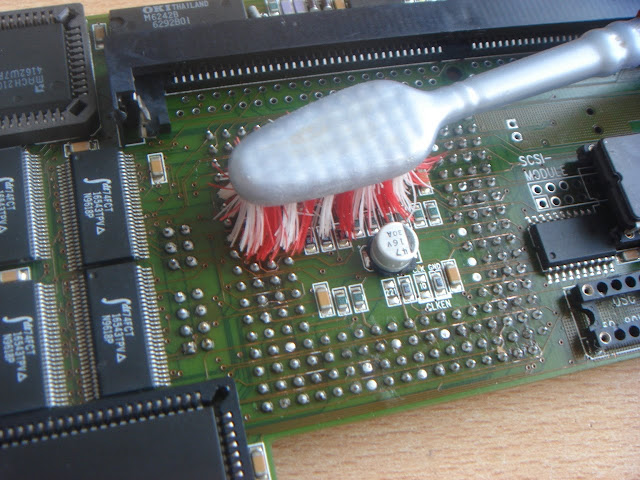

Une bonne brosse avec de l'acétone pour le flux de soudure :

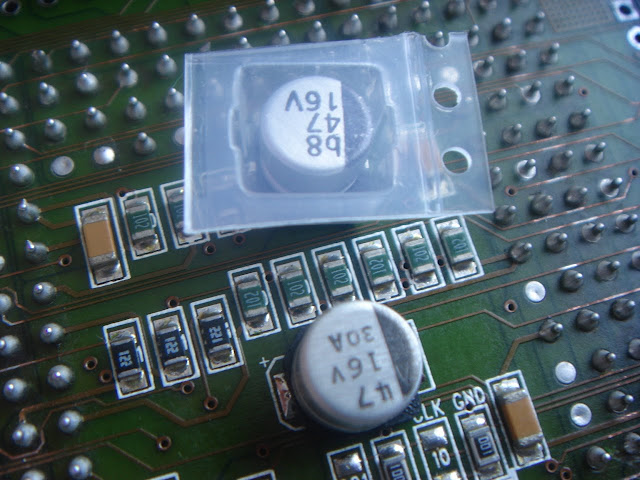

Changeons pendant que nous y sommes le vieux condensateur puisque la carte date de 1997 tout de même !

Voilà :

Cette installation n'était pas si simple : trois heures environ ont été nécessaire !
