A3640 (I)

Voici une carte 68040 que j'ai reçu d'un certain B..D.. qui a insisté pour être payé en flacons d'acétone... Non, mais ça va pas bien du tout, hein ?!

Elle dormait au grenier parait-il, avec à son bord un 68040HRC25E :

Elle fonctionne à 25 Mhz, et utilise la fastram présente sur la carte du 4000, par l'intermédiaire du composant Ramsey qui ne peut gérer que 16 Mo. Regardez toute la poussière :





Allez hop, une nouvelle beauté dans la baignoire :




Sèche-cheveux maintenant :


Elle est nickel :





Mais regardez ça en la retournant ! Des tiges sont presque en contact ! Si j'avais allumé la carte dans cet état... Ouh là là...


Une bonne pince, et le problème est définitivement résolu :



Sur certains sites Web, il est affirmé que des condensateurs ne sont pas dans le bon sens ! Nous allons vérifier pour être bien sûr. Commençons par bien positionner les sondes du multimètre : le plus est rouge et donne + 5.17 volts ici sur cette alimentation.


Il suffit tout simplement de souder deux câbles sur chaque borne de chaque condensateur pour que je puisse prendre les photos et de vérifier le signe de la mesure au voltmètre. En suivant la nomenclature blanche inscrite sur la carte, nous branchons donc le rouge sur le +, et devrions donc avoir un résultat positif.

Débutons par C106 :


Effectivement, la mesure nous donne - 4.88 volts : ce condensateur n'est donc pas soudé dans le bon sens !

Ensuite C105 :


Pas dans le bon sens non plus !

Et C107 :


Encore un qui n'est pas bien soudé !

Et C102B :


Il est ok celui-là !

Et pour finir, C102E :


... qui est correct aussi !

Changeons donc ces vieux condensateurs puisque cette carte 040 date de 1992 tout de même, et c'est une rev 3.1 :


Mais avant, zapping des autocollants :


C'est quand même mieux sans :


Allez, asta la vista les vieux caps :



En voici des neufs :


Ah, mais ceux ici sont des "case D", ils sont plus gros que les "case C" :


Il suffit de le prendre...


... et de le dénuder de sa base :


... en pliant légèrement les tiges, plus d'angle droit comme avant, puisqu'il ne rentrait pas :
Dessoudons la résistance R107 pour avoir une meilleur surface de travail :


Nous pouvons souder C102E maintenant :


... et l'autre côté aussi :


Pour ressouder la résistance, c'est la même méthode que pour un tantale :


Un peu de soudure sur une pastille :


Soudons un côté :


... et puis l'autre :


Tous les 4 autres condensateurs se fixent de la même manière.

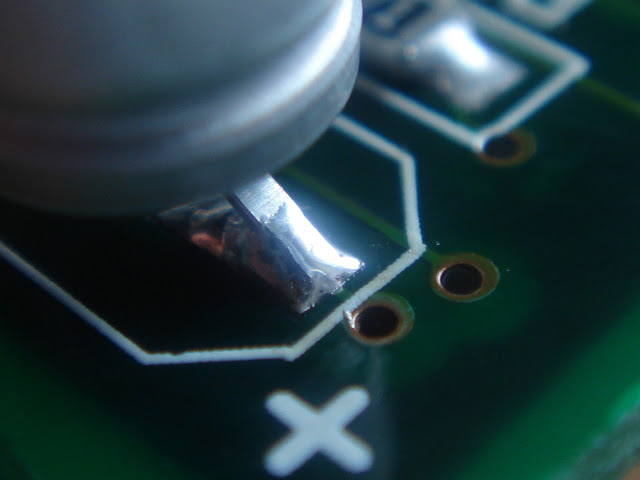

Finissons par C106 :


Une légère pointe de soudure :


Nous positionnons le condensateur comme ceci, et avec le + sur le - donc :


Juste une noisette de soudure :

Et c'est bon :


Très bien fixé maintenant :


Récapitulatif des bonnes positions des cinq condensateurs 22 uF :





Il y a aussi un oscillateur 50 Mhz sur cette carte accélératrice. En effet, les 68040 divisent la fréquence par deux, ce qui donne bien 25. Mettons-le sur support pour overclocking :


Prenons un support :


Nous n'avons besoin que des 4 picots :


Nous utilisons ce déssoudeur...


... sur les 4 tiges :


Et voilà :



Soudons :



Notez la coche blanche pour mettre l'oscillateur dans le bon sens :


Et voilà :


La suite bientôt...
