Voici une nouvelle bidouille intéressante de notre ami Willy pour carte Blizzard 12x0 en tour : le support Simm a été ressoudé de l'autre côté de la carte !
Il nous raconte son histoire :
Toute l'astuce consiste à inverser les broches du support lui même, comme cela, les contacts se retrouvent au mêmes endroits de l'autre coté du PCB.
C'est l'un des supports que j'ai utilisé. Je n'en avais pas en stock, j'en ai donc pris un de cet adaptateur. J'ai préféré utiliser un support droit, car je ne sais pas si un support à 45° peut être utilisé avec le kit SCSI installé :
Il faut retirer tous les contacts du support. Sur ce modèle, il faut utiliser une pince pour pousser les broches et faire sortir les contacts de l'autre coté. Sur d'autres comme ceux utilisés sur les Amiga 4000, il faut tirer sur les broches :
Il nous raconte son histoire :
Toute l'astuce consiste à inverser les broches du support lui même, comme cela, les contacts se retrouvent au mêmes endroits de l'autre coté du PCB.
C'est l'un des supports que j'ai utilisé. Je n'en avais pas en stock, j'en ai donc pris un de cet adaptateur. J'ai préféré utiliser un support droit, car je ne sais pas si un support à 45° peut être utilisé avec le kit SCSI installé :
Il faut retirer tous les contacts du support. Sur ce modèle, il faut utiliser une pince pour pousser les broches et faire sortir les contacts de l'autre coté. Sur d'autres comme ceux utilisés sur les Amiga 4000, il faut tirer sur les broches :
Tous les contacts retirés sont mis dans un petit tiroir en
plastique pour ne pas les perdre et triés (il y en a deux sortes) :

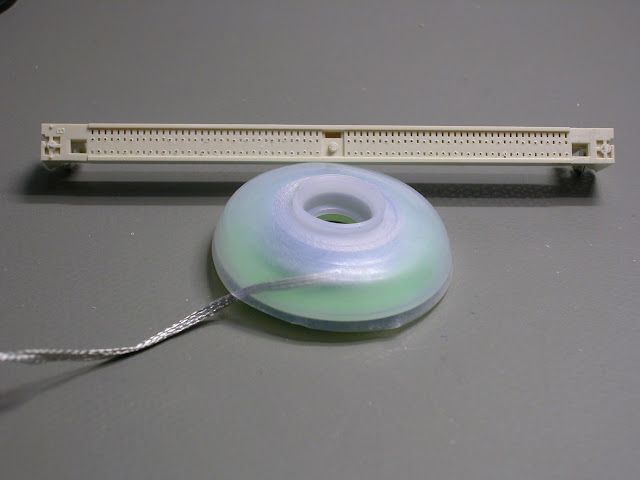

Le support n'a maintenant plus aucun contact :
Il faut maintenant faire un trou au milieu de chaque trou d'origine. C'est par ces trous que sortiront les broches des contacts. Le plastique étant fin, une simple aiguille est suffisante :
Il faut maintenant remettre les contacts de manière à ce que les broches sortent par les trous nouvellement créés. Par rapport à leur position d'origine, il sont inversés : les contacts pairs deviennent impairs et inversement !
Il ne reste plus maintenant qu'a souder le support sur l'autre face de la carte :
Il n'y a aucun problème pour mettre le kit SCSI qui s'enfiche un peu moins profondément maintenant, mais cela n'est pas grave :
Maintenant, on peut mettre n'importe quel dissipateur sur le 060 : il n'y a plus de problème de place :
Il n'y a évidemment aucun problème pour mettre la Blizzard et son kit SCSI dans une tour.
Comme il n'y avait pas de fixation pour la carte accélératrice, j'ai ajouté une équerre en aluminium que j'ai fixée à la plaque qui maintient le 1200. Je l'ai percée de deux trous pour y fixer le rail d'une carte d'extension de 2000.
Le support n'a maintenant plus aucun contact :
Il faut maintenant faire un trou au milieu de chaque trou d'origine. C'est par ces trous que sortiront les broches des contacts. Le plastique étant fin, une simple aiguille est suffisante :
Il faut maintenant remettre les contacts de manière à ce que les broches sortent par les trous nouvellement créés. Par rapport à leur position d'origine, il sont inversés : les contacts pairs deviennent impairs et inversement !
Il ne reste plus maintenant qu'a souder le support sur l'autre face de la carte :
Il n'y a aucun problème pour mettre le kit SCSI qui s'enfiche un peu moins profondément maintenant, mais cela n'est pas grave :
Maintenant, on peut mettre n'importe quel dissipateur sur le 060 : il n'y a plus de problème de place :
Il n'y a évidemment aucun problème pour mettre la Blizzard et son kit SCSI dans une tour.
Comme il n'y avait pas de fixation pour la carte accélératrice, j'ai ajouté une équerre en aluminium que j'ai fixée à la plaque qui maintient le 1200. Je l'ai percée de deux trous pour y fixer le rail d'une carte d'extension de 2000.
Voilà, le 060 sur support est bien dégagé et permet l'installation d'un radiateur ou d'un ventirad fin !
