CM Falcon 030 sous Eagle

Me suis levé un matin sans savoir que faire, allez tiens, je vais recréer la carte mère du Falcon d'Atari avec Eagle. Faisait très longtemps que je voulais le faire...

Essayant de sauver les Amiga Classic 68k avec environ 80% des ses élites me mettant des bâtons dans les roues, voyons voir maintenant la communauté Atari qui a l'air d'être beaucoup plus saine...

Très déçu par cet oiseau à sa sortie (trop lent), j'ai quitté l'Atari et continué ma route sur Amiga. Les 1200 et 4000 étaient décevants aussi, mais extensibles...

Recréation à partir des schematics revA traînant sur le Web d'une PCB de 6 couches :

Pour l'anecdote, le 68030 échange les données sur 16 bits seulement, ses lignes D0-D15 n'étant tout simplement PAS connectées !

Y a-t-il des spécialistes Falcon dans la place ?

Quelques questions :

• la broche 127 du MC68EC030FG16 (ou SC414230FE16) est-elle connectée au +5V ?
• la broche 4 du STMOD U4 (page 3) est-elle connectée à la GND ou à la AGND ?
• C49 (page 3) est-il connecté à la GND ou à la AGND ?
• quelle est la référence exacte du coil variable L61 (page 3) ?
• existe-t-il un équivalent aujourd'hui ?
• quelle est la référence exacte du delay line DL1 (page 3) ?
• existe-t-il un équivalent aujourd'hui ?

Merci de répondre en commentaires ci-dessous !



PAK68/3 et FRAK/2 rev1

J'ai refait sous Eagle cette intéressante carte accélératrice PAK68/3-030 avec sa fastram FRAK/2 venant du monde Atari et développées par Holger Zimmermann et Roland Skuplik.

Va toutefois nécessiter quelques modifications pour fonctionner sur nos Amiga :

Je n'ai rien ici pour les monter ni les tester en ce moment.

J'en ai 8 à vendre pour test : 26 € pour les deux (une PCB PAK68K-030 de 4 couches et une PCB FRAK/2 de 2 couches) + port sur mon Paypal cosmos.amiga@gmail.com en mode "gift" uniquement. Pensez bien à ajouter votre adresse. Je vous email ensuite une photo du colis une fois posté sur votre email Paypal.

Port :
+ 4.30 € pour la France sans tracking

+ 9.85 € pour l'Europe uniquement sans tracking

J'ai fait une archive avec les éléments me permettant de les recréer ici (je cherche quelqu'un pour traduire les deux documentations .pdf d'anglais en français) !



Plus d'infos ici, et aussi là !



BOOSTER020 1.5

J'ai refait sous Eagle les schémas et la PCB de la mini carte accélératrice BOOSTER020 de Jean Conter, un remplaceur de 68000 par un 68020 avec 68881/2, développé pour Atari ST :

J'ai juste épaissie les pistes GND et les +5V. Devrait fonctionner aussi sur nos Amiga, à tester !

Les explications du montage sont ici et là aussi !

J'ai 4 de ces PCBs à vendre : 7 € l'une + port sur mon Paypal cosmos.amiga@gmail.com en mode "gift". Pensez à y joindre votre adresse !

Port :

1.30 € pour la France sans tracking

2 € pour Europe et monde entier sans tracking



checkfpsp 1.10

Un nouvel utilitaire basé sur les tests IEEE de Matthias Henze pour me faire gagner beaucoup de temps, mais destiné plutôt cette fois en priorité à vérifier les résultats de certaines instructions trigo émulées par les 68040.library et 68060.library :

Fonctionne aussi sur les 020/030 avec 68881+ pour le fun...

Comme d'habitude, tout est disponible ici...



WinnerEVD 1.3

La version 1.2 040/060 du driver fenêtré WinnerEVD de Niels Knoop sur Aminet ne supportait que de vieilles versions de ShapeShifter, de la 3.2 jusqu'à la 3.10 :

• suppression du support de ShapeShifter 3.2
• ajout du support de la dernière version 3.11

Un mode fenêtre existe déjà avec cet émulateur, ce driver est plus rapide d'après son auteur : à tester sur le hardware réel, MMU nécessaire.

La encore, j'aimerais bien le source original !! Si quelqu'un a ou arrive à contacter l'auteur...

Trop dommage que de bon programme comme celui-ci soit perdu...

Comme d'habitude, tout est disponible ici...



A Vendre

Je fais un peu de ménage chez moi, me reste tout ceci à vendre :





For sale 30 pieces HY57V161610DTC at 5ns. For 3dfx cards

Brand new

60 € + 6 € Priority tracking/insured worldwide







For sale 220 pieces brand new never user PLCC socket 44 pins

55 € + shipping

Shipping :

+ 7.10 for France (Colissimo)

+ 15.20 € for EU insured/tracking number









For sale these Amiga CDTV roms last version fixed without red screen if no external floppy connected

11.50 € including shipping worldwide Priority no tracking

Merci de me contacter sur mon email

firmware 1.3 (TekMagic)

Un soucis fixé maintenant :

• fix 68060.library qui ne se montait pas
• ajout PrepareEmul si exec.library 40.10 détectée (Kickstart 3.1 40.63 A500) sans reboot

La documentation de ShapeShifter précise que l'émulateur ne fonctionne pas sur les 500/2000, sous-entendu avec le chipset OCS/ECS mais devrait marcher avec le RTG.

Comme d'habitude, tout est disponible ici...



firmware 1.2 (TRex2)

Nouvelle version, il restait un peu de place, faut pas gâcher :

• ajout de PrepareEmul si exec.library 40.10 détectée (Kick 3.1 40.68 A4000D) sans reboot
• ajout de PrepareEmul si exec.library 40.10 détectée (Kick 3.1 40.70 A4000T) sans reboot

Grâce à PrepareEmul intégré, la chipram est correctement configurée pour l'émulation Mac, et sans reboot s'il vous plait !

Seulement 7 octets de libre sur l'eprom avec cette version 1.2 !

Comme d'habitude, tout est disponible ici...



firmware 1.1 (TRex2)

Triste nouvelle pour cette carte TRex2 pour A4000 : JP10 me donnait un peu d'espoir qu'une 27C512 de 64 Ko serait peut-être possible à installer, mais hélas non !

JP10-1 : +5V / JP10-2 : +5V / JP10-3 : GND

A15 n'est hélas pas connectée à JP10 : seule une 27C256 de 32 Ko est donc acceptée

Va falloir se contenter de la 27C256 de seulement 32 Ko... Une belle erreur de la part de GVP !

Le firmware d'origine ne contient que la gvpscsi2.device 1.0 et j'ai dû la compacter pour gagner de la place. C'est ric-rac mais ça tient maintenant :

• fix bug du driver scsi empêchant la chargement de filesystems dans le RDB (Jeff Weeks)
• gvpscsi2.device maintenant compactée
• clean exit si zéro fastram détectée
• 68060.library non montée si 68040 ou autre détecté
• ajout de "$VER:" pour identifier la version du firmware en utilisant C:Version
• ajout bootstrap 040 détection, plus de crash quand ce CPU est utilisé
• ajout 68060.library 2.6 (Ralph Babel)

Comme d'habitude, tout est disponible ici...



firmware 1.1 (QuikPak)

Nouveau firmware tant qu'à faire pour ce premier modèle de QuikPak en 96, carte très rare là aussi :

• ajout de $VER: pour connaitre la version et révision en utilisant C:Version
• ajout bootstrap 040 détection, plus de crash en utilisant ce CPU maintenant
• ajout 68040.library 44.2 (Haage & Partner)
• ajout 68060.library 2.4 (Ralph Babel)
• ajout mathieeedoubbas.library 45.7 (Matthias Henze)
• ajout mathieeedoubtrans.library 46.6 (Matthias Henze)
• ajout mathieeesingtrans.library 46.2 (Matthias Henze)
• ajout mathtrans.library 46.2 (Matthias Henze)
• ajout fblit.library 3.90 (Stephen Brookes)
• ajout BlazeWCP 1.78 (Rick Pratt)

Carte assez volumineuse dessinée pour le 4000T (et peut-être le 3000T ?). La suivante XP est beaucoup mieux...

Alors à tout ceux qui vont hurler qu'un nouveau firmware est inutile pour des cartes si rares : calmos les gars déjà, très simple à faire et ne m'a pris que peu de temps. Et je suis même étonné que personne n'ait agit en ce sens avant moi...

Avec WinUAE, vous pouvez sélectionner la QuikPak XP, identique à la QuikPak mais sans le Scsi.

Comme d'habitude, tout est disponible ici...



firmware 1.2 (TekMagic)

Nouvelle update avec comme pour la QuikPak XP :

• update 68040.library 44.7 (Haage & Partner)
• update 68060.library 2.6 (Ralph Babel)
• BlazeWCP 1.78 (Rick Pratt)

Tout mon boulot sur les différentes isp 060, fpsp 040 et fpsp 060 m'ont permis de gagner de la place pour pouvoir ainsi rajouter aujourd'hui mon module BlazeWCP.

Comme d'habitude, tout est disponible ici...



firmware 2.5 (QuikPak XP)

Nouvelle version du firmware :

• update 68040.library 44.7 (Haage & Partner)
• update 68060.library 2.6 (Ralph Babel)
• BlazeWCP 1.78 (Rick Pratt)

Après la QuikPak en 1996, voici cette nouvelle QuikPak XP en 1997

Voilà ce qu'il aurait fallut faire à l'époque : continuer dans la même direction, c'est à dire d'améliorer la carte en software tout comme en hardware d'ailleurs.

Unir les compétences et talents de chacun dans un but commun positif, ici Matthias Henze, Haage & Partner, Ralph Babel et Rick Pratt pour pousser ce firmware vers le haut : le tout dans l'intérêt de notre machine et des ses utilisateurs.

Vous êtes tous capable de comprendre une évidence pareille !

Comme d'habitude, tout est disponible ici...



68060.library 2.6 (GVP/DBK)

Nouvelle version :

• update isp.bin en version P1.30
• update fpsp.bin en version P1.30
• superscalair désactivé si rev6 non détecté

Comme d'habitude, tout est disponible ici...



firmware 2.4 (QuikPak XP)

Finalement, je supprime l'asim_atapi.device et je peux alors rajouter tout ceci compacté :

• ajout 68040.library 44.2 (Haage & Partner)
• ajout mathieeedoubtrans.library 46.6
• ajout mathieeesingtrans.library 46.2
• ajout mathtrans.library 46.2



Comme d'habitude, tout est disponible ici...



firmware 2.3 (QuikPak XP)

Voici la carte accélératrice très certainement la plus rare de toute : la QuikPak XP, une seule photo trouvée sur tout l'internet, et floue en plus !

A l'époque, une réelle volonté de produire des périphériques de qualité était belle et bien présente dans l'esprit de la plupart des vraies élites hardware Amiga (lisez ici le manuel de cette carte), le tout pour pousser notre machine 68k le plus possible vers le haut en gardant une presque parfaite compatibilité...

Mentalité ayant au fil des années quasi disparue aujourd'hui : des ânes méchants sont venus remplacer les aigles bienveillants d'hier, le grand drame de notre communauté Amiga actuelle...

Bref, nouveau firmware dans le but d'améliorer quelque peu encore cette merveilleuse carte :

• bug fix du driver Scsi empêchant la chargement de filesystems dans le RDB (Jeff Weeks)
• ajout de "$VER:" pour identifier la version du firmware en utilisant C:Version
• ajout bootstrap 040 détection, plus de crash quand ce CPU est utilisé
• ajout 68060.library 2.4 (Ralph Babel)
• ajout mathieeedoubbas.library 45.7

Me suis planté, c'est version 2.3 plutôt que 2.4

Désolé, impossible de mettre plus de librairies, la "asim_atapi.device" prends beaucoup de place dans l'eprom de seulement 64 Ko...

Je recherche le source original de l'ancien 2.3, si quelqu'un a...

EDIT : je viens d'en trouver d'autres !

Comme d'habitude, tout est disponible ici...



firmware 1.1 (TekMagic)

Nouveau firmware pour la TekMagic 2040/60, carte très intéressante mais hélas très rare :

• fix bug du driver scsi empêchant la chargement de filesystems dans le RDB (Jeff Weeks)
• ajout de "$VER:" pour identifier la version du firmware en utilisant C:Version
• ajout bootstrap 040 détection, plus de crash quand ce CPU est utilisé
• ajout 68040.library 44.2 (Haage & Partner)
• ajout 68060.library 2.4 (Ralph Babel)
• ajout mathieeedoubbas.library 45.7
• ajout mathieeedoubtrans.library 46.6
• ajout mathieeesingtrans.library 46.2
• ajout mathtrans.library 46.2

Attention aux anciennes versions de WinUAE avec la fastram... Fixé dans la toute récente !



Comme d'habitude, tout est disponible ici...



68060.library 2.5 (GVP/DKB)

Je viens à l'instant de m'apercevoir que la DKB WildFire était livrée avec la 68060.library de Ralph Babel également, en version 1.9 cependant...

Or la détection de cette carte encore plus rare que les GVP j'ai bien l'impression a été supprimé de la version 2.3 : donc nouvelle version 2.5 pour aujourd'hui !

• ajout détection de la WildFire 2060 de DKB (2012/23)

Je n'ai pu tester sous WinUAE car je n'ai aucun boot du tout (même pas la early-startup), mais devrait marcher je suis sûr...

A tester sur le hardware réel bien entendu...

J'aimerais bien le source original de la 68060.library 2.3, si quelqu'un a...

Comme d'habitude, tout est disponible ici...



68060.library 2.4 (GVP)

Une nouvelle 68060.library désassemblée de cette fois Ralph Babel destinée aux très rares cartes GVP TekMagic (A2000) et TRex2 (A4000). Je suppose qu'ils en ont produit très peu...

Quelques légères modifications nécessaire pour mettre en firmware :

• montage alternatif de librairie maintenant epromable
• suppression du ENVARC:babel68060.config, avec l'option fastrom activée par défaut
• changé la priorité de 0 à -10
• ajout détection de la QuikPak (9999/22)
• ajout détection de la QuikPak XP (2017/23)

Comme d'habitude, tout est disponible ici...

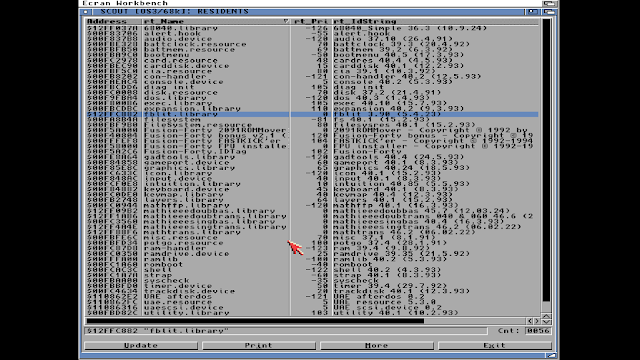

firmware 3.7 (FusionForty)

Il restait encore de la place dans le firmware de 128 Ko, j'ai donc rajouté mes habituelles MathIEEE en plus, comme ça tranquille, tout est disponible dès l'allumage de la machine, avec une configuration automatique du CPU détecté, donc 68040 ici...

Plus besoin d'avoir à vérifier les versions des librairies dans Sys:Libs/ ainsi que leurs différentes variantes CPU, rien que ça déjà simplifie beaucoup la vie des utilisateurs :

• ajout mathieeedoubbas.library 45.7
• ajout mathieeedoubtrans.library 45.5
• ajout mathieeesingtrans.library 46.2
• ajout mathtrans.library 46.2
• ajout fblit.library 3.90

Comme d'habitude, tout est disponible ici...



firmware 3.6 (FusionForty)

Voilà le nouveau firmware dont je parlais en version 3.5 :

• un bug fix dans le fpsp.bin 040
• ajout de la 68040.library 36.2

En version 3.6 :

• ajout de la 68040.library 36.3

Sachez que j'ai envoyé un email à l'auteur il y a quelques jours et je n'ai eu aucune réponse...

Attention, l'adaptateur 040/060 ne fonctionnera en aucun cas avec cette carte accélératrice, son firmware n'est prévu que pour les 68040 !

Comme d'habitude, tout est disponible ici...



68040.library 44.9

Les 68040.library 36.2 et 36.3 de la Fusion Forty avaient un patch Kickstart spécial pour elle, différent de celui de la 68040.library de Commodore et Haage & Partner.

J'ai donc rajouté une détection de Fusion Forty dans cette nouvelle 44.9 pour plutôt utiliser cette fonction différente :

Voilà ce qu'il fallait faire à l'époque : une seule 68040.library donc et si tel ou tel constructeur avait besoin de code particulier pour sa carte accélératrice, et bien rajouter une détection de carte... Très simple à faire, juste quelques lignes de code...

Je viens de tester, tout fonctionne bien sous WinUAE, par contre je ne release finalement pas cette version puisque je viens de tester à l'instant l'inclusion de la 68040.library 36.2 directement dans le firmware 3.4 de la Fusion Forty.

Je changerai peut-être d'avis, je verrai, j'essaie de faire au mieux, de prendre les bonnes décisions... Plus difficile qu'il n'en a l'air...



68040.library 36.3 (FusionForty)

La FusionForty a été le tout premier accélérateur 68040 en 1991 disponible pour le modèle A2000.

La minuscule 68040.library 36.2 fournie avec ne patch que certaines fonctions du Kickstart et rien d'autre, j'en ai rajouté quelques unes :

Vous allez comprendre pourquoi j'ai retravaillé vite fait cette version dans mon prochain article...

Comme d'habitude, tout est disponible ici...



ftest 2.2 (060)

Nouvelle update :

• fix Motorola bugs, movem/fmovem inversés

La 2.1 fonctionnait bien sous WinUAE, mais crashait sur le hardware réel !

Pas toujours de ma faute les bugs...

Comme d'habitude, tout est disponible ici...



68040.library 44.8

Nouvelle version qui fera date, enfin je l'espère :

• fix un possible crash de la précédente version 44.7 dans certaines circonstances
• 68060.library 44.10 incluse

Voilà ce qu'il fallait faire à l'époque : l'intérêt supérieur de notre machine commande une seule 68040.library unifiée de façon à garder la plus grande simplicité possible pour les utilisateurs, un fichier unique qui gère toutes les spécificités du 040 et du 060, ainsi que tous les différents modèles avec ou sans FPU et même sans MMU.

Ce nouveau source asm d'une section 100% relatif est organisé de la façon suivante :

1. patchs spécifiques 040 pour le Kickstart avec gestion EC ou LC si détecté
2. configuration de la MMU 040 si détectée
3. patchs spécifiques 060 pour le Kickstart avec gestion EC ou LC si détecté
4. configuration de la MMU 060 si détectée
5. fpsp 2.8 040 (émulation software des instructions float hardware manquantes du 040)
6. constantes et tables fpsp 040
7. constantes et tables fpsp 060
8. fpsp P1.30 060 (émulation software des instructions float hardware manquantes du 060)
9. isp P1.30 060 (émulation software des instructions integer hardware manquantes du 060)

Puisqu'un seul CPU 040 ou 060 ne peut fonctionner en même temps, les nombreuses constantes ont donc été placé entre les deux différentes fpsp.

Il existe de très nombreux doublons code et data entre les deux librairies 040 et 060, à supprimer donc pour les prochaines versions... Encore beaucoup de boulot en perspective !

Attention avec les SetPatch, il en existe de deux sortes pour les CPUs 040 et 060 : les premiers chargent uniquement une 68040.library tandis que les autres plus récents qui détectent bien le 060 et donc montent directement une 68060.library comme par exemple la version 44.38 du Boing Bag 2.

Pour solutionner cette différence le plus simplement possible, je release deux versions, une contenant 4 et l'autre 6 dans leurs noms, tout le reste est identique :

$34 égal 4 et $36 égal 6 en ASCII

Rassurez-vous, il n'y aura qu'une seule librairie pour les firmwares !

Comme d'habitude, tout est disponible ici...



68040.library 44.7

Une rapide update pour préparer à ma fameuse 68040.library 44.8 :

• update fpsp.bin 040 version 2.8
• quelques inlines ici et là
• tous les branchements sont automatiquement gérés par Vasm (Opt o1+)

Vous aller comprendre pourquoi j'ai repris ces Software Packages dans le prochain article !

Comme d'habitude, tout est disponible ici...



fpsp.bin 2.8 (040)

Une légère update :

• quelques inlines ici et là
• suppression de quelques bouts de code inutilisés
• unrolled plusieurs loops .super_readwrite
• inliné toutes les sous-routines _get_fline_040



68060.library 45.10 générique

Il restait toute une ribambelle de tables inutiles, j'ai tout inliné, beaucoup mieux comme ça maintenant !

Bientôt, une nouvelle version de la 68040.library 44.8 que je murissais depuis très très longtemps...

Comme d'habitude, tout est disponible ici...



68060.library 45.9 générique

Nouvelle version avec les toutes dernières isp & fpsp :

• update isp.bin version P1.30
• update fpsp.bin version P1.30
• TurboMMU040+ désactivé si exec.library 47.10 détectée

J'ai encore laissé les longues tables d'accès inutiles aux isp et fpsp, je vais les dégager demain dans une prochaine version 45.10...

Comme d'habitude, tout est disponible ici...



fpsp.bin & isp.bin P1.30 (060)

Rapide update, comme pour la version 040 :

• toutes les données regroupées et misent à la fin du source
• tous les accès PC des flottants simple et double précision transformés en accès immédiat
• Vasm 2.0 béta Opt of+ activée pour fpsp.bin
• Vasm Opt o+ activée
• ajout de $VER: à la fin

Comme d'habitude, tout est disponible ici...



68040.library 44.6

Nouvelle update avec la version 2.7 du fichier fpsp.bin !



Comme d'habitude, tout est disponible ici...



fpsp.bin 2.7 (040)

Une rapide update :

• toutes les données regroupées et misent à la fin du source
• tous les accès PC des flottants simple et double précision transformés en accès immédiat
• Vasm 2.0 béta Opt of+ activée

Mieux vaut séparer le code et les données dans le source : regrouper le code au début et ensuite les données à la fin, le tout en une seule section pour garder la relativité. De cette façon, d'éventuel(s) problème(s) de cohérence des deux caches internes peuvent être évité(s).

Et plutôt privilégier les accès immédiats # pour les floats : prends certes un peu plus de code cache mais surtout supprime les accès mémoires aux données.

Voilà, terminé pour les améliorations les plus simples. J'ai quand même gagné 5725 octets par rapport à la dernière version de Motorola 2.3, toujours bon à prendre !

Dire qu'il a fallut 33 ans d'attente pour obtenir cette nouvelle version...



68040.library 44.5

Nouvelle update avec la version 2.6 du fichier fpsp.bin !



Comme d'habitude, tout est disponible ici...



fpsp.bin 2.6 (040)

Continuation des légères améliorations les plus simples :

• inlinées toutes les lectures/écritures mémoire
• tous les branchements sont automatiquement gérés par Vasm (Opt o1+)
• supprimé quelques datas inutilisées
• supprimé quelques bouts de code inutilisés
• Vasm Opt o+ activée



68040.library 44.4

Nouvelle update avec la version 2.5 du fichier fpsp.bin !



Comme d'habitude, tout est disponible ici...

fpsp.bin 2.5 (040)

Bonne update aujourd'hui avec le fichier fpsp.bin maintenant 100% PC relatif !

Plus de 850 adresses absolues maintenant relatives, évitant ainsi le même nombre de relocs !



68040.library 44.3

Nouvelle version avec donc la toute dernière version fpsp.bin 2.4 de Motorola !

Comme d'habitude, tout est disponible ici...



fpsp.bin 2.4 (040)

Me suis aperçu que la dernière 68040.library d'Haage & Partner 44.2 était équipée d'une ancienne version du package d'émulation des instructions FPU manquantes du 68040.

Bref, j'ai donc tout repris les sources de la dernière version 2.3 disponible par Motorola à l'époque pour l'adapter à nos Amiga...

Par contre, la version de la 68040.library 46.13 de Phase5 semble bien contenir cette fameuse 2.3 !

Je reprends donc là où Motorola s'était hélas arrêté en 1991/92... Quelle idée aussi d'avoir voulu remplacer les 68k CISC par des PPC RISC beaucoup moins bien : tout dégrader est très grave... Et j'ai même bien l'impression que ces PPC sont en fait des 68k inversés, développés pour être sûr et certain de créer un nouveau CPU le plus nul possible : et pour faire croire que les PPC sont "mieux" que les anciens 68k, ils ont augmenté les caches internes et monté la fréquence.

Nouveau package donc en version 2.4 :

• _copyin supprimé (inutile sur Amiga)
• _copyout supprimé (inutile sur Amiga)
• _mem_write_040 et _mem_read_040 unifiés

J'ai déjà inclue cette nouvelle version dans la 68040.library d'Haage & Partner...
