mardi 5 octobre 2010

Blizzard 1230 réparée

Voici une wonderful Blizzard 1230 à 50 Mhz qui a un gros problème :

Elle est pleine de poussière, et...

... il manque un composant :

Même méthode que d'habitude : cleaner le plus possible...

Il y a du grabuge : plusieurs pastilles ne sont plus là, et les pistes restantes ne sont pas accessibles du tout...

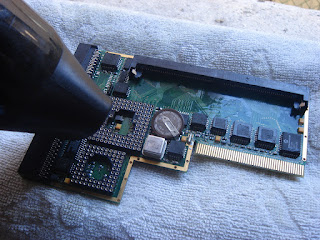

Dessoudage obligatoire du connecteur : c'est long...

C'est toujours la même idée : y voir plus clair, et avoir de la place pour retravailler...

Le composant manquant est un 74FCT2543TSO qui est dur à trouver aujourd'hui. Or, DCE avait refabriqué des Blizzard 1230 IV comme celle-ci de Phase5, mais avec des 74F543TSO. Ca tombe bien puisqu'il y a ce genre de composant sur les A3640 de Commodore. Essayons !

Vous avez des cartes qui ne fonctionnent plus ? Donnez-les moi, je paye les frais de port bien sûr. Avec, il est possible de récupérer des composants rares et ainsi sauver d'autres cartes !

Dessoudons donc le composant tant recherché :

Préparons ce câble, pour le reconnecter ensuite à la tige correspondante :

Pour l'autre pastille manquante en face, le mieux c'est de plier la tige comme ceci pour ensuite la resssouder une fois le composant replacé.

Ces deux pistes sont particulières : elles sont connectées sous le composant. Il est tout à fait possible de prolonger les pistes restantes au niveau de l'ancienne pastille, mais lors du soudage sur la tige du composant, la chaleur pourrait alors dessouder cette frêle fixation. Rappel : les pistes font 0.1 ou 0.2 mm et ont donc une surface de soudure très faible :

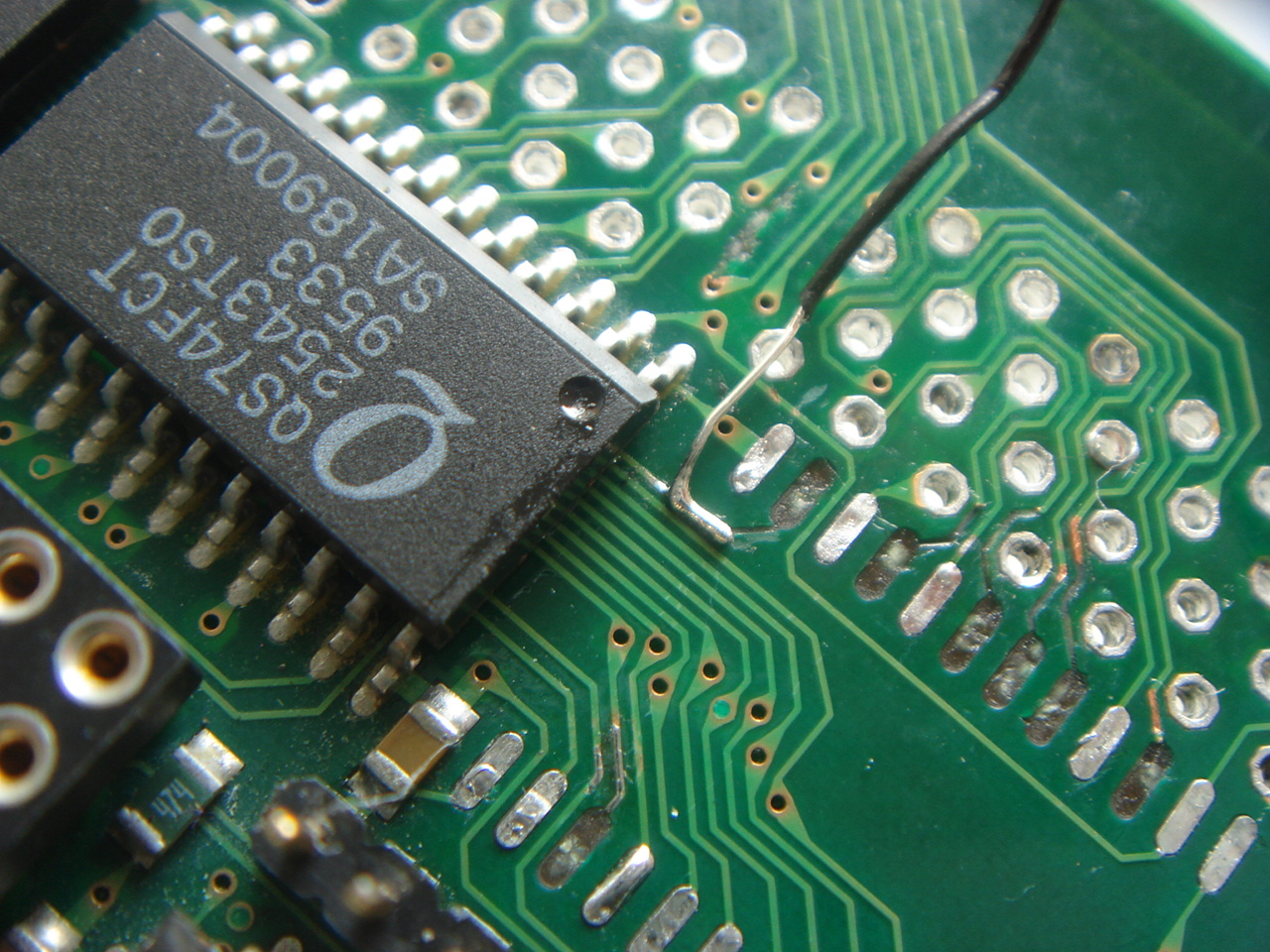

Commençons par refixer celle-ci :

Il faut ensuite reconstruire toutes les pistes manquantes :

Sans que les câbles se touchent bien sûr, sinon c'est le court-circuit assuré !

Pour la dernière tige, il faut dessouder avant les quatre jmp qui gênent :

Et pour finir, ressouder le connecteur :

Hourra, elle remarche !!! Yessssssssssssssssssssssssssss !

Réparation assez simple, mais très longue : 3 heures environ...

Ensuite, pour sécuriser la réparation sur le long terme, mieux vaut sceller le tout avec de la colle chaude, ça ne bougera pas ainsi :

Prenez le plus grand soin de votre matos Amiga afin d'éviter ces longues fixations quelque peu bien pénibles...
