CyberStomPPC Mach231

Voici la 7ème merveille de cette planête : une CyberStormPPC !

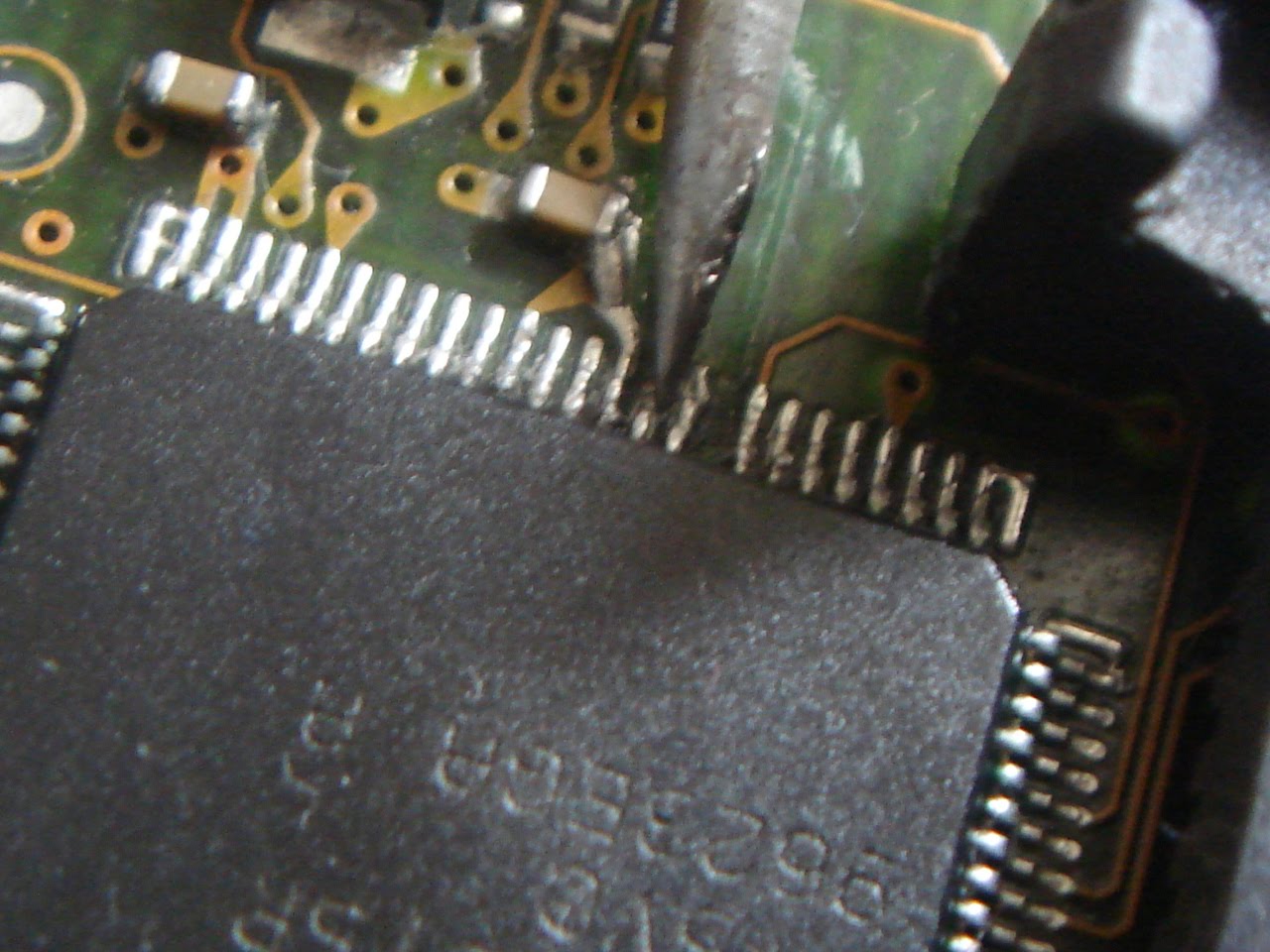

Elle ne fonctionne plus. Il y a eu bidouillage sur le Mach231 :

Dans ces cas-là, le mieux est de cleaner pour y voir plus clair et essayer de comprendre ce que la personne a fait, ou tenter de faire :

La personne a déplacé certaines résistances qui permettent de changer la source d'oscillation du 68k. En effet, sur ces cartes, il y a un emplacement vacant pour un troisième quartz. En modifiant une résistance, le 040 ou le 060 est cadencé avec ce nouvel oscillateur. Pendant l'opération, une pin du Mach s'est envolée, ainsi que les pastilles de la résistance en question :

C'est très visible, la personne a essayé de souder un quartz dans ce troisième emplacement :

Commençons par refaire cette connexion qui n'a pas l'air au top :

Ensuite, la piste qui menait au Mach peut être ôtée, elle ne sert plus !

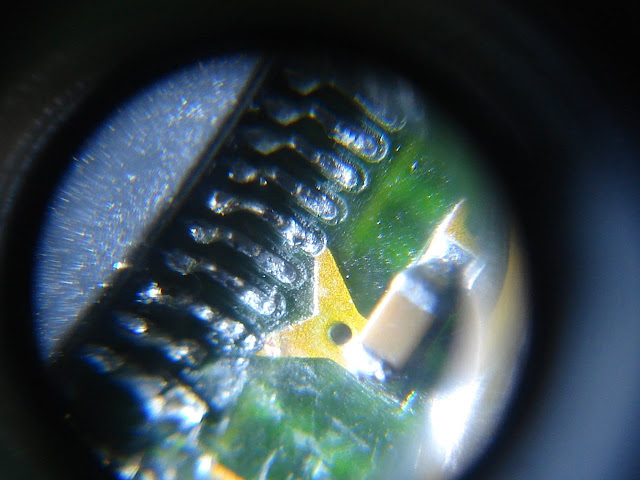

Ensuite rafraichissons ces deux pastilles qui n'ont pas l'air en grande forme :

Il faut ensuite rattraper la pin du Mach, puisqu'elle est trop coupée près du bord, insoudable !

Dans ces moments-là, il ne faut surtout pas penser que la carte vaut plus de 800 euros...

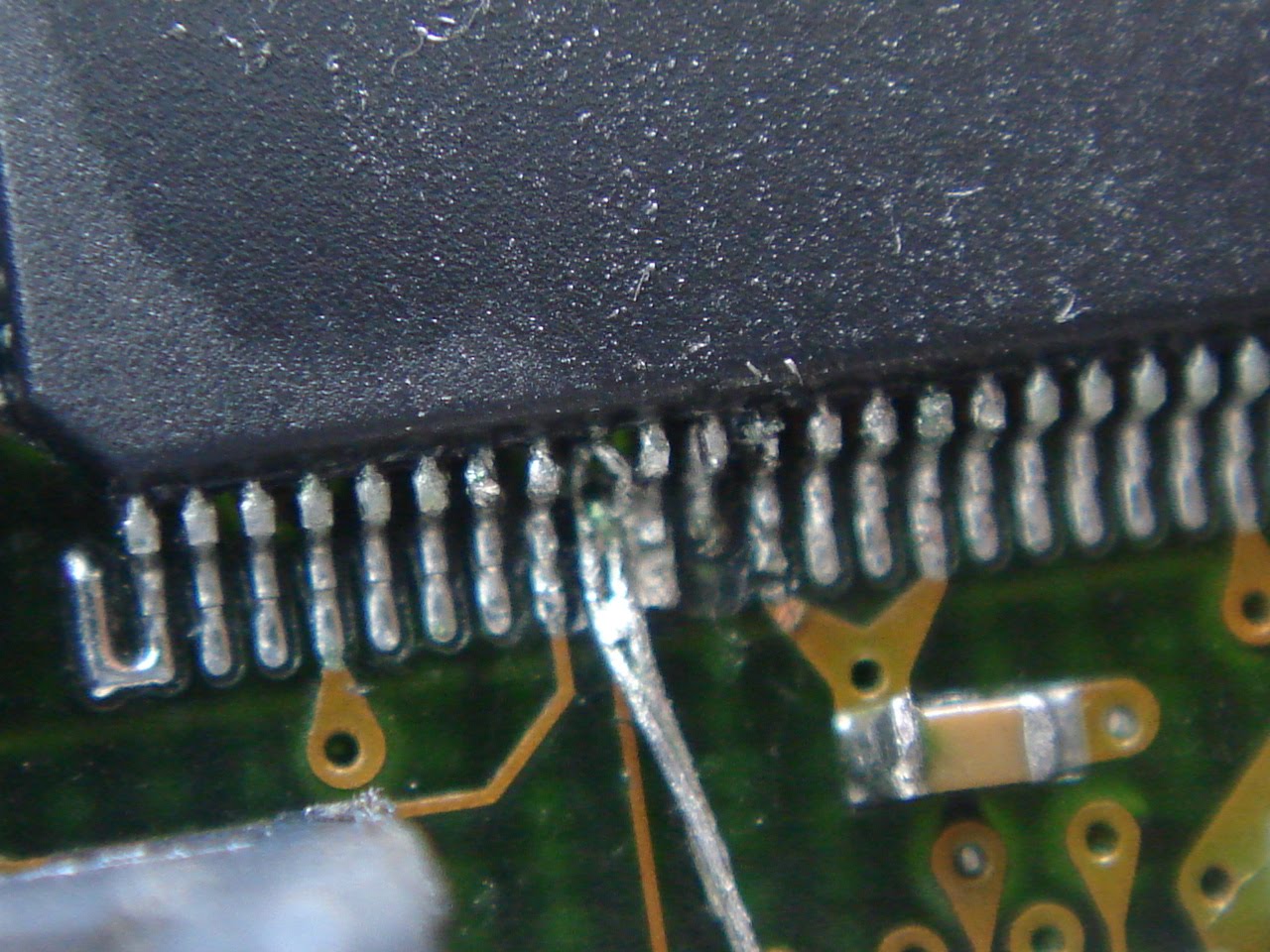

Il devient alors possible de souder un câble très fin 34AWG :

Allumons l'Amiga 4000 : pas de boot...

Bon, là, soit je me pends, soit je me jette sous une voie ferrée...

Il faut donc dessouder le Mach et tenter d'en retrouver un autre qui fonctionne... En attendant, il est nécessaire de dessouder les supports Simms pour être moins à l'étroit :

Avec de l'air chaud, ça part en quelques secondes :

Ah, une pastille s'est fait la malle :

Il faut la reconstruire comme ceci :

Avez-vous une CyberStorm MK III ou une CyberStormPPC qui ne fonctionne plus ?

L'idée serait de récupérer un Mach231 sur une CyberStorm HS et de le ressouder sur celle-ci. Emailez-moi bien sûr !

Celui-ci semble ne plus fonctionner : il était bombé et fissuré depuis le début :

Il y a un programme élaboré par Phase5 dans ce composant. L'idéal serait que les désigners nous le donne afin que les cartes HS puissent être réparées, pour qu'ainsi la communauté Amiga subsiste et continue d'exister. Cette CyberStormPPC est loin d'être la seule à ne plus fonctionner... L'appel est lancé !
