Pile Apollo

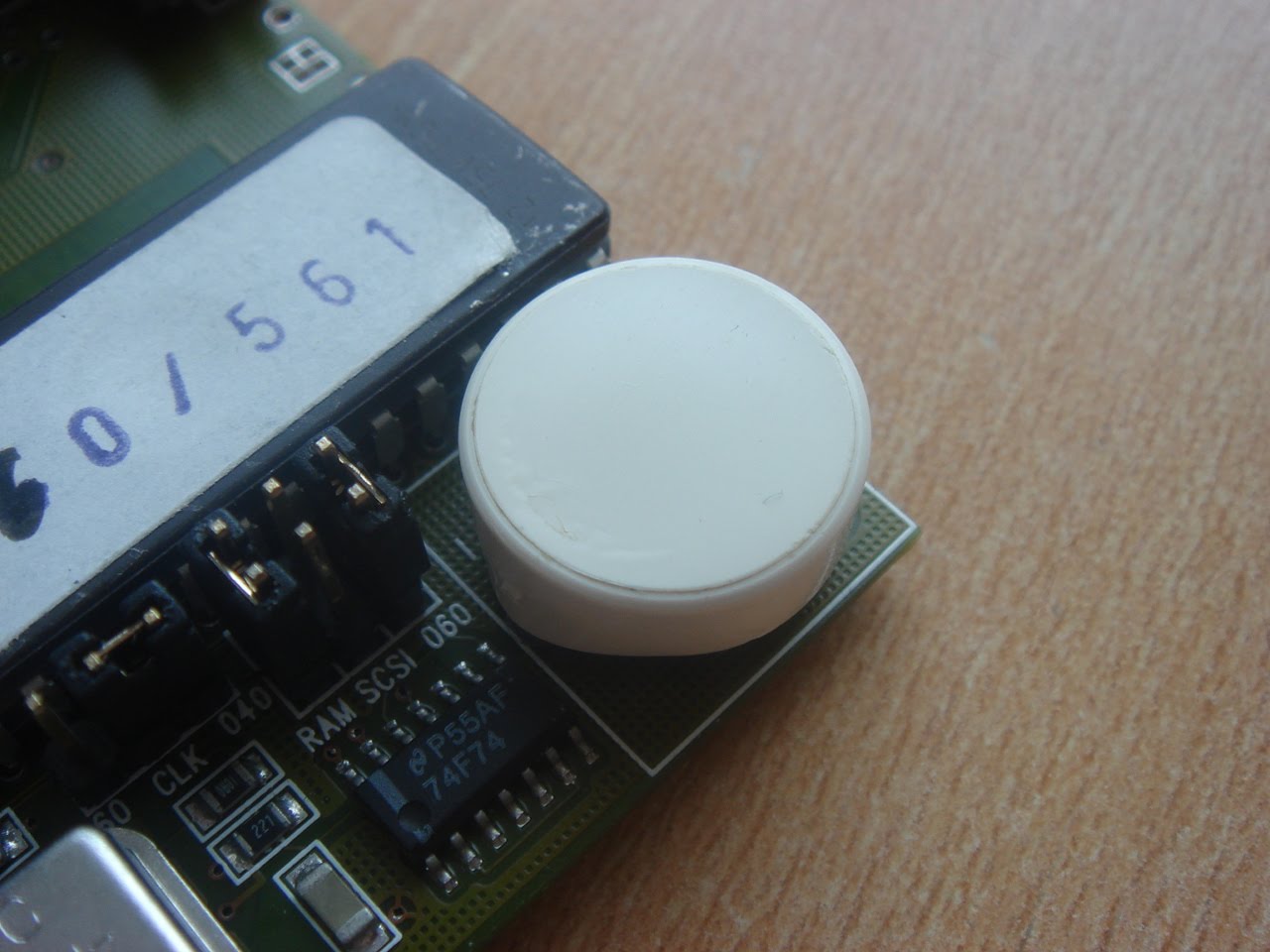

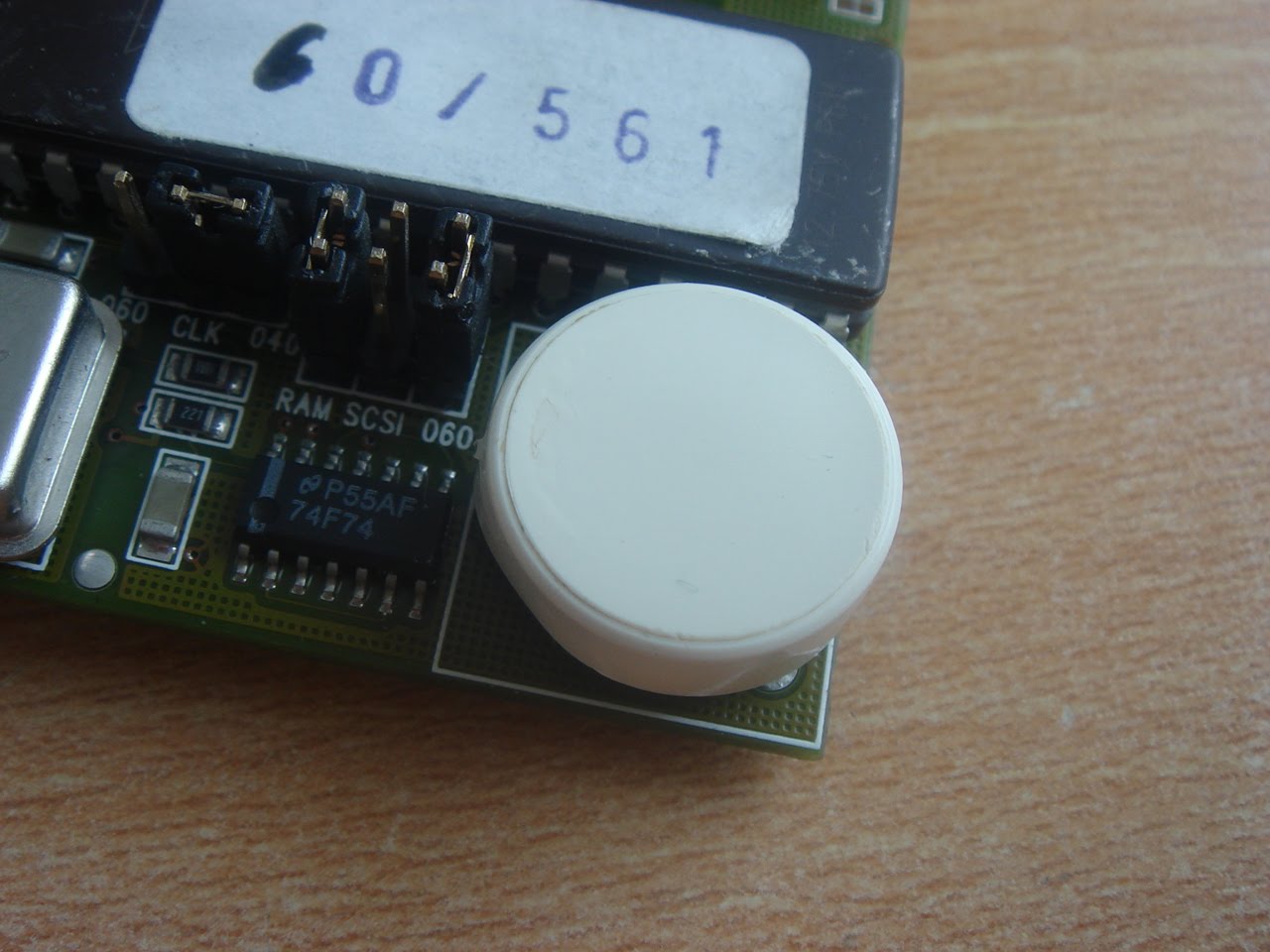

Parfois, nous croyons que tout va bien, la pile n'a pas coulée, chouette... Et puis...

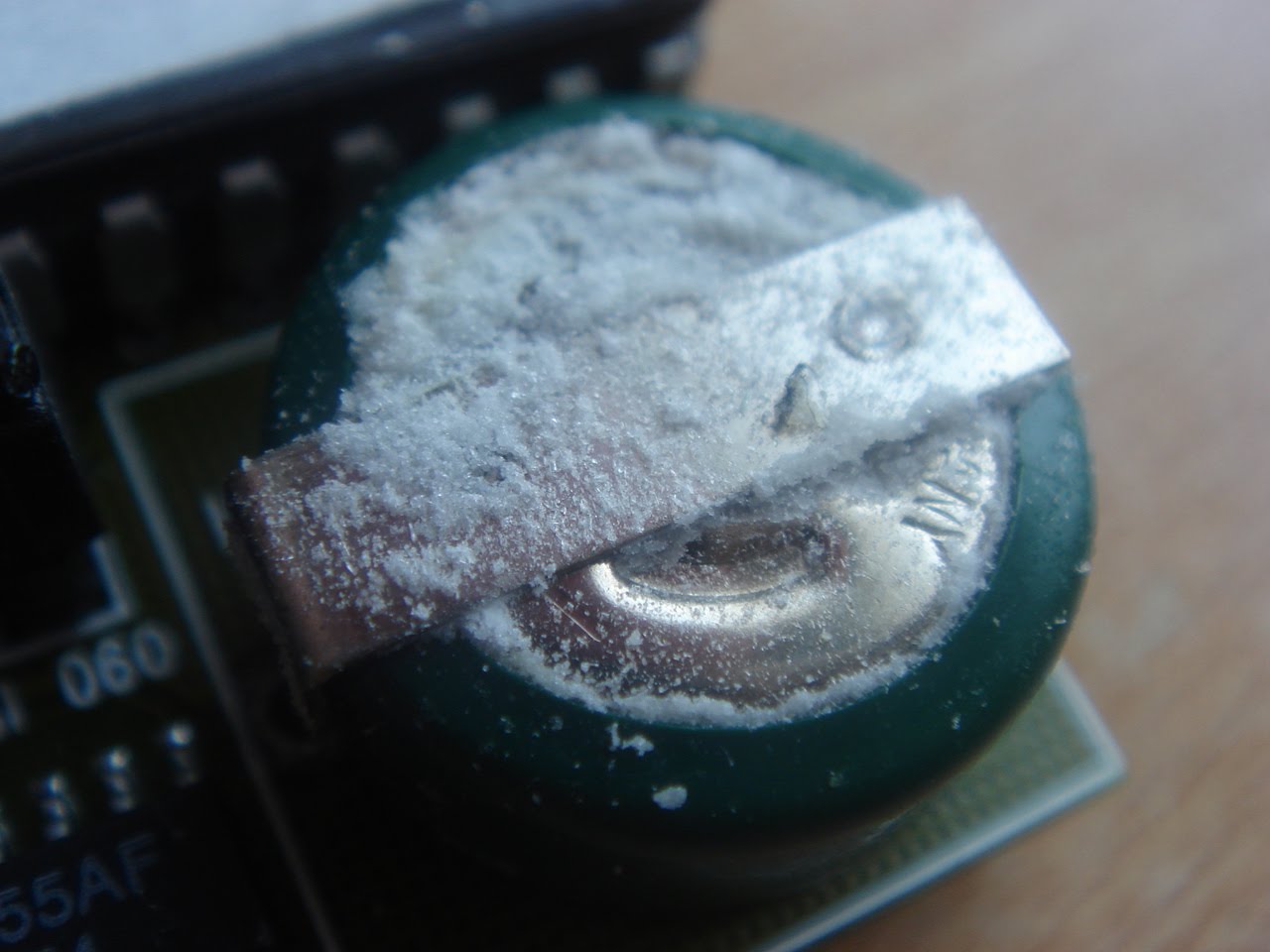

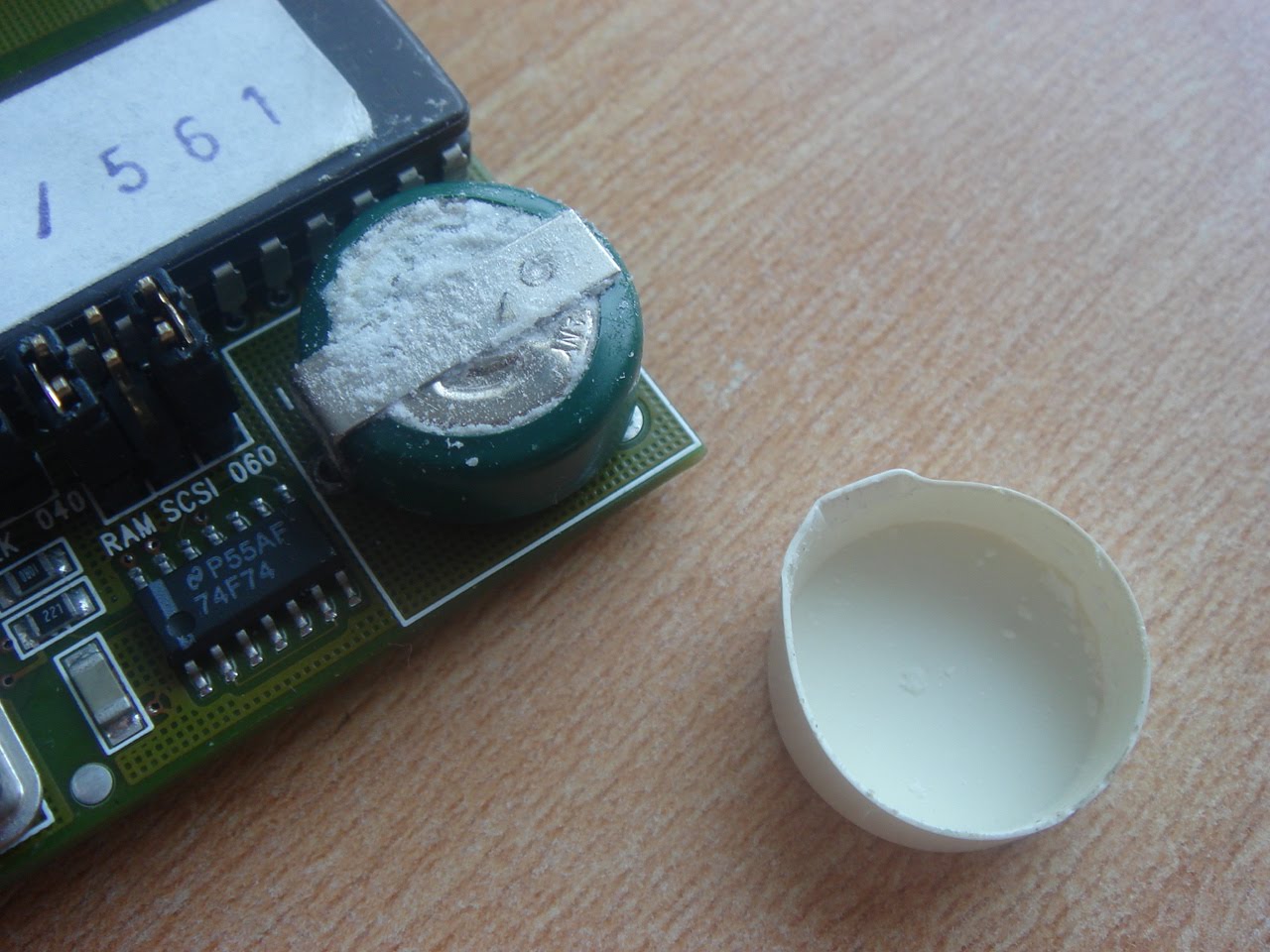

Et un jour, nous nous disons, tiens si j'ôtais le capuchon pour voir... Et paf !

Allez on dessoude !

Et goto la poubelle spéciale :

Soyons vigilant !


Chaude Paula !

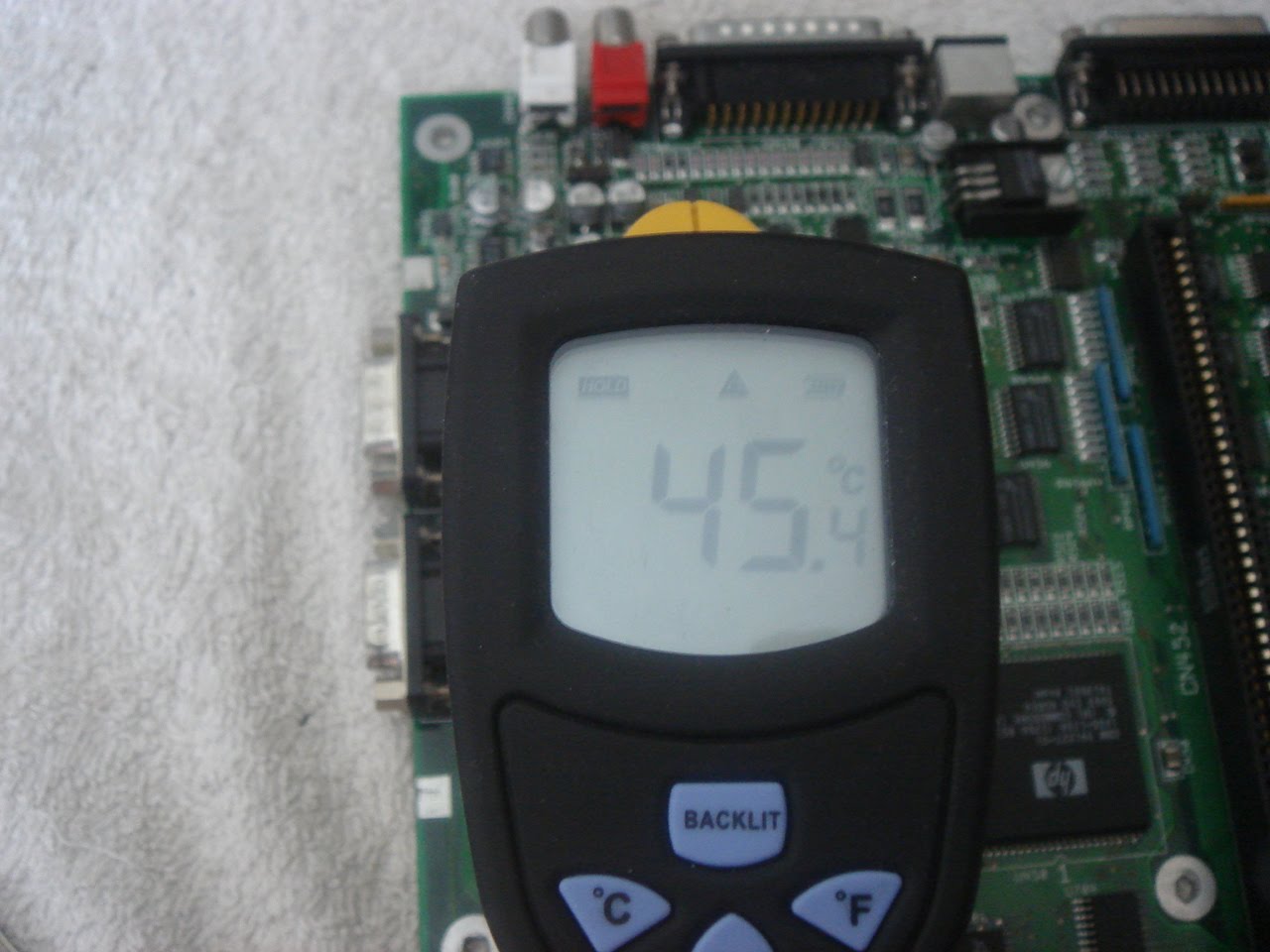

Une carte A4000D ne bootait pas ! Une astuce très simple pour peut-être localiser le problème est de poser ses doigts sur les composants, la machine allumée. Si un est très chaud, il y a de forte chance pour qu'il ne fonctionne plus. C'est la cas ici pour Paula qui est bouillante !

Sur une carte qui fonctionne :

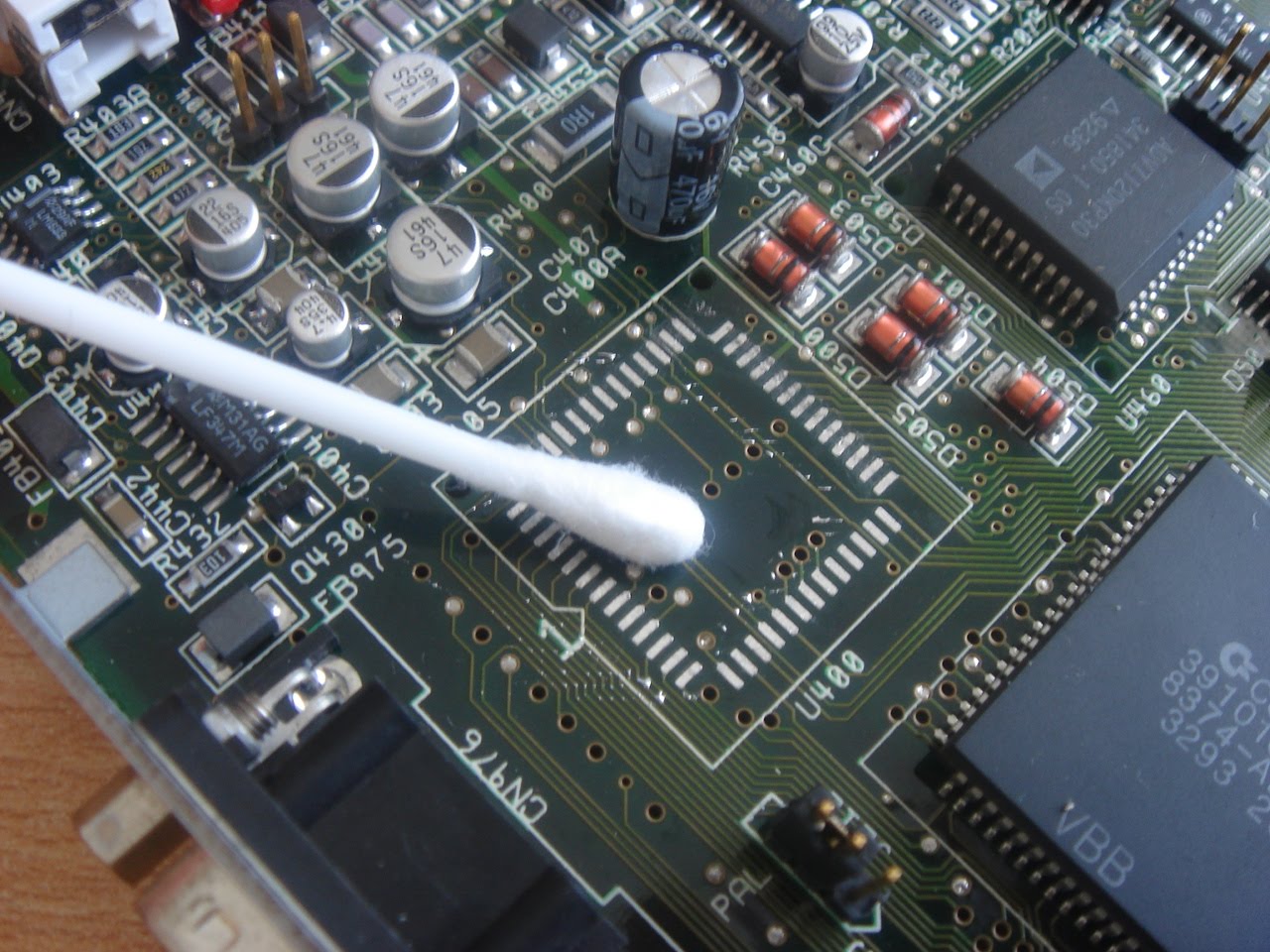

Alors que sur l'autre :

Changeons donc Paula, et voyons ensuite :

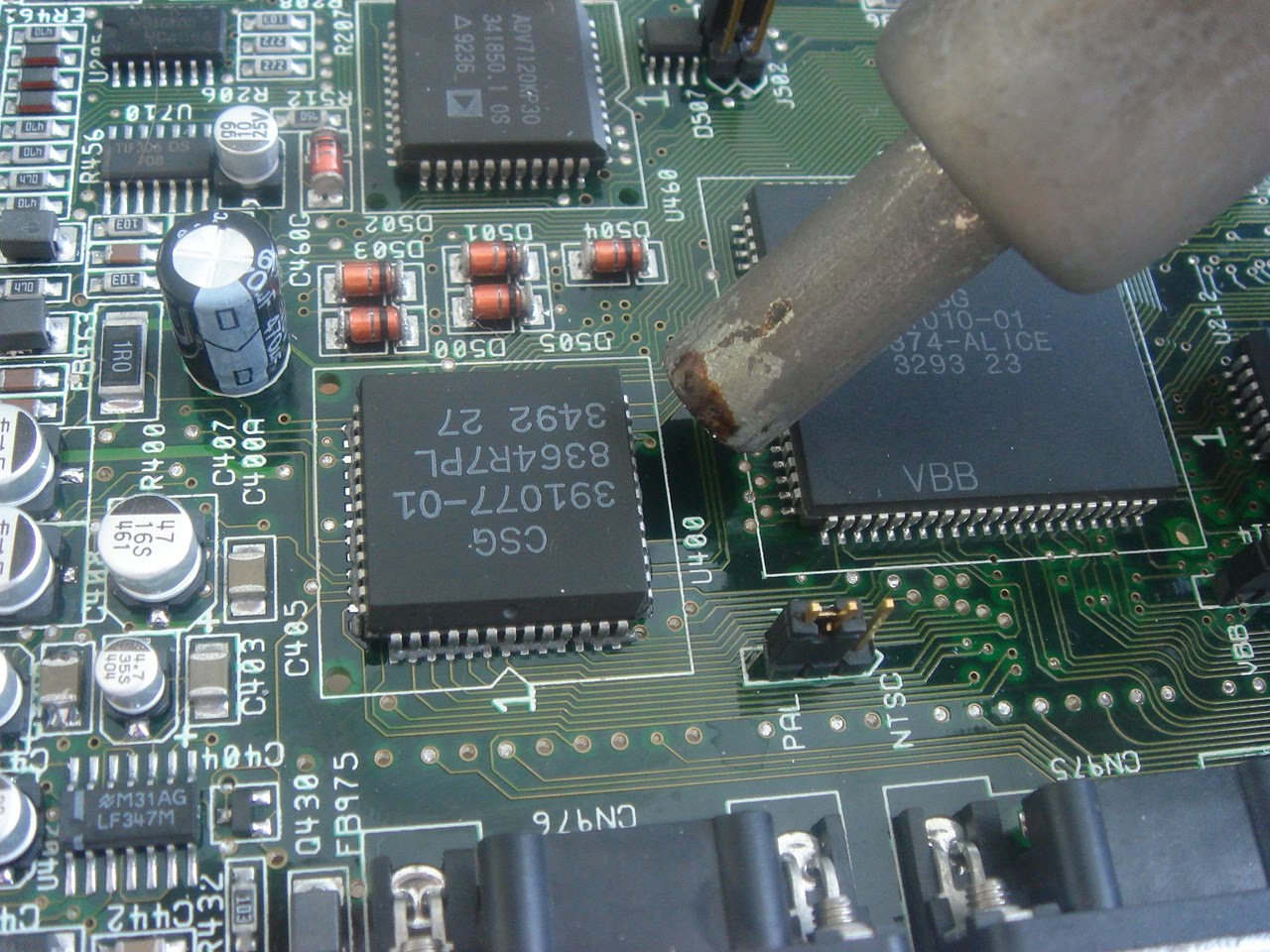

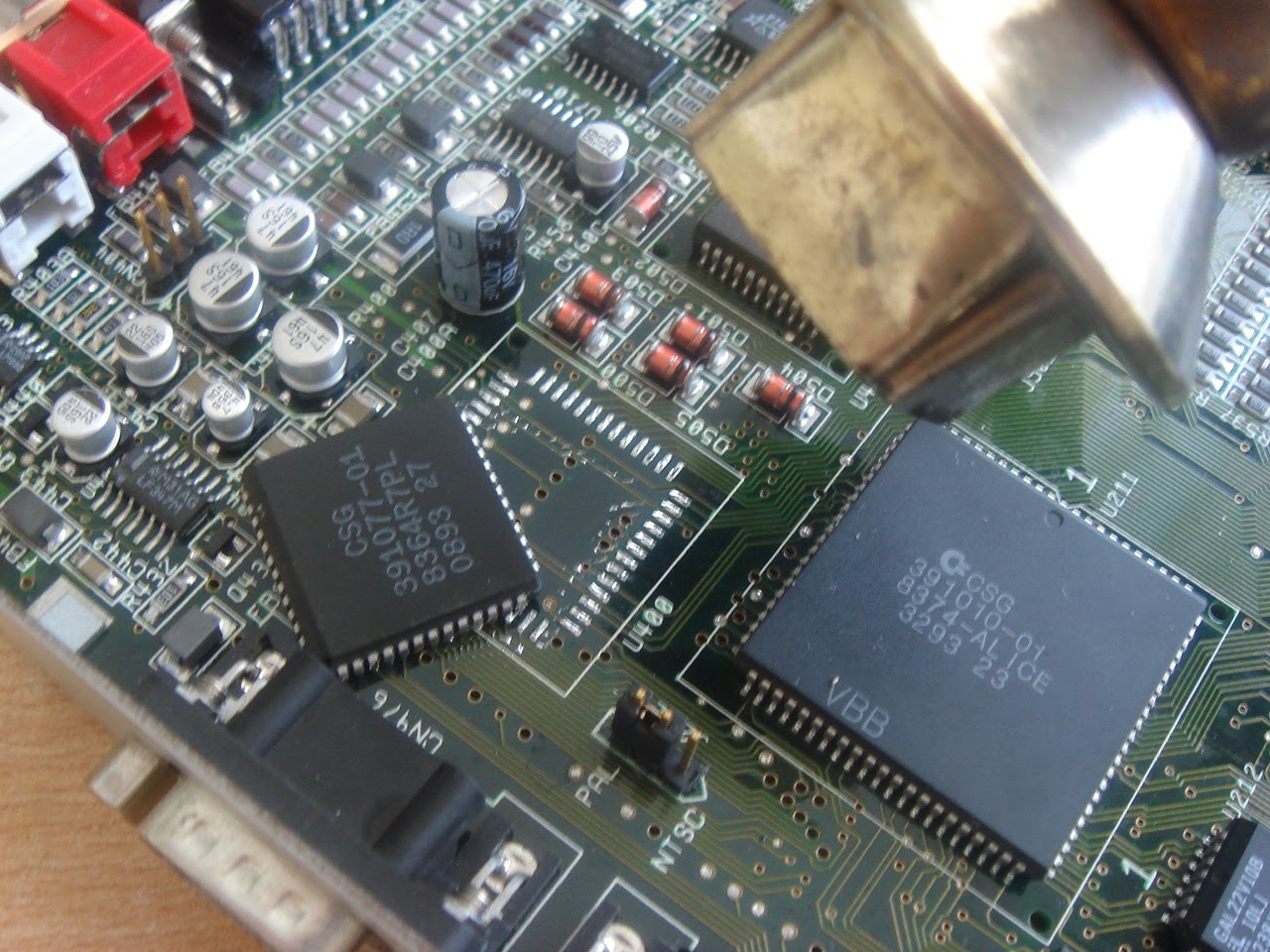

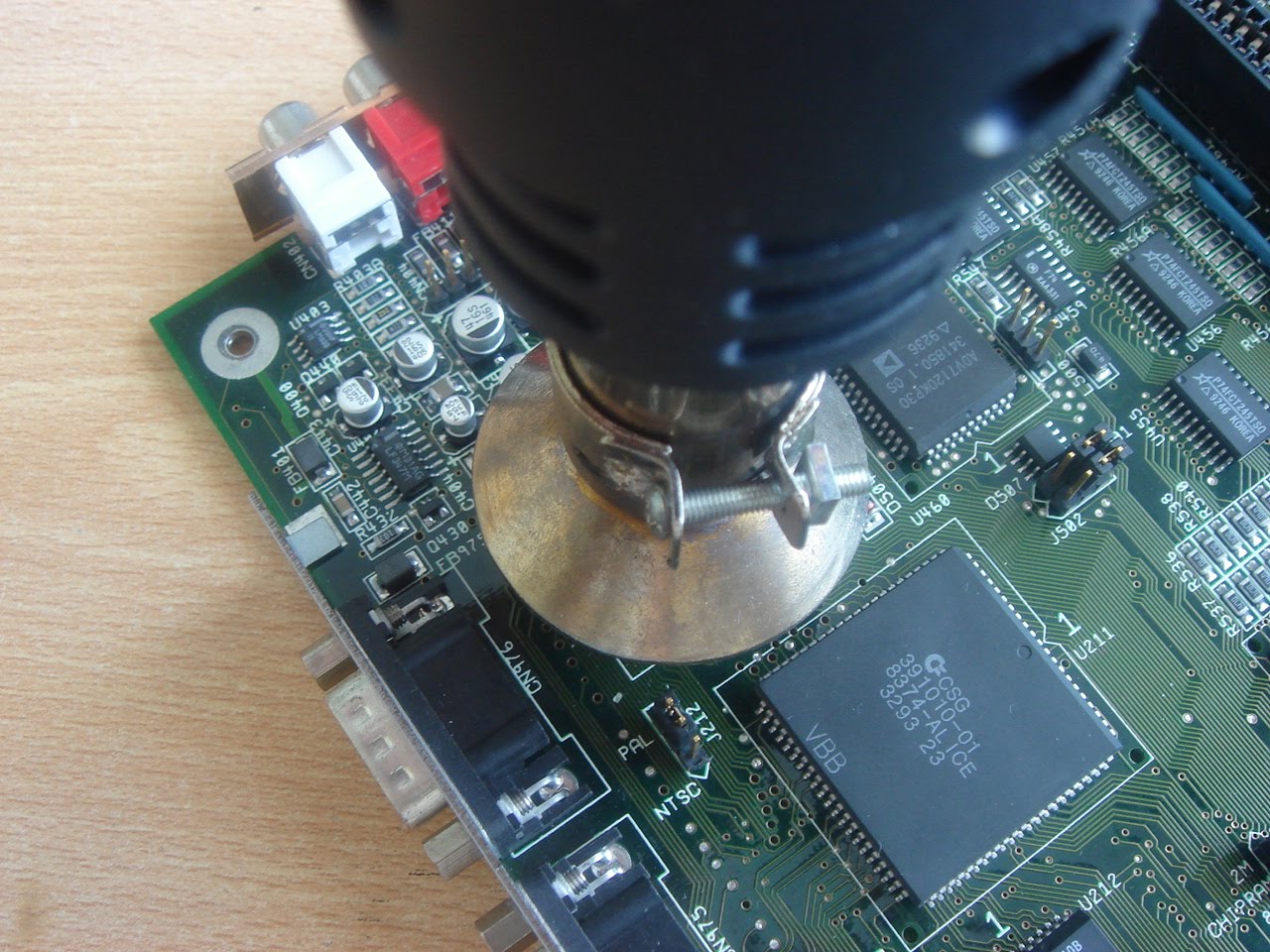

Les composants PLCC comme celui-ci ayant peu de tiges, le dessoudage à environ 400° est très rapide, quelques secondes :

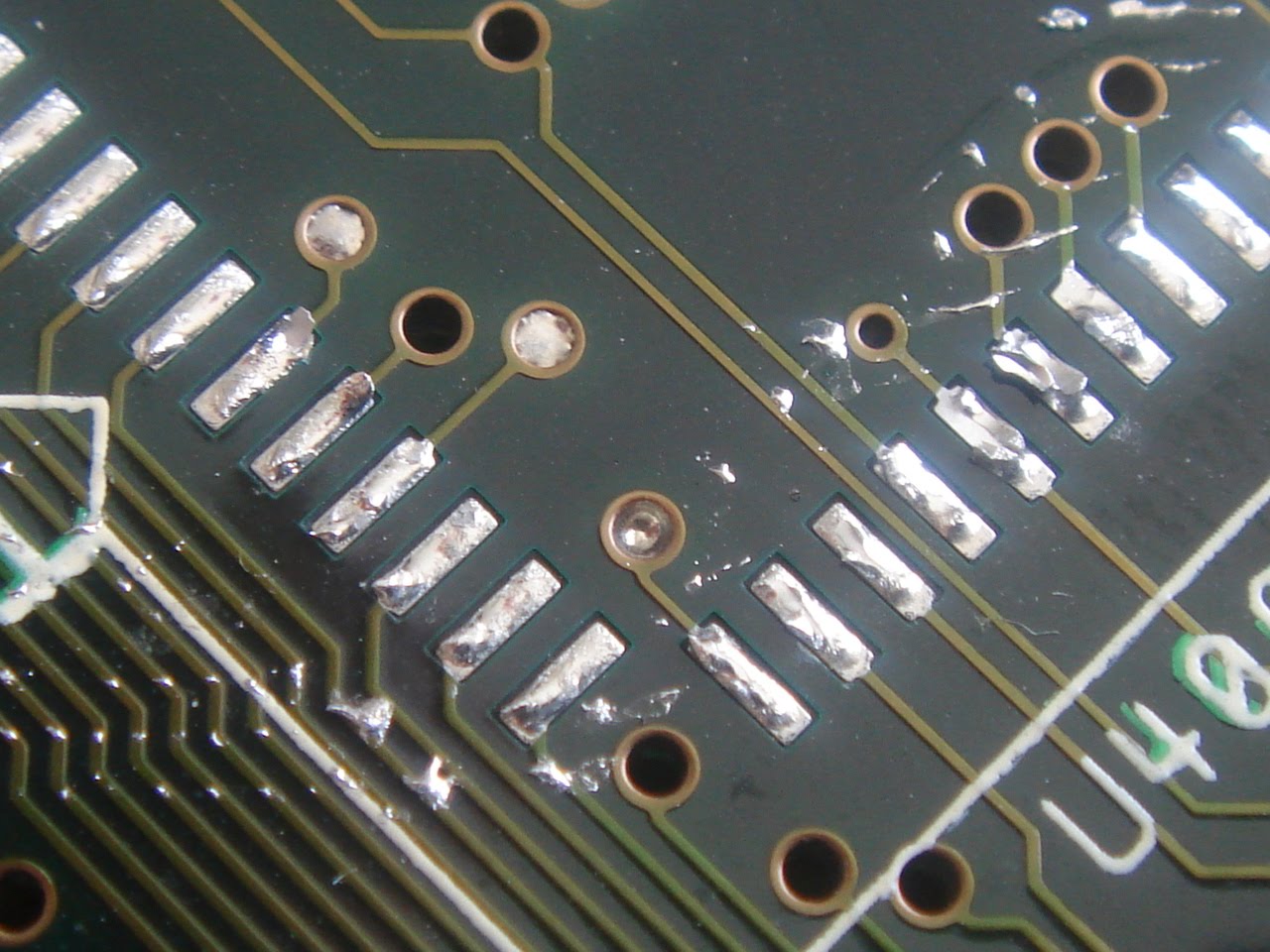

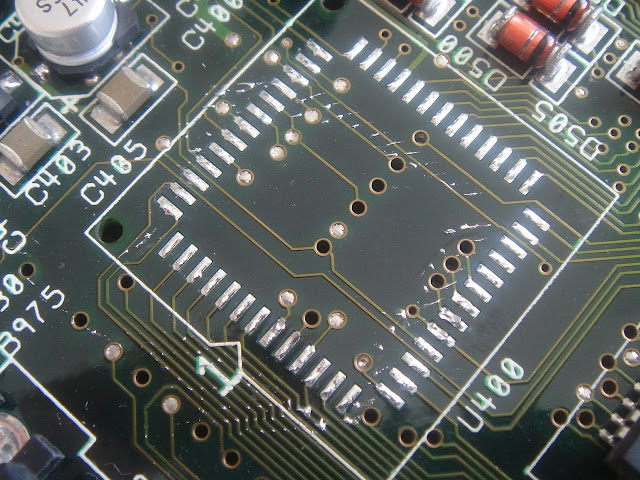

Avec de la tresse, ôtons le reste de soudure :

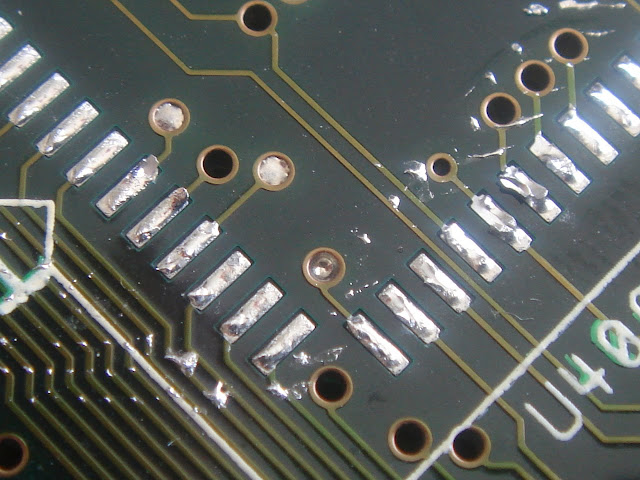

Et cleanons :

Voici une Paula récupérée d'un Amiga 600 qui ne marchait plus :

Pour ce genre de composants avec un espace entre les pastilles assez grand, la soudure liquide est très bien :

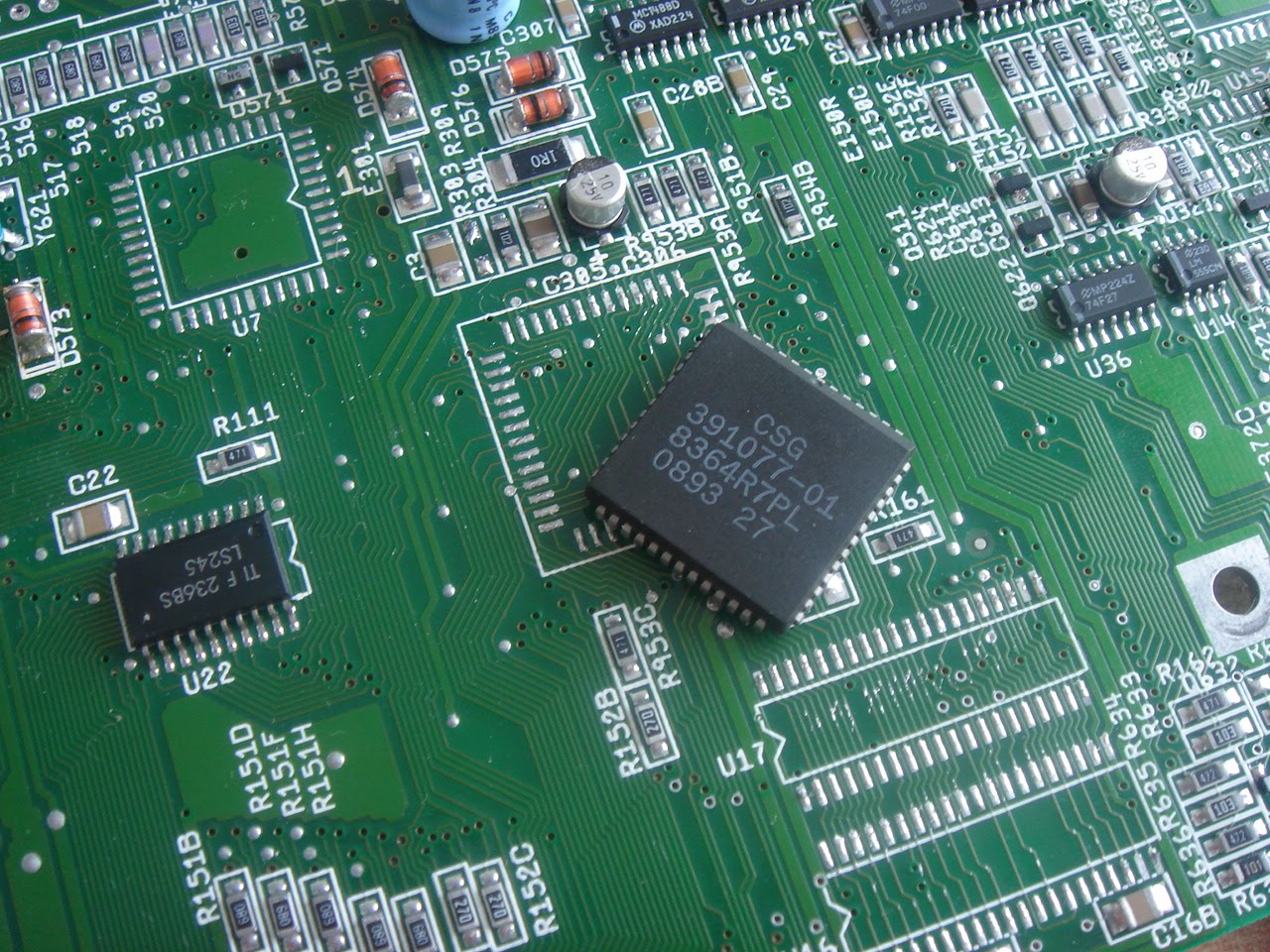

Paula a un sens : la coche (le rond) face au 1 :

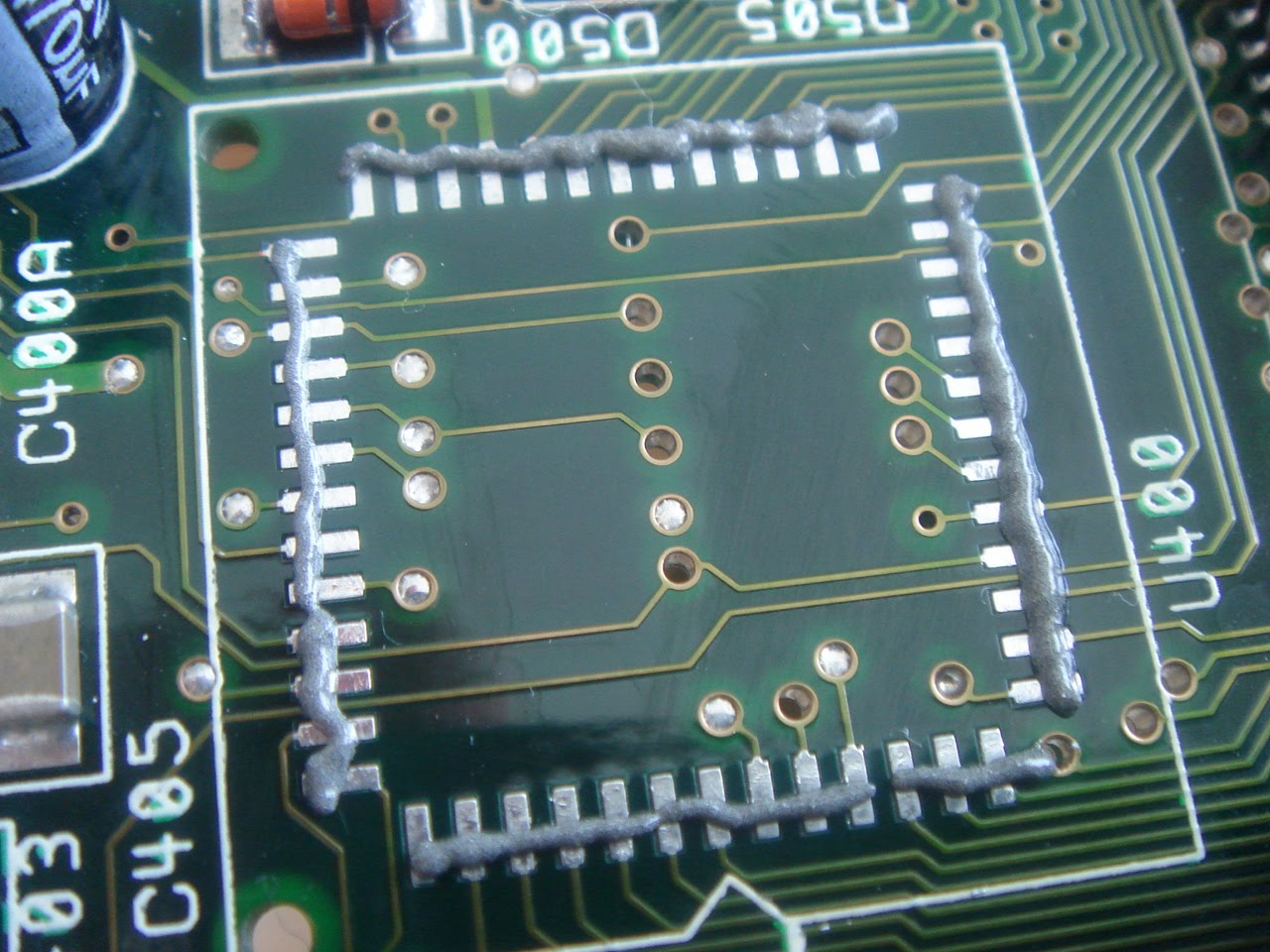

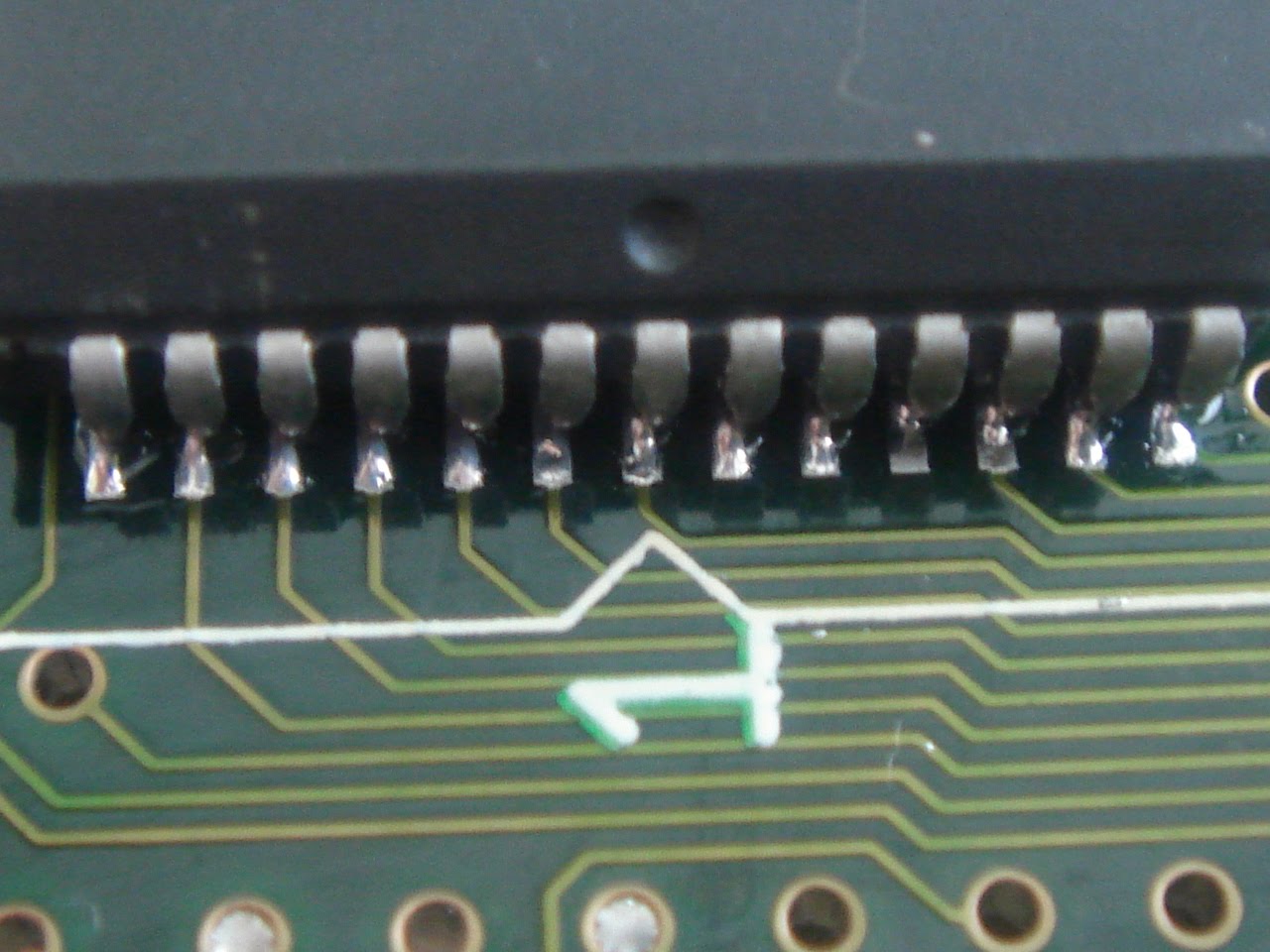

Chauffons : la soudure se liquéfie et va automatiquement se regrouper sur les pastilles et les tiges du composant :

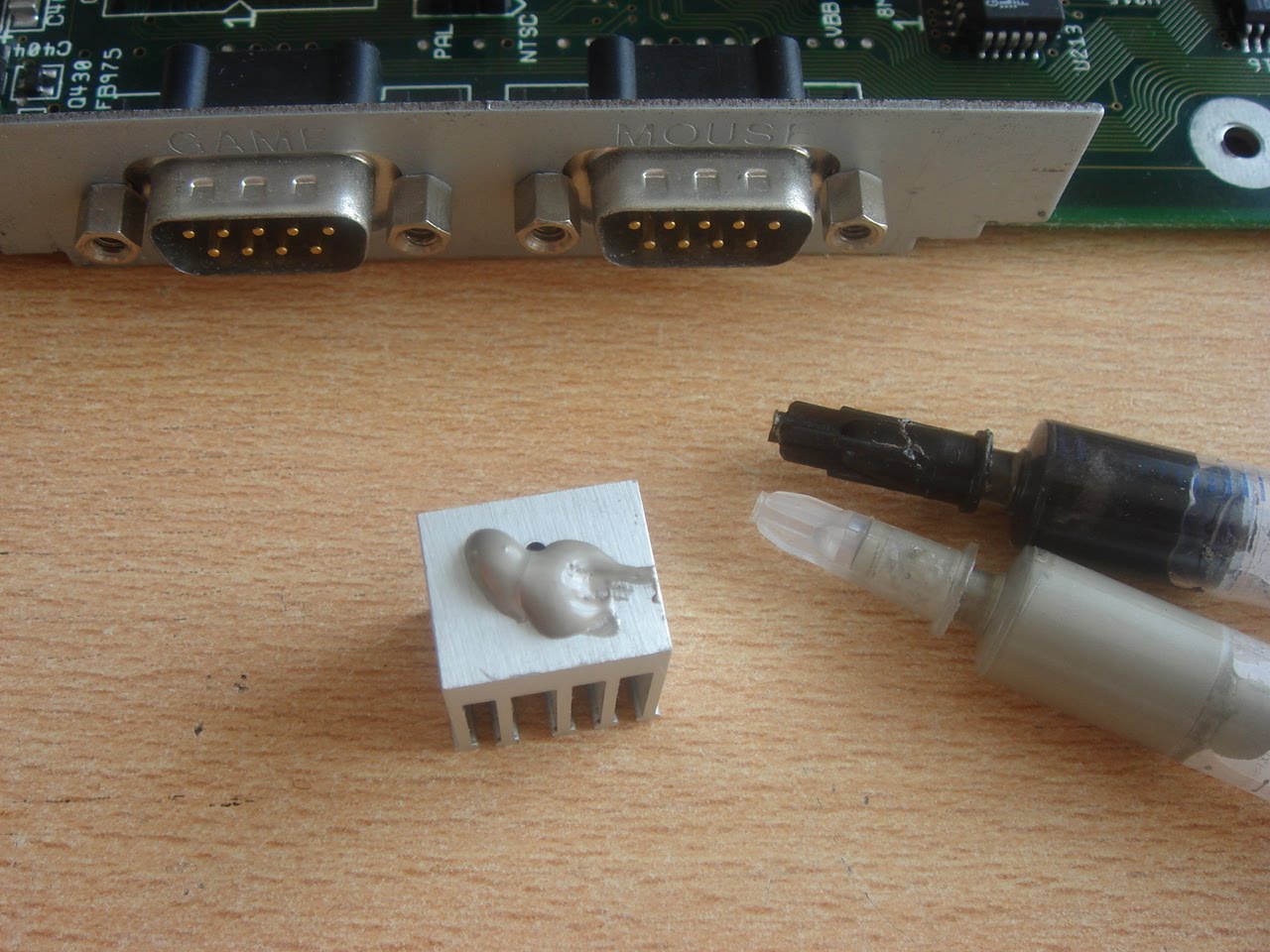

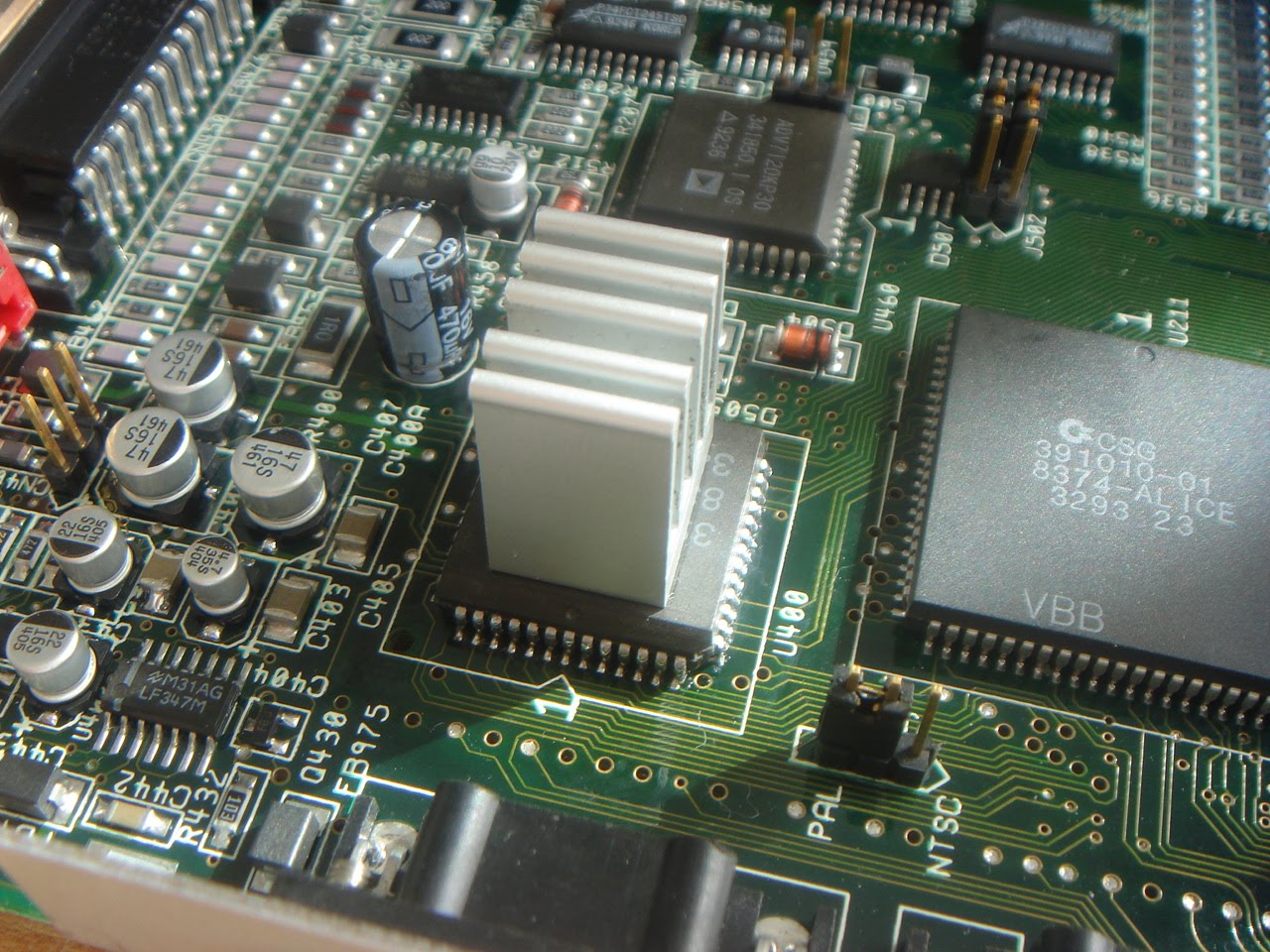

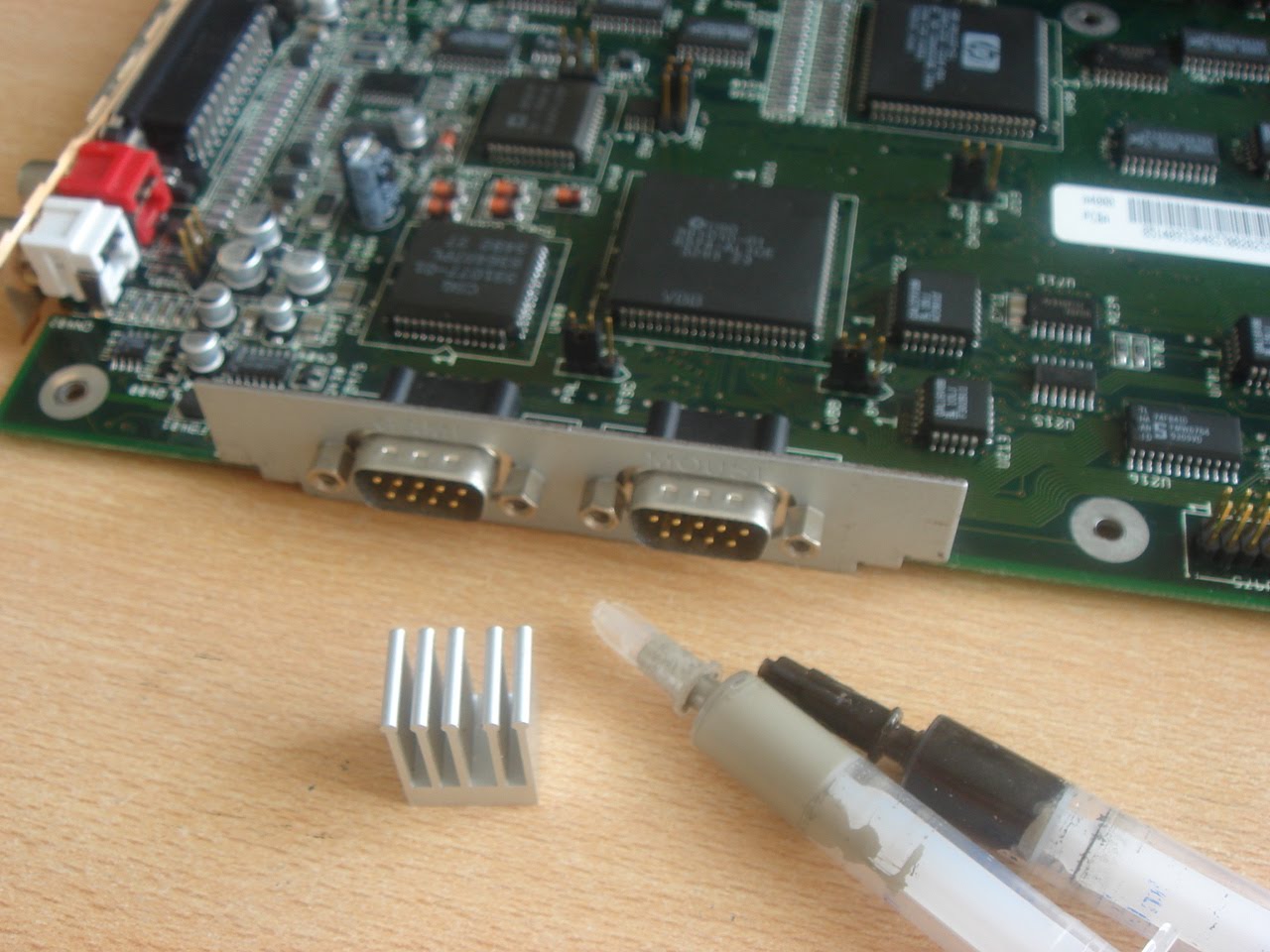

Mettons un heatsink dessus, pas prévention :

Le 4000 redémarre ! Hourra !

Les condensateurs près de Paula n'avaient que peu coulés. Est-ce à cause d'eux que Paula ne fonctionnait plus ? Je ne sais pas. Toujours est-il qu'il est impératif aujourd'hui, 18 ans après la mise sur le marché des 4000, de changer tous les vieux condensateurs afin de prévenir et donc d'éviter ce genre de problème, qui aurait pu être bien plus embêtant si je n'avais pas eu sous le main une autre Paula en état de marche !



Coulure batterie A4000D

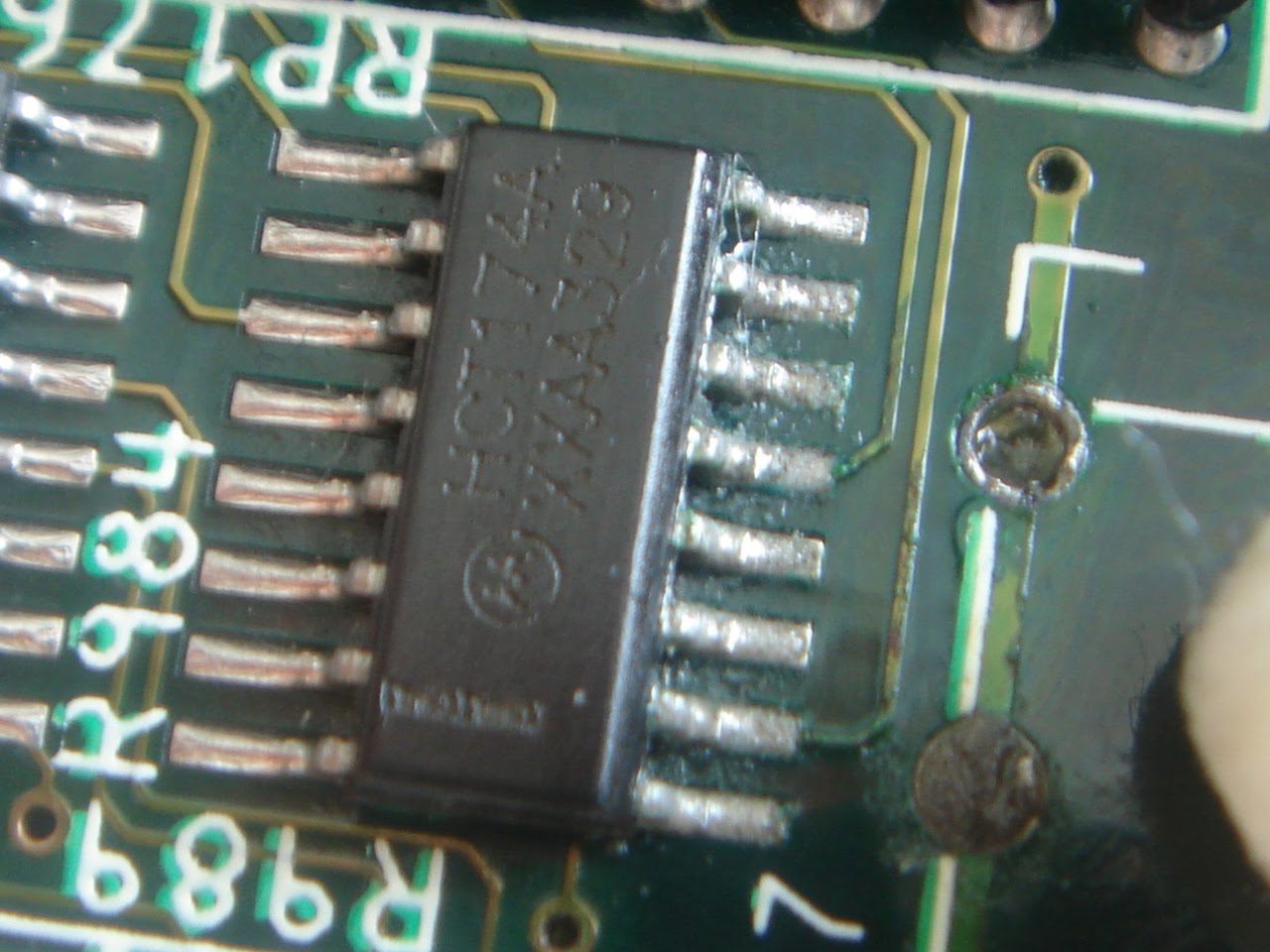

Les batteries des Amiga 4000D sont toutes à ôter. Regarder les coulures de celle-ci :

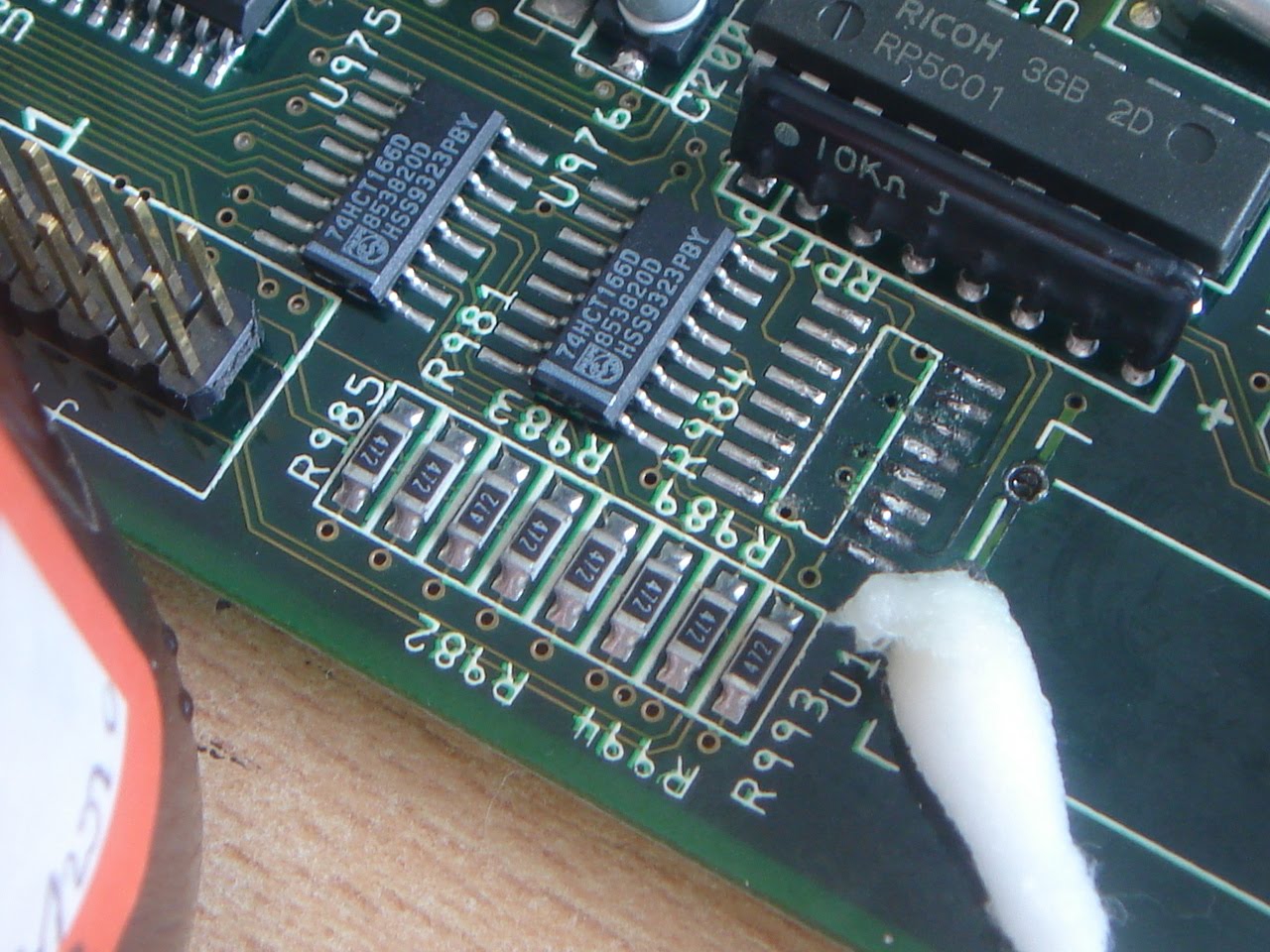

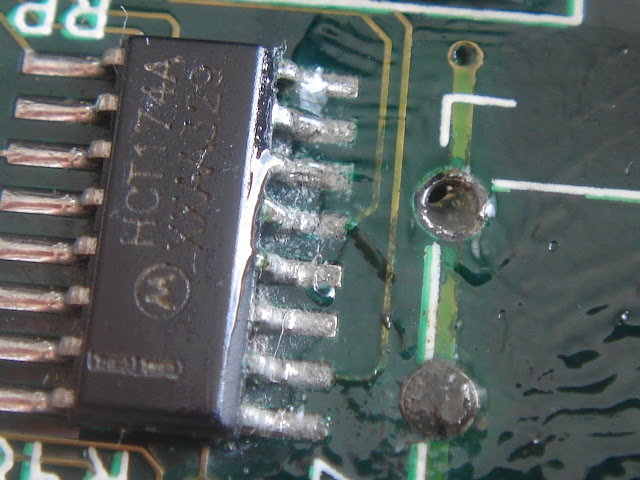

L'acétone est là pour débarbouiller, heureusement :

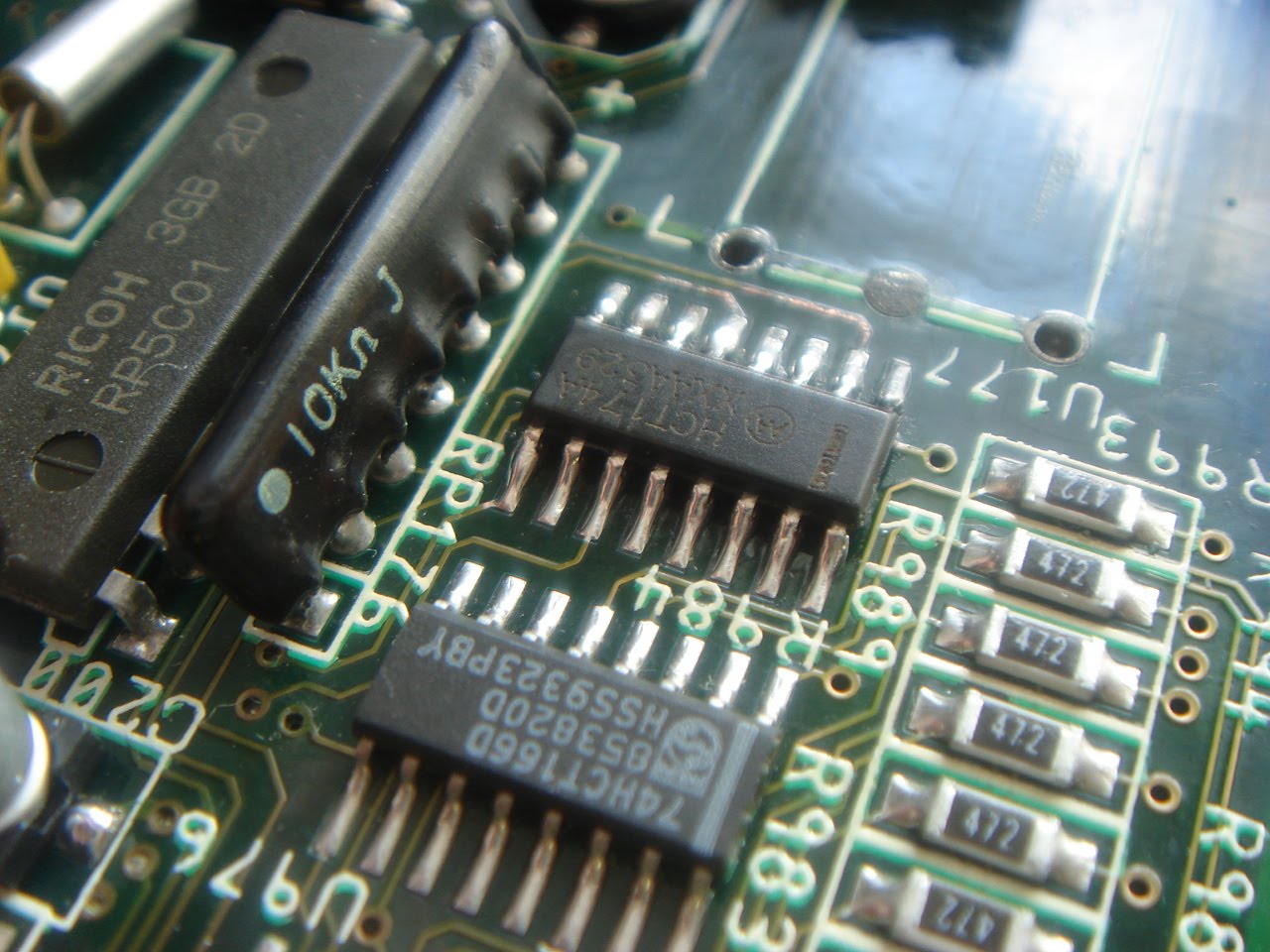

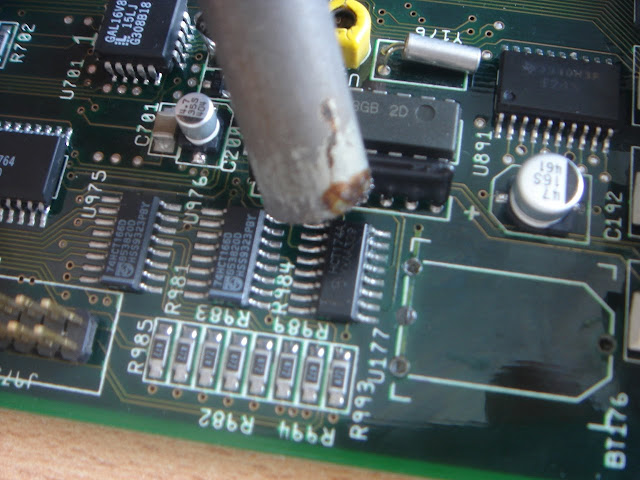

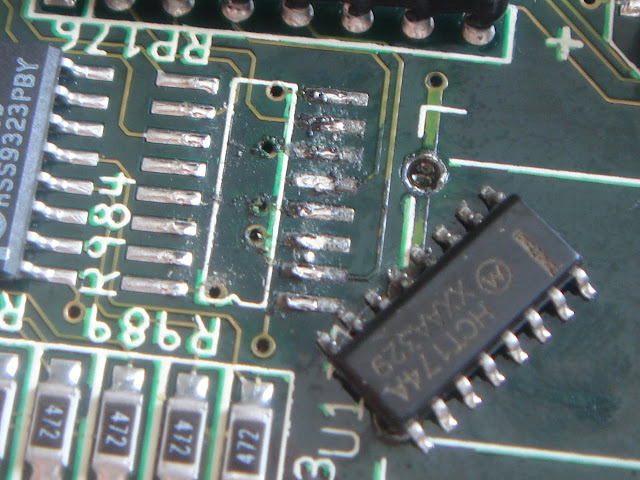

Dessoudons pour cleaner parfaitement :

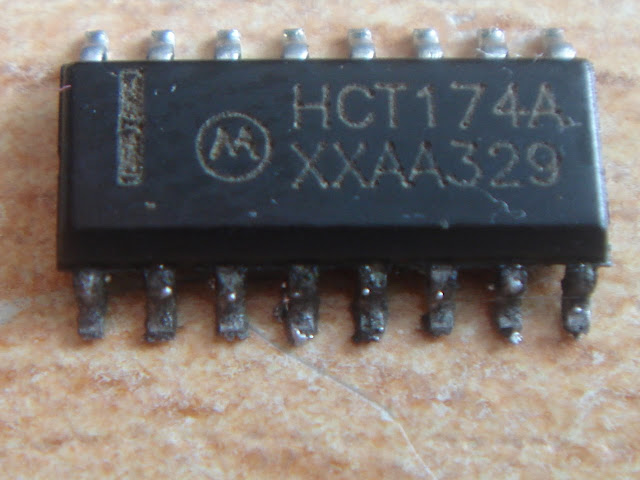

C'est pas beau, hein ?!

Acétone again :

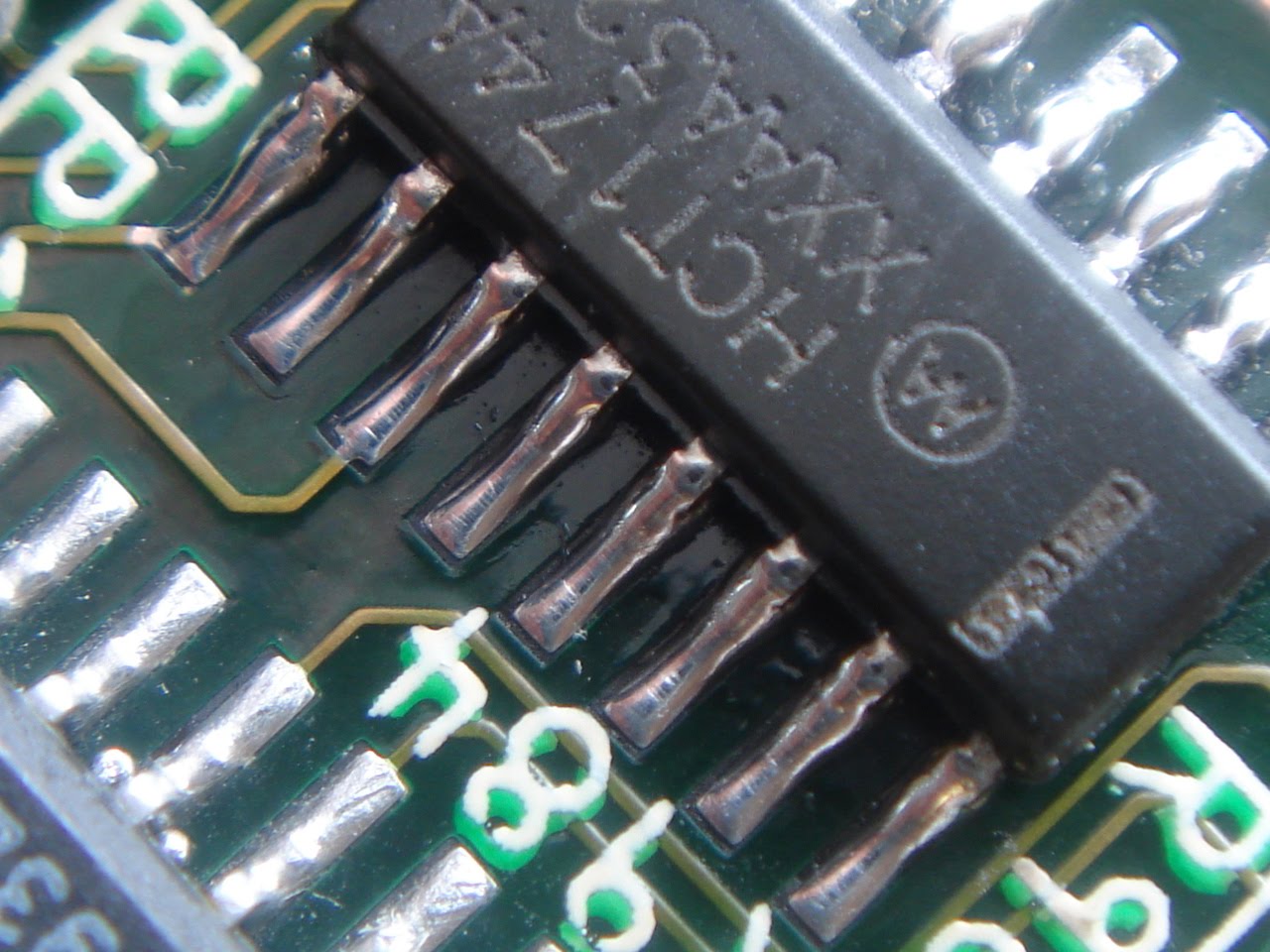

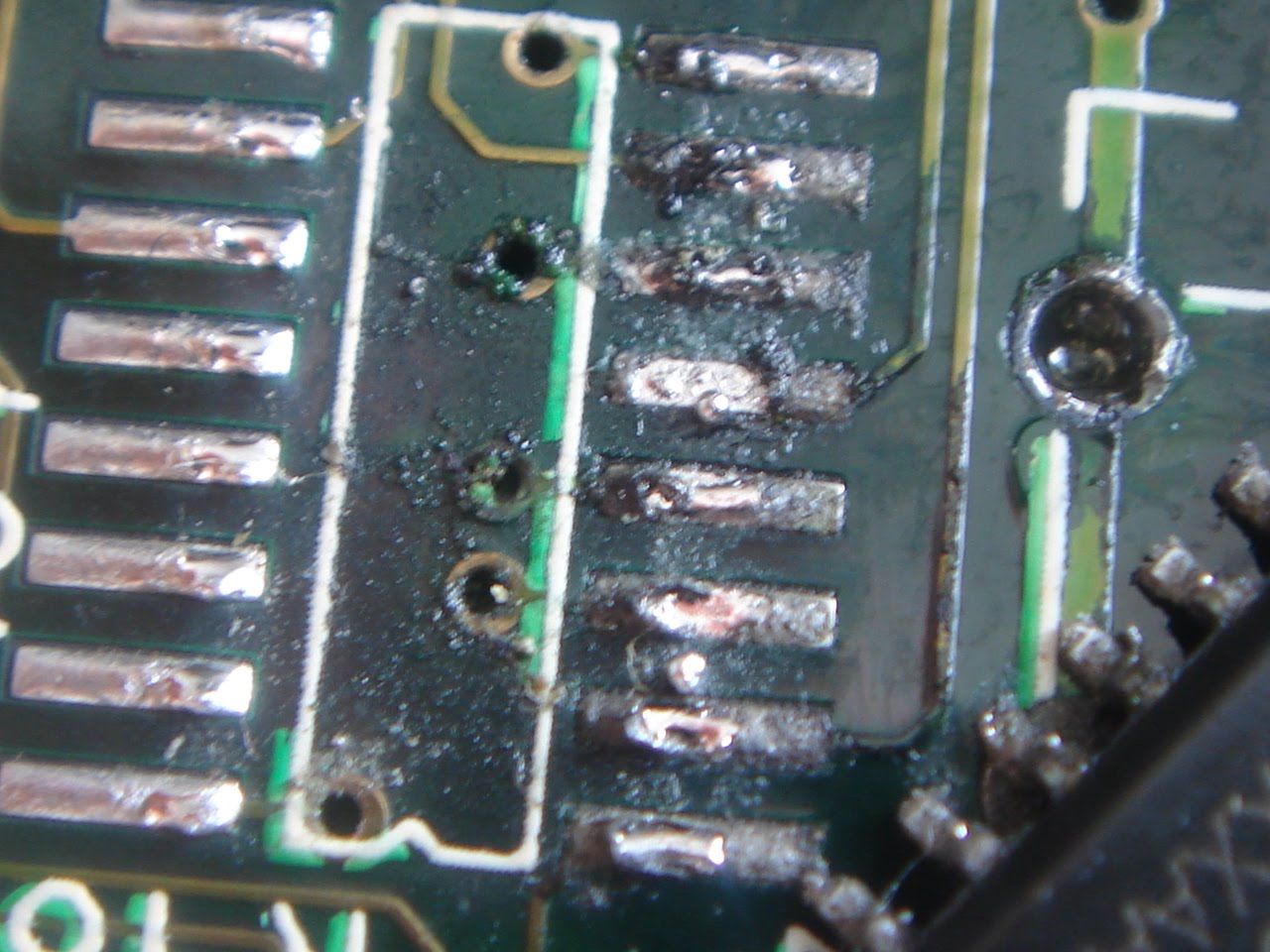

Otons maintenant la soudure restante sur les pastilles pour ensuite ressouder le composant bien comme il faut :

Un bon bain d'acétone :

Avec un bon grattage :

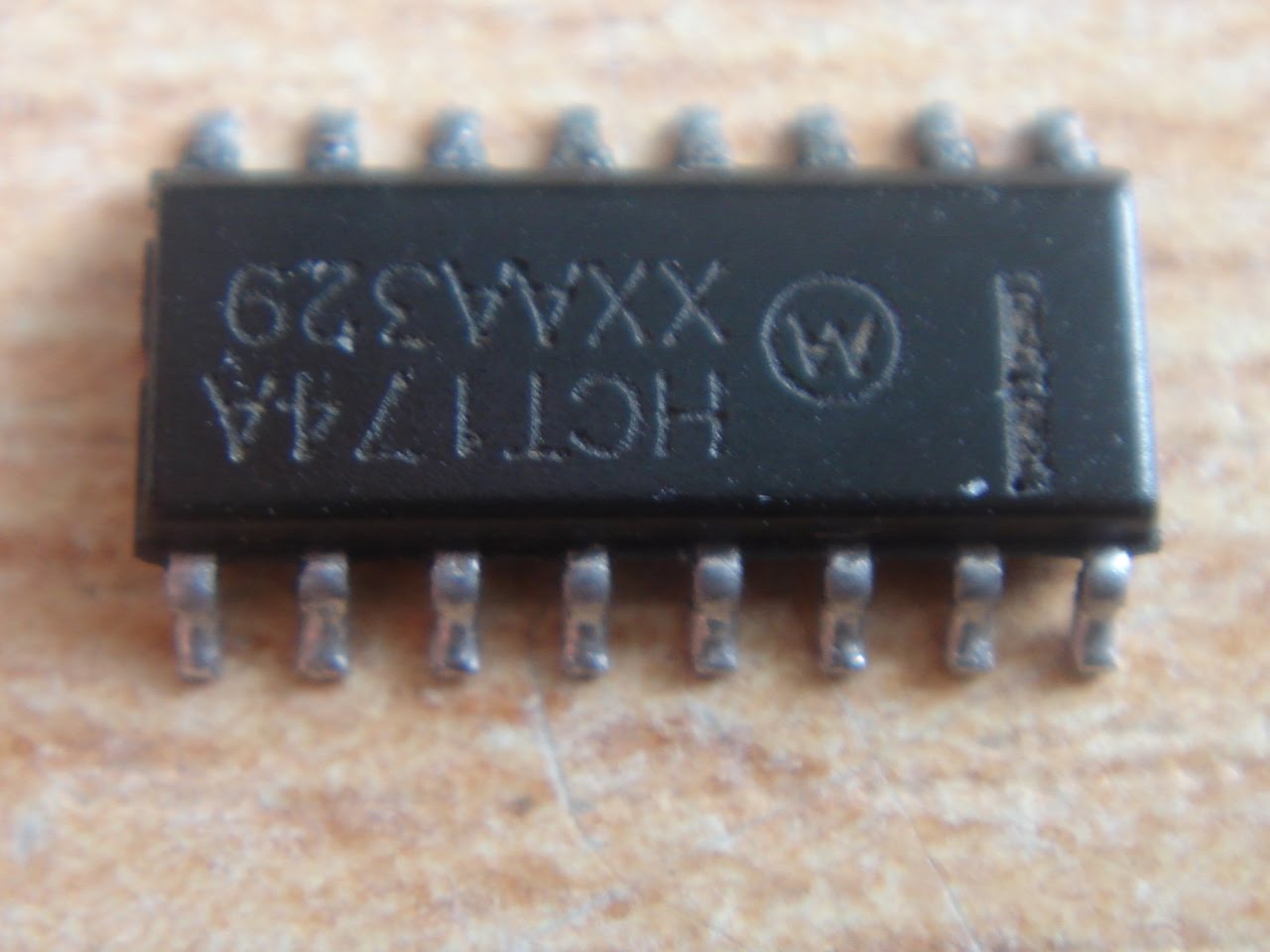

C'est mieux maintenant :

Replaçons-le dans le même sens, bien entendu :

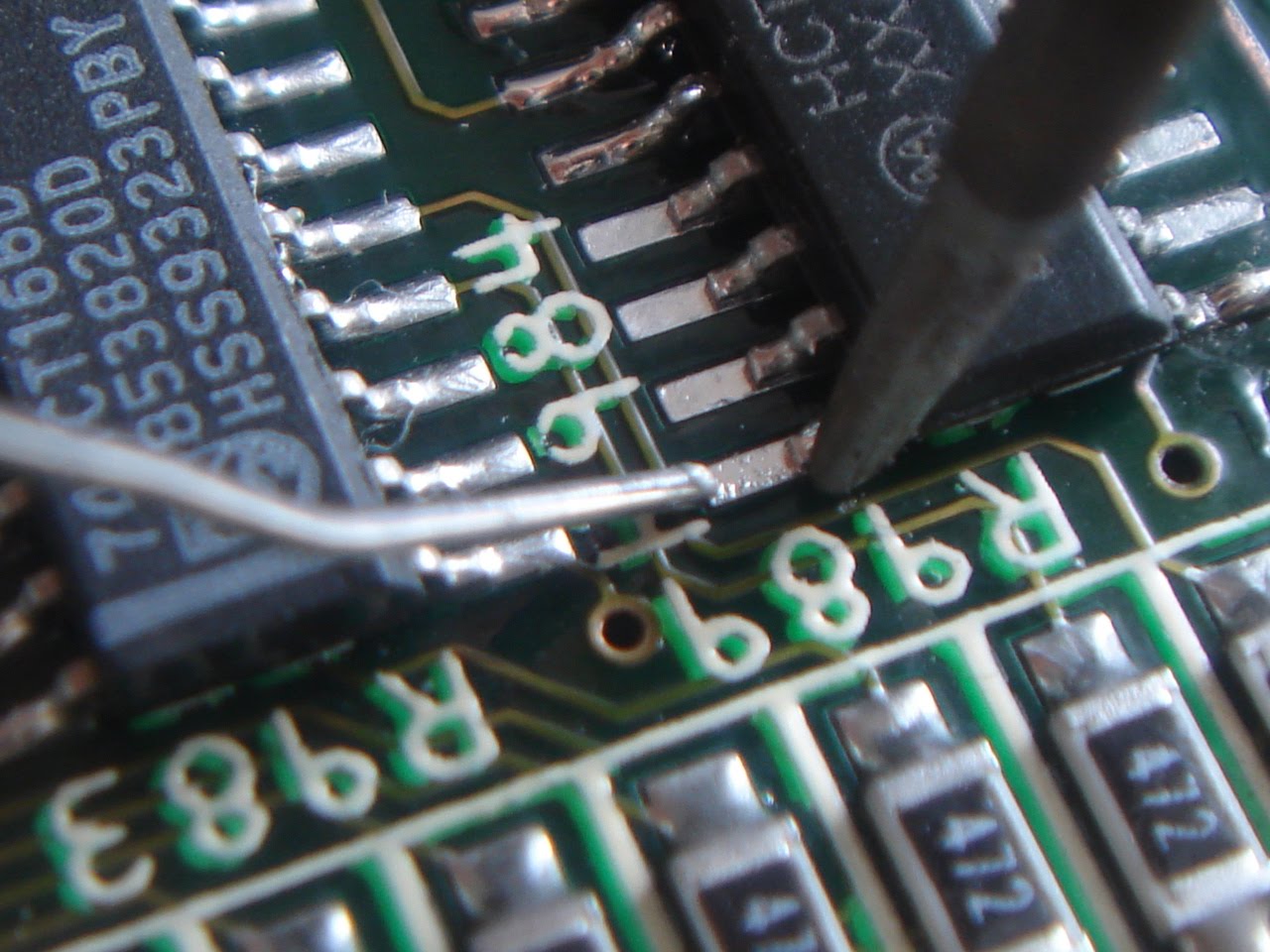

Pour souder ce genre de composant, il est préférable de placer la panne du fer sur le côté au dessus de la tige, et ensuite poser délicatement la soudure sur la pastille. Ainsi, les soudures sont quasi-parfaites :

Voilà :

Ah ces batteries...


Simm 128 Mo

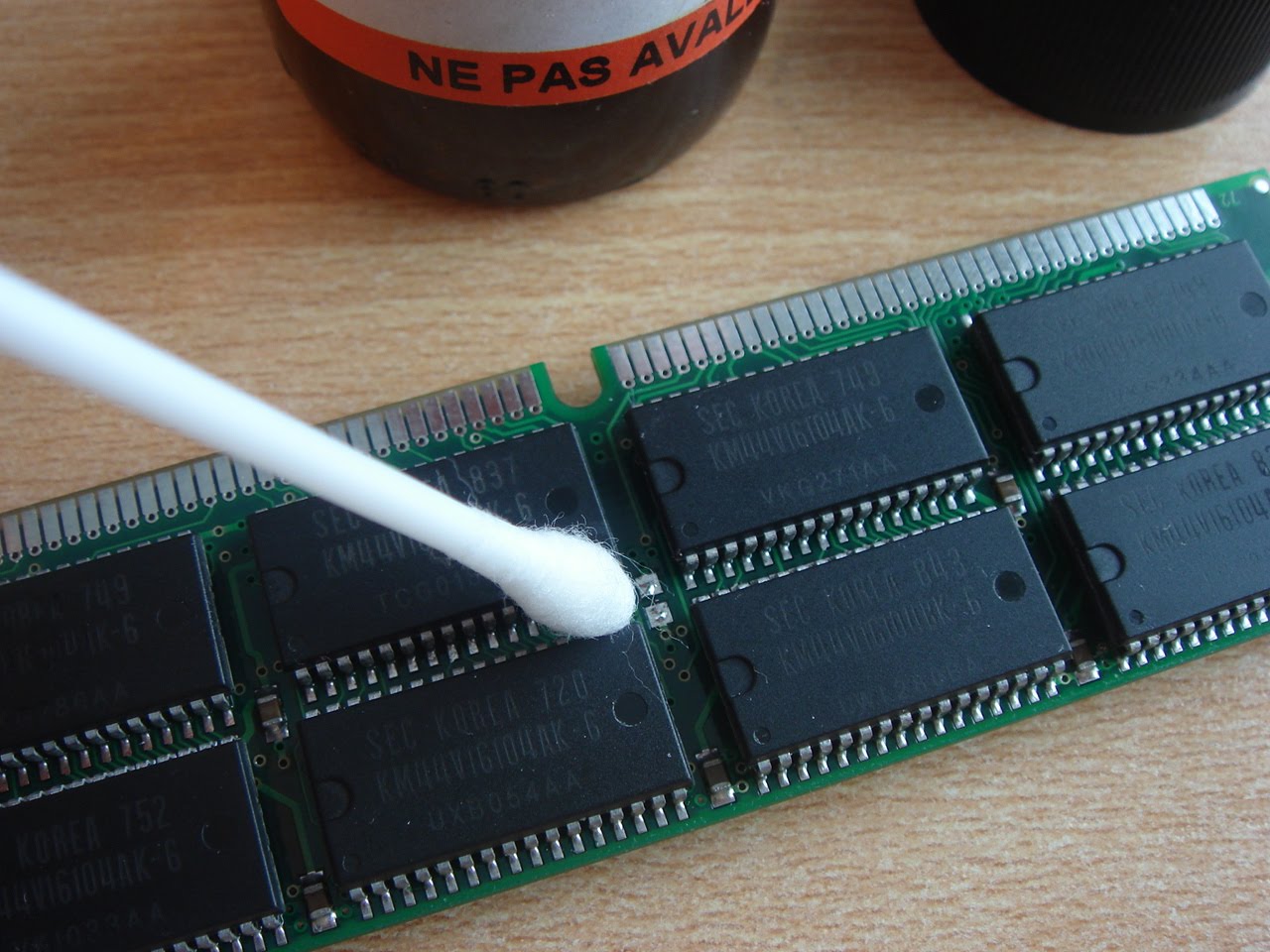

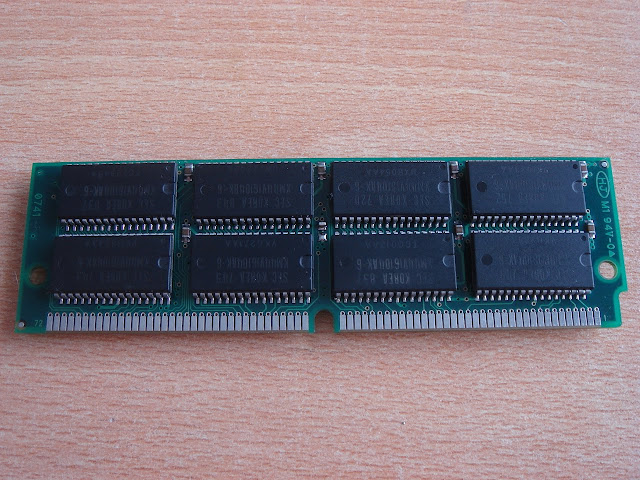

Voici une Simm 128 Mo qui a un soucis. J'ai déjà eu ce genre de prob avec une autre SDRam il y a peu.

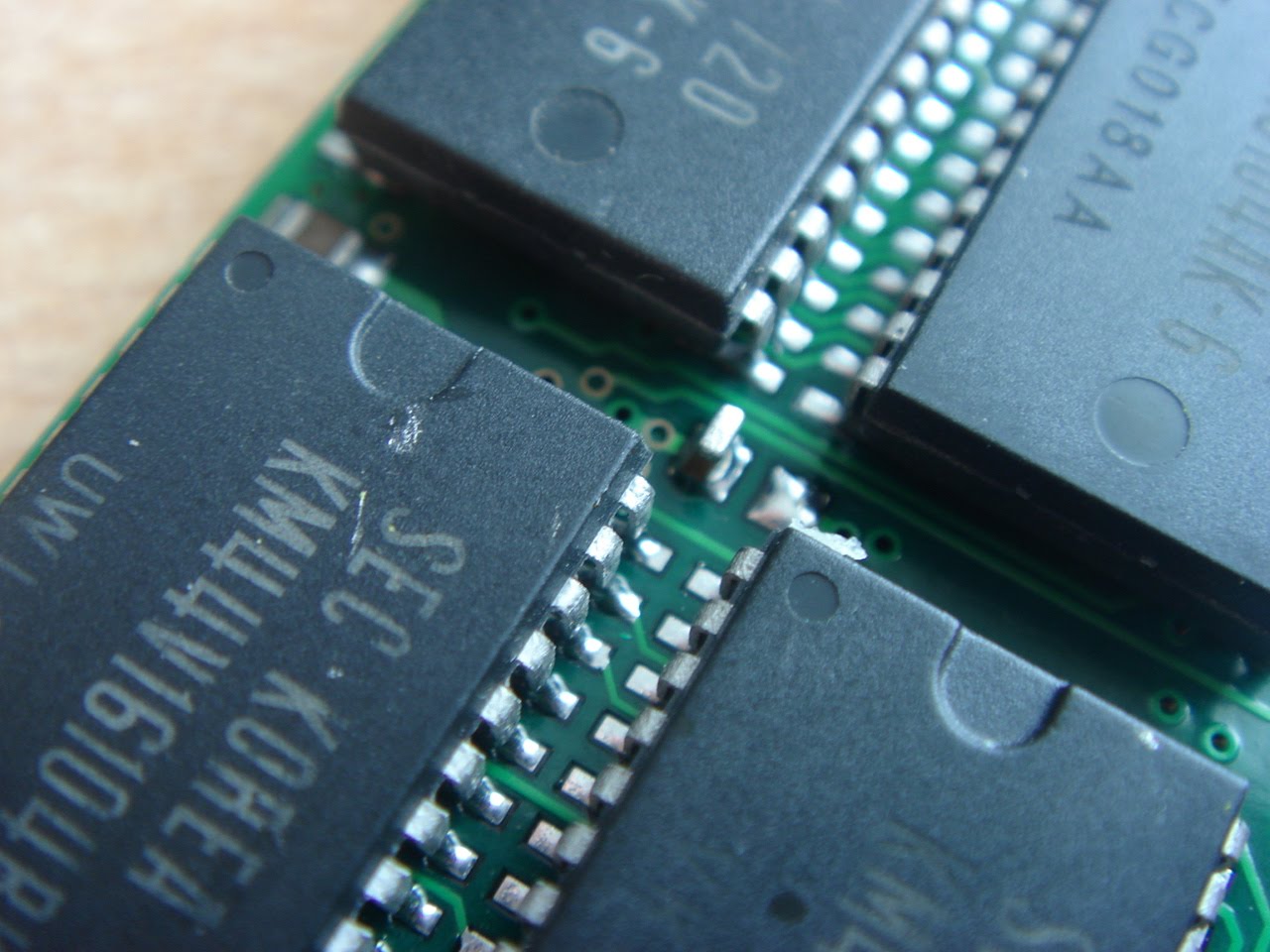

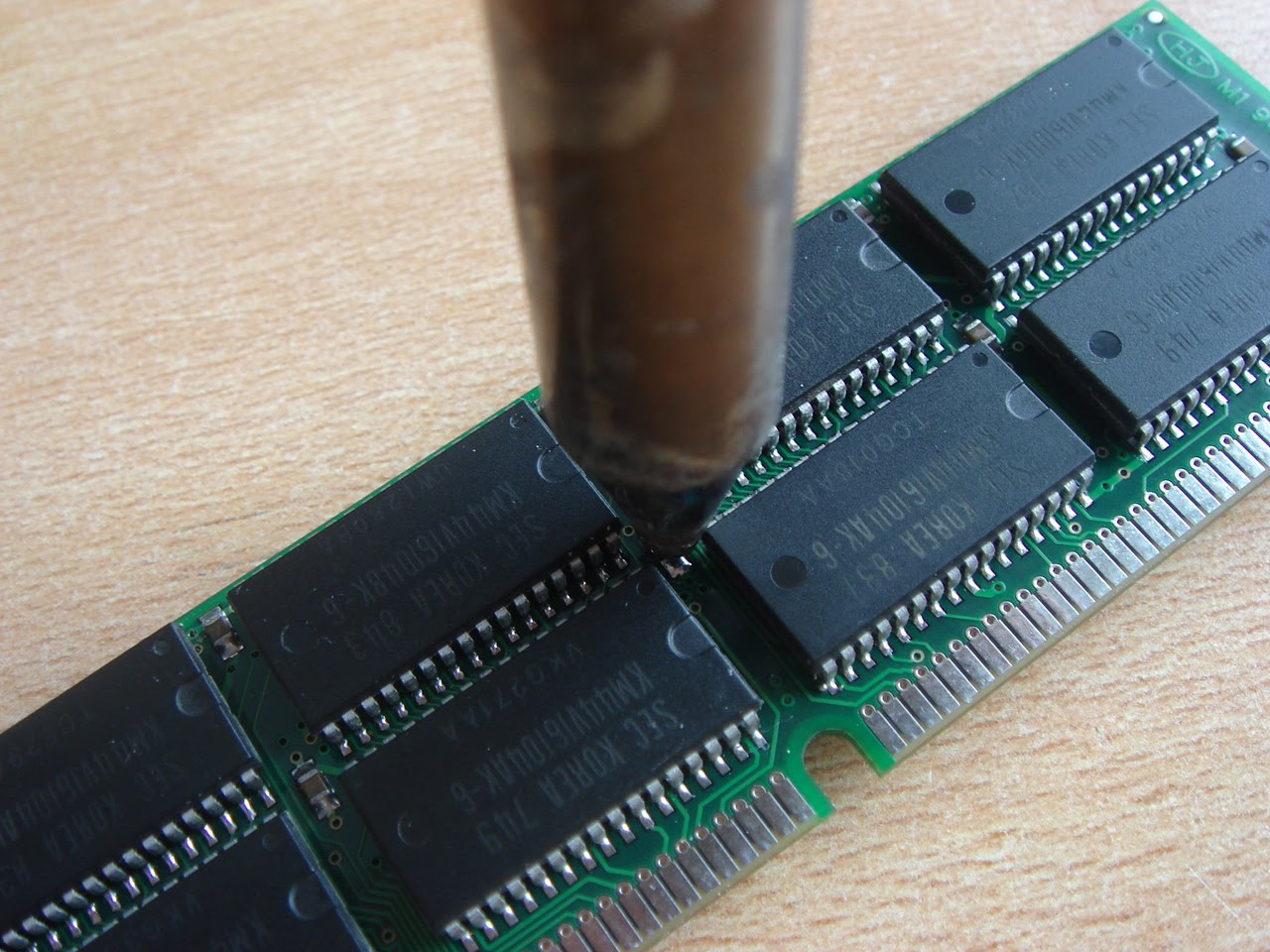

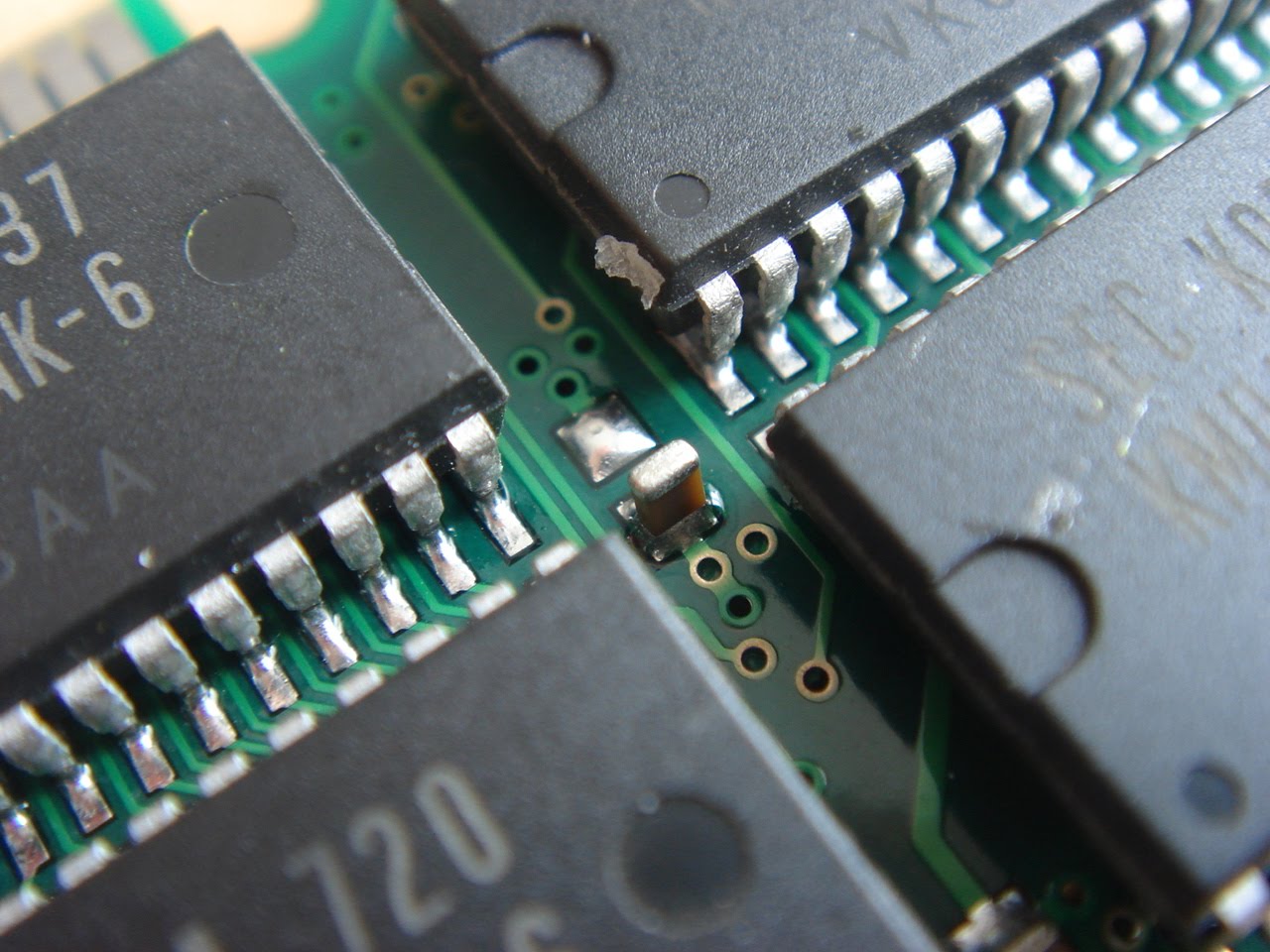

Une résistance ne s'est pas soudée correctement :

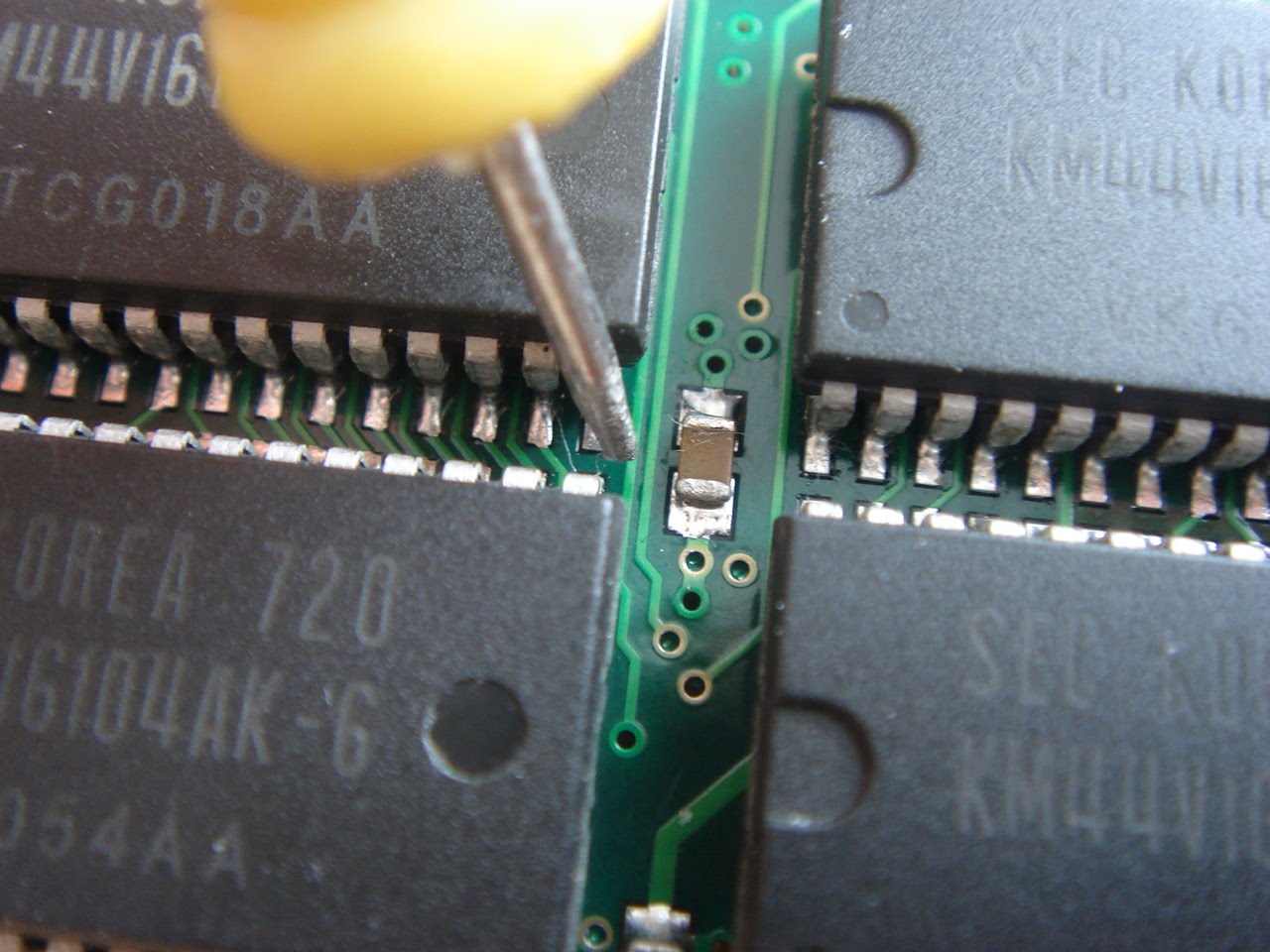

C'est très simple, il faut la déssouder et la remettre comme toutes les autres :

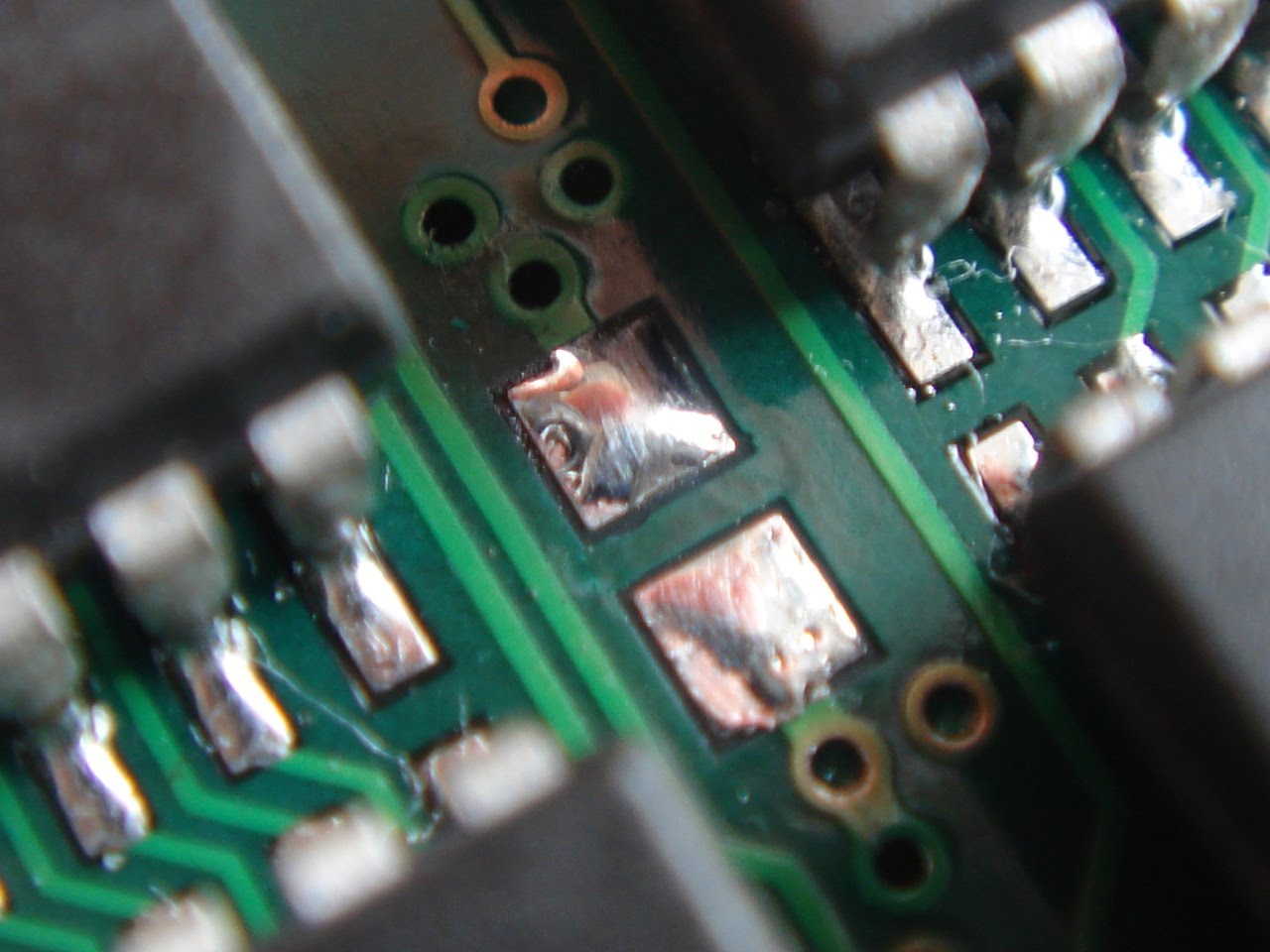

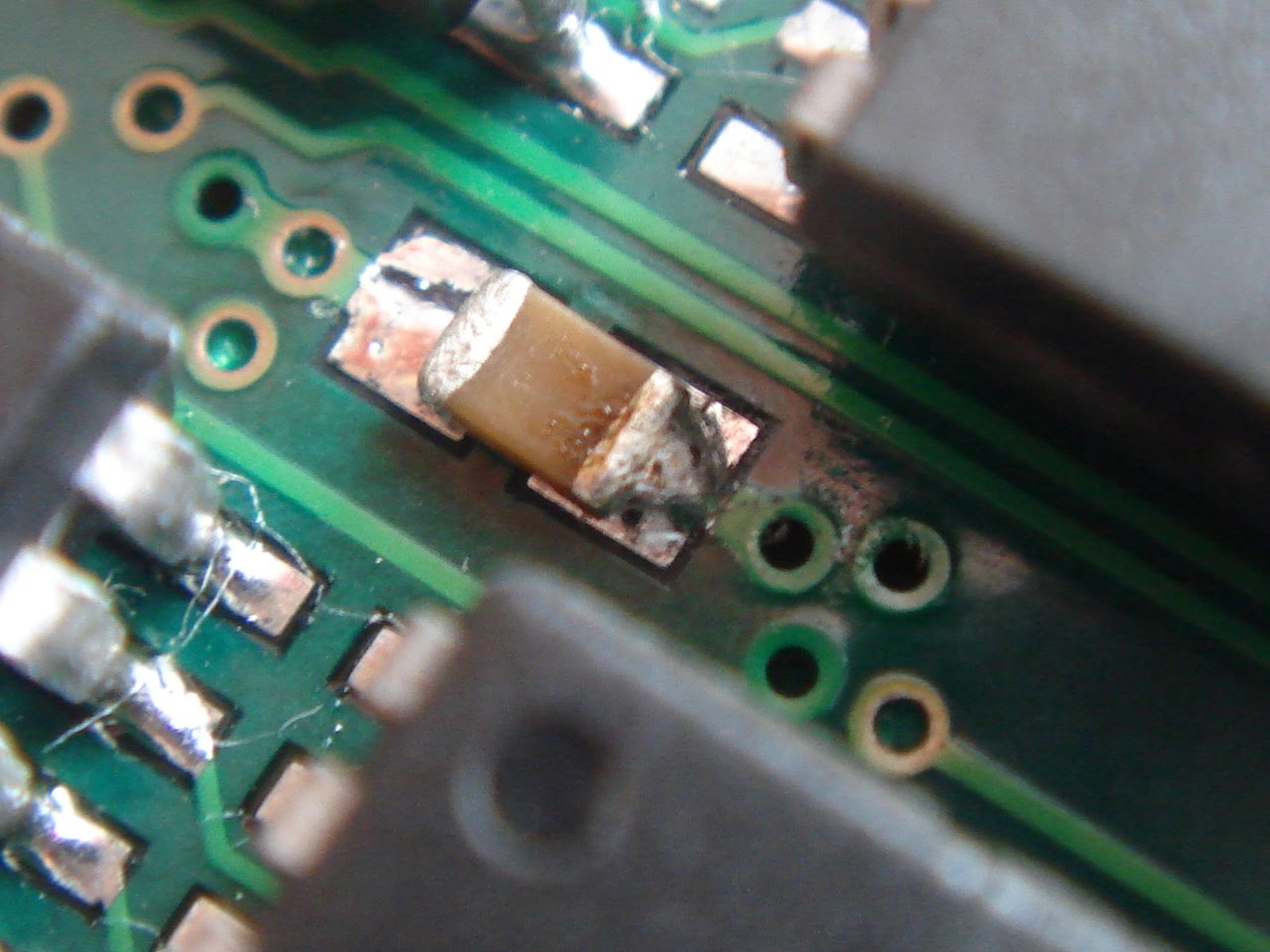

Otons la soudure restante sur les pastilles :

Cleanons le flux :

Ce n'est pas parfait, il y a encore de la soudure : trop peu d'espace pour faire mieux :

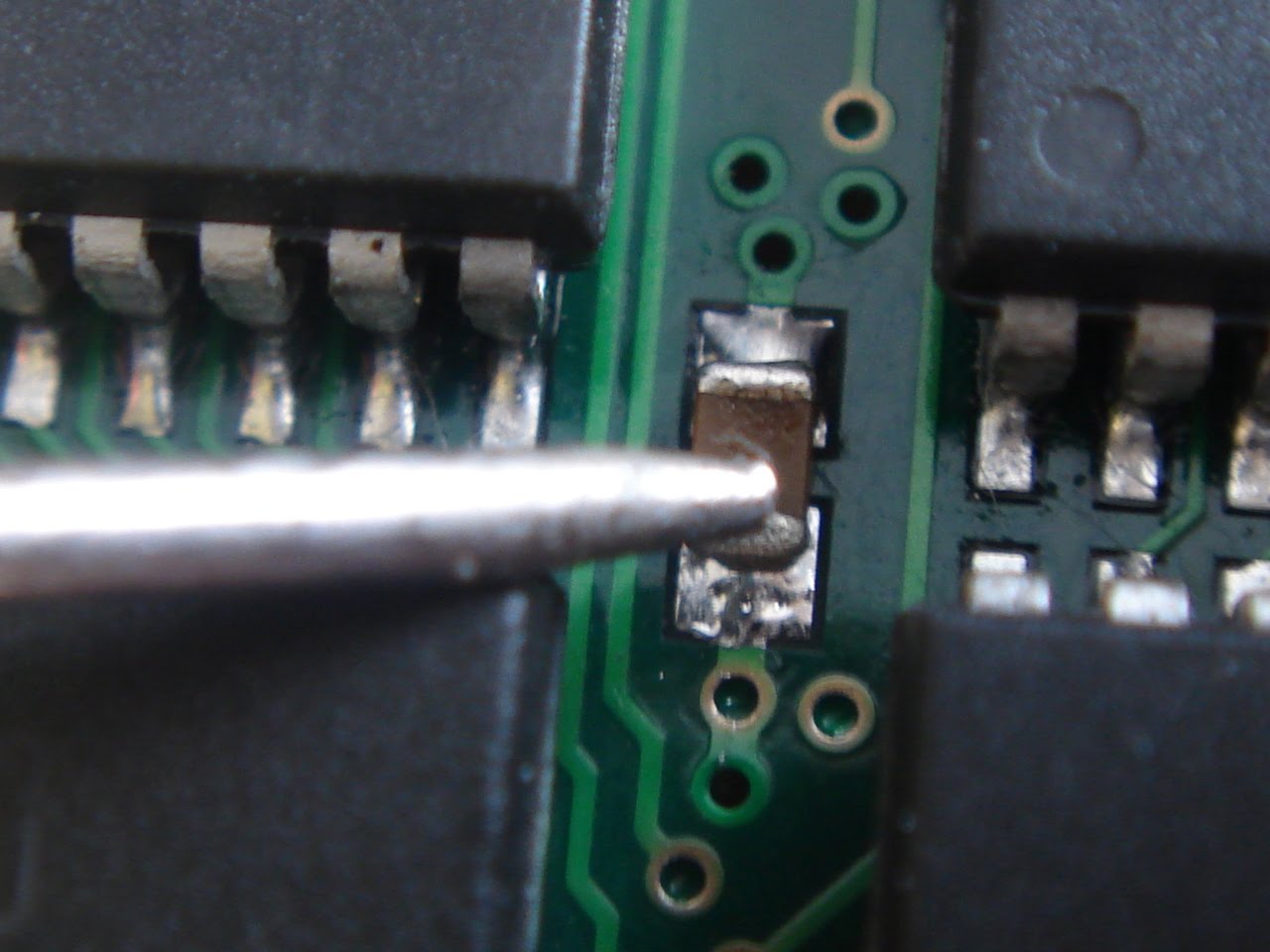

Replaçons la résistance :

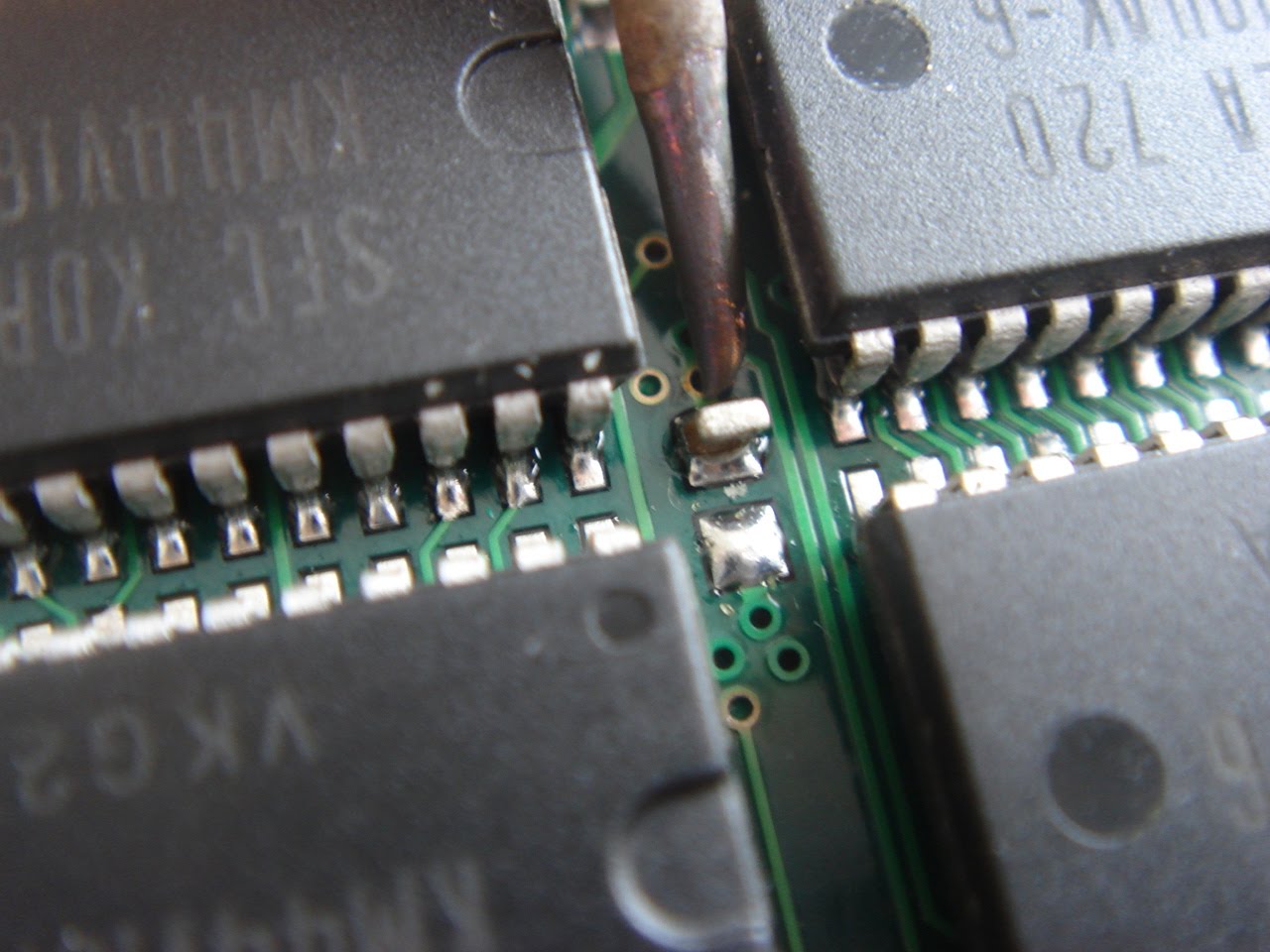

Et ressoudons là :

Voilà :

Plus simple que de renvoyer le tout au vendeur pour un échange standard, n'est-ce pas ?
