CVision64 Boost (I)

Nous allons tenter ici de booster la CyberVision64/3D qui en a bien besoin. Pour pouvoir augmenter la cadence du chip S3 Virge, il faut tout d'abord y installer des modules Rams plus rapide. Mais avant, les chips Mach chauffent un peu tout de même, il est bon d'y installer des radiateurs. N'en n'ayant pas trouvé de la bonne dimension, il faut adapter :

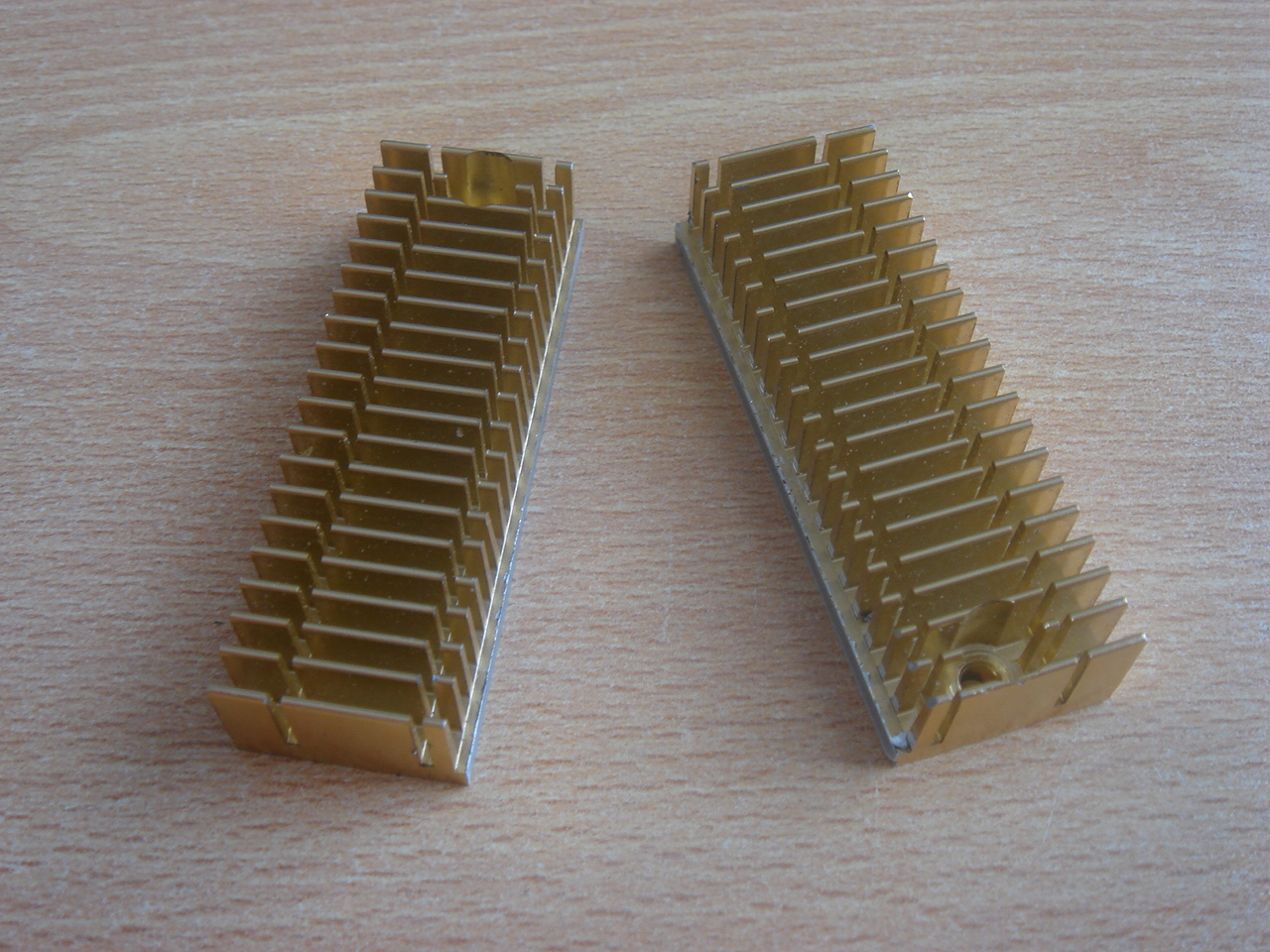

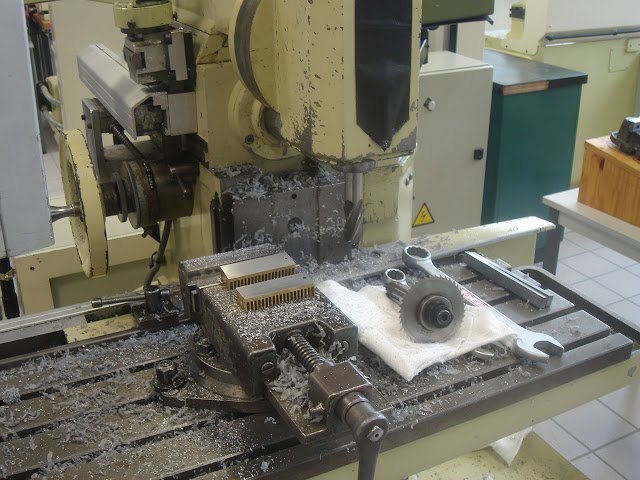

Il faut ensuite aller chez des pros pour scinder en deux morceaux bien distincts et poncer la surface qui sera en contact avec les Mach :

Ensuite de l'Artic Silver 5 :

Et de l'Artic adhésive sur les bords seulement. Peut-être aurons-nous besoin d'ôter les radiateurs plus tard, mieux vaut prévoir... En recouvrant toute la surface, c'est bien trop dur à décoller éventuellement ensuite :

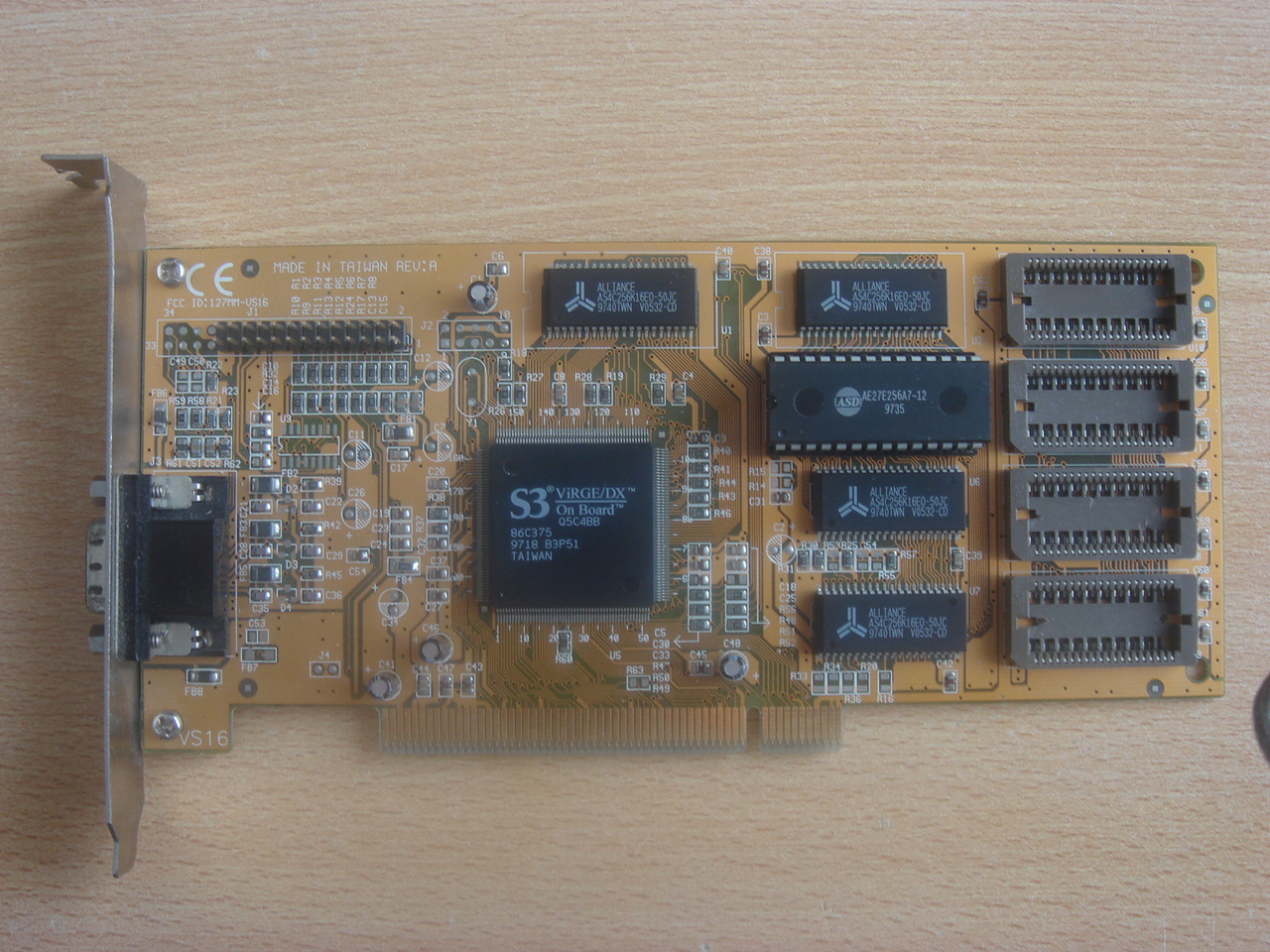

En cherchant, il est simple de trouver des vieilles cartes Pci qui nous sont bien utiles ! Ici, un chipset S3 Virge DX, plus rapide que notre S3 Virge, ainsi que des Rams plus rapides à 28 ns :

Et sur celle-ci, les modules Rams rapides :

Les Rams sur la CyberVision étaient à 60 ns :

Allez zou, bye bye, vous êtes trop lentes !

Ressoudons les plus rapides :

Et les quatre autres :

La suite demain !
