checkfpsp 1.20

Quelques améliorations :

• clean exit si aucun 68881+ détecté
• affichage des 68040.library et 68060.library si vieux SetPatch utilisé et si 060 détecté
• ajout 6 nouveaux checking avec certaines valeurs très utiles
• ajout des résultats en hexadécimal obtenus avec un vrai 68882

Ici sous WinUAE avec 060 "Unimplemented FPU emu" coché sous JIT et P5 68060.library 46.16

Notez qu'il y a quelques différences entre certains résultats d'un 68882 PGA (rev 1C12R sur une Blizzard 1230) et d'un autre 68882 PLCC (rev 1J23S sur une Furia)...

WinUAE pose problème sur plusieurs tests, il est conseillé de plutôt décocher "Unimplemented FPU emu". En le cochant, "Host" utilise la FPU x86 et "Softfloat" non, mais des résultats sont toujours erronés, et/ou alors des bugs dans les versions bétas Motorola fpsp de certaines 68060.library... Un vrai méli-mélo pour l'instant...

Comme d'habitude, tout est disponible ici...



CM Falcon 030 sous Eagle

Me suis levé un matin sans savoir que faire, allez tiens, je vais recréer la carte mère du Falcon d'Atari avec Eagle. Faisait très longtemps que je voulais le faire...

Essayant de sauver les Amiga Classic 68k avec environ 80% des ses élites me mettant des bâtons dans les roues, voyons voir maintenant la communauté Atari qui a l'air d'être beaucoup plus saine...

Très déçu par cet oiseau à sa sortie (trop lent), j'ai quitté l'Atari et continué ma route sur Amiga. Les 1200 et 4000 étaient décevants aussi, mais extensibles...

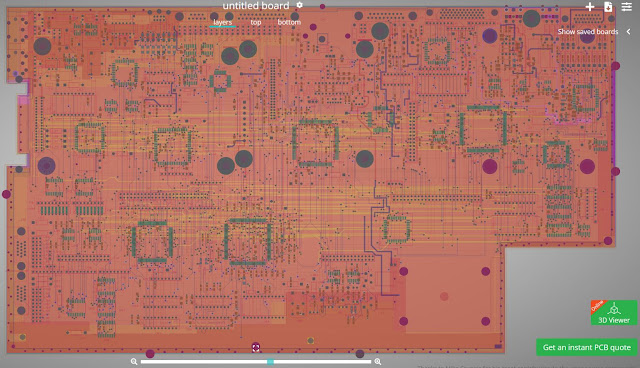

Recréation à partir des schematics revA traînant sur le Web d'une PCB de 6 couches :

Pour l'anecdote, le 68030 échange les données sur 16 bits seulement, ses lignes D0-D15 n'étant tout simplement PAS connectées !

Y a-t-il des spécialistes Falcon dans la place ?

Quelques questions :

• la broche 127 du MC68EC030FG16 (ou SC414230FE16) est-elle connectée au +5V ?
• la broche 4 du STMOD U4 (page 3) est-elle connectée à la GND ou à la AGND ?
• C49 (page 3) est-il connecté à la GND ou à la AGND ?
• quelle est la référence exacte du coil variable L61 (page 3) ?
• existe-t-il un équivalent aujourd'hui ?
• quelle est la référence exacte du delay line DL1 (page 3) ?
• existe-t-il un équivalent aujourd'hui ?

Merci de répondre en commentaires ci-dessous !
