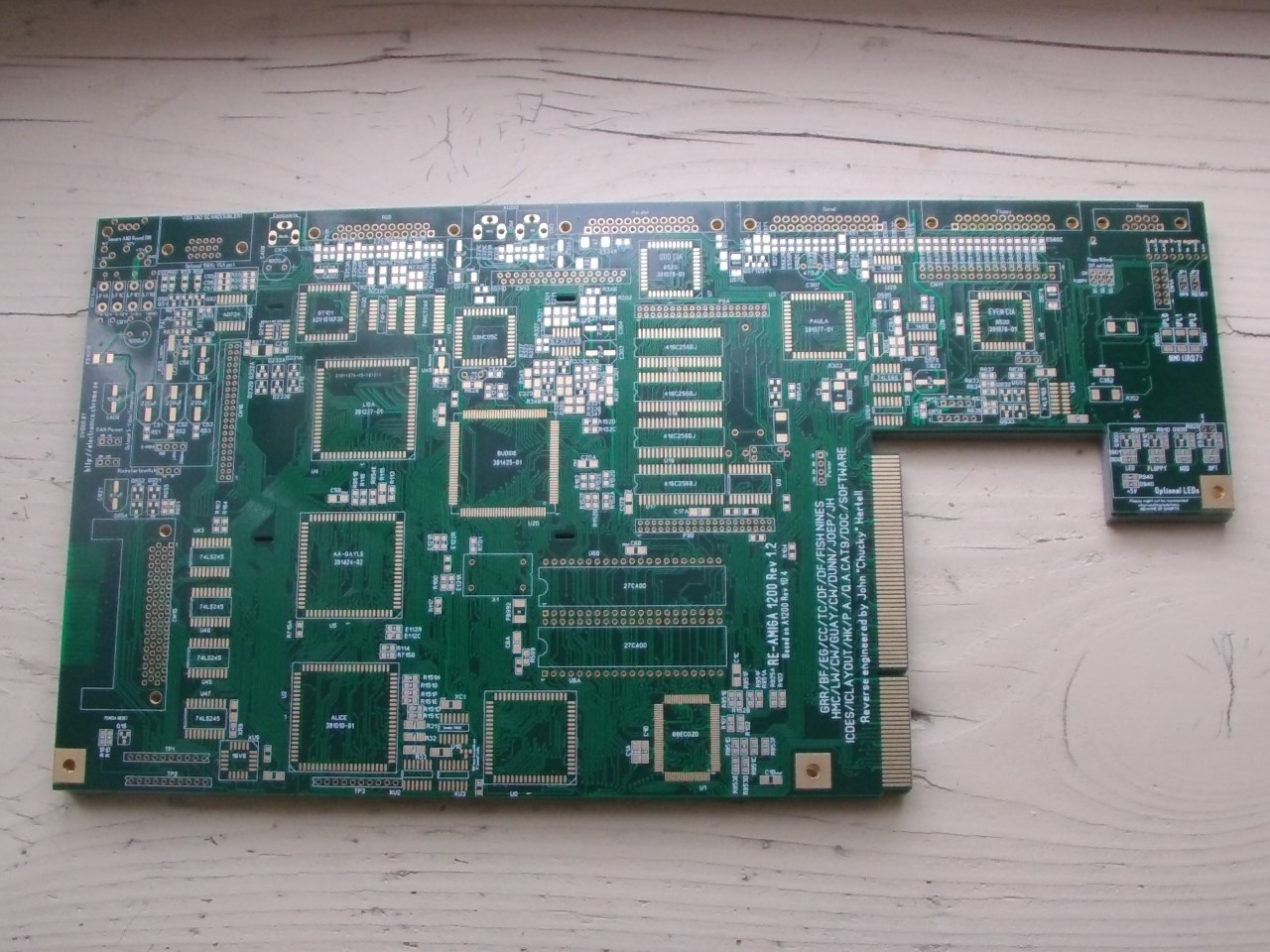

ReAmiga 1200

Voilà un nouveau colis arrivé aujourd'hui :

Trois à vendre pour 40 € l'unité + port

Port :
+ 6.15 € en Colissimo (France)
+ 12.30 € en Colissimo et tracking number (Europe)
+ 24 € en Colissimo et tracking number (Monde entier)


New 4000D PCBs

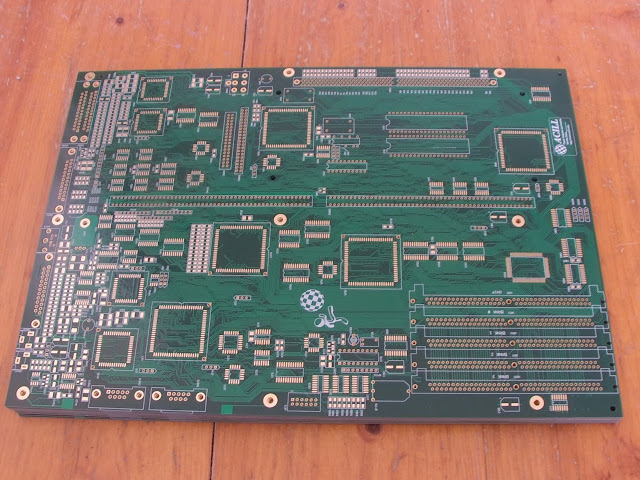

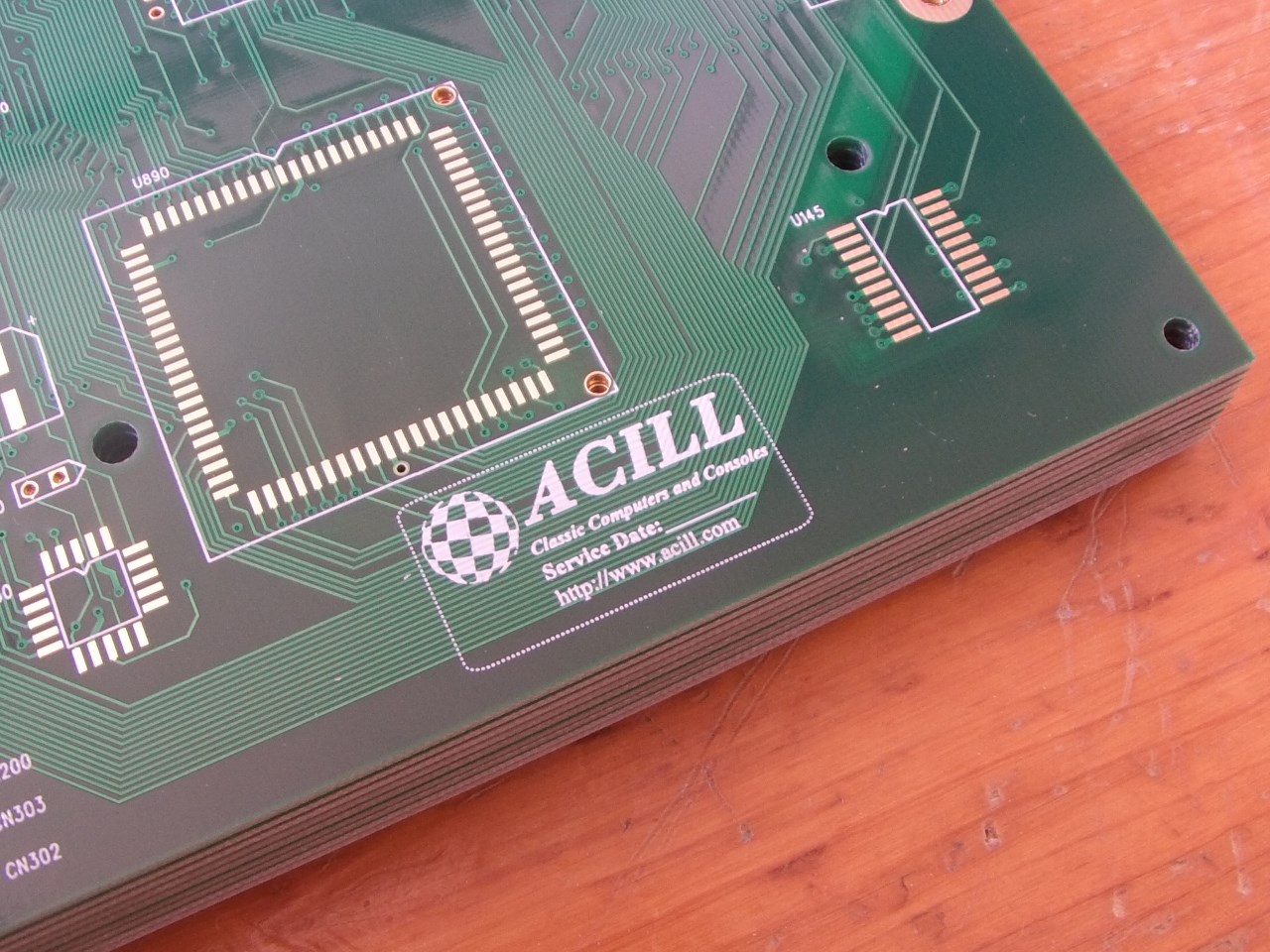

Un grand jour aujourd'hui : 10 PCBs de 4000D toutes neuves sont enfin arrivées !

Très bonne qualité, rien à redire :

Un certain réparateur en profite pour se faire un peu de pub :

J'en ai 8 à vendre : 45 € l'unité + port

Port :
+ 6.15 € en Colissimo (France)
+ 12.30 € en Colissimo et tracking number (Europe)
+ 24 € en Colissimo et tracking number (Monde entier)

Toutes vendues !


A3660@60 68060 rev1

Alors, chanceux les acheteurs de mes kits que vous êtes : ayant choisit les composants avec soin, vous allez pouvoir bénéficier d'un bon overclock comme je les aime, et à moindre coût puisqu'il suffit simplement de changer l'oscillateur par un 60 Mhz :

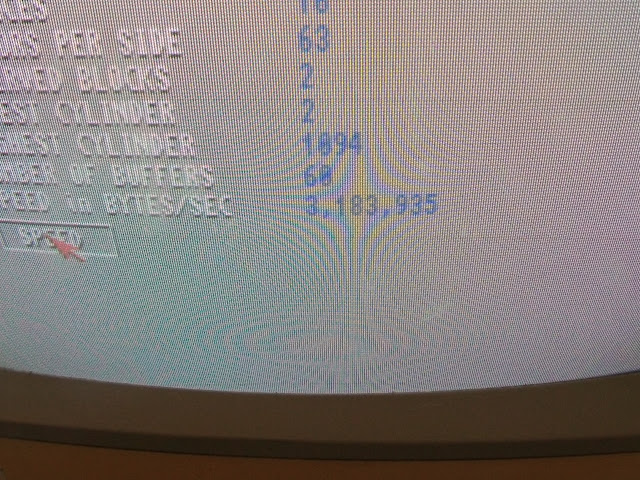

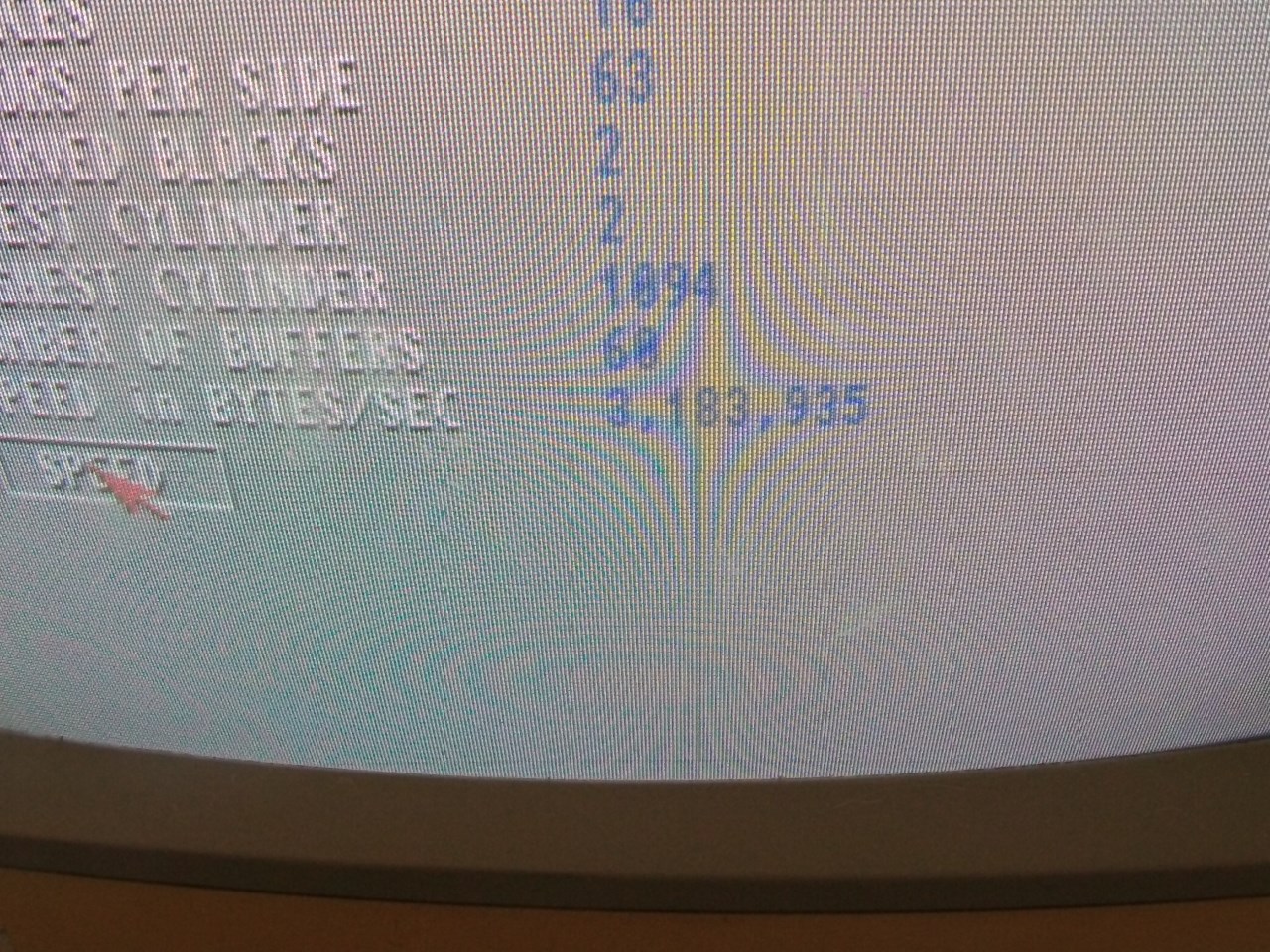

Les accès IDE en PIO2 sont bien boostés :

En effet, les Gals 22V10 sont de bonne qualité à 10ns, ainsi que les petites 16V8 à 7ns. U101 est un 74F175. Fonctionne également sur le 4000T. Non testé sur les 3000.

Bref, plus de rapidité encore :

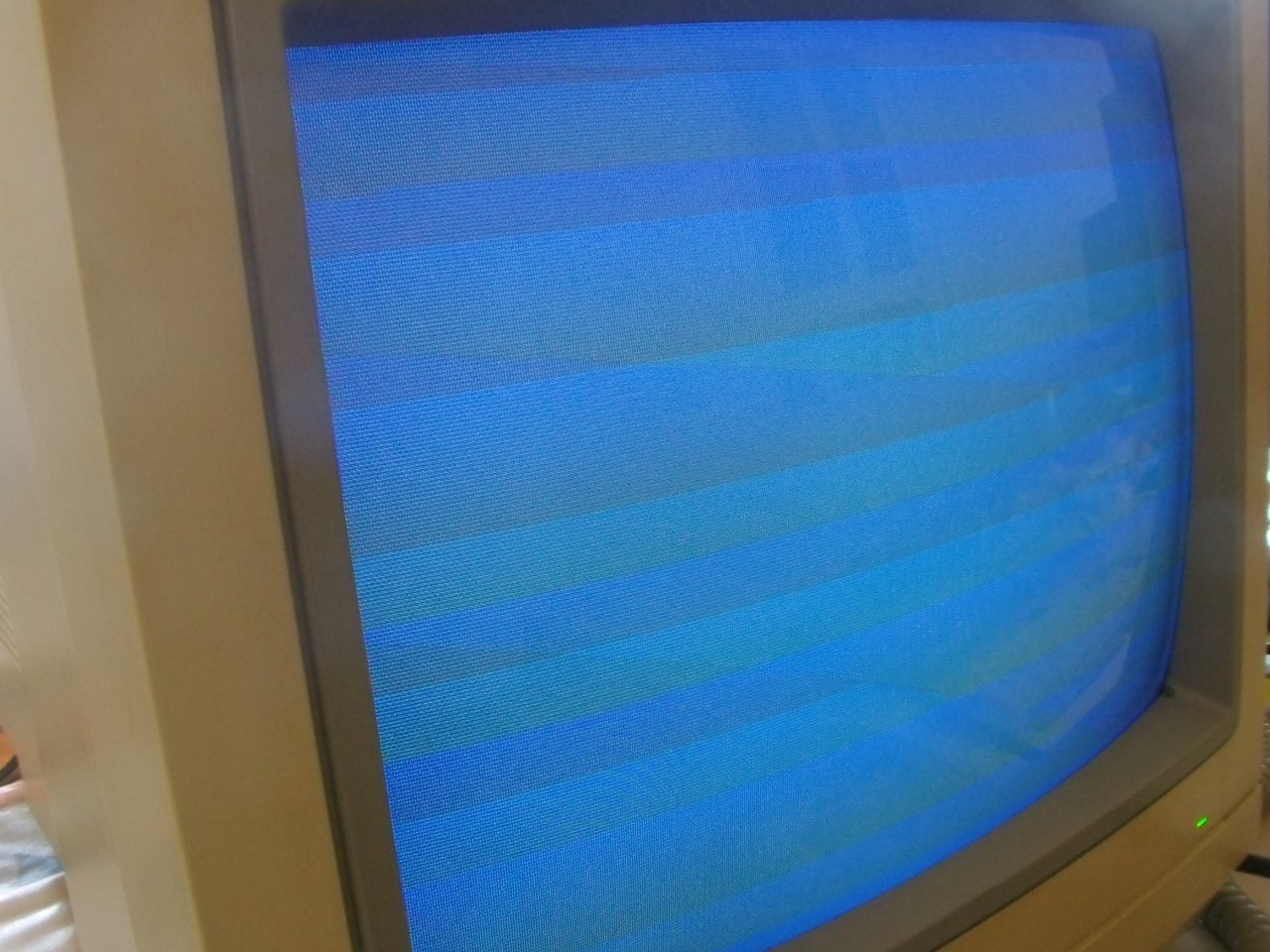

Cet overclocking semble bien stable, testé pendant 30 minutes avec fast-f2f et fast-f2c sans plantage :



Nécessite d'autres tests plus approfondis avec des cartes Zorro notamment : en positionnant les deux JMPs J100 sur EXT comme requis pour la 3640/3660, l'oscillation de la CM est prise alors sur la carte accélératrice. Donc la CM est légèrement overclokée de 60-50/2 = 5 Mhz...


Un beau petit cadeau de Noël en tout cas !



A3660 test

Un rapide test tout de même pour cette nouvelle carte open source. Quelle joie et quelle chance nous avons aujourd'hui en 2018 de pouvoir en fabriquer des neuves nous-même, et cerise sur la gâteau à un coût raisonnable !

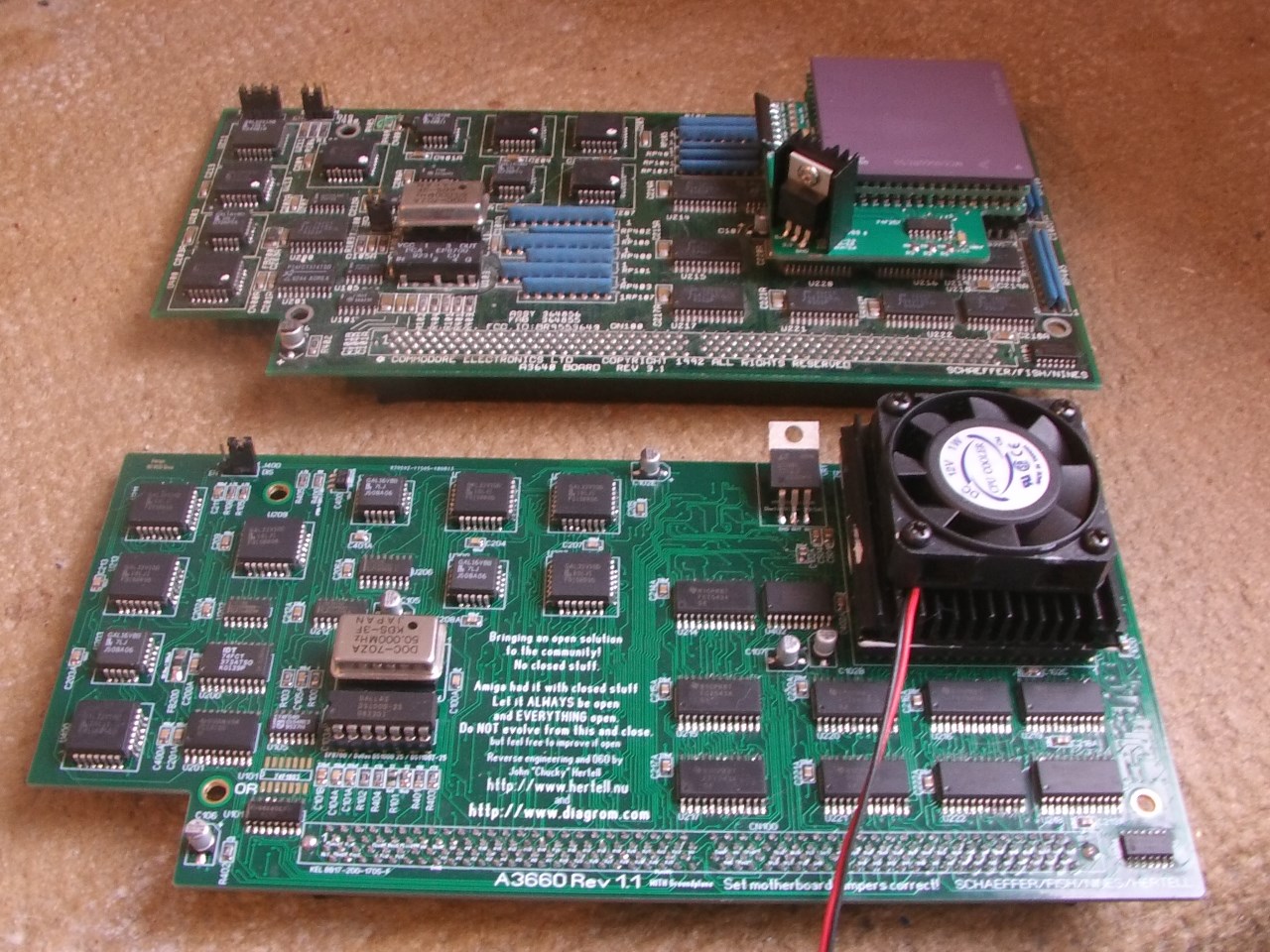

Voici donc deux cartes identiques en fait : la 3640 d'origine avec un adaptateur 040/060 et la toute dernière 3660 tout intégrée, à toutefois une différence près. La 3640 est en effet dépourvue du hack "3640 state mod" consistant à supprimer 2 waitstates (cycles d'attente en français) des Gals de la carte :



En effet à l'époque, Motorola conseillait d'insérer ces 2 fameuses waitstates. Pour quelle(s) raison(s), je l'ignore. Peut-être afin que le 040 chauffe moins ? Toujours est-il que les ingénieurs de Commodore ont suivit ces recommandations qualifiables aujourd'hui de farfelues puisque les 3640 fonctionnent très bien sans ces 2 états d'attente.

Bref, avec ces 2 waitstates économisées, tous les accès du CPU à la carte des 3000/4000 sont plus rapides, forcément. C'est à dire les accès IDE, les ports Zorro, la fastram et la chipram...

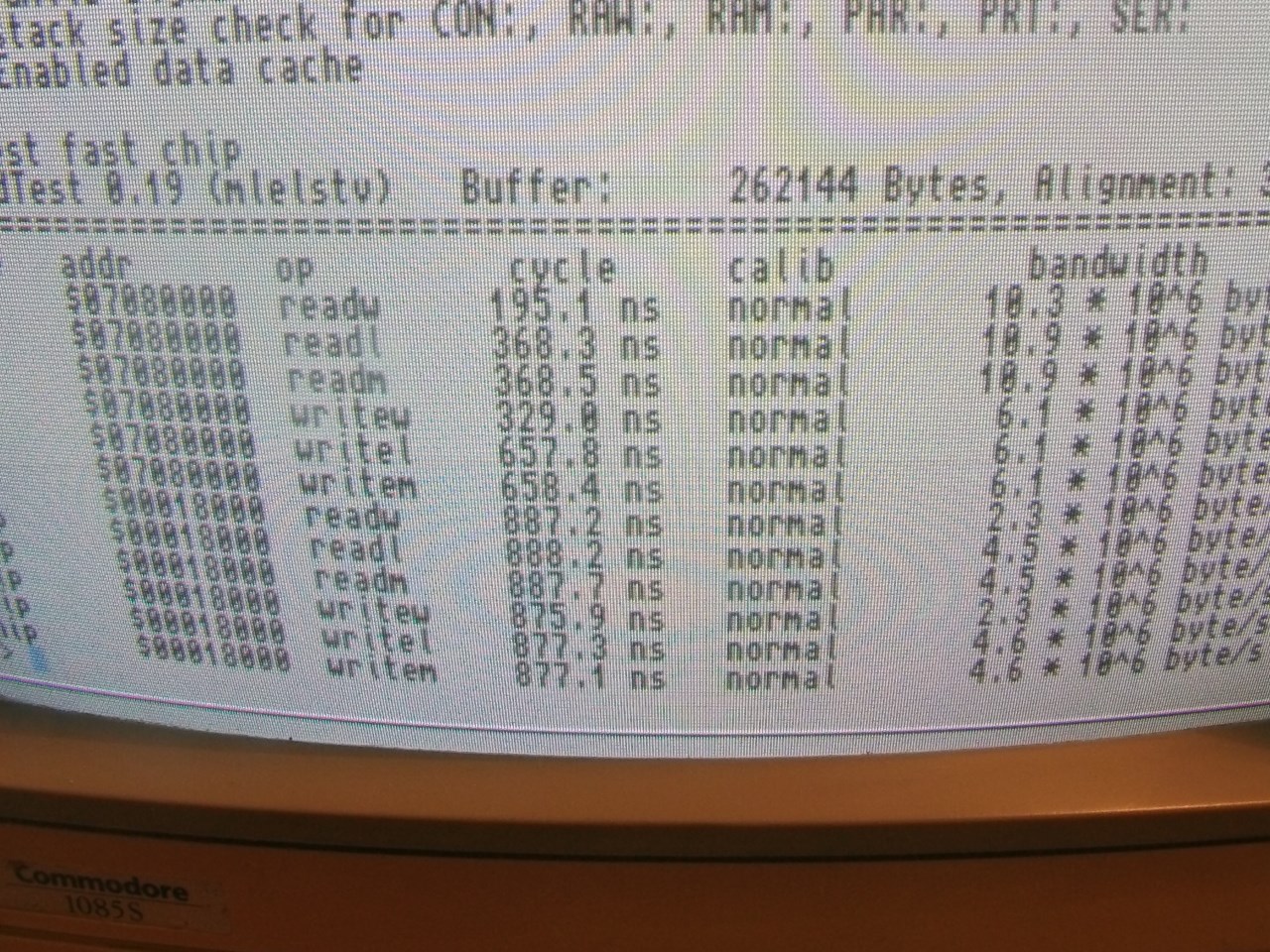

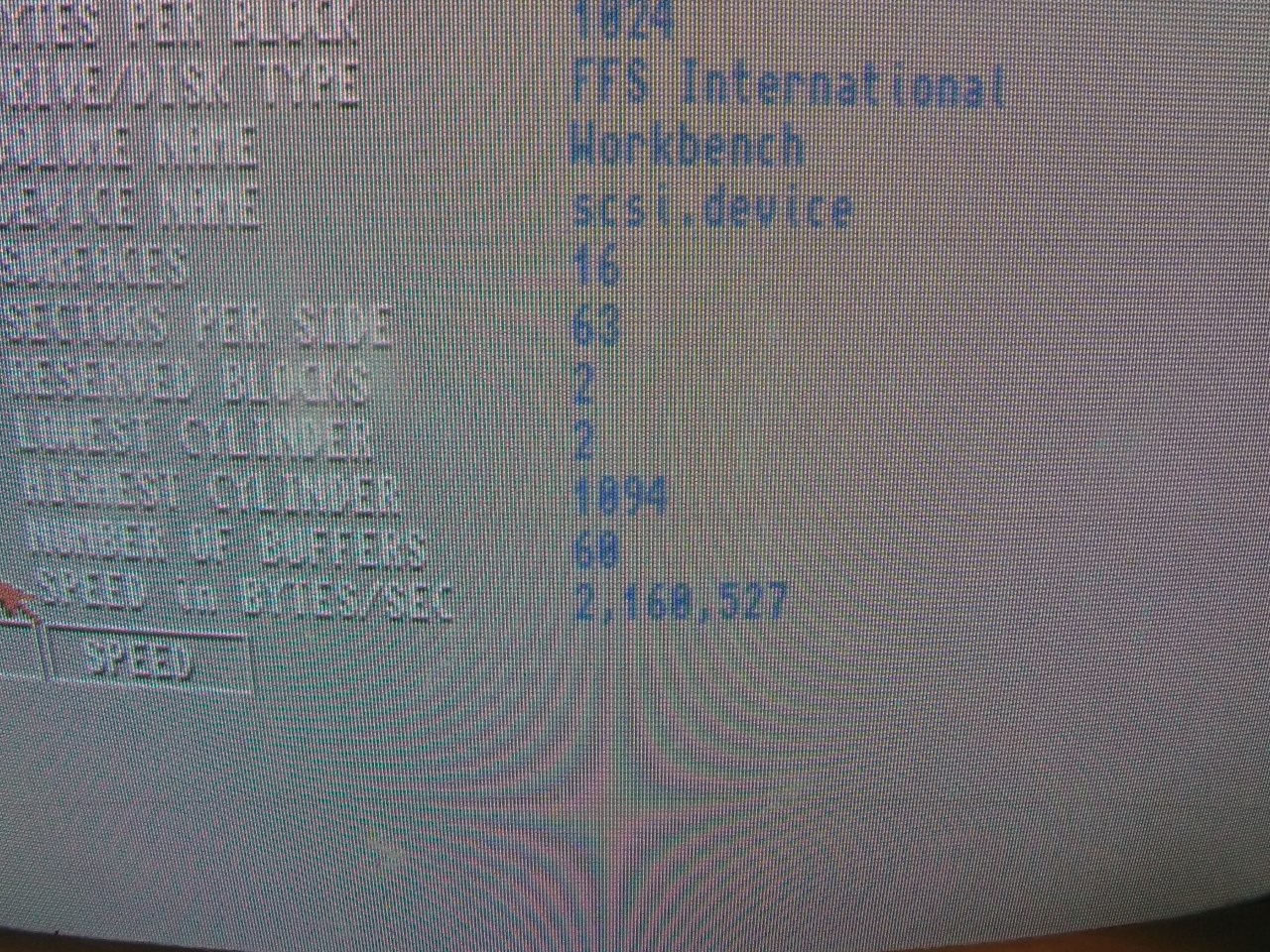

Quelques benchmarks rapides à la fréquence de 50 Mhz pour donner une idée, en commençant avec la 3640 et adaptateur sur mon A4000D avec PIO2 :

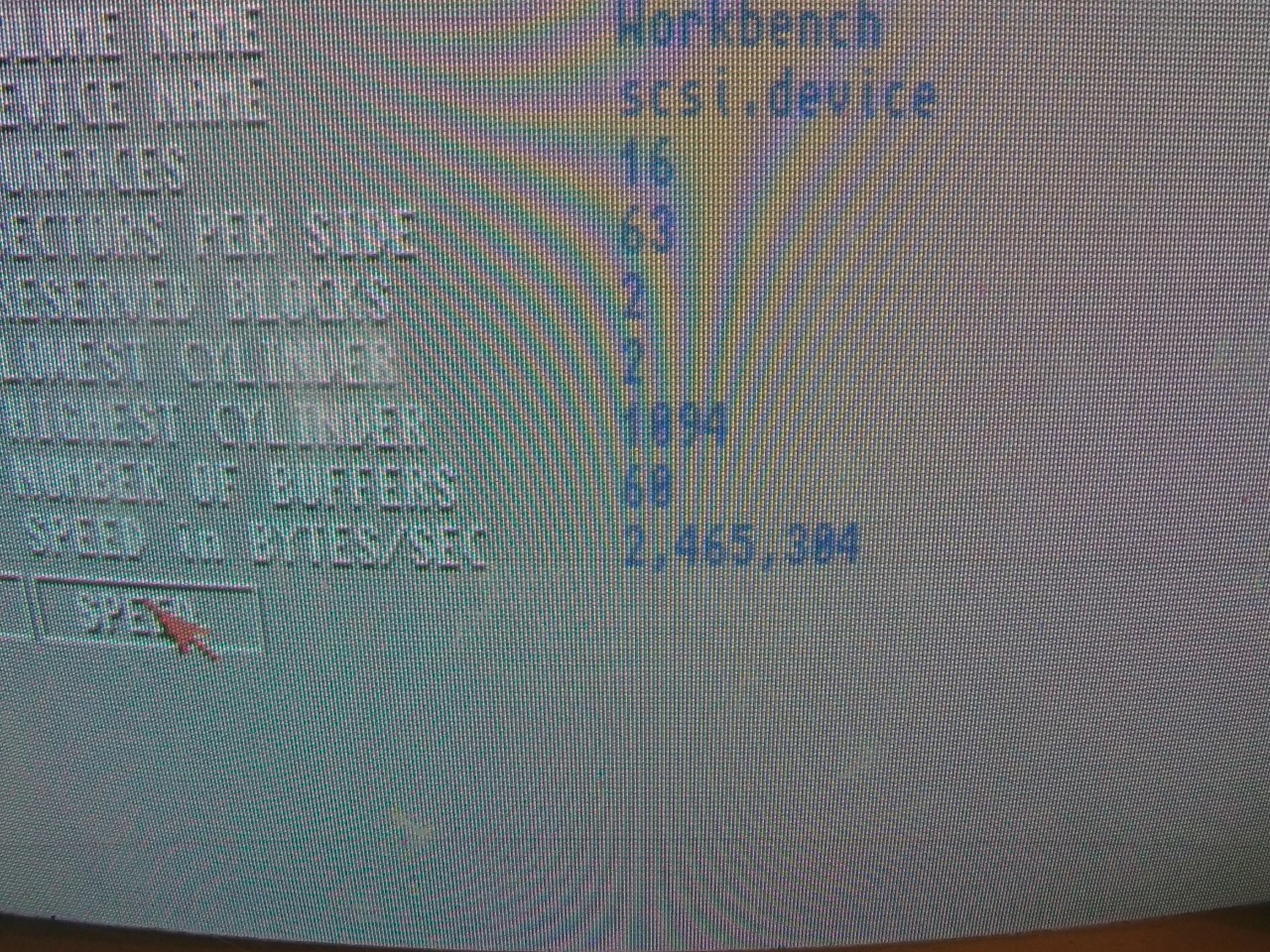

Maintenant avec la nouvelle 3660 sans les waitstates :

Tout est bien plus rapide, sauf les lectures de la chipram.

Une update qui dépote donc !

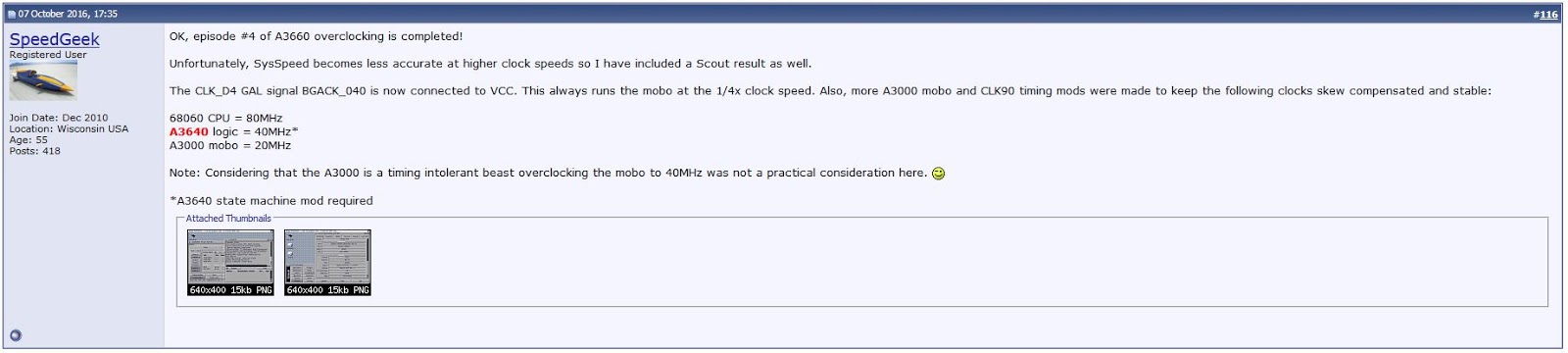

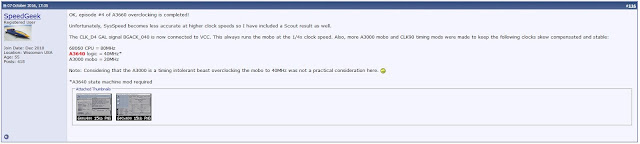

Une nouvelle version très intéressante a ensuite été réalisé par SpeedGeek, un overclock à 80 Mhz pour les 68060 rev6 71E41J en l'année 2016 :

Mais qui refuse de la diffuser : les développeurs Amiga sont bizarres...


Apollo 1240/1260 64 Mo

Une belle astuce trouvée par Stachu100 il me semble voilà déjà quelques temps, afin d'avoir 64 Mo de fastram sur les Apollo 1240 et 1260 dans le desktop des Amiga 1200.

En effet avec l'extension traditionnelle, les 32 Mo supplémentaires obligeaient d'acheter une tour, car le clavier gène autrement :

En fait, il suffit de souder un connecteur Simm 22° dans l'autre sens :

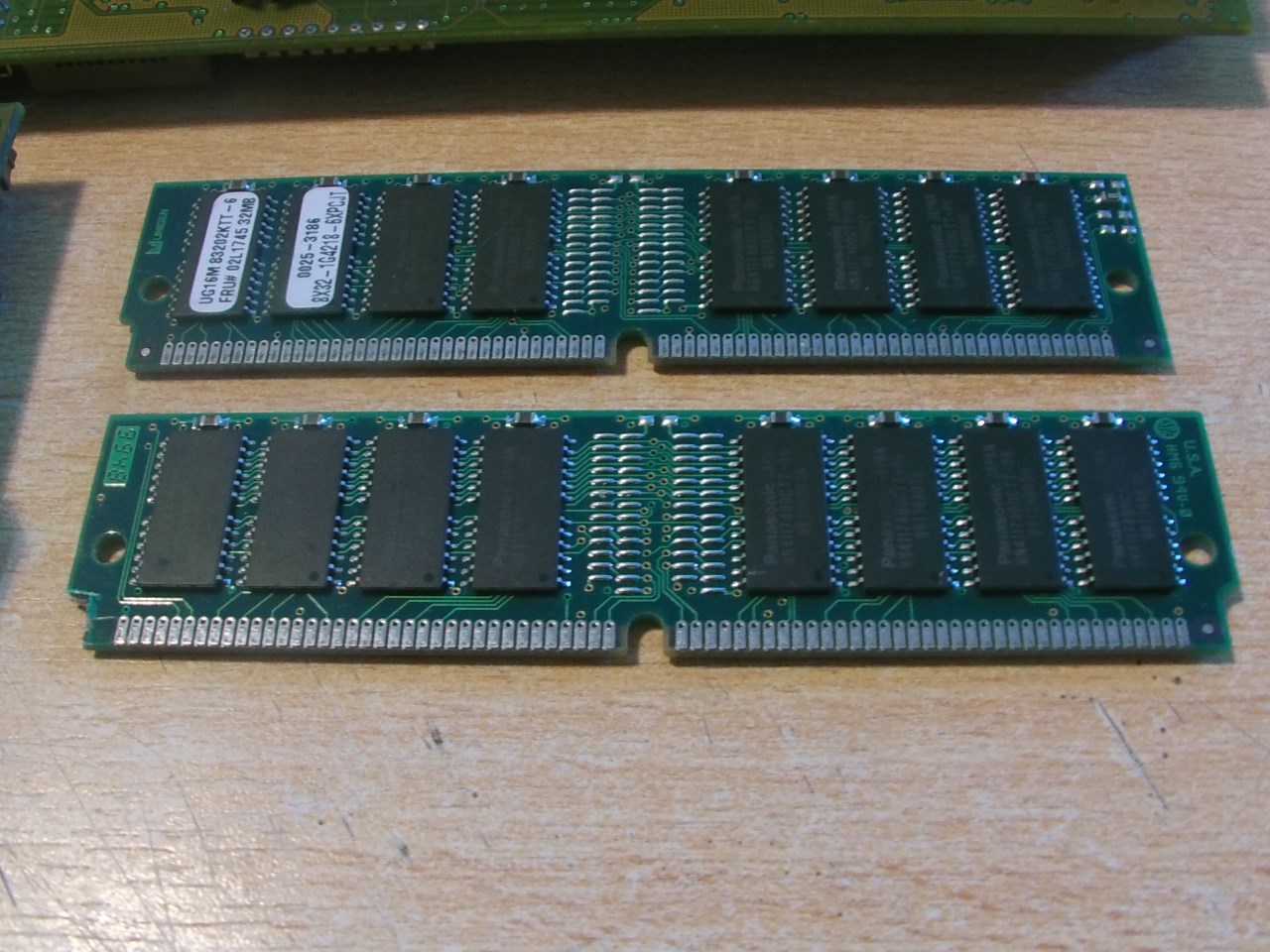

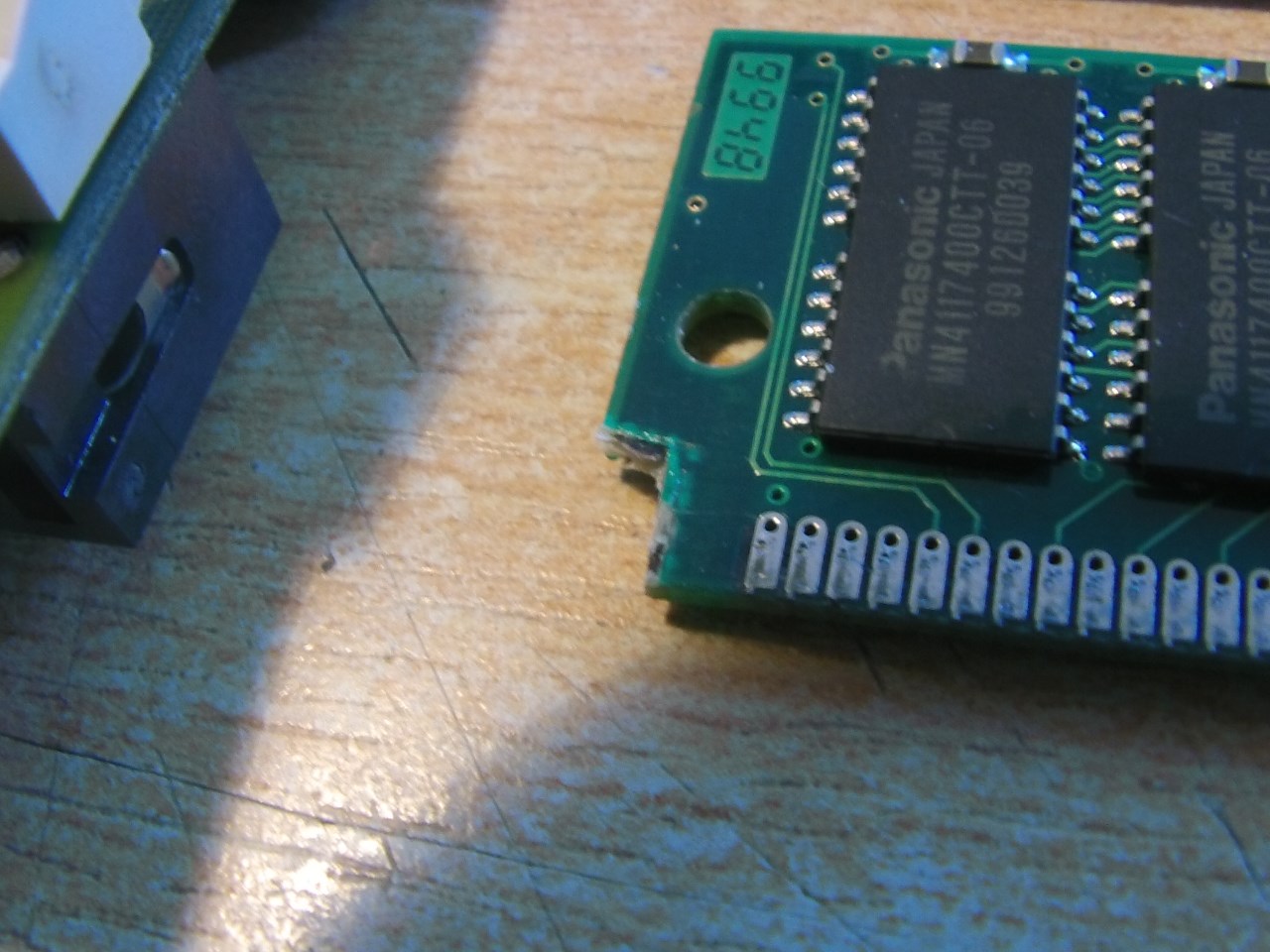

Ensuite, se munir d'une Simm à composants plats et faire une petite encoche de l'autre côté :

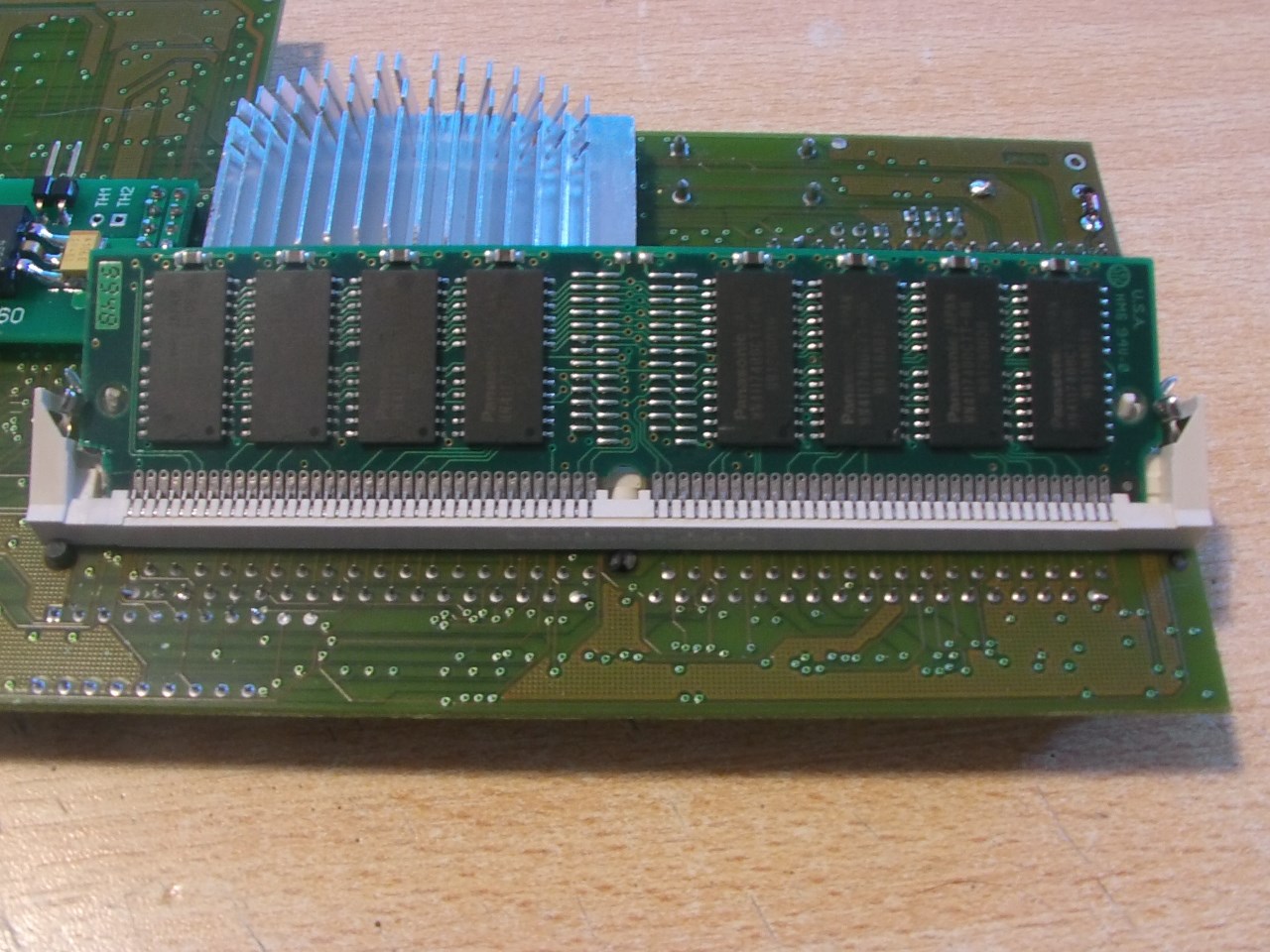

Voilà, le tour est joué. La Simm peut alors se plugger dans l'autre sens :

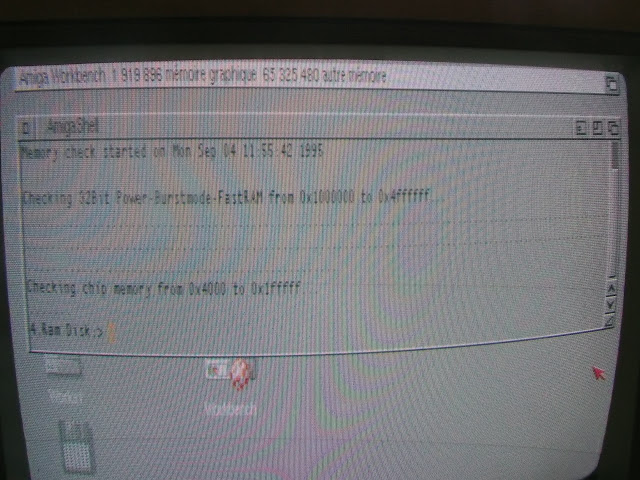

La carte s'insère parfaitement dans le boîtier standard maintenant !

Merci à papy Stachu et tonton Cosmos, n'est-ce pas ?


Apollo régulateur

Une nouvelle Apollo arrive à la maison, encore merci à Manu qui se reconnaitra...

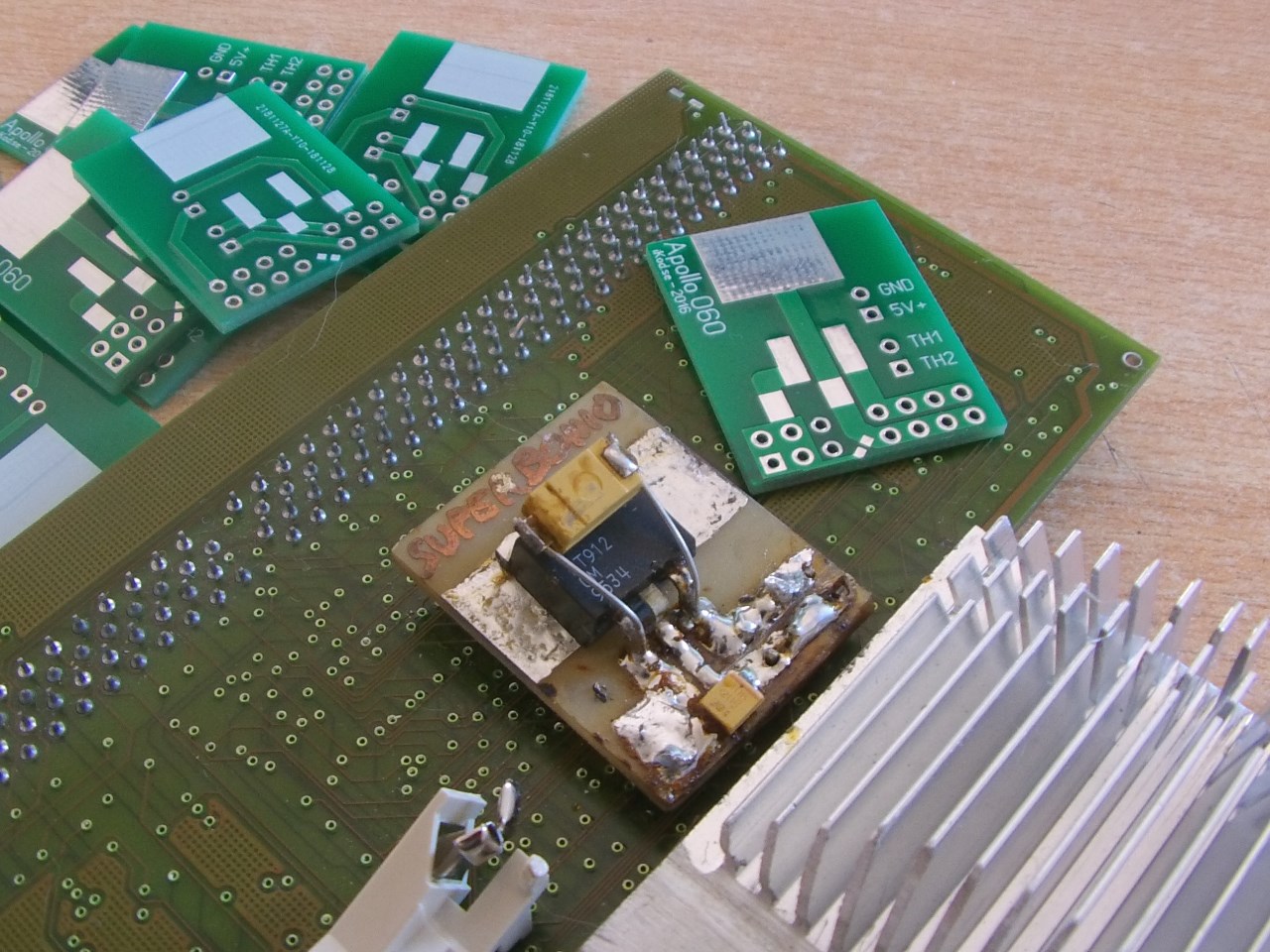

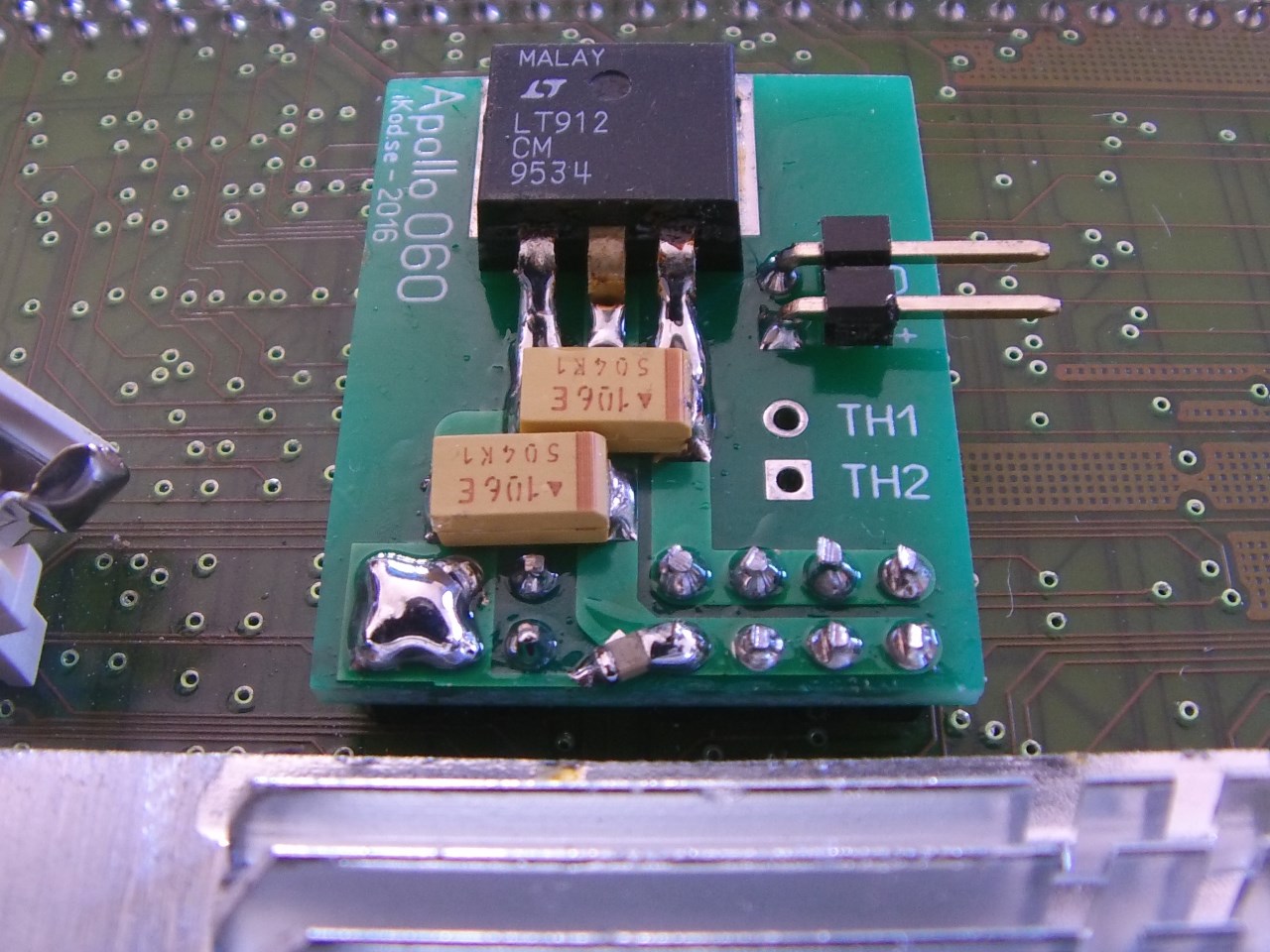

Petit bémol, le module 060 est assez amateur :

Une dizaine de nouvelles PCB ont alors été commandé, c'est mieux quand même :

Du coup, neuf modules à vendre, 10 € + 1.40 € de port :

J'ai rajouté les deux connecteurs sur toutes les 9 à vendre :


Me contacter sur mon email !


Subway USB mod

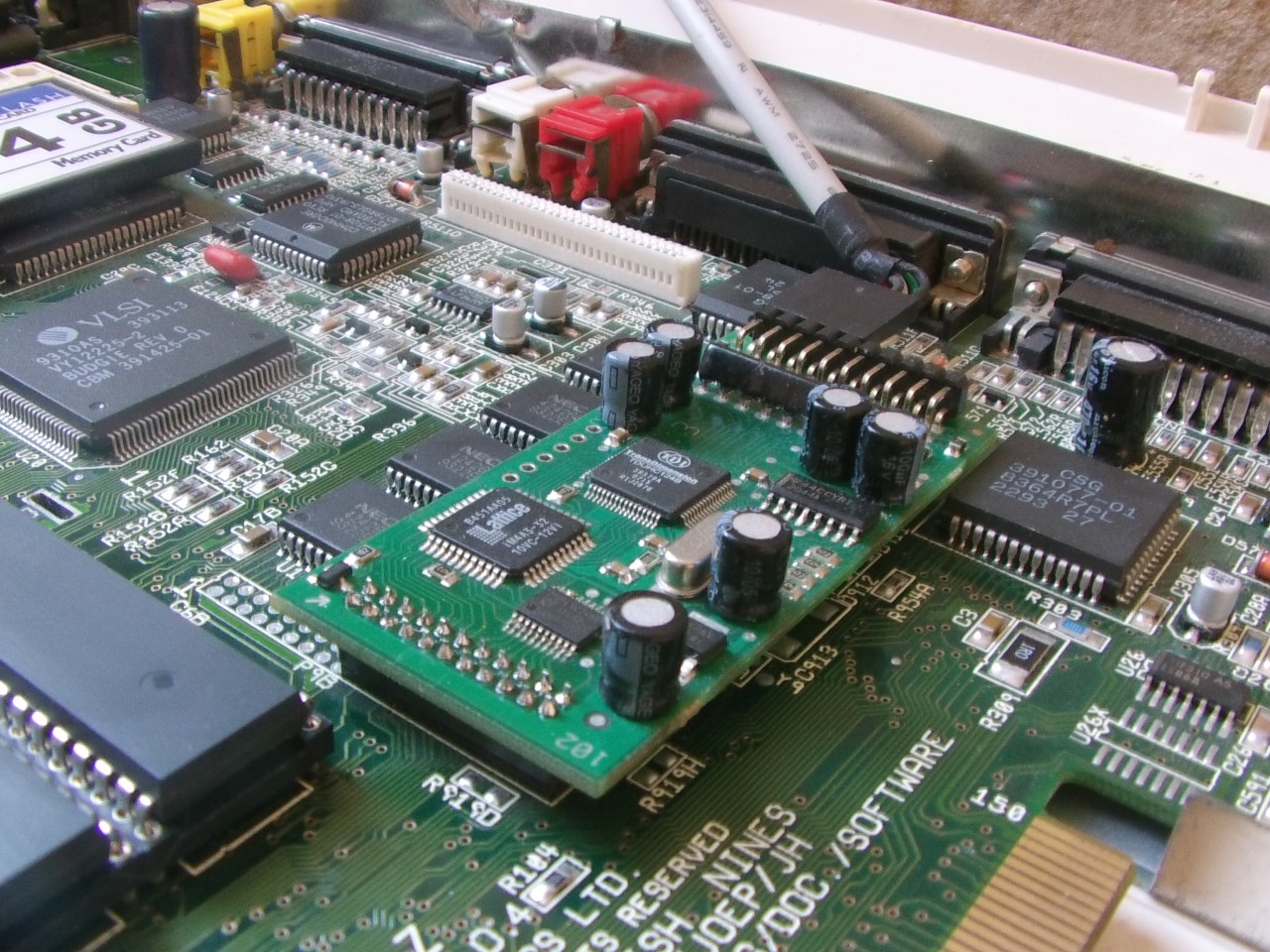

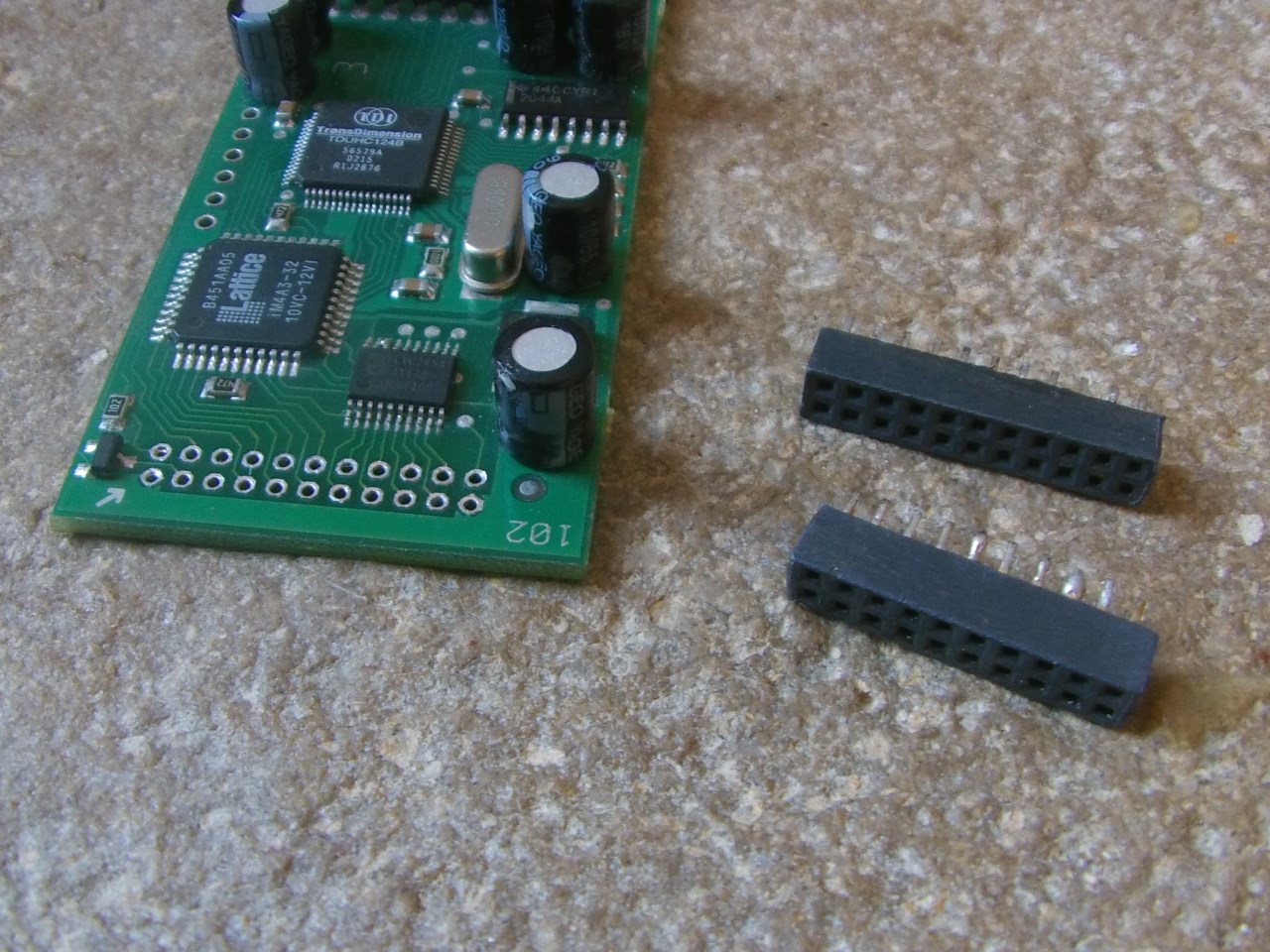

Un petit mod rapide pour ma deuxième Subway, le câble étant quelque peu disgracieux. Profitons que mon adaptateur CF 2.5 ne fonctionne plus pour récupérer son connecteur :

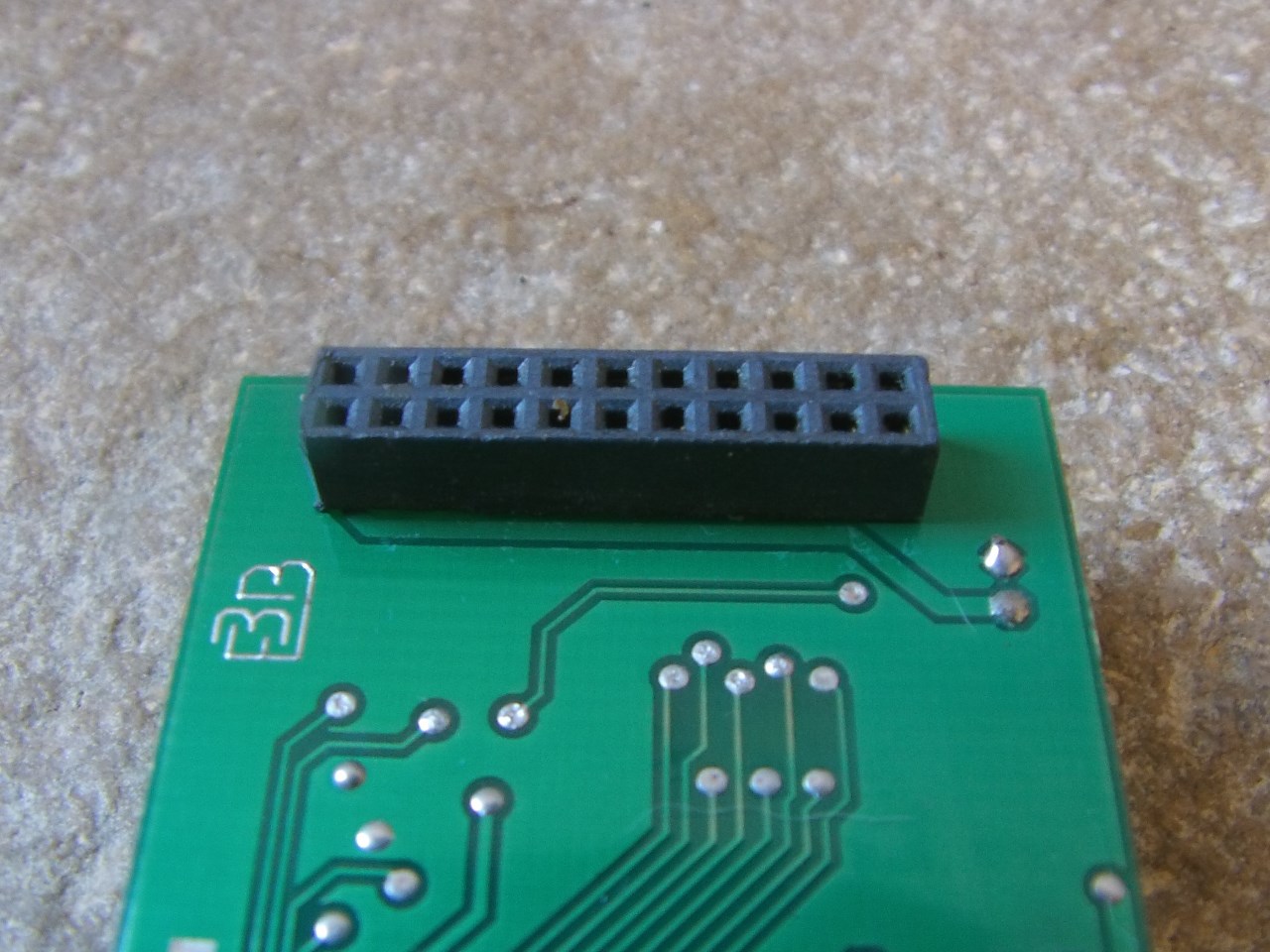

Il y a 22 broches sur la Subway :

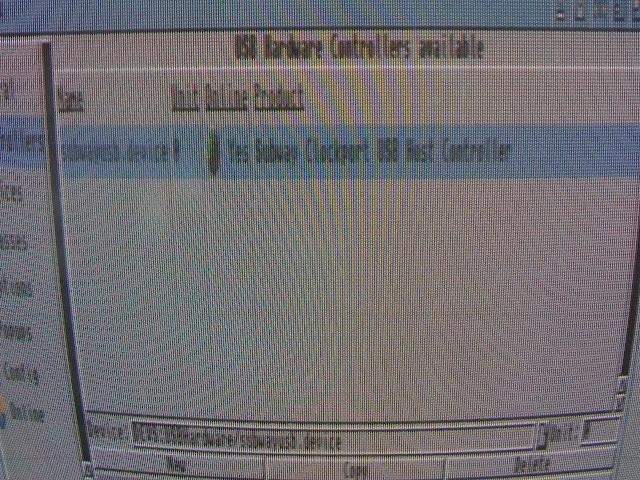

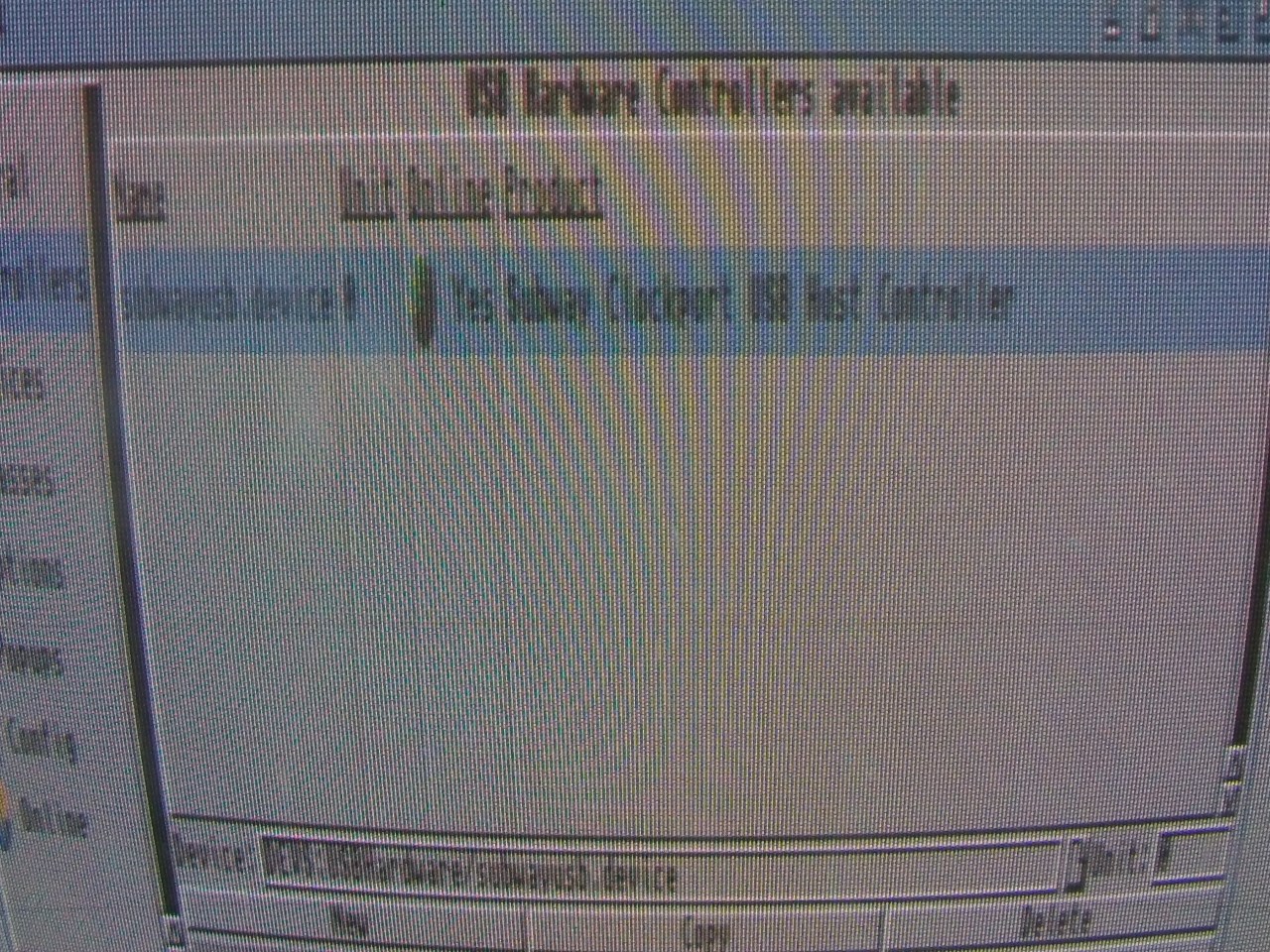

Voilà, c'est mieux quand même :

Nickel !


Kit A3660 DIY à vendre

Comme il me restait des composants, voici un nouveau batch de kit A3660 :

Voici le nom de tous les fabricants des composants à souder :

• Gal 22V10D-10 - Lattice
• Gal 16V8B-7 - Lattice
• CY74FCT543ATSOC - Texas Instruments
• 74FCT244ATSOG - IDT
• 74FCT373ATSO - IDT
• CY74FCT374ATSOC - Texas Instruments
• SN74F175D - Texas Instruments
• 74F04D - Philips
• N74F257A ou N74F257AD - Philips
• 74F139D - Philips
• 74F32D - Philips
• SN7407 - Texas Instruments
• LT1085CT-3.3 - Linear
• DS1000-25 - Dallas
• RH5VA43AA-T2 - Ricoh

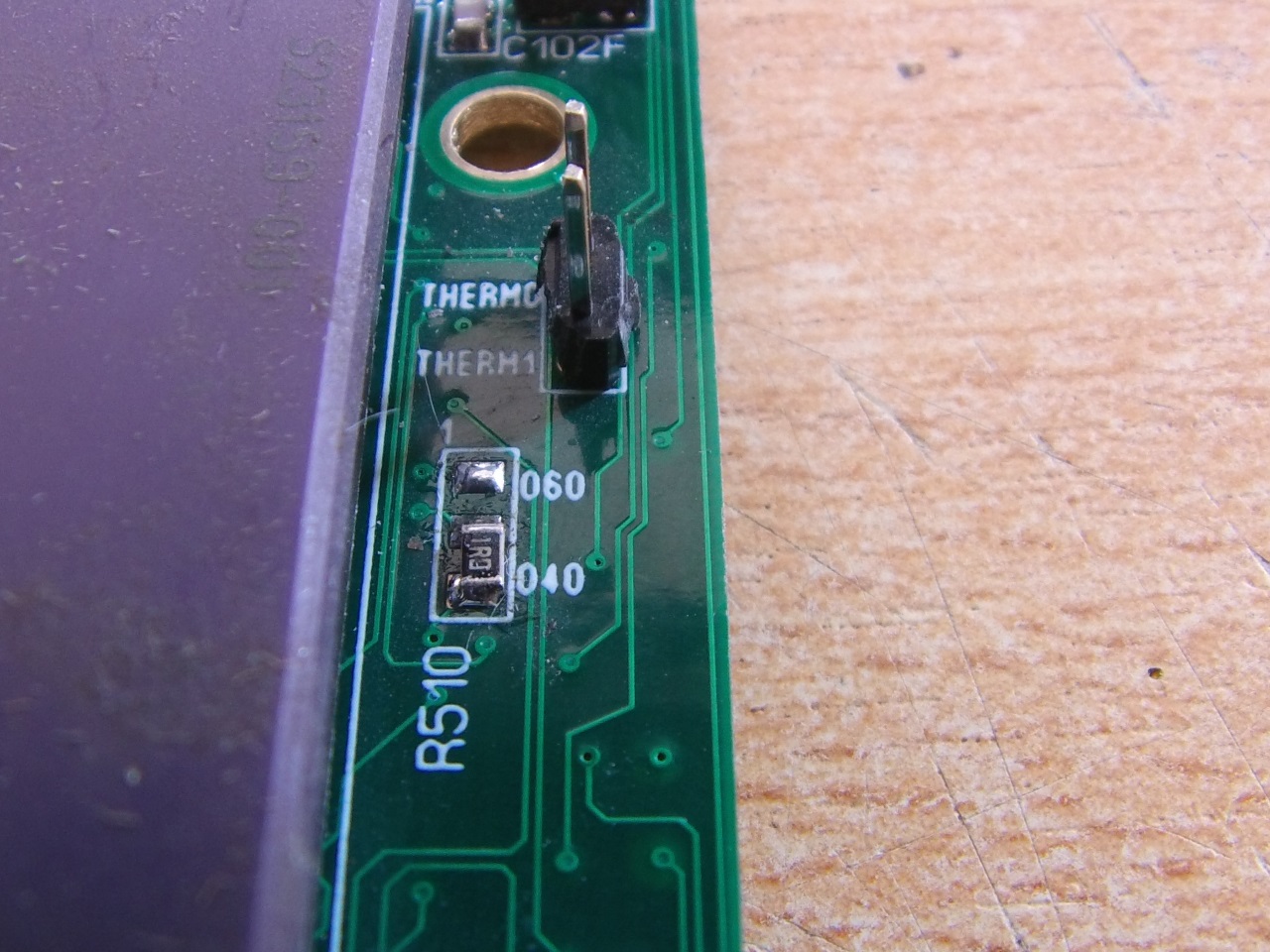

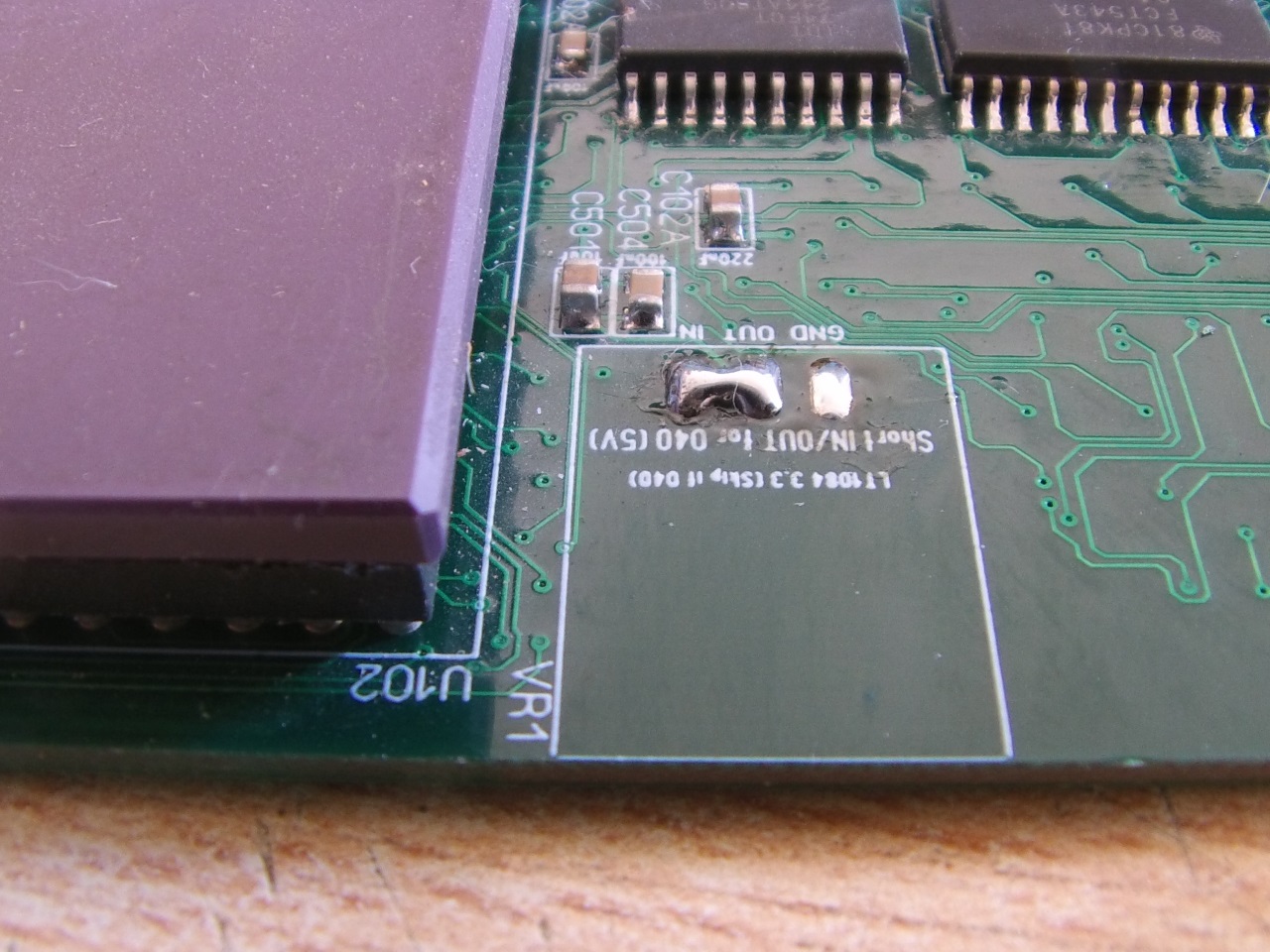

Avec un 68040, il convient de configurer comme ceci :


Prix moins cher : kit vendu 92 € (sans CPU) + port

Rajoutez 10 € pour un 68040@25 avec MMU et FPU si vous voulez...

Port :
+ 6.15 € en Colissimo (France)
+ 12.15 € en Colissimo et tracking number (Europe)
+ 24 € en Colissimo et tracking number (Monde entier)

Toutes vendues !
