ReAmiga 1200

Voilà un nouveau colis arrivé aujourd'hui :

Trois à vendre pour 40 € l'unité + port

Port :
+ 6.15 € en Colissimo (France)
+ 12.30 € en Colissimo et tracking number (Europe)
+ 24 € en Colissimo et tracking number (Monde entier)


New 4000D PCBs

Un grand jour aujourd'hui : 10 PCBs de 4000D toutes neuves sont enfin arrivées !

Très bonne qualité, rien à redire :

Un certain réparateur en profite pour se faire un peu de pub :

J'en ai 8 à vendre : 45 € l'unité + port

Port :
+ 6.15 € en Colissimo (France)
+ 12.30 € en Colissimo et tracking number (Europe)
+ 24 € en Colissimo et tracking number (Monde entier)

Toutes vendues !


A3660@60 68060 rev1

Alors, chanceux les acheteurs de mes kits que vous êtes : ayant choisit les composants avec soin, vous allez pouvoir bénéficier d'un bon overclock comme je les aime, et à moindre coût puisqu'il suffit simplement de changer l'oscillateur par un 60 Mhz :



Les accès IDE en PIO2 sont bien boostés :

En effet, les Gals 22V10 sont de bonne qualité à 10ns, ainsi que les petites 16V8 à 7ns. U101 est un 74F175. Fonctionne également sur le 4000T. Non testé sur les 3000.

Bref, plus de rapidité encore :

Cet overclocking semble bien stable, testé pendant 30 minutes avec fast-f2f et fast-f2c sans plantage :



Nécessite d'autres tests plus approfondis avec des cartes Zorro notamment : en positionnant les deux JMPs J100 sur EXT comme requis pour la 3640/3660, l'oscillation de la CM est prise alors sur la carte accélératrice. Donc la CM est légèrement overclokée de 60-50/2 = 5 Mhz...


Un beau petit cadeau de Noël en tout cas !



A3660 test

Un rapide test tout de même pour cette nouvelle carte open source. Quelle joie et quelle chance nous avons aujourd'hui en 2018 de pouvoir en fabriquer des neuves nous-même, et cerise sur la gâteau à un coût raisonnable !

Voici donc deux cartes identiques en fait : la 3640 d'origine avec un adaptateur 040/060 et la toute dernière 3660 tout intégrée, à toutefois une différence près. La 3640 est en effet dépourvue du hack "3640 state mod" consistant à supprimer 2 waitstates (cycles d'attente en français) des Gals de la carte :



En effet à l'époque, Motorola conseillait d'insérer ces 2 fameuses waitstates. Pour quelle(s) raison(s), je l'ignore. Peut-être afin que le 040 chauffe moins ? Toujours est-il que les ingénieurs de Commodore ont suivit ces recommandations qualifiables aujourd'hui de farfelues puisque les 3640 fonctionnent très bien sans ces 2 états d'attente.

Bref, avec ces 2 waitstates économisées, tous les accès du CPU à la carte des 3000/4000 sont plus rapides, forcément. C'est à dire les accès IDE, les ports Zorro, la fastram et la chipram...

Quelques benchmarks rapides à la fréquence de 50 Mhz pour donner une idée, en commençant avec la 3640 et adaptateur sur mon A4000D avec PIO2 :

Maintenant avec la nouvelle 3660 sans les waitstates :

Tout est bien plus rapide, sauf les lectures de la chipram.

Une update qui dépote donc !

Une nouvelle version très intéressante a ensuite été réalisé par SpeedGeek, un overclock à 80 Mhz pour les 68060 rev6 71E41J en l'année 2016 :

Mais qui refuse de la diffuser : les développeurs Amiga sont bizarres...


Apollo 1240/1260 64 Mo

Une belle astuce trouvée par Stachu100 il me semble voilà déjà quelques temps, afin d'avoir 64 Mo de fastram sur les Apollo 1240 et 1260 dans le desktop des Amiga 1200.

En effet avec l'extension traditionnelle, les 32 Mo supplémentaires obligeaient d'acheter une tour, car le clavier gène autrement :

En fait, il suffit de souder un connecteur Simm 22° dans l'autre sens :

Ensuite, se munir d'une Simm à composants plats et faire une petite encoche de l'autre côté :

Voilà, le tour est joué. La Simm peut alors se plugger dans l'autre sens :


La carte s'insère parfaitement dans le boîtier standard maintenant !

Merci à papy Stachu et tonton Cosmos, n'est-ce pas ?


Apollo régulateur

Une nouvelle Apollo arrive à la maison, encore merci à Manu qui se reconnaitra...

Petit bémol, le module 060 est assez amateur :

Une dizaine de nouvelles PCB ont alors été commandé, c'est mieux quand même :

Du coup, neuf modules à vendre, 10 € + 1.40 € de port :

J'ai rajouté les deux connecteurs sur toutes les 9 à vendre :


Me contacter sur mon email !


Subway USB mod

Un petit mod rapide pour ma deuxième Subway, le câble étant quelque peu disgracieux. Profitons que mon adaptateur CF 2.5 ne fonctionne plus pour récupérer son connecteur :

Il y a 22 broches sur la Subway :

Voilà, c'est mieux quand même :

Nickel !


Kit A3660 DIY à vendre

Comme il me restait des composants, voici un nouveau batch de kit A3660 :

Voici le nom de tous les fabricants des composants à souder :

• Gal 22V10D-10 - Lattice
• Gal 16V8B-7 - Lattice
• CY74FCT543ATSOC - Texas Instruments
• 74FCT244ATSOG - IDT
• 74FCT373ATSO - IDT
• CY74FCT374ATSOC - Texas Instruments
• SN74F175D - Texas Instruments
• 74F04D - Philips
• N74F257A ou N74F257AD - Philips
• 74F139D - Philips
• 74F32D - Philips
• SN7407 - Texas Instruments
• LT1085CT-3.3 - Linear
• DS1000-25 - Dallas
• RH5VA43AA-T2 - Ricoh


Avec un 68040, il convient de configurer comme ceci :


Prix moins cher : kit vendu 92 € (sans CPU) + port

Rajoutez 10 € pour un 68040@25 avec MMU et FPU si vous voulez...

Port :
+ 6.15 € en Colissimo (France)
+ 12.15 € en Colissimo et tracking number (Europe)
+ 24 € en Colissimo et tracking number (Monde entier)

Toutes vendues !


Carte Zorro à vendre

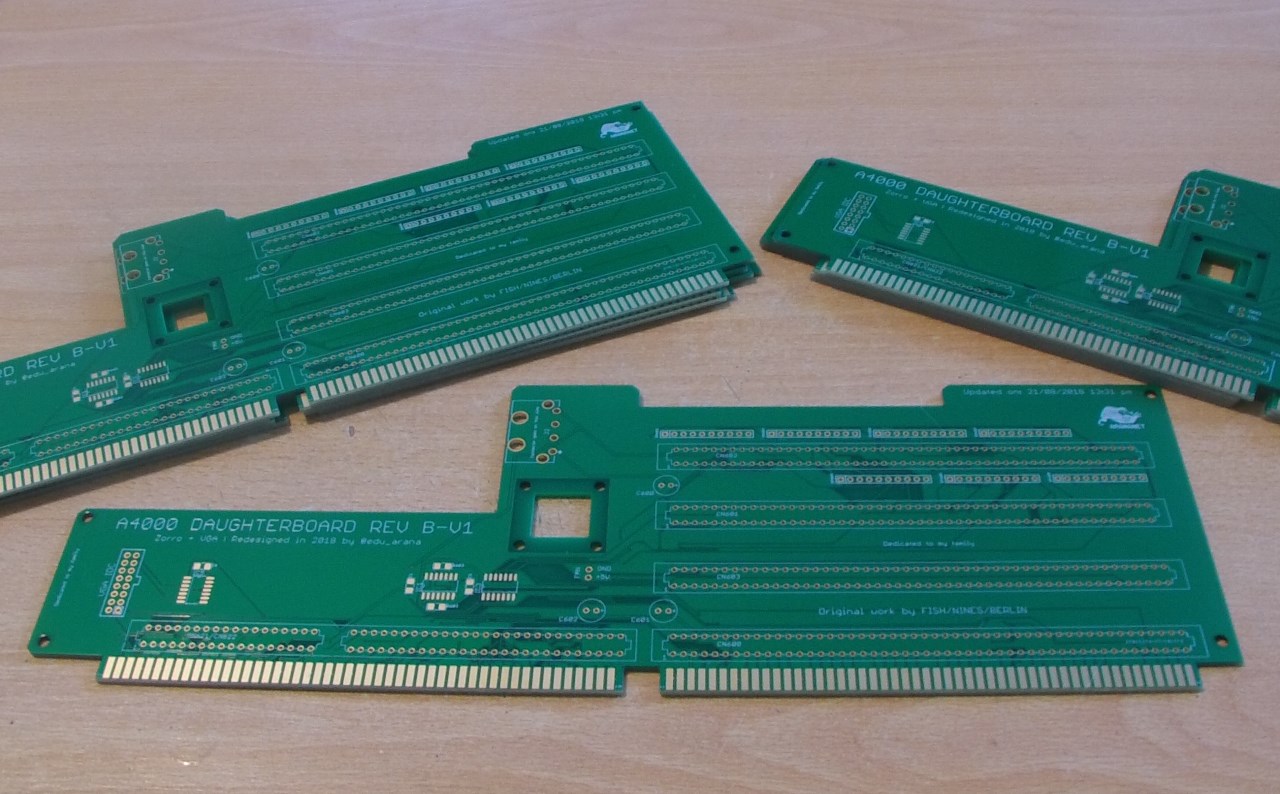

Voilà une nouvelle carte fille Zorro 2/3 pour 4000D disponible, réalisée par Edu Arana :

C'est une répliqua de l'originale avec quelques légères améliorations. Les ports ISA ont été supprimé, puisque quasi-inutile aujourd'hui.


Ayant besoin d'une pour mon 4000D, un batch de 10 exemplaires a été commandé.

Donc 9 à vendre pour 14 € l'unité + port.

Port :

+ 3.20 € en Prioritaire (France)

+ 6 € en Prioritaire (Europe)

+ 6.50 € en Prioritaire (Monde entier)


Toutes vendues !


Digit ampère (CD32)

Allez, manquait plus que la CD32 !

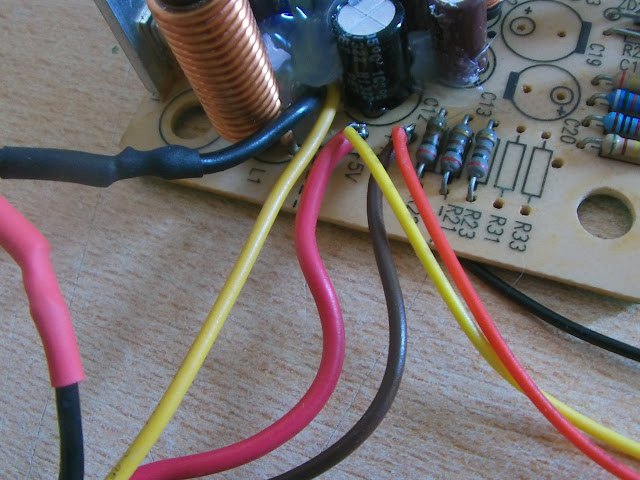

Les branchements de l'afficheur :

• le câble fin rouge : +12v (en parallèle)

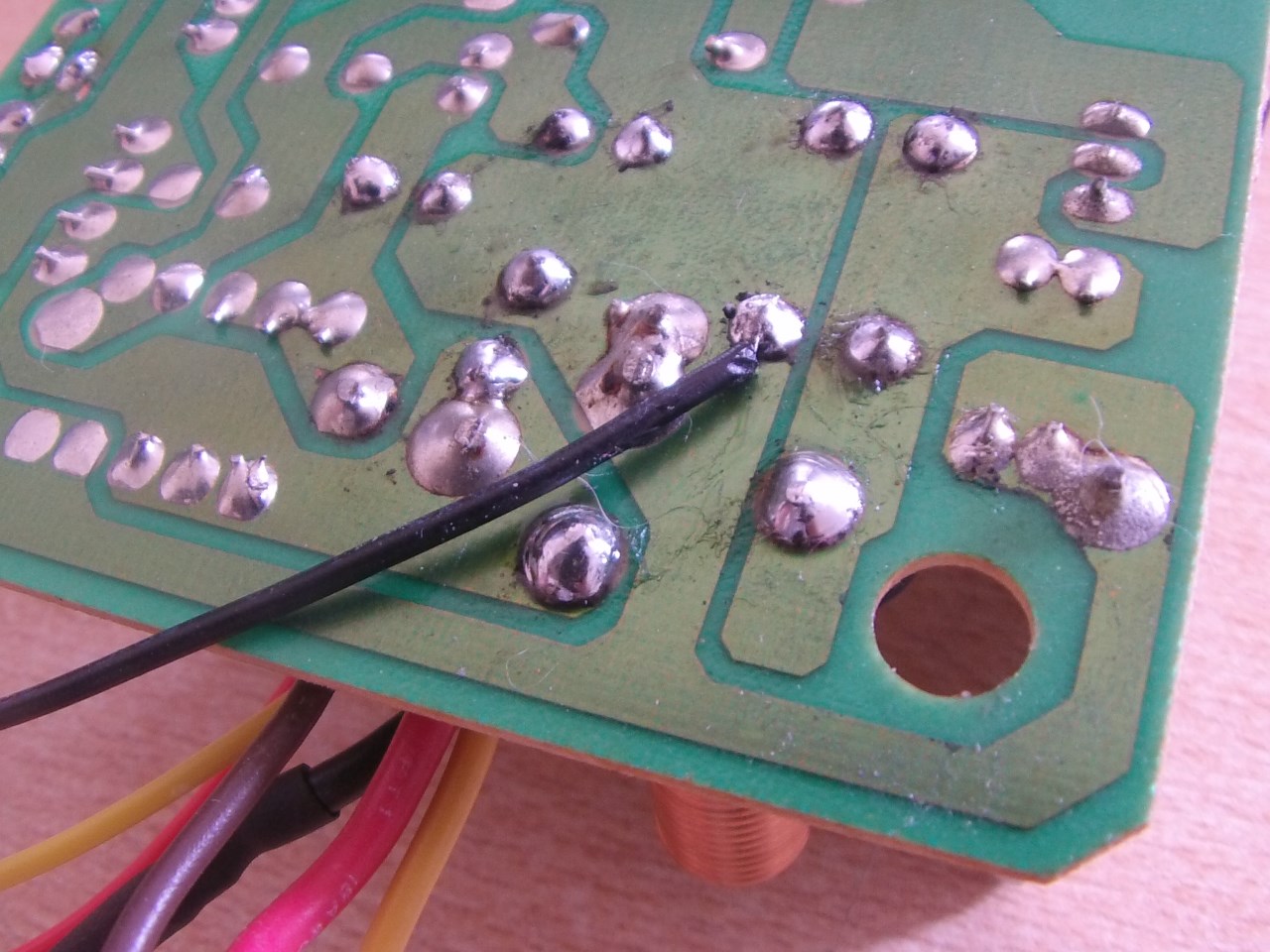

• le câble fin noir : GND (en parallèle de l'autre côté de la PCB)
• le câble fin jaune : +5v de l'alim (en parallèle)
• le gros câble rouge : GND du câble allant à l'Amiga (en série)
• le gros câble noir : GND de l'alim (en série)

Protection :

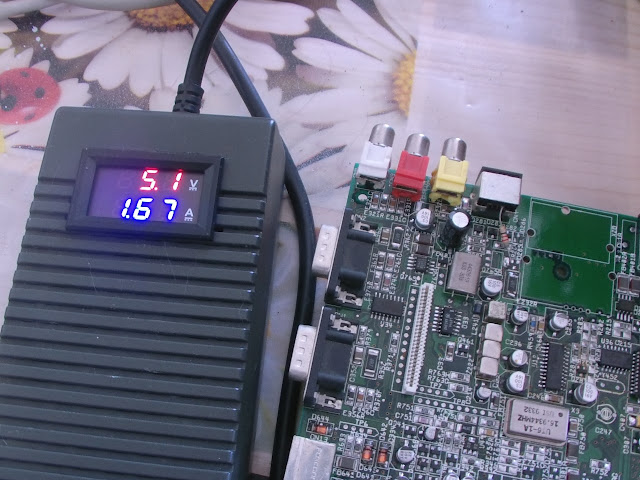

Consommation de la carte CD32 nue pour le +5v avec cette alim : 1.67 A


Ultrason

Allons bon, mon Prometheus ne fonctionne plus : aucune détection dans la early-startup...

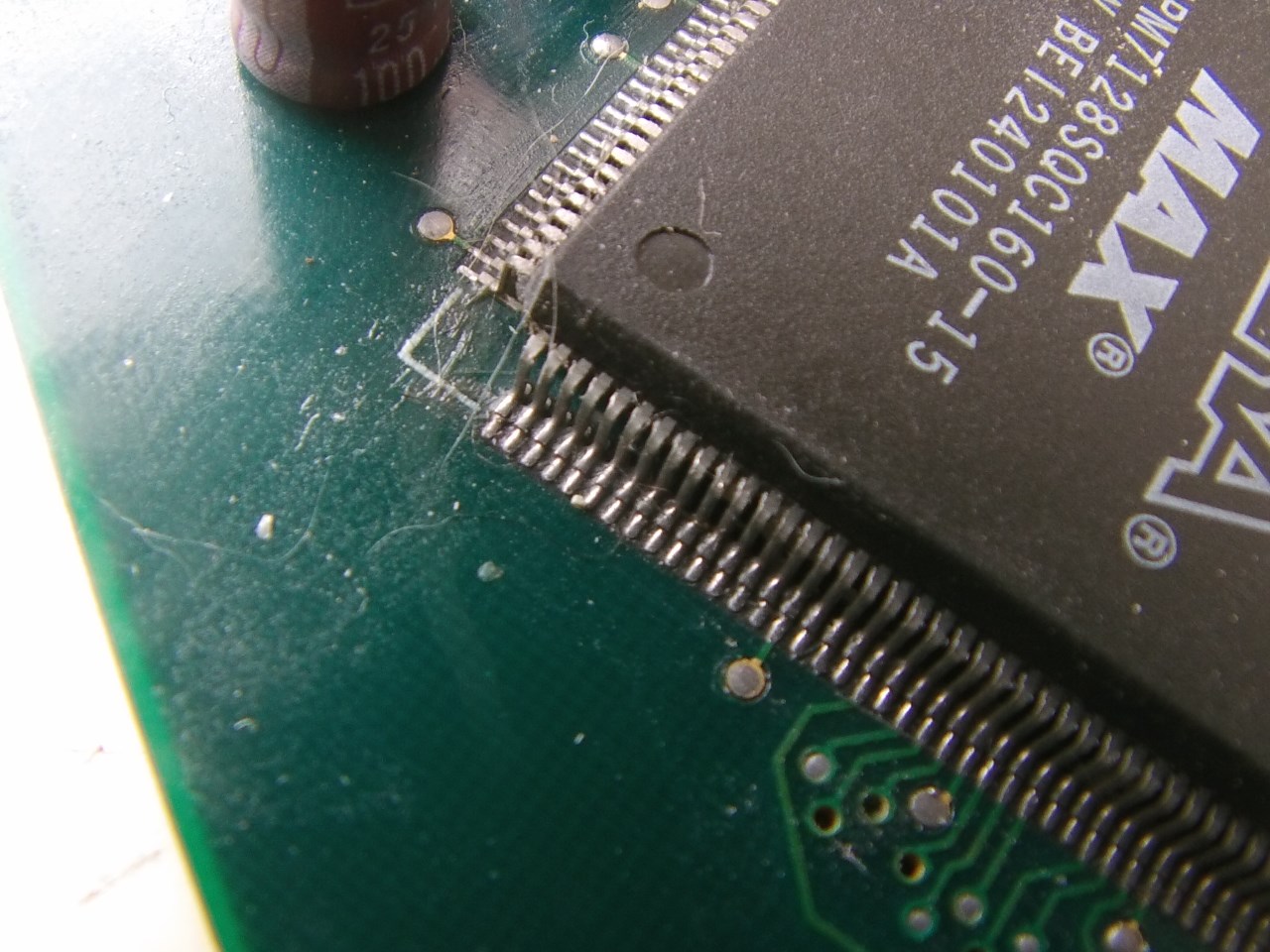

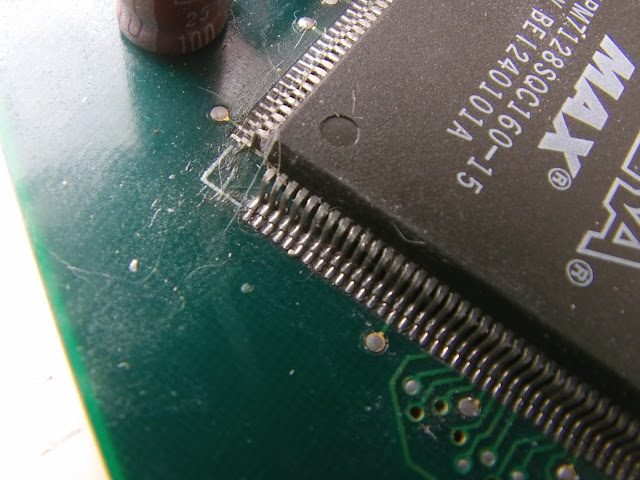

Après avoir rafraîchit toutes les soudures des deux Altera, il reste des résidus de pâte tout autour et même surtout sous les pinoches. Une brosse à dent ou le stylo fibre ne donne aucun bon résultat, les espaces étant trop petits... Pour la petite histoire, le Prometheus est hélas toujours dans les choux...



Testons alors une machine à ultrason (environ 80 €) avec de l'eau déminéralisée et quelques gouttes de produit vaisselle comme conseillé dans la doc. Après voir dessoudé les trois condensateurs, c'est le plongeons :

Résultat décevant même après 1 heure en deux fois 30 minutes. Pour ce cas-ci, aucun mieux, la pâte assez visqueuse est toujours là, les autres traces sur la PCB aussi. Appareil inefficace pour ce genre de matériel. Même topo pour le petit adaptateur 040/060...

Bref, si quelqu'un a une autre solution pour cleaner les PCBs, qu'il s'exprime !



A3660 kit DIY à vendre

A vendre ce kit complet (sans le CPU) pour monter une A3660 de Commodore :

Petit rappel, c'est John Hertell qui a recréer la PCB de la 3640 en la poussant vers le haut sans diviser :

• incorporation de l'adaptateur 040/060,
• tous les composants passifs sont au format 0805,
• les bandes de résistances difficile à trouver aujourd'hui sont en 0805 également,
• le hack du delay line maintenant sans avoir à couper une piste,
• un JMP pour le ventilo du CPU,
• un JMP pour la mesure de la température interne du 060 (THERM0 et THERM1),
• les trois erreurs de polarité de trois condensateurs corrigées,
• possibilité de souder un autre composant que le Dallas,
• possibilité de souder un autre composant que celui d'origine (U101),
• possibilité d'installer un oscillateur au format DIP14,
• deux wait states inutiles ont été ôté des Gals (SpeedGeek).

Ayant compté avec une bonne exactitude le prix sans le CPU me coûte un peu plus de 60 €, j'ai oublié de compter le régulateur aussi, environ 0.45 €...

Petit bémol pour l'achat du connecteur KEL : sur un colis d'une valeur de 79 €, les taxes douanières à payer ont été de 36 €, soit environ 45.50 %... Qui revient donc à 21.15 € tout compris, arf ! Par contre, une bonne affaire avec le support 060 à 2.10 € seulement...


Je voulais vendre un peu moins cher, mais le prix du fioul a augmenté de façon incroyable ces temps-ci juste avant l'hiver (521 € pour 500 litres (soit 1.042 € le litre), et si la période est très froide, me faudra encore 500 litres...)

Kit vendu 110 € + boîte en carton solide (2 €) + port

Rajoutez 10 € pour un 68040@25 avec MMU et FPU si vous voulez...

Port :
+ 6.15 € en Colissimo (France)
+ 12.15 € en Colissimo et tracking number (Europe)
+ 24 € en Colissimo et tracking number (Monde entier)

Toutes vendues !



Digit ampère (A500)

Depuis que j'ai découvert ces petits afficheurs DC0-10A bien sympathiques, j'en mets partout : devinez mon âge mental ?

Cette fois-ci dans une alim traditionnelle. Déjà, un lecteur m'informe que ce composant chauffe beaucoup, autant rajouter alors un petit radiateur comme ceci. Bien entendu, profitez de l'occasion pour changer les vieux condensateurs :


Ensuite :

• le câble fin rouge : +12v (en parallèle)
• le câble fin noir : GND (en parallèle)
• le câble fin jaune : +5v de l'alim (en parallèle)
• le gros câble rouge : GND du câble allant à l'Amiga (en série)
• le gros câble noir : GND de l'alim (en série)

Protection :



Carte A500 nue pour le +5v avec cette alim : 1.89 A



LF1D fix

Alors, ma BlizzardPPC n'a jamais démarré à chaque fois : de temps en temps, il faut éteindre le 1200 et le rallumer pour pouvoir enfin booter... Pareil pour mon Apollo 1260@100 qui consomme 3.54 A !


Avec ses 7.05 A de consommation sur le +5v (je sais, c'est beaucoup, l'afficheur est-il précis ?), il est évident qu'il y a un problème avec tant d'ampères. Les ingénieurs de Commodore n'avaient pas prévu autant. Les pistes en cuivre du 1200 ont quelle épaisseur ? 35 µm ? C'est plutôt fin et lorsque vous savez que tout le +5v de la PCB est alimenté par cette seule piste ici en rouge :

De plus, les déflashages soudains et inexpliqués de l'eeprom de la BlizzardPPC viennent peut-être de cette insuffisance de courant au démarrage de la machine, qui sait...

Grattage du vernis comme ceci :

Ensuite, augmentation du volume conducteur avec des tiges de résistances ou de condensateurs :

De l'autre côté, le câble correspondant me semble bien fin pour tant de courant :

Allez, zou :

Impossible de trouver les références exactes de ces ferrite bead, ont été prise d'une autre carte. Si vous les connaissez, merci de me les fournir sur mon email. Deux ont été branché en parallèle pour obtenir une section plus importante :

Ma BlizzardPPC démarre à chaque fois maintenant, ainsi que mon Apollo 1260.

Fix recommandé si vous avez ces deux cartes-là sur vos 1200... Ainsi qu'un 1200 avec un scandoubleur...
