Voici une petite vidéo avec quelques conseils pour changer les vieux condos de vos alimentations :
Encore bien plus important à faire que les condensateurs des cartes !
mercredi 30 septembre 2015
lundi 28 septembre 2015
Clip BlizzardPPC
Là encore, la BlizzardPPC penche dans le vide lorsque la trappe est absente : très amateur tout ça !

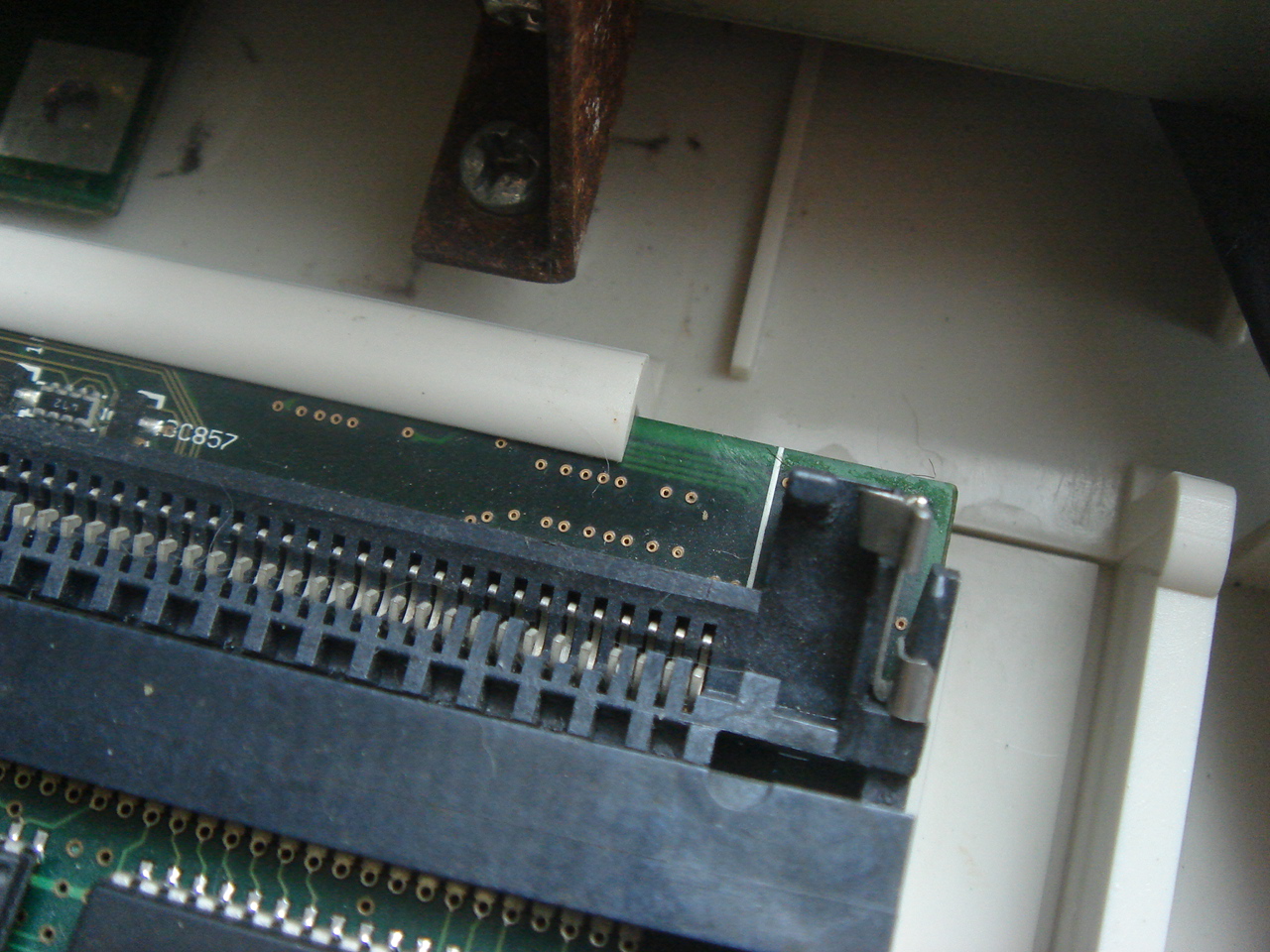

Heureusement pour nous, il y a un petit emplacement vacant ici :
Heureusement pour nous, il y a un petit emplacement vacant ici :
Les grains polymorphes que j'ai déjà utilisé ici su ce blog vont nous être encore une fois très utiles : pour rappel, ce sont de petits granules à tremper dans l'eau et faire chauffer. Une fois à 65°, ils deviennent malléables à souhait et ainsi prennent la forme désirée :

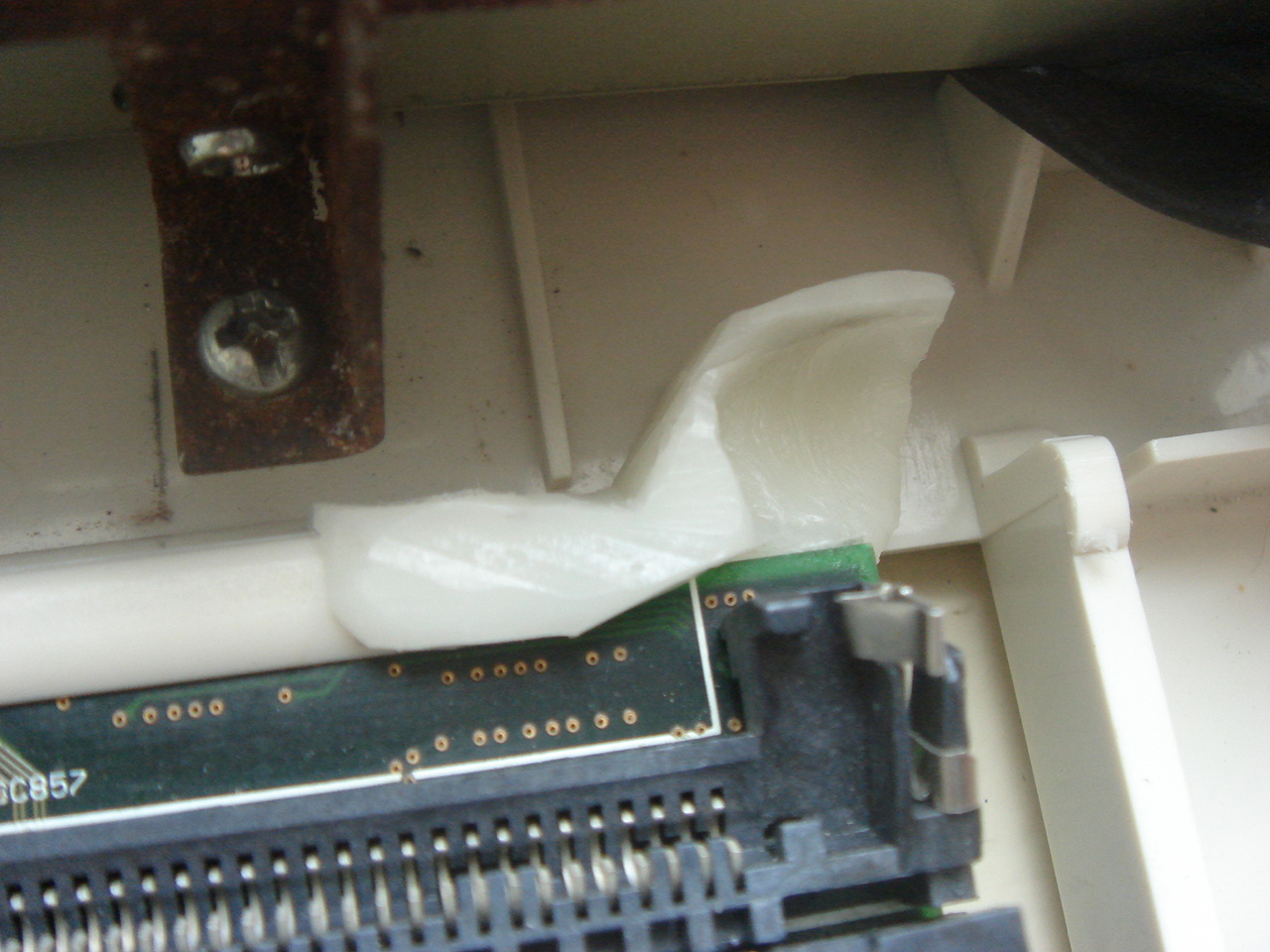

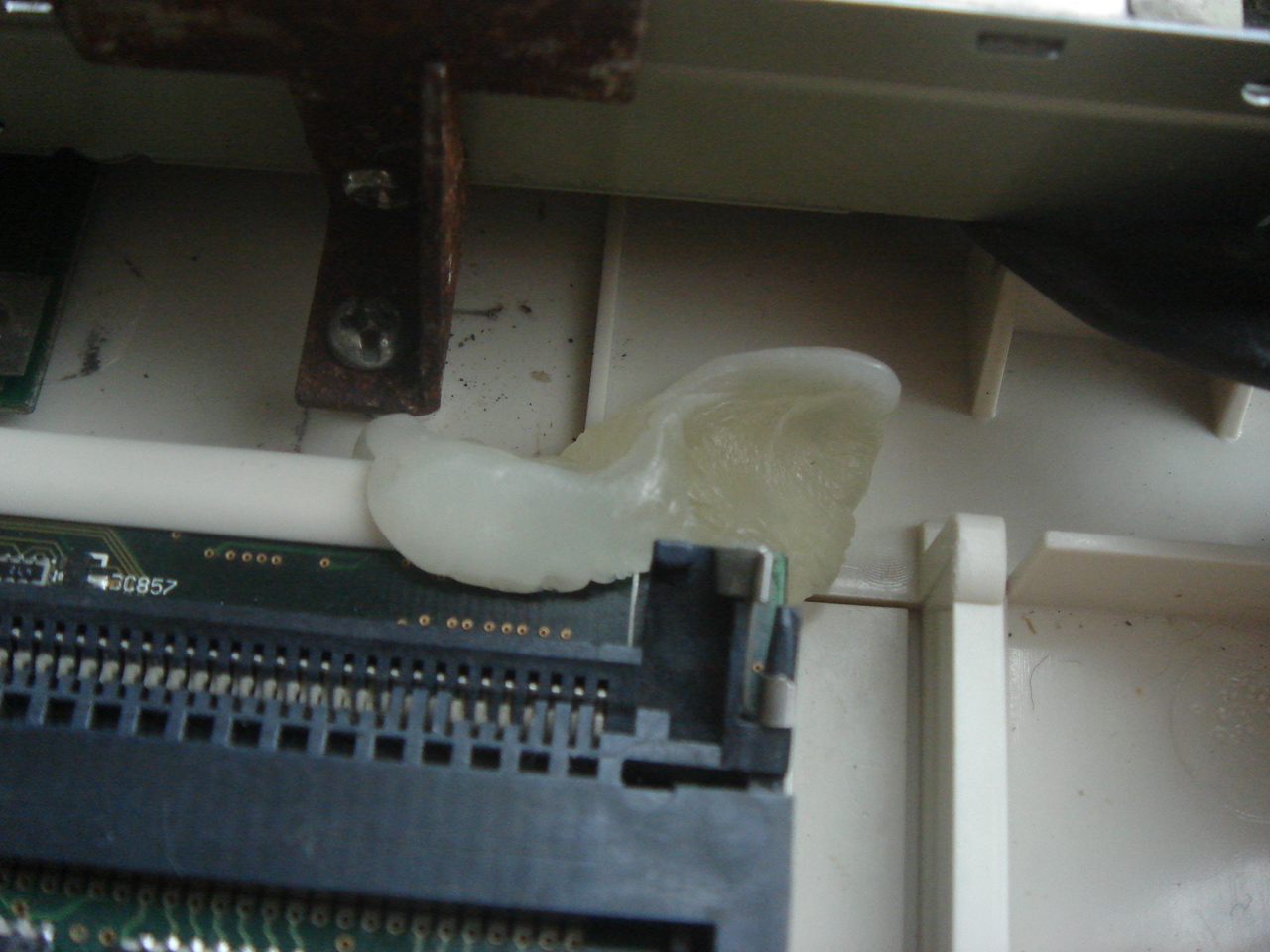

J'ai rajouté une petit crête sur le côté au dessus afin d'y loger un doigt, bien pratique pour clipser et déclipser le bouzin :
Une fois sec au bout de 5 minutes, il est possible d'affiner sa forme avec une Dremel ou un cutter :

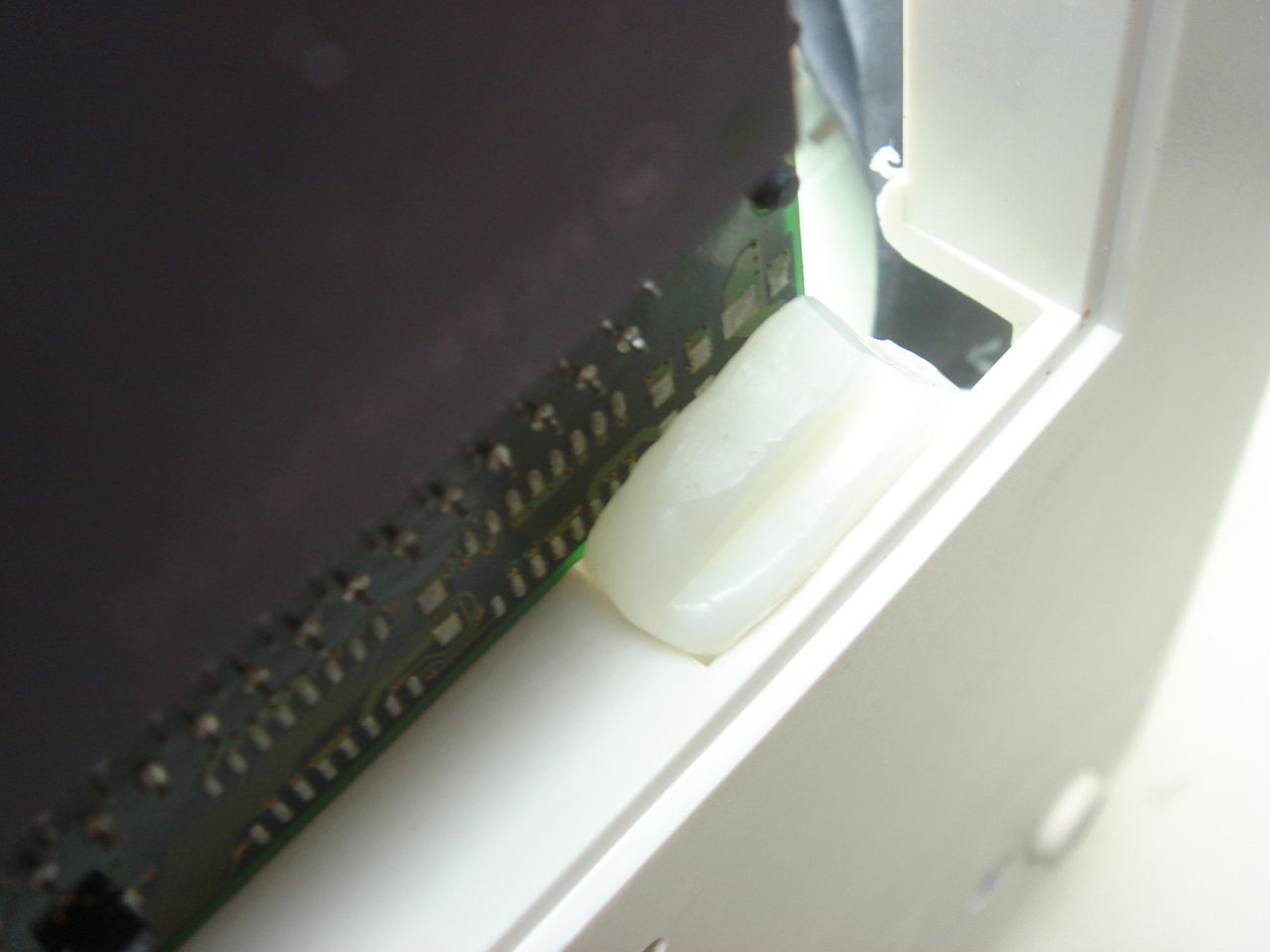

Voilà, un nouvel hack très simple réalisable par n'importe qui en quelques minutes et qui maintient de façon parfaite la BlizzardPPC dans son support : elle restera totalement en place même lors du transport de la machine sans bouger d'un poil !
dimanche 27 septembre 2015
Soutient BVision

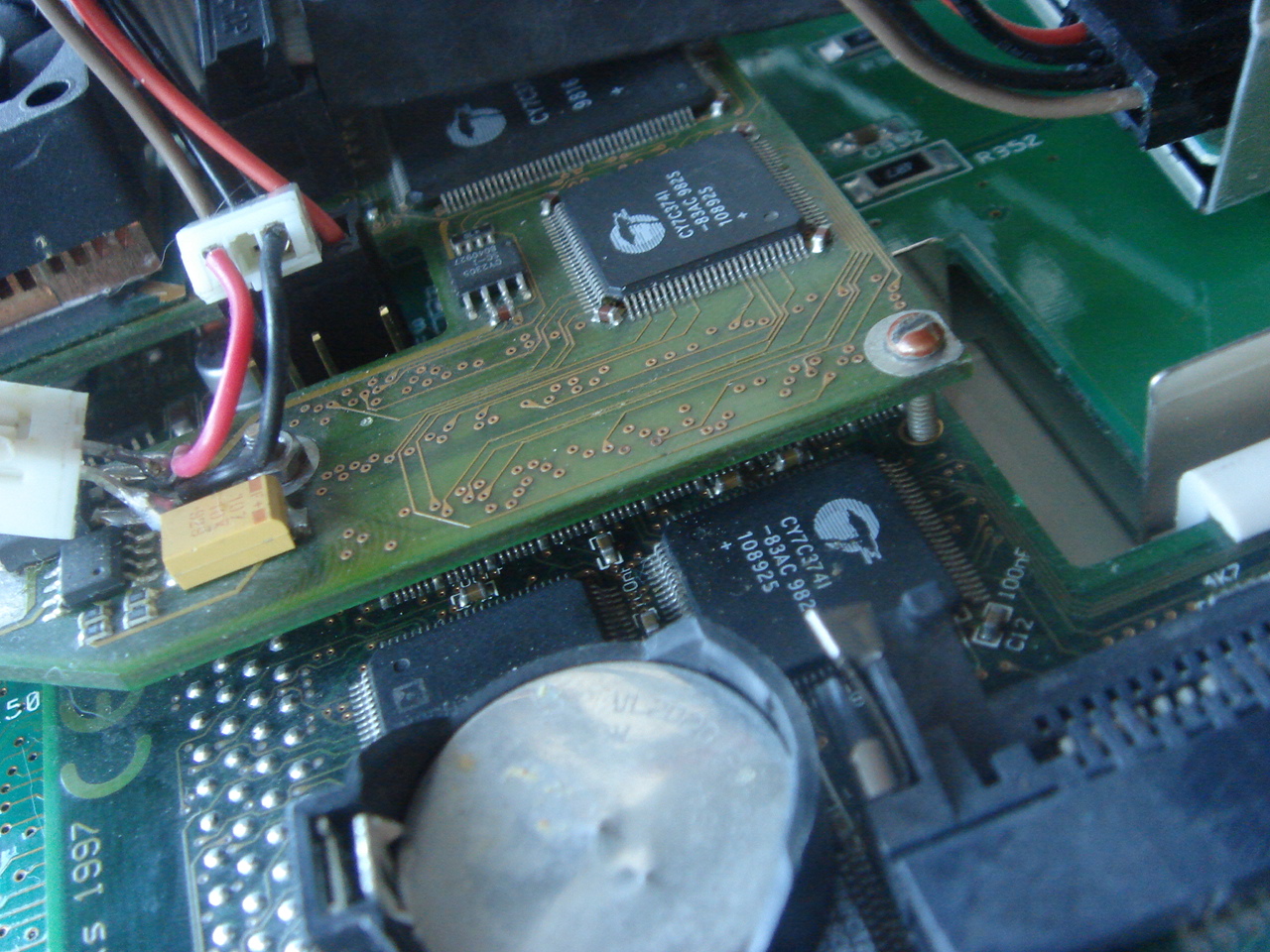

Encore un petit hack évident, à réaliser d'urgence pour tous les utilisateurs de BVision. En effet, seules deux vis et ses deux écrous sont livrés avec la carte graphique :

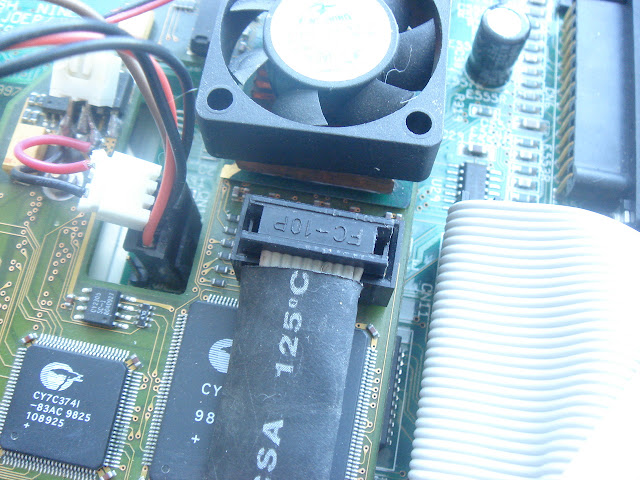

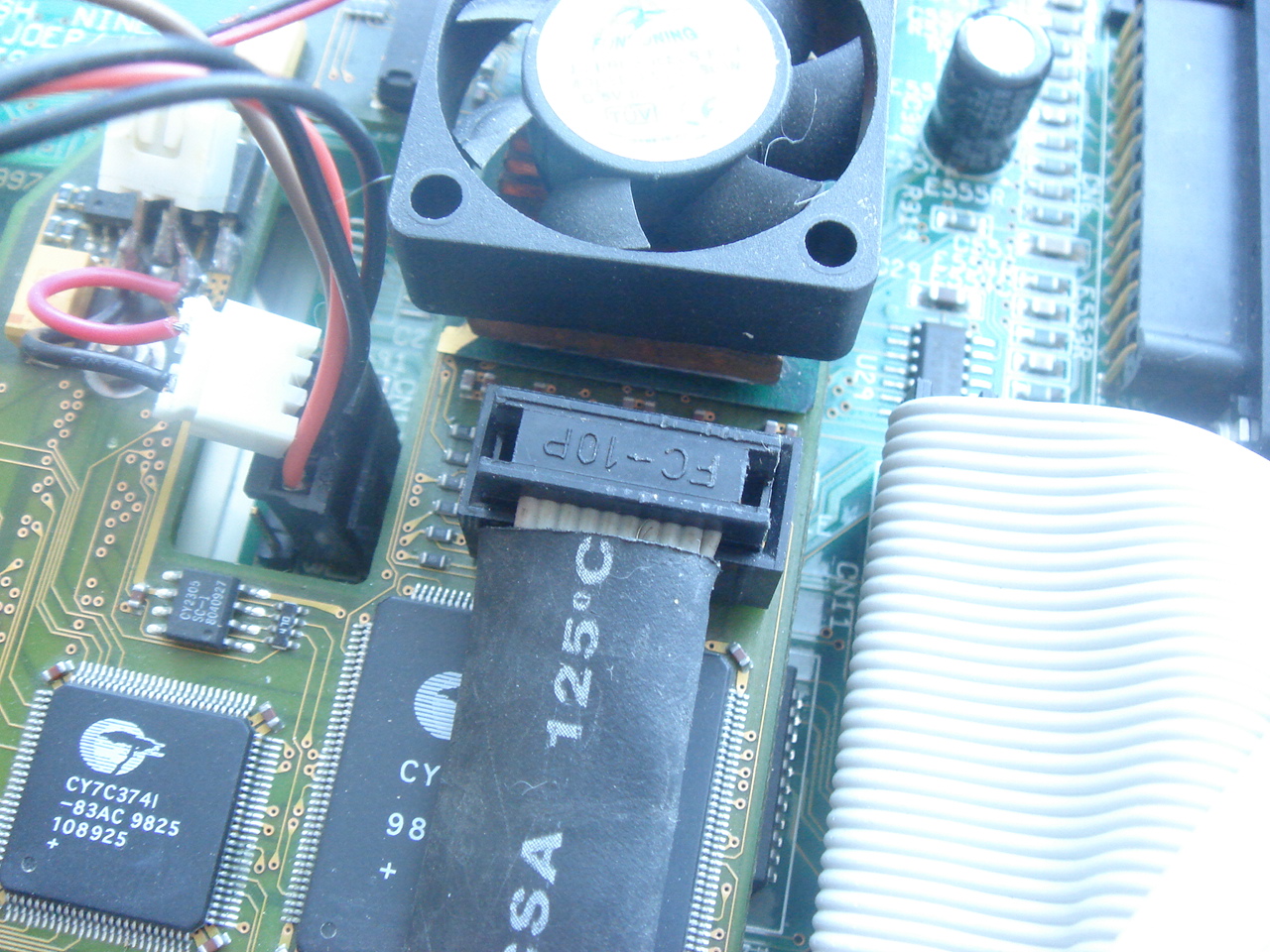

Franchement, c'est insuffisant : la carte bouge un peu tout de même, et par mégarde il est possible de trop serrer les écrous et de plier légèrement la BVision. De plus, l'insertion du connecteur VGA sur le dessus peut fragiliser les deux connecteurs miniPCI :
Il y a un écart de 6 mm entre les deux cartes :

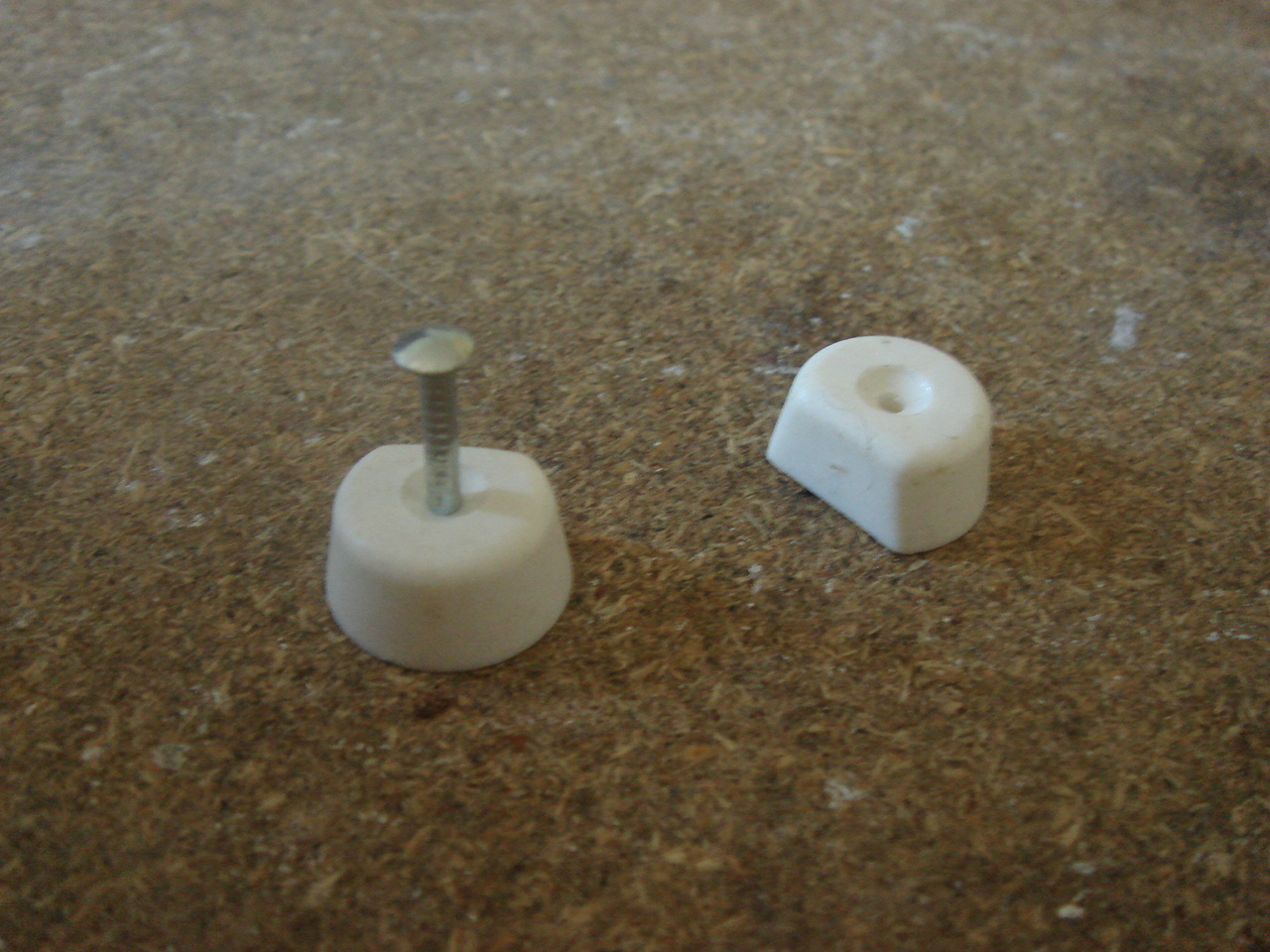

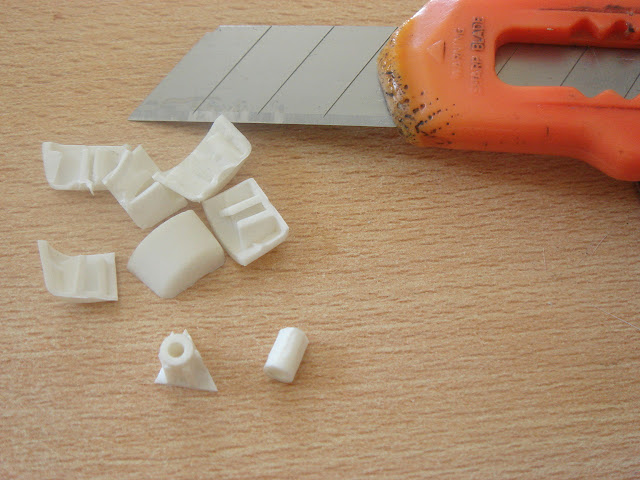

Voilà, les deux spacers sont maintenant à la bonne dimension :
La BVision ne bouge plus du tout maintenant, lors d'un déplacement de l'Amiga dans une voiture par exemple, tout restera à sa place.

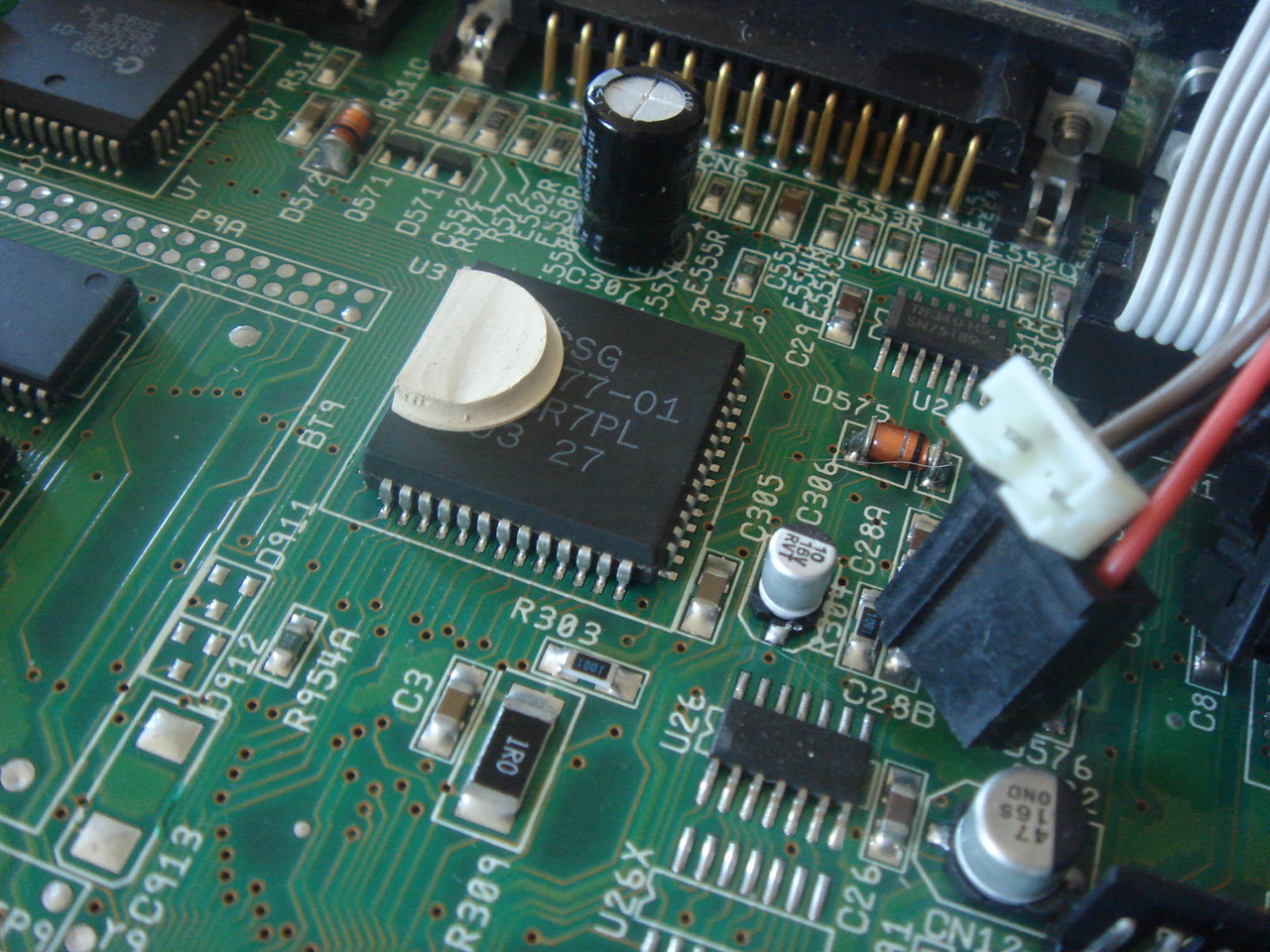

Il est possible aussi de rajouter un petit pied de boîtier 1200, raboté de 2 mm sur le bord de Paula, qui viendra soutenir la carte graphique :
C'est bien mieux comme cela !
samedi 26 septembre 2015
Torsade
Il arrive que nos câbles perdent leurs formes initiales, comme pour celui-ci :

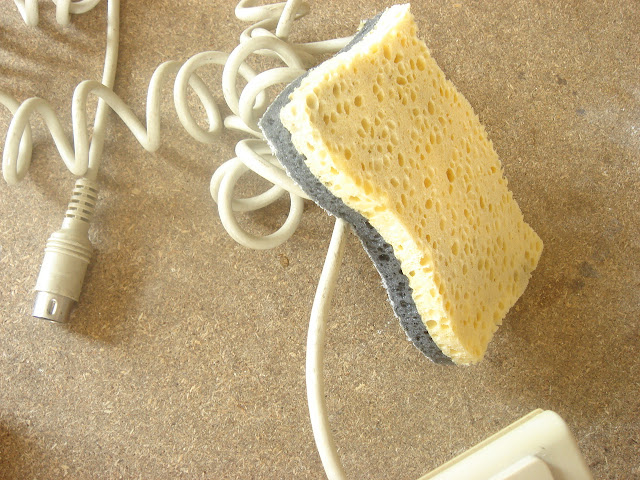

Déjà, bien cleaner le câble avec une éponge et du savon :

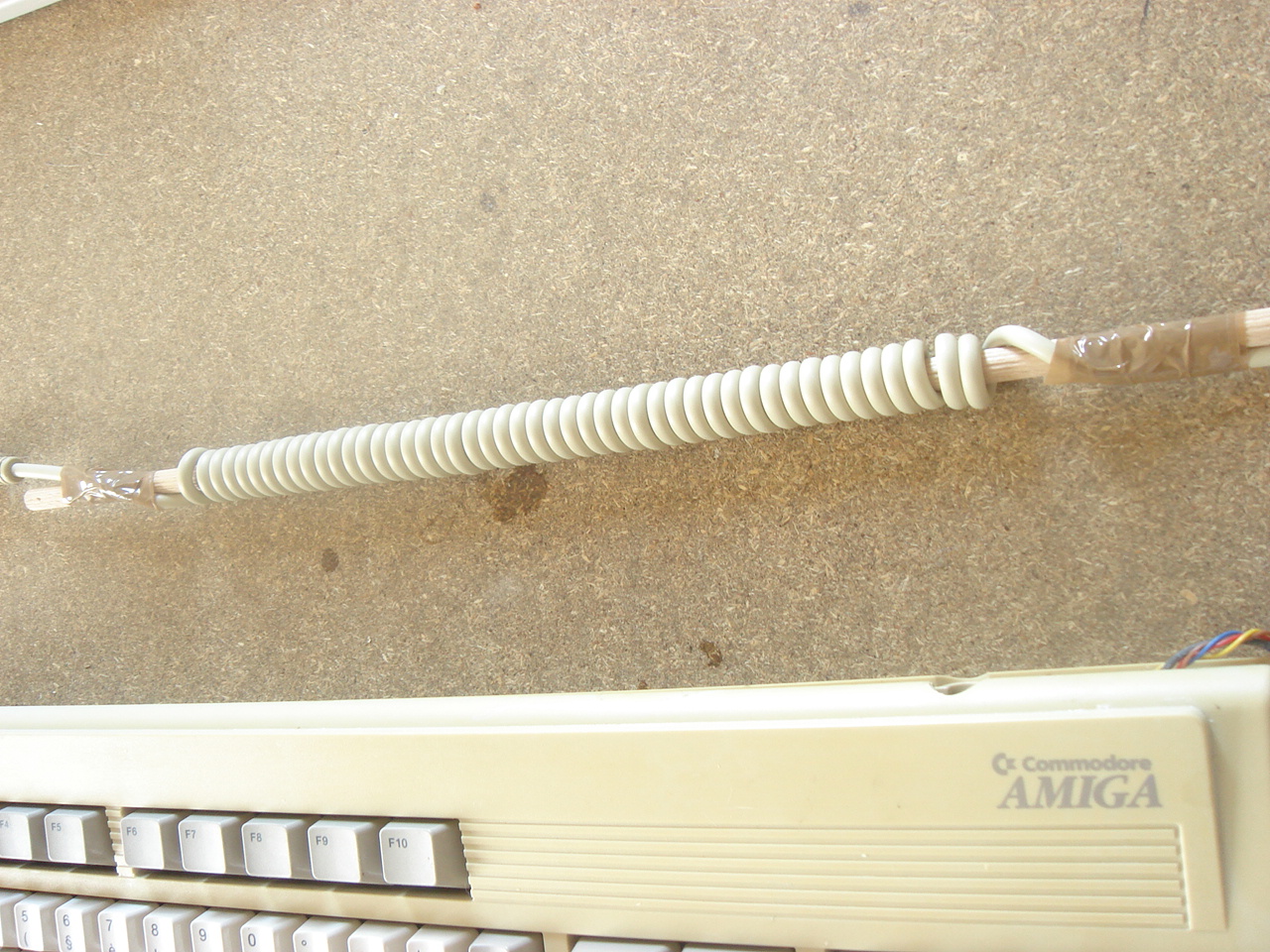

Ensuite, enroulons le câble sur une baguette de bois :
Chauffons le tout à l'aide d'un décapeur de façon à ce que la câble soit bien chaud :

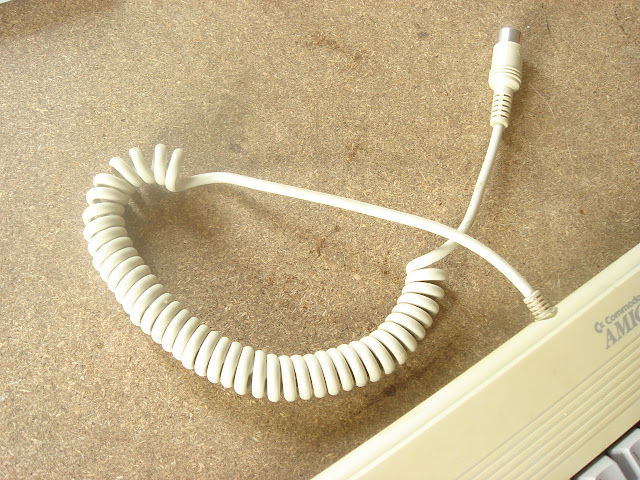

Le résultat est plutôt bon :
Nickel chrome !
Déjà, bien cleaner le câble avec une éponge et du savon :
Ensuite, enroulons le câble sur une baguette de bois :
Chauffons le tout à l'aide d'un décapeur de façon à ce que la câble soit bien chaud :

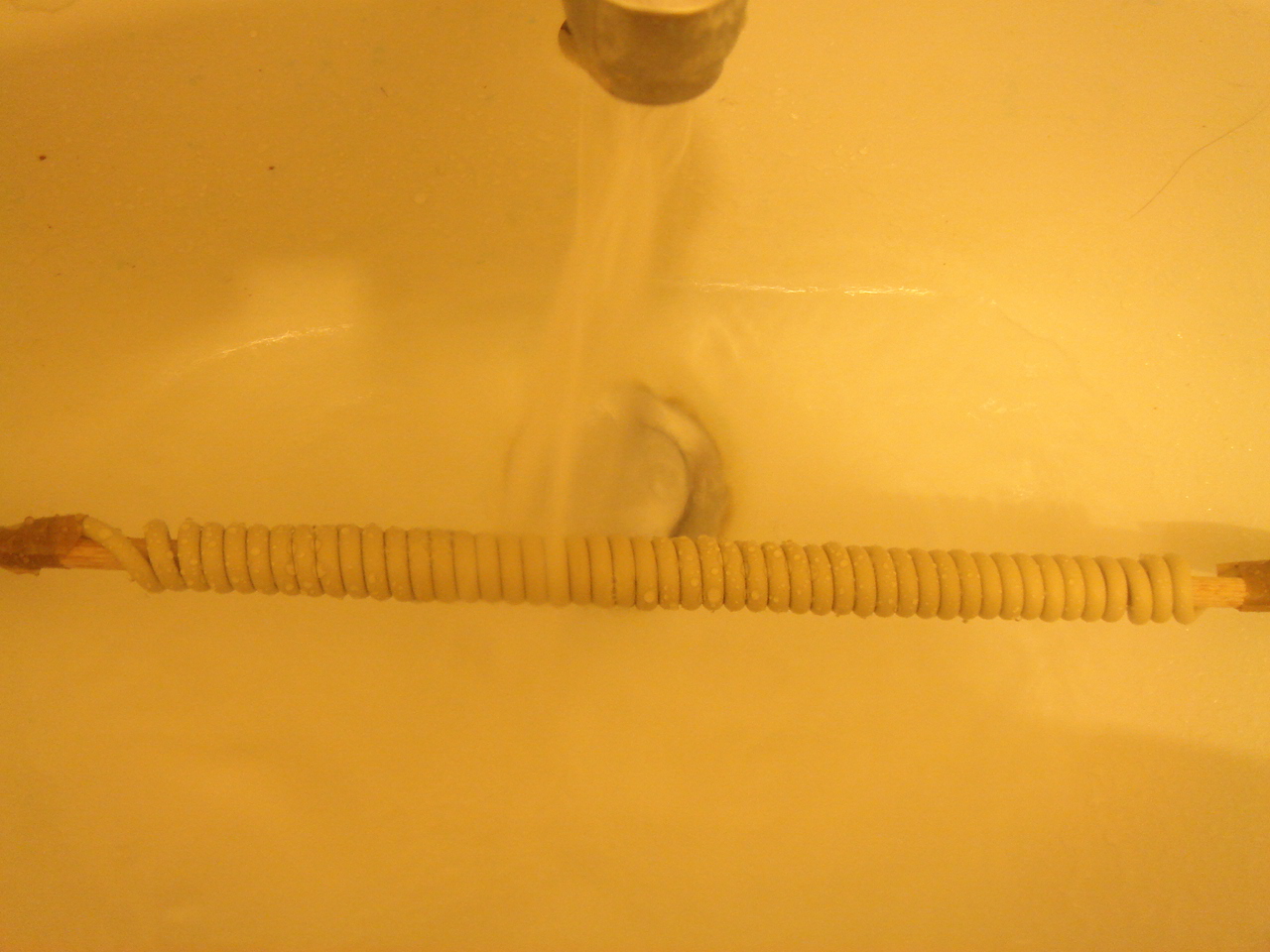

Et de suite de l'eau bien froide afin de créer un choc thermique fixateur de forme (dans la théorie en tout cas) :
Le résultat est plutôt bon :
Nickel chrome !
vendredi 25 septembre 2015
Atéo clavier

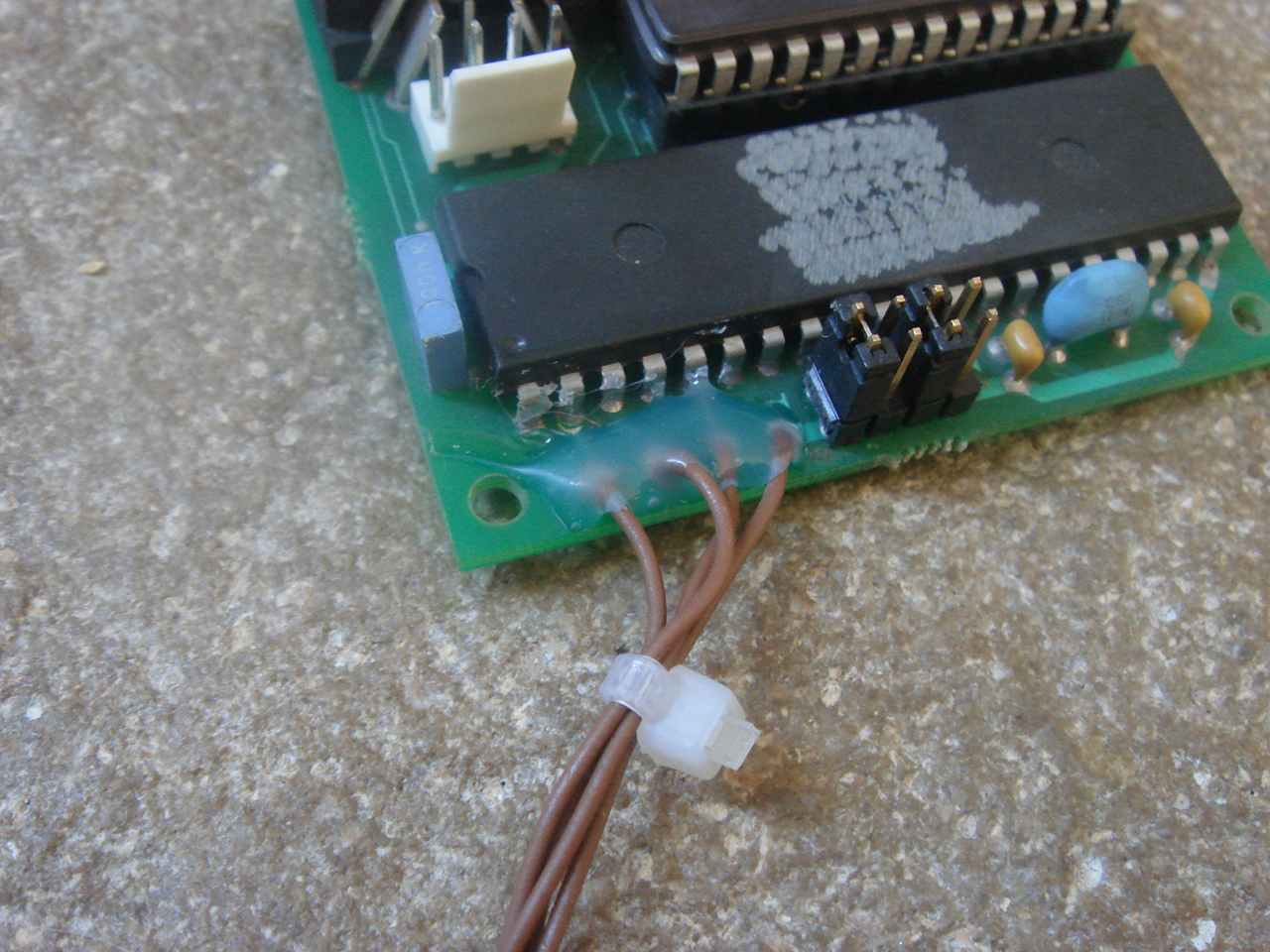

Atéo Concept ont oublié de rajouter de la colle chaude sur leur adaptateur clavier qui en a bien besoin. En effet, ces quatre câbles étaient à l'air libre et de ce fait, étaient très fragiles.
Un petit coup de pistolet à colle, et l'affaire est faite. De cette façon, le tout est maintenant très solide :
Même topo pour protéger les soudures du support. De plus, afin de se souvenir du sens de l'adaptateur, il est conseillé de rajouter un point blanc correspondant au même point blanc de la PCB du 1200 :

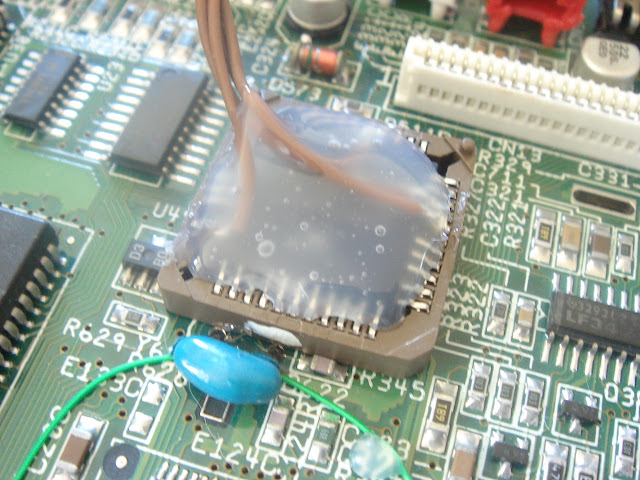

Il est même possible d'aller plus loin pour plus de solidité encore, recouvrir le tout de colle chaude :
Atéo Concept avaient très peu de suite dans leurs idées...
jeudi 24 septembre 2015
Alim résine
Encore une nouvelle alimentation qui vient d'arriver ! Elle était vendue avec les Amiga 600 :
Et là en l'ouvrant, grande surprise !!!
Elle est coulée dans la résine !! Qui est très dure d'ailleurs...
Allez dans un four à 120°, elle va peut-être ramollir :
Et bien non... Le plastique est toujours intact à cette température, je n'ai osé monté plus haut...
Essayons avec de l'acide sulfurique à 96% :
Rien... Impossible d'accéder aux condensateurs !

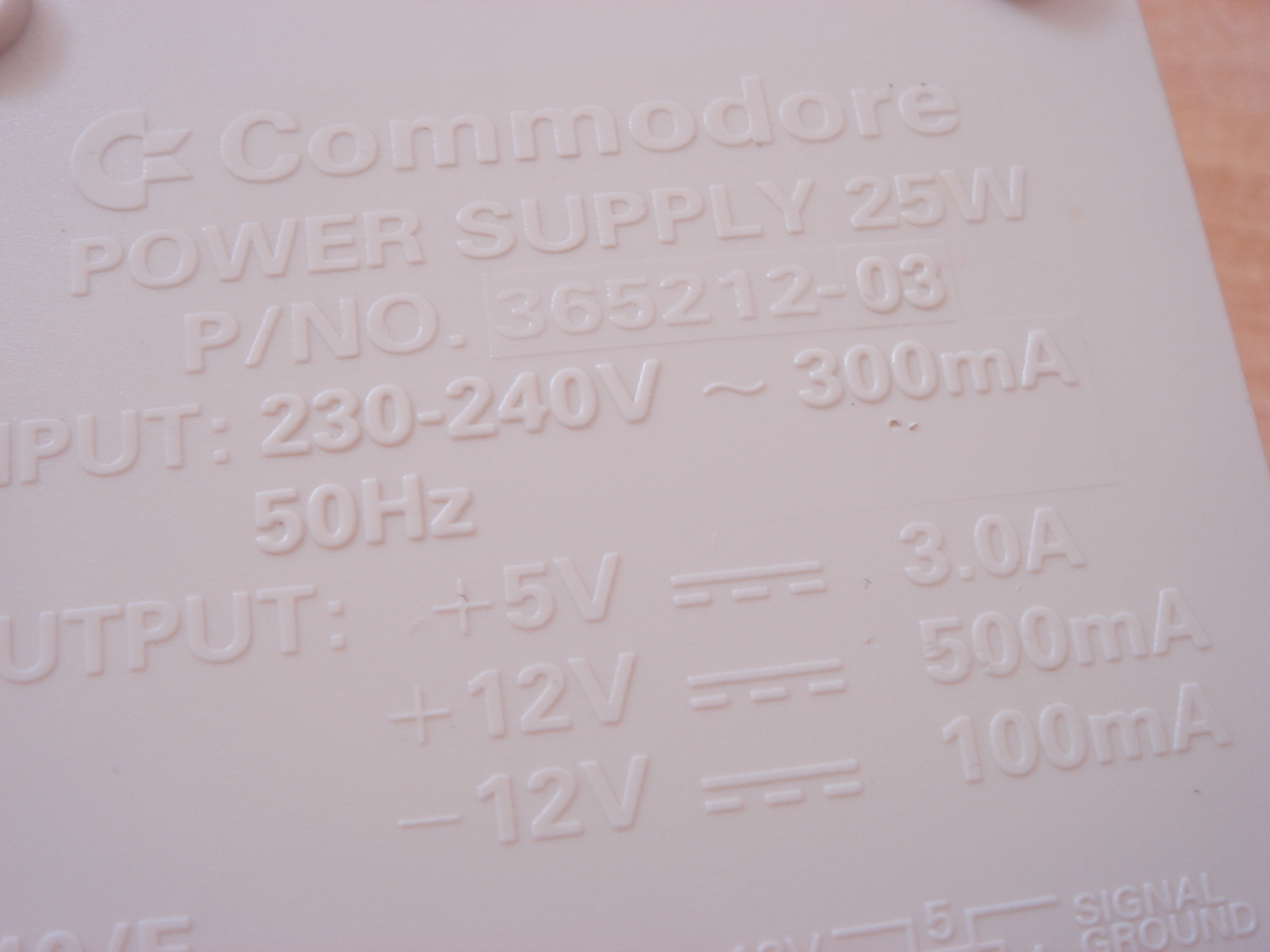

C'est le modèle P/NO. 365 212-03 :
Vous avez une idée pour ôter cette foutue résine ?
Un internaute m'email quelques photos de la sienne, et pareil :
C'est une autre référence cette fois, une 391 029-03 :
Alors pour quelle(s) raison(s) avoir coulé de la résine dans ces alimentations ? Quel(s) avantage(s) ?
Et là en l'ouvrant, grande surprise !!!
Elle est coulée dans la résine !! Qui est très dure d'ailleurs...
Allez dans un four à 120°, elle va peut-être ramollir :
Et bien non... Le plastique est toujours intact à cette température, je n'ai osé monté plus haut...
Essayons avec de l'acide sulfurique à 96% :
Rien... Impossible d'accéder aux condensateurs !
C'est le modèle P/NO. 365 212-03 :
Vous avez une idée pour ôter cette foutue résine ?
Un internaute m'email quelques photos de la sienne, et pareil :
C'est une autre référence cette fois, une 391 029-03 :
Alors pour quelle(s) raison(s) avoir coulé de la résine dans ces alimentations ? Quel(s) avantage(s) ?
mercredi 23 septembre 2015
MTec overclocking
Voici une petite MTec 1230 bien sympatique, fréquencée à 28 Mhz seulement !

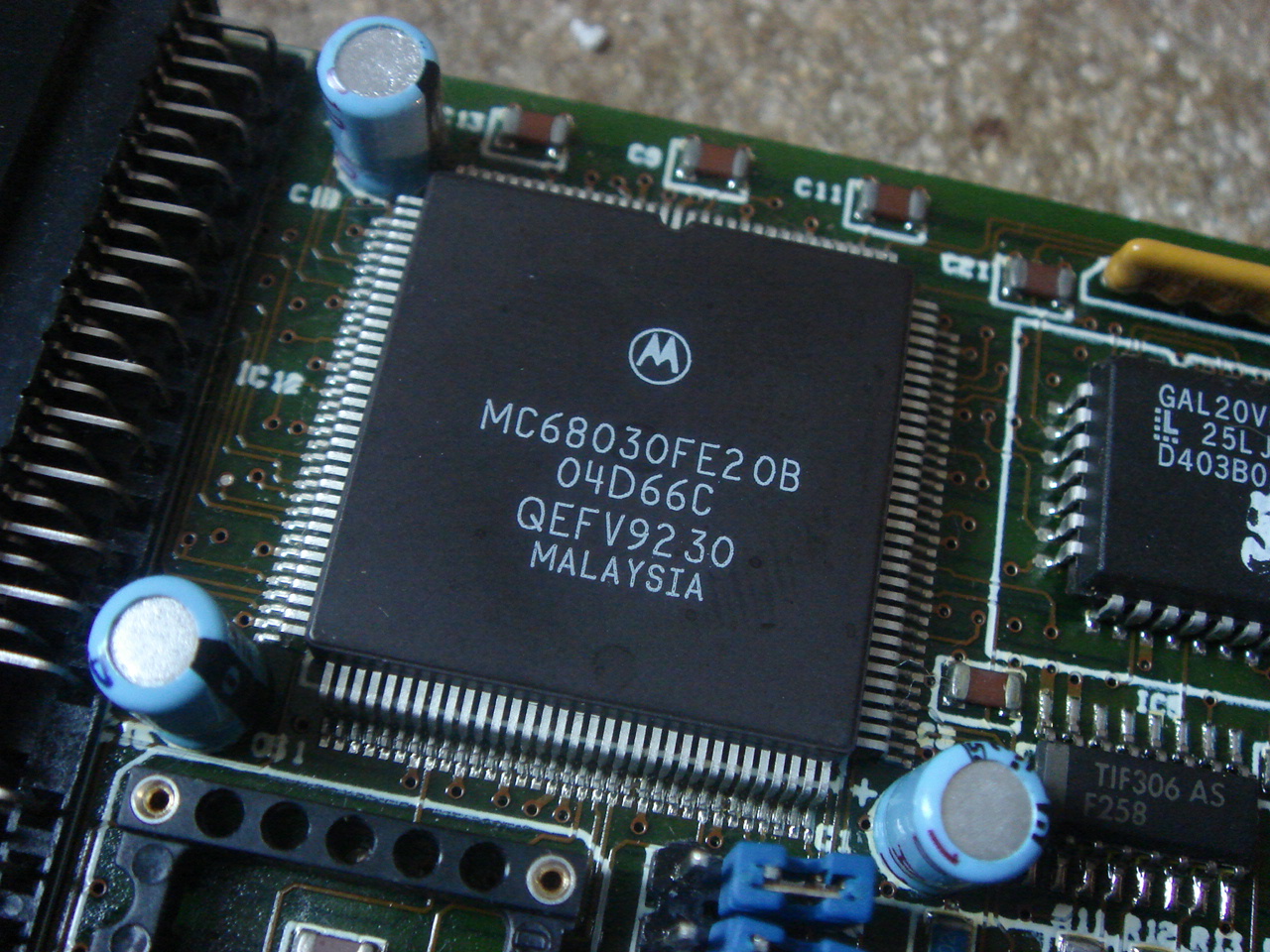

C'est un vieux FPU installé dessus, un 68881 ainsi qu'un 030 avec mask D66C (gravé à 1.00µm) :
Il suffit de couper la piste ici et de relier un câble assez fin...
... à cet endroit de l'autre côté de la carte :
Ensuite pour overclocker le CPU à 42 Mhz, il suffit pour commencer d'installer deux JMPs ici :
Ensuite, plaçons les deux JMPs de cette façon :
Installons un 68882, bien plus rapide que les vieux 68881 :
Voilà qui est fait :
C'est un vieux FPU installé dessus, un 68881 ainsi qu'un 030 avec mask D66C (gravé à 1.00µm) :
Il y a déjà un petit fix à appliquer sur ces cartes-là : d'ailleurs j'ignore à quoi il correspond, si vous avec des informations, allez-y en commentaire !
Il suffit de couper la piste ici et de relier un câble assez fin...
... à cet endroit de l'autre côté de la carte :

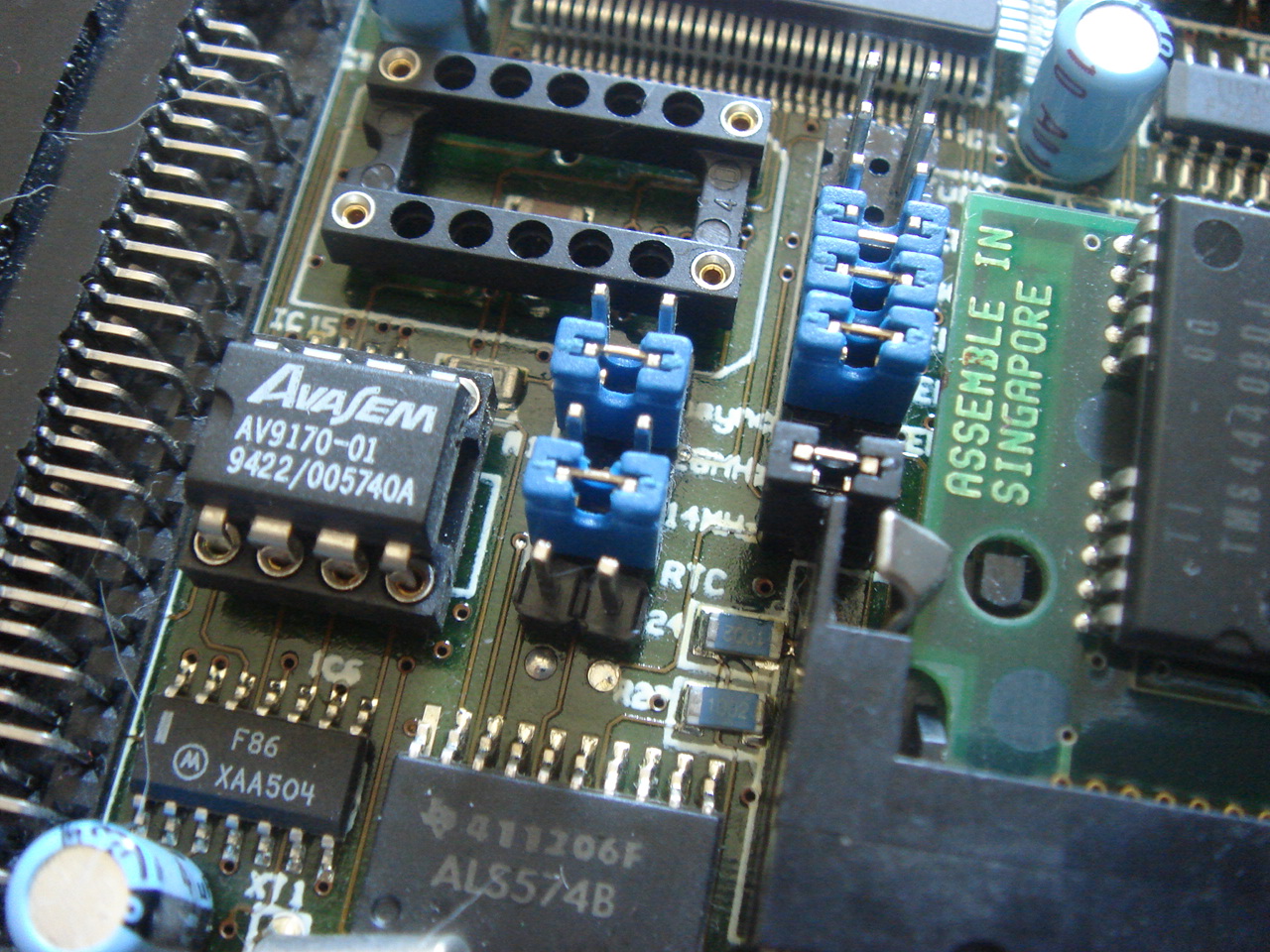

Ensuite pour overclocker le CPU à 42 Mhz, il suffit pour commencer d'installer deux JMPs ici :
Ensuite, changeons le petit composant DIP8 AV9170-01 juste à côté par une version -04. Super, il vient d'arriver !

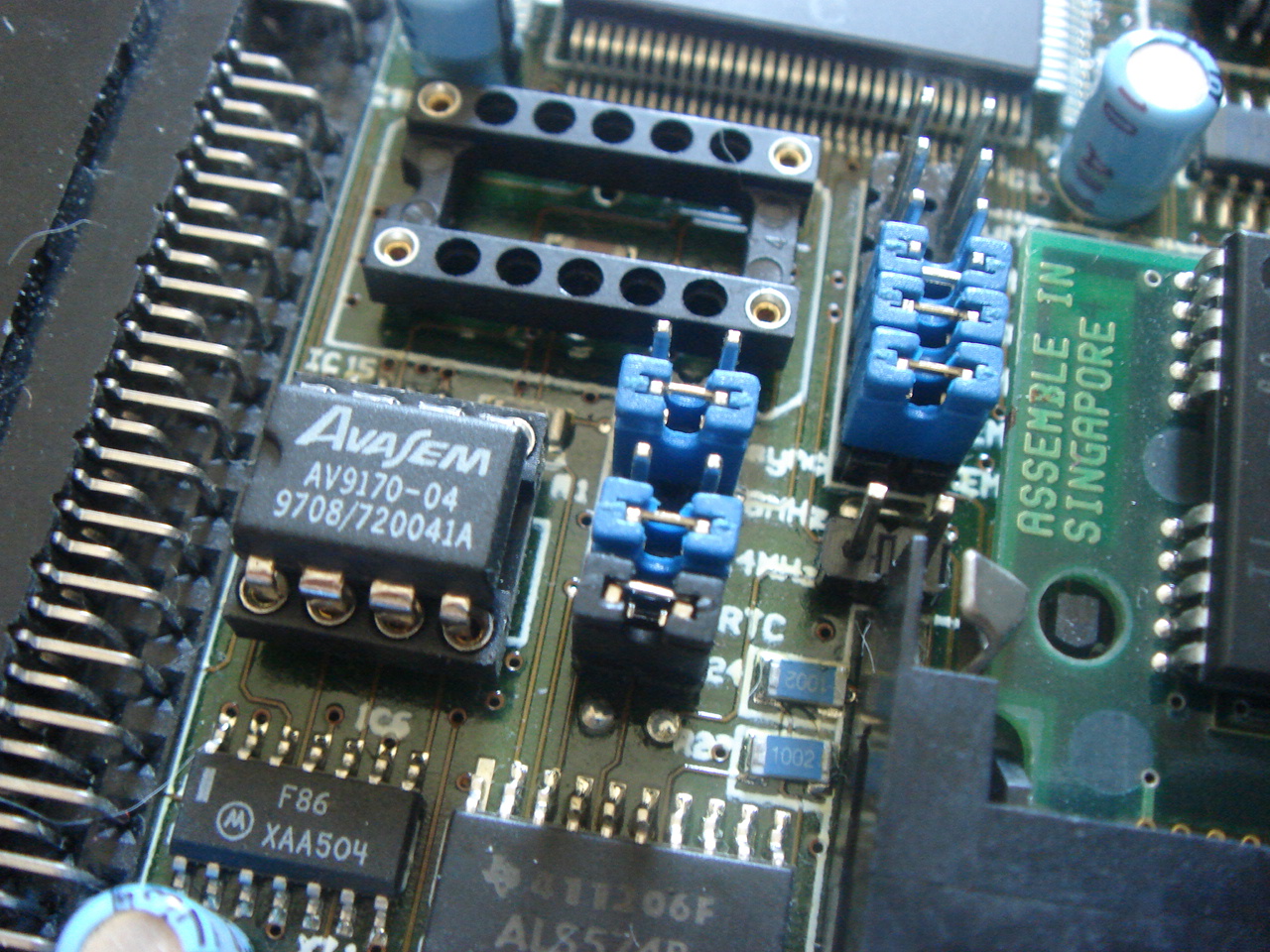

Ensuite, plaçons les deux JMPs de cette façon :
Installons un 68882, bien plus rapide que les vieux 68881 :

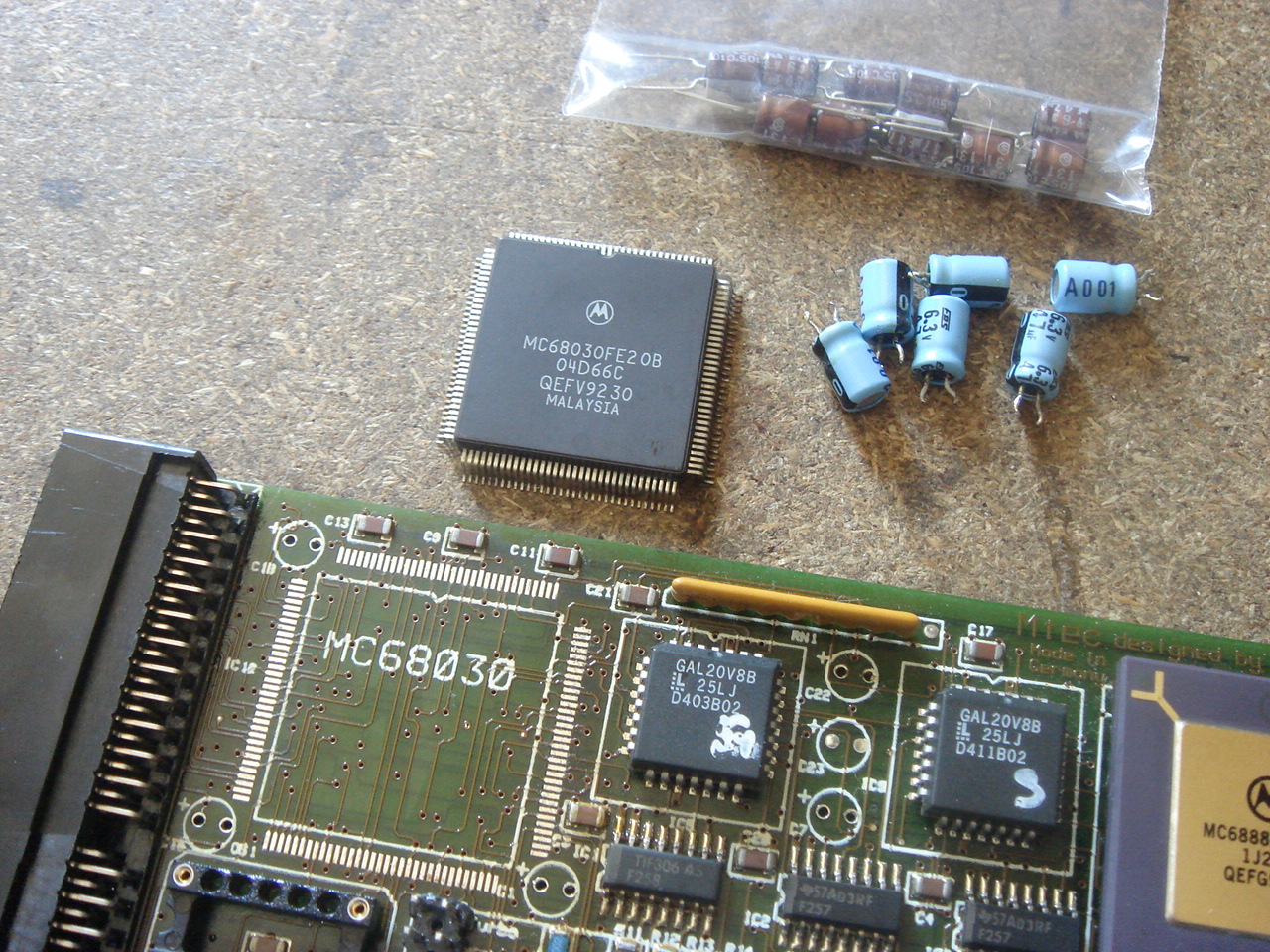

Le 68030@20 d'origine devrait fonctionner à cette nouvelle fréquence. Néanmoins, installons plutôt un autre 68030@33 (coûtant environ 10 €) avec le dernier mask disponible F91C gravé lui en 0.80µm. Par la même occasion, changeons les 6 vieux condensateurs de la carte par des neufs :
Voilà qui est fait :
Avec une gravure 20% plus fine, ce nouveau 030 chauffera moins. Il est toutefois conseillé de rajouter un petit radiateur très fin comme ceci :
Marche impec, et trappe fermée :
Ah, la pile CR2032 était soudée, il est préférable d'installer plutôt un support :
Attention : certaines Simms trop lentes empècheront le démarrage de l'Amiga, il faut une Simm 60ns rapide avec cet overclocking ! De plus, le timing fix sur le 1200 est conseillé avec ces cartes-là.
mardi 22 septembre 2015
Alim 500 cassée
Arg, qu'ai-je fait à DHL ?
Y'a eu des parties de basket-ball dans leurs locaux on dirait bien...
En fait, le colis était bien protégé, mais c'est la prise qui devait être placée sur la coque comme ceci :
C'est une 312 503 - 02 celle-ci : je pense au tout premier modèle, reconnaissable à sa lourdeur :
Les accès aux quatre vis sont scellés :
Il suffit de les ouvrir avec un simple cutter en tournant :

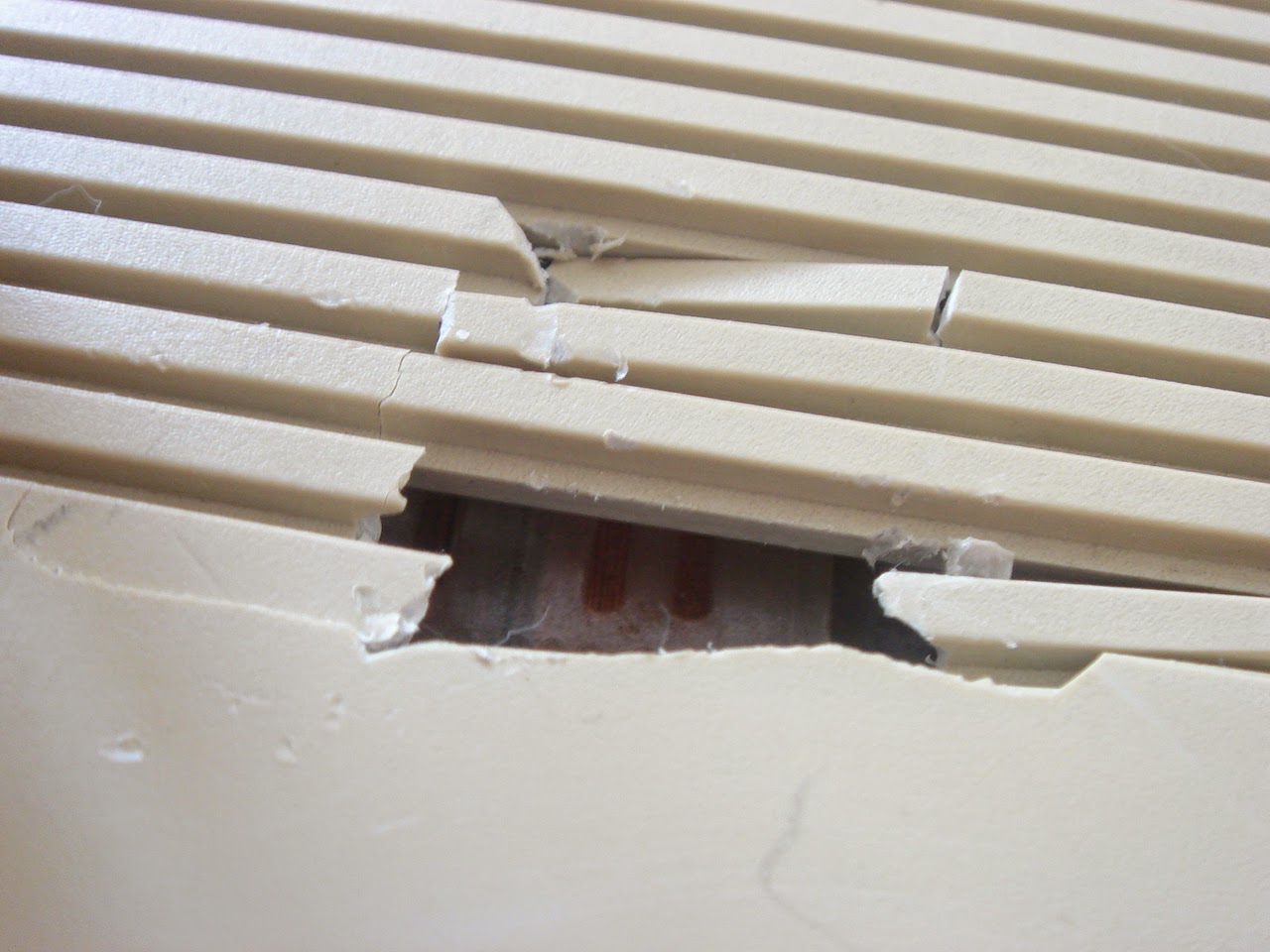

Bref, elle est bien endommagée quand même :
Une poudre est aussi disponible sous forme de tout petits grains :
Y'a eu des parties de basket-ball dans leurs locaux on dirait bien...
En fait, le colis était bien protégé, mais c'est la prise qui devait être placée sur la coque comme ceci :
C'est une 312 503 - 02 celle-ci : je pense au tout premier modèle, reconnaissable à sa lourdeur :

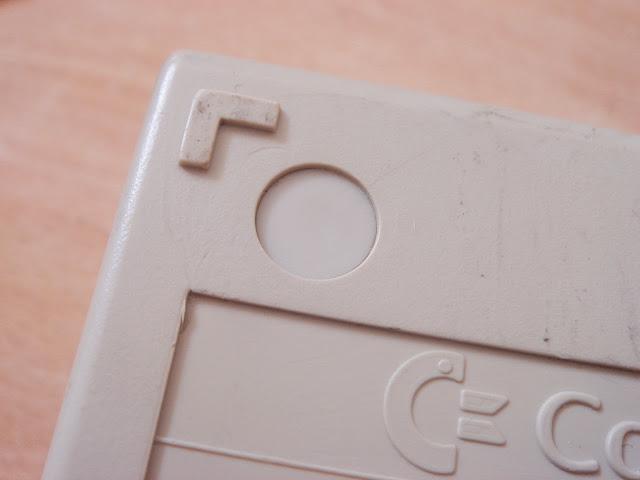

Les accès aux quatre vis sont scellés :

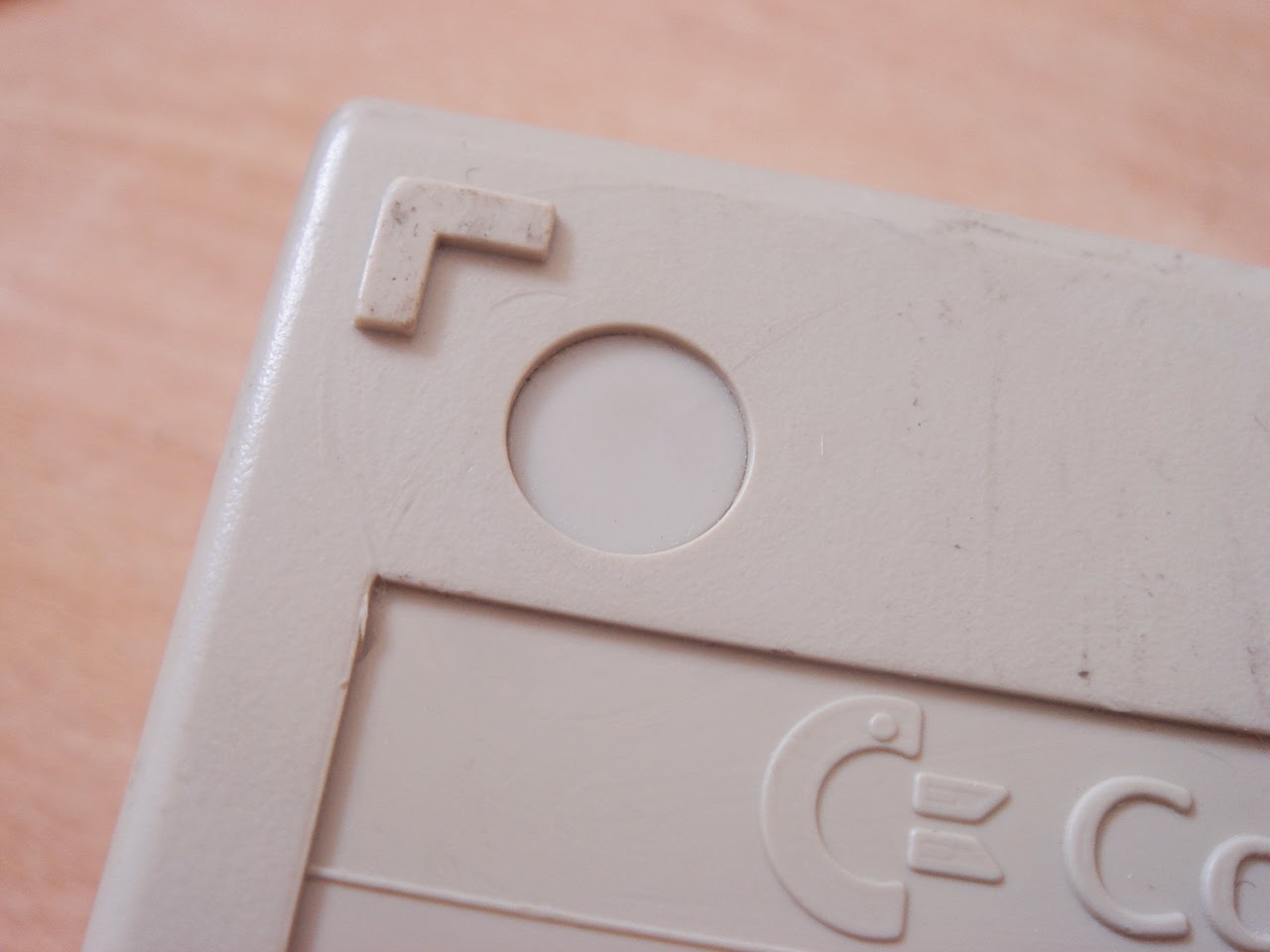

Il suffit de les ouvrir avec un simple cutter en tournant :
Bref, elle est bien endommagée quand même :
Voici une meilleure colle que celles trouvée dans les grande surface. En effet, la prise est un peu plus solide :
Une poudre est aussi disponible sous forme de tout petits grains :
Après avoir bien collé la partie cassée, il est conseillé de rajouter de la colle tout autour et ensuite de saupoudrer le tout avec cette poudre qui aura pour effet de la solidifier instantanément. Très pratique, plus besoin d'attendre :
Ensuite, pour renforcer encore un peu l'assemblage, de la colle chaude a été rajoutée :
Allez, un coup de retr0bright, le soleil de la Franche-Comté étant plus efficace que celui du Poitou :

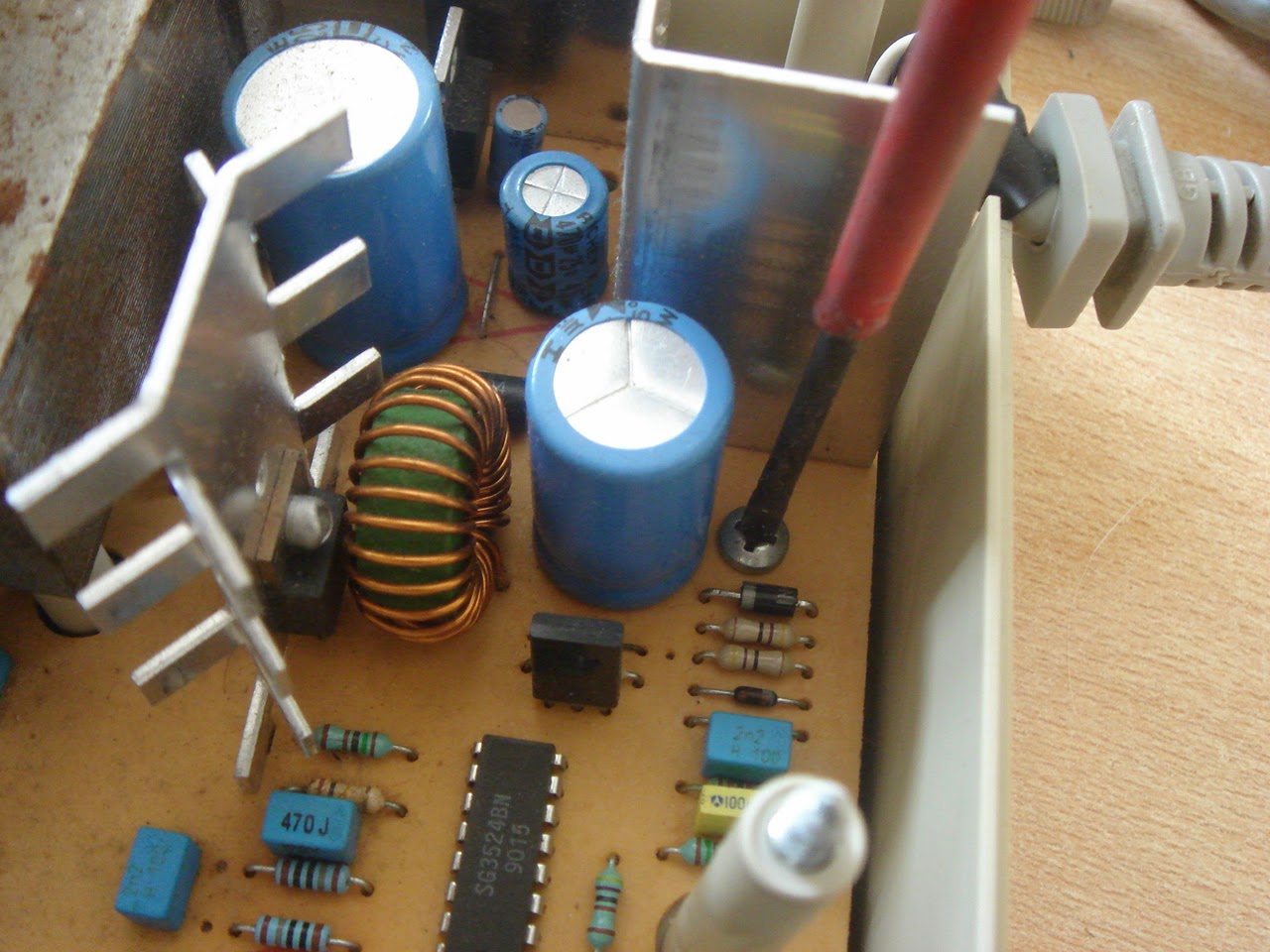

Voici enfin les vieux condensateurs, il n'y en a que sept à changer :
Il y a déjà deux vis à dévisser pour avoir le plein accès à la PCB :

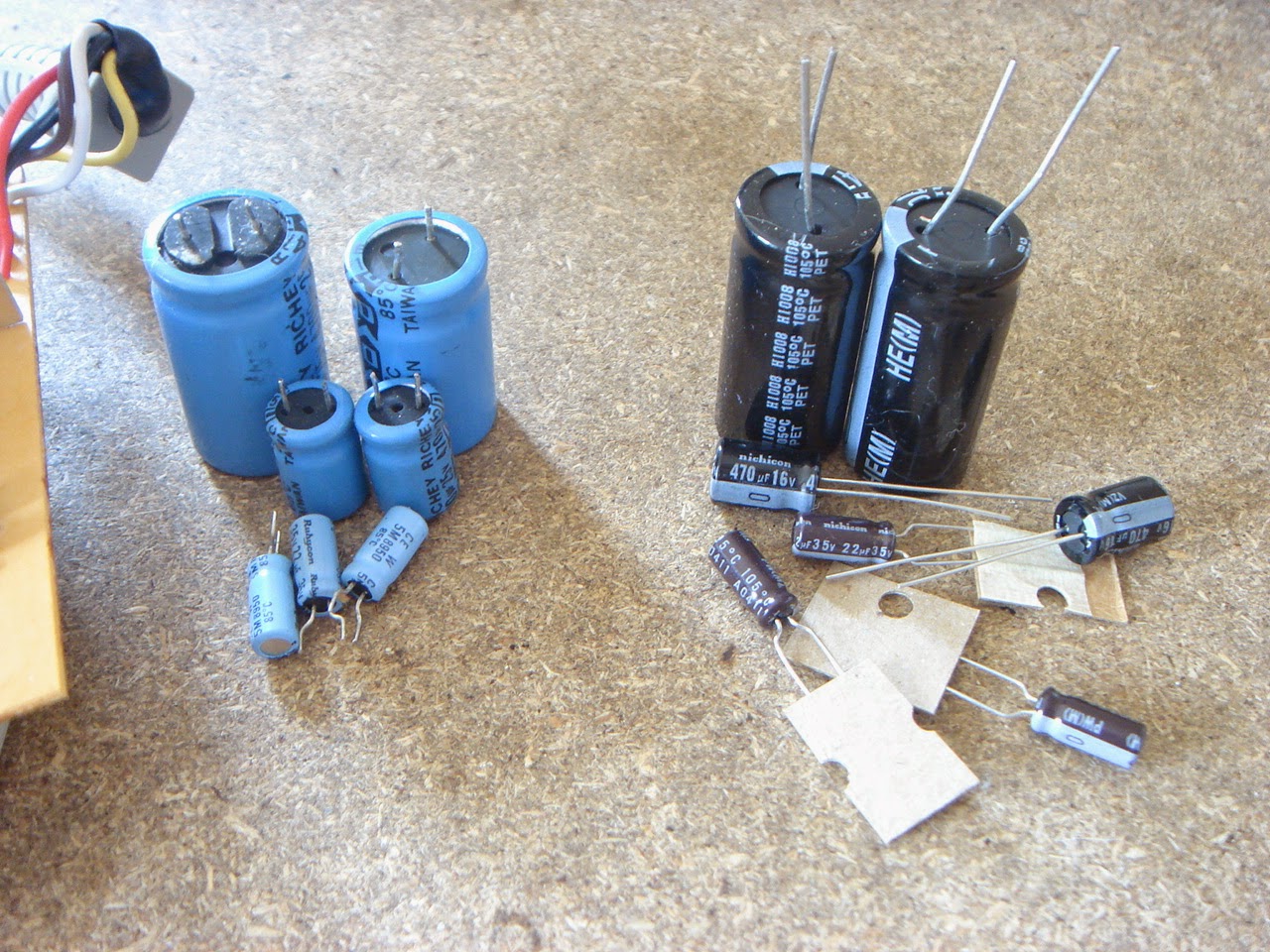

Les anciens condos font place aux nouveaux. Les deux plus gros sont des 4700uF à 16 et 25v. Pour faciliter les achats, mes kits contiennent les deux même à 25v. En effet, les tensions notées sur les condensateurs indiquent le maximum que le composant peut supporter. Donc le 16v peut très bien être remplacé par un 25v, tout ira bien :
Voilà, tout nouveau tout beau !
Bon, y'a toujours un peu de grabuge quand même...
Ça doit pouvoir néanmoins se rafistoler un peu mieux...
