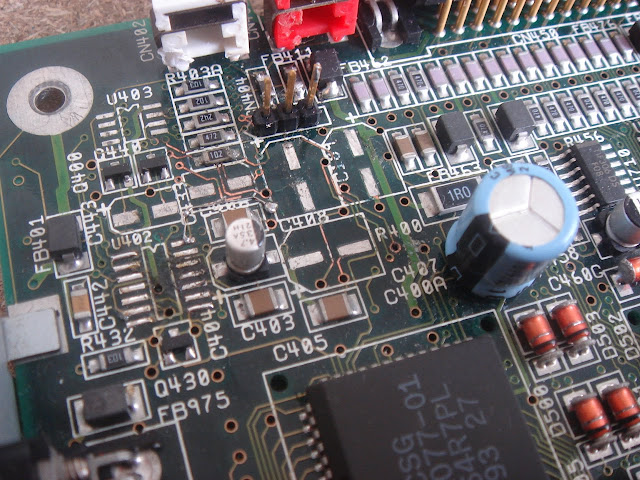

Voici un A4000D à qui il manque la partie son !
De l'autre côté, ça ne va pas non plus :

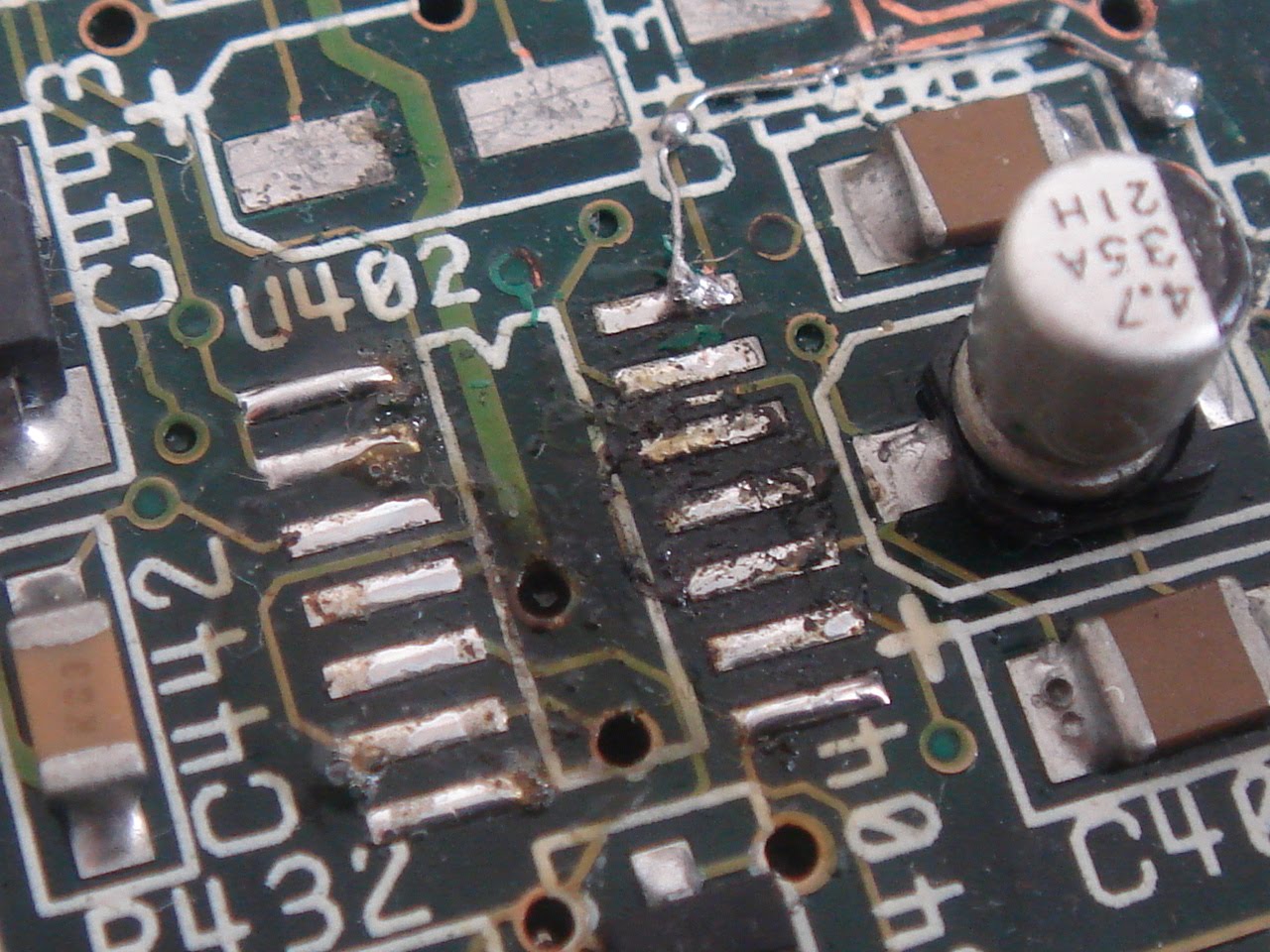

Le mieux dans ce genre de situation, c'est de cleaner le plus possible pour y voir clair :
Dessoudons les straps :

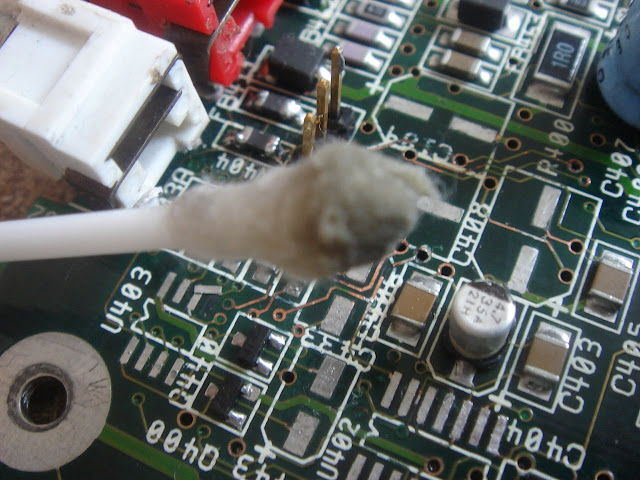

Et utilisons de l'acétone bien entendu :
Il y avait tout ça !!

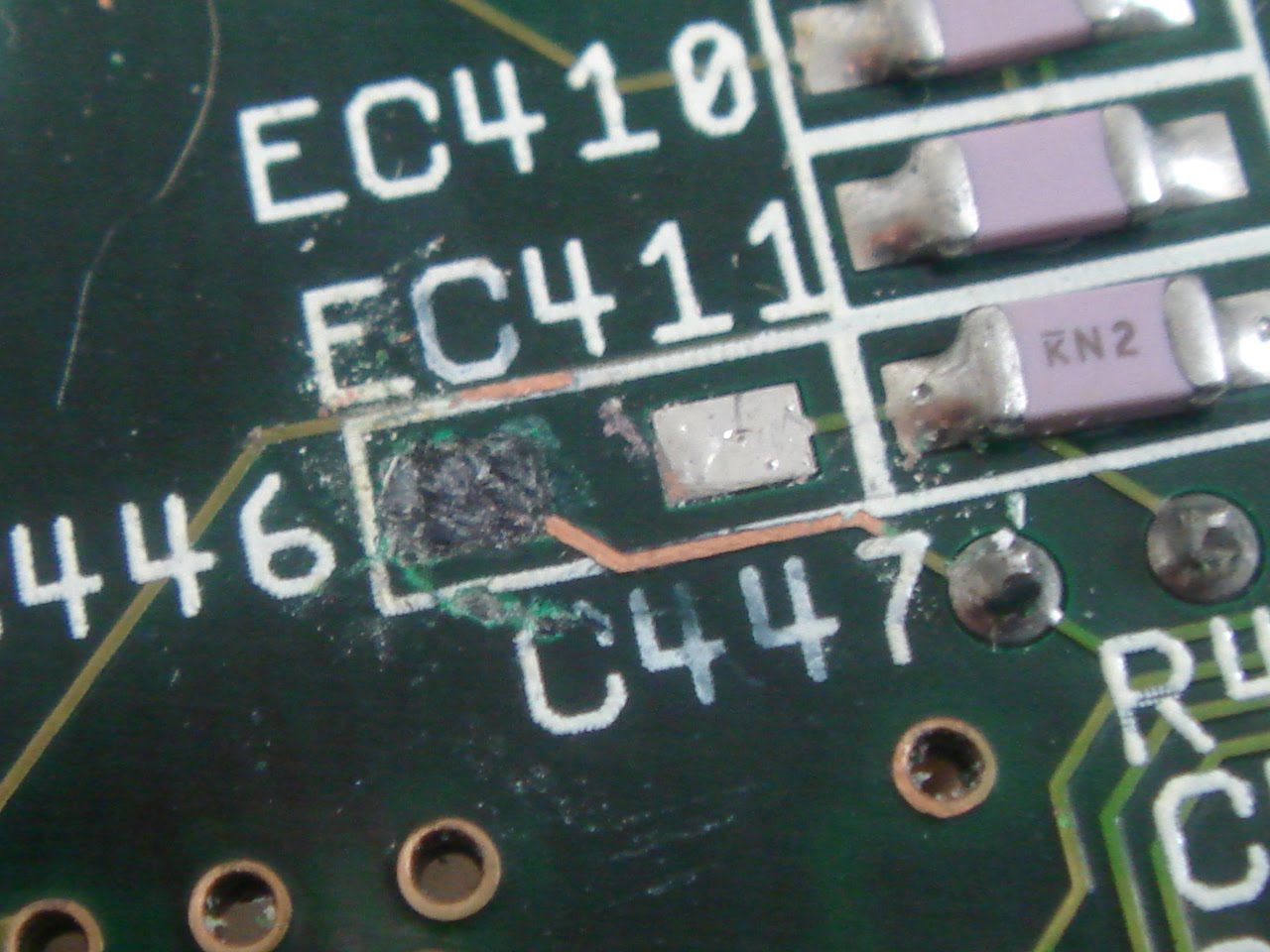

Ah, une pastille s'est fait la malle :
Commençons par relier cette piste coupée :
Ensuite, un condensateur 330pF n'est plus présent sur la carte. Il faut en mettre un nouveau, mais je n'en ai pas de cette valeur, et il n'y en a pas sur les cartes A600. Mais il y a des 100pF. Nous pouvons en mettre trois en parallèle pour donner 300pF :

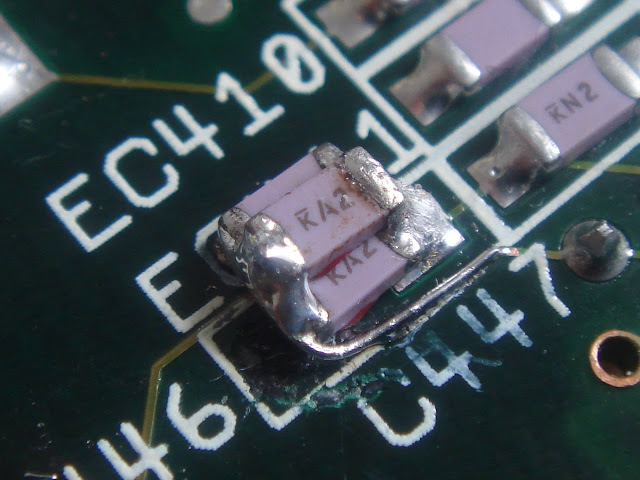

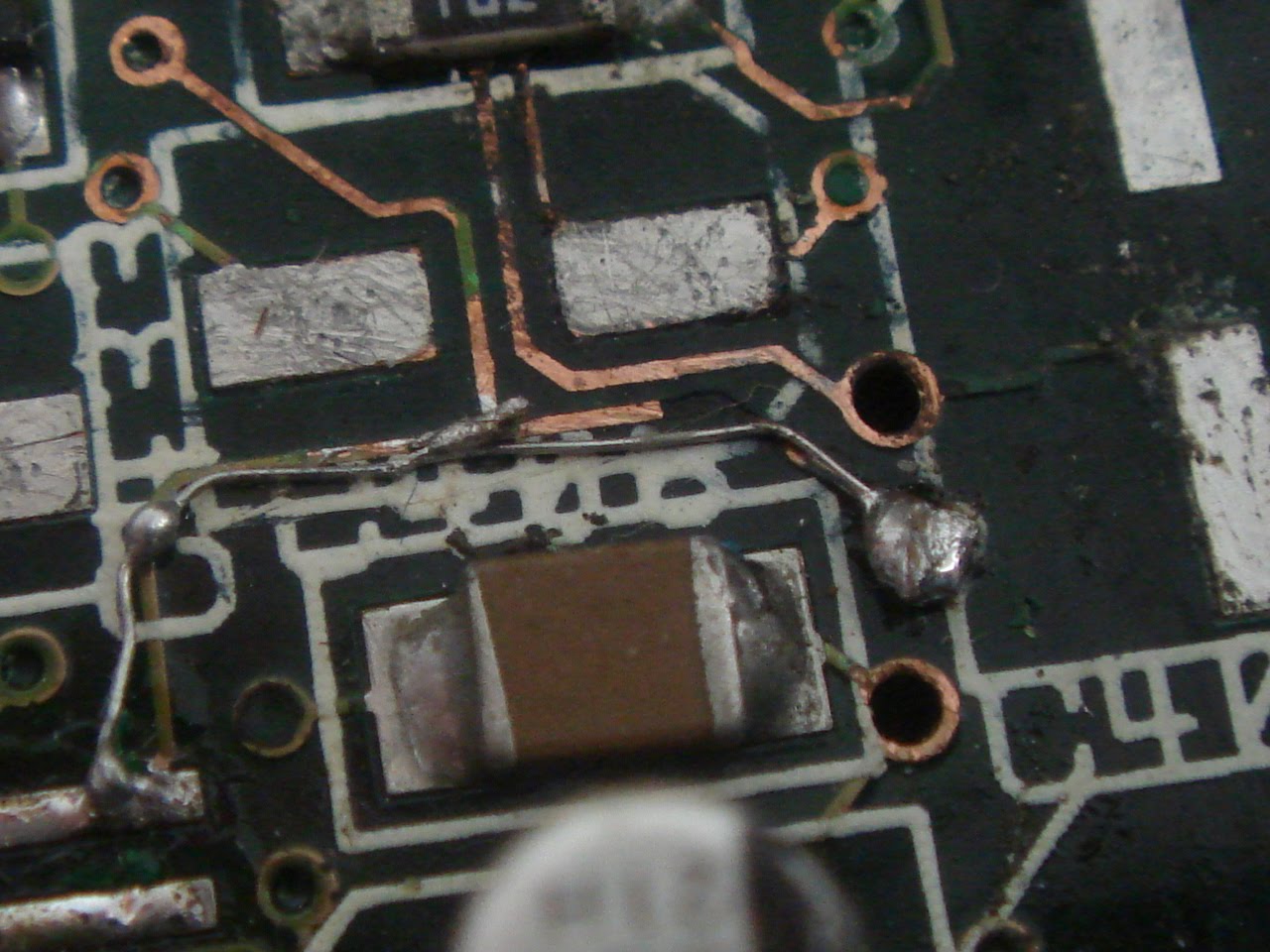

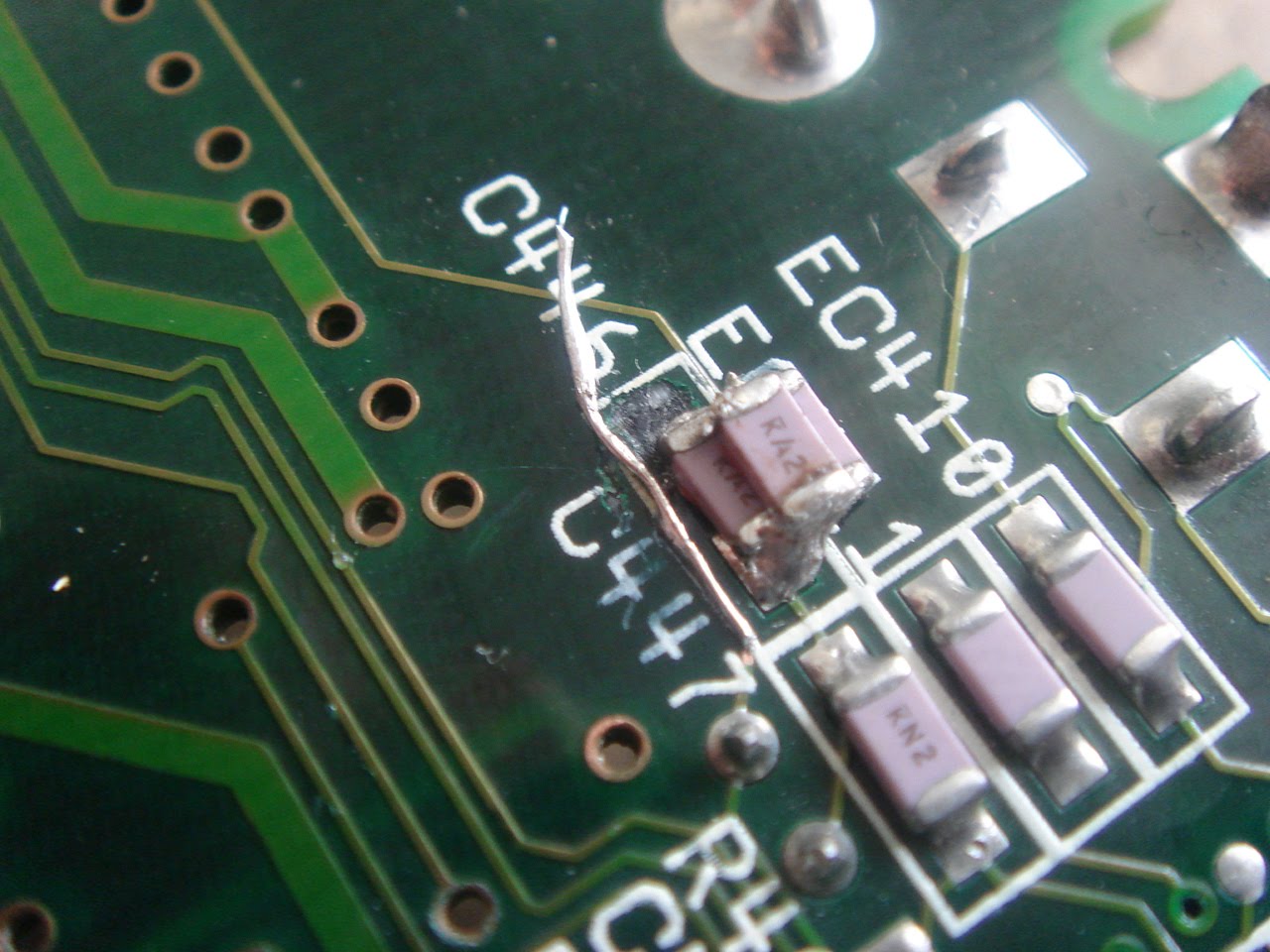

Que nous pouvons installer comme ceci maintenant :

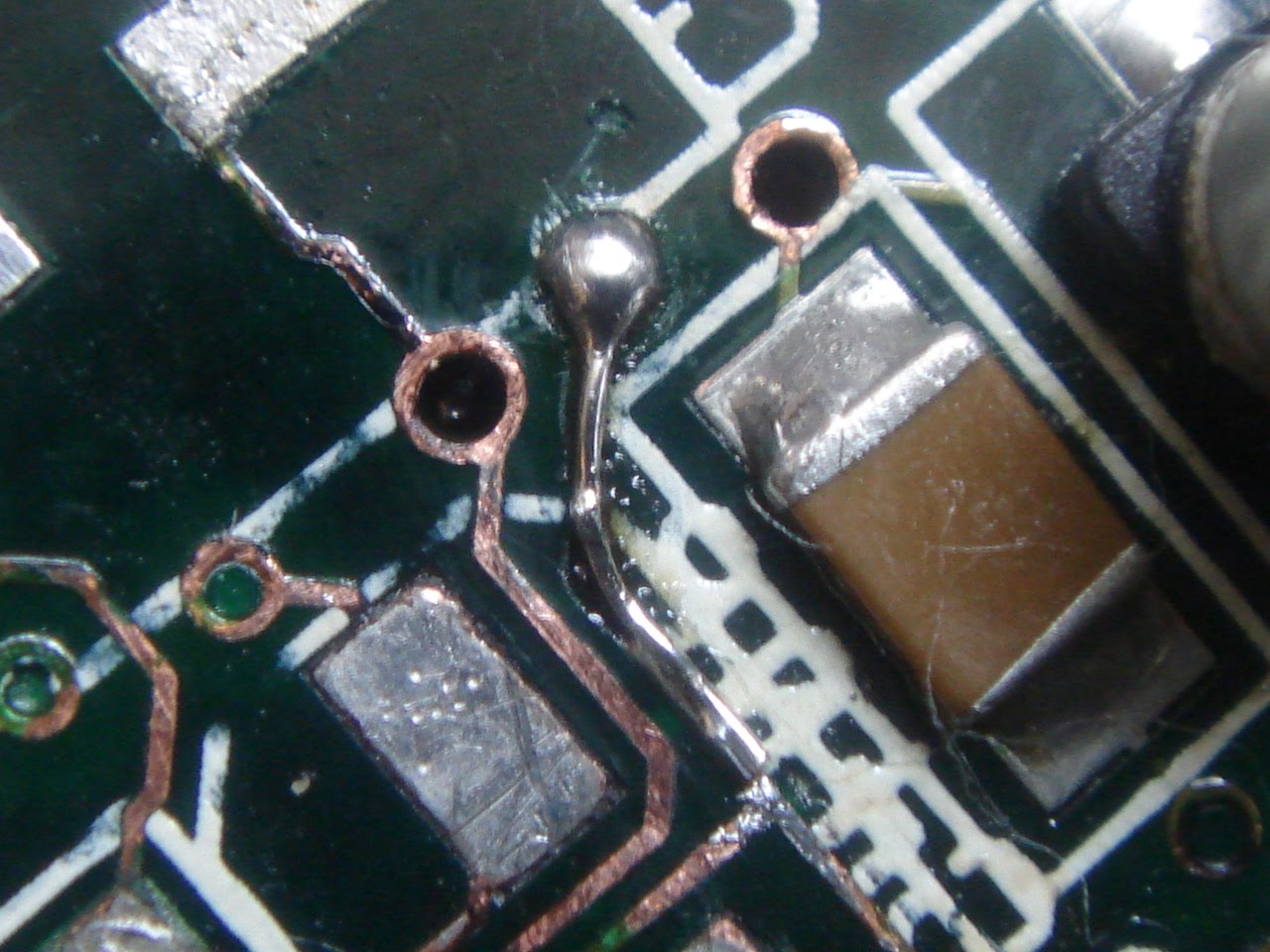

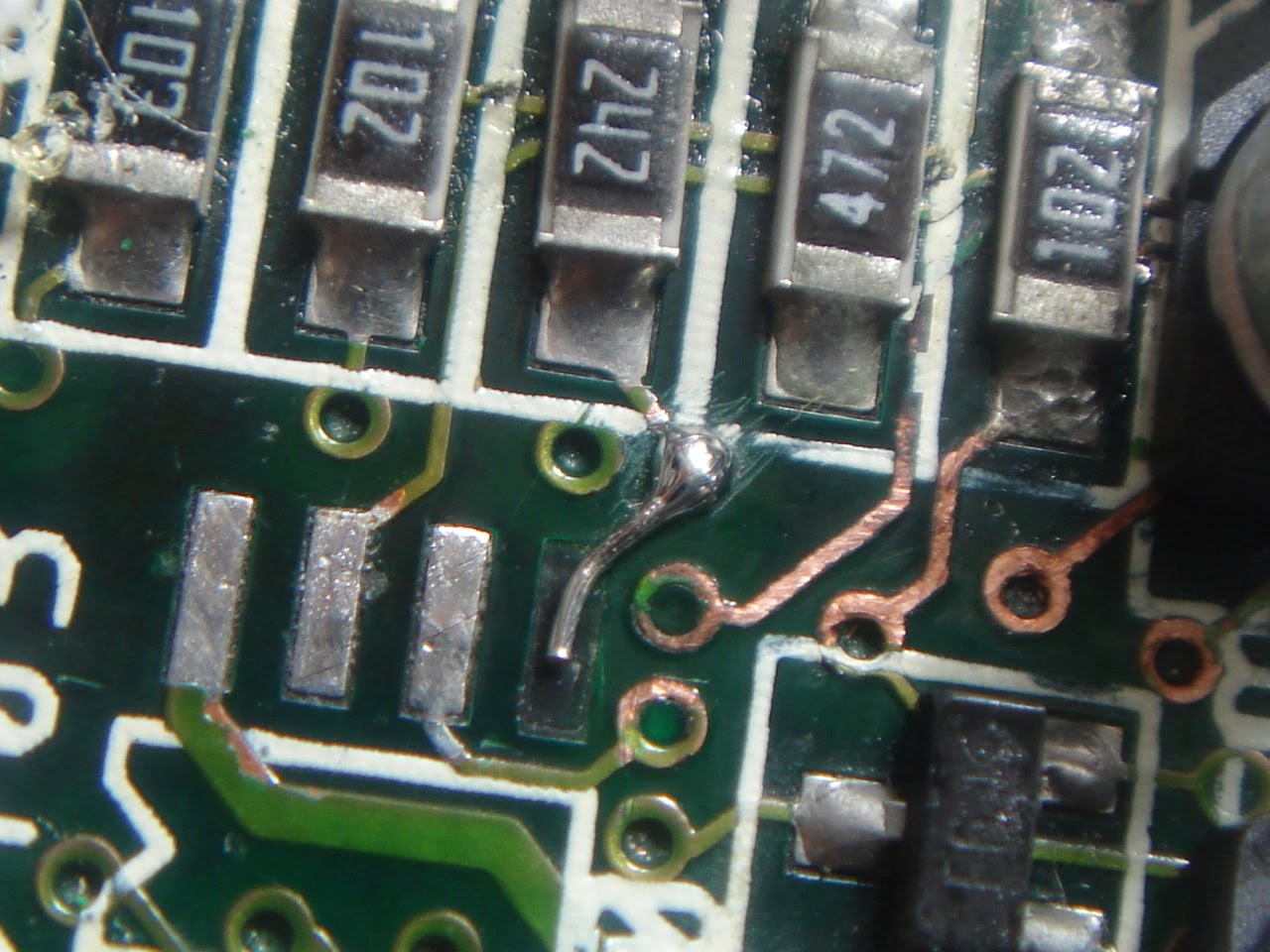

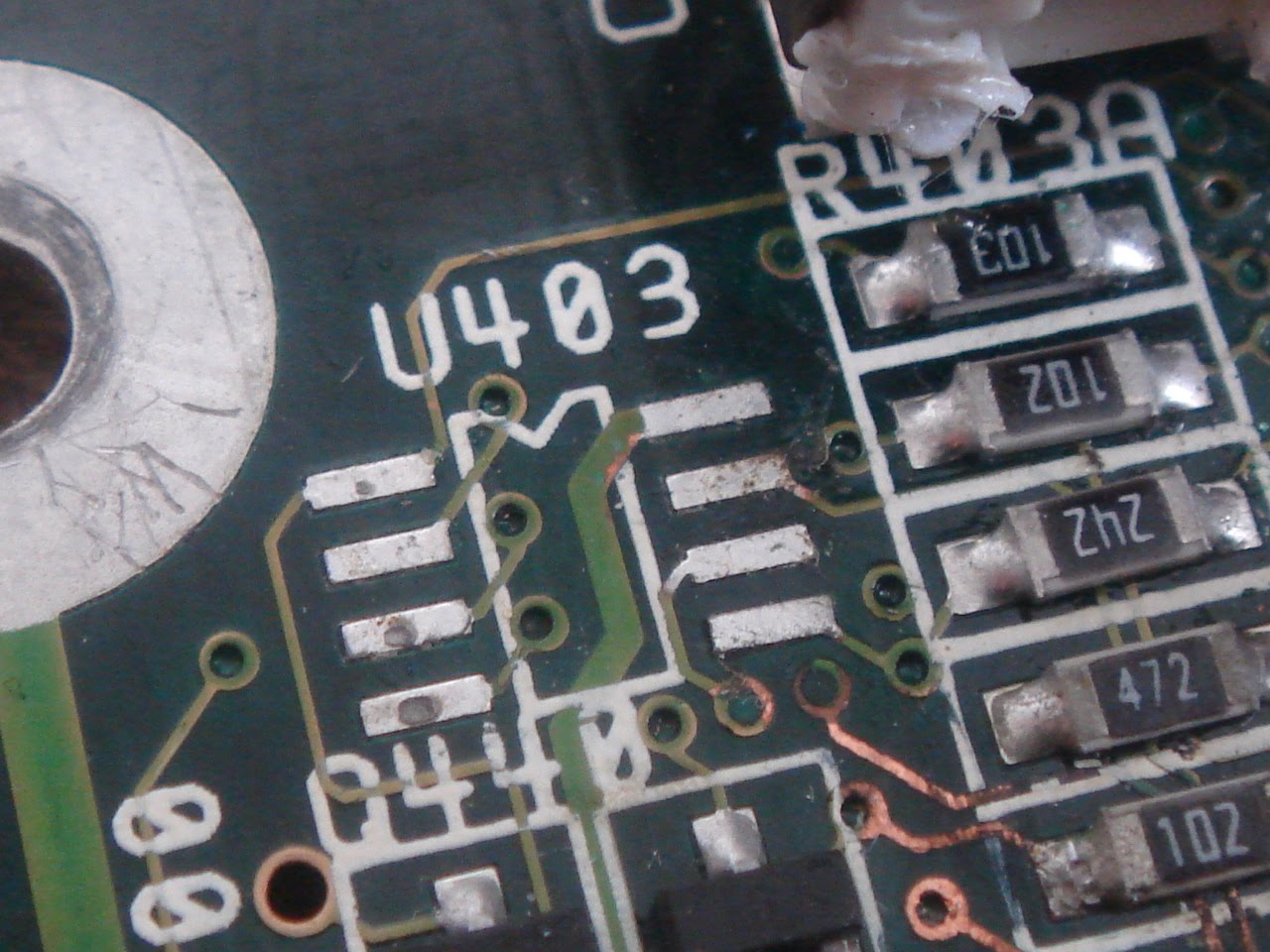

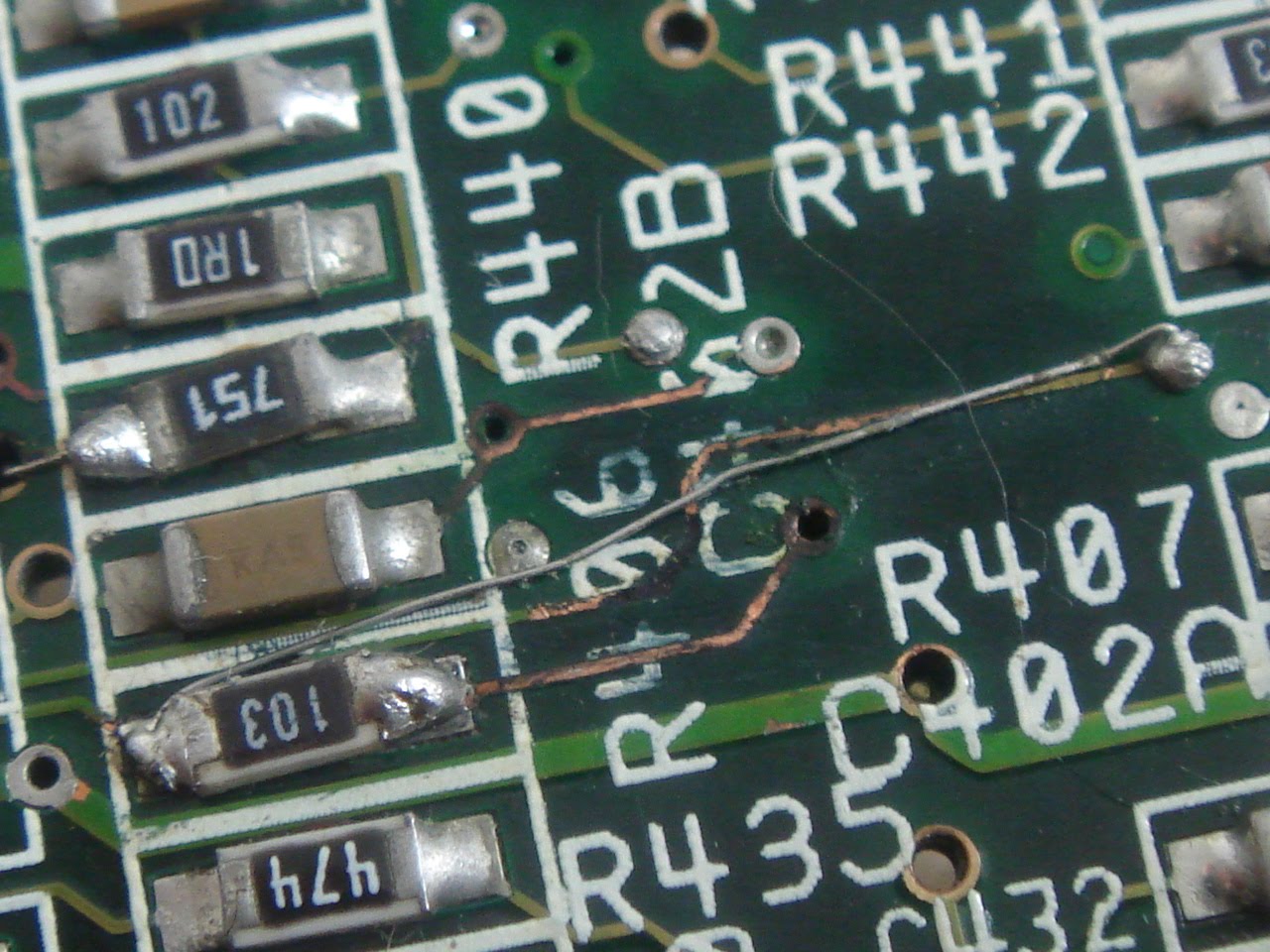

Ensuite, cette piste est clairement coupée : il suffit de prendre un câble et de la relier :

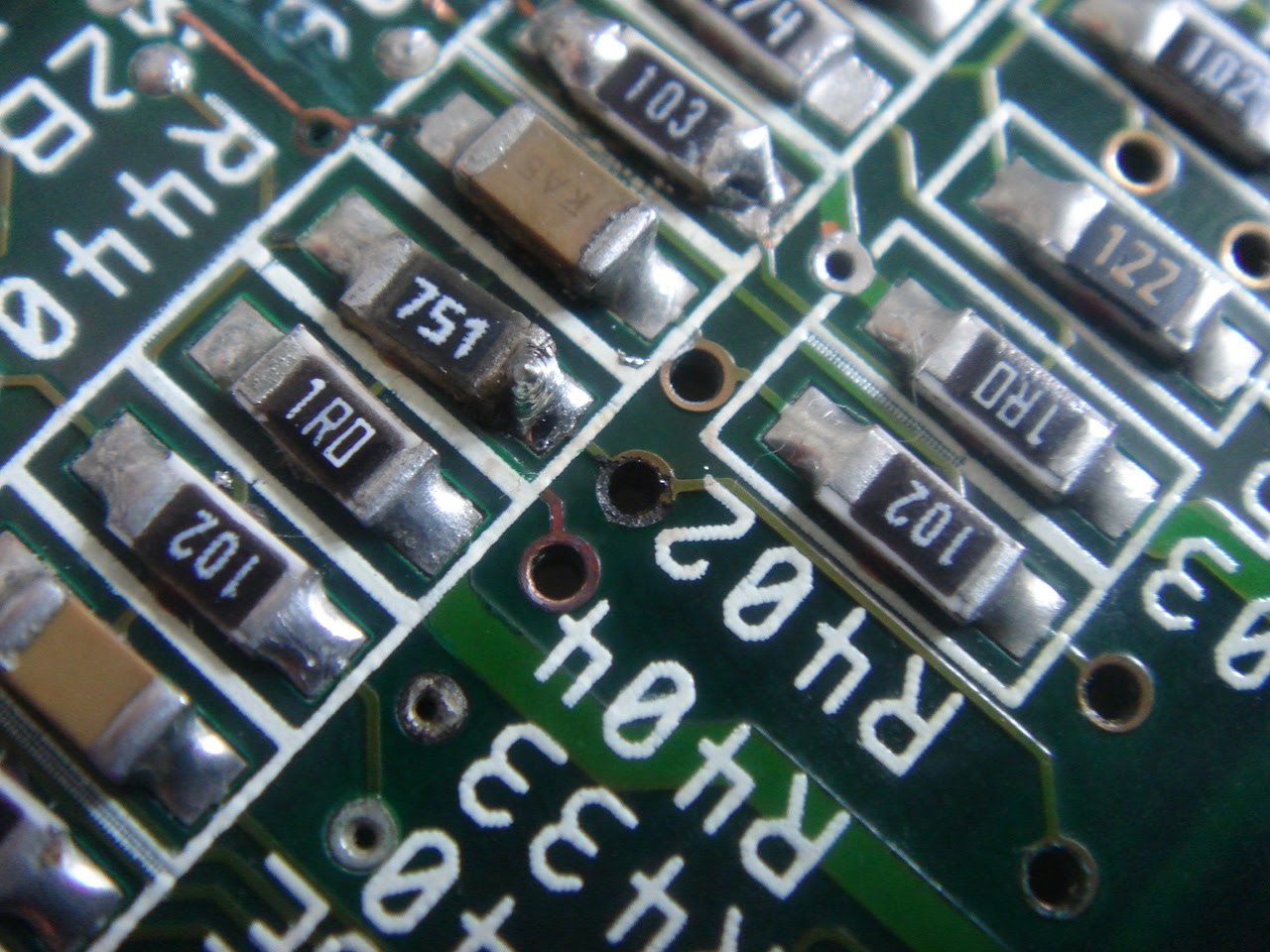

Juste à côté, la piste n'est pas en très bon état aussi :
Ensuite, un condensateur 330pF n'est plus présent sur la carte. Il faut en mettre un nouveau, mais je n'en ai pas de cette valeur, et il n'y en a pas sur les cartes A600. Mais il y a des 100pF. Nous pouvons en mettre trois en parallèle pour donner 300pF :
Que nous pouvons installer comme ceci maintenant :

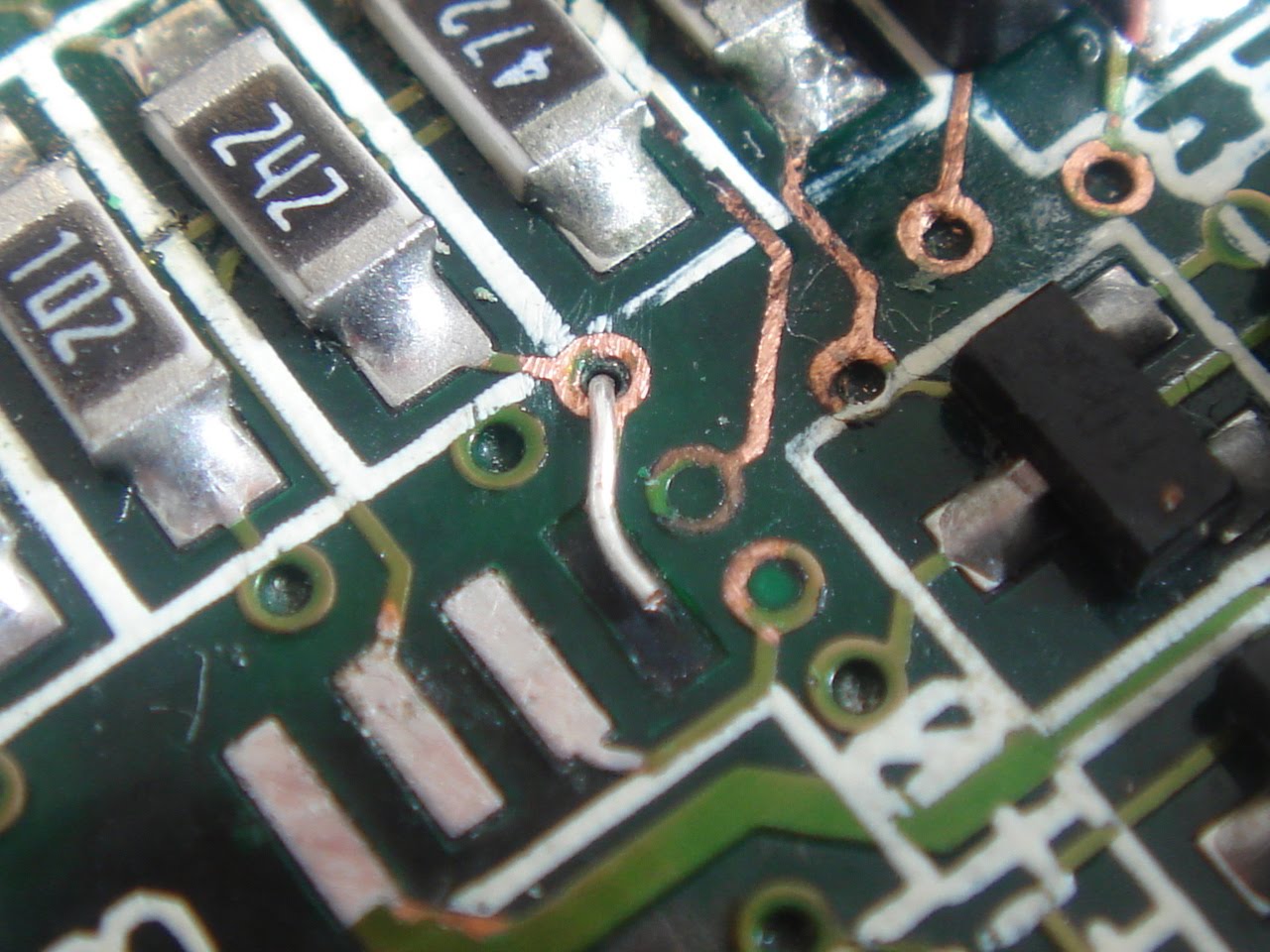

Ensuite, cette piste est clairement coupée : il suffit de prendre un câble et de la relier :
Juste à côté, la piste n'est pas en très bon état aussi :

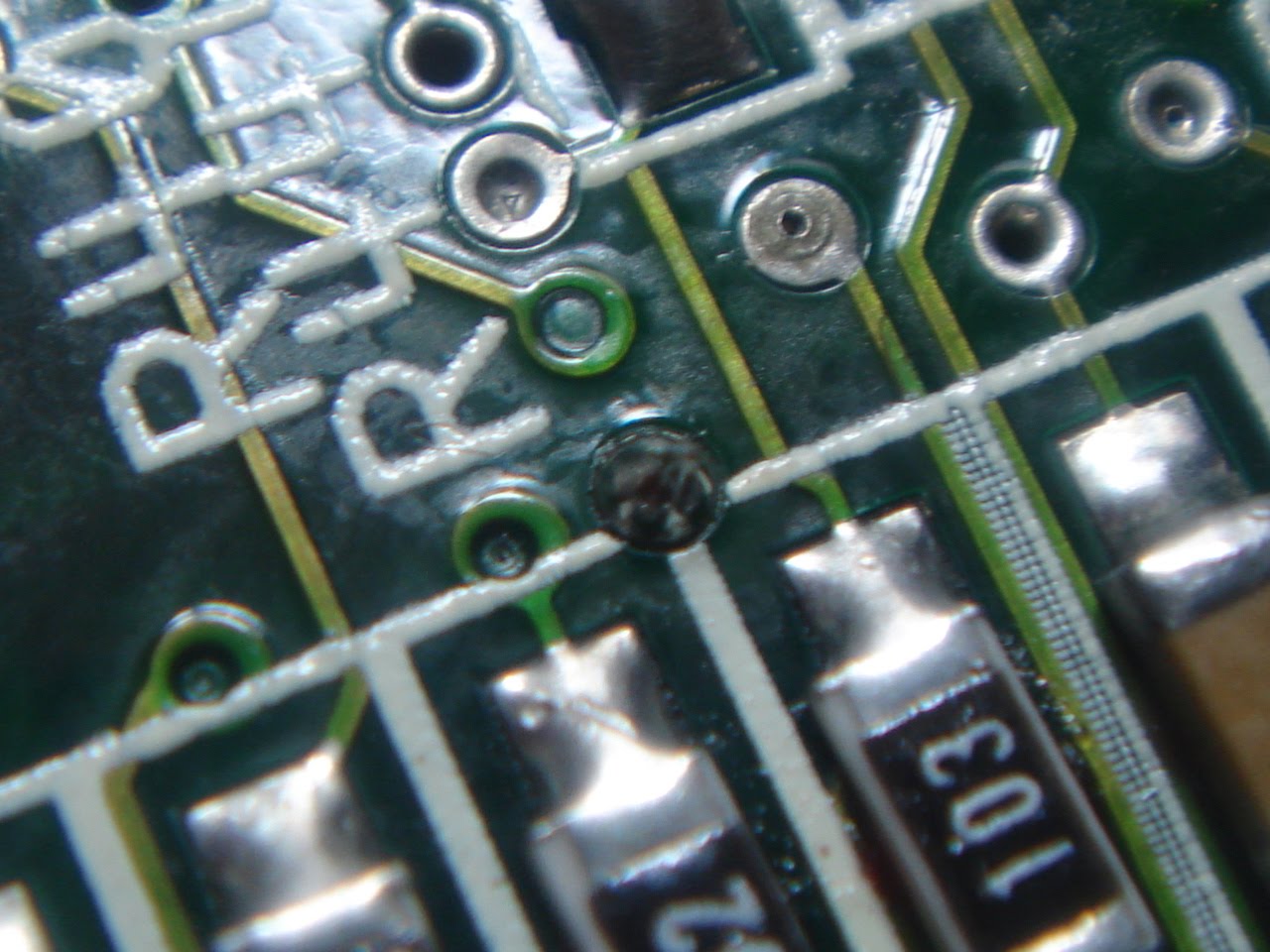

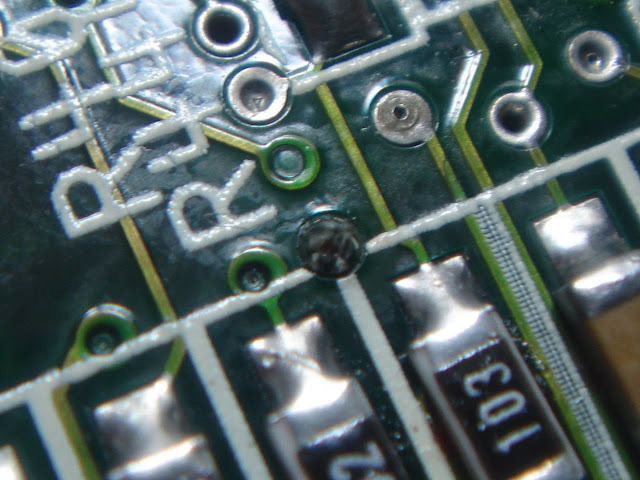

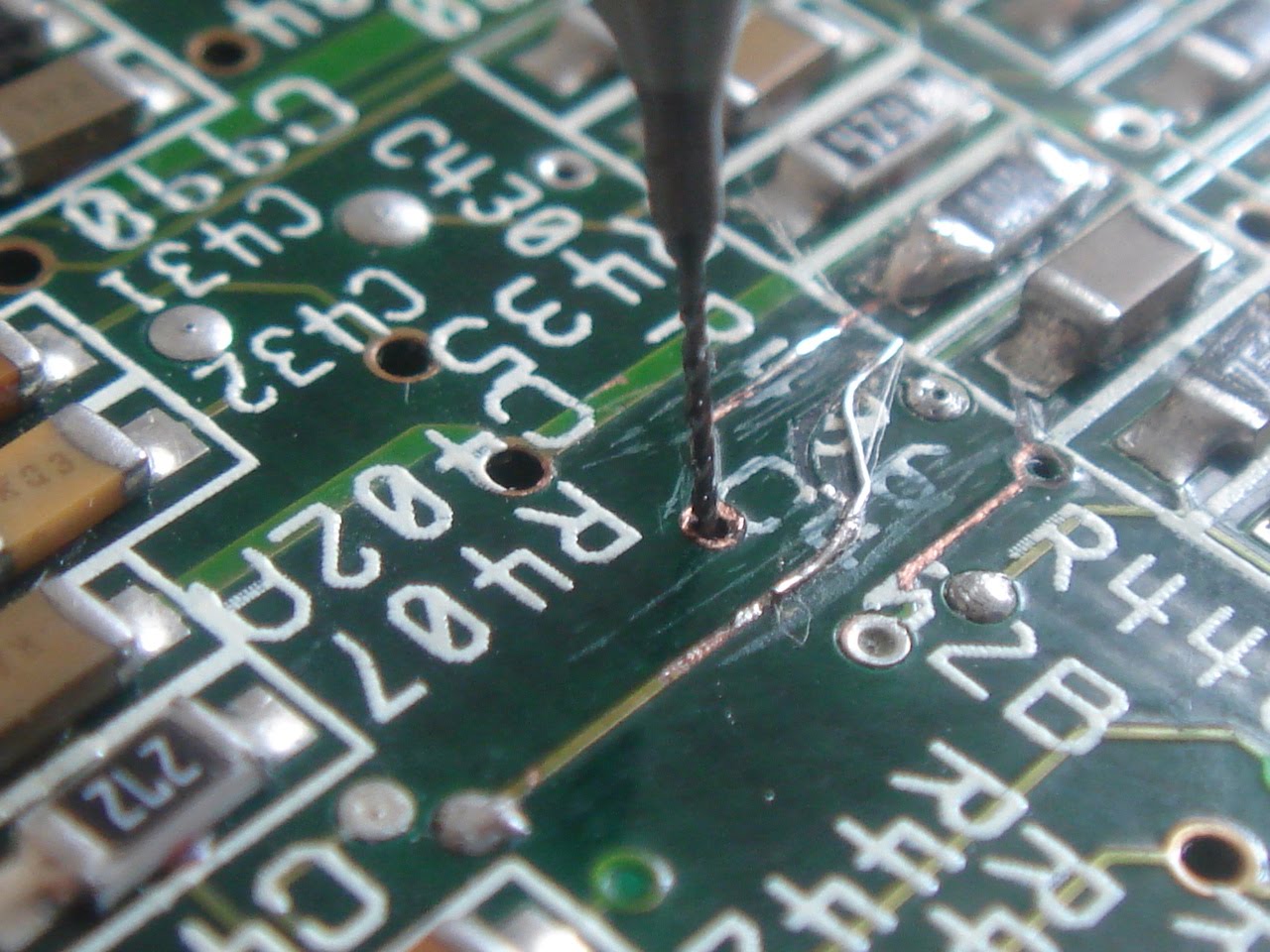

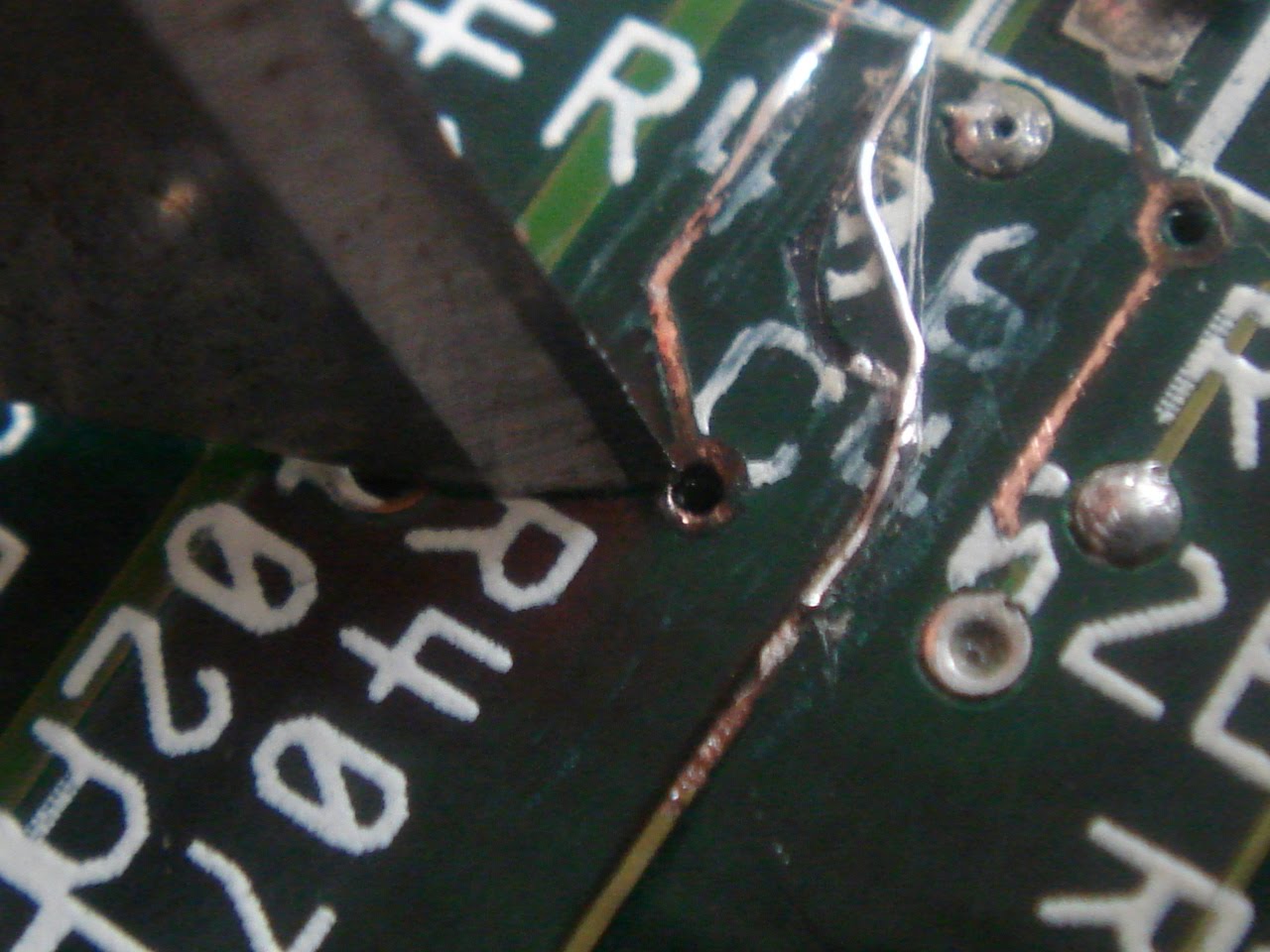

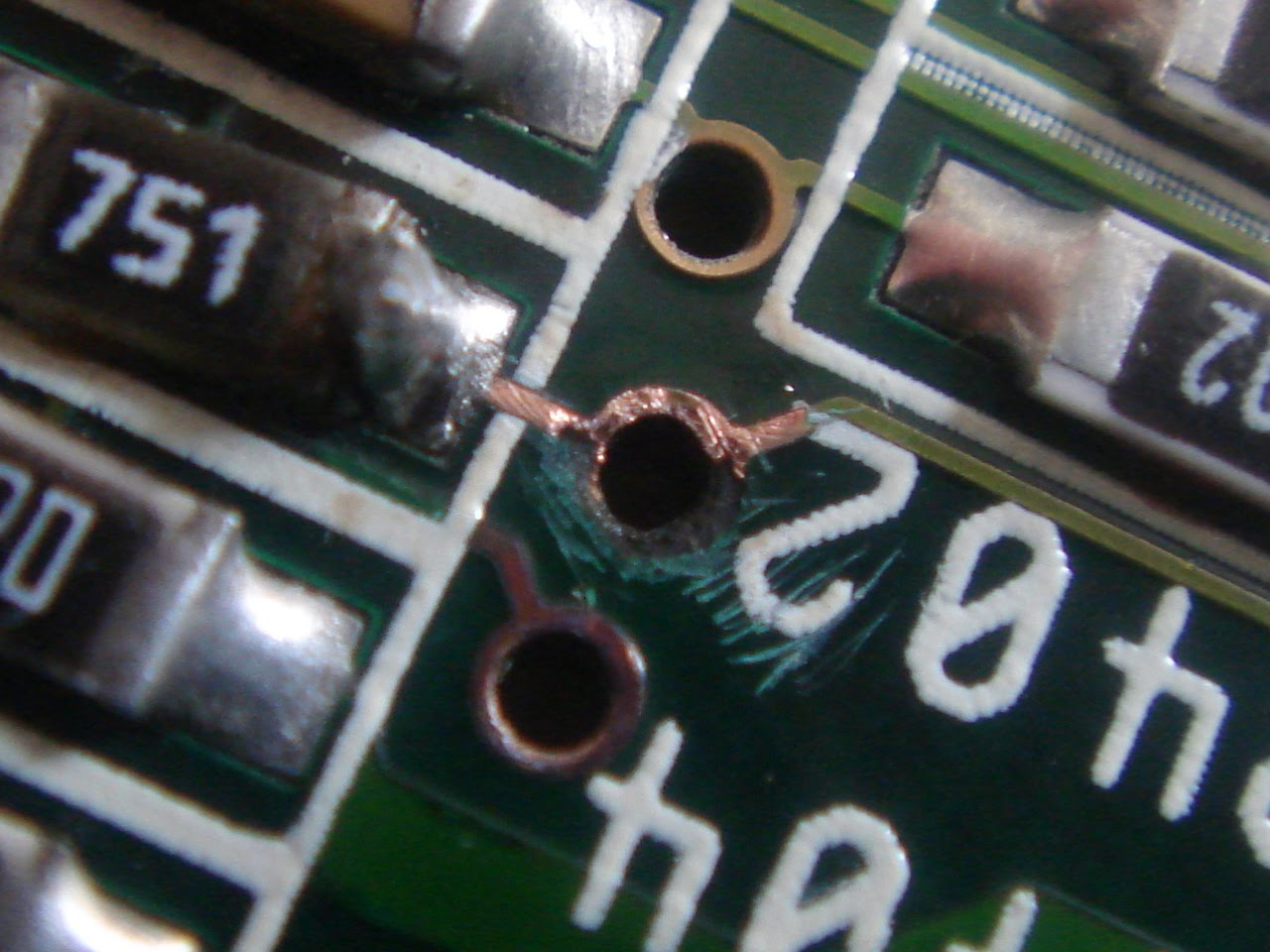

Le trou est obstrué. Avec une très fine mèche, il est très simple d'ôter le surplus :

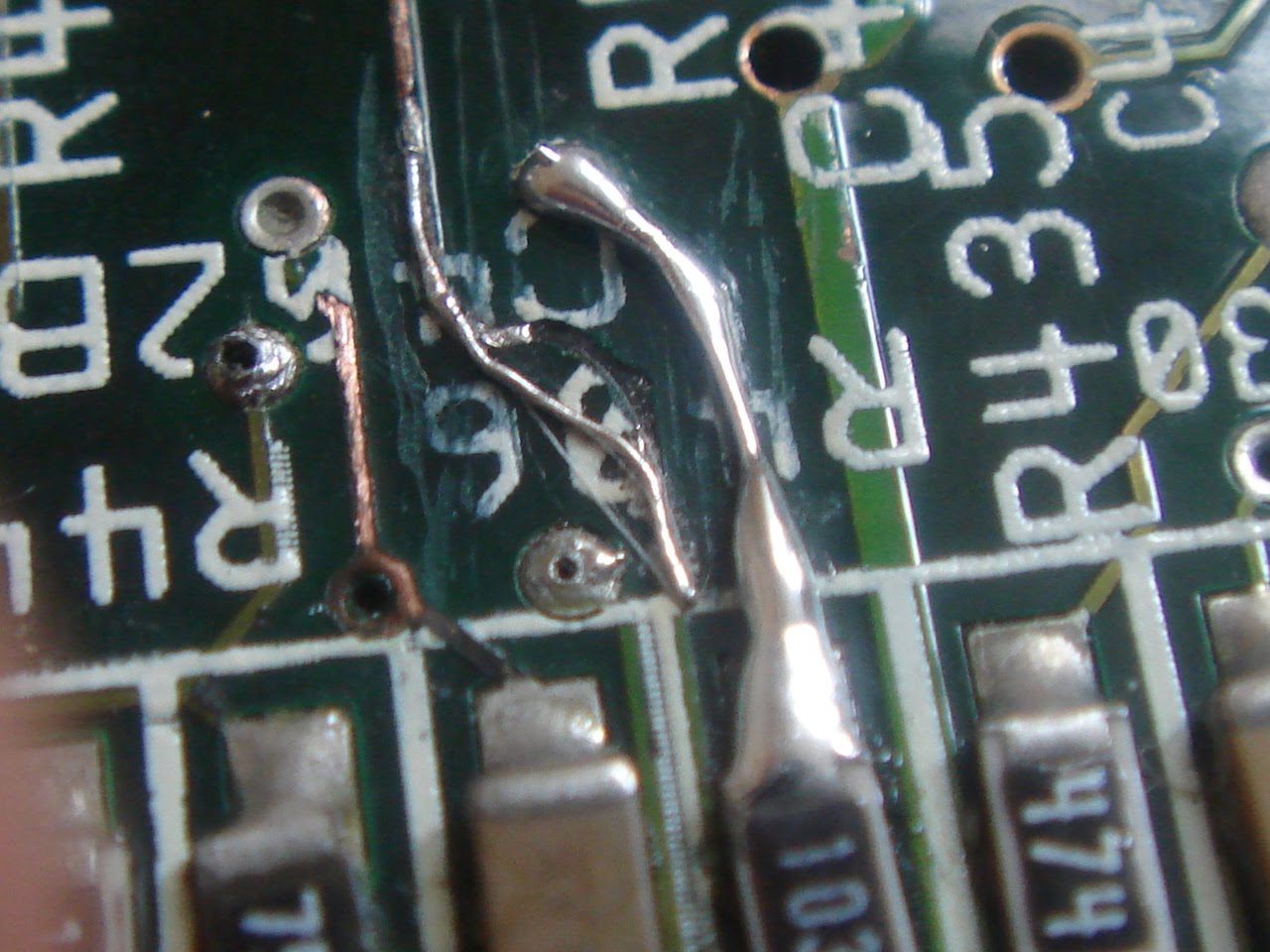

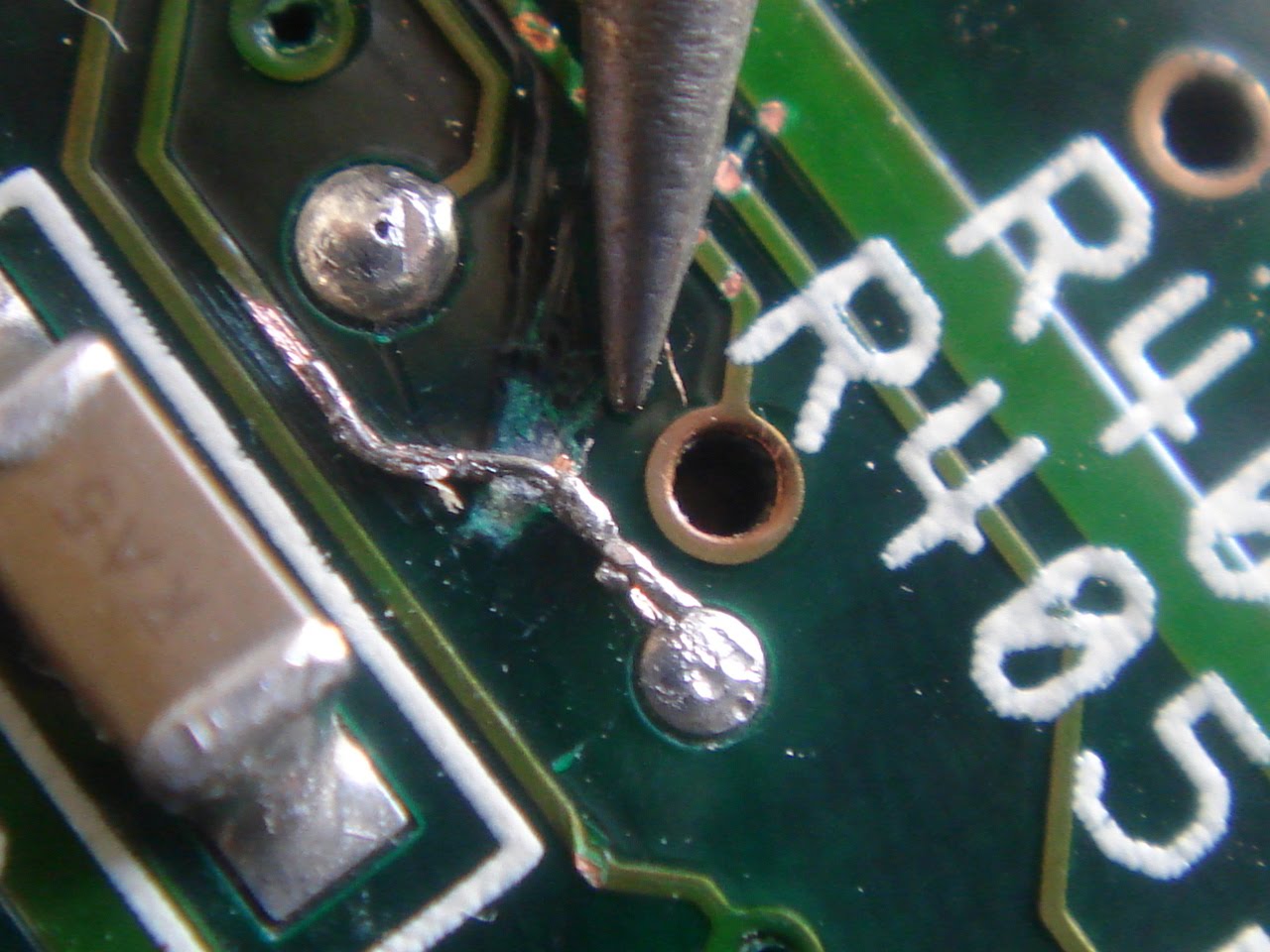

Et ensuite de reconstruire la piste par dessus :

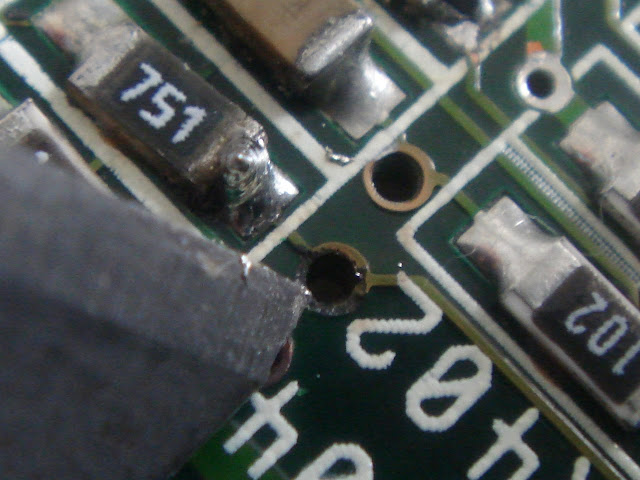

Occupons-nous maintenant d'ici :
Et de l'autre côté :

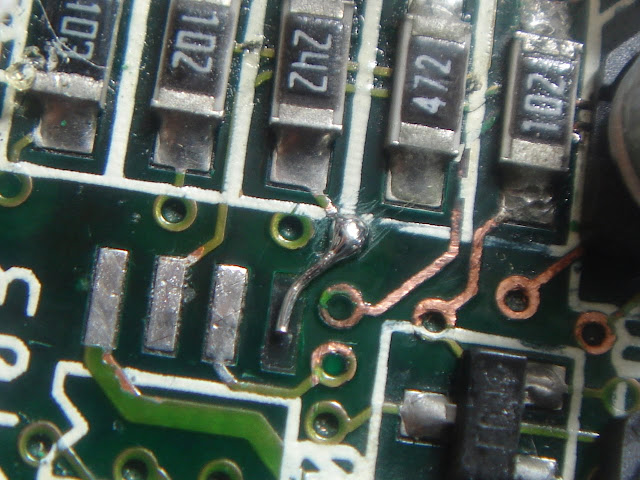

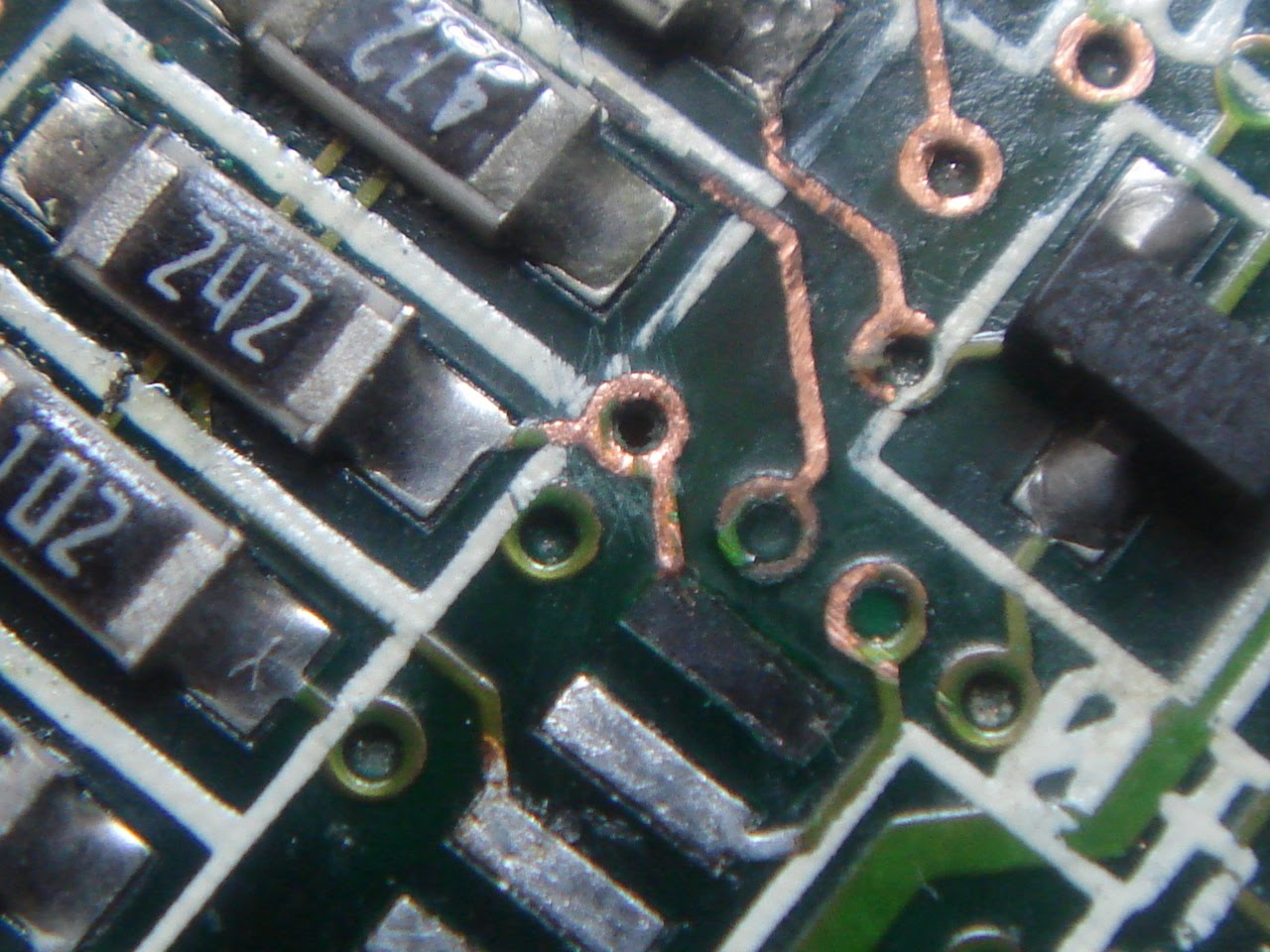

La encore, une piste est coupée, c'est très net :
Occupons-nous maintenant de la pastille disparue :

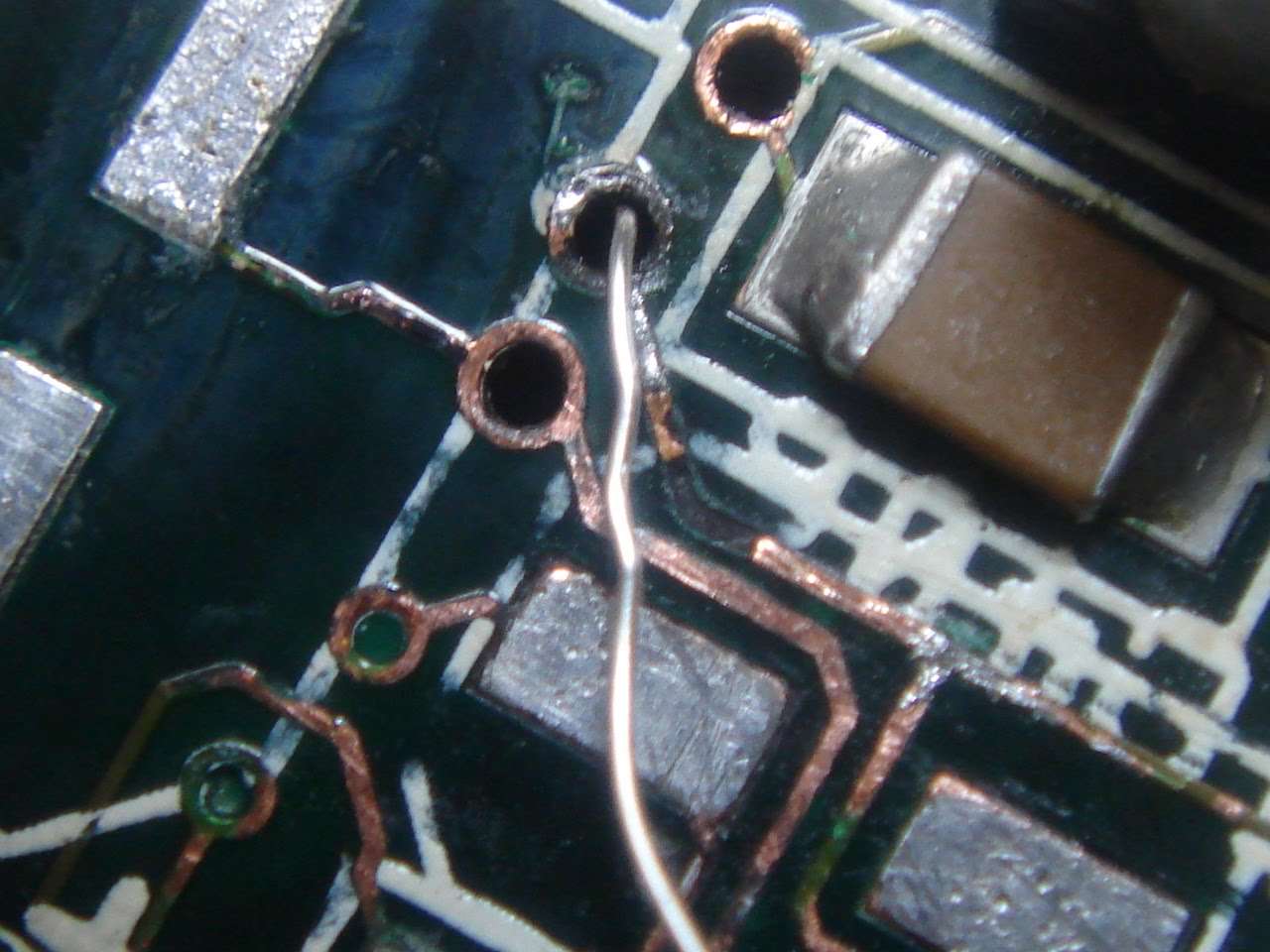

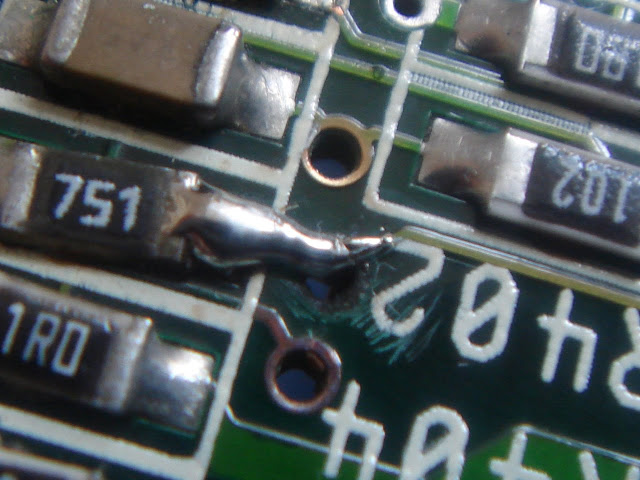

Soudons le bout de câble de l'autre côté :

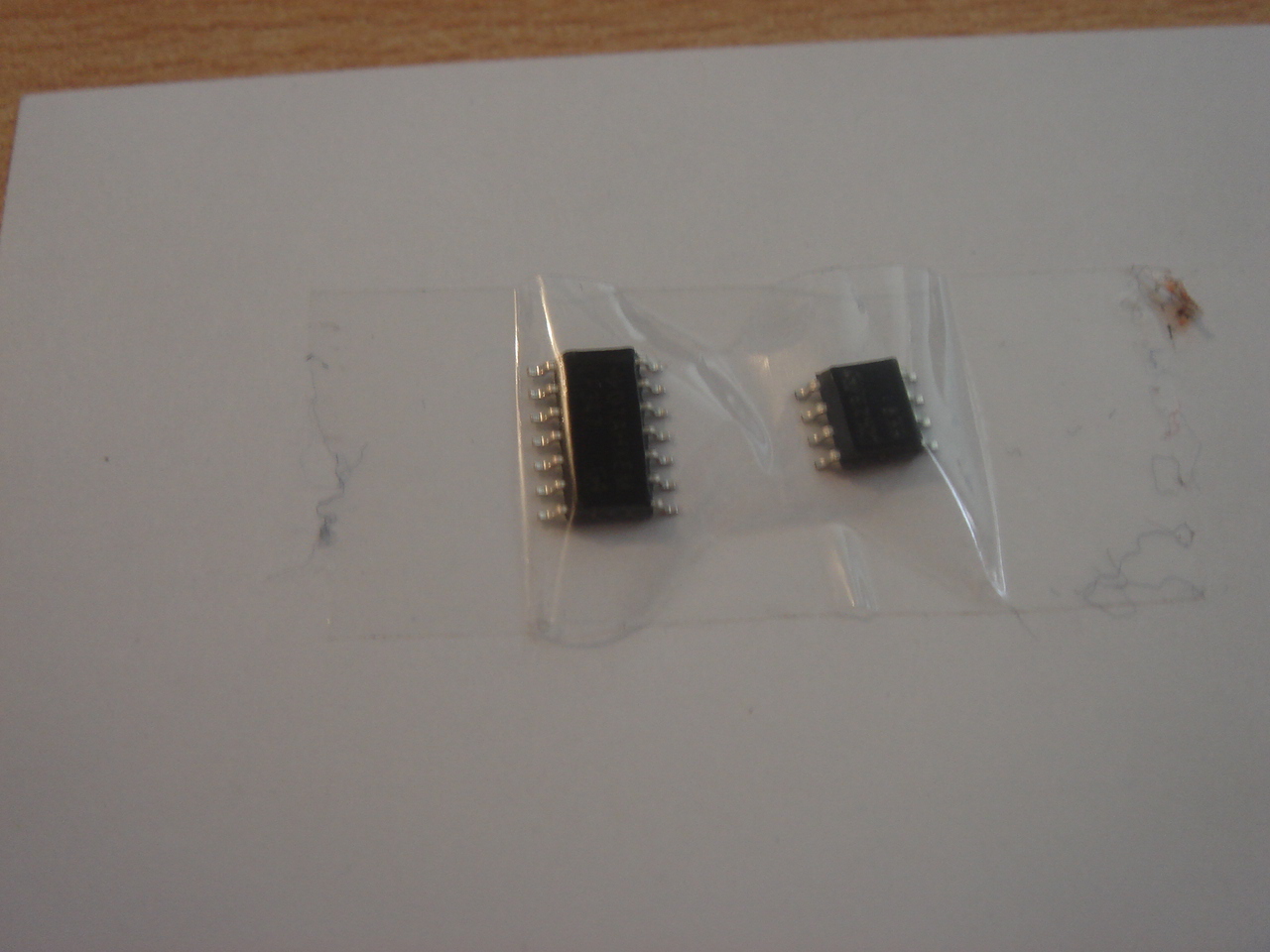

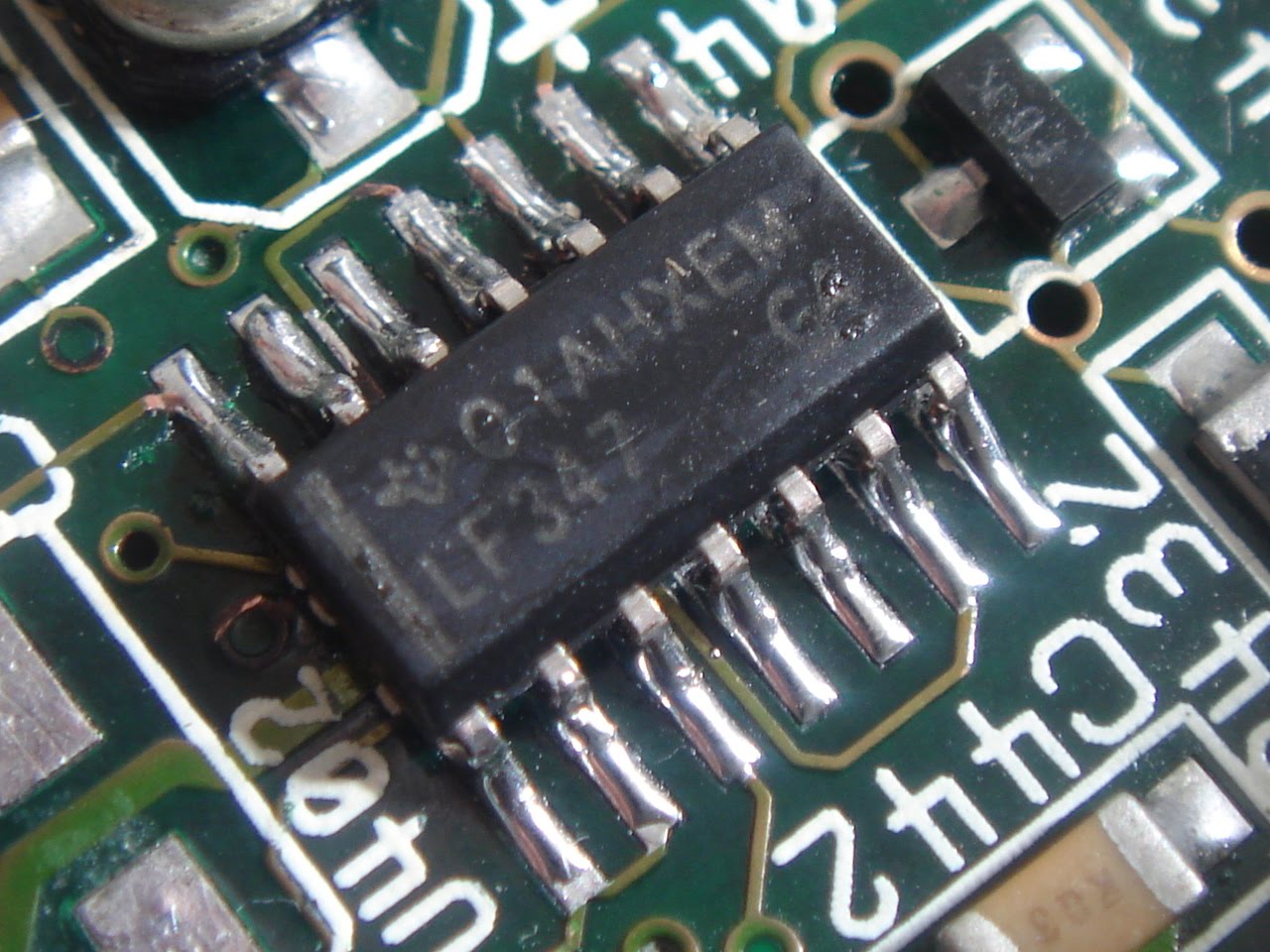

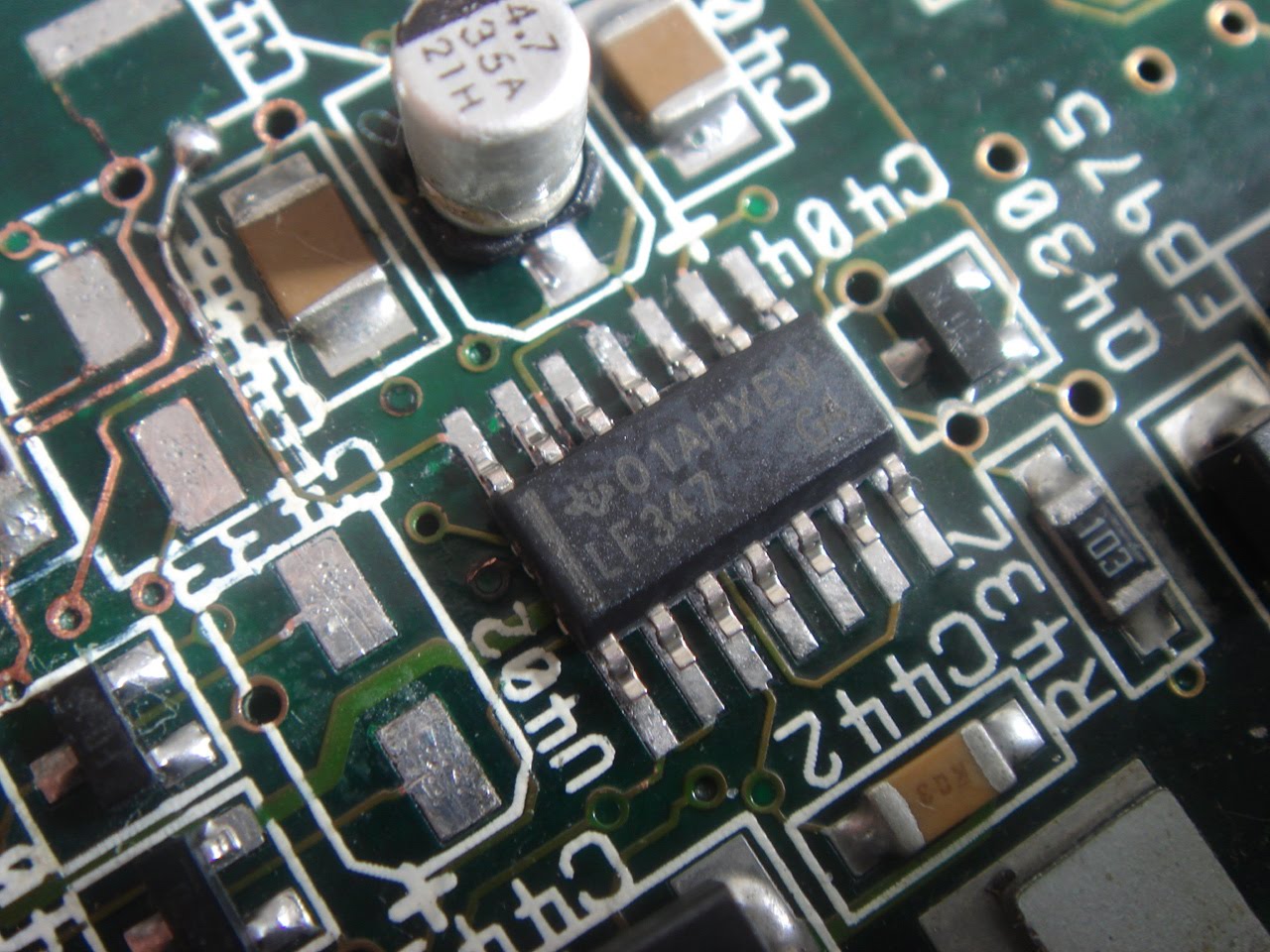

Les composants qui manquaient sont arrivés :

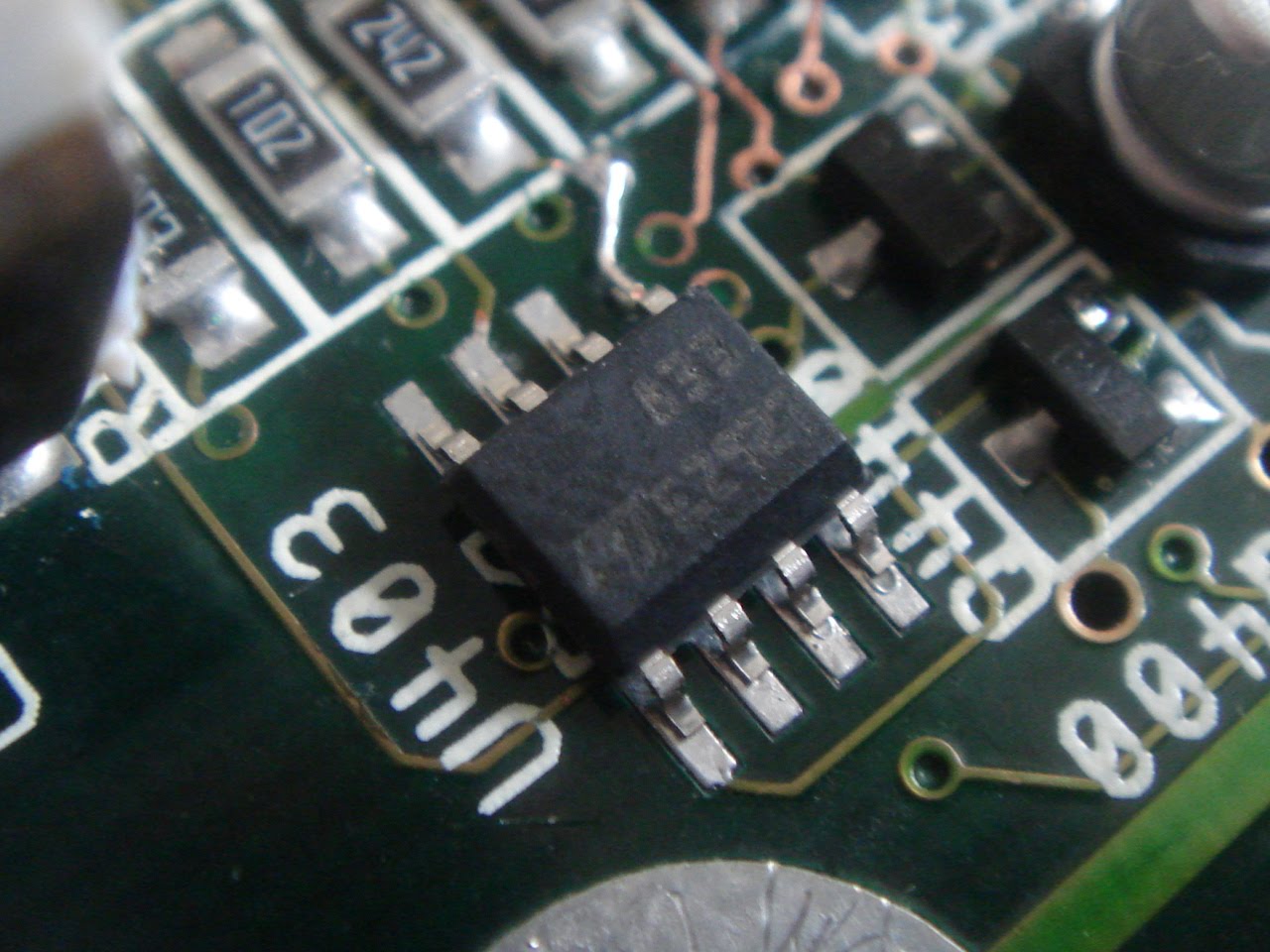

Fixons-le sur la carte :

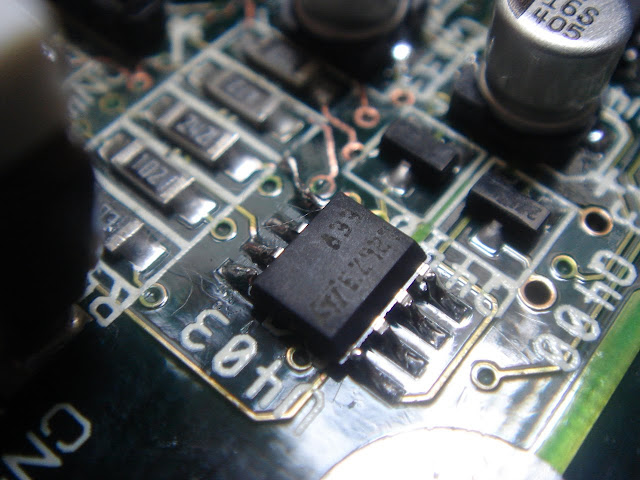

Et l'autre :
Cette réparation n'est pas parfaite : le son remarche mais il y a des grrr, grrr, grrr de temps en temps... Tout à l'air correct pourtant maintenant...

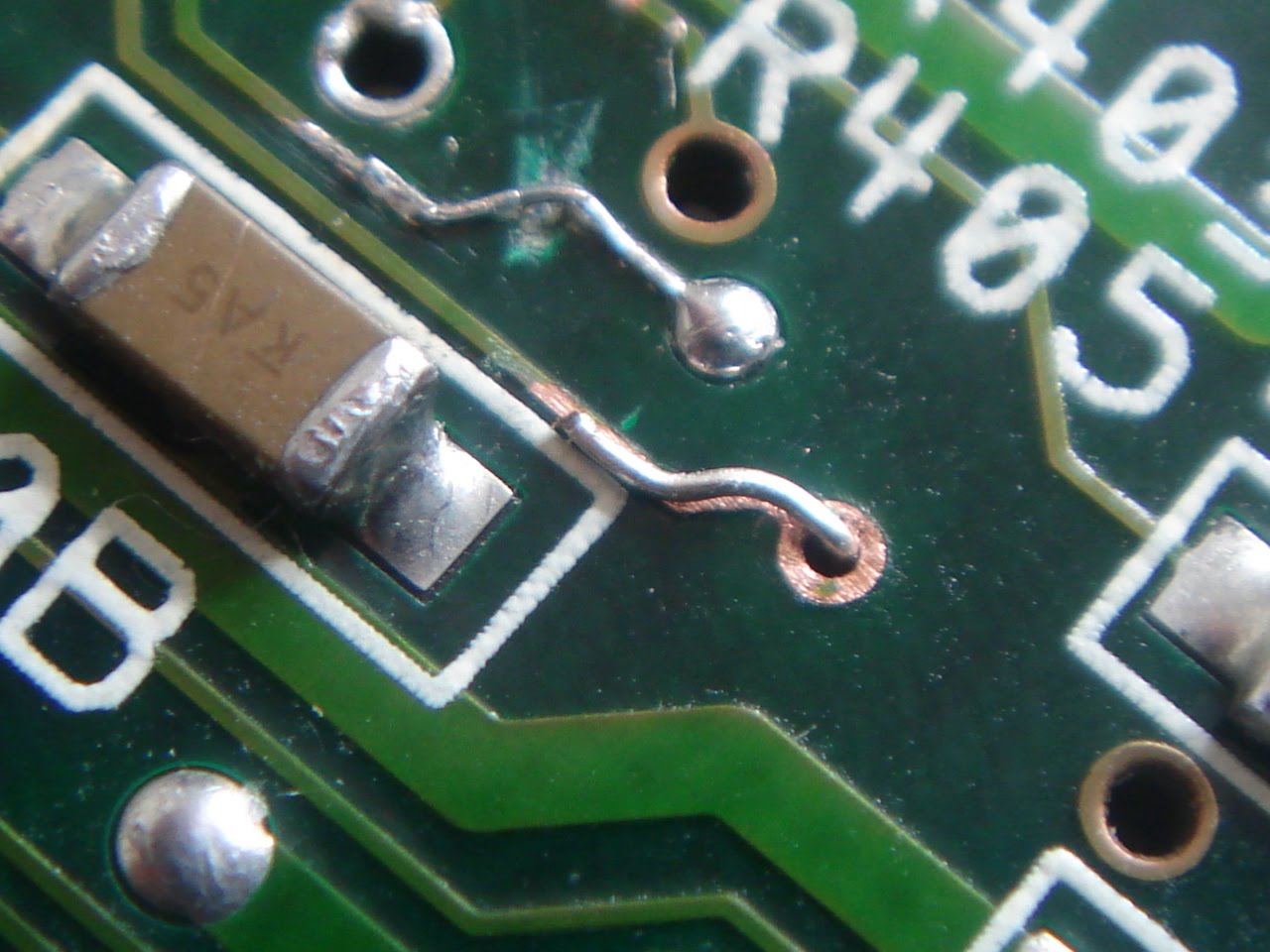

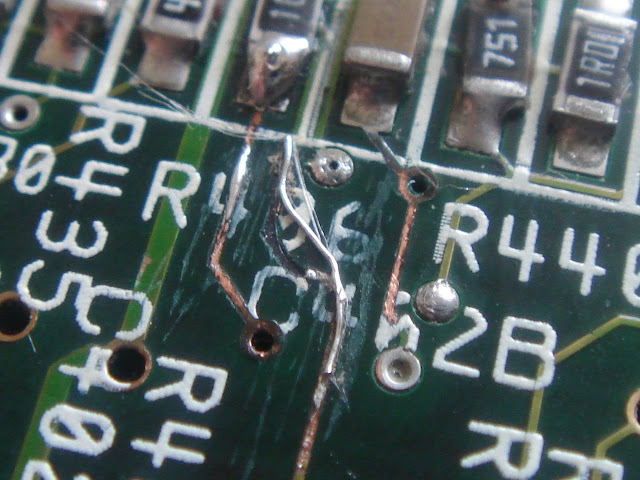

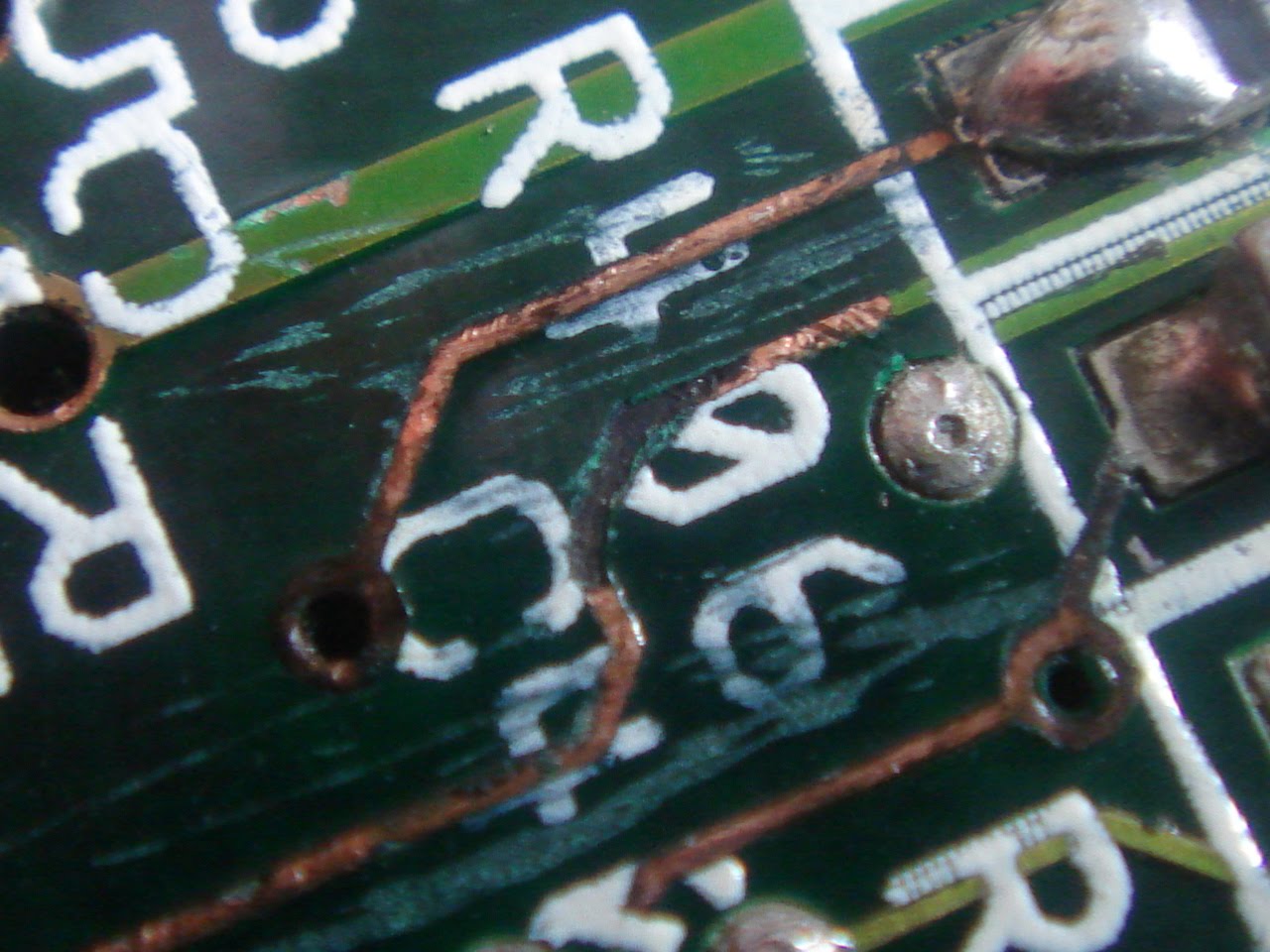

Il y a peut-être cette piste à refaire :
C'est un peu mieux maintenant, mais toujours des glitchs sonores de temps en temps... Si quelqu'un a un idée d'où ça peut venir, qu'il m'email !
