MK3 micro-cracks

Voici une fantastique MK3 qui ne fonctionne plus du tout : pas de boot, rien, quedalle...

Il semblerait que la panne vienne du socket BGA. C'est en effet un problème bien connu de ces cartes là : des micro-cracks (en français = micro fissures) surviennent entre les pastilles de la CyberStorm et les tiges du support. Notez qu'il est simplement soudé sur la carte en surface, sans trous, ce qui fragilise quelque peu la solidité des contacts avec le temps qui passe. Bref, le CPU n'est plus 100 % connecté à la carte :

Attention, cette manoeuvre semble simple, mais est en réalité assez délicate pour plusieurs raisons, vous devez être un pro en soudure pour la tenter chez vous : il ne faut déjà surtout pas faire sauter les pastilles collées à la PCB et ensuite prendre bien garde au placement des nouveaux supports qui demandent une très grande précision, sous peine de ne pas pouvoir enficher le 060 lorsque l'opération est terminée !

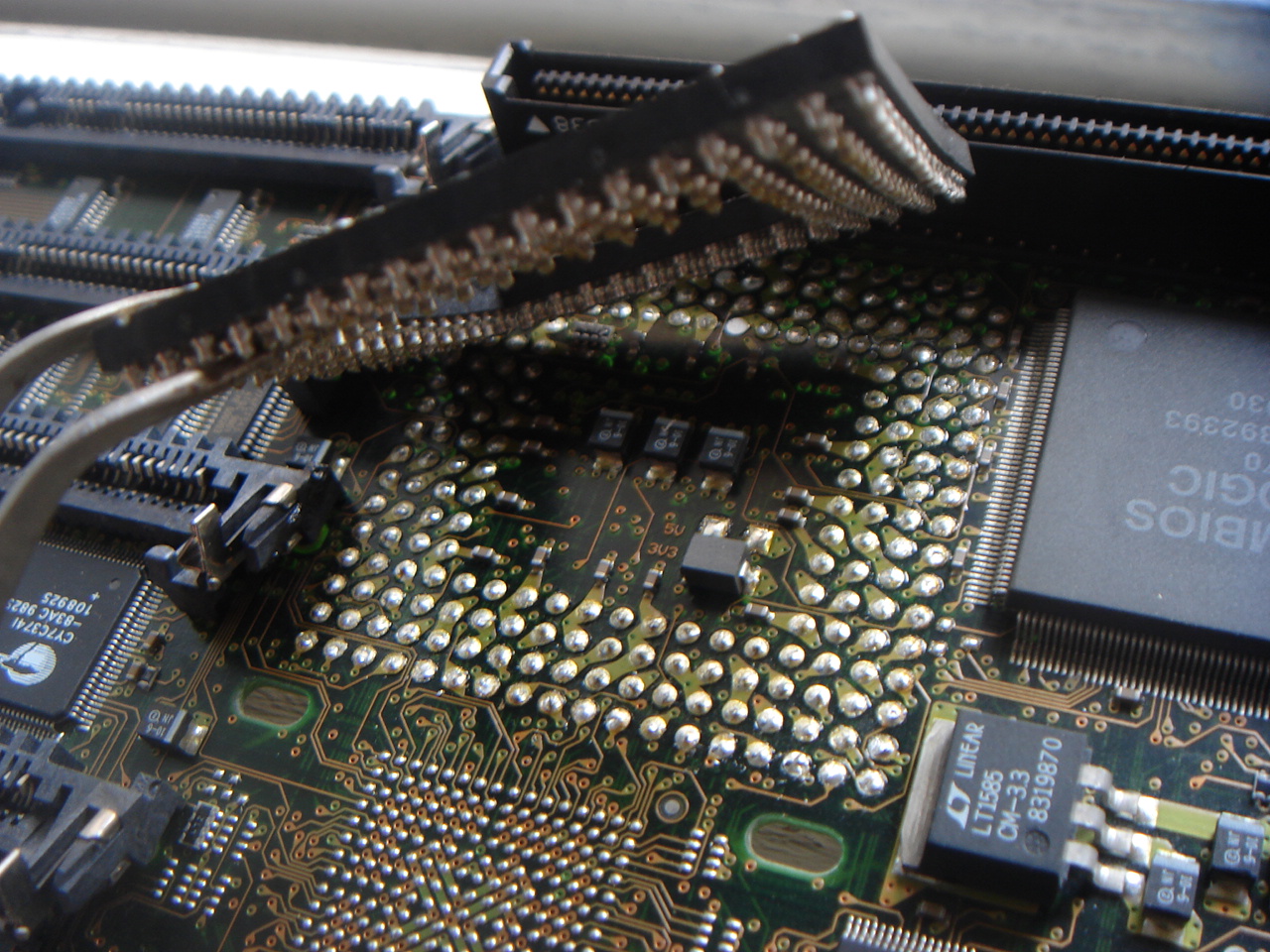

Utilisons l'air chaud, comme d'hab !

Pas plus de 405° :

Ensuite, cleaner toute la surface :

Voilà, tout est bien net :

Il suffit ensuite de prendre des rangées de supports tulipes comme ceci :

Et de les souder une à une :

Voilà, c'est fait :

Pour ce genre de réparation, il faut ressouder en mettant un max de soudure sur les pastilles et les tiges, de façon à ce que la surface et le volume de conduction et de contact soient le plus grand possible : je ne veux pas revoir cette carte dans quelques années pour le même problème...

Avant :


Après :



Profitons que la carte est ici pour un overclocking bien sympathique :

C'est bon, la carte remarche ! Flashage du dernier firmware :

Hourra, une MK3 de réparée ! Re-bienvenue parmi nous, ma chère !
