La 1260 d'AmiWhite

Avant de changer de pseudo, AmiWhite portait bien son ancien ! Sa 1260 ne fonctionne plus suite à une tentative pas blanche du tout de changement d'oscillateur :

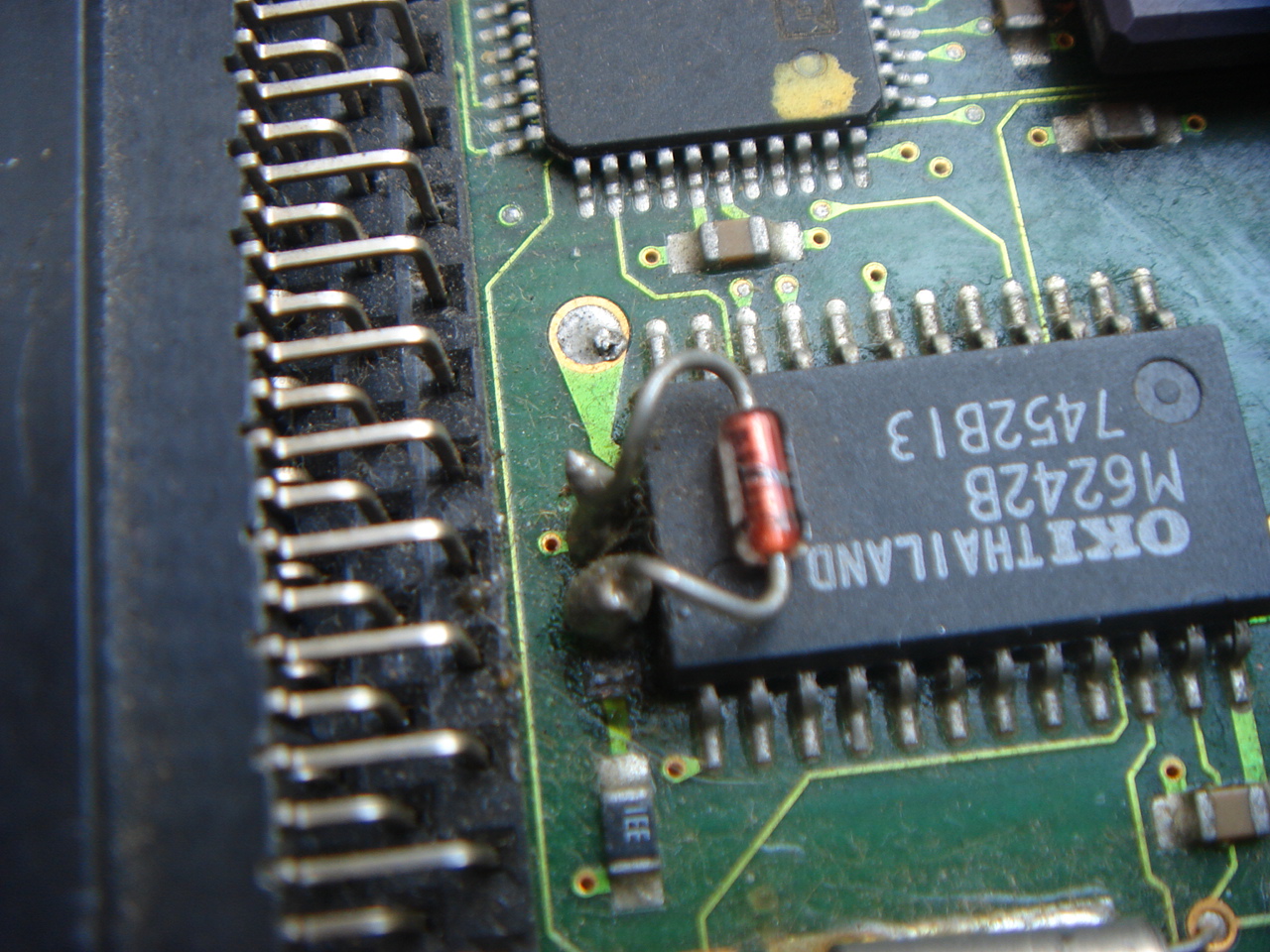

Une nouvelle diode non-CMS a aussi été changée :

La carte est pleine de poussière, comme d'habitude avec celles qui arrivent ici :

Quelle type de soudure a employé notre ami pour souder ce support ? Impossible de le dessouder autrement qu'avec du hot air :

Aller, le bain traditionnel :

Oh là là, les pastilles ont presque toute sauté :

Et il y a de nombreuses rayures sur la carte :

Et là, une piste coupée :

Qui se répare simplement :

Pour la diode, il faut dessouder le composant pour y voir plus clair :

Une pastille n'est plus là :

Voilà, tout est bien reconnecté maintenant :

Plaçons un support pour le quartz :

Hourra, la carte remarche, avec un bon overclocking bien entendu !

N'ayant pas de pile plate comme d'origine, un support a été installé de l'autre côté :

La carte était une Blizzard 1260 de Phase5 avec un support Simm à 45 degré, qui n'accepte donc que les barrettes à simple face. Hors de question de mettre un élastique pour celles à deux faces, bien plus courantes et qui offrent plus de capacité mémoire :

Installons donc un autre support, plus haut que celui d'origine de quelques millimètres :

Profitons pour changer les neufs condensateurs tantales présents sur cette Blizz :

Voilà :

Une carte de plus revenue à la vie !
