dimanche 3 octobre 2010

BlizzardPPC Simms

Il existe trois types de Simm 72 pour nos Amiga :

Pour les plus petites, tout va bien :

Mais pour les secondes et les troisièmes, un condensateur tantale gène ainsi que le clip qui sert à maintenir le radiateur du PPC : il n'est pas possible de clipser les Simms :

Dessoudons :

Nous allons le remplacer par un tantale goutte de même valeur et avec la même polarité bien évidement :

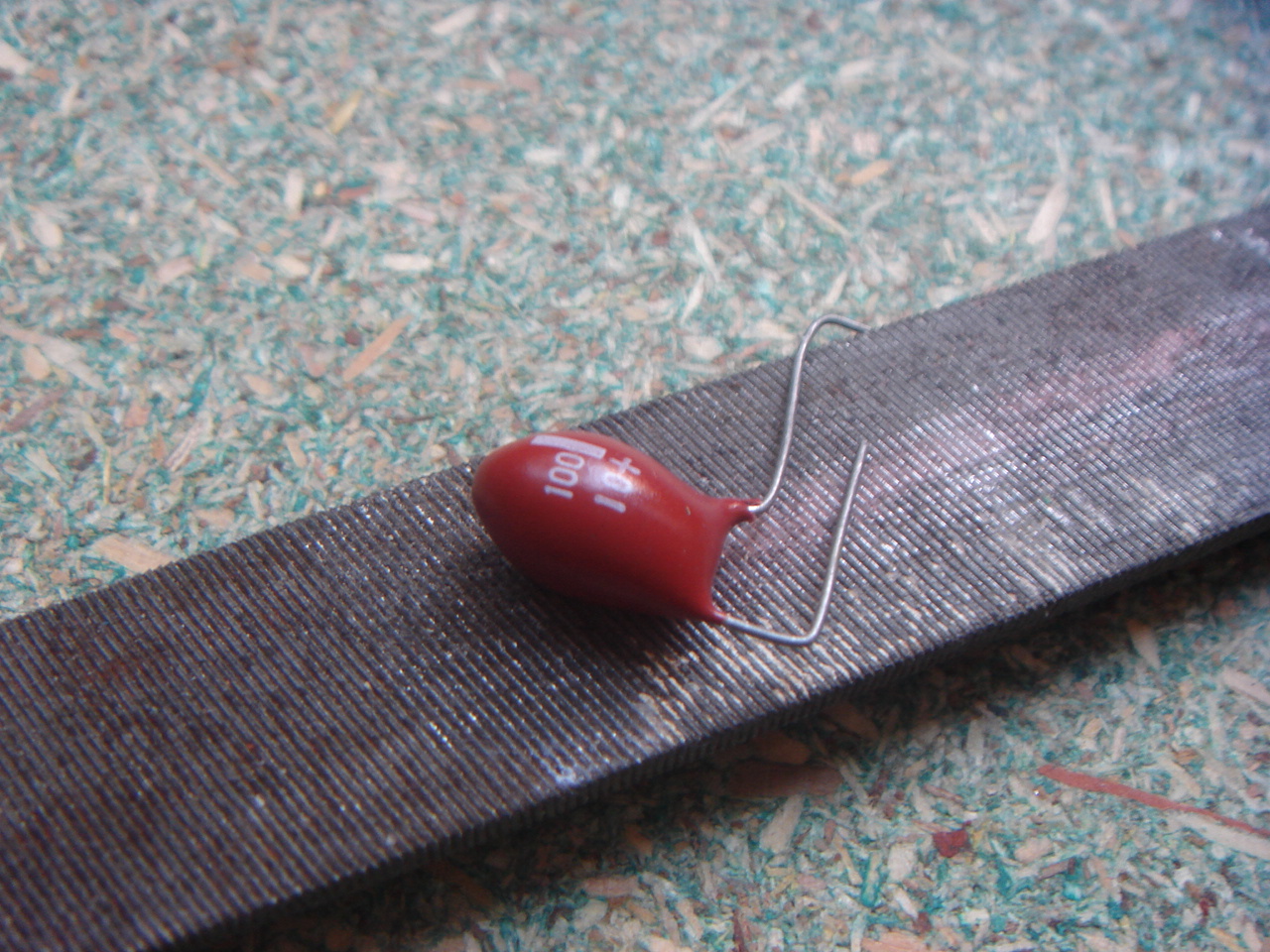

Il est nécessaire de retravailler quelque peu ce condo, pour qu'il ne gène pas le clavier :

C'est juste la robe, il fonctionnera très bien :

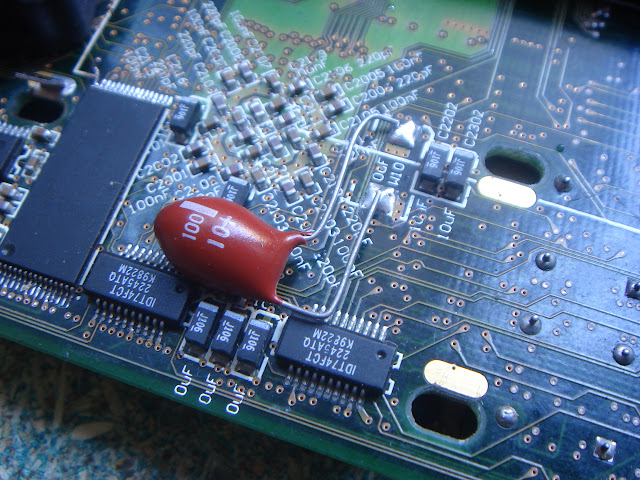

Soudons-le comme ceci. Les tiges du condensateurs introduisent une très légère résistance dans le circuit maintenant, mais négligeable :

Tout va bien maintenant pour les secondes Simms :

Ainsi que pour les troisièmes. Ces dernières ne rentreront pas à cause du clavier dans un 1200 desktop. Réservées donc pour les Amiga en tour :

Il reste à adapter le clip :

Encore un problème de réglé... Un de moins, bon débarras !
