A500 à 1 Mo

Une personne me contacte pour monter 1 Mo sur son 500, puisqu'il a récupéré 512 Ko sur une carte d'extension rongée par les coulures de batterie. Ce montage a toutefois un inconvénient, c'est que nous obtiendrons non plus 512 Ko de Chipmem et 512 Ko de slowfast avec les extensions mémoire de type A501, mais 1 Mo de Chipmem...

Il faut déjà vérifier que le 500 a bien un Fat Agnus 8372A qui gère le mega de Chipram :

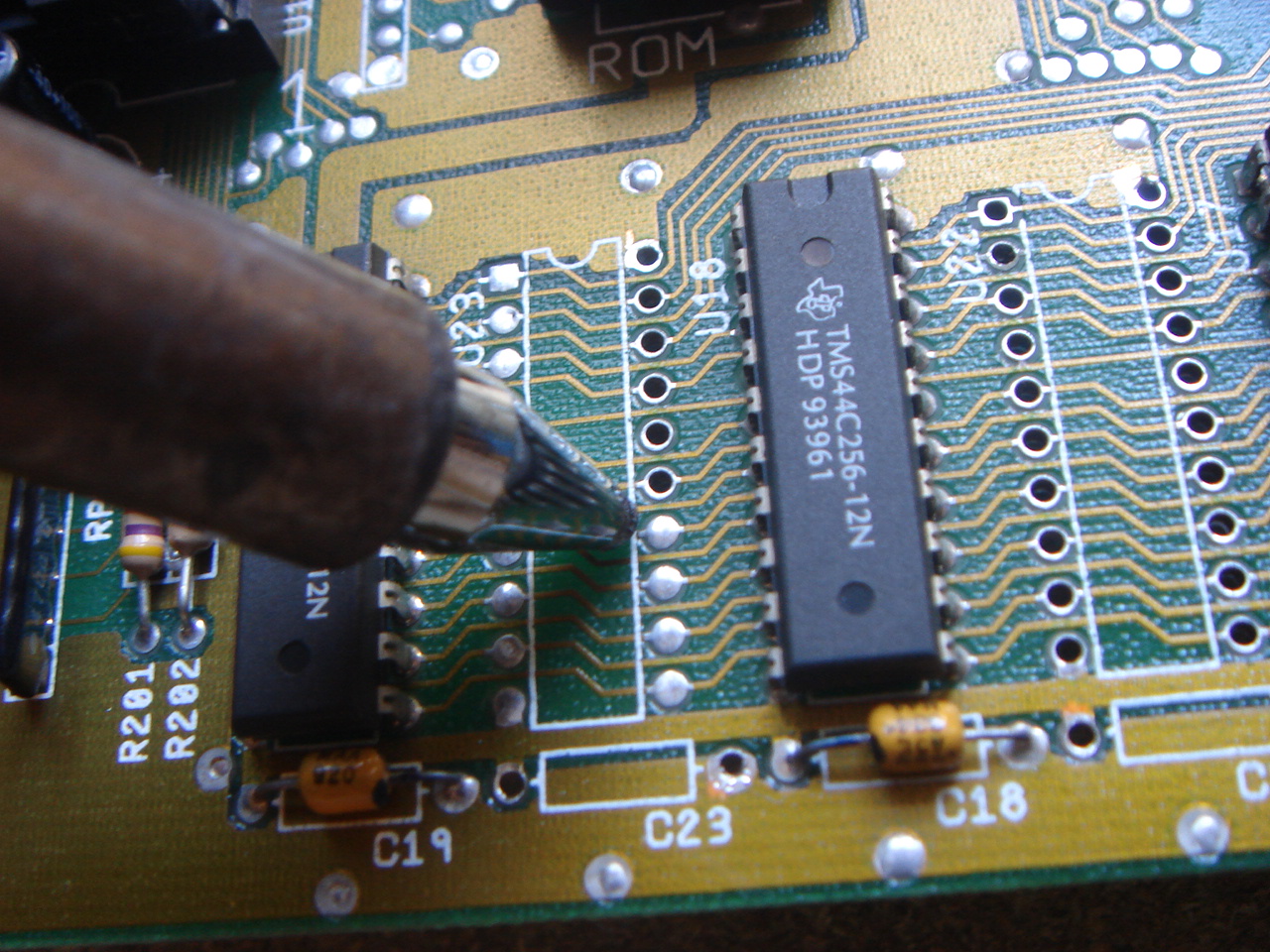

Ensuite, il suffit de dessouder tous les trous bouchés, un à un :

Tous les ingrédients sont réunis, avec les quatre condensateurs 330nF pris sur une autre A500 qui ne fonctionnait plus du tout. Bien pratique ces cartes HS...

Vérifions déjà que les supports ne seront pas trop haut :

Ca va pile-poils !

Il faut ensuite couper la jonction sur JP2 :

Et reconnecter comme ceci par un pont de soudure :

Et pour finir, couper JP7A :

Voilà, ça marche :

Les extensions mémoire de type A501 ne fonctionneront plus après cette modif !

Pour que ces modifications soient aisément configurable, il est intéressant de souder des jmp comme ceci :

Puisque les pastilles ne sont pas trouées, mieux vaut les consolider avec de la hotglue :

Bien solide comme ça !
